1 Biztonságos adatátvitel nagy távolságra Passzív Az Ön igényeihez ipari Ethernet szabott infrastruktúra-komponensek csatlakoztatási megoldásokkal Fotovoltaikus rendszerek sikeres megvalósítása hosszú távra Let's connect. Adatkommunikáció Fotovoltaikában alkalmazható megoldások

2 Hosszú távon hatékonyan működő rendszerek A megbízható megoldásoknak köszönhetően Építsen fotovoltaikus rendszereket hatékonyan és működtesse őket hosszú távon gazdaságosan, leállás nélkül. Ezt megbízható elektromos csatlakozással és az alkalmazásához egyedileg összeállított gyűjtődobozokkal érjük el. Ez a kombináció gyorsan szerelhetővé és költséghatékonyan karbantarthatóvá teszi a rendszert. Felügyeleti rendszerünknek köszönhetően a rendszer összes funkciója maximálisan átláthatóvá válik. A projektterületen szerzett sokéves háttértapasztalattal kínálunk teljes mértékben megvalósítható megoldásokat a legmagasabb minőségben, amelyek kiterjednek a csatlakozástechnikára, felügyeletre és a kommunikációra. 64 millió panel több mint 12,2 GWp teljesítménnyel Helyi támogatás közel 100 országban A 2007-es évtől a napelemes projektek számára gyűjtődobozok fejlesztése, gyártása és forgalmazása Több mint gyűjtődoboz világszerte 2

3 1% Támaszkodjon egy megbízható partnerre Szakértelemmel és tapasztalattal dolgozunk Megoldásaink biztosítják, hogy a rendszer hatékonyan, kiegyensúlyozott kimeneti teljesítménnyel működjön a teljes költség kevesebb, mint 1%-áért. Ön a Weidmüllert elektromos csatlakoztatáshoz, elektronikához és automatizáláshoz szükséges termékek és megoldások neves szállítójaként ismerhette meg. Hagyományosan családi tulajdonban lévő vállalatként kulcsfontosságú alkatrészeket fejlesztünk, és gyártunk az ipar számára. Évtizedek óta bevált terveinket, termékeinket és folyamatainkat az egész világon használják. Sokéves tapasztalatunknak és erős elkötelezettségünknek köszönhetően támogatást tudunk nyújtani Önnek a napelemes rendszerek tervezésében és felszerelésében. Testreszabott csatlakozási és felügyeleti megoldásokat fejlesztünk és gyártunk, amelyek jellemzője a kiemelkedő megbízhatóság, a költséghatékonyság és a kiváló minőség mindezt a nemzetközi tanúsítások és az országspecifikus, valamint alkalmazás-specifikus tanúsítványok erősítik meg. A napelemiparban szerzett sokéves tapasztalatunk, szaktudásunk, szolgáltatásaink széles köre és globális jelenlétünk minden ügyfelünk számára előnyt jelent. Napelemekkel foglalkozó szakértőink kompetens módon állnak rendelkezésére a projekt teljes időtartama alatt a kezdeti tervezéstől egészen a rendszer üzemeltetéséig. Ha a Weidmüllert választja, az ipari fotovoltaikus rendszerekhez való kommunikációs és felügyeleti megoldások világszerte egyik legsikeresebb szolgáltatójába helyezi a bizalmát. Let's connect. 3

4 Tökéletes illeszkedés intelligensen kötegelve A legjobb csatlakozások napelemes rendszerhez Ha olcsón vásárol, az hosszú távon gyakran magasabb költségeket eredményez. Ez különösen igaz a napelemes rendszerekben használt komponensek esetében. Napról napra nagy terhelést kell kiállniuk, ezért még a legkisebb komponensek megbízhatósága is kulcsfontosságú a teljes rendszer hatékonysága szempontjából. Például az egyes érintkezők idő előtti elhasználódása gyorsan hibás működéshez, vagy a teljes rendszer hibájához vezethet, jelentős többletköltségeket okozva. A Weidmüller gyűjtődobozainak használata jelentősen csökkenti a rendellenességek és hibák kockázatát. Kiváló minőségű komponensekből összeállított innovatív megoldásokat biztosítunk, amelyek egyénileg igazodhatnak az Ön igényeihez. Ez a rendszer tervezési fázisával kezdődik, mivel a Weidmüllernél minden csatlakoztatási komponenst egyetlen forrásból biztosítunk. Miután a rendszer összeállításra került és működik, élvezheti a magas szintű megbízhatóság előnyeit és elérhet minden fontos információt a rendszer állapotára és működésére vonatkozóan. Ez lehetővé teszi, hogy elérje a maximális rendelkezésre állást és célzott és költséghatékony módon végezze a karbantartási feladatokat. 4

5 Az igényeknek megfelelő ügyfélspecifikus kialakítás Nemzetközi projektjeink révén kiválóan ismerjük a globális piaci követelményeket. Jól ismerjük az összes szabványt és irányelvet, és az egyes helyzeteket az adott helyi követelményeknek megfelelően kezeljük. A tervezéstől a szállításig: átfogó tanácsadást és közvetlen támogatást nyújtunk a világ minden táján. A fotovoltaikus rendszerekre vonatkozó nemzeti szabványok rendkívül eltérőek lehetnek. Ezért alkalmazásmérnökeink kezdettől fogva úgy tervezték gyűjtődobozainkat, hogy azok megfeleljenek az országspecifikus szabványoknak. A követelményprofil alapján a különböző elemek egyszerűen integrálhatók a tervezésbe. Nagy jelentőséget tulajdonítunk a hatékonyságnak és a pontosságnak. Mindent a legmagasabb minőségi követelményeknek való megfelelés szem előtt tartásával valósítunk meg. Specialistáink a Global Application Centernél arra törekszenek, hogy biztosítsák a komponensek tökéletes illeszkedését. 5

6 Speciális igényekhez igazítva: Intelligens megoldások a napelempark minden szintjén A fotovoltaikus rendszer minden szintjéhez megfelelő gyűjtődobozokat fejlesztünk és gyártunk. Minőségi termékeinkkel minden funkcionális területről gondoskodunk az átviteltől és a biztosítékos védelemtől a felügyeletig, megfelelően illeszkedve az adott alkalmazáshoz. Ez következetesen megbízható infrastruktúrát biztosít az Ön számára. Lehetővé válik a hibák gyors és pontos észlelése és kijavítása esetleges vészhelyzet esetén. Kommunikációs szint A kommunikációs dobozok létrehozzák a kapcsolatot a hálózat egyes komponensei között, és biztosítják az összegyűjtött adatok lekérdezését és összevetését. A dobozokat általában az inverter közelében helyezik el, és más eszközöktől, például kamerarendszerektől vagy meteorológiai állomásoktól is képesek jeleket összegyűjteni és továbbítani. 6

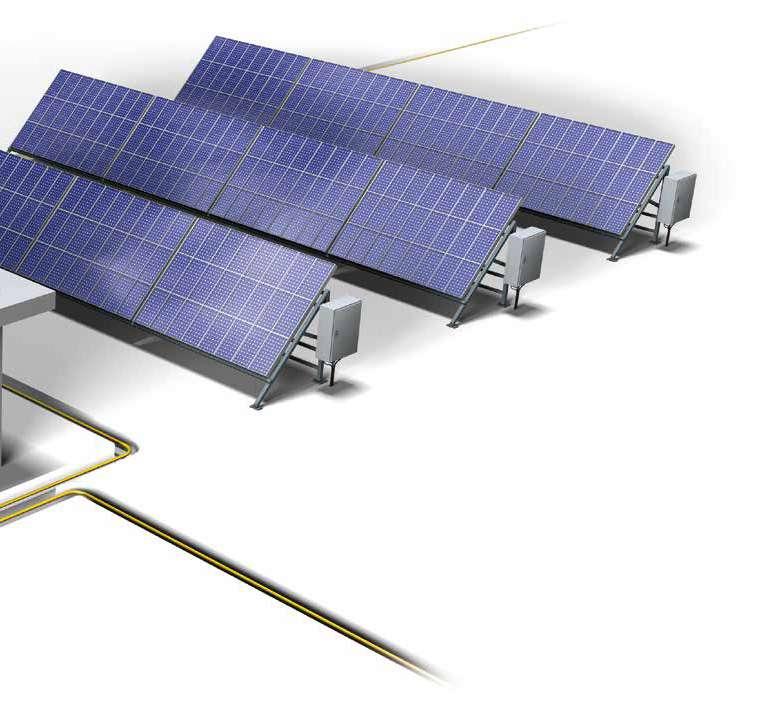

7 1. szint Gyűjtődobozok 1500 V-ig Egészen Az gyűjtődobozok kötegelik az egyedi füzérek (Stringek) kimenő vezetékeit, és csatlakoztatják őket az inverterhez, illetve opcionálisan a 2. szintű gyűjtődobozhoz. Védelmi és felügyeleti funkciók szintén beépíthetők. Az egyes füzérek teljesítménye figyelhető, és minden komponens egyedileg védett túlfeszültség ellen. 2. szint Gyűjtődobozok Ezen a szinten az a gyűjtődobozok egyetlen kimenő vonalba kötegelik az első szintről származó vezetékeket. Ezt az inverterhez csatlakoztatják. Itt ismét beépítik a túlfeszültség és a külső hatások elleni védelmet, és a működési állapot felügyelhető. 7

8 Hogyan növelheti napelemes rendszereinek jövedelmezőségét? Akár 1500 V rendszerfeszültségig biztosítunk megoldásokat A teljes választék szállítójaként a Weidmüller specifikus komponensek, gyűjtődobozok és kiegészítők egységes portfólióját kínálja a PV alkalmazásokhoz, a szabványos alkatrészektől a testre szabott megoldásokig. AC gyűjtődobozok Klasszikus gyűjtődobozok Transclinic string-felügyeleti készülékek Túlfeszültségvédelmi eszközök DC/DC tápellátások 8

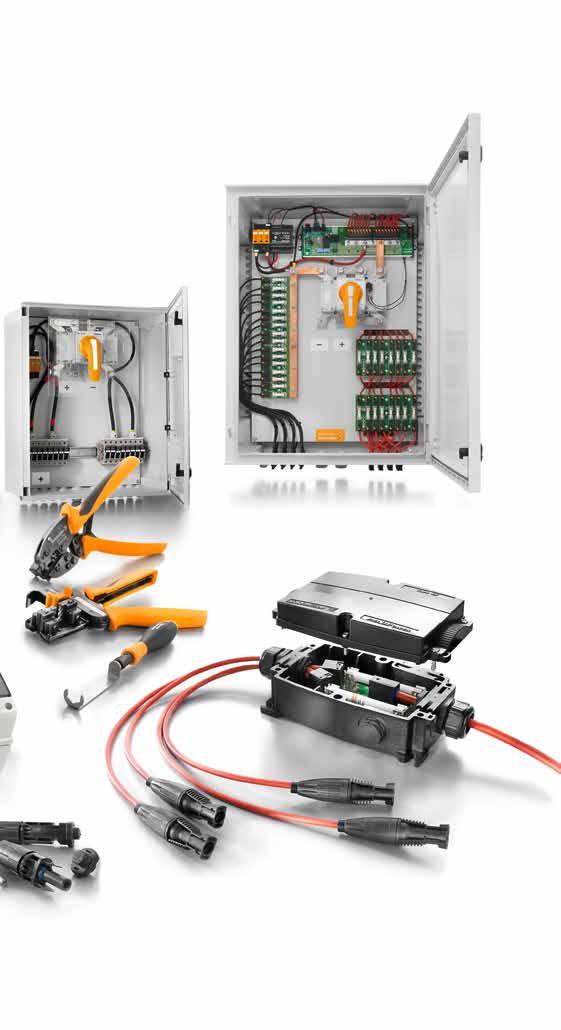

9 PV SMART gyűjtődobozok Szerelést támogató szerszámok PV FieldPower PV-csatlakozók 9

10 Rendszerspecifikus megoldások magasabb hozzáadott érték létrehozásához Testre szabott klasszikus gyűjtődobozok Magas fokú védelem Ultramodern védelmi mechanizmusok garantálják a legjobb túlfeszültség-védelmet. A rendszer teljesíti az aktuális EN fotovoltaikus szabvány követelményeit. Egyszerűsített terepi huzalozás A PV SMART egyenáramú gyűjtődobozt csatlakoztatásra kész megoldásként szállítjuk a terepi szerelések egyszerűsítéséhez, valamint az idő és pénz megtakarításához. Az integrált Transclinic 16i+ 1K5 felügyeleti modul opcióként lehetőséget ad a DC füzérből való közvetlen tápellátásra. Nincs szükség külön tápvezetékre. Hosszú élettartam Minden részegységünk optimalizált a lehető leghosszabb élettartam biztosításának érdekében. Ezt az IP szabványoknak való megfelelés és a DIN EN szabvány szerinti tanúsítás révén érjük el. 10

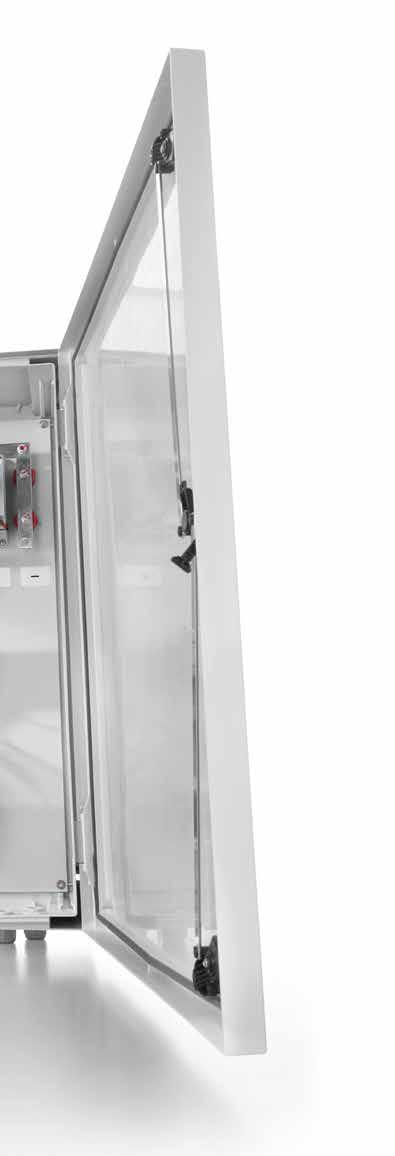

11 Egészen 1500 V-ig Könnyű karbantartáshoz kifejlesztve Az 1500 V-os névleges feszültségű új gyűjtődoboz kifejlesztésekor nagy jelentőséget tulajdonítottunk a megbízhatóságnak és a költséghatékonyságnak. A karbantartási munka könnyen elvégezhető még sok éves terepi használat után is. Felügyelt és nem felügyelt megoldások Javasoljuk minden egyes string felügyeletét annak biztosítására, hogy a fotovoltaikus rendszer az optimális teljesítményt szállítsa. Azonban kérésre nem felügyelt megoldásokat is biztosítunk. Miért olyan fontos a string-felügyelet 1500 V-os rendszerben? A PID-hatás mind gyakrabban fordul elő a fotovoltaikus modulokban. A rendszer teljesítménycsökkenésének gyors észlelése érdekében ajánlatos minden egyes stringet megbízhatóan felügyelni. Ennek eredményeképpen már a korai fázisban ellenintézkedések tehetők. Ugyanígy a hibás kapcsolási problémák is csak akkor észlelhetők, ha biztosítva van a füzérek folyamatos feszültségfelügyelete. Mivel a fotovoltaikus modulokban és a napelemes inverterekben számos funkciókritikus komponenst használnak, e termékek első üzembe helyezésétől megbízható felügyeleti rendszert kell bevezetni. Ez biztosítja a rendszer megelőző karbantartását és a működési zavarok elkerülését. 11

12 Kevesebb költség és karbantartás, minőségi kompromisszumok nélkül PV SMART következő generációs gyűjtődobozaink Legújabb, PV SMART gyűjtődobozaink a legjobb tulajdonságokat kínálják a fővállalkozó és O&M cégek számára az új piaci trendek teljesítéséhez. Ezek különösen költséghatékonyak, mivel a felszerelésük és üzembe helyezésük egyszerű, emellett karbantartásmentesek és helytakarékosak. A Weidmüller gyűjtődoboz-megoldásai minden egyes projekthez egyedileg vannak összeszerelve, hogy kiváló minőséget és megbízhatóságot nyújtsanak az adott alkalmazásokban. Csökkentett karbantartási költségek Az új gyűjtődobozok egyesítik a nagy megbízhatóságot és a gazdaságosságot. Még sok-sok év üzemelés után is továbbra is az optimális teljesítményt nyújtják, karbantartás nélkül V és 1500 V feszültséggel használhatók Az egyre növekvő számú közüzemi méretű rendszerek 1000 és 1500 V-on működő fotovoltaikus füzéreket használnak a TCO (teljes tulajdonlási költség) csökkentésének érdekében. A Weidmüller gyűjtődobozai mindkét architektúrában használhatók. 12

13 Opcionális felügyelet A nyílt ModBus RTU RS485 protokollal minden egyes napelemfüzér felügyelhető, ez biztosítja a fotovoltaikus rendszer optimális teljesítményét. Intelligens kialakítás és kiváló minőség Minden gyűjtődoboz készen áll a csatlakoztatásra, ezzel időt és pénzt takarít meg Az IEC szerinti tanúsítás biztosítja a kiváló minőséget. Biztosító egyszerű eltávolítása Maximálisan részletezett tervezés szoros együttműködésben az ügyfelekkel a legmagasabb szintű biztonság és a könnyű kezelhetőség érdekében. 13

14 Nagyméretű, string inverterekkel felszerelt fotovoltaikus rendszerekhez Testreszabott AC gyűjtődobozok termékkínálata A Weidmüller bemutatja az új piaci trendeknek megfelelő, nagyméretű rendszerekhez szánt PV AC gyűjtődobozainak új választékát. Ez az új termékcsalád egyedi megoldásokra támaszkodva 33 és 80 kw közötti kimenő teljesítményű 2-8 string inverter összekötését és védelmét teszi lehetővé. Az AC gyűjtődobozok kötegelik az inverter kimeneti vezetékeit és csatlakoztatják őket a transzformátor-állomáshoz. Opcionális konfigurációk a földzárlatvédelmet, illetve az energiafelügyeletet is lehetővé teszik. Magas védettségi osztály Dugaszolható túlfeszültség-védelmi eszközök (SPD); I. vagy II. típusú, a projekt igényeitől függően. Opcionális 3p vagy 4p védettséghez. Túláramvédelem Nagy teljesítményű túláramvédelmek. Testreszabott Ügyfélspecifikus megoldások 2-8 string inverter kimeneti teljesítményének összegyűjtésére és védelmére az optimális teljesítmény és a hosszú távú nyereségesség biztosítása érdekében. 14

15 Felügyelt és nem felügyelt megoldások Energia felügyelete kommunikációs interfészekkel a rendszer helyes energiatermelésének külső tanúsításához és riasztások megvalósításához. Hosszú élettartam Minden részegységünk optimalizált a lehető leghosszabb élettartam biztosításának érdekében. Ezt az IP szabványoknak való megfelelés és a DIN EN szabvány szerinti tanúsítás révén érjük el. 15

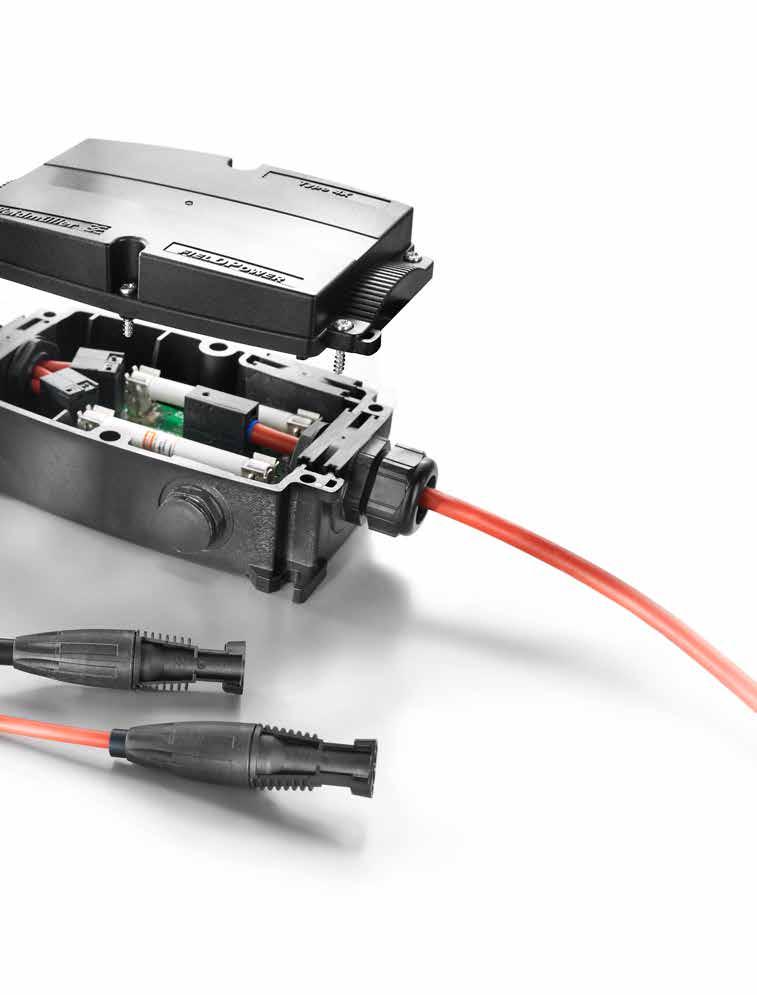

16 Fotovoltaikus stringek költséghatékony egyesítése Decentralizált PV FieldPower megoldások A PV FieldPower legfeljebb 4 egyedi fotovoltaikus füzért fog össze 1 kimenetbe, az elosztott huzalozási rendszer összes előnyének kihasználásával. Az intelligens tervezés testre szabott minden alkalmazáshoz a gyors és innovatív PUSH IN csatlakozási technológiával, vagy PV csatlakozókkal ellátott konfekcionált kábelekkel a terepi üzembe helyezési idő csökkentéséhez. A 2 az 1-ben biztosítós védelem költséghatékony megoldást kínál, emellett a szükséges biztonságot nyújtja az alkalmazásban. A PV FieldPower a legnagyobb megbízhatóságot nyújtja az összes leszállított egységhez, függetlenül attól, hogy azt hol használják. Nincs karbantartás A legnagyobb megbízhatóságú komponensek miatt és amiatt, hogy nem szükséges a csavarokat újra meghúzni a karbantartási ciklusokban, magasabb a hozam és kevesebb az O&M költség. Kiváló minőség Az üzem állásidejének csökkentése érdekében alkalmazott UV-álló IP65 ház az intelligens mérnöki és termikus technológiákkal együtt biztosítja a hosszú élettartamot V DC és 1500 V DC A mindkét architektúrához használható PV FieldPower ipari szabványú gpv biztosítókat tartalmaz, amelyek névleges adatai megfelelnek az Ön igényeinek. 16

17 PUSH IN csatlakozások Szerszám nélkül szerelhető a kábelek csatlakoztatása egyszerű, gyors és biztonságos, csökkentve a kritikus pontok kockázatát. Több bemenetű tömszelencék A legfeljebb 4 kábelhez alkalmas tömszelencék a szerelést gyors és egyszerű műveletté teszik. Termikus viselkedés Számos hőmérséklet-emelési és ciklikus tesztet végeztek annak biztosítására, hogy a PV FieldPower mindenféle korlátozás nélkül globálisan használható legyen. Plug and play A beszerelés megkönnyítésének érdekében a Weidmüller konfekcionált kábeleket kínál. Ez csökkenti a helyszínen szükséges erőfeszítéseket és a hibák lehetőségét. 17

18 Hatékony string felügyelet robusztus kialakításban Weidmüller Transclinic szélsőséges körülmények között is megbízható A Transclinic felügyeleti rendszer által biztosított beépített teljesítményfelügyelet lehetővé teszi a hibák pontos diagnosztizálását. Ez azt jelenti, hogy optimalizálhatja rendszerének specifikus részeit, és jelentősen csökkentheti a karbantartási költségeket. Nyílt adatprotokoll A nyílt Modbus RTU-RS485 protokoll könnyebbé teszi a Transclinic SCADA rendszerekbe való beintegrálását. Integrált RS-485 SPD védelem Beépített túlfeszültségvédelem és a helyszínen cserélhető RS485 adó-vevő készülék. Gyors hibaelemzés Az állapotjelző LED-ek lehetővé teszik a rendszer állapotának gyors ellenőrzését. Az időigényes hibaelemzés már a múlté. Széles körű problémamegoldó tapasztalat A komponenseket kombinálva innovatív megoldásokat hozunk létre, amelyek egyénileg igazodhatnak az Ön igényeihez. A rendszer tervezésétől az összes csatlakozási komponens leszállításáig, minden egy forrásból származik. 18

19 Két digitális bemenet Egyéb berendezések, például a túlfeszültségvédelem vagy DC kapcsolók állandó felügyelete. Használatra alkalmas szélsőséges körülmények között is. Úgy tervezték, hogy mostoha hőmérsékleti feltételek (-25 ºC és +70 ºC között), magas páratartalomnál és nagy tengerszint feletti magasságokban is működjön. Minden-az-egyben eszköz String feszültségének és áramának felügyelete, valamint RS485 kommunikáció egyetlen készülékben. Szabvány-megfelelőség Felhasználóbarát beállítás Független akkreditált laboratóriumokban tanúsítva a következő biztonsági és EMC szabványoknak megfelelően: EN :2010 és EN :2010. Nincs szükség számítógépre vagy speciális eszközökre a készülékek terepi beállításához. A beállítás az RS485-paramétereket használja. 19

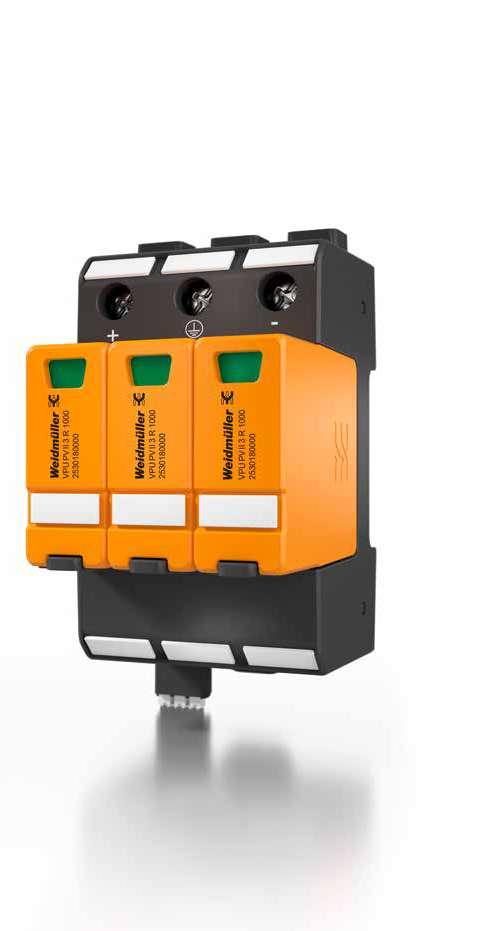

20 Korszerű túlfeszültségvédelem fotovoltaikus rendszerekhez Megnövelt üzemi teljesítmény VARITECTOR túlfeszültségvédelemmel A modern fotovoltaikus energiatermelés legfontosabb eleme a hatékonyság. A rendszer rendelkezésre állási idejének és nyereségességének maximalizálásához elengedhetetlen a megbízható túlfeszültségvédelem. A VARITECTOR PU PV sorozatot az 1500 V DC feszültségig terjedő PV-stringek gyűjtődobozainak védelmére tervezték. A termék megfelel az UL és az EN szabványoknak, így a világ bármely pontján alkalmazható. I. és II. típusú védelem Az 1000 és az 1500 V-os rendszerek esetében az EN/IEC szabványoknak teljes mértékben megfelelő I. és II. típusú védelem érhető el V 1500 V Maximális védelem a rövidzárlat ellen A termék 11 ka-ig képes hatékony védelmet nyújtani a rövidzárlat ellen a sok panelt egy stringbe egyesítő naperőművek számára. A túlfeszültségvédő eszközhöz nincs szükség további biztosítókra. Iscpv 11 ka 20

21 Keskeny, dugaszolható levezetők A túlfeszültségvédő eszközök egyszerűen csatlakoztathatóak, és lehetővé teszik a szerszámok használata nélküli, gyors és költséghatékony cserét. Dugaszolható betétek 4000 méterig biztonságosan használható Habár hazánk földrajzi paraméterei nem igénylik, termékeink még a magaslati naperőművek számára is képesek megfelelő védelmet nyújtani. Nincs szükség a különleges környezetben található erőművek túlterhelés-szabályozásának további kockázatelemzésére. Egészen 4000 m-ig 21

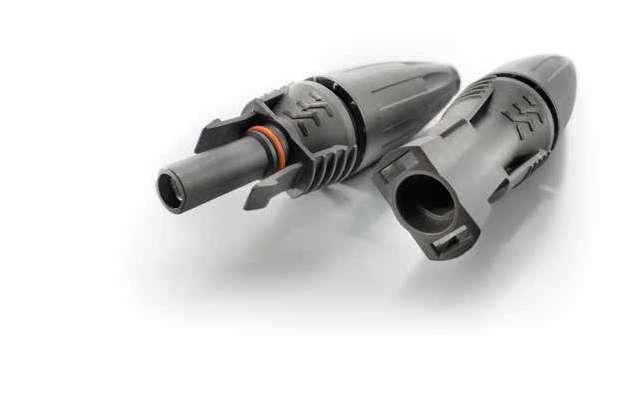

22 IEC Krimpelésmentes huzalozás Egyszerű csatlakoztatás a PV-Stick segítségével Dugaszolás, elcsavarás, bekapcsolás: a legkönnyebb módszer a napelemes panelek behuzalozására A gyorsabb jobb. Az egyedülálló PUSH IN technológiának köszönhetően a könnyen kezelhető PV-Stick csatlakozónk 4-es típusú+ (Type 4) csatlakozóprofiljával hihetetlenül gyorsan és egyszerűen beszerelhető anélkül, hogy krimpelő szerszámra lenne szükség. A PV-Stick kiküszöböli a potenciális szerelési hibákat, mivel mentes a sajtolható érintkezőktől és nem igényel krimpelő szerszámokat. Ez legalább 50 %-kal csökkenti a felszerelési időt bármilyen minőségromlás nélkül. Díjnyertes kialakítás A PV-Stick lenyűgöző forma- és funkciókeverékét három nemzetközi szakértői zsűri is elismerte. Krimpelésmentes csatlakozás A kattanás jelzi, hogy a csatlakozás létrejött. Ez a hallható visszajelzés biztonságos csatlakozást jelez. kattanás Egyszerű szigetelés-csupaszolás Ergonomikus Szabvány-kompatibilis minőség A csavaros kupakban lévő hornyok jelzik, hogy mennyi szigetelést kell lecsupaszítani. A könnyű fogású kialakítás megkönnyíti a szerelést, még nehéz körülmények között is. A PV-Sticket a bevált Weidmüller minőségben gyártjuk, TÜV tanúsítvánnyal rendelkezik és megfelel a DIN IEC szabványnak. 22

23 Klasszikus csatlakozórendszer WM4 C hagyományos csatlakozófelülettel és a bevált Weidmüller minőségben A klasszikus rendszerünk gyors krimpcsatlakozásokhoz: hatékony és megfelel a szabványnak A WM4 C a mi modern krimpcsatlakozónk. Kombinálja a kiváló minőséget a könnyű kezelhetőséggel, és terepi vagy házcsatlakozóként áll rendelkezésre. A szabványos 4-es típusú csatlakozóprofil lehetővé teszi, hogy a Weidmüller teljes csatlakozókínálatával együtt használják. Ahogy az várható, a WM4 C-t tartozékokkal és megfelelő, kiváló minőségű szerszámokkal együtt kínáljuk a biztonságos és megbízható huzalozás biztosításának érdekében. Mindent egy helyen A Weidmüller megbízható komponensek széles választékát kínálja naperőművek létesítéséhez. Let's connect. Optimálisan állítható Keresztmetszetek széles választéka Nagy terhelhetőség A WM4 C házcsatlakozó elcsavarodás elleni védelme megakadályozza a dugasz elcsavarodását a szerelés során a szekrényben. A 4 mm² és 6 mm² keresztmetszetű kábelek egy sajtolható érintkezővel kezelhetők. Akár 35 A névleges árammal terhelhető. Szabvány-kompatibilis minőség A PV-Sticket a bevált Weidmüller minőségben gyártjuk, TÜV tanúsítvánnyal rendelkezik és megfelel a DIN IEC szabványnak. 23

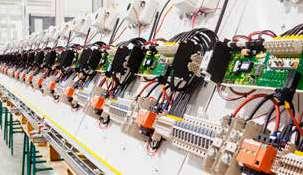

24 Szakértelem és rugalmasság A globális minőség betartásának garanciái 2007 óta szállítunk gyűjtődobozokat fotovoltaikus rendszerekhez. Nemzetközi vállalatként fejlesztési és gyártási telephelyeink vannak szerte a világban. A barcelonai Global Application Centerben koordináljuk és teszteljük az Ön gyűjtődobozait. Jelenlegi tervezési és gyártási szabványainkat világszerte a legmagasabb minőségi előírások garantálják. Átgondolt logisztika biztosítja a szállítások maximális pontosságát. A projekt során a helyi szakemberek professzionális és megbízható támogatással látják el Önt. Ez segít nekünk abban, hogy versenyképesek maradjunk, és biztosítja az Ön rendszereinek sikerét is. Tervezés Egyedi kialakítások fejlesztése a Global Application Centernél Barcelonában A felhasznált komponensek részleteinek összehangolása Funkcionális tesztelés és a kialakítás jóváhagyása a tömeggyártás előtt Gyártás Megszerelés egy globális gyártási hálózati valamely helyszínén Optimális folyamatok automatikus tesztberendezések használatával Az átláthatóságot és a nyomon követhetőséget a házon elhelyezett sorozatszámmal biztosítjuk 24

25 A megoldásaink már több, mint 12,2 GWp energia előállítását támogatják világszerte Fotovoltaikus rendszerek a Weidmüller megoldásaival Fejlesztési, gyártási és szolgáltatási helyszínek Minőség A fejlesztési és összeszerelési folyamat összhangban van az IEC szabvány legújabb előírásaival. A legjobb minőség elérése a szállított áruk 100% -os ellenőrzése révén Minden gyűjtődoboz minőségi bizonyítvánnyal kerül leszállításra Felhasználói előnyök Pontosan tervezett termelés és egyéni szállítási megállapodások lehetősége Egyszerű üzembe helyezés az átfogó dokumentáció révén Regionális kapcsolatainktól igénybe vehető helyi szolgáltatás és támogatás 25

26 Nemzetközi referenciák Weidmüller megoldások világszerte Svájc Japán Chile A legzordabb körülmények között is szárazság és extrém szerelési magasság Let's connect. A chilei Rijn Capital egy hat napelemes rendszerből álló komplexumot üzemeltet, amelyek szélsőséges körülmények között is megbízhatóan működnek. A nem mindennapi szárazság és az extrém, 2600 méteres tengerszint fölötti magasság miatt a máskülönben normál műszaki követelmények itt igazi kihívást jelentenek. Továbbfejlesztettük Transclinic 16i+ felügyeleti rendszerünket, hogy akár 3000 méter magasságban való használatra is alkalmas legyen a fenti követelmények teljesítéséhez. Ily módon a -25 C és +70 C közötti bővített hőmérsékleti tartománnyal a rendszermegoldásunk ellenáll a legzordabb környezeti körülményeknek is. Hely: Chile, Antofagasta Méret: 100 MWp 26

27 A minőség mindenek előtt Magas fokú megbízhatóság a kihívást jelentő piacokon Még a kihívást jelentő japán piacon is segíteni tudunk ügyfeleinknek, hogy fotovoltaikus rendszereiket kiváló teljesítményű termékeinkkel szereljék fel. A Weidmüller fotovoltaikus megoldásait már Japán összes földrajzi régiójában használatba vették. A régiónkénti átlagosan körülbelül MWp teljesítménnyel és az összesen több, mint 2,0 GWp teljesítménnyel lenyűgöző számot produkálnak még akkor is, ha különösen magas minőségi és megbízhatósági követelményekkel kerülnek szembe. A minőség mindenek előtt. Hely: Japán Méret: 2,0 GWp Energiát adó napfénytető Egy szempillantás alatt a hálózat részévé válik Let's connect. Még egy év sem telt el az alapötlet és Svájc legnagyobb teljesítményű, tetőre szerelt napelemes rendszerének hálózatra csatlakoztatása között. A rekordidő elérésében a Weidmüller szakértelme és tapasztalata segített. Az ambiciózus ütemterv tartásához a Weidmüller leszállította az első csatlakoztatásra kész megoldásokat beleértve egy kezdeti mintát is, mindössze két hét alatt. A svájci műszaki előírások ismeretének köszönhetően képesek voltunk olyan megoldásokat fejleszteni a Helion Solar számára, amelyek teljes mértékben megfelelnek a szabványoknak és gondosan a tervezett rendszerarchitektúrához vannak konfigurálva. Hely: Svájc, Zuchwil Méret: 5,6 MWp 27

28 Napelemes rendszerei legyenek hosszú távon jövedelmezők Segítünk Önnek ebben rendszerének teljes életciklusa során A fotovoltaikus rendszereket a lehető leghatékonyabban kell megépíteni és hosszú távon leállás nélkül, költséghatékonyan kell működtetni. Ezt megbízható elektromos csatlakoztatással kiemelkedő szolgáltatásokkal és az alkalmazásához egyedileg összeszerelt gyűjtődobozokkal érjük el. A napelemiparban szerzett sokéves tapasztalatunk, szaktudásunk, szolgáltatásaink széles köre és globális jelenlétünk minden ügyfelünk számára előnyt jelent. Fotovoltaikus szakembereink felelősségteljesen támogatják az Ön projektjét a kezdeti tervezési értekezlettől a rendszer élettartamának végéig. Képzések és konzultációs szolgáltatások Szakértőink segítenek Önnek fotovoltaikus rendszerének tervezésében, üzembe helyezésében és karbantartásában. Az alkalmazottait a Weidmüller szakemberei teljes körűen kiképzik online, vagy helyi workshopjainkon. A termékekről, telepítésről, üzembe helyezésről és karbantartásról megosztott információ garantálja a zökkenőmentes üzembe helyezési folyamatot. 28

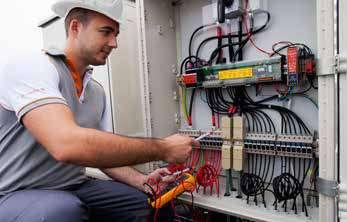

29 Szolgáltatás, amely többet nyújt Célunk, hogy Ön elégedett legyen, és a vásárlást követően hosszú ideig elégedett is maradjon a tőlünk vásárolt egyedi megoldásokkal. Ezért folytatjuk a támogatás nyújtását még jóval a projekt befejeződése után is. Ha szükséges, vevőszolgálatunk ellátja Önt egy széles körű intézkedéscsomaggal, amely a lehető legnagyobb előnyöket kínálja Önnek. Támogatás az üzembe helyezéshez Összeszerelési utasítások biztosítása számos nyelven Helyszíni rendszerelemzések Távoli diagnosztika és támogatás a hibaelhárítás során Garanciális folyamat Pótalkatrész-szolgáltatás Támogatás az üzembe helyezés során Mérnökeink a helyszínen támogatást nyújtanak értékes információk és teszteljárások formájában, amelyek biztosítják, hogy a rendszereiből kinyerje a tökéletes teljesítményt és megbízhatóságot, és hogy az gyűjtődoboz maximális élettartamot érjen el. A támogató szolgáltatások értékes körét jelenti, hogy biztos lehet benne, hogy a kiterjesztett jótállás előnyeit élvezheti. Minősített hibaelemzések Transclinic felügyeleti rendszerünk gondoskodik arról, hogy fotovoltaikus rendszerének teljesítményének felügyelete optimális legyen. Rendszerszakembereink távoli diagnosztika és helyszíni elemzések formájában is támogatást nyújtanak annak érdekében, hogy a rendszer mechanikus, elektromos és elektronikus szempontból működésre kész legyen és a potenciális leállások hatékony minimalizálásáért. 29

30 30

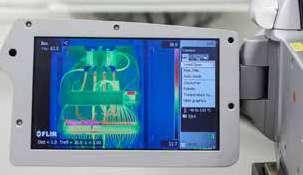

31 Számíthat a hosszú élettartamra és a rugalmasságra A laboratóriumunk biztosítja a legjobb termékminőséget Egy fotovoltaikus rendszernek képesnek kell lennie arra, hogy ellenálljon a szélsőséges éghajlati ingadozásoknak. Ezek közé tartoznak a gyors hőmérséklet-változások, szélsőséges időjárási viszonyok, illetve a tartós meleg vagy hideg. Minden esetben arra összpontosít, hogy hosszú távon kompromisszumok nélkül garantálja a rendelkezésre állást, és védje az érzékeny összetevőket a külső hatásoktól A termékfejlesztés során az anyagok, komponensek és rendszerek vizsgálatával kezdjük, arra vonatkozóan, hogy ezek alkalmasak-e egy adott alkalmazáshoz. Laboratóriumunkban speciális környezeti feltételeket szimulálunk. Ezek közé tartoznak a hosszan tartó UV-sugárzás és időjárási viszonyok, valamint a valós körülményeknek megfelelő megbízhatósági és funkcionális tesztek. A tesztek magukban foglalják a szigetelés és a dielektromos szilárdság átfogó vizsgálatát annak érdekében, hogy meghatározzák a térközt és a kúszóáramutakat, a viselkedést a magas üzemi hőmérsékleten és még sok mást. Minden gyűjtődobozt a teszteredmények alapján készítünk el, és szerelünk össze az adott alkalmazáshoz. Ez biztosítja, hogy a célalkalmazás követelményeinek mindegyike maradéktalanul teljesüljön. Laboratóriumunknak a nemzetközi szabványoknak megfelelő akkreditációja van. Ez megerősíti függetlenségét és az intézmények, regisztrációs szolgáltatások és más hatóságok általi elismerését. A CTDP program tagjaként a Weidmüllert rendszeresen auditálja az UL a vizsgálati módszerek, minőségmenedzsment és dokumentáció vonatkozásában. Az IP-vizsgálati eljárások ellenőrzik, hogy a ház képes-e ellenállni a külső hatásoknak, mint például a por és fizikai érintkezés, és vízsugár ellen védett-e. 31

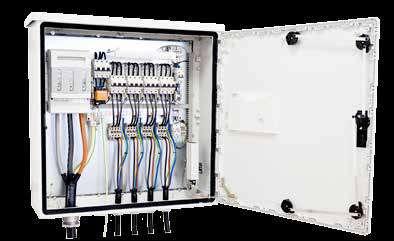

32 PV DC gyűjtődoboz PV DC SMART gyűjtődoboz Műszaki adatok Fő alkalmazási funkciók Bemenetek 8-32 Kimenetek 1-2 Üzemi hőmérsékleti tartomány -50 C és +50 C között DC földelőrendszer Lebegő, negatív vagy pozitív földelés Felszerelés helye Védett kültéri (< 1 km a tengertől) Tengerszint feletti magasság Maximum 2000 m (standard) nagyobb magasságokon igény szerint Fő elektromos tulajdonságok Névleges DC feszültség 1000 V DC vagy 1500 V DC Névleges DC áram bemenetenként 25 Amper (egyszeres vagy kettős füzércsatlakozás) Legnagyobb biztosítóméret 30 Amper (10 x 85 mm-eshez) és 400 A (NH típushoz) Túlárammal szembeni védelem gpv olvadóbiztosítók az IEC szabványnak megfelelően Biztosítékok Kétpólusú vagy egypólusú biztosítók Leválasztó kapcsoló Igen (opcionális) Leválasztó kapcsoló kapcsolási és megszakítási 500 A (egyéb lehetőségek igény szerint) teljesítménye (IEC szabvány szerint) Ház Ház anyaga GFRP (üvegszállal megerősített poliészter) Ház alakja Álló vagy fekvő Házrögzítő rendszer Falra szerelhető vagy talapzat Védelmi fokozat (IEC szerint) IP65 Alaktényező Szekrény szárnyasajtóval Polikarbonát védőlemez Igen (opcionális) Túlfeszültségvédelmek Túlfeszültségvédelmi eszköz I-es vagy II-es típusú Segédérintkezők Igen (opcionális) Túlfeszültségvédelem az EIA-RS485 portokon Igen (opcionális) Füzérfelügyelet Füzérfelügyeleti készülék Igen (opcionális) Fő monitorozott paraméterek Feszültség, áram, hőmérséklet, DI-állapot és kiegészítő riasztások Feszültségmérés 1000 V DC vagy 1500 V DC Kommunikációs port RS-485 Protokoll Modbus/RTU Tápellátás a füzérfelügyeleti készülékhez AC/DC vagy DC/DC (saját táplálású füzérfelügyelethez) Egyebek Bemeneti csatlakozók WM4 C csatlakozók vagy tömszelencék Szabványok Szabványok IEC kiadás / EN :2011 Műszaki adatok Fő alkalmazási funkciók Bemenetek 8-32 Kimenetek 1-2 Üzemi hőmérsékleti tartomány -20 C és +50 C között Névleges DC feszültség 1000 V DC vagy 1500 V DC Bemeneti csatlakozók WM4 C csatlakozók vagy tömszelencék Bemeneti csatlakozási technológia PUSH IN csatlakozás (legfeljebb 16 mm 2 -es kábel) DC földelőrendszer Lebegő, negatív vagy pozitív földelés Fő elektromos áramvédelmek Névleges DC áram bemenetenként 25 Amper (egyszeres vagy kettős füzércsatlakozás) Legnagyobb biztosítóméret 32 Amper Túlárammal szembeni védelem gpv olvadóbiztosítók az IEC szabványnak megfelelően Biztosítékok Kétpólusú vagy egypólusú biztosítók Leválasztó kapcsoló Igen Leválasztó kapcsoló kapcsolási és megszakítási 500 A (egyéb lehetőségek igény szerint) teljesítménye (IEC szabvány szerint) Ház Ház anyaga GFRP (üvegszállal megerősített poliészter) Házrögzítő rendszer Falra szerelhető vagy talapzat Védelmi fokozat (IEC szerint) IP65 Alaktényező Szekrény szárnyas ajtóval vagy levehető fedéllel Túlfeszültségvédelmek Túlfeszültségvédelmi eszköz I. típus, I + II típusok, II típus Segédérintkezők Igen (opcionális) Túlfeszültségvédelem az EIA-RS485 portokon Igen Füzérfelügyelet Füzérfelügyeleti készülék Igen (opcionálisan külön vagy párba állított füzér) Fő monitorozott paraméterek Feszültség, áram, hőmérséklet, DI-állapot és kiegészítő riasztások Kommunikáció RS-485 Protokoll Modbus/RTU Tápellátás a füzérfelügyeleti készülékhez AC/DC vagy DC/DC Szabványok Szabványok IEC kiadás / EN :

33 PV AC gyűjtődoboz PV AC gyűjtő szekrény: IWE pac-40 Magyarországi tapasztalatok alapján fejlesztve Műszaki adatok Fő alkalmazási funkciók Bemenetek 2 és 8 között (string-inverterek) Inverter 3 fázisú string-inverterek 25 és 80 kw között Kimenetek 1-2 Üzemi hőmérsékleti tartomány -10 C és +50 C között Felszerelés helye Védett kültéri (< 1 km a tengertől) Védett kültéri (< 1 km a tengertől) Tengerszint feletti magasság legfeljebb 2000 m (standard) nagyobb magasságok igény szerint Fő elektromos tulajdonságok Földelőrendszer IT, TT, TN-S, TN-C és TN-C-S Névleges AC üzemi feszültség 690 V AC (standard) Más lehetőségek igény szerint Rövidzárlat és túláram elleni védelem Megszakítók (3p vagy 4p) vagy biztosító-blokkok Névleges AC áram bemenetenként 125 A Megszakítási teljesítmény 40 ka megszakítókkal 80 ka biztosítókkal Ház Ház anyaga GFRP (üvegszállal megerősített poliészter) Ház alakja Álló vagy fekvő Házrögzítő rendszer Falra szerelhető vagy talapzat Védelmi fokozat (IEC szerint) IP65 Alaktényező Szekrény szárnyasajtóval Polikarbonát védőlemez Igen (opcionális) Túlfeszültségvédelmek Túlfeszültségvédelmi eszköz I-es vagy II-es típusú Segédérintkezők Igen (opcionális) Túlfeszültségvédelem az EIA-RS485 portokon Igen (opcionális) Opcionális lehetőségek Teljesítményelemző / energiafelügyelet 0,5% pontosság feszültségre és áramra RS485 vagy TCP/IP kommunikáció Hőmérséklet-felügyelet (opcionális) Földzárlat elleni védelem 300 ma AC típusú (standard) Más lehetőségek igény szerint Fő leválasztó kapcsoló Opcionális Szabványok Szabványok IEC kiadás / EN :2011 Műszaki adatok Jellegzetességek Típustesztek IEC teljeskörű, megfelelőségi nyilatkozattal, CE jelöléssel Jótállás Garancia: 5 év, élettartam: 20 év Inverter oldali kábelek csatlakozási módja Weidmüller rugós sorkapcsokkal gyors és megbízható Transzformátor oldali csatlakozás szakaszoló-kapcsoló biztosító a feszültség mentesítés és zárlatvédelem céljából, gyors és egyszerű csatlakoztatás Transzformátor oldali kábel adatai 4x 240 mm 2 ALU/CU Szerviz funkciók szekrény világítás és ÉV kismegszakítóval ellátott szerviz dugaszoló aljzat Dokumentáció Terv, használati, felszerelés és üzembehelyezési, karbantartási utasítás Általános adatok Csatlakoztatható sztring inverterek száma max. 4 Sztring inverter teljesítménye max. 40 kw opció 66 kw A betápláló SCPD követelménye teljesül Alkalmazás módja szabadtéri Külső vezetők iránya alsó csatlakozás tömszelencén keresztül Méretek (Szél x Mag x Mély) 1000 x 1000 x 320 mm Tömeg max. 90 kg Túlfeszültségvédelmi eszköz I-es vagy II-es típusú Villamos adatok Névleges feszültség, áram 230/400 V 50 Hz 250 A opció: 320 A Földelési rendszer TN-C Névleges feltételes zárlati áram a betáplálási kapcsokon ICC = 15 ka opció: 25 ka Ház Ház anyaga Ház kivitele UV védett, üvegszálerősítésű poliészter, önkioltó, halogénmentes Esővédő tető, páramentesítő átszellőzés és bogár elleni védelem Fém rögzítővel falra, tartóra szerelhető kivitel IP 44/IK10 Felszerelés módja Védettség Irányítástechnikai csatlakozás Kapcsoló állásjelzések Főkapcsoló és gyűjtött kismagszkító állásjelzések Túlfeszültség levezető kioldott Hibajelzés Környezeti adatok Környező levegő hőmérsékleti tartomány -25 C +40 C Legnagyobb relatív légnedvesség +25 C átmenetileg 100% hőmérsékleten Alkalmazott szabványok Szabványok IEC/EN :2012, IEC/EN 62209:2011, IEC/EN :

34 Transclinic 16I+ 1K5 H PV FieldPower Műszaki adatok Vezetékek maximális száma 16 Névleges feszültség 1500 V DC Maximális áram huzalonként 25 A Üzemi hőmérséklet -25 C 70 C Digitális bemenetek száma 2 Kommunikáció RS485 (Modbus/RTU) Csatlakozás módja PUSH IN Rendelési adatok Típus Rendelési szám Transclinic 16I+ 1K5 H Varitector Műszaki adatok Követelményosztály PV rendszerfeszültség, max. Ucpv I rövidzárlati áram Magasság Levezető típusa Tanúsítványok Távoli érintkező I/II + II típus 1000V / 1500 V A 4000 m Dugaszolható EN : A1:2014, UL kiadás Opcionális Műszaki adatok Fő alkalmazási funkciók Bemenetek 2-4 Kimenet 1 Üzemi hőmérsékleti tartomány ( C) -25 C és +55 C között DC földelőrendszer Lebegő/ negatív vagy pozitív földelés Max. üzemi magasság 4000 m Fő elektromos tulajdonságok Névleges DC áram bemenetenként (A) 10 A DC Névleges DC feszültség (V) 1500 V DC Túláramokkal szembeni védelem gpv olvadóbiztosíték (2 az 1-ben) Kábelbemenetek PUSH IN sorkapocs vagy konfekcionált kábel Kábelkimenet PUSH IN sorkapocs vagy konfekcionált kábel Ház Ház anyaga GFRP (üvegszállal megerősített poliészter) Védettségi osztály IP65 Rendelési adatok DC oldali védelem 1000 V-os alkalmazásokban Típus Védelmi osztály Rendelési szám VPU PV I+II 3 R 1000 I./II. típus VPU PV I+II I./II. típus VPU PV I+II I./II. típus VPU PV I+II 0M 1000 I./II. típus VPU PV II 3 R 1000 II. típus VPU PV II II. típus VPU PV II II. típus Rendelési adatok DC oldali védelem V-os alkalmazásokban Típus Védelmi osztály Rendelési szám VPU PV I+II 3 R 1500 I./II. típus VPU PV I+II I./II. típus VPU PV I+II I./II. típus VPU PV I+II 0M 1500 I./II. típus VPU PV II 3 R 1500 II. típus VPU PV II II. típus VPU PV II II. típus

35 PV-Stick Műszaki adatok Folytonos üzemi hőmérséklet -40 C és +85 C között Védettségi osztály (csatlakoztatott/nyitva) IP 65 / IP 2x Névleges áram 30 A. Névleges feszültség 1500 V DC Kábelátmérő 4 mm² / 6 mm² Külső kábelátmérő 5,5 mm 7,5 mm Kábel szabvány szerint 2PfG1169/08.07 & EN 50618:2014 Szennyezés mértéke II Jóváhagyás TÜV (IEC 62852) Csatlakozórendszer PUSH IN (rugós sorkapocs csatlakozás) Rendelési adatok Hüvely Típus Menny. Rendelési szám PV-STICK+ VPE PV-STICK+ VPE PV-STICK+ VPE Dugó PV-Stick szett PV-STICK+ VPE PV-STICK+ VPE PV-STICK+ VPE PV-STICK SZETT Aljzatos csatlakozó 1 Csatlakozódugasz WM4 C Műszaki adatok WM4 C terepi csatlakozó BOX WM4 C házcsatlakozó Folyamatos üzemi hőmérséklet -40 C és +85 C között -40 C és +85 C között Védettségi osztály (csatlakoztatott/nyitva) IP 65 és IP 67 / IP 2x IP 65 és IP 67 / IP 2x Névleges áram 35 A. 35 A. Névleges feszültség 1500 V DC 1500 V DC Kábelátmérő 4 mm² / 6 mm² 4 mm² / 6 mm² Külső kábelátmérő 5,5 7,0 mm 5,5 7,0 mm Kábel szabvány szerint 2PfG1169/08.07 & EN 50618:2014 2PfG1169/08.07 & EN 50618:2014 Menet M16 M12 Szennyezés mértéke II II Jóváhagyások TÜV (DIN IEC 62852) TÜV (DIN IEC 62852) Rendelési adatok WM4 C terepi csatlakozó Típus Menny. Rendelési szám Típus Menny. Rendelési szám BUGH WM4 C BT SFGH WM4 C BT 100 (zsákban) Aljzatház 100 (zsákban) Dugaszház BOX WM4 C házcsatlakozó Típus Menny. Rendelési szám Típus Menny. Rendelési szám BUGH BOX WM4 C BT SFGH BOX WM4 C BT 100 (zsákban) Aljzatház 100 (zsákban) Dugaszház Krimpelhető érintkezők Típus Menny. Rendelési szám Típus Menny. Rendelési szám BUKO WM4 C BT Hüvely érintkező 100 (zsákban) BUKO WM4 C RL Hüvely érintkező 1500 (tekercs) SFKO WM4 C BT Dugaszérintkező SFKO WM4 C RL Dugaszérintkező 100 (zsákban) 1500 (tekercs)

36 Weidmüller Társ az Industrial Connectivity területén Nagy tapasztalattal rendelkező szakértőként világszerte termékekkel, megoldásokkal és szolgáltatásokkal támogatjuk vevőinket és partnereinket az ipari környezetben megvalósuló energiával, jelekkel és adatokkal kapcsolatos alkalmazások területén. Az Önök üzletágában és piacain is otthon vagyunk, és ismerjük a holnap kihívásait. Így mindig képesek vagyunk személyes elvárásainak megfelelő, újszerű, hosszú távú és értékteremtő megoldásokat szállítani. Együttesen fektetjük le az Industrial Connectivity mérföldköveit. Weidmüller Kereskedelmi Kft. Gubacsi út Budapest Tel: Fax: info@weidmueller.hu
