1 z/os STORAGE tanfolyam ICSS Kft, Belme Attila

2 Adat hozzáférési módszerek Nagyvállalati adathozzáférés története Block és file I/O Adat hozzáférési kihívások Az adatok védelme 2

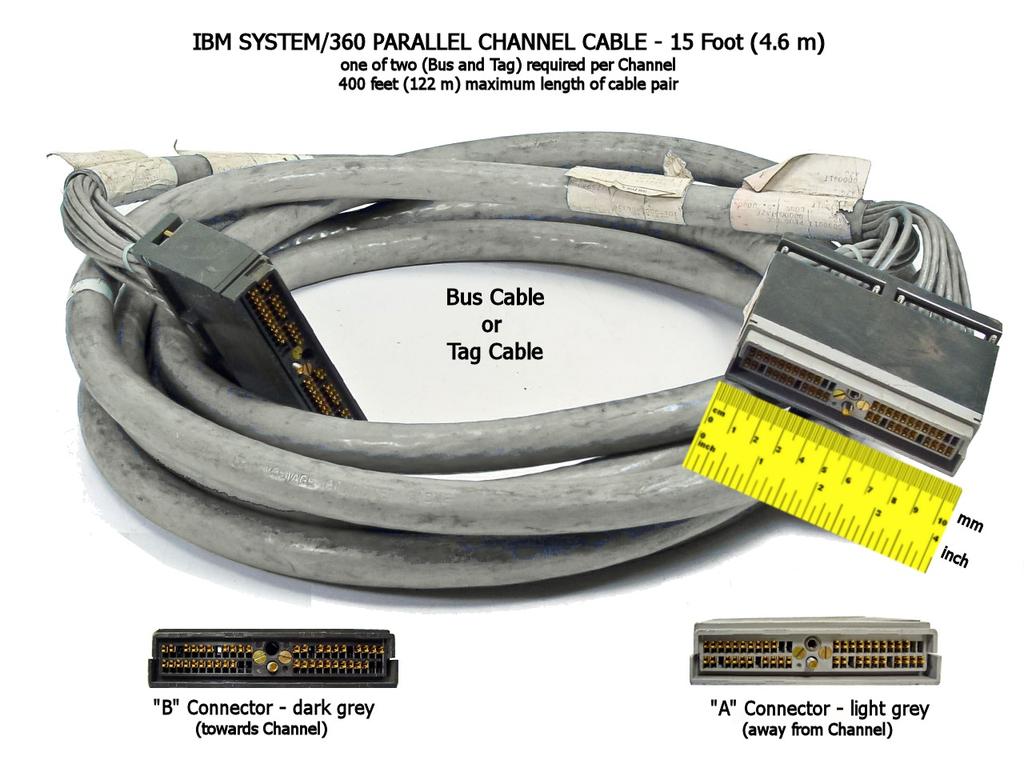

Nagyvállalati adathozzáférés története Parallel Channel 1964

3 Nagyvállalati adathozzáférés története Parallel Channel MBps (mérhető) 122 m multipath és osztott hozzáférés 3

Nagyvállalati adathozzáférés története SCSI 1986

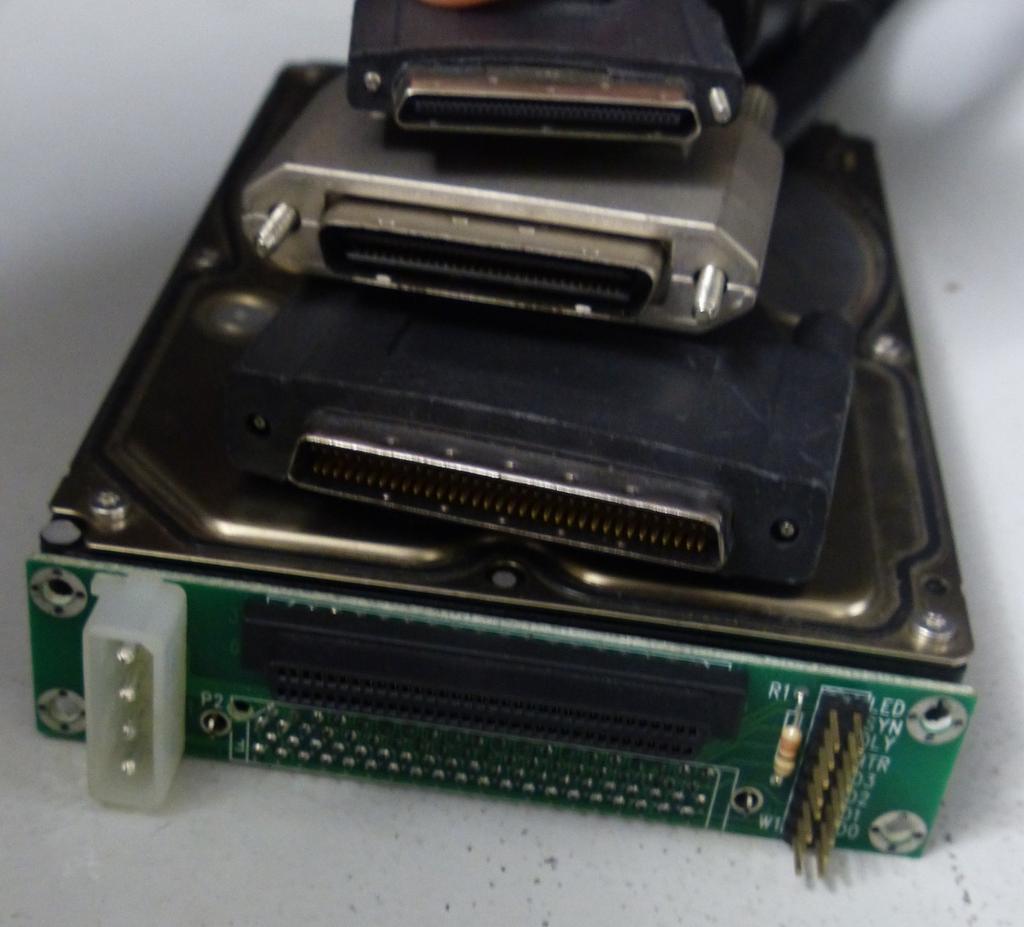

4 Nagyvállalati adathozzáférés története SCSI MBps (számított) m 7-15 eszköz/busz 4

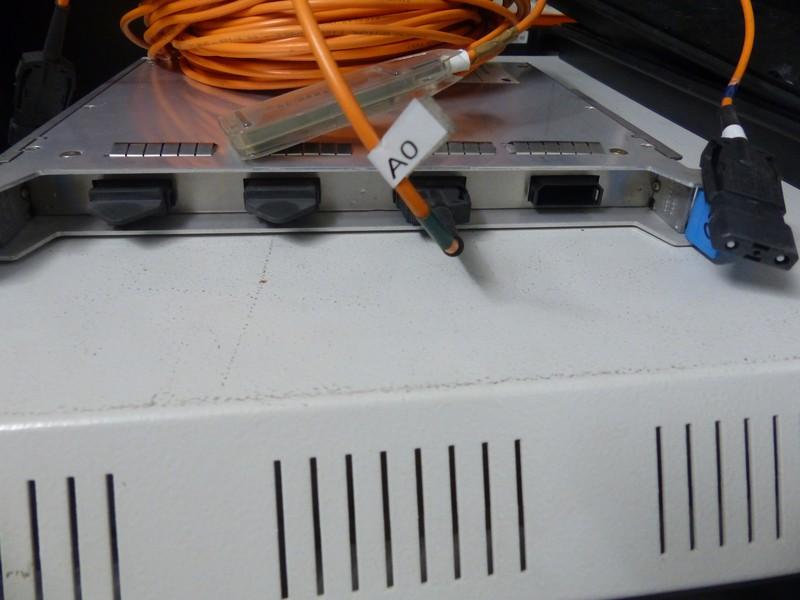

5 Nagyvállalati adathozzáférés története ESCON MBps (mért) km 1 eszköz/direct csatorna director! 5

Nagyvállalati adathozzáférés története FICON 1998 1 Gbps-16Gbps

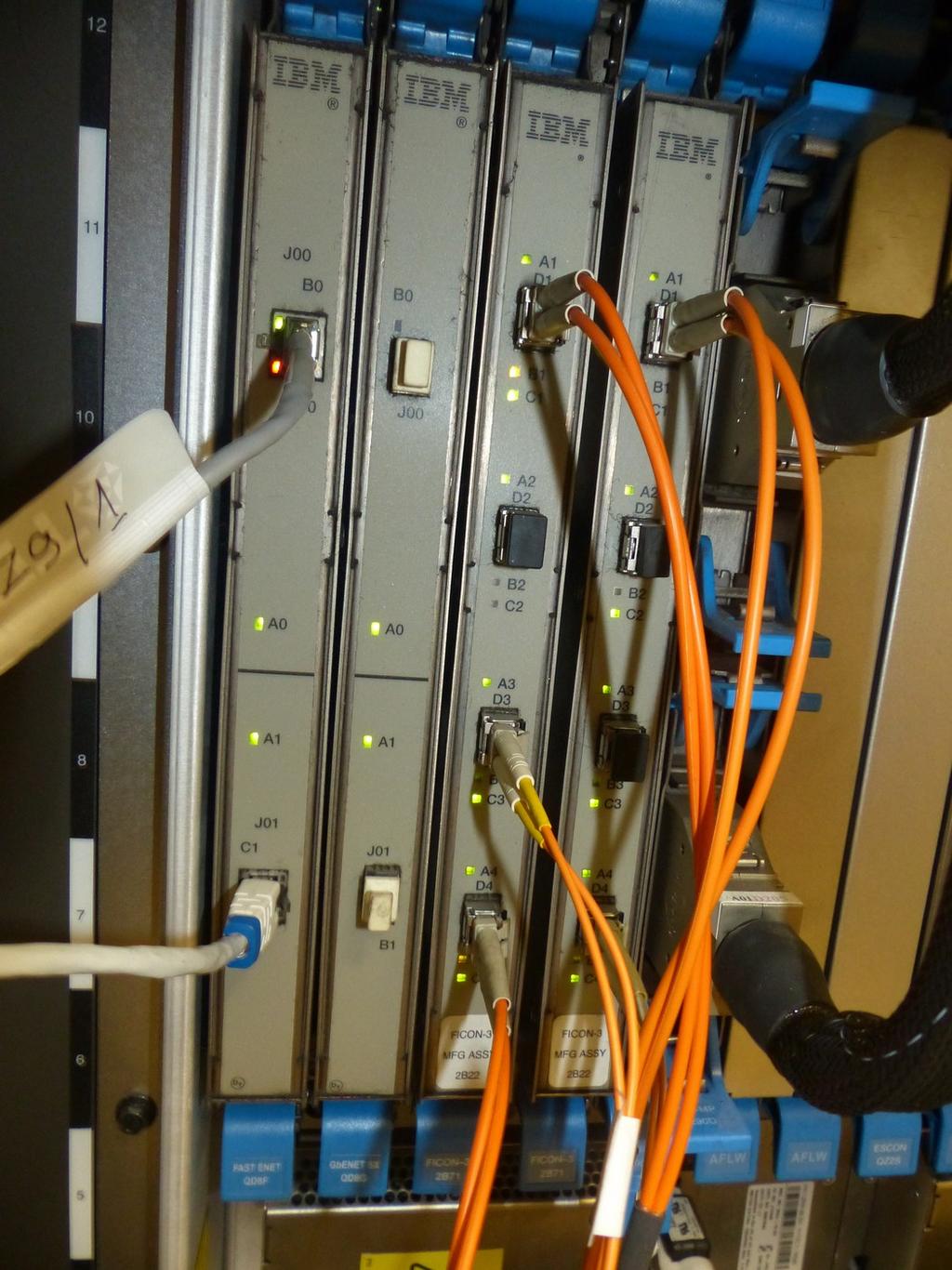

6 Nagyvállalati adathozzáférés története FICON Gbps-16Gbps (számított) 15m-100 km 1 eszköz/direct csatorna director/switch 6

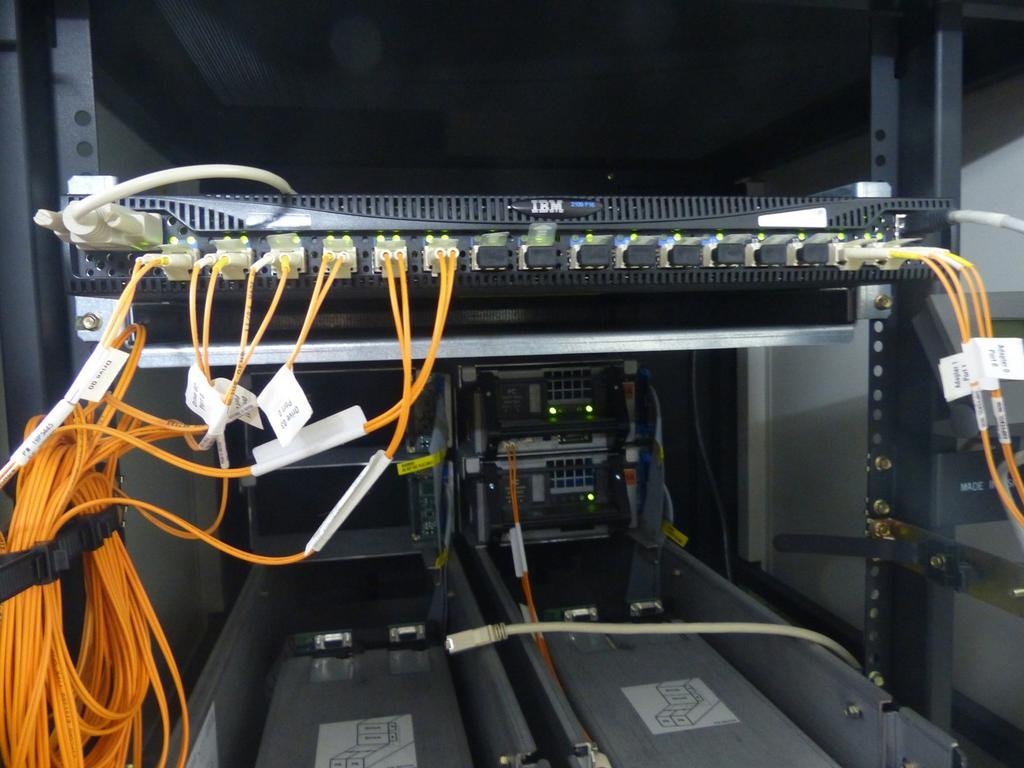

7 Nagyvállalati adathozzáférés története FC 1999 fizikailag mint a FICON eltejedtebb Hub SAN Data Gateway 7

8 Nagyvállalati adathozzáférés története iscsi tesco gazdaságos SAN Ethernet alapú hardware vagy software 8

9 Block és file I/O NAS file server file szintű szolgáltatás NAS gateway 9

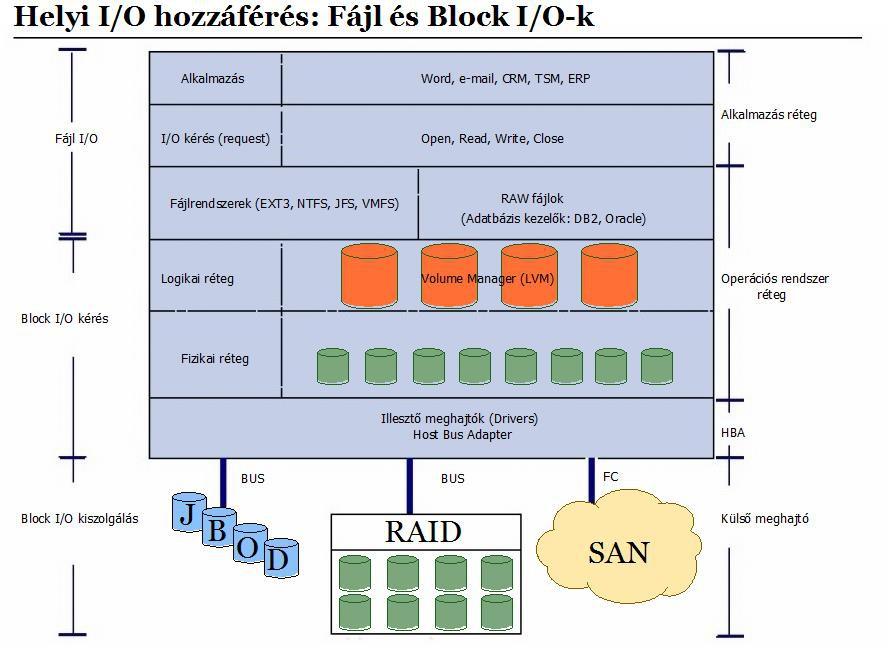

10 Block és file I/O I/O hozzáférés File I/O: Alkalmazás I/O kérés Filesystem(NTFS,EXT3,JFS,...) Block I/O volume manager (partíció, LVM, dynamic disk,...) device driver adapter eszköz/san 10

11 Az adatok védelme RAID: 0,1,2,3,4,5,6,DP,10 Katasztrófatűrés 11

12 Fizikai jellemzők csatlakozók: GBIC SFP réz kábel: MM SM színes 12

13 Fizikai jellemzők - sebesség Sebesség Távolság OM um Távolság OM2 50 um Távolság OM3 50 um Távolság OM4 50 um

14 Topológiák PtP (point to point) FCAL (Arbitrated Loop) Fabic (switched) Switched AL 14

15 Címzés World Wide Name 64 bit egyedi PWWN NWWN NPIV 15

16 Folyamatirányítás Cél: egyetlen eszköz se kapjon gyorsabban adatot, mint ahogy fel tudja dolgozni. BB_Credit: hány csomag lehet a dróton EE_Credit Class 3 service 16

17 FSPF A legkisebb költségű utat választja Általában 1 másodpercen belül reagál a változásra Azonos költségű utak esetén load balance-ol 17

18 Dual fabric fabric: egymással összekötött switchek minden fabricban 1 db: login server name server RSCN server zóna szabályok NSPOF-hoz a fentiekből is kettő kell -> 2 fabric kell 18

19 SAN eszközök director switch router cwdm/dwdm (hub) (data gateway) 19

20 SAN zónázás SAN zónázás alapja PortID/WWN? Alias, zone, zoneset (cfg) 20

21 SAN zónázás alapja Megadjuk, hogy melyik port melyik porttal kommunikálhat RSCN-ek hatását minimalizáljuk Egyetlen hostport zónánként egyetlen portpár zónánként? 21

22 PortID/WWN Több szempont alapján is zónázhatunk: PortID NodeWWN PortWWN vegyes 22

23 Alias, zone, zoneset alias: hogy ne kelljen 16 byte-os számokat megjegyeznünk zone: melyik portok kommunikálhatnak egyszerre zoneset (cfg): melyik zone-ok aktívak egyszerre 23

24 SAN kezelés média interface hatókör tervezés 24

25 SAN kezelés - média out of band (IP) in band (FC) serial 25

26 SAN kezelés - interface cli gui web 26

27 SAN kezelés - hatókör eszköz egész fabric egész storage 27

28 SAN kezelés - tervezés portszám topológia kábel méret (longwave/shortwave) elhelyezés domain id firmware név, ipcím 28

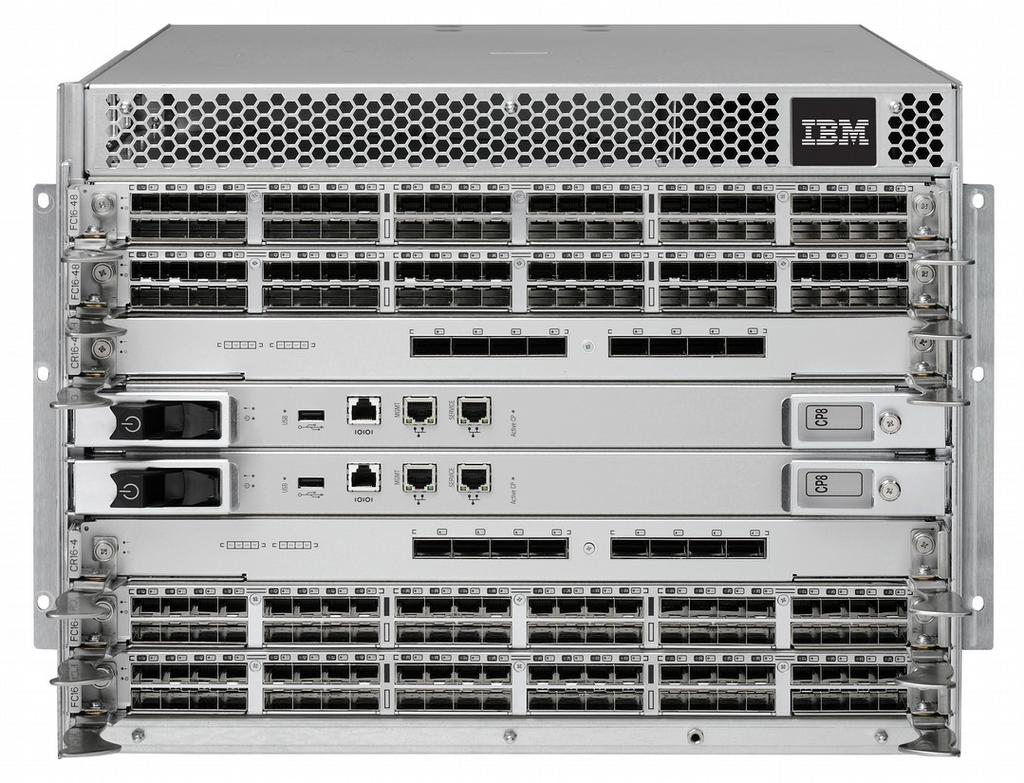

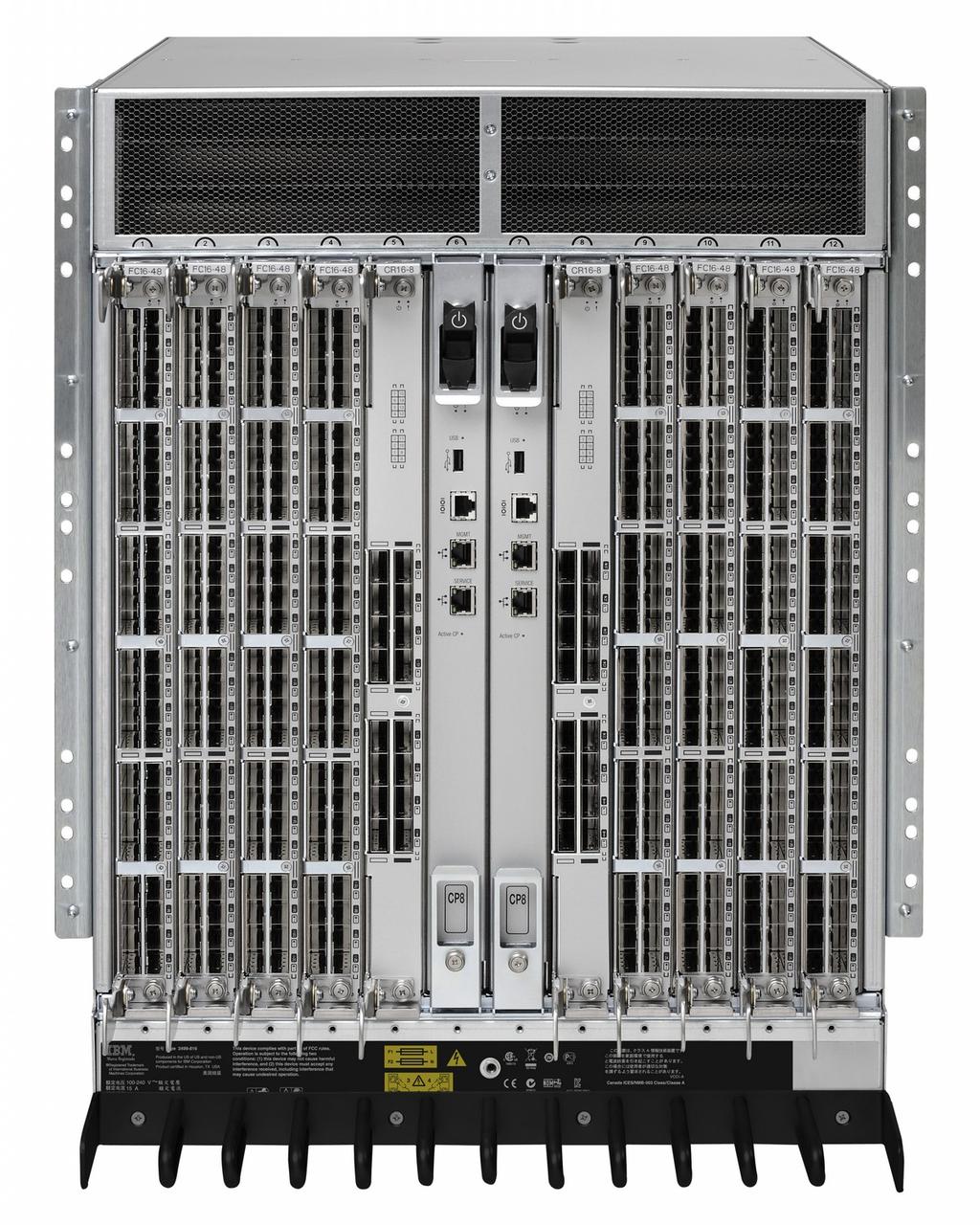

29 Brocade SAN directorok jellemzői 29

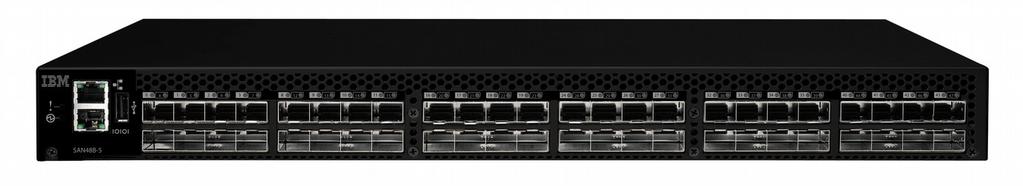

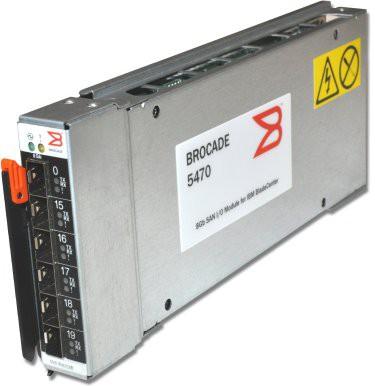

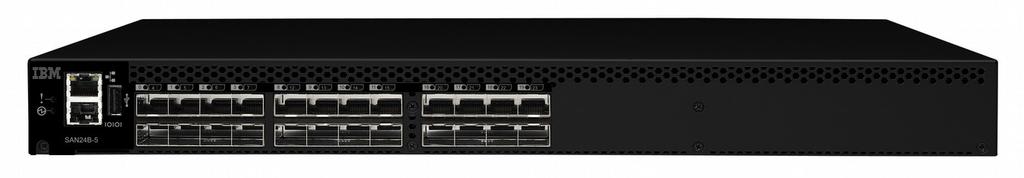

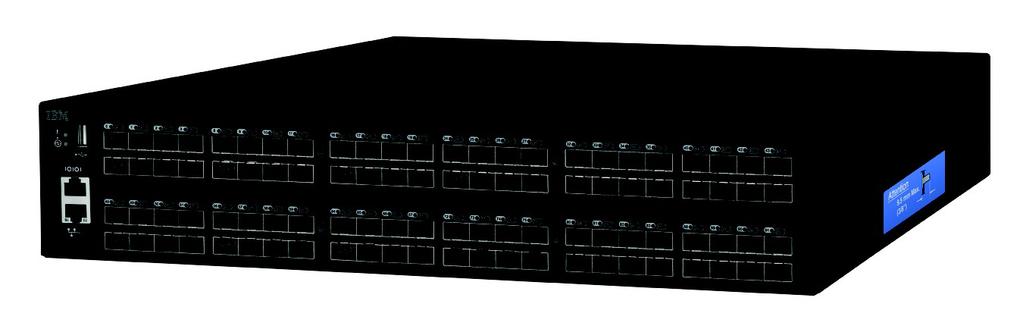

30 Brocade SAN switchek jellemzői 30

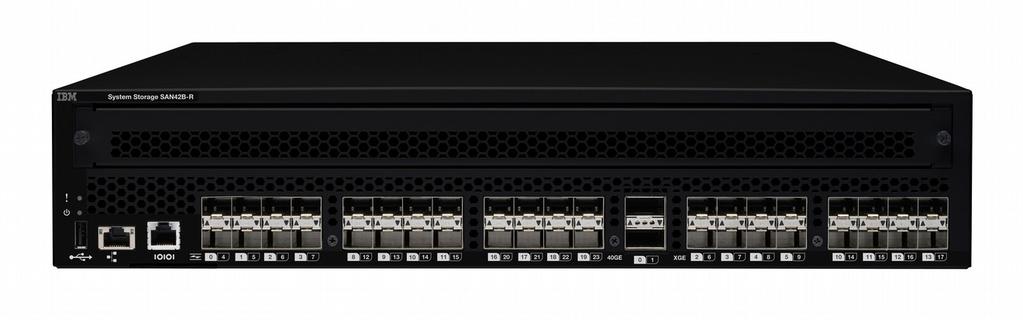

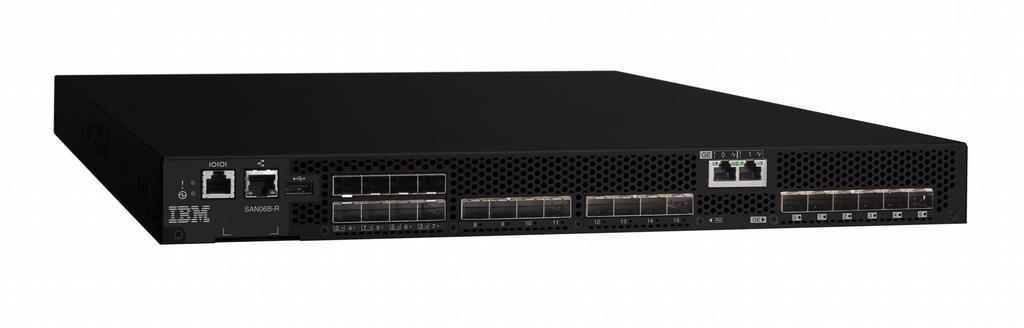

31 Brocade SAN routerek jellemzői 31

32 Brocade trunking e nélkül is lehet több ISL kiegyenlíti (növeli) a teljesítményt gyorsítja a hibakezelést 32

33 Brocade zónázás 1. Felmérés 2. tervezés a) cfg b) zónák c) zóna memberek 3. megvalósítás a) aliasok b) zónák zóna memberek c) cfg d) engedélyezés 33

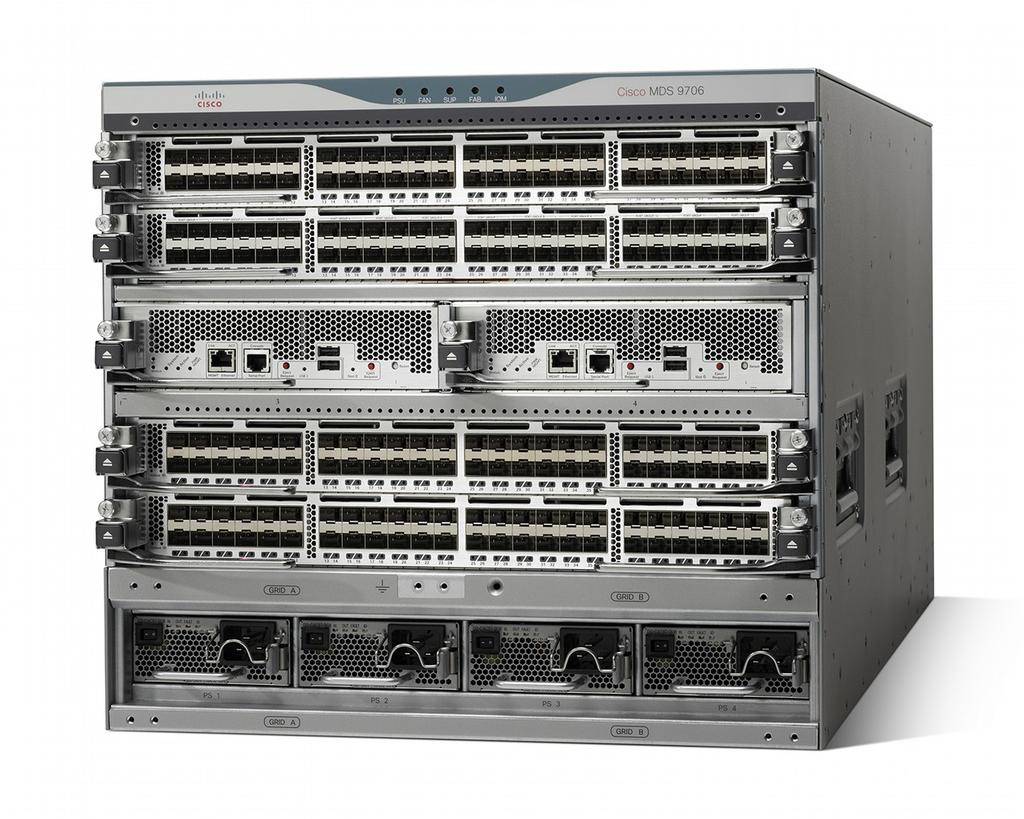

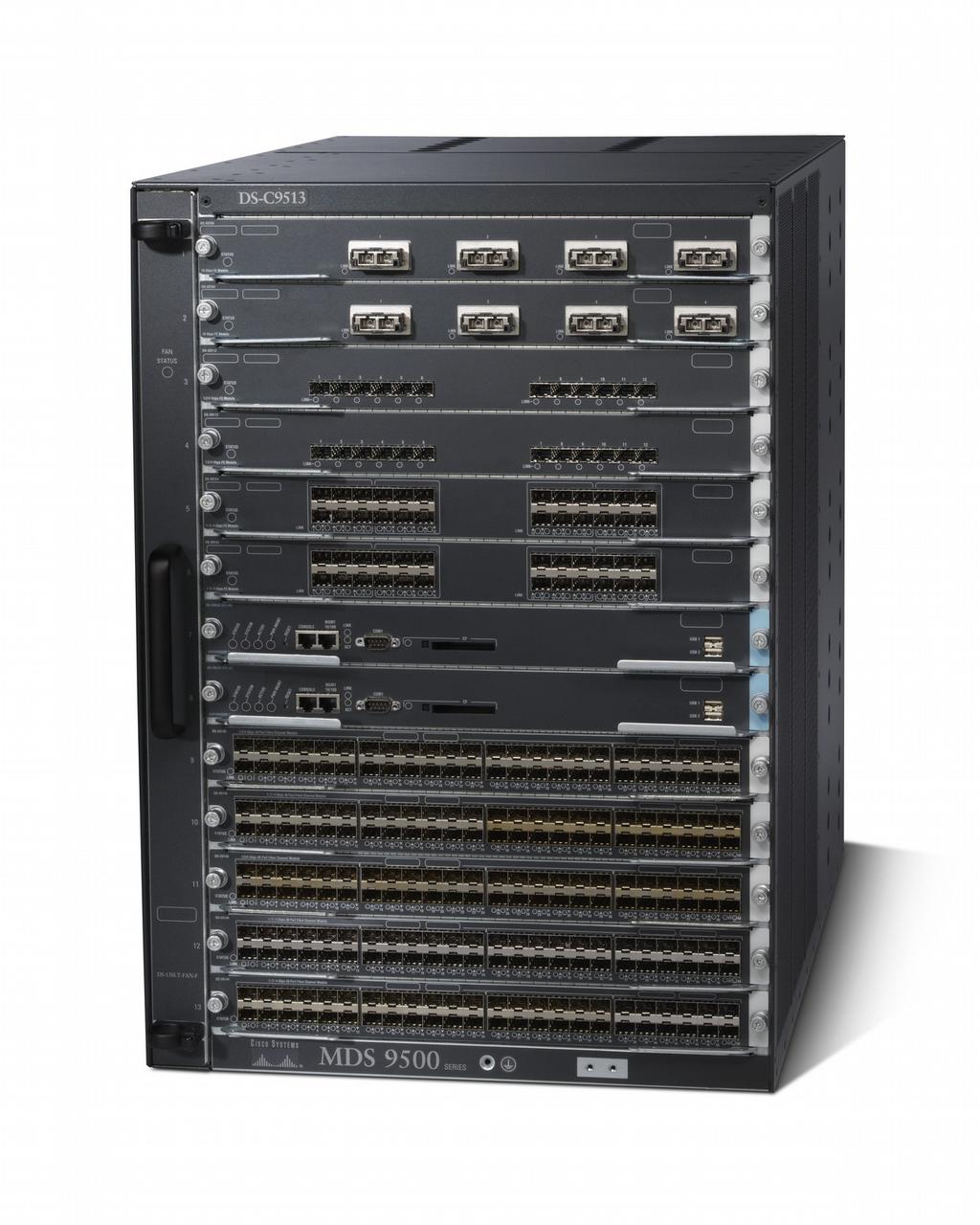

34 Cisco SAN directorok jellemzői 34

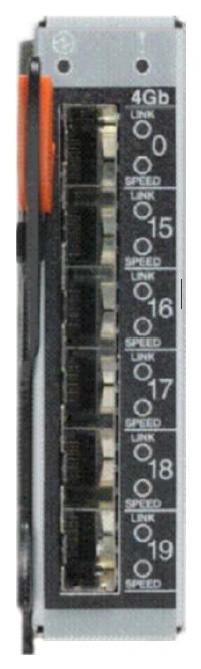

35 Cisco SAN switchek jellemzői 35

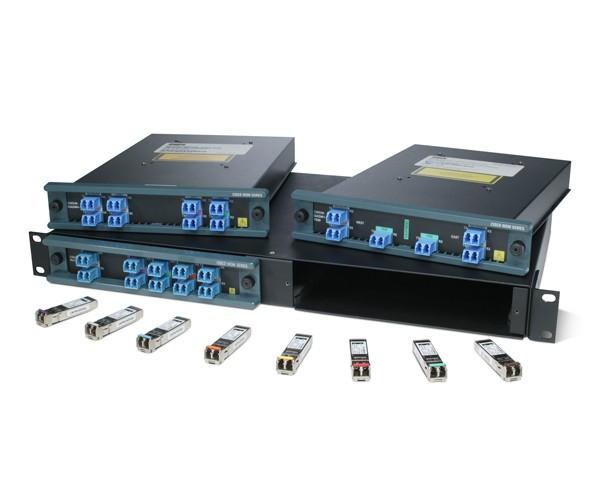

36 Cisco SAN routerek jellemzői 36

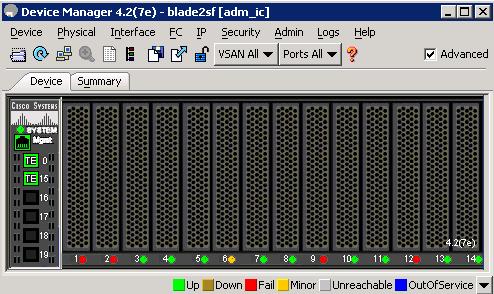

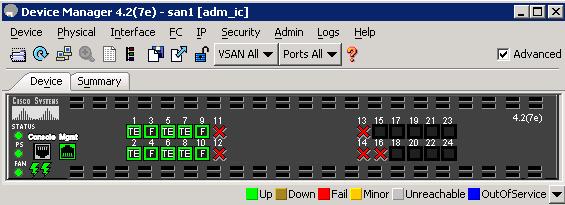

37 GUI 37

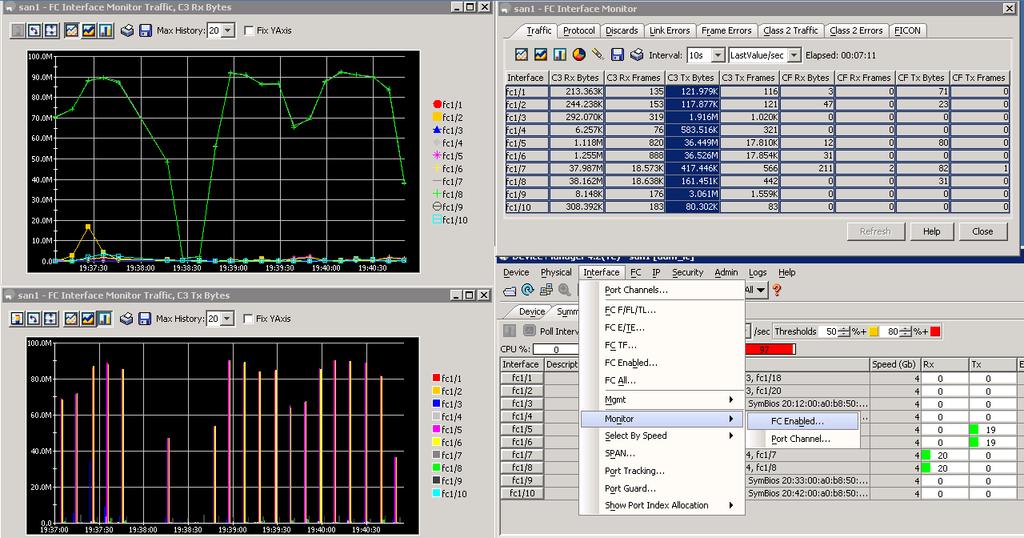

38 Monitor Traffic 38

39 SAN tervezési elvek Általános jellemzők Dual fabric Fabric topológia Sávszélesség Lokalitás 39

40 Dual fabric fabric: egymással összekötött switchek minden fabricban 1 db: login server name server RSCN szerver zóna szabályok NSPOF-hoz a fentiekből is kettő kell -> 2 fabric kell 40

41 SAN tervezési elvek portszám kábel vastagság (longwave/shortwave) elhelyezés domain id firmware név, ipcím 41

42 SAN topológia Ideális: 1 switch (director)/fabric Jellemző: 1 központi switch (director)+néhány edge switch Kerülendő: sok kicsi switch (néha így alakul), fully meshed Még kerülendőbb: sok kicsi switch (néha így alakul), partially meshed Legkerülendőbb: sok kicsi switch, storage/host oldal 42

43 SAN topológia: egyetlen switch Legjobb teljesítmény Legjobb válaszidő (0 hop) Legegyszerűbb (legáttekinthetőbb) design Néha az egyetlen 4-et jelent: dual fabric, 2 gépteremben Probléma: portszám skálázhatóság, kábelezés Cisco host optimalizált modulok 43

44 SAN topológia: core+edge Közel legjobb teljesítmény Közel legjobb válaszidő (1 hop) Áttekinthető design Könnyü kábelezés a kicsi szervereknek 44

45 RAID-0 Redundant Array of Inexpensive/Independent Disks klasszikus RAID-0 egyáltalán nem véd! jó seq teljesítmény rossz random teljesítmény modern RAID-0 egyáltalán nem véd! jó seq teljesítmény jó random teljesítmény stripe 45

46 RAID-1 tükrözés nagyon drága (dupla ár) megbízható: 1 lemez kiesésétől véd Teljesítmény: írás: picit lassúbb olvasás: lehet sokkal jobb 46

47 RAID-2,3 RAID 2: n lemeznyi kapacítás, n+1 lemez felhasználásával BCH kóddal számolt érték a +1 lemezen bármelyik lemez hibája esetén kiszámolható az adat lassú, senki sem használja RAID 3: gyorsabb seq gyors, random lassú ritkán használt (pl. médiaszerverben) 47

48 RAID-4 RAID 4: legyen random olvasásra gyors ennek ára: random írás: 2 olvasás, 2 írás egyebekben mint a RAID-3: n lemeznyi kapacítás, n+1 lemez felhasználásával paritás a +1 lemezen bármelyik lemez hibája esetén kiszámolható az adat 48

49 RAID-5 RAID 5: minden sávban máshol van a paritás egyebekben mint a RAID-4: random olvasásra gyors random írás: 2 olvasás, 2 írás n lemeznyi kapacítás, n+1 lemez felhasználásával paritás a +1 lemezen bármelyik lemez hibája esetén kiszámolható az adat 49

50 RAID-6 RAID 6: a paritáson kívül még egy hasonlóan számolt érték ( q ) n+2 lemezt használ 2 lemez kiesését tolerálja sokkal lassabb, mint a RAID-5 50

51 RAID-DP RAID DP: dupla paritás: vízszinetesen átlósan nagyon sok lemeznél elfogadható RAID-6-nál is lassúbb 51

52 RAID-10 nem 10, hanem 1 és 0 stripe és tükrözés ha van legalább 4 lemez, akkor csak előnye van a RAID-1-hez képest: gyorsabb 52

53 Hot-spare 53

54 Distributed RAID 54

55 SSD Solid State Disk sokkal magasabb IOPS, mint HDD esetén sokkal magasabb ár, mint HDD esetén 200, 400, 800 GB kapacitás kezelése azonos, mint a többi lemezé (mdisk, mdiskgrp) 55

Easy Tier EasyTier koncepció cél: a nagygépeknél megszokott storage piramis kialakítása: a legaktívabb, leg I/O intenzívebb adatok SSD-n tartása a közepesen aktív adatok 10

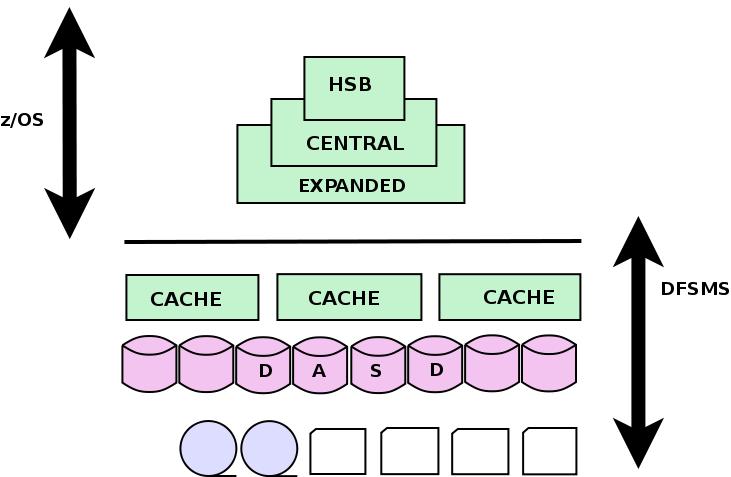

56 Easy Tier EasyTier koncepció cél: a nagygépeknél megszokott storage piramis kialakítása: a legaktívabb, leg I/O intenzívebb adatok SSD-n tartása a közepesen aktív adatok 10 vagy 15 K fordulatszámú ( enterprise ) HDD-n tartása a legkevésbé aktív adatok 7.2K fordulatszámú ( NL ) HDD-n tartása EasyTierV3: mindhárom szint között autómatikusan választ 56

57 Másolási szolgáltatások Flashcopy helyben másolás 0 idő alatt consistency group mintha valódi másolat lenne ami változik, azt muszály másolni nocopy multitarget reverse 57

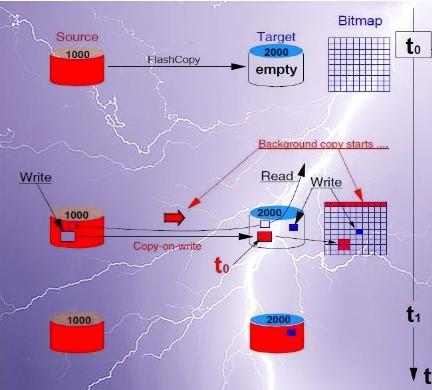

58 Flashcopy Üzleti igények: konzisztens legyen az adat, miközben minimális az állásidő gyors másolás készítése: mentéshez az adatokról visszatöltéshez adatmozgatáshoz alkalmazás-fejlesztéshez és teszteléshez auditáláshoz adatbányászathoz minőségbiztosításhoz 58

59 Másolási szolgáltatások metro mirror szinkron tükrözés 1. host ír 2. írás tükrözése 3. tükrözés ACK 4. írás ACK 59

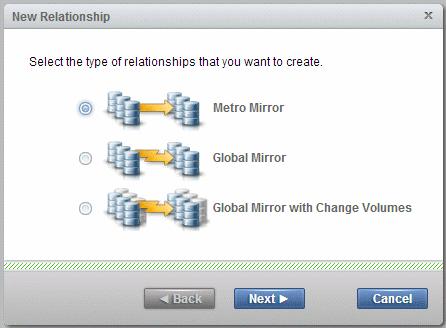

60 MetroMirror Recovery Point Objective (adatvesztés): 0 másodperc szinkron tükrözés az alkalmazást lassítja a kommunikáció 60

61 3 site mirror 3 site mirror: sync CU0=>CU1 async CU1=>CU2 61

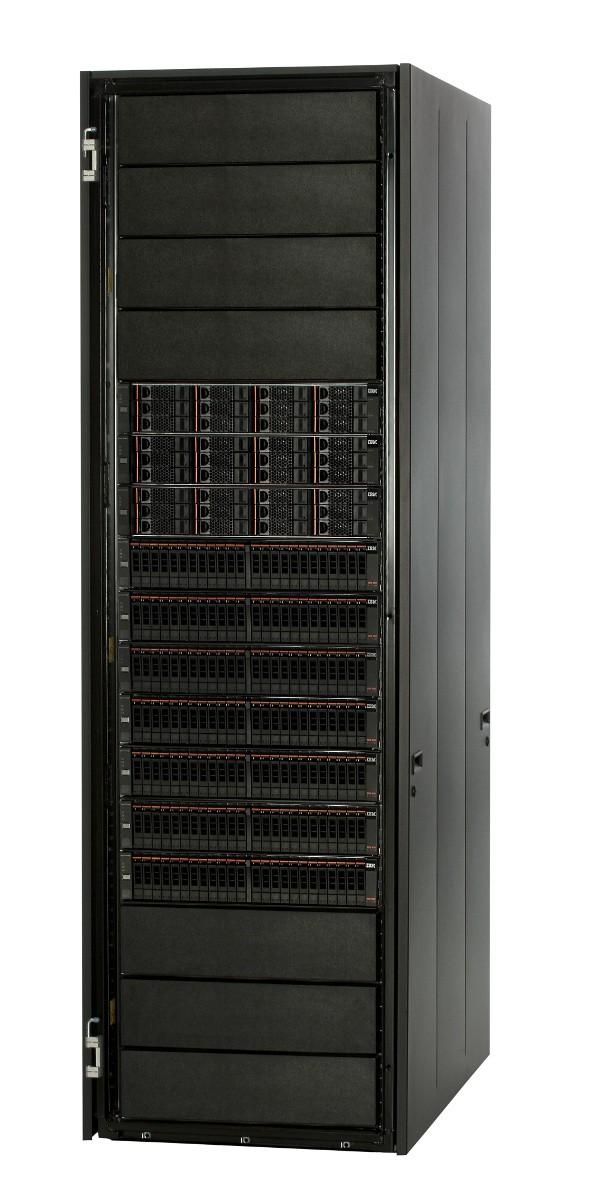

62 Storwize V7000 hardver FC: 8Gbps Ethernet: 1 Gbps, vagy 10 Gbps Drive: max 1056/cluster 3.5 : 2,3,4,6 TB 7.2k 2.5 : 300, 600 GB 15k 600, 900 GB, 1.2, 1.8 TB 10K 1 TB 7.2K 200, 400, 800 GB SSD 62

63 DS8000/DS6000 bemutatás DS 8000 felépítés DS 8000 modellek DS 8000 kezelő felületek DS 6800 bemutatás 63

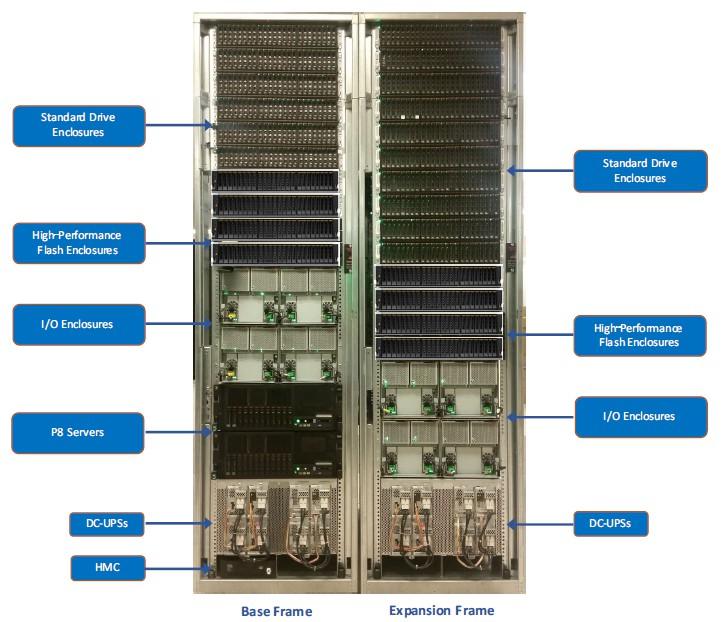

64 DS8000 fizikai felépítés No Single Point of Failure Dupla vezérlő (pseries alapú) néhány frame méretű fejlett másolási szolgáltatások Itt jelent meg előszőr az EasyTier Flash card: max TB Drive: SSD: TB 15K: TB 10K: TB 7.2K: 4-6 TB 64

65 DS8000 logikai felépítés storage complex LCU storage unit volume array rank extent pool 65

66 DS8882F 6 core GB RAM fél frame méretű 16 host port, 16Gbps 0.7 PB 66

DS8884 6-12 core 64-256 GB RAM 1-3 frame méretű 64

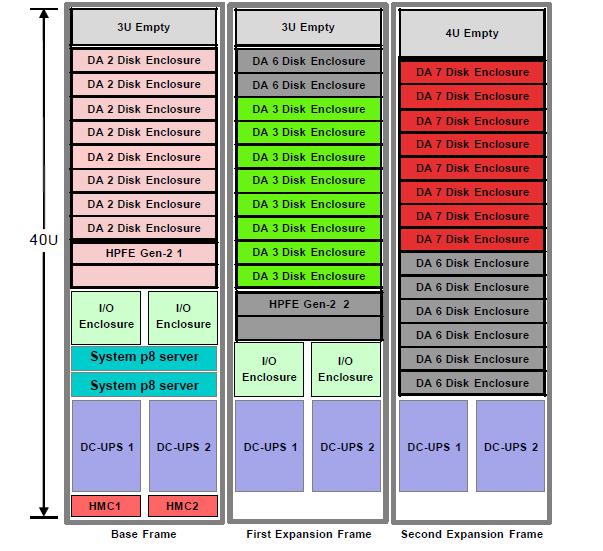

67 DS core GB RAM 1-3 frame méretű 64 host port, 16Gbps 864 drive 96 Flash card 3.7 PB 67

DS8886 8-24 core 128-2048 GB RAM 1-5 frame méretű 128

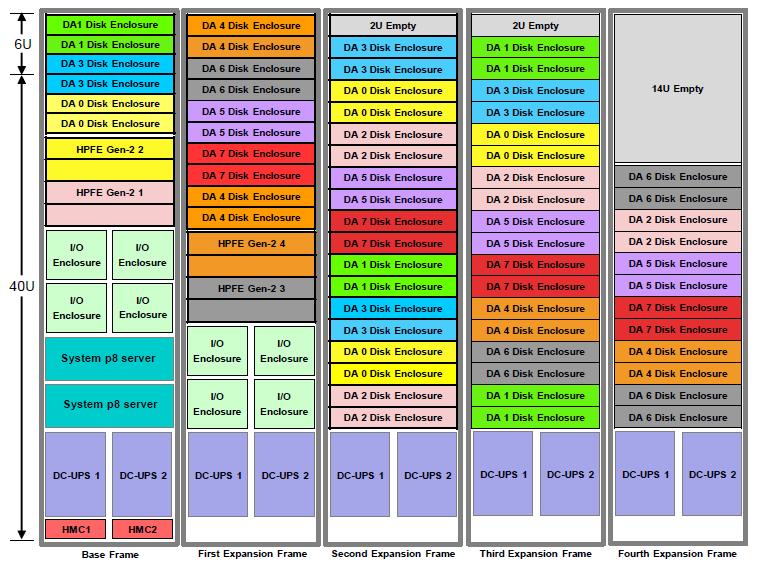

68 DS core GB RAM 1-5 frame méretű 128 host port, 16Gbps 1632 drive 192 Flash card 7.2 PB 68

DS8888 24-48 core 1024-2048 GB RAM 1-2 frame méretű

69 DS core GB RAM 1-2 frame méretű 128 host port, 16Gbps 0 HDD 480 Flash card 11.7 PB 69

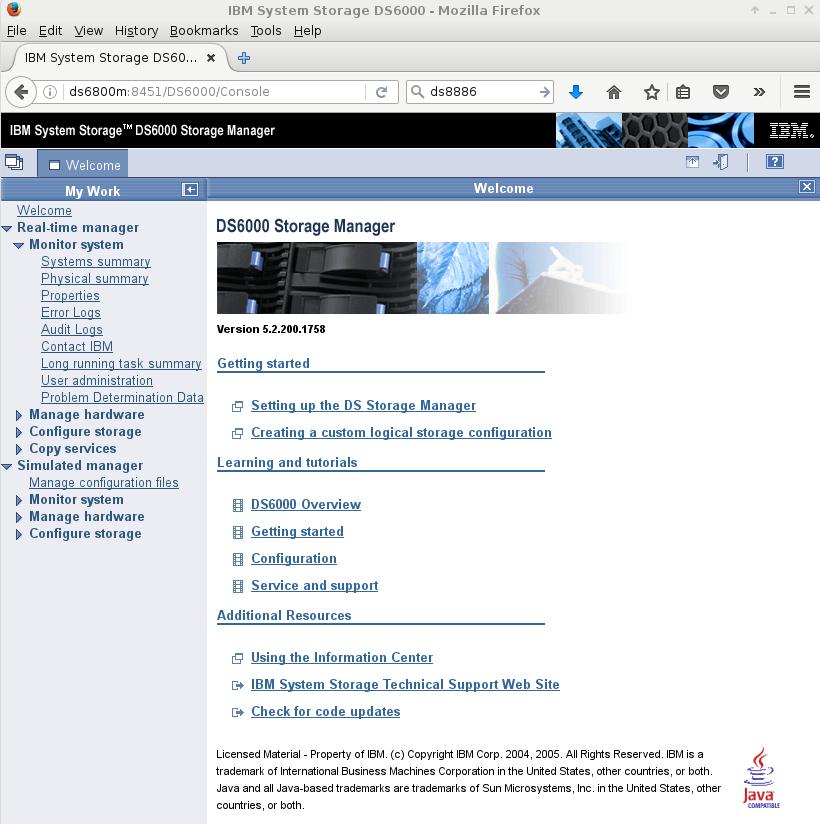

70 DS8 UI CLI: teljes értékű, bármit meg lehet benne tenni programozható ideális tömeges műveletre GUI web alapú könnyebben tanulható legújabb verziói XIV jellegűek 70

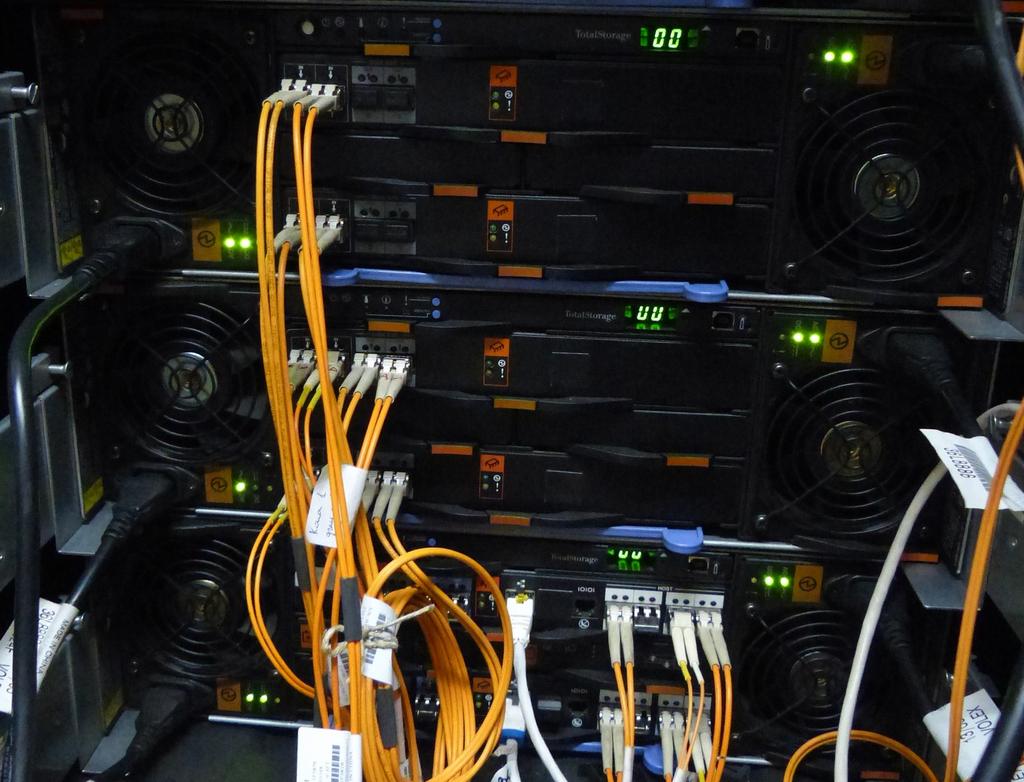

DS6800 97%-ban azonos microcode, mint a DS8000 családban Jelentősen

71 DS %-ban azonos microcode, mint a DS8000 családban Jelentősen kisebb teljesítmény PowerPC alapú vezérlő Rackba szerelhető kivitel 71

72 TAPE bemutatás Korábbi szalag családok Jaguár szalag család Virtuális szalagok TS3500 robotok TS4500 robotok 72

73 Korábbi szalag családok 3420: 1970-től, 6250 bpi, 1/2, közel 200 MB 3480: 1985-től, cartridge, 200 MB, később hardware tömörítés 3490E: 800 MB natív 3590B: 1995-től, 10 GB natív kapacitás, 9 MB/s 3590E,H: 20/30/40/60 GB natív kapacitás 73

74 Jaguár szalag család Jaguar 1 (3592): 300 GB JA médiával, MB/sec Jaguar 2 (TS1130): 700 GB JB médiával (500 GB JA), MB/sec Jaguar 3 (TS1130): 1 TB JB médiával (640 GB JA), MB/sec Jaguar 4 (TS1140): 4 TB JC médiával (1.6 TB JB), MB/sec Jaguar 5 (TS1150): 10 TB JD médiával (7 TB:JC), MB/sec Jaguar 6 (TS1155): 15 TB JD médiával (minden kapacitás natív) 74

75 Virtuális szalagok Probléma: kicsi szalagokat akarnak használni az alkalmazások Megoldás: virtual tape: egy szerver eljátsza, hogy ő sok kicsi szalag (nagy lemezterülettel az adatbázis és az alapadatok számára, jobb esetben késleltetve valóban kikerülnek az adatok szalagra) TS7760: FICON, 496 virtuális drive, 4M volume, 2.64 PB kapacítás TS7760 grid: FICON, 3968 virtuális drive, 4M volume, 21PB kapacítás TS7650G: FC, 1 PB TS7620: FC, 35TB az alkalmazások nagy szalagokat is tudjanak használni 75

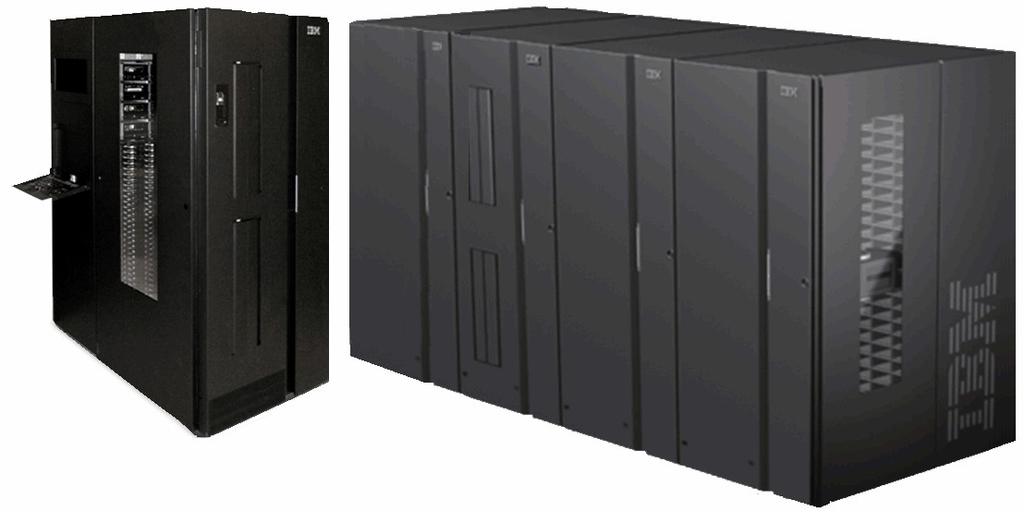

76 TS4500 library 17 frame 128 drive Cartridge PB nativ kapacitás 76

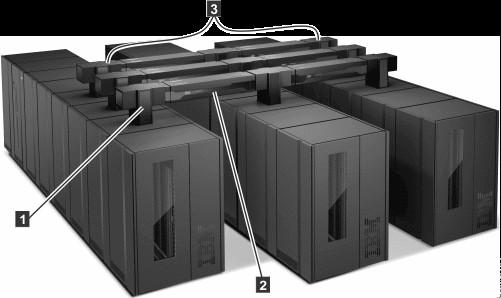

77 TS3500 complex Legnagyobb szalagrendszer 16x15 frame 2700 drive Cartridge 4.5 EB nativ kapacitás 77
