1 IBM BladeCenter a gyakorlatban Kohán Márk System x Field Technical Sales Specialist mark.kohan@hu.ibm.com

2 Tartalom Processzorok, alkalmazások és az IBM Blade szerverek Az IBM BladeCenter H, keret korlátok nélkül Szerver konszolidáció és az IBM BladeCenter Demo

3 Processzorok, alkalmazások és az IBM Blade szerverek

4 Processzorok teljesítménye Core Intensive Latency Intensive Bandwidth Intensive Core Intensive A végrehajtott utasítások sebessége a processzor mag teljesítményétől függ Latency Intensive A végrehajtott utasítások sebessége a memória késleltetési idejétől függ Bandwidth Intensive A végrehajtott utasítások sebessége a memória sávszélességétől függ

5 Xeon kontra Opteron Core Intensive Woodcrest és Tulsa előny, Több mint 20% IBM X3 Xeon a legjobb, Woodcrest és Opteron egyforma Latency Intensive Opteron 2X jobb Bandwidth Intensive Core Intensive A végrehajtott utasítások sebessége a processzor mag teljesítményétől függ Latency Intensive A végrehajtott utasítások sebessége a memória késleltetési idejétől függ Bandwidth Intensive A végrehajtott utasítások sebessége a memória sávszélességétől függ

6 Penge szerverek HS21 2-way Xeon LS41 4-way AMD JS21 PowerPC LS21 AMD Blade Intel Xeon Dual- Quad core processzorral Extrém sűrűség Opcionális belső merevlemez AMD Opteron Dual Core processzorral 4-processzoros bővíthetőség Opcionális belső merevlemez PowerPC processzorral Dual core modell elérhető 32-bit/64-bit megoldás Linux & AIX 5L futtatására AMD Opteron Dual Core processzorral 2-processzoros bővíthetőség DB alkalmazások HPC 32 - vagy 64-bit HPC HPC Virtualizáció , csoportmunka DB alkalmazások Virtualizáció UNIX szerver konszolidáció Virtualizáció Egységes blade keret és infrastruktúra

7 IBM BladeCenter H, keret korlátok nélkül

8 IBM BladeCenter H keret 10 GB Ethernet támogatás 4x Topspin támogatás Infiniband Ethernet és FC bridge 8

9 BladeCenter H InfiniBand Virtual I/O BladeCenter H InfiniBand Switch Module (2) 4X és (2) 12X InfiniBand Blade 1 Blade 1 Blade 2 Blade 2 FC Bridge FC Bridge SAN Fabric InfiniBand Network Blade 3 Blade 3 Blade 14 Blade 14 Ethernet Bridge InfiniBand Switch Module (2) 4X és (2) 12X Ethernet Network 4X InfiniBand InfiniBand (4) 2Gb Fibre Channel (6) 1Gb Ethernet 9

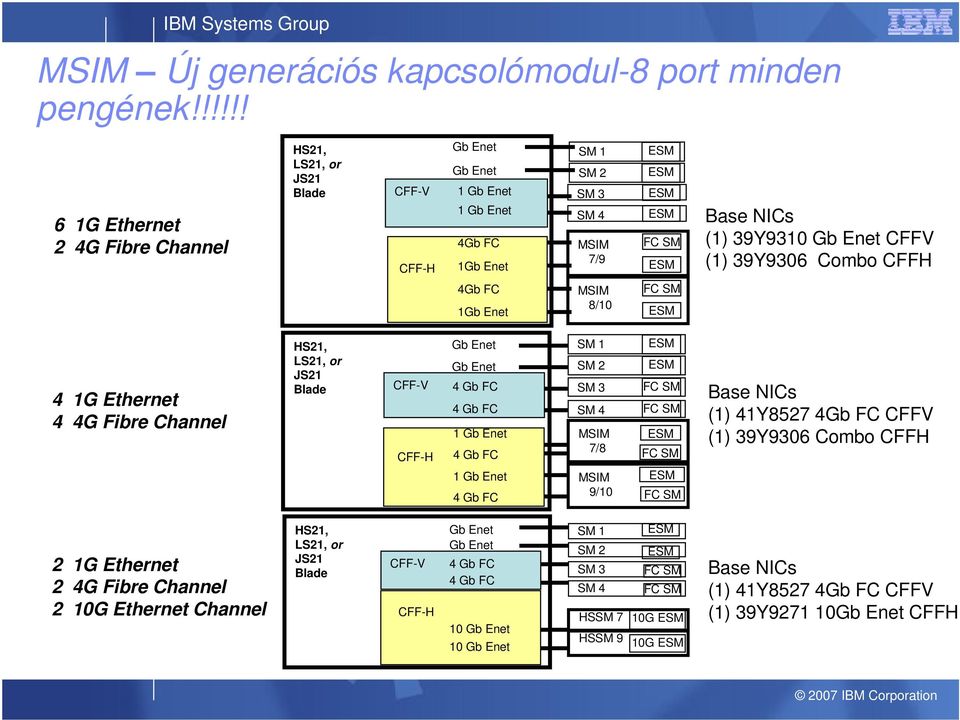

10 MSIM Új generációs kapcsolómodul-8 port minden pengének!!!!!! A virtualizált környezetekben és a fürtözött rendszerek esetében felmerülhet az igény addicionális I/O portokra A BladeCenter H keretben alapértelmezetten 8 darab I/O útvonal áll rendelkezésére a penge szervereknek A Multi-Switch Interconnect Module elérhetővé teszi ezt a 8 portot minden penge szerver(hs21, LS21, JS21) számára MSIM minden hagyományos BladeCenter kapcsolómodult támogat (Eth./Fib.) Dual 4G Fibre Channel HCA Dual Fibre Channel/Ethern et Expansion Card

11 MSIM Új generációs kapcsolómodul-8 port minden pengének!!!!!! 6 1G Ethernet 2 4G Fibre Channel HS21, LS21, or JS21 Blade CFF-V CFF-H Gb Enet Gb Enet 1 Gb Enet 1 Gb Enet 4Gb FC 1Gb Enet SM 1 SM 2 SM 3 SM 4 MSIM 7/9 ESM ESM ESM ESM FC SM ESM Base NICs (1) 39Y9310 Gb Enet CFFV (1) 39Y9306 Combo CFFH 4Gb FC 1Gb Enet MSIM 8/10 FC SM ESM 4 1G Ethernet 4 4G Fibre Channel HS21, LS21, or JS21 Blade CFF-V CFF-H Gb Enet Gb Enet 4 Gb FC 4 Gb FC 1 Gb Enet 4 Gb FC SM 1 SM 2 SM 3 SM 4 MSIM 7/8 ESM ESM FC SM FC SM ESM FC SM Base NICs (1) 41Y8527 4Gb FC CFFV (1) 39Y9306 Combo CFFH 1 Gb Enet 4 Gb FC MSIM 9/10 ESM FC SM 2 1G Ethernet 2 4G Fibre Channel 2 10G Ethernet Channel HS21, LS21, or JS21 Blade CFF-V CFF-H Gb Enet Gb Enet 4 Gb FC 4 Gb FC 10 Gb Enet 10 Gb Enet SM 1 SM 2 SM 3 SM 4 HSSM 7 HSSM 9 ESM ESM FC SM FC SM 10G ESM 10G ESM Base NICs (1) 41Y8527 4Gb FC CFFV (1) 39Y Gb Enet CFFH

12 10Gb Ethernet, BladeCenter H kontra Rack kivitel Rack Megoldás NIC NIC 10Gbps Infrastructure Switch Költségek 14 darab szerver esetén NICs: $1500 * 28 $42, Fiber Cables: $ 150 * 28 $4,200 XFPs: $1200 * 56 $67,200 External Switch Ports: $ 800 * 28 $22,400 10Gbps dualport NIC Total $135,800 US 10Gbps XFP Transceiver (üvegszál opció) 10Gbps Infrastructure Switch NICs: $ $3000 Switch ports: $800-$5000 XFPs: $1200-$

13 10Gb Ethernet, BladeCenter H kontra Rack kivitel BladeCenter H 10G I/O card 10Gbps XFP Transceiver Nortel 10Gbps 10Gbps Infrastructure Switch 14 darab penge szerver költségei Dual Port Exp: $899 * 14 $12,586 Fiber Cables: $150 * 0 $ 0 XFPs: $1200 * 12 $ 14,400 Nortel 10Gb Switch Module: $ 490 * 40 $19,600 Total $46,586 US Blade BladeCenter H Nortel 10Gb 10Gbps Infrastructure Switch 65% -os megtakarítás az IBM BladeCenter H használatával Dual Port Exp Card: $899 Switch ports: $490 XFPs: $

14 Szerver konszolidáció és az IBM BladeCenter

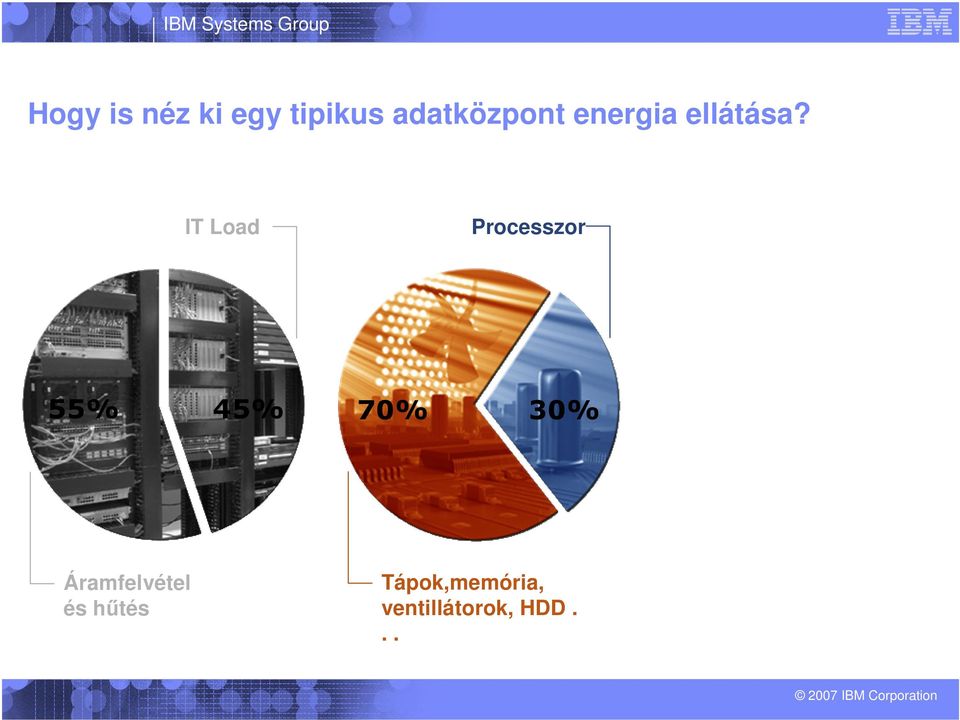

15 Hogy is néz ki egy tipikus adatközpont energia ellátása? Data Centre IT Load 55% 45% Áramfelvétel és hűtés Data source: Creating Energy-Efficient Data Centres,, U.S. Department of Energy, Data Centre Facilities and Engineering Conference, May 18, 2007

16 Hogy is néz ki egy tipikus adatközpont energia ellátása? Data Centre Server hardware IT Load Processzor 55% 45% 70% 30% Áramfelvétel és hűtés Tápok,memória, ventillátorok, HDD...

17 Hogy is néz ki egy tipikus adatközpont energia ellátása? Data Centre Server hardware Server loads IT Load Processzor Aktív 55% 45% 70% 30% 80% 20% Áramfelvétel és hűtés Táp modulok, memória, ventillátorok, HDD.. Passzív

18 IBM Blade kontra rack szerver

19 Fizikai értelemben vett szerver konszolidáció

20 Szerver installálás Operációs rendszer másolat Volume copy IMAGE Microsoft Linux IMAGE-k Microsoft Linux

21 Operációs rendszer váltás BOOT BOOT Microsoft Linux Microsoft Linux

22 Virtualizáció VMware és-vagy Xen szerver technológia Virtual Center megoldások ESX ESX ESX ESX Virtuális gépek felhasználásával a szerver egyedek száma akár háromszorosára is növelhető a teljesítmény csökkenése nélkül A virtuális gépek leállás nélkül mozgathatók a fizikai gépek között 2005 IBM Corporation

23 DEMO: IBM Director IBM Power Executive IBM Virtual Manager UpdateXpress Server

24 IBM BladeCenter tesztelés lehetősége IBM Innovation Center A teljes IBM hardver portfólió megtalálható Technikai support Ingyenes gépidő teszteléshez Végfelhasználói Demo Bladecenter biztosítása 2-4 hétre
