2 VMware View event IBM megoldások a desktop virtualizációhoz VMware View event, március 17. Farkas Miklós, IBM System x FTSS március 17.

3 Tartalom VMware View áttekintés Hagyományos Desktop gépes környezet hátrányai VMware View teljes összkép (View Composer, Thinapp) Disaster Recovery a Desktop gépeknek is! VMware View DR megvalósítás (SRM) Automatizált DR előnyei IBM HW portfólió VMware virtualizációra IBM HS22V penge szerver virtualizációra ex5 architektúra és portfólió DevonIT vékony kliensek 3

4 Desktop Infrastruktúra Kihívások Külső elérés Mobil és távoli munkavégzés Outsource munkafolyamatok Szerződéses munkaerő PC-k korlátozott menedzsmentje Frissítések kezelése Biztonság Audit megfelelőség PC hardver Többféle modell és típus Frissítési ciklus Komplex menedzsment Üzembe helyezés Támogatás Biztonság 4

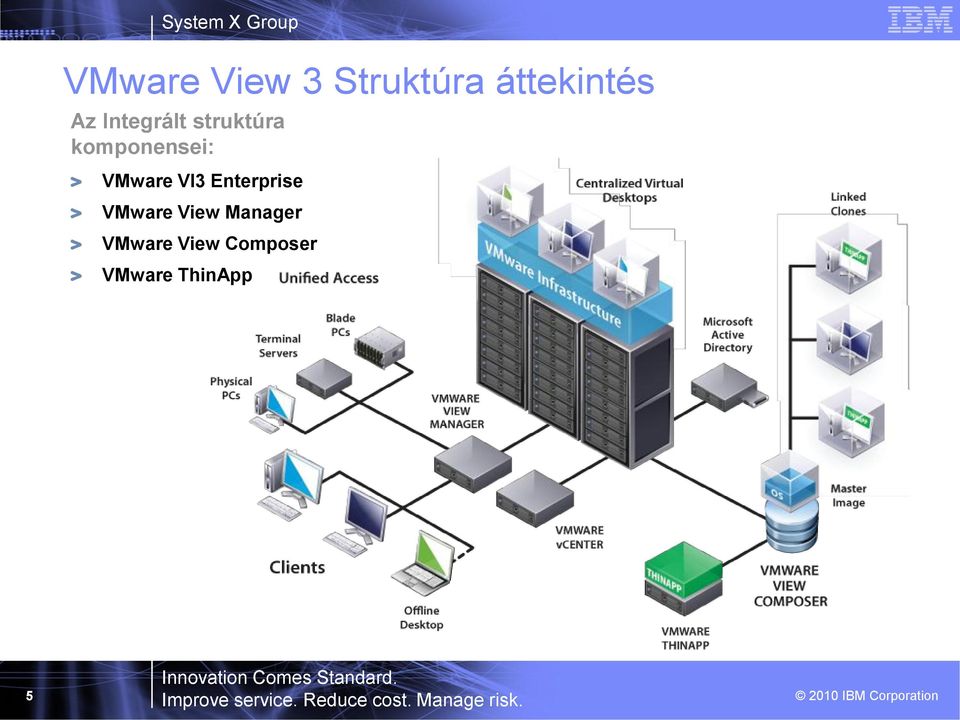

5 VMware View 3 Struktúra áttekintés Az Integrált struktúra komponensei: VMware VI3 Enterprise VMware View Manager VMware View Composer VMware ThinApp 5

6 Desktop gépek előállítása View Composer-rel V1 View Composer egy replikát készít a mintaként megadott virtuális gépből Replika Base Image + Snapshot Virtual Infrastructure 6

7 Desktop gépek előállítása View Composer-rel V1 A replika alapján linked clone használatával, majd véglegesítés QuickPrep alkalmazásával (Pl: Domain) Replika OS Data Disk User Data Disk Base Image + Snapshot Virtual Infrastructure 7

8 Desktop gépek előállítása View Composer-rel V1 Replika Profile adatok tárolása a Felhasználó Specifikus tárterületen, az első bejelentkezés után jön létre Base Image + Snapshot Virtual Infrastructure 8

9 Desktop gépek előállítása View Composer-rel V1 Egyéb adatok elérése a CIFS tárolóról Replika Base Image + Snapshot Virtual Infrastructure 9

10 Desktop gépek előállítása View Composer-rel V1 Replika A végeredmény a távoli Desktop OS. Base Image + Snapshot Virtual Infrastructure 10

11 BC\DR Opciók Manuális BC\DR Template másolat készítése a DR Site-on View Szerver Replika Pool-ok definiálása a felhasználók számára (Template alapján) Felhasználói adatok manuális replikációja Automatizált BC\DR Site Recovery Manager VMware SRM 11

12 A Site Recovery Manager főbb előnyei Disaster Recovery funkciók kiterjesztése Az alap VMware funkciók kiterjesztése nem csak adatközponton belül, hanem a vállalat egészére nézve Átállási időtartam drasztikus csökkentése Automatizált feladatok, folyamatos Storage replikáció Egyetlen gombbal aktiválni lehet az átállási folyamatot, ezáltal az összes SRM alá bevont VM automatikusan átáll Az átállási folyamat sikerének növelése System state replikáció biztosítja az összes gép számára a konzisztens adatkörnyezetet Hardverfüggetlenség semlegesíti az eltérő HW konfigurációból fakadó problémákat Teszt lehetőségek biztosítják a DRP kidolgozását, véglegesítését, finomhangolását. Időszakos tesztek végrehajtása, audit követelmény megfelőség 12

13 Miért fontos a Desktop gépek védelme? A gold image installálása és konfigurációja időigényes és bonyolult A cégek általában több Gold Image -el rendelkeznek. Ezek leginkább a szervezeti egységekhez igazodnak Az Image menedzsment jóval egyszerűbben kivitelezhető a VIEW Desktop gépeken. Frissítések kezelése, verziókövetés, alkalmazás frissítés. OS Image-ek replikációja és védelme, hasonlóan a felhasználói adatokhoz. Felhasználói adatok visszaállítása Központosított adattárolás, és backup CIFS share megoldások alkalmazása következtében egyszerűsített felügyelet: Kvóta menedzsment Külön diszk lehetőség minden felhasználó számára. Ez dinamikusan csatolható, menthető, replikálható. Felhasználó specifikus könyvtárak tárolása Felhasználók elérését is biztosítani kell egy esetleges átállást követően VMware View biztosítja a hozzáférést minden egyes munkaállomásról (Unified access) Az SRM lehetővé teszi a virtulaizált infrastruktúra automatizált védelmét egyszerűsített formában. Ennek következtében egy elérhető áron teszi lehetővé a Disaster Recovery-t. 13

14 Hogyan is néz ki a kombinált (VIEW + SRM) architektúra? SRM Unified Storage 14

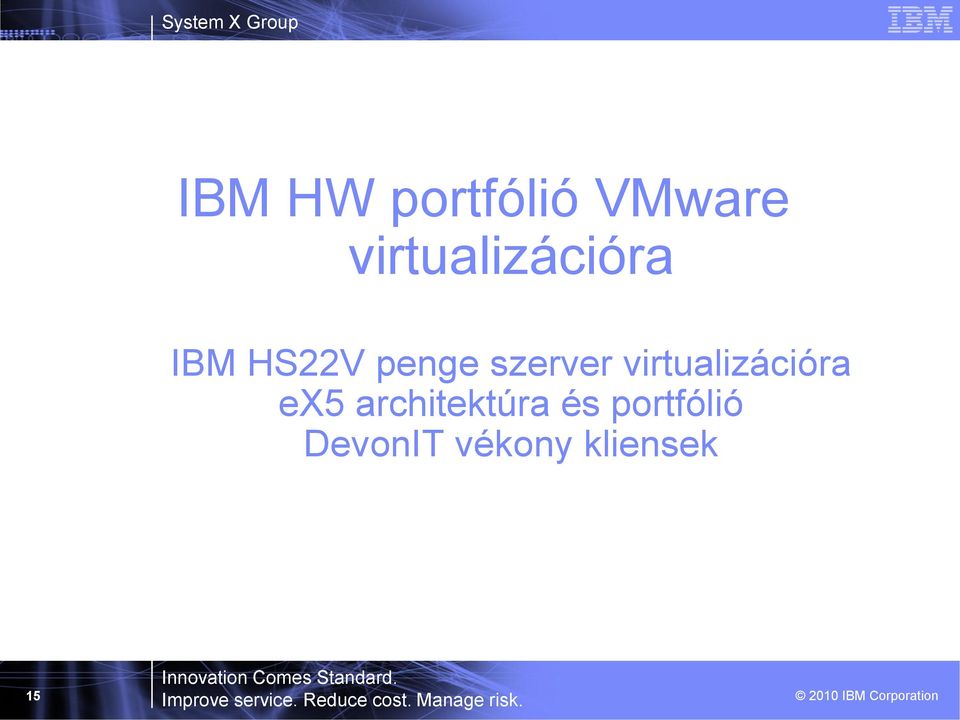

15 IBM HW portfólió VMware virtualizációra IBM HS22V penge szerver virtualizációra ex5 architektúra és portfólió DevonIT vékony kliensek 15

16 IBM System x és BladeCenter, teljes portfólió az x86 világában Cluster 1350 & idataplex Enterprise Server Consolidation, Virtualization, Enterprise Workloads (SQL, SAP, Oracle) BladeCenter HPC, Cloud, Grid Scale Up Infrastructure Simplification, Application Serving, Energy Efficiency 16 Scale Out Single Applications, , file, print, web System x Rack and Tower

17 A Penge szerverek pozicionálása (HS széria) Adatbázis kiszolgálás / Konszolidáció (virtualizálás) Enterprise Performancia Üzleti alkalmazások (SAP, ERP, kisebb adatbázisok) HS12 Uni HA HS22 Infrastruktúra (fájlszerver, Low Cost nyomtatás,megoszt 1 Socket 2 Socket ás) 17 DP Balanced General Purpose Virtualization HS22V DP Virtualization HPC HS22V Magas sűrűség, magas performancia (Nehalem), virtualizációra optimalizálva 18 DIMM slot, még több virtualizált szerver adott CPU-ra vetítve Integrált HW RAID 0,1 és SSD HS22 Általános felhasználású szélesen skálázható szerver, minden célra Széles skálázhatóság Jó ár/érték mutató Kompromisszum mentes konfigurálhatóság HS12 Alacsony fogyasztású, jó árfekvésű szerver kisebb terhelések kiszolgálására Beruházáscsökkenés RAS funkciók Könnyű telepítés és menedzsment

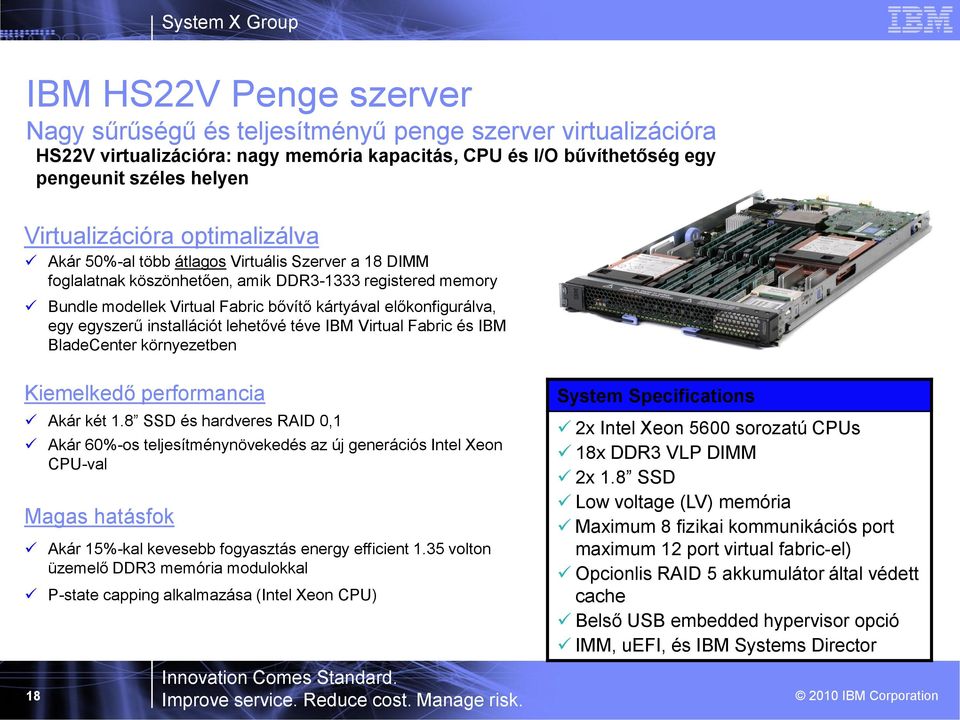

18 IBM HS22V Penge szerver Nagy sűrűségű és teljesítményű penge szerver virtualizációra HS22V virtualizációra: nagy memória kapacitás, CPU és I/O bűvíthetőség egy pengeunit széles helyen Virtualizációra optimalizálva Akár 50%-al több átlagos Virtuális Szerver a 18 DIMM foglalatnak köszönhetően, amik DDR registered memory Bundle modellek Virtual Fabric bővítő kártyával előkonfigurálva, egy egyszerű installációt lehetővé téve IBM Virtual Fabric és IBM BladeCenter környezetben Kiemelkedő performancia Akár két 1.8 SSD és hardveres RAID 0,1 Akár 60%-os teljesítménynövekedés az új generációs Intel Xeon CPU-val Magas hatásfok Akár 15%-kal kevesebb fogyasztás energy efficient 1.35 volton üzemelő DDR3 memória modulokkal P-state capping alkalmazása (Intel Xeon CPU) 18 System Specifications 2x Intel Xeon 5600 sorozatú CPUs 18x DDR3 VLP DIMM 2x 1.8 SSD Low voltage (LV) memória Maximum 8 fizikai kommunikációs port maximum 12 port virtual fabric-el) Opcionlis RAID 5 akkumulátor által védett cache Belső USB embedded hypervisor opció IMM, uefi, és IBM Systems Director

19 IBM Penge szerver HS22V Max memória DP penge virtualizációra Plusz feature IMM & UEFI P-State Capping TPM 1.2 Light Path Diagnostics PCI Expansion Penge Beépített USB opció (Embedded Hypervisor) Redundáns tépellátás és SERDES portok 18x VLP DDR3 Memória (144GB Max / 1333MHz Max) Azonos I/O mint a HS22- ben (1x CIOv + 1x CFFh) 19 2x 1.8 SSD NHS RAID 0/1 2x Intel Xeon 5500 or 5600 Sorozatú Processzorok

20 IBM Penge Szerver HS22V Max memória DP penge virtualizációra Plusz feature IMM & UEFI P-State Capping TPM 1.2 Light Path Diagnostics PCI Expansion Penge 18x VLP DDR3 Memória (144GB Max / 1333MHz Max) Beépített USB opció (Embedded Hypervisor) Redundáns csatlakozás 20 2x 1.8 SSD NHS RAID 0/1 2x Intel Xeon 5500 vagy 5600 (1x CIOv + 1x CFFh)

21 Bővítőkáryta választék CIOv a vertikális keret rekeszekbe (normél fabric) és CFFh horizontálisba (high speed) Hagyományos fabric bővítőkártya CIOv CIOv opciók: 1Gb Ethernet 3Gb SAS Passthrough 3Gb SAS RAID 5 w/ BBC 4Gb Fibre Channel (QLogic) 8Gb Fibre Channel (Emulex and QLogic) High Speed bővítőkártya CFFh CFFh opciók: Minden CFFh bővítő: 8Gb / 1Gb Fibre Channel 10Gb adapters FcOEE adapters InfiniBand adapters Virtual Fabric adapters 21

22 Teljes körű menedzsment funkcionalitás Upward Integration modul a Tivoli felügyeleti rendszerekhez IBM Systems platform mendzsment: System x, BladeCenter, Power Systems, System z and storage IBM Tivoli IBM Director szerver Egyszerű használhatóság Fizikai és virtuális gépek menedzsmentje heterogén környezetben WEB-es gyűjtőfelület a megújult eszközökhöz ToolsCenter Szerver telepítéshez, konfiguráláshoz fellelhető eszközök Bootable Media Creator (FW frissítésre) UEFI szabvány amely egységes az x86 szerverek között Integrated Management Module (IMM) Egységes menedzsment processzor diagnosztikára és távoli elérésre Unified Extensible Firmware Interface (UEFI) Új generációs BIOS 22

23 ex5 technológia mérföldkövei 5 th Gen: a legújabb generáció 2 nd Gen: Az első x86 szerver #1 Benchmark eredményekkel 4 th Gen: Az első x86 szerver túl az 1 Millió tpmc-n 3 rd Gen: Az első x86 szerver Hot-Swap memóriával th Generation 1 st Gen: Az első x86 szerver skálázható 16 processzorig st Generation nd Generation rd Generation th Generation 23

24 ex5 technológia a piacvezető x86-os platformokon Skálázható 4 processzoros szerver, a termékvonal továbbfejlesztett példánya 4U / 4-Way Scalable ex4 architektúra számításigényes feladatokra x3850 X5 / x3950 X5 HX5 x3690 X5 Skálázható penge szerverek, beruházásvédelem Skálázható 2 processzoros szerverek, portfólió bővítés 24

25 QPI QPI QPI EXA QPI QPI QPI EXA EXA EXA EXA EXA EXA EXA System X Group ex5 skálázhatóság, és flexibilitás x3850 X5 / x3950 X5 Skálázhatóság x3850 X5 4U x3950 X5 4U x3950 X5 4U x3690 X5 Skálázhatóság x3690 X5 2U x3690 X5 2U HX5 Skálázhatóság Memory Drawer 1U x3850 X5 4U Memory Drawer 1U x3690 X5 2U x3690 X5 2U QPI QPI x3950 X5 4U Memory Drawer 1U x3950 X5 4U Memory Drawer 1U QPI QPI QPI Ghidorah 4U Megalon-32 x3690 X5 2U 2U Memory Drawer 1U x3690 X5 2U X3950 X5 4U Memory Drawer 1U x3950 X5 4U Memory Drawer 1U x3950 X5 4U Memory Drawer 1U QPI QPI QPI QPI Ghidorah 4U Memory Drawer 1U Memory Drawer 1U Ghidorah 4U Ghidorah 4U Memory Drawer 1U Memory Drawer 1U Ghidorah 4U Memory Drawer 1U 25 2P, 16D 30mm 4P, 32D 60mm 6P, 48D 90mm 8P, 64D 120mm 2P, 40D 60mm 4P, 80D 120mm

26 26 Devon IT bármely jellegű feladatra Power User Távoli gép (Remote Workstation) Knowledge Workers Virtuális Desktop & 1:1 Task Workers Terminál szerver vagy Virtuális Desktop Major PC Replacement Cycles M Total Business Desktop Units (2009) projected with 15-20% thin client Source: IDC, Gartner, IBM, HP 26

27 27 TC2 Vékony kliens CPU: VIA Eden 400MHz TC2B: 512MB Flash, 256MB RAM TC2C: 1GB Flash, 512MB RAM Clients: Embedded Firefox Browser RDP, ICA, Citrix Desktop Receiver, VMware View Client, Leostream, No Machine (NX), X11, XDMCP, VNC Up to at 24bit colorports4 USB VGA (DB-15) 1 PS/2 1 RJ-45 10/100 EthernetAudioOutput: 1/8 inch mini 1W internal speaker Input: 1/8 inch mini microphone 27

28 TC4 Vékony Kliens CPU: VIA Eden 1Ghz Memory: 512MB DDR2 RAM1G DOM Clients: RDP, ICA, X Client, NX (NoMachine), VNC (Remote Shadowing), Sun Global Desktop, Leostream Connection Broker, VMware View Client, Embedded Browser Display up to x 32 bit Ports: Two serial ports One parallel port Four USB ports (2 front, 2 rear) Two PS/2 ports One VGA port (D-Sub 15 pin male) One DVI-I port Line In(Mic)/Line Out AudioBuilt-in 1w speaker 28

29 29 TC5 Vékony kliens Devon IT saját fejlesztésű modellje Intel Atom 1.6GHz Processor 1 GB DDR 2 RAM 2 GB DOM 4 USB 2.0 Ports 2 DVI Connectors 1 Audio-In Mic Jack (3.5mm) 1 Audio-Out Jack (3.5mm) DeTOS w/ Browser, XPe, PXE or customer-specified operating system 29

30 30 HC12 Távoli munkaállomás Additional standard PCIe and PCI slots for excellent flexibility Windows Logo d Next Generation Intel 5400 Chipset Choice of Dual and Quad Core processors Follow on to HC10 and TC10 Industry standard Rack Mounted, (not specific to BladeCenter) Wide Choice of workstation class OpenGL graphics cards 30

31 31
