Infinity CentralStation Wide Betegmonitorozó megoldás

Átírás

1 Infinity CentralStation Wide Betegmonitorozó megoldás Az átfogó, valós idejű és retrospektív klinikai adatok megjelenítése segíti a beteg számára optimális ápolási döntések meghozatalát. Az Infinity CentralStation Wide a hemodinamikai élettani jeleket kombinálja az összekapcsolt lélegeztetőgépek, anesztéziás gépek és laboratóriumi rendszerek adataival. Egyetlen widescreen kijelző (546 mm/21,5 hüvelyk) vagy két kijelző és egy hangszórópár is felszerelhető. Egészítse ki opcionális eszközökkel, többek közt érintőképernyővel, billentyűvel és egérrel. D Valós idejű hullámformák, paraméterek és riasztások megjelenítése akár 64 ágy melletti és beteg által viselhelt telemetriás Ininity monitorról: 32 db két képernyőn és további 32 db felügyeleti módban A felhasználó által választható lehetőségek: jelentések előnézete; nappali/éjszakai riasztási hangerő; riasztási minták; független hangerő-beállítás minden riasztási fokozathoz; a főkijelző személyre szabott beállításai csoportosított paramétermezőkkel és kijelzőnként 1 16 konigurálható betegággyal. Adatok és riasztások integrálása a Dräger legújabb generációs lélegeztetőgépeiről, altatógépeiről és betegmonitorozó rendszereiről

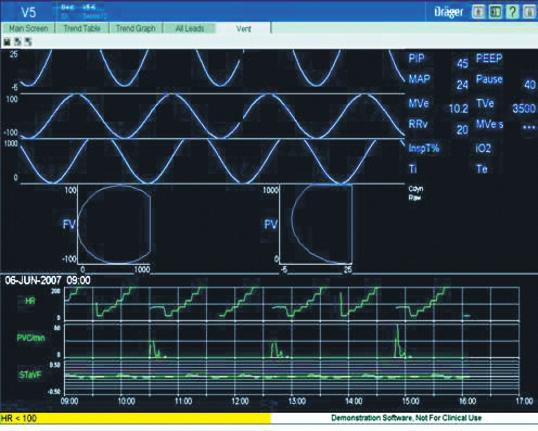

2 02 Infinity CentralStation Wide Előnyök Személyre szabható főképernyő Ha az osztott képernyő engedélyezve van, az Infinity CentralStation Wide lehetőséget nyújt a főképernyő konfigurálására kijelzőnként akár csak egy, akár összesen 16 beteg részére. Akár 25 sablon konfigurálható, amelyek lehetővé teszik a személyre szabott betegparaméterek megrendelését a betegágy mellől. A betegparaméterek személyre szabhatók az egyéni nézetben is, ha különleges betegmegfigyelésre van szükség. Eseményalapú és teljes körű adatmegjelenítés Az Infinity CentralStation Wide alapváltozatban két órányi eseményalapú és teljes körű adatmegjelenítést biztosít. Ha ennél komplexebb monitorozásra van szükség, válassza a bővített rendszert, amely 120 órányi eseményalapú és teljes körű adatmegjelenítést, illetve betegenként akár 16 hullámforma, valamint 1000 aritmás és riasztási esemény tárolását biztosítja. Az eszközkészletben biztosított EKG-mérőkörzők leegyszerűsítik az elemzést. ST-szegmensanalízis Az Infinity CentralStation Wide által regisztrált ST-elváltozások vizsgálatával azonosíthatók az iszkémiás esetek. Az aktuális komplexumok és a rendszerben tárolt referencia QRS-komplexumok összevetésével a nagyon kis elváltozások is észlelhetők. A betegek követése Az Infinity CentralStation Wide összeállítja és karbantartja a teljes körű és eseményrekordokat az egyik ápolóegységből a másikba áthelyezett betegek esetében. A korábban regisztrált adatokat átfogó, könnyen hozzáférhető kórtörténetekké alakítja. Minden eseményt típus szerint sorol be és csoportosít, ami megkönnyíti a beteg kezelésre adott reakciójának vizsgálatát és értékelését. A Dräger betegmonitorok több elvezetéses aritmia analízis algoritmus (Arrhythmia Classification Expert, ACE ) segítségével észlelik az aritmiás eseményeket. Infinity VentCentral A VentCentral alkalmazás lélegeztetési és hemodinamikai adatokat gyűjt, amelyek segítik a beteg légzési rendellenességeinek és a kezelés hatásának vizsgálatát. Lélegeztetési beállításokat, légzési hullámgörbéket és paramétereket, áramlási-térfogat és nyomás-térfogat hurokgörbéket, valamint laboratóriumi adatokat és trendeket biztosít. 12 elvezetéses nyugalmi EKG 12 elvezetéses EKG-t készítő Infinity monitorokra kapcsolva az Infinity CentralStation Wide diagnosztikai 12 elvezetéses EKG-jelentéseket generál. A mérések és értelmezéseik a Glasgow-i Egyetem gyermek és felnőtt betegekre írt EKG-értelmezési algoritmusán alapulnak. Ez a bizonyított eredményekkel rendelkező algoritmus a

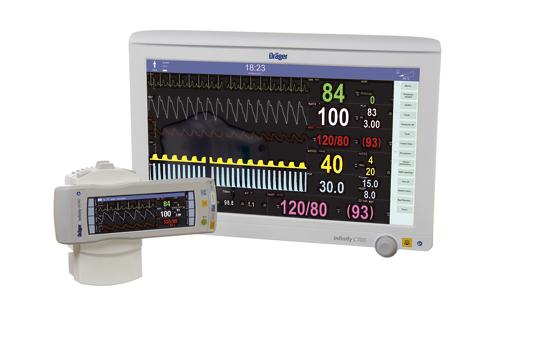

3 Infinity CentralStation Wide 03 Előnyök beteg korát, nemét, rasszát, egészségügyi és klinikai állapotát figyelembe véve végez pontos számításokat, így elősegítve a klinikai döntéshozatalt. Teljes körű EKG-adatok exportálása Az Infinity CentralStation Wide támogatja a nem diagnosztikai EKG-hullámformák (akár 24 órányi adat, beleértve a 12 elvezetéses EKG-kat is) exportálását harmadik felek rendszereibe állandó tárolás, további analízisek elvégzése és jelentések készítése céljával. Trendek megjelenítése Az Infinity CentralStation Wide akár 120 órányi trendet képes tárolni és azokat grafikusan vagy táblázatban megjeleníteni. Az automatikus feldolgozás révén azonosíthatók a kisebb elváltozások is, így információk gyűjthetők a beteg állapotáról és annak változásáról az idő teltével. Ez segíthet a klinikai értelmezésen alapuló korai beavatkozásban. Kapcsolódó Termékek D Infinity Acute Care System Alakítsa át klinikai munkafolyamatait az Infinity Acute Care System rendszerrel! Több paraméteres monitora együttműködik a hálózatba kapcsolt, orvosi minőségű munkaállomással, ezáltal valós idejű életjeleket, illetve a kórházi klinikai rendszerekhez és adatkezelő alkalmazásokhoz való hozzáférést biztosít, hogy az ellátás helyén rendelkezésre álljon a betegadatok átfogó köre és hatékony elemző eszközök.

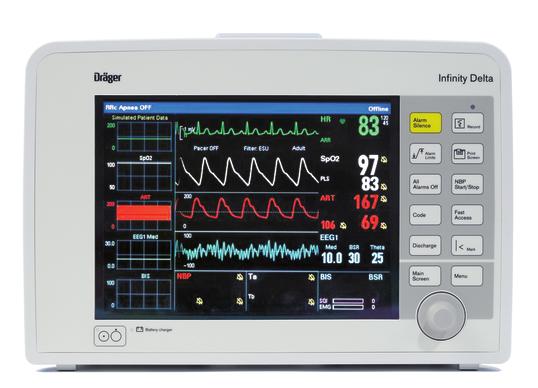

4 04 Infinity CentralStation Wide Kapcsolódó Termékek Infinity Delta MT A Delta monitorral folyamatosan monitorozhat felnőtt, gyermek és újszülött betegeket az ágy mellett és szállítás közben is, szükségtelenné téve egy külön szállításhoz használt monitor alkalmazását. Bármilyen állapotú betegnél használható a kórház egéz területén. D Infinity M300 A járóbetegek ellátásának kezelése kihívást jelent, mert egyensúlyozni kell a mobilitás és a betegbiztonság között. Az innovatív Infinity M300 beteg által viselhető monitor a betegek folyamatos telemetriás felügyeletét biztosítja a kórház meglévő Wi-Fi -hálózatának használatával. Az egység színes képernyője és hangos riasztásai lehetővé teszik, hogy a helyszínen hozzáférjen és reagáljon a beteg állapotára. D Infinity Gateway Suite Használja ki maximálisan a klinikai információs rendszereket. Kombinálja a Dräger monitorozó és terápiás eszközökből származó adatokat a laboratóriumi vizsgálatok eredményeivel, valamint az elektronikus orvosi naplók és klinikai információs rendszerek adataival, a különböző kórházi osztályok között is. Az Infinity Gateway alkalmazások, felületek és fejlesztői eszközök lehetővé teszik az információcserét, ezzel egy átfogóbb képet kaphatunk a betegekről. onenet_diagram_graphic Infinity OneNet Az Infinity OneNet egy innovatív hálózati megoldás, amely biztosítja a kritikus állapotban lévő betegek adatainak biztonságos küldését és fogadását az adott kórházi hálózaton. A OneNet segítségével összekapcsolhatók az ellátás helyén működő Dräger eszközökből származó adatok, és hozzáférhetővé tehetők a teljes kórházi rendszerben és azon kívül is.

5 Infinity CentralStation Wide 05 Műszaki adatok KÖZPONTI FELDOLGOZÓEGYSÉG (CPU) Processzor Intel Tárhely 8 GB RAM, DVD-RW/CD-RW 1 db 1 TB-os HD (alapkiszerelés) 1 db 1 TB-os HD (RAID-adatbázis használata esetén választható) 1 db 128 GB-os SSD (alapkiszerelés) 1 db 128 GB-os SSD (RAID operációs rendszer használata esetén választható) Lemeztömb SATA RAID 1 (választható az operációs rendszerhez és/vagy adatbázishoz) Szoftverfrissítések DVD-ROM Csatlakozók 6 db USB (1 elöl, 5 hátul), 2 db RJ45 LAN-csatlakozó Hálózati kapcsolat Infinity hálózat Videokimenetek 1 db DVI-csatlakozó 2 db DisplayPort-csatlakozó Hangkimenet Külső (USB vagy analóg) és belső (biztonsági) hangszórók az alapkiszerelésben Riasztási fokozatok Alacsony, közepes, magas: hallható és látható jelzések Riasztási minták Infinity, IEC gyors (alapértelmezett), IEC lassú (IEC hangok választható kardiológiai vagy váltakozó tónussal) Beteg/CPU 32 beteg két kijelző esetén 16 beteg egy kijelző esetén Akár 32 beteg felügyeleti módban (háttérben) kivéve az Infinity M300 rendszert Fizikai jellemzők Méretek (ma. x sz. x mé.) 8,8 x 32,5 x 32,4 cm (3,5 x 12,8 x 12,7 in) Tömeg 4,6 kg (10,14 lb) Elektronikai jellemzők Átlagos áramfogyasztás (jellemző) 115/230 V, 0,3/0,2 A Kibocsátott BTU 116 BTU/óra Környezeti jellemzők Hűtés A processzort ventilátor és hűtőborda hűti A készülékházat 80 mm-es ventilátor hűti A tápegység hűtését külön ventilátor biztosítja Hőmérsékleti tartományok Üzemi: 5 és 40 C között (41 és +104 F között) Tárolási: -20 és +60 C között (-4 és +140 F között) Tengerszint feletti magasság (légköri nyomás) Üzemi: hpa Tárolási: hpa Relatív páratartalom (nem lecsapódó) Üzemi: 10 95% Tárolási: 10 95% Kibocsátott zaj < 46 db 1 méteres távolságból Felhasználói kezelőszervek Bemenet Szabványok és megfelelőség Elektronikai biztonság: IEC / UL EMC EN/IEC (CISPR 11, B osztály) USB-kompatibilis billentyűzet és USB-kompatibilis optikai egér az országhoz illő készletben Rendelhetők Dräger márkájú érintőképernyők

6 06 Infinity CentralStation Wide Műszaki adatok KIJELZŐK Típus TFT aktív mátrixos LCD védőréteggel Kijelző méretei Támogatja az 546,1 mm (21,5 hüvelyk) széles képernyőt vagy az 558,8 mm (22 hüvelyk) széles képernyőt Bemenet DVI-D, 15 tűs D-Sub VGA Használható kijelzési terület (ma. x sz.) 477 x 268 mm (18,8 x 10,6 in) Érintőképernyő (opcionális) Rezisztív érintési technológia, USB-vezérlő Natív felbontás 1680 x 1050 Betekintési szög (vízszintes x függőleges) 178 x 178 Fizikai jellemzők Méretek (ma. x sz. x mé.) 378 x 525,3 x 180 mm (14,9 x 20,2 x 7,1 in) Tömeg 7,2 kg (15,87 lb) VESA-állvány 100 x 100 mm (3,9 x 3,9 in) Elektronikai jellemzők Áramfogyasztás <50 W Teljesítményfelvétel VAC, 50/60 Hz Környezeti jellemzők Hőmérsékleti tartományok Üzemi: 5 és 40 C között (41 és +104 F között) Tárolási: -10 és +60 C között (-14 és +140 F között) Szabványok és megfelelőség FCC, CE, UL (C&US), IEC , RoHS, EAC VÁLASZTHATÓ SZÜNETMENTES TÁPEGYSÉG (620 VA, 120 V, 220 V) A szünetmentes tápegység külön megvásárolható, azonban ajánlott, ha folyamatos használat szükséges a rövid áramszünetek során, valamint a rendszer áramingadozásoktól való védelme érdekében. Kimeneti csatlakozók 120 V: (4) NEMA 5 15 R 230 V: (1) IEC 320 C13 (3) IEC 320 C13 (2) IEC-áthidalók Fizikai jellemzők Méretek (ma. x sz. x mé.) 168 x 119 x 368 mm (6,6 x 4,7 x 14,5 in) Tömeg 12,3 kg (27 lbs) Elektronikai jellemzők Hullámforma típusa Hozzávetőlegesen megközelíti a szinuszhullám formáját Bemeneti feszültség 120 V-os szünetmentes tápegységgel: Névleges bemeneti feszültség: 120 V Bemeneti feszültség a fő műveleteknél: V 230 V-os szünetmentes tápegységgel: Névleges bemeneti feszültség: 230 V Bemeneti feszültség a fő műveleteknél: V Bemeneti frekvencia (Hz) Hz ± 3% (automatikus érzékelés) Túlfeszültség elleni védelem minősítése 120 V: 412 J 230 V: 320 J Akkumulátor töltési ideje átlagosan 5,5 óra Biztonsági idő 15,7/5,5 perc (részleges/teljes töltés) Belső akkumulátorok Karbantartást nem igénylő ólomsavas akkumulátor felfüggesztett elektrolittal szivárgásmentes Állapotjelzők LED-lámpa jelzi az akkumulátor cseréjének szükségességét, a túlterhelést és az akkumulátoros üzemmódot

7 Infinity CentralStation Wide 07 Műszaki adatok Környezet Max. kimeneti teljesítmény 390 W, 6 A Maximális bemeneti teljesítmény 10 A Hangos riasztás Bekapcsolt riasztás Akkumulátor Lemerülő akkumulátor jelzése Riasztás Folyamatos riasztás túlterhelés esetén Hőmérsékleti tartományok Üzemi: 0 és 40 C között (32 és 104 F között) Tárolási: -15 és 45 C között (5 és 113 F között) Tengerszint feletti magasság Üzemi: m Tárolási: m Relatív páratartalom (üzemi) 0 95% Kibocsátott zaj Az egység felületétől egy méterre 45,0 dba Üzemi hőkibocsátás 70 BTU/óra Szabványok és megfelelőség 120 V: CSA, FCC Part 15 Class A, UL V: CE, GOST, VCCI, VDE, RoHS

8 08 Infinity CentralStation Wide Nem minden termék, és termékfunkció, illetve szolgáltatás kerül értékesítésre minden országban. A katalógusban említett termékelnevezések és védjegyek csak egyes országokban kerültek regisztrálásra és nem felt.tlenül abban az országban ahol ez a katalógus kiadásra került. Kérem a jelenlegi állapot megtekintéséhez látogasson el a weboldalra. KÖZPONT HUNGARY Drägerwerk AG & Co. KGaA Moislinger Allee Lübeck, Németország Dräger Medical Magyarország Kft. Szent László út Budapest Tel: Fax: medical.hungary@draeger.com. Gyártó Draeger Medical Systems, Inc Quarry Road Telford, PA 18969, USA Locate your Regional Sales Representative at: Dräger - South East Europe Regional Management South East Europe Perfektastrasse 67 A-1230 Wien, Austria Tel: Fax: contactsee@draeger.com SCP Změny vyhrazeny 2019 Drägerwerk AG & Co. KGaA Megjegyzések
