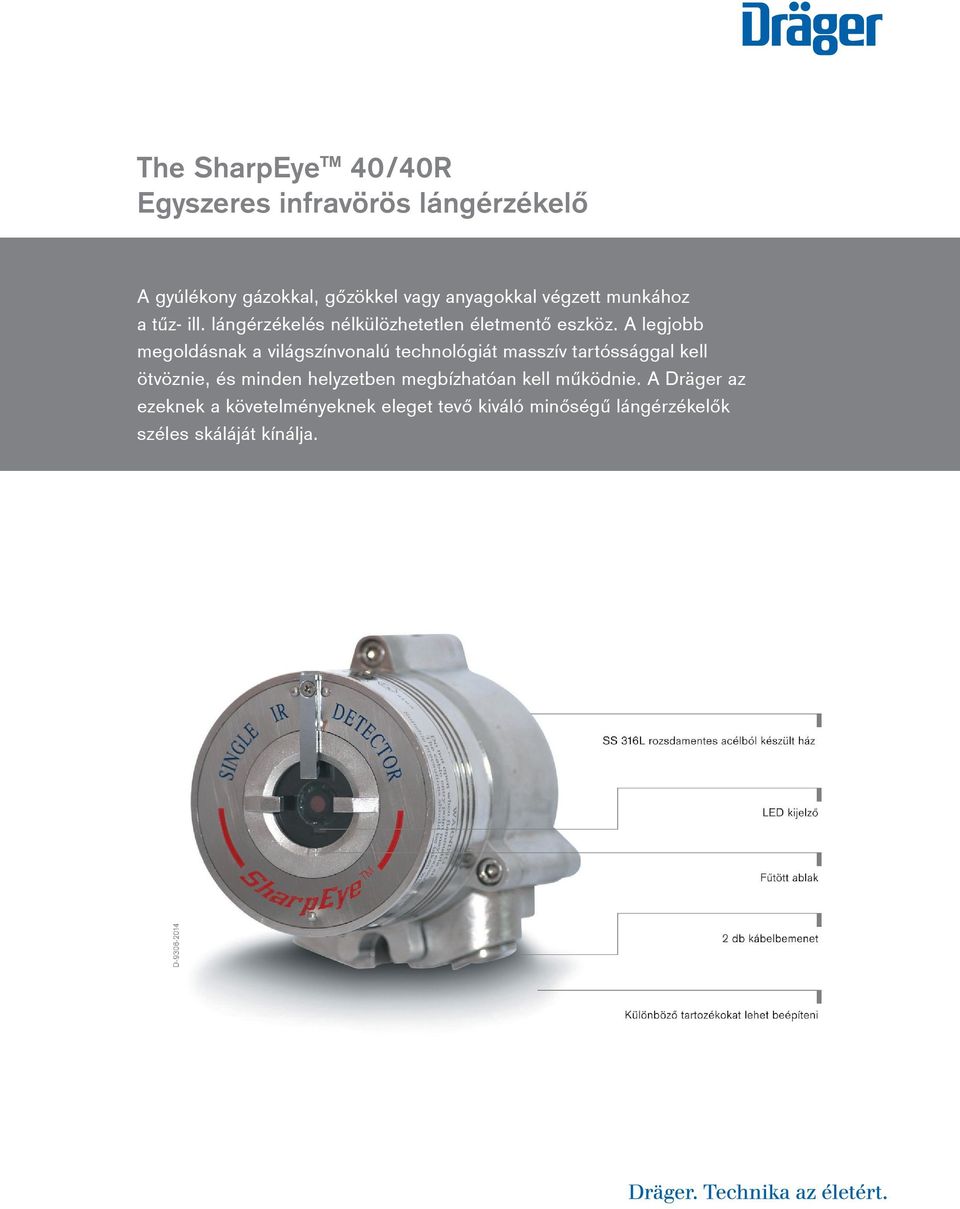

1 The SharpEye 40/40R Egyszeres infravörös lángérzékelő kell ötvöznie, és minden helyzetben megbízhatóan kell működnie. A Dräger az ezeknek a követelményeknek eleget tevő kiváló minőségű lángérzékelők széles skáláját kínálja.

2 02 The SharpEye 40/40R Előnyök Költséghatékony, rengeteg képességgel A Dräger által kínált SharpEye 40/40R típusok korszerű lángelemző eszközöket használnak szénhidrogén alapú üzemanyag és gáz tüzek gyors észlelésére. Azzal a képességével, hogy korai figyelmeztetést tud adni 4,5 μm-es lángoló tüzekről és hogy védett a más IR források által okozott téves riasztásoktól, mint amilyen a napfény és IR projektorok a 40/40R a megfelelő választás azok számára, akik többet szeretnének kevesebbért. Szívós és intelligens A 40/40R a piacon ma kapható, az időjárásnak leginkább ellenálló önálló IR lángérzékelők egyike. Új jellemzőkkel rendelkezik, mint pl. fűtött ablak a jegesedés és páralecsapódás kiküszöbölésére, HART képességek digitális, kisebb áramigényű követelményekhez, és kompakt, könnyebb konstrukció. Megbízhatóság A működés biztonsága minden iparágban érvényes koncepció. Alapvetően fontos a biztonsággal kapcsolatos rendszerekben használt bonyolult technológiákhoz. Biztosítékot jelent, hogy a biztonsággal kapcsolatos rendszerek csökkenteni tudják a kockázatokat. A SharpEye 40/40 lángérzékelő termékcsalád nagyon megbízható és megfelel a SIL2 biztonságintegritásra vonatkozó követelményeinek (IEC 61508). Automatikus és manuális optikaellenőrzés (BIT) Az érzékelő elektronikájának és optikájának automatikus ellenőrzése biztosítja, hogy a hibák ne maradjanak észrevétlenek. Emellett a tesztet manuálisan bármikor el lehet indítani. Jól látható állapotjelző LED Egy háromszínű LED, ami az érzékelő elején látható, egyszerű állapotjelzést ad az érzékelő közelében tartózkodónak. A zöld rendes működést jelez; a sárga fény hibára utal, míg a piros fény tűz okozta sugárzást jelez. Egyszerű felszerelés és beüzemelés Egyszerű a felszerelés! Az érzékelőt egy rozsdamentes acél billenő tartóval könnyen fel lehet szerelni, ami lehetővé teszi az érzékelő minden irányban max. 60 -ban történő elforgatását, hogy az érzékelőt a potenciális tűzforrás felé lehessen irányítani. A SharpEye 40/40R a következőket nyújtja: Érzékenység kiválasztása hogy a zónák érzékelésében ne legyen átfedés Automatikus és manuális beépített teszt (BIT) a folyamatos megbízható működés biztosításához Fűtött ablak kíméletlen időjárási körülményekhez (hó, jég, páralecsapódás)

3 The SharpEye 40/40R 03 Előnyök Többféle kimeneti opció a maximális rugalmasság és kompatibilitás érdekében 3 relé: riasztás, meghibásodás és tartalék 0 20 ma (fokozatos) HART Protocol karbantartáshoz és eszközkezeléshez RS-485 és Modbus kompatibilitás Engedélyezve a 2. biztonságintegritási szintre (SIL2 TÜV) Ex engedély világszerte történő felhasználásra: ATEX, IECEx, FM/FMC, CSA Harmadik fél által tesztelt teljesítmény: EN54-10 (VdS), FM3260 Tartozékok Lángszimulátor 40/40 IR A SharpEye 40/40 IR lángszimulátor készüléket kimondottan a SharpEye lángérzékelőkkel történő használatra terveztük. A tűzszimulátor IR sugárzást bocsát ki egy egyedi sorrendet követő minta szerint, ami megfelel a tűz sugárzásának és amit az érzékelő tűznek érzékel. Ez lehetővé teszi az érzékelő szimulált tűz körülményei közötti tesztelését a nyílt lánghoz társuló veszélyek nélkül. D D Időjárás ellen védő fedél a lángérzékelőhöz Ez a védőfedél védi az érzékelőt a különféle időjárási körülményektől, pl. hó és eső

4 04 The SharpEye 40/40R Tartozékok SharpEye lézermutató Lefedi-e az érzékelő azt a területet, amelyet meg kell védeni? Megfelelő helyen van-e, és lefedi-e az érzékelő látómezeje a legveszélyesebb helyet? Ez a tartozék lehetővé teszi a tervező/beszerelő számára, hogy optimalizálja az érzékelő elhelyezését és a tényleges érzékelés lefedettségét. D D SharpEye 40/40 Air Shield A SharpEye optikai lángérzékelőkhöz kifejlesztett különleges Air Shield (védőburkolat) lehetővé teszi a kemény környezeti körülmények közötti felszerelést, ahol a készülék olajpárának, homoknak, pornak és más szemcsés anyagnak lehet kitéve. Kapcsolódó Termékek The SharpEye 40/40L-LB D

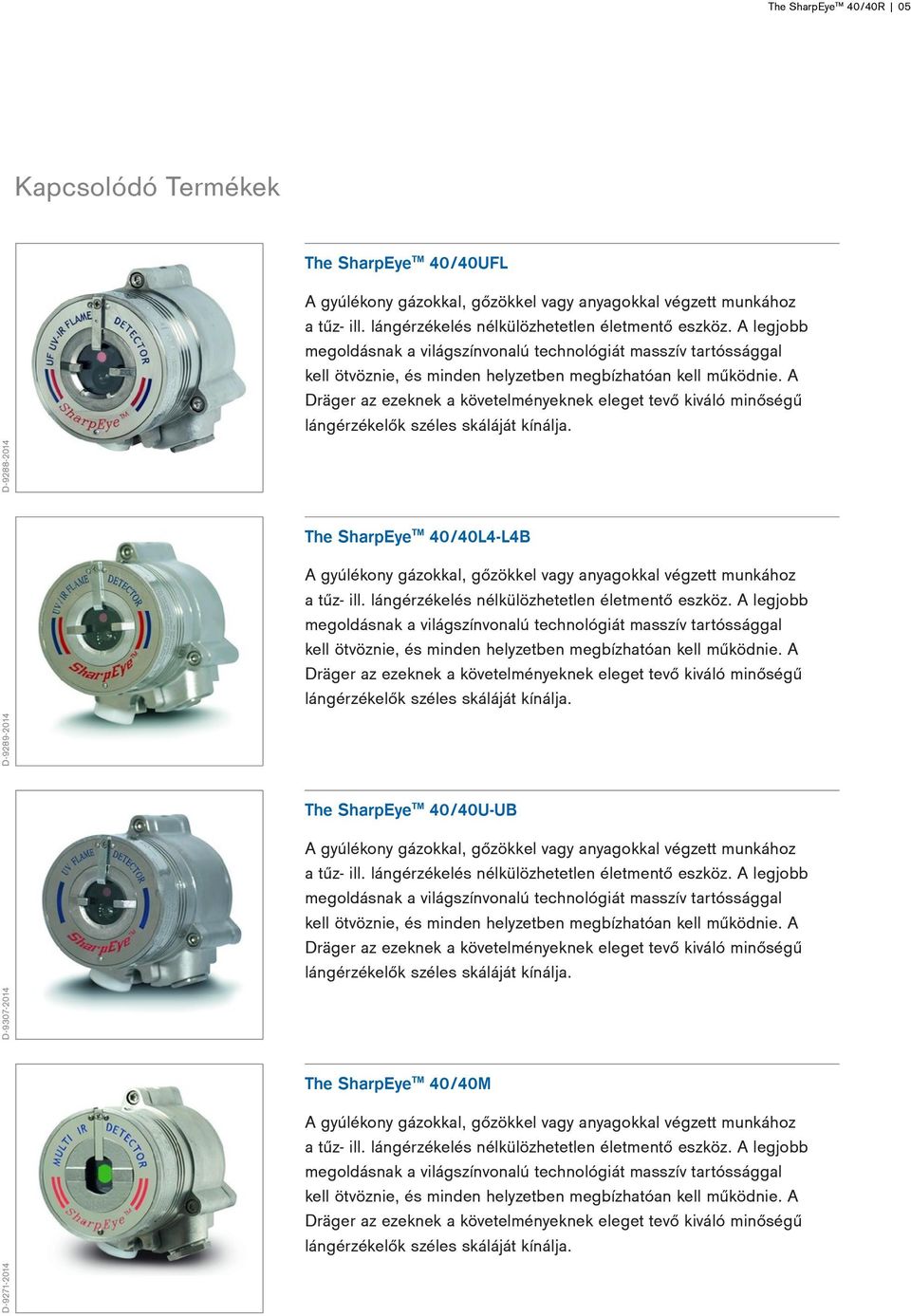

5 The SharpEye 40/40R 05 Kapcsolódó Termékek The SharpEye 40/40UFL D D The SharpEye 40/40L4-L4B The SharpEye 40/40U-UB D D The SharpEye 40/40M

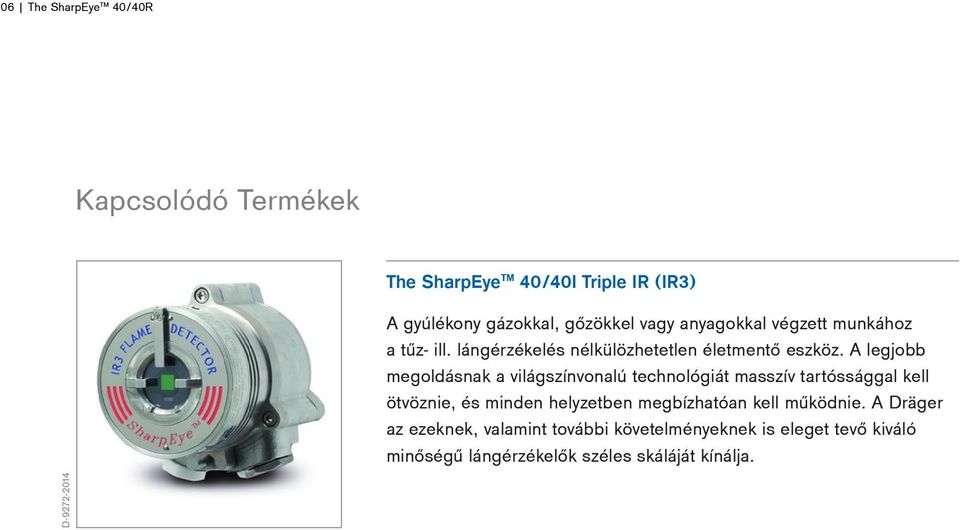

6 06 The SharpEye 40/40R Kapcsolódó Termékek The SharpEye 40/40I Triple IR (IR3) kell ötvöznie, és minden helyzetben megbízhatóan kell működnie. A Dräger az ezeknek, valamint további követelményeknek is eleget tevő kiváló minőségű D

7 The SharpEye 40/40R 07 Műszaki adatok Típus Spektrális reagálás Robbanásbiztos IR lángérzékelő szénhidrogén és hidrogén alapú tüzekhez IR = 4,4 4,6 μm Mérési teljesítmény Látómező Vízszintesen 100 ; függőlegesen 95 Érzékelés hatóköre (a legnagyobb érzékenységre állítva 0,1 m 2 -es tálcatűz esetén) * 0,5 m magas, 0,2 m széles tűzcsóva Elektromos adatok Kimenő jelek Hibajel Válaszidő Érzékenységi tartományok Üzemanyag n-heptán / benzin 15 Dízelolaj / JP5 / kerozin 11 Etanol 95 % 7,5 Metanol 7,5 IPA (izopropil-alkohol) 7,5 Metán / cseppfolyósított gáz (LPG)* 5 Polipropilén pelletek 3 Irodai papírok 6 Jellemzően 5 másodperc 2 érzékeny tartomány 0,1 m 2 -hez n-heptán tálcatűz 5 m-től 15 m-ig M 0 20 ma (fokozatos), HART ma BIT hibajel 2 ma ±10 % Normál jel 4 ma ±10 % Figyelmeztető jel 16 ma ±5 % Riasztási jel 20 ma ±5 % Relék RS485 Áramellátás Áramfogyasztás Riasztás, meghibásodás, tartalék SPST feszültségmentes érintkezések, névlegesen 2 A 30 VDC mellett Modbus kompatibilis kommunikációs kapcsolat 24 VDC névleges (18 32 VDC) Készenlét: Max. 90 ma (110 ma fűtött ablakkal) Riasztás: Max. 130 ma (160 ma fűtött ablakkal) Környezeti feltételek Hőmérséklet Páratartalom -55-től +75 C-ig (működés) -55-től +85 C-ig (opció és tárolás) 95 %-ig, nem kondenzáló (rövid ideig ellenáll 100 % relatív páratartalomnak) Ház Anyaga Rozsdamentes acél SS 316 Anyag opciók Csatlakozó menet Tömeg Méretek: érzékelő Víz behatolása elleni védelem Nagy igénybevételre méretezett rézmentes alumínium, vörös epoxi zománc kikészítés 2 3/4 14NPT vagy 2 M25 1,5 mm Érzékelő SS 316L 2,8 kg / alumínium 1,3 kg Billenő tartó 1,0 kg 101, mm IP66 és IP67, NEMA 250 6P Engedélyek ATEX IECEx II 2G Ex de IIC T5/T4 (Ta -55 C-tól +75 C /+85 C-ig) II 2D Ex td A21 IP66/X7 T 95 C / T 105 C Ex de IIC T5 / T4 (Ta -55 C-tól +75 C /+85 C-ig)
