Dräger Savina 300 Szubakut lélegeztetés

Átírás

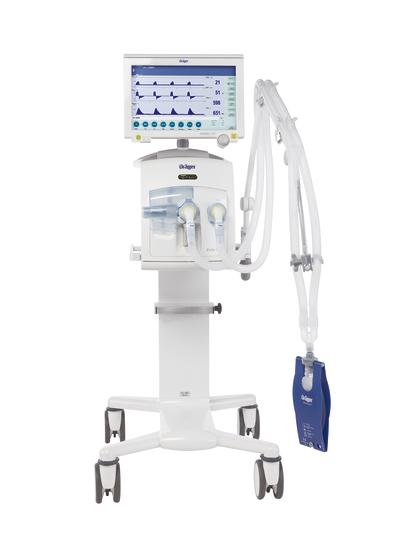

1 Dräger Savina 300 Szubakut lélegeztetés D A Savina 300 készülék a legmodernebb lélegeztetési módokkal egyesíti a turbinás lélegeztető készülék helytől független használatát és erejét. A nagyméretű, színes érintőképernyő és a lényeges jellemzőkre fókuszáló, új elgondoláson alapuló üzemelési elv, együttesen lehetővé teszik az egyszerű, gyors és biztonságos munkavégzést.

2 02 Dräger Savina 300 Előnyök Felhasználóbarát tulajdonságok Ötletes kialakítása segíti a könnyű működtetést és a gyors konfigurálást. A többi Dräger készüléknél már megismert felhasználói felület növeli a működtetési biztonságot és csökkenti a szükséges oktatást Az automatikus készülék-ellenőrzési funkciónak köszönhetően gyorsan üzembe helyezhető Riasztások intelligens alkalmazása páciensriasztások esetén lehetővé teszi a gyors beavatkozást. Sima, illesztésmentes felületek megkönnyítik a készülék tisztítását és fertőtlenítését. Nagy lélegeztetési teljestmény Számtalan lélegeztetési üzemmód (pl. PC-APRV, VC-MMV, AutoFlow) Stresszmentes spontán légzés, amely egy innovatív ötletnek köszönhető: a készülék a légzési gázt egy oldalcsatornás dúsítón át adagolja, kimagasló triggerelési reagálási idővel Szabad légzés az AutoFlow funkcióval, ha a lélegeztetés a minimális nyomásszinten állandó térfogattal zajlik Élenjáró, Non Invazív Lélegeztetés (NIV), a 250 l/perc értéket lehetővé tévő, folyamatos áramlással, a beépített, oldalcsatornás dúsítón át Kibővített grafikai funkciók, hurokgörbékkel, trendekkel és eseménynaplóval Lélegeztetési lehetőségek gyermekek számára, javított triggerrel-felismeréssel és kisebb, akár minimum 20 ml légzési térfogattal Független a gáz- és elektromos áram-ellátástól Beépített, oldalcsatornás dúsító, rövid reagálási idővel, nagy áramlások, akár 250 l/perc értékig nem csak csúcsértékként, hanem akár folyamatos üzemelés során is! Beépített és külső akkumulátorokkal maximum öt órán át független lélegeztetési teljesítmény A gázpalackok energiatakarékos felhelyezéséhez gyorsan és egyszerűen felszerelhető a szállítható ellátóegység (Transport Supply Unit TSU). A lélegeztető készülék gyorsan felszerelhető a betegágyra az ágycsatlakozó segítségével Kis nyomású oxigén-(low Pressure Oxygen LPO)-Csatlakoztatás lélegeztetéshez, központi gázellátás nélkül

3 Dräger Savina Kapcsolódó Termékek Dräger Evita Infinity V500 MT Korszerű megoldásokra van szükség, hogy ma és a jövőben is megfeleljen a mindennapi kihívásoknak. Az Evita V500 lélegeztetőkészülék innovatív technológiát kínál és kiváló minőségű lélegeztetést biztosít. Dräger Carina MT Kifejezetten nem invazív lélegeztetéshez készült: A Carina készülék egyedülálló SyncPlus technológiája, kibővített NIV-funkciói és felhasználóbarát kialakítása lehetővé teszik a megbízható és egyszerű lélegeztetés-terápiát kisméretű kialakításának köszönhetően a beteg szállítása közben is. Evita V300 D Ha szeretne lépést tartani a klinikai gyakorlat folyamatosan növekvő elvárásaival, szüksége van egy rugalmas, sokoldalú beállítási lehetőségekkel rendelkező orvostechnikai eszközre. Az Evita V300 lélegeztetőkészülék a legmagasabb szintű és minőségű lélegeztetést biztosítja, sokoldalúan beállítható és szükség szerinti beállítási konfigurációkat tesz lehetővé. Dräger PulmoVista 500 D A PulmoVista 500 elektromos impedanciatomográf készüléket kifejezetten a mindennapi klinikai gyakorlatban történő alkalmazásra fejlesztettük ki. A készülék folyamatosan jelzi az adatokat képek, görbék és paraméterek formájában. Egyszerűen fogalmazva: a PulmoVista 500 láthatóvá teszi a tüdőben a levegő eloszlását.

4 04 Dräger Savina 300 Műszaki adatok Lélegeztetési üzemmódok VC-CMV / VC-AC VC-SIMV PS VC-MMV (opcionális) / PS PC-APRV (opcionális) PC-BIPAP1)/PS PC-AC (opcionális) SPN-CPAP / PS Rendelhető (opcionális) bővítések AutoFlow A belégzési áramlás automatikus beállítása térfogatvezérelt üzemmódokban. NIV Nem invazív lélegeztetés optimalizált riasztási rendszerekkel és automatikus szivárgáskompenzációval. Kapnográfia CO2-főáramlásmérés MonitoringPlus Hurokgörbék, trendek, felhasználói eseménynapló LPO Kis nyomású oxigénellátás. Független oxigénellátás, pl. O2-koncentrátorral Nővérhívó A riasztási jelek továbbíthatók egy központi vagy riasztási rendszerre történő csatlakozással Pácienstípus Felnőttek, gyermekek Légzési frekvencia 2/perc és 80/perc között Belégzési idő 0,2 és 10 másodperc között Tidalvolumen (Légzési térfogat) 0,05 és 2,0 l között, BTPS2, a PediatricPlus opcionális funkcióval 0,02 és 2,0 l között Belégzési nyomás 1 és 99 mbar3 (vagy hpa vagy H2Ocm) között PEEP / interm. PEEP 0 és 50 mbar (vagy hpa vagy H2Ocm) között Nyomástámogatás/ΔPsupp 0 és 50 mbar (vagy hpa vagy H2Ocm) (a PEEP-hez viszonyítva) Áramlásgyorsítás 5 és 200 mbar/s (vagy hpa/s vagy H2Ocm) között O2-koncentráció térfogat % Trigger-érzékenység (Flowtrigger) 1 és 15 l/perc között A belégzés befejezésének kritériuma 5 és 75% PIF belégzési csúcsáramlás között (maximális belégzési áramlás) PC-APRV (opcionális) Belégzési időtartam Thigh 0,2 és 22,0 s között Kilégzési időtartam Tlow 0,1 és 22,0 s között Belégzési nyomás Phigh 1 és 95 mbar (vagy hpa vagy H2Ocm) között Kilégzési nyomás Plow 0 és 50 mbar (vagy hpa vagy H2Ocm) között Mért értékek Légúti nyomás Csúcsnyomás, platónyomás, légúti középnyomás, PEEP 0 és 99 mbar (vagy hpa vagy H2Ocm) között Perctérfogat (MV) Teljes perctérfogat, spontán perctérfogat 0 és 99 l/perc között, BTPS Tidalvolumen (Légzési térfogat) (VT) Belégzési térfogat (VT), kilégzési VTe, VTspon 0 és 3,999 ml között, BTPS Légzési frekvencia Teljes és spontán légzési frekvencia 0 és 150/perc között Belégzési O2-koncentráció 21 és 100 térfogat% között Végkilégzési CO2-koncentráció EtCO2 0 és 100 Hgmm (vagy 0 és 13,2 térfogat% vagy 0 és 13,3 kpa) között Lélegeztetőgáz hőmérséklete 18 C és 48 C között Görbék megjelenítése Paw(t), Áramlás (t), Légzési térfogat (t) CO2 (t) Légzési időtartamok aránya (I:E) 1:150 és 150:1 között Compliance C 0,5 és 200 ml/mbar (vagy ml/hpa vagy ml/h2ocm) között Rezisztencia R 3 és 300 mbar/l/s (vagy hpa/l/s vagy H2Ocm/l/s) között Szivárgás-perctérfogat MVleck 0 és 100% között Gyors felszínes légzési (Rapid Shallow-Breathing RSB) index 0 és 9999 (1/perc/l) között Speciális manőver (opcionális) Intrinsic PEEP PEEPi 0 és 100 mbar (vagy hpa vagy H2Ocm) között Kilégz. Visszatart

5 Dräger Savina Műszaki adatok Riasztások Légúti nyomás Kilégzési perctérfogat Tidalvolumen (Légzési térfogat) Apnoe-riasztási idő 15 és 60 s között Spontán légzési frekvencia Magas Belégzési O2-koncentráció Belégzett lélegeztetőgáz hőmérséklete Magas etco2 Teljesítményre vonatkozó adatok Maximális (folyamatos) Belégzési áramlás 250 l/perc Szelep reagálási ideje T ms Szabályozási elv Idővezérelt, állandó térfogat, nyomáskontrollált Biztonsági szelep nyitási nyomása 120 mbar (vagy hpa vagy H2Ocm) Vészhelyzeti szelep a levegő- és O2-ellátás leállása esetén lehetővé teszi az automatikus spontán légzést szűrt környezeti levegővel Automatikus gázcsere az O2-ellátás leállása esetén Kieresztőnyílás pneumatikus gyógyszerporlasztó számára Belégzés-szinkronizált Szivárgáskompenzáció az optimalizált szinkronitás a páciens és a lélegeztető készülék között, szivárgás esetére egyedileg állítja be az áramlási triggert és a belégzés befejezésének kritériumait. Tubus alkalmazása: 10 l/perc értékig NIV VC-üzemmódok: 25 l/perc értékig NIV PC-üzemmódok: nincs korlát Üzemelési adatok Elektromos áramellátás 100 V és 240 V között, 50/60 Hz Áramfelvétel max. 1,3 A 240 V és max. 3,4 A 100 V esetén Akkumulátor belső, normál esetben 45 perc (opcionális külső bővítés max. 5 órára) Turbinák-csereidőtartam 8 év; ezen időtartam alatt az üzemi órák korlátozása nélkül Készülék digitális kimenetei Digitális kimenő és bemenő csatlakozás, Dräger MEDIBUS és MEDIBUS.X RS232C-porton keresztül Gázellátás Sűrített levegős turbinás technológia (Gyártói jótállás a turbinára: nyolc év4) O2-gázellátás 3 bar (43,5 psi) 10% max. 6 bar (87 psi) értékig Méretek és súly Méretek Sz. x Mag. x Mélys. (szállítóállvány nélkül) 460 x 383 x 364 ±2 mm Súly (alapkészülék) kb. 26 kg szállítóállvány nélkül Képernyő-átmérő 12" TFT-színes érintőképernyő 1 BIPAP a védjegy csak licenccel használható. 2 BTPS Testhőmérséklet nyomásszaturált.. A mért értékek a páciens pulmonalis állapotára vonatkoznak, testhőmérséklet 37 C, vízpárával telített gáz, környezeti nyomás. 3 1 mbar = 100 Pa 4 Korlátozott gyártói jótállás, a használati útmutatóban leírt, speciális feltételeknek megfelelően. Csak a i beszerzési dátumtól megvásárolt készülékekre érvényes. AutoFlow Dräger-védjegy

6 06 Dräger Savina 300 Nem minden termék, és termékfunkció, illetve szolgáltatás kerül értékesítésre minden országban. A katalógusban említett termékelnevezések és védjegyek csak egyes országokban kerültek regisztrálásra és nem felt.tlenül abban az országban ahol ez a katalógus kiadásra került. Kérem a jelenlegi állapot megtekintéséhez látogasson el a weboldalra. KÖZPONT HUNGARY Drägerwerk AG & Co. KGaA Moislinger Allee Lübeck, Németország Dräger Medical Magyarország Kft. Szent László út Budapest Tel: Fax: medical.hungary@draeger.com Gyártó Drägerwerk AG & Co. KGaA Moislinger Allee Lübeck, Németország Locate your Regional Sales Representative at: Dräger - South East Europe Regional Management South East Europe Perfektastrasse 67 A-1230 Wien, Austria Tel: Fax: contactsee@draeger.com SCP Změny vyhrazeny 2018 Drägerwerk AG & Co. KGaA Megjegyzések
