1 Felhasználói útmutató

2 Copyright 2018 HP Development Company, L.P. A HDMI, a HDMI embléma és a High-Definition Multimedia Interface HDMI Licensing LLC védjegye vagy bejegyzett védjegye. A Windows a Microsoft Corporation védjegye vagy bejegyzett védjegye az Egyesült Államokban és/vagy más országokban. Az itt szereplő információk előzetes értesítés nélkül változhatnak. A HP termékeivel és szolgáltatásaival kapcsolatos kizárólagos jótállás leírása a termékekhez és szolgáltatásokhoz mellékelt kifejezett jótállási nyilatkozatokban szerepel. Az itt leírtak nem jelentenek további jótállást. A HP nem vállal felelősséget a jelen dokumentumban esetleg előforduló technikai vagy szerkesztési hibákért és hiányosságokért. Első kiadás: január Dokumentum cikkszáma: L

3 Az útmutatóról Ez az útmutató a monitor jellemzőit, az üzembe helyezésének lépéseit, a szoftver használatát, valamint a műszaki adatait mutatja be. FIGYELEM! Olyan veszélyes helyzetet jelez, amely ha nem kerülik el testi sérülést vagy halált okozhat. VIGYÁZAT! Olyan veszélyes helyzetet jelez, amely ha nem kerülik el a berendezés károsodását vagy információvesztést okozhat. FONTOS: Fontosnak, de nem veszélyekhez kapcsolódónak tekintett információkat jelez (például vagyoni kárhoz kapcsolódó üzeneteket). Az értesítés arra figyelmezteti a felhasználót, hogy egy adott eljárás pontosan az ismertetett módon való betartásának elmulasztása adatvesztéshez, illetve hardveres vagy szoftveres kárhoz vezethet. Olyan lényeges információkat tartalmaz továbbá, amelyek egy fogalmat magyaráznak el, illetve egy feladat elvégzésére szolgálnak. MEGJEGYZÉS: elemeit. TIPP: További információkat tartalmaz, melyek kiemelik vagy kiegészítik a fő szöveg fontos Hasznos tanácsokat nyújt egy-egy feladat elvégzéséhez. A termék HDMI technológiát alkalmaz. iii

4 iv Az útmutatóról

5 Tartalomjegyzék 1 Első lépések... 1 Fontos biztonsági előírások... 1 A termék jellemzői és összetevői... 2 Jellemzők... 2 Hátsó részegységek... 3 A monitor üzembe helyezése... 4 Kellő körültekintéssel helyezze üzembe monitorát... 4 A monitorállvány felszerelése... 4 A kábelek csatlakoztatása... 5 USB-eszközök csatlakoztatása... 9 A monitor beállítása Biztonsági kábel beszerelése A monitor bekapcsolása A monitor felszerelése A monitorállvány eltávolítása A monitor rögzítése rögzítőeszközhöz A monitor használata Szoftverek és segédprogramok Az információs fájl A kép színillesztő fájl A képernyőn megjelenő menü (On-Screen Display, OSD) használata A funkciógombok hozzárendelése A kép a képben (PIP) és a kép a kép mellett (PBP) használata Alacsony kék fény módba való beállítás Az Auto-Sleep (Automatikus alvó mód) használata Támogatás és hibaelhárítás Gyakoribb hibák elhárítása Gombos zárolások A támogatás elérése Előkészületek a műszaki támogatás felhívásához A sorozatszám és a termékszám megkeresése A monitor karbantartása Útmutató a karbantartáshoz v

6 A monitor tisztítása A monitor szállítása A függelék: Műszaki adatok Előre beállított kijelzőfelbontások Belépés felhasználói üzemmódokba Energiatakarékos mód B függelék: Kisegítő lehetőségek Támogatott kisegítő technológiák Kapcsolatfelvétel a támogatással vi

7 1 Első lépések Fontos biztonsági előírások A monitor tartozéka egy tápkábel is. Ha másik kábelt használ, csak a monitornak megfelelő áramforrást és csatlakozókat használjon. A monitorral használandó megfelelő hálózati kábelkészlettel kapcsolatos információkat lásd a dokumentációs készletben található Termékkel kapcsolatos tájékoztatásban. FIGYELEM! Az áramütés és a készülék károsodásának elkerülése érdekében tartsa be a következőket: A tápkábelt mindig könnyen hozzáférhető váltakozó áramú aljzathoz csatlakoztassa. A számítógép feszültségmentesítéséhez a váltóáramú hálózati aljzatból húzza ki a tápkábelt. Ha a tápkábelen háromérintkezős csatlakozó van, azt mindig földelt, háromérintkezős dugaszolóaljzathoz csatlakoztassa. Ne kerülje meg a tápkábel földelését (például kétérintkezős adapter beiktatásával). A földelés fontos biztonsági elem. A tápkábelekre és vezetékekre ne helyezzen semmit. A kábeleket úgy rendezze el, hogy ne lehessen véletlenül rájuk lépni vagy beléjük botlani. A kábeleket és vezetékeket ne húzza vagy rángassa. A hálózati tápkábel kihúzásakor a csatlakozót fogja meg, ne a kábelt. A súlyos sérülések kockázatának csökkentése érdekében olvassa el a Biztonsági és kényelmi útmutató című dokumentumot. Ez ismerteti a munkaállomások megfelelő beállítását, a helyes testtartást, és további hasznos tudnivalókat tartalmaz a számítógép-felhasználók egészségével és munkavégzési szokásaival kapcsolatban. A Biztonsági és kényelmi útmutató fontos elektromos és mechanikai biztonsági információkat is tartalmaz. A HP webhelyén elérhető Biztonsági és kényelmi útmutatót a címen találja meg. FONTOS: A monitor és a számítógép védelmében a számítógép és a perifériák (monitor, nyomtató, szkenner) tápkábelét csatlakoztassa túlfeszültség ellen védő eszközbe, ilyen elosztóba, vagy szünetmentes tápegységbe (UPS). Nem minden elosztó biztosít túlfeszültség-védelmet, a túlfeszültség-védelemmel rendelkező elosztókon ezt külön címke jelzi. Olyan elosztót használjon, amelynek gyártója az elosztó hibája esetén megtéríti az esetleges kárt, így berendezését kicserélheti, ha a túlfeszültség-védelem kudarcot vall. Használjon megfelelő méretű bútort, amely a HP LCD monitort biztosan megtartja. FIGYELEM! A nem megfelelő helyen, például öltözőasztalon, könyvszekrényen, polcon, íróasztalon, hangszórón, ládán vagy kézikocsin felállított monitor ledőlhet és balesetet okozhat. Az LCD monitor kábeleit körültekintően úgy vezesse el, hogy azokat ne húzza semmi és senki, ne akadjanak el, és ne legyenek senkinek az útjában. MEGJEGYZÉS: Ez a termék szórakoztatási célra alkalmas. Fontolja meg a monitor kontrollált fényű környezetbe történő elhelyezését annak érdekében, hogy elkerülje a környező fényforrások és fénylő felületek által keltett interferenciát, mivel ezek zavaróan tükröződhetnek a képernyőn. Fontos biztonsági előírások 1

8 A termék jellemzői és összetevői Jellemzők A monitor jellemzői közé az alábbiak tartoznak: 108 cm-es (42,5 hüvelykes) átmérőjű látható terület 3840 x 2160 képpont UHD felbontással, valamint teljes képernyős támogatás az alacsonyabb felbontásokhoz Széles színskála, amely lefedi az srgb színtereket Tükröződésmentes panel LED-es hátsó megvilágítással Széles látószög az ülő vagy álló nézőpozícióból, illetve oldalirányú mozgás közben való megtekintéshez Dönthető és forgatható funkcióval Eltávolítható talp a rugalmas monitorrögzítési megoldások támogatásához DisplayPort videobemenet Mini DisplayPort videobemenet Egy HDMI (High-Definition Multimedia Interface, nagy felbontású multimédiás interfész) videobemenet Quad-PIP funkció, amely lehetővé teszi a DisplayPort és HDMI-bemenetek megtekintését a képernyő egyes negyedeiben Hangkimeneti (fejhallgató-) csatlakozó USB 3.0 hub egy felfelé irányuló porttal (a számítógéphez csatlakoztatható) és négy lefelé irányuló porttal (USB-eszközökhöz csatlakoztatható) USB-kábel tartozékként mellékelve, amellyel a monitor USB-hubját a számítógép USB-portjához csatlakoztathatja A burkolat jobb oldala alatt négy funkciógomb található, közülük három újrakonfigurálható a leggyakrabban használt műveletek gyors kiválasztásához Plug and Play lehetőség, ha az operációs rendszer is támogatja Biztonsági kábel befűzőnyílása a monitor hátoldalán egy opcionális kábelzárhoz Kábelrendezési lehetőség a kábelek és zsinórok elhelyezéséhez Kijelzőn megjelenő (OSD) beállítási lehetőségek több nyelven a könnyű beállításhoz és képernyőoptimalizáláshoz HP Display Assistant szoftver a monitorbeállításokhoz és a lopásriasztó funkciók aktiválásához HDCP (High-Bandwidth Digital Content Protection) másolásvédelem az összes digitális bemeneten Energiatakarékos funkció a csökkentett energiafogyasztás követelményeinek teljesítéséhez MEGJEGYZÉS: A biztonsági és jogi tájékoztatást lásd a dokumentációs készletben mellékelt Termékkel kapcsolatos tájékoztatásban. A termékre vonatkozó legfrissebb felhasználói útmutató megkereséséhez lépjen a oldalra, és kövesse a képernyőn megjelenő utasításokat a termék megtalálásához fejezet Első lépések

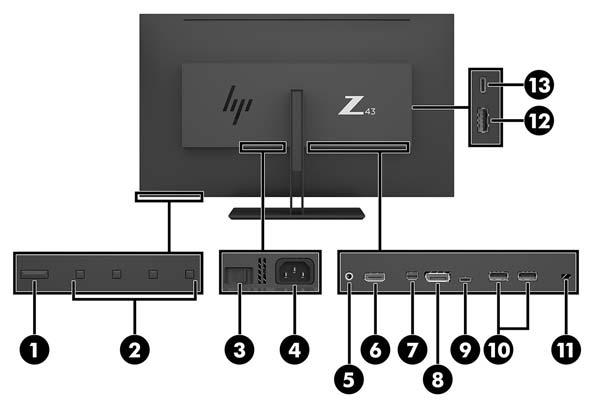

9 Hátsó részegységek Részegység Funkció 1 Bekapcsoló gomb Ki- és bekapcsolja a készüléket. 2 Funkciógombok Navigáljon az OSD menüben, azon jelzések alapján, amelyek a gombok fölött aktívak, amikor az OSD menü nyitva van. MEGJEGYZÉS: Elvégezheti a funkciógombok hozzárendelését az OSD menüben, hogy gyorsan kiválaszthassa a leggyakrabban használt műveleteket. További információkat a következő részben talál: A funkciógombok hozzárendelése 16. oldal. 3 Főkapcsoló A monitor teljes áramellátását be- vagy kikapcsolja. 4 Tápcsatlakozó A tápkábelt csatlakoztatja. MEGJEGYZÉS: Ha a kapcsolót kikapcsolja, a használaton kívüli monitor a lehető legkevesebb áramot fogja használni. 5 Hangkimeneti (fejhallgató-) csatlakozó Opcionális aktív sztereó hangszóró, fejhallgató, fülhallgató, mikrofonos fejhallgató és televíziós hangrendszer csatlakoztatására szolgál. FIGYELEM! A halláskárosodás elkerülése érdekében a hangerőt a fejhallgató, fülhallgató vagy mikrofonos fejhallgató használata előtt csökkentse. További biztonsági információkat lásd a termékhez mellékelt Termékkel kapcsolatos tájékoztatásban. 6 HDMI port A HDMI kábelt csatlakoztatja a forráseszközhöz. 7 Mini DisplayPort port A Mini DisplayPort kábelt csatlakoztatja a forráseszközhöz. 8 DisplayPort port A DisplayPort kábelt csatlakoztatja a forráseszközhöz. 9 USB Type-C port (felfelé irányuló)* 10 USB Type-A portok (2) (lefelé irányuló) 11 Biztonsági kábel befűzőnyílása Az USB Type-C kábelt csatlakoztatja a forráseszközhöz. Az USB Type-A kábelt csatlakoztatják a forráseszközökhöz. Csatlakoztatja a biztonsági kábelt egy nem mozdítható tárgyhoz. MEGJEGYZÉS: A biztonsági kábel funkciója az elriasztás; nem feltétlenül képes megakadályozni a monitor illetéktelen használatát vagy eltulajdonítását. A termék jellemzői és összetevői 3

10 Részegység 12 USB Type-A port (felfelé irányuló) 13 USB Type-C port (felfelé irányuló)* Funkció Az USB Type-A kábelt csatlakoztatja a forráseszközhöz. Az USB Type-C kábelt csatlakoztatja a forráseszközhöz. *Az USB Type-C (felfelé irányuló) port DisplayPort hang-/videobemenetként, illetve USB 3.0 felfelé irányuló kapcsolatként is működik, vagy akár 65 W tápellátást biztosít az eszközök számára. Tápellátási kimenet: 5 V/9 V/10 V/12 V/15 V/20 V; 65 W teljesítményhez. A monitor üzembe helyezése Kellő körültekintéssel helyezze üzembe monitorát A monitor épsége érdekében ügyeljen rá, hogy ne érintse meg az LCD panel felületét. A monitorra ható nyomás színegyenetlenségeket, vagy a folyadékkristály elmozdulását okozhatja. Amennyiben ez megtörténik, a képernyő nem fog visszatérni eredeti állapotába. Állvány felszerelésekor helyezze a monitort képernyővel lefelé egy védőszivaccsal vagy nem dörzsölő szövettel fedett, vízszintes felületre. Ezzel megelőzhető a képernyő karcolódása, deformálódása vagy törése, valamint a vezérlőgombok károsodása. A monitorállvány felszerelése VIGYÁZAT! A képernyő törékeny. Ügyeljen arra, hogy ne érintse, ne nyomja meg a képernyőt; ezzel károsodást okozhat rajta. TIPP: Fordítson különös figyelmet a monitor elhelyezésére, mert a környező lámpák és fénylő felületek tükröződései zavaróak lehetnek. 1. Emelje ki a dobozából, és fektesse a monitorpanelt képernyővel lefelé védőszivaccsal vagy nem dörzsölő szövettel lefedett lapos felületre. 2. Csúsztassa a sarokpántfedelet az állvány nyakán a monitor hátoldalán lévő sarokpántra, amíg az a helyére kattan fejezet Első lépések

11 A kábelek csatlakoztatása MEGJEGYZÉS: a monitorral. A monitor szállítja a választó kábelekkel. Nem minden, ebben a részben látható kábelt adnak 1. Tegye a monitort egy kényelmes, jól szellőző helyre a számítógép közelébe. 2. Csatlakoztassa videokábelt. MEGJEGYZÉS: A monitor automatikusan meghatározza, hogy mely bemeneten van érvényes videojel. A bemenetek kiválaszthatók az OSD használatával, nyomja meg a Menü gombot és válassza az Input Control (Bemenet vezérlése) lehetőséget. Csatlakoztassa a DisplayPort kábel egyik végét a DisplayPort porthoz a monitor hátulján, a másik végét pedig a forráseszköz DisplayPort portjához. Csatlakoztassa a Mini DisplayPort kábel egyik végét a Mini DisplayPort porthoz a monitor hátulján, a másik végét pedig a forráseszköz DisplayPort portjához. A monitor üzembe helyezése 5

12 Csatlakoztasson HDMI kábelt a HDMI porthoz a monitor hátoldalán, a másik végét pedig csatlakoztassa a forráseszközhöz. 3. A monitor USB-portjainak engedélyezéséhez a monitor USB felfelé irányuló kábelét csatlakoztatni kell a forrásszámítógéphez. USB-elosztóhoz: Csatlakoztassa az USB-kábel Type-C végét az USB Type-C porthoz a monitoron, a másik végét pedig a forráseszköz USB Type-A portjához fejezet Első lépések

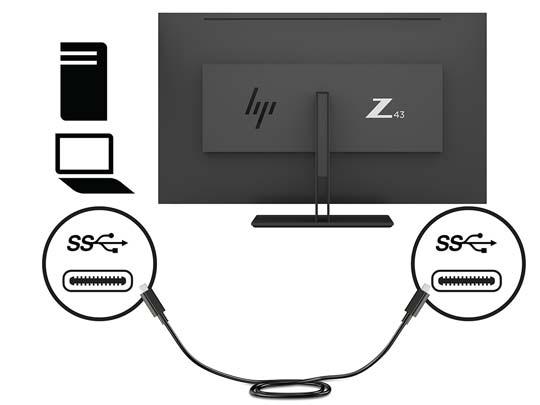

13 Alt üzemmódhoz: Csatlakoztassa az USB-kábel Type-C végét az USB Type-C porthoz a monitor oldalán, a másik végét pedig a forráseszköz USB Type-C portjához. MEGJEGYZÉS: A videobemenet jelforrásának USB-C értékre állításához nyomja meg a burkolat jobb oldala alatt a Menü gombot, válassza ki a Bemeneti vezérlés lehetőséget, majd Az USB-C konfigurálása elemet. Válassza ki a Hz + USB 2.0 beállítást egy nagyobb függőleges frissítési gyakoriságért és lassabb USB-sebességért. vagy Válassza ki a Hz + USB 3.0 beállítást egy alacsonyabb függőleges frissítési gyakoriságért és nagyobb USB-sebességért. 4. Csatlakoztassa a mellékelt USB-kábel egyik végét a Type-A USB-porthoz a monitoron, a másik végét pedig a forráseszköz USB-portjához. A monitor üzembe helyezése 7

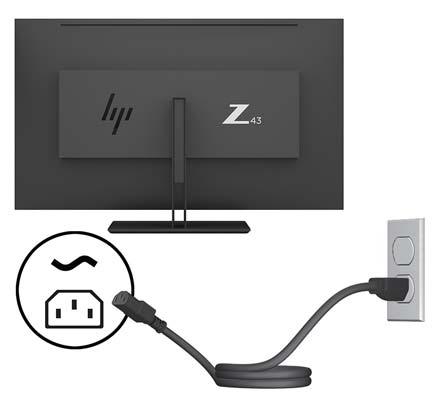

14 5. Csatlakoztassa a tápkábel egyik végét a földelt, váltóáramú hálózati aljzatba, a másik végét pedig a monitorhoz. FIGYELEM! Az áramütés és a készülék károsodásának elkerülése érdekében tartsa be a következőket: A tápkábel földelésre szolgáló tűjét ne iktassa ki. A védőérintkező fontos biztonsági szerepet tölt be. A tápvezetéket csak könnyen elérhető, földelt hálózati konnektorba csatlakoztassa. A készülék feszültségmentesítéséhez a hálózati aljzatból húzza ki a váltakozóáramú tápkábelt. A tápkábelekre és vezetékekre ne helyezzen semmit. A kábeleket úgy rendezze el, hogy ne lehessen véletlenül rájuk lépni vagy beléjük botlani. A kábeleket és vezetékeket ne húzza vagy rángassa. A tápkábelt a csatlakozójánál fogva húzza ki a konnektorból fejezet Első lépések

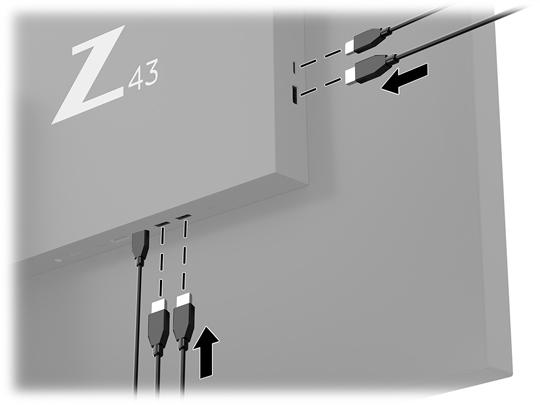

15 USB-eszközök csatlakoztatása Az USB-portokat különböző eszközök, mint például digitális fényképezőgép, USB-billentyűzet vagy USB-egér csatlakoztatására használják. A monitoron négy lefelé irányuló USB-port található: két USB Type-A port a hátlapon; és oldalt, egy USB Type-C port és egy USB Type-A port. MEGJEGYZÉS: A monitor USB B típusú kábelét a számítógéphez kell csatlakoztatnia a monitor USB B típusú portjainak használatához. Olvassa el a 4. lépésben leírtakat itt: A kábelek csatlakoztatása 5. oldal. A monitor üzembe helyezése 9

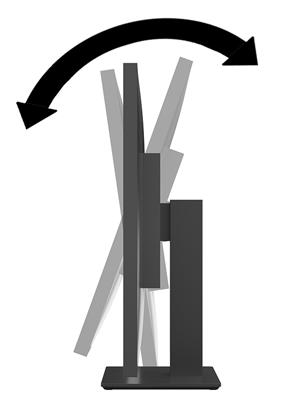

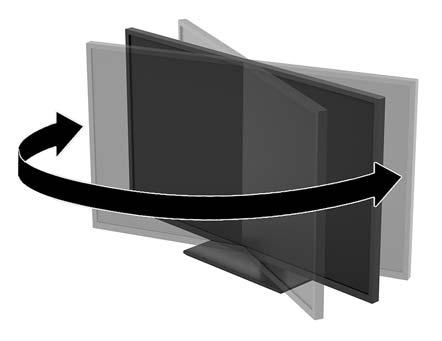

16 A monitor beállítása 1. Döntse előre vagy hátra a monitorpanelt annak megfelelő szemmagasságba állításához. 2. Forgassa a monitort az egyik vagy a másik oldalra egy kényelmes látószög beállításához fejezet Első lépések

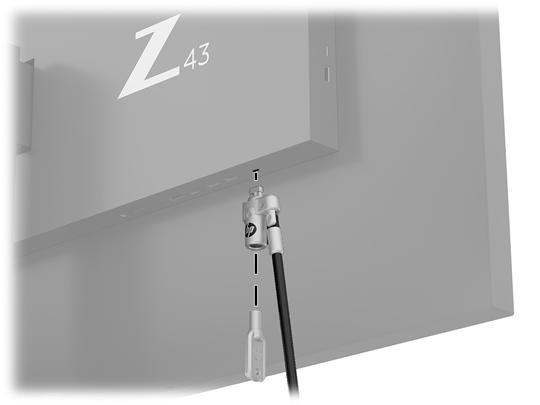

17 Biztonsági kábel beszerelése A biztonsági kábel olyan kulcsos záróeszköz, amelyhez egy drótkábel kapcsolódik. A kábel egyik végét az asztalhoz (vagy más nem mozdítható tárgyhoz), a másik végét pedig a monitor biztonságikábel-nyílásához kell rögzíteni. A biztonságikábel-zár kulccsal zárható. VIGYÁZAT! Legyen óvatos, amikor a monitort megdönti, forgatja vagy a magasságát állítja, ha fel van szerelve a biztonsági kábel. A kábel- vagy a zár befolyásolhatja a beállítást. A monitor üzembe helyezése 11

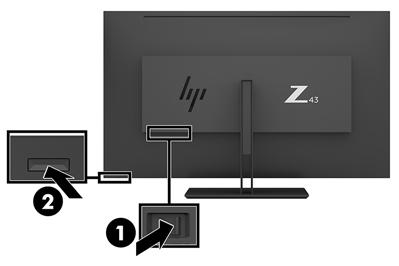

18 A monitor bekapcsolása 1. Ellenőrizze, hogy a monitor hátoldalán a főkapcsoló (1) bekapcsolt (ON) helyzetben van-e. 2. A monitor bekapcsolásához nyomja meg a rajta lévő tápkapcsoló gombot (2). VIGYÁZAT! Beégési károsodás keletkezhet olyan monitorokon, amelyek a képernyőn ugyanazt a sztatikus képet jelzik ki legalább 2 órán át. Ha el akarja kerülni, hogy a monitor képernyőjét beégési kár érje, mindig aktiváljon egy képernyőkímélő alkalmazást, vagy kapcsolja ki a monitort, ha huzamosabb ideig nem használja. A képvisszamaradás jelensége minden LCD monitornál előfordulhat. A beégett képes monitorokra nem terjed ki a HP jótállása. MEGJEGYZÉS: Ha megnyomja a bekapcsoló gombot, és nem történik semmi, lehetséges, hogy a bekapcsológomb-zárolás engedélyezve van. A funkció kikapcsolásához nyomja le és legalább 10 másodpercig tartsa lenyomva a bekapcsoló gombot. MEGJEGYZÉS: A tápellátásjelző LED világítását a képernyőn megjelenő menüben kikapcsolhatja. Nyomja meg a burkolat jobb oldala alatt lévő Menu (Menü) gombot, majd válassza ki a következő lehetőségeket: Power Control (Tápellátás-vezérlés) > Power LED (Tápellátásjelző LED) > Off (Ki). Ha a monitor be van kapcsolva, öt másodpercre megjelenik a monitor állapotára vonatkozó üzenet. Az üzenet jelzi, hogy melyik bemenet az aktuálisan aktív jel, a jelenlegi, előre beállított kijelzőfelbontást, valamint a javasolt, előre beállított képernyőfelbontást. A monitor automatikusan megkeresi az aktív bemenetet, majd megjeleníti a képernyőn fejezet Első lépések

19 A monitor felszerelése A monitorpanelt falra, forgókarra vagy bármilyen más tartószerkezetre is erősítheti. MEGJEGYZÉS: Az eszközt úgy alakították ki, hogy az UL vagy a CSA listákon szereplő fali tartószerkezetet használhasson hozzá. VIGYÁZAT! Ez a monitor az iparágban szabványos VESA 100 mm-es illesztőfuratokat támogatja. Ahhoz, hogy egy külső szállítótól származó tartószerkezetet erősítsen a monitorhoz, négy darab 4 mm-es, 0,7 emelkedésű, 10 mm hosszú csavarra lesz szüksége. Hosszabb csavarok kárt tehetnek a monitorban. Fontos ellenőrizni, hogy a gyártó tartószerkezete megfelel-e a VESA szabványnak, és a besorolása alapján képes-e megtartani a monitorpanel súlyát. A legjobb teljesítmény érdekében fontos, hogy a monitorhoz mellékelt táp- és videokábeleket használja. A monitorállvány eltávolítása VIGYÁZAT! Mielőtt elkezdené szétszedni a monitort, győződjön meg arról, hogy ki van kapcsolva, valamint az összes kábel ki van húzva. 1. Húzza ki, és távolítsa el az összes kábelt a monitorból. 2. Fektesse a monitort képernyővel lefelé egy védőszivaccsal vagy nem dörzsölő szövettel fedett, vízszintes felületre. 3. Az állvány kioldásához nyomja meg a kioldóreteszt (1). 4. Emelje az állványt egyenesen felfelé, amíg a sarokpántfedél eltávolodik a monitor csuklópántjától (2). A monitor üzembe helyezése 13

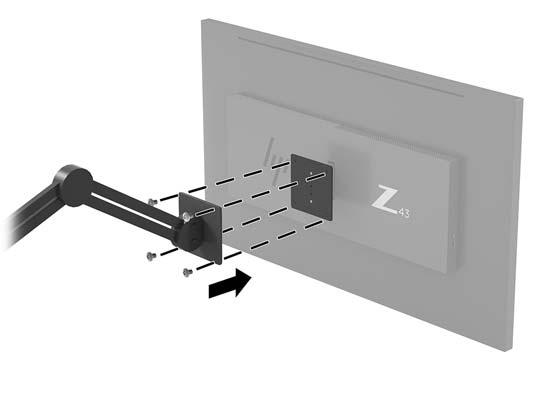

20 A monitor rögzítése rögzítőeszközhöz 1. A monitorállvány eltávolítása További tájékoztatás: A monitorállvány eltávolítása 13. oldal. 2. Csúsztassa a sarokpántfedél csatlakozólemezét a monitor hátoldalán lévő sarokpántra, amíg az a helyére kattan. 3. Ha a monitort (külön kapható) lengőkarhoz szeretné rögzíteni, helyezzen be négy darab csavart a lengőkar lemezének furatain keresztül a monitor rögzítőfurataiba. A monitor egyéb tartószerkezetekhez való erősítéséhez és a monitor biztonságos rögzítéséhez kövesse a tartószerkezethez mellékelt utasításokat. FONTOS: A monitor a falra vagy lengőkarhoz csatlakoztatásakor kövesse a felszerelő eszköz gyártójának utasításait. FONTOS: Az optimális monitorteljesítményhez és a képernyő tisztaságához, ne fordítsa el a monitort 90 fokkal, álló tájolásba fejezet Első lépések

21 2 A monitor használata Szoftverek és segédprogramok Letöltheti és telepítheti a következő fájlokat a számítógéphez a webcímen: INF (információs) fájl képszínillesztő (ICM) fájlok (mindegyik kalibrált színtérhez egy) HP Display Assistant a monitor beállításainak módosításához, és a lopásgátló funkciók bekapcsolásához Az információs fájl Az INF fájl a Windows operációs rendszerek által használt monitor-erőforrásokat definiál, hogy biztosítsa a monitor kompatibilitását a számítógép grafikus adapterével. Ez a monitor kompatibilis a Windows Plug and Play telepítőrendszerével, és a monitor az INF fájl telepítése nélkül is megfelelően fog működni. A monitor Plug and Play kompatibilitásához szükséges, hogy a számítógép grafikus kártyája megfeleljen a VESA DDC2 szabványnak, és a monitor közvetlenül a videokártyához kapcsolódjon. A Plug and Play telepítés nem működik különálló BNC típusú csatlakozókon vagy elosztó puffereken/dobozokon keresztül. A kép színillesztő fájl Az ICM fájlok adatfájlok, amelyek a grafikus programok számára konzisztens színillesztést biztosítsanak a monitor kijelzője és a nyomtató, illetve a lapolvasó és a monitor kijelzője között. Ez a fájl az e szolgáltatást támogató grafikus programban aktiválódik. MEGJEGYZÉS: Az ICM színprofil az International Color Consortium (ICC) profilformátum-szabványának megfelelően van kialakítva. A képernyőn megjelenő menü (On-Screen Display, OSD) használata Az OSD menüt a képernyőn megjelenő monitorbeállítási kép egyéni igényekhez történő beállításához használhatja. A burkolat jobb oldala alatt található funkciógombokkal hozzáférhet az OSD menühöz ott módosításokat végezhet. Az OSD menü eléréséhez és a beállítások elvégzéséhez, tegye a következőket: 1. Ha a monitor még nincs bekapcsolva, nyomja meg a monitor hátsó paneljén lévő tápkapcsoló gombot a monitor bekapcsolásához. 2. Az OSD menü eléréséhez nyomja meg a burkolat jobb oldala alatt található négy funkciógomb közül valamelyiket, ezzel egyúttal aktiválja a gombokat. Ezután nyomja meg a monitor Menü gombját a képernyőmenü megnyitásához. 3. A funkciógombokat navigáláshoz, kiválasztáshoz és beállításhoz használhatja a menüben. A képernyőn megjelenő gombok címkéi az aktív menü vagy almenü függvényében változóak. Az alábbi táblázat felsorolja az OSD főmenüben rendelkezésre álló menükiválasztásokat. Szoftverek és segédprogramok 15

22 Főmenü Luminance (Fényesség) Color Control (Színszabályozás) Input Control (Bemenet vezérlése) Image Control (Kép szabályozása) PIP Control (PIP vezérlés) Power Control (Tápellátásvezérlés) Menu Control (Menü vezérlése) Management (Kezelés) Language (Nyelv) Information (Tájékoztatás) Exit (Kilépés) Leírás Beállítja a kijelző fényerejét és fénysűrűségét. A képernyőn megjelenő szín kiválasztása és beállítása. A videobemeneti jel kiválasztása. A képernyőn megjelenő kép beállítása. A képernyőn megjelenő PIP-kép kiválasztása és beállítása. Az energiagazdálkodási beállításokat módosítja. Állítsa be az OSD-vezérlőket. Megadja a DDC/CI beállításokat, és minden OSD menübeállítást visszaállít a gyári alapértékekre. A képernyőn megjelenő menü nyelvének beállítása. A gyári alapérték az angol. A monitorral kapcsolatos fontos információk kijelölése és megjelenítése. Kilépés a képernyőmenüből. A funkciógombok hozzárendelése A burkolat jobb oldala alatt található négy funkciógomb valamelyikének a megnyomásával aktiválja a gombokat, és ikonok jelennek meg a képernyőn. A gyári beállítások gomb ikonjai és funkciói alább láthatók. Gomb Funkció 1 Menü Az OSD menüt megnyitására, az OSD menü valamelyik elemének kiválasztására, illetve az OSD menü bezárására szolgál. 2 Információ Megnyitja az Információk menüt. Hozzárendelhető funkciógomb 1 3 Következő aktív bemenet Az OSD menüben navigálhat és kiválaszthat egy videobemeneti jelforrást. Hozzárendelhető funkciógomb 2 4 Megjelenítési módok Hozzárendelhető funkciógomb 3 Megnyitja a Viewing Modes (Megjelenítési üzemmódok) menüt, és előre beállított megtekintési üzemmódok közül választhat. A hozzárendelhető funkciógombok alapértelmezett értékeit úgy módosíthatja, hogy a gombok aktiválásakor gyorsan elérhesse a leggyakrabban használt menüelemeket. A funkciógombok újrakonfigurálásához: fejezet A monitor használata

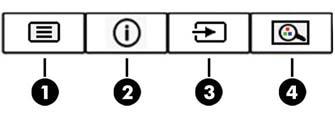

23 1. Nyomja meg a burkolat jobb oldala alatt található négy funkciógomb egyikét a gombok aktiválásához, majd nyomja meg a Menu (Menü) gombot a képernyőn megjelenő menü megnyitásához. 2. Az OSD menüben válassza A menü vezérlése > Gombok hozzárendelése lehetőséget, majd válassza ki a rendelkezésre álló lehetőségek egyikét ahhoz a gombhoz, amelyhez funkciót szeretne újra hozzárendelni. MEGJEGYZÉS: Csak a három hozzárendelhető funkciógomb hozzárendelését lehet megváltoztatni. Nem lehet megváltoztatni a Menü gomb kiosztását. A kép a képben (PIP) és a kép a kép mellett (PBP) használata A monitor egyaránt támogatja a PIP megjelenítést, amikor egy forrás egy másik forrásra kerül rá, és a PBP megjelenítést, amikor az egyik forrás a másik forrás mellé kerül vízszintesen (fekvő tájolás esetén) vagy függőlegesen (álló tájolás esetén). Négy FHD kép jeleníthető meg quad-pip módban. A PIP vagy PBP használatához: 1. Csatlakoztassa a másodlagos bemenő forrást a monitorhoz. 2. Nyomja meg a négy funkciógomb egyikét a gombok aktiválásához, majd nyomja meg a Menü gombot az OSD megnyitásához. 3. A Képernyőmenüben válassza a PIP Control (PIP vezérlés) > PIP On/Off (PIP be/ki), majd a Picture-in- Picture (Kép a képben) vagy a Picture-beside-Picture (Kép a kép mellett) lehetőség valamelyikét. 4. A monitor letapogatja a másodlagos bemenő jeleket, hogy egy érvényes bemenő jelet találjon, és azt a bemenő jelet fogja felhasználni a PIP/PBP képhez. Ha módosítani kívánja a PIP/PBP bemenetet, válassza az OSD-ben a PIP Input (PIP bemenet) lehetőséget, majd a kívánt bemenetet. 5. Ha módosítani kívánja a PIP méretét, válassza az OSD-ben a PIP Size (PIP mérete) lehetőséget, majd válassza ki a kívánt méretet. 6. Ha módosítani kívánja a PIP helyzetét, válassza ki a PIP Position (PIP helyzete) elemet az OSD-ben, majd válassza ki a kívánt helyzetet. Alacsony kék fény módba való beállítás A képernyő által kibocsátott kék fény csökkentésével a szem kevésbé lesz kitéve a kék fény hatásának. Ezen a monitoron csökkentheti a kék fény kimenetét, és a képernyőn történő olvasás közben pihentetőbb, kevésbé stimuláló képet jeleníthet meg. A kék fény kimenetének beállítása a képernyőn: 1. Nyomja meg a burkolat jobb oldala alatt található négy funkciógomb egyikét a gombok aktiválásához, majd nyomja meg a Menu (Menü) gombot a képernyőn megjelenő menü megnyitásához. Válassza a Color Control (Színszabályozás), majd a Viewing Mode (Megjelenítési mód) lehetőséget. 2. Válassza ki a kívánt beállítást: Low Blue Light (Alacsony kék fény): TUV minősített. csökkenti a kék fényt a szem kényelmének fokozása érdekében Reading (Olvasás): beltéri megtekintésre optimalizálja a kék fényt és a fényerőt Night (Éjszaka): beállítja a lehető legkisebb kék fényt, és csökkenti az alvásra gyakorolt hatást A kép a képben (PIP) és a kép a kép mellett (PBP) használata 17

24 3. Válassza ki a Save and Return (Mentés, majd visszatérés) lehetőséget a beállítások mentéséhez, majd zárja be a menüt. Válassza ki a Cancel (Mégse) lehetőséget, ha nem kívánja menteni a beállítást. 4. Válassza ki az Exit (Kilépés) parancsot a főmenüben. FIGYELEM! A súlyos sérülések kockázatának csökkentése érdekében olvassa el a Biztonsági és kényelmi útmutató című dokumentumot. Ez ismerteti a munkaállomások megfelelő beállítását, a helyes testtartást, és további hasznos tudnivalókat tartalmaz a számítógép-felhasználók egészségével és munkavégzési szokásaival kapcsolatban. A Biztonsági és kényelmi útmutató fontos elektromos és mechanikai biztonsági információkat is tartalmaz. A HP webhelyén elérhető Biztonsági és kényelmi útmutatót a ergo címen találja meg. Az Auto-Sleep (Automatikus alvó mód) használata A monitor a Képernyőmenüben támogatja az úgynevezett Auto-Sleep Mode (Automatikus alvó mód) lehetőséget, amely lehetővé teszi a képernyő csökkentett energiaállapotának be- és kikapcsolását. Az automatikus alvó mód bekapcsolt állapotában (alapértelmezés szerint bekapcsolva) a monitor csökkentett energiaállapotba lép, amikor a számítógép alacsony energiamódot jelez (vagy a vízszintes, vagy a függőleges szinkronjel hiányával). A csökkentett energiaállapotba (alvó módba) belépve a képernyő elsötétül, a háttérvilágítás kikapcsol, a tápellátásjelző LED pedig sárga színre vált. Ebben a csökkentett energiaállapotban a monitor teljesítményfelvétele kisebb 0,5 W-nál. A monitor akkor ébred fel alvó módból, amikor a számítógép aktív jelet küld neki (például ha Ön az egeret vagy a billentyűzetet használja). Az Automatikus alvó módot az OSD menüben kapcsolhatja ki. Az OSD megnyitásához nyomja meg a burkolat jobb oldala alatt található Menu (Menü) gombot. Az OSD-ben válassza a Power Control (Tápellátás-vezérlés), majd az Auto-Sleep Mode (Automatikus alvó állapot üzemmód), és végül az Off (Ki) elemet fejezet A monitor használata

25 3 Támogatás és hibaelhárítás Gyakoribb hibák elhárítása A következő táblázat lehetségesen előforduló problémákat, a problémák lehetséges okait, valamint a javasolt megoldásokat sorolja fel. Probléma Lehetséges ok Megoldás A képernyő üres vagy a videó villog. A kép homályos, alig kivehető vagy túl sötét. A képernyőn a Check Video Cable (Ellenőrizze a videokábelt) üzenet jelenik meg. A képernyőn a Signal Out of Range (Bemeneti jel tartományon kívül) felirat látható. A monitor ki van kapcsolva, de nem úgy tűnik, mintha energiatakarékos alvó módra váltott volna. A képernyőn az OSD Lockout (OSD zárolva) üzenet jelenik meg. A képernyőn a Power Button Lockout (Bekapcsoló gomb zárolva) üzenet jelenik meg. Nincs csatlakoztatva a tápkábel. A monitor ki van kapcsolva. A főkapcsoló ki állásban van. A videokábel nincs megfelelően csatlakoztatva. A rendszer alvó üzemmódban van. A videokártya nem kompatibilis. A fényerő-beállítás túl alacsony. A monitorkábel ki van húzva. A képfelbontás és/vagy a képfrissítési gyakoriság értékei magasabbra vannak állítva, mint amit a monitor támogat. A monitor energiatakarékos vezérlése le van tiltva. A képernyőn megjelenő menü zárolási funkciója be van kapcsolva. A monitor bekapcsoló gombjának zárolási funkciója engedélyezve van. Csatlakoztassa a hálózati tápkábelt. Nyomja meg a hátulsó panel tápkapcsoló gombját. MEGJEGYZÉS: Ha a gomb megnyomása nem hoz eredményt, tartsa nyomva a bekapcsoló gombot 10 másodpercig a zárolási funkció letiltásához. Ellenőrizze, hogy a monitor hátoldalán a főkapcsoló bekapcsolt (ON) helyzetben van-e. Csatlakoztassa megfelelően a videokábelt. További információk: A kábelek csatlakoztatása 5. oldal. Nyomja meg a billentyűzet bármely gombját, vagy mozgassa az egeret az üres képernyővédő alkalmazás kikapcsolásához. Nyissa meg az OSD menüt, és válassza ki a Input Control (Bemenet vezérlése) menüt. Állítsa az Auto-Switch Input (Automatikus bemenetváltás) elemet Off (Ki) értékre, és manuálisan válassza ki a bemenetet. Nyissa meg az OSD menüt, és válassza ki a Brightness (Fényerő) pontot a fényerő skálájának szükség szerinti beállításához. Csatlakoztassa a megfelelő videojelkábelt a számítógép és a monitor között. A monitorkábel csatlakoztatásához a számítógépet ki kell kapcsolni. Állítsa az értékeket a támogatott értékre (lásd Előre beállított kijelzőfelbontások 24. oldal). Nyissa meg az OSD menüt, majd válassza ki a Power Control (Tápellátás-vezérlés), majd az Auto-Sleep Mode (Automatikus alvó állapot üzemmód) lehetőséget, és az automatikus alvást állítsa On (Be) értékre. Nyomja meg és tartsa lenyomva az oldalsó panelen a Menu (Menü) gombot 10 másodpercig az OSD zárolásának feloldásához. Nyomja meg és tartsa lenyomva 10 másodpercig a hátsó panelen lévő tápkapcsoló gombot a tápkapcsoló gomb zárolásának feloldásához. Gyakoribb hibák elhárítása 19

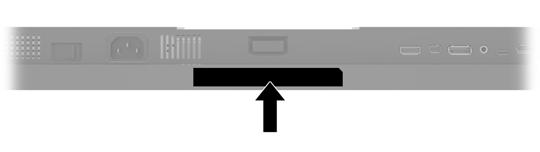

26 Gombos zárolások Ha tíz másodpercig nyomva tartja a tápkapcsoló gombot vagy a burkolat jobb oldala alatt található Menu (Menü) gombot, akkor zárolja az adott gomb működését. A működés visszaállításához tartsa lenyomva újból a gombot tíz másodpercig. Ez a zárolás feloldása funkció csak akkor érhető el, ha a monitor be van kapcsolva és aktív jelet jelenít meg, továbbá nem aktív a képernyőn megjelenő menü. A támogatás elérése Hardver- vagy szoftverprobléma megoldásához látogasson el ide: Ezen a webhelyen a termékkel kapcsolatban további információkat talál, többek között fórumokra mutató hivatkozásokat és hibaelhárítással kapcsolatos útmutatásokat. Azt is megtudhatja, hogyan léphet kapcsolatba a HP-val, és hogyan nyithat támogatási esetet. Előkészületek a műszaki támogatás felhívásához Ha nem tud megoldani egy problémát az ebben a fejezetben találhat problémamegoldó tippek segítségével, lehetséges, hogy fel kell hívnia a műszaki támogatást. A következő adatok legyenek kéznél, ha telefonál: A monitor modellszáma A monitor sorozatszáma A vásárlás a számlán feltüntetett dátuma A hiba fellépésének körülményei A megjelenő hibaüzenetek Hardverkonfiguráció Az ön által használt hardver és szoftver neve és verziója A sorozatszám és a termékszám megkeresése A sorozatszám és a termékszám a hátsó részegységek alatt található. Ha kapcsolatba lép a HP forgalmazóval a monitorral kapcsolatban, szüksége lehet ezekre a számokra fejezet Támogatás és hibaelhárítás

27 4 A monitor karbantartása Útmutató a karbantartáshoz A monitor teljesítményének fokozása és élettartamának meghosszabbítása érdekében: Ne nyissa fel a monitorházat, és ne kísérelje meg önállóan javítani a terméket. Csak a használati útmutató által ismertetett kezelőszerveket állítsa be. Ha a monitor nem működik megfelelően, leesett vagy megsérült, lépjen kapcsolatban hivatalos HP márkakereskedőjével, viszonteladójával vagy szolgáltatójával. Csak a monitornak megfelelő áramforrást és csatlakozókat használjon, amelyeket a monitor hátulján található címke/hátlap jelöl. Biztosítsa, hogy a kimenethez csatlakoztatott termékek teljes áramfelvétele ne lépje túl a tápcsatlakozóról levehető mértéket, és a kábelhez csatlakoztatott termékek teljes áramfelvétele ne lépje túl a kábellel átvihető mértéket. Tekintse meg az áramfelvételi információs címkét az egyes eszközök áramfelvételének (AMPS vagy A) meghatározásához. A monitort könnyen elérhető tápcsatlakozó kimenet mellé telepítse. Amikor kihúzza a monitort, erősen fogja meg a csatlakozót, és húzza ki azt az aljzatból. Soha ne a kábelt húzva húzza ki a monitort. Ha a monitor nincs használatban, kapcsolja ki. Jelentősen megnövelheti monitora várható élettartamát, ha képernyővédő programot használ, és kikapcsolja a monitort, ha nincs használatban. MEGJEGYZÉS: A beégett képes monitorokra nem terjed ki a HP jótállása. A házon lévő rések és nyílások szellőzésre szolgálnak. Ne zárja le vagy takarja el ezeket a nyílásokat. Soha ne dugjon tárgyakat a készülékházon található vagy egyéb nyílásokba. Ne ejtse le a monitort, és ne helyezze azt instabil felületre. Ügyeljen rá, hogy semmit se tegyen a tápkábelre. Ne lépjen rá a kábelre. Tartsa a monitort jó szellőző helyen, távol erős fény- és hőforrásoktól, valamint nedvességtől. A monitorállvány eltávolításakor a monitort helyezze képernyővel lefelé egy puha felületre a karcolások és sérülések elkerülése érdekében. Útmutató a karbantartáshoz 21

28 A monitor tisztítása 1. Kapcsolja ki a monitort, és a készülék hátoldalából húzza ki a tápkábelt. 2. Egy puha, tiszta, antisztatikus ronggyal törölje le a monitor kijelzőjét és a házat. 3. Erősebb szennyeződés esetén használjon víz és izopropil alkohol 50:50 arányú keverékét. VIGYÁZAT! A tisztítófolyadékot spriccelje egy rongyra, és a nedves ronggyal gyengéden törölje le a kijelző felületét. A tisztítófolyadékot soha ne spriccelje közvetlenül a kijelző felületére, mert befuthat a keret alá, és megrongálhatja az elektronikát. VIGYÁZAT! Ne használjon olyan tisztítószereket a képernyő tisztításához, amelyek petróleumalapú anyagot tartalmaznak, például benzolt, hígítót vagy más illékony anyagot. Ezek a vegyszerek megrongálhatják a monitort. A monitor szállítása Tartsa meg az eredeti csomagolást egy tárolóhelyen. A későbbiekben szüksége lehet rá, ha áthelyezi vagy szállítja a monitort fejezet A monitor karbantartása

29 A Műszaki adatok MEGJEGYZÉS: Minden műszaki adat a HP összetevők gyártói által megadott általános adatokat tükrözi, a tényleges teljesítmény lehet nagyobb vagy kisebb is. A termék legújabb műszaki jellemzőihez és további műszaki jellemzőkhöz keresse fel a(z) webhelyet, és az adott típus QuickSpecs dokumentumának megkereséséhez adja meg a monitor típusát. Képernyő Típus 91 cm, szélesvásznú IPS 35,8 hüvelyk, szélesvásznú Látható képméret 108 cm képátmérő 42,5 hüvelykes képátmérő Dőlésszög -5 és 10 között Tömeg Állvány nélkül Állvánnyal együtt Méretek (állvánnyal együtt) Magasság Hosszúság Szélesség 12,45 kg 16,95 kg 61,90 cm 24,00 cm 97,21 cm 27,45 font 37,38 font 24,37 hüvelyk 9,44 hüvelyk 38,27 hüvelyk Maximális képfelbontás (60 Hz) Optimális grafikus felbontás (60 Hz) Képpontméret 0,06053 (V) 0,18159 (F) mm Képpont per hüvelyk 140 PPI Vízszintes frekvencia Függőleges frissítési gyakoriság khz 29 Hz 60 Hz Környezeti hőmérséklet-követelmény Működési hőmérséklet Tárolási hőmérséklet 5 C - 35 C -20 C - 60 C 41 F - 95 F -4 F F Relatív páratartalom 20 80% Tápforrás V AC 50/60 Hz Magasság Üzemi Storage Mért teljesítményfelvétel m m láb láb 23

30 Maximális teljesítmény Szokásos beállítások Alvó állapot Ki Bemeneti csatlakozó 200 W 70 W <0,5 W <0,3 W Egy DisplayPort-csatlakozó, egy Mini DisplayPort-csatlakozó, egy HDMI-port, egy analóg hangkimeneti csatlakozó, három USB-A csatlakozó, egy USB-C csatlakozó (felfelé irányuló) és egy USB-C csatlakozó (lefelé irányuló) Előre beállított kijelzőfelbontások Az alábbiakban felsorolt felbontások a leggyakrabban használt üzemmódok, és gyári alapbeállításként használatosak. Ez a monitor automatikusan felismeri ezeket az előre beállított üzemmódokat, ezek pontosan méretezve, középre illesztve jelennek meg a képernyőn. Alapérték Képpontformátum Vízszintes frekvencia (khz) Függőleges frekvencia (Hz) ,469 59, x ,469 70, ,879 60, ,469 59, ,000 60, ,396 59, ,702 59, ,981 60, ,935 59, ,469 59, ,000 60, ,000 60, ,290 59, ,500 60, ,038 59, ,556 59, ,787 59, ,688 29, ,313 59, A függelék: Műszaki adatok

31 Alapérték Időzítés neve Képpontformátum Vízszintes frekvencia (khz) Függőleges frekvencia (Hz) 1 480i ,734 59, p ,469 59, p ,000 60, i ,750 60, i ,625 50, p ,250 50, p ,500 50, i ,125 50, p x ,500 60, p x ,250 50,00 Belépés felhasználói üzemmódokba Az alábbi feltételek mellett a videovezérlő jel néha olyan üzemmódot kérhet, amely nincs előre beállítva: Ön nem szabványos grafikus adaptert használ. Ön nem előre beállított módot használ. Ebben az esetben szükség lehet a monitor paramétereinek módosítására a képernyőmenü segítségével. A változtatásokat elvégezheti bármelyik vagy mindegyik üzemmódhoz, a módosítások mentve lesznek a memóriában. A monitor automatikusan tárolja az új beállítást, majd az új üzemmódot úgy fogja felismerni, mint egy előre beállított üzemmódot. A gyárilag előre beállított üzemmódokon kívül 10 felhasználói üzemmód állítható be és tárolható. Energiatakarékos mód A monitor támogatja az alacsony energiafelhasználású állapotot. A monitor akkor lép alacsony energiafelhasználású állapotba, ha észleli a vízszintes szinkronjel vagy a függőleges szinkronjel hiányát. Ezeknek a jeleknek a hiányában a monitor képernyője üres lesz, a háttérvilágítás kikapcsol, és a tápfeszültségjelző fény borostyánsárgára vált. Alacsony energiafelhasználású állapotban a monitor 0,5 wattnál kevesebbet fogyaszt. A normál működési módba való visszatérés előtt van egy rövid bemelegedési idő. Az energiatakarékos funkciók beállításához tekintse meg a számítógép használati utasítását (néhol energiagazdálkodási funkció néven szerepel). MEGJEGYZÉS: Az energiatakarékos funkció csak akkor működik, ha a monitor energiatakarékos funkcióval rendelkező számítógéphez csatlakozik. A monitor alvó állapotot időzítő segédprogramjában a beállítások kiválasztásával azt is megszabhatja, hogy a monitor egy megadott idő elteltével indítsa el a csökkentett energiafelvételi állapotba. Amikor a monitor az alvó állapotot időzítő segédprogramja következtében csökkentett energiafelvételi állapotba lép, a bekapcsolásjelző borostyánsárga színben villog. Energiatakarékos mód 25

32 B Kisegítő lehetőségek A HP olyan termékeket és szolgáltatásokat tervez, állít elő és forgalmaz, amelyeket mindenki használhat, köztük a fogyatékkal élők is vagy önmagukban, vagy megfelelő kisegítő eszközzel. Támogatott kisegítő technológiák A HP termékei támogatnak sokféle operációs rendszer kisegítő technológiát, és beállítható, hogy együttműködjön további kisegítő technológiákkal is. A kisegítő funkciókkal kapcsolatos további információk megkereséséhez használja a keresés funkciót azon a forráseszközön, amely a monitorhoz csatlakozik. MEGJEGYZÉS: Egy adott kisegítő technológiával kapcsolatos további információt az adott termék ügyfélszolgálatától kaphat. Kapcsolatfelvétel a támogatással Folyamatosan finomítjuk termékeink és szolgáltatásaink kisegítő lehetőségeit, és örülünk minden felhasználói visszajelzésnek. Ha problémája van egy termékkel vagy szeretne valamit elmondani nekünk a kisegítő funkciókról, melyek segítették Önt, akkor hívja a (888) számot hétfőtől péntekig reggel 6 és este 9 óra között (GMT-7). Ha siket vagy nehezen halló, és a TRS/VRS/WebCapTel-t használja, forduljon hozzánk, ha műszaki támogatást igényel vagy kisegítő kérdései vannak. Ehhez hívja a (877) számot hétfőtől péntekig reggel 6 és este 9 óra között (GMT-7). 26 B függelék: Kisegítő lehetőségek
