5 Tartalomjegyzék 1 A termék jellemzői Balesetmegelőzési és karbantartási útmutató... 2 A biztonságos munkavégzéssel kapcsolatos fontos információk... 2 Útmutató a karbantartáshoz... 2 A monitor tisztítása... 3 A monitor szállítása A monitor üzembe helyezése és használata... 4 A védőtok csatlakoztatása és a monitor üzembe helyezése... 4 A védőtok csatlakoztatása... 4 A monitor üzembe helyezése... 5 Illesztőprogramok telepítése és a HP noteszgép csatlakoztatása... 8 Megjelenítési módok Kiterjesztés mód (alapértelmezett) Tükrözés mód Elsődleges kijelző A hátlap kezelőszervei További információk Terméktámogatás Előkészületek a műszaki támogatás felhívásához Az adatlap helye Műszaki adatok A nyomtató műszaki adatai Energiatakarékos mód v

6 vi

7 1 A termék jellemzői A HP LCD (folyadékkristályos) monitor LED háttérvilágítású aktív mátrixos vékonyfilm tranzisztor (TFT) képernyővel van ellátva, és az alábbi főbb tulajdonságokkal rendelkezik: 35,6 cm-es (14 hüvelykes) átmérőjű kijelző 1600 x 900 képpont felbontással, valamint teljes képernyős támogatás az alacsonyabb felbontásokhoz; egyetlen USB 3.0 kapcsolat a tápellátáshoz és a videóhoz (az USB 3.0 kábel tartozék); LED-háttérvilágítású panel rendkívül keskeny képernyővel; a beépített, állítható állvány hordtáskává alakítható át, amely laposra hajtható össze a gyors, egyszerű szállítás céljából; beépített hátlapi vezérlőgombok a tápellátás bekapcsolásához és a fényerő beállításához; Szoftver és dokumentációs lemez, amely tartalmazza a monitor illesztőprogramjait, a termékdokumentációt és a Termékkel kapcsolatos nyilatkozatokat 1

8 2 Balesetmegelőzési és karbantartási útmutató A biztonságos munkavégzéssel kapcsolatos fontos információk A biztonsági és szabályozói információkat lásd a lemezen található Termékkel kapcsolatos nyilatkozatokat, ha valamelyik tartalmazza, vagy a dokumentációs készletet. A felhasználói útmutatójában található a termékfrissítések megkereséséhez menjen a oldalra, és válassza ki az országát. Válassza az Illesztőprogramok és letöltések lehetőséget, majd kövesse a képernyőn megjelenő utasításokat. A monitornak a tápellátásához és az adatátvitelhez mellékeltünk egy USB-kábelt. Csak a mellékelt kábelt használja a monitor és a számítógép összekapcsolásához. FIGYELEM! A sérülés kockázatának csökkentése érdekében olvassa el a Biztonsági és kényelmi útmutatót, amely bemutatja a munkaállomások célszerű kialakításának módját, javaslatokat tesz a felhasználóknak a megfelelő testtartásra, tippeket ad az egészség megőrzésére és a helyes munkahelyi szokásokra, továbbá fontos tájékoztatással szolgál az elektromos és mechanikai veszélyek elhárítására. Ez az útmutató a webhelyen és a dokumentációs lemezen található meg (ha az mellékelve van a monitorhoz). FIGYELEM! A nem megfelelő helyen, például öltözőasztalon, könyvszekrényen, polcon, íróasztalon, hangszórón, ládán vagy kézikocsin felállított monitor ledőlhet és balesetet okozhat. Az LCD monitorhoz csatlakozó USB-kábelt úgy kell elvezetni, hogy az ne legyen meghúzható, megfogható, és ne lehessen elesni benne. VIGYÁZAT! A monitor, valamint a számítógép védelme érdekében a számítógép tápkábelét valamilyen túlfeszültség elleni védelemmel ellátott eszközhöz, például egy elosztóhoz vagy egy szünetmentes tápegységhez (UPS) csatlakoztassa. Nem minden elosztó biztosít túlfeszültség elleni védelmet; az ilyen elosztókon erre a funkcióra külön jelölés hívja fel a figyelmet. Használjon olyan túlfeszültség ellen védő elosztót, aminél a gyártó a védett termékre cseregaranciát biztosít, így a védelem hibája esetén meghibásodott készüléke helyett másikat kap. Használjon megfelelő méretű bútort, amely a HP LCD monitort biztosan megtartja. VIGYÁZAT! Ne fogja a monitort a védődobozánál fogva. A tok és a monitor mágnesekkel csatlakoznak egymáshoz. Ha rosszul tartja, a monitor leválhat a dobozról és leeshet. Útmutató a karbantartáshoz A monitor maximális teljesítményének fenntartásához és élettartama meghosszabbításához: Ne nyissa fel a monitor házát, és ne kísérelje meg saját kezűleg a javítását. Csak azokat a kezelőszerveket használja, amikre a használati utasítás kitér. Ha a monitor nem működik megfelelően, leejtették vagy károsodott, forduljon vele hivatalos HP márkakereskedőhöz, viszonteladóhoz vagy szervizhez. Csak a monitornak megfelelő áramforrást és csatlakozókat használjon, amelyeket a monitor hátulján található címke/hátlap jelöl fejezet Balesetmegelőzési és karbantartási útmutató

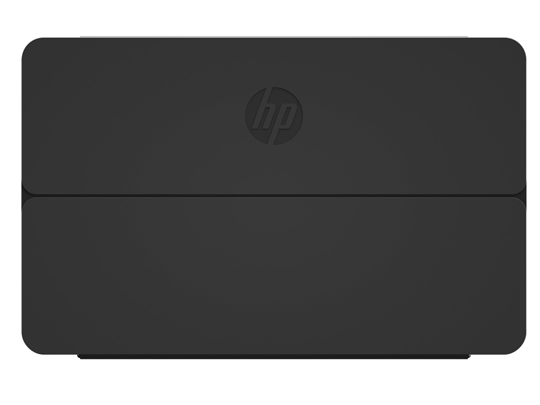

9 Kapcsolja ki a monitort, ha nincs használatban. A monitor várható élettartamát jelentősen megnövelheti képernyővédő programmal és a használaton kívül történő kikapcsolásával. MEGJEGYZÉS: A HP garancia nem terjed ki a beégett képekre. A készülékházon található nyílások a szellőzést szolgálják. Ezeket ne tömítse el, ne fedje be. Ne tegyen semmit a készülékház nyílásaiba. Ne dobja le a monitort, és ne tegye instabil felületre. Ügyeljen arra, hogy semmi ne kerüljön az USB-kábelre. Ne lépjen a kábelre. A monitort tartsa jól szellőző területen, túlzott fénytől, hőtől vagy nedvességtől távol. A monitor tisztítása 1. Kapcsolja ki a monitort, majd húzza ki az USB-kábelt a hátuljából. 2. Puha, tiszta, antisztatikus ronggyal törölje le a monitor kijelzőjét és a házat. 3. Erősebb szennyeződés esetén használjon víz és izopropil alkohol 50:50 arányú keverékét. VIGYÁZAT! A tisztítófolyadékot spriccelje egy rongyra, és a nedves ronggyal gyengéden törölje le a kijelző felületét. Ne permetezzen tisztítószert közvetlenül a képernyőre. Befuthat a keret alá, és megrongálhatja az elektronikát. VIGYÁZAT! Ne használjon petróleum alapú tisztítószert, például benzint, hígítót vagy más illékony vegyületet a képernyő vagy a készülékház tisztítására. Ezek a vegyszerek megrongálhatják a monitort. A monitor szállítása Tartsa meg az eredeti csomagolást. A későbbiekben szüksége lehet rá, ha áthelyezi vagy szállítja a monitort. Útmutató a karbantartáshoz 3

10 3 A monitor üzembe helyezése és használata A védőtok csatlakoztatása és a monitor üzembe helyezése A védőtok csatlakoztatása 1. Fektesse a monitort képernyővel lefelé lapos felületre. 2. A védőtokon helyezze el a csíkos jelzést az egyik oldalon. Tartsa a fedelet úgy, hogy a csík felfelé nézzen, és a monitor előlapján hajtsa rá a HP emblémát. A védőtok teteje most egy vonalban van a monitor tetejével. 3. Engedje le a védőtokot a monitorra. Mivel a védőtok érintkezik a monitorral, a fedőlap alsó szélét a mágnesekkel igazítsa el és csatlakoztassa a monitorhoz fejezet A monitor üzembe helyezése és használata

11 4. Hajtsa a fület a monitor tetejére, és nyomja be a monitor hátsó részét, a védőtokban rögzüljön a képernyő. MEGJEGYZÉS: Ha a fül nem hajtható a monitor tetejére, akkor a fedél rossza oldalon csatlakozik. Óvatosan vegye le a fedelet, fordítsa meg, és ismételje meg az eljárást. A monitor üzembe helyezése VIGYÁZAT! Ne fogja a monitort a védődobozánál fogva. A tok és a monitor mágnesekkel csatlakoznak egymáshoz. Ha rosszul tartja, a monitor leválhat a dobozról és leeshet. A védőtok csatlakoztatása és a monitor üzembe helyezése 5

12 1. A monitort egyik kezével támassza, és emelje fel a fület fejezet A monitor üzembe helyezése és használata

13 2. Továbbra is támassza a monitort, és nyissa ki a védődobozt. 3. Állítsa a monitor alsó szélét sík felületre úgy, hogy a védődoboz a monitor mögött legyen. 4. Hajtsa össze a védődobozt a monitor hátsó része felé. A védőtok csatlakoztatása és a monitor üzembe helyezése 7

14 5. Nyomja be a csíkot a fül belsejében a felső vagy középső horonyba a monitor hátulján, hogy álló helyzetben rögzítse. MEGJEGYZÉS: Ha a monitor függőlegesebb helyzetben szeretné látni, akkor válassza ki a középső hornyot. A jobb megdöntéshez válassza a felső hornyot. Illesztőprogramok telepítése és a HP noteszgép csatlakoztatása FONTOS: A Windows Vista és újabb verziók esetében a DisplayLink szoftver jól együttműködik az elsődleges videokártyával. A DisplayLink támogatja, és végigpróbálja az összes jelentős GPU gyártó (Intel, ATI, NVIDIA, és Via) számítógépre telepített egyetlen videokártyáját (GPU) A SIS videokártyák nem támogatottak. A következő GPU konfigurációk esetén előfordulhat, hogy bizonyos körülmények között kompatibilitási hibákat észlelnek a Windows Vista és újabb verziók esetén: NVIDIA SLI SLI üzemmódban Egyéb GPU konfigurációk, beleértve a következőket, jelenleg nem támogatottak és nem fognak működni a Windows Vista vagy újabb verziók esetében. CrossFire SLI nem SLI üzemmódban Több WDDM grafikus illesztőprogram aktív egyszerre Ne kapcsolja be a monitort, amíg nem telepítette a számítógépre az illesztőprogramokat, és nem csatlakoztatta a monitort a számítógéphez. A monitor üzembe helyezése: 1. Telepítse az illesztőprogramokat a következő források valamelyikével: Helyezze be a monitorhoz kapott lemezt a HP számítógép optikai meghajtójába. Keresse fel a és kövesse a képernyőn megjelenő utasításokat a monitor illesztőprogramjainak megkereséséhez és letöltéséhez. MEGJEGYZÉS: Ez a forrás a legfrissebb illesztőprogramokat biztosíja fejezet A monitor üzembe helyezése és használata

15 2. Csatlakoztassa a kapott Y alakú USB-kábel egyik végét a monitor USB-portjába, a kábel másik végét pedig a számítógéphez az alábbi konfigurációk egyike szerint: Az elsődleges USB-csatlakozót a kábel másik végén csatlakoztassa a számítógép 3.0 USB-portjához. Helyezze be mindkét USB csatlakozót a kábel másik végén a számítógép két USB 2.0 portjához. Illesztőprogramok telepítése és a HP noteszgép csatlakoztatása 9

16 3. Kapcsolja be a monitor tápellátását. 4. A szoftver telepítése és a monitor csatlakoztatása után a következő ikonok jelennek meg a tálcán. Kattintson az ikonra, hogy megnyithassa a menüt, és kiválaszthassa a csatlakoztatott monitor megjelenítési és vezérlési módját. Ha a monitor nem kapcsol be, hajtsa végre az alábbi lépéseket: 1. Győződjön meg róla, hogy az USB-kábel megfelelően helyezkedik el a monitorban és a számítógépben. Ha a kábel csatlakozik a számítógépen lévő USB 2.0-portokhoz, akkor ellenőrizze, hogy az "Y"-kábel két USB-csatlakozója csatlakozik-e a számítógépen lévő USB 2.0-portokhoz. 2. Nyomja meg a monitor hátulján található bekapcsológombot. 3. Győződjön meg arról, hogy az USB Graphics (USB grafika) illesztőprogramot telepítették a számítógépen. Telepítse az illesztőprogramokat a következő források valamelyikével: Helyezze be a monitorhoz kapott lemezt a HP számítógép optikai meghajtójába. Keresse fel a és kövesse a képernyőn megjelenő utasításokat a monitor illesztőprogramjainak megkereséséhez és letöltéséhez. MEGJEGYZÉS: Ez a forrás a legfrissebb illesztőprogramokat biztosíja. Megjelenítési módok Ha a monitor noteszgéphez vagy asztali számítógéphez van csatlakoztatva; számítógép, a monitor konfigurálható kiterjesztés vagy tükrözés módra, vagy lehet az elsődleges kijelző. Kiterjesztés mód (alapértelmezett) Kiterjesztés módban (amelyik az alapértelmezett üzemmód), a Windows asztal kiterjed a csatlakoztatott monitorra. Ez az üzemmód az egymást fedő ablakok kiküszöbölésével hatékonyabbá teszi a többfeladatos munkavégzést. A monitor kiterjesztés módjának beállításához: 1. Kattintson az USB Graphics (USB grafika) ikonjára a tálca értesítési területén a Windows feladatsoron. 2. Kattintson a Kiterjesztés gombra. A Windows asztal kijelzője most kiterjed ugyanabba az irányba, mint amikor a legutóbbi alkalommal ebben a módban használták. 3. Az irány szabályozásához kattintson a kiterjesztés elemre, és kattintson a bal, jobb, felettvagy alatt opcióra a noteszgép (elsődleges) monitorához képest. A kiterjesztés módot a Windows megjelenítési beállításaiban is beállíthatja. Ennél a módszernél: 1. Pozicionálja a kurzort bárhová a Windows asztalon, és kattintson a jobb gombbal, majd: fejezet A monitor üzembe helyezése és használata

17 A Windows Vista, Windows 7 és a Windows 8 sorozatoknál, kattintson a Testreszabás > Kijelző beállításai elemre. Windows XP rendszeren, kattintson a Tulajdonságok > Beállítások elemre. 2. A képernyő legördülő menüben kattintson a csatlakoztatott monitorra, majd: A Windows Vista, Windows 7 és a Windows 8 sorozaton jelölje be Az asztal kiterjesztése erre a monitorra jelölőnégyzetet. Windows XP rendszeren jelölje be A Windows asztal kiterjesztése erre a monitorra jelölőnégyzetet. 3. Húzza az ablakban az ikonokat a képernyő felső részére, hogy azok illeszkedjenek az noteszgép monitor és a csatlakoztatott monitor fizikai elrendezéséhez. A számítógép normális esetben a csatlakoztatott monitort 2 -es monitorként azonosítja be. 4. A beállítások képernyő bezárásához kattintson az OK gombra. A kiterjesztett asztal használatához egyszerűen húzzon át nyitott ablakokat a csatlakoztatott monitorra. MEGJEGYZÉS: asztalon. Előfordulhat, hogy néhány alkalmazás nem támogatja a kijelzőt kiterjesztett Tükrözés mód Tükrözés vagy klón módban az eredeti képernyőt (az elsődleges noteszgép-kijelzőt) tükrözi át a csatlakoztatott monitorra. A csatlakoztatott monitor tükrözés módra állításához: 1. Kattintson az USB Graphics (USB grafika) ikonjára a tálca értesítési területén a Windows feladatsoron. 2. Kattintson a Tükör gombra. A csatlakoztatott monitor tükrözés módját a Windows kijelző beállításaiban is beállíthatja. Ennél a módszernél: 1. Pozicionálja a kurzort bárhová a Windows asztalon, és kattintson a jobb gombbal, majd: A Windows Vista, Windows 7 és a Windows 8 sorozatoknál, kattintson a Testreszabás > Kijelző beállításai elemre. Windows XP rendszeren, kattintson a Tulajdonságok > Beállítások elemre. 2. A képernyő legördülő menüben kattintson a csatlakoztatott monitorra, majd: A Windows Vista, Windows 7 és a Windows 8 sorozaton törölje a jelet Az asztal kiterjesztése erre a monitorra jelölőnégyzetből. Windows XP rendszeren törölje a jelet A Windows asztal kiterjesztése erre a monitorra jelölőnégyzetből. 3. A beállítások képernyő bezárásához kattintson az OK gombra. Tükrözés módban az elsődleges monitor beállításai (képernyőfelbontás, színmélység és frissítési gyakoriság) jelennek meg a csatlakoztatott monitoron is. Megjelenítési módok 11

18 Elsődleges kijelző A csatlakoztatott monitor elsődleges kijelzőnek való beállításához: 1. Kattintson az USB Graphics (USB grafika) ikonjára a tálca értesítési területén a Windows feladatsoron. 2. Kattintson a Set as Main Monitor (Beállítás fő monitorként). A csatlakoztatott monitort elsődleges kijelzőként a Windows megjelenítési beállításaiban is beállíthatja. Ennél a módszernél: 1. Pozicionálja a kurzort bárhová a Windows asztalon, és kattintson a jobb gombbal, majd: A Windows Vista, Windows 7 és a Windows 8 sorozatoknál, kattintson a Testreszabás > Kijelző beállításai elemre. Windows XP rendszeren, kattintson a Tulajdonságok > Beállítások elemre. 2. A képernyő legördülő menüben kattintson a csatlakoztatott monitorra, majd: A Windows Vista, Windows 7 és a Windows 8 sorozaton jelölje be az Ez az elsődleges monitorom jelölőnégyzetet. Windows XP rendszeren jelölje be Használja ezt az eszközt elsődleges monitorként jelölőnégyzetet. 3. Néhány számítógépen és noteszgépen az elsődleges kijelzőt ugyanazon beállítások módosításának részeként le kell tiltani. Ennek érdekében törölje a jelet Az asztal kiterjesztése erre a monitorra jelölőnégyzetéből az elsődleges kijelző esetében. 4. A beállítások képernyő bezárásához kattintson az OK gombra. A csatlakoztatott monitor elsődleges marad, ha a számítógép hibernálás vagy felfüggesztés üzemmódba lép, vagy ha újraindítják. Ha a csatlakoztatott monitort lecsatlakoztatják, akkor a noteszgép vagy asztali gép kijelzője lesz ismét az elsődleges. A hátlap kezelőszervei Ikon Gomb Funkció 1 Áramellátás Ki- és bekapcsolja a monitort fejezet A monitor üzembe helyezése és használata

19 Ikon Gomb Funkció 2 Pluszjel Növeli a fényerőt 3 Mínuszjel Csökkenti a fényerőt MEGJEGYZÉS: Ha meg szeretne tekinteni egy képernyőmenü szimulátort, látogasson el a HP önkiszolgáló ügyfélszolgálatának médiakönyvtárába ezen a címen: A hátlap kezelőszervei 13

20 4 További információk Terméktámogatás MEGJEGYZÉS: A monitor felhasználói útmutatója és a legújabb illesztőprogramok a webhelyen érhetők el. Ha a jelen útmutatóban nem kap választ a kérdésére, kapcsolatba léphet az ügyfélszolgálattal. Az Egyesült Államokban a támogatásért keresse fel a oldalt. Globális támogatásért keresse fel a oldalt. Itt a következőkre van lehetőség: Online csevegés a HP szakértőjével MEGJEGYZÉS: Ha a csevegés nem érhető el az adott nyelven, cseveghet angolul. A HP támogatási telefonszám keresése HP szervizközpont keresése Előkészületek a műszaki támogatás felhívásához Ha a monitorral kapcsolatban nem tud megoldani egy problémát, lehetséges, hogy fel kell hívnia a műszaki támogatást. Tartsa a keze ügyében az alábbi információkat a telefonhíváskor: A monitor modellszáma A monitor sorozatszáma A számla dátuma Azok a körülmények, melyek esetén a probléma előfordult Kiírt hibaüzenet Hardver konfiguráció Az ön által használt hardver és szoftver neve és verziója Az adatlap helye A monitor adatlapjai a pótalkatrészek cikkszámát, a termékszámot és a sorozatszámot tartalmazzák. Ha a monitor típusával kapcsolatban kapcsolatba lép a HP-val, szüksége lehet ezekre a számokra. Az adatcímke a monitor alján található. Megtekintésükhöz távolítsa el a védőtokot. 1. Nyissa ki a védőtokot, majd fektesse a monitort és a tokot lapos felületre. 2. Óvatosan húzza el a dobozt a monitortól. Útmutatásért lásd: A védőtok csatlakoztatása 4. oldal fejezet További információk

21 5 Műszaki adatok MEGJEGYZÉS: Minden műszaki adat a HP összetevők gyártói által megadott általános adat; a tényleges teljesítmény nagyobb vagy kisebb is lehet. A nyomtató műszaki adatai Bemeneti csatlakozók USB a tápellátáshoz és a videóhoz (a kábel mellékelt) Maximális súly (csomagolás nélkül) 1,25 kg 2,76 font Méretek (a borítóval együtt) Magasság Mélység Szélesség 21,8 cm 1,6 cm 34,5 cm 8,6 hüvelyk 0,63 hüvelyk 13,6 hüvelyk Grafikus felbontás 1600 x 900, 60 Hz Oldalarány 16:9 Áramforrás 1 db USB 3.0 port vagy 2 db USB 2.0 port (4,5 V, 0,9~1,8 A) Energiatakarékos mód A monitorok támogatják az alacsony energiafelhasználású állapotot. A monitor akkor lép alacsony energiafelhasználású állapotba, ha észleli a vízszintes szinkronjel és/vagy a függőleges szinkronjel hiányát. Ezeknek a jeleknek a hiányában a monitor képernyője üres lesz, a háttérvilágítás kikapcsol, és a tápfeszültségjelző fény sárgára vált. Amikor a monitor alacsony energiafelhasználású állapotba kapcsol, 0,5 watt energiát használ fel. A normál működési módba való visszatérés előtt van egy rövid bemelegedési idő. Az energiatakarékossággal kapcsolatos funkciók beállításával kapcsolatos további információkért olvassa el számítógépe dokumentációját (a funkció energiagazdálkodás néven is előfordulhat). MEGJEGYZÉS: A fenti energiatakarékos funkció csak akkor működik, ha a monitor ilyen funkcióval rendelkező számítógéphez csatlakozik. A nyomtató műszaki adatai 15
