1 HP ENVY 24 IPS Monitor Felhasználói útmutató

2 2014 Hewlett-Packard Development Company, L.P. A Microsoft, a Windows és a Windows Vista név a Microsoft Corporation Amerikai Egyesült Államokban és/vagy más országokban bejegyzett kereskedelmi védjegye. A HP termékeire és szolgáltatásaira vonatkozó kizárólagos jótállás az adott termékhez, illetve szolgáltatáshoz mellékelt, korlátozott jótállásról szóló nyilatkozatban vállalt jótállás. Az itt leírtak nem jelentenek további jótállást. A HP nem vállal felelősséget a jelen dokumentumban esetleg előforduló technikai vagy szerkesztési hibákért és hiányosságokért. Ez a dokumentum védett információkat tartalmaz, és szerzői jog védi. A dokumentum semelyik része nem fénymásolható, reprodukálható vagy lefordítható másik nyelvre a Hewlett- Packard Company előzetes írott belegyezése nélkül. Első kiadás: február Dokumentum cikkszáma:

3 Az útmutatóról Ez az útmutató a monitor jellemzőit, az üzembe helyezésének lépéseit, a szoftver használatát, valamint a műszaki adatait mutatja be. FIGYELEM! Az ilyen módon jelzett szöveg azt jelzi, hogy az útmutatás helytelen követése sérüléshez vagy halálhoz vezethet. VIGYÁZAT! Az ilyen módon jelzett szöveg azt jelzi, hogy az útmutatás helytelen követése a készülékek megrongálódáshoz vagy információvesztéshez vezethet. MEGJEGYZÉS: Az ilyen módon jelzett szöveg fontos kiegészítő információkat tartalmaz. iii

4 iv Az útmutatóról

5 Tartalomjegyzék 1 A termék jellemzői A monitor üzembe helyezése... 2 A monitor talp felszerelése... 2 Hátsó és oldalsó összetevők... 4 A kábelek csatlakoztatása... 5 Az elülső panel kezelőszervei... 8 A monitor beállítása... 9 A monitor bekapcsolása... 9 HP vízjel és kép beégés irányelv Az adatcímke helye A My Display szoftver használata A szoftver telepítése A szoftver használata A szoftver letöltése További információforrások Referencia útmutatók Terméktámogatás A függelék: Műszaki adatok Az előre beállított kijelzőfelbontás felismerése Tápegység Belépés a felhasználói üzemmódokba Energiatakarékos mód v

6 vi

7 1 A termék jellemzői A fénykibocsátó dióda (LED) háttérvilágítású monitor aktív mátrixos In-Plane Switching (IPS) panelt tartalmaz. A monitor funkciói többek között: 60,5 cm-es (23,8 hüvelykes) átmérőjű kijelző 1920 x 1080 képpont felbontással, valamint teljes képernyős támogatás az alacsonyabb felbontásokhoz; egyéni méretezés a maximális képméret eléréséhez az eredeti képarány megtartásával Billenthető ülő vagy álló helyzetben történő kényelmes használathoz, vagy egyik oldalról a másikra való áthelyezéséhez Az IPS technológia széles látószöget és épségüket megőrző színeket biztosít Videójelbemenet a nagy felbontású multimédia illesztőfelület (HDMI) támogatásához Videójelbemenet a mobil nagyfelbontású hivatkozás (MHL) támogatásához; a mobileszköz kimeneti felbontására korlátozott Videojelbemenet az analóg VGA támogatásához Plug and play lehetőség, ha az operációs rendszer is támogatja Kijelzőn megjelenő beállítási lehetőségek tíz nyelven az egyszerű beállítás és képernyő optimalizálása érdekében My Display szoftver a monitor beállításainak Windows rendszeren keresztül történő módosításához HDCP (High-bandwidth digital content protection) digitális tartalomvédelem a HDMI bemeneten Szoftver és dokumentációs lemez, amely tartalmazza a monitor illesztőprogramjait és a termékdokumentációt Energiatakarékos funkció a csökkentett energiafogyasztás követelményeinek teljesítéséhez A terméket érintő biztonsági útmutatók, tanúsítványok és szabályozásokra vonatkozó tudnivalók a HP LCD monitorok kézikönyvében találhatók (a monitorhoz mellékelt lemezen) Beats Audio az optimalizált hangminőség érdekében Dynamic Contrast (dinamikus kontraszt) 1

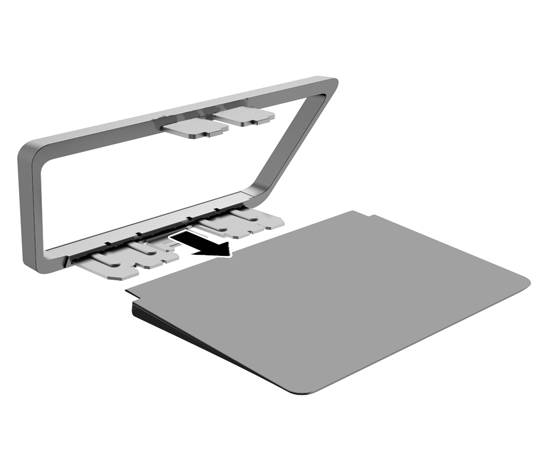

8 2 A monitor üzembe helyezése A monitor üzembe helyezéséhez győződjön meg róla, hogy a monitor, a számítógép és minden más csatlakoztatott eszköz ki van kapcsolva, majd kövesse az alábbi utasításokat. A monitor talp felszerelése VIGYÁZAT! A képernyő törékeny. Ügyeljen arra, hogy ne érintse, ne nyomja meg a képernyőt; ezzel károsodást okozhat rajta. TIPP: Fordítson különös figyelmet az elhelyezésre, mert a környező lámpák és fénylő felületek tükröződései zavaróak lehetnek. 1. Emelje ki a monitort a dobozból, majd helyezze előoldalával lefelé lapos felületre. 2. Csúsztassa az állványt a talapzaton található bővítőhelyekre, amíg a helyére nem kattan fejezet A monitor üzembe helyezése

9 3. Nyomja be kattanásig az állványt a képernyőfej hátoldalán lévő nyílásba. A monitor talp felszerelése 3

10 Hátsó és oldalsó összetevők 2-1. táblázat: Monitor hátulsó és oldalsó összetevői Részegység Funkció 1 Fejhallgató-csatlakozó A fejhallgatókábelt (nem tartozék) csatlakoztatja a monitorhoz. 2 Egyenáramú tápcsatlakozó Itt csatlakozik az egyenáramú tápegység a monitorhoz. 3 HDMI A forráseszköz HDMI-kábelének monitorhoz csatlakoztatására. 4 MHL A forráseszköz MHL kábelének monitorhoz csatlakoztatására. 5 VGA A forráseszköz VGA kábelének monitorhoz csatlakoztatására. 6 Audio (Hang) A forráseszköz audiokábeljének monitorhoz csatlakoztatására fejezet A monitor üzembe helyezése

11 A kábelek csatlakoztatása 1. Tegye a monitort egy kényelmes, jól szellőző helyre a számítógép közelébe. 2. Csatlakoztassa videokábelt. MEGJEGYZÉS: A monitor mind az analóg, mind pedig a HDMI bemenetet támogatja. A videomódot a használt videokábel határozza meg. A monitor automatikusan felismeri az érvényes videojelet. A bemenetet az elülső panelen található Input Control/Plus (Bemenet vezérlése/plusz) gomb megnyomásával, vagy a képernyőn megjelenő menüben, a Menu (Menü) gomb megnyomásával választhatja ki. A HDMI-kábel mellékelve van. Csatlakoztassa a mellékelt HDMI-kábelt a HDMIcsatlakozóhoz a monitor hátulján, a másik végét pedig a forráseszközhöz. A kábelek csatlakoztatása 5

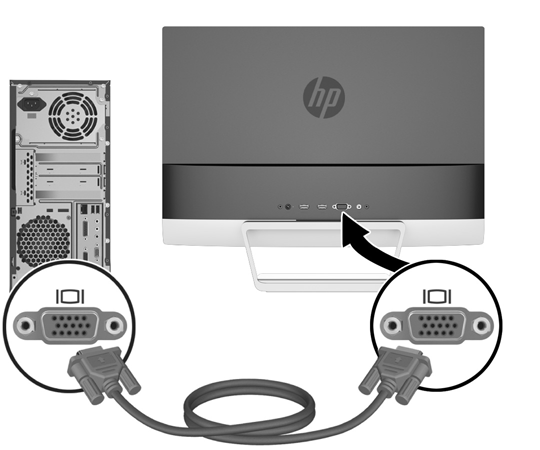

12 Csatlakoztasson MHL-kábelt az MHL-csatlakozóhoz a monitor hátoldalán, és a mikro USBcsatlakozóhoz az MHL-képes forráseszközön például okostelefonon a mobileszköz tartalmának monitoron való megtekintéséhez. MEGJEGYZÉS: Az MHL-video a mobileszköz kimeneti felbontására korlátozott. A monitorhoz analóg működéshez VGA kábel van mellékelve. Csatlakoztassa a mellékelt VGA kábelt a VGA csatlakozóhoz a monitor hátulján, a másik végét pedig a forráseszköz VGA csatlakozójához fejezet A monitor üzembe helyezése

13 3. Csatlakoztassa a tápkábel kerek végű csatlakozóját a monitorba, majd a másik végét a földelt tápcsatlakozó aljzatba. FIGYELEM! Az áramütés és a készülék károsodásának elkerülése érdekében tartsa be a következőket: A tápkábel földelésre szolgáló tűjét ne iktassa ki. A védőérintkező fontos biztonsági szerepet tölt be. A tápvezetéket csak könnyen elérhető, földelt hálózati konnektorba csatlakoztassa. A monitort a hálózati csatlakozóaljzatból való kihúzással áramtalanítsa. A tápkábelekre és vezetékekre ne helyezzen semmit. A kábeleket úgy rendezze el, hogy ne lehessen véletlenül rájuk lépni vagy beléjük botlani. A kábeleket és vezetékeket ne húzza vagy rángassa. A kábelt a csatlakozójánál fogva húzza ki a konnektorból. A kábelek csatlakoztatása 7

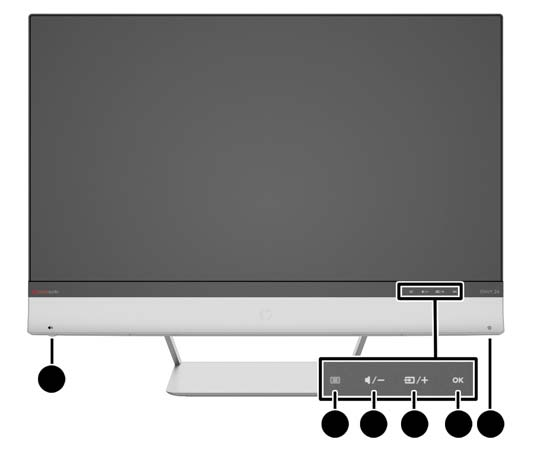

14 Az elülső panel kezelőszervei 2-2. táblázat: A monitor előlapjának kezelőszervei Kezelőszerv Funkció 1 Hangerő/Némítás Forgassa el a tárcsás vezérlőt a hangerő beállításához. Nyomja felfele a tárcsát a hang némításához és a némítás megszüntetéséhez. 2 Menü Megnyitja az OSD menüt, kijelöl abban elemeket, illetve bezárja azt. 3 Audio/Minus (Hang/ mínusz) Az Audio (Hang) menü megnyitása a hangerő beállításához. Ha az OSD menü aktív, a gomb megnyomásával visszaléphet az OSD menü funkciói között, valamint csökkentheti a beállított értékeket. 4 Input Control/Plus (Bemenet vezérlése/ plusz) Ha az OSD menü nem aktív, a megnyomásával aktiválhatja a bemenetvezérlő gombot, kiválasztva a megfelelő bemeneti videojelet (VGA vagy HDMI). Ha az OSD menü aktív, a gomb megnyomásával előreléphet az OSD menü funkciói között, valamint növelheti a beállított értékeket. 5 OK Ha az OSD menü aktív, a gomb megnyomásával kiválaszthatja a kijelölt menüpontot. 6 Power (Energiagazdálkodás) Ki- és bekapcsolja a készüléket. MEGJEGYZÉS: Ha az első panel vezérlőelemei nem világítanak, akkor inaktívak. Érintse meg a Menu ikont az előlapon található összes ikon megvilágításához és aktiválásához. Az ikonok háttérfénye kikapcsol, ha az OSD-ből kilép vagy ha az OSD időkorlátja lejárt fejezet A monitor üzembe helyezése

15 A monitor beállítása Döntse előre vagy hátra a monitorpanelt annak megfelelő szemmagasságba állításához. A monitor bekapcsolása 1. A monitor bekapcsolásához nyomja meg a bekapcsoló gombot az előlapon. 2. A bekapcsoláshoz nyomja meg a tápkapcsoló gombot a forráseszközön. VIGYÁZAT! Azokat a monitorokat, amelyeket ugyanazt a képet mutatják hosszú időn keresztül, a képbeégés veszélye fenyegeti.* A monitor képernyőjének beégését elkerülendő mindig használjon képernyővédő alkalmazást, és kapcsolja ki a monitort, ha az hosszú ideig nincs használatban. A képvisszamaradás jelensége minden LCD monitornál előfordulhat. A beégett képes monitorokra a HP nem vállal garanciát. * A hosszan tartó időtartam 12 egymás követő órát jelent, amely idő alatt a monitor nincs használatban. MEGJEGYZÉS: Ha megnyomja a bekapcsoló gombot, és nem történik semmi, lehetséges, hogy a bekapcsológomb-zárolás engedélyezve van. A funkció kikapcsolásához nyomja le és legalább 10 másodpercig tartsa lenyomva a bekapcsoló gombot. MEGJEGYZÉS: A bekapcsolásjelző LED-et az OSD menüben le lehet tiltani. Nyomja meg a monitor elülső részén lévő Menu gombot, majd válassza ki a következő lehetőségeket: Kezelés > Előlap tápellátás LED > Ki. Ha a monitor be van kapcsolva, öt másodpercre megjelenik a monitor állapotára vonatkozó üzenet. Az üzenet jelzi, hogy melyik bemenet (VGA vagy HDMI) az aktuálisan aktív jel, az automatikus forrásváltás beállítását (ki- vagy bekapcsolt, a gyári alapbeállítás bekapcsolt), az alapértelmezett jelet (a gyári alapbeállítás az automatikus váltás), a jelenlegi kijelzőfelbontást, valamint az ajánlott kijelzőfelbontást. A monitor beállítása 9

16 A monitor automatikusan megkeresi az aktív bemenetet, majd megjeleníti a képernyőn. Ha kettő vagy több bemenet aktív, a monitor az alapértelmezett bemeneti forrást jeleníti meg. Ha az alapértelmezett forrás nincs az aktív bemenetek között, a monitor a legmagasabb prioritással rendelkező bemenetet részesíti előnyben az alábbi rangsor szerint: HDMI, majd VGA. Az alapértelmezett jelforrást megváltoztathatja az OSD menüben: nyomja meg az előlapon a Menu (Menü) gombot, majd válassza a Input Control (Bemenet kiválasztása) > Default Input (Alapértelmezett bemenet) lehetőséget. HP vízjel és kép beégés irányelv Ezek az IPS monitormodellek IPS (In-Plane Switching, képsíkváltó) technológiával készültek, ami rendkívül széles betekintési szöget és kiváló képminőséget biztosít. Az IPS monitorok fejlett képmegjelenítési alkalmazások széles tartományában felhasználható. Ugyanakkor ez a panel technológia nem alkalmas olyan alkalmazásokra, amelyek statikus, álló vagy fixed képeket sugároznak hosszú időn keresztül, képernyővédő nélkül. Ilyen alkalmazások lehetnek például kamerás megfigyelő rendszerek, videójátékok, a képernyőn hosszú időre megjelenő marketing emblémák és sablonok. A statikus képek beégést okozhatnak, amik a képernyőn foltokként, vízjelként jelennek meg. A monitorok napi 24 órában történő használata során keletkező beégési meghibásodásokra a HP garancia nem terjed ki. A kép beégés megelőzésére használaton kívül mindig kapcsolja ki a monitort, vagy alkalmazzon energiakezelési beállítást, ha a rendszere támogatja, ami tétlen állapotban kikapcsolja a kijelzőt. Az adatcímke helye A monitoron található adatlap tartalmazza a termék típusszámát és sorozatszámát. Ha a monitor típusával kapcsolatban kapcsolatba lép a HP-val, szüksége lehet ezekre a számokra. Az adatcímke a monitor alján található fejezet A monitor üzembe helyezése

17 3 A My Display szoftver használata A monitorhoz mellékelt lemezen megtalálható a My Display szoftver. A My Display szoftver segítségével választhatja ki a beállításokat az optimális megtekintéshez. Kiválaszthat beállításokat játékhoz, filmekhez, fényképszerkesztéshez, vagy akár dokumentumokkal és munkalapokkal végzett munkához. A My Display könnyű módszert kínál az olyan beállítások megadására is, mint amilyen a fényerő, a szín és a kontraszt. A szoftver telepítése A szoftver telepítése: 1. Helyezze a lemezt a számítógép lemezmeghajtójába. Megjelenik a lemez menüje. 2. Válassza ki a nyelvet. MEGJEGYZÉS: Ezzel választható ki a szoftver telepítése közben megjelenő nyelv. Magának a szoftvernek a nyelvét az operációs rendszer nyelve határozza meg. 3. Kattintson a My Display szoftver telepítése elemre. 4. Kövesse a képernyőn megjelenő utasításokat. 5. Indítsa újra a számítógépet. A szoftver használata A My Display szoftver megnyitása: 1. Kattintson a HP My Display ikonra a tálcán. Vagy Kattintson a Windows Start elemre a tálcán. 2. Kattintson a Minden program pontra. 3. Kattintson a HP My Display elemre. 4. Válassza ki a HP My Display elemet. További információért tekintse meg a szoftveren belül a képernyőn megjeleníthető Súgót. A szoftver letöltése Ha jobban szeretne letölteni a My Display szoftvert, akkor kövesse az alábbi utasításokat. 1. Keresse fel a HP műszaki támogatás webhelyét a(z) címen, és válassza ki országát/régióját. 2. Válassza ki az Illesztőprogramok és letöltések lehetőséget, gépelje be a monitor típusát a Keresés termék szerint keresőmezőbe, majd kattintson a Mehet lehetőségre. 3. Szükség esetén válassza ki a monitort a listáról. 4. Válassza ki az operációs rendszert, majd kattintson a Next (Tovább) feliratra. A szoftver telepítése 11

18 5. A segédprogramok és eszközök listájának megnyitásához kattintson a Utility - Tools (Segédprogramok Eszközök) lehetőségre. 6. Kattintson a HP My Display elemre. 7. Kattintson a System Requirements (Rendszerkövetelmények) lapra, majd ellenőrizze, hogy a rendszer megfelel-e a program minimális követelményeinek. 8. Kattintson a Download (Letöltés) elemre, majd a HP My Display letöltéséhez kövesse a képernyőn megjelenő utasításokat fejezet A My Display szoftver használata

19 4 További információforrások Referencia útmutatók A monitorhoz mellékelt lemezen található HP LCD monitorok referencia útmutató-ban további információkat találhat a következőkről: A monitor teljesítményének optimalizálása Balesetmegelőzési és karbantartási útmutató Szoftverek telepítése a lemezről A képernyőmenü használata Szoftverek letöltése a Világhálóról Hatósági információk Hibaelhárítás és javasolt megoldások gyakori problémákra Terméktámogatás A monitor használatával és beállításával kapcsolatos további információkért látogasson el ide: Válassza ki országát vagy a területet, válassza ki a Hibaelhárítás részt, majd írja be a monitor típusát a Keresés termék szerint keresőmezőbe, majd kattintson a Mehet lehetőségre. MEGJEGYZÉS: A monitor felhasználói útmutatóját, referencia útmutatóját és illesztőprogramjait a címen lévő támogatásnál találja. Ha az útmutatóban vagy HP LCD monitorok referencia útmutató-ban megadott információk nem adnak választ a kérdésére, lépjen kapcsolatba az ügyfélszolgálattal. Az Egyesült Államokban támogatásért keresse fel a címet. Globális támogatásért keresse fel a címet. Itt a következőkre van lehetőség HP szakértő kérdezése on-line MEGJEGYZÉS: támogatás Támogatási telefonszámok megkeresése A HP szervizközpont megkeresése Ha a csevegés nem érhető el az adott nyelven, cseveghet angolul. Referencia útmutatók 13

20 A Műszaki adatok MEGJEGYZÉS: Minden műszaki adat a HP összetevők gyártói által megadott általános adatokat tükrözi, a tényleges teljesítmény lehet nagyobb vagy kisebb is. A legfrissebb vagy kiegészítő termékleírások eléréséhez látogassa meg a quickspecs/ webhelyet, és keresse meg az adott képernyőtípust, hogy megtekinthesse a gyors termékleírásokat. A-1. táblázat: HP ENVY 24 műszaki adatok Képernyő Típus 60,5 cm, szélesvásznú IPS 23,8 hüvelyk, szélesvásznú Látható képméret 60,5 cm képátmérő 23,8 hüvelykes képátló Dőlésszög Súly Állvány nélkül: Állvánnyal együtt Méretek (talppal együtt) Magasság Hosszúság Szélesség Maximális képfelbontás 4,05 kg 5,07 kg 42,9 cm 16,1 cm 54 cm 1920 x 1080 (60 Hz) 6,9 font 11,2 font 16,87 in 6,32 in 21,24 in Optimális grafikus felbontás 1920 x 1080 (60 Hz) Szöveges üzemmód 720 x 400 Képpontméret 0,2745 mm Képpont per hüvelyk 93 PPI Vízszintes frekvencia Függőleges frissítési gyakoriság 24 Hz - 80 khz 50 Hz - 76 Hz Környezeti hőmérséklet-követelmény Működési hőmérséklet Tárolási hőmérséklet 5 C - 35 C -20 C - 60 C 41 F - 95 F -4 F F Relatív páratartalom 20%-70% Tápforrás V váltóáram, 50/60 Hz Magasság: Üzemi Storage 0 m 5000 m 0 m m láb láb 14 A függelék: Műszaki adatok

21 A-1. táblázat: HP ENVY 24 műszaki adatok (folytatás) Mért energiafogyasztás: Maximális teljesítmény Szokásos beállítások Alvó állapot Kikapcsolva Bemeneti csatlakozó 54 W 26 W <0,5 W <0,5 W Egy HDMI-csatlakozó, egy HDMI/MHLcsatlakozó és egy VGA-csatlakozó Az előre beállított kijelzőfelbontás felismerése Az alábbiakban felsorolt felbontások a leggyakrabban használt üzemmódok, és gyári alapbeállításként használatosak. Ez a monitor automatikusan felismeri ezeket az előre beállított üzemmódokat, ezek pontosan méretezve, középre illesztve jelennek meg a képernyőn. A-2. táblázat: Gyárilag beállított üzemmódok Előre beállít ott Képpontformátum Vízszintes frekvencia (khz) Függőleges frekvencia (Hz) x ,469 59, x ,469 70, ,879 60, ,363 60, ,981 60, ,935 59, ,29 59, ,5 60 A-3. táblázat: Nagyfelbontású videoformátumok Előre beállít ott Időzítés neve Képpontformátum Vízszintes frekvencia (khz) Függőleges frekvencia (Hz) 1 480p , p , p , p Az előre beállított kijelzőfelbontás felismerése 15

22 A-3. táblázat: Nagyfelbontású videoformátumok (folytatás) p x , p x ,25 50 Tápegység A-4. táblázat: Tápegységek/típus Gyártó Modellszám Névleges tápellátás TPV ADPC W/19 V Belépés a felhasználói üzemmódokba A videovezérlő jel néha olyan üzemmódot kérhet, amely nincs előre beállítva, ha: Ön nem szabványos grafikus adaptert használ. Ön nem előre beállított módot használ. Ebben az esetben szükség lehet a monitor paramétereinek módosítására a képernyőmenü segítségével. A beállított értékek módosításai a memóriába mentésre kerülnek. A monitor automatikusan tárolja az új beállítást, majd az új üzemmódot úgy fogja felismerni, mint egy előre beállított üzemmódot. A gyárilag előre beállított üzemmódokon kívül legalább 10 felhasználói üzemmód alakítható ki és tárolható. Energiatakarékos mód A monitor támogatja az alacsony energiafelhasználású állapotot. A monitor akkor lép alacsony energiafelhasználású állapotba, ha észleli a vízszintes szinkronjel és/vagy a függőleges szinkronjel hiányát. Ezeknek a jeleknek a hiányában a monitor képernyője üres lesz, a háttérvilágítás kikapcsol, és a tápfeszültségjelző fény sárgára vált. Amikor a monitor alacsony energiafelhasználású állapotba kapcsol, 0,5 watt energiát használ fel. A normál működési módba való visszatérés előtt van egy rövid bemelegedési idő. Az energiatakarékos tulajdonságok beállításához tekintse meg a számítógép használati utasítását (néhol energiagazdálkodási lehetőségek néven található meg). MEGJEGYZÉS: A fenti energiatakarékos szolgáltatás csak akkor működik, ha olyan számítógéphez csatlakozik, amely rendelkezik energiagazdálkodási lehetőségekkel. A monitor alvó állapotot időzítő segédprogramjában a beállítások kiválasztásával azt is megszabhatja, hogy a monitor egy megadott idő elteltével lépjen csökkentett energiafelvételi állapotba. Amikor a monitor az alvó állapotot időzítő segédprogramja következtében csökkentett energiafelvételi állapotba lép, a bekapcsolásjelző sárga színben villog. 16 A függelék: Műszaki adatok
