Wilo-Sub TWU 3. Beépítési és üzemeltetési utasítás

Átírás

1 Wilo-Sub TWU 3 H Beépítési és üzemeltetési utasítás

2 2 (12) MAGYAR

3 Tartalomjegyzék: 1 ÁLTALÁNOS 1.1 Alkalmazási területek 1.2 Mszaki adatok 2 Biztonság 3 Szállítás és raktározás 4 A berendezés és tartozékainak leírása 4.1 Szivattyú 4.2 Motor 4.3 Opciós tartozékok 5 Telepítés 5.1 Szerelés 5.2 Hidraulikus csatlakozások 5.3 Villamos bekötés 6 Üzembe helyezés 6.1 Forgásirány-ellenrzés 6.2 Üzembe helyezés 7 Karbantartás 8 Zavarok 3 (12)

4 1 ÁLTALÁNOS Beépítés és beüzemelés csak szakember által! 1.1. Alkalmazási területek fúrt kutak, kutak, ciszternák szivattyúk a családi házak számára, használati víz szállítása Mszaki adatok 50 Hz hmérséklettartomány: +3 o C +40 o C max. térfogatáram: 2,6 m 3 /h max. szállítómagasság: 125 m max. megengedett homoktartalom: 40 mg/ m 3 nyomócsonk : 1 max. bemerítési mélység: 60 m 60 Hz hmérséklettartomány: +3 o C +40 o C max. térfogatáram: 3,5 m 3 /h max. szállítómagasság: 150 m max. megengedett homoktartalom: 40 mg/ m 3 nyomócsonk : 1 max. bemerítési mélység: 60 m 2 Biztonság Ez az üzemeltetési útmutató a telepítés és üzemeltetés során figyelembe veend alapvet útmutatásokat tartalmazza. Ezért ezt az útmutatót szerelés és üzembe helyezés eltt a szerelnek és az illetékes üzemeltetnek feltétlen el kell olvasnia. Nem csak az ebbe a Biztonság f fejezetbe foglalt általános biztonsági elírásokat kell figyelembe venni, hanem a következ f fejezetekben lev speciális biztonsági elírásokat is. 2.1 Elírások jelzése az Üzemeltetési útmutatóban Az ebben az Üzemeltetési útmutatóban lev azon biztonsági elírásokat, melyek figyelmen kívül hagyása emberekre veszélyes helyzetet teremthet, az általános veszélyjelzés, figyelmeztetést elektromos feszültségre ez a szimbólum külön is jelöli. Azon biztonsági elírásokat, melyek figyelmen kívül hagyása a szivattyúra, a berendezésre és annak mködésére nézve veszélyes lehet, a jelöli. FIGYELEM! 4 (12)

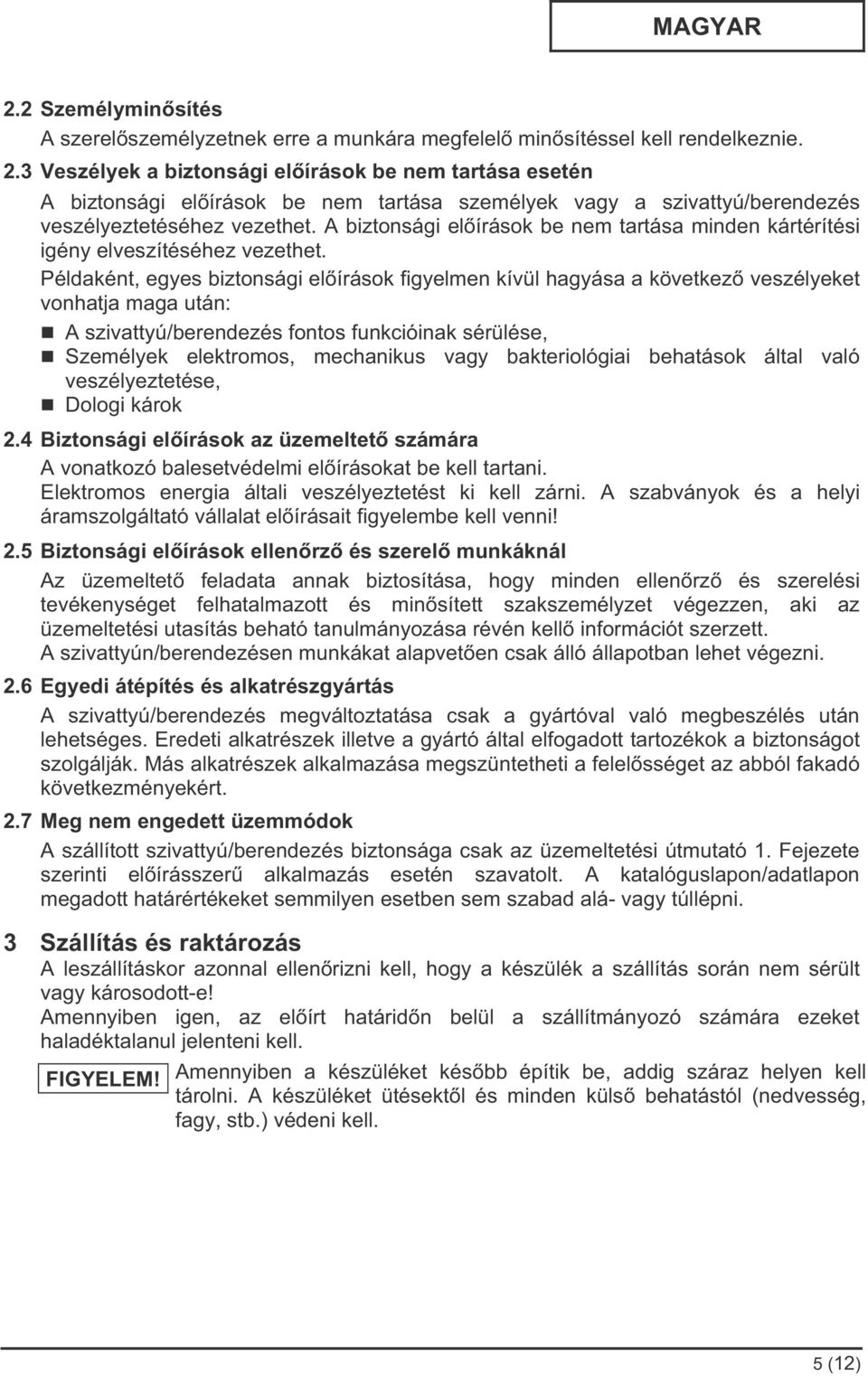

5 2.2 Személyminsítés A szerelszemélyzetnek erre a munkára megfelel minsítéssel kell rendelkeznie. 2.3 Veszélyek a biztonsági elírások be nem tartása esetén A biztonsági elírások be nem tartása személyek vagy a szivattyú/berendezés veszélyeztetéséhez vezethet. A biztonsági elírások be nem tartása minden kártérítési igény elveszítéséhez vezethet. Példaként, egyes biztonsági elírások figyelmen kívül hagyása a következ veszélyeket vonhatja maga után: A szivattyú/berendezés fontos funkcióinak sérülése, Személyek elektromos, mechanikus vagy bakteriológiai behatások által való veszélyeztetése, Dologi károk 2.4 Biztonsági elírások az üzemeltet számára A vonatkozó balesetvédelmi elírásokat be kell tartani. Elektromos energia általi veszélyeztetést ki kell zárni. A szabványok és a helyi áramszolgáltató vállalat elírásait figyelembe kell venni! 2.5 Biztonsági elírások ellenrz és szerel munkáknál Az üzemeltet feladata annak biztosítása, hogy minden ellenrz és szerelési tevékenységet felhatalmazott és minsített szakszemélyzet végezzen, aki az üzemeltetési utasítás beható tanulmányozása révén kell információt szerzett. A szivattyún/berendezésen munkákat alapveten csak álló állapotban lehet végezni. 2.6 Egyedi átépítés és alkatrészgyártás A szivattyú/berendezés megváltoztatása csak a gyártóval való megbeszélés után lehetséges. Eredeti alkatrészek illetve a gyártó által elfogadott tartozékok a biztonságot szolgálják. Más alkatrészek alkalmazása megszüntetheti a felelsséget az abból fakadó következményekért. 2.7 Meg nem engedett üzemmódok A szállított szivattyú/berendezés biztonsága csak az üzemeltetési útmutató 1. Fejezete szerinti elírásszer alkalmazás esetén szavatolt. A katalóguslapon/adatlapon megadott határértékeket semmilyen esetben sem szabad alá- vagy túllépni. 3 Szállítás és raktározás A leszállításkor azonnal ellenrizni kell, hogy a készülék a szállítás során nem sérült vagy károsodott-e! Amennyiben igen, az elírt határidn belül a szállítmányozó számára ezeket haladéktalanul jelenteni kell. FIGYELEM! Amennyiben a készüléket késbb építik be, addig száraz helyen kell tárolni. A készüléket ütésektl és minden küls behatástól (nedvesség, fagy, stb.) védeni kell. 5 (12)

6 4 A berendezés és tartozékainak leírása 4.1. Szivattyú Merülszivattyú, többfokozatú, radiális, noryl járókerekekkel Polyacetát diffúzor Kivitel szerint AISI 304 nemesacél vagy sárgaréz szívóház és szivattyúfej. AISI 304 nemesacél szivattyúház 430F nemesacél tengely és kábelvédelem Beépített visszafolyás-gátló (max. nyomás 20 bar). A közeggel érintkez összes rész korróziómentes Motor NEMA 3 karima Újratekercselhet állórész, Önken csapágy Olajtöltés motor Nem-leoldható csatlakozókábel, 4 x 1,5 mm², hossza 1,8 m. A motort a küls burkolata mentén áramló szállított közeg hti. A motorhtés biztosítása érdekében szükséges minimális áramlási sebesség 8 cm/s. Egyébként javasolt egy kiegészít motorköpeny alkalmazása. Fordulatszám [min -1 ] ISO-osztály Szigetelési osztály Jellemzk DM EM Kondenzátor 50 Hz 2800 F V V indító + üzemi 60 Hz 3400 F V indító + üzemi Védettség: IP 58 A 230 V kivitel része a kapcsolószekrény, beépített termikus motorvéd kapcsolóval és BE-/KI kapcsolóval. A indítások száma /h (max.): Opciós tartozékok Visszafolyás-gátló a fúrt kút kimeneténél. Szárazonfutás elleni védelem: Úszókapcsoló vagy elektróda. WILO kapcsolókészülékek (motorvédelem + vízszint-felügyelet). Motorkábel: méteráru (dugasz nélkül). Zsugortömlk vagy kiöntmuffok (a motorkábel meghosszabbításához). Nyomó- vagy eltéttartály. Wilo-Fluidcontrol vagy WILO nyomáskapcsoló. 6 (12)

7 5 Telepítés A szivattyút függlegesen vagy vízszintesen lehet beépíteni. FIGYELEM! A megadott 2,6 m³/h térfogatáramot be kell tartani. Ennek túllépése nem megengedett, és az axiális elmozdulás megfordulásához és a motor tönkremeneteléhez vezet. 5.1 Szerelés A fúrt kutakat vagy a szivattyúállomásokat az általánosan érvényes mszaki szabályok szerint kell megtervezni és kivitelezni. Ügyelni kell arra, hogy a fúrt kút vagy a kút vízhozama elegend legyen a szivattyú teljesítményéhez. A szivattyút egy háromlábú állványról tartókötélen egy csigasor segítségével, nehezebb szivattyúkat csörlvel kell óvatosan leereszteni. Ügyelni kell arra, hogy a szivattyú soha ne fusson szárazon, és gondoskodni kell arról, hogy száraz idszakokban a vízszint magától soha ne süllyedhessen a szivattyú beszívónyílása alá. FIGYELEM! Vízszintes beépítés esetén egy 3 bels átmérj htköpenyt kell feltétlen a szivattyú és a motor köré tenni a motor jó htésének a biztosítása céljából (4. ábra). A szivattyú szabad leeresztéséhez az állandó 3 bels csátmért biztosítani kell. A szivattyút soha nem szabad a villamos kábelnél leereszteni ill. felhúzni. A villamos bekötést valamint a motorkábel meghosszabbítását a szivattyú leeresztése eltt kell elkészíteni. A szivattyút legalább 0,3 m-rel a fúrt kút alja ill. a kútfenék felett kell telepíteni (3. ábra). A berendezés típustábláját a fúrt kút közvetlen közelében kell elhelyezni, hogy a berendezés adataihoz állandóan hozzá lehessen férni Leeresztés eltt (és mély fúrt kutaknál a leeresztés alatt) a szigetelési ellenállást a motoron és a motorkábelen többször meg kell mérni (min. 2 M). 7 (12)

8 5.2 Hidraulikus csatlakozások (ld. 3. ábra, telepítési vázlat) Telepítési vázlat 1 Wilo-Sub 3 szivattyú DM kivitelben 9 Hálózati csatl. és feszültségellátás 2 Test merül elektróda 10 Nyomáskapcsoló nyomásmérvel 3 Vízhiány merülelektróda 11 Nyomó-/eltéttartály 4 Merülelektróda fels szint 12 Tolózár 5 Motor csatlakozókábel 13 Visszafolyás-gátló 6 Dinamikus szint (szivattyú üzemben) 14 Motorkábel 7 Statikus szint (szivattyú lekapcsolva) 15 Kábelösszekötés a 14. és az 5. tétel 8 Kapcsolószekrény között (szárazonfutás elleni védelemmel) A szivattyút egy 1 névleges méret merev vagy rugalmas csvezetékkel lehet használni. Rugalmas csvezeték alkalmazása esetén a szivattyút lánccal vagy acél drótkötéllel kell tartani. Ennek során a szivattyúfejen lev mindkét acélszemet használni kell. Ajánlatos a kút kimeneténél egy visszafolyás-gátlót (13) és egy elzárószerelvényt elhelyezni. 5.3 Villamos bekötés A villamos bekötést villamos szakember végezheti el. A hálózati feszültséget ellenrizni kell. Az alkalmazandó kábel feleljen meg az érvényes szabványoknak/elírásoknak, és csatlakoztassa a kapcsolókészülék vagy kapcsolószekrény kapocs-bekötési vázlata szerint. A maximális kábelhossz a motor névleges áramfelvételétl és a kábelkeresztmetszettl függ. A kábel csatlakoztatása eltt a táblázat alapján le kell ellenrizni a kábelhosszat és a kábelkeresztmetszetet. Maximális kábelhosszak közvetlen indításnál: Motor V kw 4 x 1 mm² 0, , ,75 30 EM 1~ 50/60 Hz 220/230 V DM 3~ 50/60 Hz 380/400 V 0,37 0,55 0,75 1, x 1,5 mm² x 2,5 mm² Kábel 4 x 4 mm² x 6 mm² x 10 mm² Kábeltömeg [kg/m] 0,2 0,25 0,3 0,4 0,65 8 (12)

9 1~230 V, 50 Hz, EM (üzemi kondenzátor) Kondenzátor Teljesítmény Áramfelvétel 230 V Üzem 50 Hz Üzem 60 Hz Indítás [kw] [LE] [A] [µf] [µf] [µf] 0,37 0,50 3, ,5 0,55 0,75 4, ,75 1,00 5, ~ Motor 380 V V V : 50 Hz 3~ Motor 400 V V V : 60 Hz Teljesítmény Áramfelvétel 400 V [KW] [LE] [A] 0,37 0,50 2,0 0,55 0,75 2,1 0,75 1,00 2,5 1,10 1,50 3,2 FIGYELEM! Hibás villamos bekötés a motor károsodásához vezet. A kábelt a szivattyú és a kapcsolószekrény között nem szabad megszakítani. A kapcsolószekrény tartalmazza a motorhoz szükséges kondenzátorokat (csak EM egyfázisú változatnál). A földelést nem szabad elfelejteni. A motorvédelem elírás szerint termikus vagy mágneses kapcsoló (az EM egyfázisú változatnál rendelkezésre áll, a DM háromfázisú változatnál gondoskodni kell róla). EM 1~ változat csatlakozásai: a = fekete, b = kék, c = barna, d = zöld/sárga (1. ábra): kivitel: üzemi kondenzátor DM 3~ változat csatlakozásai: a = fekete, b = kék, c = barna, d = zöld/sárga (2. ábra): kivitel: indító kondenzátor és üzemi kondenzátor 6. Üzembe helyezés 6.1 Forgásirány-ellenrzés 1 ~: A forgásirányt nem lehet megváltoztatni. 3 ~: A helyes forgásirány ellenrzéséhez elegend a víz nyomását ellenrizni a szivattyú nyomócsonkján, bekapcsolt szivattyúnál. Helyes forgásirány esetén nagyobb nyomás épül fel. Rossz forgásirány esetén a kapcsolószekrényben a tápfeszültség vagy a szivattyúkábel két fázisát fel kell cserélni. 9 (12)

10 6.2 Üzembe helyezés FIGYELEM! A szivattyúnak soha, még rövid idre sem szabad szárazon futnia. Minden villamos bekötést, a villamos védelmet és a biztosítékokat mégegyszer ellenrizni kell. Az áramfelvételt fázisonként ellenrizni kell, és a típustáblán szerepl értékekkel össze kell hasonlítani. A motor számára megengedett áramfelvételt soha nem szabad túllépni. A hálózati tápfeszültséget járó motornál ellenrizni kell. Megengedett eltérés: ± 10 % 50Hz / 60Hz esetén A nyomóvezetéknek teljesen légtelenítve kell lennie, hogy az indításnál nyomáslökések ne alakuljanak ki. A környezeti hmérséklet A merülmotoros szivattyúkat a névleges hálózati feszültségen max. 30 C környezeti hmérsékleten szabad üzemeltetni. Magasabb hmérsékletek esetén a motor htésének a biztosítása érdekében a szállítóteljesítményt a motor teljesítményével arányosan csökkenteni kell (ld. a következ táblázatot). A névleges áram beállítása (%) Vízhmérséklet 0, ,5 kw 40 C (104 F) és 50 C (122 F) között 90 % FIGYELEM! A motort semmilyen esetben sem szabad 50 C-nál nagyobb környezeti hmérsékletek esetén üzemeltetni. A motor-htfolyadék fagyáspontja -15 C. FIGYELEM! A szivattyút soha nem szabad zárt tolózár esetén hosszabb ideig üzemeltetni, mivel ez id alatt a motonak nem biztosított a htése. Emellett a tekercs melegedése miatt az élettartama várhatóan csökken. 7 Karbantartás A normál üzem alatt különösebb karbantartás nem szükséges. 7.1 Tartalék- és pótalkatrészek Tartalék- és pótalkatrészekért, a hidraulikus szivattyúrészek normál cseréje vagy javítása esetén közvetlenül a Wilo szervizekhez kell fordulni. 10 (12)

11 8 Zavarok Zavarok Okok Megszüntetésük A motor nem indul a) Rossz feszültség vagy a) Indításnál a feszültséget ellenrizni feszültségcsökkenés. kell; nem elegend kábelkeresztmetszetek Nincs vagy nem elegend térfogatáram A szivattyú túl gyakran kapcsol be b) A csatlakozó kábel megszakadása c) A motorvédelem leoldott a) Túl alacsony feszültség b) A beszívószr eltömdött c) Rossz motor-forgásirány d) Vízhiány, vagy a vízállás a kútban túl alacsony. a) A nyomáskapcsolón a be- és kikapcsolási nyomások között túl kicsi a különbség b) A merülelektródák elrendezése hibás c) A membrános nyomástartó edény tároló térfogata túl kicsi, ill.. túl kicsi a beállított elnyomás. feszültségcsökkenéshez vezethetnek, mely a motor normál üzemét akadályozza. b) A fázisok között az ellenállást meg kell mérni. Ha szükséges, a szivattyút ki kell emelni, és a kábelt ellenrizni kell. c) Az áramértékeket a termikus kioldón ellenrizni kell, és a típustábla adataival össze kell hasonlítani. Fontos: Ismételt kikapcsolásoknál ne ragaszkodjanak a visszakapcsoláshoz; az okát keressék meg. Kierszakolt újra bekapcsolás igen gyorsan a motor károsodásához (túlmelegedés miatt) vezethet (egy percen belül). a) A villamos hálózati feszültséget ellenrizni kell a kapcsolókészülékben. b)a szivattyút a fúrt kútból ki kell emelni, a beszívószrt ki kell tisztítani. c) Két tetszleges fázist fel kell cserélni a kapcsolókészülékben. d)a fúrt kútban / kútban a vízállást ellenrizni kell; melynek a szivattyú nyomócsonkja fölött 0,3 m-rel kell lennie. a) A be- és kikapcsolási pontok között növelni kell a különbséget. b) A merülelektródák közötti távolságot át kell állítani, és ezzel szabályozni a kapcsolási idket. c) A kapcsolási nyomás beállításait ellenrizni kell, és újra be kell állítani Az edény elnyomását ellenrizni kell (nincs víz a tartályban) Egy további nyomástartó edényrl kell gondoskodni, vagy nagyobb névleges térfogatú tartályt kell beépíteni. Ha az üzemzavart nem lehet elhárítani, kérjük, forduljon WILO szakszervizhez. A mszaki változtatások joga fenntartva! 11 (12)

12 FIG 1 L N c M A FIG 2 ~ P E a b c d ~ 1~ a b c d 1. ábra 3~ 2. ábra 3. FIG ábra 3 FIG 4. ábra 4 Bild (12)
