GstDef2.0 Programozó szoftver Felhasználói kézikönyv

Átírás

1 GstDef2.0 Programozó szoftver 2.04kiadás, október

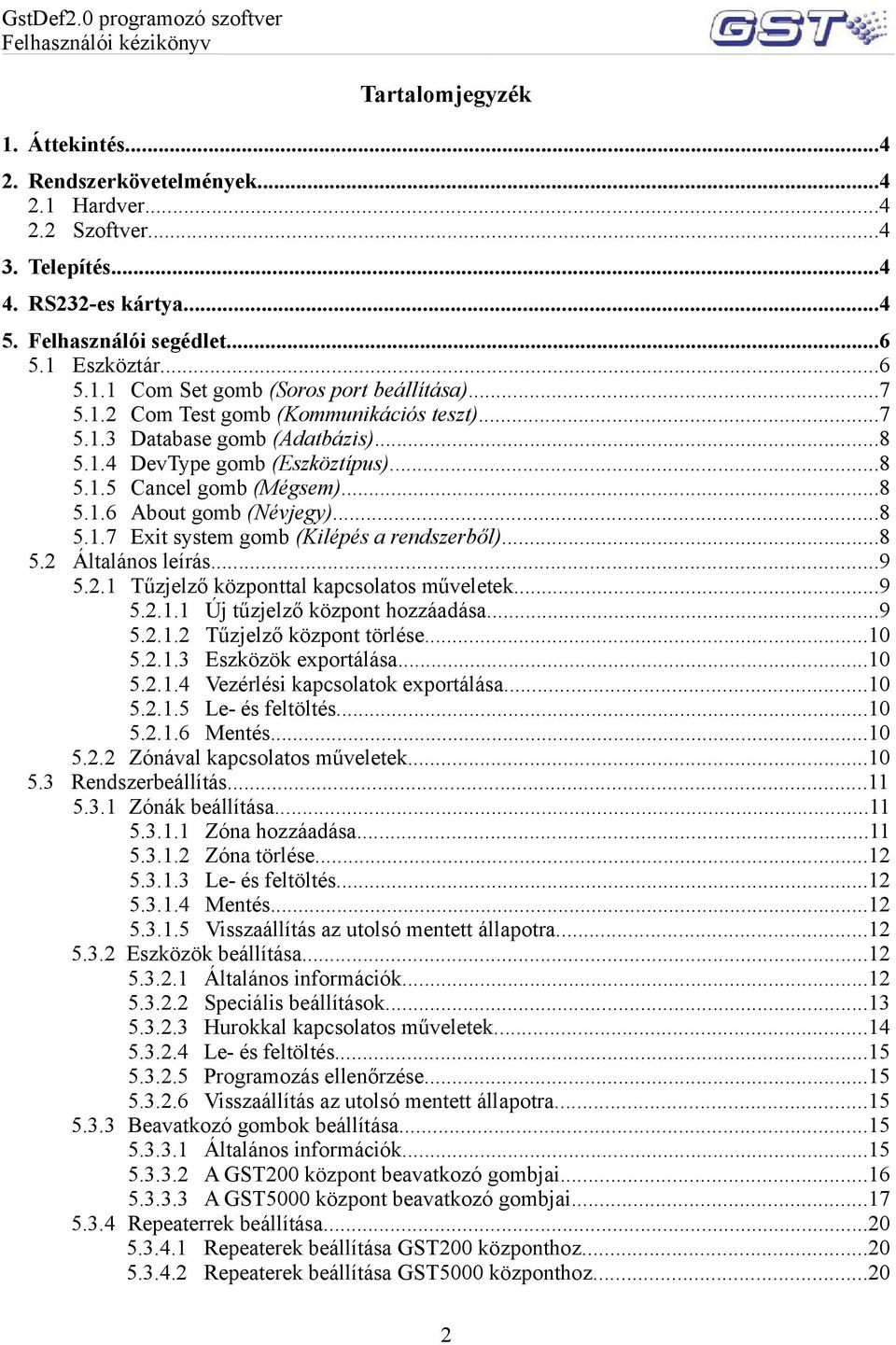

2 Tartalomjegyzék 1. Áttekintés Rendszerkövetelmények Hardver Szoftver Telepítés RS232-es kártya Felhasználói segédlet Eszköztár Com Set gomb (Soros port beállítása) Com Test gomb (Kommunikációs teszt) Database gomb (Adatbázis) DevType gomb (Eszköztípus) Cancel gomb (Mégsem) About gomb (Névjegy) Exit system gomb (Kilépés a rendszerből) Általános leírás Tűzjelző központtal kapcsolatos műveletek Új tűzjelző központ hozzáadása Tűzjelző központ törlése Eszközök exportálása Vezérlési kapcsolatok exportálása Le- és feltöltés Mentés Zónával kapcsolatos műveletek Rendszerbeállítás Zónák beállítása Zóna hozzáadása Zóna törlése Le- és feltöltés Mentés Visszaállítás az utolsó mentett állapotra Eszközök beállítása Általános információk Speciális beállítások Hurokkal kapcsolatos műveletek Le- és feltöltés Programozás ellenőrzése Visszaállítás az utolsó mentett állapotra Beavatkozó gombok beállítása Általános információk A GST200 központ beavatkozó gombjai A GST5000 központ beavatkozó gombjai Repeaterrek beállítása Repeaterek beállítása GST200 központhoz Repeaterek beállítása GST5000 központhoz

3 5.3.5 Vezérlési kapcsolatok beállítása Általános információk Vezérlési kapcsolatok beállítása a GST200 központnál Vezérlési kapcsolatok beállítása a GST5000 központnál Figyelmeztetés...25 Függelék

4 1. Áttekintés Az újonnan kifejlesztett, felhasználóbarát kezelőfelülettel és hatékony funkciókkal rendelkező GstDef szoftver a GST200 és a GST5000 tűzjelző központok programozására szolgál. Főbb jellemzői: A központhoz csatlakoztatott eszközök zónákba sorolhatók. A szoftverrel maximum 32 tűzjelző központból álló hálózatot állíthatunk be, amelyek mindegyike lehet GST200 vagy GST5000. A szoftver RS232 interfészen keresztül 2400 bps átviteli sebességgel kommunikál a központokkal. A különböző eszközök külön színnel jelölhetők a szoftverben. A zónákhoz különböző színeket rendelhetünk, így az egyes zónákba sorolt eszközök könnyen megkülönböztethetők egymástól. A szoftverrel könnyen beállíthatunk különböző vezérlő funkciókat. 2. Rendszerkövetelmények 2.1 Hardver CPU: Minimum szabad merevlemez kapacitás: Memória: Pentium III 1 GHz vagy magasabb 2 GB 256 MB 2.2 Szoftver Windows 98SE, Windows 2000 vagy Windows XP Professional 3. Telepítés Kattintsunk duplán a setup.exe fájl-ra és kövessük az utasításokat. A szoftver eltávolításához használjuk a Start menü Beállítások Vezérlőpult Programok telepítése és törlése menüpontot vagy futassuk újra a setup.exe fájl-t. 4. RS232-es kártya A szoftver használható offline üzemmódban is, a számítógépet a tűzjelző központtal csak a programozás letöltéséhez kell összekötni. A letöltéshez RS232-es kártya szükséges. A GST200 központhoz a P-9930 termékkódon rendelhető RS232-es kártya használandó. Csatlakoztassuk a szalagkábelt a főpanelon levő RS232-es portra. Vigyük be a beállítási jelszót, ez , majd nyomjuk meg a főpanelon található SK1 gombot (1. ábra). 4

5 1. ábra Ha az RS232-es kártyán levő piros LED villog, akkor kezdhető a le-, illetve feltöltés. Ellenkező esetben ismételjük a fentebb leírt műveletet. A beállítási jelszót ne fedjük fel az ügyfelek részére. A GST5000 központhoz a P-9932 termékkódon rendelhető RS232-es kártya használandó. Az RS232-es kártya bármelyik üres slotba bedugható. A kártya címét állítsuk a következő szabad címre. Például, ha 3 hurokbővítő kártya van a főpanelon, 01, 02 és 03 címmel, akkor az RS232-es kártyának a 04 címet kell adnunk. Tegyük a tűzjelző központot beállítás üzemmódba (ekkor INSTALLER felirat jelenik meg a központ kijelzőjének a tetején), majd indítsuk újra a központot. Ezután nyomjuk meg a MEGNÉZ gombot a billentyűzeten. Ha ekkor a <CRT TELEPÍTVE> jelenik meg a kijelzőn, akkor a művelet sikeres volt. Ellenkező esetben ellenőrizzük a kártya címét és ismételjük meg a fenti műveletet. A cím beállításának a módját a 2. ábra mutatja. 5

6 Egyes helyiérték Üzem LED Kommunikációs LED Üzem LED Hiba LED Üzem LED Kommunikációs LED Üzem LED Kommunikációs LED Tűzoltó panelhez Tízes helyiérték Zónakijelző és beavatkozó panelhez Számítógép csatlakoztatásához Főpanel Hurokbővítő kártya RS485-ös kártya RS232-es kártya 2. ábra A letöltéshez még egy beállítás szükséges. A tűzjelző központok hálózatba köthetők, ezért mindegyik egyedi címmel van ellátva. Ennek a címnek egyeznie kell a szoftverben beállított címmel. A GST200 központ esetében a RENDSZER COM SETTING Local ADD menüpontnál vihetjük be a megfelelő címet. A GST5000 központnál a címet a SYSTEM Communication Setup CRT Setup menüpontnál tudjuk megadni. Az RS232-es kártyán két LED-et találunk, a piros jelzi a tűzjelző központ felé történő kommunikációt, a zöld pedig a számítógép felé történő kommunikációt. 5. Felhasználói segédlet 5.1 Eszköztár Az eszköztárat és annak gombjait a 3. ábra mutatja. 3. ábra 6

7 5.1.1 Com Set gomb (Soros port beállítása) A 4. ábrán látható módon válasszuk ki a tűzjelző központtal kommunikáló soros portot Com Test gomb (Kommunikációs teszt) 4. ábra A kommunikáció tesztelésekor az 5. ábra szerinti ablakot látjuk. 5. ábra 7

8 5.1.3 Database gomb (Adatbázis) Az adatbázis eszközök közé a Backup Database (Adatbázis mentése) és a Restore Database (Adatbázis helyreállítása) tartozik (6. ábra). Az alapkönyvtár a \...\GstSoftware\GstDef 2.0\Backup DevType gomb (Eszköztípus) 6. ábra Az eszköztípus hozzáadása a 7. ábrán látható módon történik. 7. ábra Cancel gomb (Mégsem) Törli a folyamatban levő műveletet. A le-, illetve feltöltés leállítására használatos About gomb (Névjegy) Tájékoztat a verziószámról, illetve a szerzői jogvédelemmel kapcsolatos információkról Exit system gomb (Kilépés a rendszerből) A program bezárására szolgál. 8

9 5.2 Általános leírás A rendszerstruktúrának köszönhetően gyors és egyszerű a tűzjelző központok, hurkok, eszközök, beavatkozó gombok, zónák, stb. beállítása (8. ábra). Központok, hurkok, eszközök és beavatkozó gombok beállítása Zónák beállítása Központ címének és típusának beállítása 8. ábra Tűzjelző központtal kapcsolatos műveletek Új tűzjelző központ hozzáadása A jobboldali egérgombbal kattintsunk a rendszerstruktúrán belül a FACPs (Tűzjelző központok) címkére, majd válasszuk az Add FACP (Tűzjelző központ hozzáadása) parancsot. Ekkor a 9. ábrán látható ablak jelenik meg. 9. ábra FACP Name (Tűzjelző központ neve): szabadon kitölthető mező (üresen is hagyható), referenciaként szolgál. FACP Address (Tűzjelző központ címe): minden központnak egyedi címet kell adni. FACP Type (Tűzjelző központ típusa): fontos, hogy ezt helyesen adjuk meg, különben a szoftver nem kommunikál megfelelően a központtal. Ez a beállítás a mentés után nem változtatható meg. 9

10 FACP Network (Tűzjelző központok hálózata): ha ezt az opciót kiválasztjuk, akkor a központ eszközeit használhatjuk olyan vezérlési kapcsolatokban, amelyekben más tűzjelző központok eszközei is szerepelnek (a vezérlési kapcsolatok beállításának módját lásd a fejezetben). Start Zone (Kezdő zónaszám): ez a funkció csak hálózatba kötött GST200 központ esetében használható (a GST5000 központnál nem). Ha a tűzjelző központot hálózatba kötjük, ez az információ úgy jelenik meg a fő tűzjelző központ kijelzőjén, mint zónaszám = helyi zónaszám + kezdő zónaszám. Ez a beállítás később módosítható Tűzjelző központ törlése Kattintsunk a jobboldali egérgombbal a tűzjelző központ nevére, majd a Delete FACP (Tűzjelző központ törlése) parancsra, ekkor minden, erre a központra vonatkozó beállítás törlődik Eszközök exportálása Kattintsunk a jobboldali egérgombbal a tűzjelző központ nevére, majd az Export Devices (Eszközök exportálása) parancsra, ekkor a tűzjelző központhoz beállított valamennyi eszköz exportálható egy szövegfile-ba (.txt kiterjesztésű file), amely könnyen átkonvertálható egy excel fájl-ba vagy más formátumba Vezérlési kapcsolatok exportálása Ezzel a művelettel ( Export Equations, Vezérlési kapcsolatok exportálása) a vezérlési kapcsolatok szövegfájl-ba exportálhatók Le- és feltöltés Ha kiválasztunk egy tűzjelző központot (10. ábra), akkor a letöltés, illetve feltöltés műveletekkel a központhoz tartozó valamennyi beállítás, ideértve a zónákat, eszközöket, beavatkozó gombokat, vezérlési kapcsolatokat, stb. le-, illetve feltöltésre kerül. 10. ábra Mentés Ez a művelet a Save (Mentés) gombbal történik és minden beállításra vonatkozik Zónával kapcsolatos műveletek A FACP Zone (Tűzjelző központ zónái) fülre kattintva tudunk zónákat hozzáadni, törölni vagy a meglevőket módosítani. 10

11 5.3 Rendszerbeállítás Zónák beállítása Az érzékelőket elhelyezkedésük alapján, az épület struktúráját követve zónákba soroljuk. Riasztáskor a kijelzésre kerülő zónanév segíti az érzékelő helyének meghatározását. A zónabeállítások a teljes tűzjelző központra vonatkoznak. Az egyes zónák eszközeit kiválaszthatjuk különböző hurkokról, és ugyanazon hurkon levő eszközöket sorolhatjuk különböző zónákba. A FACP Zone (Tűzjelző központ zónái) fülre kattintva a tűzjelző központ kiválasztása után a központhoz beállított valamennyi zóna megjelenítésre kerül (11. ábra). Ekkor a zónaszámra kattintva láthatjuk az adott zónába sorolt valamennyi eszközt. 11. ábra Zóna hozzáadása Kattintsunk a jobboldali egérgombbal a tűzjelző központ nevére, majd az Add Zone (Zóna hozzáadása) parancsra. A GST200 központnál maximum 30, a GST5000 központnál maximum 255 zónát hozhatunk létre. A zóna neve ( Description, Megnevezés) jelenik meg esemény bekövetkezésekor a tűzjelző központ kijelzőjén. A zónanév maximum 8 karakterből állhat, ezek lehetnek betűk, számok és bizonyos típusú szimbólumok. A ForeColor (Szövegszín) és a BackColor (Háttérszín) csak a szoftverben jelenik meg, nem kerül letöltésre a tűzjelző központra. Ezek segítségével jól megkülönböztethetjük az egyes zónákba sorolt eszközöket. Az alapbeállítás a fekete szövegszín és a fehér háttérszín. 11

12 12. ábra Zóna törlése Válasszunk ki egy zónát (rákattintás bal egérgombbal) és nyomjuk meg a Delete (Törlés) gombot Le- és feltöltés Az UploadAll (Összes feltöltése) és a Download All (Összes letöltése) gombokat használva a feltöltés, illetve letöltés valamennyi zónára megtörténik. Egy zónát vagy zónacsoportot kiválasztva és az Upload (Feltöltés) vagy Download (Letöltés) gombot használva a feltöltés, illetve letöltés csak a kiválasztott zóná(k)ra történik meg Mentés A Save (Mentés) gombra kattintva menthetjük el a módosításokat Visszaállítás az utolsó mentett állapotra A Reload (Visszaállítás) gombra kattintva visszatérünk az utolsó mentett állapotra. Az utolsó mentés óta végrehajtott műveletek elvesznek Eszközök beállítása Általános információk Az eszközök jellemzői: Address (Cím): az eszköz fizikai címe. Device Number (Eszközazonosító): 6 jegyű szám, felépítése zónaszám + cím. Az eszközazonosító nem ismétlődhet a rendszer egészén belül (ideértve a teljes hálózatot). /Ellenőrzése: a rendszerstruktúrán belül a FACPs (Tűzjelző központok) címkére kattintunk jobb egérgombbal, majd a Check DeviceNumber (Eszközazonosító ellenőrzése) parancsot választjuk./ Loop (Hurok): azt mutatja, hogy melyik hurkon található az eszköz. 12

13 Zone (Zóna): lenyíló lista a zóna kiválasztására. Device Type (Eszköztípus): lenyíló lista az eszköztípus kiválasztására. Érzékelők és kézi jelzésadók esetében az eszköz valós típusának megfelelően kell itt választani. Modulok esetében a modulra csatlakoztatott eszköz szerint kell választani, például, ha a 17. című modulra tűzajtót csatlakoztatunk, akkor a 17-es címet 28-FireDoor -ként kell beállítani. A leggyakrabban használt eszköztípusok listáját a függelékben találjuk. Properties (Tulajdonságok): csak kimeneti eszközök, pl. sziréna vagy kimeneti modulok esetében használható (13. ábra). 13. ábra 1-Level (Szint): a kimenet folyamatosan aktív, amíg a eszközt manuálisan le nem állítjuk vagy a rendszert nem reszeteljük. 2-Pulse (Pulzus): a kimenet indítás után csak 10 másodpercig aktív. Location (Hely): az eszköz helyének részletes leírása legfeljebb 32 karakterben, amelyek lehetnek betűk, számok és bizonyos típusú szimbólumok. Panel Loop, Panel Number és Switch Key (Panel hurka, Panelszám, Gomb pozíciószáma): ezek a zónakijelző és beavatkozó panel beállítására szolgálnak, a beállítás módját lásd az fejezetben Speciális beállítások A GST200 és GST5000 központokra hurkonként 242 címezhető eszköz csatlakoztatható, azonban a rendszer mindegyik huroknál lefoglal címeket gyárilag (a központ ezeket indításkor rögtön regisztrálja). Az első huroknál 5 cím van lefoglalva: 238: Hiba kimenet: a rendszerben bekövetkező hiba esetén aktív. 239: Hurokfelügyelet: akkor aktív, ha a központ a hurokbemeneti kapcsokon nem mér megfelelő feszültséget. 240: Sziréna kimenet: tűzjelzés esetén aktív. A kimenetre általános riasztási céllal hagyományos érzékelő kapcsolható, amely leállítható a Csendesítés billentyűvel. 241: Tűzvédelmi eszköz kimenet: tűzjelzés esetén aktív. A kimenetre a központ által vezérelt berendezés, például szellőztető berendezés csatlakoztatható, amely nem állítható le a Csendesítés billentyűvel. 242: Tűz kimenet: tűzjelzés esetén aktív. Ezt a kimenetet távjelzés céljából tervezték (a távjelzés csak közvetlen vonalon történhet, pl. tűzoltósági közvetlen átjelzés). A kimenet a GST5000-nél a Csendesítés billentyűvel leállítható, a GST200 esetében nem. A GST200 esetében ez a címkiosztás rögzített, a felhasználó nem módosíthatja. A GST5000 esetében az utolsó 3 cím módosítható és így más funkciókra használható (14. ábra). 13

14 14. ábra A GST5000 esetében a többi huroknál (eddig az első hurokról volt szó) csak az utolsó cím (242) van lefoglalva a rendszer számára, hurokfelügyelet céljából (57-Loop SW, lásd a 15. ábrát). 15. ábra Hurokkal kapcsolatos műveletek A GST200 központnak csak 1 hurka van. Ha a központot létrehozzuk a szoftverben, akkor a hurok is automatikusan létrehozásra kerül. A GST5000 esetében a szoftver a központ létrehozásakor nem hoz létre automatikusan hurkot. Itt a hurkok hozzáadása úgy történik, hogy a FACP Net (Tűzjelző központok hálózata) fül alatt a központ nevére kattintunk jobboldali egérgombbal, majd az Add Loop (Hurok hozzáadása) parancsot választjuk (16. ábra). 16. ábra 14

15 17. ábra A Loop ID -ra (Huroksorszám) a szoftver automatikusan felajánlja a következő sorszámot (17. ábra). Ezt megváltoztathatjuk, de a rendszer működéséhez a hurkok számozásának folyamatosnak kell lennie. (Megjegyzés: a 0 sorszám a repeater számára van fenntartva, lásd az fejezetet.) A Loop Name (Hurok neve) csak a szoftverben jelenik meg, nem kerül letöltésre a központra. A hurok sorszáma és neve a későbbiekben módosítható, a változásokat a Save (Mentés) gombbal menthetjük el (18. ábra). 18. ábra Le- és feltöltés Hasonlóan, mint a zónáknál, a le-, illetve feltöltés történhet az adott hurkon belül egy, néhány vagy valamennyi eszközre Programozás ellenőrzése A Check (Ellenőrzés) gombra kattintva a szoftver ellenőrzi az adott központ programozását. Mint korábban már jeleztük, az eszközazonosító nem ismétlődhet a teljes rendszeren belül. Ezzel a gombbal tudjuk ellenőrizni e követelmény teljesülését. Ismétlődés akkor fordul elő, ha különböző hurkok ugyanazon címén levő eszközöket ugyanabba a zónába soroltuk. Ebben az esetben módosítsuk az egyik eszköz címét a szoftverben és az eszközben is Visszaállítás az utolsó mentett állapotra A Reload (Visszaállítás) gombra kattintva visszatérünk az utolsó mentett állapotra. Az utolsó mentés óta végrehajtott műveletek elvesznek Beavatkozó gombok beállítása Általános információk A GST200 központ zónakijelző és beavatkozó panelján 32 gomb található. A GST5000 központ esetében a gyári konfiguráció 1 panel 64 gombbal (19. ábra), de ez az igényeknek megfelelően bővíthető. 15

16 19. ábra Mindegyik gomb/led pár programozásánál a következő 3 opció közül választhatunk (csak egyet, tehát egy gomb-led pár együttesnek egy funkciója lesz): Zone Indication (Zónakijelzés), Start One Device (Adott eszköz indítása), Silence (Csendesítés). A GST5000 központnál az All Evacuation (Épület kiürítése) opciót is választhatjuk. Zone Indication (Zónakijelzés): A LED-ek jelzik az adott zónán észlelt tüzet (piros világító LED), hibát (sárga világító LED) vagy kiiktatást (sárga villogó LED). A gomb megnyomásával az adott zónához rendelt szirénák elindíthatók. Start One Device (Adott eszköz indítása): Ez a funkció csak kimeneti eszközökre alkalmazható. A gomb megnyomásával megfordítjuk az adott eszköz állapotát: leállítjuk, ha aktív és elindítjuk, ha áll. Silence (Csendesítés): Ezt kötelezően be kell állítani. A könnyű megjegyezhetőség miatt célszerű ehhez a jobb alsó sarokban levő gombot választani. A gomb megnyomásával leállítjuk az összes (tűzjelzéssel elindított) szirénát és a sziréna kimenetet. A következő tűzjelzéskor a megfelelő szirénák ismét elindulnak. All Evacuation (Épület kiürítése): Ez a funkció csak a GST5000 központnál érhető el. A gomb megnyomásával elindítjuk az összes szirénát és a sziréna kimenetet az épület kiürítésére. Az elindított szirénák nem állíthatók le a Csendesítés gombbal, csak a Reszet billentyűvel A GST200 központ beavatkozó gombjai Válasszuk ki a kívánt zónát vagy eszközcímet és a Functions (Funkció) oszlop megfelelő mezője automatikusan Zone Indication -re (Zónakijelzés) vagy Start One Device -ra (Adott eszköz indítása) vált. Csendesítés gomb létrehozásához a Functions (Funkció) oszlopban a Silence -t (Csendesítés) kell választani (20. ábra). 16

17 20. ábra A GST5000 központ beavatkozó gombjai A GST5000 központ esetében a zónakijelző és beavatkozó panelt/panelokat a hurkokhoz kapcsoljuk (logikailag). Az alapbeállítás szerint 1 panel kapcsolódik az 1. hurokhoz. Mindegyik hurokhoz legfeljebb 4 zónakijelző és beavatkozó panel kapcsolható. A hurkok létrehozásakor egy zónakijelző és beavatkozó panel automatikusan hozzárendelésre kerül az 1. hurokhoz, ez Control Switch 1 -ként (1. beavatkozó panel) jelenik meg. Ha egynél több zónakijelző és beavatkozó panelünk van, akkor a megfelelő hurok nevén állva kattintsunk a jobboldali egérgombbal és válasszuk az Add Control Switch (Beavatkozó panel hozzáadása) parancsot (21. ábra). 17

18 21. ábra A címzett eszközök beállítása után a nem használt címtartományban állítsuk be a beavatkozó gombokat (22. ábra). 22. ábra Zónakijelzés beállítása A Device Type (Eszköztípus) mezőnél válasszuk a 64-Zone -t (Zóna). A Zone (Zóna) oszlopban adjuk meg a megfelelő zónákat. Ezután mindegyik zónához állítsuk be a Switch Key -t (Gomb pozíciószáma). Miután a Switch Key (Gomb pozíciószáma) mezőbe valamilyen 0-tól különböző számot bevittünk, a Panel Loop (Panel hurka) és a Panel Number (Panelszám) mezők értéke automatikusan 1-re változik. Ez azt jelenti, hogy az 1. hurokra csatlakoztatott 1. számú kijelző és beavatkozó panelről van szó. Ha a hurok sorszáma vagy a panel sorszáma más, akkor ezeket az értékeket módosítsuk Eszközindítás opció beállítása Állítsuk be az adott eszközöknél a Switch Key (Gomb pozíciószáma) mezőben a nyomógomb pozíciószámát (23. ábra). 23. ábra 18

19 Csendesítés opció beállítása Egy nem használt címnél állítsuk a Device Type (Eszköztípus) mezőt 54-Silence -re (Csendesítés) és írjuk be a kívánt nyomógomb pozíciószámot Kiürítés opció beállítása Egy nem használt címnél állítsuk a Device Type (Eszköztípus) mezőt 66-All evac -re (Épület kiürítése) és írjuk be a kívánt nyomógomb pozíciószámot Beavatkozó gombok beállításának ellenőrzése A beállítások elmentése után a Control Switch 1 -re (1. beavatkozó panel) baloldali egérgombbal kattintva a teljes beállítási lista megjelenik (24. ábra). 24. ábra Le- és feltöltés A beavatkozó gombok beállításai a címzett eszközök beállításaival együtt le-, illetve feltöltésre kerülnek. A beavatkozó gombok beállítási listáján állva a le-, illetve feltöltés műveletek végrehajtása nem megbízható. 19

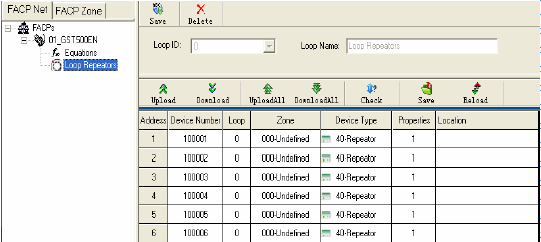

20 5.3.4 Repeaterek beállítása Repeaterek beállítása GST200 központhoz 25. ábra Mint a 25. ábrán láthatjuk, a GST200 központhoz legfeljebb 10 repeater csatlakoztatható. A repeaterek megnevezése (a Description mezőbe kell felvinni, maximum 8 karakter) letölthető a tűzjelző központra. Ha a repeater meghibásodik, akkor a megnevezés megjelenítésre kerül a tűzjelző központ kijelzőjén. Ezt a beállítást nem szükséges elvégezni, a repeaterek enélkül is rendeltetésszerűen működnek Repeaterek beállítása GST5000 központhoz A tűzjelző központ nevére kattintva jobboldali egérgombbal, majd az Add Loop (Hurok hozzáadása) parancsot használva adjuk hozzá a központhoz a Loop 0 -t (0. hurok), ez alapbeállítás szerint repeater hurok (ez a repeater kommunikációs buszát jelenti fizikailag), lásd a 26. ábrát. 26. ábra A repeater hurok hozzáadása után, a repeaterre csatlakoztatott eszközök a 27. ábrán látható módon jeleníthetők meg. A beállítási művelet ugyanúgy történik, mint a központ normál hurkaira csatlakoztatott eszközök esetében. 20

21 27. ábra Vezérlési kapcsolatok beállítása Általános információk Tűz esetén a tűzjelző központ a programozott vezérlési kapcsolatok szerint viselkedik. A központ tartalmaz két alapbeállítást, amelyeket nem kell beprogramozni: 1) Ha valamely zónában tűz történik, akkor a zónához rendelt szirénák azonnal elindulnak. 2) Tűz esetén a központ kimenetei (sziréna kimenet, tűz kimenet és tűzvédelmi eszköz kimenet) azonnal aktiválódnak. A vezérlési kapcsolatok beállításához kattintsunk a FACP Net (Tűzjelző központok hálózata) fül alatti Equations (Vezérlési kapcsolatok) címkére (lásd a 28. és 29. ábrát). 28. ábra New Equ: új vezérlési kapcsolat hozzáadása. Insert Dev: eszköz hozzáadása a feltétel ( Condition ) vagy az okozat ( Effect ) oldalra. Delete Dev: eszköz törlése a feltétel ( Condition ) vagy az okozat ( Effect ) oldalról. Save Equ: az aktuális vezérlési kapcsolat ideiglenes mentése. Save as New: mentés másként, az előző vezérlési kapcsolatot megismétli az ideiglenes adatbázisban, így annak módosításával könnyen vihetünk be ahhoz hasonló új vezérlési kapcsolatot. 29. ábra Upload: a kijelölt vezérlési kapcsolat feltöltése a tűzjelző központról. Upload All: valamennyi vezérlési kapcsolat feltöltése a tűzjelző központról. DownloadAll: valamennyi vezérlési kapcsolat letöltése a tűzjelző központra. A vezérlési kapcsolatok egyenként nem tölthetők le. Delete: a kijelölt vezérlési kapcsolat törlése. 21

22 Save: valamennyi vezérlési kapcsolat mentése az adatbázisba. Megjegyzés: ezt a műveletet el kell végezni a vezérlési kapcsolatok beállítása után. Reload: a vezérlési kapcsolatok visszaállítása az utolsó mentett állapotra. A feltétel ( Condition Devices ) és az okozat ( Effect Devices ) oldalon egyaránt legfeljebb 10 eszköz lehet. Ha ennél több eszközt érint a vezérlési kapcsolat, akkor bontsuk két vezérlési kapcsolattá Vezérlési kapcsolatok beállítása a GST200 központnál Új vezérlési kapcsolat létrehozása Kattintsunk a Device (Eszköz) mezőbe a Condition Devices (Feltétel) oldalon, ekkor a mezőbe bevihetjük az eszközt manuálisan. A bevitel másik, egyszerűbb módja az, hogy a mezőn állva duplán kattintunk, az ekkor megjelenő beállított eszközök listájában a megfelelő eszközt kiválasztjuk, majd duplán kattintunk vagy megnyomjuk az OK gombot (30. ábra). 30. ábra Ha a feltétel oldalon egynél több eszközt kívánunk szerepeltetni, akkor a további eszközöket az Insert Dev (Eszköz bevitele) gombra kattintás után adhatjuk hozzá az oldalhoz. Az eszközök közötti kapcsolatot is be kell állítanunk, a + VAGY, az X ÉS logikai kapcsolatot jelent. Az okozat oldalon ( Effect Devices ) az eszközöket hasonló módon vihetjük be. Minden kimeneti eszközhöz egyedileg beállítható a késleltetési idő. A késleltetési idő a cellába bevitt értéknek a 10-szerese lesz másodpercben, például ha 6-ot viszünk be a Delay Time (Késleltetési idő) cellába, akkor ez 1 perces késleltetési időt jelent (6x10=60 sec). A maximális beállítható késleltetési idő 10 perc (600 másodperc). A Save Equ (Vezérlési kapcsolat mentése) gomb megnyomása után a vezérlési kapcsolat hozzáadásra kerül a vezérlési kapcsolatok listájához. Ekkor beállíthatjuk a következő vezérlési kapcsolatot A Fuzzy Device (Eszközcsoport) funkció használata Hasonló eszközök esetében a funkció használatával eszközcsoportot vihetünk be a Device (Eszköz) mezőbe, ahelyett, hogy az eszközöket egyesével kellene bevinnünk, így munkát 22

23 spórolhatunk meg. A funkció használatához a Fuzzy Devices (Eszközcsoport) előtti jelölődobozra kell kattintanunk (31. ábra). 31. ábra Például, ha a Zone (Zóna) mezőnél a 01-et, a DevType (Eszköztípus) mezőnél a 03-at választjuk ki, akkor ez azt jelenti, hogy bármely optikai érzékelő az 1. zónában. Ha a Zone (Zóna) mezőnél a 02-t, a DevType (Eszköztípus) mezőnél az Any Type -ot (Bámilyen típus) választjuk ki, akkor ez azt jelenti, hogy bármely eszköz a 2. zónában. Az eszközök mennyiségét is be lehet állítani ( Device QTY mező). Az eszközök közé ilyenkor ÉS ( AND ) logikai kapcsolatot kell beállítani. 32. ábra Ha a Device QTY (Eszközök mennyisége) értékét 2-re állítjuk, akkor ez azt jelenti, hogy az eszközcsoportból bármely 2 eszköz egyidejűleg küld riasztásjelzést, akkor a vezérlési kapcsolat feltétel oldala teljesül Eszköz, illetve eszközcsoport bevitelére vonatkozó szabályok Egy konkrét eszköz bevitele: G betűvel kell kezdeni; a 2-3. karakter a zónaszámot, a 4-6. karakter a címet, a 7-8. karakter pedig az eszköztípust jelöli. Például, a G a 2. zónában, 075 címen levő optikai érzékelőt jelenti. Fuzzy Device (Eszközcsoport) funkció használatával kiválasztott eszközcsoport bevitele: S betűvel kell kezdeni; a 2-3. karakter a zónaszámot jelöli, a ** azt jelenti, hogy bármelyik zónáról lehet szó; a 4-6. karakter az eszközmennyiségre utal /ezt a Device QTY (Eszközmennyiség) mezőnél kell bevinni/; a 7-8. karakter az eszköztípust jelöli, a ** azt jelenti, hogy bármilyen eszköztípusról lehet szó. Például, az S azt jelenti, hogy bármelyik két optikai érzékelő együttesen az 1. zónában. Az okozat oldalon is használható a Fuzzy Device (Eszközcsoport) funkció. Ha a Device QTY (Eszközmennyiség) mezőt itt 1-re állítjuk, akkor a feltétel teljesülése esetén az eszközcsoport minden tagja aktiválódik. 23

24 Vezérlési kapcsolat szerkesztése A meglevő vezérlési kapcsolat szerkesztéséhez kattintsunk rá a vezérlési kapcsolatok listájában Vezérlési kapcsolatok beállítása a GST5000 központnál Új vezérlési kapcsolat létrehozása Új vezérlési kapcsolat létrehozása hasonlóan történik, mint a GST200 esetében. A különbség az, hogy ha az adott központ hálózatba van kötve, akkor a feltétel és az okozat oldalon szereplő eszközök választhatók a hálózat bármely másik központjáról is (33. ábra). A késleltetési idő a Delay Time cellába bevitt értéknek a 6-szorosa lesz másodpercben. 33. ábra Fuzzy Device (Eszközcsoport) funkció használata a GST5000 központnál Az eszközcsoport kiválasztása a Fuzzy Device (Eszközcsoport) funkcióval a GST5000 központnál másképp történik, mint a GST200 központ esetében (34. és 35. ábra). 34. ábra 24

25 35. ábra A kiválasztás itt a hatjegyű eszközazonosító és a kétjegyű eszköztípuskód segítségével történik. Ha egy számjegy helyére *-ot viszünk be, az azt jelenti, hogy 0-9-ig bármilyen számjegy szerepelhet ott. Például, a 01***11 azt jelenti, hogy bármelyik kézi jelzésadó az 1. zónában. A ******02 azt jelenti, hogy bármelyik kombinált hőérzékelő a teljes rendszeren belül. Ha azt akarjuk beállítani feltételnek, hogy az eszközcsoporton belül bármelyik két eszköz együtt küld riasztást, akkor ki kell választanunk az eszközcsoportot ismét, majd a két eszközcsoport közé AND (ÉS) logikai kapcsolatot ( Relation ) kell beállítani Vezérlési kapcsolatok gázzaloltóra A gázzaloltóra vonatkozó vezérlési kapcsolatokat a GST5000 központ külön kezeli, lásd a 36. ábrát. 36. ábra Vezérlési kapcsolat szerkesztése A meglevő vezérlési kapcsolat szerkesztéséhez kattintsunk rá a vezérlési kapcsolatok listájában. 6. Figyelmeztetés A beállítások befejezése után végezzünk biztonsági mentést ( Database menü, Backup Database menüpont). A szoftver szerzői jogát a gyártó gyakorolja. A szerzői jogot törvény védi, a gyártó engedélye nélküli másolás vagy módosítás tilos. A felhasználói kézikönyv változtatásának jogát fenntartjuk. 25

26 Függelék Eszköztípusok listája: Eszköztípus azonosítószáma Eszköztípus megnevezése 1 Ionizációs füstérzékelő 2 Kombinált hőérzékelő (hősebesség érzékelő + fix hőmérséklet érzékelő) 3 Optikai füstérzékelő 4 Fix hőmérséklet érzékelő 5 Éghető gáz érzékelő 6 Vonali füstérzékelő 7 Lángérzékelő 8 Hőérzékelő kábel 11 Kézi jelzésadó 13 Sziréna 19 Füstelszívó 23 Füstelszívó ventillátor 25 Mágnesszelep 28 Tűzgátló ajtó 29 Nyomáskapcsoló 31 Lift 36 Vízfüggöny mágnesszelep 37 Gázzaloltó indítása 38 Gázzaloltó leállítása 41 Általános bemenet 44 Tápegység 45 Vészvilágítás 46 Kijáratvilágító 47 Gázzaloltó indul figyelmeztetés 54 Csendesítés gomb 55 Sziréna kimenet 56 Hiba kimenet 57 Hurokfelügyelet 26

27 58 RS232 kártya hiba 60 Távoli tápegység akkumulátorhibája 61 Távoli tápegység hálózati hibája 64 Zónakijelzés 65 Tűzvédelmi eszköz kimenet 66 Épület kiürítése 67 Földhiba 27

28 Gyártó: Gulf Security Techonolgy Co., Ltd. No. 80, Changjiang East Road, QETDZ, Qinhuangdao, Hebei P. R. China Tel.: Fax: Magyarországi forgalmazó: Multi Alarm ZRt Budapest, Fátyolka u Pécs, Perczel u. 15. Tel.: 1 / Tel.: 72 / Fax: 1 / Fax: 72 / budapest@multialarm.hu pecs@multialarm.hu 28
