Házimozi tápfeszültségvédelme PureFilter technológiával Power Console PF40. Felhasználói kézikönyv. AP21000ea3M

Átírás

1 Házimozi tápfeszültségvédelme PureFilter technológiával Power Console PF40 Felhasználói kézikönyv AP21000ea3M

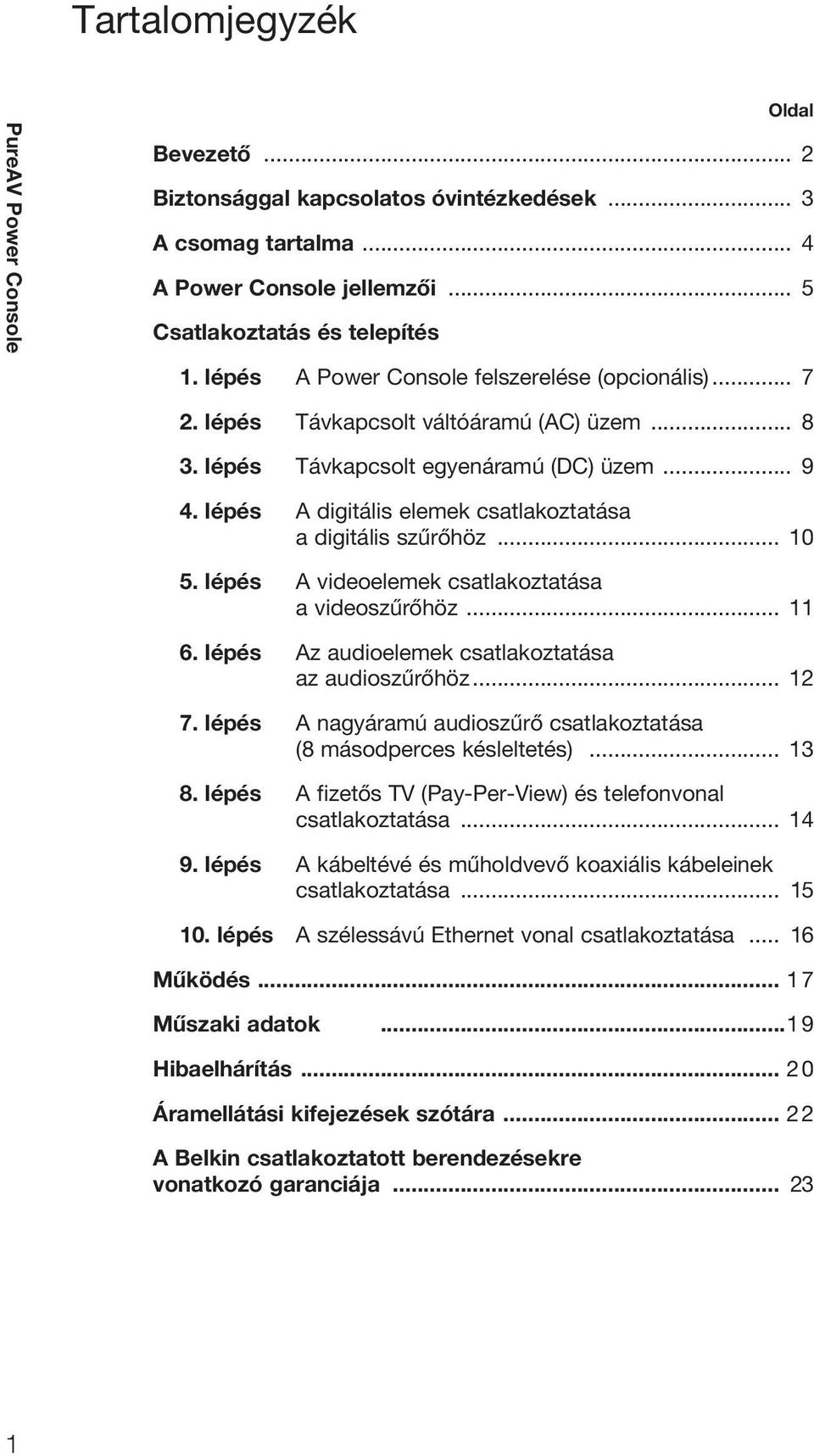

2 Tartalomjegyzék Oldal Bevezető... 2 Biztonsággal kapcsolatos óvintézkedések... 3 A csomag tartalma... 4 A Power Console jellemzői... 5 Csatlakoztatás és telepítés 1. lépés A Power Console felszerelése (opcionális) lépés Távkapcsolt váltóáramú (AC) üzem lépés Távkapcsolt egyenáramú (DC) üzem lépés A digitális elemek csatlakoztatása a digitális szűrőhöz lépés A videoelemek csatlakoztatása a videoszűrőhöz lépés Az audioelemek csatlakoztatása az audioszűrőhöz lépés A nagyáramú audioszűrő csatlakoztatása (8 másodperces késleltetés) lépés A fizetős TV (Pay-Per-View) és telefonvonal csatlakoztatása lépés A kábeltévé és műholdvevő koaxiális kábeleinek csatlakoztatása lépés A szélessávú Ethernet vonal csatlakoztatása Működés Műszaki adatok...19 Hibaelhárítás Áramellátási kifejezések szótára A Belkin csatlakoztatott berendezésekre vonatkozó garanciája

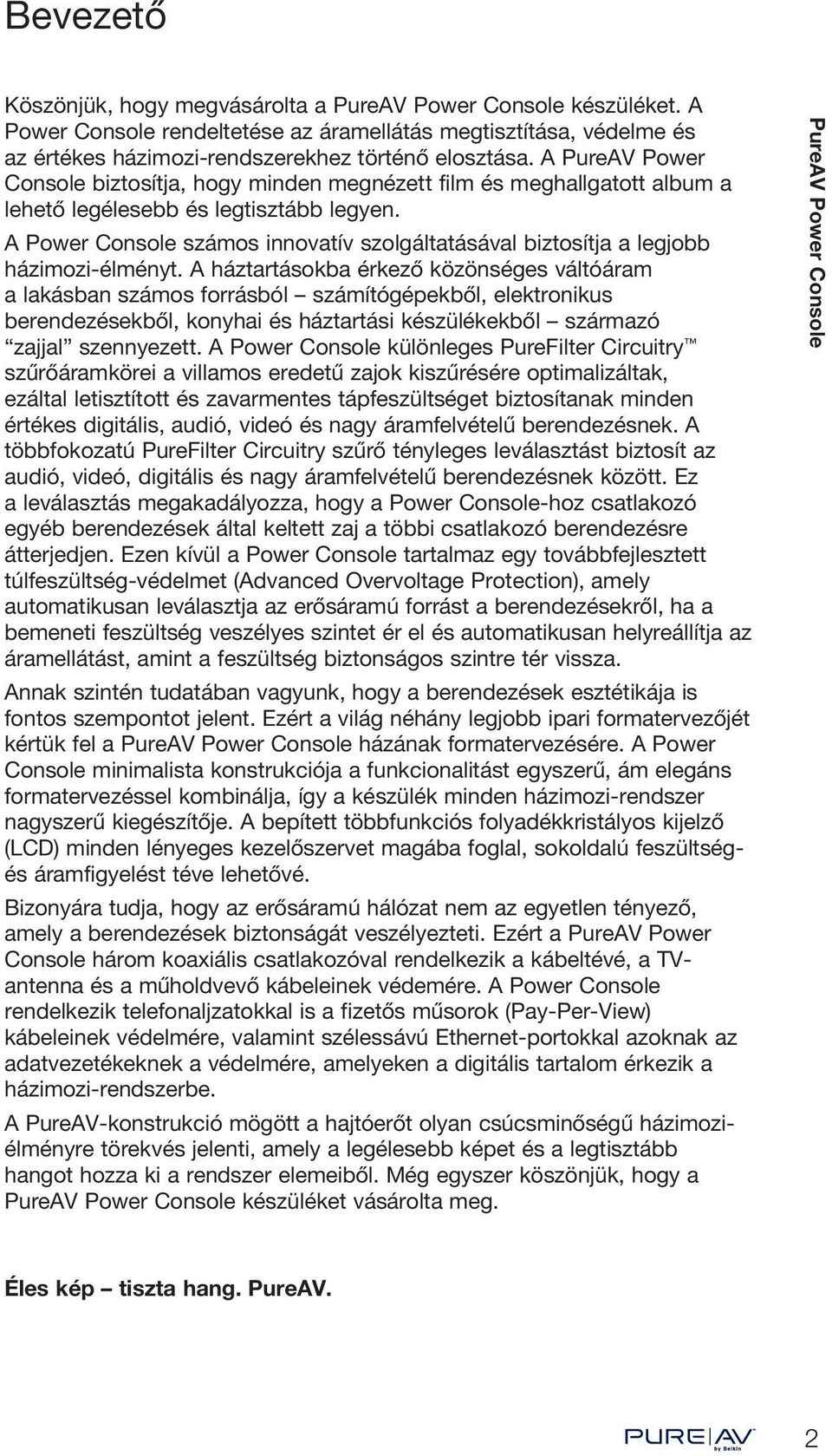

3 Bevezető Köszönjük, hogy megvásárolta a készüléket. A Power Console rendeltetése az áramellátás megtisztítása, védelme és az értékes házimozi-rendszerekhez történő elosztása. A PureAV Power Console biztosítja, hogy minden megnézett film és meghallgatott album a lehető legélesebb és legtisztább legyen. A Power Console számos innovatív szolgáltatásával biztosítja a legjobb házimozi-élményt. A háztartásokba érkező közönséges váltóáram a lakásban számos forrásból számítógépekből, elektronikus berendezésekből, konyhai és háztartási készülékekből származó zajjal szennyezett. A Power Console különleges PureFilter Circuitry szűrőáramkörei a villamos eredetű zajok kiszűrésére optimalizáltak, ezáltal letisztított és zavarmentes tápfeszültséget biztosítanak minden értékes digitális, audió, videó és nagy áramfelvételű berendezésnek. A többfokozatú PureFilter Circuitry szűrő tényleges leválasztást biztosít az audió, videó, digitális és nagy áramfelvételű berendezésnek között. Ez a leválasztás megakadályozza, hogy a Power Console-hoz csatlakozó egyéb berendezések által keltett zaj a többi csatlakozó berendezésre átterjedjen. Ezen kívül a Power Console tartalmaz egy továbbfejlesztett túlfeszültség-védelmet (Advanced Overvoltage Protection), amely automatikusan leválasztja az erősáramú forrást a berendezésekről, ha a bemeneti feszültség veszélyes szintet ér el és automatikusan helyreállítja az áramellátást, amint a feszültség biztonságos szintre tér vissza. Annak szintén tudatában vagyunk, hogy a berendezések esztétikája is fontos szempontot jelent. Ezért a világ néhány legjobb ipari formatervezőjét kértük fel a házának formatervezésére. A Power Console minimalista konstrukciója a funkcionalitást egyszerű, ám elegáns formatervezéssel kombinálja, így a készülék minden házimozi-rendszer nagyszerű kiegészítője. A bepített többfunkciós folyadékkristályos kijelző (LCD) minden lényeges kezelőszervet magába foglal, sokoldalú feszültségés áramfigyelést téve lehetővé. Bizonyára tudja, hogy az erősáramú hálózat nem az egyetlen tényező, amely a berendezések biztonságát veszélyezteti. Ezért a PureAV Power Console három koaxiális csatlakozóval rendelkezik a kábeltévé, a TVantenna és a műholdvevő kábeleinek védemére. A Power Console rendelkezik telefonaljzatokkal is a fizetős műsorok (Pay-Per-View) kábeleinek védelmére, valamint szélessávú Ethernet-portokkal azoknak az adatvezetékeknek a védelmére, amelyeken a digitális tartalom érkezik a házimozi-rendszerbe. A PureAV-konstrukció mögött a hajtóerőt olyan csúcsminőségű házimoziélményre törekvés jelenti, amely a legélesebb képet és a legtisztább hangot hozza ki a rendszer elemeiből. Még egyszer köszönjük, hogy a készüléket vásárolta meg. Éles kép tiszta hang. PureAV. 2

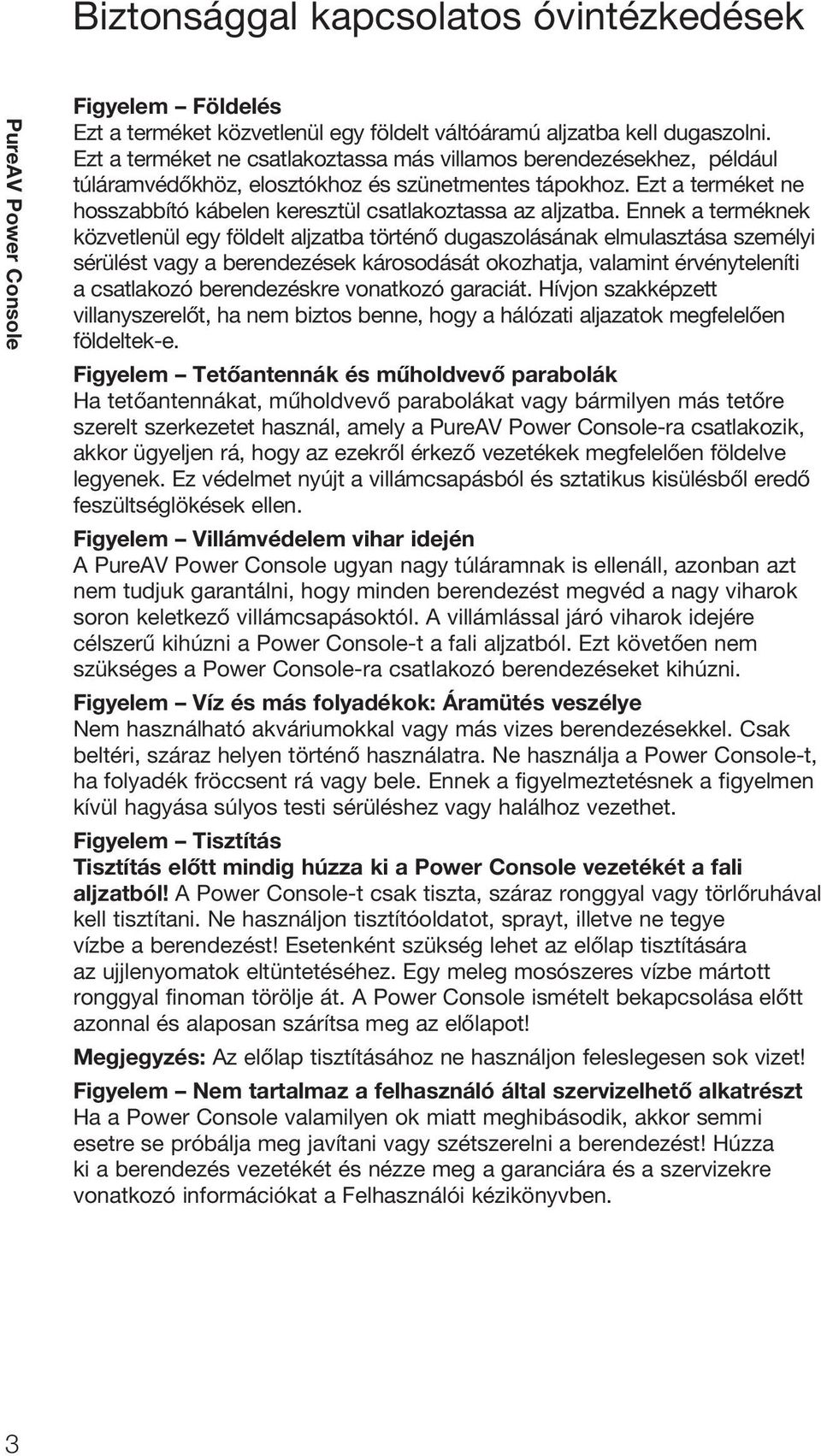

4 Biztonsággal kapcsolatos óvintézkedések Figyelem Földelés Ezt a terméket közvetlenül egy földelt váltóáramú aljzatba kell dugaszolni. Ezt a terméket ne csatlakoztassa más villamos berendezésekhez, például túláramvédőkhöz, elosztókhoz és szünetmentes tápokhoz. Ezt a terméket ne hosszabbító kábelen keresztül csatlakoztassa az aljzatba. Ennek a terméknek közvetlenül egy földelt aljzatba történő dugaszolásának elmulasztása személyi sérülést vagy a berendezések károsodását okozhatja, valamint érvényteleníti a csatlakozó berendezéskre vonatkozó garaciát. Hívjon szakképzett villanyszerelőt, ha nem biztos benne, hogy a hálózati aljazatok megfelelően földeltek-e. Figyelem Tetőantennák és műholdvevő parabolák Ha tetőantennákat, műholdvevő parabolákat vagy bármilyen más tetőre szerelt szerkezetet használ, amely a -ra csatlakozik, akkor ügyeljen rá, hogy az ezekről érkező vezetékek megfelelően földelve legyenek. Ez védelmet nyújt a villámcsapásból és sztatikus kisülésből eredő feszültséglökések ellen. Figyelem Villámvédelem vihar idején A ugyan nagy túláramnak is ellenáll, azonban azt nem tudjuk garantálni, hogy minden berendezést megvéd a nagy viharok soron keletkező villámcsapásoktól. A villámlással járó viharok idejére célszerű kihúzni a Power Console-t a fali aljzatból. Ezt követően nem szükséges a Power Console-ra csatlakozó berendezéseket kihúzni. Figyelem Víz és más folyadékok: Áramütés veszélye Nem használható akváriumokkal vagy más vizes berendezésekkel. Csak beltéri, száraz helyen történő használatra. Ne használja a Power Console-t, ha folyadék fröccsent rá vagy bele. Ennek a figyelmeztetésnek a figyelmen kívül hagyása súlyos testi sérüléshez vagy halálhoz vezethet. Figyelem Tisztítás Tisztítás előtt mindig húzza ki a Power Console vezetékét a fali aljzatból! A Power Console-t csak tiszta, száraz ronggyal vagy törlőruhával kell tisztítani. Ne használjon tisztítóoldatot, sprayt, illetve ne tegye vízbe a berendezést! Esetenként szükség lehet az előlap tisztítására az ujjlenyomatok eltüntetéséhez. Egy meleg mosószeres vízbe mártott ronggyal finoman törölje át. A Power Console ismételt bekapcsolása előtt azonnal és alaposan szárítsa meg az előlapot! Megjegyzés: Az előlap tisztításához ne használjon feleslegesen sok vizet! Figyelem Nem tartalmaz a felhasználó által szervizelhető alkatrészt Ha a Power Console valamilyen ok miatt meghibásodik, akkor semmi esetre se próbálja meg javítani vagy szétszerelni a berendezést! Húzza ki a berendezés vezetékét és nézze meg a garanciára és a szervizekre vonatkozó információkat a Felhasználói kézikönyvben. 3

5 Biztonsággal kapcsolatos óvintézkedések Figyelem A hálózati vezetékkel kapcsolatos biztonság A Power Console erősáramú hálózati vezetékét ne vezesse hőforrások mellett! Ez károsíthatja a hálózati vezetéket és meghibásodáshoz vezethet, ami áramütés veszélyével jár. Ne vezessea Power Console erősáramú hálózati vezetékét jelentős gyalogosforgalmi területen sem, mert botlásveszéllyel jár (folyosók, bejáratok, helyiségen keresztül). Ha az erősáramú hálózati kábel bármely módon felszakad, elszakad vagy sérül, akkor azonnal fejezze be a használatát és olvassa el a Felhasználói kézikönyv garanciára vonatkozó részét! Hulladékkezelés (vgy újrahasznosítás) Power Console Az ikon alkalmazása azt jelzi, hogy ez a termék nem kezelhető háztartási hulladékként. Ha gondoskodik a termék megfelelő hulladékkezeléséről, akkor ezzel segíti a környezetre és emberi egészségre gyakorolt negatív következmények megelőzését, amelyeknek veszélye a termék nem megfelelő hulladékkezelése esetén fennállna. A termék újrahasznosításával kapcsolatos részletes tájékoztatást megtalálja a honlapunkon a www. belkin.com címen (vagy pedig keresse meg a helyi önkormányzat irodáját, a kommunális hulladékot hasznosító céget, illetve azt az üzletet, ahol a terméket vásárolta. A csomag tartalma Felhasználói kézikönyv PF40 Egy pár bilincs keretre szereléshez Erősáramú távkapcsoló kábel Egyenáramú távkapcsoló kábel (3,5 mm-es jackdugóval ellátott kábel) 1,8 m (6 láb) RJ45 Ethernet Patch kábel szélessávú csatlakozáshoz 1,8 m (6 láb) BT telefonkábel 1,8 m (6 láb) PureAV F-típusú koaxiális kábel műholdvevőhöz vagy kábeltévéhez 1,8 m (6 láb) PureAV koaxiális antennakábel Egy ív PureAV kábelcímke 4

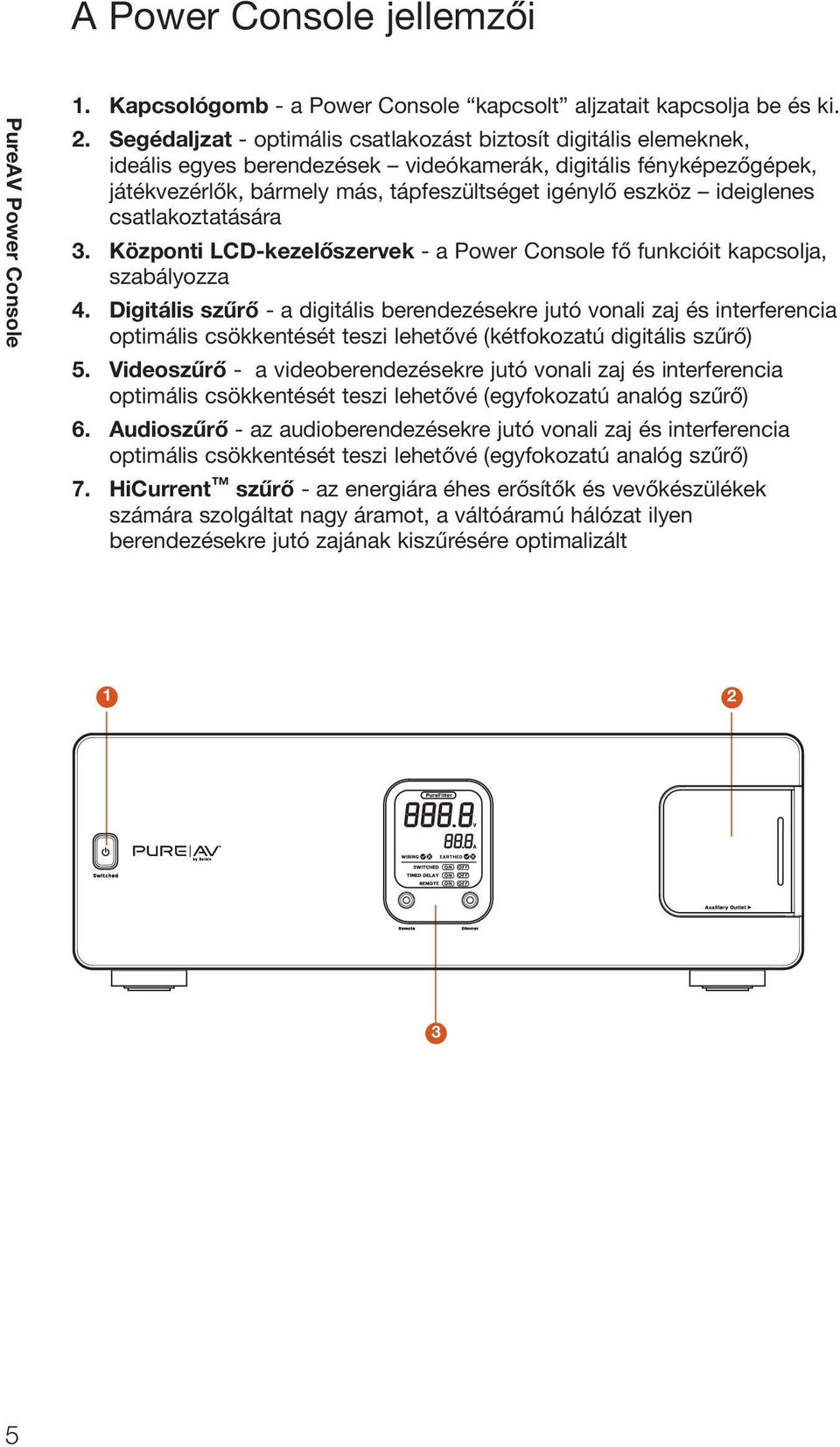

6 A Power Console jellemzői 1. Kapcsológomb - a Power Console kapcsolt aljzatait kapcsolja be és ki. 2. Segédaljzat - optimális csatlakozást biztosít digitális elemeknek, ideális egyes berendezések videókamerák, digitális fényképezőgépek, játékvezérlők, bármely más, tápfeszültséget igénylő eszköz ideiglenes csatlakoztatására 3. Központi LCD-kezelőszervek - a Power Console fő funkcióit kapcsolja, szabályozza 4. Digitális szűrő - a digitális berendezésekre jutó vonali zaj és interferencia optimális csökkentését teszi lehetővé (kétfokozatú digitális szűrő) 5. Videoszűrő - a videoberendezésekre jutó vonali zaj és interferencia optimális csökkentését teszi lehetővé (egyfokozatú analóg szűrő) 6. Audioszűrő - az audioberendezésekre jutó vonali zaj és interferencia optimális csökkentését teszi lehetővé (egyfokozatú analóg szűrő) 7. HiCurrent szűrő - az energiára éhes erősítők és vevőkészülékek számára szolgáltat nagy áramot, a váltóáramú hálózat ilyen berendezésekre jutó zajának kiszűrésére optimalizált

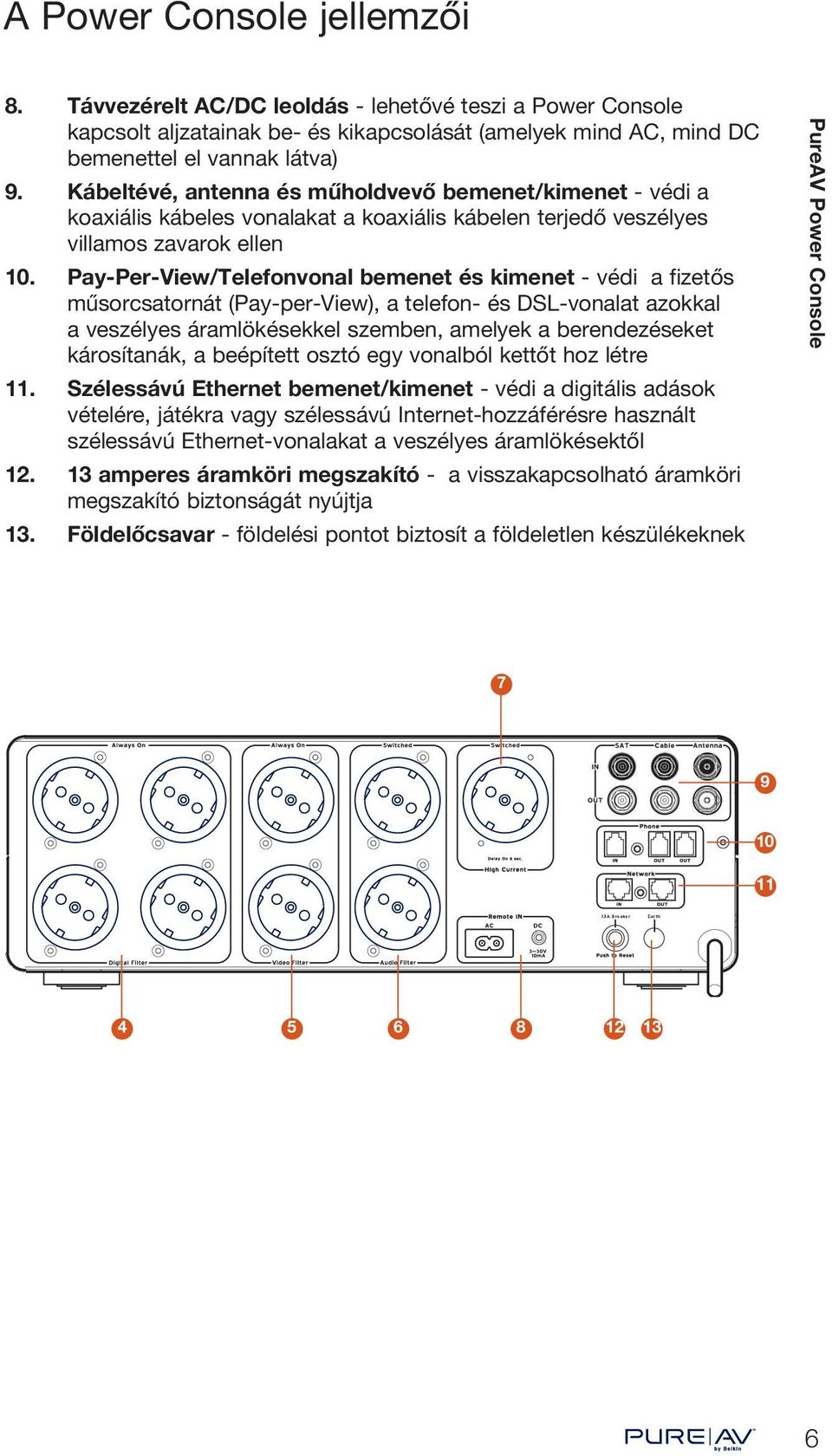

7 A Power Console jellemzői 8. Távvezérelt AC/DC leoldás - lehetővé teszi a Power Console kapcsolt aljzatainak be- és kikapcsolását (amelyek mind AC, mind DC bemenettel el vannak látva) 9. Kábeltévé, antenna és műholdvevő bemenet/kimenet - védi a koaxiális kábeles vonalakat a koaxiális kábelen terjedő veszélyes villamos zavarok ellen 10. Pay-Per-View/Telefonvonal bemenet és kimenet - védi a fizetős műsorcsatornát (Pay-per-View), a telefon- és DSL-vonalat azokkal a veszélyes áramlökésekkel szemben, amelyek a berendezéseket károsítanák, a beépített osztó egy vonalból kettőt hoz létre 11. Szélessávú Ethernet bemenet/kimenet - védi a digitális adások vételére, játékra vagy szélessávú Internet-hozzáférésre használt szélessávú Ethernet-vonalakat a veszélyes áramlökésektől amperes áramköri megszakító - a visszakapcsolható áramköri megszakító biztonságát nyújtja 13. Földelőcsavar - földelési pontot biztosít a földeletlen készülékeknek

8 Csatlakoztatás és telepítés 1. lépés Power Console felszerelése (opcionális) A elhelyezhető szabványos AV eszköztartó kereten vagy eszköztartó kerettel felszerelt szekrényben. A. Vegye ki a rögzítő bilincseket a dobozból. B. Ellenőrizze, hogy a Power Console hálózati vezetéke ki van-e húzva. C. Állítsa be a bilincseket a Power Console elejéhez igazítva a keretbe történő pontos felszereléshez. D. Rögzítse a bilincset a Power Console oldalához (1. ábra). Az egyes bilincsek rögítéséhez legalább négy csavart kell használni. E. Ismételje meg a C és D lépéseket a Power Console másik oldalának felszereléséhez. F. Rögzítse a Power Console-t az eszköztartó keretre. Megjegyzés: A Power Console berendezéskeretre történő rögzítéséhez szükséges csavarokat nem tartalmazza a csomag, mert azok speciálisan, az Ön eszköztartó keretére jellemzőek. Forduljon a keret gyártójához, ha nem rendelkezik a megfelelő rögzítő csavarokkal. 1. ábra 7

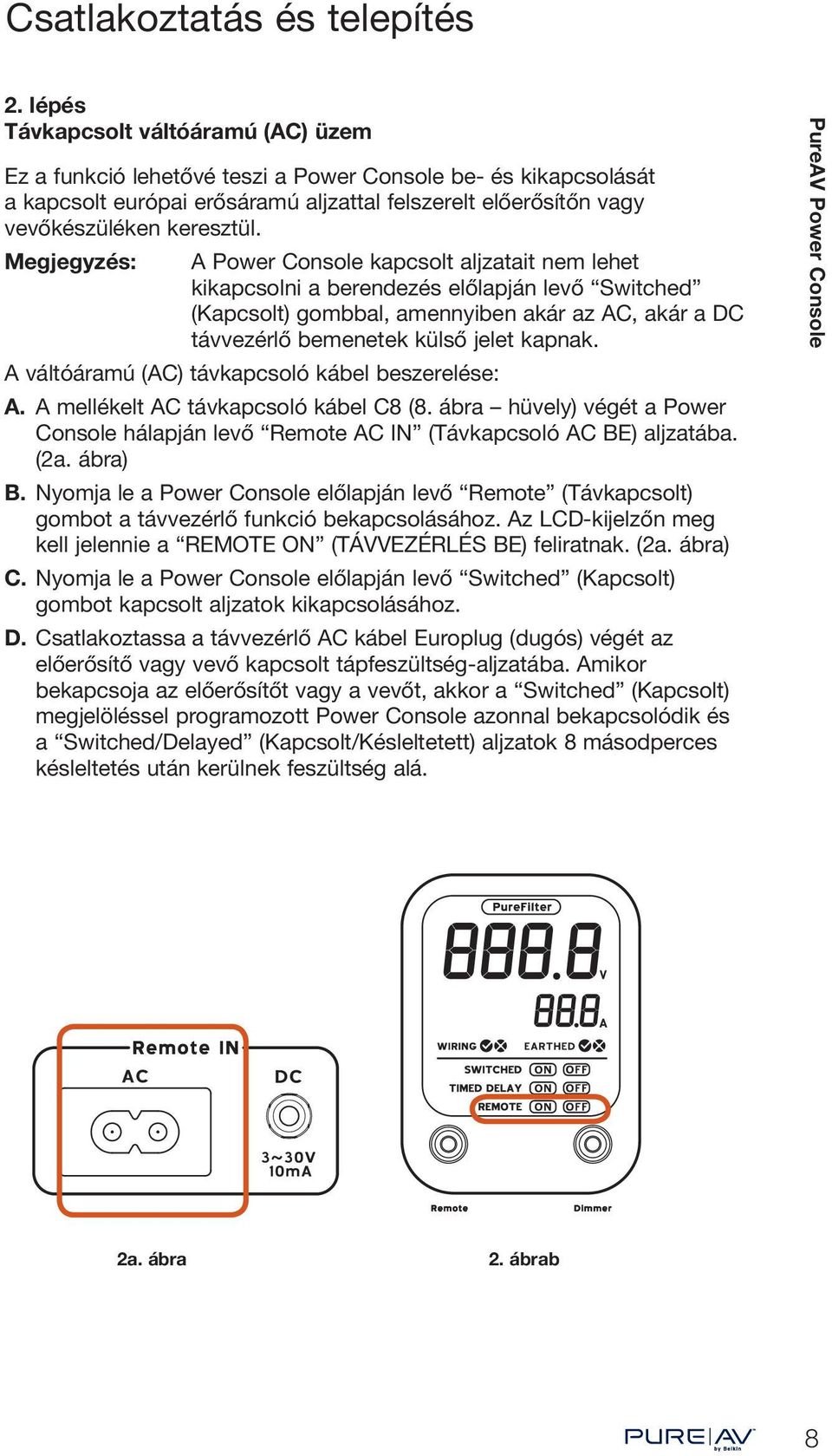

9 Csatlakoztatás és telepítés 2. lépés Távkapcsolt váltóáramú (AC) üzem Ez a funkció lehetővé teszi a Power Console be- és kikapcsolását a kapcsolt európai erősáramú aljzattal felszerelt előerősítőn vagy vevőkészüléken keresztül. Megjegyzés: A Power Console kapcsolt aljzatait nem lehet kikapcsolni a berendezés előlapján levő Switched (Kapcsolt) gombbal, amennyiben akár az AC, akár a DC távvezérlő bemenetek külső jelet kapnak. A váltóáramú (AC) távkapcsoló kábel beszerelése: A. A mellékelt AC távkapcsoló kábel C8 (8. ábra hüvely) végét a Power Console hálapján levő Remote AC IN (Távkapcsoló AC BE) aljzatába. (2a. ábra) B. Nyomja le a Power Console előlapján levő Remote (Távkapcsolt) gombot a távvezérlő funkció bekapcsolásához. Az LCD-kijelzőn meg kell jelennie a REMOTE ON (TÁVVEZÉRLÉS BE) feliratnak. (2a. ábra) C. Nyomja le a Power Console előlapján levő Switched (Kapcsolt) gombot kapcsolt aljzatok kikapcsolásához. D. Csatlakoztassa a távvezérlő AC kábel Europlug (dugós) végét az előerősítő vagy vevő kapcsolt tápfeszültség-aljzatába. Amikor bekapcsoja az előerősítőt vagy a vevőt, akkor a Switched (Kapcsolt) megjelöléssel programozott Power Console azonnal bekapcsolódik és a Switched/Delayed (Kapcsolt/Késleltetett) aljzatok 8 másodperces késleltetés után kerülnek feszültség alá. 2a. ábra 2. ábrab 8

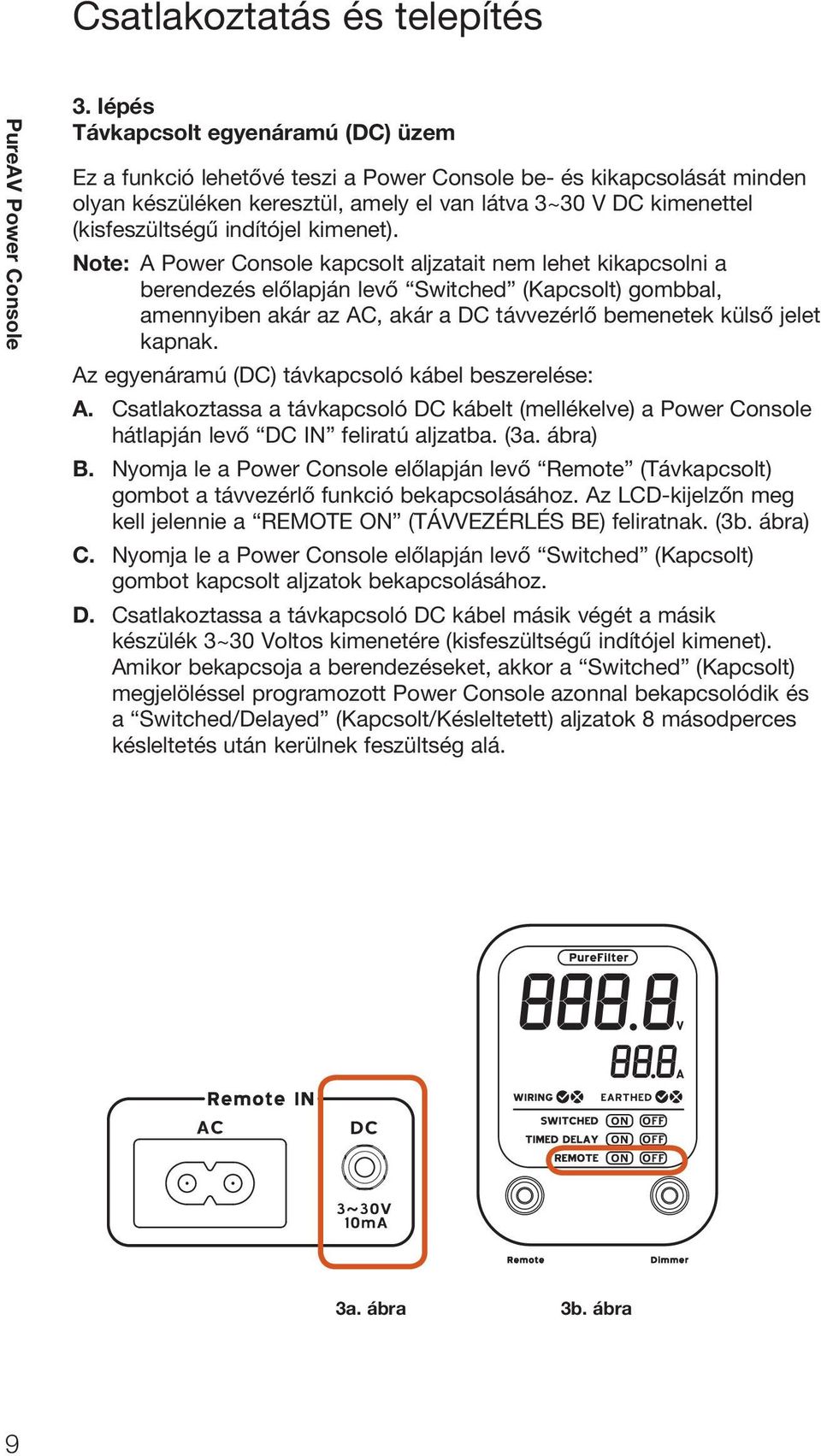

10 Csatlakoztatás és telepítés 3. lépés Távkapcsolt egyenáramú (DC) üzem Ez a funkció lehetővé teszi a Power Console be- és kikapcsolását minden olyan készüléken keresztül, amely el van látva 3~30 V DC kimenettel (kisfeszültségű indítójel kimenet). Note: A Power Console kapcsolt aljzatait nem lehet kikapcsolni a berendezés előlapján levő Switched (Kapcsolt) gombbal, amennyiben akár az AC, akár a DC távvezérlő bemenetek külső jelet kapnak. Az egyenáramú (DC) távkapcsoló kábel beszerelése: A. Csatlakoztassa a távkapcsoló DC kábelt (mellékelve) a Power Console hátlapján levő DC IN feliratú aljzatba. (3a. ábra) B. Nyomja le a Power Console előlapján levő Remote (Távkapcsolt) gombot a távvezérlő funkció bekapcsolásához. Az LCD-kijelzőn meg kell jelennie a REMOTE ON (TÁVVEZÉRLÉS BE) feliratnak. (3b. ábra) C. Nyomja le a Power Console előlapján levő Switched (Kapcsolt) gombot kapcsolt aljzatok bekapcsolásához. D. Csatlakoztassa a távkapcsoló DC kábel másik végét a másik készülék 3~30 Voltos kimenetére (kisfeszültségű indítójel kimenet). Amikor bekapcsoja a berendezéseket, akkor a Switched (Kapcsolt) megjelöléssel programozott Power Console azonnal bekapcsolódik és a Switched/Delayed (Kapcsolt/Késleltetett) aljzatok 8 másodperces késleltetés után kerülnek feszültség alá. 3a. ábra 3b. ábra 9

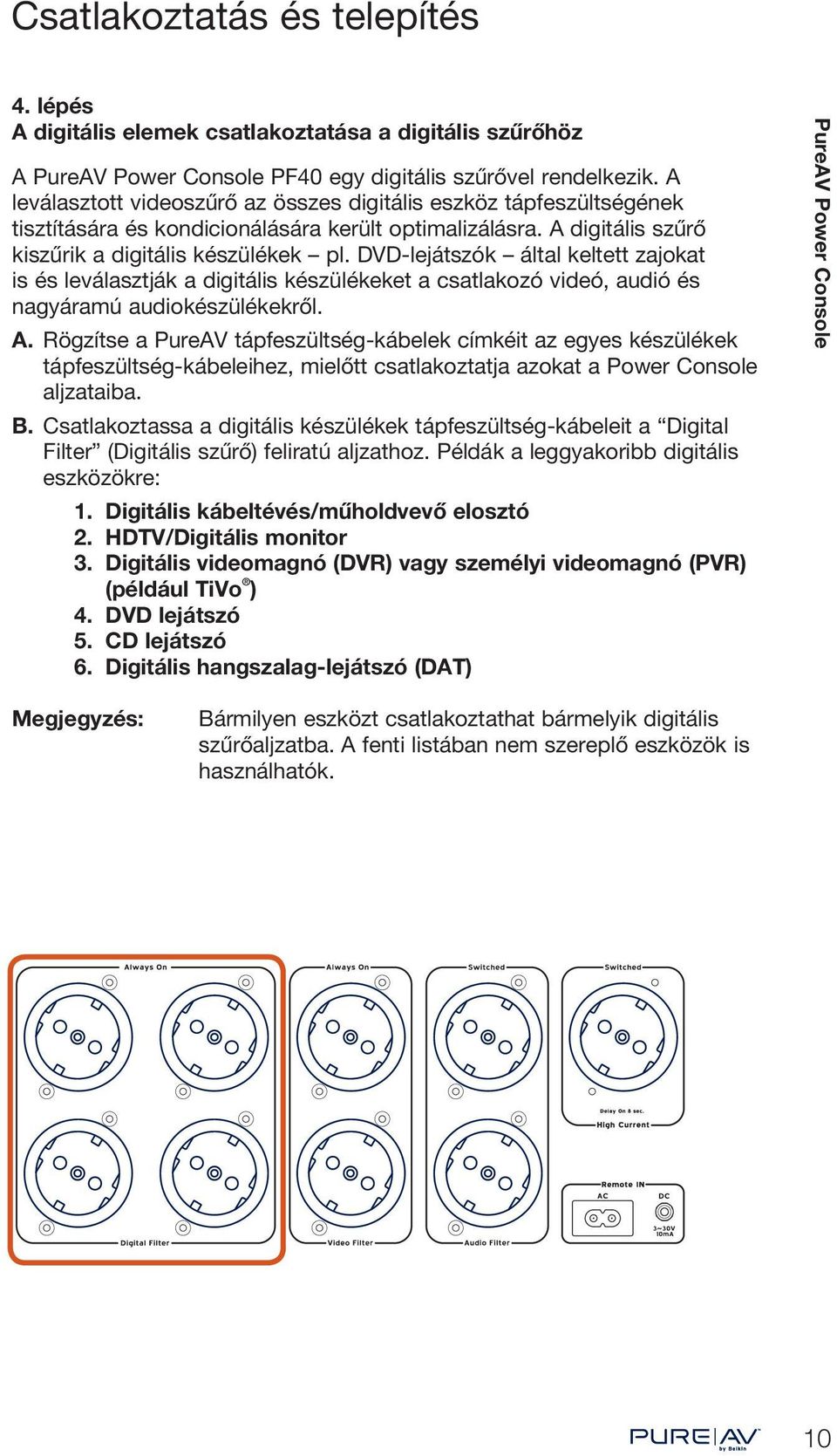

11 Csatlakoztatás és telepítés 4. lépés A digitális elemek csatlakoztatása a digitális szűrőhöz A PF40 egy digitális szűrővel rendelkezik. A leválasztott videoszűrő az összes digitális eszköz tápfeszültségének tisztítására és kondicionálására került optimalizálásra. A digitális szűrő kiszűrik a digitális készülékek pl. DVD-lejátszók által keltett zajokat is és leválasztják a digitális készülékeket a csatlakozó videó, audió és nagyáramú audiokészülékekről. A. Rögzítse a PureAV tápfeszültség-kábelek címkéit az egyes készülékek tápfeszültség-kábeleihez, mielőtt csatlakoztatja azokat a Power Console aljzataiba. B. Csatlakoztassa a digitális készülékek tápfeszültség-kábeleit a Digital Filter (Digitális szűrő) feliratú aljzathoz. Példák a leggyakoribb digitális eszközökre: 1. Digitális kábeltévés/műholdvevő elosztó 2. HDTV/Digitális monitor 3. Digitális videomagnó (DVR) vagy személyi videomagnó (PVR) (például TiVo ) 4. DVD lejátszó 5. CD lejátszó 6. Digitális hangszalag-lejátszó (DAT) Megjegyzés: Bármilyen eszközt csatlakoztathat bármelyik digitális szűrőaljzatba. A fenti listában nem szereplő eszközök is használhatók. 10

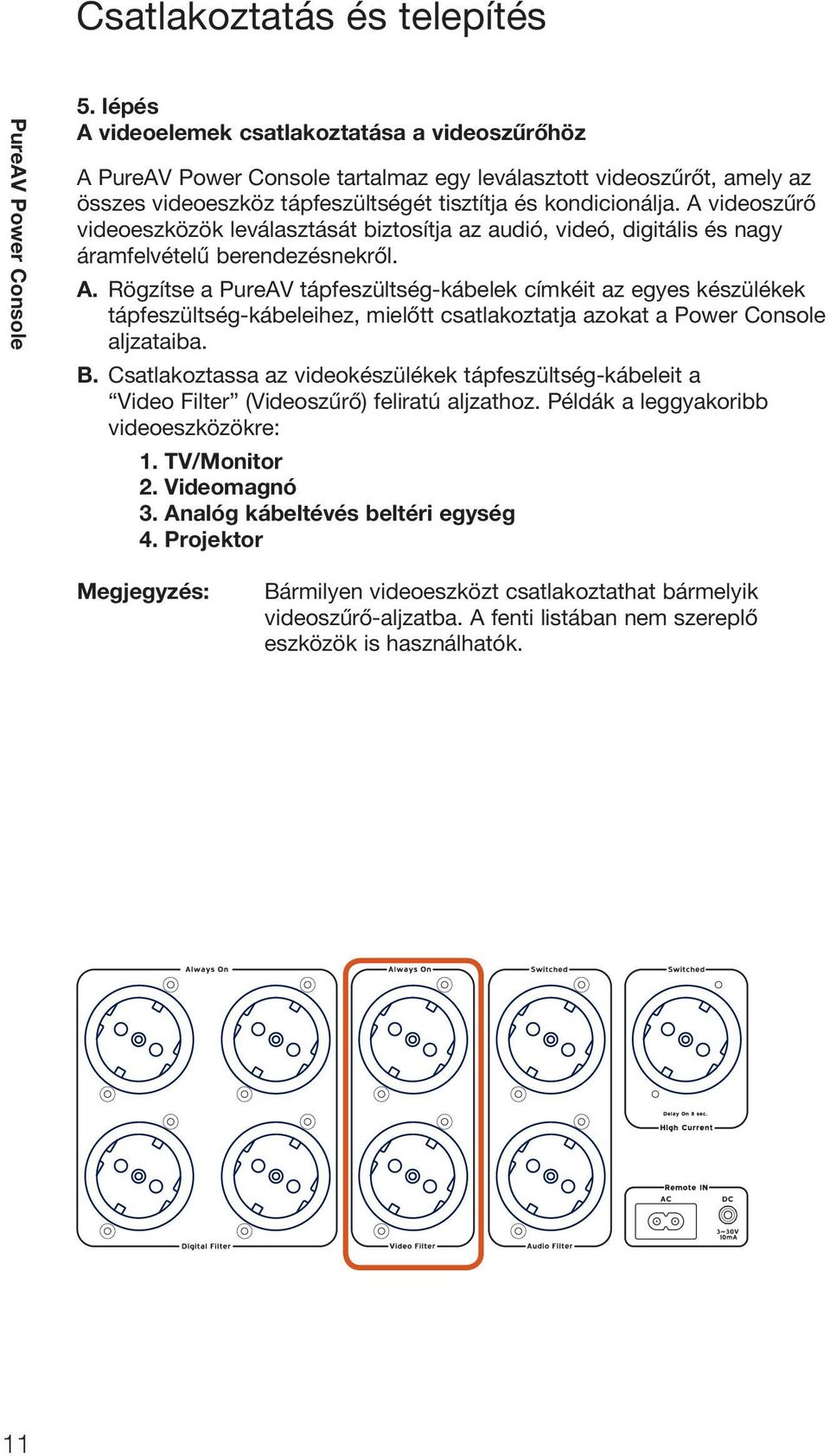

12 Csatlakoztatás és telepítés 5. lépés A videoelemek csatlakoztatása a videoszűrőhöz A tartalmaz egy leválasztott videoszűrőt, amely az összes videoeszköz tápfeszültségét tisztítja és kondicionálja. A videoszűrő videoeszközök leválasztását biztosítja az audió, videó, digitális és nagy áramfelvételű berendezésnekről. A. Rögzítse a PureAV tápfeszültség-kábelek címkéit az egyes készülékek tápfeszültség-kábeleihez, mielőtt csatlakoztatja azokat a Power Console aljzataiba. B. Csatlakoztassa az videokészülékek tápfeszültség-kábeleit a Video Filter (Videoszűrő) feliratú aljzathoz. Példák a leggyakoribb videoeszközökre: 1. TV/Monitor 2. Videomagnó 3. Analóg kábeltévés beltéri egység 4. Projektor Megjegyzés: Bármilyen videoeszközt csatlakoztathat bármelyik videoszűrő-aljzatba. A fenti listában nem szereplő eszközök is használhatók. 11

13 Csatlakoztatás és telepítés 6. lépés Az audioelemek csatlakoztatása az audioszűrőhöz A tartalmaz egy leválasztott audioszűrőt, amely az összes audioeszköz tápfeszültségét tisztítja és kondicionálja. Az audioszűrő audioeszközök leválasztását biztosítja a videó, digitális és nagy áramfelvételű audio-berendezésnekről. A. Rögzítse a PureAV tápfeszültség-kábelek címkéit az egyes készülékek tápfeszültség-kábeleihez, mielőtt csatlakoztatja azokat a Power Console aljzataiba. B. Csatlakoztassa az audiokészülékek tápfeszültség-kábeleit az Audio Filter (Audioszűrő) feliratú aljzathoz. Példák a leggyakoribb audioeszközökre: 1. Magnetofon 2. Vevő (Előerősítő) 3. Lemezjátszó Megjegyzés: Bármilyen aidioeszközt csatlakoztathat bármelyik audioszűrő-aljzatba. A fenti listában nem szereplő eszközök is használhatók. 12

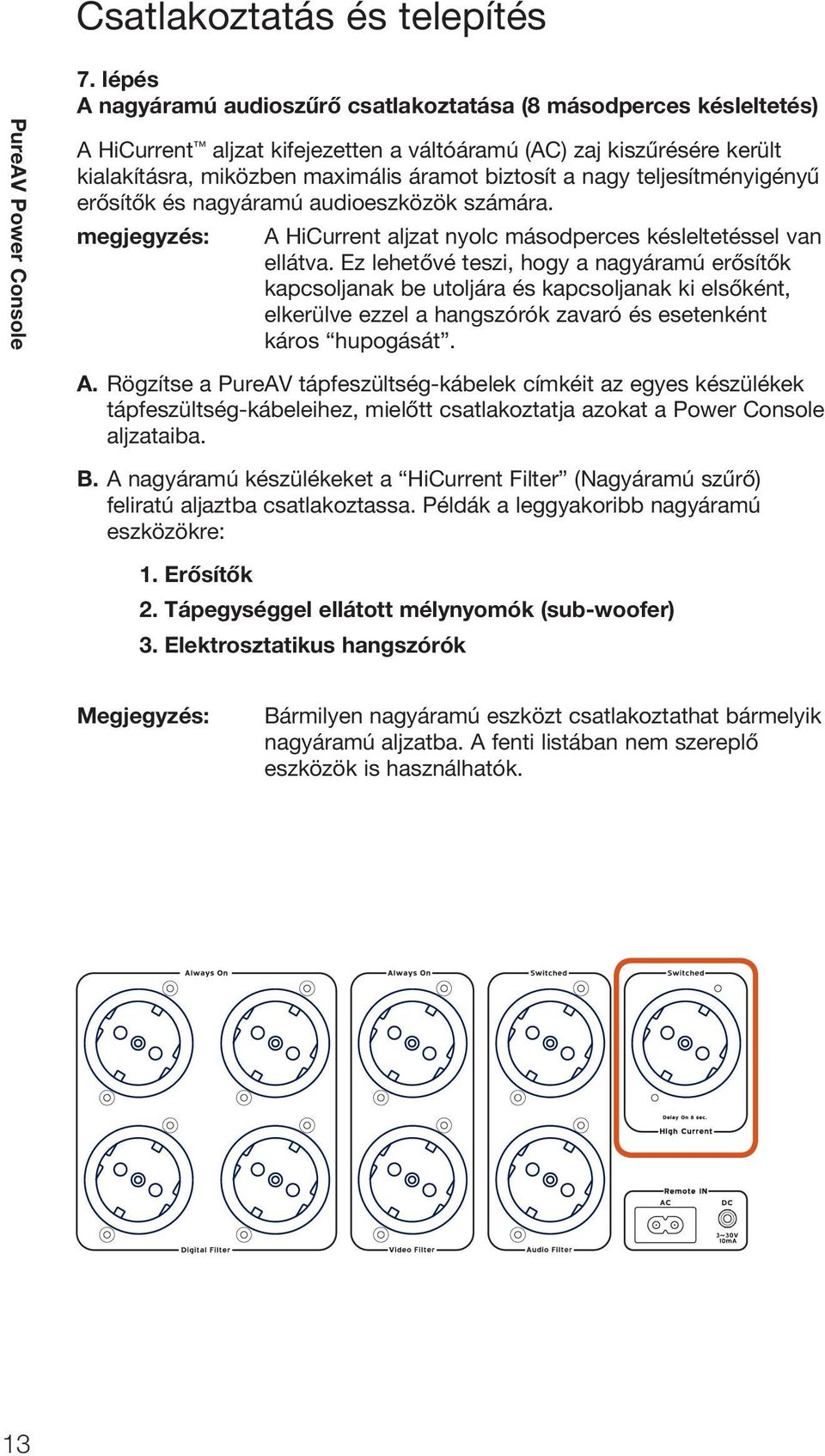

14 Csatlakoztatás és telepítés 7. lépés A nagyáramú audioszűrő csatlakoztatása (8 másodperces késleltetés) A HiCurrent aljzat kifejezetten a váltóáramú (AC) zaj kiszűrésére került kialakításra, miközben maximális áramot biztosít a nagy teljesítményigényű erősítők és nagyáramú audioeszközök számára. megjegyzés: A HiCurrent aljzat nyolc másodperces késleltetéssel van ellátva. Ez lehetővé teszi, hogy a nagyáramú erősítők kapcsoljanak be utoljára és kapcsoljanak ki elsőként, elkerülve ezzel a hangszórók zavaró és esetenként káros hupogását. A. Rögzítse a PureAV tápfeszültség-kábelek címkéit az egyes készülékek tápfeszültség-kábeleihez, mielőtt csatlakoztatja azokat a Power Console aljzataiba. B. A nagyáramú készülékeket a HiCurrent Filter (Nagyáramú szűrő) feliratú aljaztba csatlakoztassa. Példák a leggyakoribb nagyáramú eszközökre: 1. Erősítők 2. Tápegységgel ellátott mélynyomók (sub-woofer) 3. Elektrosztatikus hangszórók Megjegyzés: Bármilyen nagyáramú eszközt csatlakoztathat bármelyik nagyáramú aljzatba. A fenti listában nem szereplő eszközök is használhatók. 13

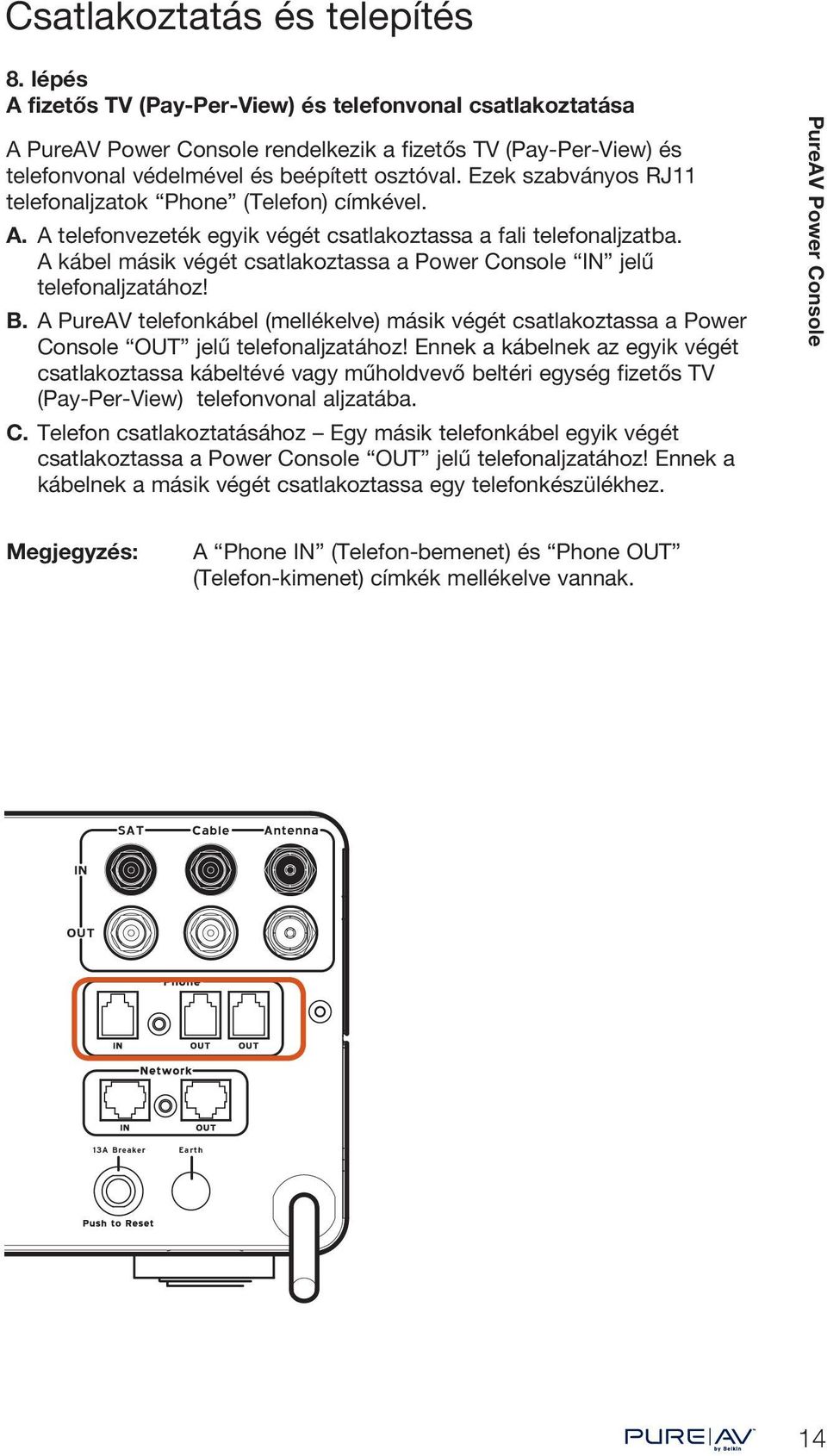

15 Csatlakoztatás és telepítés 8. lépés A fizetős TV (Pay-Per-View) és telefonvonal csatlakoztatása A rendelkezik a fizetős TV (Pay-Per-View) és telefonvonal védelmével és beépített osztóval. Ezek szabványos RJ11 telefonaljzatok Phone (Telefon) címkével. A. A telefonvezeték egyik végét csatlakoztassa a fali telefonaljzatba. A kábel másik végét csatlakoztassa a Power Console IN jelű telefonaljzatához! B. A PureAV telefonkábel (mellékelve) másik végét csatlakoztassa a Power Console OUT jelű telefonaljzatához! Ennek a kábelnek az egyik végét csatlakoztassa kábeltévé vagy műholdvevő beltéri egység fizetős TV (Pay-Per-View) telefonvonal aljzatába. C. Telefon csatlakoztatásához Egy másik telefonkábel egyik végét csatlakoztassa a Power Console OUT jelű telefonaljzatához! Ennek a kábelnek a másik végét csatlakoztassa egy telefonkészülékhez. Megjegyzés: A Phone IN (Telefon-bemenet) és Phone OUT (Telefon-kimenet) címkék mellékelve vannak. 14

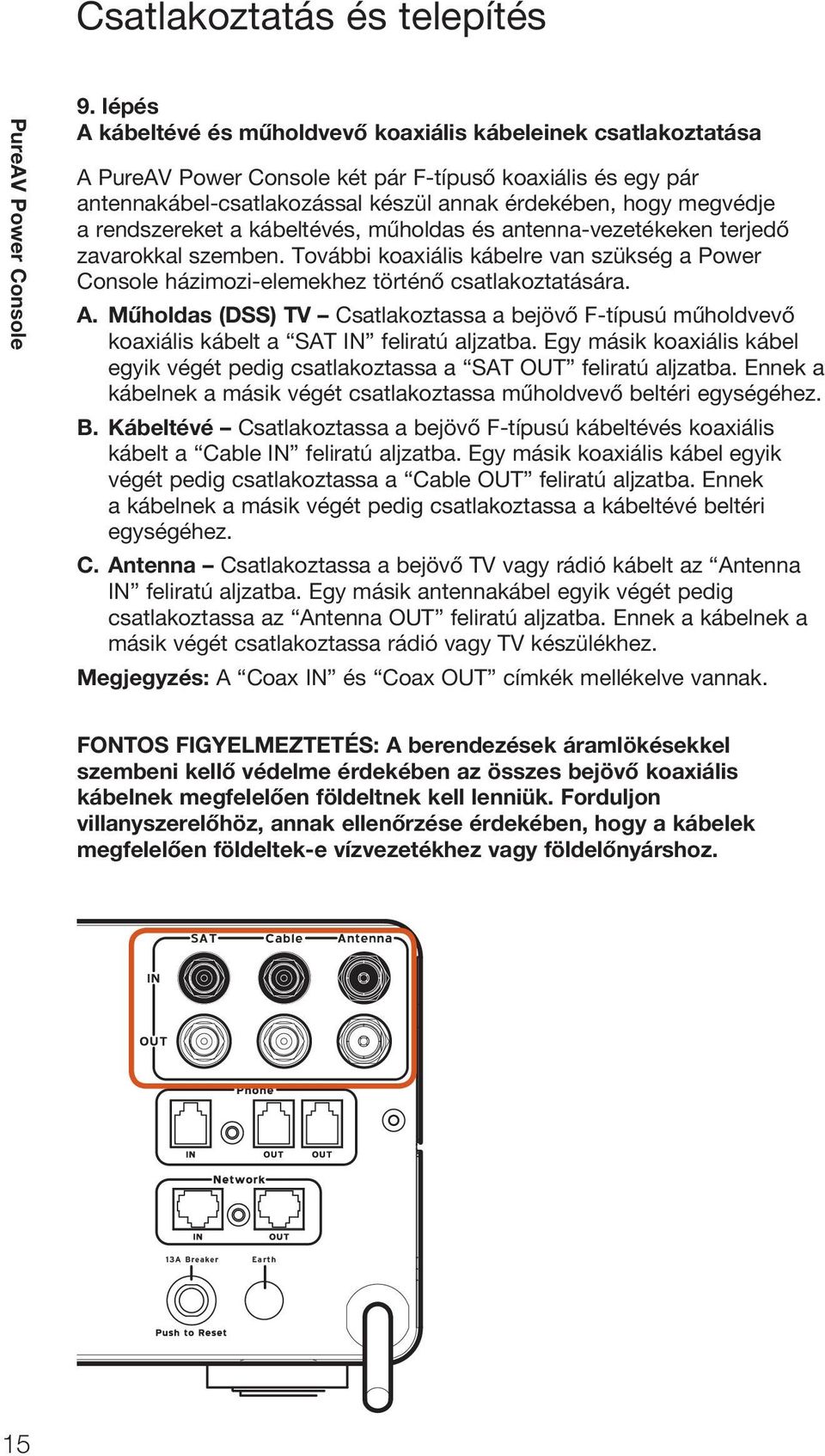

16 Csatlakoztatás és telepítés 9. lépés A kábeltévé és műholdvevő koaxiális kábeleinek csatlakoztatása A két pár F-típuső koaxiális és egy pár antennakábel-csatlakozással készül annak érdekében, hogy megvédje a rendszereket a kábeltévés, műholdas és antenna-vezetékeken terjedő zavarokkal szemben. További koaxiális kábelre van szükség a Power Console házimozi-elemekhez történő csatlakoztatására. A. Műholdas (DSS) TV Csatlakoztassa a bejövő F-típusú műholdvevő koaxiális kábelt a SAT IN feliratú aljzatba. Egy másik koaxiális kábel egyik végét pedig csatlakoztassa a SAT OUT feliratú aljzatba. Ennek a kábelnek a másik végét csatlakoztassa műholdvevő beltéri egységéhez. B. Kábeltévé Csatlakoztassa a bejövő F-típusú kábeltévés koaxiális kábelt a Cable IN feliratú aljzatba. Egy másik koaxiális kábel egyik végét pedig csatlakoztassa a Cable OUT feliratú aljzatba. Ennek a kábelnek a másik végét pedig csatlakoztassa a kábeltévé beltéri egységéhez. C. Antenna Csatlakoztassa a bejövő TV vagy rádió kábelt az Antenna IN feliratú aljzatba. Egy másik antennakábel egyik végét pedig csatlakoztassa az Antenna OUT feliratú aljzatba. Ennek a kábelnek a másik végét csatlakoztassa rádió vagy TV készülékhez. Megjegyzés: A Coax IN és Coax OUT címkék mellékelve vannak. FONTOS FIGYELMEZTETÉS: A berendezések áramlökésekkel szembeni kellő védelme érdekében az összes bejövő koaxiális kábelnek megfelelően földeltnek kell lenniük. Forduljon villanyszerelőhöz, annak ellenőrzése érdekében, hogy a kábelek megfelelően földeltek-e vízvezetékhez vagy földelőnyárshoz. 15

17 Csatlakoztatás és telepítés 10. lépés A szélessávú Ethernet vonal csatlakoztatása A szélessávú Ethernet-védelemmel rendelkezik. Ezek szabványos RJ45 Ethernet-aljzatok Network (Hálózat) címkével. A. Csatlakoztassa az RJ45 hálózati patchkábel egyik végét hálózati portra (közvetlenül routerre vagy vezetékes hálózat fali aljzatába). Csatlakoztassa a patchkábel másik végét az IN feliratú hálózati portra. B. Az Ethernet-kábel (mellékelve) másik végét csatlakoztassa az OUT jelű hálózati portra! Ennek a kábelnek a másik végét csatlakoztassa a hálózatba kötött eszközre (digitális vevő, játékvezérlő stb.). Megjegyzés: A Network IN és Network OUT címkék mellékelve vannak. 16

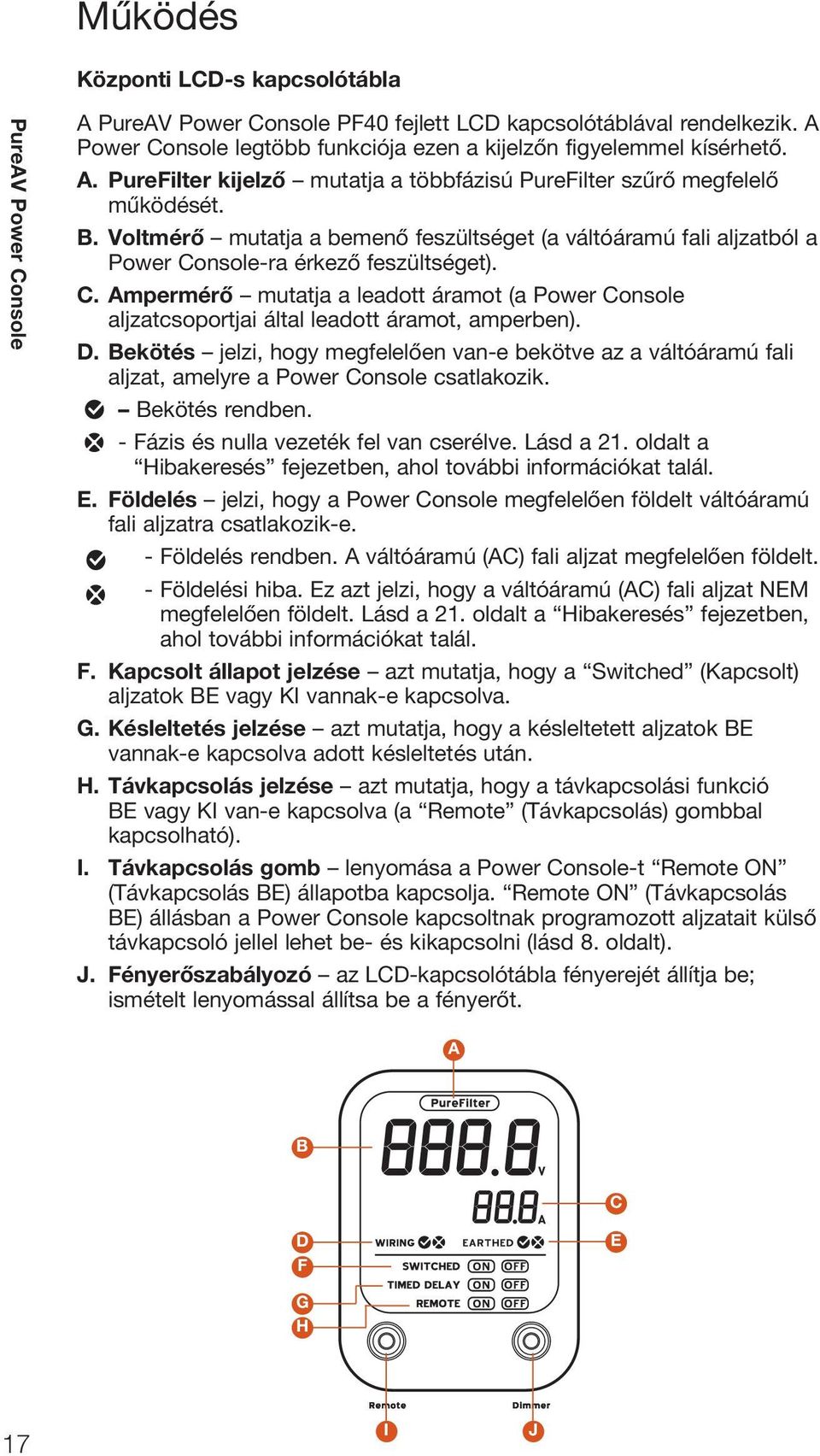

18 Működés Központi LCD-s kapcsolótábla A PF40 fejlett LCD kapcsolótáblával rendelkezik. A Power Console legtöbb funkciója ezen a kijelzőn figyelemmel kísérhető. A. PureFilter kijelző mutatja a többfázisú PureFilter szűrő megfelelő működését. B. Voltmérő mutatja a bemenő feszültséget (a váltóáramú fali aljzatból a Power Console-ra érkező feszültséget). C. Ampermérő mutatja a leadott áramot (a Power Console aljzatcsoportjai által leadott áramot, amperben). D. Bekötés jelzi, hogy megfelelően van-e bekötve az a váltóáramú fali aljzat, amelyre a Power Console csatlakozik. Bekötés rendben. - Fázis és nulla vezeték fel van cserélve. Lásd a 21. oldalt a Hibakeresés fejezetben, ahol további információkat talál. E. Földelés jelzi, hogy a Power Console megfelelően földelt váltóáramú fali aljzatra csatlakozik-e. - Földelés rendben. A váltóáramú (AC) fali aljzat megfelelően földelt. - Földelési hiba. Ez azt jelzi, hogy a váltóáramú (AC) fali aljzat NEM megfelelően földelt. Lásd a 21. oldalt a Hibakeresés fejezetben, ahol további információkat talál. F. Kapcsolt állapot jelzése azt mutatja, hogy a Switched (Kapcsolt) aljzatok BE vagy KI vannak-e kapcsolva. G. Késleltetés jelzése azt mutatja, hogy a késleltetett aljzatok BE vannak-e kapcsolva adott késleltetés után. H. Távkapcsolás jelzése azt mutatja, hogy a távkapcsolási funkció BE vagy KI van-e kapcsolva (a Remote (Távkapcsolás) gombbal kapcsolható). I. Távkapcsolás gomb lenyomása a Power Console-t Remote ON (Távkapcsolás BE) állapotba kapcsolja. Remote ON (Távkapcsolás BE) állásban a Power Console kapcsoltnak programozott aljzatait külső távkapcsoló jellel lehet be- és kikapcsolni (lásd 8. oldalt). J. Fényerőszabályozó az LCD-kapcsolótábla fényerejét állítja be; ismételt lenyomással állítsa be a fényerőt. A B C D F E G H 17 I J

19 Működés Erősáramú segédaljzat A fejlett egy erősáramú segédaljzattal rendelkezik az előlapon. Ez az aljzat tartalmaz egy digitális zajszűrőt és alkalmas digitális videokamerák, digitális fényképezőgépek, MP3 lejátszók, játékvezérlők és más hordozható eszköz erősáramú hálózathoz történő kényelmes csatlakoztatására. Nyissa ki a kisajtót jobbra történő elcsúsztatással (4. ábra) és csatlakoztassa az eszközt. 4. ábra 18

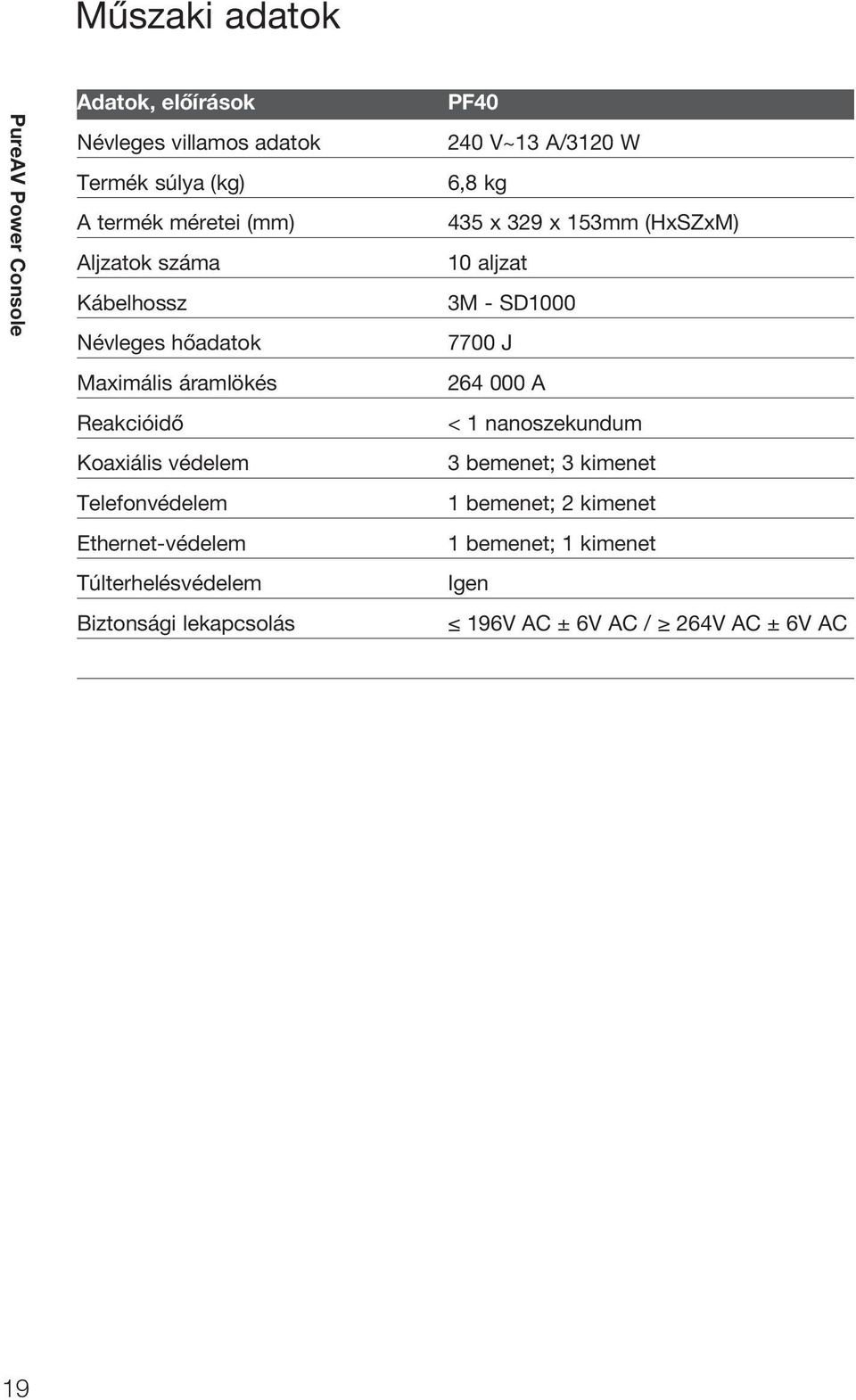

20 Műszaki adatok Adatok, előírások Névleges villamos adatok Termék súlya (kg) A termék méretei (mm) Aljzatok száma Kábelhossz Névleges hőadatok Maximális áramlökés Reakcióidő Koaxiális védelem Telefonvédelem Ethernet-védelem Túlterhelésvédelem Biztonsági lekapcsolás PF V~13 A/3120 W 6,8 kg 435 x 329 x 153mm (HxSZxM) 10 aljzat 3M - SD J A < 1 nanoszekundum 3 bemenet; 3 kimenet 1 bemenet; 2 kimenet 1 bemenet; 1 kimenet Igen 196V AC ± 6V AC / 264V AC ± 6V AC 19

21 Hibaelhárítás A Power Console nem ad le áramot. Ellenőrizze, hogy a Power Console megfelelően földelt váltóáramú fali aljzatra csatlakozik-e. Egyes aljzatokon be kell kapcsolni egy kapcsolót, hogy áramot adjanak le. Túl sok készülék csatlakozhat a Power Console-ra, amely túlterheli és a megszakító leoldhatott. A Power Console névleges árama 13 ampernél, illetve teljesítménye 3120 wattnál nem nagyobb. Húzzon ki néhány készüléket, nyomja vissza a biztosíték gombját alapállásba, amely a Power Console végénél található. A megszakító alaphelyzetbe állításához: A megszakító leoldása után legalább 10 percet várjon az alaphelyzetbe történő visszakapcsolás előtt. A készülék hátlapján, a hálózati kábel melletti gombot nyomja meg az alaphelyzetbe állításhoz. A Power Console aljzataiba vissza kell térnie az áramak. A készülékek egy Switched (Kapcsolt) aljzatba csatlakozhatnak és az aljzat nincs bekapcsolva. Ellenőrizze, hogy az előlapon a Switched ON (Bekapcsolva) kijelző világít-e. Ha a kijelző nem világít, akkor nyomja le a Power Console előlapján levő Switched (Kapcsolt) gombot addig, amíg a Switched ON (Bekapcsolva) kijelző nem világít. Ezt követően minden kapcsolt aljzatban kell áramnak lennie. Lehet, hogy a csatlakozó készülékek nincsenek bekapcsolva. Ha a Power Console le is adja az áramot, a készülékek nem kapják meg, amennyiben azok kapcsolója nincs bekapcsolva. Kapcsolja be a csatlakozó készülékek hálózati kapcsolóját. Lehet, hogy a túláramvédő alkatrészek kiégtek. A Power Console úgy van kialakítva, hogy addig nem adáramot az aljzatokra, amíg a túláramvédelmi áramkörök nem működnek megfelelően vagy ki vannak égve. Kérjen segítséget a Belkin Ügyfélszolgálattól. Lehet, hogy a Power Console hibás. Kérjen segítséget a Belkin Ügyfélszolgálattól. 20

22 Hibaelhárítás Az Earth Fault (Földelési hiba) világít. FÖLDELT Ellenőrizze, hogy a Power Console megfelelően földelt váltóáramú fali aljzatra csatlakozik-e. Ne használjon hálózati elosztókat. Ha az Earth Fault (Földelési hiba) továbbra is világít, akkor hiba van a földelő vezetékben. A Power Console nem megfelelően földelt aljzatba történő csatlakoztatása nem biztonságos és az összes Belkingarancia megszűnését vonja maga után. Húzza ki a Power Console-t és hívjon szakembert az aljzat megfelelő földeléséhez. Ha az aljzat megfelelően földelt és az Earth Fault (Földelési hiba) továbbra is világít, akkor a Power Console lehet hibás. Kérjen segítséget a Belkin Ügyfélszolgálattól. A Cross-Wired (vezeték-felcserélés) világít. BEKÖTÉS Ellenőrizze, hogy a Power Console megfelelően földelt váltóáramú fali aljzatra csatlakozik-e. Ne használjon hálózati elosztókat. Ez azt jelzi, hogy a fázis és a nulla (L N) vezetékek fel vannak cserélve. Húzza ki a Power Console-t és hívjon villamos szakembert. Minden más műszaki kérdéssel és hibakeresési ügyben hívja a Belkin Ügyfélszolgálatát a számon. 21

23 Áramellátási kifejezések szótára Váltakozóáram (AC): A lakásban a fali aljzatból folyó áram. Szinuszhullám alakú áram, amely folyamatosan le-fel oszcillál. Amp: Az amper rövidítése. A villamos áram egysége. Egyenáram (DC): A csak egy irányba folyó áram. Az egyenáramnak nincs hullámalakja. Elektromágneses interferencia (EMI): Készülékek és más villamos elemek által keltett villamos interferencia, amely az audio és video készülékekben rontja a hang, illetve a kép minőségét. Föld: Áramvezető, például vezeték, amely nulla potenciálra van kötve. Általános földelési pontok a földelő nyárs vagy a földre kötött hidegvízvezeték. Névleges Joule-érték: A villamos energia mértéke. Minél nagyobb a névleges Joule-érték, annál nagyobb villamos áramlökést képes felvenni az eszköz meghibásodás nélkül. Maximális áramlökés: A maximális áramlökés (amperben), amelyet az eszköz meghibásodás nélkül képes felvenni. Minél nagyobb a maximális áramlökés értéke, annál nagyobb áramot képes felvenni az eszköz meghibásodás nélkül. Rádiófrekvenciás interferencia (RFI): Elektromágneses sugárzás, amelyet gyorsan változó jeleket vezető villamos áramkörök adnak le a normális működések melléktermékeként; ezek más áramkörökben interferenciát vagy zajt keltenek. Csúcs: Feszültség vagy áram nagyon gyors tranziens változása. A sok tranziens áram idővel a készülékek elhasználódásához és meghibásodásához vezet. Túlfeszültség/túláram: Feszültségnek vagy áramnak jelentősen a névleges érték fölé emelkedése. 22

24 A Belkin csatlakoztatott berendezésekre vonatkozó garanciája A Belkin Limited grantálja a termék teljes élettartamára bármely PureAV Power Console eredeti vásárlója vagy végfehasználója számára, hogy a a PureAV Power Console mentes tervezési, szerelési, anyag- vagy megmunkálási hibától és saját belátása szerint díjmentesen kijavítja vagy kicseréli bármelyik PureAV Power Console-t Belkin Limited saját belátása szerint díjmentesen kijavít vagy kicserél tranziens túlfeszültség/csúcs vagy villámcsapás ( Esemény ) bekövetkezése által károsított berendezéseket ( csatlakozó berendezések ), amennyiben azok védőföldeléssel ellátott megfelelő bekötésű erősáramű hálózathoz -on keresztül csatlakoztak (a Belkin csatlakoztatott berendezésekre vonatkozó garancia ). (Az AP20500xx3M, AP21000xx3M, AP41000xx3M típusok esetében a telefonvonalnak és a koaxiális kábelnek megfelelően kell bekötve és csatlakoztatva lenniük). Ez a Belkin csatlakoztatott berendezésekre vonatkozó garancia az ebben a dokumentumban előírt korlátozásokkal és kizárásokkal alkalmazható. Az itt előírt garanciák nem befolyásolják a Vevőt a hatályos helyi nemzeti törvények hatálya alatt megillető jogok, sem pedig az adás/vételi szerződéssel kapcsolatosan a Vevőt az érintett kiskereskedővel szemben megillető jogok érvényesíthetőségét. A Belkin a károsodott berendezések aktuális tisztességes piaci értéke vagy beszerzéskori vételára közül a kisebb értékű költségösszeg határáig vállalja károsodott csatlakoztatott berendezések megjavítását vagy kicserélését vagy az alábbiakban feltüntetett felső értékhatárig bezárólag: Az AP20500xx3M (PF30) típus esetében maximum Az AP21000xx3M (PF40) típus esetében maximum Az AP41000xx3M (PF50) típus esetében maximum A berendezés tisztességes piaci értéke ugyanolyan vagy hasonló típusú vagy műszaki jellemzőkkel rendelkező berendezéseknek abban az időszakban érvényes aktuális kiskereskedelmi árát jelenti, amelyik időszakban a Belkin a kárigényt elfogadja vagy jóváhagyja. A Belkin fenntartja a jogát arra, hogy a károsodott Belkin PureAV Power Console-t, a károsodott csatlakoztatott berendezést, valamint a károsodás bekövetkezésének helyszínét megvizsgálhassa. A Belkin PureAV Power Console-nak és a károsodott csatlakoztatott berendezésnek a Belkin telephelyére szállításával kapcsolatosan felmerülő költségek egészét első ízben a Vevő saját maga köteles viselni. A Belkin fenntartja a jogot arra, hogy a javítás költségeivel kapcsolatban tárgyalásos megoldást vegyen igénybe. Ha a Belkin saját belátása szerint arra a megállapításra jut, hogy a károsodott berendezéseknek a Belkin telephelyére szállítása nem célravezető, akkor a Belkin jogosult saját belátása szerint megbízni egy, a berendezések javítására alkalmas másik javítóműhelyt az ilyen berendezések megvizsgálásának elvégzésével és a berendezések becsült javítási költségeinek a felmérésével. A berendezések ilyen javítóműhelybe szállításának és a javítás költségbecslésének a költségeit első ízben teljes egészében a Vevő köteles viselni. Az ilyen berendezéseket a kárigény végleges rendezéséig bezárólag vizsgálatok elvégzésére alkalmas állapotban rendelkezésre kell tartani. A kárigények rendezésével kapcsolatosan a Belkin fenntartja a jogot arra, hogy a kedvezményezett minden vonatkozó biztosítási kötvényének a hatálya alatt fennálló jogosultságát jogátruházás formájában megszerezhesse. 23

25 A Belkin csatlakoztatott berendezésekre vonatkozó garanciája Az itt közölt garanciák mindegyike semmis és érvénytelen, ha a PureAV Power Console-t nem az előírásoknak megfelelő módon telepítik, azon bármiféle átalakítást végeznek el, vagy ha a csatlakoztatott berendezést nem az előírás szerinti üzemi körülmények vagy címkéken és utasításokban előírt módon üzemeltették. Minden -t közvetlenül a tápfeszültség-forráshoz kell csatlakoztatni és nem szabad más elosztókkal, szünetmentes tápegységekkel vagy túlfeszültség-levezetőkkel vagy hosszabbító kábelekkel sorba kötve csatlakoztatni. Minden ilyen típusú telepítés érvényteleníti az itt nyújtott összes garanciát. A Belkin csatlakozó termékekre nyújtott garancia nem nyújt védelmet (a villámcsapás kivételével) vis major jellegű események hatására bekövetkező olyan károk ellen, mint árvizek, földrengések, háborús kockázatok, vandalizmus, lopás, normál kopás és elhasználódás, erózió, kimerülés, avulás, nem az előírások szerinti használat, kisfeszültségű áramellátási zavarok (feszültségesés, fáziskimaradás), nem engedélyezett szoftver használata, a rendszer berendezéseinek módosítása vagy átalakítása. Ez a garancianyújtás a Belkin egyedüli és kizárólagos felelősségvállalását testesíti meg és semmiféle egyéb kifejezett vagy hallgatólagos garanciát vagy felelősségvállalást nem tartalmaz, beleértve a Vevő számára nyújtott szavatosság kivételével minden kereskedelmi forgalomba hozhatósággal vagy adott célra felhasználhatósággal kapcsolatos hallgatólagos szavatosságot is. A Belkin semmilyen körülmények között nem tehető felelőssé semmiféle olyan következményszerű vagy közvetett kár vagy veszteség bekövetkezéséért, beleértve a nyereség elmaradását, szolgáltatás nyújtásának a megszüntetését, szoftver vagy információ elveszését, a hardver termékeken kívül bármiféle számítógépes adathordozóban bekövetkező kárt, vagy bármiféle egyéb vagyoneszköz károsodását vagy elveszését is, amely bármelyik megvásárlásával vagy használatával kapcsolatosan keletkezik. Az itt előírt rendelkezések egyike sem zárhatja ki és nem korlátozhatja a Belkin felelősségét a Belkin gondatlansága miatt bekövetkező személyi sérülés vagy haláleset vonatkozásában.. Ez a garancia csak a termék eredeti vásárlója vagy más végfelhasználója vonatkozásában érvényesíthető és ezzel kapcsolatosan semmiféle jog más személyre nem ruházható át. Az eredeti vásárlónak vagy másik tényleges végfelhasználónak rendelkeznie kell az eredeti nyugtával vagy a Garanciajeggyel, ellenkező esetben mind a megjavítására vagy kicserélésére vonatkozó garancia, mind a Belkin csatlakoztatott berendezésekre vonatkozó garancia semmis. A Belkin csatlakoztatott berendezésekre vonatkozó garanciája hatálya alatt keletkező károkkal kapcsolatos kárigényeket az Esemény bekövetkezésétől számított 15 napon belül kell benyújtani a Garanciajeggyel együtt, ellenkező esetben a csatlakoztatott berendezésekre vonatkozó garanciával szembeni érvényesíthetőség semmis. Ez a garancia csak a megvásárláskor eredetileg megjelölt országban használt termékekre vonatkozik. 24

26 A Belkin csatlakoztatott berendezésekre vonatkozó garanciája A Belkin csatlakoztatott berendezésekre vonatkozó garancia keretében a kárigényt a következő lépésekben nyújtható be: 1. Rendelkeznie kell az eeeredeti nyugtával, amelyen a vásárlás napjának szerepelnie kell. 2. Keresse meg a Belkin Limited Ügyfélszolgálati képviseletét a számon az Esemény bekövetkezésétől számított 15 napon belül. Készítse elő az alábbi információkat: a. A gyári száma. b. Az esemény bekövetkezésének időpontjában a PureAV Power Console-hoz csatlakoztatott berendezés. c. Az Esemény bekövetkezésekor milyen berendezés károsodott és milyen mértékű volt a károsodás. d. Az Esemény bekövetkezésének a napja. e. Hol vásárolta a -t. f. Mikor vásárolta a -t. 3. A Belkin Ügyfélszolgálatának képviselője ezután közli az utasításokat, hogy hová kell elküldeni a berendezést, a nyugtát, az esemény időpontjában használt -t és miként lehet a garanciát érvényesíteni. Belkin Ltd Express Business Park, Shipton Way Rushden, NN10 6GL, Nagy-Britannia +44 (0) (0) fax eurosupport@belkin.com 25
