1 Soft-lemez Tervezési és alkalmazási útmutató A Ruukki Hungary Kft. által kínált soft-lemez olyan színes műanyag bevonattal ellátott acéllemez, melyet elsősorban tetők, illetve falak burkolására használnak. Az anyagot rendkívüli rugalmassága, alakíthatósága és kiváló minősége helyszíni korcolásra teszi alkalmassá. Kiváló esztétikai és mechanikai tulajdonságai vannak, így változatos és érdekes építészeti formák követése válik lehetővé a soft-lemez alkalmazásával. A vonzó megjelenés mellett további előnyei a könnyű és egyszerű szerelhetőség, tartósság, jó vízzáróság, és az anyag megbízhatósága. Az évszázados, kiforrott korcolt fedési technológia a magas színvonalú, a kor követelményeinek megfelelő anyagminőséggel párosítva kiváló és tartós fedést tesz lehetővé. Mivel az acél 00%-ban újrahasznosítható, ezért ezt a környezetbarát fedési módot szívesen alkalmazzák szerte a világon. Felhasználási területek: családi házak nyaralók társasházak középületek szállodák és szabadidős létesítmények kereskedelmi épületek komplett tetőfedése A Ruukki az acélipar szakértője. A legkisebb részlettől a legnagyobb építőipari projektig minden területen számíthat ránk, legyen szó fémszerkezetes épületelemekről, burkolatokról, rendszerelemekről, vagy akár komplett fémszerkezetes építőipari megoldásokról. Vevőink igényeinek maximális kiszolgálása érdekében folyamatosan fejlesztjük termékeinket, szolgáltatásainkat és rendszereinket. CHU HU/0.008

2 Tartalomjegyzék. Anyagminőség.... A soft-lemez felhasználása.... Alkalmazási területek.... Tárolás és használandó szerszámok.... Lemezkapcsolatok..... Dilatáció..... Korctípusok.... Rögzítőelemek..... Haffterek, kötőelemek..... A rögzítőelemek méretezése A szélteher számítása Rögzítések számítása Sávos korcolt soft-lemezes tetőfedések A tető szerkezeti kialakítása Rétegrendek Csomóponti részletek..... Fekvőereszcsatorna..... Függőereszcsatorna..... Tetőgerinc Korcolt tetőgerinc Szellőzőgerinc Félnyeregtető gerince..... Tetőél Tetőél kialakítás lécbetéttel Tetőél kialakítás letakaró lemezsávval..... Oromszegély Falfedés Tető csatlakozása falhoz Felső csomópont Oldalsó csomópont Átszellőzött tető-fal csatlakozás Vápa Süllyesztett vápa Vápa egyszeres fekvőkorcos szegecselt rögzítővel Kémény.... Példa soft-lemezes korcolt tetőfedés konszignációjára...

3 . Anyagminőség A soft-lemez rétegfelépítése nagyon hasonlít a Ruukki Hungary Kft. által gyártott többi színes bevonattal ellátott acéllemez termékéhez. Az acélmag minősége DXD jelű, 00 N/mm folyáshatárú lágyacél, mely mindkét oldalon kb. 0 mikron vastagságú (7 g/m ) tűzihorganyzással van ellátva. A cink rétegre passziváló, majd pedig primer réteg kerül, melyek biztosítják a színes bevonati réteg megfelelő adhézióját, illetve az acélmag további korrózióvédelmét. Az 0 mikron vastagságú, poliuretán bázisú bevonati réteg (Pural Matt) biztosítja a színtartó, szép külső megjelenést és ellenáll mind a kézi, mind a gépi korcolás alakítási munkái által okozott igénybevételeknek. A soft-lemez rétegfelépítése: festék bevonat primer réteg passziváló réteg horgany réteg acéllemez horgany réteg passziváló réteg primer réteg hátoldali bevonat Soft-lemez termékünk főbb műszaki paramétereit az alábbi táblázat tartalmazza. Soft-lemez műszaki paraméterei. táblázat Műszaki paraméter értéke Acélmag vastagsága (mm) 0, Acél folyáshatára (N/mm ) 00 Kétoldali horganyréteg súlya (g/m ) 7 Pural Matt bevonati réteg vastagsága (μm) 0 Lemez szélesség (mm) 0 Lemez súlya (kg/m ) ~ Jelenleg lágylemez termékünk négyféle (RR cinkszürke, RR szürke, RR rézszínű és RR70 téglavörös) színben, tekercsekben kerül kiszállításra, a minimális rendelési mennyiség 0 fm. Igény esetén azonban cégünk többféle színű soft-lemez beszállítását is tudja biztosítani a megbízható, fi nn Ruukki minőségű bevonatolt acéllemezből.. A soft-lemez felhasználása. Alkalmazási területek A soft-lemez felhasználása alapvetően két területet ölel fel, tetőfedések, illetve falak homlokzatburkolására használják. Tetőfedésként történő alkalmazása sokkal gyakoribb a falburkolatként való felhasználásnál, ezért a következő fejezetekben ezen alkalmazás főbb műszaki tudnivalóit ismertetjük. A soft-lemezes fedést elsősorban alacsony hajlású tetők esetében ajánljuk, ott, ahol az egyéb fedéstípusok (pl. cserepeslemez alatt) a kis tetőhajlás miatt már nem alkalmazhatók. A soft-lemezes tetők minimális hajlásszöge. Megjegyezzük azonban, hogy a fémlemez fedés magastetők esztétikus fedési anyagaként is kiválóan alkalmas. Másrészről az íves tetők, kupolák vízzáró fedéseként is a fémlemez fedés a legalkalmasabb, ilyen esetekben bizonyos egyéb fedési módok szóba sem jöhetnek.

4 . Tárolás és használandó szerszámok A Ruukki soft-lemezt cégünk ~00 kg súlyú tekercsekben értékesíti, melyet a helyszínre szállítás után megfelelő képesítésű bádogosnak kell beépíteni. Helyszíni méretre vágás és előkorcolás után történik a tényleges tetőfedés készítése. Ha a kiszállítás és a beépítés között jelentősebb idő telik el (max. hét), akkor a tekercsek védelméről gondoskodni kell. Elsődlegesen javasolt a tekercsek beltéri tárolása, ha ez nem megoldható, akkor a tekercsek takarásáról, a nedvesség elvezetéséről gondoskodni kell. Ellenkező esetben az acéllemez felülete károsodhat, és a tárolási előírások be nem tartása miatt a termék garanciáját veszítheti. A lemezterméket a bevonatot károsító agresszív vegyi anyagoktól is védeni kell. Soft-lemezes tekercsek A lemezek megmunkálásához hagyományos, kézi bádogos szerszámok használhatók (pl. lemezollók, borítóvas, műanyag kalapács stb.), emellett a kereskedelmi forgalomban levő gépi eszközök (előkorcoló, korclezáró, ívesítő gépek) alkalmazását is javasoljuk. Cégünk Schlebach típusú előkorcoló (EPM ) és korclezáró (Piccolo) gépek bérbeadásával segíti a bádogosok munkáját. A bérlés feltételeiről érdeklődjön értékesítő munkatársainktól. EPM előkorcoló gép Piccolo korclezáró gép. Lemezkapcsolatok.. Dilatáció A soft-lemez kapcsolatainak a kialakításánál alkalmazhatók a hagyományos fémlemez kapcsolatok (átlapolás, korcolás, hajlítás) a forrasztás kivételével. A fémlemez fedések készítésekor, különösen a lemezkapcsolatok kialakítása esetén nagyon fontos a fém hőmozgásának a fi gyelembevétele. A soft-lemez a többi fémlemez fedéshez viszonyítva a legkisebb hőmozgással rendelkezik. Az acéllemez hőtágulási együtthatója: α = 0,0000 / C Ebből a hosszváltozás értéke a következő képlettel számítható: L = α * L * T, ahol L: a lemez hosszváltozása L: az acéllemez hossza a beépítéskor T: hőmérsékletváltozás a beépítési hőmérséklethez viszonyítva (Magyarországon 0 C és +80 C között kell a fémlemez fedést méretezni)

5 .. Korctípusok Az alábbiakban a leggyakrabban használt hossz-, illetve keresztirányban kialakítható korctípusokat és alkalmazhatóságukat foglaljuk össze. A leggyakrabban használt kettős állókorcos rendszerű fedés esetén a 0 mm széles soft-lemez sávokból kb. 80 mm széles korcolt fedés készül. A lemezsávokat előbb előkorcoló géppel kell peremezni, majd a tetőn korclezáró géppel (ill. hagyományos bádogos kézi szerszámokkal) kell egymáshoz kapcsolni. A Ruukki korctömítő anyagként x mm-es butylcsíkot ajánl, melyet, m-es tekercsben forgalmaz. Természetesen használhatók korctömítéshez más típusú tömítők, illetve falcolaj vagy gélanyag is. A táblázatban feltüntetett esetek mellett tömítőanyagot kell még használni a nedvességnek jobban kitett helyeken, így például a hófogók sávjában, illetve az eresz és vápa melletti sávokban is. Korctípusok alkalmazásai. táblázat Irány Korctípus Szükséges tetőhajlás Egyéb alkalmazási feltétel Hosszirány derékszögű korc > kettős állókorc < esetén tömítővel egyszerű átlapolás >80 egyszerű fekvőkorc > Keresztirány egyszerű fekvőkorc rögzítősávval >0 rögzítősáv min. 00 mm szegeccsel rögzítve lejtéslépcső 7 lejtéslépcső ékkel >7 kettős fekvőkorc > csak rögzített lemezsávban, 7 felett tömítővel Derékszögű korc Kettős állókorc Egyszerű fekvőkorc Egyszerű fekvőkorc Kettős fekvőkorc Kettős fekvőkorc rögzítősávval. Rögzítőelemek.. Haffterek, kötőelemek Korcolt tetőfedés esetén alapvetően kétfajta hafftert alkalmazunk: csúszó, illetve fi x hafftereket. A haffterek feladata, hogy az acéllemezt biztonságosan az aljzathoz rögzítsék úgy, hogy a szélszívás hatásával szemben is ellenálljanak. További követelmény a haffterek egy részére vonatkozóan, hogy biztosítsa a lemezsávok hosszirányú hőmozgását is. Ezek a csúszó haffterek. A fi x haffterek nem biztosítanak hőmozgást a lemeznek, ezért,0 m feletti lemezhosszak esetén csúszó hafftereket is kell alkalmazni. Csúszó haffter Fix haffter

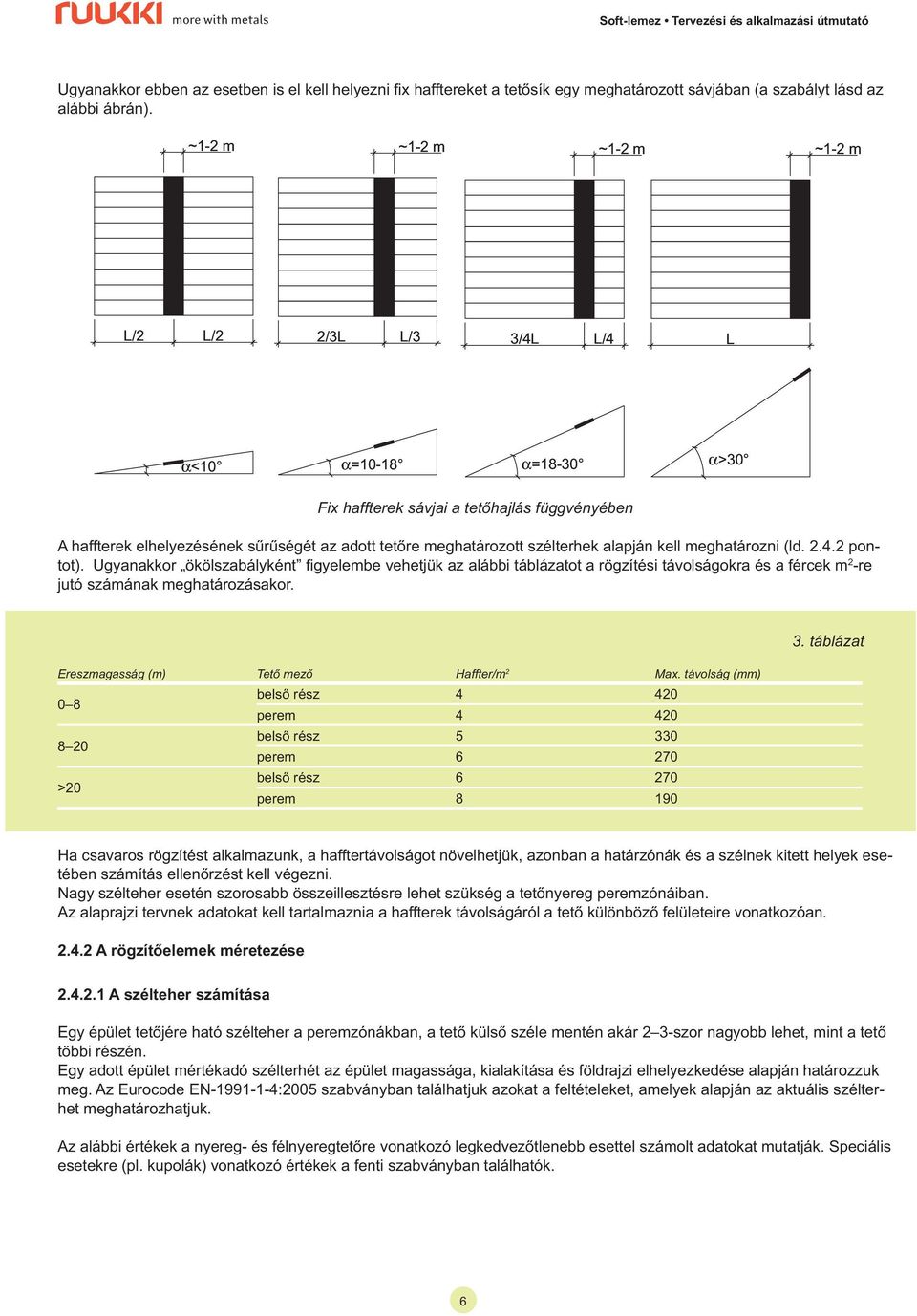

6 Ugyanakkor ebben az esetben is el kell helyezni fi x hafftereket a tetősík egy meghatározott sávjában (a szabályt lásd az alábbi ábrán). ~- m ~- m ~- m ~- m L/ L/ /L L/ /L L/ L α<0 α=0-8 α=8-0 α>0 Fix haffterek sávjai a tetőhajlás függvényében A haffterek elhelyezésének sűrűségét az adott tetőre meghatározott szélterhek alapján kell meghatározni (ld... pontot). Ugyanakkor ökölszabályként fi gyelembe vehetjük az alábbi táblázatot a rögzítési távolságokra és a fércek m -re jutó számának meghatározásakor.. táblázat Ereszmagasság (m) Tető mező Haffter/m Max. távolság (mm) 0 8 belső rész 0 perem belső rész 0 perem 70 >0 belső rész 70 perem 8 90 Ha csavaros rögzítést alkalmazunk, a hafftertávolságot növelhetjük, azonban a határzónák és a szélnek kitett helyek esetében számítás ellenőrzést kell végezni. Nagy szélteher esetén szorosabb összeillesztésre lehet szükség a tetőnyereg peremzónáiban. Az alaprajzi tervnek adatokat kell tartalmaznia a haffterek távolságáról a tető különböző felületeire vonatkozóan... A rögzítőelemek méretezése... A szélteher számítása Egy épület tetőjére ható szélteher a peremzónákban, a tető külső széle mentén akár -szor nagyobb lehet, mint a tető többi részén. Egy adott épület mértékadó szélterhét az épület magassága, kialakítása és földrajzi elhelyezkedése alapján határozzuk meg. Az Eurocode EN-99--:00 szabványban találhatjuk azokat a feltételeket, amelyek alapján az aktuális szélterhet meghatározhatjuk. Az alábbi értékek a nyereg- és félnyeregtetőre vonatkozó legkedvezőtlenebb esettel számolt adatokat mutatják. Speciális esetekre (pl. kupolák) vonatkozó értékek a fenti szabványban találhatók.

7 A szélteher alaktényezői: 0,x Nyeregtető, tetőhajlás > μ =,0 0,x μ = 0,9 μ =,7 h 0,y μ =, 0,y b l (h = magasság; b = szélesség) x = minimum l vagy h y = minimum b vagy h Félnyeregtető, tetőhajlás > 0,x μ =,8 0,x μ = 0,9 μ =,7 0,y μ =,7 0,y h b l x = minimum l vagy h y = minimum b vagy h A megfelelő tetőzónára vonatkozó szélteher számítása a következőképpen történik: ahol q d = μ, q k (kn/m), q d : a szélszívás értéke μ: az alaki tényező, a fenti ábráknak megfelelően,: a változó teher részegyütthatója q k : a szélteher értéke az Eurocode előírásának megfelelően.... Rögzítések számítása A mértékadó szélteherből számítjuk ki a haffterek rögzítésénél lévő F t húzóerőt: ahol F t = q d c haffter c korc (kn), c haffter : a hafftertávolság a korcok mentén (lásd. ábra) c korc : a korctávolság a korcok között (lásd. ábra) Haffterek rögzítése faaljzatba A hafftereket csavarral vagy szeggel rögzítjük. Általában minden haffterhez két kötőelem szükséges. Az alábbi táblázat mutatja a faaljzat méretezett húzóérték,0 mm-es csavar használatakor. 7

8 Csavarok méretezett húzóértékei. táblázat Aljzat vastagsága (mm) R d (kn) 0,87 0,9 Megjegyzések: az aljzat faburkolat vagy rétegelt lemez a kötőelem minimum mm átmérőjű csavar (Ø,0 mm). éghajlati besorolás C tehertípus R d méretezési érték az Eurocode számításának megfelelően A méretezés feltételei: Az F t húzóerő nem lehet nagyobb, mint a méretezendő R d haffterek rögzítésénél előforduló húzóerő (F t R d ).. Sávos korcolt soft-lemezes tetőfedések. A tető szerkezeti kialakítása.. Rétegrendek Egy általános esetű, hőszigetelt, korcolt lemezes tetőfedés rétegfelépítése belülről kifelé haladva a következőképpen készül (kétfajta megoldást ismertetünk): A: belső burkolat (pl. gipszkarton). lécezés. párazáró fólia. szarufa. közöttük teljes magasságot kitöltő hőszigetelés. páraáteresztő fólia 7. ellenléc / légrés 8. aljzat (pl. deszkázat) 9. Soft-lemez B: 7 8. belső burkolat (pl. gipszkarton). lécezés. párazáró fólia. szarufa. közöttük hőszigetelés légréssel. aljzat (pl. deszkázat) 7. Softfol szellőzőszőnyeg 8. Soft-lemez 8

9 Bizonyos rétegekre vonatkozóan fontos néhány tervezési, illetve kivitelezési szabályt betartani. Légrés A légrés feladata a tetőburkolat alá elenyésző mennyiségben bejutó csapadékvíz, illetve a páralecsapódás következtében keletkező kondenzvíz kiszellőztetése. A kiszellőzést mindig az eresz és a gerinc közötti légrés biztosításával kell megoldani, és törekedni kell az eresz és a gerinc közötti lehető legnagyobb szintkülönbségre. Az eresznél beszellőző, a gerincnél kiszellőző nyílásról kell gondoskodni, ezek méretének betartása is szükséges a tökéletes kiszellőzéshez. Az eresz és gerinc lezárásokat perforált lemez segítségével oldjuk meg (a megfelelő csomóponti kialakításokat lásd a. fejezetben). A légrés magassága a tető hajlásától függ. Minél kisebb a hajlásszög, annál magasabb légrésre van szükség a megfelelő kiszellőztetés elérésére. A megfelelő kiszellőztetést ott is biztosítani kell, ahol azt valamilyen szerkezeti elem (kémény, tetőablak, konty stb.) akadályozza. Légrés magasságok és szellőző nyílások. táblázat Hajlásszög ( ) Légrés magassága (mm) >0 0 0 íves tetők 0 mm vagy szarufa hossza / 00 0 Ki-és beszellőző nyílás (mm) Megjegyzés: A táblázat adatai max. 0 m tetősík hosszig érvényesek, e felett a légrés magasságát arányosan növelni kell. Elválasztó rétegek A különböző országok szabványai eltérnek a fémlemez fedés és az aljzat közötti elválasztó réteg alkalmazásának kérdésében. Eltérések lehetnek a fémlemez típusát illetően is (pl. titáncink lemez alatt nem szabad bitumenes csupaszlemezt alkalmazni). A színes bevonatos acéllemezek így a soft-lemez alatt elhelyezendő elválasztó rétegre vonatkozóan a magyar előírások a következők: Az elválasztó réteg elhagyható: ha a minimális tetőhajlás 0 és az aljzat jól átszellőztetett deszka bitumenes csupaszlemez: ha csak a hőszigetelés ideiglenes védelmeként alkalmazzák és az építés előrehaladtával folyamatosan elbontják homokolt bitumenes lemez: ha az aljzat fa alapanyagú, nem vízáteresztő építőlemez (pl. OSB lap) szellőző szőnyeg (pl. Softfol): ha a tetőhajlás 0 közötti Aljzat A soft-lemez a tető felületén teljes alátámasztást igényel, melyet biztosíthatunk deszkázattal, építőlemezzel vagy acél trapézlemezzel. Deszkázat esetén min. mm vastag, 80 0 mm széles, sarkos élű, légszáraz, II. osztályú fenyőből készült deszkákat kell alkalmazni. A deszkákat beépítés előtt láng és gombamentesítővel kell előkezelni. A deszkákat kötésben kell elhelyezni, rögzítésük a szarufákhoz (vagy ellenlécekhez) db szöggel vagy csavarral történik. Normál esetben a deszkák között mm-es hézagot kell hagyni, nagyobb tetőhajlásnál (>0 ) ritkítva is elhelyezhetők, max. 0 mm-es hézagokkal. Fa alapanyagú építőlemezek alkalmazásakor a min. vastagság mm, a táblák max. oldalszélessége,0 m. Itt is kötésben kell elhelyezni a táblákat, és közöttük hézagokat kell biztosítani. Az elválasztó rétegként szellőző szőnyeg alkalmazandó. 9

10 . Csomóponti részletek A következő típusrajzokon a legfontosabb csomóponti részlet megoldásokat látjuk. Természetesen ezek nem fedik le az összes lehetséges kialakítást, csak támpontot adnak a helyes megoldásokhoz... Fekvőereszcsatorna Minimum 0 hajlás esetén min. 00 Mozgási hézag magaspont 0 Min. 0 8 min. lejtés :7 mélypont. Faaljzat (min. mm vtg.). Elválasztó réteg. Rögzítő szegély (0,7 mm vtg.). Facsavar (cikk-cakkban,0 mm-enként). Ereszszegély 0, mm (0 mm-t a csatornalemez alá kell futnia). Tömítőszalag a csatornatartó és az ereszszegély között 7. Csatornatartó max. 00 mm-enként 8. Rögzítő csavar 9. Soft-lemez csatornalemez 0, mm 0. Egyszerű, megnagyobbított korc mozgási hézaggal. Soft-lemez 0

11 0 dőlésszög esetén Ha fekvőereszt használunk 0 -nál alacsonyabb hajlású tetőn, olyan mozgási hézagot kell alkalmazni a kapcsolódáshoz, ami megakadályozza a víz beszivárgását. Ez a megoldás -ig alkalmazható. Ennél alacsonyabb hajlású tetőnél nem használható fekvőeresz. Ha a tető hajlása és 0 között van, fi gyelembe kell venni, hogy mekkora távolságra van szükség a csatorna széle és a csatorna szegélye és a tetőfedéshez kapcsolódó csatornaperem között. Mozgási hézag kialakítása helyett ennek megfelelő mértékben besüllyesztheti a csatornát. min. 000 min. 00 mozg. hézag min. 00 min. lejtés : magaspont min. 0 Min. 0 mélypont 8. Faaljzat (min. mm vtg.). Elválasztó réteg. Rögzítő szegély (0,7 mm vtg.). Facsavar (cikk-cakkban,0 mm-enként). Ereszszegély 0, mm (0 mm-t a csatornalemez alá kell futnia). Tömítőszalag a csatornatartó és az ereszszegély között 7. Csatornatartó max. 00 mm-enként 8. Rögzítő csavar 9. Soft-lemez csatornalemez 0, mm 0. Soft-lemez

12 .. Függőereszcsatorna 7 mozg. hézag min magaspont mélypont. Faaljzat (min. mm vtg.). Csatornatartó kampó. Facsavar (cikk-cakkban,0 mm-enként). Ereszcsatorna. Ereszszegély. Elválasztó réteg 7. Rögzítő szegély (0,7 mm vtg.) 8. Soft-lemez

13 .. Tetőgerinc... Korcolt tetőgerinc H Δ min.. Faaljzat (min. mm vtg.). Elválasztó réteg. Soft-lemez A tetőgerinc magasságát a különböző szalaghosszúságok hőmozgása határozza meg, és a H = 0 mm képlet alapján számítjuk ki. A. táblázatban néhány példa található a tetőgerinc magasságára különböző mértékű hőmozgás esetén. H magasság különböző mértékű mozgás esetén. táblázat Mozgás mértéke (mm) H magasság (mm)

14 ... Szellőzőgerinc. Soft-lemez. Tartóváz. Lábazati deszka ( cm, ha a hajlásszög < ). Perforált lemez. Rögzítő szegély (0,7 mm vtg.). Soft-lemez fedél... Félnyeregtető gerince. Faaljzat (min. mm vtg.). Elválasztó réteg. Soft-lemez. Perforált lemez. Rögzítő szegély (0,7 mm vtg.). Soft-lemez lezárás

15 .. Tetőél Kisebb élhosszak esetén (<,0 m) alkalmazható a... pontban tárgyalt kettős állókorcos tetőgerinc is. Ezen kívül az alábbi két megoldás alkalmazható.... Tetőél kialakítás lécbetéttel... Tetőél kialakítás letakaró lemezsávval. Faaljzat (min. mm vtg.). Elválasztó réteg. Soft-lemez. Lécbetét. Rögzítő szegély (0,7 mm vtg.). Soft-lemez lezárás

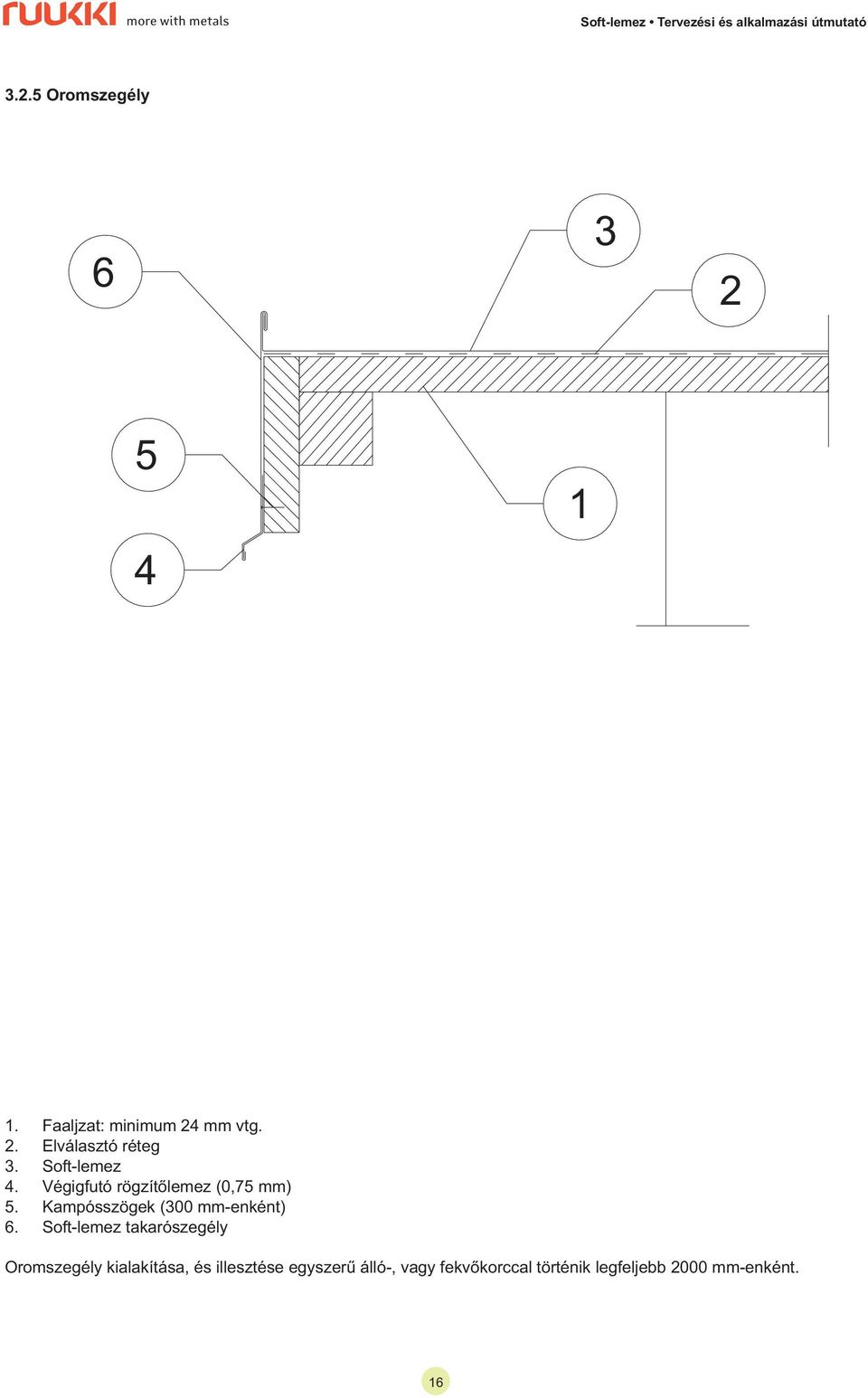

16 .. Oromszegély. Faaljzat: minimum mm vtg.. Elválasztó réteg. Soft-lemez. Végigfutó rögzítőlemez (0,7 mm). Kampósszögek (00 mm-enként). Soft-lemez takarószegély Oromszegély kialakítása, és illesztése egyszerű álló-, vagy fekvőkorccal történik legfeljebb 000 mm-enként.

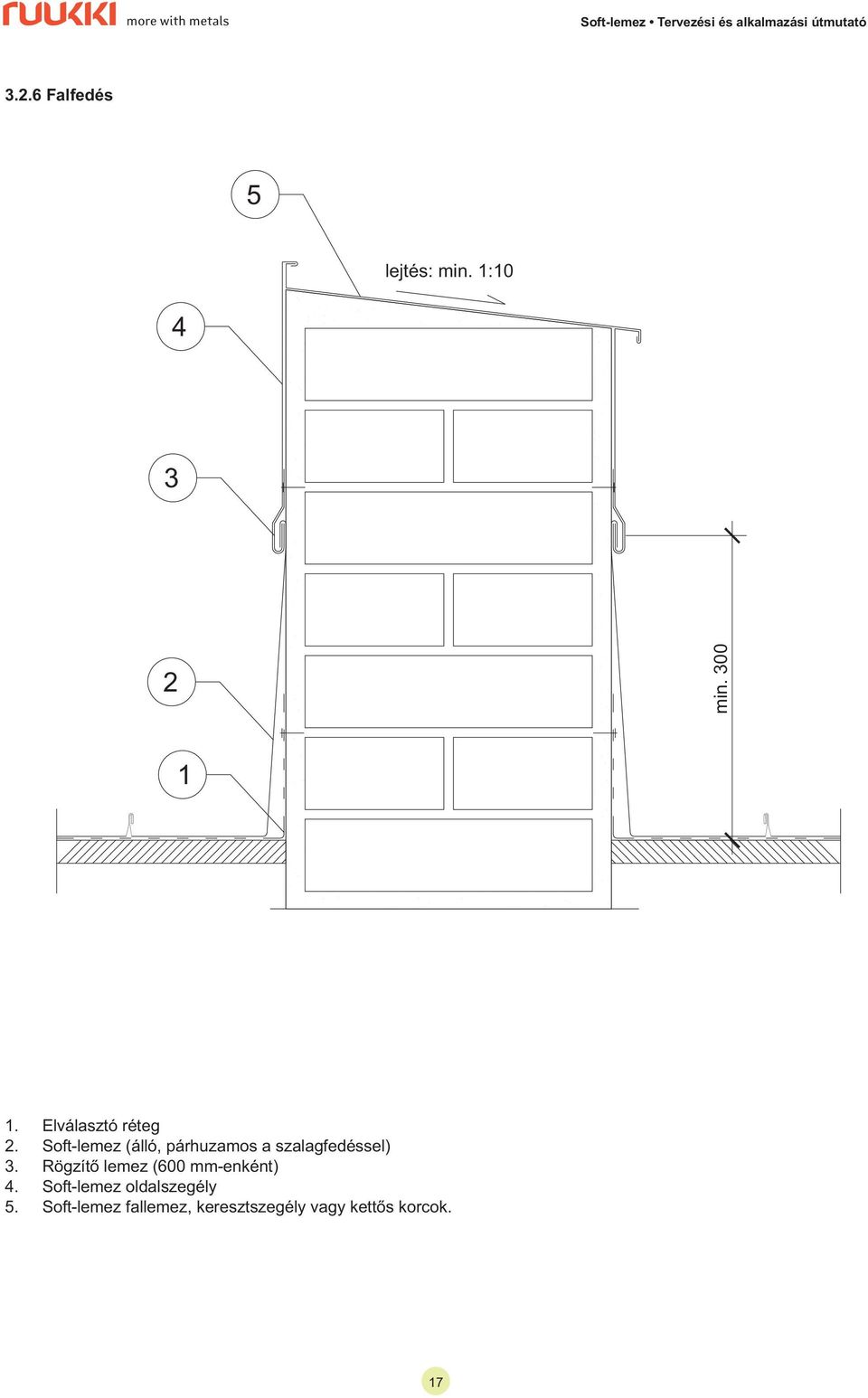

17 .. Falfedés lejtés: min. :0 min. 00. Elválasztó réteg. Soft-lemez (álló, párhuzamos a szalagfedéssel). Rögzítő lemez (00 mm-enként). Soft-lemez oldalszegély. Soft-lemez fallemez, keresztszegély vagy kettős korcok. 7

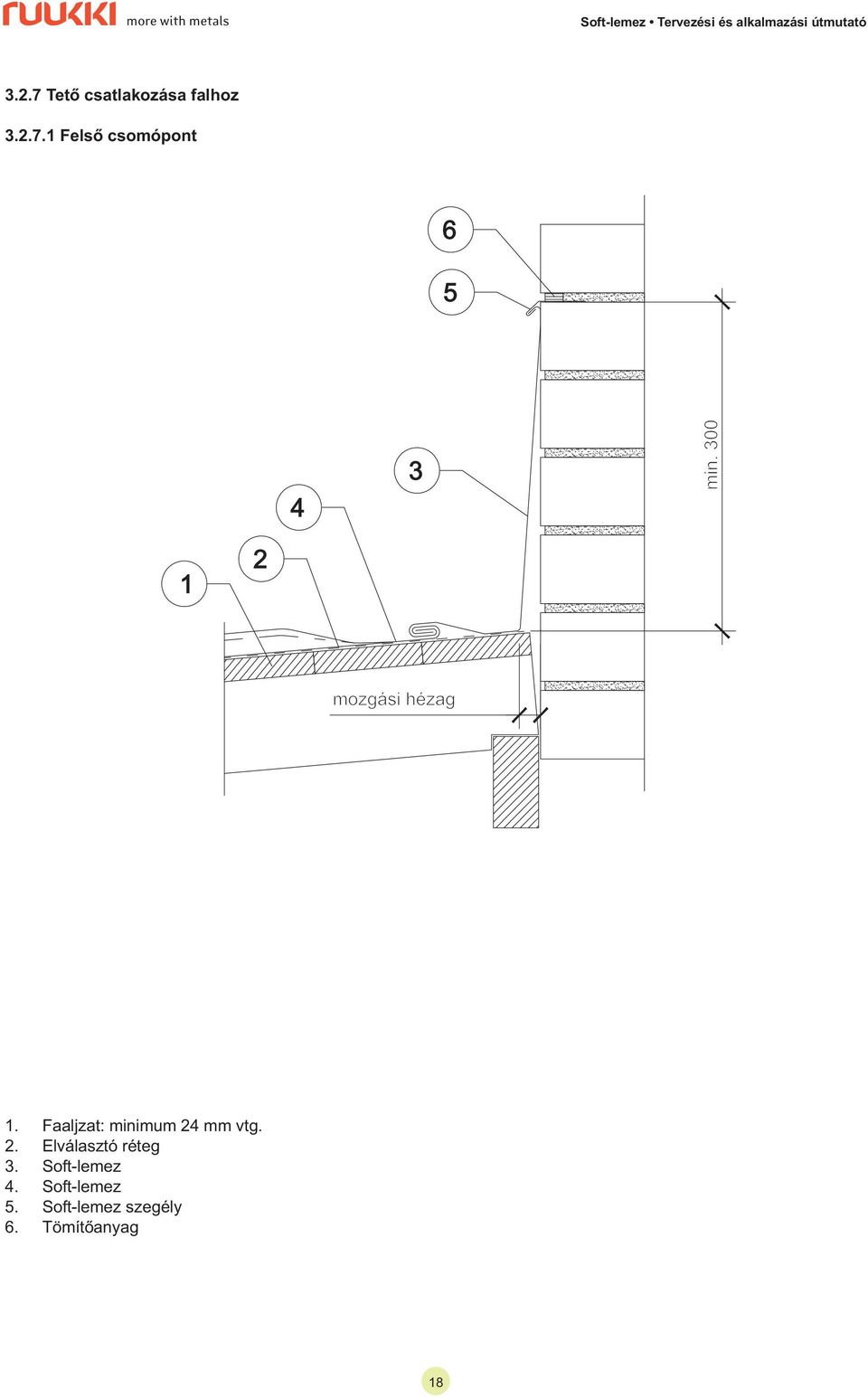

18 ..7 Tető csatlakozása falhoz..7. Felső csomópont min. 00 mozgási hézag. Faaljzat: minimum mm vtg.. Elválasztó réteg. Soft-lemez. Soft-lemez. Soft-lemez szegély. Tömítőanyag 8

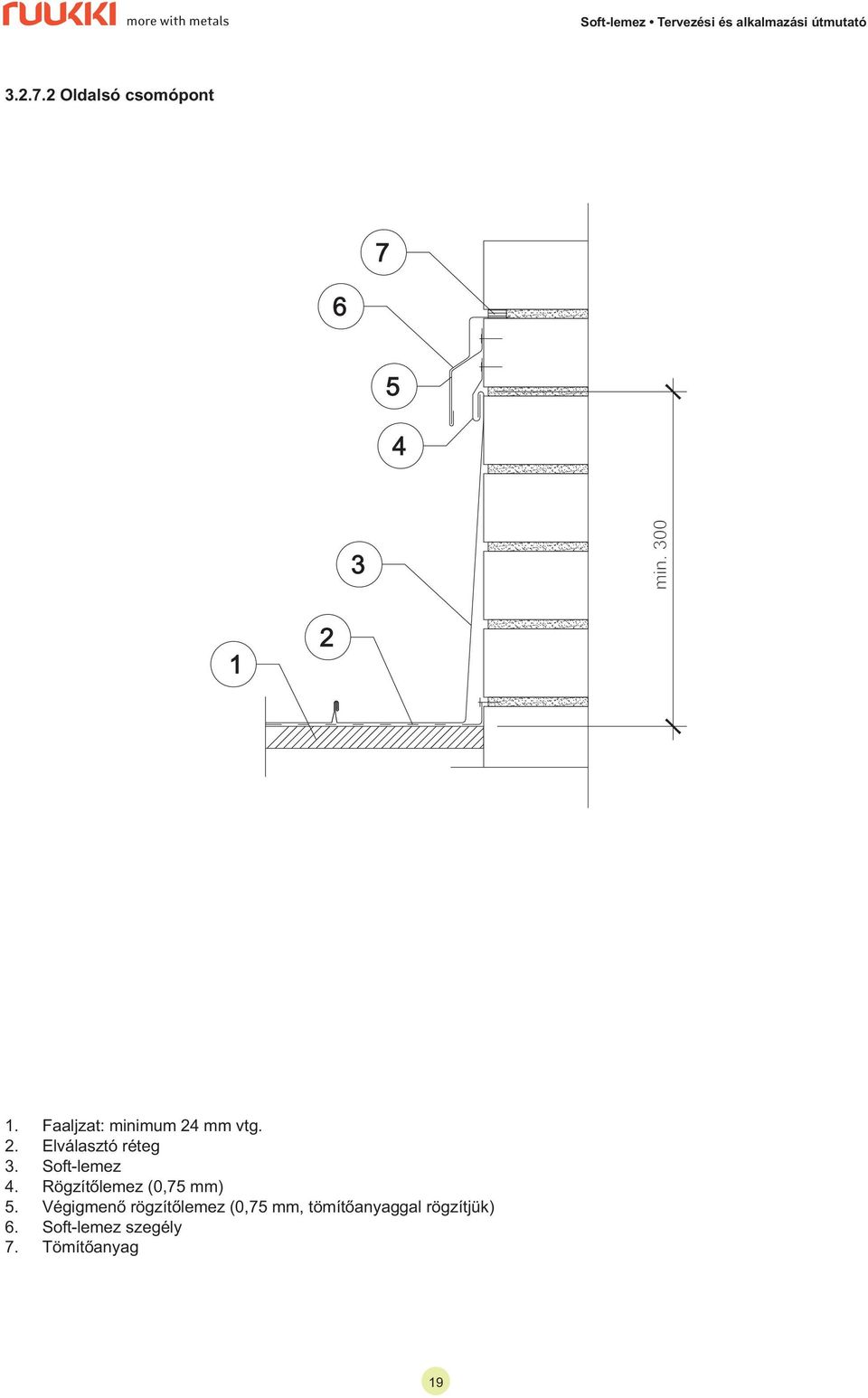

19 ..7. Oldalsó csomópont 7 min. 00. Faaljzat: minimum mm vtg.. Elválasztó réteg. Soft-lemez. Rögzítőlemez (0,7 mm). Végigmenő rögzítőlemez (0,7 mm, tömítőanyaggal rögzítjük). Soft-lemez szegély 7. Tömítőanyag 9

20 ..7. Átszellőzött tető-fal csatlakozás 7. Soft-lemez. Tartóváz. Lábazati deszka ( cm, ha a hajlásszög < ). Perforált lemez. Rögzítő szegély (0,7 mm vtg.). Soft-lemez szegély 7. Soft-lemez szegély 0

21 ..8 Vápa..8. Süllyesztett vápa 0 dőlésszög esetén tetőgerinc eresz tetőgerinc vápa mozg. hézag min. 00 mozg. hézag min. 00 min. 00 min. 7. Faaljzat: minimum mm. Elválasztó réteg. Soft-lemez vápacsatorna (egy darabból készítve). Rögzítő szegély (0,7 mm). Kampósszögek cikkcakkban (0 mm-enként). Soft-lemez

22 900 Soft-lemez Tervezési és alkalmazási útmutató..8. Vápa egyszeres fekvőkorcos szegecselt rögzítővel 0 dőlésszög esetén eresz tet gerinc vápa. Faaljzat: minimum mm. Elválasztó réteg. Soft-lemez vápalemez. Rögzítő szegély (0,7 mm). Rögzítő szeg/csavar. Soft-lemez A fentieknek megfelelően kivitelezett vápa megfelelő módon biztosítja a szalag mozgását.

23 ..9 Kémény Oldalsó metszet min. 0 mozgási hézag Felső oldali metszet min. 0 mozgási hézag. Faaljzat: minimum mm vtg.. Elválasztó réteg. Soft-lemez. Rögzítőlemez (0,7 mm). Soft-lemez szegély

24 . Példa soft-lemezes korcolt tetőfedés konszignációjára Adott az ábrán látható épület tetője, amelyre vonatkozóan el kell készíteni a soft-lemezes kettős állókorcos fedés konszignációját. A tetőszerkezetek általános rétegrendje a.. B pont szerinti. Alaprajz 8000 orom kémény orom eresz fényereg gerinc tető-fal csatlakozás 7000 orom 000 orom Oldalnézet +,0 +,0 +, eresz +,00 ±0,00

25 Anyagszükséglet számítás a soft-lemezfedésre: A kiterített tetősíkok szalag kiosztása 8 cm-es hasznos sávszélesség fi gyelembevételével: Soft-lemez x0 mm Soft-lemez 8x800 mm x80=00 x80= Négyzetméterre vetítve, 0 mm-es tekercsszélességgel számolva: Soft-lemez szalagsávok: (8 x 8,0 m + x, m) x 0, m = 9, m Az elválasztó réteg jelen esetben (α = ) Softfol típusú szellőzőszőnyeg, melyet a tetősíkok alaprajzi területére vetítve számolunk. Tekercsméret:, m x m, átfedés: 0 cm. Softfol szellőzőszőnyeg szükséglet: (0 m x 8,0 m + 7 m x, m) / (, m x m) =, tekercs

26 Haffterek számítása: A nagyobb (. sz.) tetősík hossza m-nél nagyobb, ezért a sávok rögzítése csúszó haffterekkel ( db / m ) történik fi x rögzítősávval (0 cm-enkénti rögzítéssel) kiegészítve. Elhelyezése a tetősíkon az ábrán látható.. tetősík: Fix haffterek száma: x 8 = 90 db Csúszó haffterek száma: 0 x (8,0,) x = 7 db. tetősík: A kisebbik (. sz.) tetősík hossza kisebb mint m, ezért elegendő csak fi x haffterek használata ( db/m ). Fix haffterek száma: 7 x, x = 7 db Összesítve: Fix haffterek (0 db / csomag): (90 + 7) / 0 =, csomag Csúszó haffterek (0 db / csomag): 7 / 0 =, csomag Szükséges rögzítőelemek száma ( db / haffter): Szeg/süllyesztett fejű csavar (000 db / csomag): ( ) x /000 = 0,9 csomag

27 Az alkalmazott csomóponti részletek és a hozzájuk tartozó anyagszükségletek az alábbi táblázatban vannak összefoglalva: 7. táblázat Hossz (m) Csp. (fej.) Soft-lemez Rögzítő-lemez Perforált lemez.sz. tetősík.sz. tetősík kit.sz. (mm) Σ (fm) kit.sz. (mm) Σ (fm) kit.sz. (mm) Σ (fm) Eresz 0,00 7, ,x7=, 00 0,x7=, Félnyereg tető gerinc 0, ,x0=,0 0 0,x0=, 0 0,x0=, Orom,0 9, ,x,=,0 00 0,x,=, Tető-fal csatl. 7, ,x7=,8 0 0,x7=,7 0 0,x7=,0 Kémény, ,x,=0,8 00 0,x,=0, Soft-lemez szegélyek anyagszükséglete 0 mm-es szélességű tekercsekkel számolva: 00 mm-es szegélyek ( sáv a teljes tekercsszélességből): (, m +,0 m +,0 m) x 0, m / =, m 00 mm-es szegélyek ( sáv a teljes tekercsszélességből):,8 m x 0, m =,8 m 00 mm-es szegélyek ( sáv a teljes tekercsszélességből): 0,8 m x 0, m / = 0, m Soft-lemez szegélyek összesen:, m Soft-lemez (szalagsávok és szegélyek) összesen:, m Rögzítő lemezek (horganyzott, v = 0,7mm) anyagszükséglete, m x,0 m-es táblamérettel számolva: 00 mm-es szegélyek ( sáv a teljes táblaszélességből):, m /,0 m / = 0, tábla 0 mm-es szegélyek ( sáv a teljes táblaszélességből): (, m +,7 m) /,0 m / = 0, tábla 00 mm-es szegélyek ( sáv a teljes táblaszélességből): (, m + 0, m) /,0 m / = 0, a maradék táblákból lehajlítható Síklemez (horganyzott, v = 0,7 mm) összesen: tábla Perforált lemezek (színes, v=0,0 mm) anyagszükséglete, m x,0 m-es táblamérettel számolva: 0 mm-es szegélyek (8 sáv a teljes táblaszélességből): (, m +,0 m) /,0 m / 8 = 0, tábla Perforált lemez (színes, v = 0,0 mm) összesen: tábla 7
