2 Megoldások a HUBER-tól helyi és globális kihívásokhoz Majdnem mindegyik problémára van megoldás meg fogjuk azt találni, kifejleszteni, megvalósítani Mindannyian tanultunk problémákat megoldani. Gyakran szakemberek segítségére van szükségünk. Mérnökeink szakismerettel rendelkeznek a víz-, szennyvíz- és hulladékkezelés terén. Ha Önnek ilyen jellegű problémája van, hívjon ki bennünket. Mi segítünk Önnek problémája megoldásában és Önnel közösen megvalósítjuk azt. Helyi és globális problémák Ön esetleg egy telep üzemeltetője vagy tervezője és jobb teljesítményű, gazdaságosabb és megbízhatóbb eljárást vagy terméket keres? Forduljon hozzánk! Az energia,a víz és az élelmiszerek folyamatosan drágulnak.szembesülünk azokkal a problémákkal, hogy erőforrásaink szűkőssé válnak, hogy földünk melegszik, időjárásunk változik. Ezeknek a változásoknak katasztrofális következményei lehetnek az emberiség számára, de különösen a szegények számára. Felelősen csak akkor cselekszünk, ha megvalósítjuk az összes lehetőséget a jövőnk tartós alakítása érdekében, ha takarékosan bánunk az egyre szűkőssé és egyre értékesebbé váló erőforrásainkkal, ha az energiát és az anyagokat újrahasznosítjuk és körforgásba visszük. Ez a kiadvány arra hivatott, hogy áttekintést adjon Önnek a már megvalósult HUBER-megoldásokról. Folyamatosan törekszünk további megoldások kifejlesztésére. A HUBER-termékek a HUBER-megoldások alkotóelemei! Körforgásokat zárunk! A HUBER révén a szennyvíz értékes anyaggá válik! Az Ön problémájának megoldását Önnel közösen fejlesztjük ki, bizalomteljes együttmüködés révén!

3 Tartalomjegyzék HUBER-megoldás az ivóvíztároláshoz HUBER-megoldások a csatornahálózathoz HUBER-megoldás központi szennyvíztisztítótelepek számára HUBER megoldások központi szennyvíztisztítótelepek számára - Finomszűrés az előülepítő medence helyett HUBER-megoldás a mechanikus előtisztításhoz HUBER-megoldás a biológiai szennyvíztisztításhoz: HUBER Membrános levegőztető berendezések HUBER-megoldás az iszapkezeléshez HUBER-megoldás az iszapszárításhoz: HUBER szolár és regeneratív szárítás /SRT / HUBER-megoldás ThermWin a nyers szennyvízből való hővisszanyeréshez HUBER-megoldás a szennyvíztiszítótelep elfolyásából származó hő visszanyeréséhez az iszapszárítás számára HUBER-megoldás a víz újrafelhasználásához és hővisszanyeréshez HUBER-megoldás vágóhidak és húsfeldolgozó üzemek számára HUBER-megoldás tejüzemek számára HUBER-megoldás sörgyárak és italgyártó üzemek számára HUBER-megoldás a textil- és bőripar számára HUBER-megoldás papírgyártó üzemek számára HUBER-megoldás az iszapszárításhoz: HUBER szalagszárító BT hulladékhőhasznosítással HUBER-megoldás a szennyvíziszap szennyvíztisztítótelepen megvalósítható termikus hasznosításához: HUBER sludge2energy HUBER-megoldás a fekáliaiszap kezeléséhez HUBER-megoldás szerves hulladék kezelésére HUBER-megoldás ásványi hulladék kezelésére HUBER-megoldás a műanyagipar számára HUBER-megoldás az újrafelhasználásával történő decentrális vagy szemi-centrális szennyvízkezeléshez

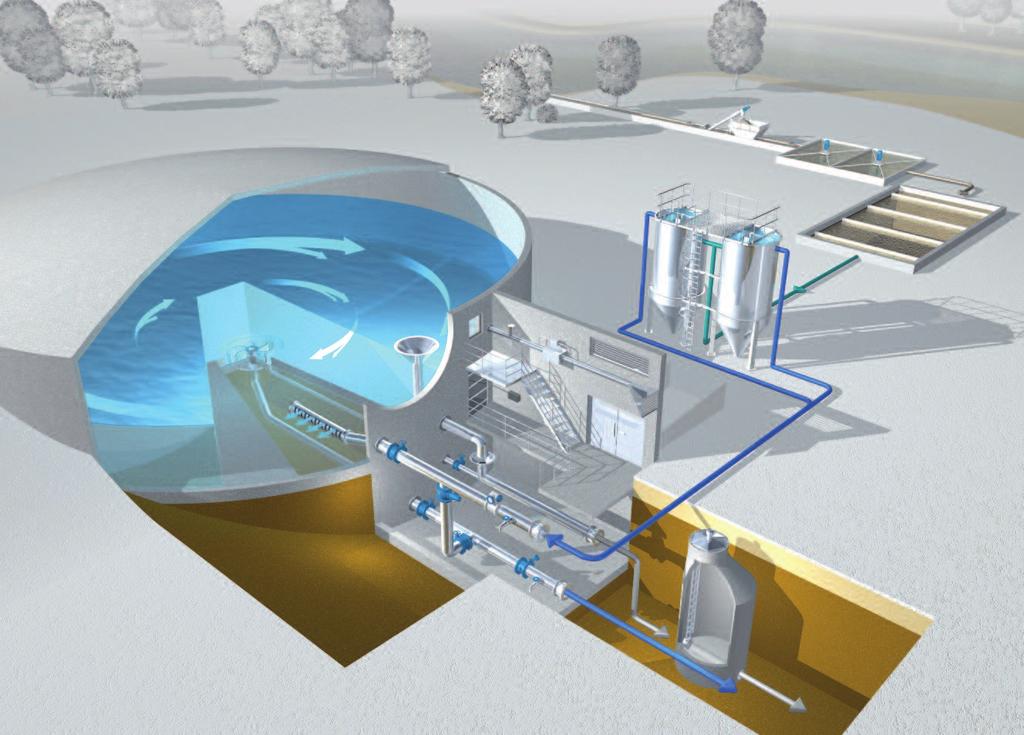

4 HUBER-megoldás az ivóvíztároláshoz a HUBER rács / -szűrők / - szennyvízszűrés b Kicsapás / Flokkuláció c Ülepítőmedence d HUBER homokszűrő CONTIFLOW további tisztítás / szűrés e Átfolyásmérő f HUBER Érkező víz elosztó csőve g HUBER Vízkivételturbina elfolyásvezető lemez h Visszacsapó fedél i HUBER Túlfolyótölcsér Vésztúlfolyó j HUBER Falátvezetés nemesacélból k HUBER Biztonsági zsalu nemesacélból, durvaszűrővel l HUBER Szellőző zsalu nemesacélból m HUBER Levegőszűrő berendezés n HUBER Ablak nemesacél kerettel Us o Nyomásbiztos HUBER nemesacél ajtó p HUBER Nemesacél plató, lépcső és korlát q HUBER biztonsági ajtó nemesacélból r HUBER Biztonsági létra védősínnel Ur s HUBER Nemesacél aknafedél 6 7

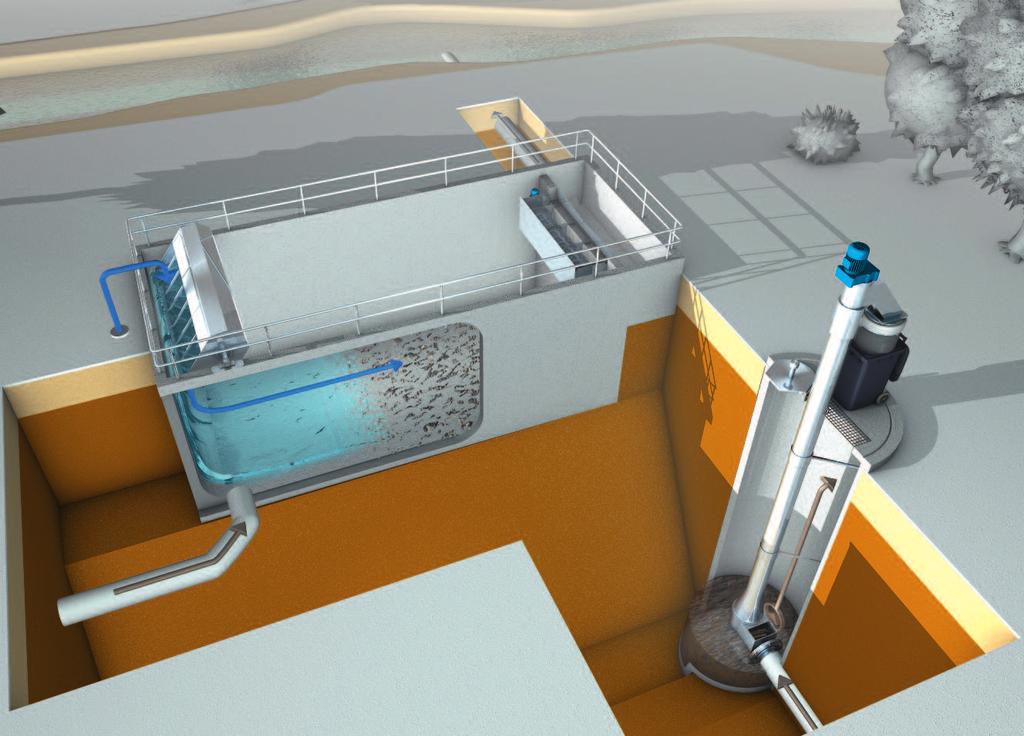

5 HUBER-megoldások a csatornahálózathoz a Esővízmedence b Esővíztúlfolyó c HUBER Szűrő ROTAMAT RoK 2 d HUBER Aknaszűrő ROTAMAT RoK 4 e HUBER Nemesacél korlát 8 9

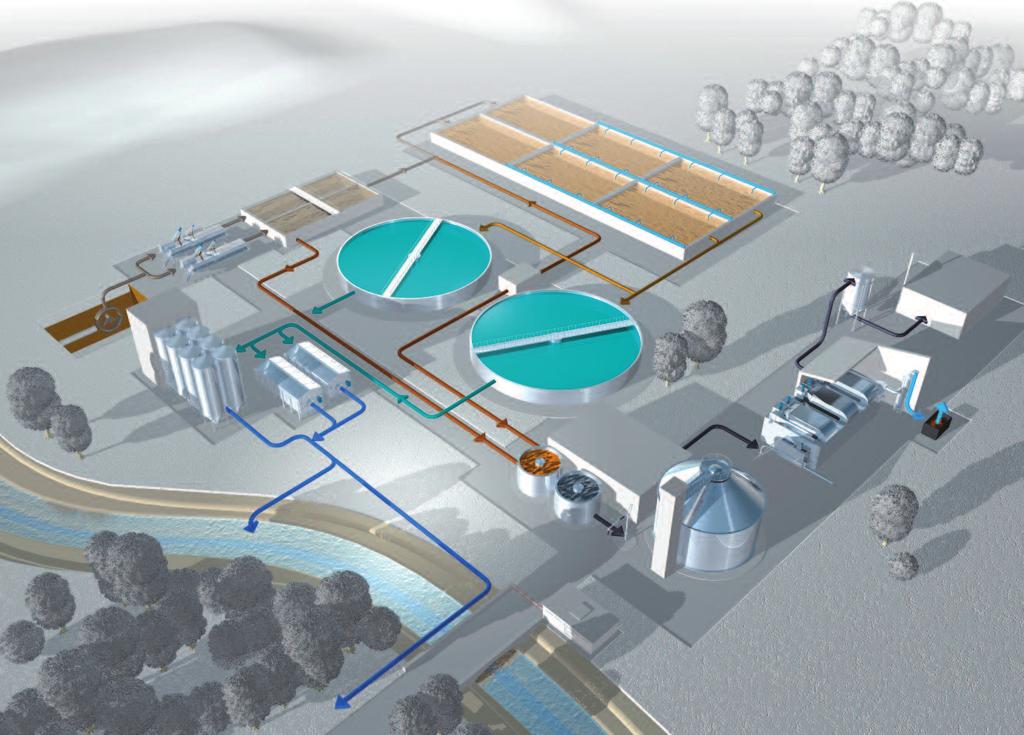

6 HUBER-megoldások a központi szennyvíztisztítótelepek számára a HUBER ROTAMAT Kompaktberendezés Ro 5 az előtisztításhoz b Előülepítő medence HUBER Nemesacél felszereléssel c Denitrifikációs-és eleveniszapos levegőztető medence HUBER Nemesacél felszereléssel d Utóülepítő medence HUBER Nemesacél felszereléssel e+f+g Visszafolyóiszap + primeriszap +szekunderiszap h HUBER Tárcsás szűrő RoDisc i HUBER CONTIFLOW Homokszűrő j Elősűrítő HUBER Nemesacél felszereléssel k Iszapkezelés HUBER-gépekkel l Rothasztó tartály m HUBER Szalagszárító BT n HUBER Iszaphasznosítás sludge2energy o Utósűrítő HUBER Nemesacél felszereléssel p HUBER Nedvesiszap leadás A rajzon nem szerepel: HUBER Membrántechnika HUBER Hővisszanyerés HUBER Rácsszemét és homokkezelés 10 11

7 HUBER megoldások központi szennyvíztisztítótelepek számára - Finomszűrés az előülepítő medence helyett a HUBER ROTAMAT Kompaktberendezés Ro 5 az előtisztításhoz b HUBER Dobszűrő LIQUID c Denitrifikációs-és levegőztető medence HUBER Nemesacél felszereléssel d Utóülepítő medence HUBER Nemesacél felszereléssel e+f+g Visszafolyóiszap + primeriszap +szekunderiszap h HUBER Tárcsás szűrő RoDisc i HUBER CONTIFLOW Homokszűrő j Elősűrítő HUBER Nemesacél felszereléssel k Iszapkezelés HUBER-gépekkel l Rothasztó tartály m HUBER Szalagszárító BT n HUBER sludge2energy iszaphasznosítás o Utósűrítő HUBER Nemesacél felszereléssel p HUBER Nedvesiszap leadás A rajzon nem szerepel: HUBER Membránszűrés HUBER Hővisszanyerés HUBER Rácsszemét és homokkezelés 12 13

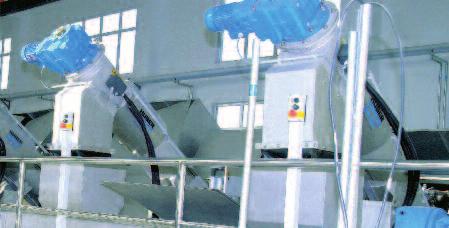

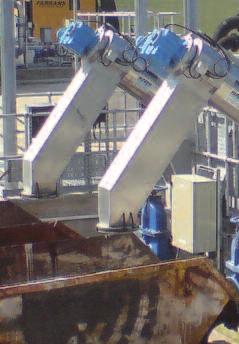

8 HUBER-megoldások a mechanikus előtisztításhoz a HUBER ROTAMAT Ro 5 Kompaktberendezés b Mosott és tömörített rácsszemét c Osztályozott homokfogó üledék d HUBER ROTAMAT Ro 3.1 Fekáliafogadó állomás e HUBER körbefutó fésűs rács RakeMax f HUBER Mosóprés WAP SL g HUBER ROTAMAT Ro 2 Szűrőberendezés h Levegőztetett hosszanti homokfogó HUBER Nemesacél felszereléssel i HUBER Nemesacél-korlát j HUBER Körhomokfogó VORMAX k HUBER Coanda Homokmosó berendezés RoSF 4 l Mosott és víztelenített homok az újrafelhasználáshoz m HUBER ROTAMAT Szállítócsiga Ro

9 HUBER-megoldások a biológiai szennyvíztisztításhoz: HUBER Membrános levegőztető berendezések a Szennyvíz-hozzáfolyás b Denitrifikaciós medence szárnylapátos keverőművel c Levegőztető medence nyomó szellőzéssel (vagy felületi szellőzéssel) d Szűrőkamra HUBER VRM membránszűréssel e Szellőző f Öblítőlevegős szellőző g Visszafolyóiszap h Fölösiszap a további kezeléshez i Tisztított és csíramentesített permeát az újrafelhasználáshoz j HUBER Nemesacél korlát 16 17

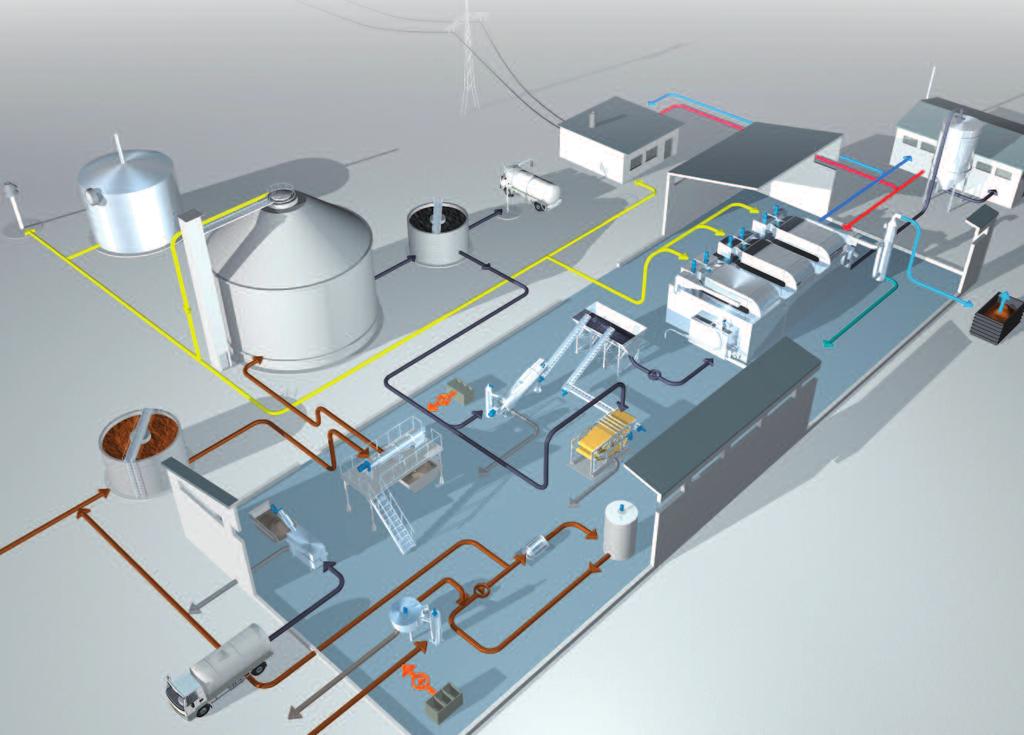

10 HUBER-megoldások az iszapkezeléshez a+b+c Prrimeriszap +fekáliaiszap+szekunderiszap d HUBER ROTAMAT Ro 3.1 Fekáliafogadóállomás e Szitaszemét Ut Us f Elősűrítő g HUBER STRAINPRESS Idegenanyagleválasztó h HUBER Tárcsás sűrítő S-DISC i+j Rothasztó tartály + Gáztartály k Utósűrítés l HUBER Nedvesiszap-leadás m HUBER Csigaprés Q-PRESS Ur n HUBER Íves prés B-PRESS Uu o HUBER Szállítócsiga Ro 8 és Puffertartály RoSF 7 p HUBER Szalagszárító BT q+r Távozó levegő mosóberendezése + Biofilter s HUBER sludge2energy Iszaphasznosítás t Blokk-fűtőerőmű u Pelyhesítőszer-előkészítés Uu 18 19

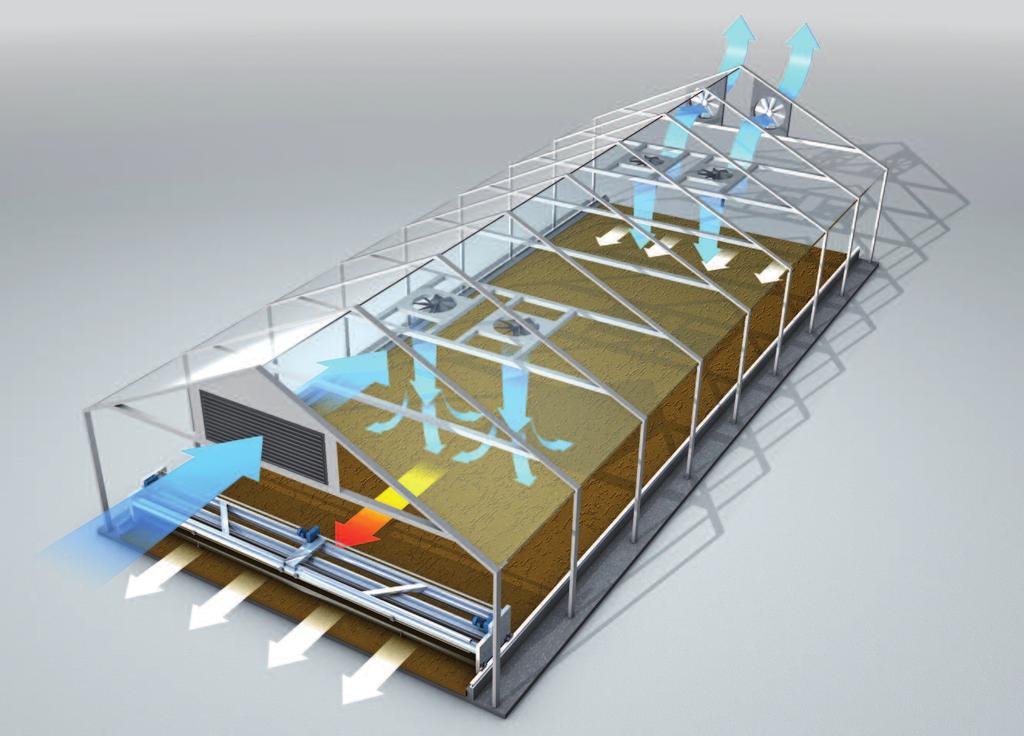

11 HUBER-megoldás az iszapszárításhoz: HUBER szolár és regeneratív szárítás SRT a HUBER Iszapforgató SOLSTICE 11, 9 vagy 6 építési méretben, < 12 m-- méretű üvegházhoz b Pálya különféle anyagból kivitelezhető c Frisslevegő-beáramlás a szárazgranulátum-oldalon d Folyamatventillátorok e Elszívóventillátorok, oromfedélként is kivitelezhető f Nedvesiszap-behordás g Szárazgranulátum-átadás HUBER Szolárszárítás padlófűtéssel lásd oldal 20 21

12 HUBER-megoldás az iszapszárításhoz: HUBER szalagszárító BT hulladékhőhasznosítással a Nedvesiszap b HUBER Íves prés B-PRESS más gépek is alkalmazhatók az iszapvíztelenítésre, pl. a HUBER Csigaprés Q-PRESS c Szürletvisszafolyás a szennyvíztisztításhozl d HUBER Szállítócsiga Ro 8 e HUBER Puffertartály horizontális adagolócsigával RoSF 7 f Víztelenített iszap a szárítóhoz g HUBER Szalagszárító BT h Távozó levegő mosóberendezése i Kondenzátvisszafolyás a szennyvíztisztításhoz j Biofilter a szaghatás csökkenéséhez k Majdnem szagmentesen távozó levegő l Teknőláncos szállító a szárított iszap számára m Szárazanyag-silo n Hulladékhő-körforgás, pl. blokkfűtőerőmű ( BHKW) 22 23

13 HUBER-megoldás a szennyvíziszap szennyvíztisztítótelepen megvalósítható termikus hasznosításához: HUBER sludge2energy a Iszaptároló-tartály (nedves) b Iszaptároló-tartály (száraz) melegvízr c Szalagszárító betáplálás égéslevegő füstgáz iszap hamu nátriumbikarbonát aktívszén ammónia-oldat homok d Keverő- és szállítóegység e Fluid-ágyas reaktor f Égéslevegő előmelegítése g Fűtővíz-bojler h Tartalék a hőcserélő számárar i Szövetszűrőr j Kazán k Hamukonténer/-siló l Nátriumbikarbonat, aktívszén, adagolás m Homokt n Ammónia-oldat o Földgáz p Hőcserélőr q Égési ventillátor 24 25

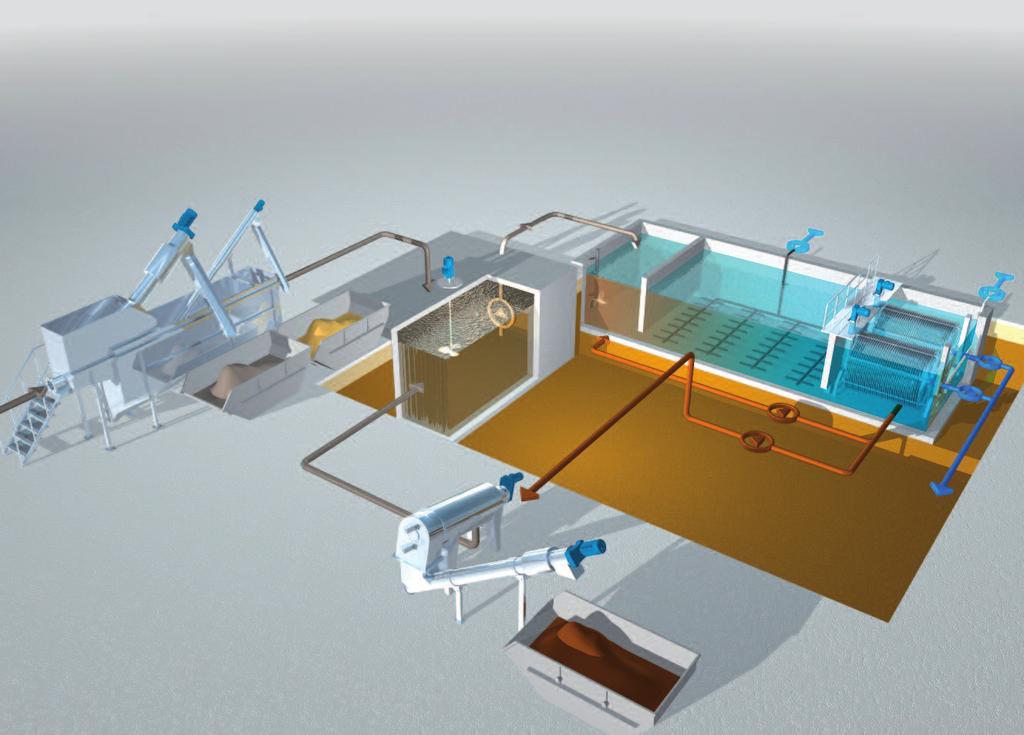

14 HUBER-megoldás a fekáliaiszap kezeléséhez a Háromkamrás akna (Septic Tanks) b Fekáliaiszap-gyűjtőkocsi c HUBER ROTAMAT Fekáliafogadó Ro 3.3 d+e Mosott és tömörített rácsszemét + osztályozott homok f Előkezelt fekáliaiszap g Fekáliaiszaptároló h+i Flokkulálóreaktor + HUBER Csigaprés S-PRESS j Víztelenített fekáliaiszap k Szűrlet l HUBER Membrános-eleveniszapos berendezés m Denitrifikációs medence keverőművel n+o Eleveniszapos medence nyomó szellőzéssel p HUBER Membránszűrés VRM Uv Ut Ur q Öblítőlégfúvó r Permeátszivattyúk s Tisztított és csírátlanitott elfolyás (Permeat) pl. öntözésheze Uu Us t Vissazfolyóiszap u Fölösiszap v HUBER lépcső és korlát 26 27

15 HUBER-megoldás az újrafelhasználással történő decentrális vagy szemi-centrális szennyvízkezeléshez a Szennyezett víz hozzáfolyása b HUBER ROTAMAT Kompaktberendezés Ro 5 c Mosott és tömörített szitaszemét d Osztályozott homok e+f Előtisztított szennyvíz + tároló- és kiegyenlítő tartály g HUBER Membrános elveniszapos levegőztető berendezés h Denitrifikációs medence keverőművel i Levegőztető medence nyomó szellőzéssel j Nyomólégfúvó k HUBER Membránszűrés VRM l Öblítőlégfúvó Ut Us m Permeátszivattyú n Tisztított, csírátlanított és újrafelhasználható elfolyó víz (Permeát) o Visszafolyó iszap p Fölösiszap q HUBER Q-Press csigaprés Ur r Víztelenített iszap s Szűrlet t HUBER lépcső és korlát 28 29

16 HUBER-megoldás ThermWin a nyers szennyvízből történő hővisszanyeréshez a Szennyvízcsatorna b Szennyvízakna HUNBER ROTAMAT RoK4 akna-szűrőberendezéssel és tápszivattyúval c HUBER Szennyvíz-hőcserélő RoWin d Hőszivattyú 30 31

17 HUBER-megoldás a szennyvíztisztítótelep elfolyásából származó hő visszanyeréséhez az iszapszárítás számára a Szennyvíztisztítótelepi elfolyás b Nedvesiszap c Pelyhesítőszer-hozzáadás d HUBER Q-PRESS Csigaprés e HUBER Szolár és regeneratív iszapszárítás SRT üvegházban f HUBER Adagolócsiga a víztelenített iszap számára g HUBER SOLSTICE Iszapforgató berendezés h HUBER Szállítócsiga Ro 8 i Szárított iszap az anyagában történő vagy termikus hasznosításhoz j Előremenő vezeték a hőszivattyúhoz k HUBER Szennyvíz-hőcserélő RoWin B l Hőszivattyú m Előremenő fűtővízvezeték a padlófűtéshez n Fűtővízvisszavezetés a hőszivattyúhoz o Visszavezetés a HUBER Szennyvízhőcserélőhöz RoWin B 32 33

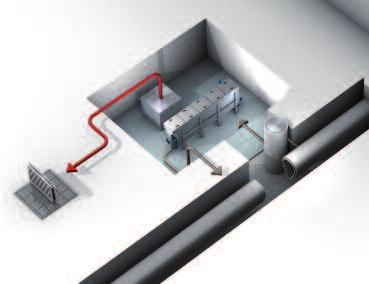

18 HUBER-megoldás a víz újrafelhasználásához és a hővisszanyeréshez a Solution 1: Szürkevíz-kezelés HUBER GreyUse b Solution 2: HUBER Teljes víz kezelés c Solution 3: HUBER TubeWin Csatorna-hőcserélő d Solution 4: Szennyvízcsatornából nyert hő HUBER ThermWin e Solution 5: Szennyvízből nyert hő HUBER RoWin Szennyvíz-hőcserélő 34 35

19 HUBER-megoldás vágóhidak és húsfeldolgozó üzemek számára a Mosóvíz b HUBER ROTAMAT csigaszűrő Ro 9 c Gyomortartalom d HUBER Rácsszeméttömörítő Ro 7 Uu Uv Ut e Termelési szennyvíz f HUBER ROTAMAT Szűrőberendezés Ro 2 Us g Keverő- és kiegyenlítő medence h+ i+j Vegyszeradagolás + HUBER Nyomáscsökkentőflotációberendezés HDF + elfolyás Uu Uv k+l HUBER Membrános eleveniszapos levegőztető berendezés + HUBER Membránszűrő VRM Uu Uv Ur m Használtvíz n+o Visszafolyóiszap + felesiszap p Pelyhesítőszer hozzáadás q HUBER Tárcsás sűrítő S-DISC r Flotált iszap s HUBER Csigaprés S-PRESS t Víztelenített iszap u Tömörített szitálat v HUBER Szállítócsiga Ro

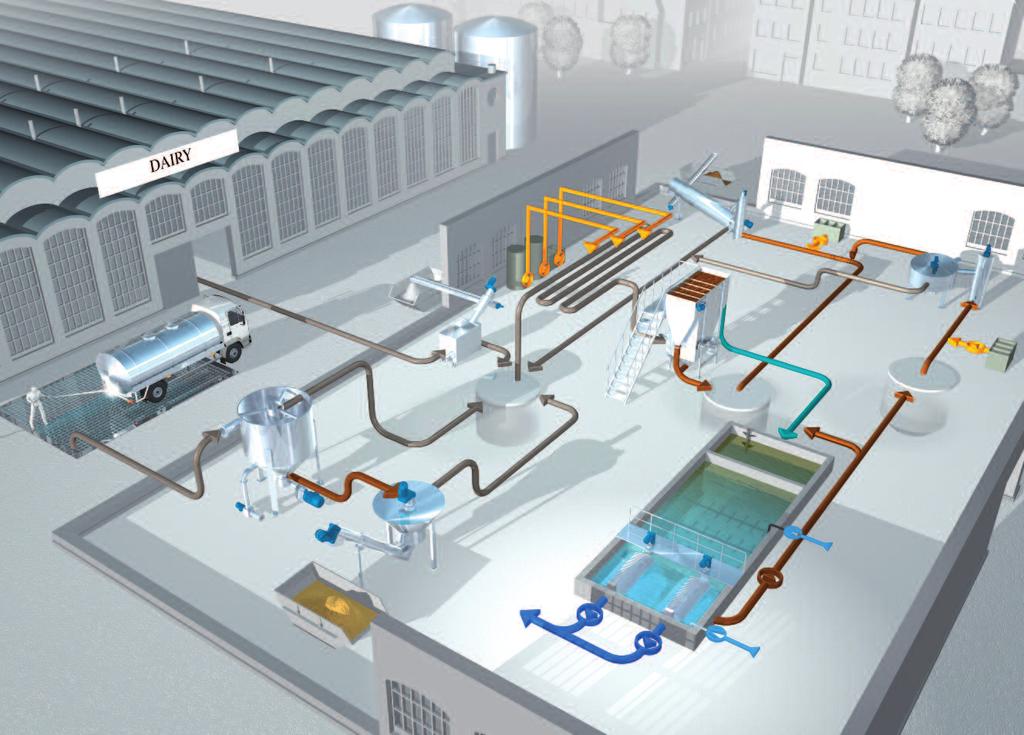

20 HUBER-megoldás tejüzemek számára a Mosóvíz b HUBER Körhomokfogó HRSF c+d Coanda Homokmosóberendezés RoSF 4 + hasznosítható homok e Termelési szennyvíz Uv Uu f+g HUBER ROTAMAT Ro 2 Szűrőberendezés + tömörített szitálat Uv Ut Us Ur h Keverő- és kiegyenlítőmedence i+j Vegyszeradagolás + csőreaktor k+l HUBER Nyomáscsökkentőflotációberendezés HDF + elfolyás m+n HUBER Membrános eleveniszapos levegőztető berendezés + Membránszűrő VRM o Használt víz p Fölösiszap q Pelyhesítőszer hozzáadás r HUBER Tárcás sűrítő S-DISC s Flotált iszap t+u HUBER Q-PRESS Csigaprés + víztelenített iszap v HUBER Csigaszállító Ro

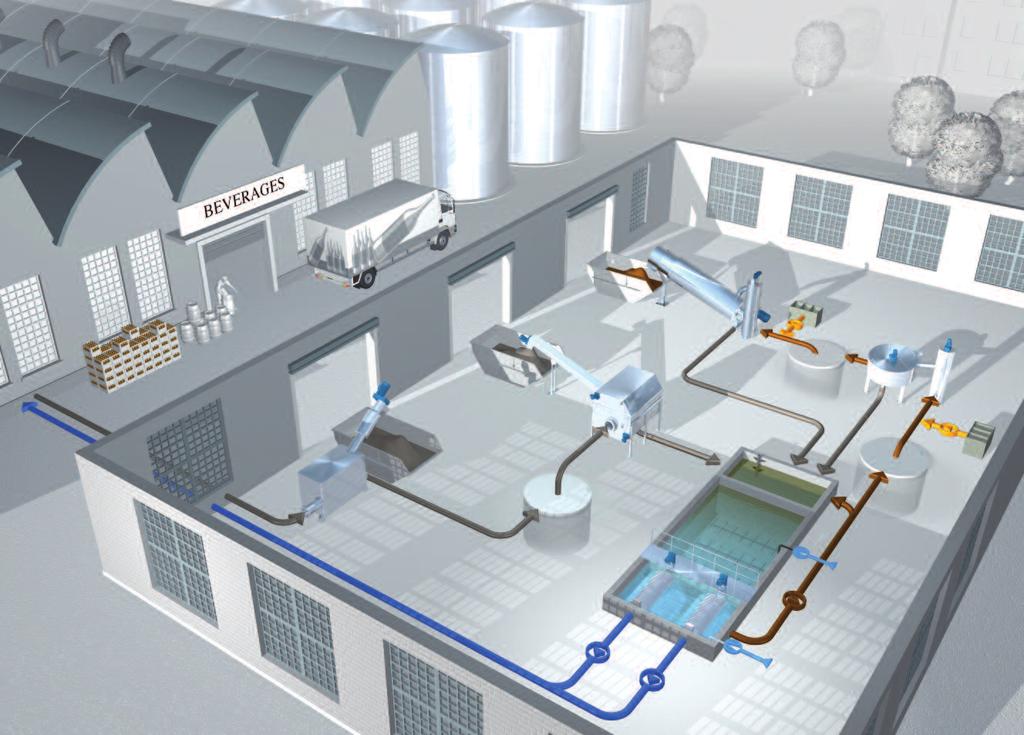

21 HUBER-megoldás sörgyárak és italgyártó üzemek számára a Nyers szennyvíz b HUBER Szűrőcsiga ROTAMAT Ro 9 c Finomszűrés HUBER Dobszűrővel RoMesh d HUBER Membrános eleveniszapos levegőztető berendezés e HUBER Membránszűrő VRM f Újrafelhasználható használtvíz g Visszafolyó- és fölösiszap h Pelyhesítőszer-állomások i Iszapsűrítés HUBER Tárcsás sűrítővel S-DISC j Iszapvíztelenítés HUBER Csigapréssel Q-PRESS k Szűrlet l Mosott és tömörített rácsszemét m Víztelenített iszaplepény n Rácsszemétszállítás a HUBER szállítócsigával Ro

22 HUBER-megoldás a textil- és bőripar számára a Nyers szennyvíz b HUBER Kompaktberendezés ROTAMAT Ro 5 komplett mechanikus tisztítás c Finomszűrés a HUBER Membrane Screen ROTAMAT RoMem révén d Pelyhesítőszer /vegyszer hozzáadása e Csőreaktor Ur Us f HUBER Nyomáscsökkentős flotáció HDF g HUBER CONTIFLOW Homokszűrő h HUBER Membrános eleveniszapos levegőztető berendezés i HUBER Membránszűrő VRM j Használt víz k Flotált- és fölösiszap l Iszapsűrítés HUBER Drainbelt szalagsűrítővel Us m Iszapvíztelenítés a HUBER S-PRESS Csigapréssel n Iszapszárítás a HUBER BT Szalagszárítóval Ut o Távozó levegő mosóberendezés és biofilter p Rácsszemét / Szitaszemét q Leválasztott homok r HUBER Szállítócsiga Ro 8 s HUBER Plató, lépcső, létra és korlát t HUBER Nemesacél aknafedél 42 43

23 HUBER-megoldás papírgyártó üzemek számára a Üzemi víz hozzáfolyás b+c HUBER Körberfutó fésűs rács RakeMax + HUBER WAP Mosóprés d Elfolyás a fatárolótól Us e HUBER Finomrács ROTAMAT Ro 1 f+g HUBER Körhomokfogó HRSF + HUBER Coanda Homokmosó berendezés RoSF 4 Uu h Erősen szennyezett szennyvíz i HUBER Szűrőberendezés ROTAMAT Ro 2 j Szálas anyagot tartalmazó szennyvíz k HUBER Dobszűrő RoMesh Ut l+m+n Vegyszer hozzáadás + Csőreaktor + HUBER Nyomáscsökkentős flotációberendezés HDF Ur o+p HUBER Membrános eleveniszapos levegőztető berendezés + Membránszűrő VRM q Használt víz r+ s+ t Fölösiszap + szálas-rostos iszap + iszaptároló Uv u Pelyhesítőszer hozzáadás v HUBER Csigaprés S-PRESS Uu 44 45

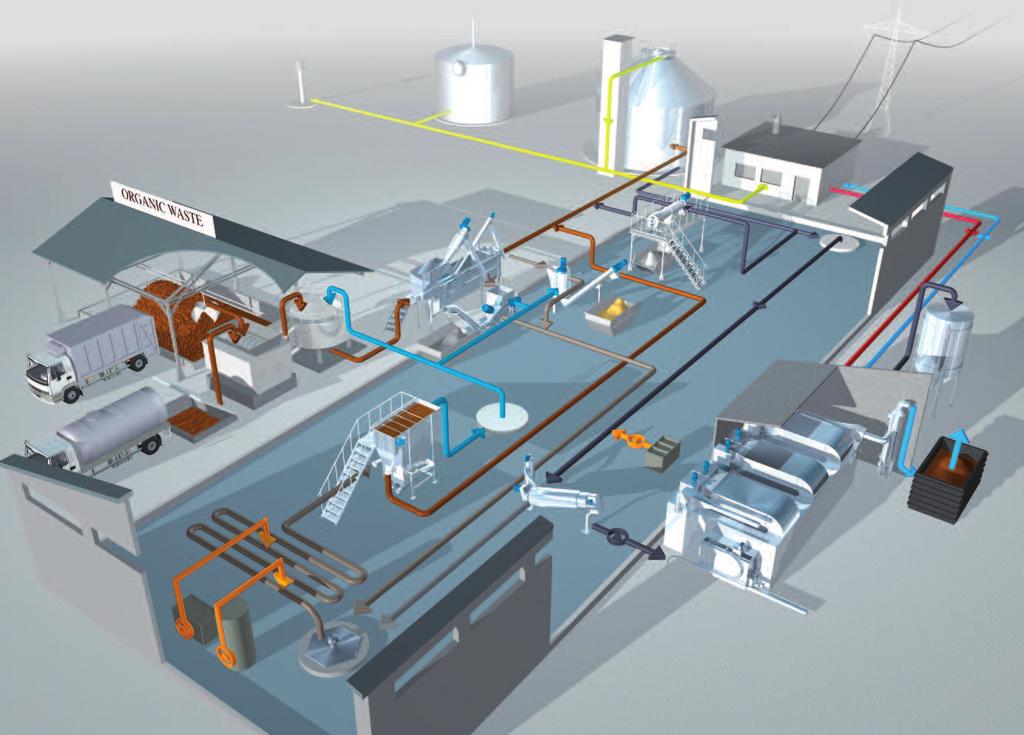

24 HUBER-megoldás a szerves hulladékok kezelésére a+ b Fogadóbunker + tartály a zsírleválasztó tartalmának HUBER lefedéssel c Aprító + fémleválasztó d Pulper (pépesítő) e HUBER Kompaktberendezés ROTAMAT Ro 5 f HUBER Mosóprés WAP SL g HUBER Coanda Homokmosó berendezés RoSF 4 h HUBER Idegenanyag leválasztó STRAINPRESS I i+j Fermentáló +Gáztartály + Gázfáklya k Blokk-fűtőerőmű l HUBER Csigaprés S-PRESS m HUBER Szalagszárító BT Uu Ur n+o Biofilter + szárazanyag-silo Ut p Hulladékhő-körforgás q Szennyvíztartály HUBER lefedéssel Uv r+s+t Vegyszer hozzáadás + Csőreaktor + HUBER Nyomáscsökkentős flotációberendezés HDF u Üzemi víz tartály v Flotált iszap Ur 46 47

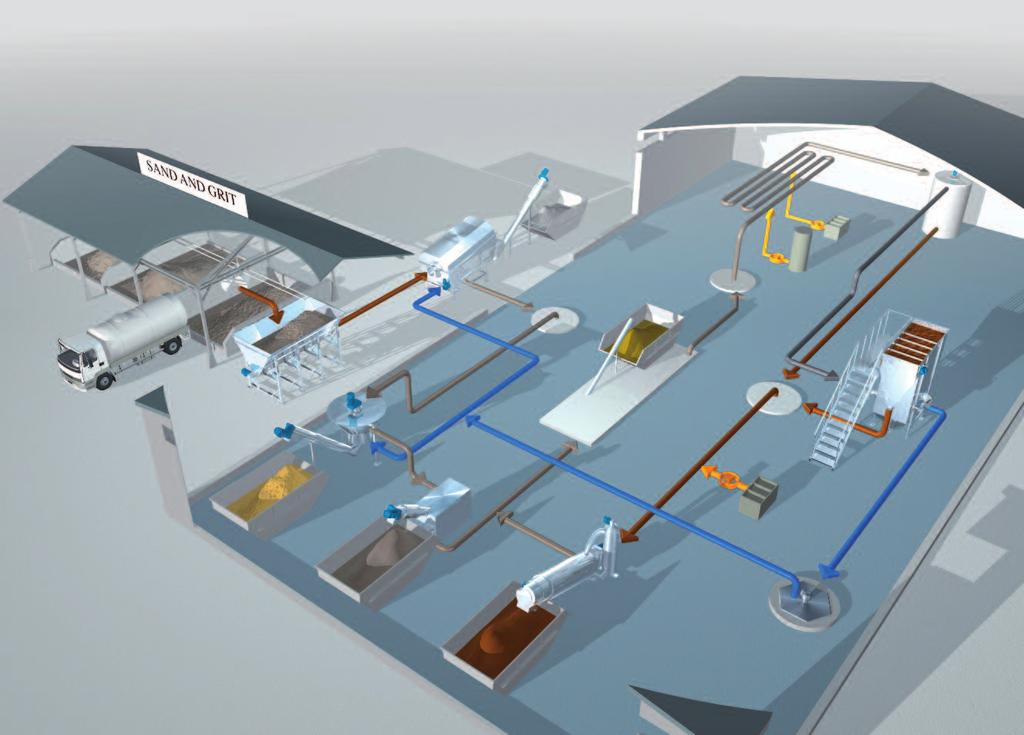

25 HUBER-megoldás az ásványi hulladékok kezelésére a Fogadóbunker b HUBER Puffertartály RoSF 7 c HUBER Mosódob RoSF 9 d HUBER Szitálattömörítő RoSF/XXL e Mosott és tömörített durva anyag f Mosóvíztartály g HUBER Homokmosó berendezés Coanda RoSF 4 h Hasznosítható homok i HUBER Szűrőberendezés ROTAMAT Ro 2 j HUBER Hosszúhomokfogó ROTAMAT Ro 6 Ut k Osztályozott homok l+m Vegyszer hozzáadás + Csőreaktor n Ülepítő tartály o HUBER Nyomáscsökkentő flotációberendezés HDF p Üzemi víz tartály HUBER lefedéssel q Iszaptartály r+s HUBER Csigaprés S-PRESS + víztelenített iszap Ur t HUBER Lépcső és korlát Us 48 49

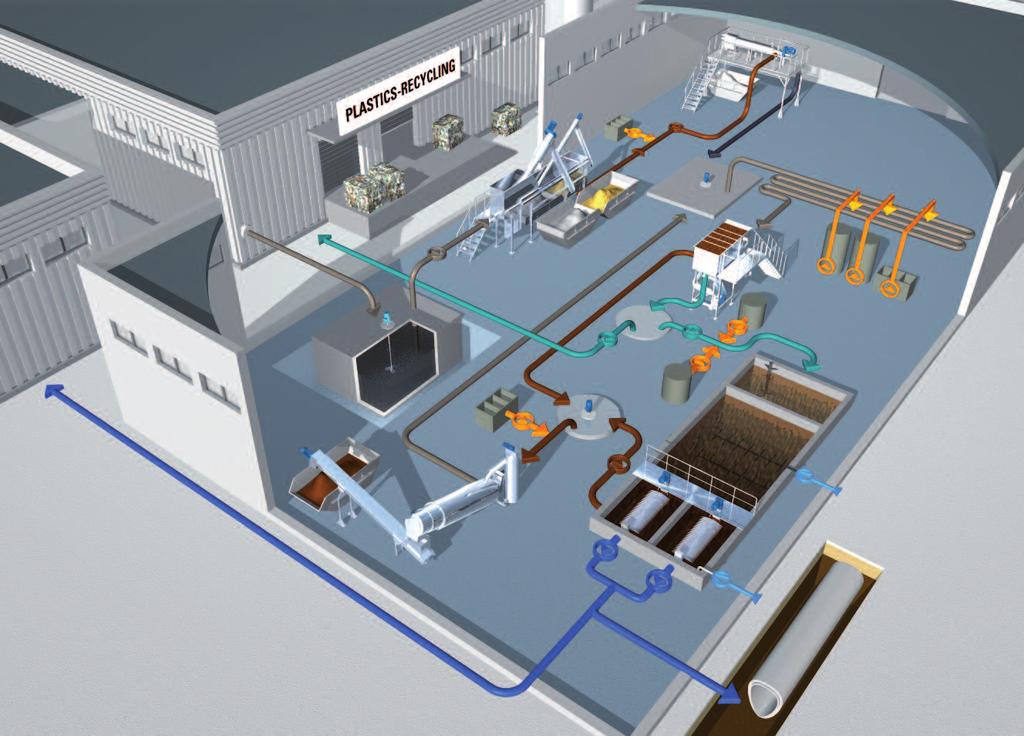

26 HUBER-megoldás a műanyagipar számára a Keverő- és kiegyenlítő medence (nyers szennyvíz) b HUBER Kompaktberendezés ROTAMAT Ro 5 c Tömörített, víztelenített durvaanyagok d Szediment / homok e HUBER Idegenanyag leválasztó STRAINPRESS f Szálas- / Finomanyagok g Puffertank szivattyús előtét h Csőreaktor i Vegyszerhozzáadás j HUBERNyomáscsökkentő flotációberendezés HDF k Folyamatvíz / biológia szivattyús előtét l Folyamatvíz-visszavezetés m Tápanyagadagolás MBR-folyamat Ut Us Ur n HUBER Membrános eleveniszapos levegőztető berendezés o HUBER Membránszűrő VRM p Iszapgyűjtőtartály (Flotált iszap / biológiából származó felesiszap ) Uu q Pelyhesítőszer hozzáadása r HUBER Csigaprés S-PRESS s HUBER Teknőlánc-szállítócsiga Ro8 T t Víztelenített iszap u Permeát az újrafelhasználáshoz vagy bevezetéshez 50 51
