1 Megoldásokat kínálunk világszerte

2 Megoldások a HUBER-tól helyi és globális kihívásokhoz Majdnem mindegyik problémára van megoldás meg fogjuk azt találni, kifejleszteni, megvalósítani Mindannyian tanultunk problémákat megoldani. Gyakran szakemberek segítségére van szükségünk. Mérnökeink szakismerettel rendelkeznek a víz-, szennyvíz- és hulladékkezelés terén. Ha Önnek ilyen jellegű problémája van, hívjon ki bennünket. Mi segítünk Önnek problémája megoldásában és Önnel közösen megvalósítjuk azt. Helyi és globális problémák Ön esetleg egy telep üzemeltetője vagy tervezője és jobb teljesítményű, gazdaságosabb és megbízhatóbb eljárást vagy terméket keres? Forduljon hozzánk! Az energia,a víz és az élelmiszerek folyamatosan drágulnak.szembesülünk azokkal a problémákkal, hogy erőforrásaink szűkőssé válnak, hogy földünk melegszik, időjárásunk változik. Ezeknek a változásoknak katasztrofális következményei lehetnek az emberiség számára, de különösen a szegények számára. Felelősen csak akkor cselekszünk, ha megvalósítjuk az összes lehetőséget a jövőnk tartós alakítása érdekében, ha takarékosan bánunk az egyre szűkőssé és egyre értékesebbé váló erőforrásainkkal, ha az energiát és az anyagokat újrahasznosítjuk és körforgásba visszük. Ez a kiadvány arra hivatott, hogy áttekintést adjon Önnek a már megvalósult HUBER-megoldásokról. Folyamatosan törekszünk további megoldások kifejlesztésére. A HUBER-termékek a HUBER-megoldások alkotóelemei! Körforgásokat zárunk! A HUBER révén a szennyvíz értékes anyaggá válik! Az Ön problémájának megoldását Önnel közösen fejlesztjük ki, bizalomteljes együttmüködés révén!

3 Tartalomjegyzék HUBER-megoldás az ivóvíztároláshoz HUBER-megoldások a csatornahálózathoz HUBER-megoldás központi szennyvíztisztítótelepek számára HUBER-megoldás a mechanikus előtisztításhoz HUBER-megoldás a biológiai szennyvíztisztításhoz: HUBER Membrános levegőztető berendezések HUBER-megoldás a szedimentációhoz HUBER-megoldás az iszapkezeléshez HUBER-megoldás az iszapszárításhoz: HUBER szolár és regeneratív szárítás /SRT / HUBER-megoldás az iszapszárításhoz: HUBER szalagszárító BT hulladékhőhasznosítással HUBER-megoldás a szennyvíziszap szennyvíztisztítótelepen megvalósítható termikus hasznosításához: HUBER sludge2energy HUBER-megoldás ThermWin a nyers szennyvízből való hővisszanyeréshez HUBER-megoldás TubeWin a nyers szennyvízből történő hővisszanyeréshez HUBER-megoldás a szennyvíztiszítótelep elfolyásából származó hő visszanyeréséhez az iszapszárítás számára HUBER-megoldás a víz újrafelhasználásához és hővisszanyeréshez HUBER-megoldás vágóhidak és húsfeldolgozó üzemek számára HUBER-megoldás tejüzemek számára HUBER-megoldás sörgyárak és italgyártó üzemek számára HUBER-megoldás a textil- és bőripar számára HUBER-megoldás papírgyártó üzemek számára HUBER-megoldás szerves hulladék kezelésére HUBER-megoldás a fekáliaiszap kezeléséhez HUBER-megoldás ásványi hulladék kezelésére HUBER-megoldás a szennyvíz decentrális tisztításához, újrafelhasználásához HUBER-megoldás a műanyagipar számára HUBER-megoldás az újrafelhasználásával történő decentrális vagy szemi-centrális szennyvízkezeléshez

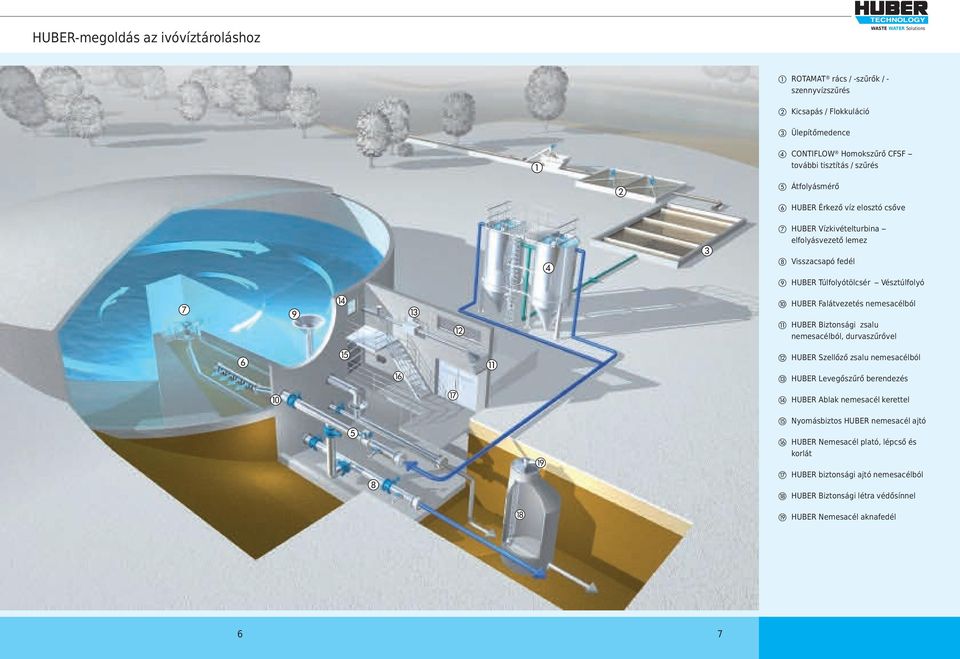

4 HUBER-megoldás az ivóvíztároláshoz a ROTAMAT rács / -szűrők / - szennyvízszűrés b Kicsapás / Flokkuláció c Ülepítőmedence d CONTIFLOW Homokszűrő CFSF további tisztítás / szűrés e Átfolyásmérő f HUBER Érkező víz elosztó csőve g HUBER Vízkivételturbina elfolyásvezető lemez h Visszacsapó fedél i HUBER Túlfolyótölcsér Vésztúlfolyó j HUBER Falátvezetés nemesacélból k HUBER Biztonsági zsalu nemesacélból, durvaszűrővel l HUBER Szellőző zsalu nemesacélból m HUBER Levegőszűrő berendezés n HUBER Ablak nemesacél kerettel Us o Nyomásbiztos HUBER nemesacél ajtó p HUBER Nemesacél plató, lépcső és korlát q HUBER biztonsági ajtó nemesacélból r HUBER Biztonsági létra védősínnel Ur s HUBER Nemesacél aknafedél 6 7

5 HUBER-megoldások a csatornahálózathoz a Esővízmedence b Esővíztúlfolyó c HUBER Billenő öblítő SK d Vegyesvíz-szűrő ROTAMAT RoK 2 e Lökéshullám-öblítő rendszer PowerFlush f Aknaszűrő ROTAMAT RoK 4 g HUBER Nemesacél biztonsági létra h HUBER Nemesacél csatornafedél i HUBER Nemesacél korlát 8 9

6 HUBER-megoldások a központi szennyvíztisztítótelepek számára a HUBER ROTAMAT Kompaktberendezés Ro 5 az előtisztításhoz b Előülepítő medence HUBER Nemesacél felszereléssel c Denitrifikációs-és eleveniszapos levegőztető medence HUBER Nemesacél felszereléssel d Utóülepítő medence HUBER Nemesacél felszereléssel e+f+g Visszafolyóiszap + primeriszap +szekunderiszap h HUBER Tárcsás szűrő RoDisc i HUBER CONTIFLOW Homokszűrő j Elősűrítő HUBER Nemesacél felszereléssel k Iszapkezelés HUBER-gépekkel l Rothasztó tartály m HUBER Szalagszárító BT n HUBER Iszaphasznosítás sludge2energy o Utósűrítő HUBER Nemesacél felszereléssel p HUBER Nedvesiszap leadás A rajzon nem szerepel: HUBER Membrántechnika HUBER Hővisszanyerés HUBER Rácsszemét és homokkezelés 10 11

7 HUBER-megoldások a mechanikus előtisztításhoz a HUBER ROTAMAT Kompaktberendezés Ro 5 b Mosott és tömörített rácsszemét c Osztályozott homokfogó üledék d HUBER ROTAMAT Fekáliafogadó állomás Ro 3.1 e HUBER körbefutó fésűs rács RakeMax f HUBER Mosóprés WAP/SL g HUBER ROTAMAT Szűrőberendezés Ro 2 h Levegőztetett hosszanti homokfogó HUBER Nemesacél felszereléssel i HUBER Nemesacél-korlát j HUBER Körhomokfogó VORMAX k COANDA Homokmosó berendezés RoSF 4 l Mosott és víztelenített homok az újrafelhasználáshoz m HUBER ROTAMAT Szállítócsiga Ro

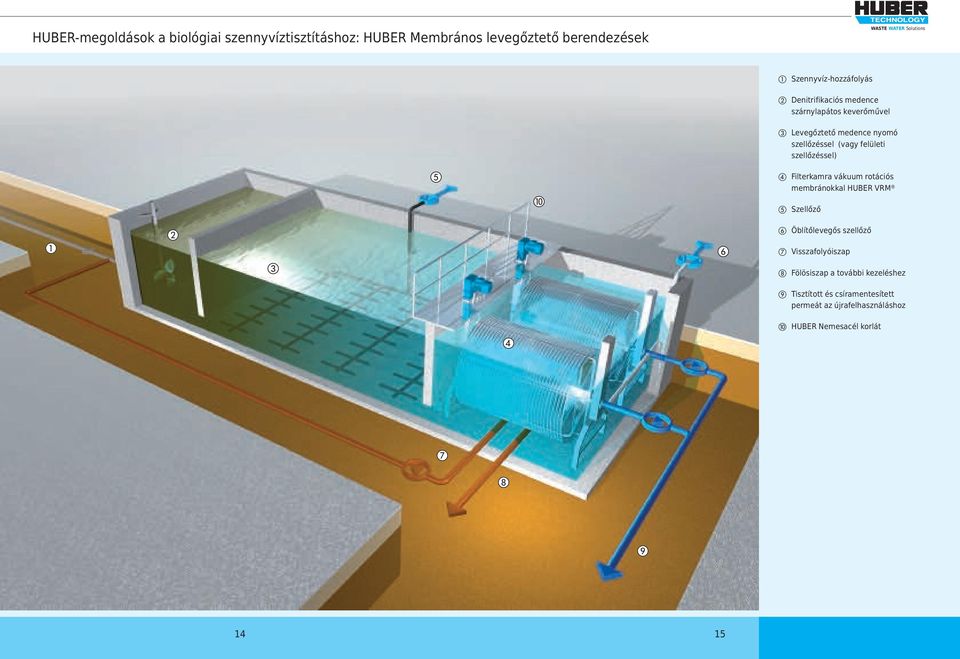

8 HUBER-megoldások a biológiai szennyvíztisztításhoz: HUBER Membrános levegőztető berendezések a Szennyvíz-hozzáfolyás b Denitrifikaciós medence szárnylapátos keverőművel c Levegőztető medence nyomó szellőzéssel (vagy felületi szellőzéssel) d Filterkamra vákuum rotációs membránokkal HUBER VRM e Szellőző f Öblítőlevegős szellőző g Visszafolyóiszap h Fölösiszap a további kezeléshez i Tisztított és csíramentesített permeát az újrafelhasználáshoz j HUBER Nemesacél korlát 14 15

9 HUBER-megoldások a szedimentációhoz a Hozzáfolyás b HUBER Száras beömlő c Iszapeltakarító d HUBER Merülőfal e HUBER Túlfolyó csatorna bukógáttal f HUBER Merülőcső-lefolyás g Lefolyás h Lebegő iszap lefolyótartály i Iszapvezetékek j HUBER Medencekorona-lefedés k HUBER Nemesacél rácsrostély 16 17

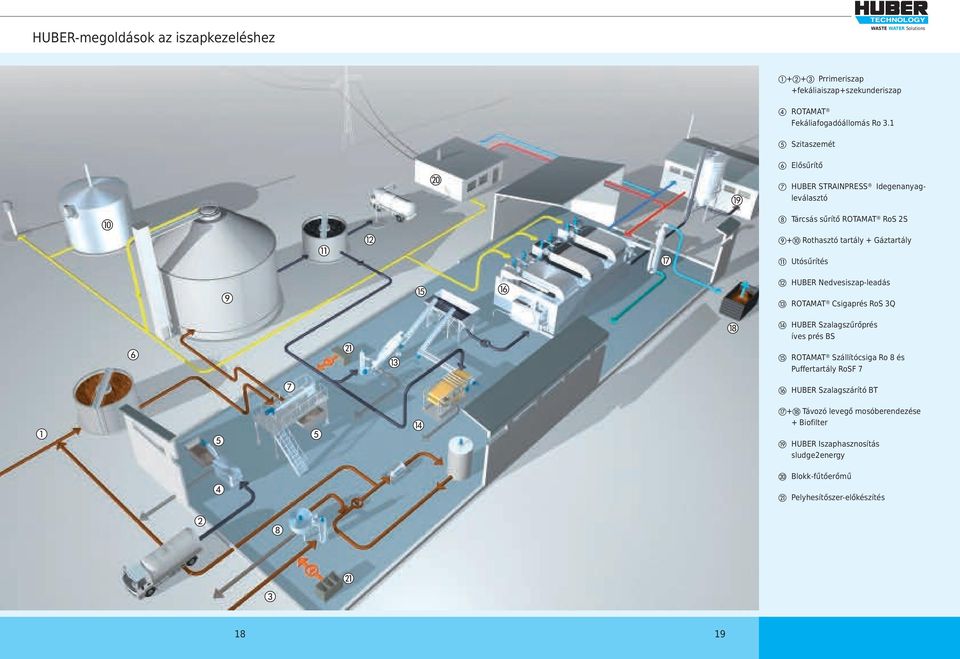

10 HUBER-megoldások az iszapkezeléshez a+b+c Prrimeriszap +fekáliaiszap+szekunderiszap d ROTAMAT Fekáliafogadóállomás Ro 3.1 e Szitaszemét Ut Us f Elősűrítő g HUBER STRAINPRESS Idegenanyagleválasztó h Tárcsás sűrítő ROTAMAT RoS 2S i+j Rothasztó tartály + Gáztartály k Utósűrítés l HUBER Nedvesiszap-leadás m ROTAMAT Csigaprés RoS 3Q Uu Ur n HUBER Szalagszűrőprés íves prés BS o ROTAMAT Szállítócsiga Ro 8 és Puffertartály RoSF 7 p HUBER Szalagszárító BT q+r Távozó levegő mosóberendezése + Biofilter s HUBER Iszaphasznosítás sludge2energy t Blokk-fűtőerőmű u Pelyhesítőszer-előkészítés Uu 18 19

11 HUBER-megoldás az iszapszárításhoz: HUBER szolár és regeneratív szárítás SRT a Iszapforgató SRT 11, 9 vagy 6 építési méretben, < 12 m--méretű üvegházhoz b Pálya különféle anyagból kivitelezhető c Frisslevegő-beáramlás a szárazgranulátum-oldalon d Folyamatventillátoratorok e Elszívóventillátorok, oromfedélként is kivitelezhető f Nedvesiszap-behordás g Szárazgranulátum-átadás HUBER Szolárszárítás padlófűtéssel lásd oldal 20 21

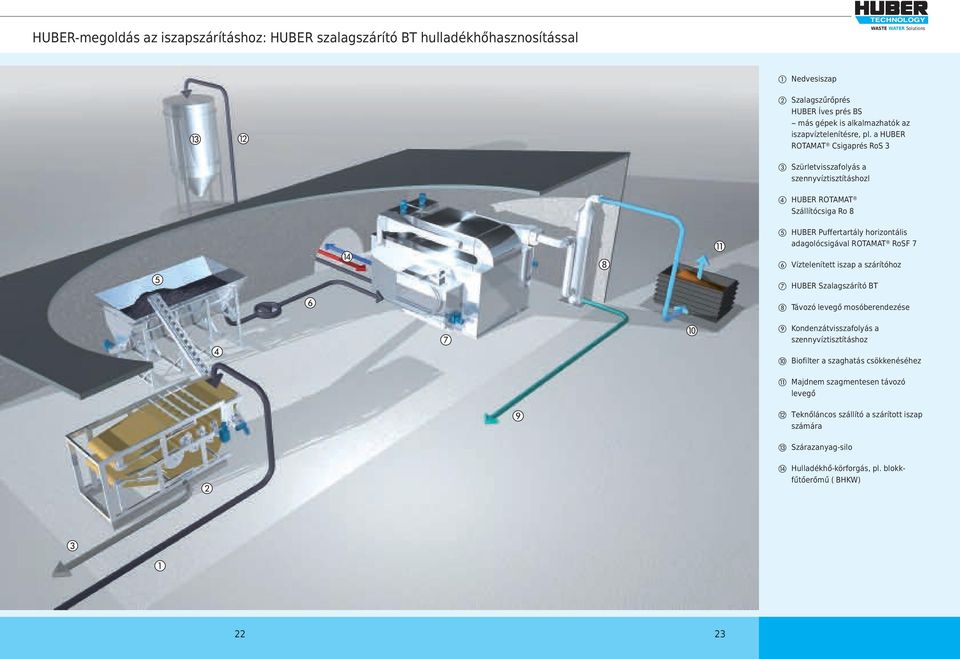

12 HUBER-megoldás az iszapszárításhoz: HUBER szalagszárító BT hulladékhőhasznosítással a Nedvesiszap b Szalagszűrőprés HUBER Íves prés BS más gépek is alkalmazhatók az iszapvíztelenítésre, pl. a HUBER ROTAMAT Csigaprés RoS 3 c Szürletvisszafolyás a szennyvíztisztításhozl d HUBER ROTAMAT Szállítócsiga Ro 8 e HUBER Puffertartály horizontális adagolócsigával ROTAMAT RoSF 7 f Víztelenített iszap a szárítóhoz g HUBER Szalagszárító BT h Távozó levegő mosóberendezése i Kondenzátvisszafolyás a szennyvíztisztításhoz j Biofilter a szaghatás csökkenéséhez k Majdnem szagmentesen távozó levegő l Teknőláncos szállító a szárított iszap számára m Szárazanyag-silo n Hulladékhő-körforgás, pl. blokkfűtőerőmű ( BHKW) 22 23

13 HUBER-megoldás a szennyvíziszap szennyvíztisztítótelepen megvalósítható termikus hasznosításához: HUBER sludge2energy Ut a Víztelenített iszap b Iszapbunker padló-eltakarítóval c Dugattyús szivattyú d HUBER Szalagszárító BT e Távozó levegő mosóberendezése f Kondenzát a szennyvíztisztításhoz g Biofilter h Teknőláncos szállító a szárított iszap számára i Égetőkazán rostélytüzeléssel j Hamu Us k Forró füstgáz l Hőcserélő m Hűtött füstgáz n Füstgázfilter o Turbinától származó hűtőlevegő p Turbinához vezető forrólevegő q Légturbina r Előmelegített égéslevegő s Hulladékhő-körforgás az iszapszárításhoz t Áramleadás a hálózatba Ur 24 25

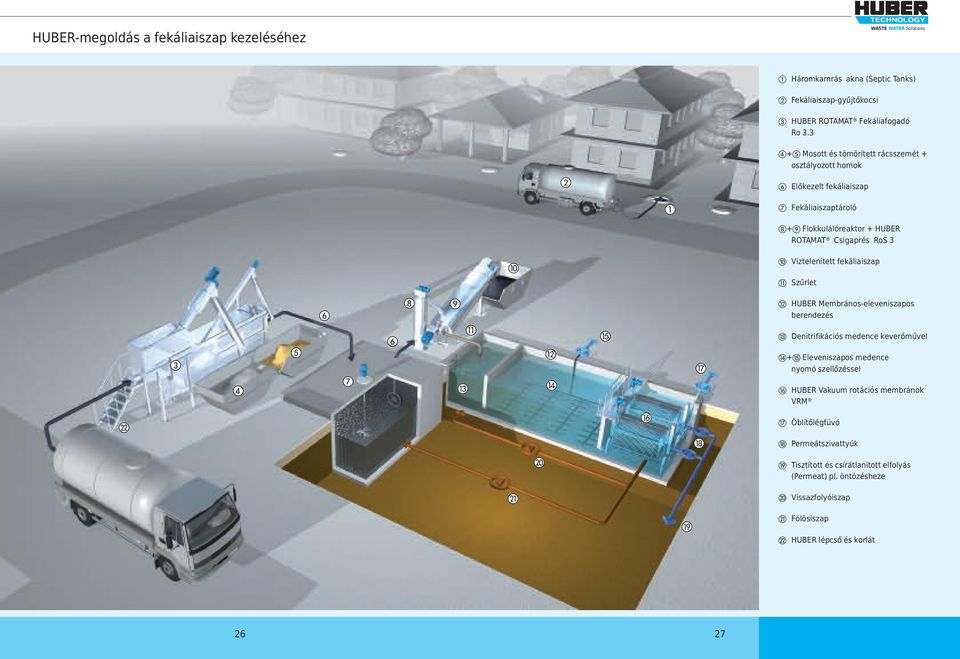

14 HUBER-megoldás a fekáliaiszap kezeléséhez a Háromkamrás akna (Septic Tanks) b Fekáliaiszap-gyűjtőkocsi c HUBER ROTAMAT Fekáliafogadó Ro 3.3 d+e Mosott és tömörített rácsszemét + osztályozott homok f Előkezelt fekáliaiszap g Fekáliaiszaptároló h+i Flokkulálóreaktor + HUBER ROTAMAT Csigaprés RoS 3 j Víztelenített fekáliaiszap k Szűrlet Uv Ur l HUBER Membrános-eleveniszapos berendezés m Denitrifikációs medence keverőművel n+o Eleveniszapos medence nyomó szellőzéssel p HUBER Vakuum rotációs membránok VRM q Öblítőlégfúvó r Permeátszivattyúk Ut s Tisztított és csírátlanitott elfolyás (Permeat) pl. öntözésheze Uu t Vissazfolyóiszap Us u Fölösiszap v HUBER lépcső és korlát 26 27

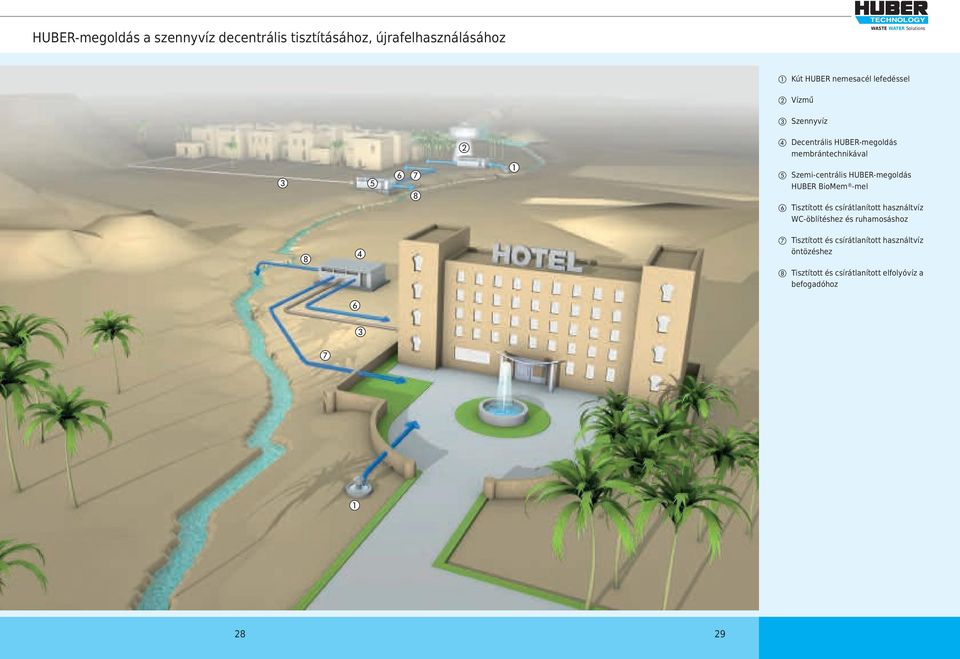

15 HUBER-megoldás a szennyvíz decentrális tisztításához, újrafelhasználásához a Kút HUBER nemesacél lefedéssel b Vízmű c Szennyvíz d Decentrális HUBER-megoldás membrántechnikával e Szemi-centrális HUBER-megoldás HUBER BioMem -mel f Tisztított és csírátlanított használtvíz WC-öblítéshez és ruhamosáshoz g Tisztított és csírátlanított használtvíz öntözéshez h Tisztított és csírátlanított elfolyóvíz a befogadóhoz 28 29

16 HUBER-megoldás az újrafelhasználással történő decentrális vagy szemi-centrális szennyvízkezeléshez a Szennyezett víz hozzáfolyása b HUBER ROTAMAT Kompaktberendezés Ro 5 c Mosott és tömörített szitaszemét d Osztályozott homok e+f Előtisztított szennyvíz + tároló- és kiegyenlítő tartály g HUBER Membrános elveniszapos levegőztető berendezés h Denitrifikációs medence keverőművel i Levegőztető medence nyomó szellőzéssel j Nyomólégfúvó k HUBER Membrános eleveniszapos levegőztetés VRM Ut Us l Öblítőlégfúvó m Permeátszivattyú n Tisztított, csírátlanított és újrafelhasználható elfolyó víz (Permeát) o Visszafolyó iszap p Fölösiszap q HUBER ROTAMAT csigaprés RoS 3Q Ur r Víztelenített iszap s Szűrlet t HUBER lépcső és korlát 30 31

17 HUBER-megoldás ThermWin a nyers szennyvízből történő hővisszanyeréshez a Szennyvízcsatorna b Szennyvízcsatorna szűrőberendezéssel és tápszivattyúval c HUBER Szennyvíz-hőcserélő RoWin d Hőszivattyú 32 33

18 HUBER-megoldás TubeWin a nyers szennyvízből történő hővisszanyeréshez a HUBER TubeWin Csatorna-hőcserélő a szennyvízcsatornában b Hőszivattyú 34 35

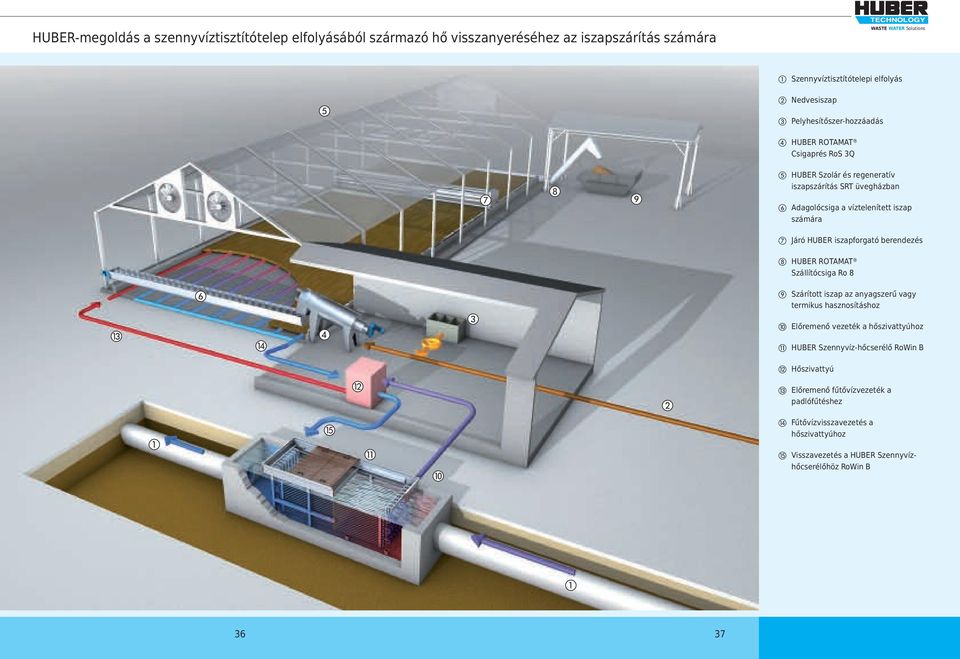

19 HUBER-megoldás a szennyvíztisztítótelep elfolyásából származó hő visszanyeréséhez az iszapszárítás számára a Szennyvíztisztítótelepi elfolyás b Nedvesiszap c Pelyhesítőszer-hozzáadás d HUBER ROTAMAT Csigaprés RoS 3Q e HUBER Szolár és regeneratív iszapszárítás SRT üvegházban f Adagolócsiga a víztelenített iszap számára g Járó HUBER iszapforgató berendezés h HUBER ROTAMAT Szállítócsiga Ro 8 i Szárított iszap az anyagszerű vagy termikus hasznosításhoz j Előremenő vezeték a hőszivattyúhoz k HUBER Szennyvíz-hőcserélő RoWin B l Hőszivattyú m Előremenő fűtővízvezeték a padlófűtéshez n Fűtővízvisszavezetés a hőszivattyúhoz o Visszavezetés a HUBER Szennyvízhőcserélőhöz RoWin B 36 37

20 HUBER-megoldás a víz újrafelhasználásához és a hővisszanyeréshez a Solution 1: Szürkevíz-kezelés HUBER GreyUse b Solution 2: HUBER Teljes víz kezelés c Solution 3: HUBER TubeWin Csatorna-hőcserélő d Solution 4: Szennyvízcsatornából nyert hő HUBER ThermWin e Solution 5: Szennyvízből nyert hő HUBER RoWin 38 39

21 HUBER-megoldás vágóhidak és húsfeldolgozó üzemek számára a Mosóvíz b HUBER ROTAMAT csigaszűrő Ro 9 c Gyomortartalom Uu Uv Ut d ROTAMAT Rácsszeméttömörítő Ro 7 e Termelési szennyvíz f HUBER ROTAMAT Szűrőberendezés Ro 2 Us g Keverő- és kiegyenlítő medence h+ i+j Vegyszeradagolás + HUBER Nyomáscsökkentőflotációberendezés HDF + elfolyás Uu Uv Uu Uv Ur k+l HUBER Membrános eleveniszapos levegőztető berendezés + Vakuum rotációs membránok VRM m Használtvíz n+o Visszafolyóiszap + felesiszap p Pelyhesítőszer hozzáadás q ROTAMAT Tárcsás sűrítő RoS 2S r Flotált iszap s HUBER ROTAMAT Csigaprés RoS 3 t Víztelenített iszap u Tömörített szitálat v HUBER ROTAMAT Szállítócsiga Ro

22 HUBER-megoldás tejüzemek számára a Mosóvíz b HUBER ROTAMAT Körhomokfogó HRSF c+d COANDA Homokmosóberendezés RoSF 4 + hasznosítható homok Uv Uv Ut Uu Ur e Termelési szennyvíz f+g HUBER ROTAMAT Szűrőberendezés Ro 2 + tömörített szitálat h Keverő- és kiegyenlítőmedence i+j Vegyszeradagolás + csőreaktor k+l HUBER Nyomáscsökkentőflotációberendezés HDF + elfolyás m+n HUBER Membrános eleveniszapos levegőztető berendezés + Vakuum rotációs membránok VRM o Használt víz Us p Fölösiszap q Pelyhesítőszer hozzáadás r HUBER ROTAMAT Tárcás sűrítő ROTAMAT RoS 2S s Flotált iszap t+u HUBER ROTAMAT Csigaprés RoS 3+ víztelenített iszap v HUBER ROTAMAT Csigaszállító Ro

23 HUBER-megoldás sörgyárak és italgyártó üzemek számára a Nyers szennyvíz b ROTAMAT Szűrőcsiga Ro 9 c Finomszűrés ROTAMAT Szűrődobbal RoMesh d HUBER Membrános eleveniszapos levegőztető berendezés e HUBER Membrános eleveniszapos levegőztetés VRM f Újrafelhasználható használtvíz g Visszafolyó- és fölösiszap h Pelyhesítőszer-állomások i Iszapsűrítés ROTAMAT Tárcsás sűrítővel RoS 2S j Iszapvíztelenítés ROTAMAT Csigapréssel RoS 3 k Szűrlet l Mosott és tömörített rácsszemét m Víztelenített iszaplepény n Rácsszemétszállítás a ROTAMAT szállítócsigával Ro

24 HUBER-megoldás a textil- és bőripar számára a Nyers szennyvíz b ROTAMAT Kompaktberendezés Ro 5 komplett mechanikus tisztítás c ROTAMAT Membrane Screen RoMem finomszűrés d Pelyhesítőszer /vegyszer hozzáadása e Csőreaktor Ur Us f HUBER Nyomáscsökkentős flotáció HDF g CONTIFLOW Homokszűrő h HUBER Membrános eleveniszapos levegőztető berendezés i HUBER Membrános eleveniszapos levegőztetés VRM j Használt víz k Flotált- és fölösiszap l HUBER Drainbelt DB Iszapsűrítés Ut Us m ROTAMAT Csigaprés RoS 3 Iszapvíztelenítés n HUBER Szalagszárító BT Iszapszárítás o Távozó levegő mosóberendezés és biofilter p Rácsszemét / Szitaszemét q Leválasztott homok r ROTAMAT Szállítócsiga Ro 8 Rácsszemétszállítás s HUBER Plató, lépcső, létra és korlát t HUBER Nemesacél aknafedél 46 47

25 HUBER-megoldás papírgyártó üzemek számára a Üzemi víz hozzáfolyás b+c HUBER Körberfutó fésűs rács RakeMax + Rácsszemét-mosóprés HUBER WAP d Elfolyás a fatárolótól e HUBER ROTAMAT Finomrács Ro 1 Us Uu f+g HUBER Körhomokfogó ROTAMAT HRSF + HUBER COANDA Homokmosó berendezés RoSF 4 h Erősen szennyezett szennyvíz i HUBER ROTAMAT Szűrőberendezés Ro 2 j Szálas anyagot tartalmazó szennyvíz Ut k Szűrődob RoMesh l+m+n Vegyszer hozzáadás + Csőreaktor + HUBER Nyomáscsökkentős flotációberendezés HDF Ur o+p HUBER Membrános eleveniszapos levegőztető berendezés + Vakuum rotációs membránok VRM Uv q Használt víz r+ s+ t Fölösiszap + rostos iszap + iszaptároló u Pelyhesítőszer hozzáadás v HUBER ROTAMAT Csigaprés RoS 3 Uu 48 49

26 HUBER-megoldás a szerves hulladékok kezelésére a+ b Fogadóbunker + tartály a zsírleválasztó tartalmának HUBER lefedéssel c Aprító + fémleválasztó d Pulper (pépesítő) e HUBER ROTAMAT Kompaktberendezés Ro 5 f HUBER Mosóprés WAP/SL g HUBER COANDA Homokmosó berendezés RoSF 4 h STRAINPRESS Idegenanyag leválasztó i+j Fermentáló +Gáztartály + Gázfáklya k Blokk-fűtőerőmű l HUBER ROTAMAT Csigaprés RoS 3 m HUBER Szalagszárító BT Uu Ur n+o Biofilter + szárazanyag-silo Ut p Hulladékhő-körforgás q Szennyvíztartály HUBER lefedéssel Uv r+s+t Vegyszer hozzáadás + Csőreaktor + HUBER Nyomáscsökkentős flotációberendezés HDF u Üzemi víz tartály v Flotált iszap Ur 50 51

27 HUBER-megoldás az ásványi hulladékok kezelésére a Fogadóbunker b HUBER Puffertartály ROTAMAT RoSF 7 c HUBER Mosódob ROTAMAT RoSF 9 d HUBER Szitálattömörítő ROTAMAT RoSF/XXL e Mosott és tömörített durva anyag f Mosóvíztartály g HUBER COANDA Homokmosó berendezés RoSF 4 h Hasznosítható homok i HUBER ROTAMAT Szűrőberendezés Ro 2 Ut j HUBER ROTAMAT Hosszúhomokfogó Ro 6 k Osztályozott homok l+m Vegyszer hozzáadás + Csőreaktor n Ülepítő tartály o HUBER Nyomáscsökkentő flotációberendezés HDF p Üzemi víz tartály HUBER lefedéssel Ur q Iszaptartály r+s Csigaprés ROTAMAT RoS 3 + víztelenített iszap Us t HUBER Lépcső és korlát 52 53

28 HUBER-megoldás a műanyagipar számára a Keverő- és kiegyenlítő medence (nyers szennyvíz) b ROTAMAT Kompaktberendezés Ro 5 c Tömörített, víztelenített durvaanyagok d Szediment / homok e STRAINPRESS Idegenanyag leválasztó SP 4 f Szálas- / Finomanyagok g Puffertank szivattyús előtét h Csőreaktor i Vegyszerhozzáadás j HUBERNyomáscsökkentő flotációberendezés HDF k Folyamatvíz / biológia szivattyús előtét l Folyamatvíz-visszavezetés m Tápanyagadagolás MBR-folyamat Ut Us Ur n HUBER Membrános eleveniszapos levegőztető berendezés o Vákuum rotációs membránok VRM p Iszapgyűjtőtartály (Flotált iszap / biológiából származó felesiszap ) Uu q Pelyhesítőszer hozzáadása r ROTAMAT Csigaprés RoS 3 s ROTAMAT Teknőláncos szállítócsiga Ro 8t t Víztelenített iszap u Permeát az újrafelhasználáshoz vagy bevezetéshez 54 55
