1 Magyar Víz- és Szennyvíztechnikai Szövetség MaSzeSz Szakaszos üzemű szennyvíztisztítási technológiák SZAKMAI NAP szeptember 19. Az SBR technológia üzemeltetési tapasztalatai az Érdi Szennyvíztisztító Telepen Varga Csaba, Katona Edit Érd és Térsége Csatorna-szolgáltató Kft.

2 Érd és Térsége Csatorna-szolgáltató Kft. Érd, Diósd, Tárnok települések szennyvízelvezetése és tisztítása A szennyvíztisztító telep KEOP pályázat keretén belül 2013-ban került átadásra LE és m 3 /d kapacitású telep Működési terület 89,89 km 2 Csatorna hálózat (gravitációs, nyomott, bekötővezeték) fm Közterületi átemelő telep 90 db Házi beemelő db

Érdi szennyvíztelep AKKOR és MOST 15000 m 3

3 Érdi szennyvíztelep AKKOR és MOST m 3 /d 2013 Szakaszos betáplálás (SBR) Mezofil iszaprothasztás / biogáz termelés, hasznosítás m 3 /d 2006 Folyamatos betáplálás

4 Érdi szennyvíztisztító telep vízvonali folyamatábra Kovács Dávid ÉTCS Kft. Erzsébet úti Átemelő (2db) Léüzemi Átemelő Mecset úti Átemelő Ágnes úti Átemelő CSURGALÉK ÉS CSAPADÉK ÁTEMELŐ F O G A D Ó M E D E N C E RÁCS Gépi 2db 2520 m 3 /h Kézi 1db 2520 m 3 /h HOMOKFOGÓ Homokmosó 2db 2520 m 3 /h OSZTÓMŰ 1333 m 3 /h C-TECH (4db) Szelektor (6db/reaktor minden C- Tech medencében) Térfogat 1 db reaktorban 6x98 m 3 ELŐÜLEPÍTŐ Térfogata 836 m 3 FÖLÖSISZAP 5172 kg sz.a./d 1%-os iszapkoncentráció esetén: 517 m 3 /d NYERSISZAP 3919 kg sz.a./d 2,5%-os iszapkoncentráció esetén: 157 m 3 /d Csapadékgyűjt ő (3db) V össz. = m m 3 Terhelése: 3800 m 3 /h esőzés után 30 perccel C-TECH medence (4db) Térfogata: 4x3921 m 3 Recirkulált iszap: 4x2928 m 3 /d Fúvó 5 db 3315 Nm 3 /h/db Qd= = m 3 /d Qcsúcs=1.333 m 3 /h KLÓROZÓ 230 m 3 Végátemelő Térfogata=100m 3 Hozam=1.333 m 3 /h/reaktor Duna 4db Szivattyú Legalább 4x1400m 3 /h

5 Érdi szennyvíztisztító telep iszapvonali folyamatábra Kovács Dávid ÉTCS Kft. ELŐÜLEPÍTŐ Nyersiszap mennyiség 3919 kg sz.a./d 2,5%-os iszapkoncentráció esetén: 157 m 3 /d Elvételi kapacitás: 2x47,3 m 3 /h C-TECH Fölösiszap mennyiség 5172 kg sz.a./d 1%-os iszapkoncentráció esetén: 517 m 3 /d Elvételi kapacitás: 4x300 m 3 /h HOMOGENIZÁLÓ Térfogata:300 m 3 Összesen: 9091 kg sz.a./d 1,35%-os iszapkoncentráció esetén: 674 m 3 /d KAZÁN 2db GTE-30 típus Névleges telj.: 300kW 3db 37,4 m 3 /h Szivattyú GÉPI SŰRÍTŐ 2 db PANELKO típusú szalagos iszapsűrítő, kevert iszap flokkulátorral, polielektrolit használatával. 2x460 kg sz.a./h 1,3%-os iszapkoncentráció esetén: 2x35 m 3 /h BIOGÁZ 3430 kg lebontott sz.a. Keletkezett biogáz: Nm 3 /d Metán tartalma 60% GÁZMOTOR 2db Motorgas MGM 250 MAN 2x253 kw teljesítmény FÁKLYA 150 Nm3/h SŰRÍTETT ISZAPTÁROZÓ Gépi sűrítés után 6,0%- os iszapkoncentráció. Térfogat: 150 m 3 Kapacitás: 150 m 3 /d GÁZTARTÁLY 660 m 3 ROTHASZTÓ 2db Térfogat:2x1.590 m 3 Kapacitás: kg sz.a./d 6%-os iszapkoncentráció CSURGALÉK ÉS CSAPADÉK ÁTEMELŐ Csurgalékvíz: Max. 885 m 3 /d Átemelő: 3db m 3 /h-s teljesítmény KIGÁZOSÍTÓ MEDENCE Térfogat:305 m kg sz.a./d 3,8%-os iszapkoncentráció esetén: 150 m 3 /d KONTÉNER 4x8 m 3 VÍZTELENÍTŐ 1 db PANELKO prés. 2 db DEWA NP-D 11L prés. 2db Polielektrolit berendezéssel. Hidraulikai kapacitás: 3x10 m 3 /h Sz.a. kapacitás 3x360 kg sz.a./h A préselt iszap szárazanyag tartalma: minimum 16 % Max. 23,8 m 3 /d iszaplepény

6 C-TECH reaktorok 4 db 3916 m 3 -es reaktor tér Egy cikluson belül töltés/levegőztetés, ülepedés, dekantálás Ciklus idő 177 perc (180 perc?) 45 perces időeltolódásban a reaktorok egymáshoz viszonyítva Oldott oxigén profilú mélylevegőztetés, keverők nélkül Recirkuláltatott iszap a szelektorba vezetve Mozgó dekanterek Fölözés hiánya

7 C-TECH reaktor ciklusa C-TECH fázis Levegőztetés / Töltés Ülepedés Dekantálás Folyamatok Ráfolyási zsilip nyitva Recirkuláció, a szelektorba Levegőztetés (szelektor levegőzetés) Reaktor töltése, levegőztetése és az iszap recirkuláció szünetel Dekanter a vízfelszínnél várakozik Dekanter lefele halad a beállított alsó értékig Fölösiszap elvétel a ciklus végén

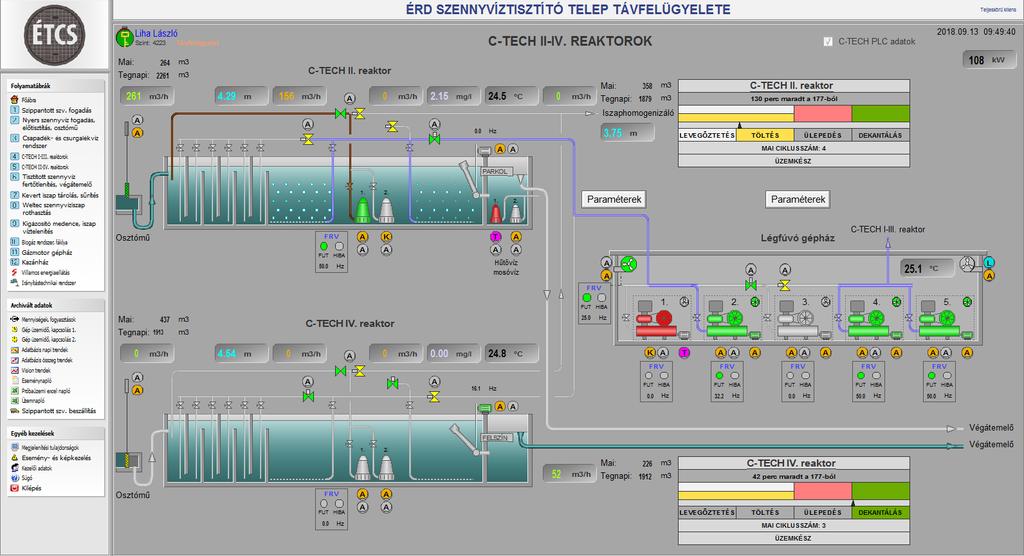

8 C-TECH reaktorok

9 C-TECH reaktor ciklus paraméterezhetőségek Töltés, levegőztetés, iszaprecirkuláció indítás/leállítás idejének megadása (általában nem szükséges módosítani) Fölösiszap elvételek mennyiségét, gyakoriságát Levegőztetés módja (DO szabályozás, pulzáló) Levegőztetés célértékeit és azok időtartamát Alsó dekantálási szint, minimális dekantálási szint Rövid karbantartás/reaktor kizárása

10 Idegen víz okozta hidraulikai terhelés Domborzati viszonyai miatt nagy mennyiségű csapadék víz a gyűjtő hálózatban Illegális csapadék víz bevezetések Téli olvadék vizek (biológiai műtárgy hirtelen hűtése) A biológiai medencék hidraulikai tehermentesítése miatt befolyóvíz leválasztása történik. Záporvíz tároló medencék (2210 m m m 3 ) Árapasztó zsilipek %-os szabályozása a befolyó mennyiség függvényében Leválasztott vízmennyiség visszatöltése az éjszakai minimum befolyó ideje alatt

11 Idegen víz okozta hidraulikai terhelés beérkező szennyvíz diagram beérkező szennyvíz diagram 2100 m 3 /h beérkező szennyvíz mennyiség zivatar után

12 Hidraulikai kiegyenlítés Gyűjtő hálózat végátemelő szivattyúinak frekvencia váltós lineáris vezérlése Állandó akna vízszintre szabályozott üzemelés. Egyenletes terhelés a telepre. Energia megtakarítás. Csapadékvíz leválasztás / visszatöltés hatékonyságának növelése 220 m 3 /h helyett m 3 /h visszatöltési sebesség Automatikus leválasztás / visszatöltés befolyó szennyvíz mennyiség és csapadéktároló szint alapján

13 Magas reaktor szint okozta dekantálási problémák Dekanter adatai 80,36 mm/perc/100 Hz Dekantálási sebesség medence szintre szabályozott (10-30 Hz) Dekanter hossza 9,7 m Dekantált mennyiség ( ) m 3 /h, maximális töltési szintnél 1200 m 3 /h (40 Hz) Rosszul ülepedő iszapnál a dekanter bukóélterhelése okozhatja az iszappelyhek felszívását. Elfolyó vízminőség zavarossága Tisztított szennyvíz technológiai vízfelhasználásának korlátozottsága (dobszűrő beépítése folyamatban)

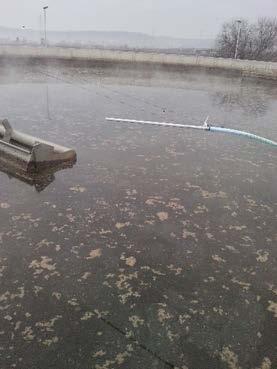

14 C-TECH medence iszapülepedést befolyásoló tényezők

15 Iszapülepedés mérése Cerlic Multi Tracker kézi iszapszintmérő műszer

16 Iszapülepedés mérése Dekantálható vízmélység változása 45 perc ülepedés alatt [cm] centiméter perc

17 Eleveniszap ülepedőképességére negatívan ható tényezők kompenzálása különféle lehetőségekkel Ami ellen nem tehetünk: Hőmérséklet - téli időszak Zsír- és olajtartalom zsírfogó hiánya Ismeretlen eredetű szennyezés a befolyó szennyvízben Ami ellen tehetünk: Szeptikus hatás berohadt szennyvíz, csurgalékvíz Fonalasodás Csökkentésük vegyszeradagolással

18 Oldott oxigénszint (mg/l) drasztikus csökkenése ismeretlen eredetű szennyezés a befolyó szennyvízben Folyamatos közületi bebocsátó ellenőrzés az inhibíciós hatások csökkentése érdekében

19 Vegyszeradagolás A telep átadásakor nem rendelkezett fonalasodás elleni szer tárolására és adagolására alkalmas berendezésekkel ben tartályból történt a kezelés (polialumínium-klorid) 2016-ban kiépült a végleges vegyszeradagoló rendszer Vas(III) tartalmú vegyszer adagolási helye az első szelektor cella Vasat nem tartalmazó vegyszer adagolási helye a recirkulációs vezetékbe

20 Vegyszeradagolás A telep átadásakor nem rendelkezett fonalasodás elleni szer tárolására és adagolására alkalmas berendezésekkel ben tartályból történt a kezelés (polialumínium-klorid) 2016-ban kiépült a végleges vegyszeradagoló rendszer Vas(III) tartalmú vegyszer adagolási helye az első szelektor cella Vasat nem tartalmazó vegyszer adagolási helye a recirkulációs vezetékbe

21 Vegyszeradagolás kísérlet Nanotechnológiás vegyszer adagolás december április 8. között tartott a kísérlet

22 Vegyszeradagolás kísérlet Nanotechnológiás vegyszer adagolás december április 8. között tartott a kísérlet

23 Vegyszeradagolás kísérlet Nanotechnológiás vegyszer adagolás

24 Baktériumtenyészet adagolási kísérlet Cél a fonalas mikroorganizmusok visszaszorítása, az iszap ülepedési tulajdonságainak javítása volt. A termék különféle célszerűen összeválogatott mikroorganizmusok keveréke, mely környezetbarát természetes hordozóanyagra van felhordva. A baktériumtörzseket kifejezetten szennyvíztisztítási célra, a szennyvíztisztító eleveniszapos medencéjében történő használatra gyártották. A törzseket természetes úton válogatták, és nem genetikailag előállítottak illetve módosítottak. A terméket 11,3 kg-os nettó súlyú műanyag vödörben szállították, melyben 50db egyenként 227g-os azonnal oldódó vízoldható tasakban. A tasakokat a levegőztetőbe kézzel kell bedobni. A külső borítás rövid idő (néhány perc) alatt feloldódik, és a benne levő termék a levegőztetés alatt uralkodó turbulens viszonyok következtében elkeveredik.

25 Nanotechnológiás vegyszer adagolás Kísérletek összegzése Az alacsony szennyvízhőmérséklet maga után vonja az ülepítés végén kialakuló magas iszapszintet, kis iszapszint vízfelszín távolságot és ennek következményeként az eleveniszap kisodródást. Lehet, hogy a Nanotechnológiás vegyszer adagolás a jelenséget kis mértékben enyhítette, de azt nem szüntette meg. Baktériumtenyészet adagolási kísérlet Az adagolás nem hozott az érintett medence üzemében érzékelhető javulást. Az iszap ülepedőképessége nem javult, ill. az iszapindex értékei a szokványos tartományban a szokványos módon változtak. Javulást mutatott ugyanakkor a forgalmazó által végeztetett mikroszkópi vizsgálat.

26 Köszönjük megtisztelő figyelmüket! Érd és Térsége Csatorna-szolgáltató Kft. Varga Csaba Telepvezető helyettes Katona Edit Műszaki ügyintéző
