1 MEMBRÁNTECHNOLÓGIAI SZAKMAI NAP MASZESZ - Budapest MBR TECHNOLÓGIA ALKALMAZÁSA A SZENNYVÍZTISZTÍTÁSBAN LEAP-MBR és LEAP-PRIMARY működése és jellemzői Serény József Envirosys Kft

2 Hagyományos és MBR szennyvíztisztítás technológiai folyamata 2

3 Innovatív szennyvíz-előtisztítás MBR technológiához MBR technológia szükséges kiegészítő szennyvíz előtisztítója: Finomszűrő: forgó dobszűrő 1 2 mm-es perforációval automatikus nagynyomású mosóberendezéssel Kompakt szűrő berendezés µm-es szűrő-szalaggal:

4 Mi a LEAPprimary Innovációs megoldás a szennyvíz előtisztítására Előülepítés és finom szűrés funkció együtt kis helyigénnyel Kombinálja a szilárd- és szálas anyagok leválasztását, sűrítését és víztelenítését egyetlen kompakt egységben

5 Leválasztás mechanizmusa A befolyó szennyvízből leválasztott szilárdanyag előszűrő réteget képez a szűrőszalag-hálón A TSS/BOI5 eltávolítás a szűrőréteg vastagodásával növekszik, ami a szűrőszalag sebességétől függ Jellemző paraméterek: - Befolyó térfogatáram - Szennyvíz TSS koncentráció - Szalag sebesség - Szűrőszalag hálóméret 40% 200 µm 50% 150 µm 60% 100 µm 70% 50 µm 80% 20 µm % lebegőanyag leválasztás A szalag tipikus hálómérete 350 µm kommunális alkalmazásnál 5

6 Előülepítés helyett LEAP Primary Befolyó TSS előszűrletet képez a szűrőszöveten TSS eltávolítás: 20-30% BOI5 eltávolítás: 40-60% Iszapleválasztás sűrítve Gravitációs szennyvízelvezetés BE Szennyvíz KI Sűrítés Iszap KI 6

Integrált sűrítés és víztelenítés Leválasztott iszap sűrítés 4-6% szárazanyag tartalomra Sűrített iszap tovább víztelenítése csigáspréssel 20-30%

7 Integrált sűrítés és víztelenítés Leválasztott iszap sűrítés 4-6% szárazanyag tartalomra Sűrített iszap tovább víztelenítése csigáspréssel 20-30% szárazanyag tartalomra Szagok eltávolításához csőcsatlakozás a berendezés tetején Iszap gyűjtés, továbbítás Sűrítés Csigásprés víztelenítés Szűrlet Iszap kiadás 7

8 Borovnica (SLO) 1200 m3/d LEAP Primary 500µm - 2x 90 m3/h 8

9 Biológiai tisztítás Membrán-technológiával MBR LEAP MBR

10 Membrán Bioreaktor (MBR) Eleven- Iszapos biológiai tisztítás MBR Membrán Szűrés Stabil Biológiai Tisztítási technológia Abszolút lebegőanyag Eltávolítás / visszatartás

11 ZW MBR rendszer folyamatábra Tisztított víz Permeátum/Backpulse szivattyú Kommunális szennyvíz Durva rács Homok/zsír fogó Finom rács Biológiai medencék Anoxikus Aerob NaOCl MC1 Backpulse tartály Membrán medence ZW500d Biológiai fúvó Iszapelvétel Membrán fúvó Recirkulációs szivattyú

MBR technológia dióhéjban Szelektoros biológiai tisztítás 8-10 g/l > iszapkoncentráció, 25 d > iszapkor Fázisszétválasztás ülepítés helyett ultraszűréssel: - pórusméret 0.04-0.

12 MBR technológia dióhéjban Szelektoros biológiai tisztítás 8-10 g/l > iszapkoncentráció, 25 d > iszapkor Fázisszétválasztás ülepítés helyett ultraszűréssel: - pórusméret µm, - kívülről befelé áramló tökéletes szűrés - kiváló vízminőség - lebegőanyag teljes visszatartása - baktériumok teljes, vírusok csaknem teljes visszatartása, Biológiai tisztítás finombuborékos mélylevegőztetéssel, szagmentesen Nincsenek ülepíthetőségi korlátok 3-4-szeres iszapkoncentráció kis reaktor térfogatok Bemerülő membránokkal fázisszétválasztás az utolsó bioreaktorban Kompakt telepkialakítás

13 Szűrési spektrum

14 MBR Gépészet - Energiahasználók Anox Keverő RAS cirkuláció Permeátum szivattyúzás Misc 1% Anoxic Mixing 11% Permeate Pumping 5% RAS Pumping 12% Biológiai Levegőztetés Membrán Levegőztetés Membrane Aeration 20% Bio Process Aeration 51%

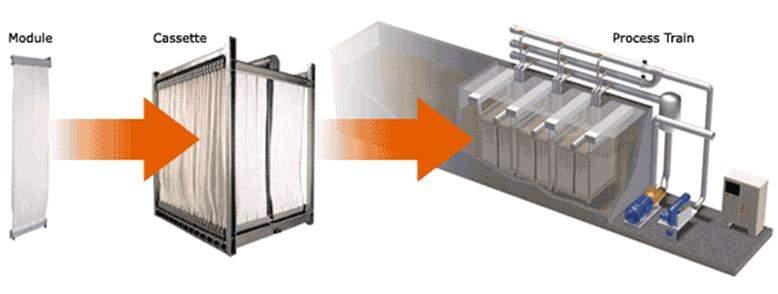

15 Fiber ZW500D 48M Membránszűrés felépítése

16 ZW500 Bemerülő membrán levegőztetés tisztítási megoldások Ciklikus levegőztetés: Budakeszi 3110 m3/d LEAP MBR levegőztetés: Novo Mesto (SLO) 8100 m3/d EU Project My project díjas

Ciklikus levegőztetés működése 10-10 és 10-30

Egylépcsős durva buborék diffusor Kis méretű gömb

17 Ciklikus levegőztetés működése és ciklikus levegőztetés Kettő levegőcsatlakozás kazettánként Kettő levegőcső csatlakozás medencénként, nyitás-zárás ciklikus szelepekkel Egylépcsős durva buborék diffusor Kis méretű gömb alakú buborék Nagy mennyiségű levegő igény GE Products in Wastewater Slide 17

levegőcső LEAP-Hi; LEAP-Lo üzemelés Több-lépcsős durva buborék Nagy

18 LEAPmbr levegőztetés működése Folyamatos kazetta levegőztetés Kazettánként egy levegő csatlakozás Membrán medencénként egy levegőcső LEAP-Hi; LEAP-Lo üzemelés Több-lépcsős durva buborék Nagy gomba-fej buborék képzés 30% energia megtakarítás GE Products in Wastewater Slide 18

19 A membrán-tisztító súroló levegő buborék képzés LEAPmbr Levegőztetés Ciklikus Levegőztetés

20 LEAPmbr levegőztetés előnye Eco- Levegőztetés LEAPmbr AT ADF 10/30 30 % LEAP-Lo > ADF Ciklikus szelepekkel + változtatott levegő szállítás Változtatott levegő szállítás 10/10 30 % LEAP-Hi 30% Levegőmennyiség csökkenés GE Products in Wastewater Slide 20

21 NOVO MESTO (SLO) MBR 8100 m3/d EU Project My Project díjas létesítmény 21

22 MEMBRÁN KAZETTA TELEPÍTÉS 22

23 NOVO MESTO (SLO) MBR 8100 m3/d MEMBRÁN GÉPHÁZ KOMPLETT 23

24 NOVO MESTO (SLO) MBR 8100 m3/d TISZTÍTOTT VÍZ MINŐSÉG 24

25 NOVO MESTO (SLO) MBR 8100 m3/d MEMBRÁN MEDENCÉK CIKLKUS LEVEGŐZTETÉSSEL 25

26 BUDAKESZI LEAP-MBR: 3110 m3/d MEMBRÁN MEDENCÉK LEAP LEVEGŐZTETÉSSEL 26

27 BUDAKESZI LEAP-MBR: 3110 m3/d MEMBRÁN GÉPHÁZ PERMEÁTUM RENDSZER 27

28 BUDAKESZI LEAP-MBR: 3110 m3/d BIOLÓGIAI és MEMBRÁN FÚVÓGÉPHÁZ 28

29 BUDAKESZI LEAP-MBR: 3110 m3/d TISZTÍTOTT SZENNYVÍZ ONLINE MÉRÉS Zavarosság Nitrogén formák 29

30 BUDAKESZI MBR SZENNYVÍZTISZTÍTÓ TELEP 3110 m3/d 30

31 Köszönöm a figyelmüket SERÉNY JÓZSEF Lampl Hugó díjas Envirosys Kft 2092 Budakeszi Kerekmező u. 15. T/F: M: E: office@envirosys.hu
