1 GÉPÉSZETI, VILLAMOS ÉS AUTOMATA BERENDEZÉSEKNÉL JELENTKEZŐ PROBLÉMÁK ÉS AZOK KEZELÉSE KIS-ÉS KÖZEPES SZENNYVÍZTISZTÍTÓ TELEPEK TÉLI ÜZEME SZAKMAI NAP Magyar Víz- és Szennyvíztechnikai Szövetség december 5. Garai György Érd és Térsége Csatorna-szolgáltató Kft. atment+plant+in+winter&oq=sewage+treatment+plant+in+winter&gs_l=psyab psyab cw_5h3eye8#imgrc=9fsfklytgofmvm:

2 MI VÁLTOZIK TÉLEN? A LEVEGŐ HŐMÉRSÉKLETE A LEVEGŐ SŰRŰSÉGE MUNKAKÖRÜLMÉNYEK A VÍZ HŐMÉRSÉKLETE HIDEG, A VÍZ VISZKOZITÁSA A BIOLÓGIAI REAKCIÓK NAPPAL SEBESSÉGE RÖVIDÜLÉSE ÉV VÉGI SZABADSÁGOK KIADÁSA AZ OXIGÉN OLDHATÓSÁGA VÍZBEN A VEGYSZEREK OLDHATÓSÁGA VÍZBEN ÜLEPEDÉSI SEBESSÉG CSÖKKEN BIOLÓGIAI FOLYAMATOK SEBESSÉGE CSÖKKEN FŰTÉSI ENERGIAIGÉNY NŐ HÓELTAKARÍTÁSRA, CSÚSZÁSMENTESÍTÉSRE FORDÍTOTT IDŐ,

3 A SZENNYVÍZ HŐMÉRSÉKLETÉNEK VÁLTOZÁSA

4 AZ OXIGÉN OLDHATÓSÁGA VÍZBEN

5 A REAKCIÓSEBESSÉG VÁLTOZÁSA 10⁰C HŐMÉRSÉKLETCSÖKKENÉS: REAKCIÓSEBESSÉG FELEZŐDIK BIOLÓGIAI REAKCIÓK SEBESSÉGE 5⁰C ALATT NULLÁHOZ KÖZELÍT TIPIKUS VÍZ HŐMÉRSÉKLET: NYÁR: 25⁰C TÉL: 10⁰C A NITRIFIKÁCIÓ HŐMÉRSÉKLETÉRZÉKENY HA A VÍZHŐMÉRSÉKLET 10⁰C ALÁ CSÖKKEN A NITRIFIKÁCIÓ LEÁLL 15⁰C FÖLÉ KELL EMELKEDNIE A HŐMÉRSÉKLETNEK AZ ÚJRAINDULÁSHOZ

6 Forrás: Xylem: Diffused aeration design guide A SZERVESANYAG LEBONTÁS OXIGÉNIGÉNYE (kgo 2 /kg LEBONTOTT BOI 5 )

7 A LEVEGŐZTETÉS VILLAMOS ENERGIAIGÉNYÉNEK ÉVES VÁLTOZÁSA

8 ÓNOS ESŐ HATÁSA 15 vízhozam és vízhőmérséklet változása vízhőmérséklet bafolyó vízmennyiség m3/nap átlaghőmérséklet a III. C.Tech medencében befolyó vízhozam m3/nap 0 8

9 2500 ÓNOS ESŐ HATÁSA vízhozam és hőmérséklet ⁰C 11⁰C :03: :25: :47: :09: :31: :53: :15: :37: :59: :21: :43: :05: :27: :49: :11: :33: :55: :17: :39: :02: :24: :46: :08: :30: :52: :14: :36: :58: :20: :42: :04: :26: :48: :10: :32: :54: :16: :38: :00: :22: :44: :06: :28: :50: :12: :34: :56: :18: :40: :02: :24: :46: :08: :30: :52: :14: :36: :58: :20: :42: :04: :26: :48: :10: :32: :54:48 befolyó m3/h hőmérséklet 3. C.-tech 30 id. mozg. átl. (befolyó m3/h) 9 5

10 HOMOKFOGÁS HOMOKSZEMCSE ÜLEPEDÉSÉT A STOKES EGYENLET ÍRJA LE AZ ÜLEPEDÉSI SEBESSÉG HŐMÉRSÉKLETFÜGGŐ 25 FOKOS VÍZBEN KB. 1,5 SZERESE AZ ÜLEPEDÉSI SEBESSÉG A 10 FOKOS VÍZBEN KIALAKULÓ ÜLEPEDÉSI SEBESSÉGNEK Forrás:

11 ISZAP ÜLEPEDÉSI SEBESSÉGE Temperature and salt effects on settling velocity in granular sludge technology M.-K.H. Winkler a, J.P. Bassin a,b, R. Kleerebezem a, R.G.J.M. van der Lans a, M.C.M. van Loosdrecht a, * a Department of Biotechnology, Delft University of Technology, Julianalaan BC Delft, The Netherlands b Federal University of Rio de Janeiro, Chemical Engineering Program, Rio de Janeiro, Brazil

12 ISZAP ÜLEPEDÉSI SEBESSÉGE SÓKONCENTRÁCIÓ FÜGGVÉNYÉBEN Temperature and salt effects on settling velocity in granular sludge technology M.-K.H. Winkler a, J.P. Bassin a,b, R. Kleerebezem a, R.G.J.M. van der Lans a, M.C.M. van Loosdrecht a, * a Department of Biotechnology, Delft University of Technology, Julianalaan BC Delft, The Netherlands b Federal University of Rio de Janeiro, Chemical Engineering Program, Rio de Janeiro, Brazil

13 REÁLIS LEHETŐSÉG A VÍZ MELEGÍTÉSE? 4X

14 REÁLIS LEHETŐSÉG A VÍZ MELEGÍTÉSE? GŐZ INJEKTÁLÁS (ipari szennyvizek tisztításánál) SOLVING WINTER OPERATION PROBLEMS AT BIOLOGICAL WASTEWATER TREATMENT PLANTS Robert M. Stein - AWARE Environmental Inc. Edward C. Fiss - AWARE Environmental Inc.

15 A LEVEGŐ SŰRŰSÉGE

16 A VÍZHŐMÉRSÉKLETRE HATÓ TÉNYEZŐK A MEDENCÉK TÉRFOGATA (nagy víztömeg előny) LEVEGŐZETÉS MÓDJA (felületi levegőztetés, rotorok hátrány légbefúvás enyhén melegítő hatású) MEDENCÉK HŐSZIGETELÉSE, FEDÉSE (lassítja a lehűlést) METEOROLÓGIAI TÉNYEZŐK (szél hűtő hatása)

17 AZ ISZAPINDEX HŐMÉRSÉKLET FÜGGŐSÉGE Breisgauer Bucht szennyvíztisztító telep mérései DIASZÖVEG ÓBUDAI EGYETEM A fonalas baktériumok visszaszorítása az eleveniszapos tisztításban Horváth Gábor * - Dr. Oláh József ** * ACAT Kft. - ** Fővárosi Csatornázási Művek Rt.

18 ISZAPÜLEPEDÉSI INDEX MOHLMANN INDEX SLUDGE VOLUME INDEX (SVI) DILUTED SLUDGE VOLUME INDEX (DSVI) (HIGÍTOTT INDEX) JÓ SVI < 120 ml/g TŰRHETŐ 120 ml/g < SVI < 150 ml/g ROSSZ SVI > 150 ml/g ELŐFORDULHATNAK 300 ml/g FELETTI SVI ÉRTÉKEK

19 ELFOLYÓ VÍZ MENNYISÉG ÉS ZAVAROSSÁG A BUKÓÉL TERHELÉS NE LEGYEN NAGYOBB, MINT 10 m 3 /m.h (kb. 3 L/m.s vagy 24m 3 /m.nap)

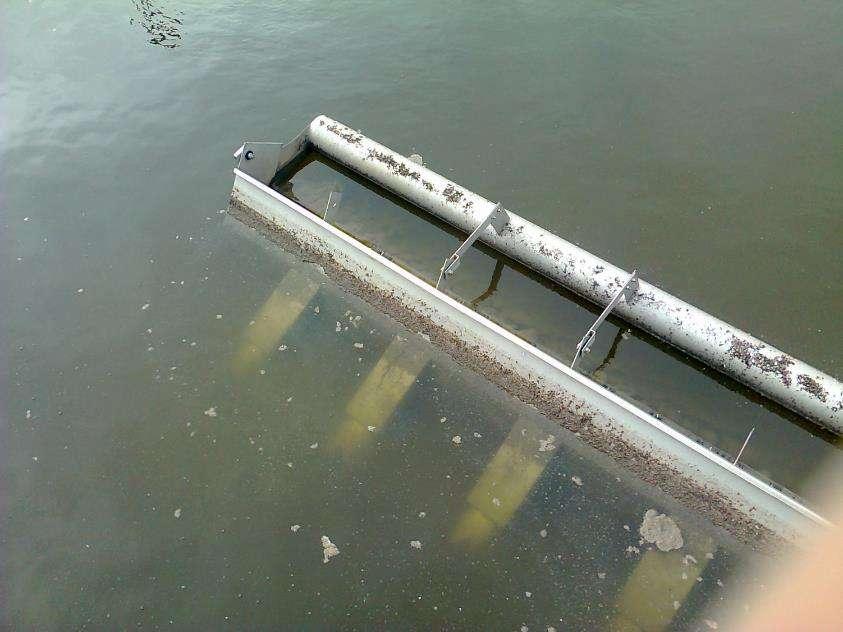

20 FELFÚVÓDOTT ISZAP

21 ISZAPSZINT MÉRÉSE UTÓÜLEPÍTÉS ALATT AZ ISZAPINDEX MÉRÉSE MELLETT HASZNOS AZ ÜZEMELTETŐ SZÁMÁRA AZ UTÓÜLEPÍTÉS SORÁN KIALAKULÓ ISZAPSZINT BEÉPÍTETT ISZAPSZINTMÉRŐ HORDOZHATÓ ISZAPSZINT MÉRŐ IGEN JELENTŐS KÜLÖNBSÉG LEHET A TÉLI ÉS NYÁRI ÜLEPEDÉSI TULAJDONSÁGOK KÖZÖTT FOTO: KATONA EDIT

22 AZ ISZAPFELFÚVÓDÁS OKAI ÓBUDAI EGYETEM JELLEMZŐEN TÉLEN: MICROTHRIX PARVICELLA NYÁRON: NOCARDIA (GORDONIA) OKOZ PROBLÉMÁT

23 FONALASODÁS ÉS NITRIFIKÁCIÓ MICROTHRIX PARVICELLA A TÉLI JELLEMZŐ FONALAS SZERVEZET A MICROTHRIX PARVICELLA ELLEN HATÉKONY LEHET AZ F/M ARÁNY (FAJLAGOS ISZAPTERHELÉS) NÖVELÉSE, EZ ISZAPKONCENTRÁCIÓ CSÖKKENTÉST IGÉNYEL A NITRIFIKÁCIÓ FENNTARTÁSA ÉRDEKÉBEN AZ ISZAPKONCENTRÁCIÓT TÉLEN NÖVELNI CÉLSZERŰ

24 Fonalak száma Kategória PALOCSAY ERZSÉBET ÉRDI SZENNYVÍZTISZTÍTÓ TELEP MICROTHRIX PARVICELLA Bejelölés néhány 1 igen kevés 2 kevés 3 közepes 4 sok 5 veszélyes zóna igen sok 6 x tömeges 7

25 AZ ISZAPFELFÚVÓDÁS OKAI ALACSONY OLDOTT OXIGÉN (DO) KONCENTRÁCIÓ A LEVEGŐZTETŐBEN ALACSONY F:M ARÁNY SZEPTIKUS SZENNYVÍZ (BEROTHADT SZENNYVIZEK HATÁSAI) TÁPANYAGHIÁNY A BEFOLYÓ SZENNYVÍZBEN (N, P) A BEFOLYÓ (NYERS) SZENNYVÍZ ALACSONY ph ÉRTÉKE MAGAS ZSÍR ÉS OLAJ TARTALMÚ SZENNYVÍZ ALACSONY SZENNYVÍZHŐMÉRSÉKLET TOXIKUS HATÁS ÓBUDAI EGYETEM Vízi Közmű és Környezetmérnöki Tanszék Víz- és szennyvíztisztítási technológiák BMEEOVKMHT1 Dr. Laky Dora, Dr. Szabo Anita

26 AZ ISZAPFELFÚVÓDÁS OKAI (egy amerikai forrás szerint) ÓBUDAI EGYETEM ACTIVATED SLUDGE MICROBIOLOGY PROBLEMS AND THEIR CONTROL Michael Richard, Ph.D. Sear-Brown Fort Collins, CO

27 A FONALASOK VISSZASZORÍTÁSA MEDENCEKIALAKÍTÁS: CSŐREAKTOR (KEVERT REAKTOR ELLENÉBEN) SZELEKTOR(SOR) A BIOLÓGIAI RENDSZER ELEJÉN RECIRKULÁCIÓS ARÁNY VÁLTOZTATÁSA EGY ÖKÖLSZABÁLY: 0,1 kg BOI 5 / kg iszap sz.a.*nap terhelés alatt várható fonalasodás A RECIRKULÁCIÓS SZIVATTYÚ SZABÁLYOZÁSA FREKVENCIAVÁLTÓVAL SEGÍTI A MAGAS F/M ARÁNY BEÁLLÍTÁSÁT

28 VEGYSZEREK FONALASODÁS ELLEN VAS ÉS/VAGY ALUMÍNIUM TARTALOM NINCS AZONNALI HATÁS LABORATÓRIUMI JAR TEST NEM ALKALMAS A HATÁS VIZSGÁLATÁRA TÖBB HETES ADAGOLÁS SZÜKSÉGES A HATÁS MEGJELENÉSÉHEZ RECIRKULÁCIÓHOZ CÉLSZERŰ ADAGOLNI EGYES TERMÉKEK ERŐSEN KORROZÍVAK (VASTARTALOM), ACÉLCSŐBE A VEGYSZEREK NEM FAGYÁSI, ADAGOLHATÓAK KRISTÁLYOSODÁSI HŐMÉRSÉKLETÉT FIGYELEMBE KELL VENNI

29 INNOVATÍV NANOTECHNOLÓGIÁS VEGYSZEREK AZONNALI HATÁS LÁTHATÓ LABORATÓRIUMI KÍSÉRLETI ADAGOLÁSKOR NAGYÜZEMBEN TARTÓS ADAGOLÁS SZÜKSÉGES HAGYOMÁNYOS VEGYSZEREKHEZ KÉPEST SZOROS ÁR

30 A FONALASOK VISSZASZORÍTÁSA VEGYSZERADAGOLÁS AZ ÜLEPEDÉS JAVÍTÁSÁRA POLIELEKTROLIT (KATIONAKTÍV) VAS(III)KLORID AKTÍV SZÉN ZEOLIT KLÓR (NÁTRIUMHIPOKLORIT) HIDROGÉNPEROXID ALUMÍNIUM TARTALMÚ VEGYSZEREK (POLIALUMÍNIUMKLORID) NANOTECHNOLÓGIÁS ÜLEPEDÉSJAVÍTÓ VEGYSZER

31 A FONALASOK VISSZASZORÍTÁSA HA SOK A ZSÍR, OLAJ: IPARI TECHNOLÓGIAI FORRÁSOK FELKUTATÁSA LAKOSSÁGI TÁJÉKOZTATÁS ZSÍRFOGÓ BEÉPÍTÉS, MERÜLŐFALAK A BIOLÓGIA ELŐTT

32 A MEGOLDÁS? A PROBLÉMÁT OKOZÓ MIKROBIOLÓGIAI JELENSÉG, FAJ MEGHATÁROZÁSA VÍZGYŰJTŐ TERÜLETI BEAVATKOZÁSOK ÜZEMELTETÉSI MŰVELETEK GONDOS MEGVÁLASZTÁSA SZÜKSÉG SZERINTI TISZTÍTÓTELEPI ÁTALAKÍTÁSOK VEGYSZERADAGOLÁS TÜRELEM ÓBUDAI EGYETEM

33 SZAKASZOS ÜZEMŰ TELEPEK SAJÁTOSSÁGAIBÓL ADÓDÓ PROBLÉMÁK A CIKLIKUS ÜZEM MŰKÖDTETÉSÉHEZ FOLYAMATIRÁNYÍTÁS A GYAKORI MŰKÖDTETÉST ELVISELŐ GÉPÉSZET SZÜKSÉGES A FOLYAMATIRÁNYÍTÁS A BERENDEZÉSEK TÉNYLEGES ÜZEMÁLLAPOTÁRÓL KAPJON VISSZAJELZÉST NEM ELEGENDŐ A KIADOTT PARANCSOT KIJELEZNI

34 SZAKASZOS ÜZEMŰ TELEPEK SAJÁTOSSÁGAIBÓL ADÓDÓ PROBLÉMÁK ÜLEPÍTÉSKOR A TELJES ELEVENISZAP-MENNYISÉG A MEDENCÉBEN VAN MAGAS ISZAPSZINT ÜLEPÍTÉS UTÁN MAGAS BUKÓÉL TERHELÉS A LEVEGŐZTETŐ ELEMEK KISEBB HIBÁI GYORSAN SÚLYOSBODNAK ÓRÁS NAGYSÁGRENDŰ LEÁLLÁSOK A VEZETÉKEK ÜZEMÉBEN LEHŰLÉS, BEFAGYÁS

35 ÜLEPÍTŐK TÉLEN MEGNÖVEKEDŐ VISZKOZITÁS MIATT KISEBB AZ ÜLEPEDÉSI SEBESSÉG FELSZÍNI HŐMÉRSÉKLET CSÖKKENÉSE (éjszaka hidegebb van és nagyobb a tartózkodási idő) LEHŰLT VÍZ LEFELÉ ÁRAMLIK, HELYÉBE MELEGEBB VÍZ ÁRAMLIK FELFELÉ

36 HÓKOTRÓ TOLÓLAP KOTRÓPÁLYA VÉDELME FŰTŐSZÁL BEÉPÍTÉS Járófelület temperálásra MEGLÉVŐ MŰTÁRGYON IS ELKÉSZÍTHETŐ

37 ROTHASZTÓ ENERGIAIGÉNYE

38 ROTHASZTÓ ENERGIAIGÉNYE

39 FOTO: NAGY ISTVÁN A VÍZZÁRAK VÉDELME

40 SÍNPÁLYÁK VÍZ BEFAGY MEGOLDÁS? SÍNPÁLYA FŰTÉSE? VÍZ ELVEZETÉSE?

41 HÓTEHER A HATÁR- TERHELÉS ELÉRÉSE ELŐTT A HAVAT EL KELL TÁVOLÍTANI

42 FAGYVESZÉLYES KIALAKÍTÁSOK

43 FAGYVESZÉLYES KIALAKÍTÁSOK

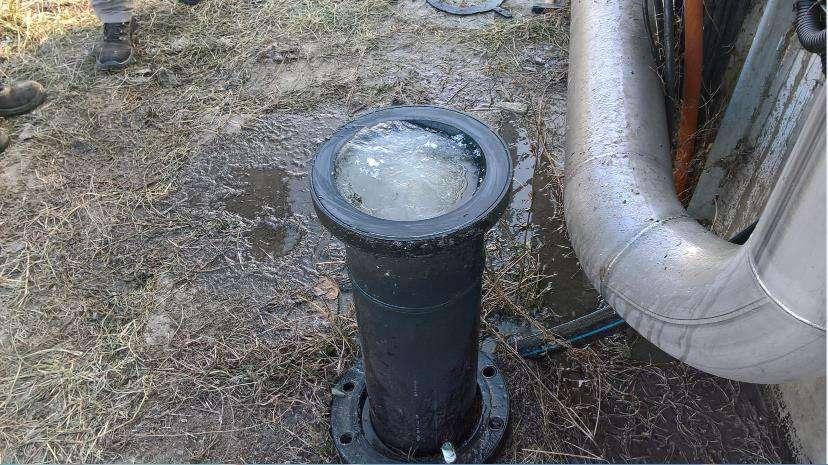

44 FÖLÖSISZAP VEZETÉK ÉRD 2017

45 FÖLÖSISZAP VEZETÉK ÉRD 2017

46 FÖLÖSISZAP VEZETÉK ÉRD 2017

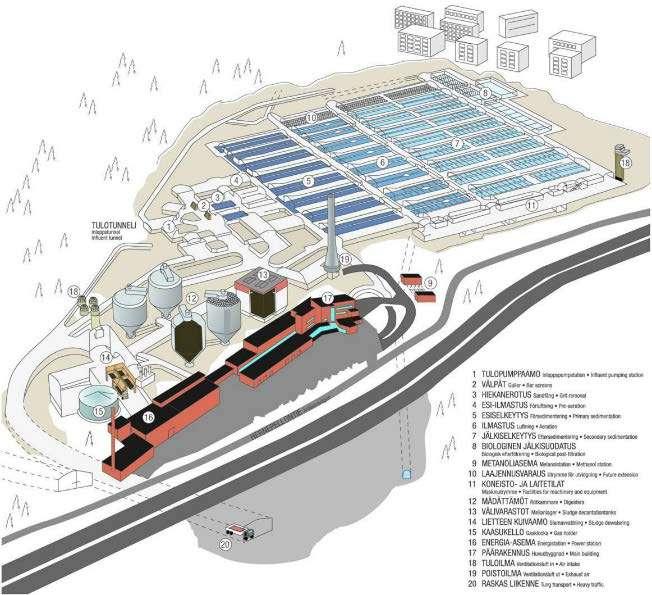

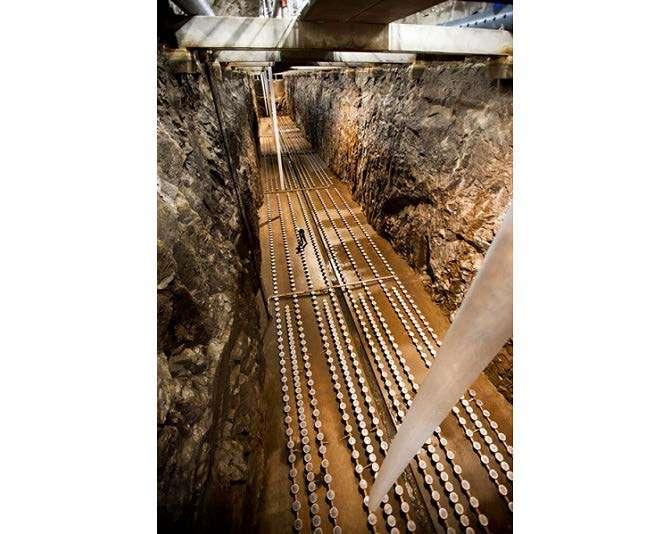

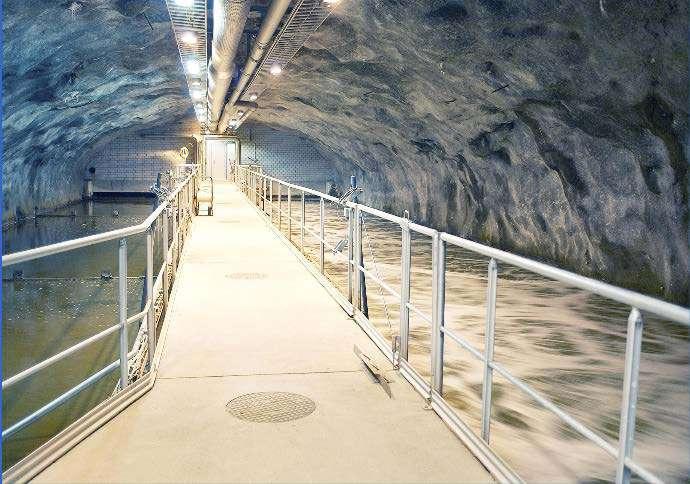

47 EGY LEHETSÉGES MEGOLDÁS HELSINKI VIIKINMÄKI SZENNYVÍZ- TISZTÍTÓ TELEP ( m 3 /d)

48 HŐSZIGETELÉS ÉS FŰTŐSZÁL BEÉPÍTÉS

49 HŐSZIGETELÉS ÉS FŰTŐSZÁL BEÉPÍTÉS

50 HŐSZIGETELÉS ÉS FŰTŐSZÁL BEÉPÍTÉS

51 BEFAGYÁSOKAT ELŐZZÜK MEG, AHOL KÁRT OKOZHAT!

52 A LEVEGŐ ÁRAMLÁSA NYÁRON A LEVEGŐ ÁRAMLÁSA Télen: felfelé Nyáron: lefelé TÉLEN A - légáramlás felfelé (ellenáram), B - légáramlás lefelé (egyenáram), D - a külső (levegő) és a belső (szennyvíz) hőmérséklet különbsége, E - külső melegebb levegő tartománya, F - külső hűvösebb levegő tartománya)

53 ÓBUDAI EGYETEM LEVEGŐ ÁRAMLÁS HA A LEVEGŐ HIDEGEBB, MINT A VÍZ A VÍZ MELEGÍTI A LEVEGŐT A LEVEGŐ FELFELÉ ÁRAMLIK HA A LEVEGŐ MELEGEBB, MINT A VÍZ A VÍZ HŰTI A LEVEGŐT A LEVEGŐ LEFELÉ ÁRAMLIK NAPI 2 IRÁNYVÁLTÁS IS LEHET (ÉJJELI-NAPPALI HŐMÉRSÉKLET) ÁTMENETI IDŐBEN PANGÁS, BEROTHADÁS ÁRAMLÁS BEINDULÁSAKOR SZAGHATÁS MŰANYAG CSEPEGTETŐTESTEK ESETÉBEN MESTERSÉGES ÁRAMLÁSKELTÉS ELŐFORDUL

54 KÖSZÖNÖM FIGYELMÜKET
