1 S_ST428MNW_UM_EU_V02_H EQE ,7 cm (42.02 ) Liquid Crystal Display Television Flüssigkristallbildschirm Téléviseur à Écran à Cristaux Liquides TV de Pantalla de Cristal Líquido TV LCD TV Ecrã de Cristais Líquidos ЖКД ТВ LCD-tv Telewizor ciekłokrystaliczny LCD TV LCD TV LCD TV LCD TV Folyadékkristályos TV РК-телевізор Televizoru LDC LCD телевизор TV cu LCD LCD TV Televizora s ekranom od tekućih kristala

2 Tartalomjegyzék Hatósági információk... 3 A figyelmeztető szimbólumok ismertetése... 3 Biztonsági felhívások... 4 Előszó... 6 Garancia és szerviz Első lépések A csomag tartalma A TV bemutatása Jellemzők Vezérlőpult Bemeneti és kimeneti csatlakozók Távvezérlő Elemek behelyezése a távirányítóba A TV üzembe helyezése Alapvető csatlakoztatás A tápkábel csatlakoztatása Az antenna vagy kábeltévé vezetékének csatlakoztatása Külső eszközök csatlakoztatása Külső fülhallgatók csatlakoztatása AV-eszközök csatlakoztatása Videomagnó / Set-top box / DVD-lejátszó csatlakoztatása a komponens Videó/Audió, Kompozit Videó/Audió, vagy S-Video/Audió csatlakozóhoz PC csatlakoztatása a VGA-csatlakozó segítségével PC csatlakoztatása a DVI-csatlakozó segítségével HDMI csatlakoztatása USB-eszköz csatlakoztatása Videomagnó / Set-top box / DVD-lejátszó csatlakoztatása a SCART-csatlakozó segítségével A TV használata A TV be- és kikapcsolása Jelforrás váltása Automatikus csatornakeresés végrehajtása

3 Tartalomjegyzék Csatornák választása Hangerő beállítása A kedvenclista szerkesztése A csatornalista szerkesztése A képernyőmenü (OSD) beállításainak módosítása OSD menük Képbeállítások végzése Hangbeállítások végzése Az óra és időzítő beállításainak módosítása Csatornabeállítások végzése PC beállítások módosítása Beállítások végzése Hibakeresés Támogatott időzítés Műszaki adatok A TV falra szerelése Kábelrendező használata

4 Hatósági információk CE megefelelőségi nyilatkozat A termék igazoltan megfelel a Tagállamok jogharmonizációjáról szóló 2004/108/EK sz. elektromágneses zavarturéssel kapcsolatos tanácsi irányelv, illetve a 2006/95/EK sz., az elektromos berendezések adott feszültségkorlátok közötti használatával kapcsolatos irányelv követelményeinek. A Hannspree nem vállal felelősséget, ha a fenti követelményeket nem tartják be az eszköz nem ajánlott módosításából következően. A figyelmeztető szimbólumok ismertetése VIGYÁZAT ELEKTROMOS ÁRAMÜTÉS VESZÉLYE NE NYISSA KI! FIGYELEM VIGYÁZAT Ez a szimbólum a TV-készülékhez mellékelt kiadványban lévő fontos kezelési, karbantartási (szervizelési) vagy kiegészítő utasításokra hívja fel a felhasználó figyelmét. Ez a szimbólum a felhasználókat elektromos áramütés veszélyére figyelmezteti a veszélyes, szigetelés nélküli részegységek miatt. 3

5 Biztonsági felhívások Az üzembe helyezéssel kapcsolatos biztonsági megjegyzések Elhelyezés Ne helyezze el a TV-készüléket úgy, hogy az hosszú ideig ki legyen téve a közvetlen napsütésnek vagy egyéb erős hőforrásnak. Hagyjon elegendő helyet a TV és a fal között a hőleadáshoz. FIGYELMEZTETÉS A tűz vagy elektromos áramütés kockázatának csökkentése érdekében ne tegye ki a készüléket eső vagy nedvesség hatásának. Óvja a készüléket cseppenő vagy fröccsenő nedvességtől, és ne helyezzen rá folyadékkal telt edényeket, például vázákat. FIGYELEM! Ezek a szervizelési utasítások csak képzett szerelőknek szólnak. Az áramütés elkerülése érdekében megfelelő képzettség hiányában csak olyan szerelési munkálatokat végezzen, amelyek a használati utasításban is szerepelnek. FIGYELMEZTETÉS A tűz terjedésének megfékezése érdekében mindig tartsa távol a gyertyákat és egyéb nyílt lángforrásokat a terméktől. 4

6 Megjegyzés: Az LCD TV csak szórakoztatásra szolgál, a vizuális monitor feladatok ki vannak zárva. Az eszköz VGA csatlakozóval csatlakoztatható a PC-hez. Annak érdekében, hogy csökkentse a forrásjel elsődleges frekvenciáját érintő zavart, ferritgyűrűvel felszerelt VGA monitorkábelt használjon. Személyi biztonság 1. Ne terhelje túl az áramforrást azzal, hogy túl sok elektromos eszközt csatlakoztat a konnektorhoz, elosztóhoz, vagy hosszabbító kábelhez. 2. Veszélyes nagyfeszültségű elektromos részegységek vannak a TV burkolatán belül. Az áramütés elkerülése érdekében ne nyissa fel a készülék burkolatát. 3. Ne helyezzen vagy ejtsen fémtárgyakat, apró tárgyakat vagy éghető anyagot a TV szellőzőnyílásaiba. 4. Ha a TV-készüléket elejtik, leesik vagy egyébként megsérül, azonnal húzza ki a tápkábelét, és lépjen kapcsolatba a hivatalos szervizzel. 5. A folyadékpermet kerül a TV-be, lépjen kapcsolatba a hivatalos szervizzel. 6. A TV-képernyő felülete üvegből készült. Kerülje a megütését és megkarcolását. Ha a képernyő eltörik, ne érintse meg a törött üveget. 7. Ne engedje, hogy gyermekek felügyelet nélkül kezeljék a TV-t. 8. Óvatosan húzza ki a tápkábel dugóját a konnektorból. Magát a dugót fogja meg. A dugót soha ne a vezetéknél fogva húzza ki. Üzembe helyezés 1. Ne helyezze el a TV-t olyan helyen, ahol szélsőségesen sok gőz vagy por van. 2. Ne fedje le a TV szellőzőnyílásait és ne tegye a TV-t ágyra, heverőre, szőnyegre vagy zárt szekrénybe. 3. A kültéri antennát távvezetékektől távol telepítse az esetleges veszélyforrások csökkentése érdekében. 5

7 Előszó Köszönjük, hogy a Hannspree folyadékkristályos televíziót (LCD TV-t) választotta! Az új TV-készüléke lehetővé teszi a kiváló minőségű hang és kép élvezetét, amellett hogy fejlett technológiával gazdagítja életmódját. A TV üzembe helyezése, használata és működtetése előtt kérjük, olvassa el figyelmesen és alaposan ezt a használati útmutatót. A TV biztonságos és helyes üzembe helyezése, illetve működése érdekében fontos betartani a használati utasítás biztonsági és kezelési útmutatását. Ez a használati utasítás a TV üzembe helyezésének és használatának megkönnyítése érdekében készült. A kézikönyvben szereplő információ pontosságát gondosan ellenőriztük, azonban a tartalom helyességre vonatkozóan nincsen garancia. A kézikönyvben szereplő műszaki információk előzetes értesítés nélkül megváltoztathatók. A helyi törvényekben szabályozott mértékig a Hannspree, Inc. (a továbbiakban: Hannspree ) semmilyen körülmények között nem felelős a jelen kézikönyvben esetleg fellelhető hibákból vagy hiányosságból eredő közvetlen, közvetett, különleges, eseti vagy következményes károk miatti kártérítésért, még akkor is, ha az ilyen kártérítések lehetőségéről a céget előre tájékoztatták. Garancia és szerviz A garanciális szolgáltatással kapcsolatos további információkért tekintse meg a TV-készülékhez mellékelt Garanciakártyát. 6

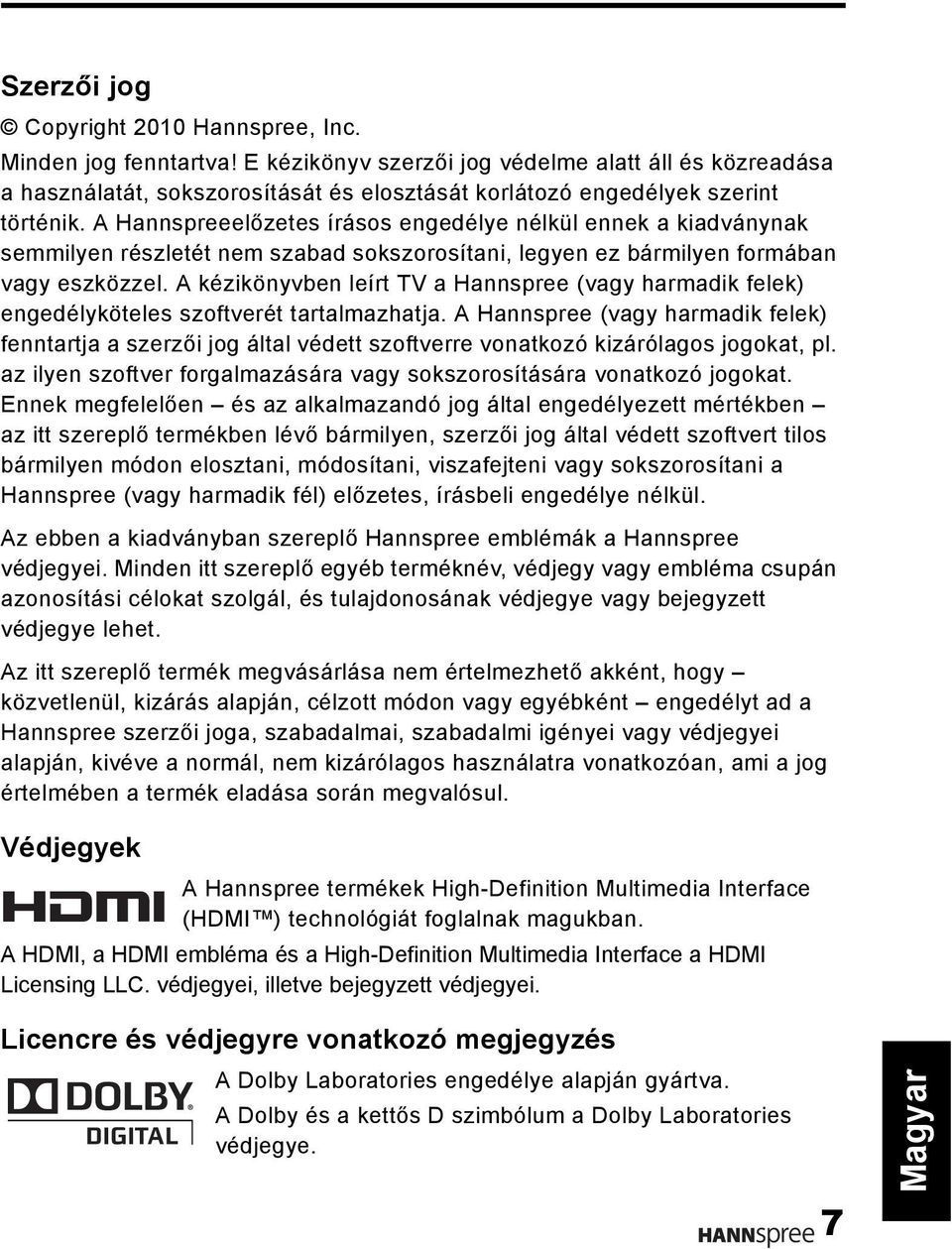

8 Szerzői jog Copyright 2010 Hannspree, Inc. Minden jog fenntartva! E kézikönyv szerzői jog védelme alatt áll és közreadása a használatát, sokszorosítását és elosztását korlátozó engedélyek szerint történik. A Hannspreeelőzetes írásos engedélye nélkül ennek a kiadványnak semmilyen részletét nem szabad sokszorosítani, legyen ez bármilyen formában vagy eszközzel. A kézikönyvben leírt TV a Hannspree (vagy harmadik felek) engedélyköteles szoftverét tartalmazhatja. A Hannspree (vagy harmadik felek) fenntartja a szerzői jog által védett szoftverre vonatkozó kizárólagos jogokat, pl. az ilyen szoftver forgalmazására vagy sokszorosítására vonatkozó jogokat. Ennek megfelelően és az alkalmazandó jog által engedélyezett mértékben az itt szereplő termékben lévő bármilyen, szerzői jog által védett szoftvert tilos bármilyen módon elosztani, módosítani, viszafejteni vagy sokszorosítani a Hannspree (vagy harmadik fél) előzetes, írásbeli engedélye nélkül. Az ebben a kiadványban szereplő Hannspree emblémák a Hannspree védjegyei. Minden itt szereplő egyéb terméknév, védjegy vagy embléma csupán azonosítási célokat szolgál, és tulajdonosának védjegye vagy bejegyzett védjegye lehet. Az itt szereplő termék megvásárlása nem értelmezhető akként, hogy közvetlenül, kizárás alapján, célzott módon vagy egyébként engedélyt ad a Hannspree szerzői joga, szabadalmai, szabadalmi igényei vagy védjegyei alapján, kivéve a normál, nem kizárólagos használatra vonatkozóan, ami a jog értelmében a termék eladása során megvalósul. Védjegyek A Hannspree termékek High-Definition Multimedia Interface (HDMI ) technológiát foglalnak magukban. A HDMI, a HDMI embléma és a High-Definition Multimedia Interface a HDMI Licensing LLC. védjegyei, illetve bejegyzett védjegyei. Licencre és védjegyre vonatkozó megjegyzés A Dolby Laboratories engedélye alapján gyártva. A Dolby és a kettős D szimbólum a Dolby Laboratories védjegye. 7

9 1 Első lépések 1.1 A csomag tartalma Győződjön meg arról, hogy a következő elemek a csomagban vannak. Amennyiben a tételek közül bármelyik sérült vagy hiányzik, azonnal lépjen kapcsolatba a Hannspree ügyfélszolgálatával. TV Felhasználói útmutató Gyors üzembe helyezési útmutató Garanciakártya Hálózati tápkábel Távirányító és elemek TV tisztítókendő Gumi fedél A WEEE szabályozás szerint a TV-t Európában tilos háztartási hulladékként kezelni, miután leselejtezték. A webhelyünkön további, a készülék újrahasznosításával kapcsolatos információkat találhat. 8

10 1.2 A TV bemutatása Nézhet SECAM/ PAL/ DVB-T adást, kábeltévét vagy digitális TV-csatornák műsorát, és egyszerűen csatlakoztathat videomagnót, set-top boxot vagy DVD-lejátszót a SCART, HDTV (komponens), AV (kompozit) és HDMI bemeneti csatlakozókhoz (a csatlakozók helye típustól függő). A TV-t monitorként is használhatja, ha a PC VGA csatlakozójához csatlakoztatja. A praktikus kezelőszervek megtalálhatók a TV-n és a kézbe illő távirányítón, így csatornát válthat, hangerőt álíthat és módosíthatja a megjeleníés beállításait az egyszerűen használható képernyőmenü rendszer segítségével. A beépített sztereó hangszórói kiváló minőségű hangvisszaadást biztosítanak, a praktikus hangkimenet pedig lehetővé teszi külső hangrendszer vagy fülhallgatók csatlakoztatását. 1.3 Jellemzők TV-Tuner: Beépített TV-tuner Audió/Videó támogatás: SCART bemenetek VGA (PC) bemenet HDMI bemenetek HDTV (komponens) bemenet B/J audió bemenetek PC hangbemenet 3,5 mm-es sztereó fülhallgató-csatlakozó AV (kompozit) bemenet S-Video Képernyőmenü (OSD) rendszer Teletext (TV RF+SCART) 1,5v oldalas memóriával Beépített sztereó hangszórók Képjavító technológia 3:2/2:2 átméretezés 3D fésűszűrő HD-ready TV Zajcsökkentés Fejlett 3D de-interlacing Élkiemelés Megjegyzés: A kézikönyvben említett támogató eszközök típustól függően eltérők lehetnek. További információkért tekintse meg a gyártó felhasználói kézikönyvét vagy a TV típus gyors üzembe helyezési útmutatóját. 9

11 1.4 Vezérlőpult Leírás Gomb Funkció Teljesítmény Bemeneti jelforrás INPUT Megnyomásával be- és kikapcsolhatja a TV-t. Nyomja meg a gombot a megfelelő bemeneti jelforrás kiválasztásához. Menü MENU Nyomja meg az OSD menü megnyitásához. Programválasztás Programválasztás Hangerő szabályozása Hangerő szabályozása Távvezérlő infravörös érzékelő Bekapcsolás/ Készenlét kijelző Hangszórók P P VOL + VOL - Nyomja meg a magasabb számú programhely választásához, illetve a feljebb lévő elemre lépéshez az OSD menüben. Nyomja meg az alacsonyabb számú programhely választásához, illetve a lejjebb lévő elemre lépéshez az OSD menüben. Nyomja meg a hangerő növeléséhez, illetve a jobbra lépéshez az OSD menüben. Nyomja meg a hangerő csökkentéséhez, illetve a balra lépéshez az OSD menüben. Fogadja a távvezérlő parancsait. A bekapcsolt (zöld) vagy készenléti (vörös) állapotot mutatja. Minőségi hangot bocsátanak ki. 1.5 Bemeneti és kimeneti csatlakozók Leírás Csatlakozó Funkció CI CI CI eszköz csatlakoztatásához. 10

12 Leírás Csatlakozó Funkció Szolgáltatás S-Video bemenet Kompozit bemenet (videó) Kompozit bemenetek (audió) Fülhallgató csatlakozó HDMI 4 bemenet SERVICE S-VIDEO VIDEO R-AUDIO-L HDMI 4 Csak szereléshez. Felhasználó számára nem elérhető. Külső eszköz, pl. videomagnó, set-top box vagy DVD-lejátszó csatlakoztatásához. Külső eszköz, pl. videomagnó, set-top box vagy DVD-lejátszó csatlakoztatásához. Külső eszköz, pl. videomagnó, set-top box vagy DVD-lejátszó csatlakoztatásához. Csatlakozás fülhallgatóhoz vagy aktív külső hangszórókhoz. Csatlakoztasson HDMI berendezést vagy HDMI-DVI adapterkábelt eszközökhöz, pl. DVD-lejátszóhoz vagy set-top boxhoz. Kábel/Antenna Televízió vagy kábeltévé antennakábel csatlakoztatásához. Részegység bemenetek (videó) PR PB Y Külső eszköz, pl. videomagnó, set-top box vagy DVD-lejátszó csatlakoztatásához. Komponens bemenetek (audió) R L Külső eszköz, pl. videomagnó, set-top box vagy DVD-lejátszó csatlakoztatásához. SCART 1 BE/KI SCART 1 AV, S-Video, RGB, B/J BE, analóg TV kimenettel és B/J kimenettel rendelkező külső eszköz, pl. videomagnó, set-top box vagy DVD-lejátszó csatlakoztatásához. 11

13 Leírás Csatlakozó Funkció SCART 2 IN SCART 2 Külső eszköz, pl. AV, S-Video vagy B/J bemenettel rendelkező videomagnó, set-top box vagy DVD-lejátszó csatlakoztatásához. VGA (PC) bemenet PC audió bemenet HDMI 1 bemenet HDMI 2 bemenet HDMI 3 bemenet Tápfeszültség csatlakozó VGA AUDIO IN HDMI IN 1 HDMI IN 2 HDMI IN 3 PC VGA csatlakozójához csatlakoztatható. PC vonalszintű/audió kimenetéhez csatlakoztatható. Csatlakoztasson HDMI berendezést vagy HDMI-DVI adapterkábelt eszközökhöz, pl. DVD-lejátszóhoz vagy set-top boxhoz. Csatlakoztasson HDMI berendezést vagy HDMI-DVI adapterkábelt eszközökhöz, pl. DVD-lejátszóhoz vagy set-top boxhoz. Csatlakoztasson HDMI berendezést vagy HDMI-DVI adapterkábelt eszközökhöz, pl. DVD-lejátszóhoz vagy set-top boxhoz. Csatlakoztassa a mellékelt hálózati tápkábelt. 1.6 Távvezérlő Leírás Ikon Funkció Teljesítmény Megnyomásával be- és kikapcsolhatja a TV-t. Bemeneti jel típusa INPUT Nyomja meg a bemeneti jelforrástípus kiválasztásához: TV, SCART1, SCART2, Kompozit, S-Video, Komponens, HDMI 1, HDMI 2, HDMI 3, HDMI 4 és Számítógép. 12

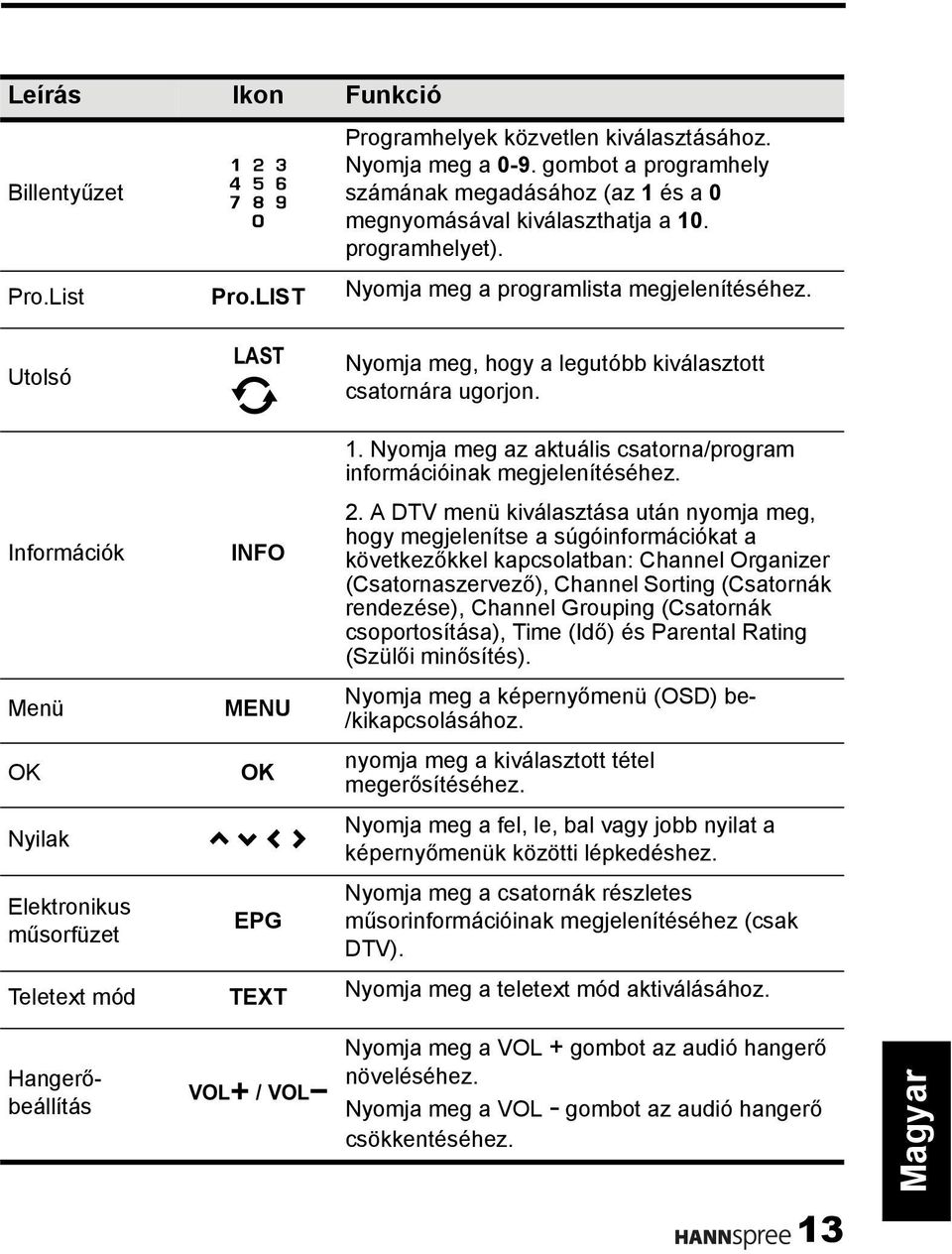

14 Leírás Ikon Funkció Programhelyek közvetlen kiválasztásához. Nyomja meg a 0-9. gombot a programhely Billentyűzet számának megadásához (az 1 és a 0 megnyomásával kiválaszthatja a 10. programhelyet). Pro.List Pro.LIST Nyomja meg a programlista megjelenítéséhez. Utolsó LAST Nyomja meg, hogy a legutóbb kiválasztott csatornára ugorjon. Információk Menü OK Nyilak Elektronikus műsorfüzet INFO MENU OK EPG 1. Nyomja meg az aktuális csatorna/program információinak megjelenítéséhez. 2. A DTV menü kiválasztása után nyomja meg, hogy megjelenítse a súgóinformációkat a következőkkel kapcsolatban: Channel Organizer (Csatornaszervező), Channel Sorting (Csatornák rendezése), Channel Grouping (Csatornák csoportosítása), Time (Idő) és Parental Rating (Szülői minősítés). Nyomja meg a képernyőmenü (OSD) be- /kikapcsolásához. nyomja meg a kiválasztott tétel megerősítéséhez. Nyomja meg a fel, le, bal vagy jobb nyilat a képernyőmenük közötti lépkedéshez. Nyomja meg a csatornák részletes műsorinformációinak megjelenítéséhez (csak DTV). Teletext mód TEXT Nyomja meg a teletext mód aktiválásához. Hangerőbeállítás VOL / VOL Nyomja meg a VOL + gombot az audió hangerő növeléséhez. Nyomja meg a VOL - gombot az audió hangerő csökkentéséhez. 13

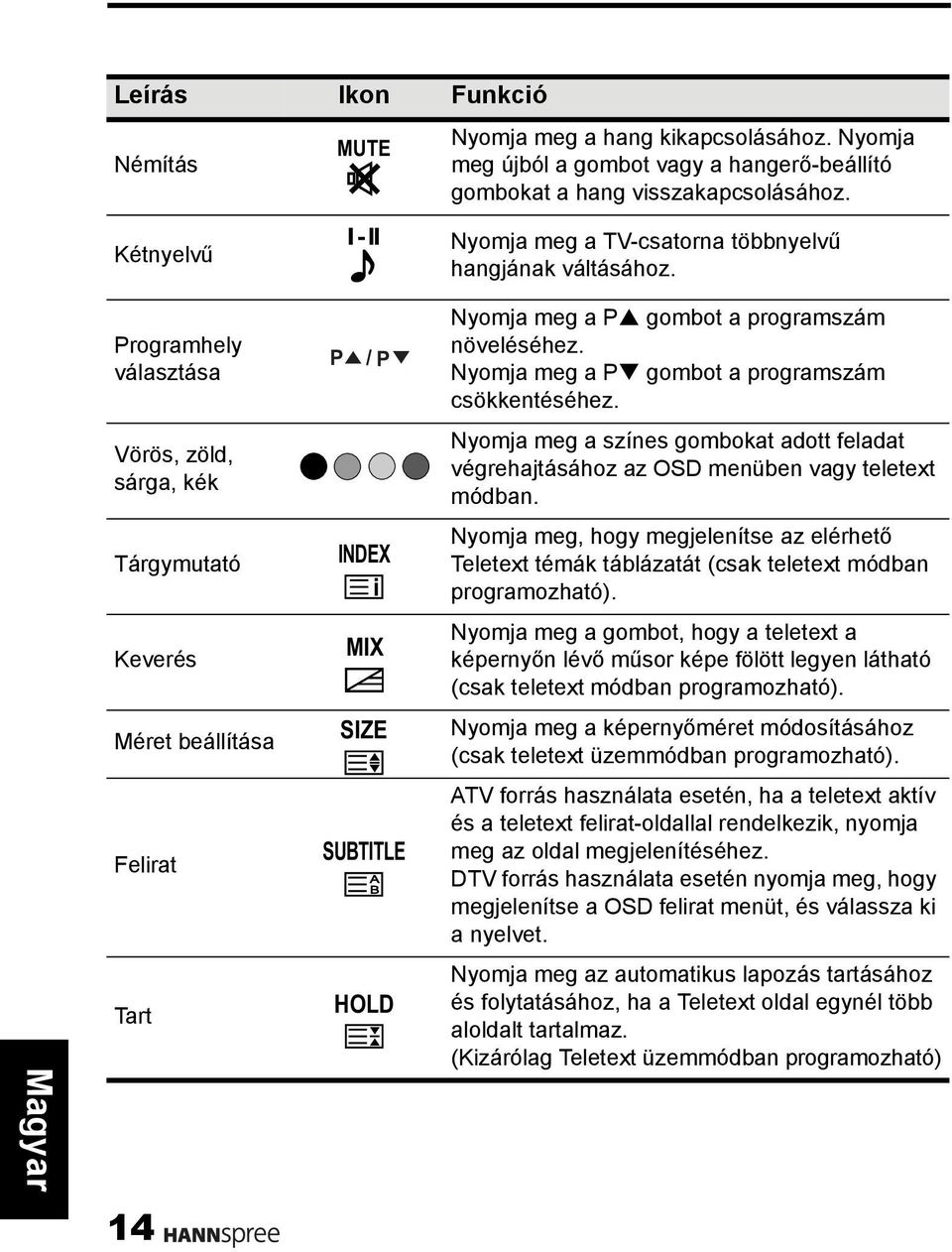

15 Leírás Ikon Funkció Némítás MUTE Nyomja meg a hang kikapcsolásához. Nyomja meg újból a gombot vagy a hangerő-beállító gombokat a hang visszakapcsolásához. Kétnyelvű Nyomja meg a TV-csatorna többnyelvű hangjának váltásához. Programhely választása P / P Nyomja meg a P gombot a programszám növeléséhez. Nyomja meg a P gombot a programszám csökkentéséhez. Vörös, zöld, sárga, kék Nyomja meg a színes gombokat adott feladat végrehajtásához az OSD menüben vagy teletext módban. Tárgymutató INDEX Nyomja meg, hogy megjelenítse az elérhető Teletext témák táblázatát (csak teletext módban programozható). Keverés MIX Nyomja meg a gombot, hogy a teletext a képernyőn lévő műsor képe fölött legyen látható (csak teletext módban programozható). Méret beállítása SIZE Nyomja meg a képernyőméret módosításához (csak teletext üzemmódban programozható). Felirat SUBTITLE ATV forrás használata esetén, ha a teletext aktív és a teletext felirat-oldallal rendelkezik, nyomja meg az oldal megjelenítéséhez. DTV forrás használata esetén nyomja meg, hogy megjelenítse a OSD felirat menüt, és válassza ki a nyelvet. Tart HOLD Nyomja meg az automatikus lapozás tartásához és folytatásához, ha a Teletext oldal egynél több aloldalt tartalmaz. (Kizárólag Teletext üzemmódban programozható) 14

16 Leírás Ikon Funkció Felfedés REVEAL Nyomja meg a rejtett adatok, például rejtvények vagy kirakós játékok megfejtéseinek megjelenítéséhez. (Kizárólag Teletext üzemmódban programozható) Hang mód SOUND Tartsa lenyomva az összes hangbeállítás közötti lépkedéshez: Dinamikus, Szabványos, Halk vagy Felhasználói. Kép mód PIC Tartsa lenyomva az összes képbeállítás közötti váltáshoz: Élénk, Szabványos, Film vagy Felhasználói. Kedvenc csatorna Kimerevítés Elalváskapcsoló Képméretarány FAV. FREEZE SLEEP ASPECT Nyomja meg a kedvenc csatornák menü megnyitásához, majd nyomja meg a / gombot csatornák kiválasztásához. Nyomja meg az OK gombot a kívánt csatornára történő lépéshez. Nyomja meg, hogy a képkockát kimerevítse a képernyőn. Nyomja meg többször az elalváskapcsoló beállításához (15, 30, 45, 60, 90 vagy 120 perc). A Elalváskapcsoló Ki lehetőség választásával kapcsolhatja ki az időzítőt. Nyomja meg a kép szélesség-magasság arányának módosításához. Automata, Teljes, 4:3, Nagyítás vagy Felirat. Megjegyzés: A lehető legjobb eredmény érdekében a távvezérlőt megfelelő távolságban használja a TV előtt. A TV felé mutatva, ne tartsa 30 foknál nagyobb szögben. A működési hatósugár lerövidülhet, ha a jelérzékelőt erős fénynek teszik ki. Irányítsa a távirányítót az infravörös vevőegységre és győződjön meg arról, hogy nincsen akadály közöttük. 15

17 1.7 Elemek behelyezése a távirányítóba 1 Nyissa ki az elemrekeszt a távirányító hátulján (A). (A) 2 Helyezze be az elemeket, ügyelve azok polaritására az elemrekeszben jelzettek szerint (B). (B) 3 Helyezze vissza az elemtartó rekesz fedelét (C). 16 (C)

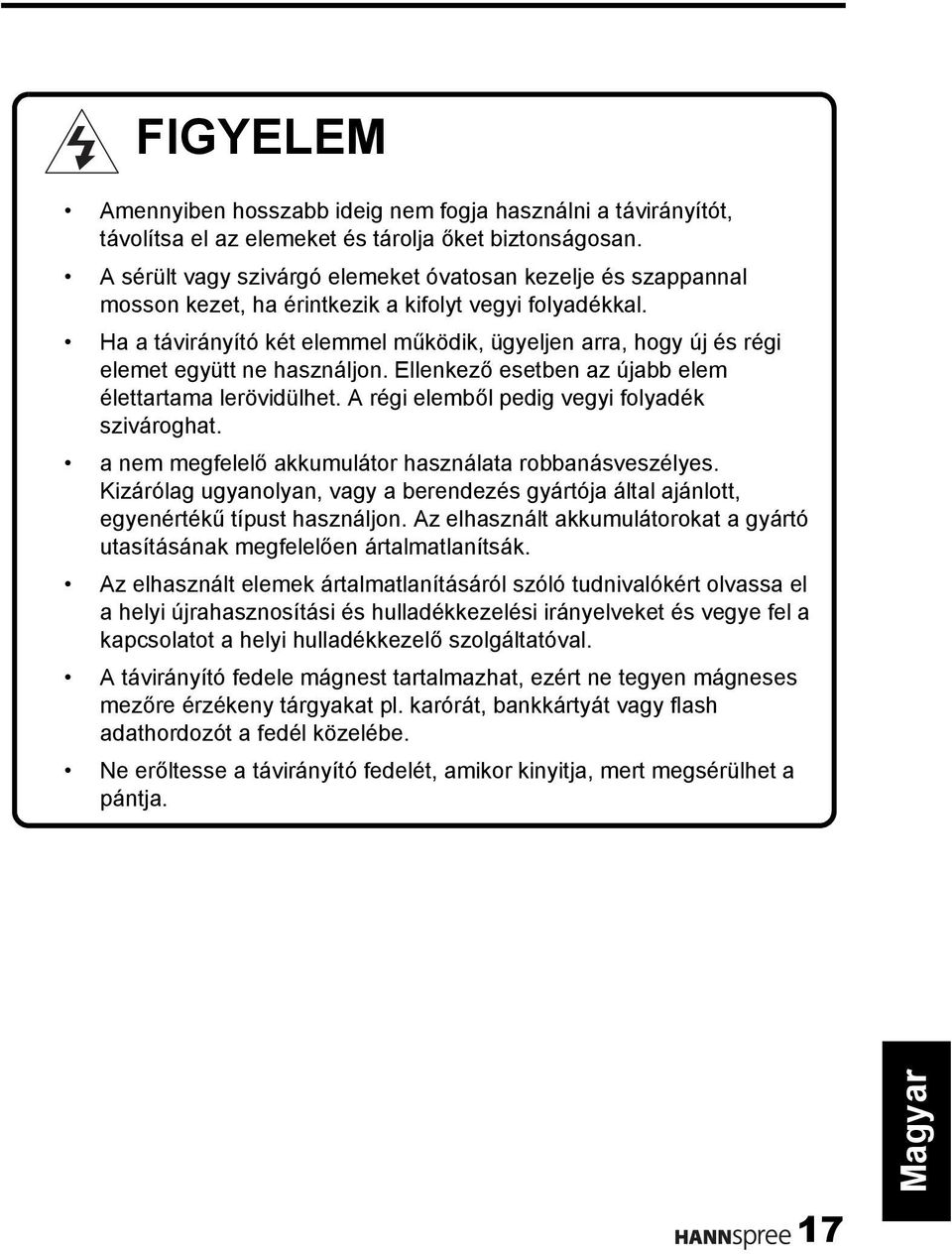

18 FIGYELEM Amennyiben hosszabb ideig nem fogja használni a távirányítót, távolítsa el az elemeket és tárolja őket biztonságosan. A sérült vagy szivárgó elemeket óvatosan kezelje és szappannal mosson kezet, ha érintkezik a kifolyt vegyi folyadékkal. Ha a távirányító két elemmel működik, ügyeljen arra, hogy új és régi elemet együtt ne használjon. Ellenkező esetben az újabb elem élettartama lerövidülhet. A régi elemből pedig vegyi folyadék szivároghat. a nem megfelelő akkumulátor használata robbanásveszélyes. Kizárólag ugyanolyan, vagy a berendezés gyártója által ajánlott, egyenértékű típust használjon. Az elhasznált akkumulátorokat a gyártó utasításának megfelelően ártalmatlanítsák. Az elhasznált elemek ártalmatlanításáról szóló tudnivalókért olvassa el a helyi újrahasznosítási és hulladékkezelési irányelveket és vegye fel a kapcsolatot a helyi hulladékkezelő szolgáltatóval. A távirányító fedele mágnest tartalmazhat, ezért ne tegyen mágneses mezőre érzékeny tárgyakat pl. karórát, bankkártyát vagy flash adathordozót a fedél közelébe. Ne erőltesse a távirányító fedelét, amikor kinyitja, mert megsérülhet a pántja. 17

19 2 A TV üzembe helyezése 2.1 Alapvető csatlakoztatás A tápkábel csatlakoztatása 1 Csatlakoztassa a tápkábelt a TV hátulján lévő AC IN tápfeszültség csatlakozó aljzathoz. 2 Csatlakoztassa a hálózati tápkábel dugóját egy konnektorhoz Az antenna vagy kábeltévé vezetékének csatlakoztatása Csatlakoztassa a VHF/UHF (Antenna) vagy CATV kábel egyik végét a TV hátulján lévő TV/DTV aljzathoz. Antenna Földelő kapocs Koaxiális kábel Földelés Megjegyzés: a kézikönyv ábrái kizárólag hivatkozási célt szolgálnak és típusonként vagy térségenként eltérhetnek. Ha nem fogható csatorna az antenna vagy kábeltévé vezeték csatlakoztatása után, próbálkozzon csatornakereséssel. 18

20 2.2 Külső eszközök csatlakoztatása Csatlakoztasson külső eszközt, pl. videomagnót, set-top boxot, DVD-lejátszót, játékkonzolt, fülhallgatót vagy PC-t a TV-hez, a hátulján lévő megfelelő csatlakozókhoz Külső fülhallgatók csatlakoztatása Fülhallgató Hangszórók (beépített erősítők) Megjegyzés: A külső hangszórók vagy fejhallgatók nem tartozékai a TV-nek. Ha fejhallgatót csatlakoztatnak, nem lehet hangot hallani a TV beépített hangszóróból. Kizárólag beépített erősítővel rendelkező, aktív külső hangszórókat használjon. Egyszerre csak egy külső hangeszköz csatlakoztatható. 19

21 2.2.2 AV-eszközök csatlakoztatása Az alábbi ábra azt szemlélteti, hogyan lehet az AV-eszközöket a TV-hez csatlakoztatni a HDMI (A), YPbPr/AUDIO (B), SCART (C) és AV/SV (D) csatlakozók segítségével. A B C D HDMI IN AUDIO VIDEO vagy vagy vagy HDMI PR PB R L Y SCART adapter SCART 1 SCART 2 R-AUDIO-L VIDEO S-VIDEO HDMI-kábel Videó kábel R-AUDIO-L/MONO VIDEO S.VIDEO SCART kábel Audió kábel Audió/Videó kábel Audió/Videó kábel HDMI R L PR PB Y L R VIDEO S-VIDEO SCART R L VIDEO S-VIDEO Videojáték konzol vagy Videomagnó Set-top box DVD Megjegyzés: csatlakoztassa a YPbPr/AUDIO (B) audió csatlakozóit az AV eszköz Komponens/YPbPr csatlakozócsoport audió csatlakozóihoz. Az AV/SV (D) csatlakozókat az AV/SV csatlakozókkal kell összekötni. AV eszközök csatlakoztatása esetén csak egy audió csatlakozókészlet választható. A (D) csoport Videó és S-Video bemeneti a csoport B/J audió csatlakozóin osztoznak. 20

22 2.2.3 Videomagnó / Set-top box / DVD-lejátszó csatlakoztatása a komponens Videó/Audió, Kompozit Videó/Audió, vagy S- Video/Audió csatlakozóhoz Csatlakoztassa a TV-t videomagnóhoz/set-top boxhoz/dvd-lejátszóhoz három különböző videó/audió bemenet segítségével. Videó kábel VIDEO Y PB Videomagnó Set-top box DVD Audió kábel PR AUDIO L R R-AUDIO-L VIDEO Videomagnó Set-top box DVD Audió kábel Videó kábel R-AUDIO-L S-VIDEO Videomagnó Set-top box DVD Audió kábel S-Video kábel 21

23 2.2.4 PC csatlakoztatása a VGA-csatlakozó segítségével Csatlakoztassa a TV-t a PC-hez az ábra szerint a VGA-csatlakozó segítségével, hogy monitorként használja. 1 Csatlakoztassa a TV VGA-bemenetét a PC VGA-kimenetéhez. 2 Csatlakoztassa a PC vonalszintű kimenetét a TV-készülék PC Audio IN (PC hangbemenet) csatlakozójához, hogy a PC audió kimenetét hallgassa. AUDIO IN VGA VGA-kábel PC Audió kábel PC csatlakoztatása a DVI-csatlakozó segítségével Csatlakoztassa a TV-t a PC-hez az ábra szerint a DVI-csatlakozó segítségével, hogy monitorként használja. 1 Csatlakoztassa a TV HDMI-csatlakozóját a PC DVI-kimenetéhez. 2 Csatlakoztassa a PC vonalszintű kimenetét a TV-készülék PC LINE IN (PC vonalszintű bemenet) csatlakozójához, hogy a PC audió kimenetét hallgassa. HDMI IN HDMI 4 AUDIO IN Audió kábel PC HDMI-DVI kábel HDMI 22

24 2.2.6 HDMI csatlakoztatása A HDMI (High Definition Multimedia Interface) biztosítja, hogy a videó jel a lehető legjobb minőségben legyen továbbítva a jelforrástól a TV-re. Tekintse meg a következő ábrát HDMI-eszköz TV-hez történő csatlakoztatását illetően. HDMI IN HDMI 4 HDMI-kábel DVD-lejátszó Megjegyzés: HDMI-kábel használata esetén nincs szükség audió kábel használatára. HDMI-DVI átalakító kábel használata esetén azonban szükséges USB-eszköz csatlakoztatása Szervizcsatlakozó, kizárólag a TV firmware frissítéséhez. SERVICE USB-meghajtó (Opcionális) 23

25 2.2.8 Videomagnó / Set-top box / DVD-lejátszó csatlakoztatása a SCART-csatlakozó segítségével Használja a SCART csatlakozót TV, videomagnó, VCD-lejátszó, DVD-lejátszó vagy videó játékkonzol csatlakoztatásához. A lejátszón lévő csatlakozóktól függően választhat SCART-kábel vagy adapter használata között. SCART 1 SCART 2 SCART adapter R-AUDIO-L/MONO VIDEO S.VIDEO SCART kábel Csatlakoztatás az AV csatlakozókhoz Csatlakoztatás az S-Video csatlakozókhoz Megjegyzés: Az S-Video és az AV csatlakozó nem használható egyszerre, mert ez hibás jel előállítását eredményezheti. A kábelek színkódolással rendelkeznek (fekete, vörös, fehér és sárga). Csatlakoztassa az egyes színkódolt kábeleket az eszköz megfelelő csatlakozójához. 24

26 2.3 A TV használata A TV be- és kikapcsolása 1 Nyomja meg a gombot a vezérlőpulton vagy távvezérlőn. A TV-készülék bekapcsolt állapotát jelző LED-je vörösről zöld színűre vált jelezve, hogy a TV bekapcsolt állapotban van. 2 Nyomja meg újra a gombot. A TV-készülék bekapcsolt állapotát jelző LED-je zöldről vörös színűre vált jelezve, hogy a TV kikapcsolt állapotban van Jelforrás váltása Nyomja meg az INPUT gombot a vezérlőpulton vagy a távvezérlőn, a beérkező forrásjel kiválasztásához Automatikus csatornakeresés végrehajtása Mielőtt a TV-n műsort nézhetne, csatornakeresést kell végeznie. 1 Nyomja meg a MENU gombot a vezérlőpulton vagy a távvezérlőn, majd lépjen be a Csatorna menübe. 2 Válassza az Automata keresés elemet. 3 Nyomja meg a gombot a távvezérlőn a Indítás kiválasztásához, majd nyomja meg az OK gombot a csatornakeresés végrehajtásához Csatornák választása Nyomja meg a P gombot a vezérlőpulton vagy távvezérlőn, hogy növelje a csatornaszámot. Nyomja meg a P gombot a távvezérlőn, vagy a vezérlőpulton a csatornaszám csökkentéséhez. Adja meg a kívánt csatornaszámot a távirányító számgombjainak megnyomásával Hangerő beállítása 1 Nyomja meg a VOL + gombot a vezérlőpulton vagy távvezérlőn a hangerő növeléséhez. 2 Nyomja meg a VOL- gombot a vezérlőpulton vagy távvezérlőn a hangerő csökkentéséhez. 25

27 3 Nyomja meg a MUTE gombot a hang kikapcsolásához, illetve a MUTE gombot újra vagy a hangerő gombokat az eredeti hangerő visszaállításához A kedvenclista szerkesztése 1 Nyomja meg a MENU gombot a vezérlőpulton vagy a távvezérlőn, majd lépjen be a Csatorna menübe. 2 Jelölje ki a Kedvenclisták elemet, majd nyomja meg az OK gombot a Kedvenclista menu megnyitásához. 3 Válassza ki a kívánt csatornát, majd nyomja meg az OK gombot a csatorna megjelöléséhez, vagy a megjelölés megszüntetéséhez. 4 Nyomja meg a MENU gombot a kilépéshez A csatornalista szerkesztése 1 Nyomja meg a MENU gombot a vezérlőpulton vagy a távvezérlőn, majd lépjen be a Csatorna menübe. 2 Jelölje ki a Csat. szerk. elemet, majd nyomja meg az OK gombot, hogy belépjen az almenübe. 3 Jelölje ki a Elnevezés, Átugrás vagy Átrendezés elemet, majd megerősítésképpen nyomja meg az OK gombot. A csatornanév szerkesztéséhez válassza ki a kívánt csatornát, majd nyomja meg az OK gombot a csatornanév szerkesztéséhez. Az átugrandó csatornák listájának szerkesztéséhez válassza ki a kívánt csatornát, majd nyomja meg az OK gombot a csatorna megjelöléséhez, vagy a megjelölés megszüntetéséhez. A csatornalista átrendezéséhez jelölje ki az első kívánt csatornát és a második csatornát, majd megerősítésképpen nyomja meg az OK gombot. 4 Nyomja meg a MENU gombot a kilépéshez. 26

28 3 A képernyőmenü (OSD) beállításainak módosítása A képernyőmenü (OSD) rendszer gyors és egyszerű módszert kínál a TV beállításainak elvégzéséhez. Az OSD menü elérhető a vezérlőpulton vagy távvezérlőn lévő gombok segítségével. Mielőtt belemennénk az OSD egyes elemeinek részleteibe, hasznos lehet megismerkedni az OSD rendszer elrendezésével: Állítható elemek: Megjeleníti az állítható lehetőségek beállítását/értékét. Főmenü: Megjeleníti a menüelemek listáját. A kiválasztott elemet eltérő szín jelzi. Kép Audió Óra / Időzítő Kép mód Fényerő Kontraszt Keménység Szín Csatorna Színezet Dig. Zajcsökk. Beállítás X-Kontraszt Háttérvilágítás Képméretarány Utasítások: Áthelyez OK Kijelöl Menu Vissza Gyors utasítások a beállítások módosításához. Funkció TV vezérlőpult Távvezérlő OSD menü MENÜ MENÜ Fel P Nyíl Le P Nyíl Növel VOL + Nyíl Csökkent VOL - Nyíl Kijelöl INPUT / VOL+ OK Vissza MENU / VOL- MENÜ 27

29 3.1 OSD menük Kövesse az OSD funkciómenü alsó részén lévő utasításokat. Nyomja meg a P / P gombot a vezérlőpulton vagy a / gombot a távvezérlőn, hogy végiglépkedjen a menükön. Nyomja meg az INPUT / VOL+ gombot a vezérlőpulton vagy az OK gombot a távvezérlőn, hogy kijelölje a kívánt elemet, majd nyomja meg a MENU/ VOL- gombot, hogy kilépjen az OSD menüből. A következő menüket különféleképpen lehet beállítani. 3.2 Képbeállítások végzése 1 Nyomja meg a Menü gombot, hogy az OSD főmenü képernyőre lépjen. 2 Nyomja meg a / gombot a távvezérlőn, vagy a P / P gombot a vezérlőpulton a Kép menü kiválasztásához. 3 Nyomja meg az / OK gombot a távvezérlőn, vagy az INPUT / VOL+ gombot a vezérlőpulton, hogy belépjen a Kép menübe. Kép Audió Óra / Időzítő Csatorna Beállítás Kép mód Fényerő Kontraszt Keménység Szín Színezet Dig. Zajcsökk. X-Kontraszt Háttérvilágítás Képméretarány Áthelyez OK Kijelöl Menu Vissza 4 Nyomja meg a / gombot a távvezérlőn, vagy a P / P gombot a vezérlőpulton egy elem kiválasztásához. 5 Nyomja meg az / OK gombot a távvezérlőn, vagy az INPUT / VOL+ gombot a vezérlőpulton, hogy bevigye az elemet. 6 Nyomja meg a / gombot a távvezérlőn vagy a VOL+ / VOL- gombot a vezérlőpulton a mérték módosításához, vagy nyomja meg az OK gombot a távvezérlőn vagy az INPUT / VOL+ gombot a vezérlőpulton az elem megjelöléséhez. 7 Nyomja meg a Menü gombot a kilépéshez. 8 A Kép menü segítségével állíthatóak be a Kép mód, Fényerő, Kontraszt, Keménység, Szín, Színezet, Dig. Zajcsökk., X-Kontraszt, Háttérvilágítás, Képméretarány, Színhőmérséklet és Előhív elemek. A Fényerő, Kontraszt, Keménység, CSzínolor és Színezet elemek csak akkor állíthatóak be, ha kiválasztja a Felhasználói elemet a Kép mód menüben. Nyomja meg a / gombot a távvezérlőn vagy a VOL+ / VOL- gombot a vezérlőpulton a beállítások elvégzéséhez. A Kép mód beállításai a következők lehetnek: Élénk, Szabványos, Film vagy Felhasználói. A Dig. Zajcsökk. beállításai a következők lehetnek: Ki, Gyenge, Közepes vagy Erős. Az X-kontraszt beállításai a következők lehetnek: Ki vagy Be. A Háttérvilágítás beállítása a / gomb megnyomásával lehetségesa 0 és 14 között. Az Képméretarány beállítása a következő lehet: Automata, Teljes, 4:3, Nagyítás vagy Felirat. A Színhőmérséklet beállításai a következők lehetnek: Meleg, Szabványos vagy Hideg. A Előhív elem segítségével állíthatóak vissza az almenü gyári beállításai. Megjegyzés: Az OSD elérhető elemei a bemeneti jelforrástól függően eltérhetnek. 28

30 3.3 Hangbeállítások végzése 1 Nyomja meg a Menü gombot, hogy az OSD főmenü képernyőre lépjen. 2 Nyomja meg a / gombot a távvezérlőn, vagy a P / P gombot a vezérlőpulton az Audió menü kiválasztásához. 3 Nyomja meg az / OK gombot a távvezérlőn, vagy az INPUT / VOL+ gombot a vezérlőpulton, hogy belépjen az Audió menübe. Kép Audió Óra / Időzítő Csatorna Beállítás Audió uzemmód Ekvalizátor Balansz Audió hatás Auto. hangerő Preferált nyelv Digitális MTS Audió leírás Előhív Áthelyez OK Kijelöl Menu Vissza 4 Nyomja meg a / gombot a távvezérlőn, vagy a P / P gombot a vezérlőpulton egy elem kiválasztásához. 5 Nyomja meg az / OK gombot a távvezérlőn, vagy az INPUT / VOL+ gombot a vezérlőpulton, hogy bevigye az elemet. 6 Nyomja meg a / gombot a távvezérlőn vagy a VOL+ / VOL- gombot a vezérlőpulton a mérték módosításához, vagy nyomja meg az OK gombot a távvezérlőn vagy az INPUT / VOL+ gombot a vezérlőpulton az elem megjelöléséhez. 7 Nyomja meg a Menü gombot a kilépéshez. 8 Az Audió menü segítségével a állíthatóak be az Audió uzemmód, Ekvalizátor, Balansz, Audió hatás, Auto. hangerő (Csak ATV), Preferált nyelv (Csak DTV), Digitális MTS (Csak DTV), Audió leírás (Csak DTV) és Előhív elemek. Az Hangszín-szabályozó elem kizárólag akkor állítható be, ha a Felhasználói elemet választották ki az Audió mód menüben. Az Audió uzemmód mód beállításai a következők lehetnek: Dinamikus, Szabványos, Halk vagy Felhasználói. Nyomja meg a / gombot a távvezérlőn vagy a VOL+ / VOL- gombot a vezérlőpulton az Ekvalizátor és Balansz mértékének beállításához. Az Audió hatás beállításai a következők lehetnek: Ki vagy Be. Az Auto. hangerő beállításai a következők lehetnek: Ki vagy Be. A Preferált nyelv beállításai a következők lehetnek: Angol, Német, Francia, Olasz, Spanyol, Holland,, Portugál vagy Lengyel. A Digitális MTS beállításai a követklezők lehetnek: Automata, Sztereó, Kétnyelvű 1 vagy Kétnyelvű 2. Az Audió leírás elem a következők beállításához használható: Mód és Hangerő. A Előhív elem segítségével állíthatóak vissza a gyári beállítások. Megjegyzés: Az OSD elérhető elemei a bemeneti jelforrástól függően eltérhetnek. 29

31 3.4 Az óra és időzítő beállításainak módosítása 1 Nyomja meg a Menü gombot, hogy az OSD főmenü képernyőre lépjen. 2 Nyomja meg a / gombot a távvezérlőn, vagy a P / P gombot a vezérlőpulton a Óra / időzítő menü kiválasztásához. 3 Nyomja meg az / OK gombot a távvezérlőn, vagy az INPUT / VOL+ gombot a vezérlőpulton, hogy belépjen a Óra / időzítő menübe. Kép Audió Óra / Időzítő Csatorna Beállítás Elalváskapcsoló Idő üzemmód Dátum Helyi eltérés Áthelyez OK Kijelöl Menu Vissza 4 Nyomja meg a / gombot a távvezérlőn, vagy a P / P gombot a vezérlőpulton egy elem kiválasztásához. 5 Nyomja meg az / OK gombot a távvezérlőn, vagy az INPUT / VOL+ gombot a vezérlőpulton, hogy bevigye az elemet. 6 Nyomja meg a / gombot a távvezérlőn vagy a VOL+ / VOL- gombot a vezérlőpulton az értékek módosításához, vagy nyomja meg az OK gombot a távvezérlőn vagy az INPUT / VOL+ gombot a vezérlőpulton az elem megjelöléséhez. 7 Nyomja meg a Menü gombot a kilépéshez. 8 A Óra / időzítő menü segítségével a következők beállítása lehetséges: Elalváskapcsoló, Idő üzemmód, Dátum és Helyi eltérés. A Dátum és Helyi eltérés elem kizárólag akkor állítható be, ha a Kézi elemet választották ki a Idő mód menüben. A Elalváskapcsoló beállításai a következők lehetnek: Ki, 15 perc, 30 perc, 45 perc, 60 perc, 90 perc vagy 120 perc. A Idő üzemmód beállításai a következők lehetnek: Automata vagy Kézi. Nyomja meg a / gombot a távvezérlőn vagy a VOL+ / VOL- gombot a vezérlőpulton a Dátum értékeinek beállításához. A Helyi eltérés beállításai a következők lehetnek: Pontos idő, CT +1h, CT +2h, CT +3h, CT -1h, CT -2h vagy CT -3h. Megjegyzés: Az OSD elérhető elemei a bemeneti jelforrástól függően eltérhetnek. 30

32 3.5 Csatornabeállítások végzése 1 Nyomja meg a Menü gombot, hogy az OSD főmenü képernyőre lépjen. 2 Nyomja meg a / gombot a távvezérlőn, vagy a P / P gombot a vezérlőpulton a Csatorna menü kiválasztásához. 3 Nyomja meg az / OK gombot a távvezérlőn, vagy az INPUT / VOL+ gombot a vezérlőpulton, hogy belépjen a Csatorna menübe. Kép Audió Óra / Időzítő Csatorna Beállítás Ország Felirat Teletext nyelve Auto. keresés Manuális keresés Csat. szerk. Kedvenclisták Szülői felügyelet Áthelyez OK Kijelöl Menu Vissza 4 Nyomja meg a / gombot a távvezérlőn, vagy a P / P gombot a vezérlőpulton egy elem kiválasztásához. 5 Nyomja meg az / OK gombot a távvezérlőn, vagy az INPUT / VOL+ gombot a vezérlőpulton, hogy bevigye az elemet. 6 Nyomja meg a / gombot a távvezérlőn vagy a VOL+ / VOL- gombot a vezérlőpulton az értékek módosításához, vagy nyomja meg az OK gombot a távvezérlőn vagy az INPUT / VOL+ gombot a vezérlőpulton az elem megjelöléséhez. 7 Nyomja meg a Menü gombot a kilépéshez. 8 A Csatorna menü segítségével a következő elemek beállítása lehetséges: Ország, Felirat, Teletext nyelve, Auto. keresés, Manuális keresés, Csat. szerk., Kedvenclisták és Szülői felügyelet beállításai vagy funkciói (lásd: Automatikus csatornakeresés végrehajtása a következő oldalon: 25, A kedvenclista szerkesztése a következő oldalon: 26 és A csatornalista szerkesztése a következő oldalon: 26). A Ország menü beállításai a következők lehetnek: Nagy-Britannia, Németország, Franciaország, Olaszország, Spanyolország, Hollandia, ország,portugália, Lengyelország vagy Egyéb. A Felirat menü segítségével állíthatóak be a következő elemek: Preferált nyelv, Mód és Halláskárosult. A Teletext nyelve menü segítségével választható ki a kívánt teletext nyelv. A Kézi keresés elem segítségével végezhetőek el a következők: Digitális keresés, Analóg keresés és Finomhangolás. A Szülői felügyelet menü segítségével állíthatóak be a következők beállításai: Jelszó megadása, Engedélyezés, Csatorna zárak, Szülői minősítés, Előlap zárolása és Jelszó. Az alapértelmezett jelszó a Megjegyzés: A Csatorna beállításai csak akkor érhetők el, ha TV jelforrásra van állítva. 31

33 3.6 PC beállítások módosítása 1 Nyomja meg a Menü gombot, hogy az OSD főmenü képernyőre lépjen. 2 Nyomja meg a / gombot a távvezérlőn, vagy a P / P gombot a vezérlőpulton a PC beállítás menü kiválasztásához. 3 Nyomja meg az / OK gombot a távvezérlőn, vagy az INPUT / VOL+ gombot a vezérlőpulton, hogy belépjen a PC beállítás menübe. Kép Audió Óra / Időzítő PC beállítás Beállítás V. helyzet F. helyzet Fázis Óra Auto. beállítás Áthelyez OK Kijelöl Menu Vissza 4 Nyomja meg a / gombot a távvezérlőn, vagy a P / P gombot a vezérlőpulton egy elem kiválasztásához. 5 Nyomja meg az / OK gombot a távvezérlőn, vagy az INPUT / VOL+ gombot a vezérlőpulton, hogy bevigye az elemet. 6 Nyomja meg a / gombot a távvezérlőn vagy a VOL+ / VOL- gombot a vezérlőpulton a mérték módosításához, vagy nyomja meg az OK gombot a távvezérlőn vagy az INPUT / VOL+ gombot a vezérlőpulton az elem végrehajtásához. 7 Nyomja meg a MENU gombot, hogy kilépjen a PC beállítások menüből. 8 A PC beállítások menü segítségével állíthatóak be, illetve hajthatók verge a következők: V. helyzet, F. helyzet, Fázis, Óra és Auto. beállítás beállításai vagy funkciói. 9 Nyomja meg a / gombot a távvezérlőn vagy a VOL+ / VOL- gombot a vezérlőpulton a V. helyzet, F. helyzet, Fázis és Óra mértékének beállításához. 10 Az Auto. beállítás elem a beállítások automatikus elvégzéséhez használható. Megjegyzés: A PC beállítás menü akkor elérhető, ha számítógép jelforrásra van állítva. 32

34 3.7 Beállítások végzése 1 Nyomja meg a MENÜ gombot, hogy az OSD főmenü képernyőre lépjen. 2 Nyomja meg a / gombot a távvezérlőn, vagy a P / P gombot a vezérlőpulton a Beállítás menü kiválasztásához. 3 Nyomja meg az / OK gombot a távvezérlőn, vagy az INPUT / VOL+ gombot a vezérlőpulton, hogy belépjen a Beállítás menübe. Kép Audió Óra / Időzítő Csatorna Beállítás OSD nyelve OSD ideje Közös Interfész SCART 1 SCART 2 Üzemmód beállítás Vivid Motion Első beállítás Előhív Áthelyez OK Kijelöl Menu Vissza 4 Nyomja meg a / gombot a távvezérlőn, vagy a P / P gombot a vezérlőpulton egy elem kiválasztásához. 5 Nyomja meg az / OK gombot a távvezérlőn, vagy az INPUT / VOL+ gombot a vezérlőpulton, hogy bevigye az elemet. 6 Nyomja meg az OK gombot a távvezérlőn, vagy az INPUT / VOL+ gombot a vezérlőpulton, hogy megjelöljön egy elemet vagy végrehajtson egy funkciót. 7 Nyomja meg a MENÜ gombot a kilépéshez. 8 A Beálltás menü segítségével a következő elemek beállítása lehetséges: OSD nyelve, OSD ideje, Közös Interfész, SCART1, SCART2, Üzemmód beállítás, Vivid Motion, Első beállítás és Előhív. A Közös interfész csak akkor elérhető, ha CI eszközt csatlakoztattak. A CI főmenüből történő kilépéshez nyomja meg a Vörös gombot a távvezérlőn. A SCART1 és SCART2 elem csak SCART1 vagy SCART2 bemeneti jelforrás választása esetében áll rendelkezésre. Rendelkezésre álló OSD nyelvek: English, Deutsch, Français, Italiano, Espańol, Nederlands,, Portuguęs és Polski. Az OSD időtúllépés elem beállításai a következők lehetnek: 10 másodperc, 20 másodperc, 30 másodperc és 60 másodperc. A Közös Interfész a csatlakoztatott CI eszköz eléréséhez használható. A SCART1 beállításai a következők lehetnek: Automata, RGB, CVBS vagy S-Video. A SCART2 beállításai a következők lehetnek: Automata, CVBS vagy S-Video. A Üzemmód beállítás lehetséges beállításai a következők: Otthon mód vagy Üzlet mód. A Vivid Motion beállításai a következők lehetnek: Ki, Alacsony, Közepes vagy Magas. A Első beállítás menü segítségével állíthatóak be a következő elemek: OSD nyelve, Üzemmód beállítás és Ország. A Előhív elem segítségével állíthatóak vissza a Beállítás menü gyári beállításai. Megjegyzés: Az OSD elérhető elemei a bemeneti jelforrástól függően eltérhetnek. 33

35 4 Hibakeresés Helyzet Megoldás Csatlakoztassa megfelelően a hálózati tápkábelt. Győződjön meg arról, hogy az bekapcsolt állapotot jelző LED világít. Nincs kép és hang. Nincs kép vagy gyenge a kép minősége, de a hang rendben. 34 Nyomja meg a gombot a vezérlőpulton vagy távvezérlőn. Nyomja meg az Bemenet gombot, hogy a csatlakoztatott videó jelforrások között váltson. Nyomja meg a P or P gombot a más TV-csatornákra történő váltáshoz. Győződjön meg arról, hogy minden kábel megfelelően csatlakozik. Ellenőrizze az antenna- és kábelcsatlakozásokat. Állítsa be a Fényerő lehetőség értékét a Kép OSD menüben. A kép nem színes. Állítsa be a Balansz lehetőség értékét az Audió OSD menüben. Megfelelő a kép, de nincs hang. Az egyik hangszóró nem szól. Kábeltévé esetén nem foghatók egyes TVcsatornák. A TV beállításait szeretném alaphelyzetbe állítani. A menüket nem lehet kezelni. Győződjön meg arról, hogy a forráseszköz megfelelően működik. Győződjön meg arról, hogy az audió kábel szorosan csatlakoztatva van. Kapcsolja ki a némítást. Nyomja meg a VOL + gombot a vezérlőpulton vagy távvezérlőn. Állítsa be a Balansz lehetőség értékét az Audió OSD menüben. Próbálkozzon az Auto. keresés funkcióval a Csatorna OSD menüben. Használja a Előhív funkciót a Beállítás OSD menüben. Ha az OSD menü elemei szürkén láthatók, a rendszer állapota miatt nem érhetők el azok a beállítások. A kép ugrik. Győződjön meg arról, hogy a videó jelkábel megfelelően csatlakozik. Mákos a kép. Homályos és szellemképes kép. A távvezérlő nem működik. Helyezze át az antennát, távol az utaktól és zavarforrásoktól. Ellenőrizze az antenna- és videó kábelcsatlakozásokat. Állítsa be a Keménység értékét. Erős jellel sugárzott műsort válasszon. Állítson az antenna helyzetén vagy cserélje ki a videó jelkábelt. Győződjön meg arról, hogy helyesen helyezték be az elemet. Cserélje ki egy újra. Győződjön meg arról, hogy a TV tápkábele csatlakoztatva van. Győződjön meg arról, hogy a távirányító és a vevője között nincs semmiféle akadály. Próbálja meg a távvezérlőt a TV-hez közelebb működtetni.

36 5 Támogatott időzítés PC módot támogató időzítés Mód Felbontás (aktív pont) Sorfrekvencia (khz) Függőleges frekvencia (Hz) Névleges pixel-órajel (MHz) PC (VGA) DVI-HDMI VGA 31,469 59,941 25,175 V V SVGA 800x600@60Hz 37,879 60, V V XGA 1024x768@60Hz 48,363 60, V V VESA 1280x720@60Hz 44,955 59,94 74,25 V V VESA 1280x960@60Hz V V SXGA 1280x1024@60Hz 63,981 60, V V WXGA+ 1440x900@60Hz 55,935 59, ,5 V V VESA 1920x1080@60Hz 67,500 60,00 148,5 V V Videó módot támogató időzítés Felbontás (aktív pont) HDMI HDTV (komponens) 640x480p@60Hz V 720x480i@60Hz V V 720x480p@60Hz V V 720x576i@50Hz V V 720x576p@50Hz V V 1280x720p@60Hz V V 1280x720p@50Hz V V 1920x1080i@50Hz V V 1920x1080i@60Hz V V 1920x1080P@24HZ V V 1920x1080P@25HZ V V 1920x1080P@30HZ V V 1920x1080P@50Hz V V 1920x1080P@60Hz V V 35

37 6 Műszaki adatok Képernyőméret 106,7 cm / LCD-kijelzőpanel 1920x1080 Bemenet funkció RF bemenet x 1 SCART x 2 AV x 1 Komponens videó RCA bemenet x 1 Komponens audió bemenet x 1 HDMI x 4 VGA x 1 VGA audió bemenet x 1 CI x 1 (5 V támogatással) S-Video x 1 Kimeneti funkció Fülhallgató kimenet Hangszóró10 W + 10 W SCART Ki Jellemző Full HD HD Ready 3D fésűszűrő 3D De Interlacer Zajcsökkentés 3:2/2:2 átméretezés X-Kontraszt (10000:1) 24p bemenet 36

38 VIDEO 2 S-VIDEO 2 USB 7 A TV falra szerelése Az állvány szétszerelése: 1 Húzza ki az összes kábelt és vezetéket a TV-ből, hogy elkerülje a sérülésüket. 2 Óvatosan helyezze a TV készüléket kijelzőpanellel lefelé egy puha és sima felületre (takaró, hab, kendő stb.) nehogy megsérüljön a TV. 3 Távolítsa el a hat (6) db csavart, amelyek az állványt rögzítik. 4 Óvatosan távolítsa el az állványt. 5 A gumi fedelet helyezze fel, ha a TV-t falra szereli. (Kizárólag hivatkozás céljából) A TV falra szerelése: 1 Vásároljon egy VESA-kompatibilis fali konzolt: VESA 200 X 200, 4 lyuk, M5, 15mm, 20kg. 2 Keressen ideális helyet a TV elhelyezéséhez a falon. 3 Szorosan rögzítse a fali konzolt a falra. 4 Rögzítse a TV-t a konzolra a TV hátulján lévő 4 szerelőlyuk segítségével. Megjegyzés: Kérjük olvassa el figyelmesen az adott fali konzol utasításait a TV megfelelő felszerelését illetően. A szerelőlyukak távolsága 200mm vízszintesen és 200mm függőlegesen. A szükséges csavarok mérete metrikus: M5, 15mm hosszúságú. A 42 TV állvány talpa asztalra vagy egyéb szilárd felületre csavarozható a talp hátulján lévő lyukon keresztül. *Az LCD TV-t csak szakképzett szerelő szerelheti fel a falra. Ne kíséreljék meg saját maguk elvégezni ezt a feladatot. A Hannspree nem vállal felelősséget a nem megfelelő felszerelésért, illetve a balesetet vagy személyi sérülést eredményező szerelésért. A szerviz szakemberénél érdeklődhet a TV falra szereléséhez használható opcionális konzol használatát illetően. 37

39 8 Kábelrendező használata Húzza át a kábeleket a kapcson az ábra szerinti módon: f 38
