1 HANNspree HT11 19" LCD-TFT beépített TV-tuner + DVB-T Használati útmutató

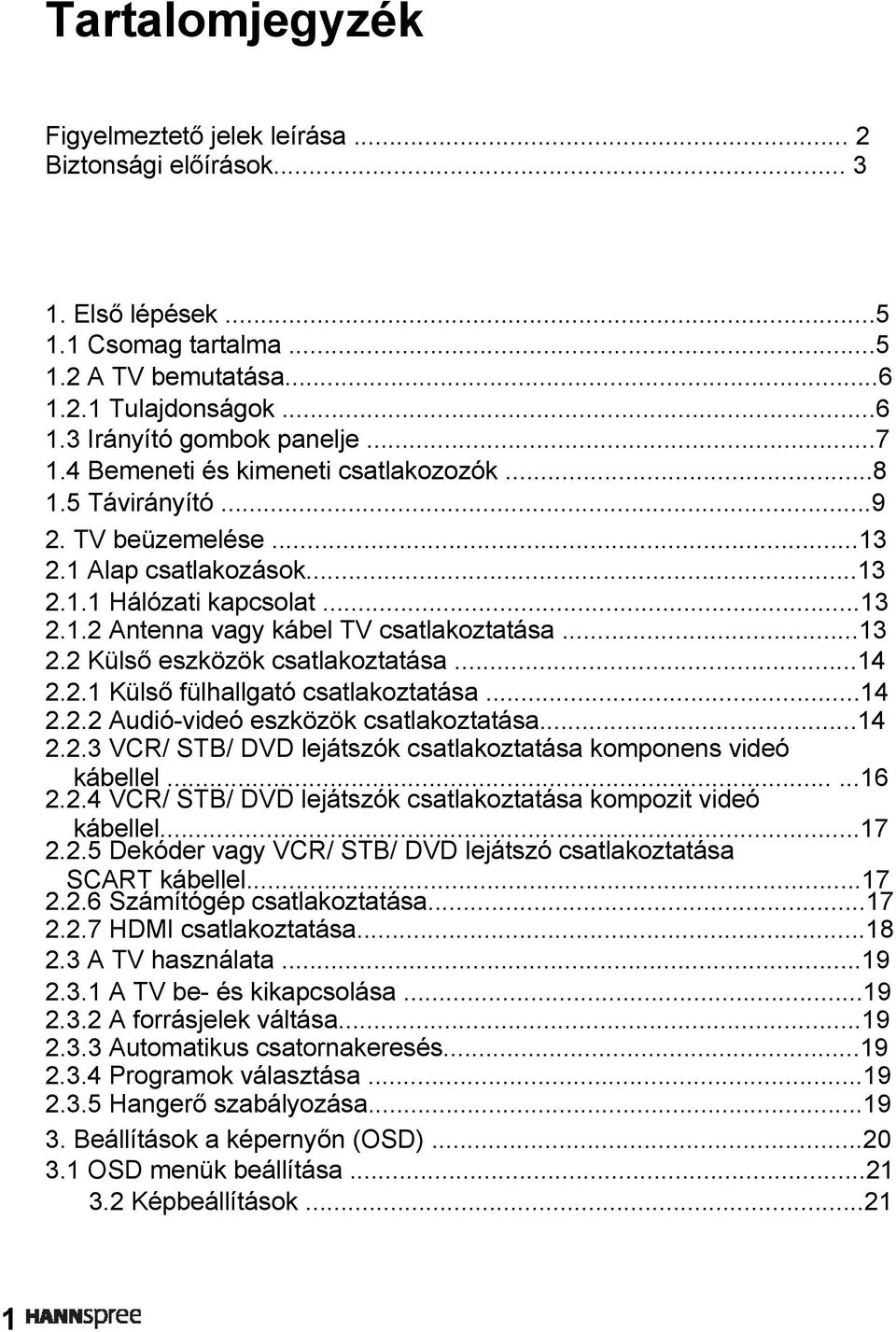

2 Tartalomjegyzék Figyelmeztető jelek leírása... 2 Biztonsági előírások Első lépések Csomag tartalma A TV bemutatása Tulajdonságok Irányító gombok panelje Bemeneti és kimeneti csatlakozozók Távirányító TV beüzemelése Alap csatlakozások Hálózati kapcsolat Antenna vagy kábel TV csatlakoztatása Külső eszközök csatlakoztatása Külső fülhallgató csatlakoztatása Audió-videó eszközök csatlakoztatása VCR/ STB/ DVD lejátszók csatlakoztatása komponens videó kábellel VCR/ STB/ DVD lejátszók csatlakoztatása kompozit videó kábellel Dekóder vagy VCR/ STB/ DVD lejátszó csatlakoztatása SCART kábellel Számítógép csatlakoztatása HDMI csatlakoztatása A TV használata A TV be- és kikapcsolása A forrásjelek váltása Automatikus csatornakeresés Programok választása Hangerő szabályozása Beállítások a képernyőn (OSD) OSD menük beállítása Képbeállítások

3 Tartalomjegyzék 3.3 Hangbeállítások Csatorna beállítások (analóg TV) DTV beállítások (digitális TV) PC beállítások A Beállítások menü beállítása Problémamegoldás Specifikáció Támogatott felbontások PC módban Támogatott felbontások HDMI módban...30 Figyelmeztető jelek leírása 2

4 Biztonsági előírások Megjegyzés: Ez az eszköz VGA csatlakozóval csatlakoztatható számítógéphez. A forrás jel fő frekvenciája hatásának csökkentésére használjon ferrit gyűrűvel ellátott VGA monitor kábelt. 3

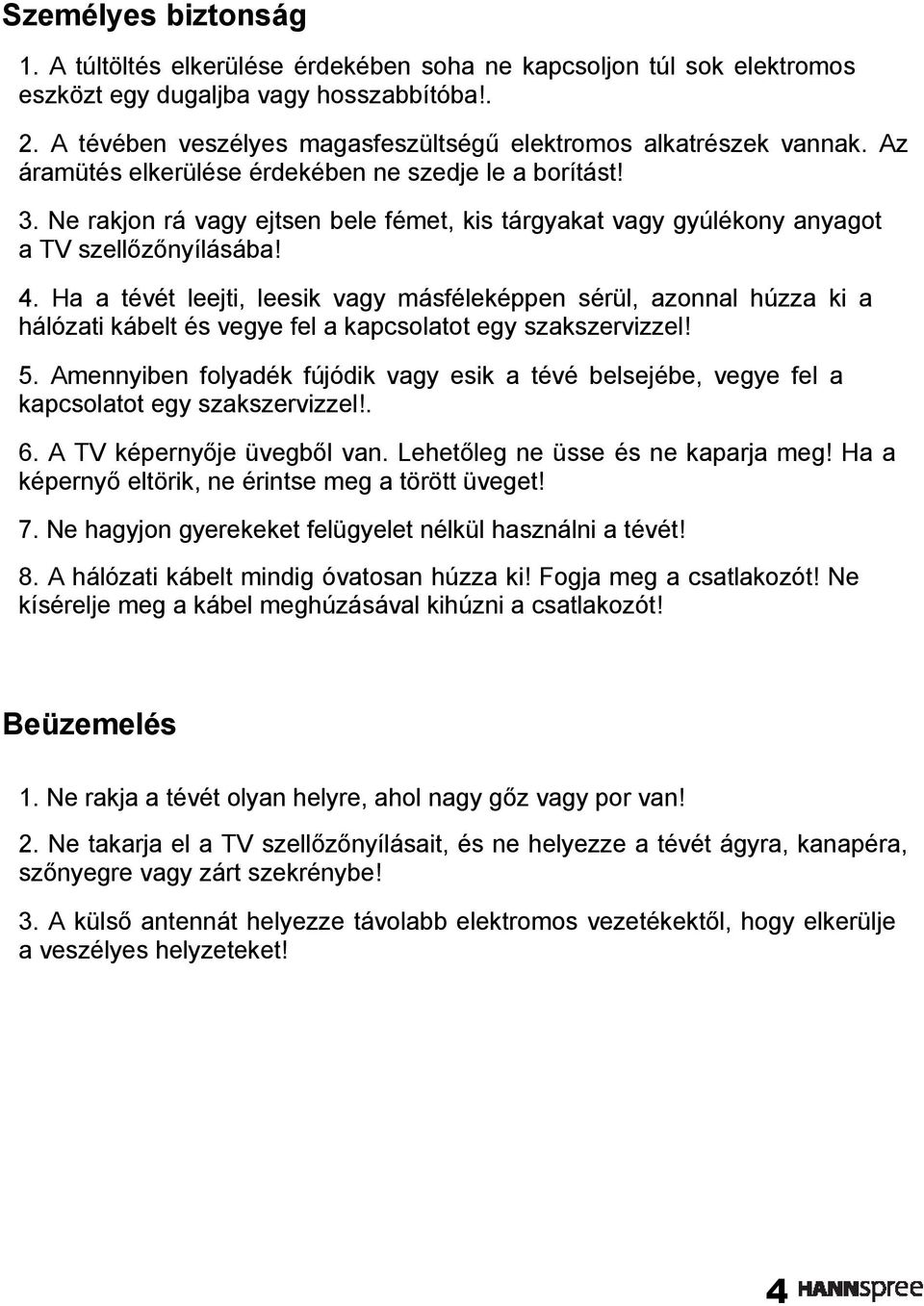

5 Személyes biztonság 1. A túltöltés elkerülése érdekében soha ne kapcsoljon túl sok elektromos eszközt egy dugaljba vagy hosszabbítóba!. 2. A tévében veszélyes magasfeszültségű elektromos alkatrészek vannak. Az áramütés elkerülése érdekében ne szedje le a borítást! 3. Ne rakjon rá vagy ejtsen bele fémet, kis tárgyakat vagy gyúlékony anyagot a TV szellőzőnyílásába! 4. Ha a tévét leejti, leesik vagy másféleképpen sérül, azonnal húzza ki a hálózati kábelt és vegye fel a kapcsolatot egy szakszervizzel! 5. Amennyiben folyadék fújódik vagy esik a tévé belsejébe, vegye fel a kapcsolatot egy szakszervizzel!. 6. A TV képernyője üvegből van. Lehetőleg ne üsse és ne kaparja meg! Ha a képernyő eltörik, ne érintse meg a törött üveget! 7. Ne hagyjon gyerekeket felügyelet nélkül használni a tévét! 8. A hálózati kábelt mindig óvatosan húzza ki! Fogja meg a csatlakozót! Ne kísérelje meg a kábel meghúzásával kihúzni a csatlakozót! Beüzemelés 1. Ne rakja a tévét olyan helyre, ahol nagy gőz vagy por van! 2. Ne takarja el a TV szellőzőnyílásait, és ne helyezze a tévét ágyra, kanapéra, szőnyegre vagy zárt szekrénybe! 3. A külső antennát helyezze távolabb elektromos vezetékektől, hogy elkerülje a veszélyes helyzeteket! 4

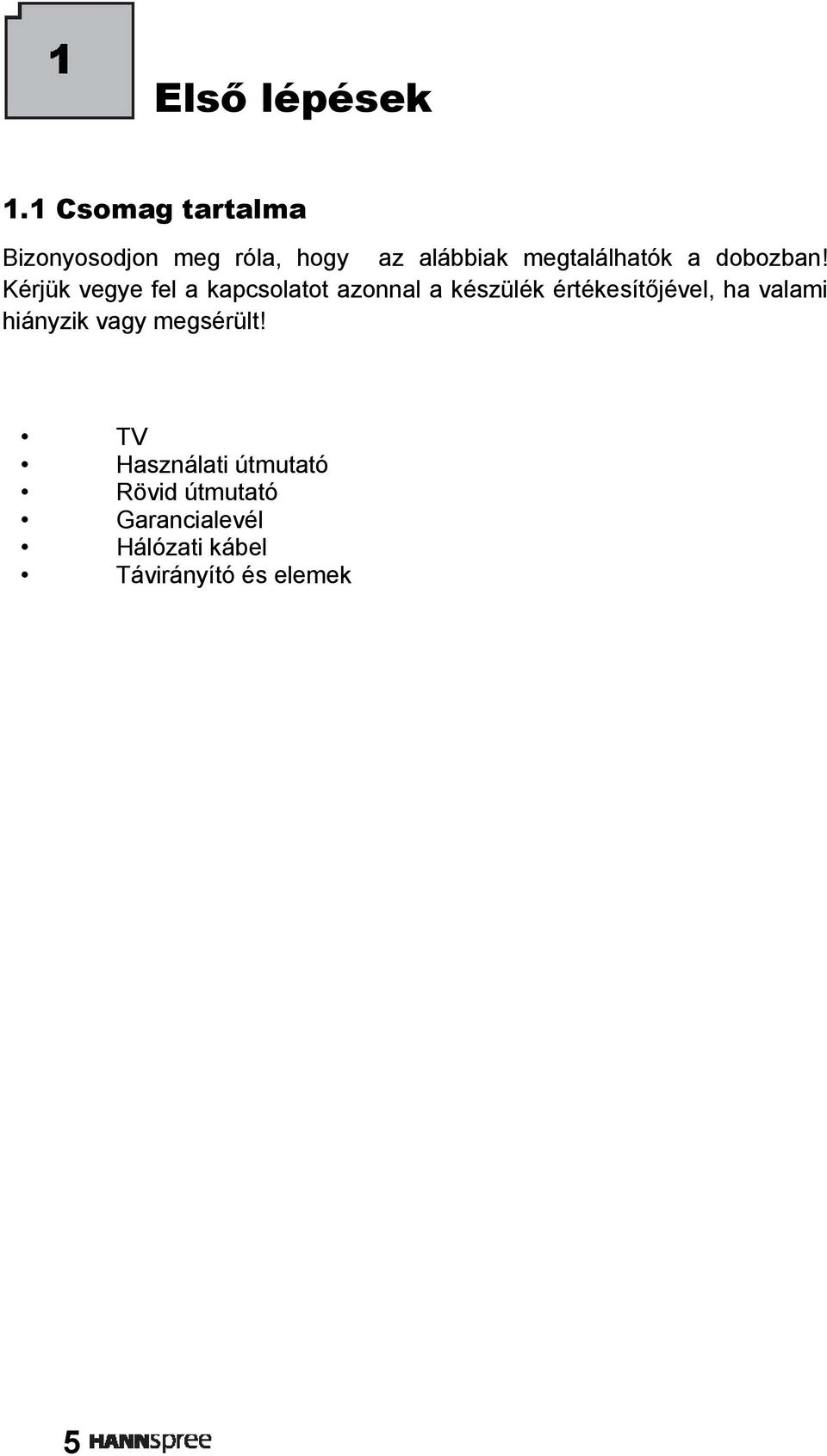

6 Első lépések 1.1 Csomag tartalma Bizonyosodjon meg róla, hogy az alábbiak megtalálhatók a dobozban! Kérjük vegye fel a kapcsolatot azonnal a készülék értékesítőjével, ha valami hiányzik vagy megsérült! TV Használati útmutató Rövid útmutató Garancialevél Hálózati kábel Távirányító és elemek 5

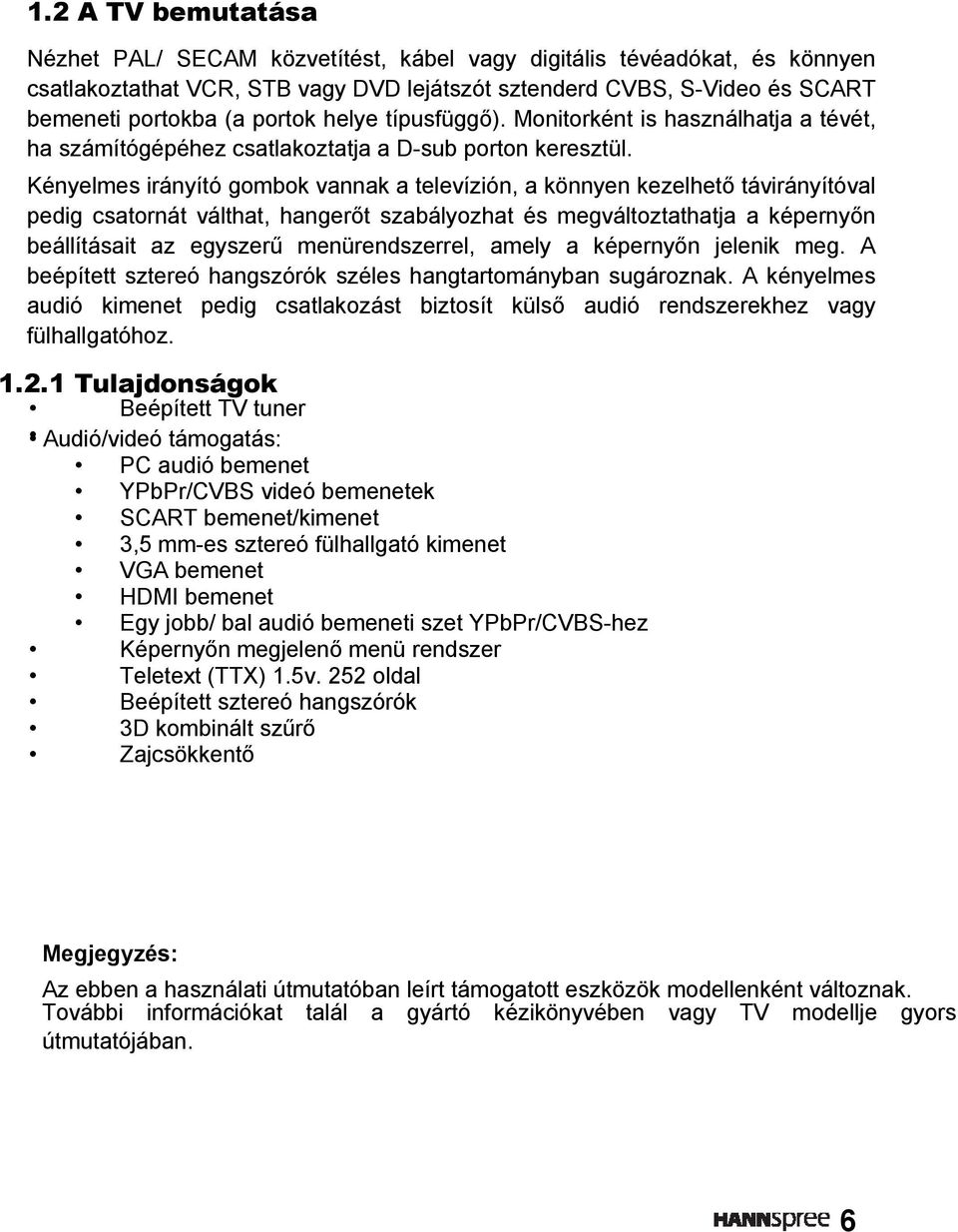

7 1.2 A TV bemutatása Nézhet PAL/ SECAM közvetítést, kábel vagy digitális tévéadókat, és könnyen csatlakoztathat VCR, STB vagy DVD lejátszót sztenderd CVBS, S-Video és SCART bemeneti portokba (a portok helye típusfüggő). Monitorként is használhatja a tévét, ha számítógépéhez csatlakoztatja a D-sub porton keresztül. Kényelmes irányító gombok vannak a televízión, a könnyen kezelhető távirányítóval pedig csatornát válthat, hangerőt szabályozhat és megváltoztathatja a képernyőn beállításait az egyszerű menürendszerrel, amely a képernyőn jelenik meg. A beépített sztereó hangszórók széles hangtartományban sugároznak. A kényelmes audió kimenet pedig csatlakozást biztosít külső audió rendszerekhez vagy fülhallgatóhoz Tulajdonságok Beépített TV tuner Audió/videó támogatás: PC audió bemenet YPbPr/CVBS videó bemenetek SCART bemenet/kimenet 3,5 mm-es sztereó fülhallgató kimenet VGA bemenet HDMI bemenet Egy jobb/ bal audió bemeneti szet YPbPr/CVBS-hez Képernyőn megjelenő menü rendszer Teletext (TTX) 1.5v. 252 oldal Beépített sztereó hangszórók 3D kombinált szűrő Zajcsökkentő Megjegyzés: Az ebben a használati útmutatóban leírt támogatott eszközök modellenként változnak. További információkat talál a gyártó kézikönyvében vagy TV modellje gyors útmutatójában. 6

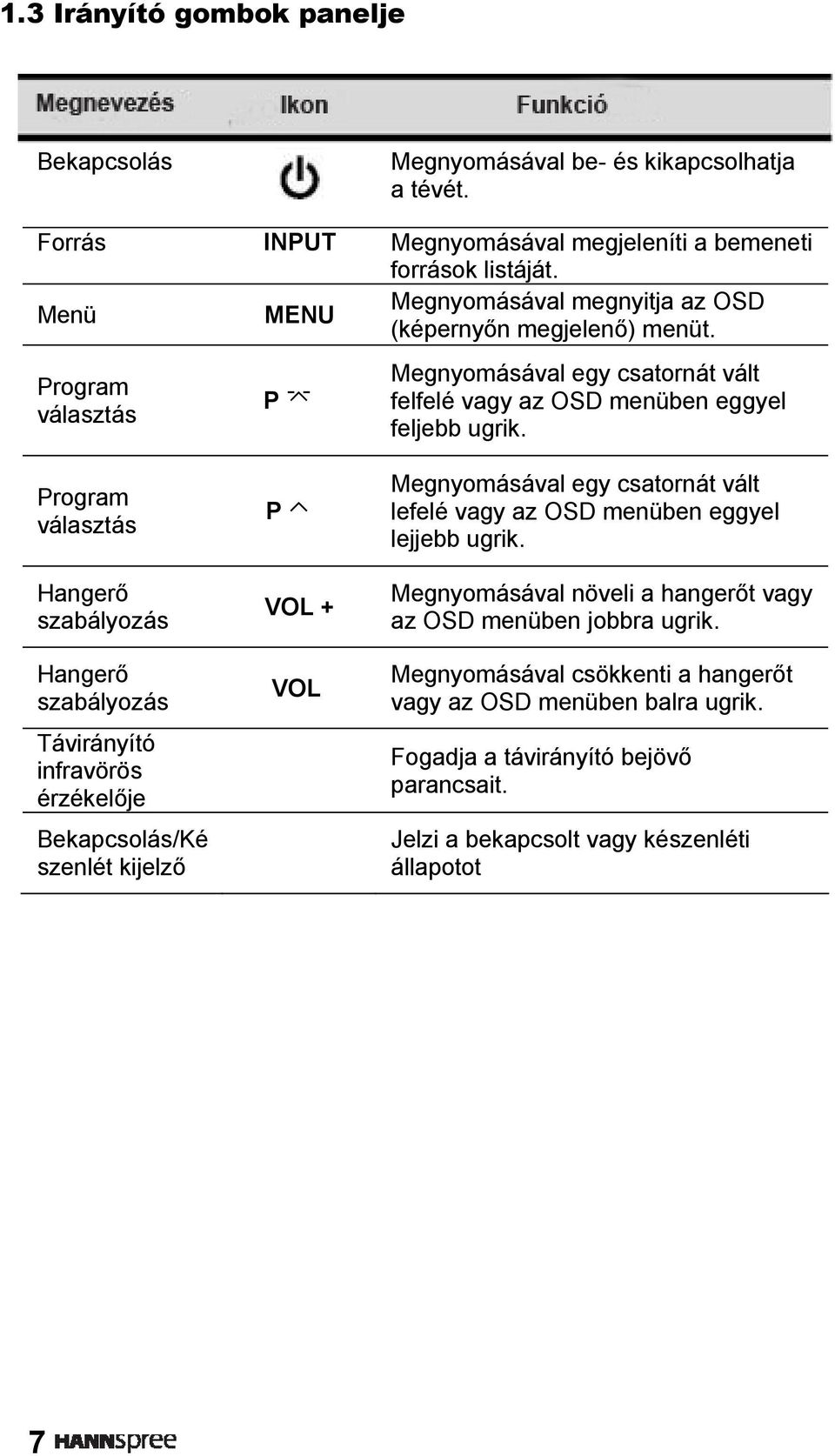

8 1.3 Irányító gombok panelje Bekapcsolás Megnyomásával be- és kikapcsolhatja a tévét. Forrás INPUT Megnyomásával megjeleníti a bemeneti források listáját. Menü MENU Megnyomásával megnyitja az OSD (képernyőn megjelenő) menüt. Program választás P Megnyomásával egy csatornát vált felfelé vagy az OSD menüben eggyel feljebb ugrik. Program választás Hangerő szabályozás Hangerő szabályozás Távirányító infravörös érzékelője Bekapcsolás/Ké szenlét kijelző P VOL + VOL Megnyomásával egy csatornát vált lefelé vagy az OSD menüben eggyel lejjebb ugrik. Megnyomásával növeli a hangerőt vagy az OSD menüben jobbra ugrik. Megnyomásával csökkenti a hangerőt vagy az OSD menüben balra ugrik. Fogadja a távirányító bejövő parancsait. Jelzi a bekapcsolt vagy készenléti állapotot 7

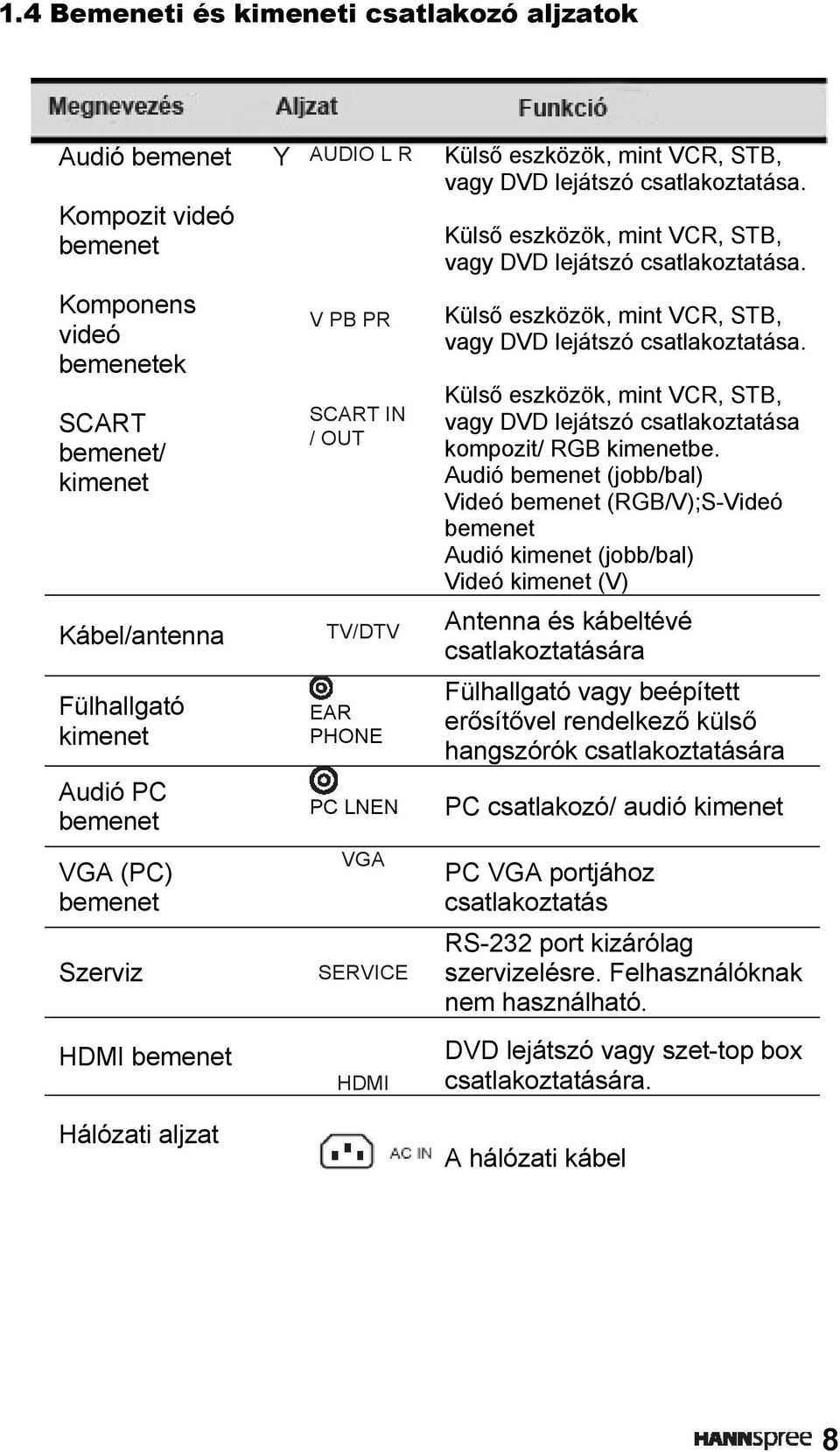

9 1.4 Bemeneti és kimeneti csatlakozó aljzatok Audió bemenet Kompozit videó bemenet Komponens videó bemenetek SCART bemenet/ kimenet Y AUDIO L R V PB PR SCART IN / OUT Külső eszközök, mint VCR, STB, vagy DVD lejátszó csatlakoztatása. Külső eszközök, mint VCR, STB, vagy DVD lejátszó csatlakoztatása. Külső eszközök, mint VCR, STB, vagy DVD lejátszó csatlakoztatása. Külső eszközök, mint VCR, STB, vagy DVD lejátszó csatlakoztatása kompozit/ RGB kimenetbe. Audió bemenet (jobb/bal) Videó bemenet (RGB/V);S-Videó bemenet Audió kimenet (jobb/bal) Videó kimenet (V) Kábel/antenna TV/DTV Antenna és kábeltévé csatlakoztatására Fülhallgató kimenet Audió PC bemenet VGA (PC) bemenet Szerviz HDMI bemenet EAR PHONE PC LNEN VGA SERVICE HDMI Fülhallgató vagy beépített erősítővel rendelkező külső hangszórók csatlakoztatására PC csatlakozó/ audió kimenet PC VGA portjához csatlakoztatás RS-232 port kizárólag szervizelésre. Felhasználóknak nem használható. DVD lejátszó vagy szet-top box csatlakoztatására. Hálózati aljzat A hálózati kábel 8

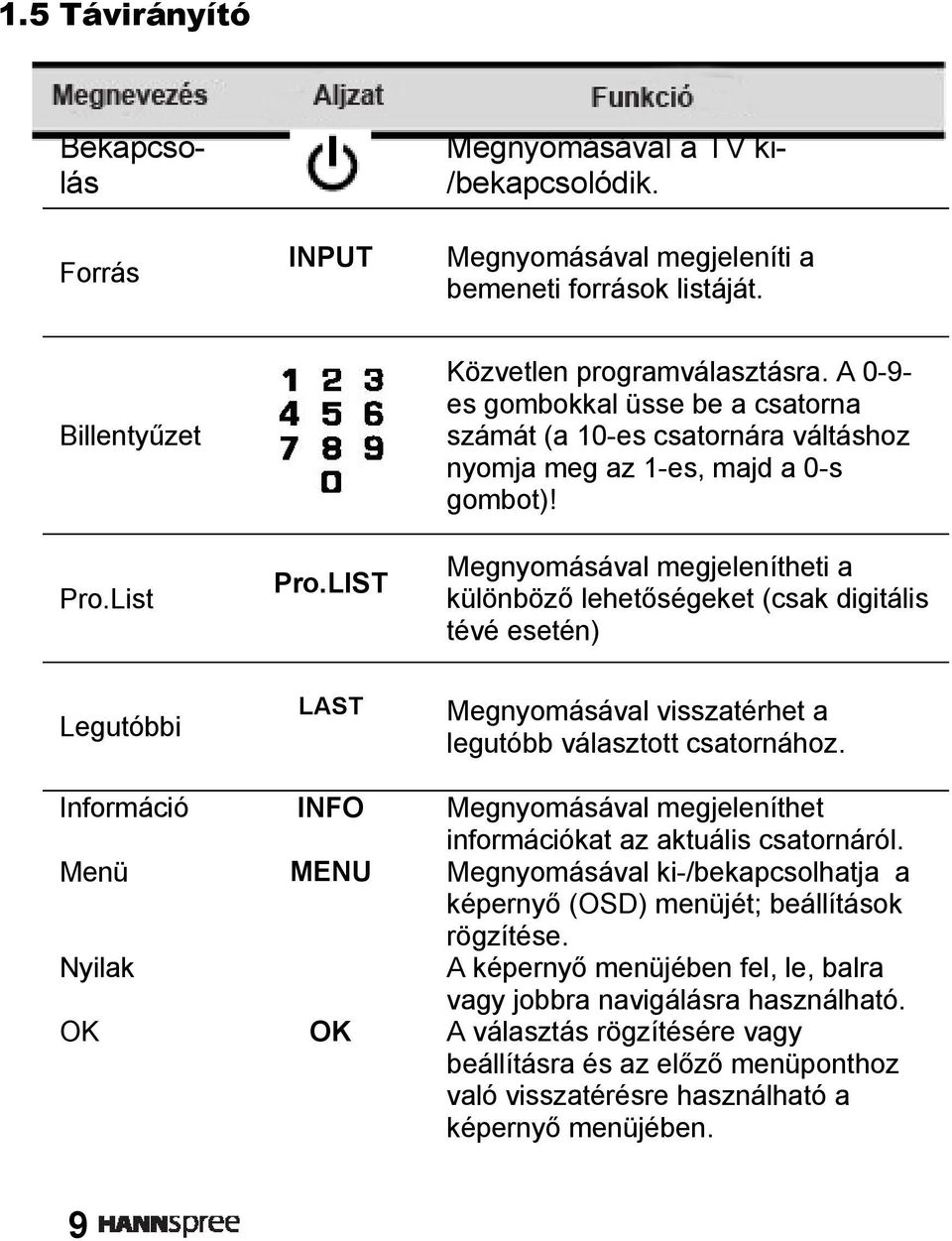

10 1.5 Távirányító Bekapcsolás Forrás INPUT Megnyomásával a TV ki- /bekapcsolódik. Megnyomásával megjeleníti a bemeneti források listáját. Billentyűzet Pro.List Pro.LIST Közvetlen programválasztásra. A 0-9- es gombokkal üsse be a csatorna számát (a 10-es csatornára váltáshoz nyomja meg az 1-es, majd a 0-s gombot)! Megnyomásával megjelenítheti a különböző lehetőségeket (csak digitális tévé esetén) Legutóbbi Információ Menü Nyilak OK LAST INFO MENU OK Megnyomásával visszatérhet a legutóbb választott csatornához. Megnyomásával megjeleníthet információkat az aktuális csatornáról. Megnyomásával ki-/bekapcsolhatja a képernyő (OSD) menüjét; beállítások rögzítése. A képernyő menüjében fel, le, balra vagy jobbra navigálásra használható. A választás rögzítésére vagy beállításra és az előző menüponthoz való visszatérésre használható a képernyő menüjében. 9

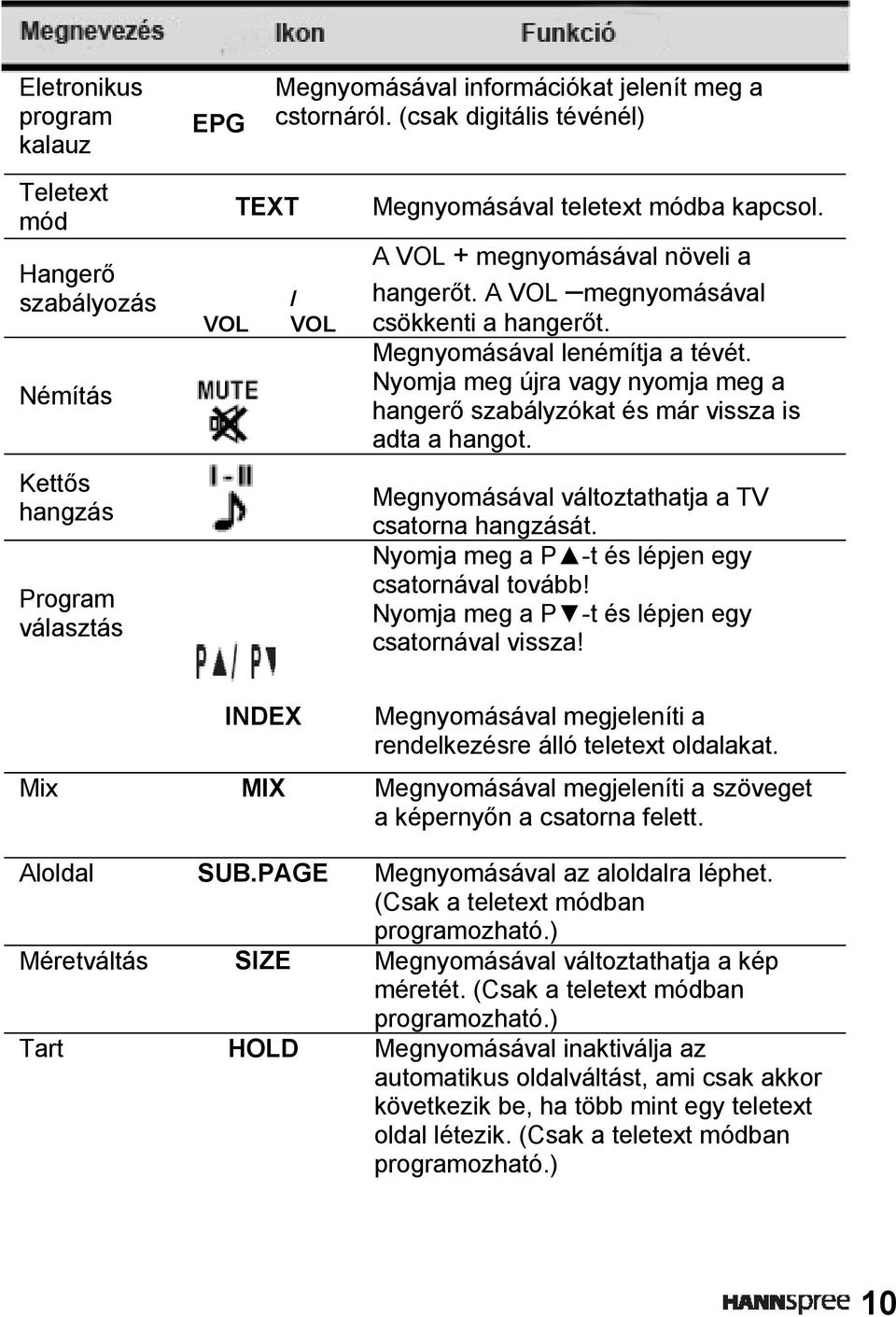

11 Eletronikus program kalauz EPG Megnyomásával információkat jelenít meg a cstornáról. (csak digitális tévénél) Teletext mód Hangerő szabályozás Némítás Kettős hangzás Program választás VOL TEXT / VOL Megnyomásával teletext módba kapcsol. A VOL + megnyomásával növeli a hangerőt. A VOL megnyomásával csökkenti a hangerőt. Megnyomásával lenémítja a tévét. Nyomja meg újra vagy nyomja meg a hangerő szabályzókat és már vissza is adta a hangot. Megnyomásával változtathatja a TV csatorna hangzását. Nyomja meg a P -t és lépjen egy csatornával tovább! Nyomja meg a P -t és lépjen egy csatornával vissza! INDEX Megnyomásával megjeleníti a rendelkezésre álló teletext oldalakat. Mix MIX Megnyomásával megjeleníti a szöveget a képernyőn a csatorna felett. Aloldal SUB.PAGE Megnyomásával az aloldalra léphet. (Csak a teletext módban programozható.) Méretváltás SIZE Megnyomásával változtathatja a kép méretét. (Csak a teletext módban programozható.) Tart HOLD Megnyomásával inaktiválja az automatikus oldalváltást, ami csak akkor következik be, ha több mint egy teletext oldal létezik. (Csak a teletext módban programozható.) 10

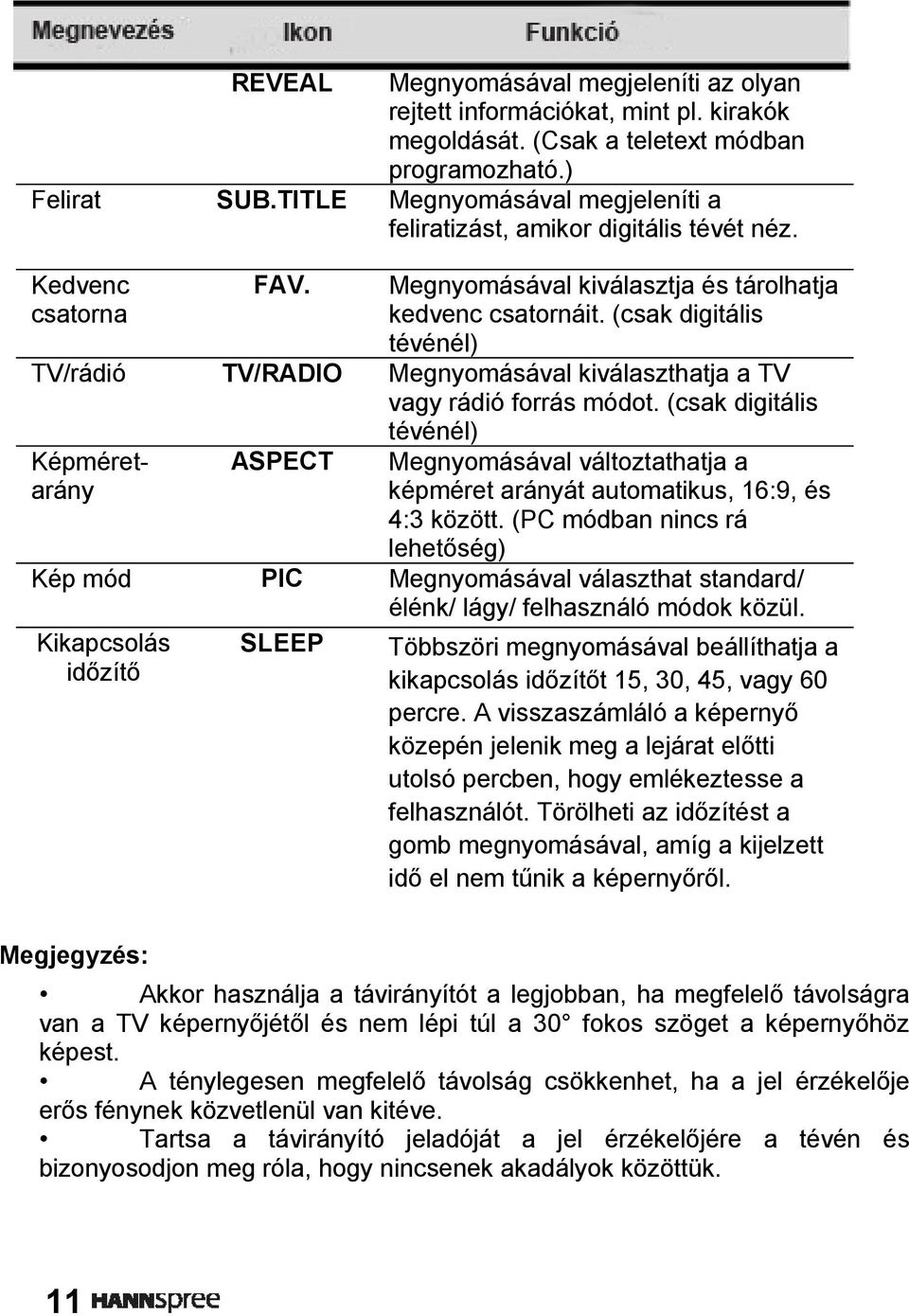

12 REVEAL Megnyomásával megjeleníti az olyan rejtett információkat, mint pl. kirakók megoldását. (Csak a teletext módban programozható.) Felirat SUB.TITLE Megnyomásával megjeleníti a feliratizást, amikor digitális tévét néz. Kedvenc csatorna FAV. Megnyomásával kiválasztja és tárolhatja kedvenc csatornáit. (csak digitális tévénél) TV/rádió TV/RADIO Megnyomásával kiválaszthatja a TV vagy rádió forrás módot. (csak digitális tévénél) Képméretarány ASPECT Megnyomásával változtathatja a képméret arányát automatikus, 16:9, és 4:3 között. (PC módban nincs rá lehetőség) Kép mód PIC Megnyomásával választhat standard/ élénk/ lágy/ felhasználó módok közül. Kikapcsolás időzítő SLEEP Többszöri megnyomásával beállíthatja a kikapcsolás időzítőt 15, 30, 45, vagy 60 percre. A visszaszámláló a képernyő közepén jelenik meg a lejárat előtti utolsó percben, hogy emlékeztesse a felhasználót. Törölheti az időzítést a gomb megnyomásával, amíg a kijelzett idő el nem tűnik a képernyőről. Megjegyzés: Akkor használja a távirányítót a legjobban, ha megfelelő távolságra van a TV képernyőjétől és nem lépi túl a 30 fokos szöget a képernyőhöz képest. A ténylegesen megfelelő távolság csökkenhet, ha a jel érzékelője erős fénynek közvetlenül van kitéve. Tartsa a távirányító jeladóját a jel érzékelőjére a tévén és bizonyosodjon meg róla, hogy nincsenek akadályok közöttük. 11

13 12

14 TV beüzemelése 2.1 Alap kapcsolatok Hálózati kapcsolat 1 A hálózati kábel egyik végét helyezze a TV hátulján található AC IN bemeneti aljzatba! 2 A hálózati kábel másik végét pedig dugja be egy konnektorba! Antenna vagy kábel TV csatlakoztatása A VHF/UHF (Antenna) vagy a CATV kábel egyik végét helyezze a TV hátulján található TV/DTV aljzatba! Antenna Alap rögzítés Megjegyzés: Koaxiális kábel alap A képek csak illusztrációk és típusonként vagy régiónként különbözhetnek. Ha nem fogja az adást, miután bedugta az antenna vagy a kábeltévé vezetékét, próbálja keresni a csatornákat! 13

15 2.2 Külső eszközök csatlakoztatása Külső eszközök, például VCR, STB vagy DVD lejátszók, videó játék konzolok, fülhallgatók vagy számítógép tévéhez csatlakoztatása a megfelelő portok használatával Külső fülhallgató csatlakoztatása Fülhallgató Hangszórók(beépí tett erősítővel) Megjegyzés: Külső hangszórók és fülhallgató nem található a TV dobozában. A tévé belső hangszórói nem adnak ki hangot, ha fülhallgató van bedugva. Csak beépített erősítővel rendelkező külső hangszórókat használjon! Egyszerre kizárólag egy külső hangeszközt csatlakoztathat. 14

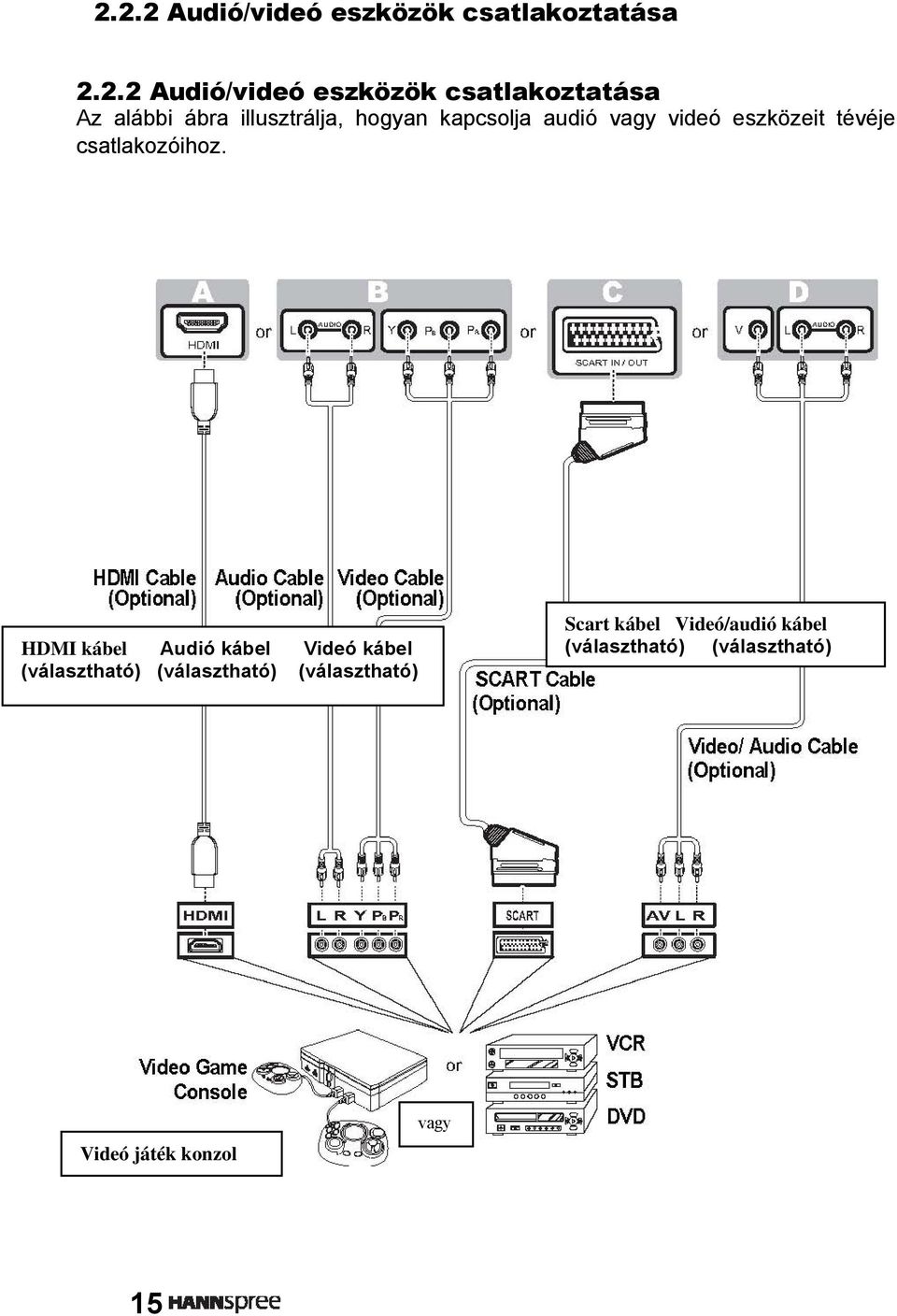

16 2.2.2 Audió/videó eszközök csatlakoztatása Audió/videó eszközök csatlakoztatása Az alábbi ábra illusztrálja, hogyan kapcsolja audió vagy videó eszközeit tévéje csatlakozóihoz. Scart kábel Videó/audió kábel HDMI mponens kábel Audió (B), SCART kábel (C), Videó és kábel kompozit (D) portjaiba. (választható) (választható) (választható) (választható) (választható) Videó játék konzol vagy 15

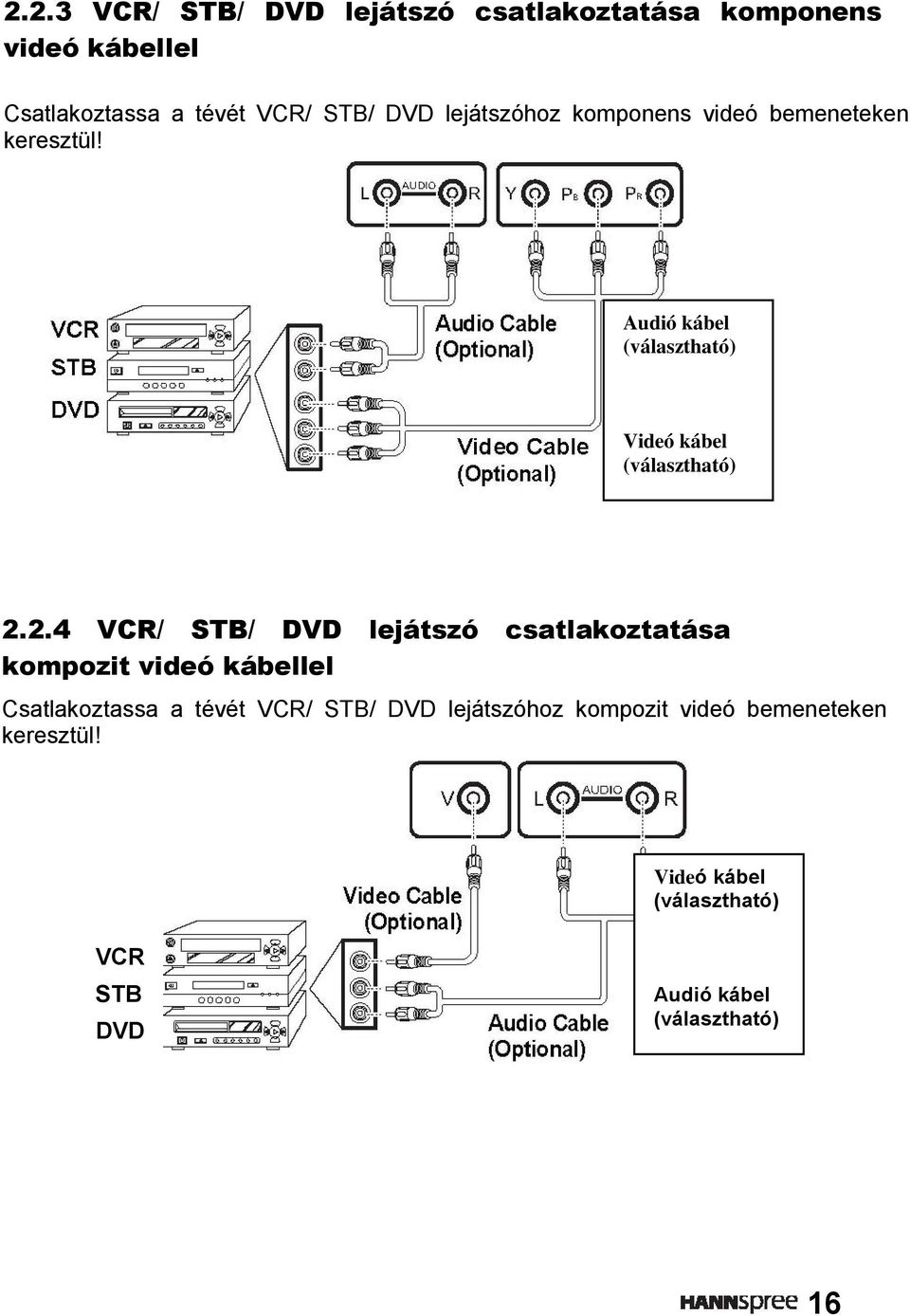

17 2.2.3 VCR/ STB/ DVD lejátszó csatlakoztatása komponens videó kábellel Csatlakoztassa a tévét VCR/ STB/ DVD lejátszóhoz komponens videó bemeneteken keresztül! Audió kábel (választható) Videó kábel (választható) VCR/ STB/ DVD lejátszó csatlakoztatása kompozit videó kábellel Csatlakoztassa a tévét VCR/ STB/ DVD lejátszóhoz kompozit videó bemeneteken keresztül! Videó kábel (választható) VCR STB DVD Audió kábel (választható) 16

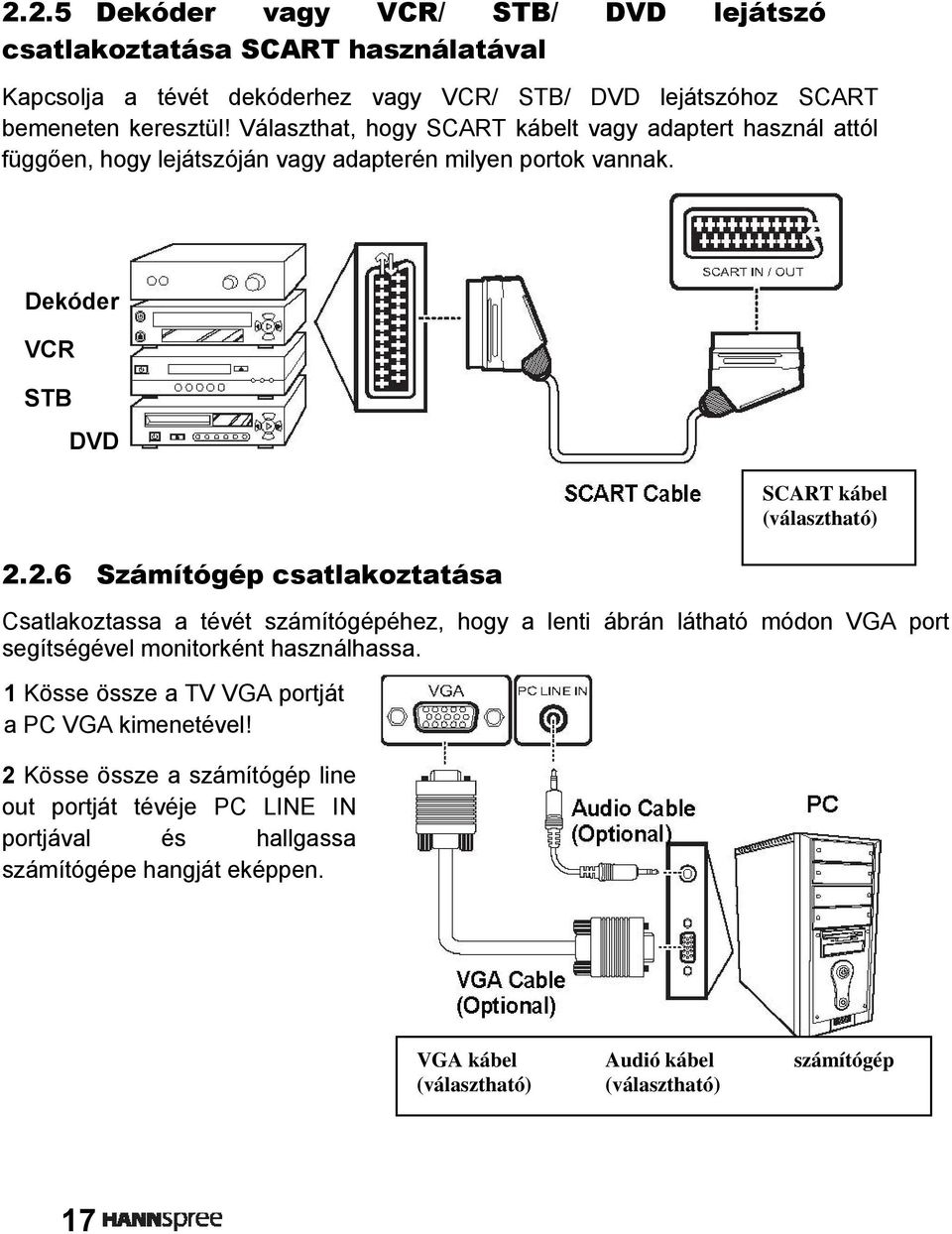

18 2.2.5 Dekóder vagy VCR/ STB/ DVD lejátszó csatlakoztatása SCART használatával Kapcsolja a tévét dekóderhez vagy VCR/ STB/ DVD lejátszóhoz SCART bemeneten keresztül! Választhat, hogy SCART kábelt vagy adaptert használ attól függően, hogy lejátszóján vagy adapterén milyen portok vannak. Dekóder VCR STB DVD Számítógép csatlakoztatása Csatlakoztassa a tévét számítógépéhez, hogy a lenti ábrán látható módon VGA port segítségével monitorként használhassa. 1 Kösse össze a TV VGA portját a PC VGA kimenetével! 2 Kösse össze a számítógép line out portját tévéje PC LINE IN portjával és hallgassa számítógépe hangját eképpen. SCART kábel (választható) VGA kábel Audió kábel számítógép (választható) (választható) 17

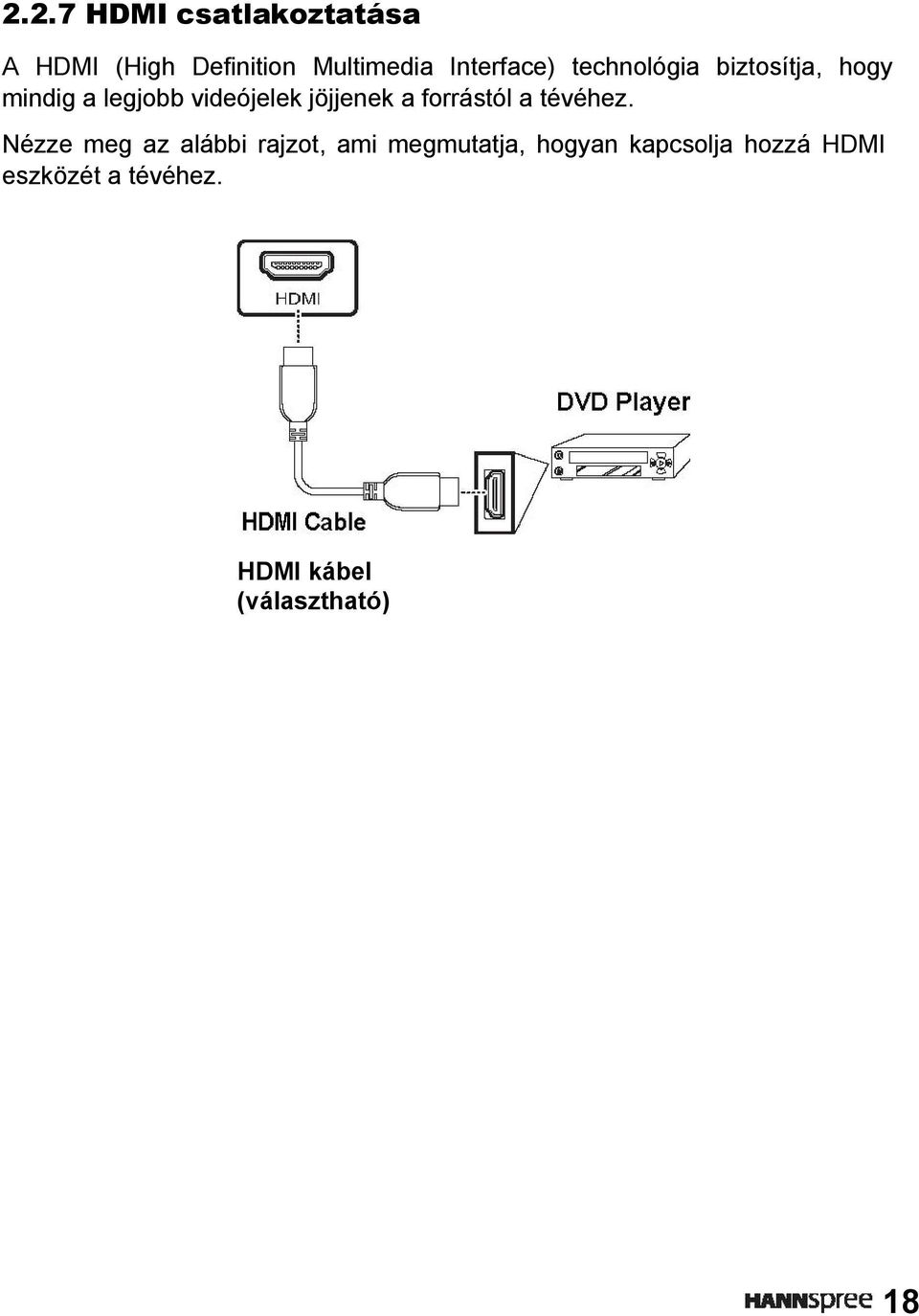

19 2.2.7 HDMI csatlakoztatása A HDMI (High Definition Multimedia Interface) technológia biztosítja, hogy mindig a legjobb videójelek jöjjenek a forrástól a tévéhez. Nézze meg az alábbi rajzot, ami megmutatja, hogyan kapcsolja hozzá HDMI eszközét a tévéhez. HDMI kábel (választható) 18

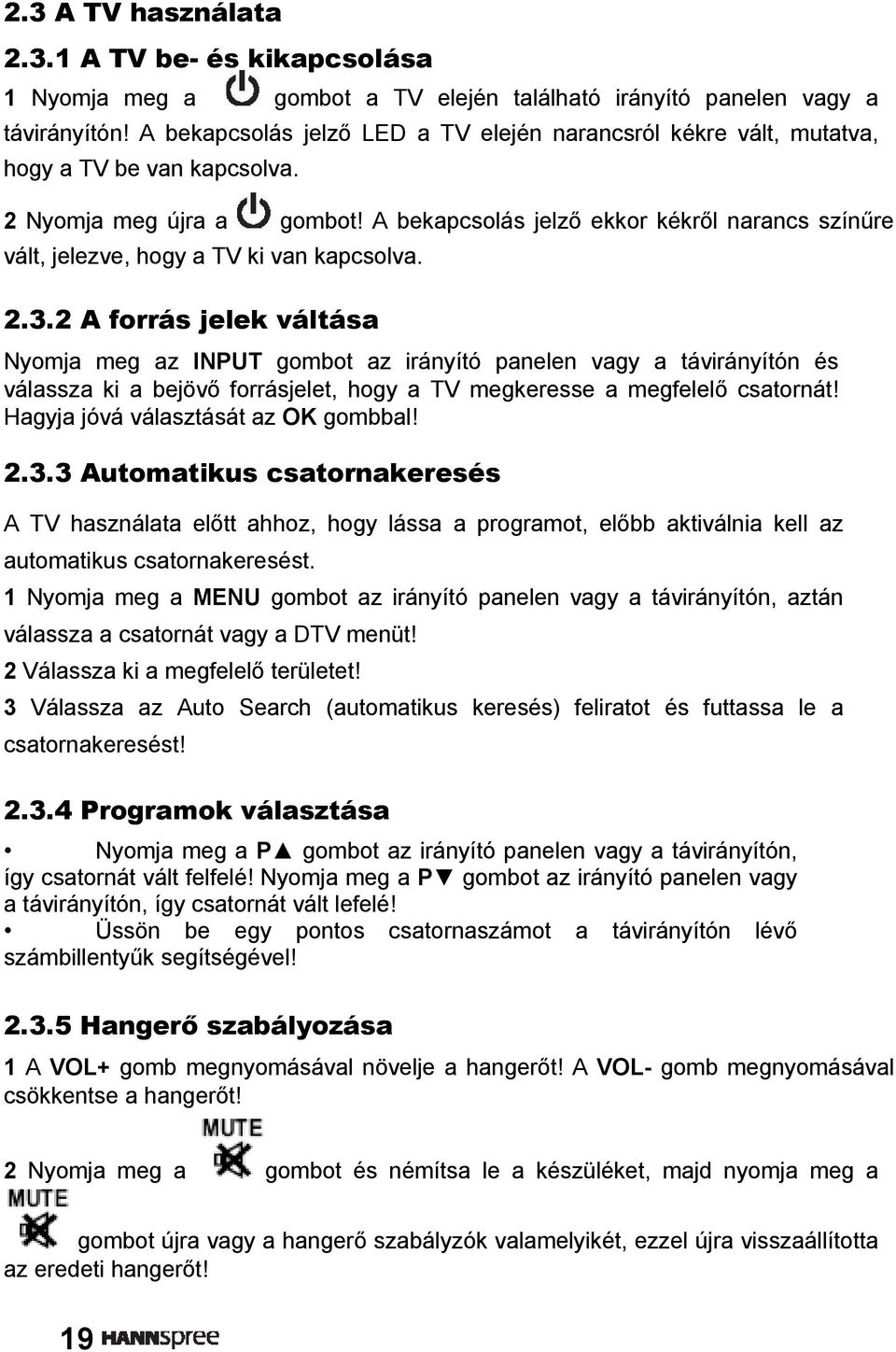

20 2.3 A TV használata A TV be- és kikapcsolása 1 Nyomja meg a gombot a TV elején található irányító panelen vagy a távirányítón! A bekapcsolás jelző LED a TV elején narancsról kékre vált, mutatva, hogy a TV be van kapcsolva. 2 Nyomja meg újra a gombot! A bekapcsolás jelző ekkor kékről narancs színűre vált, jelezve, hogy a TV ki van kapcsolva A forrás jelek váltása Nyomja meg az INPUT gombot az irányító panelen vagy a távirányítón és válassza ki a bejövő forrásjelet, hogy a TV megkeresse a megfelelő csatornát! Hagyja jóvá választását az OK gombbal! Automatikus csatornakeresés A TV használata előtt ahhoz, hogy lássa a programot, előbb aktiválnia kell az automatikus csatornakeresést. 1 Nyomja meg a MENU gombot az irányító panelen vagy a távirányítón, aztán válassza a csatornát vagy a DTV menüt! 2 Válassza ki a megfelelő területet! 3 Válassza az Auto Search (automatikus keresés) feliratot és futtassa le a csatornakeresést! Programok választása Nyomja meg a P gombot az irányító panelen vagy a távirányítón, így csatornát vált felfelé! Nyomja meg a P gombot az irányító panelen vagy a távirányítón, így csatornát vált lefelé! Üssön be egy pontos csatornaszámot a távirányítón lévő számbillentyűk segítségével! Hangerő szabályozása 1 A VOL+ gomb megnyomásával növelje a hangerőt! A VOL- gomb megnyomásával csökkentse a hangerőt! 2 Nyomja meg a gombot és némítsa le a készüléket, majd nyomja meg a gombot újra vagy a hangerő szabályzók valamelyikét, ezzel újra visszaállította az eredeti hangerőt! 19

21 Beállítások a képernyőn (OSD) A képernyő (OSD) menürendszere gyors és egyszerű TV beállítási lehetőségeket biztosít! Az OSD menü az irányító panelen vagy a távirányítón lévő gombokkal szabályozható. Mielőtt elmélyednénk az egyes menüpontokban, ismerkedjen meg az OSD rendszer elhelyezésével! AKTUÁLIS MENÜ: A kiválasztott menüpont címét mutatja. FŐMENÜ: A menüpontok listáját mutatja. A kiválasztott menüpont más színnel van megjelölve, mint a többi menüpont. ÁLLÍTHATÓ TULAJDONSÁGOK: UTASÍTÁSOK: Megmutatja, milyen skálán Gyors utasítások a állíthatóak a tulajdonságok. beállítások Kezeléséhez. Funkció TV irányító panele Távirányító OSD menü MENU MENU Fel P Nyíl Le P Nyíl Választás/növelés VOL + Nyíl Választás/csökkentés VOL Nyíl Vissza MENU MENU 20

22 3.1 OSD menük beállítása Kövesse az utasításokat, amelyek az OSD funkció menü jobb oldalán jelennek meg! Nyomja meg a P / P gombokat az irányító panelen vagy a nyilakat és fussa át a menüket, a VOL +-t az irányító panelen vagy a nyilat egy menüpont kiválasztásához vagy a MENU gombot az OSD menüből való kilépéshez! A következő menüpontokat különböző módszerekkel lehet beállítani. 3.2 Képbeállítások 1. Nyomja meg a MENU gombot és lépjen be az OSD fő menüjébe! 2. Nyomja meg a gombot és válassza a Picture (kép) feliratot! 3. Nyomja meg a gombot és lépjen be a Kép menübe! 4. Nyomja meg a gombok valamelyikét és válasszon egy menüpontot! 5. Nyomja meg a vagy gombot és változtassa meg a beállításokat vagy a skálát! 6. Nyomja meg a MENU gombot és válassza ki a megváltoztatott beállítást, majd térjen vissza a Kép menübe! 7. Nyomja meg a MENU gombot és lépjen ki a Kép menüből! 8. A Kép menü használható a kép mód, világosság, kontraszt, élesség, szín, árnyalatok, háttérvilágítás és színerősség beállítására. A kép mód lehet sztenderd, élénk, lágy vagy felhasználói. A színerősség lehet sztenderd, hideg vagy meleg. Megjegyzés: Az OSD lehetséges menüpontjai a bejövő jel forrásától függően változhatnak. 21

23 3.3Hangbeállítások 1. Nyomja meg a MENU gombot és lépjen be az OSD fő menüjébe! 2. Nyomja meg a gombot és válassza a Sound (hang) feliratot! 3. Nyomja meg a gombot és lépjen be a Hang menübe! 4. Nyomja meg a gombok valamelyikét és válasszon egy menüpontot! 5. Nyomja meg a vagy gombot és változtassa meg a beállításokat vagy a skálát! 6. Nyomja meg a MENU gombot és válassza ki a megváltoztatott beállítást, majd térjen vissza a Hang menübe! 7. Nyomja meg a MENU gombot és lépjen ki a Hang menüből! 8. A Hang menü használható a hang mód, egyensúly, magas és mély hangok beállítására. A hang mód lehet sztenderd, zene, mozi, szónoki vagy felhasználói. Megjegyzés: Az OSD lehetséges menüpontjai a bejövő jel forrásától függően változhatnak. 3.4 Csatorna beállítások (analóg TV) 1. Nyomja meg a MENU gombot és lépjen be az OSD fő menüjébe! 2. Nyomja meg a gombot és válassza a Channel (csatorna) feliratot! 3. Nyomja meg a gombot és lépjen be a Csatorna menübe! 4. Nyomja meg a gombok valamelyikét és válasszon egy menüpontot! 5. Nyomja meg a vagy gombot és változtassa meg a beállításokat vagy a skálát! 6. Nyomja meg a MENU gombot és válassza ki a megváltoztatott beállítást, majd térjen vissza a Csatorna menübe! 7. Nyomja meg a MENU gombot és lépjen ki a Csatorna menüből! 8. A Csatorna menü a következő lehetőségeket foglalja magába: terület, csatorna, szín rendszer, hang rendszer, automatikus keresés, kézi keresés és csatornaszerkesztés. 22

24 A terület lehet Anglia, Olaszország, Franciaország, Spanyolország, Hollandia, Portugália, Törökország, Lengyelország, Oroszország és Németország. A színrendszer lehet automatikus, PAL vagy SECAM. A hangrendszer lehet automatikus, BG, DK, I, L vagy L. Az automatikus keresés kiválasztásával aktiválja az automatikus csatornakeresést. A gomb megnyomásával belép a csatornaszerkesztés menüpontba. A csatornaszerkesztő lehetővé teszi, hogy Ön szerkeszthesse a csatornák olyan adottságait, mint a csatorna, név, finom hangolás és léptetés. Megjegyzés: Ha a kívánt terület nincs a listában, az ajánlott választás: Németország. A csatorna beállítások akkor megjeleníthetők, ha a jel a TV forráson áll. 23

25 3.5 DTV beállítások (digitális TV) 1. Nyomja meg a MENU gombot és lépjen be az OSD fő menüjébe! 2. Nyomja meg a gombot és válassza a DTV feliratot! 3. Nyomja meg a gombot és lépjen be a DTV menübe! 4. Nyomja meg a gombok valamelyikét és válasszon egy menüpontot! 5. Nyomja meg a vagy gombot és változtassa meg a beállításokat vagy a skálát! 6. Nyomja meg a MENU gombot és válassza ki a megváltoztatott beállítást, majd térjen vissza a DTV menübe! 7. Nyomja meg a MENU gombot és lépjen ki a DTV menüből! 8. A DTV menü a következő lehetőségeket foglalja magába: terület, automatikus keresés, kézi keresés, preferált hangzás, preferált felirat, gyerekzár, korhatár és idő beállítása. Nyomja meg a gombot és lépjen a csatornamenedzsment menüpontba! A DTV csatornamenedzser lehetővé teszi, hogy rendezze, sorba rakja, csoportosítsa vagy törölje TV/rádiócsatornáit. A terület lehet Anglia, Olaszország, Franciaország, Spanyolország, Hollandia, Portugália, Törökország, Lengyelország, Oroszország és Németország (alap). Az automatikus keresés választásával aktiválja az automatikus TV/rádió csatorna keresést. Megjegyzés: A TV használata a listán szereplő országokban javasolt. Ha az Ön területe nincs a listában, Németország a javasolt választás. A csatorna vétele nem garantált, ha a listán kívüli területeken használja a készüléket. 24

26 A kézi keresés kiválasztásával saját maga keresheti meg a TV/rádióadókat. A kézi keresés kiválasztásával saját maga keresheti meg a TV/rádióadókat. Válassza ki a gyerekzárat és változtassa meg a jelszót! Az ereddeti jelszó alapbeállítása A korhatár kiválasztásával meghatározhatja a csatorna osztályozását. Üsse be az alapbeállításként megadott 0000 jelszót és lépjen be a Rendszer Beállítások ablakba! Az idő kiválasztásával beállíthatja a GMT (greenwichi idő) követését és a nyári időszámítást. Megjegyzés: A DTV beállítások csak akkor válnak láthatóvá, ha a jel DTV forrásra állítja. 25

27 3.6 PC beállítások 1. Nyomja meg a MENU gombot és lépjen be az OSD fő menüjébe! 2. Nyomja meg a gombot és válassza a PC Setup (PC beállítások) feliratot! 3. Nyomja meg a gombot és lépjen be a PC beállítások menübe! 4. Nyomja meg a gombok valamelyikét és válasszon egy menüpontot! 5. Nyomja meg a vagy gombot és változtassa meg a beállításokat vagy a skálát! 6. Nyomja meg a MENU gombot és válassza ki a megváltoztatott beállítást, majd térjen vissza a PC beállítások menübe! 7. Nyomja meg a MENU gombot és lépjen ki a PC beállítások menüből! 8. A PC beállítások menü az automatikus igazítás, H (vízszintes) pozíció, V (függőleges) pozíció, fázis és óra beállítására szolgál. Megjegyzés: A PC beállításokra akkor van lehetőség, amikor a jel PC forrásra van beállítva. 3.7 A Beállítások menü beállítása 1. Nyomja meg a MENU gombot és lépjen be az OSD fő menüjébe! 2. Nyomja meg a gombot és válassza a Setup (beállítások) feliratot! 3. Nyomja meg a gombot és lépjen be a Beállítások menübe! 4. Nyomja meg a gombok valamelyikét és válasszon egy menüpontot! 5. Nyomja meg a vagy gombot és változtassa meg a beállításokat vagy a skálát! 6. Nyomja meg a MENU gombot és válassza ki a megváltoztatott beállítást, majd térjen vissza a Beállítások menübe! 7. Nyomja meg a MENU gombot és lépjen ki a Beállítások menüből! 26

28 8. A Beállítások menü használható a nyelv, TT nyelv, SCART, HDMI Scan Info, képarány, dinamikus kontraszt, OSD (képernyőn megjelenő) idő, háttér, utánállítás beállítására. A kilenc választható nyelv: angol, olasz, spanyol, portugál, francia, német, orosz, lengyel és holland. A választható TT nyelvek: nyugat, kelet, orosz, arab és fárszi. A SCART választék: AUTO, CVBS, RGB vagy S-VIDEO. HDMI készülékhez kapcsolva a TV automatikusan átáll teljes méretű kép sugárzására. The képarány beállíthatásai lehetnek: AUTO, 4:3, vagy 16:9. (PC módban nem működik.) The dinamikus kontraszt be or kikapcsolható. Az OSD (képernyőn megjelenő) idő beállítható 5, 10, 15, 20, 25, vagy 30 másodpercre. The háttér kikapcsolható vagy kékre állítható. (Csak TV módban.) Az utánállítás választásával visszaállíthatja az eredeti beállításokat. 27

29 Helyzet Problémamegoldás Megoldás Nincs kép és hang. Nincs kép vagy rossz a képminőség és a hang rendben van. A kép nem színes. A kép jó, a hang nem. Az egyik hangszóró nem szól. Néhány adót nem tudok fogni a kábeltévén. Szeretném utánállítani a TV beállításait. Dugja be megfelelően a hálózati kábelt! Ellenőrizze, hogy a bekapcsolásjelző LED ég-e! Nyomja meg a bekapcsoló gombot az irányító panelen vagy a távirányítón! Nyomja meg a source (forrás) gombot, hogy végig ellenőrizze a csatlakoztatott videó jeleket! Nyomja meg a program fel vagy le gombokat és váltson más adóra! Ellenőrizze, hogy minden kábel megfelelően csatlakozik-e! Nézze meg az antenna és kábel kapcsolatokat! Állítsa be a világosságot az OSD menüben! Állítsa be a telítettséget az OSD menüben! Bizonyosodjon meg róla, hogy a hangforrás megfelelően működik! Ellenőrizze, hogy az audió kábel jól van-e bedugva! Kapcsolja ki a némítást! Nyomja meg a hangerő fel gombot az irányító panelen vagy a távirányítón! Állítsa be az egyensúlyt a Hang menüben! Használja az automatikus keresést az OSD menüben! Alkalmazza a reset (utánállítás) funkciót a Beállítások menüben! Ha az OSD menüpontok szürkék, akkor a rendszer olyan Nem működnek a menük. állapotban van, hogy ezek a beállítási lehetőségek nem választhatóak. A kép megfordult. Ellenőrizze, hogy a videó kábel megfelelően csatlakozik-e! A kép szemcsés. Rakja olyan helyre az antennát, hogy távol legyen az úttól vagy bármilyen interferencia forrásától! Elmosódott vagy szellemképes az adás. A távirányító nem működik. Ellenőrizze az antenna és a videó kábel jól csatlakozik-e! Újra állítsa be az élességet! Olyan adókat válasszon, amelyek jó minőségű jeleket biztosítanak! Állítsa be az antenna irányát vagy cserélje ki a videó jel kábelét! Ellenőrizze, hogy az elem jól van-e belerakva! Cserélje ki az elemeket újakra! Bizonyosodjon meg róla, hogy a TV hálózati kábele be van dugva! Ellenőrizze, hogy a távirányító és érzékelője közt nincs semmilyen akadály! Próbálja a tévéhez közelebb használni a távirányítót! 28

30 Specifikáció LCD panel mérete 19 hüvelykes TFT Képformátum 5:4 Panel felbontása 1280 (H) x 1024 (V) TV rendszer analóg: PAL, SECAM digitális: DVB-T Audió/videó (Pal/ Secam/ NTSC) SCART (RGB/CVBS/ S-Video) Videó rendszer HDMI HDTV (YPBPR) PC (VGA) Audió/videó / HDTV: (RCA x 2) jobb/bal in SCART (jobb/bal In; jobb/bal Out) Audió rendszer HDMI: HDMI PC audió bemenet: telefon jack aljzat (zöld) Audió kimenet: füldugó jack aljzat (rózsaszín) Beépített sztereó erősítő kimenet Áramfogyasztás Áramellátás Súly 3W x 2 Készenléti mód 1W alatt, bekapcsolva 55W (átlagban) AC Input: 100V~240V / 50Hz ~ 60Hz 4,5kg (max.) 29

31 5.1 Támogatott felbontások PC módban Mód Felbontás Vízszintes frekvencia (khz) Függőleges frekvencia (Hz) Pixel frekvencia (MHz) VGA SVGA XGA SXGA Támogatott felbontások HDMI módban Tévéje a videót csak az alábbi felbontásban támogatja: 480i 480p 576i 576p 720p 1080i 1080p 30
