1 S_ST19B_UM_EU_V02_H PN : EDB000 48,3cm(19") Liquid Crystal Display Television Flüssigkristallbildschirm Téléviseur à Écran à Cristaux Liquides TV de Pantalla de Cristal Líquido TV LCD TV Ecrã de Cristais Líquidos ЖКД ТВ LCD-tv Telewizor ciekłokrystaliczny LCD TV LCD TV LCD TV LCD TV Folyadékkristályos TV РК-телевізор Televizoru LDC LCD телевизор TV cu LCD LCD TV Televizora s ekranom od tekućih kristala

2 Tartalomjegyzék Hatósági információk... 3 A figyelmeztető szimbólumok ismertetése... 3 Biztonsági felhívások... 4 Előszó... 6 Garancia és szerviz Első lépések A csomag tartalma A TV bemutatása Jellemzők Vezérlőpult Bemeneti és kimeneti csatlakozók Távirányító Elemek behelyezése a távirányítóba A TV üzembe helyezése Alapvető csatlakoztatás A tápkábel csatlakoztatása Az antenna vagy kábeltévé vezetékének csatlakoztatása Külső eszközök csatlakoztatása Külső fülhallgatók csatlakoztatása AV-eszközök csatlakoztatása Videomagnó / Set-top box / DVD-lejátszó csatlakoztatása a komponens / VIDEÓ csatlakozóhoz PC csatlakoztatása a VGA-csatlakozó segítségével PC csatlakoztatása a DVI-csatlakozó segítségével HDMI csatlakoztatása USB-eszköz csatlakoztatása Videomagnó / Set-top box / DVD-lejátszó csatlakoztatása a SCART-csatlakozó segítségével A TV használata A TV be- és kikapcsolása Jelforrás váltása Automatikus csatornakeresés végzése Csatornák választása Hangerő beállítása

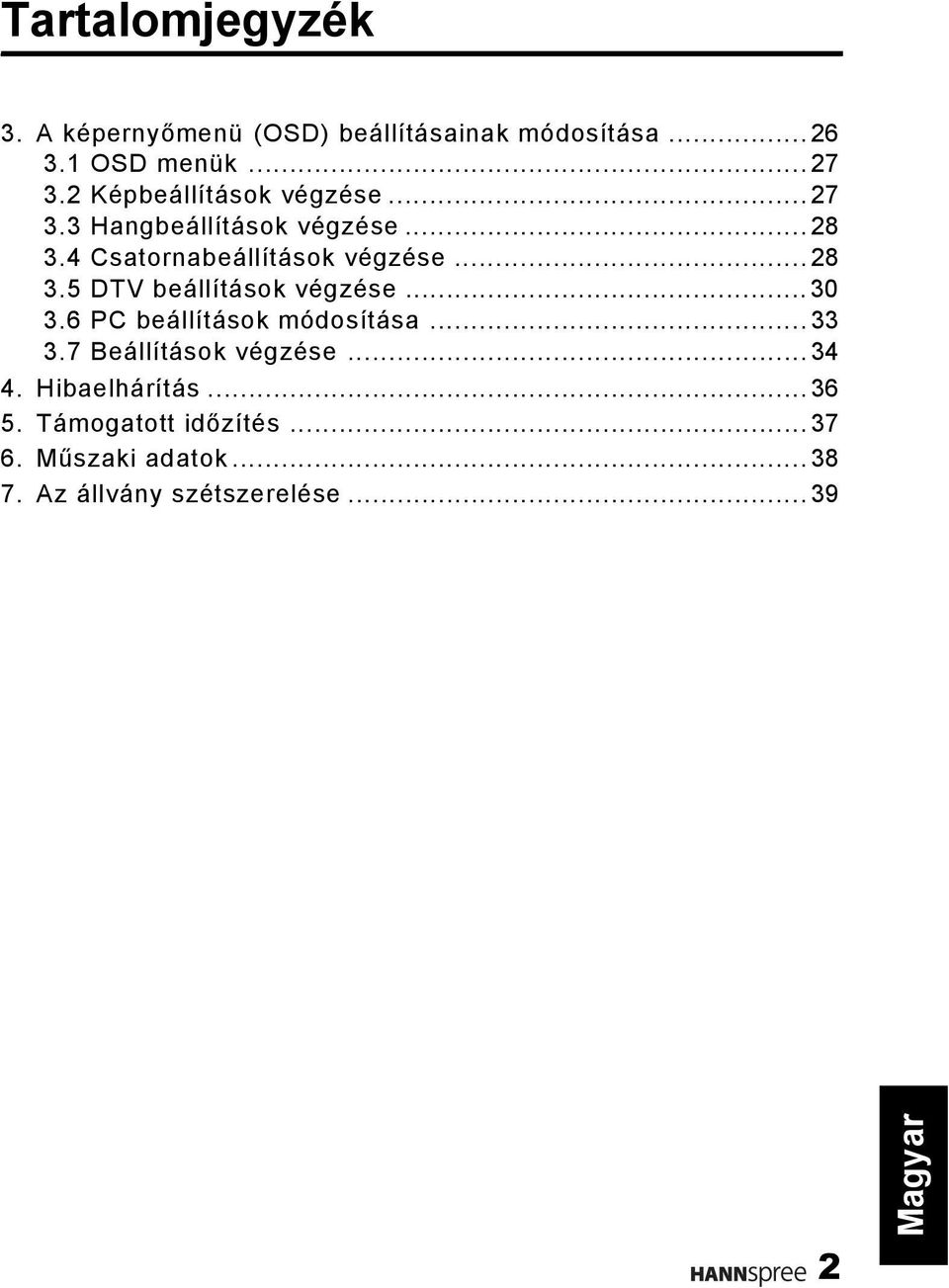

3 Tartalomjegyzék 3. A képernyőmenü (OSD) beállításainak módosítása OSD menük Képbeállítások végzése Hangbeállítások végzése Csatornabeállítások végzése DTV beállítások végzése PC beállítások módosítása Beállítások végzése Hibaelhárítás Támogatott időzítés Műszaki adatok Az állvány szétszerelése

4 Hatósági információk CE megefelelőségi nyilatkozat A termék igazoltan megfelel a Tagállamok jogharmonizációjáról szóló 2004/108/EK sz. elektromágneses zavarturéssel kapcsolatos tanácsi irányelv, illetve a 2006/95/EK sz., az elektromos berendezések adott feszültségkorlátok közötti használatával kapcsolatos irányelv követelményeinek. A Hannspree nem vállal felelősséget, ha a fenti követelményeket nem tartják be az eszköz nem ajánlott módosításából következően. A figyelmeztető szimbólumok ismertetése VIGYÁZAT ELEKTROMOS ÁRAMÜTÉS VESZÉLYE NE NYISSA KI! FIGYELEM VIGYÁZAT 3 Ez a szimbólum a TV-készülékhez mellékelt kiadványban lévő fontos kezelési, karbantartási (szervizelési) vagy kiegészítő utasításokra hívja fel a felhasználó figyelmét. Ez a szimbólum a felhasználókat elektromos áramütés veszélyére figyelmezteti a veszélyes, szigetelés nélküli részegységek miatt.

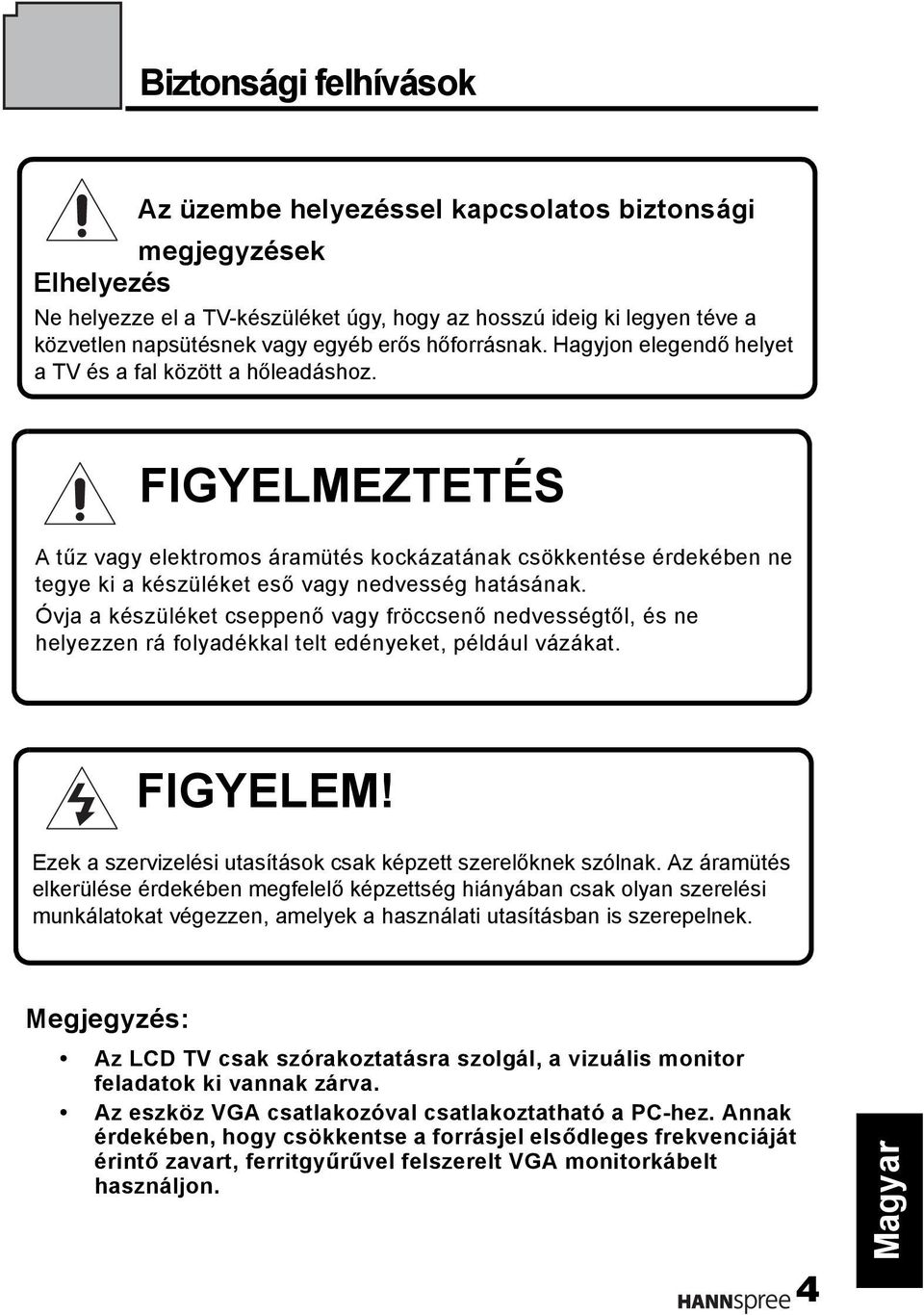

5 Biztonsági felhívások Az üzembe helyezéssel kapcsolatos biztonsági megjegyzések Elhelyezés Ne helyezze el a TV-készüléket úgy, hogy az hosszú ideig ki legyen téve a közvetlen napsütésnek vagy egyéb erős hőforrásnak. Hagyjon elegendő helyet a TV és a fal között a hőleadáshoz. FIGYELMEZTETÉS A tűz vagy elektromos áramütés kockázatának csökkentése érdekében ne tegye ki a készüléket eső vagy nedvesség hatásának. Óvja a készüléket cseppenő vagy fröccsenő nedvességtől, és ne helyezzen rá folyadékkal telt edényeket, például vázákat. FIGYELEM! Ezek a szervizelési utasítások csak képzett szerelőknek szólnak. Az áramütés elkerülése érdekében megfelelő képzettség hiányában csak olyan szerelési munkálatokat végezzen, amelyek a használati utasításban is szerepelnek. Megjegyzés: Az LCD TV csak szórakoztatásra szolgál, a vizuális monitor feladatok ki vannak zárva. Az eszköz VGA csatlakozóval csatlakoztatható a PC-hez. Annak érdekében, hogy csökkentse a forrásjel elsődleges frekvenciáját érintő zavart, ferritgyűrűvel felszerelt VGA monitorkábelt használjon. 4

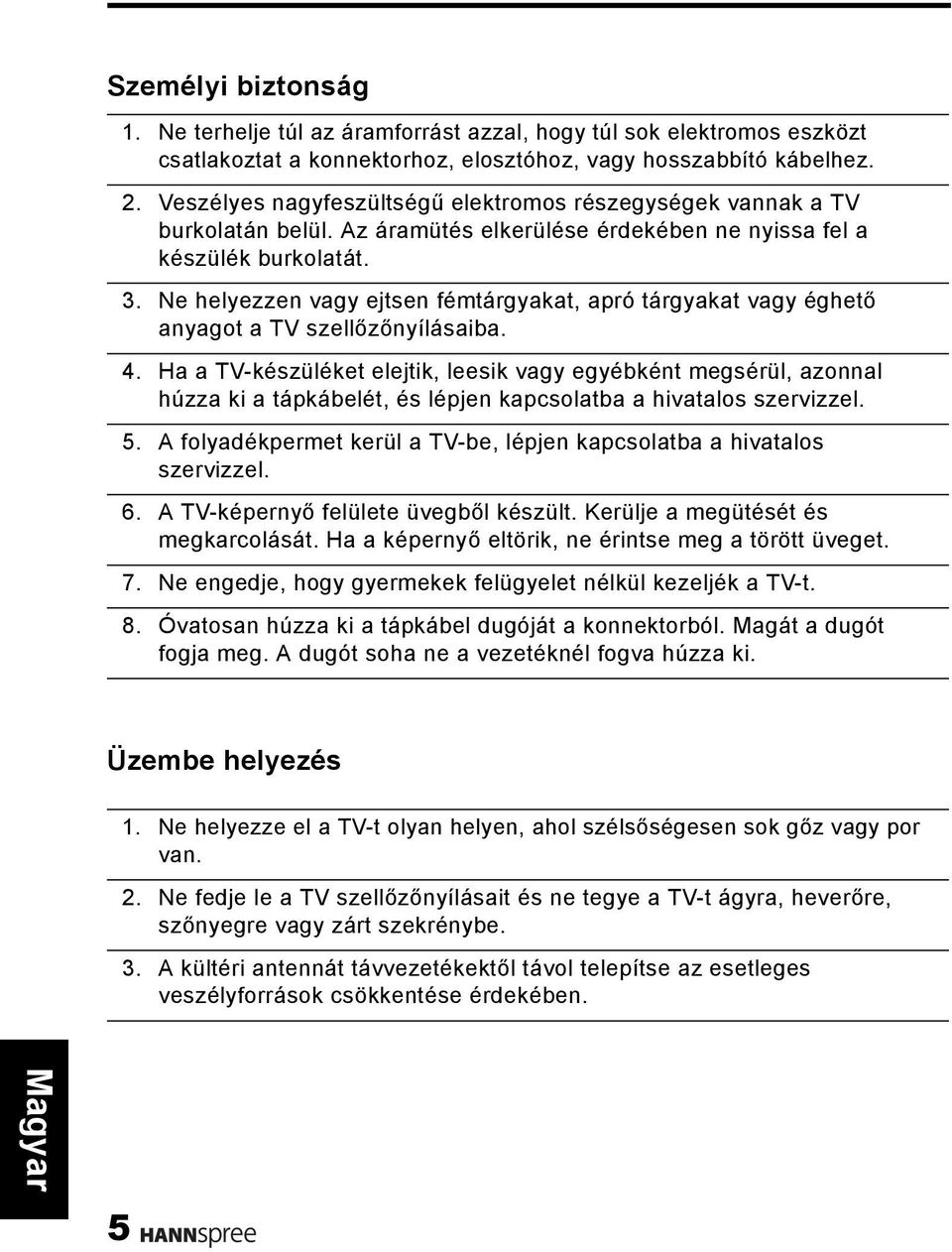

6 Személyi biztonság 1. Ne terhelje túl az áramforrást azzal, hogy túl sok elektromos eszközt csatlakoztat a konnektorhoz, elosztóhoz, vagy hosszabbító kábelhez. 2. Veszélyes nagyfeszültségű elektromos részegységek vannak a TV burkolatán belül. Az áramütés elkerülése érdekében ne nyissa fel a készülék burkolatát. 3. Ne helyezzen vagy ejtsen fémtárgyakat, apró tárgyakat vagy éghető anyagot a TV szellőzőnyílásaiba. 4. Ha a TV-készüléket elejtik, leesik vagy egyébként megsérül, azonnal húzza ki a tápkábelét, és lépjen kapcsolatba a hivatalos szervizzel. 5. A folyadékpermet kerül a TV-be, lépjen kapcsolatba a hivatalos szervizzel. 6. A TV-képernyő felülete üvegből készült. Kerülje a megütését és megkarcolását. Ha a képernyő eltörik, ne érintse meg a törött üveget. 7. Ne engedje, hogy gyermekek felügyelet nélkül kezeljék a TV-t. 8. Óvatosan húzza ki a tápkábel dugóját a konnektorból. Magát a dugót fogja meg. A dugót soha ne a vezetéknél fogva húzza ki. Üzembe helyezés 1. Ne helyezze el a TV-t olyan helyen, ahol szélsőségesen sok gőz vagy por van. 2. Ne fedje le a TV szellőzőnyílásait és ne tegye a TV-t ágyra, heverőre, szőnyegre vagy zárt szekrénybe. 3. A kültéri antennát távvezetékektől távol telepítse az esetleges veszélyforrások csökkentése érdekében. 5

7 Előszó Köszönjük, hogy a Hannspree folyadékkristályos televíziót (LCD TV-t) választotta! Az új TV-készüléke lehetővé teszi a kiváló minőségű hang és kép élvezetét, amellett hogy fejlett technológiával gazdagítja életmódját. A TV üzembe helyezése, használata és működtetése előtt kérjük, olvassa el figyelmesen és alaposan ezt a használati útmutatót. A TV biztonságos és helyes üzembe helyezése, illetve működése érdekében fontos betartani a használati utasítás biztonsági és kezelési útmutatását. Ez a használati utasítás a TV üzembe helyezésének és használatának megkönnyítése érdekében készült. A kézikönyvben szereplő információ pontosságát gondosan ellenőriztük, azonban a tartalom helyességre vonatkozóan nincsen garancia. A kézikönyvben szereplő műszaki információk előzetes értesítés nélkül megváltoztathatók. A helyi törvényekben szabályozott mértékig a Hannspree, Inc. (a továbbiakban: Hannspree ) semmilyen körülmények között nem felelős a jelen kézikönyvben esetleg fellelhető hibákból vagy hiányosságból eredő közvetlen, közvetett, különleges, eseti vagy következményes károk miatti kártérítésért, még akkor is, ha az ilyen kártérítések lehetőségéről a céget előre tájékoztatták. Garancia és szerviz A garanciális szolgáltatással kapcsolatos további információkért tekintse meg a TV-készülékhez mellékelt Garanciakártyát. 6

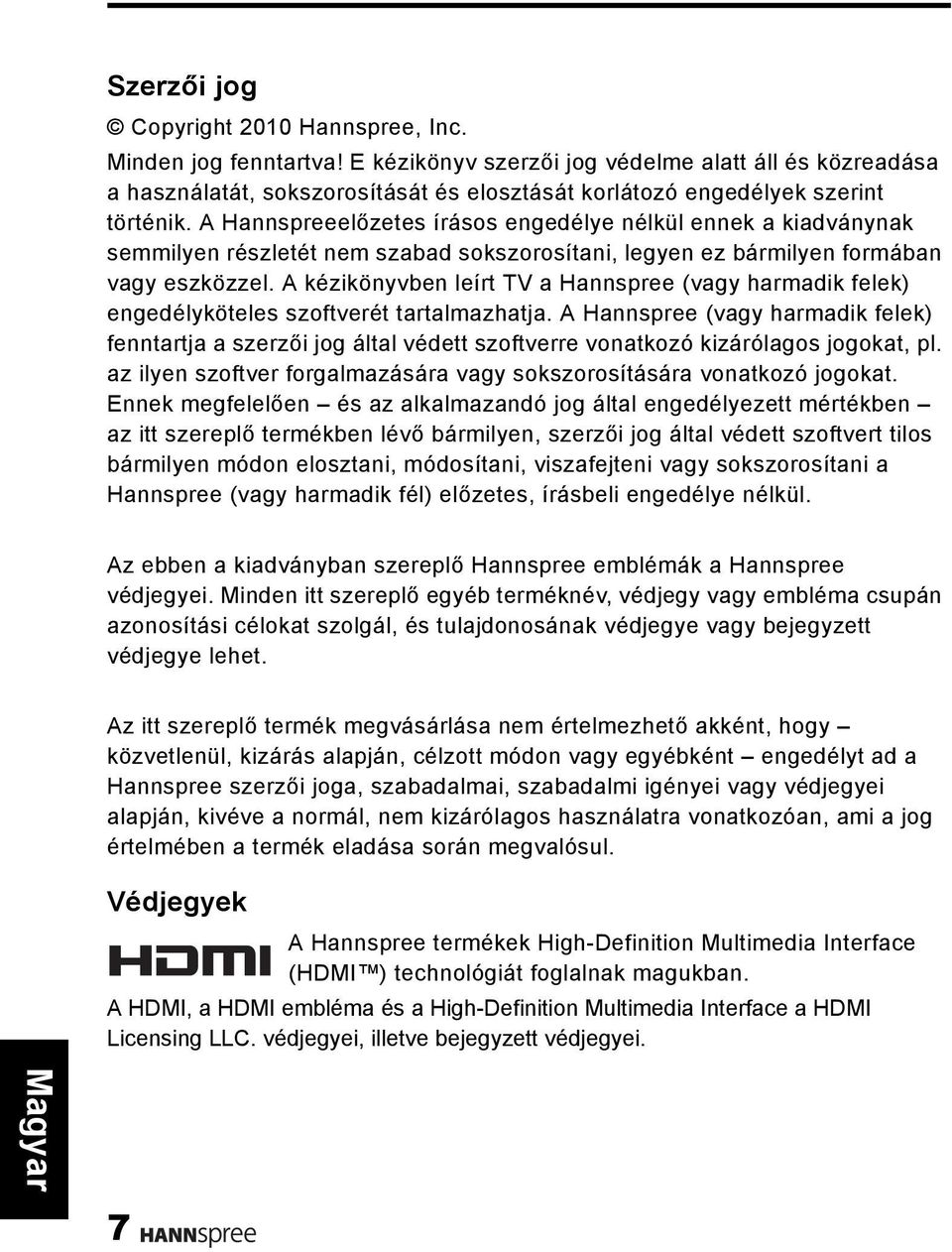

8 Szerzői jog Copyright 2010 Hannspree, Inc. Minden jog fenntartva! E kézikönyv szerzői jog védelme alatt áll és közreadása a használatát, sokszorosítását és elosztását korlátozó engedélyek szerint történik. A Hannspreeelőzetes írásos engedélye nélkül ennek a kiadványnak semmilyen részletét nem szabad sokszorosítani, legyen ez bármilyen formában vagy eszközzel. A kézikönyvben leírt TV a Hannspree (vagy harmadik felek) engedélyköteles szoftverét tartalmazhatja. A Hannspree (vagy harmadik felek) fenntartja a szerzői jog által védett szoftverre vonatkozó kizárólagos jogokat, pl. az ilyen szoftver forgalmazására vagy sokszorosítására vonatkozó jogokat. Ennek megfelelően és az alkalmazandó jog által engedélyezett mértékben az itt szereplő termékben lévő bármilyen, szerzői jog által védett szoftvert tilos bármilyen módon elosztani, módosítani, viszafejteni vagy sokszorosítani a Hannspree (vagy harmadik fél) előzetes, írásbeli engedélye nélkül. Az ebben a kiadványban szereplő Hannspree emblémák a Hannspree védjegyei. Minden itt szereplő egyéb terméknév, védjegy vagy embléma csupán azonosítási célokat szolgál, és tulajdonosának védjegye vagy bejegyzett védjegye lehet. Az itt szereplő termék megvásárlása nem értelmezhető akként, hogy közvetlenül, kizárás alapján, célzott módon vagy egyébként engedélyt ad a Hannspree szerzői joga, szabadalmai, szabadalmi igényei vagy védjegyei alapján, kivéve a normál, nem kizárólagos használatra vonatkozóan, ami a jog értelmében a termék eladása során megvalósul. Védjegyek A Hannspree termékek High-Definition Multimedia Interface (HDMI ) technológiát foglalnak magukban. A HDMI, a HDMI embléma és a High-Definition Multimedia Interface a HDMI Licensing LLC. védjegyei, illetve bejegyzett védjegyei. 7

9 1 Első lépések 1.1 A csomag tartalma Győződjön meg arról, hogy a következő elemek a csomagban vannak. Amennyiben a tételek közül bármelyik sérült vagy hiányzik, azonnal lépjen kapcsolatba a Hannspree ügyfélszolgálatával. TV Felhasználói útmutató Gyors üzembe helyezési útmutató Garanciakártya Hálózati tápkábel Távirányító és elemek TV tisztítókendő A WEEE szabályozás szerint a TV-t Európában tilos háztartási hulladékként kezelni, mután leselejtezték. A webhelyünkön további, a készülék újrahasznosításával kapcsolatos információkat találhat. 8

10 1.2 A TV bemutatása Nézhet SECAM/ PAL/ DVB-T adást, kábeltévét vagy digitális TV-csatornák műsorát, és egyszerűen csatlakoztathat videomagnót, set-top boxot vagy DVD-lejátszót a SCART, HDTV (komponens), AV (kompozit) és HDMI bemeneti catlakozókhoz (a csatlakozók helye típustól függő). A TV-t monitorként is használhatja, ha a PC VGA csatlakozójához csatlakoztatja. A praktikus kezelőszervek megtalálhatók a TV-n és a kézbe illő távirányítón, így csatornát válthat, hangerőt álíthat és módosíthatja a megjeleníés beállításait az egyszerűen használható képernyőmenü rendszer segítségével. A beépített sztereó hangszórói kiváló minőségű hangvisszaadást biztosítanak, a praktikus hangkimenet pedig lehetővé teszi külső hangrendszer vagy fülhallgatók csatlakoztatását. 1.3 Jellemzők TV-Tuner: Beépített TV-tuner Audió/Videó támogatás: SCART bemenetek VGA (PC) bemenet HDMI bemenetek HDTV (komponens) bemenet B/J audió bemenetek PC vonalszintű bemenet 3,5 mm-es sztereó fülhallgató-csatlakozó AV (kompozit) bemenet Képernyőmenü (OSD) rendszer Teletext (TV RF+SCART) 1.5v. 500 oldalas memóriával Beépített sztereó hangszórók Képjavító technológia 3:2/2:2 átméretezés 3D fésűszűrő HD-ready TV Zajcsökkentés Fejlett 3D de-interlacing Élkiemelés Megjegyzés: A kézikönyvben említett támogató eszközök típustól függően eltérők lehetnek. További információkért tekintse meg a gyártó felhasználói kézikönyvét vagy a TV típus gyors üzembe helyezési útmutatóját. 9

11 1.4 Vezérlőpult Leírás Gomb Funkció Tápfeszültség Bemeneti jelforrás Menü Programválasztás Programválasztás Hangerő szabályozása Hangerő szabályozása Távvezérlő infravörös érzékelő Bekapcsolás/Kész enlét kijelző Hangszórók INPUT MENU P P VOL + VOL - Megnyomásával be- és kikapcsolhatja a TV-t. Nyomja meg a gombot a megfelelő bemeneti jelforrás kiválasztásához. Nyomja meg a képernyőmenü (OSD) be- /kikapcsolásához. Nyomja meg a magasabb számú programhely választásához, illetve a feljebb lévő elemre lépéshez az OSD menüben. Nyomja meg az alacsonyabb számú programhely választásához, illetve a lejjebb lévő elemre lépéshez az OSD menüben. Nyomja meg a hangerő növeléséhez, illetve a jobbra lépéshez az OSD menüben. Nyomja meg a hangerő csökkentéséhez, illetve a balra lépéshez az OSD menüben. Fogadja a távvezérlő parancsait. Jelzik a bekapcsolt vagy készenléti állapotot, a be-/kikapcsolt állapotnak a Zöld/Vörös jelzőfények felelnek meg. Minőségi hangot bocsátanak ki. 1.5 Bemeneti és kimeneti csatlakozók Leírás Csatlakozó Funkció Kábel/Antenna TV / DTV CABLE / ANTENNA Televízió vagy kábeltévé antennakábel csatlakoztatásához. 10

12 Leírás Csatlakozó Funkció Fülhallgató csatlakozó EAR PHONE Csatlakozás fülhallgatóhoz vagy aktív külső hangszórókhoz. Részegység/ CVBS bemenetek (audió) R AUDIO L Külső eszköz, pl. videomagnó, set-top box vagy DVD-lejátszó csatlakoztatásához. Részegység bemenetek (videó) Y Pb Pr Külső eszköz, pl. videomagnó, set-top box vagy DVD-lejátszó csatlakoztatásához. PC audió bemenet PC LINE IN PC vonalszintű/audió kimenetéhez csatlakoztatható. SCART BE/KI SCART IN/OUT AV, S-Video, RGB, B/J BE, analóg TV kimenettel és B/J kimenettel rendelkező külső eszköz, pl. videomagnó, set-top box vagy DVD-lejátszó csatlakoztatásához. VGA (PC) bemenet VGA PC VGA csatlakozójához csatlakoztatható. Szerviz SERVICE Csak szereléshez. Felhasználó számára nem elérhető. Videó VIDEO Külső eszköz, pl. videomagnó, set-top box vagy DVD-lejátszó csatlakoztatásához. CI CI CI eszköz csatlakoztatásához. HDMI 1 bemenet HDMI 1 Csatlakoztasson HDMI berendezést vagy HDMI-DVI adapterkábelt eszközökhöz, pl. DVD-lejátszóhoz vagy set-top boxhoz. HDMI 2 bemenet HDMI 2 Csatlakoztasson HDMI berendezést vagy HDMI-DVI adapterkábelt eszközökhöz, pl. DVD-lejátszóhoz vagy set-top boxhoz. Tápfeszültség csatlakozó AC IN Csatlakoztassa a mellékelt hálózati tápkábelt. 11

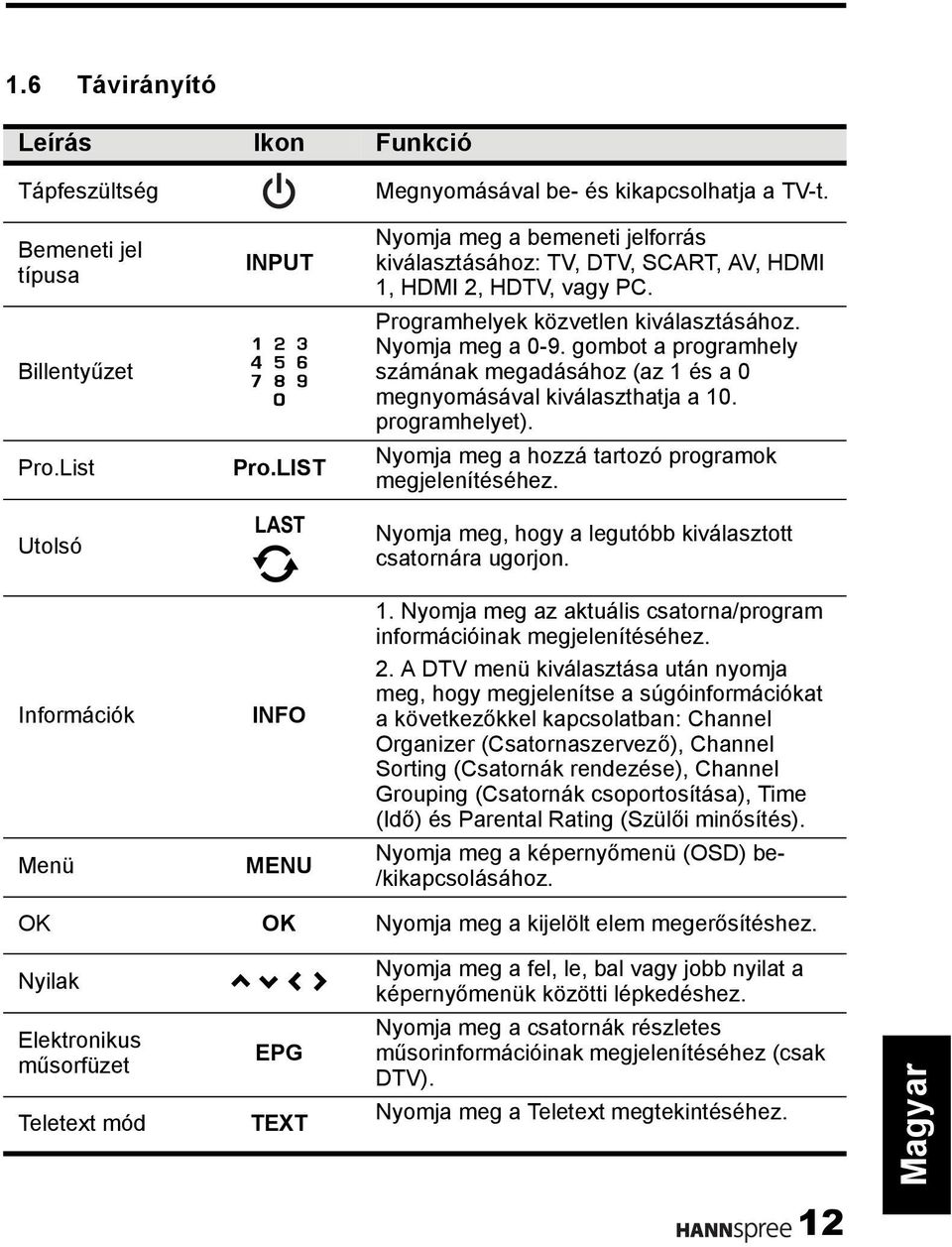

13 1.6 Távirányító Leírás Ikon Funkció Tápfeszültség Bemeneti jel típusa Billentyűzet Pro.List Utolsó Információk Menü INPUT Pro.LIST LAST INFO MENU Megnyomásával be- és kikapcsolhatja a TV-t. Nyomja meg a bemeneti jelforrás kiválasztásához: TV, DTV, SCART, AV, HDMI 1, HDMI 2, HDTV, vagy PC. Programhelyek közvetlen kiválasztásához. Nyomja meg a 0-9. gombot a programhely számának megadásához (az 1 és a 0 megnyomásával kiválaszthatja a 10. programhelyet). Nyomja meg a hozzá tartozó programok megjelenítéséhez. Nyomja meg, hogy a legutóbb kiválasztott csatornára ugorjon. 1. Nyomja meg az aktuális csatorna/program információinak megjelenítéséhez. 2. A DTV menü kiválasztása után nyomja meg, hogy megjelenítse a súgóinformációkat a következőkkel kapcsolatban: Channel Organizer (Csatornaszervező), Channel Sorting (Csatornák rendezése), Channel Grouping (Csatornák csoportosítása), Time (Idő) és Parental Rating (Szülői minősítés). Nyomja meg a képernyőmenü (OSD) be- /kikapcsolásához. OK OK Nyomja meg a kijelölt elem megerősítéshez. Nyilak Nyomja meg a fel, le, bal vagy jobb nyilat a képernyőmenük közötti lépkedéshez. Elektronikus műsorfüzet Teletext mód EPG TEXT Nyomja meg a csatornák részletes műsorinformációinak megjelenítéséhez (csak DTV). Nyomja meg a Teletext megtekintéséhez. 12

14 Leírás Ikon Funkció Hangerő szabályozása Némítás VOL MUTE / VOL Nyomja meg a VOL + gombot az audió hangerő növeléséhez. Nyomja meg a VOL - gombot az audió hangerő csökkentéséhez. Nyomja meg a hang kikapcsolásához. Nyomja meg újból a gombot vagy a hangerőbeállító gombokat a hang visszakapcsolásához. Kétnyelvű Nyomja meg a TV-csatorna többnyelvű hangjának váltásához. Programhely választása P / P Nyomja meg a P gombot a programszám növeléséhez. Nyomja meg a P gombot a programszám csökkentéséhez. Vörös, zöld, sárga, kék Nyomja meg a színes gombokat adott feladat végrehajtásához az OSD menüben vagy teletext módban. Tárgymutató INDEX Nyomja meg, hogy megjelenítse az elérhető Teletex témák táblázatát. (Kizárólag Teletext üzemmódban programozható) Keverés MIX Nyomja meg a gombot, hogy a teletext a képernyőn lévő műsor képe fölött legyen látható. (Kizárólag Teletext üzemmódban programozható) Méret beállítása SIZE Nyomja meg a képernyőméret beállításához. (Kizárólag Teletext üzemmódban programozható) Felirat SUBTITLE ATV forrás használata esetén, ha a teletext aktív és a teletext felirat-oldallal rendelkezik, nyomja meg a feliratoldal megjelenítéséhez. DTV forrás használata esetén nyomja meg, hogy megjelenítse a OSD felirat menüt, és válassza ki a nyelvet. 13

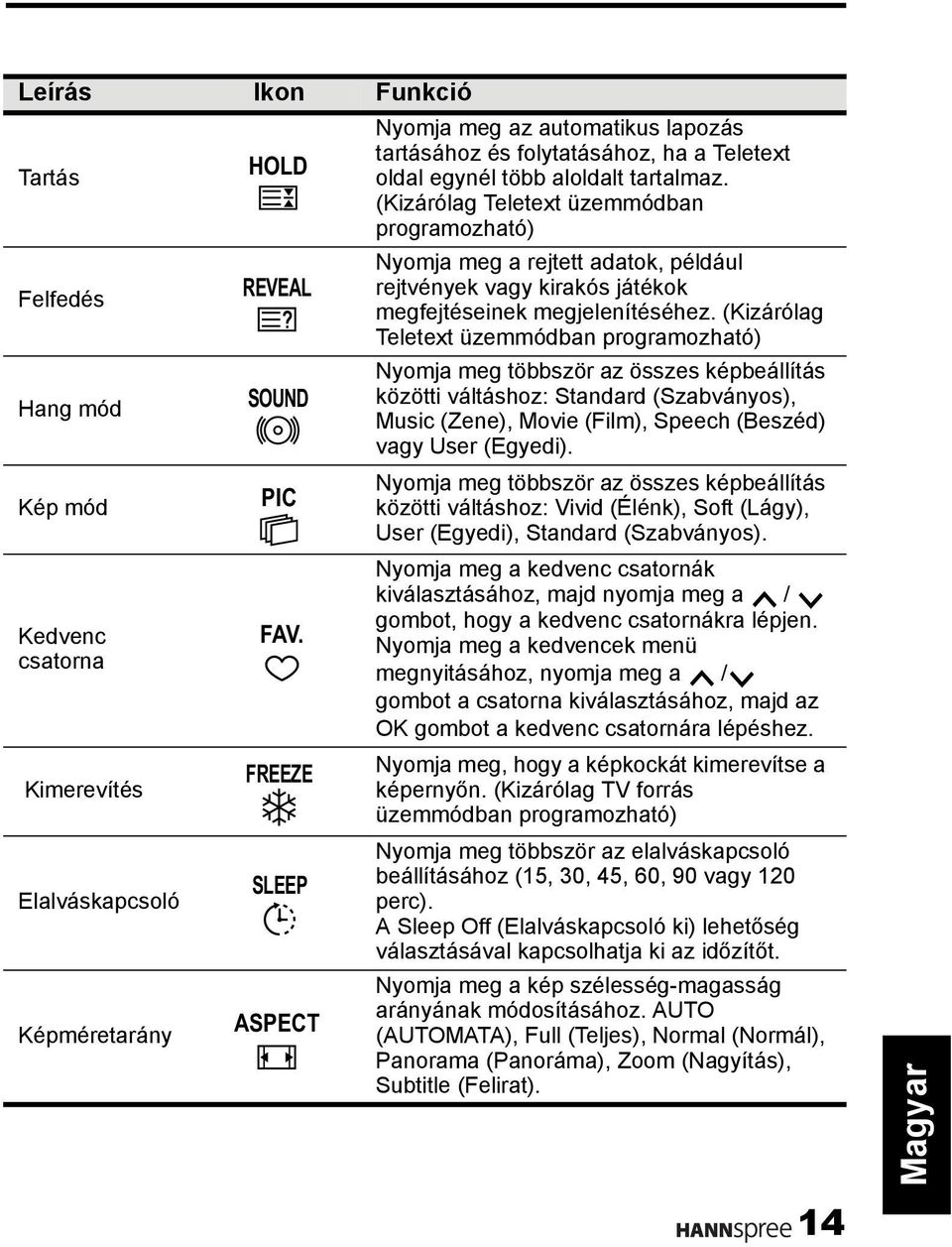

15 Leírás Ikon Funkció Tartás Felfedés Hang mód Kép mód Kedvenc csatorna Kimerevítés Elalváskapcsoló Képméretarány HOLD REVEAL SOUND PIC FAV. FREEZE SLEEP ASPECT Nyomja meg az automatikus lapozás tartásához és folytatásához, ha a Teletext oldal egynél több aloldalt tartalmaz. (Kizárólag Teletext üzemmódban programozható) Nyomja meg a rejtett adatok, például rejtvények vagy kirakós játékok megfejtéseinek megjelenítéséhez. (Kizárólag Teletext üzemmódban programozható) Nyomja meg többször az összes képbeállítás közötti váltáshoz: Standard (Szabványos), Music (Zene), Movie (Film), Speech (Beszéd) vagy User (Egyedi). Nyomja meg többször az összes képbeállítás közötti váltáshoz: Vivid (Élénk), Soft (Lágy), User (Egyedi), Standard (Szabványos). Nyomja meg a kedvenc csatornák kiválasztásához, majd nyomja meg a / gombot, hogy a kedvenc csatornákra lépjen. Nyomja meg a kedvencek menü megnyitásához, nyomja meg a / gombot a csatorna kiválasztásához, majd az OK gombot a kedvenc csatornára lépéshez. Nyomja meg, hogy a képkockát kimerevítse a képernyőn. (Kizárólag TV forrás üzemmódban programozható) Nyomja meg többször az elalváskapcsoló beállításához (15, 30, 45, 60, 90 vagy 120 perc). A Sleep Off (Elalváskapcsoló ki) lehetőség választásával kapcsolhatja ki az időzítőt. Nyomja meg a kép szélesség-magasság arányának módosításához. AUTO (AUTOMATA), Full (Teljes), Normal (Normál), Panorama (Panoráma), Zoom (Nagyítás), Subtitle (Felirat). 14

16 Megjegyzés: A lehető legjobb eredmény érdekében a távvezérlőt megfelelő távolságban használja a TV előtt. A TV felé mutatva, ne tartsa 30 foknál nagyobb szögben. A működési hatósugár lerövidülhet, ha a jelérzékelőt erős fénynek teszik ki. Irányítsa a távirányítót az infravörös vevőegységre és győződjön meg arról, hogy nincsen akadály közöttük. 15

17 1.7 Elemek behelyezése a távirányítóba 1 Nyissa ki az elemrekeszt a távirányító hátulján (A). (A) 2 Helyezze be az elemeket, ügyelve azok polaritására az elemrekeszben jelzettek szerint (B). (B) 3 Helyezze vissza az elemtartó rekesz fedelét (C). (C) 16

18 FIGYELEM! Amennyiben hosszabb ideig nem fogja használni a távirányítót, távolítsa el az elemeket és tárolja őket biztonságosan. A sérült vagy szivárgó elemeket óvatosan kezelje és szappannal mosson kezet, ha érintkezik a kifolyt vegyi folyadékkal. Ha a távirányító két elemmel működik, ügyeljen arra, hogy új és régi elemet együtt ne használjon. Ellenkező esetben az újabb elem élettartama lerövidülhet. A régi elemből pedig vegyi folyadék szivároghat. a nem megfelelő akkumulátor használata robbanásveszélyes. Kizárólag ugyanolyan, vagy a berendezés gyártója által ajánlott, egyenértékű típust használjon. Az elhasznált akkumulátorokat a gyártó utasításának megfelelően ártalmatlanítsák. Az elhasznált elemek ártalmatlanításáról szóló tudnivalókért olvassa el a helyi újrahasznosítási és hulladékkezelési irányelveket és vegye fel a kapcsolatot a helyi hulladékkezelő szolgáltatóval. A távirányító fedele mágnest tartalmazhat, ezért ne tegyen mágneses mezőre érzékeny tárgyakat pl. karórát, bankkártyát vagy flash adathordozót a fedél közelébe. Ne erőltesse a távirányító fedelét, amikor kinyitja, mert megsérülhet a pántja. 17

19 2 A TV üzembe helyezése 2.1 Alapvető csatlakoztatás A tápkábel csatlakoztatása 1 Csatlakoztassa a tápkábelt a TV hátulján lévő AC IN tápfeszültség csatlakozó aljzathoz. 2 Csatlakoztassa a hálózati tápkábel dugóját egy konnektorhoz Az antenna vagy kábeltévé vezetékének csatlakoztatása Csatlakoztassa a VHF/UHF (Antenna) vagy CATV kábel egyik végét a TV hátulján lévő TV/DTV aljzathoz. Antenna TV / DTV CABLE / ANTENNA Földelő kapocs Koaxiális kábel Földelés Megjegyzés: a kézikönyv ábrái kizárólag hivatkozási célt szolgálnak és típusonként vagy térségenként eltérhetnek. Ha nem fogható csatorna az antenna vagy kábeltévé vezeték csatlakoztatása után, próbálkozzon csatornakereséssel. 18

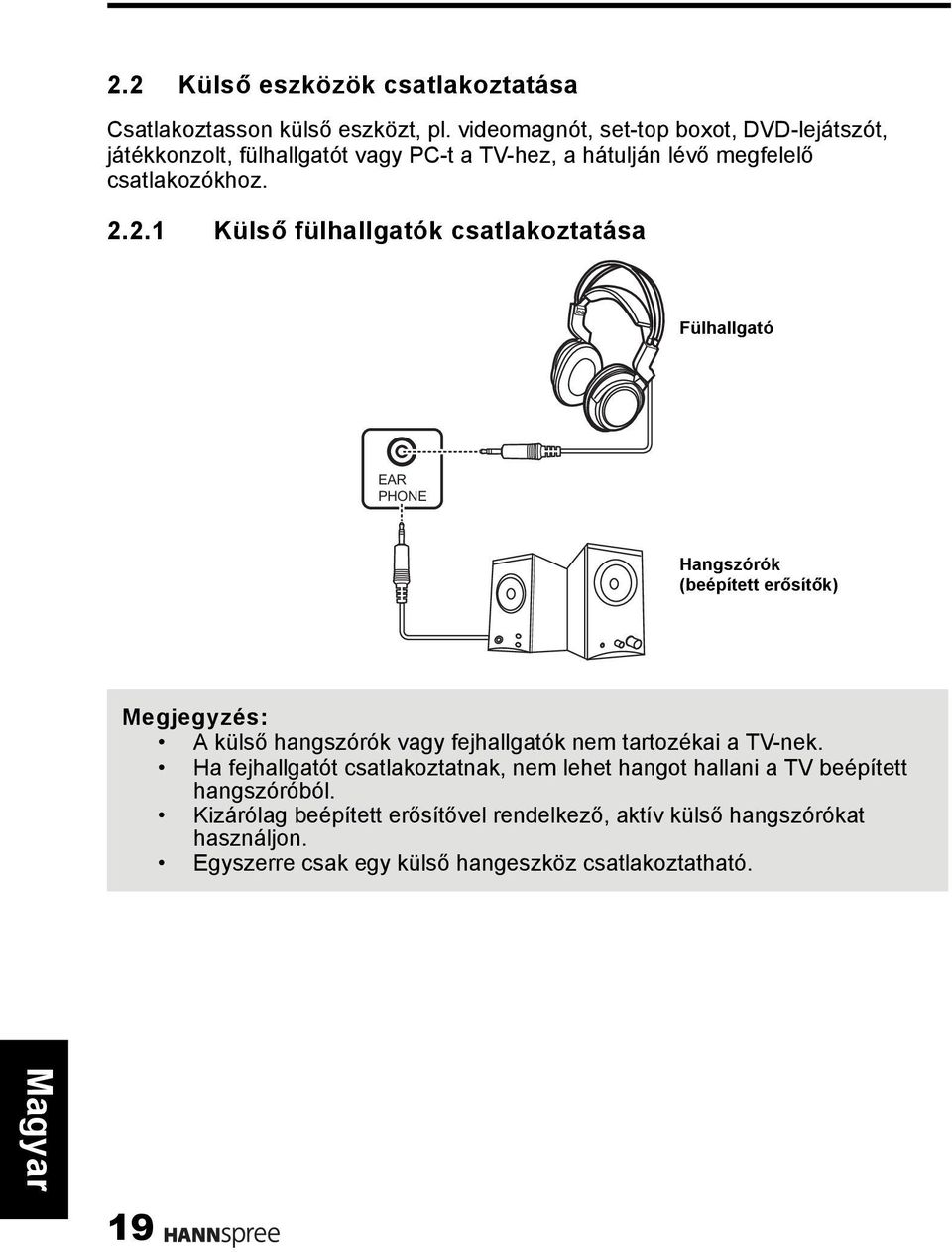

20 2.2 Külső eszközök csatlakoztatása Csatlakoztasson külső eszközt, pl. videomagnót, set-top boxot, DVD-lejátszót, játékkonzolt, fülhallgatót vagy PC-t a TV-hez, a hátulján lévő megfelelő csatlakozókhoz Külső fülhallgatók csatlakoztatása Fülhallgató EAR PHONE Hangszórók (beépített erősítők) Megjegyzés: A külső hangszórók vagy fejhallgatók nem tartozékai a TV-nek. Ha fejhallgatót csatlakoztatnak, nem lehet hangot hallani a TV beépített hangszóróból. Kizárólag beépített erősítővel rendelkező, aktív külső hangszórókat használjon. Egyszerre csak egy külső hangeszköz csatlakoztatható. 19

21 2.2.2 AV-eszközök csatlakoztatása Az alábbi ábra azt szemlélteti, hogyan lehet az AV-eszközöket a TV-hez csatlakoztatni a HDMI (A), Komponens/AUDIO(B), SCART (C) és VIDEÓ/AUDIÓ (D) csatlakozók segítségével. HDMI 1 A B C HDMI 2 vagy AUDIO R L Y Pb Pr vagy SCART vagy VIDEO D R AUDIO L SCART adapter (Opcionális) R-AUDIO-L/MONO VIDEO S.VIDEO Videó jelkábel (Opcionális) HDMI-kábel (Opcionális) Audió kábel (Opcionális) Audió/Videó kábel (Opcionális) SCART-kábel (Opcionális) Audió/Videó kábel (Opcionális) HDMI R L Y PB PR L R VIDEO S-VIDEO SCART VIDEO R L Videojáték konzol vagy Videomagnó Set-top box DVD Megjegyzés: A komponens / Audió (B) és videó / audió (D) audió csatlakozói fizikailag megegyeznek. AV eszközök csatlakoztatása esetén csak egy audió csatlakozókészlet választható. 20

22 2.2.3 Videomagnó / Set-top box / DVD-lejátszó csatlakoztatása a komponens / VIDEÓ csatlakozóhoz Csatlakoztassa a TV-t videomagnóhoz/set-top boxhoz/dvd-lejátszóhoz a komponens / VIDEÓ bemenetek segítségével. AUDIO R L Y Pb Pr Videomagnó Audió kábel (Opcionális) Set-top box DVD Videó jelkábel (Opcionális) VIDEO R AUDIO L Videó jelkábel (Opcionális) Videomagnó Audió kábel (Opcionális) Set-top box DVD 21

23 2.2.4 PC csatlakoztatása a VGA-csatlakozó segítségével Csatlakoztassa a TV-t a PC-hez az ábra szerint a VGA-csatlakozó segítségével, hogy monitorként használja. 1 Csatlakoztassa a TV VGA-bemenetét a PC VGA-kimenetéhez. 2 Csatlakoztassa a PC vonalszintű kimenetét a TV-készülék PC LINE IN (PC vonalszintű bemenet) csatlakozójához, hogy a PC audió kimenetét hallgassa. VGA PC LINE IN Audió kábel (Opcionális) PC Videó jelkábel (Opcionális) PC csatlakoztatása a DVI-csatlakozó segítségével Csatlakoztassa a TV-t a PC-hez az ábra szerint a DVI-csatlakozó segítségével, hogy monitorként használja. 1 Csatlakoztassa a TV HDMI-csatlakozóját a PC DVI-kimenetéhez. 2 Csatlakoztassa a PC vonalszintű kimenetét a TV-készülék PC LINE IN (PC vonalszintű bemenet) csatlakozójához, hogy a PC audió kimenetét hallgassa. HDMI 1 HDMI 2 PC LINE IN Audió kábel (Opcionális) PC HDMI-DVI átalakító kábel (Opcionális) HDMI 22

24 2.2.6 HDMI csatlakoztatása A HDMI (High Definition Multimedia Interface) biztosítja, hogy a videó jel a lehető legjobb minőségben legyen továbbítva a jelforrástól a TV-re. Tekintse meg a következő ábrát HDMI-eszköz TV-hez történő csatlakoztatását illetően. HDMI 1 HDMI 2 DVD-lejátszó HDMI-kábel (Opcionális) Megjegyzés: HDMI-kábel használata esetén nincs szükség audió kábel használatára. HDMI- DVI átalakító kábel használata esetén azonban szükséges USB-eszköz csatlakoztatása Szervizcsatlakozó, kizárólag a DTV firmware frissítéséhez. SERVICE USB meghajtó (Opcionális) 23

25 2.2.8 Videomagnó / Set-top box / DVD-lejátszó csatlakoztatása a SCART-csatlakozó segítségével HHasználja a SCART csatlakozót TV, videomagnó, VCD-lejátszó, DVD-lejátszó vagy videó játékkonzol csatlakoztatásához. A lejátszón lévő csatlakozóktól függően választhat SCART-kábel vagy SCART-adapter (opcionális) használata között. SCART SCART adapter (opcionális) R-AUDIO-L/MONO VIDEO S.VIDEO SCART-kábel (Opcionális) Csatlakoztatás az AV csatlakozókhoz Csatlakoztatás az S-video csatlakozóhoz Megjegyzés: Az S-Video és az AV csatlakozó nem használható egyszerre, mert ez hibás jel előállítását eredményezheti. A kábelek színkódolással rendelkeznek (fekete, vörös, fehér és sárga). Csatlakoztassa az egyes színkódolt kábeleket az eszköz megfelelő csatlakozójához. 24

26 2.3 A TV használata A TV be- és kikapcsolása 1 Nyomja meg a gombot a vezérlőpulton vagy távvezérlőn. A TV-készülék bekapcsolt állapotát jelző LED-je vörösről zöld színűre vált jelezve, hogy a TV bekapcsolt állapotban van. 2 Ismét nyomja meg az gombot. A TV-készülék bekapcsolt állapotát jelző LED-je színűre zöld vörösről vált jelezve, hogy a TV kikapcsolt állapotban van Jelforrás váltása Nyomja meg az INPUT (BEMENET) gombot a vezérlőpulton vagy a távvezérlőn, a beérkező forrásjel kiválasztásához Automatikus csatornakeresés végzése Mielőtt a TV-n műsort nézhetne, csatornakeresést kell végeznie. 1 Nyomja meg a MENU (MENÜ) gombot a vezérlőpulton vagy a távvezérlőn, majd jelölje ki a Channel (Csatorna) / DTV menübe történő belépéshez. 2 Válassza az Auto Search (Automata keresés) lehetőséget. 3 Nyomja meg az gombot a távvezérlőn a csatornakeresés végrehajtásához Csatornák választása Nyomja meg a P gombot a vezérlőpulton vagy távvezérlőn, hogy növelje a csatornaszámot. Nyomja meg a P gombot a vezérlőpulton vagy távvezérlőn, hogy csökkentse a csatornaszámot. Adja meg a kívánt csatornaszámot a távirányító számgombjainak megnyomásával Hangerő beállítása 1 Nyomja meg a VOL+ gombot a vezérlőpulton vagy távvezérlőn a hangerő növeléséhez. 2 Nyomja meg a VOL- gombot a vezérlőpulton vagy távvezérlőn a hangerő csökkentéséhez. 3 Nyomja meg a MUTE (NÉMÍTÁS) gombot a hang kikapcsolásához, illetve a MUTE (NÉMÍTÁS) gombot újra vagy a hangerő gombokat az eredeti hangerő visszaállításához. 25

27 3 A képernyőmenü (OSD) beállításainak módosítása A képernyőmenü (OSD) rendszer gyors és egyszerű módszert kínál a TV beállításainak elvégzéséhez. Az OSD menü praktikusan elérhető a távvezérlő gombjai segítségével. Mielőtt belemennénk az OSD egyes lehetőségeinek részleteibe, hasznos lehet megismerkedni az OSD rendszer elrendezésével: AKTUÁLIS MENÜ: Megjeleníti az éppen kiválasztott menü címét. FŐMENÜ: Setup Megjeleníti a menüelemek listáját. A kijelölt menüelem a többivel ellentétben sötétkék kiemeléssel jelenik meg. Move Language TT Language SCART HDMI Scan Info Aspect HDMI Audio X-Contrast OSD Time Select English West AUTO AUTO Full HDMI Off 60 Secs Menu Return ÁLLÍTHATÓ LEHETŐSÉGEK: Megjeleníti az állítható lehetőségek beállítását/értékét. UTASÍTÁSOK: Gyors utasítások a beállítások módosításához. Funkció TV vezérlőpult Távirányító OSD menü MENU MENU Fel P Nyíl Le P Nyíl Kijelölés/Növelés VOL + Nyíl Kijelölés/csökkentés VOL Nyíl Visszatérés MENU MENU 26

28 3.1 OSD menük Kövesse az OSD funkciómenü alsó részén lévő utasításokat. Nyomja meg a P / gombot a vezérlőpulton vagy a / nyílgombokat a menükben történő lépkedéshez, a VOL + gombot a távirányítón vagy a nyílgombot egy elem kiemeléséhez, vagy a MENU (MENÜ) gombot, hogy kilépjen az OSD menüből. A következő menüket különféleképpen lehet beállítani. 3.2 Képbeállítások végzése 1 Nyomja meg a MENU (MENÜ) gombot, hogy az OSD főmenü képernyőre lépjen. Megjelenik a Picture (Kép) menü. 2 Nyomja meg a gombot, hogy belépjen a Picture (Kép) menübe. 3 Nyomja meg a / gombot a kívánt tétel kiválasztásához. 4 Nyomja meg a / gombot a mérték vagy a lehetőségek beállításához. Picture Picture Mode Brightness Contrast Sharpness Colour Hue Backlight Colour Temp Move Select Standard Standard Menu Return 5 Nyomja meg a MENU (MENÜ) gombot, hogy visszatérjen a Picture (Kép) menübe. 6 Nyomja meg a MENU (MENÜ) gombot, hogy kilépjen az OSD menüből. - A Picture (Kép) menüben be lehet állítani a Picture Mode (Kép mód), Brightness (Fényerő), Contrast (Kontraszt), Sharpness (Keménység), Colour (Szín), Hue (Színezet), Backlight (Háttérvilágítás) és Colour Temp (Színhőmérséklet) elemeket. A Picture Mode (Kép mód) beállítása lehet Standard (Szabványos), Vivid (Élénk), Soft (Lágy) vagy User (Egyedi). A Brightness (Fényerő), Contrast (Kontraszt), Colour (Szín) és Hue (Színezet) (Csak NTSC) elemek beállítása a / megnyomásával lehetséges, 0 és 100 közötti mértékben. A Sharpness (Keménység) elemek beállítása a / megnyomásával lehetséges, 0 és 9 közötti mértékben. A Backlight (Háttérvilágítás) elem segítségével manuálisan lehet lejjebb venni a háttérvilágítást sötét jelenetek esetén, így mélyebb feketéket eredményez. Nyomja meg a / gombot a mérték beállításához 1 és 10 között. A Colour Temp (Színhőmérséklet) lehetséges beállításai: Standard (Szabványos), Warm (Meleg) és Cool (Hideg). Megjegyzés: Az OSD elérhető lehetőségei a bemeneti jelforrástól függően eltérhetnek. 27

29 3.3 Hangbeállítások végzése 1 Nyomja meg a MENU (MENÜ) gombot, hogy az OSD főmenü képernyőre lépjen. 2 Nyomja meg a gombot az Sound (Hang) menü kiválasztásához. 3 Nyomja meg a gombot, hogy belépjen az Sound (Hang) menübe. 4 Nyomja meg a / gombot a kívánt tétel kiválasztásához. Sound Sound Mode Balance Treble Bass Move Select Standard Menu Return 5 Nyomja meg a / gombot a mérték vagy a lehetőségek beállításához. 6 Nyomja meg a MENU (MENÜ) gombot, hogy visszatérjen a Sound (Hang) menübe. 7 Nyomja meg a MENU (MENÜ) gombot, hogy kilépjen az OSD menüből. - Az Sound (Hang) menüben a következők beállítása lehetséges: Sound Mode (Hang mód), Balance (Balansz),Treble (Magas) és Bass (Mély) beállítások. A Sound Mode (Hang mód) beállítása lehet Standard (Szabványos), Music (Zene), Movie (Film), Speech (Beszéd), vagy User (Egyedi). A Balance (Balansz) elemek beállítása a / megnyomásával lehetséges, -50 és 50 közötti mértékben. A Treble (Magas) és Bass (Mély) elemek beállítása a / megnyomásával lehetséges, 0 és 100 közötti mértékben. Megjegyzés: Az OSD elérhető lehetőségei a bemeneti jelforrástól függően eltérhetnek. 3.4 Csatornabeállítások végzése 1 Nyomja meg az INPUT (BEMENET) gombot, majd jelölje ki a TV elemet jelforrás típusként. 2 Nyomja meg a MENU (MENÜ) gombot, hogy az Channel OSD főmenü képernyőre lépjen. Area Channel 3 Nyomja meg a gombot a Channel (Csatorna) Colour System Sound System menü kiválasztásához. Auto Search 4 Nyomja meg a gombot, hogy belépjen a Manual Search Fine Tune AFC Lock Channel (Csatorna) menübe. 5 Nyomja meg a / gombot a kívánt tétel Move Select kiválasztásához. 6 Nyomja meg a / gombot a mérték vagy a lehetőségek beállításához. Germany 15 AUTO AUTO MHz Off Menu Return 28

30 7 Nyomja meg a MENU (MENÜ) gombot, hogy visszatérjen a Channel (Csatorna) menübe. 8 Nyomja meg a MENU (MENÜ) gombot, hogy kilépjen az OSD menüből. - A Channel (Csatorna) menüben a következők beállítása lehetséges: Area (Terület), Channel (Csatorna), Colour System (Színrendszer), Sound System (Hangrendszer), Auto Search (Automata keresés), Manual Search (Manuális keresés), Fine Tune (Finomhangolás), AFC Lock (AFC zár), Channel Edit (Csatornaszerkesztés) és Parental Lock (Szülői zár). Az Area (Terület) beállítása a következő lehet: Germany (Németország), UK (Nagy- Britannia), Italy (Olaszország), Spain (Spanyolország), Portugal (Portugália), France (Franciaország), Hungary (ország), Poland (Lengyelország), Netherlands (Hollandia) és Other (Egyéb). A Channel (Csatorna) funkcióban a csatornák kiválasztása a / gombbal lehetséges. A Colour System (Színrendszer) beállítása a következő lehet: AUTO (AUTOMATA), PAL és SECAM. A Sound System (Hangrendszer) beállítása a következő lehet: AUTO (AUTOMATA), BG, DK, I, L és L. Jelölje ki az Auto Search (Automata keresés) elemet a TV-csatornák automatikus keresésének indításához. Jelölje ki a Manual Scan (Manuális keresés) elemet a TVcsatornák kézi kereséséhez. Auto Search Manual Search Channel 1 Channel MHz MHz Menu Exit Nyomja meg a / a csatornafrekvencia beállításához Fine Tune (Finomhangolás) módban. A AFC Lock (AFC zár) beállítása a következő lehet: On (Be) vagy Off (Ki). Nyomja meg a gombot, hogy belépjen a Channel Edit (Csatornaszerkesztés) menübe. A Channel Editor (Csatornaszerkesztő) a részletek szerkesztését teszi lehetővé csatornánként, pl. Name (Név), Skip (Átugrás), Fav (Kedvenc) és Lock (Zárolás). Menu Exit 29

31 - A csatorna nevének módosításához jelölje ki a csatornát és nyomja meg a / gombot a Channel Editor (Csatornaszerkesztő) megnyitásához. Nevezze el tetszés szerint a csatornát a virtuális billentyűzet segítségével, majd jelölje ki a Save (mentés) elemet. Channel Editor Channel Frequency Name Skip Off Fav. Lock Channel Editor Off Off Off { } [ ] ~ Off Off Off a k b l c m d n e o f p g q h r i s j t < > # ( $ ) %! ^ Off Off Off u v w x y \ / Save Caps Del = _ + : & ; * " -, Skip Move Del Rename Swap Fav. Lock Menu Return - Nyomja meg a vörös gombot a távvezérlőn, hogy átugorja a csatornákat. - Nyomja meg a zöld gombot a távvezérlőn, hogy törölje a csatornákat. - Nyomja meg a sárga gombot a távvezérlőn, hogy felcserélje a csatornákat. - Nyomja meg a kék gombot a távvezérlőn, hogy zárolja a csatornákat. - Nyomja meg a Fel / Le gombot a távvezérlőn a csatornák mozgatásához. - Nyomja meg a Bal / Jobb gombot a távvezérlőn a csatornák átnevezéséhez. - Nyomja meg a FAV (Kedvenc) gombot a távvezérlőn, hogy felvegye a csatornát a kedvencei közé / vagy törölje onnan. - Nyomja meg a Menu (Menü) gombot a távvezérlőn, hogy kilépjen a Csatornaszerkesztőből. A Parental Lock (Szülői zár) elem lehetővé teszi a jelszó módosítását. - Nyomja meg a távirányító számgombjait a jelszavak megadásához. Megjegyzés: A Channel Settings (Csatornabeállítások) elemei kizárólag TV módban érhetők el. 3.5 DTV beállítások végzése Fav. Move Ok Enter Menu Return 1 Nyomja meg az INPUT (BEMENET) gombot, majd jelölje ki a DTV elemet jelforrás típusként. 2 Nyomja meg a MENU (MENÜ) gombot, hogy az OSD főmenü képernyőre lépjen. 3 Nyomja meg a gombot, hogy belépjen a DTV menübe. 4 Nyomja meg a gombot, hogy belépjen a DTV menübe. 5 Nyomja meg a / gombot a kívánt tétel kiválasztásához. DTV Channel Management Area Auto Search Manual Search Preferred Audio Preferred Subtitle Parental Lock Subtitle Type Move Select UK English Off Normal Menu Return 6 Nyomja meg a / gombot a mérték vagy a lehetőségek beállításához. 7 Nyomja meg a MENU (MENÜ) gombot, hogy visszatérjen a DTV menübe. 8 Nyomja meg a MENU (MENÜ) gombot, hogy kilépjen az OSD menüből. 30

32 - A DTV menüben a következők beállítása lehetséges: Channel Management (Csatornakezelés), Area (Terület), Auto Search (Automata keresés), Manual Search (Manuális keresés), Preferred Audio (Előnyben rész. hang), Preferred Subtitle (Előnyben rész. felirat), Parental Lock (Szülői zár), SubTitle Type (Felirattípus), TIme (Idő), CI és Parental Rating (Szülői minősítés). A Channel Management (Csatornakezelés) elemei között a következők szerepelnek: Channel Organizer (Csatornaszervező), Channel Sorting (Csatornák rendezése), Channel Grouping (Csatornák csoportosítása) és Delete All TV Channels (Összes TV-csatorna törlése). Az Area (Terület) beállítása a következő lehet: Germany (Németország), UK (Nagy- Britannia), Italy (Olaszország), Spain (Spanyolország), Portugal (Portugália), France (Franciaország), Hungary (ország), Poland (Lengyelország), Netherlands (Hollandia) és Other (Egyéb). Jelölje ki az Auto Search (Automata keresés) elemet a TV-csatornák automatikus keresésének indításához. Jelölje ki a Manual Scan (Manuális keresés) elemet a TVcsatornák kézi kereséséhez. Cannel Search S.No TV Channel S.No Radio Channel Manual Search Channel Name Frequency(KHz) Bandwidth M Channel 35 UHF KHz/8M Progress 28% A Preferred Audio (Előnyben rész. hang) beállítása a következő lehet: English (Angol), France (Francia), Germany (Német), Italy (Olasz), Spain (Spanyol), Portugal (Portugál), Denmark (Dán) és Czech (Cseh). A Preferred Subtitle (Előnyben rész. felirat) beállítása a következő lehet: Off (Ki), English (Angol), France (Francia), Germany (Német), Italy (Olasz), Spain (Spanyol), Portugal (Portugál), Denmark (Dán) és Czech (Cseh). A Csatornaszervező támogatja a csatorna-felcserélés funkciót. Ahhoz, hogy kijelölje a cserélendő csatornát, nyomja meg a távvezérlő Sárga gombját, a távvezérlő számgombjai segítségével válassza ki azt a csatornát, amelyet a helyére akar tenni, majd nyomja meg az OK gombot a távvezérlőn, ha végzett. A Parental Lock (Szülői zár) elem lehetővé teszi a jelszó módosítását. Parental Lock Signal Quality Select Menu Return 48% 0% Enter Old Password Enter New Password Confirm New Password Megjegyzés: az eredeti jelszó alapértelmezés szerint Press 0 to 9 Menu 0 9 Cancel

33 A Subtitle Type (Felirattípus) beállítása Normal (Normál) vagy Hearing Impaired (Halláskárosult) lehet. A Time (Idő) lehetőségei között szerepel a GMT Offset (GMT eltérés) és Summer Time (Nyári időszámítás). - Nyomja meg a / gombot a GMT Offset (Greenwichi időtől való eltérés) elem AUTO (AUTOMATA) helyzetbe, vagy más időzónára állításához. - Nyomja meg a / gombot a Summer Time (Nyári időszámítás) elem On (Be) vagy Off (Ki) helyzetbe állításához. Time GMT Offset Summer Time AUTO Off Move Select Menu Return Jelölje ki a CI elemet a Common Interface (Általános illesztőfelület) kiválasztásához. DTV Time CI Parental Rating Move Select Menu Return - Nyomja meg a gombot, hogy belépjen a Common Interface (Általános illesztőfelület) menübe. A Parental Rating (Szülői minősítés) elem lehetővé teszi a szülöi minősítés megadását. System Setup Parental Rating Off Select Menu Return - Nyomja meg a távirányító számgombjait a jelszavak megadásához. - Nyomja meg a / gombot, hogy a szülői minősítést beállítsa 4 és 18 között, vagy az Off (Ki) választásával kikapcsolja. 32

34 3.6 PC beállítások módosítása 1 Nyomja meg az INPUT (BEMENET) gombot, majd jelölje ki a PC elemet jelforrás típusként. 2 Nyomja meg a MENU (MENÜ) gombot, hogy az OSD főmenü képernyőre lépjen. 3 Nyomja meg a gombot a PC menü kiválasztásához. 4 Nyomja meg a gombot, hogy belépjen a PC menübe. 5 Nyomja meg a / gombot a kívánt tétel kiválasztásához. 6 Nyomja meg a / gombot a mérték vagy a Pc Setup Auto Adjust H Position V Position Phase Clock Move Select Off Menu Return lehetőségek beállításához. 7 Nyomja meg a MENU (MENÜ) gombot, hogy visszatérjen a PC menübe. 8 Nyomja meg a MENU (MENÜ) gombot, hogy kilépjen az OSD menüből. - A PC menü segítségével beállítható az Auto Adjust (Auto beállítás), H Position (V. helyzet), V Position (F. helyzet), Phase (Fázis) és Clock (Órajel) elem. Az Auto Adjust (Auto beállítás) elem beállításai a következők lehetnek: On (Be) vagy Off (Ki). A H Position (V. helyzet) és a V Position (F. helyzet) és értéke a / gombok megnyomásával állítható be -16 és 16 között. A Clock (Órajel) értéke a / gombok megnyomásával állítható be -50 és 50 között. A Phase (Fázis) értéke a / gombok megnyomásával állítható be 0 és 31 között. 33

35 3.7 Beállítások végzése 1 Nyomja meg a MENU (MENÜ) gombot, hogy az OSD főmenü képernyőre lépjen. 2 Nyomja meg a gombot a Setup (Beállítás) menü kiválasztásához. 3 Nyomja meg a gombot, hogy belépjen a Setup (Beállítás) menübe. 4 Nyomja meg a / gombot a kívánt tétel kiválasztásához. 5 Nyomja meg a / gombot a mérték vagy a lehetőségek beállításához. Setup Language TT Language SCART HDMI Scan Info Aspect HDMI Audio X-Contrast OSD Time Move Select English West AUTO AUTO Full HDMI Off 60 Secs Menu Return 6 Nyomja meg a MENU (MENÜ) gombot, hogy visszatérjen a Setup (Beállítás) menübe. 7 Nyomja meg a MENU (MENÜ) gombot, hogy kilépjen az OSD menüből. - A Setup (Beállítás) menüben a következők beállítása lehetséges: Language (Nyelv), TT Language (TT nyelv), SCART, HDMI Scan Info (HDMI pásztázási info.), Aspect (Méretarány), HDMI Audio (HDMI audió), X-Contrast (X-kontraszt), OSD Time (OSD idő), Reset (Alaphelyzet), Background (Háttér), Initial Setup (Kezdeti beállítás). A Language (Nyelv) elérhető beállításai a következők: English, Italiano, Español, Português, Français, Deutsch,, Polski és Nederlands. A TT Language (TT nyelv) beállításai a következők: West (Nyugati), East (Keleti), Hungary (), Arabic (Arab) és Farsi (Fárszi). A SCART menüben a következő elemek közül lehet választani: AUTO (AUTOMATA), CVBS, RGB és S-VIDEO. A HDMI Scan Info (HDMI pásztázási info.) menüben a következő elemek közül lehet választani: AUTO (AUTOMATA), Overscan (Túlpásztázás) és Underscan (Alulpásztázás). (HDMI csatlakoztatása esetén elérhető) Az Aspect (Méretarány) menüben a következő elemek közül lehet választani: AUTO (AUTOMATA), Full (Teljes), Normal (Normál), Panorama (Panoráma), Zoom (Nagyítás) és Subtitle (Felirat). A HDMI Audió (HDMI audió) menüben a következő elemek közül lehet választani: HDMI és Analog In (Analóg bemenet). (HDMI csatlakoztatása esetén elérhető) Az X-Contrast (X-kontraszt) elem beállításai a következők lehetnek: On (Be) vagy Off (Ki). Az OSD Time (OSD idő) elem beállításai a következők lehetnek: 10 Secs (10 mp.),20 Secs (20 mp), 30 Secs (30 mp) és 60 Secs (60 mp). A Reset Setting (Beállítások törlése) kiválasztásával visszaállíthatja az alapértelmezett beállításokat. A Background (Háttér) elem beállításai a következők lehetnek: Blue (Kék) vagy Off (Ki). 34

36 Az Aspect (Méretarány) mód elem beállításai a következők lehetnek: Auto (Automata), Full (Teljes), Normal (Normál), Panorama (Panoráma), Subtitle (Felirat) és Wide (Széles). Bővebben lásd alább. Típus 4:3 16:9 Tartalom AUTOMATA Teljes Normál Panoráma Nagyítás Felirat Széles Megjegyzés: Az OSD elérhető lehetőségei a bemeneti jelforrástól függően eltérhetnek. 35

37 4 Hibaelhárítás Helyzet Megoldás Csatlakoztassa megfelelően a hálózati tápkábelt. Győződjön meg arról, hogy az bekapcsolt állapotot jelző LED világít. Nincs kép és hang. Nincs kép vagy gyenge a kép minősége, de a hang rendben. A kép nem színes. Megfelelő a kép, de nincs hang. Az egyik hangszóró nem szól. Kábeltévé esetén nem foghatók egyes TV-csatornák. A TV beállításait szeretném alaphelyzetbe állítani. A menüket nem lehet kezelni. A kép ugrik. Mákos a kép. Homályos és szellemképes kép. A távvezérlő nem működik. Nyomja meg a gombot a vezérlőpulton vagy távvezérlőn. Nyomja meg az Input (Bemenet) gombot, hogy a csatlakoztatott videó jelforrások között váltson. Nyomja meg a P or P gombot, hogy más TVprogramhelyekre váltson. Győződjön meg arról, hogy minden kábel megfelelően csatlakozik. Ellenőrizze az antenna- és kábelcsatlakozásokat. Állítsa be a fényerőt a Picture (Kép) OSD menüben. Állítsa be a colour (szín) lehetőséget a Picture (Kép) OSD menüben. Győződjön meg arról, hogy a forráseszköz megfelelően működik. Győződjön meg arról, hogy az audió kábel szorosan csatlakoztatva van. Kapcsolja ki a némítást. Nyomja meg a VOL + gombot a vezérlőpulton vagy távvezérlőn. Állítsa be a balance (balansz) lehetőséget az Sound (Hang) OSD menüben. Próbálkozzon az Auto Search (Automata keresés) funkcióval a Channel Management (Csatornakezelés) OSD menüben. Használja a Reset (Alaphelyzet) funkciót a Setup (Beállítás) OSD menüben. Ha az OSD menü elemei szürkén láthatók, a rendszer állapota miatt nem érhetők el azok a beállítások. Győződjön meg arról, hogy a videó jelkábel megfelelően csatlakozik. Helyezze át az antennát, távol az utaktól és zavarforrásoktól. Ellenőrizze az antenna- és videó kábelcsatlakozásokat. Állítson a kép keménységén. Erős jellel sugárzott műsort válasszon. Állítson az antenna helyzetén vagy cserélje ki a videó jelkábelt. Győződjön meg arról, hogy helyesen helyezték be az elemet. Cserélje ki egy újra. Győződjön meg arról, hogy a TV tápkábele csatlakoztatva van. Győződjön meg arról, hogy a távirányító és a vevője között nincs semmiféle akadály. Próbálja meg a távvezérlőt a TV-hez közelebb működtetni. 36

38 5 Támogatott időzítés PC módot támogató időzítés Mód VGA SVGA XGA VESA WXGA+ Felbontás (aktív pont) 640x480 képpont 60 Hz képfrissítés mellett 800x600 képpont 60 Hz képfrissítés mellett 1024x768 képpont 60 Hz képfrissítés mellett 1280x720 képpont 60 Hz képfrissítés mellett 1440x900 képpont 60 Hz képfrissítés mellett Sorfrekvencia (khz) Videó módot támogató időzítés Függőleges frekvencia (Hz) Névleges pixelórajel (MHz) PC (VGA) v v v v v v v v v Felbontás (aktív pont) HDMI HDTV (komponens) 640x480p képpont 60 Hz képfrissítés mellett 720x480i képpont 60 Hz képfrissítés mellett v v 720x480p képpont 60 Hz képfrissítés mellett v v 720x576i képpont 50 Hz képfrissítés mellett v v 720x576p képpont 50 Hz képfrissítés mellett v v 1280x720p képpont 60 Hz képfrissítés mellett v v 1280x720p képpont 50 Hz képfrissítés mellett v v 1920x1080i képpont 50 Hz képfrissítés mellett v v 1920x1080i képpont 60 Hz képfrissítés mellett v v 1920x1080P képpont 24 Hz képfrissítés mellett v v 1920x1080P képpont 25 Hz képfrissítés mellett v v 1920x1080P képpont 30 Hz képfrissítés mellett v v 1920x1080P képpont 50 Hz képfrissítés mellett v v 1920x1080P képpont 60 Hz képfrissítés mellett v v v DVI-HDMI 37

39 6 Műszaki adatok Képernyő mérete LCD-kijelzőpanel Beviteli funkció Kimeneti funkció Jellemző 48,3cm/ x900 RF bemenet SCART AV Komponens Komponens audió RCA bemenet HDMI x 2 VGA VGA PC vonalszintű bemenet CI támogatás 5V Fülhallgató kimenet Hangszóró 2.5W+2.5W SCART Ki HD Ready 3D fésűszűrő 3D De Interlacer Zajcsökkentés 3:2/2:2 átméretezés X-Contrast (5000:1) 24p bemenet 38

40 VGA PC LINE IN EAR HDMI 1 HDMI 2 AC IN COMPONENT PHONE HDMI 1 HDMI 2 VGA PC LINE IN AC IN COMPONENT EAR PHONE 7 Az állvány szétszerelése 1 Fektesse az állatot egy stabil, vízszintes felületre úgy, hogy a négy tartó kifelé lógjon. 2 Illessze a tartókat az állat egy-egy lábához a számok szerint, és rögzítse mind a négy lábat. 3 A lábak behelyezéséhez nyomja meg a lábon lévő kioldó fület az ábra szerinti módon A TV falra szerelése: (Kizárólag hivatkozás céljából) 1 Vásároljon egy VESA-kompatibilis fali konzolt: VESA 100 X 100, 4 lyuk, M4, 8 mm, 15 kg. 2 Keressen ideális helyet a TV elhelyezéséhez a falon. 3 Szorosan rögzítse a fali konzolt a falra. 4 Rögzítse a TV-t a konzolra a TV hátulján lévő 4 szerelőlyuk segítségével. Megjegyzés: Kérjük olvassa el figyelmesen az adott fali konzol utasításait a TV megfelelő felszerelését illetően. A szerelőlyukak távolsága 100 mm vízszintesen és 100 mm függőlegesen. A szükséges csavarok mérete: metrikus M4, 8 mm hosszúságú. A 19 TV állvány talpa asztalra vagy egyéb szilárd felületre csavarozható a talp hátulján lévő lyukon keresztül. *Az LCD TV-t csak szakképzett szerelő szerelheti fel a falra. Ne kíséreljék meg saját maguk elvégezni ezt a feladatot. A Hannspree nem vállal felelősséget a nem megfelelő felszerelésért, illetve a balesetet vagy személyi sérülést eredményező szerelésért. A szerviz szakemberénél érdeklődhet a TV falra szereléséhez használható opcionális konzol használatát illetően. 39
