1 2018. szeptember LXVIII. évf. EUR 4 USD 4, Ft 18/ Budapest, Könyves K. krt Számítógépeink védelméről az ESET Endpoint Security Business Edition gondoskodik.

2

3 Sorsoltunk előfizetőink között Előfizetőink hűségét szeretnénk jutalmazni, megköszönve a Rádiótechnika megjelentetése szempontjából hozott rendkívül értékes döntésüket. Szeptemberi szerencsés nyerteseink: HAM-bazár csomag: Etzl Béla, 1172 Budapest Szpisák János, 3074 Sámsonháza Farkas István, 1238 Budapest Ferenczi István, 7131 Tolna-Mőzs Győrfi István, 5300 Karcag A szerkesztőség Vásárolnék D2915CH képeltérítő integrált áramkört. Tel.: 06-79/ matyasjozsef8@gmail.com RÁDIÓTECHNIKA 2018/

4 Ham Radio Friedrichshafen, 2018 Jánosy János Sebestyén hőfizikus mérnök, irányítástechnikai szakmérnök, HA5GN, KIÁLLÍTÁSNÉZŐ Idén június 1. és 3. között rendezték meg Friedrichshafenben, a Boden-tó mellett a DARC által szervezett 43. Ham Radio kiállítást és börzét. Az idei mottók: Radio Scouting és Do not disturb! Dátum mizéria Tavaly a szokásosnál két héttel később volt a vásár, idén két héttel előbb. Jövőre visszaáll az eredeti rend: június utolsó teljes hétvégéje. Rádióamatőröknek nem mindegy, mert az idei kiállítás egybeesett egy fontos URH versennyel, ami visszavett a részvételből. A szokásos időpont sem tökéletes. Németországban pénteken még tanítási nap van, és ezért sokan csak szombatra tudnak ideérni. A gond az, hogy messze nem mi vagyunk a legnagyobb vásár. A hét nagy és öt kisebb kiállítócsarnokból csak három nagyot tudunk megtölteni, és a velünk összebútorozott Makers Faire se foglalt sokat, így nekünk kell alkalmazkodnunk a gazdagabb nagyokhoz. Minden - esetre ígéretet kaptunk, hogy a jövőben nem fognak lökdösni minket, visszaáll a megszokott rend. Úgy legyen! A megváltozott, nem túl szerencsés időpont hatása többféleképpen is érezhető volt. A pénteki jelenlét a szokott módon erős volt, a hétvégi gyengébb: sokan hazamentek versenyezni. Csökkent részvétel Nem csak a látogatók, a gyártók is visszavettek a jelenlétből. Akik nagyobb forgalom mellett is csak nullszaldósak voltak, az idei megjelenést inkább kihagyták. Második éve nem jön a WiMo, pedig régen jó esély volt számunkra, hiszen már egy hónappal a vásár előtt a megrendelésekre 10% kedvezményt adtak, ehhez jön ugye a német ÁFA és a szállítási költségek elmaradása, ha az ember maga viszi haza az árut. Állítólag most ingyen szállítanak(?!), a német ÁFA is működik, csak a 10%-tól esik el az ember. Majd kipróbálom. Nem jött a microham sem, az OM Power is kisebb területen volt, és a megszokott 44 méteres LUSO oszlop is hiányzott, ehelyett egy traktorra szerelt, kitelepülésekre javallt, kisebb kitolható torony kellette magát. Andy Fleischer és az ő ferritgyűrűi nem hiányoztak idén sem. Az SDR-Kit-et idén is a német DARC kiadó képviselte. Mindegy, a lelkesedés azért a régi volt. Klári 5BA, Péter 5LC vitték a MRASZ standját, Lóri 8DH morzeírója kopogott. Fogyott a finom magyar bor, volt érdeklődés bőven. A QSL lapokkal tele ládák is jöttek-mentek, ahogy kell. Radio scouting 1. ábra A kiállítás egyik mottója: Húzómágnes: rádiózó cserkészek. Úgy tűnik, a fizikatanárok bevonása és az iskolai demonstrációk nem hoztak igazi felfrissülést, és a németek rájöttek: a cserkésztáborokban a fiatalok olyasmi iránt vonzódnak, amit otthon nem tudnak csinálni. Hiszen a rádiózás is ilyen! A cserkészek korábban évente világtalálkozókon vettek részt (dzsembori: Jamboree), felvidéki édesanyám is ott volt leánykorában, tízévesen a magyar találkozón, Gödöllőn, 1933-ban. Emlékét az onnan hozott feliratos fokos őrzi. A cserkészek csak Németországban millió felett vannak, egy világtalálkozó egy helyszínen szinte elképzelhetetlen. Jó pár éve működik: cserkészcsapatok október harmadik hétvégéjén rádióamatőr állomásokat keresnek fel egyénieket, klubokat és versenyállomásokat egyaránt innen a rádió segítségével beszélgetnek egymással, cserélik tapasztalataikat. Nem mellesleg ismerkednek a rádiózással is. Ez a JOTA aktivitás: Jamboree On The Air, az IOTA meg a SOTA mintájára. Kérdés persze, milyen kapcsolat alakulhatna ki a nálunk kissé vallási hátterű cserkészek és a sokak által még mindig cucilista túlélőnek hitt MRASZ között. Bitte nicht stören Do not disturb, kérem, ne zavarjanak ilyesmi van írva a kis lyukas kartonra, amit a szálloda szobakilincsére akaszthatunk, a takarítókat távoltartandó. Itt most másról van szó. A német szövetség, a DARC megunta a filléres, gagyi kínai és egyéb elektronika által keltett zavarokat és a sarkára állt. Bevizsgálják a kifogásolt eszközöket, majd feljelentést tesznek, ha a készülék nem teljesíti a CE normát, és megpróbálják kitiltani a kereskedelemből az ártó, zavarokat keltő kütyüket. Nagyon itt van az ideje! A sajtókonferencián ki volt téve egy asztalka, rajta egy zenét játszó DAB műsorvevő rádióval, mellette egy kis LED-es asztali lámpával. Bekapcsolták a lámpát: a zene elhallgatott. A lámpát kissé távolabb helyezve, a rádió akadozva bár de megszólalt. Visszarakták 276 RÁDIÓTECHNIKA 2018/09.

5 a rádió mellé csend. Kikapcsolták a lámpát: megszólalt a rádió. Nagyon ismerős ez minden magyar rádióamatőrnek is. Volt, aki rájött, hogy az utcai LED-es közvilágítás zavar, bejelentette, kijöttek, megmérték, mondták: ezt a típust már korábban betiltották. Lecseréltették a vállalkozóval, aki három utcával odébb nyilván újra felhasználta. A németek sokan vannak, van pénzük a hobbijukra, érdemes lenne figyelni, hogyan és mire jutnak, és felhasználni tapasztalataikat. SDR vagy nem SDR: ez itt a kérdés Még Einstein mondta: az új eszmék sosem győznek, mindig az ellenzők halnak ki. Kellett is 30 év egy generációváltás a relativitás-elmélet teljes elfogadottságához (bár újra jönnek mostanában egyesek a lapos Földdel). Először az volt a hit: az SDR lesz a XXI. század audionja, amit majd újra mindenki szorgalmasan bütykölhet a konyhaasztalon. Kiderült: a szinkrodin vevő és a PC hangkártyája kevés, és digitális adatfeldolgozó szoftvert írni nem könnyebb, mint kristályszűrőt beforrasztani. Ettől kezdve a nagy gyártóktól vártuk a Messiást, ami szakaszosan jött. Először mindenki DSP-t épített az utolsó KF-be. Aztán jöttek új cégek mint pl. a FlexRadio és belecsaptak. Nagy sikert nem arattak, bár újabb készülékeik már tényleg kitűnők. Hosszan beszélgettem egy képviselőjükkel, aki arra panaszkodott, hogy a rádióamatőrök nagyon konzervatív banda: az a rádió szerintük, amin elől jó 2. ábra 3. ábra sok gomb van, belül pedig csövek. Ez utóbbit azért cáfoltam, de a sok gombba ideje lenne belenyugodni. Már vagy 4 éve is láttam náluk egy szép nagy dobozkát, rajta jókora VFO gombbal, hátul egy USB csatlakozóval, az idétlen nyolcgombos joystick helyett. Idén már megjelent a sok gombos előtét, a Maestro, a Flex6400-as szériához tartozéknak, bár nekem a gombok száma még mindig egy kicsit kevés, a víz esések számához viszonyítva. Idén viszont híre jött: a Yaesu is beindult, Daytonban bemutatta az FTdx101D-t, amely a nagy előd, az FT101 sikerét megcélozva az első Yaesu SDR lett. Az 1. ábrán a daytoni golyóálló burkolat alatti rádiót láthatjuk, a 2. ábra az egyetlen elérhető fényképet mutatja. A 3. ábrán a nagy elődnek egy, a bolhapiacon árult példányát mutatom be. Engem ez az egész a Commodore64 Sinclair ZX Spectrum párharcra emlékeztet. A ZX kicsit modernebb volt, de túl kicsi, billentyűzet helyett apró gumigombokkal, ezekre ráadásul (könnyen lekopó) három színnel voltak funkciók (is) felírva, amit a színváltó gombokkal lehetett előhívni. A C64 ezzel szemben tejeskávé színű volt, nagy, kényelmes, sötétbarna, masszív billentyűzettel, színben sokkal jobban passzolt egy polgári nappali bútorzatához, és a billentyűzetről is mindenki tudta, hogy micsoda, ha mástól nem, a titkárnőjétől. Az újdonságot mindenhol fiatalok találják fel, csak arról feledkeznek meg, hogy pénze a meglett korúaknak van inkább, és nekik kell majd a motyót eladni. Mindig mosolygok, hogy a méregdrága FTdx9000-en két komoly, analóg Deprez-műszer látható, az FTdx5000-esen már csak egy, az olcsóbb FTdx3000- on már egy sincs, csak egy grafikus utánzat jutott a képernyőre. A FlexRadio is próbálja ezt a békát lenyelni, és elfogadható megjelenésű rádiót fabrikálni, de a Yaesu ebben jobb, majdnem minden gombot megértek az előlapon. Csudák csudája: mindkét, egyenértékű SDR vevőnek van 4-4 azonos funkciójú gombja (párosával tengelyre szerelve), amelyekre olyan van írva: IF Shift, Width, Notch stb. A 4. ábra képét én készítettem, az üvegbúrától zavarva, amelyen ezek a feliratok láthatók is. Ezek a funkciók a több KF-es, KF-enként több kristályszűrős gépekről ismertek, külön macera lehetett az ezt imitáló szoftvert egy SDR-re megírni. Igaz, ezt látva az idősebbek félrehajtott fejjel, elégedetten bólogatnak. A truváj csak most jön. Valamiért úgy érzem, nem is biztos, hogy ez a rádió létezik! Az összes KIÁLLÍTÁSNÉZŐ RÁDIÓTECHNIKA 2018/

6 4. ábra megjelenése alkalmából ugyanaz a két freki van beállítva, és ugyanaz a nyugodt vízesés látszik. A védő üvegbúra alá csak a tápkábel megy be, antenna nincs, semmihez nem lehet nyúlni, és Daytonban is, itt is egy szakértő áll rendelkezésre, akitől csak kérdezni lehet, ő sem nyúlhat semmihez. Az első dolgom volt, hogy adatlapot kérjek, de az sincs! Nem elfogyott, nem is készült még! Az a kifogás, hogy az FCC még nem engedélyezte, ezért tilos használni a vevőjét is?! Így akár egy 3D virtuális kivetítés is lehetne na, mindegy, érthetetlen az egész, lehet, hogy csak egy igényfelmérés folyik milyen kellene, hogy legyen, ha volna. Sok mindent mesélhetnék még, új beszerzésem egy RSP2Pro az SDRPlay-tól de itt már elfogyott a hely, talán később. Minden esetre úgy érzem, idén is érdekes volt menni, sok baráttal találkoztam, és újra sokat tanultam. KIÁLLÍTÁSNÉZŐ 278 RÁDIÓTECHNIKA 2018/09.

7 A keretantennás audion rádió Nagymáté Csaba villamosmérnök, A Rádiótechnika 2018/2. számában közölt egyszerű detektoros vevőhöz magasantenna szükséges, és ez sokaknak (pl. a panellakásban lakó kezdőknek) megoldhatatlan problémát okozott. Mindenre van gyógyír, de annak ára is van! Esetünkben elektronika alkalmazására lesz szükség. Jelen közleményünkben a rádiózás egy magasabb lépcsőfokához érkezünk el. Az audion-jelenség A szóhasználat még az elektroncsöves kor kezdetéhez köthető, s az akkori jelentéstartalma sokat változott az idők folyamán. A háromelektródás vákuumcsövet (triódát) Lee de Forest 1906-ban szabadalmaztatta, találmányának az audion nevet adta. Ez talán abból eredt, hogy kezdetleges eszközét eleinte csak detektornak és hangerősítőnek (audio = hang) lehetett használni, és csak jóval később kapta a trióda nevet. Detektornak úgy használjuk még a mai napig is, hogy a cső rács-katód körét, mint diódát fogjuk munkára. Hazai nyelvhasználatban így az audion-egyenirányítás, rácsegyenirányítás is elfogadott, ismert. Ennek technikai megoldásairól, azok jellemzőiről a Rádiótechnika Évkönyve 2019-ben olvashatunk majd részletes ismertetést. A kályha, melytől mindig el kell indulnunk az a rezgőkör. Korábbról már tudjuk, hogy annak terhelést jelent maga az antenna, a demodulátor (detektor) dióda, s minden, ami utána jön. A cél pedig ezt a terhelést minimalizálni, hogy a rádiónk szelektivitása és érzékenysége jó legyen. Adott most akkor egy erősítőelem (trióda), amely elvégzi a demodulálást, s még erősíti is a kapott hangfrekvenciát. Már ez micsoda előrelépés a detektoroshoz képest! Természetesen a tranzisztor is felhasználható demodulátorként. Erre a célra a bázis-emitter diódát szokás használni. Az erősítőelem kollektor munkaellenállásán a demodulált jel felerősítve jelenik meg. Az audionkapcsolás mára már nemcsak rácsegyenirányítást jelent. A név maradt, a technika változott: megjöttek a félvezetők. Az egyszerű audionfokozat tehát ennyire képes, de 1913-ban Edwin H. Armstrong kísérleteiben tovább gondolta az audiont. Tudni illik a triódáján (s ez minden más későbbi aktív elemnél igaz) nemcsak a demodulált jel, hanem a rezgőkörből vett, s szintén felerősített nagyfrekvenciás (RF-) jel is rendelkezésre állt. Amikor ennek az RF-jelnek egy részét egy segédtekerccsel visszacsatolta a rezgőkörbe, azt tapasztalta, hogy a vevőkészülék érzékenysége erősen megnövekedett. Mi is történt valójában? A rezgőkör által kiválasztott RF-jel részbeni visszatáplálásával ún. pozitív visszacsatolást hoztunk létre. A rezgőkör előbb említett veszteségeit kompenzáltuk, így rezgőkörünk ún. jósági tényezőjét (Q-ját) mintegy megsokszoroztuk. Tehát a pozitív visszacsatolás nemcsak az erősítést növeli, azaz nő az érzékenység, hanem ÉPÍTÉS RÁDIÓTECHNIKA 2018/

8 ÉPÍTÉS az a sávszélességet is csökkenti. A visszacsatolás ugyanis a rezonanciafrekvencián a legnagyobb, így az erősítés is, az összes többi frekvenciához képest. Az eredmény: csökken a sávszélesség és ezzel nő a szelektivitás Ha ez a bizonyos segédtekercs, a visszacsatoló tekercs által visszatáplált jel a rezgőkör veszteségeit teljesen pótolta, vagy még többet is adott, akkor a fokozat önjáróvá vált, begerjedt, oszcillálni kezdett. Így rakta le 1913-as szabadalmával Armstrong a modern rádió- és oszcillátortechnika alapjait. Találmányát pedig regeneratív vevőnek hívják a világ angol ajkú felében, ami teljesen azonosat jelent a német nyelvterületen (s nálunk is) használatos visszacsatolt audion elnevezéssel. A detektoros vevő továbbfejlesztése által született kapcsolástechnika még ma is elterjedt kezdő amatőrkörökben. Köszönheti ezt annak, hogy egyszerű felépítésű, és a rádiótechnikai alapismeretek megszerzésének szinte megkerülhetetlen állomása. Azt is el kell fogadnunk, hogy a viszszacsatolt audion fokozatot manapság csak audionként említjük, ami az előzőek ismeretében csak részben elfogadható. Az elmélettől a gyakorlatig Ahhoz, hogy az audionunk jól teljesítsen két fontosabb követelménynek kell megfelelnie: 1. ábra 1.). a visszacsatolás szabályozásának igen finomnak, simának kell lennie, továbbá az semmilyen visszahatással nem lehet a hangolt körre; 2.) az erős jelekre nézve a vevőbemenetnél csillapítást kell alkalmazni. Ellenkező esetben a túl erős jeleknél az audion zár, és nem lehetséges gyenge adókat vagy éppen egy szomszédos állomást venni. Ezen alapkövetelmények, ha ragaszkodunk az egyszerű áramköri kivitelhez, csak többé-kevésbé teljesíthetők. Igaz, nem is várható el egy kezdő építőtől, hogy első igazi vevőkészüléke egy soktranzisztoros gép legyen. Annál inkább lehet iránymutató számára az 1. ábrán látható kapcsolás. Az egytranzisztoros fokozat jfet-en (térvezérlésű tranzisztoron) alapul, ezzel is csökkentve a rezgőkör terhelését. A hangfrekvenciás kimenet nagyimpedanciás fejhallgatóval terhelhető. A bonyolultnak ható tekercselrendezés három tagot tartalmaz: a rezgőkörit (L2), az antennajelbecsatolót (L1) és a visszacsatolót (L3). A rezgőköri tekercs méretezésével, a forgókondenzátorral való együttműködésével az [1]-ben részletesen foglalkoztunk. Az antennajel-tekercs az antenna okozta L2 terhelést hivatott csökkenteni. A visszacsatolás és annak lágy szabályozása az L3, C2 forgókondenzátoros rezgőkör feladata. A jfet drainkörében levő fojtótekercs (L4) a felerősített rádiófrekvenciás komponensek munkaellenállása, amiből táplálkozik a visszacsatoló hálózat. A T munkapontját az R3 állítja be, amely C4 söntölő kapacitással együtt alkotja a source komplexumot. Az egyenirányítást pedig a jfet gate-source átmenete végzi el. A felerősített hangfrekvenciás (HF-) jel a drainköri R2 munkaellenállásról vehető le, és azt a C5-ön keresztül vezethetjük egy további hangfrekvenciás erősítő fokozathoz. A nem kívánatos maradék RF jelösszetevőt a C6 szűri ki. A tranzisztor erősítését, s ezzel 2. ábra együtt a berezgésre való hajlandóságát a P állása határozza meg, amely a drain elektróda feszültségét szabályozza. Ez azt is jelenti, hogy az áramkör különböző tranzisztorokhoz (eltérő munkaponti adatok), illetve viszszacsatoló tekercs arányokhoz optimalizálható. A finom visszacsatolás beállításához legjobban a kondenzátoros megoldás vált be. Annak két hátránya miatt (a forgó beszerzése nehézkes, s visszahatással van a hangolt körre) más lehetőségek is kínálkoznak. Egy másik, gyakori megoldást, a tekercs-potenciométer kombinációt a 2. ábrán láthatjuk. Itt a P változtatható ellenállásnak van kötve. Annak hátránya viszont a darabossá váló szabályozás, ügyes kéz, némi türelem kell hozzá. Konkrét konstrukcióinknál pedig újabb megoldásokat is láthatunk, melyek igazodnak az adott oszcillátor-típushoz. Hogyan is kell ezt érteni? Az előzőek ismeretében azt mondhatjuk a visszacsatolt audionról, hogy az tulajdonképpen egy még éppen nem oszcilláló LC besorolású rezgéskeltő. Abból pedig többféle alaptípus létezik, így azok majd mindegyikével létrehozhatunk audion kapcsolást. Az 1. és a 2. ábra elrendezése teljességgel megegyezik az induktív visszacsatolású, ún. Meissner-oszcil- 280 RÁDIÓTECHNIKA 2018/09.

9 látorral. A pozitív értelmű visszacsatolás a tekercsek egymáshoz viszonyított menetirányának, a tekercsek bekötésének megfelelő megválasztásával jön létre. Ezen a ponton fontos hangsúlyoznunk, hogy túlságosan nagy visszacsatolás esetén az audionfokozat, mint induktív csatolású oszcillátor, a rezgőkör által meghatározott frekvencián begerjed. Az audion akkor kezd oszcillálni, mikor annyi RF-jelet táplálunk vissza a rezgőkörbe, hogy annak veszteségeit teljes mértékben pótoltuk, illetve még többet is. A gyakorlati használatnál ez azt jelenti, hogy a szabályozót úgy kell beállítani, hogy ez a begerjedés ne jöjjön létre. Fontos! Az oszcilláló audionfokozat jele az antennára jutva a környezet rádióvételét zavaró sugárzást okoz! Az egyszerű audionhoz képest a kapcsolásnak legnagyobb előnye, hogy a pozitív visszacsatolás segítségével a távoli, gyengébb adók vétele is lehetővé válik. Ennek azonban a túlcsatolt eset, a begerjedés szab határt. A keretantennás audion1. Az első visszacsatolt audionunknál egy érdekes és viszonylag kis méretű antennatípust, az ún. keretantennát fogjuk használni. A rádiónk kapcsolástechnikájának köszönhetően már annyira megnövelt érzékenységű, hogy szükségtelenné válik a magasantenna. Az antenna visszaszorulhat a szobába úgy egy m hosszú huzal, mérőzsinór képében. Azonban még ez a méret is kényelmetlen lehet. A rádió érzékenysége megengedné már a ferritantenna használatát is, de mi keretantennát használunk, amelyhez nem szükséges a nehezen beszerezhető ferritrúd. Vevőnk, méretét tekintve, már belefér egy asztali rádió kategóriába. Definíció szerint a keretantenna egy vagy több közeli azonos, vagy párhuzamos síkban fekvő menetekből álló antenna. Gyakorlatiasabb szemlélettel szólva: egy kerek, négy-, vagy sokszög keretre kifeszített huzalból készült rádióantenna. A keretantennára RÁDIÓTECHNIKA 2018/09. az elektromágneses tér mágneses összetevője hat. (Akik ismerik, azoknak ismétlésként: a mágneses tér a föld felszínével párhuzamosan terjed, a villamos tér pedig merőleges a föld felszínére.) A keretantenna, a ferrites kivitelhez hasonlatosan, irányított antenna. Vele a legjobb vétel akkor érhető el, ha az adó iránya a keretantenna síkjába esik. Ezért tipikusan rádió-iránymérési célokra használatos, itt most műsorvevő szerepkörben láthatjuk. A mindössze két tranzisztort használó visszacsatolt audion rádiót a 3. ábrán láthatjuk. Fejhallgatós vételre csupán ennyi, az A- tól a D pontig terjedő áramköri rész is elég lenne. De a [2] nyomán átdolgozott áramkört kiegészítettük egy háromtranzisztoros hangfrekvenciás végfokozattal. Az ábrán megadtuk a rádión mérhető munkaponti- és tápfeszültségeket és -áramokat. Ezek méréséről, illetve a T3 - T5 alkotta végfokozatról a következő részben lesz szó. Említettük, hogy a visszacsatolt audion többféle áramköri megvalósítással készülhet, attól függően, hogy milyen oszcillátorkapcsolást veszünk alapjául. A korábbi induktív visszacsatolású oszcillátoron alapuló megoldásoknál szükség volt egy külön visszacsatoló tekercsre. A mostani típusnál az ún. induktív hárompont kapcsolású, Hartley-féle 3. ábra oszcillátor egy speciális változatát használjuk. (Működését most nem részletezzük.) Az oszcillátort T1 és áramköri környezete adja, amelynek az is az érdekessége, hogy a BC548-as hangfrekvenciás tranzisztor remekül helyt áll a középhullámú (0,5... 1,6 MHz) sávban is. A bemeneti rezgőkör a szokásos forgókondenzátorral (C1) hangolt, a tekercs (L), a Hartleyoszcillátorhoz igazodva, leágazásos. Ez a pici hátrány bőven megtérül, mert nincsen szükség sem visszacsatoló, sem antennatekercsre. Rezgőkörünk induktív eleme így maga lesz a keretantenna. Más most a visszacsatolás szabályozása is. Azt most az emitterköri P potenciométerrel tehetjük meg, a rezgőköri tekercs leágazásánál. A T1 kettős szerepköre változatlan: egyrészt audion egyenirányító, másrészt nagyfrekvenciás erősítő is. A T2 kiegészítő hangfrekvenciás erősítést ad, a HF-jel a C6-ról vehető le. Továbblépve a fejhallgatós vételtől, egy háromtranzisztoros (T3 - T5) kis végfokozatot is kapott a rádiónk, mely így egy zsebrádió-hangszóróval már kellemes szobahangerőt produkál a 9 V-os telepről. Fontos szerepe van az R7, C8 áramköri elemeknek, mert a két egység (T1-T2 és T3-T5) csatolásmentesítését látja el. Nélkülük könnyen gerjedékennyé válik rádiónk. 281 ÉPÍTÉS

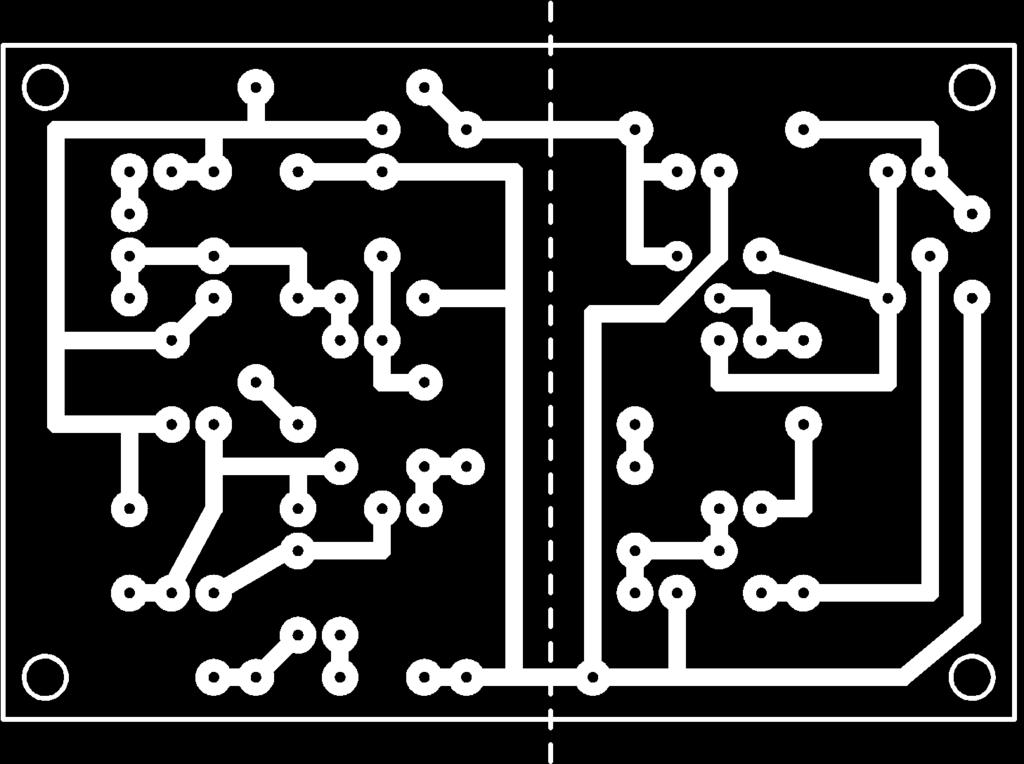

10 ÉPÍTÉS Elkészítés, használat Azt ígértük, hogy a rádiózás egy magasabb szintjére lépünk, s ez kivitelnél is megnyilvánul. Egyrészt elektronikát használunk, s ez azonnal társul(hat) nyomtatott áramköri lap készítésével, másrészt meg kell birkóznunk az antennakészítés feladatával is. Kezdjük az utóbbival! Négyszög alakú keretantennát készítünk, amelynek szabásmintáját a 4. ábrán mutatjuk. Anyaga, a mm-es gyalult lécanyag, szinte minden barkácsboltban beszerezhető. Ezt a rajz szerint befűrészelve és ragasztással összeillesztve egy cm-es keresztet kapunk. A rúdvégekre csináljunk egy kis horonyszerű (holkeres) bemélyedést, ide fekszik majd fel a tekercselésünk. Ezt a keresztet tekercseljük körbe Ø0,4 mm-es CuZ (zománc szigetelésú réz) huzallal, amelynek az össz menetszáma 17 legyen! (Megjegyezzük, hogy ez a menetszám a detektorosban már használt kb. 500 pf végkapacitású forgókondenzátorhoz alkalmas. Az antennahuzal átmérője nem kritikus.) A 340 pf kapacitású forgóhoz a menetszám 20, s a leágazás a kezdőponttól számított 5. menetnél lehet. A tekercselési elrendezés esetünkben nem kritikus, bár meg kell említenünk, hogy nagyobb frekvenciákra történő hangoláskor a menetek közötti szórt kapacitás (a tekercs ún. önkapacitása) már igencsak beleszámít a hangolási eredménybe, és egyéb más nem szeretem dolgokba. A kész tekercsünk ekkor egy cm-es keretet ad, amely három kivezetetéssel csatlakozik az áramköri laphoz. A mintakészüléknél a keretantennát egy cm-es, kb. 10 mm vastag rétegelt lemezből készült alaplap hosszabbik oldalélének a közepére csapoltuk be, s faragasztóval véglegesítettük a helyzetét. A tekercset az egyes alkotók mentén érdemes sebragasztóval (pl. Leukoplasttal) egy pár helyen összefogni (lásd fotó), a szigetelőszalag kevésbé időtálló. 4. ábra Az elektronikához egy kicsiny nyomtatott áramköri lap készült. A mm-es nyáktervet az 5. ábrán, a hozzá tartozó beültetést pedig a 6. ábrán láthatjuk. Az áramköri lap érdekessége még, hogy az a szaggatott vonal mentén ketté vágható, leválasztva róla a végfokozatot. Ekkor még egyszerűbb kivitelünk lesz, de már csak fejhallgatós vételre. Az előlapi kezelőszerveket bekábelezve, s a kis hangszórót csatlakoztatva a rádiónk el is készült. Előlap gyanánt egy meghajlított, színre festett mm-es alulemez szolgált, amelyre a két potenciométert közvetlenül, a forgókondenzátor tengelyét pedig kibújtatva szerelvényeztük (ld. fotók). A kezelőszervek sorrendje balról jobbra 6. ábra 5. ábra haladva: hangolás, visszacsatolás, hangerő, telepkapcsoló. A kis rádiónkat bekapcsolva a forgókondi állásától függően a főbb (erősebb, helyi) AM adóknak jelentkezniük kell. A visszacsatolás potenciométerrel a gerjedésig tudni kell állítani az audion vételét. Vevőnk akkor a legérzékenyebb, mikor a gerjedést követően azt visszavéve, éppen megszüntettük. Az előzőekből belátható, hogy a visszacsatolást szabályozó potenciométer noha egyáltalán nem az a feladata közvetve hangerő-szabályozó is. A végleges hangerőt tehát két kezelőszervvel állíthatjuk be. Üzemelő rádiónk irányérzékenységét is megtapasztalhatjuk, ha a függőleges tengelye körül körbeforgatjuk a készüléket. (Folytatjuk) Irodalom: 1.Nagymáté Csaba: A XXI. század detektorosa; Rádiótechnika 2016/ Frank de Leuw: Two-transistor regenerative receiver; Elektor 2012/ RÁDIÓTECHNIKA 2018/09.

11

12 Olcsó akusztikus indikátor (piezozümmer) Pálinkás Tibor gépészmérnök, Mind lapjainkban, mind az elektronikai áramkörök építésével (is) foglalkozó más szakirodalomban gyakran javasolt eszköz valamilyen esemény indikálására a zümmer. Konkrétan olyan kisméretű, elektronikai szerkezetről van most szó, amelyre egyenfeszültséget kapcsolva, az jelzőfüttyöt ad. A kereskedelemben már jó ideje kaphatók mágneses vagy piezokerámia-sugárzót tartalmazó zümmerek, de akár házilag is megvalósítható egy ilyen eszköz. Az alábbiakban bemutatjuk, hogy a HAM-bazár kínálatából olcsón beszerezhető piezokerámia-sugárzóból hogyan lehet nagyon egyszerű zümmert kialakítani. A kis egység megépítése nem csak olcsósága, hanem a bemérése során megszerezhető tapasztalatok miatt is javasolható. BEMUTATJUK A cikk tárgyát képező sugárzó egy 19 mm átmérőjű, 0,1 mm vastagságú bronz membrán, amelyre egy kb.14,5 mm átmérőjű, mintegy 0,2 mm vastagságú piezokerámia tárcsát ragasztottak. Ez a kerámia ún. ferroelektromos, polikristályos anyag (vélhetően ólomcirkon-titanát). Az ebből az anyagból sajtolt és elektromos erőtérben kezelt tárcsa radiális nyújtó (PET) módusban deformálódik, azaz a két párhuzamos felületre kapcsolt feszültség hatására domborúvá vagy homorúvá válik (a feszültség polaritásától függően). Ez a fordított vagy inverz piezoelektromosság jelensége. Ha ugyanezt a tárcsát hasonlóképpen külső erőhatással deformáljuk, a párhuzamos felületek között feszültség lép fel, így akár erőérzékelőként ill. ami ebből következik, pl. gyorsulásérzékelőként is használhatjuk (ekkor a piezoelektromosság jelenségét aknázzuk ki). A Hobby Elektronika 2001/4., 2004/3. és 4. számában erre be is mutattunk konkrét megoldásokat. Hogy a feszültséget a kerámiára lehessen kapcsolni, azt a membránnal szemközti síkján vékony ezüstréteggel vontak be. Hasonló piezohangszóróról van tehát szó, mint amilyet a zenélő vagy ébresztős kvarcórák hátlapjában és ma már számos egyéb elektronikai kütyüben is megtalálhatunk. Van azonban lényeges különbség az általunk kínált és a hagyományos kétpólusú kerámia hangsugárzó között! Utóbbi ezüstrétegét ugyanis két, egymástól elszigetelt szegmensre osztották (1.a ábra). A kerámiatárcsa felületének túlnyomó hányadát kitevő szegmens szerepe itt is a lapka gerjesztése: erre kapcsoljuk az oszcillátor-áramkör 0 pontját, a membránra pedig az oszcillátor kimenetét, deformációr kényszerítve a lapkát. A nyelvszerűen benyúló, jóval kisebb felületű elektróda szerepe a visszacsatolásban van: erről vehető le a deformáció során keletkező feszültség, amellyel azonos fázisban vezérelve az oszcillátor aktív eszközét, csillapítatlan rezgés keletkezik. Tehát a rezgés fenntartásához ezen sugárzó esetében külön külső visszacsatoló hálózatra nincs 1. ábra szükség! Ezzel lehetővé válik, hogy rendkívül egyszerű kapcsolástechnikájú külső áramkörrel a tárcsát a rezonanciafrekvenciáján rezgésre késztessük. Az 1.b ábrán a talán legegyszerűbb tranzisztoros kapcsolás látható, amely a sugárzón kívül mindössze három alkatrészt tartalmaz, de ebből is D a dióda szerepe csupán a tranzisztor esetleges fordított polaritású tápfeszültség elleni védelme. Ha a tárcsa 1.a ábrán jelölt pontjain igen óvatosan, minimális hőbevitellel, minimális méretű (1 mm átmérőjű) ónpacnikat hozunk létre és azokhoz vékony, hajlékony vezetékeket forrasztunk, a rajz szerint bekötve és az áramkörre tápfeszültséget kapcsolva, már meg is szólal a zümmer. A kísérletet végrehajtva két dolgot azonnal konstatálhatunk: a hang túlságosan halk és rendkívül torz. De hát gondoljunk arra, hogy nincs ez másképpen egy igazi hangszóróval sem; az is csak megfelelően méretezett hangdobozban szól szépen! Szerencsére a mi esetünkben egyszerűbb a helyzet, mint a HIFI hangdobozokéban. A mi hangdobozunktól éppen az ellenkezőjét várjuk el, mint egy HIFI hangfaltól. A hangfalnak ui. széles frekvenciasávban, lehetőleg egyenletes amlitúdó- és fázismenetet kell produkálnia, a mi sugárzónknak viszont a rezonancia - frekvenciáján erős kiemelése kell legyen, jelentősen növelve a hangerőt és elnyomva a zavaró mellékrezonanciákat. 284 RÁDIÓTECHNIKA 2018/09.

13 A gyári zümmerek zömében a sugárzót legyen az akár mágneses elvű, vasmembrános, akár a mienkhez hasonló piezokerámia, ún. Helmholtz rezonátorba szerelik. Ez műanyagból fröccsöntött, hengeres vagy sokszor inkább tárcsa alakú tok, a homlokfelület tengelyében relatíve kis átmérőjű, kerek nyílással. Az oszcillátor áramkört is e tok tartalmazza. (Ma már többnyire SM alkatrészekből felépítve, néha magán a kerámialapkán. Lévén a mi három - elemes áramkörünk hagyományos alkatrészekből összeállítva is igen kis helyen elfér, inkább a szokásos megoldást választottuk.) A Helmholtz-üreg vázlatos hosszmetszetét a 2.a ábra mutatja. Az ábra jelöléseivel az üreg rezonanciafrekvenciáját az alábbi közelítő összefüggés adja: A képletben c = a hangsebesség (aminek értéke 20 C-on, normál levegőben: 344 m/s); V pedig az üreg térfogata: A képletekbe minden méretet m-ben kell behelyettesíteni, a 2. ábra frekvencia Hz-ben értelmezett. A rezonátor méretezése előtt fel kell vennünk néhány gyakorlati adatot. Így az üreg átmérője 17,5 mm, ebből R = 0,00875 m. A nyílás (furat) átmérőjét 4 mmben (r = 0,002 m), hosszúságát 3 mm-ben (l = 0,003 m) szabjuk meg. Az általunk vizsgált sugárzó rezonanciafrekvenciája (az 1.b szerinti kapcsolásban, az emitterponton nagy impedanciás mérőfejjel mérve, 12 V-os tápfeszültség mellett) f = 3100 Hz volt. A számítandó méret az üreg L hosszúsága. A frekvenciaszámító képletbe R 2 pl-et behelyettesítve és L-et kifejezve, a következő öszszefüggést kapjuk: Az állandókat és a felvett adatokat behelyettesítve: L = 2,65 mm. Persze nem biztos, hogy az általunk vásárolt példánynak is éppen 3,1 khz a rezonancia - frekvenciája, és az üreget sem mindenki tudja századmilliméter pontossággal megmunkálni. Hangolható Helmholtz-rezonátort kell tehát készítenünk, amelyben pl. a sugárzónyílást tartalmazó véglap tengelyirányban, a membrántól számított 2,65 mm környezetében elmozdítható. Az általam plexiből esztergált ház részletes metszetrajzát a legfontosabb méretek feltüntetésével a 2.b ábra mutatja be. Az alsó, 19 mm-es furatba szorosan illeszkedő vékony, rugalmas acélgyűrű szorítja a vállfelülethez a membránt. Az oszcillátor üzembe helyezése után a felső, 17,5 mm átmérőjű furatba húzósan illesztett tárcsa tengelyirányú állítgatásával az üreg rezonanciába hozható, amikor is a leghangosabb füttyöt halljuk. Az alkatrészeket egy 20 mm átmérőjű nyákba forrasztjuk be, amelynek rajzolata a 3. ábrán, beültetési rajza a 2.c ábrán látható. A csillaggal jelölt R1-et úgy kell megválasztani, hogy az emitteren (a sugárzó csatlakoztatása nélkül) kb. a tápfeszültség fele jelenjen meg. A megadott tranzisztortípus helyett bármely kis teljesítményű, plasztik tokozású, általános felhasználásra szánt Si npn (illetve ellentétes polaritású tápláláshoz pnp) típus megfelel. Utóbbi esetben a dióda is megfordítandó! A beültetett panel 0 és +U T forrszemébe 1-1 db Ø2 csőszegecset ütünk. Ezekbe akár hajlé- BEMUTATJUK RÁDIÓTECHNIKA 2018/

14 kony vezetéket, akár merev huzaldarabot forraszthatunk. Utóbbi esetben nyákba ültethető zümmerhez jutunk: lásd 2.b ábra. Kipróbálás, behangolás után mind az üreg zárótárcsáját, mind a membránt szorító rugógyűrűt és a nyákot néhány pillanatragasztó-cseppel rögzítsük! 3. ábra OSZCILLOSZKÓP javítás nagy gyakorlattal! Oszcilloszkóp-Video/Trubifilm Bt Budapest, Cziráki u. 19. III. 16. Tel.: , Magnetikus (varázs-)pálca BEMUTATJUK Egy nagyon egyszerű, de a gyakorlatban bizonyítottan igen hasznos kis segédeszközt mutatok be most olvasóinknak. Valamely kusza felépítésű készülék, gép szerelése vagy javítása közben kivel ne fordult volna elő, hogy óvatlanul belejtett egy-egy alátétet anyát vagy egyéb, apró acélalkatrészt? Nemrég magam is így jártam előtte is ki tudja hányszor, mire rászántam magam a fotón látható segédeszköz elkészítésére. Az ötletet egy valamikori táskarádió éppen a kezembe került teleszkópantennája adta. Erről lecsavartam a díszgombot (M2 menet rögzítette az utolsó, vékony, tömör teleszkópelemhez). Esztergáltam egy szintén M2 belsőmenetes sárgaréz hüvelyt, aminek a másik végében kialakított hengeres furatába egy jó erős, négyzet keresztmetszetű (kb mm-es) mágnesrudacskát ragasztottam, fémragasztóval. Arra sajnos nem emlékszem, hogy a mágnes honnan származik, de könnyen lehet, hogy egy modernebb polarizált reléből. Hogy valahogy kinézzen a kis szerszám, a teleszkóp alsó, csuklós rögzítőelemét leesztergáltam, csak a belesajtolt rész maradt meg, záródugóként. Végül is a mintadarab összecsukott állapotban 123 mm, teljesen széthúzott állapotban 552 mm hosszúságú lett. Így könnyen raktározható, hordozható, de egy szerszámgépből vagy akár egy nagyobb háztartási gépből is ki lehet csalogatni vele a beesett alkatrészt. Víz- vagy olajfürdőben is használható. Méréseim szerint a mintadarab mágnesével sík felületű 110 g-os acéltárgyat még fel lehetett emelni, de jól használható kisebb-nagyobb csavarok behelyezésére is. Sajnos, nem ferromágneses alkatrészek kihalászása továbbra is probléma marad, hiszen a mágnes erre nyilván alkalmatlan. -Pá- 286 RÁDIÓTECHNIKA 2018/09.

15 RÁDIÓTECHNIKA 2018/

16 Elektronikus biztosíték kapcsolások 2. Bus László okl. villamosmérnök, 2. változat. Sziklai kapcsolás Bizonyára a kedves Olvasó elvétve vagy egyáltalán nem találkozott ezzel az elnevezéssel, és ez nem is csoda, mert a magyar szakirodalom ezt a konfigurációt komplementer vagy kompozit elnevezéssel illeti. Kár és sajnos, hogy mi magyarok ennyire szerények vagyunk, mert ezt a felépítésű tranzisztorpárt az Egyesült Államokba emigrált magyar mérnök, Sziklai György találta fel és szabadalmaztatta. (Ezzel kapcsolatosan a Rádiótechnika 2016/4. számában jelent meg egy cikk.) Működés. A komplementer darlington elvi kapcsolása a 10. ábrán látható. Itt csak arra térünk ki, ami az előző Darlington-kapcsolásban nem szerepelt. Az elvi rajzon látható R2 ellenállás feladata T3 bázis emitter diódájának nyitóirányú előfeszítésének biztosítása. A kapcsolás diszkrét elemekből építhető fel, mivel a gyártástechnológia mai állása szerint ezt a tranzisztorpárt integrált kivitelben nem gyártják. Elkészítés, bemérés. Az elektronikus biztosítékot mm nagyságú, egyoldalas nyáklemezre készítjük el. A nyomtatási rajzot a 11. ábra, míg az alkatrészek beültetését a 12. ábra mutatja. A kapcsolás elemértékeivel a lekapcsolási áram 50 és kb. 700 ma között állítható be. A bemérésre vonatkozókat lásd a kisáramú változatnál. A lambda karakterisztikát a 13. ábrán látjuk, BD166-tal felvéve. A védőkapcsolás szivárgási árama a 4., a figyelő ellenállás adatai az 5. táblázatban találhatók. A szivárgási áram T1 kollektoráramból, az osztóáramból és a komplementer pár I CE0 maradékáramából tevődik össze. A kapcsolás passzív elemeire vonatkozókat lásd az 1. változatnál. Ha az áramkört 1 A-ig készítjük el és BD140-nel, akkor ajánlatos megnézni, hogy ki a gyártója. Tungsram vagy a MEV által gyártott tranzisztorok katalógusában 1 A-es kollektoráram és 8 W disszipációs teljesítmény van megadva, de idesorolhatók még a régi Siemens gyártmányok is. Napjainkban a nagy félvezetőgyártó cégek ezeket a paramétereket I C = 1,5 A-ben, P D = 12 W- ban adják meg. Amennyiben a 4. táblázat U táp [V] I sziv [ma] 1,6 3,15 4,6 5,8 biztosítékot nagyobb áramúra akarjuk megépíteni, például 1,5 vagy 2 A-re, akkor a BD438-at javasoljuk, és a teljesítmény-félvezetőt egy mm nagyságú Al-hűtőlapra szereljük fel! Nagyáramú biztosíték (>1 A) 1. változat Működés. A nagyáramú darlingtonos kapcsolást a 14. ábra mutatja. Az áramkör működésére nem térünk ki, mivel az azonos felépítésből adódóan ezt a 6. ábrán látható darlingtonnál már ismertettük. Elkészítés, bemérés. A kapcsolást mm méretű, egyoldalas nyákon készíthetjük el. A nyomtatási rajz a 15. ábrán, a beültetési rajz a 16. ábrán látható. A nyáklapon az R1 és az R1 ellenállások egyik végén található egy-egy plusz furat, amelyek a nagyobb terhelhetőségű ellenállások (pl. 5 W-osak) számára lettek kialakítva. A bemérést a kisáramú változatnál leírtak szerint ÉPÍTÉS 10. ábra 11. ábra 12. ábra 288 RÁDIÓTECHNIKA 2018/09.

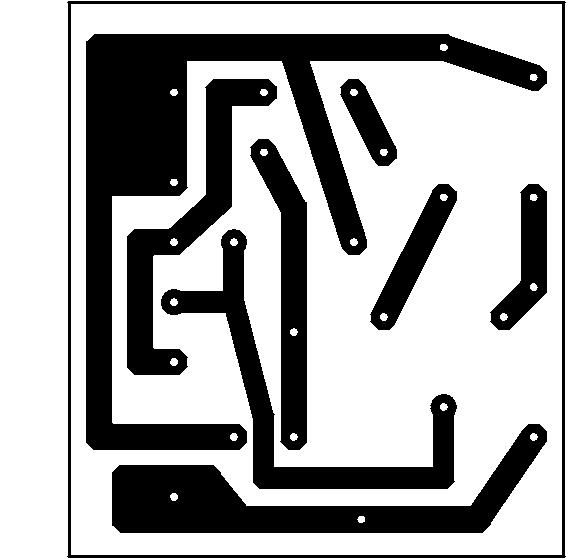

17 5. táblázat I t [ma] R1 * [ohm/w] 10/0,9 5/2 3/2 6. táblázat U táp [V] I sziv [ma] 1,7 3,5 5,3 7,1 8,9 10,7 14,3 13. ábra 14. ábra kell elvégezni. A biztosíték U CE - I t karakterisztikája a 17. ábrán látható. (A B görbét 2N6044- gyel vettük fel.) A szivárgási áramot a 6. táblázatban adtuk meg. A lekapcsolási áram küszöbértékeit a 7. táblázatba foglaltuk. Az elektronikus biztosítékot 2 A-ig használva BD675 alkalmazását javasoljuk, A esetén BD901- et, 2N6044-et vagy a TIP120 gyártmánycsalád valamelyik npn típusú tagját. 7. táblázat 15. ábra 16. ábra A passzív elemekkel kapcsolatos tudnivalókat lásd az 1. változatnál. A teljesítmény-félvezetőt hűtőlapra vagy kisebb iparilag gyártott hűtőbordára szereljük fel. Hűtőlapra szerelés esetén a hűtőfelület mérete 2 A-ig mm-es, 5 A-ig ,5 mm-es legyen. 2. változat 17. ábra Működés. A MOSFET-tel megépített kapcsolás elvi rajza a 18. ábrán látható. Az áramkör működésének jobb megértése végett tekintsük meg a BUZ71A MOS- FET kimenő görbeseregét, mely a 19. ábrán található. A kimenő görbesereg elején látszik, hogy növekvő I DS áramoknál a MOS- FET-en eső feszültség lineárisan nő a könyökpontig. A könyökpont után a karakterisztika áramgenerátoros jellegbe megy át (nagy lesz a belső ellenállása). Számunkra a lineáris tartomány a fontos, mert vezető állapotban a MOSFET-nek az R DSon ellenállása elég kicsi ebben a tartományban és ez lineárisan változik a terhelőárammal. Visszatérve 18. ábrán levő kapcsoláshoz, a teljesítmény MOS It [A] 0,05...0,1 0,1...0, ,5 0, R1 * [ohm/w] 20/0,5 10/0,9 5/2 3/4 1,5/8 ÉPÍTÉS RÁDIÓTECHNIKA 2018/

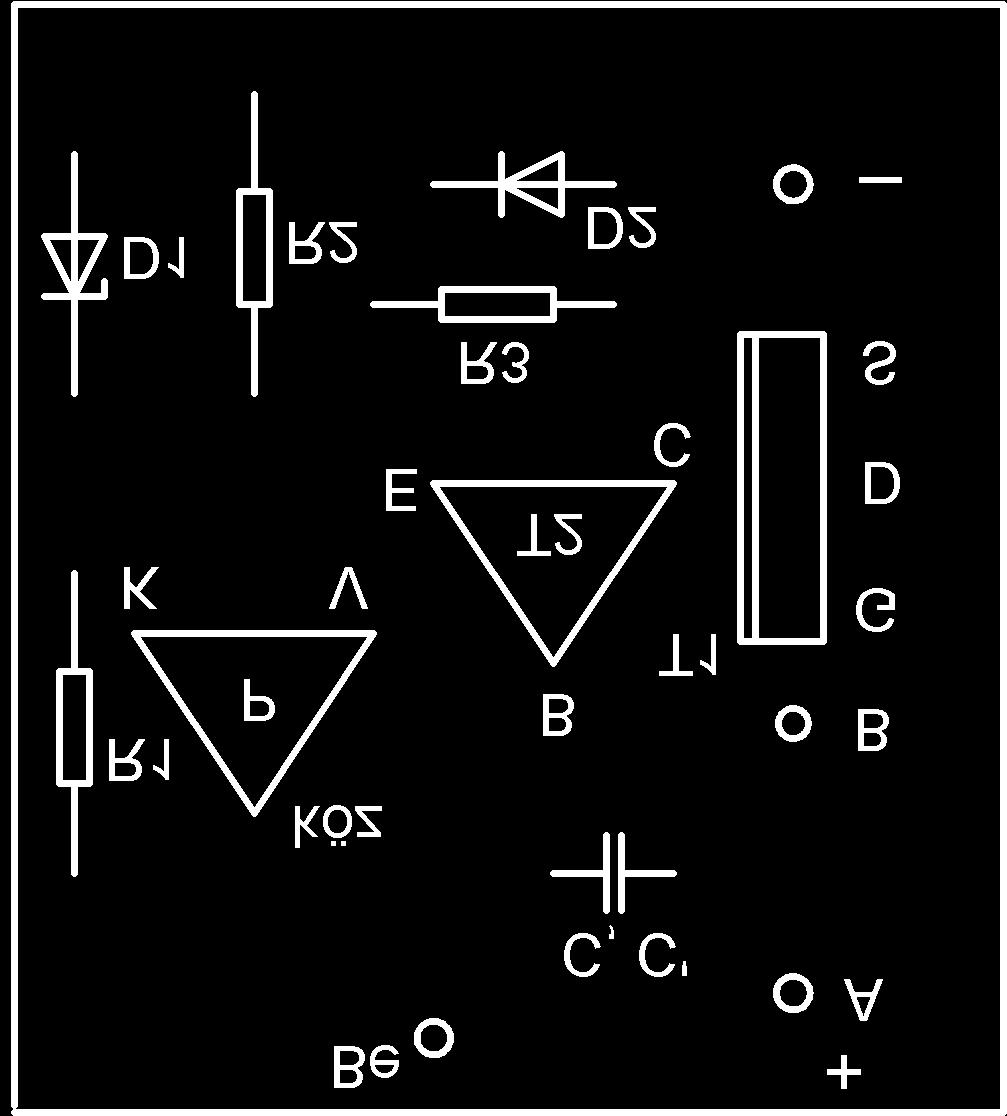

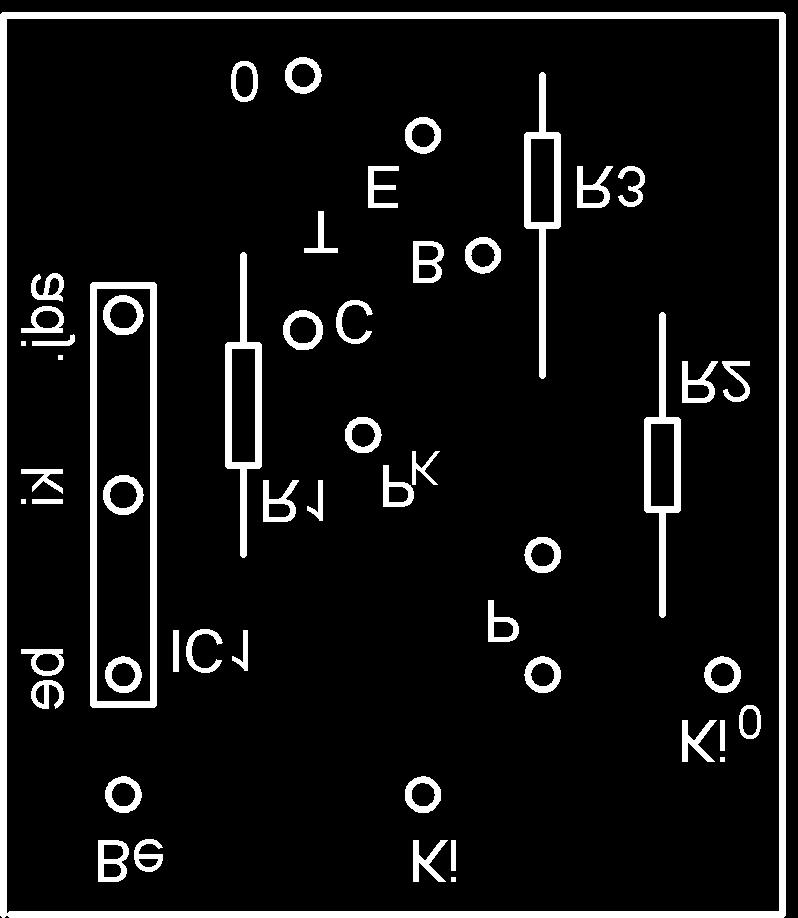

18 ÉPÍTÉS tranzisztor nyitásához szükséges feszültséget Z-diódával stabilizált feszültségosztóról vesszük le (P, R2). Ennek felső határa az Uz, az alsó 4 V körüli érték. Kiindulási helyzetben T1 vezet, míg T2 le van zárva. A terhelőáram növekedésével közel arányosan nő az R DSon ellenálláson eső feszültség. Ez a feszültségesés-növekedés addig tart, amíg D2, R3 körön keresztül T2 bázis-emitter szakasz nyitásához elegendő lesz. Ekkor T2 kinyit és T1 lezár, mert a gate-je közel földpotenciálra kerül. Most a terhelésen nem folyik áram, ebből adódóan a tápfeszültség rákerül T1 drainjére, ezért az alkalmazandó MOSFET U DSS letörési feszültségének nagyobbnak kell lennie, mint az áramkörben alkalmazott legnagyobb feszültség. Elkészítés, bemérés. A védőkapcsolást szintén egyoldalas nyáklemezre készítjük el, melynek mérete mm. A biztosíték fólia rajzolatát a 20. ábrán, az alkatrészeinek beültetési rajzát a 21. ábrán láthatjuk. A MOSFETes áramkör karakterisztikáját a 17. ábrán szaggatott vonallal ábrázoltuk(a). Az ábrából jól látszik, hogy ez a karakterisztika a feszültség tengely mentén a nagyáramú darlingtonéhoz képest balra tolódott el. Ez azzal magyarázható, hogy a bekapcsolt MOSFET-nek az R DSon ellenállása jóval kisebb (közelítőleg egy nagyságrenddel) mint a kinyitott darlington R CE ellenállása. A karakterisztika felvételét 18. ábra 20. ábra 19. ábra 21. ábra BUZ71A-val végeztük. A szivárgási áram kb. 5-öd része a 7. táblázatban található értékekhez képest, ugyanazon tápfeszültségre vonatkoztatva. Ennél a változatnál a szivárgási áram T2 kollektoráramából áll. (A T1 teljesítmény MOS tranzisztor I DSS árama néhányszor tíz mikroamper nagyságrendbe esik.) A biztosíték-kapcsolás ellenállásai fémrétegek, max. ±5% tűréssel; R2, R3 1/4 W; R1 30 V-ig 1 W-os, 30 V felett 2 W-os. Itt T2- nek olyan tranzisztort válaszszunk, amelyik legalább 5 ma-es bázisáramot elvisel, továbbá U CE0 ³ 40 V. Az elkészített áramkört egy tápegység, egy ampermérő és egy tolóellenállás (vagy nagy terhelhetőségű huzalpotenciométer) segítségével mérjük be. Az elektronikus biztosítékot tápfeszültségre kapcsoljuk és a P potenciométer egy állásában változtatjuk a terhelést, miközben az ampermérőn ellenőrizzük a lekapcsoláshoz tartozó áramértéket. Amennyiben a lekapcsolás nem a kívánt áramnál történik meg, akkor a trimmeren kell állítani. Ha a védendő áramkörben a maximálisan folyó áram 2 A- nél kisebb, akkor BUZ72A típust használjuk. Nagyobb áramok esetén a BUZ71A felel meg 5 A- ig. 5 és 8 A közötti áramtartományban a BUZ11 vagy ehhez hasonló típus javasolt. A teljesítmény-félvezetőt itt is hűtőlapra szereljük, melynek méretét a bipoláris konfigurációnál adtuk meg. A 18. ábrán látható elektronikus biztosíték kapcsolást TTL, ill. más digitális áramkörökhöz szeretnénk használni, akkor néhány egyszerű módosítást kell a kapcsoláson végezni. Az R1 és D1 elemet ki kell forrasztani és a feszültségosztóban levő P felső végét tápfeszültségre kell kötni, továbbá a D2 diódát szintén kiforrasztjuk és a helyét bekötőhuzallal átkötjük. Ezzel az átalakítással a kapcsolás alkalmas lesz 5 V-os üzemre. Természetesen erre a feszültségre a kívánt lekapcsolási áramot újra be kell állítani. B típusú kapcsolások A közlemény ezen részében olyan túláram elleni védőkapcsolásokat mutatunk be, melyek mind felépítésükben, mind működésükben eltérnek a korábban ismertetett megoldásoktól. 290 RÁDIÓTECHNIKA 2018/09.

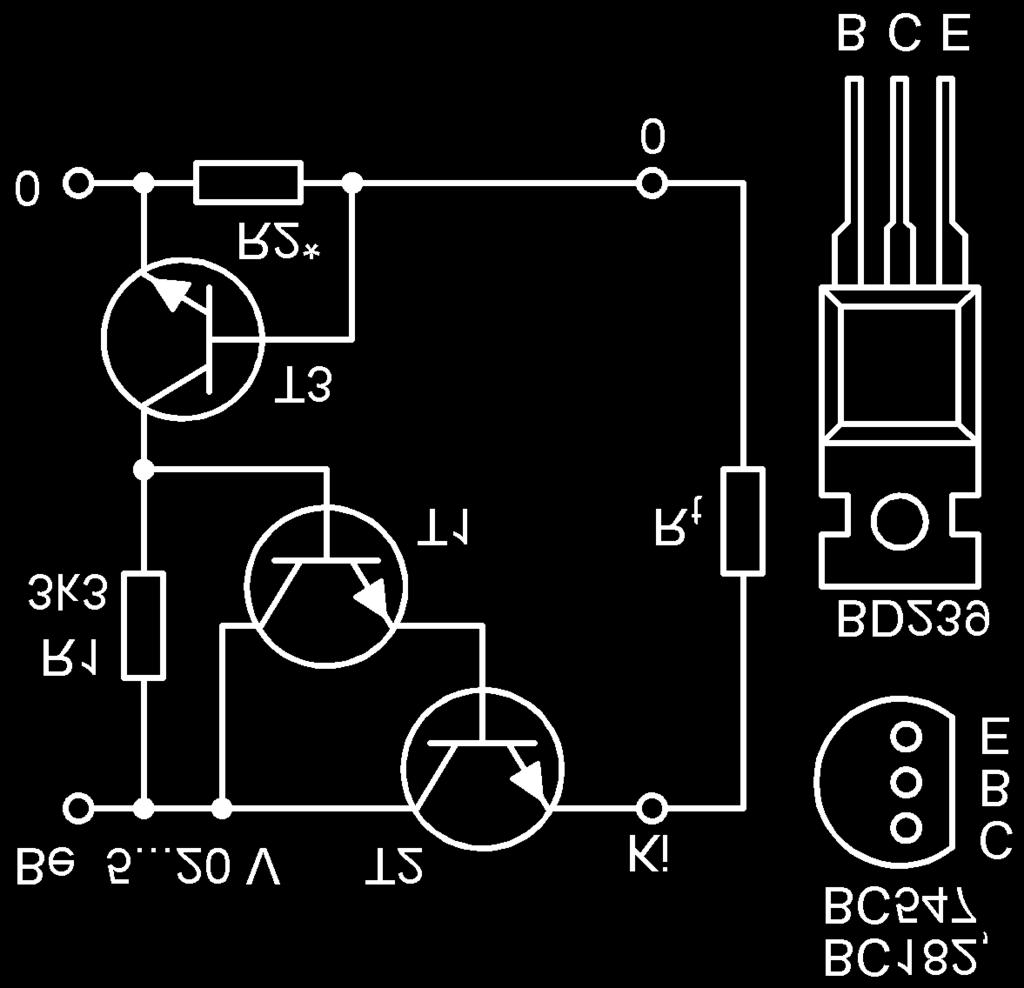

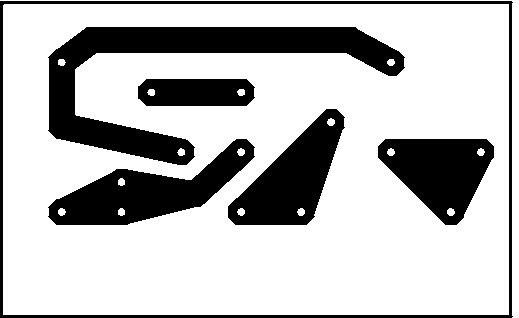

19 Közepesáramú biztosíték 1. változat 22. ábra 24. ábra Működés. Az elvi kapcsolás rajz a 22. ábrán látható. A korábbi kapcsolásoktól ez annyiban tér el, hogy az áramfigyelő rész a darlington után van kapcsolva, a pozitív ágba. A védőkapcsolás úgy működik, hogy alaphelyzetben T1, T2 tranzisztorpár vezet, míg T3 lezárt állapotban van. Az áramkör kimenetére terhelést kapcsolva a plusz ágban terhelőáram folyik, és ez az R2 figyelő ellenálláson feszültségesést hoz létre. Ha a feszültségesés akkora, hogy megegyezik T3 U BE nyitó feszültségével, akkor T3 kinyit, és ennek kollektorárama R1-en átfolyva feszültségesést hoz létre, ami a T1, T2 tranzisztorpárt a lezárás felé viszi. Ez a folyamat (miközben a terhelést változtatjuk) addig tart, míg T3 teljesen kinyit és a Darlington-fokozat teljesen lezár, ekkor a kimeneten 0 feszültséget mérünk. A túlterhelést megszüntetve a kapcsolás újra működőképes. Az R1 ellenállásnak kettős feladata van: egyrészt biztosítja a Darlingtonkapcsolás nyitóirányú előfeszítését, másrészt a kinyitott T3 kollektorellenállása. Az áramfigyelő ellenállás méretezése: R2 = 0,6 V/I t képlet alapján történik; I t -t amperben helyettesítsük be. Elkészítés, bemérés. Az áramkört mm méretű, egyoldalas nyáklemezen készítjük el. A kapcsolás nyomtatási rajza a 23. ábrán, az alkatrészek beültetése a 24. ábrán látható. A kapcsolás terheléses karakterisztikáját a 25. ábrán látjuk, BD239A-val (T2) felvéve. A karakterisztikából jól látszik, hogy különböző terhelőáramok mellett a teljesítménytranzisztoron kis teljesítmény disszipálódik, gyakorlatilag elég lenne a léghűtés. Azonban U ki = 0 esetén és például 10 V tápfeszültségnél 260 ma-es rövidzárási árammal számolva, a tranzisztorpár teljesítmény-tagján közelítőleg 2,6 W alakul át hővé, ezért a tranzisztort egy 40 x 25 x 2mm-es Al-hűtőlemezre szereljük fel. A bemérésre vonatkozókat a korábbi változatoknál olvashatjuk! Ennek a kapcsolásnak a hátránya, hogy U ki = 0 esetén a soros - ági T2 tranzisztoron közel a tápfeszültséggel megegyező feszültség esik, ezért ezt a fajta elektronikus biztosítékot 20 V-ig és 300 ma-ig ajánljuk használni a relatíve nagy disszipáció miatt. Az áramköri elemekről annyit, hogy R1 0,25 W-os, ±5%-os; R2 0,5 W, max. ±5% tűréssel, mindkettő fémréteg. 2. változat Működés. Ennek az elrendezésnek az elvi rajzát a 26. ábra mutatja. Az eltérés csupán annyi, hogy az áramfigyelő rész a mínusz ágban van. Működése megegyezik az előbbi változatéval. T3 teljes kinyitásakor T1 bázisa közel földpontra kerül. Elkészítés, bemérés. A biztosíték kapcsolást mm nagyságú, egyoldalon fóliázott nyáklapon készítjük el. A fólia rajzolata a 27. ábrán, a beültetési rajz a 28. ábrán látható. A kapcsoláshoz tartozó karakterisztikát lásd a 25. ábrán. 3. változat 26. ábra Működés. Ez az elrendezés kifejezetten az LM317 integrált áramkörhöz lett tervezve. A stabilizá- ÉPÍTÉS 23. ábra 25. ábra 27. ábra RÁDIÓTECHNIKA 2018/

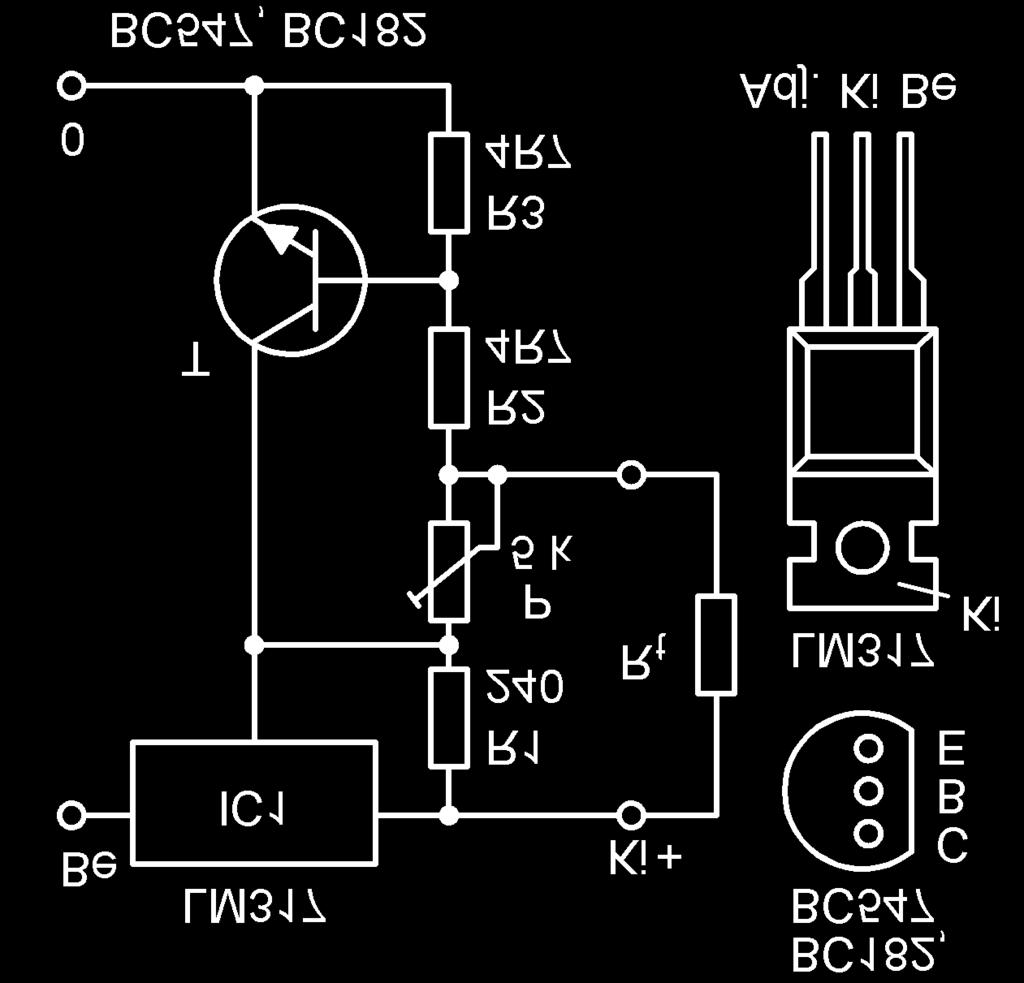

20 28. ábra 30. ábra tor IC rendelkezik belső rövidzár-védelemmel és áramkorlátozással, amely nagyobb áramnál lép működésbe. Gyakran van szükségünk néhány száz milliamperes leoldási áramokra, ekkor használ(hat)juk a 29. ábrán látható megoldást. A kívánt kimenő feszültséget U ki = 1,25 V (1+P/R1)+I adj P képlet alapján állítjuk be P potenciométerrel, üresjárásban. Mivel I adj értéke LM317 esetén tipikusan 50 ua, ezért a képlet második tagja a gyakorlatban elhanyagolható. A kimenetet terhelve a terhelőáram átfolyik R2, R3 feszültség - osztón. Ha a terhelőáram olyan értéket vesz fel, hogy az R3-on eső feszültség elegendő T nyitásához, akkor T vezetni fog, ennek következtében az LM317 szabályzó bemenete emitter potenciálra kerül; így közelítőleg U ki = 0. A túlterhelést megszüntetve a kapcsolás újra üzemképes. 29. ábra 31. ábra 32. ábra A feszültségosztó elemeinek méretezése: R3 = 0,6 V/I max, valamint R2 = (1... 2) R3 képlet alapján történik. Elkészítés, bemérés. Az áramkört mm méretű, egyoldalas nyákon készítjük el. A kapcsolás fóliázata a 30. ábrán, míg a beültetési rajz a 31. ábrán látható. A bemérésre vonatkozókat a korábbi kapcsolásoknál megtaláljuk. Ennek a konfigurációnak U ki - I t jelleggörbéjét, egy lehetséges beállításban, a 32. ábrán láthatjuk. A 29. ábra szerinti elemértékekkel a biztosíték max. 120 ma-ig terhelhető, míg R2 = 4,7 ohm és R3 = 2,7 ohm elemérték választással 220 ma-re adódik ez az érték. Az áramkört kb. maximum 300 ma-ig célszerű alkalmazni. A stabilizátor IC-t ,5 mm nagyságú Al-hűtőlemezre szereljük, mivel U ki = 0 V esetén, 20 V-os bemenőfeszültségnél, 260 ma-es rövidzárási árammal számolva mintegy 5 W körüli teljesítmény disszipálódik. (Folytatjuk) ÉPÍTÉS 292 RÁDIÓTECHNIKA 2018/09.

21 Egyutas optoszenzor Az 1. ábrán bemutatott optoszenzor két részből, infravörös impulzusokat kisugárzó adóból (az ábra a. részlete), valamint az impulzusokat felfogó és a jeleket erősítő vevőből (az ábra b. részlete) áll. Az optoszenzor hatótávolsága kb. 0,3...5 m, alkalmas élet- és vagyonvédelmi, baleset megelőzési feladatokra, ajtók vagy kapuk automatikus nyitására, darabáru számlálására stb. Ha a sugármenetet valami megszakította, akkor a vevő kimenetén 0 körüli feszültség mérhető. Ha az integrált fotovevő (IC1) látja az adott elemértékek mellett kb. 4,5 khz-es, 25 us széles impulzusokat szolgáltató adót, akkor az IC2 kimenetén az adó impulzussorozata jelenik meg. Az adó IRLED-je pl. az ismert LD271 (Osram) vagy az OP24x, OP29x típuscsalád (Optek) valamelyik tagja lehet. A P trimmerrel az IC2 differenciál komparátor billenési küszöbértéke ( érzékenység ) állítható. Az LM393 helyett a vele lábkompatibilis TLC372 is alkalmazható. A kapcsolásban csak a duál IC egyik komparátorát használjuk fel, a másik fél invertáló bemenetét (6. láb) a kimenetre (7. láb), a neminvertálót (5. láb) a GND-re kell kötni. Hálózatkimaradás-jelző 2. ábra A tél folyamán több településen átmenetileg megszűnt az áramszolgáltatás, de erről az érintettek sokszor későn szereztek tudomást. A 2. ábrán látható kapcsolás a figyelem felhívására szolgál, de akár vészvilágításként is használható. Amíg van hálózati feszültség, a sorba kapcsolt NiMH cellák a feszültségstabilizátoron és a D3 diódán keresztül legfeljebb ma-rel töltődnek. A nyitott dióda következtében a tranzisztor bázispotenciálja az emitternél pozitívabb, így a T zárt, a D4 nem világít. A hálózat kimaradásakor a D3 záróirányú előfeszítést kap, a T bekapcsol, a szuperfényes fehér LED világít. Mivel az újabb kékesfehér fényű LED-ek között találtam már 2...2,5 V-on jól világító példányokat is, ezért lehet, hogy az R4 értékét növelni kell. A LED árama a 20 ma-t lehetőleg nem haladja meg. A szinten tartó töltést az akkupakk névleges kapacitásának 1/30-ad részének megfelelő árammal ajánlott elvégezni, ezért a kapcsolásban alkalmazott cellák minimális kapacitását a túltöltés elkerülése érdekében ennek figyelembe vételével kell megválasztani. Vészvilágítás (irányfény) A 3. ábrán látható kapcsolásban mindaddig, amíg a hálózati feszültség rendelkezésre áll, csak a LED világít. A B akkumulátor a D2-n és az R4-en keresztül csepptöltést kap. Amint beáll a vészhelyzet, azaz a hálózat kimarad, a T1 és a T2 tranzisztor is nyit; a működtető feszültségüket az akkumulátor biztosítja. A T2 telítésbe vezérlődik és rákapcsolja az akkumulátort az I izzóra, biztosítva ezzel a vészvilágítást. 1. ábra 3. ábra SOK KIS KAPCSOLÁS RÁDIÓTECHNIKA 2018/

22 Az eredeti TTL digitális IC-k viselkedése csökkentett tápfeszültség mellett 4. Dr. Madarász László, okl. villamosmérnök, ALKATRÉSZ Az LVTTL áramkörök tápfeszültsége Bár cikkünkben az eredeti TTL digitális áramkörökkel, az SN74XXN sorozattal foglalkozunk, most mégis teszünk egy kis kitérőt. Az eddigi tapasztalataink alapján felvetődhet bennünk, hogy a +5 V-nál kisebb tápfeszültségre ajánlott LVTTL áramköröknél milyen értékek jelennek meg a katalógusban? Az eredeti TTL sorozathoz kötelezően előírt +5 V- os tápfeszültség több évtizedes használata alapján úgy gondolnánk, hogy az LVTTL áramköröknél is pl. +3 V ±5% vagy +3 V ±10% tápfeszültséget ír elő a katalógus, s ehhez adja meg a további adatokat. De ez egyáltalán nem így van! Az LVTTL sorozatban is megtaláljuk pl. az invertert (SN74LV04N), a kétbemenetű NAND kaput (SN74LV00N), érdemes letölteni és megvizsgálni ezek katalógusait! Aki most először néz bele egy ilyen adatlapba, nagy meglepetés éri! A bemeneti és kimeneti áramokat és feszültségeket az adattáblázatokban többféle tápfeszültséghez és terheléshez adja meg a gyártó. Pl. a Texas Instruments SN74LV00A NAND kapu kimeneti feszültségét a 6. táblázatban látható módon. 6. táblázat Parameter Test conditions VCC V OH V OL Ha a táblázatban szereplő értékeket összevetjük a mi mérési eredményeinkkel, megállapíthatjuk, hogy (különösen nagyobb terhelőáramok esetén) az LV TTL áramkörök jobban teljesítenek, mint az eredeti TTL IC-k. Sajnos, az LV TTL áramkörök belső kapcsolását a katalógusok nem tartalmazzák, így nem tudjuk ellesni, milyen kapcsolási fogásokkal érik el a gyártók a kimeneti H szint megemelését. Most azonban térjünk vissza az eredeti TTL digitális IC-khez! Érdekes áramköri viselkedések csökkentett tápfeszültségen A TTL áramkörök, mint láttuk, nemcsak a megkövetelt +5 V tápfeszültségen működnek, hanem alacsonyabb feszültségekről is használhatóak. Ugyanakkor a csökkentett tápfeszültség mellett esetenként különleges viselkedések is előfordulnak. Egy ilyen sajátos viselkedésre látunk példát, ha az SN7407N IC tápfeszültségét 0-ról indulva növeljük. Az SN7407N IC-ben hat darab nyitott kollektoros, neminvertáló pufferáramkör található, egy ilyen egység kapcsolási rajzát a -40 o C 85 o C Unit Min I OH = -50 ua 2 V to 5.5 V VCC 0.1 I OH = -2 ma 2.3 V 2 I OH = -6 ma 3 V 2.48 I OH = -12 ma 4.5 V 3.8 Max I OL = 50 ua 2 V to 5.5 V 0.1 I OL = 2 ma 2.3 V 0.4 I OL = 6 ma 3 V 0.44 I OL = 12 ma 4.5 V 0.45 V V 12. ábra 12. ábrán mutatjuk be. Az áramkör felépítése emlékeztet az alapkapcsolásra (ld. 2. ábra). Hiányzik a T3 feletti tranzisztor, és egy további fokozat is van annak érdekében, hogy a kimenet ne legyen negált (invertált) érték. Végül a kimeneten nem TP (ellenütemű, Totem Pole) kimeneti fokozatot látunk, hanem a nyitott kollektoros megoldást (T4). A nyitott kollektoros kimeneten csak akkor kapunk feszültségértékeket, ha egy külső terhelő-ellenállással a kimeneti pontot tápfeszültségre kapcsoljuk. A 12. ábrán ez a külső felhúzó-ellenállás (R6) is látható. Normál használat esetén az áramkört +5 V tápfeszültségről működtetjük. Ha a bemenetet GND-re kötjük, akkor kimeneten is 0 körüli feszültség fog megjelenni, ha a bemenetet tápfeszültségre kapcsoljuk, a kimeneten is a tápfeszültséghez közeli érték jelenik meg. A következő vizsgálathoz H bemeneti értékre van szükség, ezért a bemenetet az R5 ellenálláson keresztül az U CC pontra kapcsoljuk. Ilyen körülmények között az áramkör kimenetén +5 V tápfeszültség esetén +5 V mérhető. Az ellenállásokkal kiegészített pufferáramkör tápfeszültségét most változtatható feszültségű tápegységgel állítsuk elő! Indul- 294 RÁDIÓTECHNIKA 2018/09.

23 7. táblázat U CC, V 0,1 0,2 0,3 0,4 0,54 0,6 0,65 0,7 U ki, V 0,1 0,2 0,3 0,4 0,52 0,5 0, U CC, V 0,75 0,8 0,9 1 1,2 1,5 1,7 1,8 U ki, V 0,14 0,13 0,11 0,1 0,09 0,09 0,08 0,1 U CC, V 2 2,1 2,2 2,3 2, U ki, V 0,11 2,1 2,2 2,3 2, juk el a mérési sorozatnál 0,1 V feszültségértékről, majd lassan növeljük a tápfeszültséget. Közel 0,5 V-ig a kimeneti feszültség követi a tápfeszültség értékét. 0,6 és 0,65 V tápfeszültség között nagy változás történik a kimeneten, a továbbiakban 0,1 V körüli kimeneti értéket mérhetünk. Ha a tápfeszültség értéke 2,1 V-ra emelkedik, akkor a kimeneten hirtelen ismét a tápfeszültség jelenik meg, azaz 2,1 V, s a továbbiakban a kimeneti feszültség már követi a tápfeszültség értékét (7. táblázat). A 13. ábrán a mért értékek alapján megrajzoltuk a kimeneti feszültség alakulását a tápfeszültség függvényében. Mi ennek az érdekes viselkedésnek a magyarázata? Amíg a növekvő tápfeszültség nem éri el a 0,65 0,7 V-ot, a kapcsolásban a tranzisztorok nem tudnak működni, mind lezárt állapotú. A kimeneten a tápfeszültség jelenik meg, hiszen a Ki pont az R6 (3k3) ellenálláson keresztül a tápfeszültségre van kötve. A T1, T2, T3 tranzisztorlánc működéséhez jóval magasabb tápfeszültségre van szükség, legalább a megfelelő bázis-kollektor illetve bázis-emitter diódák nyitófeszültségeinek az összegére, azaz kb. 2,0 2,1 V-ra. Amikor a tápfeszültség megközelíti a 0,65 0,7 V-ot, a T4 nyitni kezd, mivel a bázisa az R4 (1k6) ellenálláson át a pozitív tápfeszültségre csatlakozik, a T3 pedig még nem befolyásolja a működését. Rövidesen a T4 teljesen kinyit majd telítésbe kerül, a kollektorán a maradékfeszültség jelenik meg, ez lép ki a kimeneten (ez a 0,1 V körüli feszültség). Amikor a tápfeszültség meghaladja a 2,1 V-ot, a T1, T2, T3 láncban levő tranzisztorok működni tudnak. A T1 bázis-kollektor diódája a T2 bázisára vezeti a tápfeszültséget, ez a tranzisztor emitterkövetőként a T3 bázisát is növekvő feszültségre kapcsolja, míg a T3 telítésbe nem kerül. A T3 maradékfeszültsége (ami 0,1 V körüli érték) kerül a T4 bázisára, ez a tranzisztor emiatt nem tud nyitott állapotban maradni, lezár, azaz közel szakadásként viselkedik. Ennek a működési láncolatnak az eredménye, hogy a kimeneten ekkor és a magasabb tápfeszültségek esetén ismét a tápfeszültség jelenik meg, ami az R6 (3k3) ellenálláson át van a kimenetre vezetve. A kisebb tápfeszültségeken a TTL áramkörök működésében megmutatkozó változásokat akár hasznosíthatjuk is, erre mutat példát a következő áramkörünk. Mielőtt megismernénk, ismét egy kis kitérőt kell tennünk. A TTL digitális integrált áramkörök közvetlenül képesek egymást működtetni, egy áramköri elem kimenetéről egy másik bemenete biztonságosan meghajtható (több bemenet párhuzamosan is rákapcsolható egy kimenetre, mint láttuk, akár 10 bemenetet is működtethet egy kimenet). Ha a működtetett elem bemenete és a működtető elem kimenete között ellenállás van, annak értéke befolyásolhatja a működőképességet, tetszőlegesen nagy ellenálláson keresztül nem lehet a jelátvitelt megvalósítani. Állítsuk össze a 14. ábra szerinti kis kapcsolást, legyen a potenciométer 3k0 értékű, lehetőleg lineáris jellegű! A potenciométerrel beállított Rx értéktől függően a nyomógombbal nem minden esetben tudjuk működtetni a második invertert. A szerző egy Texas Instruments SN7404N invertereivel állította össze a kapcsolást. Vezessünk az áramkörre +5 V tápfeszültséget, majd állítsuk be a potenciométert a legkisebb ellenállásértékre! A nyomógombot nyomogatva a kimeneti ponton pl. DVMmel megfigyelhető a H és az L szint váltakozó kialakulása. Ha egyre nagyobb Rx értéket állítunk be, egy bizonyos beállításnál elérhető, hogy a nyomógomb működéseit a kimeneten ne kövesse az áramkör (a kimeneten állandó L szint jelenik meg, mintha a második inverter bemenete állandó H szintre lenne kapcsolva). Ezt a helyzetet úgy szoktuk jellemezni, hogy a második inverter nem látja az első kimenetét a túl nagy ellenállás miatt. Megmérve az ellenállás értékét, 2,15 kohm adódott. Ha ezután csökkentjük a tápfeszültséget és megismételjük a kísérletet, érdekes módon a kritikus ellenállásérték nagyobbra adódik! 4,9 V-os tápfeszültségen még 2,3 kohm-on át is működtethető volt a második inverter, 4,5 V mellett a határérték 2,55 kohm lett. Ezt az érdekes jelenséget felhasználhatjuk pl. a tápfeszültség értékének csökkenését érzékelő áramkör kialakítására! Építhetünk olyan RC-oszcillátort a TTL áramkörökből, amelyben két inverter között ellenállás szerepel, 13. ábra 14. ábra ALKATRÉSZ RÁDIÓTECHNIKA 2018/

24 ALKATRÉSZ s ennek értékét valamivel a fent megállapított határérték felettire választhatjuk (+5 V tápfeszültségen). Ezután +5 V-ra kapcsolva az áramkört, az oszcilláció nem indul meg. Ha azonban csökken a tápfeszültség, az oszcillátor működése beindul. A tápfeszültség csökkenését jelző áramkörünk kapcsolását a 15. ábrán láthatjuk. A soros ellenállások értéke itt 2k2. A +5 V tápfeszültség csatlakoztatásakor az áramkör kimenetén nem észlelünk impulzusokat. (Ha olyan különleges IC-példányunk lenne, amely a 2k2 ellenállásértékek esetén már oszcillál, akkor valamivel magasabb ellenállásértékekkel kell kísérleteznünk). A korábban megvizsgált SN7404N IC-vel az oszcillátor nem működött +5 V-os tápláláskor. Ha a tápfeszültséget csökkentettük, az oszcillátor működni kezdett, kisebb tápfeszültség hatására a frekvencia eleinte nőtt, majd 3,2 V felett csökkenni kezdett. Ha a tápfeszültség 2,2 V alá csökkent, az áramkör tovább nem működött. A különféle tápfeszültség-értékekhez tartozó frekvencia-értékeket a 8. táblázatban lehet megtalálni. Mivel a meginduló oszcilláció a hangfrekvenciás tartományban van, az áramkör segítségével hangjelzést lehet előállítani, ha a tápfeszültség csökken. Összefoglalás helyett Ezzel a technikai kirándulással a szerző elsősorban a figyelmet kívánta felhívni arra, hogy a TTL digitális IC-k esetében a +5 V tápfeszültség helyett egy-egy adott áramkör esetében célszerű lehet kisebb értékekkel is kísérletezni. Fontos ebben a mondatban a figyelem felhívása és a kísérletezni kifejezés. A szerző kísérletezésre bíztat, mert egy adott áramkör esetében a vizsgálat, a mérés döntheti el, megoldható-e a működés kisebb tápfeszültségről. De mindenképpen érdemes megpróbálni! A pufferek, inverterek belső felépítését a gyári katalógusok bemutatják. Ha valaki a beépített tranzisztorok működését 8. táblázat Tápfeszültség V Frekvencia khz Tápfeszültség V Frekvencia khz közvetlenül is szeretné figyelemmel kísérni, erre is van mód. Ezek az egyszerűbb áramkörök ugyanis diszkrét elemekkel megépíthetők, s az így kialakított modellek igen jó közelítik az integrált változatok működését! Az ellenállások értékeit a katalógusok tartalmazzák, a tranzisztorokat tetszőleges, kisteljesítményű npn szilícium példányokból lehet választani. A népszerű BC182 például nagyon jól felhasználható erre a célra! Az így összeállított áramköröknél a tranzisztorok működését, az elektródáikon kialakuló feszültségértékeket közvetlenül meg lehet figyelni. A NAND-kapuk ilyen modellezése nem megoldható, mert nem tudjuk diszkrét áramköri elemekkel kivitelezni a többemitteres tranzisztorokat. A vizsgálataink legfőbb tapasztalata az, hogy elég összetett áramköri egységek is működnek alacsonyabb tápfeszültségről is. Ha olyan készülékben kívánunk SN74XXN sorozatú tokokból kialakított részegységet működtetni, ahol a már beépített tápegység pl. 4 V vagy 3,3 V feszültséget ad, valószínűleg gond nélkül működni fog az új egység is ezekről a tápfeszültségekről, így nem válik szükségessé egy új, +5 V-os táp beépítése. Nem szabad 15. ábra 4,6 4,4 4,2 4 3,8 3,6 3,5 3,3 2,48 2,9 3,2 3,8 6, ,2 3 2,8 2,7 2,6 2,5 2,4 2, ,5 2 megfeledkeznünk azonban arról, hogy az alacsony tápfeszültség miatt az áramköreink az eredeti katalógusértékeket nem mindet tudják teljesíteni, azaz pl. kisebb lesz a működési sebesség, a zajmargó. Nem szabad megfeledkeznünk arról sem, hogy a kisebb tápfeszültség lassúbb működést eredményez, ezért ha a sebesség nem csökkenthető, meg kell tartani a +5 V-os tápfeszültséget. Csökkenő tápfeszültséggel a terhelhetőség is változik, mint láttuk. Fontos tapasztalat volt azonban, hogy a TTL áramkör fogyasztása jelentősen sökken, ha kisebb a tápfeszültség! Az is egy érdekes eredmény, hogy (terheletlenül vagy kis terhelés esetén) a különféle tápfeszültségekről működő TTL áramkörök az azonos tápfeszültségről működő CMOS áramkörökkel (a logikai jelek feszültségtartományait tekintve) kompatibilisek. Előfordulhat, hogy 3 V-ról működő CMOS áramkört fejlesztünk, s gyorsan egy osztóáramkört kellene beépítenünk, de csak a TTL számlálók vannak kéznél. Már tudjuk, hogy a kísérleti összeállításban nyugodtan használhatjuk azokat, s ha a működési elvet így igazoltuk, a végleges áramkör számára beszerezhetjük a megfelelő CMOS számlálókat is. Végül, ha a TTL áramkör kimenetéről jelfogót, LED-et kell működtetni, akkor ezek működtetési lehetőségét külön meg kell vizsgálni az alacsonyabb tápfeszültség használatakor. Felhasznált irodalom RÁDIÓTECHNIKA 2018/09.

25 Építsünk csőmérőt! 14. Engárd Ferenc okl. villamosmérnök Az előző folytatásban részletesen ismertettem a határfeszültségteszter áramköri és mechanikai kialakítását. Ebben a részben pedig a szoftverrel foglalkozom. A szoftver értelmezéséhez szükség van az előző részben közölt elvi kapcsolási rajzra (72. ábra) és az SHC_tester.asm forrásprogram külön letöltésére is. Határfeszültség-teszter mikrokontrolleres vezérlés Az IC2 jelzésű központi mikrokontroller PIC18F4320 típusú, 40 lábú, DIP tokozású IC belső felépítésének tömbvázlatát a 74. ábrán láthatjuk. Adatlapja PDF formátumban az internetről letölthető: Az adatlap teljes terjedelme 394 oldal, tehát senki ne várja ettől a cikkemtől, hogy részletesen ismertetni fogom. Az általam használt MPLAB IDE v8.87 windows alatt is használható fejlesztő rendszer regisztráció nélkül és ingyen ugyancsak letölthető. Programozáshoz és incircuit dibaggoláshoz az ICD3 hardverkiegészítést használtam. A programot assemblyben írtam, a teljes kommentelt forráslista ( SHC_tester.asm ) a Rádiótechnika honlapjáról letölthető és bármilyen szövegszerkesztővel megnyitható, olvasható. A PIC-programok értelmezésében járatlanok számára ajánlom, hogy olvassák el e sorozat 11. folytatásában a PIC programozási sajátosságok alcím alatt leírtakat! A chip megválasztásánál elsődleges szempontom az volt, hogy legyen kellő számú portvonala. A többszáz voltos környezet közelsége miatt nem zártam ki egy esetleges meghibásodást, és úgy döntöttem, hogy az alaplapba foglalatot forrasztok be. Ezért választottam a DIP tokozású változatot. A mikrokontroller sajátos erőforrásaiból a portokon kívül csak a belső oszcillátort és a TIMER1 időzítő egységet használom. A program vázlatos működése A CBLOCK -ban mindössze négy nevesített regisztert definiálok: Az RLED18 az sorszámú kivezetéseken észlelt zárlat bitenkénti tárolására szolgál. Az RLED912 a sorszámú kivezetéseken észlelt zárlat bitenkénti tárolására szolgál. Az Rloop regiszter hurokszámláló. AZ Rcnt regiszter ciklusszámláló. A SETUP részben kiválasztom a belső oszcillátort és 1 MHz-es órafrekvenciát állítok be (egyciklusú utasítás, a végrehajtási ideje 4 μs), letiltom az interrupt-ot és beállítom a portok megfelelő alapállapotát. A vége egy ugróutasítás, amely a WT (várakozás) programrészre ugrik. Itt egy zárt ciklus mindaddig tart, amíg a START kapcsolót meg nem nyomjuk. Ha megnyomjuk, a MAIN programrész következik Első négy utasítása a nevesített regiszterek törlése, majd következik az első relé be-/kikapcsolása (75. ábra). incf Rloop, 1, 0 bsf LATC, 1, 0 bsf LATA, 0, 0 call RLop ; 1. cycle ; LED1 ; RL1 on ; Relay operating subroutine 75. ábra Ezt követően a fenti négy sor lényegében tizenegyszer ismétlődik, annyi eltéréssel, hogy a LED-eket és reléket vezérlő portvonalak megfelelően változnak. A 76. ábra elején olvasható az Rlop szubrutin. RLop movlw 0x03 ; 0.3s relay on timing movwf Rcnt, 0 ; 0.3s relay on timing bsf INTCON, GIE, 0; Interrupt enable bcf INTCON, INT0IF; Possible INT0 flag clear RLop1call TIM ; Timing subroutine (0.1s) decf Rcnt, 1, 0; bnz RLop1 ; Loop 3x bcf INTCON, GIE, 0; Interrupt disable clrf LATA, 0 ; Relays off clrf LATE, 0 ; Relays off bcf LATC, 0, 0 ; Relay off movlw 0x03 ; 0.3s relay off timing movwf Rcnt, 0 ; 0.3s relay off timing RLop2call TIM ; Timing subroutine (0.1s) decf Rcnt, 1, 0; bnz RLop2 ; Loop 3x clrf LATC, 0 ; LEDs off clrf LATD, 0 ; LEDs off return TIM movlw 0x81 ; TIMER1 16bit enable movwf T1CON, 0 ; TIMER1 operates movlw 0x9E; movwf TMR1H, 0 ; 0.1s timeing movlw 0x57; movwf TMR1L, 0 ; 0.1s timeing bcf PIR1, TMR1IF, 0; ;TIMER1 overflow flag clear TIM1 btfsc PIR1, TMR1IF, 0; ; If TIMER1 owerflowing NO SKIP return btfss PORTD, 5, 0; ;Skip if not STOP call STP ; STOP subroutine bra TIM1; STP btfss PORTD, 6, 0; ; Skip in not CONTINUE (START) return bra STP; 76. ábra Ez a szubrutin először bekapcsolja az interrupt figyelést (bsf INTCON, GIE). és törli az esetleg bekapcsolva maradt interrupt flag-et (bcf INTCON, INT0IF). Majd háromszor meghívja a TIM szubrutint, ezért az aktuális relé és a hozzátartozó LED 0,3 s-ig bekapcsol. Az időzítés leteltével letiltja az inter- MÛSZER RÁDIÓTECHNIKA 2018/

26 MÛSZER 74. ábra rupt figyelést (bcf INTCON, GIE, 0), kikapcsolja a reléket, ismét kivár 0,3 s-ot, majd valamennyi LED kikapcsolását követően visszatér a főprogramba. Tehát a tizenkét relé működésének teljes ciklusideje kereken hét másodperc. A TIM szubrutin működése az adatlap TI- MER1 fejezete alapján könnyen megérthető. A TIM szubrutin return utasítását követő kilenc sor a STOP kapcsoló figyelését végzi. Ha a STOP-ot egy relé működése közben lenyomjuk, a folyamat megáll, és a START megnyomásával folytatható, vagy a RESET lenyomását követően elölről indítható. A MAIN programrész utolsó harmadában azoknak a LED-eknek a kigyújtása történik, amelyek kijelzik, hogy a vizsgálati ciklus hányadik fázisában észlelt a készülék átvezetést. Ha az RLED18 RLED912 regiszterek adott bithelyén 1 van, akkor a mikrokontroller az ehhez tartozó LED-et kigyújtja. Az átvezetés észlelése azon alapszik, hogy az INT0 bemeneten a mikrokontroller L szintet érzékel, amely interrupt hívást generál. Az INTRPT szubrutin az Rloop regiszter értéke alapján megállapítja, hogy a vizsgálati ciklus melyik fázisában történt az interrupt hívás és az értéknek megfelelően az RLED18 RLED912 regiszterek megfelelő bithelyére 1-et ír be, majd visszatér a MAIN programrészbe. 298 RÁDIÓTECHNIKA 2018/09.

27 RÁDIÓTECHNIKA 2018/

28 Játékvasút-tápegység Bassó Andor, HA5NM, A gyerekek ilyenkorra már, ki tudja hányadik készlet szárazelemet használták el a karácsonyra megkapott villanyvasúthoz. Egy szorgalmas kis vasutas e néhány hónap alatt annyi elemet fogyaszt el, hogy annak árából bőven kitelik egy hálózati tápegység anyagára. Az alábbi cikkben egy egyszerű, olcsó játékvasút-tápegység leírását közöljük. A játékvasút-tápegység elvi kapcsolási rajzát az 1. ábrán láthatjuk. A hálózati transzformátor 2 18 V-os szekunder feszültségét a D1...4 szilícium diódával felépített Graetz-híddal egyenirányítjuk. A C1 és C2 pufferkondenzátorok közös pontja a hálózati trafó szekunder tekercseinek összekötött közös kapcsaira csatlakozik (tulajdonképpen ez a pont a szekunder középleágazásának is nevezhető volna). Így egy szimmetrikus kettős, pozitív és negatív polaritású egyenfeszültséghez jutunk. Azért kell a kétféle polaritás, mert a játékvasúti mozdonyok irányváltása a sínpárra juttatott egyenfeszültség polaritásváltásávalával oldható meg. Az üzletekben kapható, korábbi egyszerű játékvasúttápok ezt a polaritásváltást kapcsolásunknál jóval egyszerűbben oldják meg. Azoknál a tápegység kimeneti pontjain levő kétáramkörös váltókapcsoló ( kétmorzés kapcsoló) segítségével tudjuk a polaritást átkapcsolni. Ennek a bár tényleg igen egyszerű megoldásnak az a nagy hátránya, hogy az adott esetben, akár teljes sebességgel rohanó szerelvényt is hirtelen irányváltoztatásra tudjuk kényszeríteni. Önfeledten játszó vagy meggondolatlan kisgyermekek sajnos sokszor ki is használják az egyszerű tápegységeknek ezt a konstrukciós hibáját. Pedig az ilyen esemény egyáltalán nem tesz jót a manapság már igencsak drága mozdonyok motorjainak, keféjük, kommutátoruk az így kialakuló relatíve nagy túláram okozta szikrázástól rövid idő alatt beéghet, de a sokszor bizony primitív hajtóművet is komoly sokk éri! Ezt csak úgy tudjuk ilyen tápegységgel kiküszöbölni, ha az irányváltás előtt a sebességet nullára szabályozzuk, magyarul, a szerelvényt megállítjuk, mint ahogy az a való életben is történik. Az általunk megvalósított tápegység mentes a fentebb vázolt hibáktól. A mozdony sebességének csökkentése, illetve a mozdony megállítása (még ha csak egy pillanatra is) az irányváltás előtt, ha akarjuk, ha nem, automatikusan megtörténik. Ez, mint később látjuk, a működési elvből következik. A két pufferkondenzátoron megjelenő egyenfeszültség értéke igen nagy mértékben terhelésfüggő. Ezt az ingadozó, nyers feszültséget az IC1 és IC2 7815, illetve 7915 típusú háromlábú integrált stabilizátor áramkörök stabilizálják. A játékvasúti mozdonyok persze nem kívánják meg a vontatási feszültség stabilizálását, azok igen jól működnek stabilizálatlan, alig megszűrt feszültséggel is. A stabilizátorok ÉPÍTÉS 1. ábra 300 RÁDIÓTECHNIKA 2018/09.

29 2. ábra alkalmazását két szempont indokolja. A játékvasúti mozdonyok működése általában legfeljeb 12 V-ról történik. Mint említettük, a pufferkondenzátorok feszültsége erősen ingadozik, értékük még teljes terhelésnél is jóval meghaladja a számunkra szükségeset. A stabilizátorok ezt 15 V-ra határolják, kapcsolásunkban ez az egyik szerepük. Mint az a rajzból is látható, a 7815 a pozitív, a 7915 típus pedig a negatív polaritású feszültséget stabilizálja. A kimenetükre kapcsolt 100 nf-os, kerámia dielektrikumú kondenzátorok az IC-k gerjedését hivatottak meggátolni. Az integrált stabilizátorok alkalmazásának másik indoka, hogy ezek a típusok gyártástól függően maximum kb. 0, A kimeneti egyenáramot szolgáltatnak. E felett az áramérték felett a belső túláramvédelem és/vagy hővédelem megszólal, korlátozva így a kimeneti áram értékét. Kapcsolásunk ennek köszönhetően rövidzárbiztosnak is tekinthető. A játékmozdony haladási sebességét és irányát az IC3 741 típusú belső kompenzálással ellá- ÉPÍTÉS 3. ábra RÁDIÓTECHNIKA 2018/

30 ÉPÍTÉS tott műveleti erősítő vezérli. Ebben a kapcsolásban az IC ún. feszültségkövetőként működik. Vagyis a kimenetén a neminvertáló (+) bemenetére juttatott feszültség értékének és polaritásának megfelelő feszültség jelenik meg. A 741 kimenete nem tudja szolgáltatni a mozdony(ok) nagy áramszükségletét, ezért azt meg kell fejelni a T1...4 tranzisztorokkal, hogy a terhelhetőség megnövekedjék. A T1-T2 npn és a T3-T4 pnp tranzisztor ún. Darlington-kapcsolásban üzemel, együtt pedig egy komplementerpárt alkotnak. E négy tranzisztor és az IC együttesen egy kb. 2 A kimeneti terhelhetőségű (bár meglehetősen szerény adatokkal bíró) műveleti erősítőt alkot. A kimeneti pont most a T2 és T4 közös emitterpontja. A 741 invertáló (-) bemenetére is innen kerül vissza a kimeneti jel, és innen kapja a táplálást a játékvonat sínpályája. Az integrált áramkör neminvertáló bemenetére jutó feszültség értékét és polaritását az R1, a P és az R2 alkatrészből álló feszültségosztóval szabályozhatjuk. A kapcsolási rajzon szereplő értékekkel ez a vezérlőfeszültség kb. +14, ,4 V közé esik. Az R1 és az R2 ellenállás ebben a pozícióban ún. ütköztető ellenállás, értékük határozza meg, hogy a P potenciométer szélső állásaiban mekkora legyen a minimális, illetve maximális feszültségosztás. Hatásuk tehát olyan, mintha a potenciométer tengelyére egy mechanikai ütközőt szereltünk volna innen is az elnevezés. A potenciométer középállásban a feszültségosztónk (és az egész áramkörünk) kimeneti feszültsége nulla. A potenciométer középállásához képest a rajz szerinti felső tartományban a kimeneti feszültség polaritása pozitív, míg az alsó tartományban negatív. Tehát ezzel az egyetlen potenciométerrel vezérelhetjük a szerelvény sebességét és a haladási irányát is! (A szerkesztő megjegyzése: a néhai NDK Piko cég kisvasúti trafója egészen másképpen, a szekunder tekercspár lecsupaszított menetein végigsöprő csúszókefepárral oldotta meg tulajdonképpen ugyanezt. Ilyet házilag nagyon körülményes volna megbízhatóan kivitelezni.) Ha az említett szélső értékekből levonjuk a kimeneti Darlingtonokon eső kb. 1,4 V feszültséget, láthatjuk, hogy a kimeneten megjelenő feszültség +13 és -13 V között szabályozható. Ez 1 V- tal nagyobb, mint a legtöbb mozdony névleges feszültsége, de számítani kell a sínpálya és a hozzá kapcsolódó vezetékezés ellenállásán eső feszültségesésre is. Ezért az 1 V-nyi többlet. Ha a kimeneti tartalékra nem tartunk igényt, akkor az R1 és R2 ellenállás értékét 620 ohm-ra növeljük meg! Ilyenkor a kimeneti feszültség ±12 V közötti lesz. Megépítés A játékvasút tápegység alkatrészeit a hálózati transzformátor és a primerköri alkatrészek kivételével egy mm-es, egyoldalon fóliázott nyomtatott áramköri panelra szerelhetjük fel. A nyomtatási rajzot a 2. ábrán találják meg az utánépítők. Az alkatrészek beültetését a 3. ábra mutatja. A potenciométer egyaránt lehet toló- vagy körbeforgó típusú. Mindkét kivitelnek vannak előnyei és hátrányai is az adott alkalmazásban. A tolópotenciométer karjának állása, illetve kezelése talán szemléletesebb, ugyanakkor az általános, kereskedelmi célokra gyártott típusok élettartama ilyen felhasználásban bizony nem olyan hosszú. Az állandó, folyamatos szabályozás fokozott kopást eredményez mind a csúszka mechanikai megvezetésénél, mind az ellenállásrétegen. A játék hevében a gyerekek könnyen le is törhetik a tolópotenciométer általában amúgy sem túl nagy szilárdságú állítókarját. Ezek az alkatrészek pl. egy rádióban jól megfelelhetnek élettartam szempontjából, de ott a kezelés sokkal kíméletesebb, mint esetünkben. Igaz ugyan, hogy közöttük akad olyan kivitelű, amely középállásban jól érezhetően arretál, ez egyértelmű előny lenne számunkra, hiszen itt a szerelvény álló helyzetét jelentené. A körbe forgó (fémházas!) potenciométerek tengelye viszont általában jól csapágyazott, tehát jól bírja a fokozott mechanikai igénybevételt. Ugyanakkor az ilyen alkalmazásban e típus kevésbé szemléletes és a középállást jelző arretáló-mechanika is házilagos elkészítést igényel, bár ez utóbbi nem feltétlenül szükséges a megfelelő működéshez, csak a kényelmet fokozza. A körbe forgó potenciométer állását mutatós (orros) forgatógombbal tudjuk szemléletessé tenni. Az ún. műszerpotméterek megbízhatósága, élettartama, strapabírása különösen alkalmassá teszi azokat erre a célra. A HAM-bazár kínálatában is szerepelnek ilyenek. A két kivitel között természetesen mindenki szabadon választhat, igényei és lehetőségei szerint. Természetesen ide csak lineáris karakterisztikájú potmétert építhetünk be! A legjobb megoldás persze a körbe forgó tolópotenciométer. Ne tessék megijedni, ez nem fából vaskarika, hanem egy kis többletmunkával kialakítható kezelőszerv, amely esetünkben egyesíti a tartósságot és megbízhatóságot a szemléletes kijelzéssel. Nem kell mást tenni, mint egy körbe forgó potenciométer tengelyére egy kisméretű skáladobot szerelni, majd azt skálahúr segítségével forgatni. Két kis skálagörgőn átvezetve a skálahúrt, már meg is van az egyenes szakasz, ahol kezelhetjük potméterünket a húrra szerelt és alkalmas módon megvezetett csúszka segítségével. Ugyanúgy működik a dolog, mint a régi rádiók - nál a skála, csak most a farok csóválja a kutyát. Ezt a megoldást egyébként régebben sokszor alkalmazták például hangstúdiók keverőasztalaiban is. Az IC1 és az IC2 stabilizátort U alakú hűtőlemezzel csavarozzuk fel a nyomtatott áramköri lemezre! A T2 és a T4 tranzisztort ún. ujjas hűtőbordára kell szerel- 302 RÁDIÓTECHNIKA 2018/09.

31 ni. Mind a kétféle hűtőszerelvény általában folyamatosan beszerezhető az alkatrészboltokban. Ne felejtsük el az IC-k és tranzisztorok hűtőszerelvényhez csatlakozó felületét szilikonzsírral vékonyan bekenni, elősegítve ezzel a jobb hővezetést! Nem feltétlenül szükséges, de jó, ha a műveleti erősítőt IC-t foglalattal szereljük. Ez megkönnyíti egy esetleges meghibásodás esetén a cserét. A nyomtatott áramkör A, B, C és a potméter csatlakozópontjainál, illetve a kimeneti pontoknál célszerű kis csőszegecseket vagy forrasztótüskéket ütni a panelba, mert így a csatlakozóvezetékek nem téphetik fel a rézfóliát egy vigyázatlan mozdulat során. Hálózati transzformátorként egyaránt használhatunk kész, gyári transzformátort (megfelelő pl. a 35 VA-es, 2 18 V-os Puskástrafó ), vagy magunk is tekercselhetünk ilyet. Egy fontos dologra azonban figyelni kell, éspedig, hogy a felhasznált transzformátor feltétlenül kettős szigetelésű, ún. biztonsági transzformátor legyen! Az ilyen trafó minden esetben külön csévetesttel rendelkezik a primer- és külön a szekun - dertekercsek számára. Ha házilag készítjük el a transzformátort, úgy a következő tekercselési adatokkal rendelkezzen: primer: 1311 menet: átmérő 0,22 mm CuMZ huzalból, szekunder: menet; átmérő 0,55 mm CuMZ huzalból vasmag: 2 SM-65 hiperszil vasmag. A házi készítésű transzformátort tekercselés és bevasazás után célszerű impregnálni vagy impregnáltatni. Ez nem csak a zizegést szünteti meg, hanem nagyon fontos védekezés a légköri nedvesség ellen is. Ez utóbbi tulajdonság nem csak a tartósság szempontjából kedvező, de megnöveli az érintésvédelmi biztonságot is. A játékvasút-tápegységet fémvagy műanyag dobozba építhetjük be. Utóbbi esetben a doboz feltétlenül törhetetlen és megfelelő szilárdságú anyagból legyen! Ne felejtsük el, hogy a kisgyermekek a játék hevében a dobozt leejthetik, lelökhetik; feltétlenül biztosítani kell, hogy ilyen esetben se válhassanak hozzáférhetővé a hálózati feszültséggel közvetlenül villamos kapcsolatban levő vezetékek, alkatrészek! A hálózati oldalt a vonatkozó érintésvédelmi előírásoknak megfelelően kell kivitelezni! A rajz a fémdobozhoz szükséges I. érintésvédelmi osztály szerinti kapcsolást mutatja: a védővezetéket a fámdobozhoz kötjük (szabály szerint mindegyik eleméhez külön-külön). Műanyag dobozra a II. érintésvédelmi osztály vonatkozik. Ilyenkor a hálózati vezeték kéteres, és az egyik biztosító és az egyik kapcsoló elhagyandó, ám a kettős szigetelés szó szerint értendő! ÉPÍTÉS RÁDIÓTECHNIKA 2018/

32 Félhullámú RH-antenna, kitelepüléshez A rövidhullámú kitelepülős QRP-munka során általában csak egy kis méretű riget vihet magával az ember. A kitelepülés helyén (pl. szállodai szobában) alkalmas antennát sem találni: tehát ezt is magával kell vigye az operátor, melyet aztán minimális zűrzavart okozva kell telepíteni. Miféle RH-antenna lehet az, amelyik könnyen szállítható és telepíthető, de azért hatásos a kis power lesugárzásában? RÁDIÓAMATÕR G4OEP honlapján bemutat egy ötletes egysávos, végéntáplált, félhullámú sugárzót, amely jól megfelel a fenti követelménynek, és ami fontos: ATU, radiál vagy föld-kapcsolat nélkül is használható. Mivel lényegében ez egy kiegyensúlyozott rendszer, kevéssé valószínű, hogy EMC problémákat okoz. Az ábra szerinti konstrukció 21 MHz-es, de más sávokra is áttervezhető. Az alapötlet elvileg hasonló az UHF slave dipólushoz, amelyben a koaxiális kábel külső részét sugárzó elemként használják. A sugárzó teljes hoszszúsága 1/2 lambda lesz, ennek nagyimpedanciás a végpontja, ide a tápláláshoz egy nagyimpedanciás elem, egy párhuzamos rezgőkör való. Az antenna a kivitelezése egyszerű: 1.) Készítsük ki egy RG58C/U koaxkábel végét úgy, hogy a belső vezetőhöz csatlakoztathassunk egy l/4 lambda hosszúságú rézvezetéket. Ennek végére egy szigetelőt és arról tovább majd a kikötő zsineget telepítjük. 2.) Mérjünk vissza a koax 1.) szerint előkészített végétől 0,66- szor (ez az RG58 rövidülési tényezője) l/4 lambda hosszúságú koaxkábelt, majd tekerjünk fel abból 7 menetet egy rövid, 1,25 colos PVC-vízcső köré. A csőbe fúrt lyukakkal biztosítsuk a kábeltekercs rögzítését. 3.) A tekercs elején és végén csatlakoztassunk a koax harisnyájához egy 25 pf-os mini légforgót vagy légtrimmert (ld. ábra). Ezzel elkészült a betáp oldali párhuzamos rezgőkörünk. A tekercs vége és az adó-vevő közötti koaxkábel hosszúsága már tetszőleges lehet. 4.) Telepítsük az antennát és csatlakoztassuk azt az adó-vevőhöz. Ez az elrendezés, megfelelő finomhangolással, kb. 1,4 vagy 1,5-es SWR-értéket kell adjon a 21 MHz-es működési frekvencián, de, tovább finomítható a dolog az 5.) lépéssel: 5.) A Smith-diagram azt mutatja, hogy egy 50 ohmos rendszernél az 1,5:1 arányú SWR 21 MHz-nél egy 54 pf-os párhuzamos kondenzátort (140 ohm reaktancia) kell 0,39 lambdányira a 73 ohmos ponton csatlakoztatni. Az RG58-nak megfelelő 0,66- os rövidülési tényezővel számolva ez a pont szinte pontosan a sugárzó elem végén, vagyis a párhuzamos rezgőkör tetejénél van. Tehát itt ügyesen meg kell bontani a koaxot, azon a ponton, ahol az a tekercsbe jut, majd a belső eréhez és a harisnyájához kell csatlakoztatni egy 56 pf-os kondenzátort. Ez kb. 1,1-re csökkenti az SWR-t. (Szép eredmény ez az 1,1, de megéri a küszködést, a zárlatmentes koaxbontást, konditelepítést, majd a szigetelést?! A szerk.) Ezt az antennát 1996-ban egy Asmara-i (Eritrea) hotelszobában egy 25 W-os, 21 MHz-es CW adóvevővel használták, E3A30-as hívójel alatt működött és nagyon jól teljesített. Az okoskák kétségtelenül a hangolt transzformátor veszteségein rugóznak, de a lényeg az, hogy nincsen sok alternatívája az ennél egyszerűbben telepíthető, hatásos antennának, és legalább nincs veszteség az ATU-ban. (Irodalom: Sprat 110, 2002 tavasz.) -HA5KU- 304 RÁDIÓTECHNIKA 2018/09.

33 AZ RT VERSENYNAPTÁRA szept AA-DX SSB SSB 1. Wake-Up! QRP Sprint CW 1. LZ-Open SES Contest CW 1. AGCW Straight Key Party CW 1-2. IARU Region 1 VHF CW-PH 3. CQ-Bp. URH IX CW-PH 8. FOC QSO PARTY CW 8-9. WAEDC SSB SSB Scandinavian Activity Contest CW 16. URH-MARATHON CW-PH CQ-WW-DX RTTY RTTY okt. 1. CQ-Bp. URH X CW-PH 3. German Telegraphy Contest Időpontok UT-ban HAM-infó Hajdú QTC: szeptember 17-én 20 h-tól MEZben, a HG6RVA, ill. HG0RVA átjátszón. Események Miskolci börze: minden hónap első szombatján, Andrássy u. 15. Budapesti találkozó és börze: szeptember 8-án és 29-én, szombati napokon. Helyszín: BMSZC Puskás Tivadar Távközlési Technikum Infokommunikációs Szakgimnáziuma, 1097 Bp., Gyáli út 22. Infó: Debrecen várja a rádióamatőröket, a XXVI. Civis Rádióamatőr találkozóra, szeptember 21. és 23. között. a debreceni Dorcas kempingben. A találkozón az NMARK tagok szokásos magyarországi éves közgyűlésüket is megtartják. Infó: Kovács István, Telefon: Amateurfunkflohmarkt Eisfleth, Stadthalle Eisfleth, Oberrege 14b Eisfleth, Németországban, szeptember 16-án, 9 és 14 óra között. Belépés díjtalan! DX- és egyéb hírek Az IARU Region 3. fennállásának 50. évfordulója alkalmából HS50IARU és BV50IARU speciális alkalmi hívójeleket hallhatunk június 9. és október 31. között. QSL via bureau. Tizenkét lengyel operátor alkotta csapat forgalmaz Kirgizisztánból EX0PL hívójellel szeptember 1. és 10. között, 80-6 méterig. Az urak CW, SSB és digitális üzemmódokban lesznek QRV-k. QSL via SP9KAT. UA4RX szeptember közepéig meghosszabbítatta az adóengedélyt, így még hallhatjuk RI1FJ hívójellel a Heiss-szigetről (EU-019). Evgenij az Ernst Krenkel obszervatóriumban dolgozik, szabadidejében 40 és 30 méteren, CW üzemmódban rádiózik. QSL via UA2FM. Hihetetlen, de a patinás Worked All Europa diploma immár 70 éves. Ebből az alkalomból DJ70WAE hívójelű állomás hallható ez év végéig. QSL via DARC. Uli, DL2AH szeptember 12. és október 1. között T32AH hívójellel a Karácsony-szigetről (OC-024), Kiritimati városából forgalmaz SSB, RTTY és FT8 üzemmódokban, méterig. QSL via home call. Az EIDX Group tagjai szeptember 13. és 16. között EJ0DXG hívójellel aktualizálják az EU- 006-os szigetet, terveik szerint valamennyi rövidhullámú sávon, beleértve a 6 métert is, CW, SSB és digitális üzemmódokban. QSL via MO0XO. HA5AO, Pista barátunk ismét útra kelt. Szeptember második felében 3DA0AO hívójellel rádiózik Swáziföldről. A mestert elsősorban CW, RTTY, FT8, üzemmódokban hallhatjuk, elvétve fónián. Ahogy az elmúlt évben Lesothoban tette, a térségben folytatja majd humanitárius tevékenységét, árvaházakba juttat el iskolaszereket, valamint ajándékokat a gyerekeknek. Ez év áprilisában III. Mswati sváziföldi király az ország függetlenségének 50. évfordulója alkalmából országát átnevezte eswatini Királyságra, amely svázik földjét jelenti. További infók: Versenykiírás Worked All Europe DX Contest Rendező: DARC. Időpont: CW forduló: minden év augusztusának második teljes hétvégéje; SSB forduló: minden év szeptemberének második teljes hétvégéje; RTTY forduló: minden év novemberének második teljes hétvégéje. Sávok: 3,5, 7, 14, 21, 28 MHz. Az IARU ajánlását figyelembe véve a nem versenyzők részére biztosítani kell sávonként szabad frekvenciákat, így a következő frekvenciaszegmensekben tilos a versenyzés: CW: ; ; khz, SSB: ; ; ; ; khz. Kategóriák: SINGLE-OP LOW, max. output 100 W, összsáv; SINGLE-OP HIGH, output több mint 100 W, összsáv; MULTI-OP, SWL. Sávváltás 10 percenként megengedett, kivéve új szorzó esetén. Egykezelős állomás maximum 36 órát forgalmazhat, a 12 órát max. 3 részben lehet kivenni. Ezt az összesítőn fel kell tűntetni. Ellenőrzőszám: A verseny alatt európai állomások kizárólag nem európai állomással létesíthetnek összeköttetést. Riport: RS vagy RST plusz az összeköttetések sorszáma 001-től. Szorzók az elért DXCC körzetek, valamint a W, VE, VK, ZL, ZS, JA, PY számkörzetek. Szorzó bónusz: A szorzókat sávonként súlyozzák : 3,5 MHz-en négyszeres, 7 MHz-en háromszoros, 14/21/28 MHz-en kétszeres. pontot érnek. QTC forgalom. A QTC-nek tartalmaznia kell az időpontot, hívójelet, sorszámot. Pl. 13/7 DA1AA 431. Minden hibátlan QTC 1 pontot ér. A QTC-k száma maximum 10 lehet, leadható több részletben. Minden QTC-nek van egy száma: pl. 3/7. Ez azt jelenti, hogy az állomás 3. QTC szériája és 7 db állomás szerepel benne. Pontozás: A QSO-k és QTC-k száma szorozva a súlyozott szorzók számával. A jegyzőkönyvek készüljenek STF vagy Cabrillo formátumban, feltölteni a következő oldalról lehet: Beküldési határidő: a versenyt követő 3. hétfő, éjfélig. További információ: Diplomahírek OG60F - 60 th Anniversary Award A finnországi Pori városi rádióklub ebben az évben ünnepli fennállásának 60. évfordulóját. Ebből az alkalomból az alapító tagok - OH1AF, OH1AB és OH1F kezdeményezésére speciális hívójelet használnak, és kiadásra kerül egy diploma is. A diploma megszerzésének feltételei: az OG60F hívójelű speciális állomással bármelyik sávon és üzemmódban létesített összeköttetések 1 pontot érnek. Szintén 1 pontot érnek a 80 m távírón, SSB és RTTY üzemmódban létesített összeköttetések. 2 m SSB és CW üzemmódú QSO-k 5 pontot érnek. Valamennyi digitális üzemmódban (RTTY, PSK, FT8) létesített összeköttetés szintén 1 pontot ér. A diploma négy fokozatban kerül kiadásra: A basic fokozat megszerzéséhez 5 pont szükséges. A bronz fokozathoz 10, az ezüsthöz 15, az arany fokozat megszerzéséhez 20 pont kell. Az összeköttetések január 1. és december 31. között érvényesek. A diploma igénylése: Az összeköttetéseket fel kell tölteni a LOTW-re. Az igénylést ben kell elküldeni a következő címre: oh1noa@sral.fi. Az tárgy rovatában fel kell tüntetni az OG60F Award megnevezést. A diploma PDF formátumban kerül kiadásra, ingyenesen. Az igénylés határideje: január 31. Versenyeredmények YL-OM verseny: YL állomások RH-n: 1. HA5YG, 2. HA6AA, 3. HA3FPI. YL állomások URH-n: 1. HA5FQ, 2. HA5FO, 3. HA5KID. OM állomások RH-n: 1. HA3OU, 2. HG1A, 3. HA3IN. OM állomások URH-n: 1. HA2D, 2. HA5BGG, 3. HA5OO. YL állomások RH-n és URH-n: 1. HA5FQ, 2. HA3FPI, 3. HA5KID. OM állomások RH-n és URH-n: 1. HA3IN, 2. HA2D, 3. HA3FMR CQ WW DX CW: multi-multi: európai 7. HG7T SOAB HP európai 6. HG3R SOAB QRP világ 2, európai 1 HA1AG, világ 4, európai 2. HG6C. SO HP assisted 20 m: világ 4, európai 3. HA7GN, európai 7. HA1TJ. SO LP 40 m: világelső HA3DX. SO HP assisted 160 m: 1. HA8A, világ 6, európai 3. HG8R. SO LP assisted 80 m: világelső HG0R, világ 9, európai 7. HA6FQ. SOAB QRP assisted: világ 10, európai 8. HA5BA SO HP 40 m: európai 10. HA7SBQ. SO assisted, LP 160 m: világ és európai 4: HA7I. SO QRP assisted 40 m: világ és európai 4. HA4FY. SO QRP assisted 15 m: világelső HG3IPA. SO QRP 160 m: világelső: HA5NB. SO QRP assisted 10 m: világ 3, európai 1. HG5O évi Jászszentlászló Kupa - Györök Imre Távírászverseny: Női kategória: 1. Kiss Andrea, 2. Marton Erzsébet, 3. Lendvai Klára. Férfi kategória: 1. Marton Sándor, 2. Provics Ferenc, 3. Krajczár Lajos évi Magyar Kézibillentyűs verseny: SOA kategória: 1. HA8BE, 2. HA4AA, 3. YU7BL. SOB kategória: 1. HA4RZ, 2. HA2MV, 3. HA8AT. MOA kategória: 1. HG1W, 2. HA5KRC. MOB kategória: 1. YU7AOP. Gratulálunk! Terjedési előrejelzésekről legkomplexebb naprakész információt nyújtó honlapok: Lendvai Klára HA5BA ha5ba@kispest.hu DX-HÍREK RÁDIÓTECHNIKA 2018/

34 Tartalom HIRDETÉSEK A LAPBAN IMPRESSZUM Előfizetői sorsolás Ham Radio Friedrichshafen, A keretantennás audion rádió Olcsó akusztikus indikátor (piezozümmer) Magnetikus (varázs-)pálca Elektronikus biztosíték kapcsolások Egyutas optoszenzor Hálózatkimaradás-jező Vészvilágítás (irányfény) Az eredeti TTL digitális IC-k viselkedése csökkentett tápfeszültség mellett Építsünk csőmérőt! Játékvasút-tápegység Félhullámú RH-antenna, kitelepüléshez DX-hírek Tartalomjegyzék Hirdetések Impresszum A digitális RT előfizetői a nyákrajzokat a honlapról tölthetik le. Akkuvásár ANICO Kft...B1 ChipCAD Kft....B1, 275 Digitális műszerek...286, B4 Elektronika Amatőrbolt ELFA-Ageta Kft....B1, 299 Hobby Elektronika Füzetek...B3 HAM-bazár kínálata...b2, 275, 286, 299 INCOMP Electronics...B1 Könyvek a HAM-bazárból...275, 278 LOMEX Kft MAUS Electronics Kft Hirdetések a lapban Olvasóink figyelmébe! PMR rádiók...b2 Rádiótechnika előfizetési akció Rádiótechnika Évkönyve B2 Rádiótechnika Évkönyve 2019 előrendelés Régi Rádiótechnika és Hobby Elektronika vásárlás Régi Rádiótechnika Évkönyvek vásár Sicontact Kft....B1 URBÁN ELEKTRONIKA Kft....B1 rádió-elektronikai folyóirat Megjelenik havonta Alapítva: HU ISSN Fôszerkesztô: BÉKEI FERENC (HA5KU) fbekei@radiovilag.hu Felelôs szerkesztô: BASSÓ ANDOR (HA5NM) lapok@radiovilag.hu Belsô munkatársak: TÓTH ERZSÉBET szakgrafika etoth@radiovilag.hu CSISZÁR JULIANNA titkárságvezetô jcsiszar@radiovilag.hu Rovatszerkesztôk: általános elektronika: BUCSÁS PÉTER lapok@radiovilag.hu ipari elektronika, műszer- és méréstechn.: PÁLINKÁS TIBOR tpalinkas@radiovilag.hu amatôr rádiózás: LENDVAI KLÁRA (HA5BA) ha5ba@kispest.hu Hirdetés-információ: CSISZÁR JULIANNA /32 m., /32 m. jcsiszar@radiovilag.hu A szerkesztôség és kiadó címe: Bp. XIII., Dagály u. 11. I. em. Tel./fax: , Postacím: 1374 Budapest, Pf. 603 Drótposta: lapok@radiovilag.hu Kiadja: RÁDIÓVILÁG Kft. Elôfizetésben terjeszti: RÁDIÓVILÁG Kft. Elôfizetési ügyek: CSISZÁR JULIANNA /32 m., /32 m. jcsiszar@radiovilag.hu Árusításban terjeszti: LAPKER Zrt. Digitális terjesztés: Nyomdai elôkészítés: Rádiótechnika Szerkesztősége Nyomás: AduPrint Kft. Ügyvezetô igazgató: Tóth Éva A lappal kapcsolatos minden jog fenntartva! A lap ban sze rep lô cik kek, áb rák, il lusztráci ók, il let ve azok ré szei szer zôi jo gi védelem alatt állnak. Azokat részben vagy egészben bármilyen módon reprodukálni (beleértve a fénymásolást, nyomtatást és bármilyen adathordozóra való másolást is), adatrögzítô rendszerekben rögzíteni és/vagy tárolni, nyilvánosságra hozni a kiadó egyértelmû engedélye nélkül tilos! 306 RÁDIÓTECHNIKA 2018/09.
