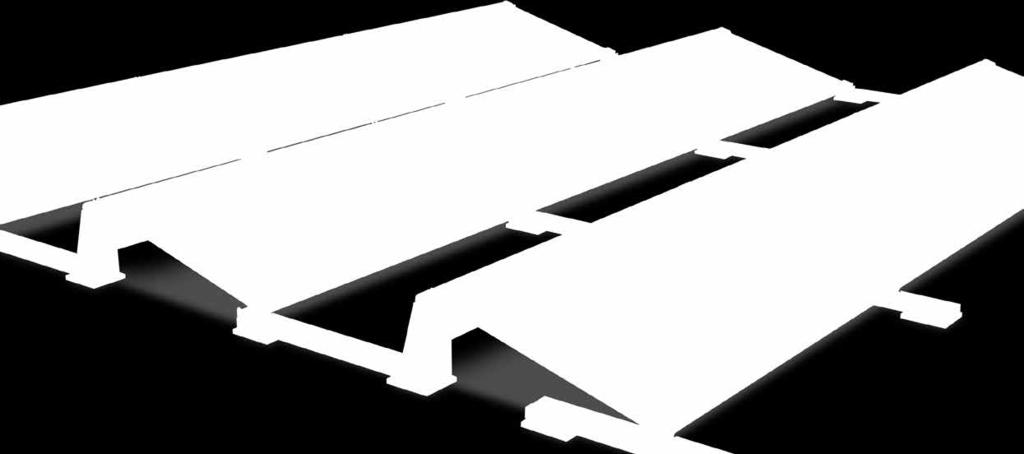

1 Szerelési rendszerek napelemes rendszerekhez SZERELÉSI ÚTMUTATÓ S-Rock Rendszer

2 Tartalomjegyzék TTSzerszám áttekintés 3 TTÁltalános biztonsági utasítások 4 TTÁltalános szabály 5 TTAlkatrészek 6 TTSzerkezeti vázlatok 8 TTSzerelés 9 TTJegyzetek ELLENŐRZÖTT MINŐSÉG TÖBBSZÖRÖSEN TANÚSÍTOTT A K2 rendszer a biztonságos kötést, a kiváló minőséget és a pontosságot jelenti. Ügyfeleink és üzleti partnereink ezt már régóta tudják. Szakértelmünket és rendszerelemeinket független szervek vizsgálták, igazolták és tanúsították. Minőségi és terméktanúsítványainkat megtalálja a címen. 2 13

3 Szerszám áttekintés 6 mm 7 mm 6 mm 6-30 Nm (4,5 22,2 lb-ft) 6 mm 3,0 m 6,0 m 3

4 Általános biztonsági utasítások Kérjük, feltétlenül tartsa be az általános szerelési előírásainkat. Ezek megtekinthetők a címen. TTA rendszer szerelését és üzembe helyezését csak olyan személyek végezhetik, akik szakmai alkalmasságuk (pl. képesítés vagy tevékenység), ill. tapasztalatuk alapján garantálni tudják az előírásoknak megfelelő végrehajtást. TTSzerelés előtt ellenőrizni kell, hogy a termék megfelel-e a helyszíni statikai követelményeknek. Tetőre szerelt rendszereknél minden esetben ellenőrizni kell a helyszínen a tető teherbírását. TTFeltétlenül be kell tartani az országos és helyi építési előírásokat, szabványokat és környezetvédelmi rendelkezéseket. TTBe kell tartani a munkavédelmi és baleset-megelőzési előírásokat, a megfelelő szabványokat, valamint a szakmai szervezetek előírásait! Különösen a következőkre kell figyelni: Biztonsági ruházatot kell viselni (mindenekelőtt védősisakot, munkavédelmi cipőt és védőkesztyűt). Tetőn végzendő munkáknál be kell tartani az erre vonatkozó előírásokat (pl. a következők használata: zuhanásgátló felszerelések, 3 m feletti ereszmagasságnál állvány fogóberendezéssel stb.). A teljes szerelési folyamat alatt kötelezően két személynek kell jelen lennie, hogy esetleges baleset esetén gyors segítséget lehessen nyújtani. TTA K2 szerelési rendszer folyamatosan továbbfejlesztés alatt áll. Emiatt a szerelési folyamatok is módosulhatnak. Szerelés előtt feltétlenül ellenőrizze a szerelési útmutató aktuális változatát a címen. Kérésre szívesen elküldjük az aktuális változatot. TTFigyelembe kell venni a modulgyártók szerelési útmutatóit. TTAz egyes rendszerelemek közötti potenciálkiegyenlítést az adott ország előírásinak megfelelően kell végezni. TTA teljes szerelési idő alatt biztosítani kell, hogy a szerelési útmutató legalább egy példánya rendelkezésre álljon az építkezés helyszínén. TTSzerelési előírásaink és szerelési útmutatóink figyelmen kívül hagyása, nem minden rendszerelem felhasználása, valamint a nem tőlünk beszerzett alkatrészek be- és kiszerelése esetén az ebből eredő hiányosságokért és károkért semmilyen felelősséget nem vállalunk. A jótállási igény ebben az esetben kizárt. TTÁltalános biztonsági utasításaink figyelmen kívül hagyása, valamint a konkurenciától vásárolt alkatrészek be- vagy rászerelése esetén a K2 Systems GmbH fenntartja a felelősség kizárásának jogát. TTA biztonsági utasítások figyelembevétele és a rendszer szakszerű felszerelése esetén 12 év termékgaranciát vállalunk! Kérjük, vegyék figyelembe a címen olvasható jótállási feltételeinket, melyeket kérésre természetesen megküldünk. TTA rendszer szétszerelése a szerelési lépések alapján, azok fordított sorrendjében történik. T T A rozsdamentes acélból készült K2 alkatrészek különböző korrózióállósági osztályokban kaphatók. Minden esetben ellenőrizni kell, hogy az adott szerkezetnél vagy alkatrésznél milyen korrózióterhelés várható. 4

5 Általános szabály Az S-Rock 15 rendszer alábbi feltételek mellett építhető be a méretezési terv figyelembevételével. Kérjük, feltétlenül tisztázzák előre, hogy létezik-e engedély a modul gyártójától a rövid oldalon történő felfogatáshoz. Az engedélylista az ügyfélkapcsolati ügyintézőtől szerezhető be, vagy megtekinthető a címen. A TETŐVEL SZEMBEN TÁMASZTOTT KÖVETELMÉNYEK TTEz a rendszer minden olyan jelenlegi lapostetőre felszerelhető, amely nyomásálló felülettel és max. 5 -os tetőhajlásszöggel rendelkezik. TTA tetőfelületnek tisztának és száraznak kell lennie. A tető egyenetlenségeit szükség esetén ki kell egyenlíteni, vagy meg kell szüntetni. TTA tető súrlódási együtthatóját a helyszínen kell meghatározni. Lásd a következő videót: STATIKAI KÖVETELMÉNYEK TTA tetőszerkezet elegendő maradék teherbírása és a szigetelés nyomásállósága TT30-50 mm keretmagasságú keretes modulokhoz TTMegengedett modulméret: hosszúság mm, szélesség mm, valamint peremszélesség a modulkeret alsó oldalán maximum 35 mm FONTOS SZERELÉSI UTASÍTÁSOK TTAz építési helyszínen figyelembe kell venni a villámvédelemre vonatkozó általános szabványokat és előírásokat, szükség esetén szakembert kell bevonni, aki elkészíti a villámvédelmi koncepciót (szükség esetén villámvédelmi kapcsot kell használni). Feltétlenül be kell tartani az országos előírásokat. TTA ballasztozás méretezésénél a rendszerre ható külső befolyásoló tényezők csak feltételesen tekinthetők reprezentatívnak. Így pl. nem veszi figyelembe az egyenetlenségeket, a lineáris hőtágulást, a mohát, a felgyülemlett vizet, a fólia öregedését, holott ezek a hatások bizonyos körülmények között ugyancsak a rendszer elmozdulását okozhatják. Mivel ezeknek a befolyásoló tényezőknek lejtős tetők esetén nagyobb kihatásai lehetnek, javasoljuk annak ellenőrzését, hogy szükség van-e a rendszer kiegészítő mechanikai rögzítésére. TTAz S-Rock rendszer állványozási szöge 15. TTA tető szélétől legalább 700 mm távolságot kell tartani. TTEnnek a rendszernek a használatához legalább két modult összefüggően kell felszerelni. TTTervezéskor tilos túllépni a 8 8 modulos maximális blokkméretet (termikus szétválasztás). TTMinden modulfelfogató meghúzási nyomatéka 14 Nm. TTRendkívüli események mint pl. vihar, erős zápor, földrengés stb. után szakvállalattal ellenőriztetni kell a rendszert. Amennyiben az ellenőrzés maradó alakváltozást vagy sérülést állapít meg pl. a modulfelfogatók területén, úgy az érintett elemeket új elemekre kell cserélni. TTFigyelembe kell venni a modulgyártó felfogatási tartományra és a modulok szerelésére vonatkozó adatait (lásd a gyártó modulokra vonatkozó adatlapját). Ellenőrizze, hogy létezik-e gyártói engedély a sarokterületen való felfogatásra vonatkozóan. TTEllenőrizni kell a tetőhéjazat és az épületszerkezet-védőlemez kompatibilitását. 5

6 Alkatrészek / S-Rock Front 15 S-Rock 15 / S-Rock 15 Short S-Rock End 15 6

7 Windbreaker ( ) / / Épületszerkezet-védőlemez (alukasírozott is) MiniClamp EC mm nyers felület / fekete eloxált MiniClamp EC mm nyers felület / fekete eloxált Finomlemezcsavarok tömítő alátéttel VÁLASZTHATÓ / Cable Routing Clip / Omega kábelkapocs T-Tray készlet 7

8 15 15 Szerkezeti vázlatok S-ROCK 15 Sortávolság (kb mm) Modulszélesség ( mm) S-ROCK 15 SHORT Sortávolság (kb mm) Modulszélesség ( mm)

9 Szerelés 1 2! Max. 8 8! 700mm 700mm 9

10 3 A B A B 4!! 14 Nm! 10

11 5 6 11

12 7 A C B A > 12 kg B > 68 kg! C > 74 kg 8 12

13 Jegyzetek 13

14 Jegyzetek 14

15 15

16 Szerelési rendszerek napelemes rendszerekhez KÖSZÖNJÜK, HOGY A K2 SZERELÉSI RENDSZER MELLETT DÖNTÖTT! A K2 rendszer elemei gyorsan és egyszerűen felszerelhetők. Reméljük, hogy útmutatónk segítségül szolgál ebben. Javaslatok, kérdések vagy javítással kapcsolatos felvetések esetén állunk szíves rendelkezésükre. A kapcsolattartási adatokat az alábbi címen találja: TTwww.k2-systems.com/en/contact TTSzerviz forródrót: +49 (0) A német jog érvényes a Bécsi Vételi Egyezmény kizárása mellett. Bírósági eljárás székhelye: Stuttgart. Általános Szállítási Feltételeink érvényesek, melyek az alábbi címen tekinthetők meg: K2 Systems GmbH Industriestraße Renningen Germany Tel. +49 (0) Fax +49 (0) info@k2-systems.com S-Rock Assembly HU V A változtatások joga fenntartva A termékábrák csupán példák, és eltérhetnek az eredetitől.
