Easy földre telepíthető napelem tartó asztal összeszerelési útmutató

Átírás

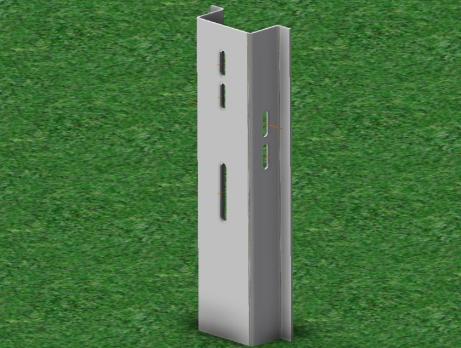

1 Easy földre telepíthető napelem tartó asztal összeszerelési útmutató Az Electraplan Kft. Easy tartószerkezetét a talajhoz rögzítés szempontjából két féle módon kínálja: - Betonozott - Cölöpölt Mindkét esetben a szükséges kihúzó erő, amit egy lábnak el kell viselni: 930 kg. 1. A betonozás esetében ez azt jelenti, hogy a betonkoszorú súlya min. 930 kg, a szerkezetre a garanciánk csak ekkor érvényes. A betonkoszorú lehet a földben elhelyezve és a föld felszíne felett is. 2. Cölöpölés esetében a 2 méteres cölöpölési mélység az esetek 95%-ban megfelelő, azonban ha a talaj túl gyenge, a megrendelő köteles a cölöpölő által kijelölt cölöpöket beton súlyozással megerősíteni. 1. lépés Az alsó lábakat betonozzuk, vagy cölöpöljük. A kalaplábat úgy kell a talajhoz rögzíteni, hogy északról nézve a lábak jobbra nyílnak. Ha nem így tesszük, a szerkezet nem összeszerelhető. Ezt az alábbi ábra mutatja be:

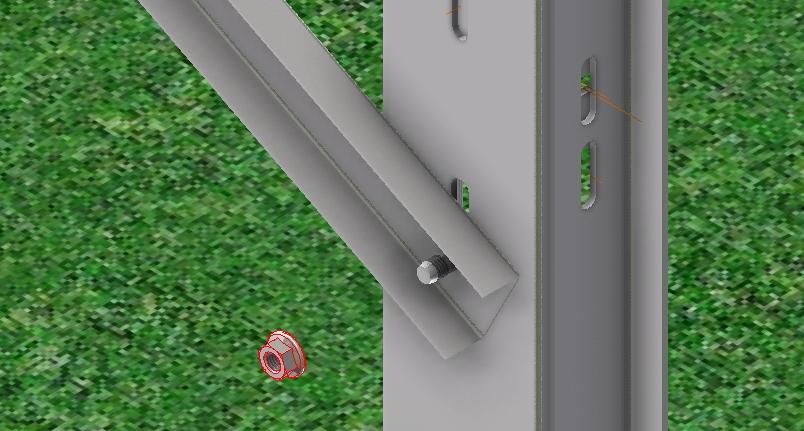

2 2. lépés Az alsó kalapláb belsejéhez rögzítjük a felső lábat, mely egy U profil. Lábanként 3 kapupánt csavart és a hozzá tartozó recézett peremes anyát használjuk, az ábra szerint. A rögzítéshez 2 lyukat is használhatunk, alapértelmezés szerint a felsőt használjuk. Törekedjünk arra, hogy a az U profil felső éle egy síkban legyen a többi lábon rögzített U profil felső élével. Ez megkönnyíti a szerelést. 3. lépés Összeszereljük a keretállást, azaz a lábhoz rögzítjük a keresztgerendát és a támaszt, valamint egymáshoz rögzítjük a kereszgerendát és a támaszt is. Mindhárom esetben M12 kapupánt csavart használunk valamint a hozzá tartozó recézett peremes anyát. Ügyeljünk arra, hogy a keresztgerendák felső síkja egy síkban legyen a többi keresztgerenda felső síkjával.

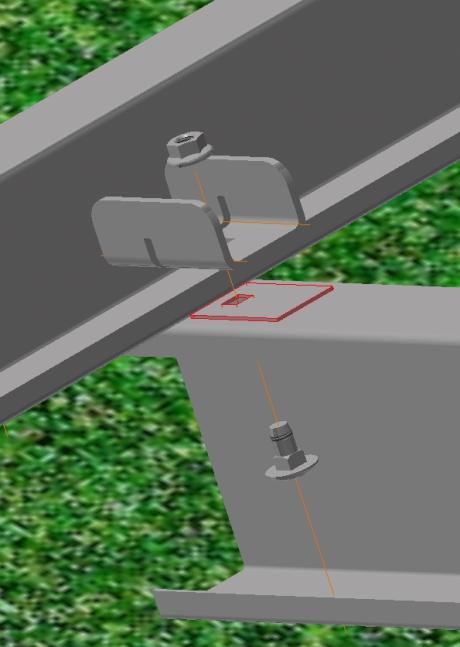

3 Elkészülnek a keretállások. A keretállások közötti távolságot és a pontos rajzot mindig a megrendelést követően biztosítjuk a megrendelő számára. Leszorítók és szükséges alkatrészek: Easy napleszorító 01 (recézett peremes anyához) Easy napleszorító 02 (kalapács anyához) Easy szelemenleszorító Easy kiemelő 4. lépés A kereszgerendákhoz rögzítjük az Easy szelemenleszorító és M10-es kapupánt csavar és az Easy kiemelő segítségével a 4 végigfutó szelement, az alábbi ábra szerint:

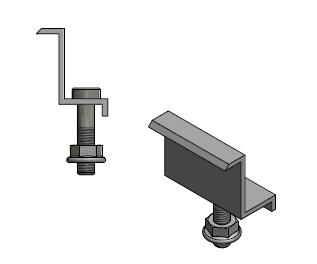

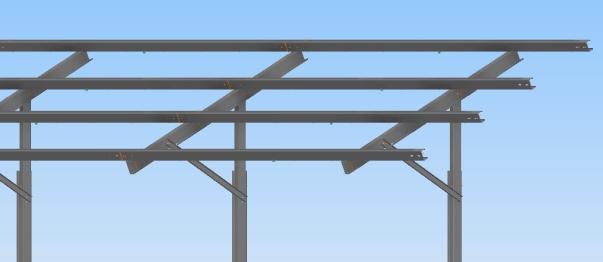

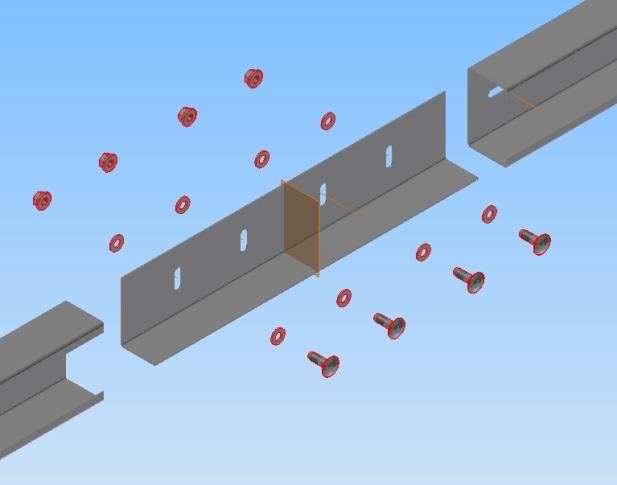

4 5. lépés A szelemenek toldása L profillal, 4 kapupánt csavarral és 2db 14-es fakötésű alátéttel történik. A két szelemen között 20 mm Ha a toldás és a szelemenleszorító egy helyre esnek, a toldást a szelemeneken kívül, az alábbi ábra szerint végezzük el: Így elkészül a napelemes asztal a 4 végigfutó szelemennel, már csak a napelemek rögzítése van hátra. A szelemenek kiosztása a mellékelt rajzok alapján A középleszorító szett az alábbi elemekből épül fel: Az oldaleszorító szett az alábbi elemekből épül fel: ź Alukalap ź BKNY M8 csavar ź M8 kalapácsanya ź Alu oldalleszorító ź BKNY M8 csavar ź M8 recézett peremes anya A középleszorító szettet összeszerelve biztosítjuk. Az oldalleszorító szettet elemenként biztosítjuk, az építőcsapat szereli össze.

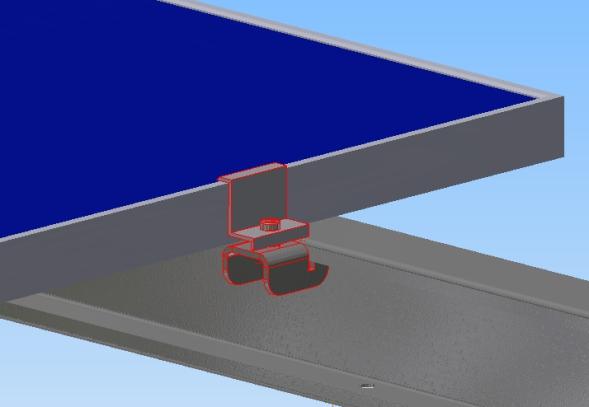

5 Az oldalleszorító szettet összeszereljük az Easy napleszorító 01-gyel (recézett peremes anyához), a középleszorító szettet pedig az Easy napleszorító 02-vel, elfordítjuk a kalapácsanyát, az alábbi ábra szerint: A két összeszerelt készlet segítségével történik a napelemek leszorítása. 6. lépés A naplemek leszorításához az Easy napleszorítót ráhelyezzük a Szelemenre, majd a napelemet odafogatva a belső kulcsnyílású csavart meghúzva rögzítjük. Ezt az eljárást ismételjük a közép-és oldalleszorító esetén is.

6 A leszorítók az alábbi helyeken lesznek: A csavarok meghúzási nyomatéka minden esetben minimum 30 Nm! A szelemenek kábeltálcaként is funkcionálnak, a kábelek rögzítésére a szelemenen lévő lyukak szolgálnak az alábbi ábra szerint: A leszorítást akár gyorskötözővel is végezhetjük
