2 Átláthatóság a szekrényen belüli rugalmasságért Kábelcsatornák a kábelek rendezett vezetése érdekében Rendezett kialakítás, magasabb hozzáadott érték Az egyre jobban terjedő digitalizáció nagyobb terméksűrűséget követel meg a szekrényekben. Ahhoz, hogy fenntartsuk a rendet a szekrényekben, átlátható és helytakarékos kábelvezető rendszerre van szükség. Ez nem csupán optikai szempont: a rendezett kábelvezetés időt és pénzt takarít meg Önnek. Megkönnyíti a karbantartási és javítási munkálatokat és növeli az általános üzembiztonságot. Az ipari csatlakoztatási területen tevékenykedő partnerként tisztában vagyunk a kihívásokkal, ezért számtalan különböző alkalmazáshoz kínálunk kábelcsatornákat és tartozékokat. A pontos telepítést megoldásaink praktikus kialakítása segíti, például a már beszerelt vezetékek rögzítésére szolgáló huzalrögzítő fülek, valamint a DIN EN szerint elhelyezett, precízen kialakított nyílások. Az okos zárómechanizmus lehetővé teszi a könnyű reteszelést, és biztonságos záródást biztosít a fedél lecsukásakor. Együtt fenntartható struktúrákat hozhatunk létre, amelyek hozzáadott értéket képviselnek. Támogatjuk Önt minden munkafolyamatban, a tervezéstől a végrehajtáson át a folyamatos használatig. Let's connect. Metrikus DIN Sarokba helyezhető kábelcsatorna Védőcső Halogénmentes 25 és 105 C között Halogénmentes 25 és 120 C között Halogén mentes Halogén mentes Szerelvény Tökéletesen összehangolt, komplett rendszer Termékkínálatunk metrikus kivitelű kábelcsatornákat, valamint sarok- és DIN csatornákat is tartalmaz. Halogénmentes alapanyagokból készült változatok is kaphatók. A termékkínálatot védőcsövek, tartóelemek, elválasztók és professzionális jelölőmegoldások teszik teljessé. 2

3 Teljes rendszer, amely valós értéket teremt Kábelcsatornák a Weidmüllertől A gyors és egyszerű telepítés, valamint a rugalmas használat révén időt és pénzt takaríthat meg. Kábelcsatornáink széles választékát számos, az igényének megfelelő hasznos tartozék egészíti ki. Rugalmas rendszermegoldás Kábelcsatornáinkkal olyan rugalmas kábelezési rendszert kínálunk, amely tartozékok széles választékából építkezik. Ezek közé tartoznak például a vezetősínek, a rögzítőbilincsek vagy az elválasztók rögzítése. A már telepített vezetékek helyben tartásához vezetékrögzítőket ajánlunk. Tartós és jól használható Előnyök: Átfogó termékkínálat egyetlen gyártótól Kiváló rugalmasság a széles tartozékkínálatnak köszönhetően Kiváló minőségű kábelcsatornáink lehetővé teszik a tartós struktúrák létrehozását és a szekrényen belüli rendezett kábelvezetés megvalósítását. Kiemelkedő stabilitás, minimális csavarodás és a DIN EN szerint precízen kialakított alsó nyílások felgyorsítják és megkönnyítik a telepítés folyamatát. A fedél könnyen felpattintható, könnyen használható reteszelő mechanizmusa pedig garantálja a biztonságos illeszkedést. 3

4 A rugalmas és tartós kábelvezetés egyszerű módja Kábelcsatornák teljes választéka egyetlen gyártótól A szekrényen belüli rendezett és rugalmas kábelvezetés nem csupán jó benyomást kelt, de a megfelelő és biztonságos működés alapkövetelménye is. Kábelcsatornáink teljes termékkínálatot alkotnak, amelyet egyetlen forrásból szerezhet be. Használja ki masszív, csavarodásmentes és okos részletekben gazdag kábelcsatornáink által nyújtott előnyöket, és végezze el gyorsan és hatékonyan a telepítést. Kábelvezető rendszereink széles skálájába metrikus kábelcsatornák, DIN kábelcsatornák és sarok kialakítású kábelcsatornák egyaránt tartoznak. A halogénmentes kábelcsatornák nagyobb biztonságot kínálnak a fokozott tűzvédelmet igénylő területeken. Halogén mentes Kábelcsatornák Halogénmentes kábelcsatornák és A két típus a perforációk távolságában és a bordák szélességében tér el. csatornák áll 4

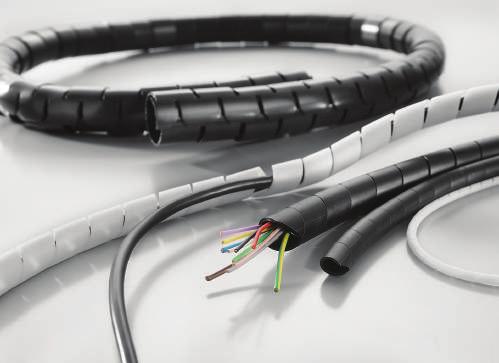

5 Előnyök: Masszív kábelcsatornák csavarodás nélkül Rögzítést segítő huzalrögzítő fülek A DIN EN szerint precízen kialakított alsó nyílások Biztonságosan illeszkedő fedél az optimális reteszelő mechanizmusnak köszönhetően A spirális és hevederes tömlők összetartják és védik a kábeleket. A tartóelemek és elválasztók révén nagyobb fokú rugalmasság és hatékonyság érhető el, ami még egyszerűbbé teszi az összeszerelést. Kábelvédő csatornák A spirális és hevederes tömlők különösen alkalmasak a helytakarékos kábelvezető rendszerek kapcsolókészülékekben és vezérlőszekrényekben történő kiépítéséhez. Ezek az eszközök a kábelek és a vezetékek vezetésére, védelmére és kötegelésére használhatók például a szekrény belseje és az ajtó közötti átmenetben. Tartozékok Praktikus tartozékaink segítségével megakadályozhatja, hogy a már felszerelt kábelek és vezetékek kiessenek a szekrényből. Ezzel egyszerűbbé válik az összeszerelés, és időt takaríthat meg. Az elválasztókkal elkülönítheti egymástól az ugyanabban a csatornában elhelyezett adat- és tápkábeleket. A fedelek tartozékként is kaphatók, és szükség esetén egyedileg rendelhetők. 5

6 A lehető legrugalmasabb tervezés révén világossá és egyszerűvé válik az azonosítás Jelölőmegoldások a Weidmüllertől A szervizelési feladatok során fontos, hogy egyetlen pillantással fel tudjuk mérni a szekrények belső elrendezését. Éppen ezért elengedhetetlen a beszerelt komponensek egyértelmű azonosítása. A MultiMark teljes körű, optimális jelölési megoldásokat kínál, amelyek tökéletesen kiegészítik kábelcsatornáinkat. Szalagolt kiszerelésű MultiMark címkék a gazdaságos és rugalmas jelöléshez, hőnyomtatási lehetőséggel. Az univerzális címkesínek biztonságosan, ragasztó használatával rögzíthetők a kábelcsatornákhoz. MultiMark címkék A THM MultiMark hőnyomtatóval feliratozható, szalagolt kiszerelésű MultiMark címkék kiváló megoldást jelentenek, ha gazdaságos alternatívát keres a hagyományos címkesínek és a speciális címkék kiváltására. A címkék szélessége állandó, hosszuk pedig pontosan, a nyomtatószoftver által létrehozott szövegnek megfelelően állítható be. A nyomtatóhoz csatlakoztatható vágóeszköz a címkéket egyenként a megadott méretre vágja. Ideális a funkciók vagy a sorkapcsok nagy területen történő jelölésére. MultiCard és címkesínek Címkesínjeink ideálisak az átlátható, nagy kontrasztú jelölésekhez, különösen az egymás mellé rendezett moduláris eszközök esetén. Masszív, PVC-ből készült címkesínjeink biztonságosan rögződő MultiCard jelölőkkel vannak felszerelve, amelyek könnyen a helyükre pattinthatók. Előnyök: Kiegészítő információk egyszerű hozzárendelése a berendezésekhez Választható hosszúság, mivel az anyag tekercsben áll rendelkezésre, és az igényeknek megfelelően darabolható Rugalmasság a Weidmüller címkézőrendszerének köszönhetően 6

7 7

8 Metrikus kábelcsatorna, perforáció távolsága: 8, bordaszélesség: 12 Anyag Szín Hossz Üzemi hőmérséklet Éghetőségi osztály UL 94 szerint PVC Szürke 2000 mm C V-0 Rendelési szám Típus Magasság Szélesség Perforáció távolsága Bordaszélesség Cs.e. (m) CD 30X25 8/12 GY 30 mm 25 mm 8.00 mm mm CD 30X40 8/12 GY 30 mm 40 mm 8.00 mm mm CD 30X60 8/12 GY 30 mm 60 mm 8.00 mm mm CD 40X25 8/12 GY 40 mm 25 mm 8.00 mm mm CD 40X40 8/12 GY 40 mm 40 mm 8.00 mm mm CD 40X60 8/12 GY 40 mm 60 mm 8.00 mm mm CD 40X80 8/12 GY 40 mm 80 mm 8.00 mm mm CD-BO 40X100 8/12 GY 40 mm 100 mm 8.00 mm mm CD-BO 40X120 8/12 GY 40 mm 120 mm 8.00 mm mm CD 60X25 8/12 GY 60 mm 25 mm 8.00 mm mm CD 60X40 8/12 GY 60 mm 40 mm 8.00 mm mm CD 60X60 8/12 GY 60 mm 60 mm 8.00 mm mm CD 60X80 8/12 GY 60 mm 80 mm 8.00 mm mm CD 60X100 8/12 GY 60 mm 100 mm 8.00 mm mm CD-BO 60X120 8/12 GY 60 mm 120 mm 8.00 mm mm CD-BO 60X150 8/12 GY 60 mm 150 mm 8.00 mm mm CD-BO 60X200 8/12 GY 60 mm 200 mm 8.00 mm mm CD 80X25 8/12 GY 80 mm 25 mm 8.00 mm mm CD 80X40 8/12 GY 80 mm 40 mm 8.00 mm mm CD 80X60 8/12 GY 80 mm 60 mm 8.00 mm mm CD 80X80 8/12 GY 80 mm 80 mm 8.00 mm mm CD 80X100 8/12 GY 80 mm 100 mm 8.00 mm mm CD-BO 80X120 8/12 GY 80 mm 120 mm 8.00 mm mm CD-BO 80X150 8/12 GY 80 mm 150 mm 8.00 mm mm CD-BO 80X200 8/12 GY 80 mm 200 mm 8.00 mm mm CD 100X25 8/12 GY 100 mm 25 mm 8.00 mm mm CD 100X40 8/12 GY 100 mm 40 mm 8.00 mm mm CD 100X60 8/12 GY 100 mm 60 mm 8.00 mm mm CD-BO 100X80 8/12 GY 100 mm 80 mm 8.00 mm mm CD-BO 100X100 8/12 GY 100 mm 100 mm 8.00 mm mm CD-BO 100X120 8/12 GY 100 mm 120 mm 8.00 mm mm CD-BO 100X150 8/12 GY 100 mm 150 mm 8.00 mm mm CD-BO 100X200 8/12 GY 100 mm 200 mm 8.00 mm mm 8 8

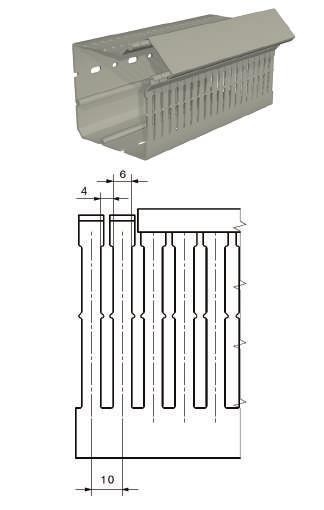

9 Metrikus kábelcsatorna, perforáció távolsága: 4, bordaszélesség: 6 Anyag Szín Hossz Üzemi hőmérséklet Éghetőségi osztály UL 94 szerint PVC Szürke 2000 mm C V-0 Rendelési szám Típus Magasság Szélesség Perforáció távolsága Bordaszélesség Cs.e. (m) CD 17X15 4/6 GY 17 mm 15 mm 4.00 mm 6.00 mm CD 30X15 4/6 GY 30 mm 15 mm 4.00 mm 6.00 mm CD 30X25 4/6 GY 30 mm 25 mm 4.00 mm 6.00 mm CD 40X15 4/6 GY 40 mm 15 mm 4.00 mm 6.00 mm CD 40X25 4/6 GY 40 mm 25 mm 4.00 mm 6.00 mm CD 40X40 4/6 GY 40 mm 40 mm 4.00 mm 6.00 mm CD 40X60 4/6 GY 40 mm 60 mm 4.00 mm 6.00 mm CD 40X80 4/6 GY 40 mm 80 mm 4.00 mm 6.00 mm CD 60X25 4/6 GY 60 mm 25 mm 4.00 mm 6.00 mm CD 60X40 4/6 GY 60 mm 40 mm 4.00 mm 6.00 mm CD 60X60 4/6 GY 60 mm 60 mm 4.00 mm 6.00 mm CD 60X80 4/6 GY 60 mm 80 mm 4.00 mm 6.00 mm CD 60X100 4/6 GY 60 mm 100 mm 4.00 mm 6.00 mm CD-BO 60X120 4/6 GY 60 mm 120 mm 4.00 mm 6.00 mm CD 80X25 4/6 GY 80 mm 25 mm 4.00 mm 6.00 mm CD 80X40 4/6 GY 80 mm 40 mm 4.00 mm 6.00 mm CD 80X60 4/6 GY 80 mm 60 mm 4.00 mm 6.00 mm CD 80X80 4/6 GY 80 mm 80 mm 4.00 mm 6.00 mm CD 80X100 4/6 GY 80 mm 100 mm 4.00 mm 6.00 mm CD-BO 80X120 4/6 GY 80 mm 120 mm 4.00 mm 6.00 mm CD 100X25 4/6 GY 100 mm 25 mm 4.00 mm 6.00 mm CD 100X40 4/6 GY 100 mm 40 mm 4.00 mm 6.00 mm CD 100X60 4/6 GY 100 mm 60 mm 4.00 mm 6.00 mm CD-BO 100X80 4/6 GY 100 mm 80 mm 4.00 mm 6.00 mm CD-BO 100X100 4/6 GY 100 mm 100 mm 4.00 mm 6.00 mm CD-BO 100X120 4/6 GY 100 mm 120 mm 4.00 mm 6.00 mm 8 Kábelcsatorna, padlócsatorna Anyag Szín Hossz Üzemi hőmérséklet Éghetőségi osztály UL 94 szerint PVC Szürke 2000 mm C V-0 Rendelési szám Típus Magasság Szélesség Perforáció távolsága Bordaszélesség Cs.e. (m) CD-BO 40X60 4/6 GY 40 mm 60 mm 4.00 mm 6.00 mm CD-BO 40X60 8/12 GY 40 mm 60 mm 8.00 mm mm CD-BO 40X80 4/6 GY 40 mm 80 mm 4.00 mm 6.00 mm CD-BO 40X80 8/12 GY 40 mm 80 mm 8.00 mm mm CD-BO 60X40 4/6 GY 60 mm 40 mm 4.00 mm 6.00 mm CD-BO 60X40 8/12 GY 60 mm 40 mm 8.00 mm mm CD-BO 60X60 4/6 GY 60 mm 60 mm 4.00 mm 6.00 mm CD-BO 60X60 8/12 GY 60 mm 60 mm 8.00 mm mm CD-BO 60X80 4/6 GY 60 mm 80 mm 4.00 mm 6.00 mm CD-BO 60X80 8/12 GY 60 mm 80 mm 8.00 mm mm CD-BO 60X100 4/6 GY 60 mm 100 mm 4.00 mm 6.00 mm CD-BO 60X100 8/12 GY 60 mm 100 mm 8.00 mm mm CD-BO 80X40 4/6 GY 80 mm 40 mm 4.00 mm 6.00 mm CD-BO 80X40 8/12 GY 80 mm 40 mm 8.00 mm mm CD-BO 80X60 4/6 GY 80 mm 60 mm 4.00 mm 6.00 mm CD-BO 80X60 8/12 GY 80 mm 60 mm 8.00 mm mm CD-BO 80X80 4/6 GY 80 mm 80 mm 4.00 mm 6.00 mm CD-BO 80X80 8/12 GY 80 mm 80 mm 8.00 mm mm CD-BO 80X100 4/6 GY 80 mm 100 mm 4.00 mm 6.00 mm CD-BO 80X100 8/12 GY 80 mm 100 mm 8.00 mm mm 16 9

10 DIN kábelcsatorna, perforáció távolsága: 5, bordaszélesség: 7,5 Anyag Szín Hossz Üzemi hőmérséklet Éghetőségi osztály UL 94 szerint PVC Szürke 2000 mm C V-0 Rendelési szám Típus Magasság Szélesség Perforáció távolsága Bordaszélesség Cs.e. (m) CD 25X25 5/7.5 GY 25 mm 25 mm 5.00 mm 7.50 mm CD 37.5X25 5/7.5 GY 37.5 mm 25 mm 5.00 mm 7.50 mm CD 37.5X37.5 5/7.5 GY 37.5 mm 37.5 mm 5.00 mm 7.50 mm CD 50X25 5/7.5 GY 50 mm 25 mm 5.00 mm 7.50 mm CD 50X37.5 5/7.5 GY 50 mm 37.5 mm 5.00 mm 7.50 mm CD 50X50 5/7.5 GY 50 mm 50 mm 5.00 mm 7.50 mm CD 50X75 5/7.5 GY 50 mm 75 mm 5.00 mm 7.50 mm CD 50X100 5/7.5 GY 50 mm 100 mm 5.00 mm 7.50 mm CD 75X25 5/7.5 GY 75 mm 25 mm 5.00 mm 7.50 mm CD 75X37.5 5/7.5 GY 75 mm 37.5 mm 5.00 mm 7.50 mm CD 75X50 5/7.5 GY 75 mm 50 mm 5.00 mm 7.50 mm CD 75X75 5/7.5 GY 75 mm 75 mm 5.00 mm 7.50 mm CD 75X100 5/7.5 GY 75 mm 100 mm 5.00 mm 7.50 mm CD 75X125 5/7.5 GY 75 mm 125 mm 5.00 mm 7.50 mm 12 Halogénmentes kábelcsatorna, világosszürke, perforáció távolsága: 5, bordaszélesség: 7,5 Anyag Szín Hossz Üzemi hőmérséklet Éghetőségi osztály UL 94 szerint PC-ABS Világos szürke 2000 mm C V-0 Rendelési szám Típus Magasság Szélesség Perforáció távolsága Bordaszélesség Cs.e. (m) CD-HF 25X25 5/7.5 LTGY 25 mm 25 mm 5.00 mm 7.50 mm CD-HF 37.5X25 5/7.5 LTGY 37.5 mm 25 mm 5.00 mm 7.50 mm CD-HF 37.5X37.5 5/7.5 LTGY 37.5 mm 37.5 mm 5.00 mm 7.50 mm CD-HF 50X25 5/7.5 LTGY 50 mm 25 mm 5.00 mm 7.50 mm CD-HF 50X37.5 5/7.5 LTGY 50 mm 37.5 mm 5.00 mm 7.50 mm CD-HF 50X50 5/7.5 LTGY 50 mm 50 mm 5.00 mm 7.50 mm CD-HF 50X75 5/7.5 LTGY 50 mm 75 mm 5.00 mm 7.50 mm CD-HF 50X100 5/7.5 LTGY 50 mm 100 mm 5.00 mm 7.50 mm CD-HF 75X25 5/7.5 LTGY 75 mm 25 mm 5.00 mm 7.50 mm CD-HF 75X37.5 5/7.5 LTGY 75 mm 37.5 mm 5.00 mm 7.50 mm CD-HF 75X50 5/7.5 LTGY 75 mm 50 mm 5.00 mm 7.50 mm CD-HF 75X75 5/7.5 LTGY 75 mm 75 mm 5.00 mm 7.50 mm CD-HF 75X100 5/7.5 LTGY 75 mm 100 mm 5.00 mm 7.50 mm CD-HF 75X125 5/7.5 LTGY 75 mm 125 mm 5.00 mm 7.50 mm 12 10

11 PPE Sötét szürke 2000 mm C V-0 Magasság Cs.e. (m) CD-HF 25X25 5/7.5 DKGY 25 mm 25 mm 5.00 mm 7.50 mm 84 CD-HF 37.5X25 5/7.5 DKGY 37.5 mm 25 mm 5.00 mm 7.50 mm 64 CD-HF 37.5X37.5 5/7.5 DKGY 37.5 mm 37.5 mm 5.00 mm 7.50 mm 48 CD-HF 50X25 5/7.5 DKGY 50 mm 25 mm 5.00 mm 7.50 mm 52 CD-HF 50X37.5 5/7.5 DKGY 50 mm 37.5 mm 5.00 mm 7.50 mm 32 CD-HF 50X50 5/7.5 DKGY 50 mm 50 mm 5.00 mm 7.50 mm 24 CD-HF 50X75 5/7.5 DKGY 50 mm 75 mm 5.00 mm 7.50 mm 24 CD-HF 50X100 5/7.5 DKGY 50 mm 100 mm 5.00 mm 7.50 mm 16 CD-HF 75X25 5/7.5 DKGY 75 mm 25 mm 5.00 mm 7.50 mm 32 CD-HF 75X37.5 5/7.5 DKGY 75 mm 37.5 mm 5.00 mm 7.50 mm 32 CD-HF 75X50 5/7.5 DKGY 75 mm 50 mm 5.00 mm 7.50 mm 24 CD-HF 75X75 5/7.5 DKGY 75 mm 75 mm 5.00 mm 7.50 mm 16 CD-HF 75X100 5/7.5 DKGY 75 mm 100 mm 5.00 mm 7.50 mm 16 CD-HF 75X125 5/7.5 DKGY 75 mm 125 mm 5.00 mm 7.50 mm 12 PVC Szürke 2000 mm C V-0 Magasság Cs.e. (m) CD-COD 90X90 4/6 GY 90 mm 90 mm 4.00 mm 6.00 mm 16 CD-COD 110X110 4/6 GY 110 mm 110 mm 4.00 mm 6.00 mm 16

12 Rugalmas kábelcsatorna PA Szürke 500 mm C V-2 Magasság Cs.e. (m) CD-FLEX 12.5X mm 12.5 mm 5.00 mm 7.50 mm 50 CD-FLEX 20X20 20 mm 20 mm 5.00 mm 7.50 mm 50 CD-FLEX 30X30 30 mm 30 mm 5.00 mm 7.50 mm 50 CD-FLEX 40X40 40 mm 40 mm 5.00 mm 7.50 mm 50 PVC 2000 mm C V-0 Cs.e. (m) CD-LID 15 GY 15 mm Szürke 2 CD-LID 25 GY 25 mm Szürke 2 CD-LID 37.5 GY 37.5 mm Szürke 2 CD-LID 40 GY 40 mm Szürke 2 CD-LID 50 GY 50 mm Szürke 2 CD-LID 60 GY 60 mm Szürke 2 CD-LID 75 GY 75 mm Szürke 2 CD-LID 80 GY 80 mm Szürke 2 CD-LID 100 GY 100 mm Szürke 2 CD-LID 120 GY 120 mm Szürke 2 CD-LID 125 GY 125 mm Szürke 2 CD-LID 150 GY 150 mm Szürke 2 CD-LID 200 GY 200 mm Szürke 2 PC-ABS 2000 mm C V-0 Cs.e.(m) CD-LID 37.5 LTGY 37.5 mm Világos szürke 2 CD-LID 50 LTGY 50 mm Világos szürke 2 CD-LID 75 LTGY 75 mm Világos szürke 2 CD-LID 100 LTGY 100 mm Világos szürke 2 CD-LID 125 LTGY 125 mm Világos szürke 2

13 PPE 2000 mm C V-0 Cs.e. (m) CD-LID 25 DKGY 25 mm Sötét szürke 2 CD-LID 37.5 DKGY 37.5 mm Sötét szürke 2 CD-LID 50 DKGY 50 mm Sötét szürke 2 CD-LID 75 DKGY 75 mm Sötét szürke 2 CD-LID 100 DKGY 100 mm Sötét szürke 2 CD-LID 125 DKGY 125 mm Sötét szürke 2 Poliamid 6 (PA 6) C HB Cs.e. (m) CD-RETT 60 Kábelcsatorna, T formájú kötegelő Sárga 25 CD-RETT 40 Kábelcsatorna, T formájú kötegelő Sárga 40 CD-RETA Kábelcsatorna-kötegelő kar Sárga 100 CD-RET 80 Kábelcsatorna-kötegelő Sárga 400 CD-RET 60 Kábelcsatorna-kötegelő Sárga 500 CD-RET 40 Kábelcsatorna-kötegelő Sárga 500 CD-RET 125 Kábelcsatorna-kötegelő Sárga 200 CD-RET 100/120 Kábelcsatorna-kötegelő Sárga 250 PVC C V-0 Cs.e. (m) CD-SCCV Kábelcsatorna csavaros fedél Szürke 1000 CD-SE 80 Kábelcsatorna elválasztó Szürke 1000 mm 16 CD-SE 60 Kábelcsatorna elválasztó Szürke 1000 mm 25 CD-SE 40/2 Kábelcsatorna elválasztó Szürke 1000 mm 30 CD-SE 40 Kábelcsatorna elválasztó Szürke 1000 mm 30 CD-SE 100 Kábelcsatorna elválasztó Szürke 1000 mm 16

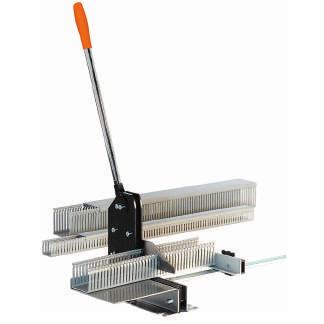

14 Tartozékok, szegecsek és feszítőszegecs-szerszám Anyag Hossz Átmérő Tömeg Aluminium 224 mm 34 mm 142 g Rendelési szám Típus Termék típus Furatátmérő Szín Cs.e. (db) EXRV-T 6.5 Feszítőszegecs-szerszám 6.5 mm Ezüst, fekete EXRV-T 4.5 Feszítőszegecs-szerszám 4.5 mm Ezüst, zöld 4 Tartozékok Rendelési szám Típus Termék típus Furatátmérő Szín Cs.e. (db) EXRV 6.5 Feszítőszegecs 6.5 mm Fekete EXRV 4.5 Feszítőszegecs 4.5 mm Zöld 1000 Kábelcsatorna-vágó Anyag Szélesség Hossz Mélység g 280 mm 285 mm 290 mm Rendelési szám Típus Termék típus Maximális vágási szélesség Cs.e. (db) VKSW Kábelcsatorna-vágó 125 mm 1 Tartozékok, kábelcsatorna-jelölő Anyaf Üzemi hőmérséklet Éghetőségi osztály UL94 szerint PVC C V-0 Rendelési szám Típus Termék típus Magasság Szín Hossz Cs.e. (db) CD-LBK Kábelcsatorna, címkesínkészlet 30 mm Sárga, szürke 1000 mm CD-LBH Kábelcsatorna, címkesíntartó 30 mm Sárga 25 mm CD-LB Kábelcsatorna, címkesín 15 mm Szürke 1000 mm 150 Tartozékok Rendelési szám Típus Termék típus Magasság Szín Hossz Cs.e. (db) EL 12 MM GE 30M Készülékjelölők 12 mm Sárga 30 m EL 12 MM SI 30M Készülékjelölők 12 mm Ezüst 30 m EL 12 MM WS 30M Készülékjelölők 12 mm Fehér 30 m 1 14

15 CC-RAIL 1000 Anyag Üzemi hőmérséklet Éghetőségi osztály UL 94 szerint Változat PVC C V-0 Öntaptadós Rendelési szám Típus Termék típus Szélesség Szín Magasság Cs.e. (db) CC-RAIL 1000 Jelölőtartó sín 17 mm Fekete 1000 mm 1 Tartozékok Rendelési szám Típus Termék típus Szélesség Szín Magasság Cs.e. (db) CC 15/17 MC NE WS Készülékjelölők 17 mm Fehér 15 mm CC 15/27 MC NE WS Készülékjelölők 27 mm Fehér 15 mm CC 15/49 MC NE WS Készülékjelölők 49 mm Fehér 15 mm CC 15/60 MC NE WS Készülékjelölők 60 mm Fehér 15 mm CC-RAIL TRANSPARENT1000 Fedél 19 mm Áttetsző 1000 mm 1 SCHS 2 Anyag Üzemi hőmérséklet Éghetőségi osztály UL 94 szerint Változat PVC C V-0 Öntaptadós Rendelési szám Típus Termék típus Szélesség Szín Magasság Cs.e. (db) SCHS2 K jelölőtartó sín 8 mm Fekete 1000 mm 1 Tartozékok Rendelési szám Típus Termék típus Szélesség Szín Magasság Cs.e. (db) ESG 8/17 SYS PRO M WS Készülékjelölők 8 mm Fehér 17 mm DEK 5/5 MC NE WS Sorkapocsjelölők 5 mm Fehér 5 mm WS 8/5 MC NE WS Sorkapocsjelölők 5 mm Fehér 8 mm 720 SCHS 3 + SCHS 4 Anyag Üzemi hőmérséklet Éghetőségi osztály UL 94 szerint Változat PVC C V-0 Öntapadós Rendelési szám Típus Termék típus Szélesség Szín Magasság Cs.e. (db) SCHS3 K Jelölőtartó sín 10 mm Fekete 1000 mm SCHS4 K Jelölőtartó sín 10 mm Szürke 1000 mm 1 Tartozékok Rendelési szám Típus Termék típus Szélesség Szín Magasság Menny ESG 7/20 SIRIUS MC NE GE Készülékjelölők 7 mm Sárga 20 mm

16 Kábelvédő, tömlőtekercs Anyag Üzemi hőmérséklet Polietilén C Rendelési szám Típus Névleges átmérő Köteg átmérője Szín Hossz Cs.e (m) CBC-SP 2-12/50 BK 1.5 mm mm Fekete, RAL m CBC-SP 2-12/50 TP 1.5 mm mm Áttetsző 400 m CBC-SP 5-50/25 BK 4.2 mm mm Fekete, RAL m CBC-SP 5-50/25 TP 4.2 mm mm Áttetsző 200 m CBC-SP 8-70/25 BK 6 mm mm Fekete, RAL m CBC-SP 8-70/25 TP 6 mm mm Áttetsző 100 m CBC-SP /25 BK 7.6 mm mm Fekete, RAL m CBC-SP /25 TP 7.6 mm mm Áttetsző 100 m CBC-SP /25 BK 9.6 mm mm Fekete, RAL m CBC-SP /25 TP 9.6 mm mm Áttetsző 100 m CBC-SP /20 TP 11.6 mm mm Áttetsző 60 m 20 Kábelvédő, tömlőtekercs Anyag Üzemi hőmérséklet Éghetőségi osztály UL94 szerint Polietilén C V-2 Rendelési szám Típus Rendelési szám Köteg átmérője Szín Hossz Menny. (m) CBC-SP 2-12/50 V2 WT 1.5 mm mm Fehér mm CBC-SP 5-50/25 V2 WT 4.2 mm mm Fehér mm CBC-SP /25 V2 WT 7.6 mm mm Fehér mm CBC-SP /25 V2 WT 9.6 mm mm Fehér mm 25 Kábelvédő tömlő és eszközök Anyag Üzemi hőmérséklet Éghetőségi osztály UL94 szerint Polietilén C HB Rendelési szám Típus Névleges átmérő Köteg átmérője Szín Hossz Cs.e (m) CBC 8/100 BK 8 mm 8 mm black, RAL m CBC 15/50 BK 15 mm 15 mm black, RAL m CBC 20/30 BK 20 mm 20 mm black, RAL m CBC 25/20 BK 25 mm 25 mm black, RAL m 20 Tartozékok Rendelési szám Típus Termék típus Átmérő Szín Cs.e (m) CBC-T 8 Kábelvédő tömlő-eszköz 8 Zöld CBC-T 15 Kábelvédő tömlő-eszköz 15 Zöld CBC-T 20 Kábelvédő tömlő-eszköz 20 Zöld CBC-T 25 Kábelvédő tömlő-eszköz 25 Zöld 5 16

17 Polietilén-tereftalát, PET C HB CBC-FB 5-10/200 5 mm mm Ezüstszürke 200 CBC-FB 10-18/ mm mm Ezüstszürke 200 CBC-FB 20-30/ mm mm Ezüstszürke 100 CBC-FB 30-45/ mm mm Ezüstszürke 100 CBC-FB 50-75/50 50 mm mm Ezüstszürke 50 CB-R Cs.e. (db) CB-R 200/ x CB-R 250/ x CB-R 350/ x Fekete CBH 8,1/6,2 CBDM 200/4,5 CBFP CBH 27/27 CBH 19/19 CBH 8.1/6.2 CBH 19/19 CBH 27/27 CBDM CBFP Kötegelő rögzítő furatba Max. vastagság 3,2 m, nyílás Ø max. 6,2 mm Ragasztható kötegelő rögzítő, méret: 19 x 19 mm Ragasztható kötegelő rögzítő, méret: 27 x 27 mm Kötegelő rögzítő furatba max. Ø 50 mm, teljess hossz: 200 mm Kábel rögzítő furatba Kötegelő szélesség max. 9 mm Cs.e. (db) CBH 8.1/ x CBH 19/19 19 x CBH 27/27 27 x CBDM 200/ x 4, CBFP 43.5/ x Fekete

18 Kábelcsatorna elválasztó Alsó sínek, metrikus kábelcsatorna, perforáció távolsága: 8, bordaszélesség: 12/ perforáció távolsága 4, bordaszélesség: 6 ➀ ➁ ➂ Rendelési szám Típus Magasság Hossz Az alsó sínek száma Ábra CD-BO 40X60 8/12 GY CD-BO 40X80 8/12 GY CD-BO 60X40 8/12 GY CD-BO 60X60 8/12 GY CD-BO 60X80 8/12 GY CD-BO 60X100 8/12 GY CD-BO 80X40 8/12 GY CD-BO 80X60 8/12 GY CD-BO 80X80 8/12 GY CD-BO 80X100 8/12 GY CD-BO 40X100 8/12 GY CD-BO 40X120 8/12 GY CD-BO 60X120 8/12 GY CD-BO 60X150 8/12 GY CD-BO 60X200 8/12 GY CD-BO 80X120 8/12 GY CD-BO 80X150 8/12 GY CD-BO 80X200 8/12 GY CD-BO 100X80 8/12 GY CD-BO 100X100 8/12 GY CD-BO 100X120 8/12 GY CD-BO 100X150 8/12 GY CD-BO 100X200 8/12 GY CD-BO 40X60 4/6 GY CD-BO 40X80 4/6 GY CD-BO 60X40 4/6 GY CD-BO 60X60 4/6 GY CD-BO 60X80 4/6 GY CD-BO 60X100 4/6 GY CD-BO 60X120 4/6 GY CD-BO 80X40 4/6 GY CD-BO 80X60 4/6 GY CD-BO 80X80 4/6 GY CD-BO 80X100 4/6 GY CD-BO 80X120 4/6 GY CD-BO 100X80 4/6 GY CD-BO 100X100 4/6 GY CD-BO 100X120 4/6 GY

19 Metrikus (4/6 és 8/2) káblecsatornák alján található furatok mérete: DIN és halogénmentes kábelcsatornák alján található furatok mérete: 19
