1 Rendezett kialakítás, magasabb hozzáadott érték Kábelcsatornák a Weidmüllertől Let's connect.

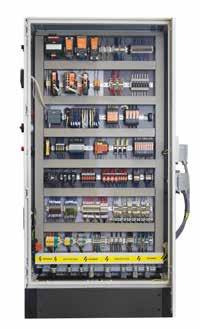

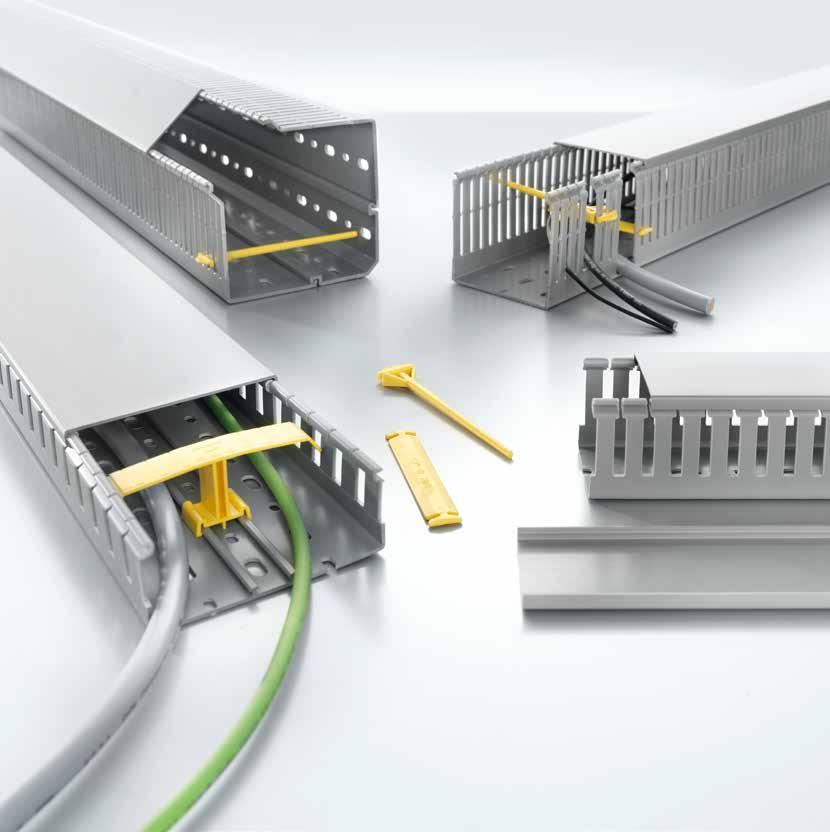

2 Átláthatóság a szekrényen belüli rugalmasságért Kábelcsatornák a kábelek rendezett vezetése érdekében Rendezett kialakítás, magasabb hozzáadott érték Az egyre jobban terjedő digitalizáció nagyobb terméksűrűséget követel meg a szekrényekben. Ahhoz, hogy fenntartsuk a rendet a szekrényekben, átlátható és helytakarékos kábelvezető rendszerre van szükség. Ez nem csupán optikai szempont: a rendezett kábelvezetés időt és pénzt takarít meg Önnek. Megkönnyíti a karbantartási és javítási munkálatokat, és növeli az általános üzembiztonságot. Az ipari csatlakoztatási területen tevékenykedő partnerként tisztában vagyunk a kihívásokkal, ezért számtalan különböző alkalmazáshoz kínálunk kábelcsatornákat és tartozékokat. A pontos telepítést megoldásaink praktikus kialakítása segíti, például a már beszerelt vezetékek rögzítésére szolgáló huzalrögzítő fülek, valamint a DIN EN szerint elhelyezett, precízen kialakított nyílások. Az okos zárómechanizmus lehetővé teszi a könnyű reteszelést, és biztonságos záródást biztosít a fedél lecsukásakor. Együtt fenntartható struktúrákat hozhatunk létre, amelyek hozzáadott értéket képviselnek. Támogatjuk Önt minden munkafolyamatban, a tervezéstől a végrehajtáson át a folyamatos használatig. Let's connect. Metrikus DIN Sarokba helyezhető kábelcsatorna Védőcső Halogénmentes 25 és 105 C között Halogénmentes 25 és 120 C között Halogén mentes Halogén mentes Szerelvény Tökéletesen összehangolt, komplett rendszer Termékkínálatunk metrikus kivitelű kábelcsatornákat, valamint sarok- és DIN csatornákat is tartalmaz. Halogénmentes alapanyagokból készült változatok is kaphatók. A termékkínálatot védőcsövek, tartóelemek, elválasztók és professzionális jelölőmegoldások teszik teljessé. 2

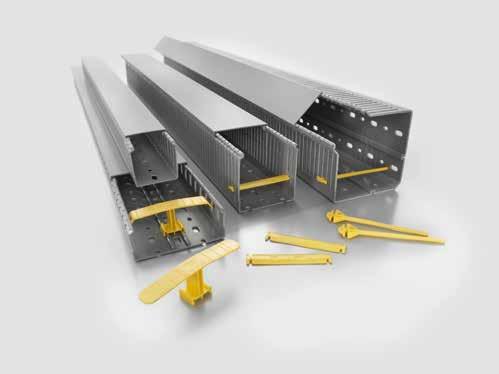

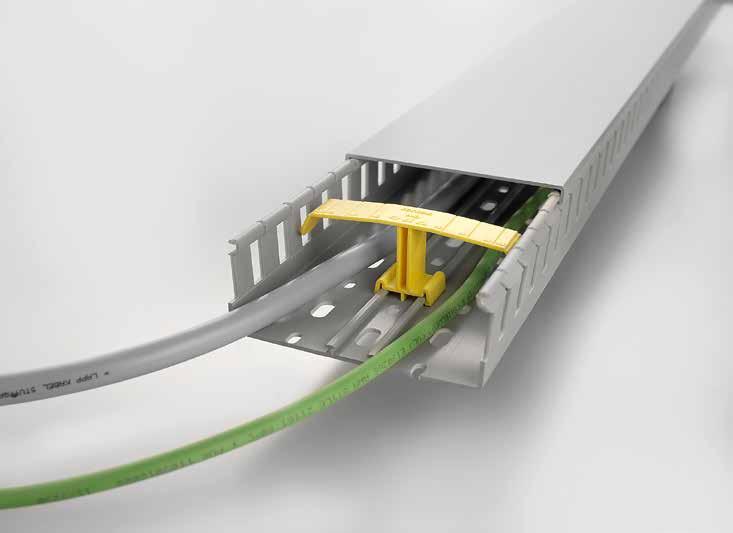

3 Teljes rendszer, amely valós értéket teremt Kábelcsatornák a Weidmüllertől A gyors és egyszerű telepítés, valamint a rugalmas használat révén időt és pénzt takaríthat meg. Kábelcsatornáink széles választékát számos, az igényének megfelelő hasznos tartozék egészíti ki. Rugalmas rendszermegoldás Kábelcsatornáinkkal olyan rugalmas kábelezési rendszert kínálunk, amely tartozékok széles választékából építkezik. Ezek közé tartoznak például a vezetősínek, a rögzítőbilincsek vagy az elválasztók rögzítése. A már telepített vezetékek helyben tartásához vezetékrögzítőket ajánlunk. Tartós és jól használható Előnyök: Átfogó termékkínálat egyetlen gyártótól Kifinomult rendszermegoldás hozzáadott értékkel Kiváló rugalmasság a széles tartozékkínálatnak köszönhetően Kiváló minőségű kábelcsatornáink lehetővé teszik a tartós struktúrák létrehozását és a szekrényen belüli rendezett kábelvezetés megvalósítását. Kiemelkedő stabilitás, minimális csavarodás és a DIN EN szerint precízen kialakított alsó nyílások felgyorsítják és megkönnyítik a telepítés folyamatát. A fedél könnyen felpattintható, könnyen használható reteszelő mechanizmusa pedig garantálja a biztonságos illeszkedést. 3

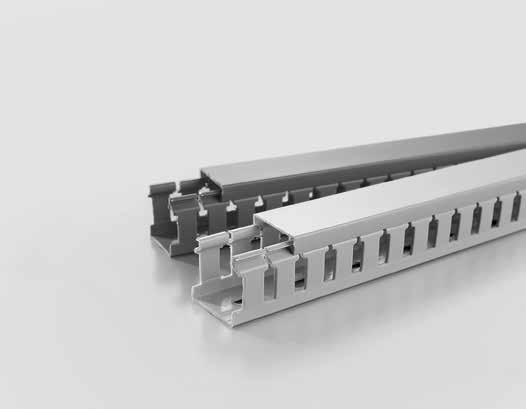

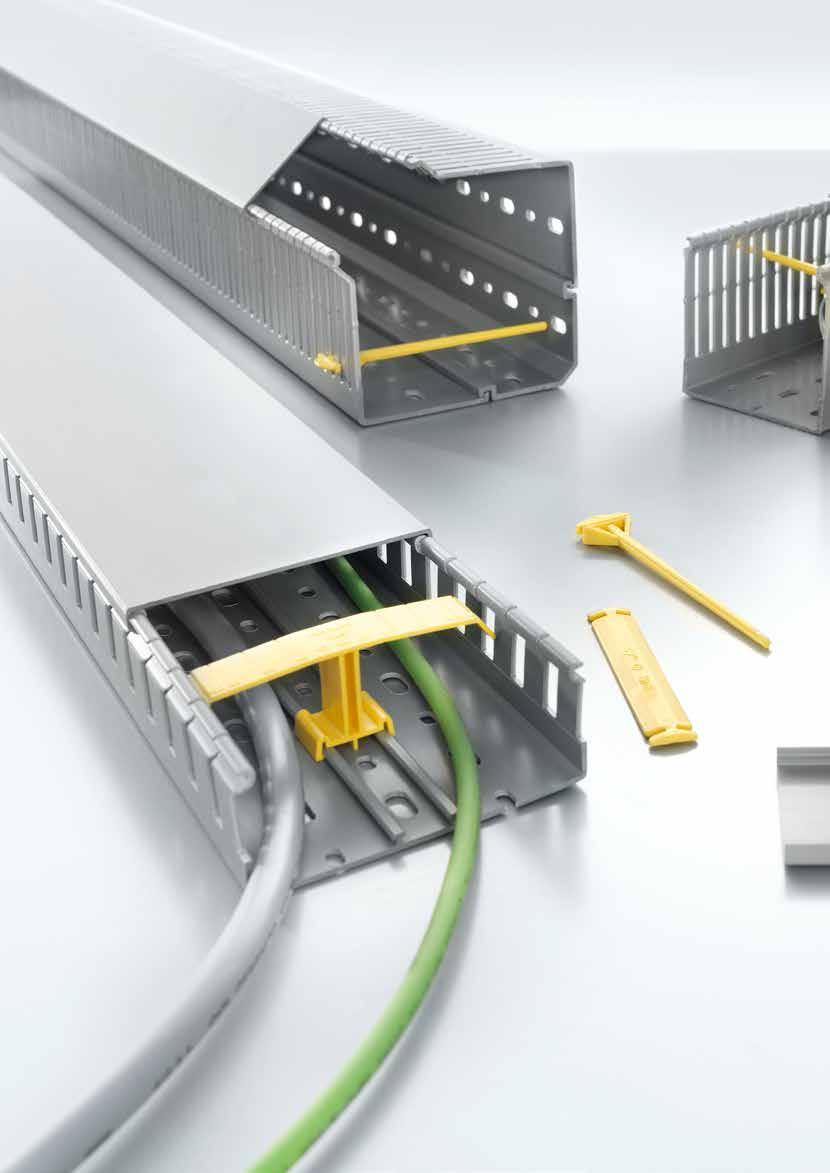

4 A rugalmas és tartós kábelvezetés egyszerű módja Kábelcsatornák teljes választéka egyetlen gyártótól A szekrényen belüli rendezett és rugalmas kábelvezetés nem csupán jó benyomást kelt, de a megfelelő és biztonságos működés alapkövetelménye is. Kábelcsatornáink teljes termékkínálatot alkotnak, amelyet egyetlen forrásból szerezhet be. Használja ki masszív, csavarodásmentes és okos részletekben gazdag kábelcsatornáink által nyújtott előnyöket, és végezze el gyorsan és hatékonyan a telepítést. Kábelvezető rendszereink széles skálájába metrikus kábelcsatornák, DIN kábelcsatornák és sarok kialakítású kábelcsatornák egyaránt tartoznak. A halogénmentes kábelcsatornák nagyobb biztonságot kínálnak a fokozott tűzvédelmet igénylő területeken. Halogén mentes Kábelcsatornák Kábelcsatornáink két alapváltozatban kaphatók: metrikus és DIN. A két típus a hasítékok szélességében és a nyílások távolságában tér el. A vékonyabb hasítékkal ellátott csatornák a kis keresztmetszetű vezetékek és sorkapcsokat tartalmazó alkalmazások esetén előnyösek. A sarokcsatorna kialakítású változatok különösen alkalmasak olyan vezérlőszekrényekben való használatra, ahol csak kevés hely áll rendelkezésre, ugyanakkor nagy mennyiségű kábel vezetését kell megoldani. Halogénmentes kábelcsatornák Halogénmentes kábelcsatornáink magasabb szintű üzembiztonságot nyújtanak, így főként olyan alkalmazásokhoz ajánljuk őket, ahol fokozott tűzvédelemre van szükség. Ezeket elsősorban a közlekedéstechnikában használják, de megtalálhatók az alagútrendszerekben vagy az épület-infrastruktúrában is. Halogénmentes anyagainkra jellemző az alacsony füstképződés, valamint égésük során nem keletkeznek mérgező gázok. 4

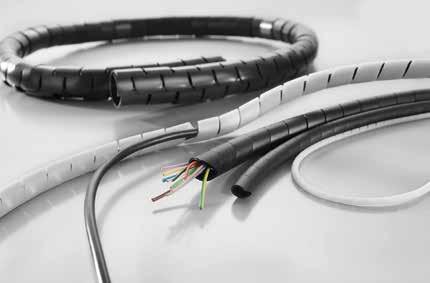

5 Előnyök: Masszív kábelcsatornák csavarodás nélkül Rögzítést segítő huzalrögzítő fülek A DIN EN szerint precízen kialakított alsó nyílások Biztonságosan illeszkedő fedél az optimális reteszelő mechanizmusnak köszönhetően A spirális és hevederes tömlők összetartják és védik a kábeleket. A tartóelemek és elválasztók révén nagyobb fokú rugalmasság és hatékonyság érhető el, ami még egyszerűbbé teszi az összeszerelést. Kábelvédő csatornák A spirális és hevederes tömlők különösen alkalmasak a helytakarékos kábelvezető rendszerek kapcsolókészülékekben és vezérlőszekrényekben történő kiépítéséhez. Ezek az eszközök a kábelek és a vezetékek vezetésére, védelmére és kötegelésére használhatók például a szekrény belseje és az ajtó közötti átmenetben. Tartozékok Praktikus tartozékaink segítségével megakadályozhatja, hogy a már felszerelt kábelek és vezetékek kiessenek a szekrényből. Ezzel egyszerűbbé válik az összeszerelés, és időt takaríthat meg. Az elválasztókkal elkülönítheti egymástól az ugyanabban a csatornában elhelyezett adat- és tápkábeleket. A fedelek tartozékként is kaphatók, és szükség esetén egyedileg rendelhetők. 5

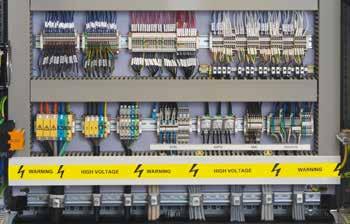

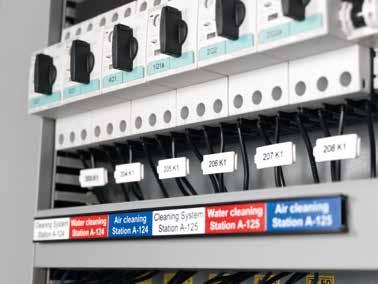

6 A lehető legrugalmasabb tervezés révén világossá és egyszerűvé válik az azonosítás Jelölőmegoldások a Weidmüllertől A szervizelési feladatok során fontos, hogy egyetlen pillantással fel tudjuk mérni a szekrények belső elrendezését. Éppen ezért elengedhetetlen a beszerelt komponensek egyértelmű azonosítása. A MultiMark teljes körű, optimális jelölési megoldásokat kínál, amelyek tökéletesen kiegészítik kábelcsatornáinkat. Szalagolt kiszerelésű MultiMark címkék a gazdaságos és rugalmas jelöléshez, hőnyomtatási lehetőséggel. Az univerzális címkesínek biztonságosan, ragasztó használatával rögzíthetők a kábelcsatornákhoz. MultiMark címkék A THM MultiMark hőnyomtatóval feliratozható, szalagolt kiszerelésű MultiMark címkék kiváló megoldást jelentenek, ha gazdaságos alternatívát keres a hagyományos címkesínek és a speciális címkék kiváltására. A címkék szélessége állandó, hosszuk pedig pontosan, a nyomtatószoftver által létrehozott szövegnek megfelelően állítható be. A nyomtatóhoz csatlakoztatható vágóeszköz a címkéket egyenként a megadott méretre vágja. Ideális a funkciók vagy a sorkapcsok nagy területen történő jelölésére. MultiCard és címkesínek Címkesínjeink ideálisak az átlátható, nagy kontrasztú jelölésekhez, különösen az egymás mellé rendezett moduláris eszközök esetén. Masszív, PVC-ből készült címkesínjeink biztonságosan rögződő MultiCard jelölőkkel vannak felszerelve, amelyek könnyen a helyükre pattinthatók. Előnyök: Kiegészítő információk egyszerű hozzárendelése a berendezésekhez Választható hosszúság, mivel az anyag tekercsben áll rendelkezésre, és az igényeknek megfelelően darabolható Rugalmasság a Weidmüller címkézőrendszerének köszönhetően 6

7 7

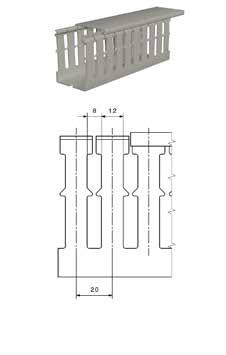

8 Metrikus kábelcsatorna, hasítékszélesség: 8, hasítéktávolság: 12 Anyag Szín Hossz Üzemi hőmérséklet Éghetőségi osztály UL 94 szerint PVC Szürke 2000 mm C V-0 Rendelési szám Típus Magasság Szélesség Hasítékszélesség Hasítékhézag Menny CD 30x25 8/12 30 mm 25 mm 8,00 mm 12,00 mm CD 30x40 8/12 30 mm 40 mm 8,00 mm 12,00 mm CD 30x60 8/12 30 mm 60 mm 8,00 mm 12,00 mm CD 40x25 8/12 40 mm 25 mm 8,00 mm 12,00 mm CD 40x40 8/12 40 mm 40 mm 8,00 mm 12,00 mm CD 40x60 8/12 40 mm 60 mm 8,00 mm 12,00 mm CD 40x80 8/12 40 mm 80 mm 8,00 mm 12,00 mm CD 40x100 8/12* 40 mm 100 mm 8,00 mm 12,00 mm CD 40x120 8/12* 40 mm 120 mm 8,00 mm 12,00 mm CD 60x25 8/12 60 mm 25 mm 8,00 mm 12,00 mm CD 60x40 8/12 60 mm 40 mm 8,00 mm 12,00 mm CD 60x60 8/12 60 mm 60 mm 8,00 mm 12,00 mm CD 60x80 8/12 60 mm 80 mm 8,00 mm 12,00 mm CD 60x100 8/12 60 mm 100 mm 8,00 mm 12,00 mm CD 60x120 8/12* 60 mm 120 mm 8,00 mm 12,00 mm CD 60x150 8/12* 60 mm 150 mm 8,00 mm 12,00 mm CD 60x200 8/12* 60 mm 200 mm 8,00 mm 12,00 mm CD 80x25 8/12 80 mm 25 mm 8,00 mm 12,00 mm CD 80x40 8/12 80 mm 40 mm 8,00 mm 12,00 mm CD 80x60 8/12 80 mm 60 mm 8,00 mm 12,00 mm CD 80x80 8/12 80 mm 80 mm 8,00 mm 12,00 mm CD 80x100 8/12 80 mm 100 mm 8,00 mm 12,00 mm CD 80x120 8/12* 80 mm 120 mm 8,00 mm 12,00 mm CD 80x150 8/12* 80 mm 150 mm 8,00 mm 12,00 mm CD 80x200 8/12* 80 mm 200 mm 8,00 mm 12,00 mm CD 100x25 8/ mm 25 mm 8,00 mm 12,00 mm CD 100x40 8/ mm 40 mm 8,00 mm 12,00 mm CD 100x60 8/ mm 60 mm 8,00 mm 12,00 mm CD 100x80 8/12* 100 mm 80 mm 8,00 mm 12,00 mm CD 100x100 8/12* 100 mm 100 mm 8,00 mm 12,00 mm CD 100x120 8/12* 100 mm 120 mm 8,00 mm 12,00 mm CD 100x150 8/12* 100 mm 150 mm 8,00 mm 12,00 mm CD 100x200 8/12* 100 mm 200 mm 8,00 mm 12,00 mm CD 150x100 8/ mm 100 mm 8,00 mm 12,00 mm 4 * padlócsatornával, lásd 17. oldal 8

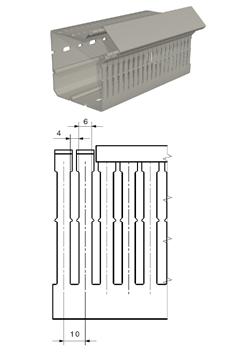

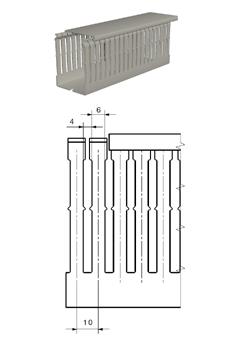

9 Metrikus kábelcsatorna, hasítékszélesség: 4, hasítéktávolság: 6 Anyag Szín Hossz Üzemi hőmérséklet Éghetőségi osztály UL 94 szerint PVC Szürke 2000 mm C V-0 Rendelési szám Típus Magasság Szélesség Hasítékszélesség Hasítékhézag Menny CD 17x15 4/6 17 mm 15 mm 4,00 mm 6,00 mm CD 30x15 4/6 30 mm 15 mm 4,00 mm 6,00 mm CD 30x25 4/6 30 mm 25 mm 4,00 mm 6,00 mm CD 40x15 4/6 40 mm 15 mm 4,00 mm 6,00 mm CD 40x25 4/6 40 mm 25 mm 4,00 mm 6,00 mm CD 40x40 4/6 40 mm 40 mm 4,00 mm 6,00 mm CD 40x60 4/6 40 mm 60 mm 4,00 mm 6,00 mm CD 40x80 4/6 40 mm 80 mm 4,00 mm 6,00 mm CD 60x25 4/6 60 mm 25 mm 4,00 mm 6,00 mm CD 60x40 4/6 60 mm 40 mm 4,00 mm 6,00 mm CD 60x60 4/6 60 mm 60 mm 4,00 mm 6,00 mm CD 60x80 4/6 60 mm 80 mm 4,00 mm 6,00 mm CD 60x100 4/6 60 mm 100 mm 4,00 mm 6,00 mm CD 60x120 4/6* 60 mm 120 mm 4,00 mm 6,00 mm CD 80x25 4/6 80 mm 25 mm 4,00 mm 6,00 mm CD 80x40 4/6 80 mm 40 mm 4,00 mm 6,00 mm CD 80x60 4/6 80 mm 60 mm 4,00 mm 6,00 mm CD 80x80 4/6 80 mm 80 mm 4,00 mm 6,00 mm CD 80x100 4/6 80 mm 100 mm 4,00 mm 6,00 mm CD 80x120 4/6* 80 mm 120 mm 4,00 mm 6,00 mm CD 100x25 4/6 100 mm 25 mm 4,00 mm 6,00 mm CD 100x40 4/6 100 mm 40 mm 4,00 mm 6,00 mm CD 100x60 4/6 100 mm 60 mm 4,00 mm 6,00 mm CD 100x80 4/6* 100 mm 80 mm 4,00 mm 6,00 mm CD 100x100 4/6* 100 mm 100 mm 4,00 mm 6,00 mm CD 100x120 4/6* 100 mm 120 mm 4,00 mm 6,00 mm 4 * padlócsatornával, lásd 18. oldal Metrikus sarok-kábelcsatorna, hasítékszélesség: 4, hasítéktávolság: 6 Anyag Szín Hossz Üzemi hőmérséklet Éghetőségi osztály UL 94 szerint PVC Szürke 2000 mm C V-0 Rendelési szám Típus Magasság Szélesség Hasítékszélesség Hasítékhézag Menny CD-COD 90x90 4/6 90 mm 90 mm 4,00 mm 6,00 mm CD-COD 110x110 4/6 110 mm 110 mm 4,00 mm 6,00 mm 8 9

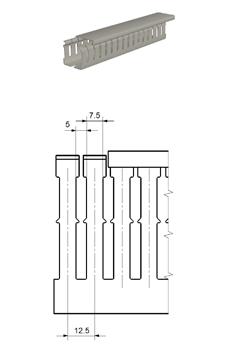

10 DIN kábelcsatorna, hasítékszélesség: 5, hasítéktávolság: 7,5 Anyag Szín Hossz Üzemi hőmérséklet Éghetőségi osztály UL 94 szerint PVC Szürke 2000 mm C V-0 Rendelési szám Típus Magasság Szélesség Hasítékszélesség Hasítékhézag Menny CD 25x25 5/7,5 25 mm 25 mm 5,00 mm 7,50 mm CD 37,5x25 5/7,5 37,5 mm 25 mm 5,00 mm 7,50 mm CD 37,5x37,5 5/7,5 37,5 mm 37,5 mm 5,00 mm 7,50 mm CD 50x25 5/7,5 50 mm 25 mm 5,00 mm 7,50 mm CD 50x37,5 5/7,5 50 mm 37,5 mm 5,00 mm 7,50 mm CD 50x50 5/7,5 50 mm 50 mm 5,00 mm 7,50 mm CD 50x75 5/7,5 50 mm 75 mm 5,00 mm 7,50 mm CD 50x100 5/7,5 50 mm 100 mm 5,00 mm 7,50 mm CD 75x25 5/7,5 75 mm 25 mm 5,00 mm 7,50 mm CD 75x37,5 5/7,5 75 mm 37,5 mm 5,00 mm 7,50 mm CD 75x50 5/7,5 75 mm 50 mm 5,00 mm 7,50 mm CD 75x75 5/7,5 75 mm 75 mm 5,00 mm 7,50 mm CD 75x100 5/7,5 75 mm 100 mm 5,00 mm 7,50 mm CD 75x125 5/7,5 75 mm 125 mm 5,00 mm 7,50 mm 6 Halogénmentes kábelcsatorna, világosszürke, hasítékszélesség: 5, hasítéktávolság: 7,5 Anyag Szín Hossz Üzemi hőmérséklet Éghetőségi osztály UL 94 szerint PC Világosszürke 2000 mm C V-0 Halogén mentes Rendelési szám Típus Magasság Szélesség Hasítékszélesség Hasítékhézag Menny CD-HF 25x25 5/7,5 L 25 mm 25 mm 5,00 mm 7,50 mm CD-HF 37,5x25 5/7,5 L 37,5 mm 25 mm 5,00 mm 7,50 mm CD-HF 37,5x37,5 5/7,5 L 37,5 mm 37,5 mm 5,00 mm 7,50 mm CD-HF 50x25 5/7,5 L 50 mm 25 mm 5,00 mm 7,50 mm CD-HF 50x37,5 5/7,5 L 50 mm 37,5 mm 5,00 mm 7,50 mm CD-HF 50x50 5/7,5 L 50 mm 50 mm 5,00 mm 7,50 mm CD-HF 50x75 5/7,5 L 50 mm 75 mm 5,00 mm 7,50 mm CD-HF 50x100 5/7,5 L 50 mm 100 mm 5,00 mm 7,50 mm CD-HF 75x25 5/7,5 L 75 mm 25 mm 5,00 mm 7,50 mm CD-HF 75x37,5 5/7,5 L 75 mm 37,5 mm 5,00 mm 7,50 mm CD-HF 75x50 5/7,5 L 75 mm 50 mm 5,00 mm 7,50 mm CD-HF 75x75 5/7,5 L 75 mm 75 mm 5,00 mm 7,50 mm CD-HF 75x100 5/7,5 L 75 mm 100 mm 5,00 mm 7,50 mm CD-HF 75x125 5/7,5 L 75 mm 125 mm 5,00 mm 7,50 mm 6 10

11 Halogénmentes kábelcsatorna, sötétszürke, hasítékszélesség: 5, hasítéktávolság: 7,5 Anyag Szín Hossz Üzemi hőmérséklet Éghetőségi osztály UL 94 szerint PPE + PS sötétszürke 2000 mm C V-0 Halogén mentes Rendelési szám Típus Magasság Szélesség Hasítékszélesség Hasítékhézag Menny CD-HF 25x25 5/7,5 D 25 mm 25 mm 5,00 mm 7,50 mm CD-HF 37,5x25 5/7,5 D 37,5 mm 25 mm 5,00 mm 7,50 mm CD-HF 37,5x37,5 5/7,5 D 37,5 mm 37,5 mm 5,00 mm 7,50 mm CD-HF 50x25 5/7,5 D 50 mm 25 mm 5,00 mm 7,50 mm CD-HF 50x37,5 5/7,5 D 50 mm 37,5 mm 5,00 mm 7,50 mm CD-HF 50x50 5/7,5 D 50 mm 50 mm 5,00 mm 7,50 mm CD-HF 50x75 5/7,5 D 50 mm 75 mm 5,00 mm 7,50 mm CD-HF 50x100 5/7,5 D 50 mm 100 mm 5,00 mm 7,50 mm CD-HF 75x25 5/7,5 D 75 mm 25 mm 5,00 mm 7,50 mm CD-HF 75x37,5 5/7,5 D 75 mm 37,5 mm 5,00 mm 7,50 mm CD-HF 75x50 5/7,5 D 75 mm 50 mm 5,00 mm 7,50 mm CD-HF 75x75 5/7,5 D 75 mm 75 mm 5,00 mm 7,50 mm CD-HF 75x100 5/7,5 D 75 mm 100 mm 5,00 mm 7,50 mm CD-HF 75x125 5/7,5 D 75 mm 125 mm 5,00 mm 7,50 mm 6 Kábelcsatorna, padlócsatorna Anyag Szín Hossz Üzemi hőmérséklet Éghetőségi osztály UL 94 szerint PVC Szürke 2000 mm C V-0 Rendelési szám Típus Magasság Szélesség Hasítékszélesség Hasítékhézag Menny CD-BO 40x60 4/6 40 mm 60 mm 4,00 mm 6,00 mm CD-BO 40x60 8/12 40 mm 60 mm 8,00 mm 12,00 mm CD-BO 40x80 4/6 40 mm 80 mm 4,00 mm 6,00 mm CD-BO 40x80 8/12 40 mm 80 mm 8,00 mm 12,00 mm CD-BO 60x40 4/6 60 mm 40 mm 4,00 mm 6,00 mm CD-BO 60x40 8/12 60 mm 40 mm 8,00 mm 12,00 mm CD-BO 60x60 4/6 60 mm 60 mm 4,00 mm 6,00 mm CD-BO 60x60 8/12 60 mm 60 mm 8,00 mm 12,00 mm CD-BO 60x80 4/6 60 mm 80 mm 4,00 mm 6,00 mm CD-BO 60x80 8/12 60 mm 80 mm 8,00 mm 12,00 mm CD-BO 60x100 4/6 60 mm 100 mm 4,00 mm 6,00 mm CD-BO 60x100 8/12 60 mm 100 mm 8,00 mm 12,00 mm CD-BO 80x40 4/6 80 mm 40 mm 4,00 mm 6,00 mm CD-BO 80x40 8/12 80 mm 40 mm 8,00 mm 12,00 mm CD-BO 80x60 4/6 80 mm 60 mm 4,00 mm 6,00 mm CD-BO 80x60 8/12 80 mm 60 mm 8,00 mm 12,00 mm CD-BO 80x80 4/6 80 mm 80 mm 4,00 mm 6,00 mm CD-BO 80x80 8/12 80 mm 80 mm 8,00 mm 12,00 mm CD-BO 80x100 4/6 80 mm 100 mm 4,00 mm 6,00 mm CD-BO 80x100 8/12 80 mm 100 mm 8,00 mm 12,00 mm 8 11

12 Tartozékok, kábelcsatorna-fedél Anyag Hossz Üzemi hőmérséklet Éghetőségi osztály UL 94 szerint PVC 2000 mm C V-0 Rendelési szám Típus Szélesség Szín Menny CD-LID mm Szürke CD-LID mm Szürke CD-LID 37,5 37,5 mm Szürke CD-LID mm Szürke CD-LID mm Szürke CD-LID mm Szürke CD-LID mm Szürke CD-LID mm Szürke CD-LID mm Szürke CD-LID mm Szürke CD-LID mm Szürke CD-LID mm Szürke CD-LID mm Szürke 1 Tartozékok, halogénmentes kábelcsatorna-fedél Anyag Hossz Üzemi hőmérséklet Éghetőségi osztály UL 94 szerint PC 2000 mm C V-0 Halogén mentes Rendelési szám Típus Szélesség Szín Menny CD-LID 25 L 25 mm Világosszürke CD-LID 37,5 L 37,5 mm Világosszürke CD-LID 50 L 50 mm Világosszürke CD-LID 75 L 75 mm Világosszürke CD-LID 100 L 100 mm Világosszürke CD-LID 125 L 125 mm Világosszürke 1 Tartozékok, halogénmentes kábelcsatorna-fedél Anyag Hossz Üzemi hőmérséklet Éghetőségi osztály UL 94 szerint PPE + PS 2000 mm C V-0 Halogén mentes Rendelési szám Típus Szélesség Szín Menny CD-LID 25 D 25 mm sötétszürke CD-LID 37,5 D 37,5 mm sötétszürke CD-LID 50 D 50 mm sötétszürke CD-LID 75 D 75 mm sötétszürke CD-LID 100 D 100 mm sötétszürke CD-LID 125 D 125 mm sötétszürke 1 12

13 Kábelcsatorna-tartozékok, tartóelemek Anyag Üzemi hőmérséklet Éghetőségi osztály UL 94 szerint Poliamid 6 (PA 6) C HB Rendelési szám Típus Terméktípus Szín Hossz Menny CD-RETA 60 Kábelcsatorna, T formájú kötegelő Sárga CD-RETA 40 Kábelcsatorna, T formájú kötegelő Sárga CD-RETT Kábelcsatorna-kötegelő, kar Sárga CD-RET 80 Kábelcsatorna-kötegelő Sárga CD-RET 60 Kábelcsatorna-kötegelő Sárga CD-RET 40 Kábelcsatorna-kötegelő Sárga CD-RET 125 Kábelcsatorna-kötegelő Sárga CD-RET 100/120 Kábelcsatorna-kötegelő Sárga 250 Kábelcsatorna-tartozékok, elválasztók Anyag Üzemi hőmérséklet Éghetőségi osztály UL 94 szerint PVC C V-0 Rendelési szám Típus Terméktípus Szín Hossz Menny CD-SCCV Kábelcsatorna, csavaros fedél Szürke CD-SE 80 Kábelcsatorna, elválasztó Szürke 1000 mm CD-SE 60 Kábelcsatorna, elválasztó Szürke 1000 mm CD-SE 40/2 Kábelcsatorna, elválasztó Szürke 1000 mm CD-SE 40 Kábelcsatorna, elválasztó Szürke 1000 mm CD-SE 100 Kábelcsatorna, elválasztó Szürke 1000 mm 16 Tartozékok, szegecsek és feszítőszegecs-szerszám Anyag Magasság Átmérő Tömeg Alumínium 224 mm 34 mm 142 g Rendelési szám Típus Terméktípus Furatátmérő Szín Menny RXRV-T 6,5 Feszítőszegecs-szerszám 6,5 mm Ezüst, fekete RXRV-T 4,5 Feszítőszegecs-szerszám 4,5 mm Ezüst, zöld 4 Tartozékok Rendelési szám Típus Terméktípus Furatátmérő Szín Menny RXRV 6,5 Feszítőszegecs 6,5 mm Fekete RXRV 4,5 Feszítőszegecs 4,5 mm Zöld

14 Kábelcsatorna-vágókészülék Tömeg Szélesség Magasság Mélység g 280 mm 285 mm 290 mm Rendelési szám Típus Terméktípus Maximális vágási szélesség Menny VKSW Kábelcsatorna-vágókészülék 125 mm 1 Tartozékok, kábelcsatorna-jelölő Anyag Üzemi hőmérséklet Éghetőségi osztály UL 94 szerint PVC C V-0 Rendelési szám Típus Terméktípus Magasság Szín Hossz Menny CD-LBK Kábelcsatorna, címkesínkészlet 30 mm Sárga, szürke 1000 mm CD-LBH Kábelcsatorna, címkesíntartó 30 mm Sárga 25 mm CD-LB Kábelcsatorna, címkesín 15 mm Szürke 1000 mm 150 Tartozékok Rendelési szám Típus Terméktípus Magasság Szín Hossz Menny EL 12 MM GE 30M Készülékjelölők 12 mm Sárga mm EL 12 MM SI 30M Készülékjelölők 12 mm Ezüst mm EL 12 MM WS 30M Készülékjelölők 12 mm Fehér mm 1 CC-RAIL 1000 Anyag Üzemi hőmérséklet Éghetőségi osztály UL 94 szerint Változat PVC C V-0 Öntapadós Rendelési szám Típus Terméktípus Szélesség Szín Magasság Menny CC-RAIL 1000 Tartozékok 17 mm Fekete 1000 mm 1 Tartozékok Rendelési szám Típus Terméktípus Szélesség Szín Magasság Menny CC 15/17 MC NE WS Készülékjelölők 17 mm Fehér 15 mm CC 15/27 MC NE WS Készülékjelölők 27 mm Fehér 15 mm CC 15/49 MC NE WS Készülékjelölők 49 mm Fehér 15 mm CC 15/60 MC NE WS Készülékjelölők 60 mm Fehér 15 mm CC-RAIL TRANSPARENT1000 Fedél 19 mm Áttetsző 1000 mm 1 14

15 SCHS 2 Anyag Üzemi hőmérséklet Éghetőségi osztály UL 94 szerint Változat PVC C V-0 Öntapadós Rendelési szám Típus Terméktípus Szélesség Szín Magasság Menny SCHS2 K Tartozékok 8 mm Fekete 1000 mm 1 Tartozékok Rendelési szám Típus Terméktípus Szélesség Szín Magasság Menny ESG 8/17 SYS PRO M WS Készülékjelölők 8 mm Fehér 17 mm DEK 5/5 MC NE WS Sorkapocsjelölő 5 mm Fehér 5 mm WS 8/5 MC NE WS Sorkapocsjelölő 5 mm Fehér 8 mm 720 SCHS 3 + SCHS 4 Anyag Üzemi hőmérséklet Éghetőségi osztály UL 94 szerint Változat PVC C V-0 Öntapadós Rendelési szám Típus Terméktípus Szélesség Szín Magasság Menny SCHS3 K Tartozékok 10 mm Fekete 1000 mm SCHS4 K Tartozékok 10 mm Szürke 1000 mm 1 Tartozékok Rendelési szám Típus Terméktípus Szélesség Szín Magasság Menny ESG 7/20 SIRIUS MC NE GE Készülékjelölők 7 mm Sárga 20 mm 200 Rugalmas kábelcsatorna Anyag Szín Hossz Üzemi hőmérséklet Éghetőségi osztály UL 94 szerint PA Szürke (RAL 7001-hoz hasonló) C V-0 Rendelési szám Típus Magasság Szélesség Hasítékszélesség Hasítékhézag Menny CD-FLEX 12,5x12,5 12,5 mm 12,5 mm 5,00 mm 7,50 mm CD-FLEX 20x20 20 mm 20 mm 5,00 mm 7,50 mm CD-FLEX 30x30 30 mm 30 mm 5,00 mm 7,50 mm CD-FLEX 40x40 40 mm 40 mm 5,00 mm 7,50 mm 50 15

16 Kábelvédő, tömlőtekercs Anyag Üzemi hőmérséklet Éghetőségi osztály UL 94 szerint Polietilén C V-2 Rendelési szám Típus Névleges átmérő Köteg átmérője Szín Hossz Menny CBSH-SP 8-70/100 T 6 mm mm Áttetsző mm CBSH-SP 8-70/100 B 6 mm mm fekete, RAL mm CBSH-SP 5-50/200 V2 T 4,2 mm mm Áttetsző mm CBSH-SP 5-50/200 T 4,2 mm mm Áttetsző mm CBSH-SP 5-50/200 B 4,2 mm mm fekete, RAL mm CBSH-SP 2-12/400 V2 T 1,5 mm mm Áttetsző mm CBSH-SP 2-12/400 T 1,5 mm mm Áttetsző mm CBSH-SP 2-12/400 B 1,5 mm mm fekete, RAL mm CBSH-SP /60 T 11,6 mm mm Áttetsző mm CBSH-SP /100 V2 T 9,6 mm mm Áttetsző mm CBSH-SP /100 T 9,6 mm mm Áttetsző mm CBSH-SP /100 B 9,6 mm mm fekete, RAL mm CBSH-SP /100 V2 T 7,6 mm mm Áttetsző mm CBSH-SP /100 T 7,6 mm mm Áttetsző mm CBSH-SP /100 B 7,6 mm mm fekete, RAL mm 1 Kábelvédő tömlő és eszközök Anyag Üzemi hőmérséklet Éghetőségi osztály UL 94 szerint Polipropilén C HB Rendelési szám Típus Névleges átmérő Köteg átmérője Szín Hossz Menny CBSH 8/100 8 mm 8 mm fekete, RAL mm CBSH 25/20 25 mm 25 mm fekete, RAL mm CBSH 20/30 20 mm 20 mm fekete, RAL mm CBSH 15/50 15 mm 15 mm fekete, RAL mm 1 Tartozékok Rendelési szám Típus Terméktípus Átmérő Szín Menny CBSH-T 8 Kábelvédő tömlő-eszköz 8 Zöld CBSH-T 15 Kábelvédő tömlő-eszköz 15 Zöld CBSH-T 20 Kábelvédő tömlő-eszköz 20 Zöld CBSH-T 25 Kábelvédő tömlő-eszköz 25 Zöld 5 Szövettel megerősített kábelvédő tömlő Anyag Üzemi hőmérséklet Éghetőségi osztály UL 94 szerint Polietilén-tereftalát, PET C HB Rendelési szám Típus Névleges átmérő Köteg átmérője Szín Hossz Menny CBSH-FB 5-10/200 5 mm mm Ezüstszürke mm CBSH-FB 10-18/ mm mm Ezüstszürke mm CBSH-FB 20-30/ mm mm Ezüstszürke mm CBSH-FB 30-45/ mm mm Ezüstszürke mm CBSH-FB 50-75/50 50 mm mm Ezüstszürke mm 1 16

17 Az alul található furatok mérete, metrikus kábelcsatorna, hasítékszélesség: 8, hasítéktávolság: 12 Alsó sínek, metrikus kábelcsatorna, hasítékszélesség: 8, hasítéktávolság: 12 ➀ ➁ ➂ Rendelési szám Típus Magasság Szélesség Az alsó sínek száma Ábra CD-BO 40x60 8/ CD-BO 40x80 8/ CD-BO 60x40 8/ CD-BO 60x60 8/ CD-BO 60x80 8/ CD-BO 60x100 8/ CD-BO 80x40 8/ CD-BO 80x60 8/ CD-BO 80x80 8/ CD-BO 80x100 8/ CD 40x100 8/ CD 40x120 8/ CD 60x120 8/ CD 60x150 8/ CD 60x200 8/ CD 80x120 8/ CD 80x150 8/ CD 80x200 8/ CD 100x80 8/ CD 100x100 8/ CD 100x120 8/ CD 100x150 8/ CD 100x200 8/

18 Az alul található furatok mérete, metrikus kábelcsatorna, hasítékszélesség: 4, hasítéktávolság: 6 Alsó sínek, metrikus kábelcsatorna, hasítékszélesség: 4, hasítéktávolság: 6 ➀ ➁ Rendelési szám Típus Magasság Szélesség Az alsó sínek száma Ábra CD-BO 40x60 4/ CD-BO 40x80 4/ CD-BO 60x40 4/ CD-BO 60x60 4/ CD-BO 60x80 4/ CD-BO 60x100 4/ CD-BO 80x40 4/ CD-BO 80x60 4/ CD-BO 80x80 4/ CD-BO 80x100 4/ CD 60x120 4/ CD 80x120 4/ CD 100x80 4/ CD 100x100 4/ CD 100x120 4/

19 Az alul található furatok mérete, metrikus kábelcsatorna, hasítékszélesség: 5, hasítéktávolság: 7,5 19
