1 1 EU kompatibilis VGT 2. vízmegtartás Belterületi vízkészlet gazdálkodás Mederszelvény biztosítás, szikkasztás, vízvisszatartás, vízkormányzás és résátereszek vasbeton elemei

2 (röviden: CSOMIÉP Kft.) A vállalkozás rövid története A -t 1989-ben alapította hat állami vállalat és két magánszemély, ma a Kft. négy magyar szakmai befektető tulajdonában van. A Kft. nevéből adódóan a CSOMIÉP, mint alapító nagy építőipari vállalatra, a Beton a szakterületünk alapanyagára, míg a Melioráció az alapítás idejében a fő tevékenységi területünkre mint a vízrendezés országos műszaki fejlesztés gesztorára utal. Tevékenységi körünk az időn folyamán kibővült csatornázó elemek, út- és vasútépítési elemek, mezőgazdaságban és a környezetvédelem területén használatos előregyártott vasbeton elemekkel. Első és legfontosabb célunk, a megrendelőink, vevőink legteljesebb megelégedettsége. Ezt a szigorú minőségellenőrzéssel, a megbízható termékeinkkel tudjuk folyamatosan fenntartani. Társaságunknál önálló minőségellenőrzési csoport működik független minőségellenőrzési vezetővel, akkreditációs szintnek megfelelő felszereltségű betonvizsgáló laboratóriummal. Társaságunk ISO 9001 és ISO 14001, NATO Beszállításra Alkalmas minősítéssel rendelkezik, valamint az országban elsőként érte el a Minősített Kamrai Vállalkozás címet. Valamennyi termékünk ÉME engedéllyel, illetve CE minősítéssel rendelkezik, ami szakterületünkön egyedülálló. Társaságunk munkáját, termékeink minőségét a piac szereplői mellett, a szakma is elismeri. A teljesség igénye nélkül Társaságunk 2003, 2004, 2007 években elnyerte az Üzlet & Siker Minősített vállalkozása díjat, 2006-ban és 2009-ben Presztízs Díjat. Üzleti etikai díj pályázaton 2. helyezést ért el. A cég igazgató tulajdonosa 2002-ben és 2010-ben az év vállalkozója címet kapta meg. eink és termékcsaládjaink 2007, 2009, 2010 években akat és Minőség Háza Díjakat nyertek ben elnyerték a Növénytermesztésért I. helyezés díját is. Főbb termékcsaládjaink Vízépítés területén könnyített árok- és mederburkoló elemcsalád, dombvidéki vízrendezéshez támfalas mederburkoló elemek; energiatörővel ellátott speciális elemek; rézsűburkolatok; TB jelű árok- és meder elemcsalád; kiselemes árokburkoló elemcsalád; padkafolyókák; vasbeton keretelemek, ikerkeretelemek; nagyszelvényű speciális kertelemek; magura elem; hódcsövek; csövek; átereszek; vízkormányzó műtárgyak; kitorkoló fejek; előfejek; hódaknák; tiltós műtárgyak. Csatornázás területén gravitációs vízelvezetés 80-as és 100-as aknarendszerek; magasítók; szűkítők; nyomott és vákuumos szennyvízelvezetés aknaelemei; házi bekötő és víznyelő aknák elemei; WUM típusú szennyvízátemelő aknák. Útépítés területén forgalombiztonsági New Jersey elemek; szalagkorlát megfogó elemek; útpálya víztelenítéséhez padkafolyókák, víznyelő aknák, rézsű surrantók, és rézsűburkolatok; nagyszelvényű csövek, átereszek, speciális keretelemek és támfalas mederelemek, átjáró elemek gyalogos és könnyű forgalomra 12,5 m nettó fesztávolságig; távközlési rendszerekhez kábelcsatorna elemek, vasbeton elosztó szekrények, ideiglenes út építésére alkalmas útlapok. Környezetvédelemhez zajvédő falak; olaj- iszapfogó műtárgyak; hüllő- és kisállat átjárók, nagyméretű vasbetonaknák, ideiglenes veszélyes hulladék tárolók. Mezőgazdasági és ipari tárolókhoz támfalak 1,0-től 4,8 méter magasságig. Támfalaink depóniák, anyagtárolók, mezőgazdasági tárolók, árvízvédelmi támfalak és védőfalak építésére alkalmazása, egyoldali és kétoldali terhelésre T, illetve L és LT szelvényű szögtámfal megoldásokkal. Vasútépítés használatos előregyártott betonelem fejlesztéseket 2006-ban kezdtük meg. Több termékcsaládot fejlesztettünk ki, többek között a pályázat tárgyát képező vasúti kerethíd keretelem család, a peronelem család, a kábelcsatorna elem család, a támfalas CSOMIÉP-Mócsán béléselem család, a teherelosztó és kiegyenlítő lemezek. Szolgáltatások Társaságunk egyes termékeit nemcsak gyártja és forgalomba hozza, hanem azokat be is építi (New Jersey elemek; ideiglenes útépítési elemek; WUM aknarendszerek; támfalak). Egyes termékeit bérbe is adja (New Jersey elemek; ideiglenes útépítési útlapok, támfalak). Kevertbeton értékesítés mennyiségtől függően, telephelyi kiszolgálást, mixeres helyszínre szállítást és betonpumpás bedolgozást is biztosítunk. Betongyárunk az ÉMI által kiadott Üzemi Gyártásellenőrzési Tanúsítvánnyal rendelkezik. Kereskedelem 2000-től látjuk el a SIKA és PCI rendszerek területi képviseletét, 1998-tól fürdőszoba berendezések kis- és nagykereskedelmét is végezzük tól a HAURATON ország Kft. alföldi képviseletét is ellátjuk.

3 3 Tartalomjegyzék 1. Trapézszelvényű árokburkolók 1.1 Trapézszelvényű könnyített árokburkolók zárt felülettel Áttört falu trapéz szelvényű árokburkolók szikkasztáshoz és rétegvíz elvezetéshez Késleltetett lefolyású trapézszelvényű árokburkolók Trapézszelvényű árokburkolók Trapézszelvényű préselt tevhnológiával készült árokburkolók 6 2. TB jelű árokburkolók 2.1 TB jelű bordás fedlapozható árokburkolók Rétegvíz elvezetős és szikkasztásos TB árokburkolók TB elemek méretválasztéka belterületi alkalmazás esetén 8 3. Támfalas árokburkolók 3.1 Támfalas árokburkolók zárt felülettel Rétegvíz elvezetésére alkalmas támfalas elemek Utólag támfalazható keretelem résátereszek Utólag támfalazható Omega résfolyókák Átereszek és átereszek végelemei 4.1 CSOMIÉP-résátereszek Szakaszoló tiltós támelem résátereszekhez Tiltós kitorkoló fej Tiltós kitorkoló fej Aknás tiltóval ellátott végelemek Hódakna Vízkormányzó műtárgy keretelemből Barát típusú zsilip Tömbös csővég Kitorkolófejek Szárnyas előfej Támelem Vasalatlan betoncsövek Vasalt csövek (Hódcsövek) Normál keretelemek és előfejeik Magura elemek Padkafolyókák 5.1 Préselt padkafolyókák Öntött padkafolyókák Meder- és partvédő elemek 6.1 Összefüzhető kiselemek 21

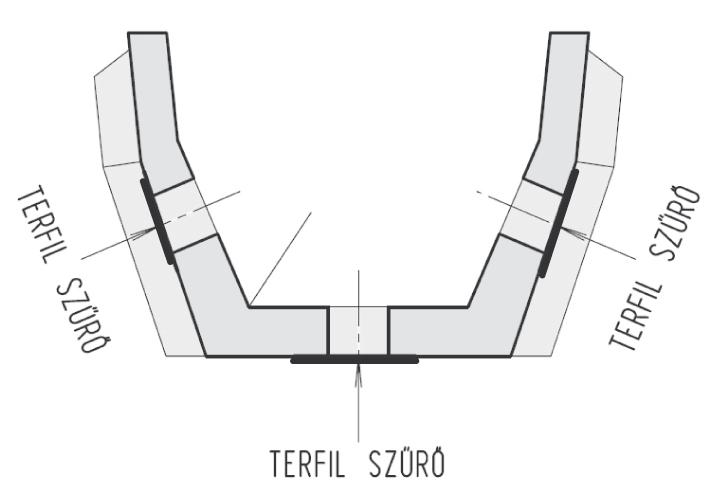

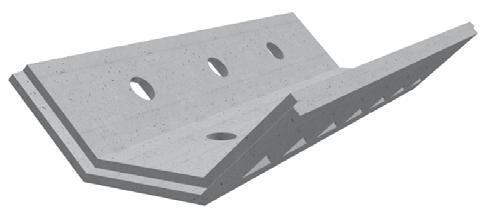

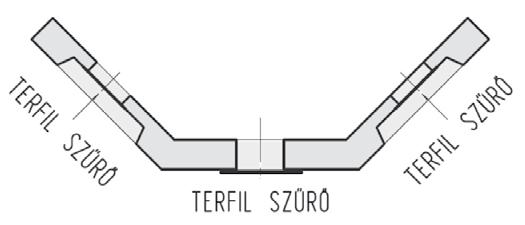

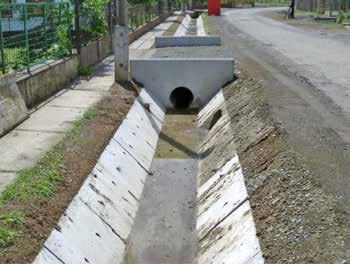

4 Trapézszelvényű árokburkolók 1.1 Trapézszelvényű könnyített árokburkolók zárt felülettel, normál típus: 1:1, 2:1, 1:1,5 rézsűvel elemhossz: 2,00 m (1,00 m) 1.2 Áttört falu trapéz szelvényű árokburkolók szikkasztáshoz és rétegvíz elvezetéshez: 1:1; 2:1; 1:1,5 rézsűvel elemhossz: 2,00 m (1,00 m) Az áttörések mérete, alakja, száma tetszés szerint változtatható, terfil szűrővel készül!

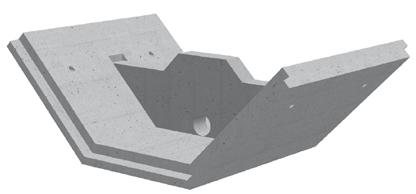

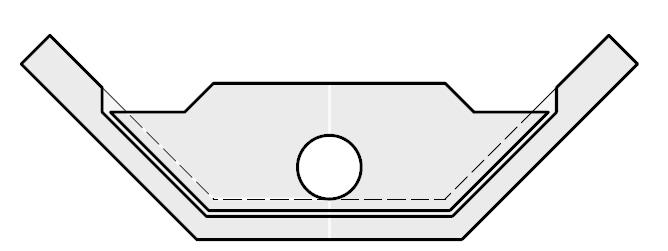

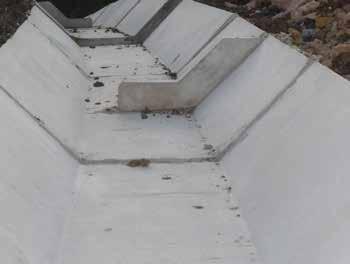

5 Késleltetett lefolyású trapézszelvényű árokburkolók 1:1, 2:1, 1:1,5 rézsűvel Víz visszatartó küszöbbel ellátott trapézszelvényű árokburkoló elemhossz: 1,00 m Víz iránytörő fogakkal ellátott trapézszelvényű árokburkoló elemhossz: 2,00 m

6 Trapézszelvényű árokburkolók méretválasztéka és vízszállító kapacitás maximuma 1.4 Trapézszelvényű préselt technológiával készült árokburkolók méretválasztéka vízszállító kapacitás maximuma A termékek nem láthatóak el rétegvizek elvezetésére és szikkasztásra alkalmas áttörésekkel valamint nem láthatóak el vízvisszatartó küszöbbel és vízíránytörő foggal!

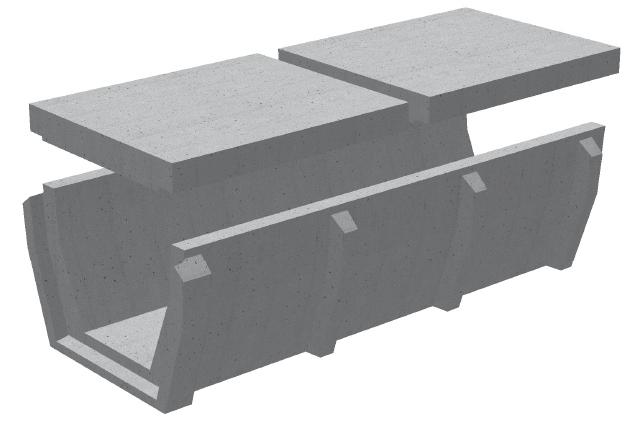

7 TB jelű bordás fedlapozható árokburkolók 2.1 TB jelű bordás fedlapozható árokburkolók Normál típusú bordás mederburkoló 5t és 10t terhelésre jellemző keresztmetszet: elemhossz: 2,00 m 2.2 Szikkasztáshoz, rétegvíz elvezetéshez Áttört falú típusú bordás mederburkoló 5t és 10t terhelésre jellemző keresztmetszet: elemhossz: 2,00 m

8 TB elemek méretválasztéka belterületi alkalmazás esetén

9 Támfalas árokburkolók 3.1 Támfalas árokburkolók zárt felülettel

10 Rétegvíz elvezetésére alkalmas támfalas elemek

11 Utólag támfalazható keretelemek és résátereszek jellemző keresztmetszet Keretelem: B: H: h1: h: kg/m: / Talpbeton: 36,5 kg/elem Keretelem: B: H: h1: h: kg/m: / Talpbeton: 40,5 kg/elem Keretelem: B: H: h1: h: kg/m: / Talpbeton: 32,5 kg/elem Keretelem: B: H: h1: h: kg/m: / Talpbeton: 36,5 kg/elem Keretelem: B: H: h1: h: kg/m: / Talpbeton: 40,5 kg/elem 3.4 Utólag támfalazható Omega résfolyókák jellemző keresztmetszet Omega 200-as: B: H: h1: h: kg/m: / Talpbeton: 27,5 kg/elem Omega 300-as: B: H: h1: h: kg/m: / Talpbeton: 32,5 kg/elem

12 Átereszek és átereszek végelemei 4.1 CSOMIÉP-Résátereszek jellemző keresztmetszet: CSOMIÉP-Résátereszek: B: H: kg/m: CSOMIÉP-Résátereszek: B: H: kg/m: CSOMIÉP-Résátereszek: B: H: kg/m:

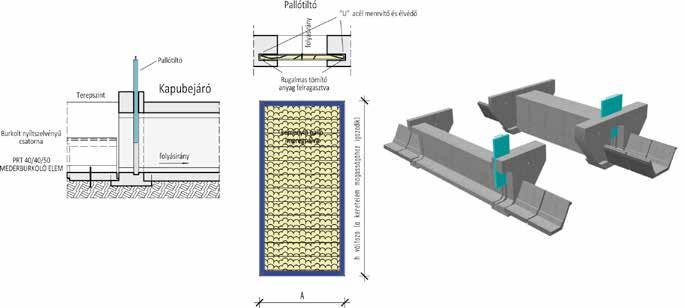

13 Szakaszoló tiltós támelem résátereszekhez Méretválaszték a 2.8 CSOMIÉP résátereszek méretválasztékához igazodik Tiltós kitorkoló fej

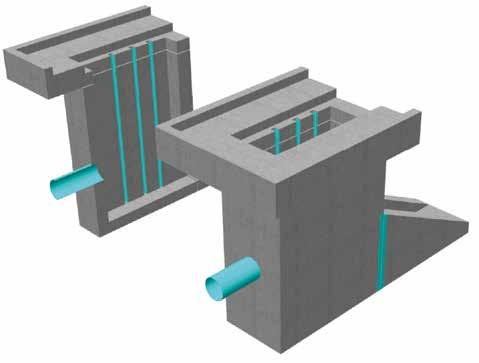

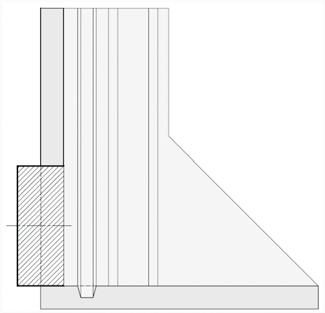

14 Tiltós kitorkoló fej fenék szélesség: 80, 100 cm csőátmérők: cm fenék szélesség: 130 cm csőátmérők: cm

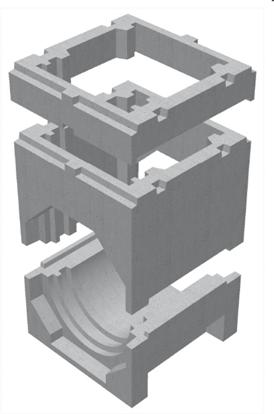

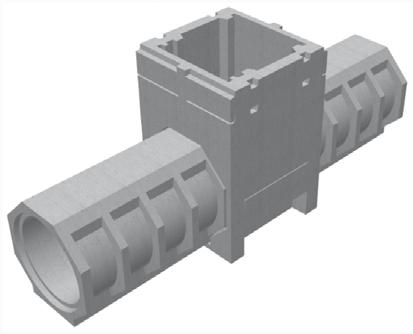

15 Hódakna TAM Akna magasító elem TAF Akna felső elem TAA Akna alsó elem csőátmérők: 60, 80, 100 cm Vízkormányzó műtárgy keretelemből akna belső átmérők 100/ /200 cm csőátmérők: cm

16 Barát típusú zsilip csőátmérők: cm

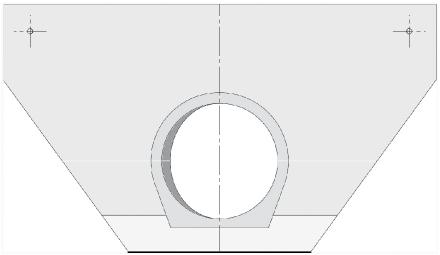

17 Tömbös csővég 30-as, 40-es, 50-es, 60-as csőhöz Kitorkolófejek 30-as, 40-es, 50-es, 60-as csőhöz Szárnyas előfej Támelem 30-as csőhöz 30-as, 40-es, 50-es, 60-as csőhöz

18 Vasalatlan betoncsövek jellemző keresztmetszet: Talpas betoncső átmérő (mm) Ø100 Ø150 Ø200 Ø300 Ø400 Ø500 Ø600 Ø800 Ø1000 hosszúság (cm) falvastagság F (cm) 2,5 2,8 3,0 4,0 5,0 5,0 6,0 9,0 9,0 tömeg (kg) éltörő N/fm Nagy teherbírású talpas betoncső átmérő (mm) Ø300 Ø400 Ø500 Ø600 hosszúság (cm) falvastagság F (cm) 4,5 5,0 6,0 7,0 tömeg (kg) éltörő N/fm Tokos betoncső átmérő (mm) Ø300 Ø400 hosszúság (cm) falvastagság F (cm) 3,5 4,0 tömeg (kg) Talpas félcső átmérő (mm) Ø400 hosszúság (cm) 100 falvastagság F (cm) 5,0 tömeg (kg) 78 Harmadcső folyóka átmérő (mm) Ø800 hosszúság (cm) 100 falvastagság F (cm) 5,0 tömeg (kg) 181

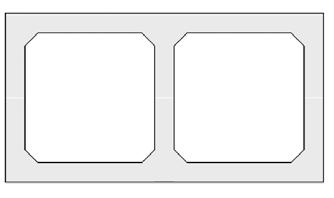

19 Vasalt csövek (Hódcsövek) méret választék: 60/200, 80/200, 100/ Normál keretelemek és előfejeik méret választék: 60/60/ /130/100 méret választék: 2x100/100/100-2x130/130/ Magura elemek 200/150/120, 300/150/130

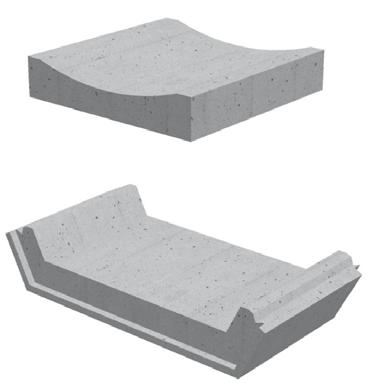

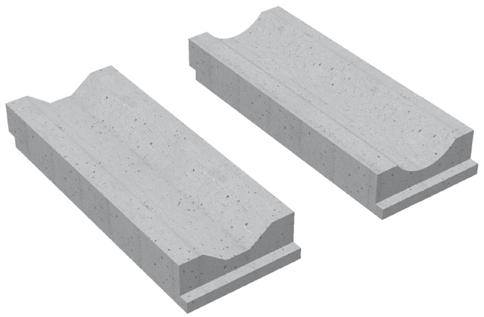

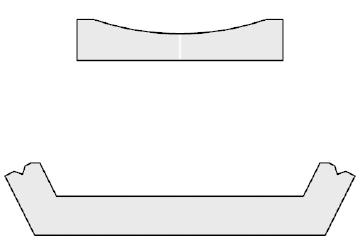

20 Préselt padkafolyókák 5. Padkafolyókák 5.2 Öntött padkafolyókák

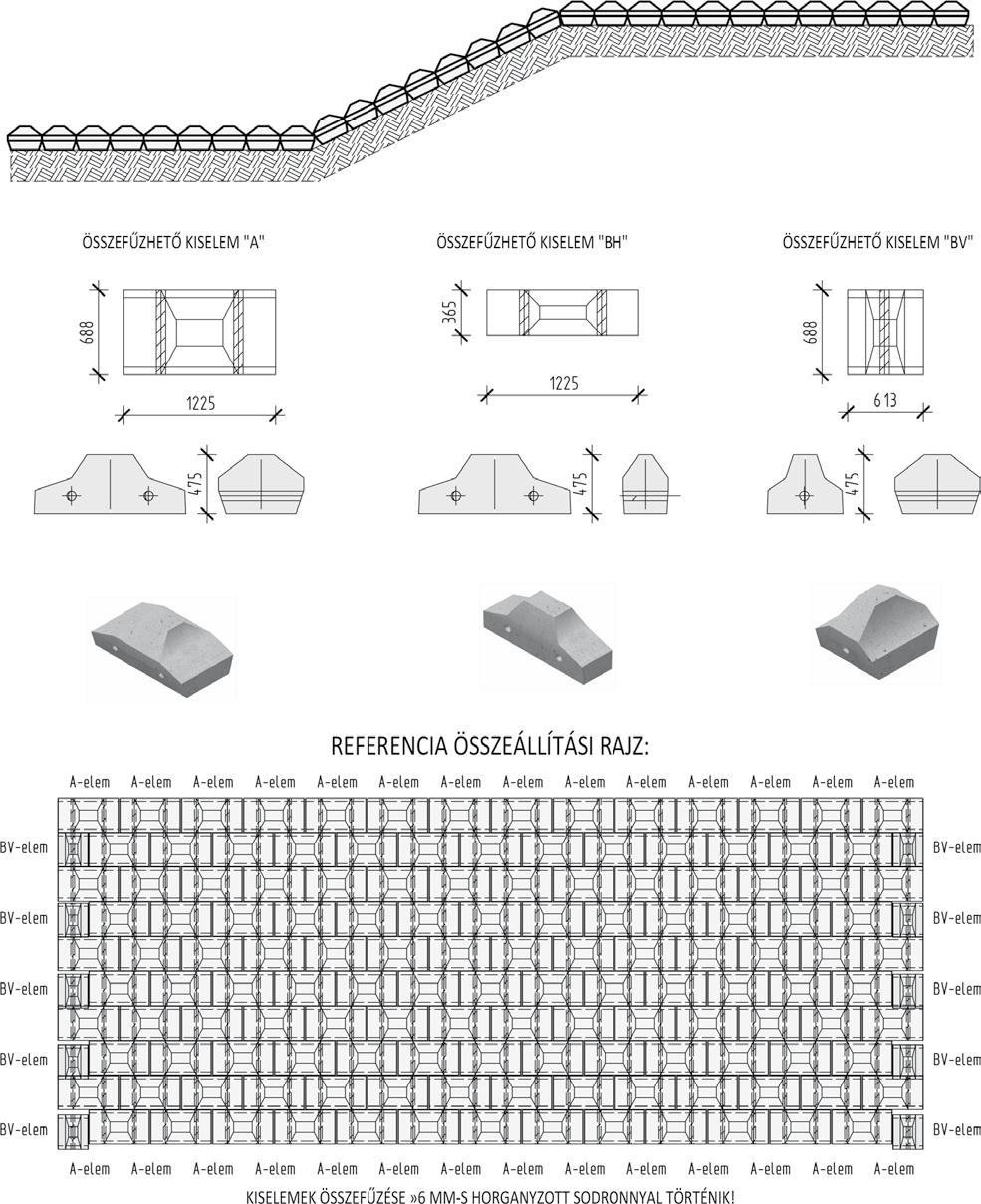

21 Meder- és partvédő elemek 6.1 Összefüzhető kiselemek
