1 TERMÉKISMERTETŐ FÜZETEINK 5. SZENNY- ÉS CSAPADÉKVÍZ CSATORNA ÉPÍTÉS VASBETON ELEMEI Üzlet&Siker Díj 2003, 2004, 2007 Presztízs Díj 2006, 2009 Magyar Termék Nagydíj 2007, 2009, 2010, 2011, 2012, 2013 Magyar Minőség Háza Díj 2007, 2010 Termékdíj a Magyar Növénytermesztésért 2010

2 CSOMIÉP Beton és Meliorációs Termékgyártó Kft. (röviden: CSOMIÉP Kft.) A VÁLLALKOZÁS RÖVID TÖRTÉNETE Csatornázás területén gravitációs vízelvezetés 80-as és 100-as aknarendszerek; magasítók; szűkítők; nyomott és vákuumos szennyvízelvezetés aknaelemei; házi bekötő és víznyelő aknák elemei; WUM típusú szennyvízátemelő aknák. Útépítés területén forgalombiztonsági New Jersey elemek; szalagkorlát megfogó elemek; útpálya víztelenítéséhez padkafolyókák, víznyelő aknák, rézsű surrantók, és rézsűburkolatok; nagyszelvényű csövek, átereszek, speciális keretelemek és támfalas mederelemek, átjáró elemek gyalogos és könnyű forgalomra 12,5 m nettó fesztávolságig; távközlési rendszerekhez kábelcsatorna elemek, vasbeton elosztó szekrények, ideiglenes út építésére alkalmas útlapok. Környezetvédelemhez zajvédő falak; olaj- iszapfogó műtárgyak; hüllő- és kisállat átjárók, nagyméretű vasbetonaknák, ideiglenes veszélyes hulladék tárolók. Mezőgazdasági és ipari tárolókhoz támfalak 1,0-től 4,8 méter magasságig. Támfalaink depóniák, anyagtárolók, mezőgazdasági tárolók, árvízvédelmi támfalak és védőfalak építésére alkalmazása, egyoldali és kétoldali terhelésre T, illetve L és LT szelvényű szögtámfal megoldásokkal. Vasútépítés használatos előregyártott betonelem fejlesztéseket 2006-ban kezdtük meg. Több termékcsaládot fejlesztettünk ki, többek között a pályázat tárgyát képező vasúti kerethíd keretelem család, a peronelem család, a kábelcsatorna elem család, a támfalas CSOMIÉP-Mócsán béléselem család, a teherelosztó és kiegyenlítő lemezek. Szolgáltatások Társaságunk egyes termékeit nemcsak gyártja és forgalomba hozza, hanem azokat be is építi (New Jersey elemek; ideiglenes útépítési elemek; WUM aknarendszerek; támfalak). Egyes termékeit bérbe is adja (New Jersey elemek; ideiglenes útépítési útlapok, támfalak). A CSOMIÉP Beton és Meliorációs Termékgyártó Kft.-t 1989-ben alapította hat állami vállalat és két magánszemély, ma a Kft. négy magyar szakmai befektető tulajdonában van. A Kft. nevéből adódóan a CSOMIÉP, mint alapító nagy építőipari vállalatra, a Beton a szakterületünk alapanyagára, míg a Melioráció az alapítás idejében a fő tevékenységi területünkre mint a vízrendezés országos műszaki fejlesztés gesztorára utal. Tevékenységi körünk az időn folyamán kibővült csatornázó elemek, út- és vasútépítési elemek, mezőgazdaságban és a környezetvédelem területén használatos előregyártott vasbeton elemekkel. Első és legfontosabb célunk, a megrendelőink, vevőink legteljesebb megelégedettsége. Ezt a szigorú minőségellenőrzéssel, a megbízható termékeinkkel tudjuk folyamatosan fenntartani. Társaságunknál önálló minőségellenőrzési csoport működik független minőségellenőrzési vezetővel, akkreditációs szintnek megfelelő felszereltségű betonvizsgáló laboratóriummal. Társaságunk ISO 9001 és ISO 14001, NATO Beszállításra Alkalmas minősítéssel rendelkezik, valamint az országban elsőként érte el a Minősített Kamrai Vállalkozás címet. Valamennyi termékünk ÉME engedélylyel, illetve CE minősítéssel rendelkezik, ami szakterületünkön egyedülálló. Társaságunk munkáját, termékeink minőségét a piac szereplői mellett, a szakma is elismeri. A teljesség igénye nélkül Társaságunk 2003, 2004, 2007 években elnyerte az Üzlet & Siker Minősített vállalkozása díjat, ban és 2009-ben Presztízs Díjat. Üzleti etikai díj pályázaton 2. helyezést ért el. A cég igazgató tulajdonosa 2002-ben és 2010-ben az év vállalkozója címet kapta meg. Termékeink és termékcsaládjaink 2007, 2009, 2010 években Magyar Termék Nagydíjakat és Magyar Minőség Háza Díjakat nyertek ben elnyerték a Magyar Növénytermesztésért I. helyezés díját is. Főbb termékcsaládjaink Vízépítés területén könnyített árok- és mederburkoló elemcsalád, dombvidéki vízrendezéshez támfalas mederburkoló elemek; energiatörővel ellátott speciális elemek; rézsűburkolatok; TB jelű árok- és meder elemcsalád; kiselemes árokburkoló elemcsalád; padkafolyókák; vasbeton keretelemek, ikerkeretelemek; nagyszelvényű speciális kertelemek; magura elem; hódcsövek; csövek; átereszek; vízkormányzó műtárgyak; kitorkoló fejek; előfejek; hódaknák; tiltós műtárgyak. Kevertbeton értékesítés mennyiségtől függően, telephelyi kiszolgálást, mixeres helyszínre szállítást és betonpumpás bedolgozást is biztosítunk. Betongyárunk az ÉMI által kiadott Üzemi Gyártásellenőrzési Tanúsítvánnyal rendelkezik. Kereskedelem 2000-től látjuk el a SIKA és PCI rendszerek területi képviseletét, 1998-tól fürdőszoba berendezések kis- és nagykereskedelmét is végezzük tól a HAURATON Magyarország Kft. alföldi képviseletét is ellátjuk.

3 5 1 TARTALOMJEGYZÉK 5.1. Gravitációs rendszerû szennyvízelvezetés 2 - Általános ismertetõ cm belsõ átmérõjû aknák - 80 cm belsõ átmérõjû aknák 5.2. Nyomott rendszerû szennyvízelvezetés cm belsõ átmérõjû ERFOREX akna - 80 cm belsõ átmérõjû ERFOREX akna 5.3. Házi bekötõ és víznyelõ aknák 25 - Általános ismertetõ - Termékek 5.4. WUM rendszerû szennyvízelvezetõ aknák 29 - Általános ismertetõ - Termékek

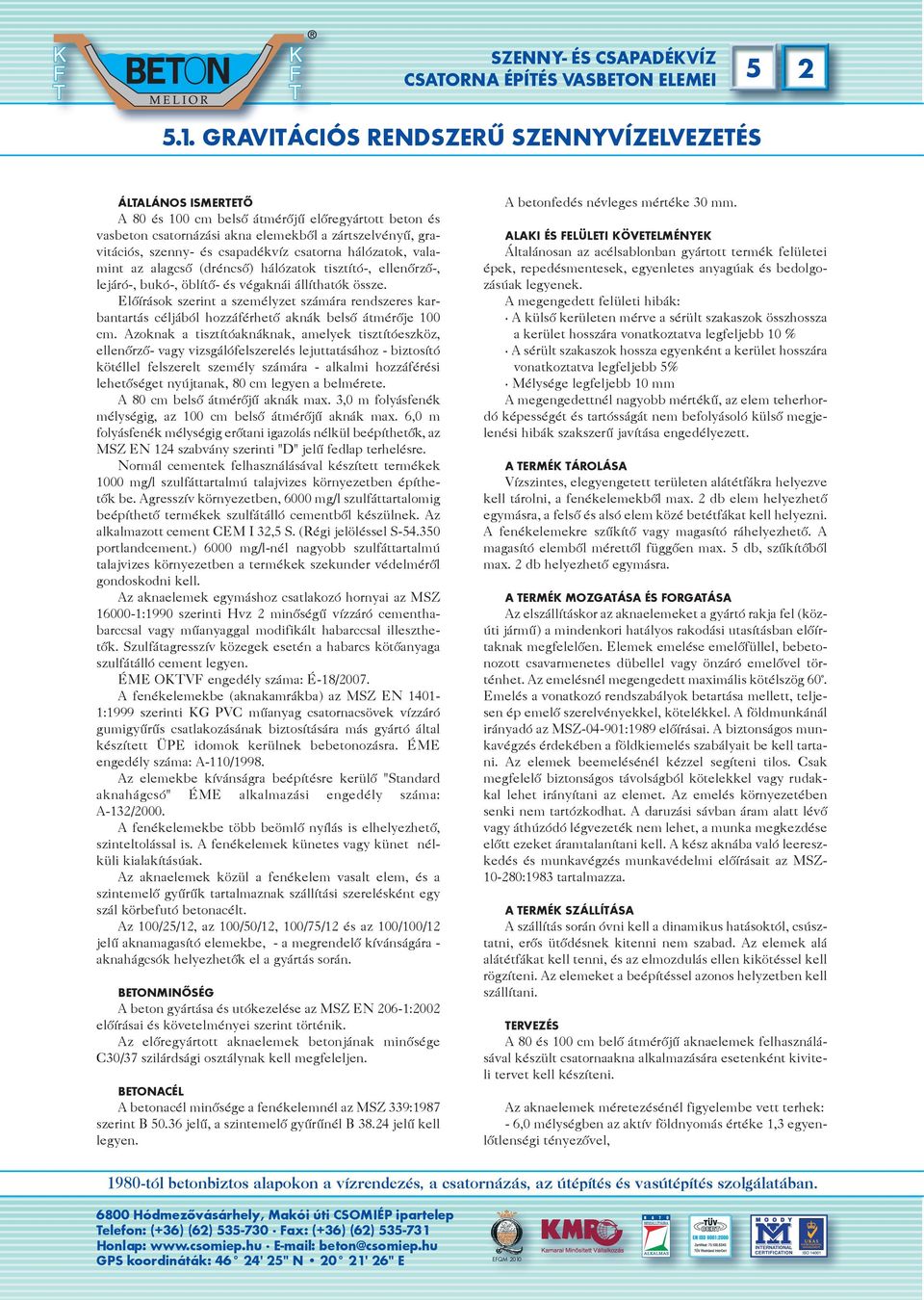

4 GRAVITÁCIÓS RENDSZERÛ SZENNYVÍZELVEZETÉS ÁLTALÁNOS ISMERTETÕ A 80 és 100 cm bel sõ át mé rõ jû elõregyártott be ton és vasbeton csatornázási akna elemekbõl a zártszelvényû, gravitációs, szenny- és csapadékvíz csatorna hálózatok, valamint az alagcsõ (dréncsõ) hálózatok tisztító-, ellenõrzõ-, lejáró-, bukó-, öblítõ- és végaknái állíthatók össze. Elõírások szerint a személyzet számára rendszeres karbantartás céljából hozzáférhetõ aknák belsõ átmérõje 100 cm. Azoknak a tisztítóaknáknak, amelyek tisztítóeszköz, ellenõrzõ- vagy vizsgálófelszerelés lejuttatásához - biztosító kötéllel felszerelt személy számára - alkalmi hozzáférési lehetõséget nyújtanak, 80 cm legyen a belmérete. A 80 cm bel sõ át mé rõ jû ak nák max. 3,0 m fo lyás fe nék mély sé gig, az 100 cm bel sõ át mé rõ jû ak nák max. 6,0 m folyásfenék mélységig erõtani igazolás nélkül beépíthetõk, az MSZ EN 124 szab vány sze rin ti "D" je lû fedlap ter he lés re. Normál cementek felhasználásával készített termékek 1000 mg/l szulfáttartalmú talajvizes környezetben építhetõk be. Agresszív környezetben, 6000 mg/l szulfáttartalomig beépíthetõ termékek szulfátálló cementbõl készülnek. Az alkalmazott cement CEM I 32,5 S. (Régi jelöléssel S portlandcement.) 6000 mg/l-nél nagyobb szulfáttartalmú talajvizes környezetben a termékek szekunder védelmérõl gondoskodni kell. Az aknaelemek egymáshoz csatlakozó hornyai az MSZ :1990 szerinti Hvz 2 minõségû vízzáró cementhabarccsal vagy mûanyaggal modifikált habarccsal illeszthetõk. Szulfátagresszív közegek esetén a habarcs kötõanyaga szulfátálló cement legyen. ÉME OKTVF engedély száma: É-18/2007. A fenékelemekbe (aknakamrákba) az MSZ EN :1999 szerinti KG PVC mûanyag csatornacsövek vízzáró gumigyûrûs csatlakozásának biztosítására más gyártó által ké szí tett ÜPE ido mok ke rül nek be be to no zás ra. ÉME engedély száma: A-110/1998. Az elemekbe kívánságra beépítésre kerülõ "Standard ak na hág csó" ÉME al kal ma zá si en ge dély szá ma: A-132/2000. A fenékelemekbe több beömlõ nyílás is elhelyezhetõ, szint el to lás sal is. A fe nék ele mek künetes vagy künet nélküli kialakításúak. Az ak na ele mek kö zül a fe nék elem va salt elem, és a szintemelõ gyûrûk tartalmaznak szállítási szerelésként egy szál körbefutó betonacélt. Az 100/25/12, az 100/50/12, 100/75/12 és az 100/100/12 jelû aknamagasító elemekbe, - a megrendelõ kívánságára - aknahágcsók helyezhetõk el a gyártás során. BETONMINÕSÉG A be ton gyár tá sa és utó ke ze lé se az MSZ EN 206-1:2002 elõírásai és követelményei szerint történik. Az elõregyártott ak na ele mek be ton já nak minõsége C30/37 szilárdsági osztálynak kell megfeleljen. BETONACÉL A betonacél minõsége a fenékelemnél az MSZ 339:1987 sze rint B je lû, a szint eme lõ gyû rû nél B je lû kell legyen. A betonfedés névleges mértéke 30 mm. ALAKI ÉS FELÜLETI KÖVETELMÉNYEK Általánosan az acélsablonban gyártott termék felületei épek, repedésmentesek, egyenletes anyagúak és bedolgozásúak legyenek. A megengedett felületi hibák: A külsõ kerületen mérve a sérült szakaszok összhossza a kerület hosszára vonatkoztatva legfeljebb 10 % A sérült szakaszok hossza egyenként a kerület hosszára vonatkoztatva legfeljebb 5% Mélysége legfeljebb 10 mm A megengedettnél nagyobb mértékû, az elem teherhordó képességét és tartósságát nem befolyásoló külsõ megjelenési hibák szakszerû javítása engedélyezett. A TERMÉK TÁROLÁSA Vízszintes, elegyengetett területen alátétfákra helyezve kell tárolni, a fenékelemekbõl max. 2 db elem helyezhetõ egymásra, a felsõ és alsó elem közé betétfákat kell helyezni. A fenékelemekre szûkítõ vagy magasító ráhelyezhetõ. A magasító elembõl mérettõl függõen max. 5 db, szûkítõbõl max. 2 db helyezhetõ egymásra. A TERMÉK MOZGATÁSA ÉS FORGATÁSA Az elszállításkor az aknaelemeket a gyártó rakja fel (közúti jármû) a mindenkori hatályos rakodási utasításban elõírtaknak megfelelõen. Elemek emelése emelõfüllel, bebetonozott csavarmenetes dübellel vagy önzáró emelõvel történhet. Az emelésnél megengedett maximális kötélszög 60. Emelés a vonatkozó rendszabályok betartása mellett, teljesen ép emelõ szerelvényekkel, kötelékkel. A földmunkánál irányadó az MSZ :1989 elõírásai. A biztonságos munkavégzés érdekében a földkiemelés szabályait be kell tartani. Az elemek beemelésénél kézzel segíteni tilos. Csak megfelelõ biztonságos távolságból kötelekkel vagy rudakkal lehet irányítani az elemet. Az emelés környezetében senki nem tartózkodhat. A daruzási sávban áram alatt lévõ vagy áthúzódó légvezeték nem lehet, a munka megkezdése elõtt ezeket áramtalanítani kell. A kész aknába való leereszkedés és munkavégzés munkavédelmi elõírásait az MSZ :1983 tartalmazza. A TERMÉK SZÁLLÍTÁSA A szállítás során óvni kell a dinamikus hatásoktól, csúsztat ni, erõs ütõ dés nek ki ten ni nem sza bad. Az ele mek alá alátétfákat kell tenni, és az elmozdulás ellen kikötéssel kell rögzíteni. Az elemeket a beépítéssel azonos helyzetben kell szállítani. TERVEZÉS A 80 és 100 cm belõ átmérõjû aknaelemek felhasználásával készült csatornaakna alkalmazására esetenként kiviteli tervet kell készíteni. Az aknaelemek méretezésénél figyelembe vett terhek: - 6,0 mély ség ben az ak tív föld nyo más ér té ke 1,3 egyenlõtlenségi tényezõvel,

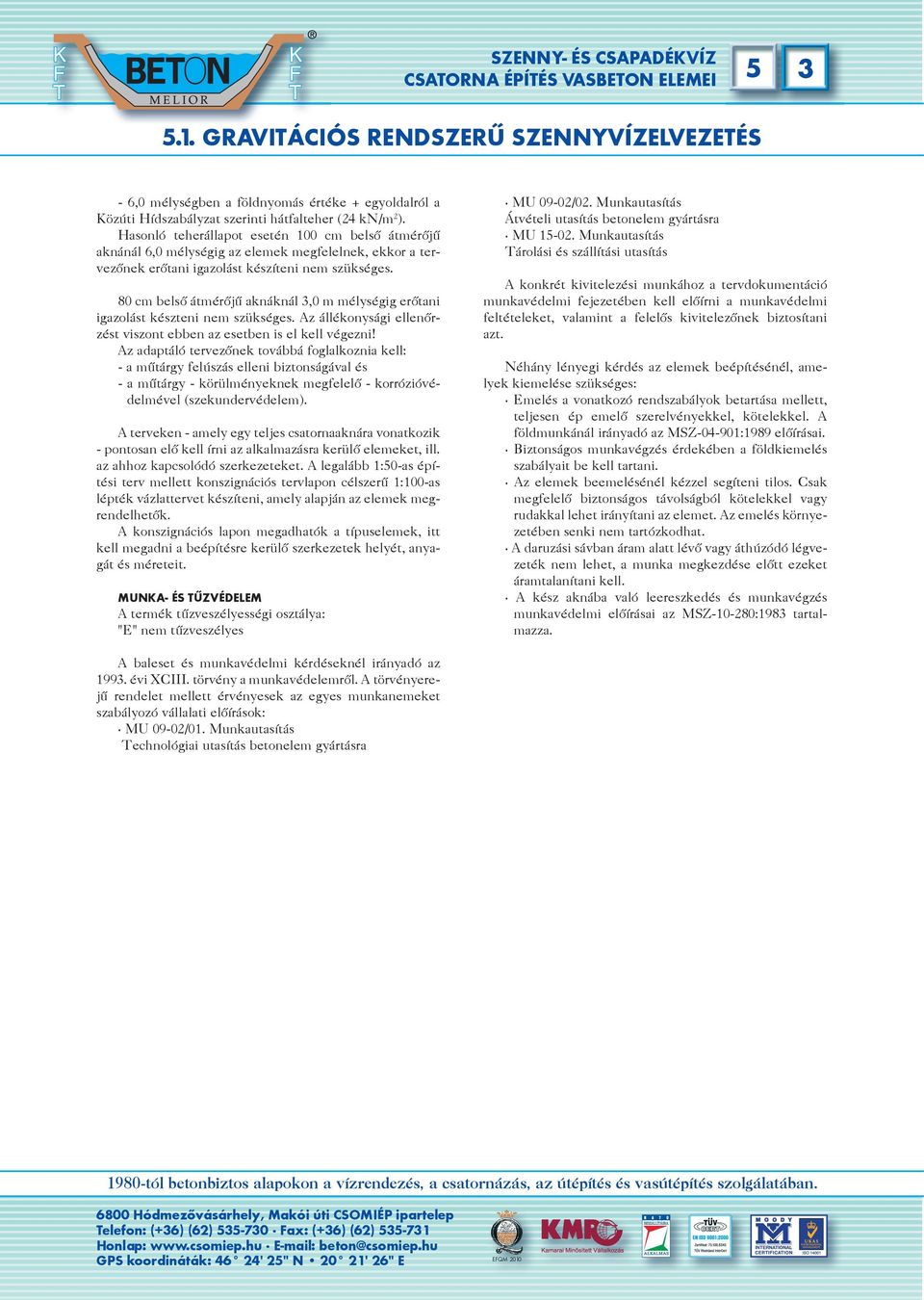

5 GRAVITÁCIÓS RENDSZERÛ SZENNYVÍZELVEZETÉS - 6,0 mély ség ben a föld nyo más ér té ke + egyoldalról a Közúti Hídszabályzat szerinti hátfalteher (24 kn/m 2 ). Hasonló teherállapot esetén 100 cm belsõ átmérõjû aknánál 6,0 mélységig az elemek megfelelnek, ekkor a tervezõnek erõtani igazolást készíteni nem szükséges. 80 cm belsõ átmérõjû aknáknál 3,0 m mélységig erõtani igazolást készteni nem szükséges. Az állékonysági ellenõrzést vi szont eb ben az eset ben is el kell vé gez ni! Az adaptáló tervezõnek továbbá foglalkoznia kell: - a mûtárgy felúszás elleni biztonságával és - a mûtárgy - körülményeknek megfelelõ - korrózióvédelmével (szekundervédelem). A terveken - amely egy teljes csatornaaknára vonatkozik - pontosan elõ kell írni az alkalmazásra kerülõ elemeket, ill. az ahhoz kapcsolódó szerkezeteket. A legalább 1:50-as építési terv mellett konszignációs tervlapon célszerû 1:100-as lépték vázlattervet készíteni, amely alapján az elemek megrendelhetõk. A konszignációs lapon megadhatók a típuselemek, itt kell megadni a beépítésre kerülõ szerkezetek helyét, anyagát és méreteit. MUNKA- ÉS TÛZVÉDELEM A termék tûzveszélyességi osztálya: "E" nem tûzveszélyes MU 09-02/02. Munkautasítás Átvételi utasítás betonelem gyártásra MU Munkautasítás Tárolási és szállítási utasítás A konkrét kivitelezési munkához a tervdokumentáció munkavédelmi fejezetében kell elõírni a munkavédelmi feltételeket, valamint a felelõs kivitelezõnek biztosítani azt. Néhány lényegi kérdés az elemek beépítésénél, amelyek kiemelése szükséges: Emelés a vonatkozó rendszabályok betartása mellett, tel je sen ép eme lõ sze rel vé nyek kel, kö te lek kel. A földmunkánál irányadó az MSZ :1989 elõírásai. Biztonságos munkavégzés érdekében a földkiemelés szabályait be kell tartani. Az elemek beemelésénél kézzel segíteni tilos. Csak meg fe le lõ biz ton sá gos tá vol ság ból kö te lek kel vagy rudakkal lehet irányítani az elemet. Az emelés környezetében senki nem tartózkodhat. A da ru zá si sáv ban áram alatt lé võ vagy át hú zó dó lég veze ték nem le het, a mun ka meg kez dé se elõtt eze ket áramtalanítani kell. A kész aknába való leereszkedés és munkavégzés munkavédelmi elõírásai az MSZ :1983 tartalmazza. A baleset és munkavédelmi kérdéseknél irányadó az évi XCIII. törvény a munkavédelemrõl. A törvényerejû rendelet mellett érvényesek az egyes munkanemeket szabályozó vállalati elõírások: MU 09-02/01. Munkautasítás Technológiai utasítás betonelem gyártásra

6 GRAVITÁCIÓS RENDSZERÛ SZENNYVÍZELVEZETÉS 100 CM BELSÕ ÁTMÉRÕJÛ AKNARENDSZER ÖSSZESÍTÕ TÁBLÁZATA Termék megnevezése Aknaszûkítõ magasító elemek Tömeg (kg) Keresztmetszet 60/5 szintemelõ gyûrû 33 60/10 szintemelõ gyûrû 66 50/5 szintemelõ gyûrû 28 50/10 szintemelõ gyûrû /20 födém A terhelésre 60-as nyílással /20 födém A terhelésre 50-es nyílással 574 Aknaszûkítõk 100/60/60 excentrikus aknaszûkítõ DIN szabvány szerint /50/60 excentrikus aknaszûkítõ MSZ szerint /80/50 excentrikus alsó aknaszûkítõ 500 Aknamagasítók 100/25/12 aknamagasító /50/12 aknamagasító /75/12 aknamagasító /100/12 aknamagasító 911

7 GRAVITÁCIÓS RENDSZERÛ SZENNYVÍZELVEZETÉS 100 CM BELSÕ ÁTMÉRÕJÛ AKNARENDSZER ÖSSZESÍTÕ TÁBLÁZATA Termék megnevezése 100-as aknakamrák Tömeg (kg) Keresztmetszet 100/75/13 AK künet nélküli /75/13 AK künettel /45/13 AK künet nélküli /45/13 AK künettel /100/25 aknakamra künet nélkül /60/15 aknakamra künet nélkül 1167

8 GRAVITÁCIÓS RENDSZERÛ SZENNYVÍZELVEZETÉS 100-AS AKNA BEÉPÍTÉSI RAJZ Engedélyek: ÉME OKTVF É-18/2007

9 GRAVITÁCIÓS RENDSZERÛ SZENNYVÍZELVEZETÉS 100-AS AKNASZÛKÍTÕ MAGASÍTÓ ELEMEK 60/5 SZINTEMELÕ GYÛRÛ HORONNYAL 33 C25/30 XC4, XF1, XA1 60/10 SZINTEMELÕ GYÛRÛ HORONNYAL 66 C25/30 XC4, XF1, XA1 50/5 SZINTEMELÕ GYÛRÛ HORONY NÉLKÜL 28 C25/30 XC4, XF1, XA1 50/10 SZINTEMELÕ GYÛRÛ HORONY NÉLKÜL 56 C25/30 XC4, XF1, XA1

10 GRAVITÁCIÓS RENDSZERÛ SZENNYVÍZELVEZETÉS 100-AS AKNASZÛKÍTÕ MAGASÍTÓ ELEMEK 100/20 FÖDÉMELEM KÖZÚTI A * TERHELÉSRE 60-AS NYÍLÁSSAL 568 C30/37 XC4, XF1, XA1 *Megjegyzés: Az MSZ /83 szerinti terhelési osztályozás. 100/20 FÖDÉMELEM KÖZÚTI A * TERHELÉSRE 50-ES NYÍLÁSSAL 558 C30/37 XC4, XF1, XA1 *Megjegyzés: Az MSZ /83 szerinti terhelési osztályozás. 100-AS AKNASZÛKÍTÕK 100/60/60 EXCENTRIKUS AKNASZÛKÍTÕ DIN SZABVÁNY SZERINT 516 C25/30 XC4, XF1, XA1

11 GRAVITÁCIÓS RENDSZERÛ SZENNYVÍZELVEZETÉS 100/50/60 EXCENTRIKUS AKNASZÛKÍTÕ MSZ SZERINT 100-AS AKNASZÛKÍTÕK 550 C25/30 XC4, XF1, XA1 100/80/50 EXCENTRIKUS ALSÓ AKNASZÛKÍTÕ 500 C25/30 XC4, XF1, XA1 100/25/12 AKNAMAGASÍTÓ 100-AS AKNAMAGASÍTÓK 228 C25/30 XC4, XF1, XA1

12 GRAVITÁCIÓS RENDSZERÛ SZENNYVÍZELVEZETÉS 100/50/12 AKNAMAGASÍTÓ 100-AS AKNAMAGASÍTÓK 456 C25/30 XC4, XF1, XA1 100/75/12 AKNAMAGASÍTÓ 690 C25/30 XC4, XF1, XA1 100/100/12 AKNAMAGASÍTÓ 911 C25/30 XC4, XF1, XA1

13 GRAVITÁCIÓS RENDSZERÛ SZENNYVÍZELVEZETÉS 100/75/13 AK KÜNETTEL 100-AS AKNAKAMRÁK 1250 C30/37 XC4, XF1, XA1 Az ak na kam rák ba DN 160, 200, 250, 300 mm bel sõ át mé rõ jû csatornacsövek befogadására alkalmas csõ csatlakozó idomok helyezhetõk el. Egy aknakamrában kérés esetén több méretû beömlõnyílás is beépíthetõ. 100/75/13 AK GYÁRI KÜNETTÍPUSAI Künetes végakna Künetes átfolyó akna Künetes jobbos 90 O -os akna Künetes balos 90 O -os akna Künetes 3 ágú T akna Künetes 3 ágú jobbos akna Künetes 3 ágú balos akna Künetes 4 ágú akna Megjegyzés: Megrendeléskor a fentiek szerinti aknatípust, valamint a befalazó idom(ok) átmérõjét kell magadni.

14 GRAVITÁCIÓS RENDSZERÛ SZENNYVÍZELVEZETÉS 100/75/13 AK KÜNET NÉLKÜLI 100-AS AKNAKAMRÁK 1056 C30/37 XC4, XF1, XA1 Az ak na kam rák ba DN 160, 200, 250, 300 mm bel sõ át mé rõ jû csatornacsövek befogadására alkalmas csõ csatlakozó idomok helyezhetõk el. Egy aknakamrában kérés esetén több méretû beömlõnyílás is beépíthetõ. Kizárólag künet nélkül készül. 100/45/13 AK KÜNET NÉLKÜLI (VÁLTOZÓ MAGASSÁGÚ) 744 C30/37 XC4, XF1, XA1 Az ak na kam rák ba DN 160, 200, 250, 300 mm bel sõ át mé rõ jû csatornacsövek befogadására alkalmas befalazó idomok helyezhetõk el. Egy aknakamrában kérés esetén több méretû beömlõ nyí lás is be épít he tõ. Kizárólag künet nélkül készül. Megjegyzés: Megrendelést a 100/75/13 AK künetes aknánál leírtak szerint lehet megtenni. Az aknakamrák 100/75/13 és 100/45/13 között igény szerinti változó magasságú méretben is készülhetnek.

15 GRAVITÁCIÓS RENDSZERÛ SZENNYVÍZELVEZETÉS 100/45/13 AK KÜNETTEL 100-AS AKNAKAMRÁK 938 C30/37 XC4, XF1, XA1 Az ak na kam rák ba DN 160, 200, 250, 300 mm bel sõ át mé rõ jû csatornacsövek befogadására alkalmas befalazó idomok helyezhetõk el. Egy aknakamrában kérés esetén több típusú és méretû beömlõnyílás is beépíthetõ. Megjegyzés: Megrendelést a 100/75/13 AK künetes aknánál leírtak szerint lehet megtenni. Az aknakamrák 100/75/13 és 100/45/13 között igény szerinti változó magasságú méretben is készülhetnek. Az aknakamrák gyári künettípusai megegyeznek a 100/70/13-as aknakamrák künetípusaival. 100/60/15 AK KÜNET NÉLKÜL - C30/37 XC4, XF1, XA1 Az ak na kam rák ba DN 160, 200, 250, 300 mm bel sõ át mé rõ jû csatornacsövek befogadására alkalmas befalazó idomok helyezhetõk el. Egy aknakamrában kérés esetén több méretû beömlõ nyí lás is be épít he tõ. Kizárólag künet nélkül készül. Megjegyzés: Megrendelést a 100/75/13 AK künetes aknánál leírtak szerint lehet megtenni. Az aknakamrák 100/75/13 és 100/45/13 között igény szerinti változó magasságú méretben is készülhetnek. Az aknakamrák gyári künettípusai megegyeznek a 100/70/13-as aknakamrák künetípusaival.

16 GRAVITÁCIÓS RENDSZERÛ SZENNYVÍZELVEZETÉS 100/100/25 AKNAKAMRA KÜNET NÉLKÜL 100-AS AKNAKAMRÁK 2450 C30/37 XC4, XF1, XA1 NA 300, 400, 500 és 600 mm belsõ átmérõjû betoncsövek habarcskötéses csatlakoztatásához, az aknamagasító irányában DIN 4034 szerinti csap-horony képzéssel. Az aknakamrákba DN 300, 400, 500, 600 mm belsõ átmérõjû csatornacsövek befogadására alkalmas csõ csatlakozó idomok helyezhetõk el. Egy aknakamrában kérés esetén több méretû beömlõnyílás is beépíthetõ. Opciók: - a beömlõ nyílás irányszöge a vevõ kívánsága szerint változtatható; - egy fenékelembe maximum 3 db beömlõ nyílás helyezhetõ el. Kizárólag künet nélküli kivitelben készül.

17 GRAVITÁCIÓS RENDSZERÛ SZENNYVÍZELVEZETÉS 100-AS AKNA MEGRENDELÕLAP* Az egyértelmû megrendelséhez az alábbiakat kérjük szíveskedjen megadni: - Akna terv szerinti jele:... (nem kötelezõ) - Megrendelt darabszám:... db Betorkolók* Belsõ átmérõ Folyásfenéktõl mért befolyási szint Az egyértelmû megrendelséhez az alábbiakat kérjük szíveskedjen megadni: - Akna terv szerinti jele:... (nem kötelezõ) - Megrendelt darabszám:... db Betorkolók* Belsõ átmérõ Folyásfenéktõl mért befolyási szint Az egyértelmû megrendelséhez az alábbiakat kérjük szíveskedjen megadni: - Akna terv szerinti jele:... (nem kötelezõ) - Megrendelt darabszám:... db Betorkolók* Belsõ átmérõ Folyásfenéktõl mért befolyási szint Az egyértelmû megrendelséhez az alábbiakat kérjük szíveskedjen megadni: - Akna terv szerinti jele:... (nem kötelezõ) - Megrendelt darabszám:... db Betorkolók* Belsõ átmérõ Folyásfenéktõl mért befolyási szint * Megjegyzés: Kifolyáshoz viszonyított szögeket a mellékelt rajzokon kell feltüntetni. Ahány fajta akna, annyi megrendelõt kell kitölteni. Az aknakamrák kizárólag künetelés nélkül készülnek.

18 GRAVITÁCIÓS RENDSZERÛ SZENNYVÍZELVEZETÉS 80 CM BELSÕ ÁTMÉRÕJÛ AKNÁRENDSZER ÖSSZESÍTÕ TÁBLÁZATA Termék megnevezése Aknaszûkítõ magosító elemek Tömeg (kg) Keresztmetszet 60/5 szintemelõ gyûrû 33 60/10 szintemelõ gyûrû 66 50/5 szintemelõ gyûrû 28 50/10 szintemelõ gyûrû 56 Aknaszûkítõk 80/60/35 centrikus aknaszûkítõ /50/35 centrikus aknaszûkítõ 231 Aknamagasítók 80/20/9,5 aknamagasító /30/9,5 aknamagasító /50/9,5 aknamagasító /70/9,5 aknamagasító 472 Aknakamrák 80/75/9,5 aknakamra künettel /50/9,5 aknakamra künet nélkül 465

19 GRAVITÁCIÓS RENDSZERÛ SZENNYVÍZELVEZETÉS 80-AS AKNA BEÉPÍTÉSI RAJZOK Engedélyek: ÉME OKTVF É-18/2007

20 GRAVITÁCIÓS RENDSZERÛ SZENNYVÍZELVEZETÉS 80-AS AKNASZÛKÍTÕ MAGASÍTÓ ELEMEK 60/5 SZINTEMELÕ GYÛRÛ HORONNYAL 33 C25/30 XC4, XF1, XA1 60/10 SZINTEMELÕ GYÛRÛ HORONNYAL 56 C25/30 XC4, XF1, XA1 50/5 SZINTEMELÕ GYÛRÛ HORONY NÉLKÜL 28 C25/30 XC4, XF1, XA1 50/10 SZINTEMELÕ GYÛRÛ HORONY NÉLKÜL 56 C25/30 XC4, XF1, XA1

21 GRAVITÁCIÓS RENDSZERÛ SZENNYVÍZELVEZETÉS 80/60/35 CENTRIKUS AKNASZÛKÍTÕ 80-AS AKNASZÛKÍTÕK 231 C25/30 XC4, XF1, XA1 80/50/35 CENTRIKUS AKNASZÛKÍTÕ 212 C25/30 XC4, XF1, XA1 80/20/9,5 AM 80-AS AKNAMAGASÍTÓK 125 C25/30 XC4, XF1, XA1

22 /30/9,5 AM 5.1. GRAVITÁCIÓS RENDSZERÛ SZENNYVÍZELVEZETÉS 80-AS AKNAMAGASÍTÓK 189 C25/30 XC4, XF1, XA1 80/50/9,5 AM 315 C25/30 XC4, XF1, XA1 80/70/9,5 AM 472 C25/30 XC4, XF1, XA1

23 GRAVITÁCIÓS RENDSZERÛ SZENNYVÍZELVEZETÉS 80/75/9,5 AKNAKAMRA KÜNETTEL 80-AS AKNAKAMRÁK 743 C30/37 XC4, XF1, XA1 Az ak na kam rák ba DN 160, 200, 250, 300 mm bel sõ át mé rõ jû csatornacsövek befogadására alkalmas csõ csatlakozó idomok helyezhetõk el. Egy aknakamrában kérés esetén több méretû beömlõnyílás is beépíthetõ. 80/75/9,5 AK GYÁRI KÜNETTÍPUSAI Künetes végakna Künetes átfolyó akna Künetes jobbos 90 O -os akna Künetes balos 90 O -os akna Künetes 3 ágú T akna Künetes 3 ágú jobbos akna Künetes 3 ágú balos akna Künetes 4 ágú akna Megjegyzés: Megrendeléskor a fentiek szerinti aknatípust, valamint a befalazó idom(ok) átmérõjét kell magadni.

24 GRAVITÁCIÓS RENDSZERÛ SZENNYVÍZELVEZETÉS 80/50/9,5 AKNAKAMRA KÜNET NÉLKÜL 80-AS AKNAKAMRÁK 592 C30/37 XC4, XF1, XA1 Az ak na kam rák ba DN 160, 200, 250, 300 mm bel sõ át mé rõ jû csatornacsövek befogadására alkalmas csõ csatlakozó idomok helyezhetõk el. Egy aknakamrában kérés esetén több méretû beömlõnyílás is beépíthetõ. Az aknakamrák kizárólag künet nélkül készülnek. 80-AS AKNA MEGRENDELÕLAP* Az egyértelmû megrendelséhez az alábbiakat kérjük szíveskedjen megadni: - Akna terv szerinti jele:... (nem kötelezõ) - Megrendelt darabszám:... db Betorkolók* Belsõ átmérõ Folyásfenéktõl mért befolyási szint Az egyértelmû megrendelséhez az alábbiakat kérjük szíveskedjen megadni: - Akna terv szerinti jele:... (nem kötelezõ) - Megrendelt darabszám:... db Betorkolók* Belsõ átmérõ Folyásfenéktõl mért befolyási szint * Megjegyzés: Kifolyáshoz viszonyított szögeket a mellékelt rajzokon kell feltüntetni. Ahány fajta akna, annyi megrendelõt kell kitölteni. Az aknakamrák kizárólag künetelés nélkül készülnek.

25 NYOMOTT RENDSZERÛ SZENNYVÍZELVEZETÉS Ø80-AS ERFOREX TÍPUSÚ VÁKUUMAKNA Beton Beton kitéti szilárdság osztályok C30/37 XC4, XF1, XA1 ÁLTALÁNOS ISMERTETÕ Ø 80-as ERFOREX akna elemei - szûkítõ Ø 80/50/35 - szelepkamra magasító Ø 80/70 - vasbeton födém Ø 80/10 - gyûjtõkamra speciális szívókamrával Ø 60/70/15

26 NYOMOTT RENDSZERÛ SZENNYVÍZELVEZETÉS Ø100-AS ERFOREX TÍPUSÚ VÁKUUMAKNA Beton Beton kitéti szilárdság osztályok C30/37 XC4, XF1, XA1 ÁLTALÁNOS ISMERTETÕ Ø 100-as ERFOREX akna elemei - szûkítõ Ø 100/60/60 - szelepkamra födémmel Ø 100/85/13 - gyûjtõkamra speciális szívókamrával Ø 100/100/13

27 HÁZI BEKÖTŐ ÉS VÍZNYELŐ AKNÁK 30X30-AS NÉGYZET ALAKÚ VÍZNYELÕ AKNA ÁLTALÁNOS ISMERTETÕ A zárt csapadékvíz elvezetõ rendszerek elemei a betonból készülõ négyzet alakú víznyelõ aknák. Az ak nák ba DN 160, 200 mm belsõ átmérõjû csatornacsövek befogadására alkalmas csõ csatlakozó idomok helyezhetõk el. 30/30/30/15 MAGASÍTÓ ELEM 158 C25/30 XC4, XF1, XA1 30/30/20/15 MAGASÍTÓ ELEM 104 C25/30 XC4, XF1, XA1 30/30/10/15 MAGASÍTÓ ELEM 52 C25/30 XC4, XF1, XA1 30/30/45/15 FENÉK ELEM 227 C25/30 XC4, XF1, XA1

28 HÁZI BEKÖTŐ ÉS VÍZNYELŐ AKNÁK 50X50-ES NÉGYZET ALAKÚ VÍZNYELÕ AKNA ÁLTALÁNOS ISMERTETÕ A zárt csapadékvíz elvezetõ rendszerek elemei a betonból készülõ négyzet alakú víznyelõ aknák. Az ak nák ba DN 160, 200, 300 mm belsõ átmérõjû csatornacsövek befogadására alkalmas csõ csatlakozó idomok helyezhetõk el. 50/50/30/12 MAGASÍTÓ ELEM 215 C25/30 XC4, XF1, XA1 50/50/20/12 MAGASÍTÓ ELEM 144 C25/30 XC4, XF1, XA1 50/50/10/12 MAGASÍTÓ ELEM 72 C25/30 XC4, XF1, XA1 50/50/55/12 FENÉK ELEM 483 C25/30 XC4, XF1, XA1

29 HÁZI BEKÖTŐ ÉS VÍZNYELŐ AKNÁK 50X50-ES NÉGYZET ALAKÚ BÛZELZÁRÓS VÍZNYELÕ AKNA ÁLTALÁNOS ISMERTETÕ A zárt csapadékvíz elvezetõ rendszerek elemei a betonból készülõ négyzet alakú víznyelõ aknák. Az ak nák ba DN 160, 200 mm belsõ átmérõjû csatornacsövek befogadására alkalmas csõ csatlakozó idomok helyezhetõk el. 50/50/10/12 MAGASÍTÓ GYÛRÛ 72 C25/30 XC4, XF1, XA1 50/50/30/12 MAGASÍTÓ ELEM 215 C25/30 XC4, XF1, XA1 50/50/40/12 BÛZELZÁRÓ ELEM 287 C25/30 XC4, XF1, XA1 50/50/55/12 FENÉK ELEM 483 C25/30 XC4, XF1, XA1

30 HÁZI BEKÖTŐ ÉS VÍZNYELŐ AKNÁK 45 CM ÁTMÉRÕJÛ BÛZELZÁRÓS VÍZNYELÕ AKNA ÁLTALÁNOS ISMERTETÕ A zárt csapadékvíz elvezetõ rendszerek elemei a betonból készülõ kör alakú víznyelõ aknák. Az ak nák ba DN 160 mm bel sõ átmérõjû csatornacsövek befogadására alkalmas csõ csatlakozó idomok helyezhetõk el. 45/69 69/40 ÁTMENETI ELEM 320 C25/30 XC4, XF1, XA1 45/10/12 SZINTEMELÕ GYÛRÛ 57 C25/30 XC4, XF1, XA1 45/30/12 MAGASÍTÓ ELEM 170 C25/30 XC4, XF1, XA1 45/40/12 MAGASÍTÓ ELEM 225 C25/30 XC4, XF1, XA1 45/40/12 BÛZELZÁRÓ ELEM 243 C25/30 XC4, XF1, XA1 Bûzzáró elem, Ø160 mm-es csõ csatlakozással. 45/33/12 FENÉK ELEM 260 C25/30 XC4, XF1, XA1

31 WUM RENDSZERÛ SZENNYVÍZÁTEMELŐ AKNÁK Á L TA L Á N O S I S M E R T E T Õ Az elõregyártott WUM aknaelemekbõl kialakított vízzá ró ak nák al kal maz ha tók : - ön tö zõ vi zek, bel vi zek és szenny vi zek át eme lõ mû tárgyainak építésére, - víz - és szenny víz ke ze lé si kis mû tárgy ként, - zárt szenny víz tá ro ló ként, - csa pa dék víz gyûj tõ ként, - csápos kútként, - hid ro for-ak na ként és - át me ne ti ve szé lyes hul la dék tá ro ló ként. A WUM aknarendszer kútsüllyesztéses módszerrel is megépíthetõ, elõregyártott mélyépítési kismûtárgy rendszer. Az ak nák bel sõ ke reszt met sze te nyolc szög le tû cm, il let ve kör ala kú Ø120, Ø160, Ø210 cm. Egy as nyolc szög le tû komplett elõregyártott ak na VSGY je lû vas be ton vágóélbõl, VMS je lû vágóél ma gasí t ó elem b õ l, é s K S j e lû a k n a m a g a sí t ó kö p eny ele mek b õ l, FY je lû fedlapból, va la mint vas be ton fe nék le mez bõl áll. A kör ala kú es WUM komp lett ak nák VS G Y j e lû v a s b e t o n v á g ó élb õ l, K S j e lû a k n a m a g a s í t ó kö peny ele mek bõl, FY je lû fedlapból, va la mint vas be ton fenéklemezbõl áll. Az aknát felépítõ elemek egymásba önzáró tokos-csapos kap cso lat tal il lesz ked nek, ezért az egyes ele mek nél a tok mé re té vel, va gyis 15 cm-rel ma ga sabb az elem. Az ele mek fel sõ ré sze tok sze rû en, az al só csap sze rû en van ki ala kít va. A z ö s s z e épí t et t a k n a m a g a s s á g a a b e épí t et t m a g a sí t ó ele mek da rab szá má tól függ, ma xi mum 9,90 m le het. (Mélyebb akna megépítése egyedi tervezést igényel.) Az ak nák le fe dé se elõregyártott vb. fedlappal, vagy bármilyen egyéb szerkezettel megoldható. AL KAL MA ZÁS ELÕ NYEI A kön nyen ös sze épít he tõ, elõregyártott vas be ton mû tárgy al kal ma zá sá val el ke rül jük a hely szí ni vas be ton ké - szítés hosszadalmas mûveletsorát: a zsaluzást, a vasszerelést, a be to no zást, az utó ke ze lést. Az épí té si idõ nagy mérték ben le rö vi dít he tõ. A z a c él s ab lon b a n, m i nõ s ég el len õr z öt t mó don ké s z ü lt termékekbõl a szabvány igényeit kielégítõ mûtárgy építhetõ. A to kos csa pos il lesz té se ket a hely szí nen ki töl tõ ha barcs meg szi lár du lá sa után a sül lyesz tés azon nal meg kez de tõ. Az önzáró módon kiképzett kapcsolatok nem engedik az egyes ele mek szét sza ka dá sát még ak kor sem, ha az ak na sül lyesztés közben megszorulna. Ta laj vi zes kör nye zet ben víz alat ti kot rás sal ta laj víz szint süllyesztés nélkül is elkészíthetõ a mûtárgy. A nyolc szög le tes WUM ak na sík bel sõ ol dal fa lai jó fe lüle t et k í n á l n a k a leg kü lön fé lébb gé p é s z e t i s z e rel vé nyek el he lye z é s é re, rög z í t é s é re. B E T O N M I N Õ S É G Az ele mek be ton já nak az MSZ EN 206-1:2002 il let ve MSZ :2004 sze rint C30/37 szi lárd sá gi osz tá lyú.) Az MSZ :1997 sze rin ti S je lû szul fát ál ló ce ment fel h a s z n á l á s á va l ké s z í t et t W U M a k n a ele mek mg / l szul fát tar tal mú ta laj vi zes kör nye zet fe lett a ter mé kek szekunder védelmérõl kell gondoskodni. BE TON ACÉL A st a t i k a i l a g f i g ye lem b e vet t t e her v i s e lõ b e t on a c él mi nõ sé ge az MSZ 339:1987 sze rin ti B je lû, az el osz tóbe tét és ki eme lõ kam pó B je lû kell le gyen. A be ton fe dés név le ges mér té ke 40 mm, az MSZ 15227:1980 sze rint. ALA KI ÉS FE LÜ LE TI KÖ VE TEL MÉ NYEK Az elemek épek, repedésmentesek, egyenletes anyagúa k é s b e dol go z á sú a k le g ye nek. Bel s õ é s kü l s õ fe lü le t ü ket simára kell kiképezni. A meg en ge dett fe lü le ti hi bák: - a tel jes fe lü let 3%-át meg nem ha la dó men nyi sé gû, egyenként legfeljebb 3 cm 2 fe lü le tû és 5 mm mély fészkesség. - az éle ken max. 5 cm hossz ban, 1 cm-nél nem mé lyebb csor bu lás. - 0,2 mm tágasságú, az acél be té tet el nem érõ fe lü le ti repedés. A meg en ge det tet meg ha la dó mér té kû, az elem te her bíró ké pes sé gét és tar tós sá gát nem be fo lyá so ló kül sõ meg jele né si hi bák szak sze rû ja ví tá sa meg en ge dett. TER MÉK TÁ RO LÁ SA Rak tá ro zás kor (tá ro lás kor) az ak na ele me ket a kö vet ke - zõk sze rint kell tá rol ni: - vízszintes, elegyengetett területen, alátétfákra helyezve, - max. két elem he lyez he tõ egy más ra, a fel sõ és al só elem kö zé be tét fá kat kell he lyez ni. TER MÉK BE ÉPÍ TÉ SE Kútsüllyesztéses módszerrel épített aknák beépítésének fõbb mun ka fá zi sai : Á l t a l á b a n sü l lye s z t é si t e ch no ló g i a i t er v ké s z í t é s e nem szük sé ges, de na gyon la za ho mok, ho mo kos-ka vics (túl sülylyesz té si ve szély) és erõ sen kö tött (lp > 30 %) agyag ta la jok (nehéz süllyeszteni) esetén két-három helyzetben célszerû sül lyesz té si szá mí tá so kat vé gez ni. Az épí tés so rán a szok vá nyos tól el té rõ, va la mint a helyszí ni kö rül mé nyek bõl fa ka dó elõ írá so kat a ter ve zés kor kell meghatározni. Az épí té si mun ka fõbb fá zi sai: - In dí tó gö dör ki eme lé se, te kin tet tel az épí tés ko ri ta laj vízszint re és a mun k a gé pek ma ni pu lá ci ós le he tõ sé ge i re. - Vágóél párnafákra helyezése, tervezõ által megadott elemek elhelyezése.

32 WUM RENDSZERÛ SZENNYVÍZÁTEMELŐ AKNÁK - Fu g á k k i ön t é s e h a b a r c c s a l (mû a nyag g a l mo d i f i k á lt ha barcs, vagy Hvz 50 ce ment ha barcs elõ írás sze rint.) - Ha barcs szi lár du lá sa után, mû tárgy sül lyesz té se víz alat ti kot rás sal. - Ter ve zett I. ütem szint jé nek el éré se után újabb elemek el he lye zé se, fu gák ki ön té se ha barc csal. - A ha barcs szi lár du lá sa után a sül lyesz tés foly tat ha tó. Újabb üte mek. - Vég le ges szint el éré se után fe nék le zá rá sát a víz alat ti be to no zás sza bá lyai sze rint kell el vé gez ni. - A be ton szi lár du lá sa után a mû tárgy ból a víz le szí vá sa, vas be ton fe nék le mez el ké szí té se. - Tech no ló gi ai sze re lés, vas be ton fedlap el he lye zé se. - Földvisszatöltés (tömörítés az elõírt tömörségre), tereprendezés és a környezet helyreállítása. TER VE ZÉS NÉL FI GYE LEM BE KELL VEN NI A W U M a k n a rend s z er mé re t e z é s é nél f i g ye lem b e vet t ter hek: - 10 m mély ség ben az ak tív föld nyo más ér té ke 1,3 egyen lõt len sé gi té nye zõ vel, - a földnyomáson kívül a közúti terhelést helyettesítõ 24 kn/m 2 fel szí ni te het. Az adap tá ló ter ve zõ nek fog lal koz nia kell: - a mû tárgy fel úszás el le ni biz ton sá gá val, és - a mûtárgy - körülményeknek megfelelõ - korrózióvédelmével. A kútsüllyesztéses módszerrel építhetõ akna esetén a fel úszá si biz ton sá got - az MSZ :1997 sze rint - az ad ap t á ló t er ve z õ nek kel l meg fe le lõ mé re t û v í z a l at t i fe nék k i b e t o no z á s s a l bi z t o sí t a n i é s c s a k a b e t on meg kö t é s e ut á n sza bad a vi zet le szív ni. MUN KA- ÉS TÛZ VÉ DE LEM A bal eset és mun ka vé del mi kér dé sek nél irány adó az évi XCIII. törvény a munkavédelemrõl. A törvényerejû rendelet mellett érvényesek az egyes munkanemeket sza bá lyo zó elõ írá sok: MU 09-02/01 Munkautasítás Tech no ló gi ai uta sí tás be ton elem gyár tás ra. MU 09-02/02 Munkautasítás Át vé te li uta sí tás be ton elem gyár tás ra. MU Munkautasítás Tá ro lá si és szál lí tá si uta sí tás A kon k rét k i v i t e le z é si mu n k á ho z a t er v do ku men t á c ió mu n k a vé del m i fe j e z e t é b en kel l elõ í r n i a mu n k a vé del m i fel t é t e le ket, va l a m i nt a fe le lõ s k i v i t e le z õ nek bi z t o sí t a n i azt. Né hány lé nye gi kér dés az ele mek be épí té sé nél, ame - lyek ki eme lé se szük sé ges: - Eme lés a vo nat ko zó rend sza bály ok - 4/1999. (VIII.4.) GM ren de let és a 32/1994 (XI.10.) IKIM ren de let 4. pont ja - betartása mellett, teljesen ép emelõ szerelvényekkel, kötelekkel történhet. A földmunkánál irányadó az MSZ :1989 elõ írá sai. - A biztonságos munkavégzés érdekében a földkiemelés szabályait be kell tartani. - Az ele mek beeme lé sé nél kéz zel se gí te ni ti los. Csak meg fe le lõ biz ton sá gos tá vol ság ból kö te lek kel vagy ru dakkal lehet irányítani az elemet. Az emelés környezetében csak kö tö zõ szak vizs gá val ren del ke zõ sze mély tar tóz kodhat. - A da ru zá si sáv ban áram alatt le võ vagy át hú zó dó légvezeték nem lehet, a munka megkezdése elõtt ezeket áram ta la ní ta ni kell. - A kész ak ná ba va ló le eresz ke dés és mun ka vég zés mun ka vé del mi elõ írá sa it az MSZ :1983 tar tal maz za.

33 WUM RENDSZERÛ SZENNYVÍZÁTEMELŐ AKNÁK ÖSSZESÍTÕ TÁBLÁZATA Termék megnevezése WUM 120/15 szennyvízátemelõ akna Tömeg (kg) Keresztmetszet WUM Ø120/100 VSGY vágóél elem 1920 WUM Ø120/50 KS magasító elem 820 WUM Ø120/100 KS magasító elem 1040 WUM Ø120 FY15 födémelem 485 WUM Ø120 fenekelt 100 KS elem 2104 WUM 160/16 szennyvízátemelõ akna WUM Ø160/100 VSGY vágóél elem 3240 WUM Ø160/50 KS magasító elem 1020 WUM Ø160/100 KS magasító elem 2182 WUM Ø160/150 KS magasító elem 3183 WUM Ø160/200 KS magasító elem 4240 WUM Ø160/250 KS magasító elem 5305 WUM Ø160/változó méretû KS magasító elem változó WUM Ø160 FY15 födémelem 710 WUM Ø160 fenekelt változó méretû KS elem változó

34 WUM RENDSZERÛ SZENNYVÍZÁTEMELŐ AKNÁK ÖSSZESÍTÕ TÁBLÁZATA Termék megnevezése WUM 210/18 szennyvízátemelõ akna Tömeg (kg) Keresztmetszet WUM Ø210/100 VSGY vágóél elem 3787 WUM Ø210/50 KS magasító elem 1560 WUM Ø210/100 KS magasító elem 3120 WUM Ø210 FY födémelem 965 WUM Ø210/100 fenekelt elem 4366 WUM 280/18 szennyvízátemelõ akna WUM 280/280 VS vágóél elem 3444 WUM 280/280 VMS vágóél magasító elem 3745 WUM 280/280 KS 75 akna magasító köpenyelem 3170 WUM 280/280 FY15 cm vastag födémelem 2387

35 WUM RENDSZERÛ SZENNYVÍZÁTEMELŐ AKNÁK WUM 120 SZENNYVÍZÁTEMELÕ AKNA ÖSSZEÁLLÍTÁSI RAJZ Engedélyek: ÉME OKTVF: É-17/2007

36 WUM RENDSZERÛ SZENNYVÍZÁTEMELŐ AKNÁK WUM Ø120/100 VSGY VÁGÓÉL ELEM WUM 120 SZENNYVÍZÁTEMELÕ AKNA Belsõ átmérõ (cm) 120 Külsõ átmérõ (cm) 158 Szerk. magas. (cm) 116 Tömeg (kg) 1920 Beton szilárdság C30/37 Beton kitéti oszt. XC4, XF1, XA1 Engedélyek: ÉME OKTVF É-17/2007 WUM Ø120/50 KS MAGASÍTÓ ELEM Belsõ átmérõ (cm) 120 Külsõ átmérõ (cm) 150 Szerk. magas. (cm) 50 Tömeg (kg) 820 Beton szilárdság C30/37 Beton kitéti oszt. XC4, XF1, XA1 Engedélyek: ÉME OKTVF É WUM Ø120/100 KS MAGASÍTÓ ELEM Belsõ átmérõ (cm) 120 Külsõ átmérõ (cm) 150 Szerk. magas. (cm) 100 Tömeg (kg) 1040 Beton szilárdság C30/37 Beton kitéti oszt. XC4, XF1, XA1 Engedélyek: ÉME OKTVF É-17/2007 Megjegyzés: A KS elemek 50 cm-es magasságtól 10 cm-es méretlépcsõkben készülhetnek.

37 WUM RENDSZERÛ SZENNYVÍZÁTEMELŐ AKNÁK WUM Ø120 FY15 FÖDÉMELEM Belsõ átmérõ (cm) 120 Külsõ átmérõ (cm) 150 Szerk. magas. (cm) 15 Tömeg (kg) 485 Beton szilárdság C30/37 Beton kitéti oszt. XC4, XF1, XA1 Megjegyzés: A fedlap mérete és anyaga a megrendelõ igényeihez igazodhat. A fedlap készülhet festett, tüzihorganyzott és korracél kivitelben. Engedélyek: ÉME OKTVF É-17/2007 WUM Ø120 FENEKELT 100 KS ELEM Belsõ átmérõ (cm) 120 Külsõ átmérõ (cm) 150 Szerk. magas. (cm) 100 Tömeg (kg) 2104 Beton szilárdság C30/37 Beton kitéti oszt. XC4, XF1, XA1 Engedélyek: ÉME OKTVF É-17/2007

38 WUM RENDSZERÛ SZENNYVÍZÁTEMELŐ AKNÁK WUM 160 SZENNYVÍZÁTEMELÕ AKNA ÖSSZEÁLLÍTÁSI RAJZ Engedélyek: ÉME OKTVF: É-17/2007

39 WUM RENDSZERÛ SZENNYVÍZÁTEMELŐ AKNÁK WUM Ø160 VSGY VÁGÓÉL ELEM WUM 160 SZENNYVÍZÁTEMELÕ AKNA Belsõ átmérõ (cm) 160 Külsõ átmérõ (cm) 200 Szerk. magas. (cm) 141 Tömeg (kg) 3240 Beton szilárdság C30/37 Beton kitéti oszt. XC4, XF1, XA1 Engedélyek: ÉME OKTVF É-17/2007 WUM Ø160/50 KS MAGASÍTÓ ELEM Belsõ átmérõ (cm) 160 Külsõ átmérõ (cm) 192 Szerk. magas. (cm) 50 Tömeg (kg) 1020 Beton szilárdság C30/37 Beton kitéti oszt. XC4, XF1, XA1 Engedélyek: ÉME OKTVF É-17/2007 WUM Ø160/100 KS MAGASÍTÓ ELEM Belsõ átmérõ (cm) 160 Külsõ átmérõ (cm) 192 Szerk. magas. (cm) 100 Tömeg (kg) 2182 Beton szilárdság C30/37 Beton kitéti oszt. XC4, XF1, XA1 Engedélyek: ÉME OKTVF É-17/2007

40 WUM RENDSZERÛ SZENNYVÍZÁTEMELŐ AKNÁK WUM Ø160/150 KS MAGASÍTÓ ELEM WUM 160 SZENNYVÍZÁTEMELÕ AKNA Belsõ átmérõ (cm) 160 Külsõ átmérõ (cm) 192 Szerk. magas. (cm) 150 Tömeg (kg) 3183 Beton szilárdság C30/37 Beton kitéti oszt. XC4, XF1, XA1 Engedélyek: ÉME OKTVF É-17/2007 WUM Ø160/200 KS MAGASÍTÓ ELEM Belsõ átmérõ (cm) 160 Külsõ átmérõ (cm) 192 Szerk. magas. (cm) 200 Tömeg (kg) 4240 Beton szilárdság C30/37 Beton kitéti oszt. XC4, XF1, XA1 Engedélyek: ÉME OKTVF 17/2007

41 WUM RENDSZERÛ SZENNYVÍZÁTEMELŐ AKNÁK WUM Ø160/250 KS MAGASÍTÓ ELEM WUM 160 SZENNYVÍZÁTEMELÕ AKNA Belsõ átmérõ (cm) 160 Külsõ átmérõ (cm) 192 Szerk. magas. (cm) 250 Tömeg (kg) 5305 Beton szilárdság C30/37 Beton kitéti oszt. XC4, XF1, XA1 Engedélyek: ÉME OKTVF É-17/2007 WUM Ø160/VÁLTOZÓ MÉRETÛ KS MAGASÍTÓELEM Belsõ átmérõ (cm) 160 Külsõ átmérõ (cm) 192 Szerk. magas. (cm) változó Tömeg (kg) változó Beton szilárdság C30/37 Beton kitéti oszt. XC4, XF1, XA1 Engedélyek: ÉME OKTVF É-17/2007 Megjegyzés: A KS elemek 50 cm-es magasságtól 10 cm-es méretlépcsõkben készülhetnek.

42 WUM RENDSZERÛ SZENNYVÍZÁTEMELŐ AKNÁK WUM 160 SZENNYVÍZÁTEMELÕ AKNA WUM Ø160 FY 15 CM VASTAG FÖDÉMELEM Belsõ átmérõ (cm) 160 Külsõ átmérõ (cm) 192 Szerk. magas. (cm) 15 Tömeg (kg) 710 Beton szilárdság C30/37 Beton kitéti oszt. XC4, XF1, XA1 Megjegyzés: A fedlap mérete és anyaga a megrendelõ igényeihez igazodhat. A fedlap készülhet festett, tüzihorganyzott és korracél kivitelben. Engedélyek: ÉME OKTVF É-17/2007 WUM Ø160 FENEKELT VÁLTOZÓ MÉRETÛ KS ELEM Belsõ átmérõ (cm) 160 Külsõ átmérõ (cm) 192 Szerk. magas. (cm) változó Tömeg (kg) változó Beton szilárdság C30/37 Beton kitéti oszt. XC4, XF1, XA1 Engedélyek: ÉME OKTVF É-17/2007

43 WUM RENDSZERÛ SZENNYVÍZÁTEMELŐ AKNÁK WUM 210 SZENNYVÍZÁTEMELÕ AKNA ÖSSZEÁLLÍTÁSI RAJZ Engedélyek: ÉME OKTVF: É-17/2007

44 WUM RENDSZERÛ SZENNYVÍZÁTEMELŐ AKNÁK WUM Ø210/100 VSGY VÁGÓÉL ELEM WUM 210 SZENNYVÍZÁTEMELÕ AKNA Belsõ átmérõ (cm) 210 Külsõ átmérõ (cm) 256 Szerk. magas. (cm) 115 Tömeg (kg) 3787 Beton szilárdság C30/37 Beton kitéti oszt. XC4, XF1, XA1 Engedélyek: ÉME OKTVF É-17/2007 WUM Ø210/50 KS MAGASÍTÓ ELEM Belsõ átmérõ (cm) 210 Külsõ átmérõ (cm) 246 Szerk. magas. (cm) 50 Tömeg (kg) 1560 Beton szilárdság C30/37 Beton kitéti oszt. XC4, XF1, XA1 Engedélyek: ÉME OKTVF É-17/2007 WUM Ø210/100 KS MAGASÍTÓ ELEM Belsõ átmérõ (cm) 210 Külsõ átmérõ (cm) 246 Szerk. magas. (cm) 100 Tömeg (kg) 3120 Beton szilárdság C30/37 Beton kitéti oszt. XC4, XF1, XA1 Engedélyek: ÉME OKTVF É-17/2007 Megjegyzés: A KS elemek 50 cm-es magasságtól 10 cm-es méretlépcsõkben készülhetnek.

45 WUM RENDSZERÛ SZENNYVÍZÁTEMELŐ AKNÁK WUM 210 SZENNYVÍZÁTEMELÕ AKNA WUM Ø210 FY FEDLAP Belsõ átmérõ (cm) 210 Külsõ átmérõ (cm) 256 Szerk. magas. (cm) 15 Tömeg (kg) 965 Beton szilárdság C30/37 Beton kitéti oszt. XC4, XF1, XA1 Megjegyzés: A fedlap mérete és anyaga a megrendelõ igényeihez igazodhat. A fedlap készülhet festett, tüzihorganyzott és korracél kivitelben. Engedélyek: ÉME OKTVF É-17/2007 WUM Ø210/100 FENEKELT ELEM Belsõ átmérõ (cm) 210 Külsõ átmérõ (cm) 246 Szerk. magas. (cm) 100 Tömeg (kg) 4366 Beton szilárdság C30/37 Beton kitéti oszt. XC4, XF1, XA1 Engedélyek: ÉME OKTVF É-17/2007

46 WUM RENDSZERÛ SZENNYVÍZÁTEMELŐ AKNÁK WUM 280/280 BEÉPÍTÉSI RAJZ Engedélyek: ÉME OKTVF: É-82/2007

47 WUM RENDSZERÛ SZENNYVÍZÁTEMELŐ AKNÁK WUM 280/280 VS VÁGÓÉL ELEM WUM 280 SZENNYVÍZÁTEMELÕ AKNA Belsõ méret (cm) 280 Külsõ méret (cm) 326 Szerk. magas. (cm) 75 Tömeg (kg) 3444 Beton szilárdság C30/37 Beton kitéti oszt. XC4, XF1, XA1 Engedélyek: ÉME OKTVF É-82/2007 WUM 280/280 VMS VÁGÓÉL MAGASÍTÓ ELEM Belsõ méret (cm) 280 Külsõ méret (cm) 326 Szerk. magas. (cm) 75 Tömeg (kg) 3745 Beton szilárdság C30/37 Beton kitéti oszt. XC4, XF1, XA1 Engedélyek: ÉME OKTVF É-82/2007

48 WUM RENDSZERÛ SZENNYVÍZÁTEMELŐ AKNÁK WUM 280 SZENNYVÍZÁTEMELÕ AKNA WUM 280/280 KS 75 AKNA MAGASÍTÓ KÖPENYELEM Belsõ méret (cm) 280 Külsõ méret (cm) 295 Szerk. magas. (cm) 75 Tömeg (kg) 3170 Beton szilárdság C30/37 Beton kitéti oszt. XC4, XF1, XA1 Engedélyek: ÉME OKTVF É-82/2007 WUM 280/280 FY15 CM VASTAG FÖDÉMELEM Belsõ átmérõ (cm) 280 Külsõ átmérõ (cm) 295 Szerk. magas. (cm) 15 Tömeg (kg) 2387 Beton szilárdság C30/37 Beton kitéti oszt. XC4, XF1, XA1 Megjegyzés: A fedlap mérete és anyaga a megrendelõ igényeihez igazodhat. A fedlap készülhet festett, tüzihorganyzott és korracél kivitelben. Engedélyek: ÉME OKTVF É-82/2007

49 JEGYZETEK

50 JEGYZETEK

51 ELÉRHETÕSÉGEK CSOMIÉP Beton és Meliorációs Termékgyártó Kft Hódmezővásárhely, Makói úti CSOMIÉP Ipartelep Telefon: (+36) (62) Fax: (+36) (62) Honlap: GPS koordináták: 46 24' 25" N 20 21' 26" E Salgótar ótarj rján Miskolc Eger Nyíregyháza Győr Tatabánya Budapest Debrecen Szombathely Veszprém Székesfehérvár Szolno nok Zalaegerszeg Kecskemét Békéscs csaba Kaposvár Szekszárd zárd Szeged ed Hódmezővásárhely e Pécs 6800 Hódmezõvásárhely, á Makói úti CSOMIÉP ipartelep
