1 Termékismertető Sajtolható betoncsövek

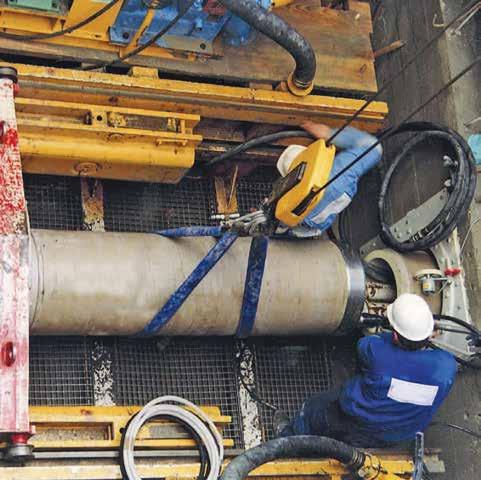

2 Bevezető Az irányított fúrás és sajtolásos technológiák az elmúlt években rohamosan fejlődtek. A kitakarás nélküli vezetéképítési technológiák lényege, hogy a szükség szerinti méretekben kialakított indító aknából (munkagödörből) az ott előkészített és megfelelő háttámasszal alátámasztott nagy teljesítményű hidraulikus présekkel a tervezett nyomvonal mentén a talajba sajtolják a süllyesztett kötéssel egymásba illeszkedő betoncsöveket. A rakat előtt vágó él vagy fúrópajzs halad, mely a talajba való hatolást és a rakat irányíthatóságát biztosítja. 1. ábra 1. ábra A sajtolás technológia vázlata. Az eljárás előnyei: nincs szükség nyílt munkaárokra, a beépítés szinte észrevétlen a település életét nem zavarja meg a kivitelezés elkerülhető a talajvízszint csökkentése, ezáltal megóvjuk a növényzetet és épületeket viszonylag kis mennyiségű talajt kell kitermelni a beépítendő anyagok és a berendezések, gépek tárolása nem igényel külön területet a közlekedés (vasút, közút, gyalogos) zavartalan marad a munkálatok alatt a beépítés független az időjárástól kisebb zaj és porterhelés a környezetterhelés, a szén-dioxid kibocsátás számottevően alacsonyabb, részben az eljárás sajátosságai, részben a forgalmi dugók elkerülése miatt.

3 1. A sajtolható betoncsövek rendeltetése A vasalatlan, sajtolható betoncsövek enyhén korrozív szennyvíz, csapadék- és felszíni vizek gravitációs elvezetésének szolgálnak. A betoncsövek sajtolása gazdaságos, mert toldásuk egyszerű, rejtett tokos gumigyűrűs kapcsolata révén. 2. A betoncsövek elemválasztéka A sajtolható betoncsövek 1 méter hosszúságban készülnek. A méreteket az 2. ábra és az 1. táblázat tartalmazza. 2. ábra: Sajtolható betoncső Belső átmérő: Falvastagság: Külső átmérő: Építési A termék (d) mm (f) mm (D)mm hossz: súlya: kg (h) cm táblázat: A sajtolható betoncsövek méretválasztéka

4 3. Csőcsatlakozás A sajtolható betoncsövek megfelelnek az MSZ EN 1916:2003 szabványban előírtaknak. A sajtolható betoncsövek anyaga C 50/60 XA3-XV3(H) műanyagszál erősítésű öntömörödő beton. A sajtolható betoncsövek csatlakozása a fenti szabvány pont b. ábra szerinti. A csőkötés gyűrűje A 38 minőségű szerkezeti acélból készül, a korróziós követelményeknek megfelelően korrózió álló festékbevonattal vagy tűzi horganyzott kivitelben. Igény esetén a gyűrű rozsdamentes koracélból is készülhet. A tenziós gyűrűből, az MSZ EN 681 szabvány szerinti EPDM ajakos egy fogú, valamint EPDM 15/18 négyzet keresztmetszetű kaucsuk gumi tömítésekből álló rendszer együtt tökéletes vízzáróságot biztosít. A sajtolóerő egyenletes elosztását a 20 mm vastag OSB kiegyenlítő gyűrű biztosítja. A fenti csatlakozást a 3. és 4. ábrák tartalmazzák. A 3. ábra: Összeépített sajtolható betoncsövek. A 20 mm vastag OSB kiegyenlítő gyűrű EPDM ajakos egyfogú tömítő gyűrű EPDM 18/15 tömítő gyűrű 4. ábra: Sajtolható betoncsövek csőcsatlakozás

5 4. A betoncsövekkel szemben támasztott követelmények 4.1. Mérettűrés Az MSZ EN 1916:2003 szabvány szerint Alaki és felületi követelmények Az előre gyártott csövek felülete zárt legyen. Megengedett azonban olyan hiányosság, amely a csövek felhasználhatóságát nem csökkenti. Az elemeken átmenő repedések nem lehetnek. Megengedett felületi hibák a teljes felület 3%-át meg nem haladó mélységű, egyenként legfeljebb 5 mm átmérőjű lyukacsosság az élek max. 15% összhosszban olyan, 1 cm-nél nem mélyebb csorbulás, ahol egy csorbulás hossza az él 5%-át nem éri el. A megengedettet meghaladó méretű, az elem használhatóságát és tartósságát nem befolyásoló, külső megjelenési hibák szakszerű javítása engedéllyel rendelkező betonjavító habarccsal megengedett Anyagminőség A termékek a CSOMIÉP Kft. ÖPP tip. C 50/60 XA3-XV3(H) műanyag szál erősítésű öntömörödő betonból készülnek Szilárdsági követelmények, teherbírás A sajtolható betoncsövek éltörő erejét az MSZ EN 1916:2003 szabvány C. melléklet szerint vizsgálva az alábbi, 2. táblázatban tartalmazza. A 1. ábra szerinti sajtolható betoncsövek csövek éltörő ereje belső átmérő mm falvastagság mm éltörő erő kn/fm táblázat: Sajtolható betoncsövek éltörő ereje

6 4.5. Vízfelvétel Az MSZ EN 1916:2003 szabvány szerint a termék vízfelvételének legnagyobb értéke: 6 tömegszázalék Vízzáróság Az MSZ EN 1916:2003 szabvány E. pontjai szerint vízzárósági próba során a cső külső felületén és a csőcsatlakozásoknál nem lehet csurgás, nem lehet átfolyás, nem lehet csillogó vízfelület. Átnedvesedett sötét foltok a felület legfeljebb 5 %-ban jelenhetnek meg. 5. A kész termékek minőségének ellenőrzése 5.1. A mérettűrés ellenőrzése Egy vizsgálati tételnek az egy gyártó helyen, fél éven belül készült betoncsöveket kell tekinteni. A vizsgálathoz a tételből a véletlenszerűség biztosításával a következő mennyiségű mintát kell venni. A tétel nagysága < >1000 A minta nagysága legalább (db) Megfelelőnek minősül a tétel, ha a kiválasztott mintán a 3.1. pontbeli követelmények teljesülnek Alaki és felületi követelmények vizsgálata Az alaki és felületi követelmények vizsgálata szemrevételezéssel és mérőszalaggal történik. Megfelelőnek minősül a tétel, ha a 3.2. pont követelményei teljesülnek Anyagminőség Azokon a napokon, amikor a gyártó üzemben betoncsövek készülnek, az azokhoz felhasznált betonból vett próbatestek (kockák) minőségét az MSZ :2004 számú Beton 1. rész. Műszaki feltételek, teljesítő képesség, készítés és megfelelőség, valamint az MSZEN alkalmazási feltételei Magyarországon című szabvány szerint kell értékelni. Megfelelő a tétel, ha a 3.3. pont feltételei teljesülnek. 6. Tűzvédelmi besorolás A beton termékeket az EU 96/603/EK határozata értelmében vizsgálat nélkül a nem tűzveszélyes A osztályba kell sorolni. 7. CE tanúsítás CE tanúsítás száma: KTI 7/2015/16-Ö

7 Használati utasítás 305/2001 EU rendelet 11. cikk. (6) alapján Sajtolható betoncsövek 1. A sajtolható betoncsövek rendeltetése A vasalatlan, sajtolható betoncsövek szennyvizek, csapadék- és felszíni vizek gravitációs elvezetésének céljára készülnek. 2. Tervezési útmutató A földbe fektetett szenny és csapadékvíz elvezető sajtolható betoncsövek tervezése során hidraulikai és statikai méretezést kell végezni Statikai méretezés A statikai számításhoz rendelkezésre álló szabályozások: MSZEN :2001 Földbe fektetett csővezetékek statikai számítása különböző terhelési feltételek esetén 1. rész: Általános követelmények CEN/TR :2007 Structural design of buried pipelines under various conditions of loading. Part 3: Common method MSZ EN 1990 Eurocode: A tartószerkezetek tervezésének alapjai MSZ EN Eurocode 1: A tartőszerkezeteket érő hatások 2. rész: Hidak forgalmi terhei. Segédletként használható a már visszavont: MI Közcsatornák tervezése. Csatornák erőtani tervezése 2.2. Hidraulikai méretezés A hidraulikai méretezéshez rendelkezésre álló szabályozások: Útügyi Műszaki Előírás [ÚT ] Közutak víztelenítésének tervezése MSZ 11447:1979 Hidak és átereszek hidraulikai számítása Segédletként használható a már visszavont: MI Közcsatornák tervezése. Hidraulikai méretezés

8 3. Szállítás, rakodás, tárolás 3.1. Sajtolható betoncsövek kiszállítása Az elemeket nyáron (10 o C átlaghőmérséklet felett) legkorábban hétnapos, télen 14 napos kor elérése után szállítható el a gyártó telephelyéről. Korábbi időpontban történő kiszállítás csak a gyártó és megrendelő külön megállapodása alapján, telephelyi átvétellel történhet. A csöveket elszállításkor a fuvareszközre a gyártó rakja fel Sajtolható betoncsövek tárolása A tárolótér vízszintes, összefüggő burkolattal ellátott, vagy legalább megfelelően tömörített, biztos teherbírású, szilárd talajú sík terület legyen, melyen a szállító és rakodó járművek is biztonságosan közlekedhetnek. A kis átmérőjű, Ø10, Ø15 ésø20 cm belső átmérőjű csövek kiszolgálása raklapon történik. A nagyobb átmérőjű csöveket beépítési helyzetben, alátét fákon, az alábbiak szerint több sorban lehet tárolni. Ø20 betoncső Ø30 betoncső Ø40 betoncső Ø50 betoncső Ø60 betoncső EU raklap 7 sor 6 sor 5 sor 4 sor 3.3. A rakodás eszközei A csövek emelésére használható olyan a daruhorogra akasztható emelőhimba, mely benyúlik a csőbe. A himba csőbe nyúló szára 40 cm-rel legyen hosszabb, mint a csőhossz fele. A csövek emelésére alkalmazható kötél, vagy heveder, mely két helyen, a cső súlypontjától jobbra, balra egyenlő távolságban átfogja a cső külső palástját. A kötél, vagy heveder a cső külső palástját nem sértheti meg. A csövek emelésére használható önzáró emelő villa, melyek fogófelületét gumival, vagy más rugalmas anyaggal kell borítani azért, hogy a cső felületét meg ne sértse. 4. Beépítési technológia A sajtolható betoncsövek építése során az MSZ EN 1610 "Szennyvízelvezető vezetékek és csatornák fektetése és vizsgálata" című szabvány előírásai szerint kell eljárni. Az alkalmazott sajtolási technológia sajátosságit mindig a kivitelező vállalkozó a saját, alkalmazott technológiája valamint a beépítési helyszín határozza meg.

9 Biztonsági tájékoztató 305/2001 EU rendelet 11. cikk. (6) alapján Sajtolható betoncsövek A sajtolható betoncsövek tárolótere vízszintes, összefüggő burkolattal ellátott, vagy legalább megfelelően tömörített, biztos teherbírású, szilárd talajú sík terület legyen, melyen a szállító és rakodó járművek is biztonságosan közlekedhetnek. A baleset- és munkavédelmi kérdéseknél irányadó év XCIII. törvény a munkavédelemről, különösen annak IV. fejezete. A konkrét kivitelezési munkához a tervdokumentáció munkavédelmi fejezetében kell előírni a munkavédelmi feltételeket, valamint azt a kivitelezőnek biztosítania kell. A termék tűzveszélyességi osztálya A1, nem éghető. A törött elemek építési törmelékként kezelendők.
