BESZERELÉS. Ag 15 Antenna. Antenna kábel (P/N 50449) SORVEZETŐ MEGJELENÉSE

Átírás

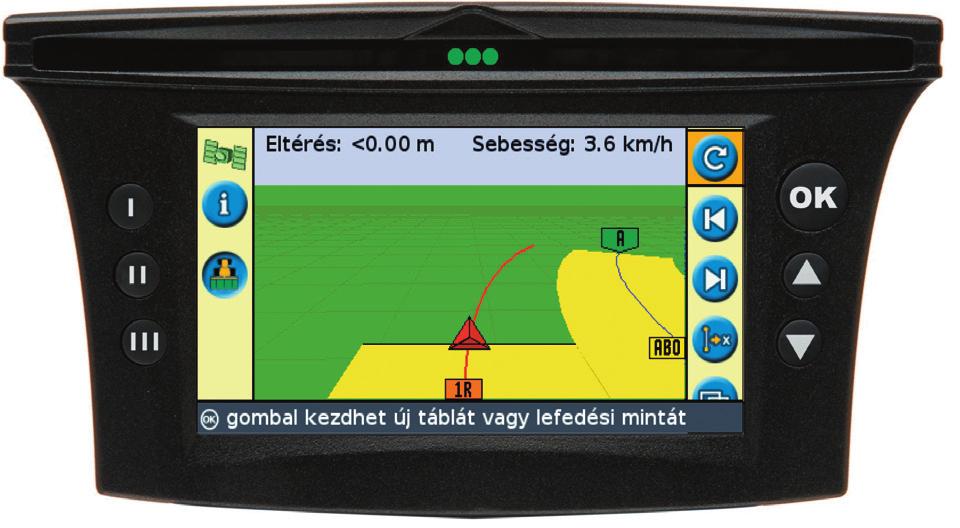

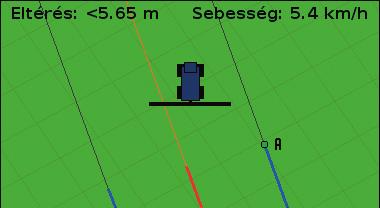

1 EZ-Guide LEL EZ-Guide ESZERELÉS lapkivitel g 15 ntenna Távirányítóval EZ-Guide 500 sorvezető Áramforrás Áramforrás LEL EZ-Steer kormányautomatikával Tápkábel (P/N 62817) ntenna kábel (P/N 50449) Áramforrás LEL SORVEZETŐ MEGJELENÉSE Funkció billentyűk gombok pillanatnyi funkcióját, a mellettük lévő ikonok mutatják. Letérést jelző LED-ek Ha a gép a kijelölt vonalon halad, akkor a középső 3 zöld LED világít. letérést a piros LED-ek mutatják. KILÉPÉS gomb (hátoldalon található) Változások elvetése és a menüben egy szinttel feljebb lépés. Fogásokat jelző vonalak z éppen aktuális fogás színe piros. mellette lévő kék. fogások sorszáma a képernyő alján megtalálható. Súgó Információkat ad a rendszer használatához. C Jármű ikon Megmutatja a gép helyét, és a haladás irányát az aktuális fogáshoz képest. illentyűk: o u D nyilakkal választhatunk az ikonok között és az o gombbal végrehajtjuk a funkciót. Művelt és átfedett területek lefedés rögzítésre kerül, ha a permetezőgép üzemel, vagy a funkció gomb aktív, vagy ha az automatikus kormányzás aktiválva van. Száraz helyen tartsa a sorvezetőt. nedvesség elektomos kárt okozhat a készülékben, és elveszítheti a készülékre a garanciát is.

2 EGYSZERŰ ÜZEMMÓD HSZNÁLT z egyszerű üzemmódban pillanatok alatt eljuthat a sorvezetéshez. Új tábla Munkaszélesség megadása Válassza ki a lefedési mintát Vegye fel az egyenest Sorvezetés Válassza a ikont, majd nyomja meg a o gombot. dja meg a munkaszélességet és a kívánt átfedést Lásd a továbbiakban a LEFEDÉSI MINTÁK-nál dja meg a sorvezetéshez szükséges pontot. Figyelem! Ha az + lefedési mintát választja, akkor a készülék figyelmezteti, hogy adja meg a művelési irányt. Ha a eszegés lefedési mintát választja, akkor a készüléke arra figyelmezteti, hogy adja meg a szegések számát. eépített súgó sorvezető beépített súgóval rendelkezik. súgó a gomb megnyomásával érhető el. Gyors munkakezdés varázsló lapesetben a kezdési varázsló minden bekapcsolás után megjelenik. Így biztosítja Önnek, hogy a fontosabb rendszerbeállításokat ellenőrizhesse a munkák megkezdése előtt. munkakezdési varázslóból a gomb megnyomásával lehet kilépni, és megkezdeni a munkát. Figyelem! munkakezdési varázsló utolsó képernyőjén ki lehet kapcsolni, hogy a jövőben a gép ne mutassa meg a munkakezdési varázslót. Funkciók (bal oldal) Ikonok Leírás Információs panel megjelenítés eépített súgó megjelenítés Művelt területek rögzítésnek ki/be kapcsolása Vissza a térkép nézetbe (Menü és varázsló képernyőkön) Vissza az előző menübe (menü képernyők) Változtatások elvetése (szerkesztés képernyő) Vissza az előző képernyőre (varázsló képernyők) Ugrás a következő képernyőre (varázslóképernyők) kciók (jobb oldal) Ikonok Leírás Új tábla vagy lefedési minta megadása Eltolás balra és jobbra Mozgatás ide (csak Haladó módban) Nagyítás Szünet és visszanavigálás a pontra Irányító ikonok megjelenítése (csak Haladó módban) Térképezési ikonok megjelenítése (csak Haladó módban) Nézőpont váltás (csak Haladó módban) Tábla meghatározása (jobb oldal) Ikonok Leírás és pont megadása Szegés elkezdése és befejezése Görbe vonal rögzítésének felfüggesztése Következő egyenes Megkötés nélküli görbe felvétele Görbe felvétele szüneteltetve eállítási menübe lépés

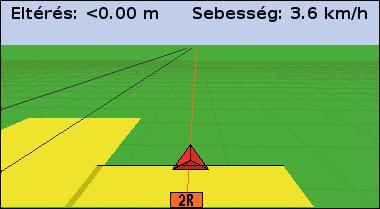

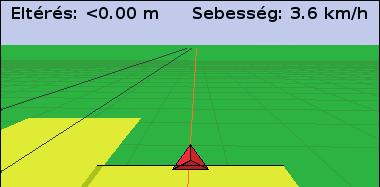

3 Állapot Jelzők fő képernyőn két állapot jelző látható: KIJELZŐFUNKCIÓK Ikonok Műhold állapota (bal felső) Ikonok US meghajtó állapota (bal alsó) Megbízható pozíció Csatlakoztatva, használatra kész pozíció minősége nem megfelelő Nincs pozíció etöltés US meghajtó nem megfelelő Ha az US meghajtó nincsen csatlakoztatva, akkor az US ikon nem jelenik meg. Nformáció megjelenítés z információk megjelenítéséhez nyomja meg a gombot. bal oldalon megjelenő ablakban láthatja a táblára, a munkavégzésre vagy a GPS-re vonatkozó adatokat. gomb többszöri megnyomásával válthat a megjelenő információk között. Nézetek Felülnézet Madártávlati nézet lapbeállítás szerint minden új tábla esetén madártávlati nézetbe vált át a képernyő. Ha azt szeretné, hogy a nézet magától váltson az automatikus kormányzás állapota szerint, vagy manuálisan szeretné váltani azt, akkor Haladó módban válassza ki az üzemmódot a eállítások / Rendszer / Kijelző / Nézet menüben. TÉRKÉPEZÉS térképezési módba lépéshez válassza az ikont, majd nyomja meg az OK gombot. térképezési mód a következőket teszi lehetővé: Pont-, vonal- és területtulajdonságok köztük az EZ oom rendszer számára kijelölt kihagyandó területek térképezése z EZ Steer rendszer ki- és bekapcsolása z EZ oom rendszer működtetése szórókeret-állapotjelzők nélkül Megjegyzés: Jó minőségű GPS hiányában a térképezés funkciót a rendszer letiltja. térképezett tulajdonságok a táblával együtt lesznek elmentve. Táblához való visszatérés esetén a térképezett tulajdonságok megjelenítéséhez töltse be újra a táblát, és kezdjen új műveletet vagy folytasson egy meglévőt. Térképezési opciók köztük a figyelmeztetési zóna távolságának, pozíciórögzítésnek, tulajdonságok törlésének beállításához válassza a eállítások / Térképezés menüpontot. Egy adott pont tulajdonságának a térképezéséhez először válassza az ikont, majd az alábbi ikonok egyikét: Szikla Gaz Fa Általános pont Egy adott vonal tulajdonságának a térképezéséhez először válassza az ikont, majd az alábbi ikont: Általános vonal Egy adott terület tulajdonságának a térképezéséhez először válassza az ikont, majd az alábbi ikonok egyikét: Általános terület Kihagyandó terület legközelebbi tulajdonság törléséhez válassza a törlés ikonját: Törlés

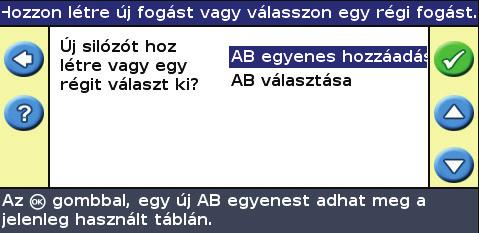

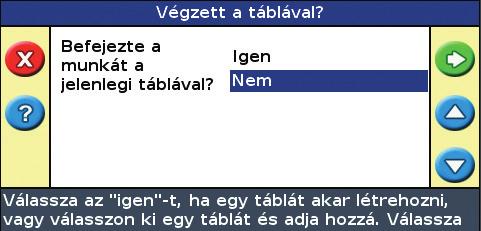

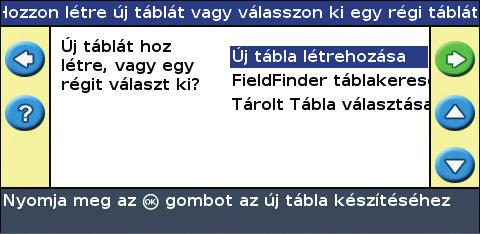

4 HLDÓ ÜZZEMÓD HSZNÁLT Új tábla vagy lefedési minta Válassza a ikont, majd nyomja meg az o gombot. IGEN (z Igen opció választása bezárja az aktuális táblát, és lehetővé teszi, hogy új táblát hozzon létre vagy kiválasszon egy elmentett táblát, és azt megszerkessze.) NEM ( Nem opció választása nyitva hagyja az aktuális táblát, és lehetővé teszi, hogy kiválasszon egy egyenest vagy átváltson egyenesek között.) Új tábla létrehozása Minták és munkagépbeállítások elfogadása Tábla nevének elfogadása vagy módosítása Munkavégzési információk megadása (adatrögzítés) Tábla kiválasztása Tábla kiválasztása a térképről (Táblakereső) vagy névlistáról (Tábla kiválasztása név alapján) Új művelet elkezdése (és megnevezése) vagy régi művelet folytatása Munkagép-beállítások elfogadása (szélesség) Eseményadatok rögzítése (adatrögzítés) egyenes felvétele egyenes kiválasztása térképről Munkagép-beállítások elfogadása (szélesség) egyenes kiválasztása Minta- és munkagépbeállítások elfogadása (szélesség) Sorvezetés

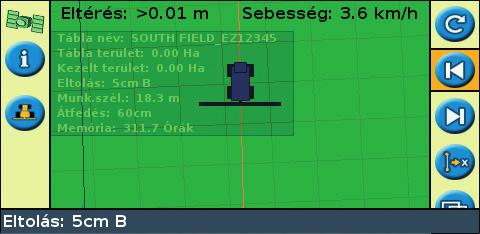

5 HLDÓ MÓD TULJDONSÁGI z alábbi, Egyszerű módban nem elérhető tulajdonságok bármelyikének használatához kapcsolja az EZ-Guide 500 sorvezetőt Haladó módba. Haladó mód beállításához menjen a eállítások / Felhasználói üzemmód menübe. Tetszőleges Tulajdonos, Farm, Tábla és Művelet megadása, és részletes eseményadatok rögzítése minden művelet esetén További egyenes hozzáadása a táblához Meglévő táblák kiválasztása későbbi művelet során való visszatéréshez Fogások eltolása a GPS elmozdulás korrigálásához, illetve az előző évben használt fogások eltolásához. További információkért lásd eltolás vagy mozgatás ide. GPS beállítások konfigurálása Válassza a eállítások / Rendszer / GPS menüpontot. kijelző beállításainak és a megjelenítési opciók konfigurálása. Válassza a eállítások / Rendszer / Kijelző menüpontot. munkagép beállításainak köztük a munkagép átfedéseinek és sebességének konfigurálása z ggps utopilot robotpilóta rendszer használata. További információkért tekintse meg az utopilot robotpilóta dokumentációját. Eltolás és gombok segítségével eltolhatja a fogásokat a sorvezetőben. Erre akkor van szükség, ha hosszabb kihagyás után (több mint 30 perc) visszatér a táblára és a GPS más nyomvonalat jelöl ki, mint a szünet előtt. Ekkor az utolsó helyes keréknyomra állva korrigálhatja a hibát és folytathatja a munkát. z eltolás mértékének beállításhoz Haladó módban, menjen a eállítások / Rendszer / Sorvezetés Eltolási egység pontjához. GPS- és műholdinformációk, valamint rendszerhibák megtekintése. Válassza a eállítások / Állapot menüpontot. eállítások mentése és betöltése, ami a következőket teszi lehetővé: Ugyanazon beállítások használata több sorvezetőn eállítások módosítása a sorvezetőnek más alkalmazást végző járműbe való áthelyezéséhez Válassza a eállítások / datkezelés / eállítások mentése/ betöltése menüpontot. datok US meghajtóra küldése a táblaadatok más sorvezetőknél való használatához Régi adatok törlése a belső memóriában való helyfelszabadításhoz z ggps EZ-oom rendszerrel használandó kijuttatási tervek betöltése Mozgatás ide Haladó módban használhatja az Mozgatás ide gombot, hogy: Korrigálja a hosszabb kihagyás következtében fellépő GPS elmozdulást eltolja az összes sort amit előző évben használt z így elmozdított sorokat ebben az esetben elmentheti, amit az eltolás esetében nem tehet meg. Térképes napló Minden táblára automatikusan elkészül egy térképes napló. térképes napló egy olyan RTF dokumentum, ami minden információt megmutat a táblán végzett munkáról. z összefoglaló jelentést a rendszer automatikusan elmenti a sorvezető memóriájába. jelentés US meghajtóra mentéséhez válassza a eállítások / datkezelés / Táblakezelés / Összefoglaló jelentések / Összefoglaló jelentések küldése US-re menüpontot. térképek megtekintéséhez: 1. Helyezze be az US meghajtót az irodai számítógépébe. 2. Válassza ki a ggps / Summaries könyvtárat. 3. Dupla kattintással nyissa meg a megfelelő RTF fájt. 4. térképes napló mentéséhez másolja át az irodai számítógépre a fájlokat. Figyelem! fájlban található grafikák megtekintéséhez esetleg fel kell telepítenie a Microsoft Word Viewer szoftvert a CD-ről.

6 LEFEDÉSI MINTÁK egyenes / + egyenes Megkötés nélküli lefedési minta Egy egyenes felvétele és ponttal. egyenes esetében: Vegye fel az pontot a fogás elején, a pontot pedig elegendő távolságra, hogy meghatározza az egyenest. + egyenes esetében csak pontot és irányt kell megadni (alapérték az előző egyenes iránya). ármilyen formájú táblán egyenes és görbe vonalakat készít a megelőzőleg megtett nyomvonal pontos rögzítésével a következő nyomvonal meghatározásához. Mielőtt követné a sorvezetőt, bizonyosodjon meg róla, hogy a sorvezető rögzítette a megelőző nyomvonalat. nyomvonal rögzítését manuálisan is beállíthatja, vagy a sorvezető automatikusan rögzíti azt. (amikor a lefedés rögzítése aktiválva van) Ha egynél több nyomvonal van a területen, akkor használja a Következő ikont a kiválasztáshoz. Körforgó Vegye fel az pontot, menjen végig a körön, majd vegye fel a pontot. legjobb eredmény elérésének érdekében kövesse az öntöző legkülső keréknyomát. Figyelem! Ügyeljen arra, hogy a forgó közepétől kifelé dolgozva az alapkörív sugara legalább kétfogásnyi legyen, és a körív pedig legalább 4 fogásnyi hosszú legyen. zonos görbe z zonos görbe esetén a sorvezetés a kezdő sor görbéje alapján fog történni. sortól való eltérés nem kerül rögzítésre. Vegye fel az pontot, menjen végig a görbén, majd vegye fel a pontot. * HUN* P/N HUN Forgó terület z egyenesek automatikusan kitöltik a tábla területét, ha megadja az és a pontot. dja meg, hogy hány szegést szeretne mielőtt elindulna a táblán. Induljon el a táblán körbe, adja meg az alap egyenest az és a ponttal, majd fejezze be a forgót. z gomb megnyomásával bármikor bezárhatja a forgó rögzítését. Figyelem! belső szegővonalak a legkülső szegés alapján kerülnek automatikusan meghatározásra. Előző görbe Soros kultúrában használja. sorok számolás helyett, a sorvezető megadja a helyes sort, amin végi kell haladnia.\ Ha az automatikus megfordulás érzékelés be van kapcsolva, akkor minden új fogás automatikusan készül el a megforduláskor. Ha az automatikus megfordulás érzékelés ki van kapcsolva, akkor minden fogás végén kell pontot megadni. További információk az EZ-Guide 500-es sorvezető CD-jén találhatók. Egy szegés Több szegés Trimble Navigation Limited. Minden jog fenntartva. Trimble, Globe & Triangle logo, ggps, EZ-Steer és EZ-Guide a Trimble Navigation Limited jogi tulajdona. z Egyesült Államok Szabadalmi és Védjegy Hivatalában és más országokban bejegyezve. z utopilot, FreeForm a Trimble Navigation Limited márkanevei as verzió, (2009. március). ZTN HUN
