28 KOORDINÁTA-RENDSZEREK 253 KOORDINÁTA- RENDSZEREK Pontos rajzokat a koordináták és a korábban, illetve a következő fejezetben ismertetett tárgyraszter alkalmazásával készíthetünk. Használhatunk abszolút és relatív koordinátákat is. Az abszolút koordinátákat négyféle rendszerben adhatjuk meg. Ez a pontmegadás módját, sorrendjét jelenti. A viszonyító pont pedig lehet az aktuális felhasználói koordináta-rendszer kezdőpontja ezt X,Y,Z, vagy más, alább ismertetendő formában adjuk meg, a világ koordinátarendszer kezdőpontja ekkor a koordináták előtt egy * karaktert adunk meg, például *1,2,3. Relatív pontmegadás esetén a viszonyító pont az utolsó pont vagy paranccsal definiált pont. Az utolsó megadott ponthoz viszonyított koordináták alkalmazásakor a koordináták elé karaktert gépeljük be, A vonatkozó parancsokat kiadhatjuk az Eszközök menü Új FKR almenüjéből, vagy az FKR és FKRII eszköztár, valamint a Nézet/FKR szalagpanel ikonjaival is. DERÉKSZÖGŰ KOORDINÁTARENDSZER A közismert Descartes-féle koordinátarendszerben a pontok adatait a három, derékszögű tengelyen mért koordináta egymás utáni, vesszővel elkülönített begépelésével adjuk meg. A koordinátamegadás sorrendje: X, Y, Z. A számformátum lehet tizedes, tört vagy normál alak. A harmadik koordináta a kihúzás irányában (alapállapotban függőlegesen) értendő. Például egyenértékű az alábbi pontmegadás: 4.25,2.5,6.75 és 4-1/4,2-1/2,6-3/4

29 254 POLÁRIS KOORDINÁTARENDSZER Ha a harmadik koordinátát elhagyjuk, akkor az a kiemelési szinttel egyezik meg azokban az esetekben, amikor a program három koordinátát vár. Például a fenti pontmegadás 6.75 értékű kiemelési szint mellett egyenértékű a következő pontmegadással: 4.25,2.5 és 4-1/4,2-1/2 (lásd a 4-1. ábrát) ábra POLÁRIS KOORDINÁTARENDSZER A poláris koordinátarendszerben az origótól való távolság és az X tengelytől mért szög határozza meg a síkbeli pont koordinátáit. A két koordinátát a < jel választja el egymástól. Például az origótól 5.4 egység távolságra és az X tengelytől 30 fokra fekvő pont koordinátái: 5.4<30. Az így megadott síkbeli pont a 4-2. ábra szerint helyezkedik el. A poláris koordinátákat is megadhatjuk relatív módon (például az előző ponttól egységnyi távolságra és 45-os szög 4-2. ábra alatt található pont Az alapértelemzés szerint a szögek az óramutató járásával ellentétes irányban növekszenek és az óramutató járásával megegyező irányban csökkennek. Az óramutató járásával megegyező elmozduláshoz így negatív számot kell a szög értékének adni (például az 1<315 és az 1< 45 megadásának eredménye azonos). A szögek forgásiránya és 0 iránya a Rajzi mértékegységek párbeszédpanelen állítható be. A szöget a korábban leírt mindegyik módon megadhatjuk. Ha nem az alapértelmezett (annak beállított) formát alkalmazzuk, akkor a szög jelét meg kell adnunk.

30 KOORDINÁTA-RENDSZEREK 255 A következő példa egy poláris koordinátákkal rajzolt vonalat ábrázol: Parancs: vonal Ponttól: 0,0 Pontig: 4<120 Pontig: 5<30 Pontig: Nyomja meg az ENTER billentyűt a parancs befejezéséhez ábra HENGER KOORDINÁTARENDSZER Ez a rendszer a poláris koordinátarendszer háromdimenziós változata. A térbeli pont helyzetét az X,Y síkban a pont vetülete és az origó közti távolság, és az X tengelytől mért szög határozza meg, ehhez jön harmadik koordinátaként a pont magassága az X,Y sík felett (Z érték). A távolságot a szögtől a < jel választja el, a szög értékét a magasságtól vessző. Például az origótól 5.4 egység távolságra és az X tengelytől 30 fokra, 6.75 egység magasságban levő pont koordinátái: 5.4<30,6.75 (lásd a 4-4. ábrát) ábra GÖMBI KOORDINÁTARENDSZER Ez a rendszer szintén hasonlít a poláris koordinátarendszerre, annak háromdimenziós változata. A térbeli pont helyzetét az X,Y síkban a pont vetülete és az origó közti távolság, és az X tengelytől mért szög határozza meg, a harmadik koordináta a pont és az X,Y sík között mért szög. A koordinátákat egymástól a < jel választja el.

31 256 FKR IKON MEGJELENÍTÉSE Például az origótól 5.4 egység távolságra, az X tengelytől 30 fokra, az X,Y síktól 60 fok magasságban levő pont koordinátái: 5.4<30<60 Az így megadott pont helyzetét a 4-5. ábrán mutatjuk be ábra FKR IKON MEGJELENÍTÉSE Az FKR ikon szemléletesen mutatja be az FKR elhelyezkedését és irányát. Az FKR ikont az FKR origójában vagy az aktuális nézetablak bal alsó sarkában jeleníthetjük meg. Korábban az aktuális FKR origójában megjelenő ikonon egy kereszt (+) is látható volt, míg az aktuális nézetablak bal alsó sarkában megjelenített ikonon nem volt kereszt most ez a különbségtétel megszűnt (síkbeli tengelykeresztekre lásd a 4-6. ábrát) ábra

32 KOORDINÁTA-RENDSZEREK 257 Pontosabban a W betű csak akkor jelenik meg az FKR ikon mellett, ha az az aktuális koordinátarendszer origójában van és világ koordinátarendszert használunk. Minthogy a különböző nézetablakok eltérő nézetekben ábrázolják a modellt, az eltérő nézetablakokban különböző FKR-t állíthatunk be. Az összes nézetablak saját FKR ikonnal rendelkezik. Alapértelmezésben a szálkereszt iránya az X,Y koordinátatengelyek irányával egyezik meg. A koordinátatengelyek irányát szemléltető ikon megjelenítését (akár a világ, akár a felhasználói koordinátarendszerben vagyunk) Nézet menü Megjelenítés FKR ikon almenüjének parancsaival, vagy a parancssorban megadott FKRI- KON paranccsal (az UCSICON rendszerváltozóval), illetve a korábban bemutatott FKR ikonokkal szabályozzuk. Az eltört ceruza ikon akkor jelenik meg, ha az XY sík éle merőleges vagy közel merőleges a megadott nézet irányára. Ilyenkor a mutatóeszköz segítségével meghatározott pontok nem negatív Z értékekkel rendelkező pontok lesznek és várhatóan hibás eredményt adnak. Ebben az esetben használjuk a tárgyrasztert vagy válasszunk másik felhasználói koordinátarendszert. Természetesen a dinamikus adatbevitel mellett is alkalmazható az FKRIKON parancs. Ekkor a kurzor mellett megjelenő listában választunk a parancs opciói közül (lásd a 4-7. ábrát). Az FKRIKON parancs opciói: 4-7. ábra BE: Bekapcsolja a koordinátatengelyek irányát szemléltető ikon megjelenítését. Figyeljük meg, hogy a világ koordináta-rendszert az Y tengely jelébe írt V betű jelzi (lásd a 4-8. ábrát). Megfelel a Nézet / Megjelenítés FKR ikon Be parancsnak. Bekapcsolt állapotban a menüben a 4-8. ábra gomb benyomva látszik.

33 258 FKR IKON MEGJELENÍTÉSE KI: Kikapcsolja a koordinátatengelyek irányát szemléltető ikon megjelenítését. Megfelel a Nézet menü Megjelenítés FKR ikon Be parancs megismétlésének. Mind: Minden nézetablakra vonatkoztatja az utána megadott paramétert (alapértelmezetten az ikon csak az aktív nézetablakban jelenik meg). Nincs: A tengelyirány-ikont az aktív nézetablak bal alsó sarkában jeleníti meg. Ez az alapértelmezés. Megfelel a Nézet/ Megjelenítés FKR ikon Origó parancsnak. Kiadása után a menüben az jel jelenik meg. Origó: a koordinátatengelyek irányát szemléltető ikont az aktív nézetablakban, a koordináta-rendszer kezdőpontjában jeleníti meg. Csak felhasználói koordináta-rendszer esetén van értelme (ekkor térhetünk el az eredeti világ koordináta-rendszer kezdőpontjától). Megfelel a Nézet/ Megjelenítés FKR ikon Origó parancs megismétlésének. Utána a menüben az jel eltűnik ábra Tulajdonságok: megjeleníti az FKR ikon párbeszédpanelt, amelyen beállíthatjuk az ikon méretét, színét, stílusát (lásd a 4-9. ábrát). Ekkor bekapcsolhatjuk, hogy színes tengelykereszt jelen-

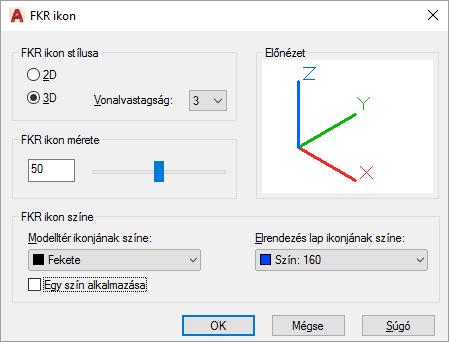

34 KOORDINÁTA-RENDSZEREK 259 jen meg, illetve állíthatjuk az ikon méretét is. A kétdimenziós stílusú ikonok a 4-6. ábrától láthatók, a háromdimenziósokhoz a korábbi ábrák hasonlítanak. A beállító párbeszédpanel megjeleníthető a Nézet szalag Koordináták paneljében megtalálható FKR ikon gombbal is. A Koordináták panelt alapállapotban elrejtve találjuk, a szalag helyi menüjé ábra ből kapcsoljuk be! Ugyancsak eltér a felülről (a Z tengely pozitív iránya felől nézett) és az alulról nézett koordináta-rendszer ikonja. Ha felülről nézzük, akkor a tengelyek kereszteződésében W jel jelenik meg (lásd a 4-8. ábrát), alulról (a Z tengely negatív iránya felől nézve) ez a jel hiányzik (lásd a ábrát) ábra 3D műveleteknél (3DMOZGAT, 3DFORGAT, 3DLÉPTÉK parancsok) a Ctrl+D billentyűkombinációval, illetve az állapotsori DFKR kapcsolóval be- és kikapcsolhatjuk a dinamikus FKR-t a fogóeszközök újraállításához. A program ekkor figyeli a mutatóeszközt helyzetét a lapok, vonalszakaszok és vonallánc szakaszok felett. A fogóeszköz a munkasíkot az alapján tájolja be, hogy a lap mely élét keresztezi a mutató. A mutatóeszközt elhelyezhetjük kattintással (ami kényszeríti a mozgatási művelet irányát). A megadott koordináták ehhez a munkasíkhoz viszonyítottak, vagyis a koordináta értékeket

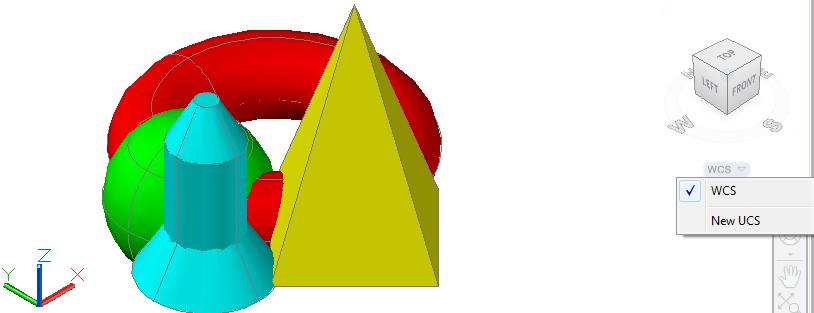

35 260 VILÁG KOORDINÁTARENDSZER az új, ideiglenes origóhoz képest adhatjuk meg. A koordinátarendszer ikonja is ennek megfelelően változik (lásd a ábrát). VILÁG KOORDINÁTARENDSZER Az AutoCAD 2018 rajzokon minden esetben egyetlen világ koordinátarendszer értelmezhető. Ez egyben az alapértelmezés szerint használt koordinátarendszer is. Ennek tengelyeinek iránya rögzített, helyzete nem változtatható meg. Az origó a rajz bal alsó sarkában van, az X tengely pozitív iránya vízszintesen, jobbra mutat, az Y tengely pozitív iránya függőlegesen a rajz bal felső sarka felé mutat, a Z tengely merőleges az XY síkra, pozitív iránya a rajztól kifelé (felénk) mutat. A világ koordinátarendszernek nem adhatunk másik nevet sem, de ugyanolyan beállításokkal, egyéni, elnevezett FKR-t kialakíthatunk. A világ koordináta rendszerre egyszerűen válthatunk a ViewCube nézetbeállító kocka menüjéből, amelyet a Nézet szalagon is megtalálható ViewCube ikonnal, illetve a Nézet/Megjelenítés ViewCube Be paranccsal kapcsolhatunk be (lásd a ábrát). A ViewCube nézetbeállító kocka tulajdonságait a Megjelenítés ViewCube Beállítások paranccsal állítjuk be ábra A menüben választhatjuk a világ koordináta rendszert (VKR), létrehozhatunk új felhasználói koordináta rendszert (Új FKR), vagy a korábban kialakított felhasználói koordináta rendszerek valamelyi-

36 KOORDINÁTA-RENDSZEREK 261 két. Természetesen az FKR-ek listája csak akkor jelenik meg, ha már létrehoztuk azokat. FELHASZNÁLÓI KR Egyes térbeli pontmegadási problémák kezelése céljából alakították ki azt a lehetőséget, hogy a térbeli pontmegadást visszavezették kétdimenziósra. A pontok bevitelénél láttuk, hogy a koordinátarendszer síkjában, illetve azzal párhuzamos kiemelési síkon rajzolt rajzelemeknek csak X,Y koordinátáit kellett megadnunk, a harmadik koordinátának (Z) a program a kiemelési sík magasságát tekinti. Ezt kihasználva elforgatott rajzsíkokon (transzformált koordinátarendszerben) a térbeli pont koordinátás megadása nélkül is tudunk rajzolni. Jó példa erre egy tetőablak megrajzolása a magastető (ferde) síkjában (lásd a ábrát). Figyeljük meg, hogy a szálkereszt is átalakult! A felhasználói koordináta-rendszert a világ koordináta-rendszerhez képest adjuk meg, azaz annak átalakításával (transzformációival) határozzuk meg. A rajzon belül tetszőleges számú felhasználói koordinátarendszert definiálhatunk. Mindegyik ilyen egyedi rendszert elnevezhetünk, hogy később, ha szükség van ábra rá, a névre hivatkozva a koordinátarendszert könnyen ismét beállíthassuk. A koordináta-rendszer kezdőpontjának eltolása vagy tengelyeinek elforgatása síkbeli feladatok megoldását is segítheti. Erre példa az építészeti vagy geodéziai felmérés, ahol egy elforgatott alapvonalra az alapvonal töréspontjáig adják meg a felmért pont egyik, az alapvonalra merőlegesen a másik koordinátáját.

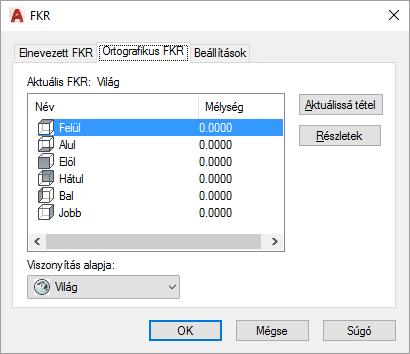

37 262 EGYÉNI FKR BEÁLLÍTÁSA EGYÉNI FKR BEÁLLÍTÁSA Az Eszközök menü Elnevezett FKR-ek, a parancssor FKRKEZ parancsával, illetve az FKR eszköztár vagy a Nézet szalag Elnevezett párbeszédpanel megjelenítése ikonjával megjelenített párbeszédpanelen a leggyakrabban használt nézetekhez előre beállított koordinátarendszerek közül választhatunk. Ugyancsak erre használhatjuk az FKR II eszköztár listáját, amely az elnevezett egyéni, valamint a világ és az előző FKR-hez viszonyítva merőleges ortografikus koordinátarendszereket egyaránt tartalmazza. Az Elnevezett FKR párbeszédpanel-lapon jelennek meg az egyéni felhasználói koordinátarendszerek. Elnevezésükhöz kattintsunk a jobb egérgombbal a névtelen FKR-re, majd adjuk ki a helyi menü Átnevezés parancsát. Az FKR-ek párbeszédpanelen a helyi menü Törlés parancsával törölhetők ábra Az Ortografikus FKR párbeszédpanel-lap közepét elfoglaló ábrazónáról választva, a Viszonyítás alapja listában kijelölt koordináta-

38 KOORDINÁTA-RENDSZEREK 263 rendszerhez képest felső és alsó, illetve merőleges helyzetű FKR-t hozhatunk létre. A felső/alsó, bal/jobb és elöl/hátul párok a Z tengely pozitív irányában térnek el egymástól. FKR-ek kialakítására, az aktuális koordinátarendszer transzformációjára az ikonok mellett használhatjuk az Eszközök/Új FKR almenü, illetve a parancssori FKR parancs ( ikon) az alábbiakban a Nézet szalag Koordináták paneljében megtalálható ikonokkal együtt bemutatott parancsait is. Világ: A világ koordináta-rendszerhez igazítja az FKR-t. Megfelel a parancssori FKR V parancsnak, illetve az ikonnak. Objektum: Az új FKR-t a kijelölt objektumhoz igazítva hozza létre, mint a parancssori FKR OB parancs, vagy az ikon. Lap: Az új FKR-t a kiválasztott lap alapján hozza létre. Megfelel a parancssori FKR L parancsnak, illetve az ikonnak ábra Nézet: A képernyő síkjával párhuzamos XY síkkal hoz létre új koordináta-rendszert. Megfelel a parancssorban kiadott FKR N parancsnak, illetve az ikonnak. Origó: Új FKR-t az origó elmozdításával alakítja ki. Megfelel a parancssori FKR _o parancsnak, illetve az ikonnak. Z tengelyű vektor: A pozitív Z tengelyirány és az origó kijelölésével hozza létre az új FKR-t. Megfelel a parancssorban kiadott FKR ZTeng parancsnak, vagy az ikonnak. 3 pont: Az origó, az X és Y tengelyek kijelölésével alakítja ki az új FKR-t. Megfelel a parancssori FKR 3 parancsnak, illetve az ikonnak.

39 264 EGYÉNI FKR BEÁLLÍTÁSA ábra ábra X: Elforgatja az aktuális FKR-t az X tengely körül. Megfelel a parancssorban kiadott FKR X parancsnak, illetve az ikonnak ábra Y: Elforgatja az aktuális FKR-t az Y tengely körül. Megfelel a parancssorban kiadott FKR Y parancsnak, illetve az ikonnak. Z: Elforgatja az aktuális FKR-t a Z tengely körül. Megfelel a parancssorban kiadott FKR Z parancsnak, illetve az ikonnak.

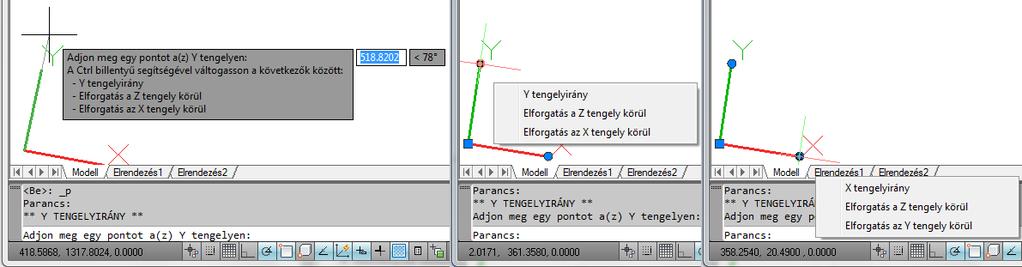

40 KOORDINÁTA-RENDSZEREK ábra A 2012-es változattól nehezen megszokható újdonság, hogy a koordináta-rendszer tengelykeresztje közvetlenül szerkeszthető, így a tengely mozgatásával ha már megszoktuk könnyebben, gyorsabban alakítható ki egy új felhasználói koordináta-rendszer. A tengelykeresztet megfoghatjuk bármelyik ágán, ekkor húzással az aktuális síkra merőleges tengely körül forgathatjuk, illetve a ciklikus parancsmegadást, vagy a helyi menü parancsait alkalmazva választhatunk másik tengelyt is (lásd a ábrát). A középpont helyi menüjének parancsaival mozgathatjuk és igazíthatjuk a tengelykeresztet (Move and Align), csak a kezdőpontot helyezhetjük át (Move Origin Only), vagy visszaállhatunk az eredeti világ koordináta rendszerre (World) ábra A 2013-as változatban egyébként a tengelykereszt helyi menüjéből is kiadhatók a fenti koordináta-rendszer módosító parancsok (lásd a ábrát).
