AutoCAD LT 2011 Kezdő lépések

Átírás

1 AutoCAD LT 2011 Kezdő lépések

2 2 Minden jog fenntartva, beleértve bárminemű sokszorosítás, másolás és közlés jogát is. Kiadja a Mercator Stúdió Felelős kiadó a Mercator Stúdió vezetője Lektor: Gál Veronika Szerkesztő: Pétery István Műszaki szerkesztés, tipográfia: Dr. Pétery Kristóf ISBN Dr. Pétery Kristóf PhD, 2010 Mercator Stúdió, 2010 Mercator Stúdió Elektronikus Könyvkiadó 2000 Szentendre, Harkály u és T/F: info@akonyv.hu

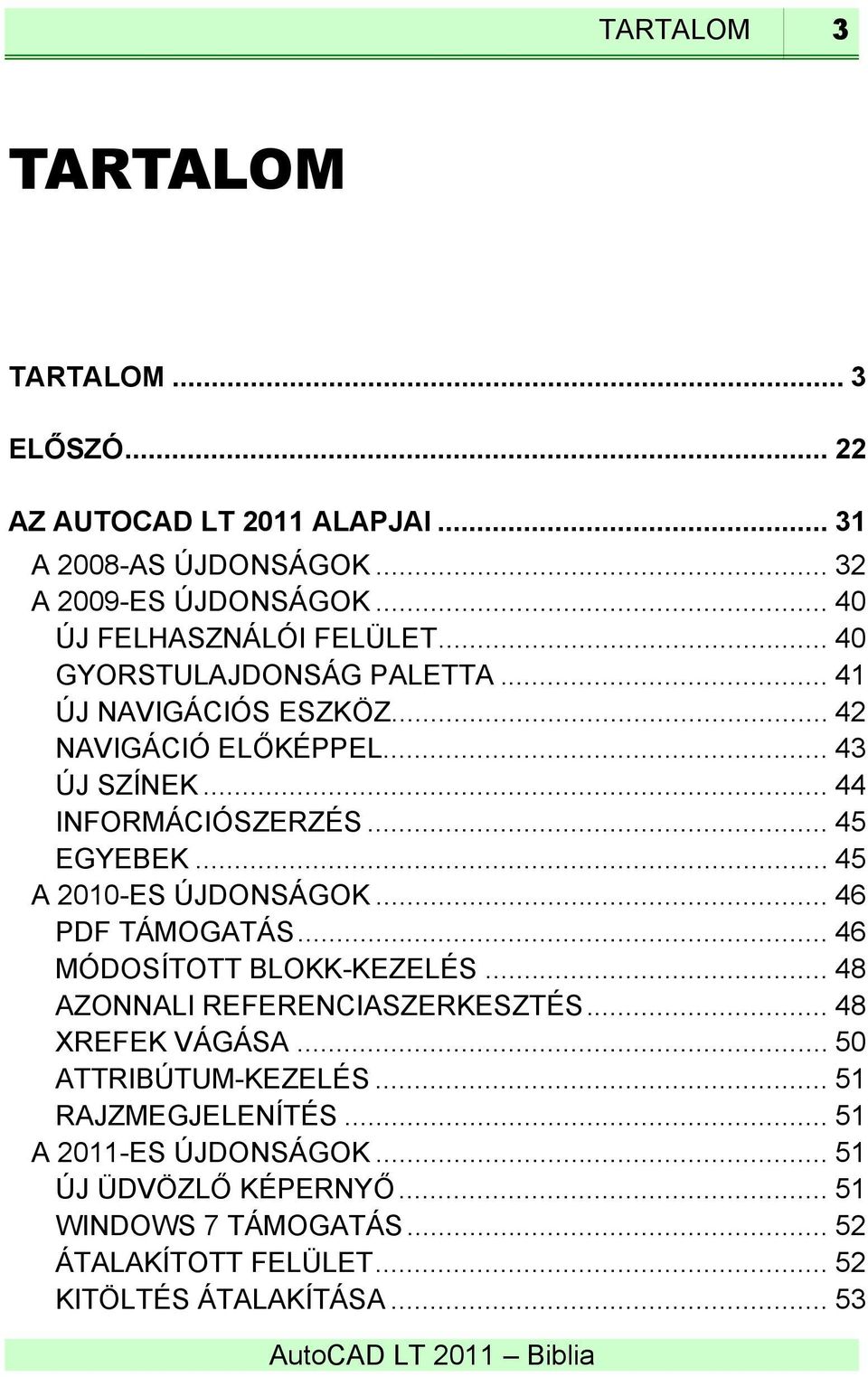

3 TARTALOM 3 TARTALOM TARTALOM... 3 ELŐSZÓ AZ AUTOCAD LT 2011 ALAPJAI A 2008-AS ÚJDONSÁGOK A 2009-ES ÚJDONSÁGOK ÚJ FELHASZNÁLÓI FELÜLET GYORSTULAJDONSÁG PALETTA ÚJ NAVIGÁCIÓS ESZKÖZ NAVIGÁCIÓ ELŐKÉPPEL ÚJ SZÍNEK INFORMÁCIÓSZERZÉS EGYEBEK A 2010-ES ÚJDONSÁGOK PDF TÁMOGATÁS MÓDOSÍTOTT BLOKK-KEZELÉS AZONNALI REFERENCIASZERKESZTÉS XREFEK VÁGÁSA ATTRIBÚTUM-KEZELÉS RAJZMEGJELENÍTÉS A 2011-ES ÚJDONSÁGOK ÚJ ÜDVÖZLŐ KÉPERNYŐ WINDOWS 7 TÁMOGATÁS ÁTALAKÍTOTT FELÜLET KITÖLTÉS ÁTALAKÍTÁSA... 53

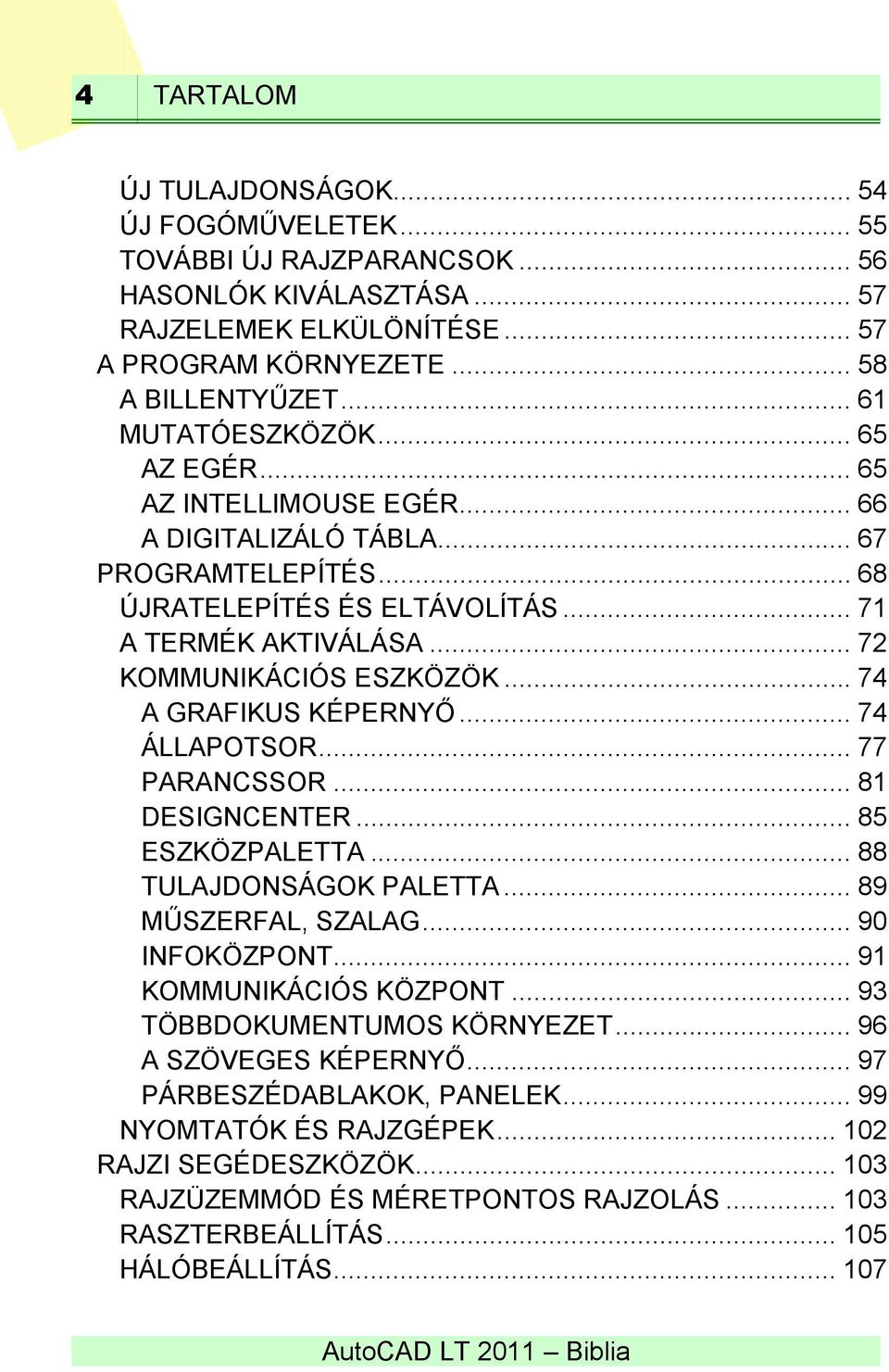

4 4 TARTALOM ÚJ TULAJDONSÁGOK ÚJ FOGÓMŰVELETEK TOVÁBBI ÚJ RAJZPARANCSOK HASONLÓK KIVÁLASZTÁSA RAJZELEMEK ELKÜLÖNÍTÉSE A PROGRAM KÖRNYEZETE A BILLENTYŰZET MUTATÓESZKÖZÖK AZ EGÉR AZ INTELLIMOUSE EGÉR A DIGITALIZÁLÓ TÁBLA PROGRAMTELEPÍTÉS ÚJRATELEPÍTÉS ÉS ELTÁVOLÍTÁS A TERMÉK AKTIVÁLÁSA KOMMUNIKÁCIÓS ESZKÖZÖK A GRAFIKUS KÉPERNYŐ ÁLLAPOTSOR PARANCSSOR DESIGNCENTER ESZKÖZPALETTA TULAJDONSÁGOK PALETTA MŰSZERFAL, SZALAG INFOKÖZPONT KOMMUNIKÁCIÓS KÖZPONT TÖBBDOKUMENTUMOS KÖRNYEZET A SZÖVEGES KÉPERNYŐ PÁRBESZÉDABLAKOK, PANELEK NYOMTATÓK ÉS RAJZGÉPEK RAJZI SEGÉDESZKÖZÖK RAJZÜZEMMÓD ÉS MÉRETPONTOS RAJZOLÁS RASZTERBEÁLLÍTÁS HÁLÓBEÁLLÍTÁS

5 TARTALOM 5 KÖVETÉS AUTOTRACK ÜZEMMÓD DINAMIKUS ADATBEVITEL GYORS TULAJDONSÁGBEÁLLÍTÁS KIVÁLASZTÁS SEGÍTÉSE DERÉKSZÖGŰ RAJZMÓD TÁRGYRASZTER TÖMÖR KITÖLTÉS VONALVASTAGSÁG-MEGJELENÍTÉS GYORSSZÖVEG ÜZEMMÓD PONTJELEK MEGJELENÍTÉSE ELEMKIVÁLASZTÁS-MEGJELENÍTÉS SRAFFOZOTT RAJZELEMEK KIJELÖLÉSE RAJZELEM-CSOPORTOK KIVÁLASZTÁSA PARANCSMEGADÁS BILLENTYŰZET-HASZNÁLAT Hatékonyságnövelő eszközök ESZKÖZTÁRHASZNÁLAT WINDOWS IKONOK ESZKÖZTÁRAK MENÜPARANCSOK KURZORMENÜ GYORSGOMBOK PARANCS ISMÉTLÉSE PARANCS VISSZAVONÁSA VISSZAVONT PARANCS HELYREÁLLÍTÁSA ÁLLOMÁNYOK KEZELÉSE MEGLÉVŐ RAJZ MEGNYITÁSA ÖSSZEFOGLALÓ INFORMÁCIÓK ÁLLOMÁNYOK KERESÉSE TÖBB RAJZ EGYIDEJŰ KEZELÉSE RAJZOK MENTÉSE SÉRÜLT RAJZOK HELYREÁLLÍTÁSA

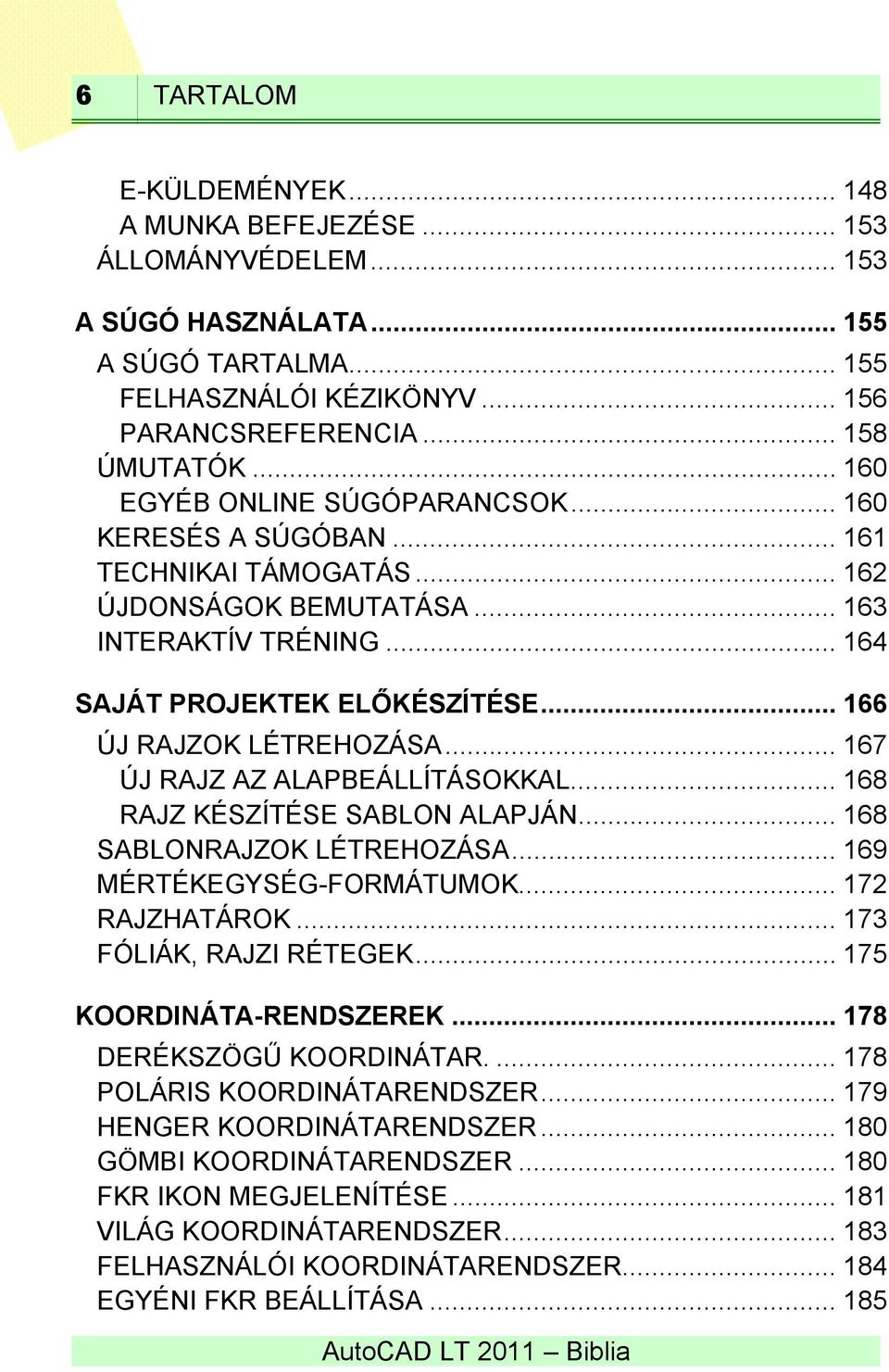

6 6 TARTALOM E-KÜLDEMÉNYEK A MUNKA BEFEJEZÉSE ÁLLOMÁNYVÉDELEM A SÚGÓ HASZNÁLATA A SÚGÓ TARTALMA FELHASZNÁLÓI KÉZIKÖNYV PARANCSREFERENCIA ÚMUTATÓK EGYÉB ONLINE SÚGÓPARANCSOK KERESÉS A SÚGÓBAN TECHNIKAI TÁMOGATÁS ÚJDONSÁGOK BEMUTATÁSA INTERAKTÍV TRÉNING SAJÁT PROJEKTEK ELŐKÉSZÍTÉSE ÚJ RAJZOK LÉTREHOZÁSA ÚJ RAJZ AZ ALAPBEÁLLÍTÁSOKKAL RAJZ KÉSZÍTÉSE SABLON ALAPJÁN SABLONRAJZOK LÉTREHOZÁSA MÉRTÉKEGYSÉG-FORMÁTUMOK RAJZHATÁROK FÓLIÁK, RAJZI RÉTEGEK KOORDINÁTA-RENDSZEREK DERÉKSZÖGŰ KOORDINÁTAR POLÁRIS KOORDINÁTARENDSZER HENGER KOORDINÁTARENDSZER GÖMBI KOORDINÁTARENDSZER FKR IKON MEGJELENÍTÉSE VILÁG KOORDINÁTARENDSZER FELHASZNÁLÓI KOORDINÁTARENDSZER EGYÉNI FKR BEÁLLÍTÁSA

7 TARTALOM 7 ADATBEVITEL ÉS PONTOS RAJZOLÁS NUMERIKUS ÉRTÉK MEGADÁSA SZÖG MEGADÁSA KÖZVETLEN TÁVOLSÁGMEGADÁS PONT MEGADÁSA UTOLSÓ PONTBEVITEL ISMÉTLÉSE TÁRGYRASZTER ALKALMAZÁSA A FUTÓ TÁRGYRASZTER CÉLDOBOZ, AUTOSNAP BEÁLLÍTÁSA AKTUÁLIS TÁRGYRASZTER IDEIGLENES REFERENCIAPONTOK AUTOTRACK KÖVETÉS HASZNÁLATA PONTSZŰRŐK ALKALMAZÁSA KÉT PONT KÖZÖTTI PONT A RAJZ ELEMEI PONT EGYETLEN PONT RAJZOLÁSA TÖBB PONT RAJZOLÁSA OBJEKTUMFELOSZTÁS PONTOKKAL OBJEKTUMBEOSZTÁS PONTOKKAL VONAL SUGÁR SZERKESZTŐVONAL SZVONAL KÉSZÍTÉS KÉT PONTTAL TENGELLYEL PÁRHUZAMOS SZVONAL TENGELLYEL SZÖGET BEZÁRÓ SZVONAL SZÖGFELEZŐBEN LÉVŐ SZVONAL PÁRHUZAMOS SZVONAL KETTŐSVONAL KETTŐSVONAL ÍVVEL KETTŐSVONAL CSATLAKOZÁSA

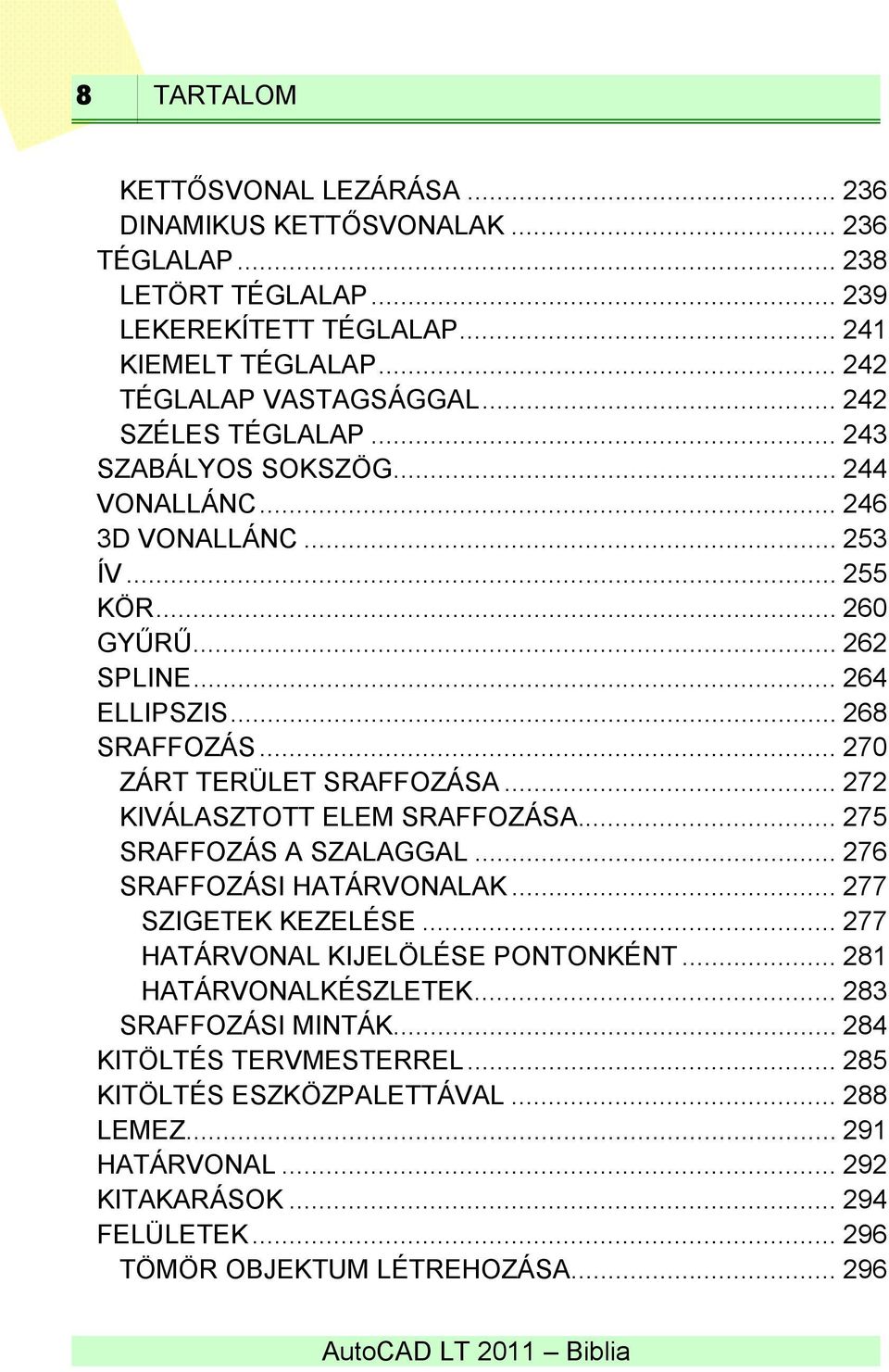

8 8 TARTALOM KETTŐSVONAL LEZÁRÁSA DINAMIKUS KETTŐSVONALAK TÉGLALAP LETÖRT TÉGLALAP LEKEREKÍTETT TÉGLALAP KIEMELT TÉGLALAP TÉGLALAP VASTAGSÁGGAL SZÉLES TÉGLALAP SZABÁLYOS SOKSZÖG VONALLÁNC D VONALLÁNC ÍV KÖR GYŰRŰ SPLINE ELLIPSZIS SRAFFOZÁS ZÁRT TERÜLET SRAFFOZÁSA KIVÁLASZTOTT ELEM SRAFFOZÁSA SRAFFOZÁS A SZALAGGAL SRAFFOZÁSI HATÁRVONALAK SZIGETEK KEZELÉSE HATÁRVONAL KIJELÖLÉSE PONTONKÉNT HATÁRVONALKÉSZLETEK SRAFFOZÁSI MINTÁK KITÖLTÉS TERVMESTERREL KITÖLTÉS ESZKÖZPALETTÁVAL LEMEZ HATÁRVONAL KITAKARÁSOK FELÜLETEK TÖMÖR OBJEKTUM LÉTREHOZÁSA

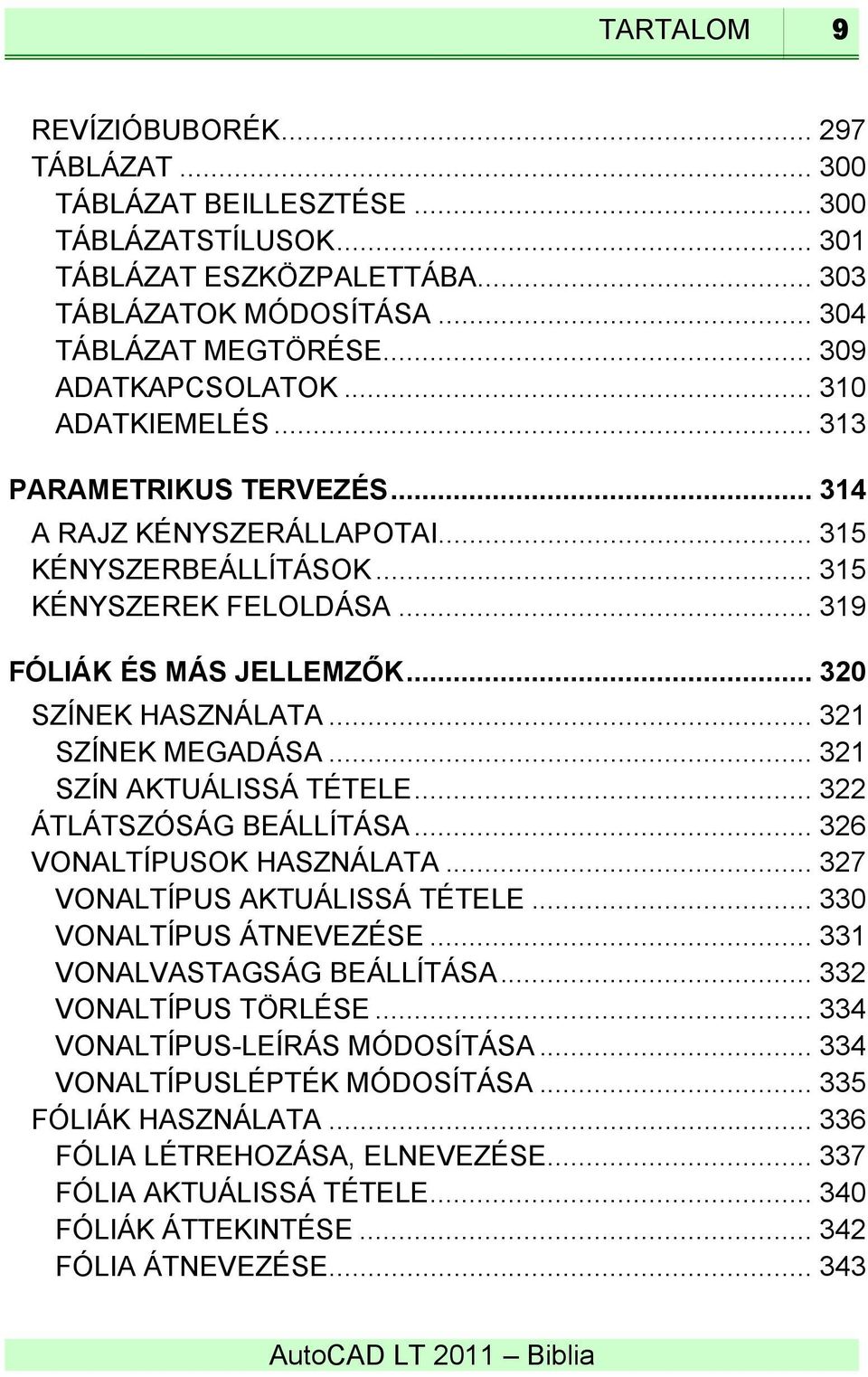

9 TARTALOM 9 REVÍZIÓBUBORÉK TÁBLÁZAT TÁBLÁZAT BEILLESZTÉSE TÁBLÁZATSTÍLUSOK TÁBLÁZAT ESZKÖZPALETTÁBA TÁBLÁZATOK MÓDOSÍTÁSA TÁBLÁZAT MEGTÖRÉSE ADATKAPCSOLATOK ADATKIEMELÉS PARAMETRIKUS TERVEZÉS A RAJZ KÉNYSZERÁLLAPOTAI KÉNYSZERBEÁLLÍTÁSOK KÉNYSZEREK FELOLDÁSA FÓLIÁK ÉS MÁS JELLEMZŐK SZÍNEK HASZNÁLATA SZÍNEK MEGADÁSA SZÍN AKTUÁLISSÁ TÉTELE ÁTLÁTSZÓSÁG BEÁLLÍTÁSA VONALTÍPUSOK HASZNÁLATA VONALTÍPUS AKTUÁLISSÁ TÉTELE VONALTÍPUS ÁTNEVEZÉSE VONALVASTAGSÁG BEÁLLÍTÁSA VONALTÍPUS TÖRLÉSE VONALTÍPUS-LEÍRÁS MÓDOSÍTÁSA VONALTÍPUSLÉPTÉK MÓDOSÍTÁSA FÓLIÁK HASZNÁLATA FÓLIA LÉTREHOZÁSA, ELNEVEZÉSE FÓLIA AKTUÁLISSÁ TÉTELE FÓLIÁK ÁTTEKINTÉSE FÓLIA ÁTNEVEZÉSE

10 10 TARTALOM FÓLIA TÖRLÉSE SZÍN HOZZÁRENDELÉSE FÓLIÁHOZ ÁTLÁTSZÓSÁG HOZZÁRENDELÉSE FÓLIÁHOZ A FÓLIA VONALTÍPUSA A FÓLIA LÁTHATÓSÁGA FÓLIA BE- ÉS KIKAPCSOLÁSA FÓLIA FAGYASZTÁSA ÉS FELOLVASZTÁSA FAGYASZTÁS ÉS FELOLVASZTÁS AZ AKTUÁLIS NÉZETABLAKBAN FAGYASZTÁS, FELOLVASZTÁS AZ ÚJ NÉZETABLAKOKBAN LÁTHATÓSÁG SZABÁLYOZÁSA ÁTFEDŐ NÉZETABLAKOKBAN FÓLIA LELAKATOLÁSA ÉS FELSZABADÍTÁSA FÓLIA KIZÁRÁSA NYOMTATÁSBÓL FÓLIÁK EGYESÍTÉSE ANYAG FÓLIÁHOZ RENDELÉSE A FÓLIAKEZELŐ BEÁLLÍTÁSA FÓLIAKEZELÉS A MŰSZERFALON FÓLIASZŰRŐK HASZNÁLATA ÚJ FÓLIASZŰRŐK KÉSZÍTÉSE FÓLIASZŰRŐ MÓDOSÍTÁSA A SZŰRT FÓLIÁK MÓDOSÍTÁSA CSOPORTSZŰRŐ ALÁ VONÁS FÓLIABEÁLLÍTÁS MŰVELETEK FÓLIABEÁLLÍTÁSOK ELMENTÉSE FÓLIATULAJDONSÁGOK BEÁLLÍTÁSA NÉZETABLAKONKÉNT XREF-FÜGGŐ FÓLIÁK MÓDOSÍTÁSAINAK MEGŐRZÉSE FÓLIAEGYEZTETÉS JELLEMZŐK RAJZELEMHEZ RENDELÉSE TULAJDONSÁGOK PALETTA RAJZELEMSZÍN MÓDOSÍTÁSA

11 TARTALOM 11 VONALTÍPUS MEGVÁLTOZTATÁSA VONALVASTAGSÁG VONALLÁNCOK VONALTÍPUSÁNAK MEGVÁLTOZTATÁSA 382 RAJZELEM FÓLIÁJÁNAK VÁLTÁSA MEGJELENÍTÉS RAJZRÉSZLET NAGYÍTÁSA, KICSINYÍTÉSE VALÓS IDEJŰ NAGYÍTÁS ADOTT ARÁNYÚ NAGYÍTÁS KÖZÉPPONTOS NAGYÍTÁS TELJES TERJEDELMŰ NAGYÍTÁS NAGYÍTÁS A RAJZHATÁROKIG VISSZA A MEGELŐZŐ NAGYÍTÁSRA ABLAKKAL KIJELÖLT RÉSZLET NAGYÍTÁSA NAGYÍTÁS OBJEKTUMMÉRETRE NAGYÍTÁS A KORMÁNYKERÉKKEL RAJZ MOZGATÁSA A GRAFIKUS ABLAKBAN VALÓS IDEJŰ ELTOLÁS ELTOLÁS ELMOZDULÁS MEGADÁSÁVAL MOZGATÁS A KORMÁNYKERÉKKEL RAJZFRISSÍTÉS A RAJZ ÚJRAGENERÁLÁSA TÉRBELI NÉZETEK EGYEDI TÉRBELI NÉZŐPONTOK NÉZŐPONTMEGADÁS VEKTORRAL NÉZŐPONTMEGADÁS ELFORGATÁSI ÉS RÁLÁTÁSI SZÖGGEL NÉZŐPONTMEGADÁS TENGELYEK FORGATÁSÁVAL ELŐRE MEGHATÁROZOTT TÉRBELI NÉZŐPONTOK TÉRBELI ELEMEK SÍKBELI NÉZETEI TAKART FELÜLETEK DINAMIKUS NÉZETBEÁLLÍTÁS PAPÍRTÉR ÉS MODELLTÉR

12 12 TARTALOM NÉZETABLAKOK ILLESZKEDŐ NÉZETABLAKOK ÁTFEDŐ NÉZETABLAKOK PAPÍRTÉRBELI NÉZETABLAKOK PAPÍRTÉRBELI NÉZETABLAKOK LÁTHATÓSÁGA ELNEVEZETT NÉZETEK ÁTTEKINTŐABLAK ALKALMAZÁSA TISZTA KÉPERNYŐ RAJZMÓDOSÍTÓ PARANCSOK RAJZELEMEK KIVÁLASZTÁSA KIVÁLASZTÁS SZABÁLYOZÁSA KIVÁLASZTÁS KATTINTÁSSAL RAJZELEM-KIVÁLASZTÓ PARANCS HASONLÓ RAJZELEMEK KIVÁLASZTÁSA KIVÁLASZTÁS A PROPERTIES PALETTÁBAN KIVÁLASZTÁSI HALMAZ GYORSKIJELÖLÉSSEL KIVÁLASZTÁS MEGSZÜNTETÉSE RAJZELEMEK ELREJTÉSE ÉS ELSZIGETELÉSE MŰVELETEK FOGÓKKAL FOGÓK BEÁLLÍTÁSA FOGÓK ALKALMAZÁSA RAJZELEMNYÚJTÁS FOGÓKKAL NYÚJTÁS BÁZISPONTHOZ KÉPEST MÁSOLÁS FOGÓKKAL FORGATÁS BÁZISPONT KÖRÜL RAJZELEMMOZGATÁS FOGÓKKAL ELEMLÉPTÉK VÁLTOZTATÁS FOGÓVAL RAJZELEMTÜKRÖZÉS FOGÓKKAL ÖSSZETETT RAJZELEMEK SZÉTVETÉSE ELEMEIKRE RAJZTISZTÍTÁS VÁGÓLAP MŰVELETEK

13 TARTALOM 13 RAJZELEMEK TÖRLÉSE TÖRÖLT ELEM VISSZAÁLLÍTÁSA RAJZELEMEK TÖBBSZÖRÖZÉSE RAJZELEMEK MÁSOLÁSA RAJZELEMEK MOZGATÁSA RAJZELEMEK TÜKRÖZÉSE RAJZELEMEK FORGATÁSA ELEMLÉPTÉK MÓDOSÍTÁSA RAJZELEMEK NYÚJTÁSA RAJZELEMEK MEGTÖRÉSE RAJZELEMEK METSZÉSE ÖSSZETETT OBJEKTUMOK METSZÉSE METSZÉS KÉPZELETBELI METSZÉSPONTIG RAJZELEM-MEGHOSSZABBÍTÁS METSZŐ VONALAK LETÖRÉSE VONALAK ÖSSZEKÖTÉSE ÍVVEL EGYENESEK ÖSSZEKÖTÉSE ÍVVEL ÍV ÉS VONAL ÖSSZEKÖTÉSE ÍVVEL KÖRÖK ÖSSZEKÖTÉSE ÍVVEL VONALLÁNCOK LEKEREKÍTÉSE LEKEREKÍTÉSI SUGÁR BEÁLLÍTÁSA PÁRHUZAMOS VONALAK ÉS GÖRBÉK RAJZOLÁSA ELEMJELLEMZŐK MÓDOSÍTÁSA VONALLÁNCOK SZERKESZTÉSE NYÍLT VONALLÁNCOK BEZÁRÁSA ZÁRT VONALLÁNCOK FELNYITÁSA BŐVÍTÉS SZAKASSZAL ÉS ÍVVEL VASTAGSÁG MEGVÁLTOZTATÁSA CSOMÓPONT SZERKESZTÉSE GÖRBEILLESZTÉS VONALLÁNCRA SPLINE-ILLESZTÉS VONALLÁNCRA VONALLÁNC KISIMÍTÁSA

14 14 TARTALOM VONALTÍPUSMINTA ELŐÁLLÍTÁSA UTOLSÓ MŰVELET VISSZAVONÁSA ÖSSZETETT DINAMIKUS MÓDOSÍTÁS GÖRBÉK EGYESÍTÉSE RAJZELEMEK ÁTNEVEZÉSE ATTRIBÚTUM SZERKESZTÉSE BLOKKLEÍRÁS SZERKESZTÉSE FELIRATOZÁSI OBJEKTUMOK LÉPTÉKMÓDOSÍTÁSA OBJEKTUMOK MEGJELENÍTÉSI SORRENDJE BLOKKOK ÉS KÜLSŐ REFERENCIÁK BLOKK LÉTREHOZÁSA BLOKK LÉTREHOZÁSA AZ AKTUÁLIS RAJZHOZ BLOKK MÓDOSÍTÁSA BLOKK LEMEZRE ÍRÁSA BLOKK BEILLESZTÉSE BEILLESZTÉS TERVMESTERREL BEILLESZTÉS PALETTÁBÓL RAJZELEM FELOSZTÁS BLOKKAL BLOKKOK LÁNCSZERŰ BEÁGYAZÁSA BLOKK SZÉTVETÉSE ELEMEIRE DINAMIKUS BLOKK KÉSZÍTÉSE DINAMIKUS BLOKKOK ELEMEI PARAMÉTEREK (PARAMETERS) MŰVELETEK (ACTIONS) PARAMÉTERKÉSZLETEK ELEMMOZGATÁS ENGEDÉLYEZÉSE BLOKK EGY RÉSZÉNEK NYÚJTÁSA LÁTHATÓSÁG SZABÁLYOZÁSA ÁTFORDÍTÁS ALKALMAZÁSA KIOSZTÁS PARAMÉTEREZÉSE KERESÉSI TÁBLÁZAT HASZNÁLATA

15 TARTALOM 15 BLOKK TULAJDONSÁGTÁBLÁZATA A BLOKKDEFINÍCIÓ MÓDOSÍTÁSA A BLOKKSZERKESZTŐ SPECIÁLIS PARANCSAI DINAMIKUS BLOKKOK BEILLESZTÉSE ATTRIBÚTUMOK KEZELÉSE ATTRIBÚTUMOK LÉTREHOZÁSA ATTRIBÚTUM BLOKKHOZ KAPCSOLÁSA BLOKKBEILLESZTÉS ATTRIBÚTUMMAL BEILLESZTETT ATTRIBÚTUMÉRTÉKEK CSERÉJE ATTRIBÚTUMOK KIVITELE KÜLSŐ REFERENCIÁK KÜLSŐ REFERENCIÁK LISTÁJA KÜLSŐ REFERENCIÁK ILLESZTÉSE KÉPEK CSATOLÁSA, VÁGÁSA KÜLSŐ REFERENCIÁK CSATOLÁSA FÜGGŐ SZIMBÓLUMOK CSATOLÁSA KÜLSŐ REFERENCIÁK FRISSÍTÉSE KÜLSŐ REFERENCIÁK TÖRLÉSE XREFEK TÖRLÉSE A MEMÓRIÁBÓL ELÉRÉSI ÚTVONAL MÓDOSÍTÁSA XREF BETÖLTÉS SZÜKSÉG SZERINT XREFEK SZERKESZTÉSE KÜLSŐ REFERENCIÁK VÁGÁSA DWF ALÁVETÍTÉS CSATOLÁSA DGN ALÁVETÍTÉS CSATOLÁSA PDF ALÁVETÍTÉS CSATOLÁSA SZÖVEGEK SZÖVEGBEVITEL EGYSOROS SZÖVEG EGYSOROS SZÖVEG LÉTREHOZÁSA EGYSOROS SZÖVEG FORMÁTUMA

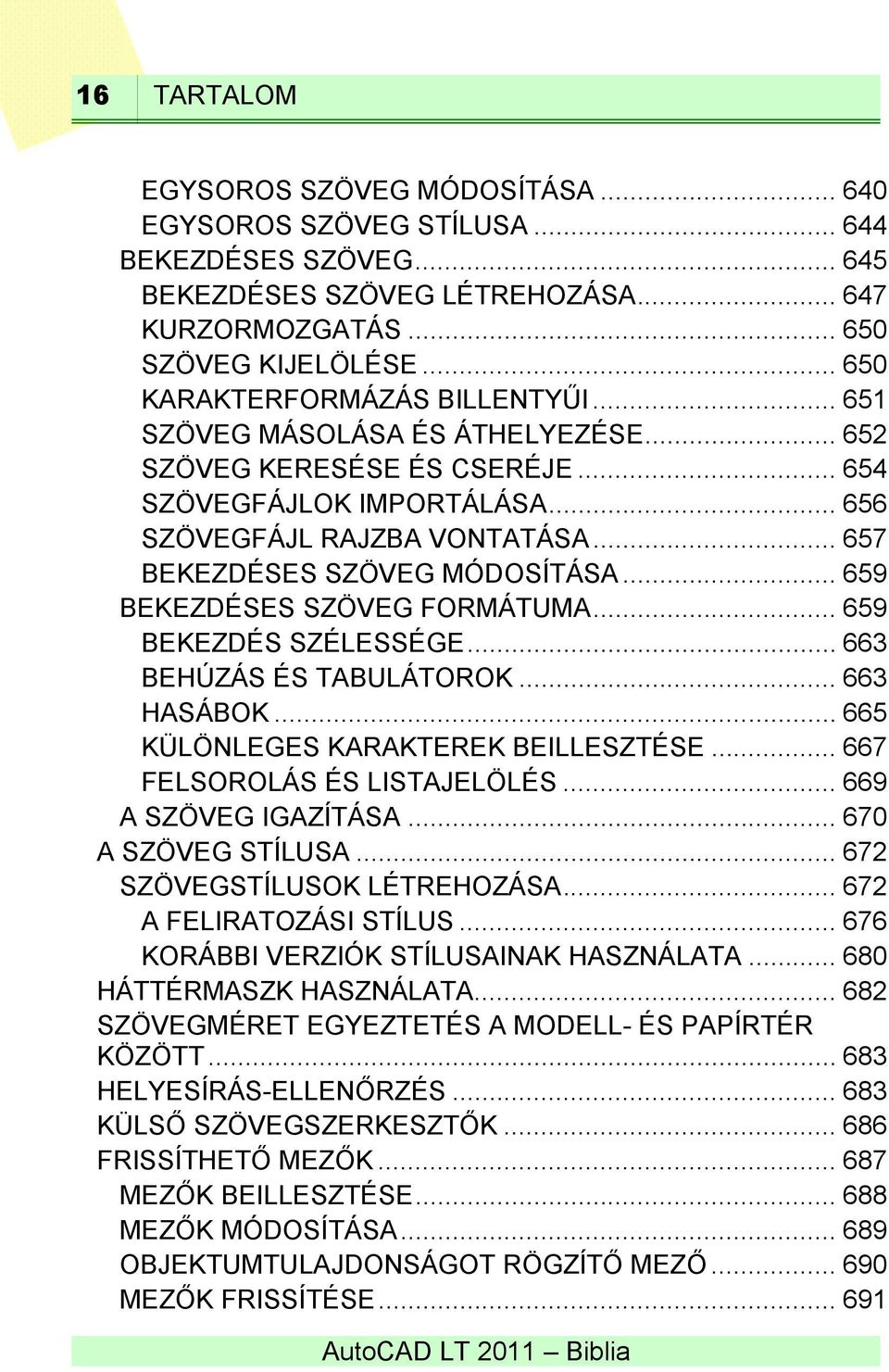

16 16 TARTALOM EGYSOROS SZÖVEG MÓDOSÍTÁSA EGYSOROS SZÖVEG STÍLUSA BEKEZDÉSES SZÖVEG BEKEZDÉSES SZÖVEG LÉTREHOZÁSA KURZORMOZGATÁS SZÖVEG KIJELÖLÉSE KARAKTERFORMÁZÁS BILLENTYŰI SZÖVEG MÁSOLÁSA ÉS ÁTHELYEZÉSE SZÖVEG KERESÉSE ÉS CSERÉJE SZÖVEGFÁJLOK IMPORTÁLÁSA SZÖVEGFÁJL RAJZBA VONTATÁSA BEKEZDÉSES SZÖVEG MÓDOSÍTÁSA BEKEZDÉSES SZÖVEG FORMÁTUMA BEKEZDÉS SZÉLESSÉGE BEHÚZÁS ÉS TABULÁTOROK HASÁBOK KÜLÖNLEGES KARAKTEREK BEILLESZTÉSE FELSOROLÁS ÉS LISTAJELÖLÉS A SZÖVEG IGAZÍTÁSA A SZÖVEG STÍLUSA SZÖVEGSTÍLUSOK LÉTREHOZÁSA A FELIRATOZÁSI STÍLUS KORÁBBI VERZIÓK STÍLUSAINAK HASZNÁLATA HÁTTÉRMASZK HASZNÁLATA SZÖVEGMÉRET EGYEZTETÉS A MODELL- ÉS PAPÍRTÉR KÖZÖTT HELYESÍRÁS-ELLENŐRZÉS KÜLSŐ SZÖVEGSZERKESZTŐK FRISSÍTHETŐ MEZŐK MEZŐK BEILLESZTÉSE MEZŐK MÓDOSÍTÁSA OBJEKTUMTULAJDONSÁGOT RÖGZÍTŐ MEZŐ MEZŐK FRISSÍTÉSE

17 TARTALOM 17 RAJZOK MÉRETEZÉSE MÉRETEZÉSI FOGALMAK MÉRETEZÉS STÍLUSA MÉRETEZÉSI ELEMEK ELHELYEZÉSE ÉS ALAKJA MÉRETEZŐ SZÖVEG JELLEMZŐI MÉRTÉKEGYSÉGEK ÉS FORMÁJUK TŰRÉS ALTERNATÍV MÉRTÉKEGYSÉGEK IGAZÍTÁSOK MÉRETEZÉS SZÍNBEÁLLÍTÁSA MÉRETEZÉSI RENDSZERVÁLTOZÓK A MÉRETEZÉS VÉGREHAJTÁSA VONALAS MÉRETEZÉS VONALAS MÉRETEZÉS OBJEKTUMKIJELÖLÉSSEL VÍZSZINTES VONALAS MÉRETEZÉS FÜGGŐLEGES VONALAS MÉRETEZÉS ELFORGATOTT VONALAS MÉRETEZÉS FOLYAMATOS ÉS BÁZISVONALAS MÉRETEZÉS MÉRET- VAGY SEGÉDVONALAK KERESZTEZŐDÉSE SEGÉDVONALAK MEGDÖNTÉSE MÉRETVONALAK MEGTÖRÉSE SZÖG MÉRETEZÉSE SZÖGMÉRETEZÉS EGYENESEK ALAPJÁN SZÖG MÉRETEZÉSE KÖR ALAPJÁN SZÖG MÉRETEZÉSE ÍV ALAPJÁN SZÖGMÉRETEZÉS HÁROM PONT ALAPJÁN ÍVHOSSZ MÉRETEZÉS KOORDINÁTAMÉRETEZÉS ÁTMÉRŐ ÉS SUGÁR MÉRETEZÉSE ÁTMÉRŐ MÉRETEZÉSE SUGÁR MÉRETEZÉSE KÖZÉPJEL RAJZOLÁSA

18 18 TARTALOM VEZETŐVONAL ELHELYEZÉS TÖBBSZÖRÖS MUTATÓ MÉRETSTÍLUS FELÜLÍRÁSA MÉRETEK FRISSÍTÉSE MÉRETEK SZERKESZTÉSE MÉRETEK ÚJRACSATOLÁSA MÉRETEK KIEMELÉSE KIRAJZOLTATÁS ÉS KÖZZÉTÉTEL AZ OLDAL BEÁLLÍTÁSA A NYOMTATÓ BEÁLLÍTÁSA AZ ELRENDEZÉS BEÁLLÍTÁSA A PAPÍRMÉRET BEÁLLÍTÁSA LÉPTÉKBEÁLLÍTÁS ÉS ELTOLÁS KIRAJZOLÁS ÁLLOMÁNYBA NYOMTATÁSI STÍLUSOK A NYOMTATÁSI PECSÉT A KIRAJZOLÁS ELŐNÉZETE A NYOMTATÁS VÉGREHAJTÁSA A KÖTEGELT NYOMTATÁS KÖZZÉTÉTEL A WEBEN AUTODESK DESIGN REVIEW EXPORTÁLÁS DWFX-BE EXPORTÁLÁS PDF-BE LEKÉRDEZŐ PARANCSOK PONT KOORDINÁTÁI TÁVOLSÁG MEGHATÁROZÁSA SUGÁR MEGHATÁROZÁSA SZÖG MEGHATÁROZÁSA TERÜLET MEGHATÁROZÁSA TÉRFOGAT MEGHATÁROZÁSA

19 TARTALOM 19 LEKÉRDEZÉS SZÁMOLÓGÉPPEL ELEMPARAMÉTER LISTÁZÁS IDŐ BEÁLLÍTÁS ÉS LEKÉRDEZÉS FIZIKAI JELLEMZŐK RENDSZERVÁLTOZÓK LEKÉRDEZÉSE RENDSZERVÁLTOZÓK MUTATÓESZKÖZÖK BEÁLLÍTÁSA EGEREK DIGITALIZÁLÓ TÁBLÁK Wintab meghajtó konfigurálása Tábla konfigurálása tábla fóliához Képernyőmutató-területek megadása Rögzített képernyőmutató-terület Lebegő képernyőmutató-területek Területek közti átváltás Tábla kalibrálása lekövetéshez A tábla kalibrálásának tesztelése A digitalizáló tábla újrainicializálása MUNKATEREK BEÁLLÍTÁSA MENÜK BEÁLLÍTÁSA MENÜ TESTRE SZABÁSA HELYI MENÜK BEÁLLÍTÁSA MENÜFÁJL BETÖLTÉSE SZALAGOK BEÁLLÍTÁSA ESZKÖZTÁRAK BEÁLLÍTÁSA BILLENTYŰZET BEÁLLÍTÁSA

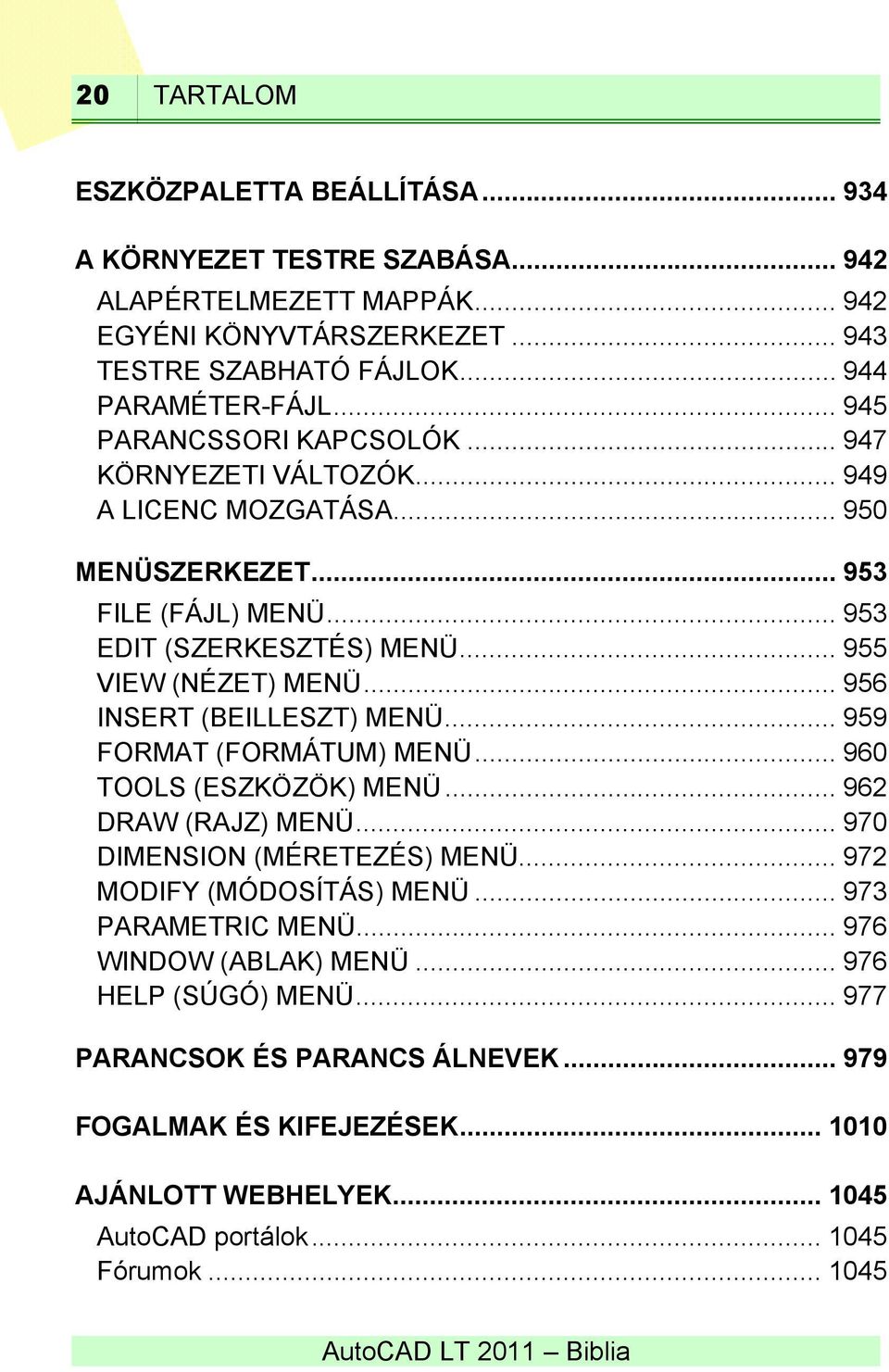

20 20 TARTALOM ESZKÖZPALETTA BEÁLLÍTÁSA A KÖRNYEZET TESTRE SZABÁSA ALAPÉRTELMEZETT MAPPÁK EGYÉNI KÖNYVTÁRSZERKEZET TESTRE SZABHATÓ FÁJLOK PARAMÉTER-FÁJL PARANCSSORI KAPCSOLÓK KÖRNYEZETI VÁLTOZÓK A LICENC MOZGATÁSA MENÜSZERKEZET FILE (FÁJL) MENÜ EDIT (SZERKESZTÉS) MENÜ VIEW (NÉZET) MENÜ INSERT (BEILLESZT) MENÜ FORMAT (FORMÁTUM) MENÜ TOOLS (ESZKÖZÖK) MENÜ DRAW (RAJZ) MENÜ DIMENSION (MÉRETEZÉS) MENÜ MODIFY (MÓDOSÍTÁS) MENÜ PARAMETRIC MENÜ WINDOW (ABLAK) MENÜ HELP (SÚGÓ) MENÜ PARANCSOK ÉS PARANCS ÁLNEVEK FOGALMAK ÉS KIFEJEZÉSEK AJÁNLOTT WEBHELYEK AutoCAD portálok Fórumok

21 TARTALOM 21 Segédprogramok Dokumentumkezelés Szerkezeti szoftverek Elektronikai szoftverek Építészeti szoftverek Gépészeti szoftverek Létesítménygazdálkodás Térképész (DTM) szoftverek AutoCAD oktatás IRODALOM

22 22 ELŐSZÓ ELŐSZÓ Az AutoCAD vezeti a személyi számítógépeken futó, számítógépes tervezést segítő rajzprogramok piacát. Ha a felmérések nem csalnak, akkor ez a vezető szerep 80 százaléknál is nagyobb piaci részesedést jelent. A mérnöki tervezés szakemberei építészeti, gépészeti és egyéb területeken világszerte rajzok millióit készítették el ezzel az eszközzel a program megjelenése óta. Ez köszönhető annak a szívós fejlesztő munkának is, amelynek révén a programot létrehozó Autodesk mintegy másfél évenként újabb programváltozattal rukkol elő. Mérnökök, tervezők, műszaki szerkesztők és rajzolók olyan eszközöket kapnak ezzel a szoftverrel kezükbe, amelyekkel más tervezőrendszerek nem, vagy csak elvétve rendelkeznek. Az AutoCAD LT 2011 elérhető árú kétdimenziós műszaki rajzprogram, amellyel a rajzok hatékonyan és biztonsággal megoszthatók. A szoftver által kezelt DWG formátum teljesen kompatibilis a nagy AutoCAD programéval, valamint az arra épülő iparág specifikus alkalmazásokkal (Land, Mechanical, Architectural Desktop) sőt a gyártó cég licenckezelési politikája szerint az LT változatról kedvezményes áron lehet váltani a többet tudó háromdimenziós változatokra. A rajz megosztását segíti a weben használható, írásvédett DWF (Design Web Format), valamint a programmal együtt telepített, de ingyenesen letölthető Autodesk Design Review 2011 nézegető program is. Természetesen a nagy AutoCAD program további előnyöket kínál igaz ennek meglehetősen magas ára is van a 3D szolgáltatások, tervdokumentációk kezelése, dinamikus blokkok készítése, testre szabás (LISP, ARX, VBA), bemutatószintű grafika, CAD szabványok kezelése valamint a hálózati licenckezelés terén A szerkesztés hatékonyságának fokozása érdekében már a 2004-es változatban csaknem felére (átlagosan 54 %-ra) csökkentették a rajzfájlok méretét, jelentősen átdolgozták a program kezelői felületét, biztonságosabbá tették az adatmegosztást (egyetlen DWF fájlban már több DWG rajz is közzétehető), használhatók az iparág

23 ELŐSZÓ 23 specifikus alkalmazások objektumai, továbbfejlesztették a Design- Center és DesignCenter Online, valamint a szövegszerkesztési, tulajdonságkezelő, csoportmunka-támogató eszközöket stb. Az AutoCAD LT 2009 új szolgáltatásai és funkcionalitása nem járt a 2004-es változatban bevezetett DWG és DXF fájlformátumok módosításával, így a fájlszintű kompatibilitás megmaradt az Auto- CAD LT 2004, 2005, 2006, 2007, 2008, 2009 és AutoCAD LT 2010 szoftververziók között. Annak köszönhetően, hogy a 2010-es változat natív fájlformátuma megegyezik a 2007-es változat formátumával, a három legutóbbi változat felhasználói könnyen, rajzaik konvertálása nélkül működhetnek együtt egymással. A tartalom és a szabványok is könnyebben megoszthatók másokkal, így a munkacsoport tagjai könnyebben alkalmazhatják a házi szabványokat, rajzaik szabványnak megfelelősége könnyen ellenőrizhető, a szabványkövetési jelentés kinyomtatható, villámpostával továbbküldhető. A korábban kialakított DesignCenter Online lap szolgál arra, hogy rajta keresztül i-drop formátumú rajztartalmakat, előre gyártott félkész termékeket (blokkokat, szabványokat, elrendezéseket, sőt teljes dwg fájlokat) az autodesk.com, vagy partner gyártók webhelyéről rajzunkba vontassunk. Ráadásul már a 2007-es verzióban létrehozhattunk dinamikus blokkokat, amelyeket korábban csak a nagy AutoCAD programmal tehettünk. Ezen szolgáltatásbővülés mellett igazán nehéz volt elképzelni, mi hasznos jöhet még a következő, tehát a legújabb, 2010-es programverzióban. Az új szolgáltatásokról Flash alapú animált bemutatót indíthatunk vagy a telepítő lemezről vagy a Help menü New Features Workshop parancsával. Egy listában megválaszthatunk, hogy milyen korábbi tapasztalatokkal rendelkezünk, mely változat újdonságaira vagyunk kíváncsiak (AutoCAD LT 2007, 2008 vagy 2009). Bár itt viszonylag kevés újdonságot figyelhetünk meg, a parancsok sorát összevetve a korábbi parancslistával kiderül, hogy összesen 35 új parancs és 40 új rendszerváltozó jelent meg. Érdekesség, hogy ezek az újdonságok most ismét részben egyszerre jelentek meg a nagy AutoCAD programban is, szemben a régebbi szokással, miszerint az LT újdonságai egy verzióval követték az AutoCAD újdonságait.

24 24 ELŐSZÓ Mindazok számára, akik a 2006-os vagy korábbi változatról térnek át az AutoCAD LT 2011-re, összefoglaljuk a es változat újdonságait is a megelőző változathoz viszonyítva. A rajzelemek létrehozásával, a rajzkezeléssel kapcsolatos legfontosabb újdonságok a 2007-es változatban: A leglényegesebb, hogy az AutoCAD 2006-os változatához hasonlóan, már az AutoCAD LT 2007-es változatban is létrehozhatunk, módosíthatunk dinamikus blokkokat. A korábbi változatban csak a nagy AutoCAD-ben létrehozott dinamikus blokkokat alkalmazhattuk. Dinamikus blokkokból mindjárt rengeteg mintát is kapunk. Ezekkel a blokkok parametrikusan illeszthetők be, nem kell például egy hatlapfejű csavart az összes járatos méretben megtervezni, eltárolni, elegendő egyetlen dinamikus példány, amelynek beillesztésekor listából kiválasztva adjuk meg a szabványos méretet vagy elnevezést. Az új parancsok többsége a dinamikus blokkokkal foglalkozik. A rajzokhoz digitális aláírást kapcsolhatunk, így igazolható annak eredetisége és változatlansága. Rajzainkhoz külső referenciaként csatolhatunk DWF állományokat és az ilyen fájlokat publikálhatjuk. Rajzunkat a csatolt DWF állomány feletti rétegeken hozzuk létre. A DWF állomány megfelelő elkülönítése érdekében módosíthatjuk kontrasztját, elhalványulását. Az alávetítésen láthatósági kereteket alkalmazhatunk (látszólagosan vághatjuk az alávetítést). A rétegkezeléssel kapcsolatos 15 új parancs. Parancsot készítettek a táblázatok cellatulajdonságainak másolására is. Rajzainkat a beépített PDF driver segítségével PDF formátumba konvertálhatjuk, amely az ingyenes Acrobat Reader segítségével tekinthető meg. Továbbfejlesztették a külső referenciák szervezését, kezelését is. A 2008-as változat újdonságai: Új feliratozás léptékezési szolgáltatásokat vezettek be, amelyekkel a nézetablakok léptéktényezőjétől függő módon mindig helyesen, de más méretben, tartalommal megjelenő szöveget, méreteket, tételszámot, blokkot, attribútumot, sraffozást hozhatunk létre.

25 ELŐSZÓ 25 A régen nem módosított, szinte tökéletesnek hitt részekhez is hozzányúltak és hasznosan fejlesztették tovább a bevált funkciókat is. Így esett ez például a méretezéssel. Most a mérettűréseket igazították, paraméterezhetővé tették a szögméretek helyét (szögön belülre vagy kívülre), sugárméretekhez bevezették az ívsegédvonalat. Méretmegtöréseket, segédvonal-szakadásokat készíthetünk, beállíthatjuk a méretek közötti távolságot. Új rajzelem a többszörös mutató, amely több beállítással rendelkező objektum. Ekkor egy mutatószöveghez több nyíl tartozik, illetve a mutatószövegeket egy helyre rendezhetjük. A bekezdéses szövegek már többhasábosak, az attribútumok többsorosak is lehetnek. A bekezdéses szöveg objektumot tehát úgy módosították, hogy amint lehet, automatikusan több hasábban jelenjen meg a szöveg. A táblázatokkal kapcsolatos igen fontos újítás, hogy a táblázatadatokat a közismert Microsoft Excel táblázataiból csatolva illeszthetjük be, így az adatkapcsolat biztosított a táblázat és a rajz között. Bármely módosítás egyszerűen átvezethető a két fájl között. Az öszszes csatolt adat egyszerűen frissen tartható és szinkronizálható. Bővítették a táblázatstílusokat. Az új formátum-beállításokkal szintén könnyen hozhatunk létre táblázatot, de meglévő táblázatból is készíthetünk stílust, amellyel egységesíthető a táblázatok megjelenése. Nagy jelentőségű az új Adatkiemelés varázsló, amellyel a rajz objektumainak (blokkokat, attribútumok is) adataiból kigyűjtött tulajdonságadatokat Excel munkalaphoz csatolhatjuk vagy exportálhatjuk. Az oszlopok átrendezhetők, elrejthetők, tartalmuk sorba rendezhető. Továbbfejlesztették a fóliákat is. Most a papírtérbeli nézetablakonként eltérő tulajdonságokat adhatunk meg. Ennek megfelelően a Fóliatulajdonság-kezelőben négy új oszlop jelent meg, amelyben a fóliatulajdonság-felülírások (VP szín, VP vonaltípus, VP vonalvastagság, VP nyomtatási stílus) rögzíthetők az aktuális nézetablakra. Ha ilyen tulajdonságokat használunk, akkor ezekhez a program automatikusan létrehoz egy szűrőt is. A zárolt fóliák halványíthatók. A felhasználói felületen csak kisebb változások történtek. Ha 2D rajzolást végzünk, akkor a munkaterületen, a műszerfalon csak a 2D rajzoláshoz és a feliratozáshoz kapcsolódó gombok és vezérlőele-

26 26 ELŐSZÓ mek jelennek meg. Választhatjuk e mellett még a klasszikus megoldást is. A rajz állapotsorába kerültek a feliratok léptékezésének eszközei. Átalakították a helyesírás-ellenőrzőt is. Most az ellenőrzés a teljes rajzon vagy a megadott területeken is végrehajtható, ha a program hibát talál, akkor fókuszál a hibára és kiemeli az elírt szót. A 2009-es változat újdonságai: A legnagyobb újdonság a teljesen átdolgozott felhasználói felület. Ebben a Microsoft Office 2007 rendszer szalagjait vették át a fejlesztők, azonban nem követték az ottani nehézkes testre szabást (az Office szalagjai ugyanis csak XML szerkesztéssel módosíthatók), hanem a grafikus felhasználói felületen biztosították a módosításhoz szükséges eszközöket. Ugyancsak előnyösebb az Office megoldásánál, hogy az AutoCAD programban a hagyományos, klasszikus menü is elérhető, akinek az szükséges, egyetlen kattintással visszaállhat a régi rendszerre. Ha a szalag használata mellett döntünk, akkor is egyszerűen elérhetjük a régebbi menüt. A kiválasztott objektum mellett jelenik meg a gyors tulajdonságok paletta. Új navigációs eszközt vezettek be, a kormánykereket, amellyel a kép gyorsan nagyítható, mozgatható az ablakban. A megnyitott rajzok és az aktuális rajz elrendezései közötti váltást segíti a lapok előképe. Megújították az információszerzési lehetőségeket, most sokkal könnyebben és több oktatóeszközt érhetünk el. Átalakították a kommunikációs központot, RSS csatornát is használhatunk. A földrajzi koordináták rajzhoz csatolása segíti a megvilágítás, tájolás elbírálását akár földrajzilag távoli irodában is. A földrajzi koordinátákat átvehetjük.kml,.kmz fájlból, a Google Earth alkalmazásból vagy a szélesség-hosszúság adatpárt begépelhetjük. Megjelent a DWF fájl utódja, a Microsoft XML Paper Specification (XPS) formátumán alapuló DWFx formátum. Ezek egyszerűen megtekinthetők az Internet Explorer, Windows XP, vagy Vista segítségével. Továbbfejlesztették a rétegtulajdonság-kezelőt, melyet most már transzparensen, más parancsok végrehajtása közben is a képernyőn tarthatunk, benne a rétegszűrő panel bezárhatóvá-kinyithatóvá vált.

27 ELŐSZÓ 27 Az AutoCAD-del való jobb kompatibilitás érdekében már az LTben is használhatunk nem négyszögletes nézetablakot, True Color színeket, mezőket. A 2010-es változat újdonságai: Több újdonság kapcsolódik a széles körben elterjedt, Adobe-féle PDF formátum támogatásához. A kimeneti oldalon: Az AutoCAD LT 2D szoftverből a rajzot közvetlenül PDF-fájlokban is közzétehetjük. Ennek köszönhetően a rajzok megosztása rendkívül könnyű a felhasználók legszélesebb köre felé, hiszen az ingyenes Adobe (Acrobat) Reader, mint PDF-olvasóprogram az egyik legjobban elterjedt szoftver a világon. Javítottak a betűtípusok és vonalvastagságok minőségi megjelenítésén. A szövegek a nem védett dokumentumokban kijelölhetők és másolhatók. A PDF állományba a TrueType betűtípusok, illetve a bekapcsolt és felolvasztott fóliák adatai is bekerülnek. A nyomtatást követően azonnal megjelenik a PDF fájl. A bemeneti oldalon: forrásként, alávetítésre használhatjuk a PDF fájlokat. A rajzeszközök megújítása során egyszerűbb és termelékenyebb rajzolást tettek lehetővé az Illesztés, az Xref és a Blokkattribútumkezelő parancsok segítségével. Az Illesztés parancs biztosítja az objektumok másik objektumhoz igazított áthelyezését, léptékezését, elforgatását a másik objektumon kiválasztott pontok alapján. Az azonnali referenciaszerkesztő (REFEDIT) paranccsal a referenciafájl közvetlen, megnyitás nélkül módosítható. A blokkok a referenciaszerkesztővel módosíthatók úgy is, hogy közben látható a környező geometria. A referenciaszerkesztőbe került XOPEN parancs biztosítja, hogy a jobb egérgombbal közvetlenül a rajzszerkesztőben vagy a külső referenciapalettában nyissunk meg egy xrefet. Így nem kell többet listázni a külső referenciafájlokat a név megkereséséhez, majd utána tallózással megkeresni a fájlt. A külső referenciák vágásával saját, ki- vagy bekapcsolható határvonalakat készíthetünk, amelyeket akár átfordíthatunk is. Megkönnyítették az attribútumokat tartalmazó blokkdefiníciók kezelését is. Ezen kívül az attribútumok szinkronizálása mostantól az alapparancsok közé tartozik. Attribútum definíciók blokkokhoz adá-

28 28 ELŐSZÓ sakor vagy eltávolításakor a blokk minden példánya az új attribútumoknak megfelelően frissíthető, vagyis a változások könnyen átvezethetők a blokk alkalmazott példányai. A továbbfejlesztett attribútum szerkesztővel az egyedi attribútumok értékei mellett a tulajdonságokat is pillanatok alatt módosíthatja. A 2D rajzok megtekintése és szerkesztése több beállítással és vezérlőelemmel módosítható. A külső referenciák elhalványíthatók, a program új mérőeszközöket, nézetablak-forgatási lehetőségeket és többszörös mutatókat érintő fejlesztéseket tartalmaz, amelyek meggyorsítják az időigényes rutinfeladatok végrehajtását. A parametrikus tervezéshez bevezették a kényszereket, amelyekkel egy rajzelemhez kapcsolt más rajzelemek követik egymáshoz viszonyított helyzetüket, méretüket. A kényszerek létrehozása másfajta, a kényszereket sértő módosítások létrehozását kizárja. A 2011-es változat újdonságai: A program támogatja a Windows 7 operációs rendszert. Ez azt is jelenti, hogy sokkal jobb keresési, megjelenítési szolgáltatásokhoz jutunk, mint korábban. Átalakították a program indítását. Az üdvözlő képernyőről oktató videókat is indíthatunk, amelyek bemutatják a felhasználói felületet, a kétdimenziós rajzelemek létrehozását és módosítását, a szövegek és méretezés kezelését, a rajzlapok nyomtatását. A New Features Workshop paranccsal most az interneten keresztül, az Autodesk egyik portálján tekinthetjük meg a es változatok újdonságait. Kissé átalakították a felhasználói felületet. A rajzpapír alapesetben feketén, rácshálóval jelenik meg a modelltérben. Ezt természetesen módosíthatjuk a testre szabás során. A navigációs, nagyító eszközöket egy új Navigation Bar eszköztárban foglalták össze, amely a klasszikus és a 2D Drafting & Annotation munkatérben egyaránt alapértelmezetten megjelenik. A régóta változatlan kitöltési parancsokat átalakították. Most még kényelmesebben állíthatjuk be a rajzelemek és azokon belüli szigetek kitöltését, amelyek számára egyszerűen átmenetes háttérszínt és átlátszóság tulajdonságot is megadhatunk. A kitöltés automatikusan követi a kitöltött rajzelem átalakítását. A kitöltési minta a többi

29 ELŐSZÓ 29 rajzelem mögé helyezhető. Mindehhez új szalagokat Hatch Creation, Hatch Editor használhatunk. A szalagon vagy a Properties palettán beállíthatjuk a kiválasztott, illetve az új rajzelemek átlátszóságát fólia, blokk vagy egy megadott értékre. Megváltozott az objektumok fogókkal végzett szerkesztése. Egyszerűen, ciklikus parancsismétléssel, vagy helyi menüből új csomó-, illetve fogópontokat illeszthetünk be, áthelyezhetjük a pontot vagy a fogóval kiválasztható szakaszt ívvé alakíthatjuk. A SKETCH paranccsal, szabadkézzel rajzolva vonalláncot hozhatunk létre. Egyszerűen, a helyi menü Add Selected parancsával létrehozhatjuk a kijelölt rajzelem másolatát. Megjelent a hasonló objektumok kiválasztására szolgáló SELECTSIMILAR parancs. Elkülöníthetünk (ekkor a kiválasztotton kívüli rajzelemeket rejtjük el) és elrejthetünk objektumokat. Kiemelhetjük az XREF rajzhivatkozásokat. A szöveg alapú vonaltípusokhoz beállítható a beágyazott szöveg iránya, amelyet megtart a program akkor is, ha módosítunk a vonalon. Frissítettek a tananyagokon is. Összesen 21 új parancs és 46 rendszerváltozó jelent meg. Nem túl szerencsés, de most már a hagyományos súgót is az interneten keresztül, a gyártó honlapjáról tölthetjük le. A könnyebb kezelhetőség és az árcsökkentés érdekében továbbra is forgalmazzuk a tízkötetes AutoCAD LT 2011-es könyvsorozatunkat, amelyet azonban most egyetlen kötetben és hasznos kiegészítéssel kibővítve adunk ki. Ez köszönhető az Adobe Acrobat 9. verziójának is, mellyel a kötetet kisebb méretben tudtuk előállítani. Könyvünk tömören, a kezdő és haladó felhasználók számára egyaránt érthető módon összefoglalja az AutoCAD LT 2011-es változatának a program telepítésével, általános kezelésével, új projektek létrehozásával, a koordináta rendszerekkel, az adatbevitellel és a rajzolással, blokkok és fóliák kezelésével, valamint a megjelenítéssel, közzététellel, nyomtatással, rajzi segédeszközökkel, testre szabással kapcsolatos tudnivalóit. A kötet végén bemutatjuk a fontosabb, témánkkal, illetve kapcsolódó szakterületekkel foglalkozó webhelyeket is, amelyek hiperhivatkozásaira elegendő rákattintani... A kötet megértéséhez különösebb számítástechnikai ismeretekre nincs szükség, elegendő a Windows (XP, vagy Vista, 7) operációs

30 30 ELŐSZÓ rendszer alapfokú ismerete. A könyvet ajánljuk azoknak, akik kényelmesen, gyorsan, tetszetős formában szeretnék elkészíteni rajzaikat, azokat pontosan jól olvasható módon kívánják beméretezni, amihez ezúton is sok sikert kívánunk. Végezetül: bár könyvünk készítése során a megfelelő gondossággal igyekeztünk eljárni, ez minden bizonnyal nem óvott meg a tévedésektől. Kérem, fogadják megértéssel hibáimat. Szentendre, május Köszönettel a szerző

31 31 AZ AUTOCAD LT 2011 ALAPJAI AZ AUTOCAD LT 2011 ALAPJAI Ebben a fejezetben az Autodesk legújabb, belépő szintű műszaki rajzprogramjának újdonságait és a kezeléséhez szükséges alapvető információkat találja meg a kedves Olvasó. Ha jártas a program valamely korábbi változatának kezelésében, akkor ezek a részek túlnyomó részben (az újdonságokon kívül) ismerteknek tűnnek (ők nyugodtan ugorják át ezt a részt), kezdő felhasználók számára azonban ezek az ismeretek elengedhetetlenül fontosak a program kezeléséhez és a könyv további fejezeteinek megértéséhez. A fejezetben összefoglalt ismeretek segítségével már hozzáfoghatunk az AutoCAD LT 2011 futtatásához. A következőkben a billentyűket vastagon szedve, keretezetten jelöljük, például: Enter. Az egyszerre leütendő billentyűkből álló billentyűkombinációk jele a billentyűk összekapcsolásából adódik, például: Ctrl+Esc. A funkciógombok jele: F1, F2. A begépelhető vagy a program menüiből kiválasztható parancsokat csupa nagybetűvel, vastagon szedve jelöltük, például: LINE. Mögötte zárójelben megadjuk a parancs magyar nyelvű megfelelőjét is, például: LINE (VO- NAL). A parancsok paramétereit dőlt betűvel jelöljük. A legördülő menükből kiválasztható almenüket a jellel jelezzük. A programban a Windows alatt futó más alkalmazásokhoz hasonlóan a parancsok kiadásának meggyorsítására ikonokat használunk. Az ikonokkal kiváltható parancsok egyéb módon menüből, parancssorban vagy billentyűkombinációval is megadhatók, ezeket az ikonokat ismertető részben is leírjuk. Minthogy a könyv írásakor Windows 7 operációs rendszert használtuk, az elmentett képernyőképek nem lényeges dolgokban eltérhetnek a Windows Vista vagy a Windows XP változatánál tapasztalható képernyőképektől.

32 AZ AUTOCAD LT 2011 ALAPJAI 51 ATTRIBÚTUM-KEZELÉS Megkönnyítették az attribútumokat tartalmazó blokkdefiníciók kezelését is. Ezen kívül az attribútumok szinkronizálása mostantól az alapparancsok közé tartozik. Attribútum definíciók blokkokhoz adásakor vagy eltávolításakor a blokk minden példánya az új attribútumoknak megfelelően frissíthető, vagyis a változások könnyen átvezethetők a blokk alkalmazott példányai. A továbbfejlesztett attribútum szerkesztővel az egyedi attribútumok értékei mellett a tulajdonságokat is pillanatok alatt módosíthatja. RAJZMEGJELENÍTÉS A 2D rajzok megtekintése és szerkesztése több beállítással és vezérlőelemmel módosítható. A külső referenciák a képekhez hasonlóan elhalványíthatók (az XDWGFADECTL rendszerváltozóban megadott mértékben [0-nincs halványítás és 100-teljes halványítás közt]). A program új mérőeszközöket, nézetablak-forgatási és vágási lehetőségeket és többszörös mutatókat érintő fejlesztéseket tartalmaz, amelyek meggyorsítják az időigényes rutinfeladatok végrehajtását. A 2011-ES ÚJDONSÁGOK Az újdonságokat e részben csak vázlatosan mutatjuk be, később úgy is részletesen tárgyaljuk azokat. A programban összesen 21 új parancs, valamint 46 új rendszerváltozó jelent meg. Néhány korábbi parancsot, szalagot jelentősebben átdolgoztak, új szalagok is megjelentek. ÚJ ÜDVÖZLŐ KÉPERNYŐ A 2011-es változat üdvözlő képernyőjéről oktatóvideókat indíthatunk a felhasználói felület és a legfontosabb parancsok megismerésére. Az ablak a jelölőnégyzettel elrejthető az újabb indítások során.

33 52 AZ AUTOCAD LT 2011 ALAPJAI ábra Ha mégis szükségünk van az ablakra, akkor a Help menü Welcome Screen parancsával jeleníthetjük meg ismét. Az innen vagy a Help menüből indítható New Features Workshop parancs a program újdonságait a fejlesztő honlapján keresztül mutatja be. WINDOWS 7 TÁMOGATÁS A program támogatja a Windows 7 operációs rendszert, így annak indexelési, fájlkezelési újdonságai révén sokkal jobb keresési, megjelenítési szolgáltatásokhoz jutunk, mint korábban. ÁTALAKÍTOTT FELÜLET Kissé átalakították a felhasználói felületet. A rajzpapír alapesetben feketén, rácshálóval jelenik meg a modelltérben. Ezt természetesen módosíthatjuk a testre szabás során.

34 AZ AUTOCAD LT 2011 ALAPJAI ábra A navigációs, nagyító eszközöket egy új Navigation Bar eszköztárban foglalták össze, amely a klasszikus és a 2D Drafting & Annotation munkatérben egyaránt alapértelmezetten megjelenik. A hagyományos eszköztárakat megjeleníthetjük a View szalagról is (lásd az ábrát). A korábban az állapotsorból is megjeleníthető Workspaces eszköztárat a gyorselérési eszköztár részévé tették és így az most a címsor bal szélén jelenik meg. KITÖLTÉS ÁTALAKÍTÁSA A régóta változatlan kitöltési parancsokat átalakították. Most még kényelmesebben állíthatjuk be a rajzelemek és azokon belüli szigetek kitöltését, amelyek számára egyszerűen átmenetes háttérszínt és átlátszóság tulajdonságot is megadhatunk. A kitöltés automatikusan követi a kitöltött rajzelem átalakítását. A kitöltési minta a többi rajzelem mögé helyezhető (lásd az ábrát). Mindehhez új szalagokat Hatch Creation, Hatch Editor használhatunk. A kitöltés annak alkalmazása nélkül már akkor megjelenik, ha a kurzort egy zárt rajzelem fölé mozgatjuk, ez is segít a megfelelő rajzelem kiválasztásában. A színátmenetes kitöltések ugyanarról a beállítható kezdőponttól indulnak, így ha több objektumot töltünk ki ugyanazzal a kezdő- és záró színt alkalmazó kitöltéssel, akkor a mintázat a két szélső kitöltött objektum figyelembe vételével alakul ki a közbenső

35 54 AZ AUTOCAD LT 2011 ALAPJAI objektumokon is. Ilyenek például az ábrán bemutatott kék-sárga kitöltéssel kitöltött téglalapok. Ennek megfelelően a színátmenet szélesítése az átmenet enyhébb lefutását eredményezi ábra Az új színátmenetes kitöltést a Draw panel vagy eszköztár, illetve menü Gradient parancsával hozzuk létre. A parancs kiadása után megadjuk a zárt rajzelemen belüli belső pontot, majd beállíthatjuk a tulajdonságokat a Hatch Creation szalagon. ÚJ TULAJDONSÁGOK A Home, illetve a Hatch Editor szalagon vagy a Properties palettán beállíthatjuk a kiválasztott, illetve az új rajzelemek átlátszóságát fólia, blokk vagy egy megadott értékre. A megjelenést természetesen lényegesen befolyásolja, hogy a rajzelemek milyen sorrendben takarják egymást. Például az ábrán az alsó, leghosszabb és legkeskenyebb négyszög feletti rajzelemek átlátszóság (Transparency) tulajdonságát beállítottuk 30-50%-ra. Járjunk el elővigyázattal, mert kisebb programhibát is felfedeztünk: hiába helyezzük akár a rajzelemeket különböző rétegekre, a kitöltésnél az alsó rajzelem kitöltését egy takaró rajzelem és az utoljára alkalmazott színátmenetnek megfelelően megváltoztatta a program.

36 AZ AUTOCAD LT 2011 ALAPJAI ábra A szöveg alapú vonaltípusokhoz beállítható a beágyazott szöveg iránya, amelyet megtart a program akkor is, ha módosítunk a vonalon. Frissítettek a tananyagokon is. ÚJ FOGÓMŰVELETEK Megváltozott az objektumok fogókkal végzett szerkesztése. Egyszerűen, ciklikus parancsismétléssel, vagy helyi menüből új csomó-, illetve fogópontokat illeszthetünk be, áthelyezhetjük a pontot vagy a fogóval kiválasztható szakaszt ívvé alakíthatjuk ábra A vonalláncok és zárt idomok szegmenseinek felénél megjelent egy újabb fogó, amelyek viselkedése eltér a korábbiaktól. Ha csak

37 56 AZ AUTOCAD LT 2011 ALAPJAI egyetlen fogót választunk ki, akkor ciklikus parancsmegjelenítő viselkedést, vagy dinamikus fogómenüt használhatunk (lásd az ábrát). Ezek parancsaival a vonallánc-szakasz ívvé (vagy ív egyenessé) alakítható, áthelyezhető, újabb csomópont felvételével (Add vertex) megtörhető. E parancsok közt vagy a Ctrl billentyű nyomkodásával váltunk, vagy a fogó saját menüjéből adjuk ki a megfelelő parancsot. TOVÁBBI ÚJ RAJZPARANCSOK A SKETCH paranccsal, szabadkézzel rajzolva vonalláncot hozhatunk létre. Új a gyorsméretezés is, a Dimension menü Quick Dimension parancsával, vagy a Quick Dimension ikonnal a kiválasztott objektum összes függőleges vagy vízszintes irányú méretvonalát egyszerre hozhatjuk létre (lásd az ábrát). A parancs kiadása után húzással adjuk meg, hogy a méretvonal vízszintes vagy függőleges legyen, és hol legyen a helye. Ha szükséges az ilyen összetett méretezés elemei is áthelyezhetők húzással, például átfedés esetén, mint az ábra bal oldalán, illetve ezek a méretek is asszociatívan követik a méretezett rajzelem változásait, mint az ábra jobb oldalán ábra

38 AZ AUTOCAD LT 2011 ALAPJAI 57 Egyszerűen, a helyi menü Add Selected parancsával létrehozhatjuk a kijelölt rajzelem másolatát. Az új Selection Cycling állapotsori kapcsolóval, illetve rendszerváltozóval párbeszédpanelt jeleníthetünk meg, amelyben pontosíthatjuk a kiválasztást (ha zsúfolt rajzon vagy kis nagyításban több elem esik a kiválasztó dobozba). A párbeszédpanel felsorolja a kiválasztó dobozba került rajzelemeket, ahonnan kattintással választhatunk. HASONLÓK KIVÁLASZTÁSA A SELECTSIMILAR paranccsal, illetve a kiválasztott rajzelemek helyi menüjének Select Similar parancsával kiválaszthatjuk a hasonló rajzelemeket. Hasonlónak tekinti a program azokat a rajzelemeket, amelyek egy rétegen helyezkednek el és azonos típusúak. Például az ábrán az előzetesen kiválasztott kör és négyzet helyi menüjéből kiadott paranccsal kiválasztottuk a különböző színű kört és négyzetet is. A kiválasztás nem (így) sikerült volna, ha valamelyik objektum másik rétegen van, vagy csak a kört választjuk ki előzetesen ábra RAJZELEMEK ELKÜLÖNÍTÉSE A helyi vagy a Tools menü Isolate almenüjének parancsaival elkülöníthetünk (ekkor a kiválasztotton kívüli rajzelemeket rejtjük el) és elrejthetünk objektumokat. Az elszigeteléssel csak a kiválasztott rajzelemek maradnak a képernyőn. Ehhez a Tools vagy a helyi menü Isolate Isolate Objects parancsát adjuk ki. Az elrejtéssel a kijelölt rajzelemeket tüntetjük el, ezt a helyi menü Isolate Hide

39 58 AZ AUTOCAD LT 2011 ALAPJAI Objects parancsával végezzük (lásd az ábrát). Az End Object Isolation parancs megszünteti az elkülönítést, vagyis minden, ezzel a módszerrel elrejtett rajzelemet megjelenít ábra Az Isolate Objects parancs kiadása után kiválasztott rajzelemeken kívül minden más objektumot elrejt a program. A Hide Objects paranccsal viszont csak a kijelölt rajzelemeket rejtjük el. A PROGRAM KÖRNYEZETE A program környezete alatt a működtetéshez szükséges eszközöket értjük. Ezek között vannak elengedhetetlenül fontosak és választhatóak, azaz nem feltétlenül szükségesek. Elengedhetetlenül szükséges a szokásos számítógép konfigurációkon kívül (processzor, memória, billentyűzet, winchester-lemez) a rajzok megjelenítéséhez a meglehetősen nagy felbontású grafikus monitor. Ez utóbbi egyéb-

40 AZ AUTOCAD LT 2011 ALAPJAI 59 ként is feltétele a Windows alatti programfuttatásnak. Választható másképpen opcionális környezeti elemek a nyomtató és rajzoló eszközök, az egér, illetve a digitalizáló tábla, tablet. A program használatát lehetővé tevő eszközök alapvetően két csoportba sorolhatók: a hardverre (mint a futtató gép és a perifériák együttese) és a szoftverre. E kategóriák határai olykor elmosódnak, a két csoport egyes részei már nem is választhatók szét. Mindenesetre a vasat, azaz a számítógépet a szoftver, vagyis a programok üzemeltetik, vezérlik és szabályozzák működését. A program IBM és azzal kompatibilis számítógépeken használható, a 2,2 GHz-es vagy annál jobb Pentium IV (illetve kompatibilis) processzoros gépeken 32 és 64 bites operációs rendszeren egyaránt. A számítógép típusát, összetételét alapvetően a futtatott Windows operációs rendszer igénye szabja meg. A következőkben ismertetjük a program működtetéséhez éppen elégséges, illetve célszerűen megfelelő PC-összetételeket. Mindenképpen ajánlatos a megfelelő méretű (legalább 512 Mbyte) RAM és a XGA képernyő. A minimális (éppen elégséges) számítógép-összetétel: 32 bites AutoCAD LT 2011-hez Intel Pentium 4 processzor, 2,2 GHz vagy gyorsabb órajellel vagy (a Windows 7, Windows Vista operációs rendszerekhez 3 GHz ajánlott) Intel vagy AMD Dual Core processzor, 1,6 GHz vagy gyorsabb órajellel (a Windows 7, Windows Vista operációs rendszerekhez 3 GHz ajánlott) Microsoft Windows 7, Windows Vista, Windows XP Home és Professional (SP2) operációs rendszerek 1 GB RAM 1,3 GB szabad lemezterület a telepítéshez 1024x768 VGA True Color színmélységgel Microsoft Internet Explorer 7.0 böngésző (vagy frissebb) DVD-ROM meghajtó Egér, hanyatt egér vagy más kompatibilis mutatóeszköz
