1 ESAL PROFIL 5 Szálcement hullámlemez Útmutató a PROFIL 5 szálcement hullámlemezzel történő tetőfedéshez 2011 március
2 TARTALOM ESAL PROFIL 5 - SZÁLCEMENT HULLÁMLEMEZ ESAL PROFIL Garancia A tető minimális hajlás szöge A hullámlemezek és idomelemek fektetése Sarkok illesztése Lécezés Szintezö zsinórozás A lemezek rögzítése AZ ESAL PROFIL 5 HULLÁMLEMEZHEZ TARTOZÓ IDOMELEMEK Eresz Szellőző gerinc Félnyeregtetős kúp Ívelt gerincidom Anhovo kúp Taréj kúp Orom szegély elem Tetőhajlat/vápa Csatlakozás falazathoz Csatlakozás falazathoz oldalról Hófogó ÁLTALÁNOS TUDNIVALÓK Munkavédelem Hogyan dolgozzunk a szálcement hullámlemezzel? Szerszámok
3 ESAL PROFIL 5 - SZÁLCEMENT HULLÁMLEMEZ Az Esal PROFIL 5 hullámlemez kompozit szálcementből - egy új, az egészségre ártalmatlan és környezetbarát anyagból - készült. Profil 177/51, átfedés 1 4 hullám Lemezszélesség Fedőszélesség Hullámmagasság Hullámszélesség Oldalsó átfedés Hosszanti átfedés 920 mm 873 mm 51 mm 177 mm 47 mm 200 mm A PROFIL 5 hullámlemez megfelel az EN 494es C1X osztály szabvány követelményeinek Az Esal PROFIL 5 hullámlemezbe biztonsági szalagokat helyeztek el, amelyek megakadályozzák a beszakadás veszélyét, abban az esetben, ha a lemez bármilyen okból eltörik. Ezek a szalagok nem növelik a lemez teherbírását. Lemezhosszúság Hasznos felület Tömeg mm m 2 Kg/db ,92 17, ,22 22, ,57 28, ,01 35,0 GARANCIA A gyártó 10 éves garanciát vállal a lemezek anyagminőségéért, a fagyállóságáért és a vízzáróságáért. A garancia érvényesítésének az a feltétele, ha a lapok és egyéb elemek beépítésekor a gyártó által előírt - szállításra, bánásmódra, tárolásra, fektetésre - vonatkozó utasításokat betartják és az Esal cég által szállított rögzítő elemeket használják. A TETŐ MINIMÁLIS HAJLÁS SZÖGE Az Esal hullámlemezzel 7 fokos vagy annál nagyobb hajlásszögű tetők fedhetők le, a tető méretének függvényében. A lemezek hosszanti átfedése 20 cm. Olyan helyen, ahol kedvezőtlenek az időjárási körülmények, az illesztést (legfeljebb 30 cm-re) növelni kell. 15 fokos hajlásszögig a hosszanti átfedéseket szigetelni kell. Kiegészítő védő intézkedésként - hó, nagyobb mennyiségű esővíz és feltorlódott vízmennyiség (olvadáskor, főleg az ereszvonalnál) miatt javasolt átszellőzetett tető kialakítása. Távolság A tető minimális Gerinc-ereszvonal hajlása szigeteléssel 1) Szigetelés nélkül 10 m 7 10 > 10 m 20 m 8 10 > 20 m 30 m > 30 m ) A lemezek hosszanti átfedését tartósan plasztikus 7 mm vastagságú kittel kell szigetelni. A kitt megfelelő módon és egyenletesen rögzül, ha a lemezeket két csavarral rögzítik. A tömítést a rögzítés alá 30 mm-rel kell helyezni. A sarkok illesztésénél a lapok közötti rést üresen kell hagyni, hogy a víz kifolyhasson. Szigetelés Szigetelés 3

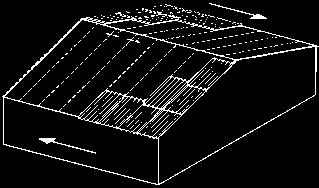

4 A HULLÁMLEMEZEK ÉS IDOMELEMEK FEKTETÉSE A lemezeket általában a talajtól nézve a gerinc irányába egyenes sorokban jobbról balra fektetik. Ez a balfedés. Fektetés iránya Fektetés iránya A lemezek hosszanti átfedése 20 cm, az oldalsó átfedés viszont 47 mm illetve 1 4 hullám. A tetőfedés akkor szakszerű és eredményes, ha a munkálatok megkezdése előtt a lemezek előre látható helyét szintező zsinórozással kijelölik. Az egyéb elemek is igazodnak a balra tartó fedéshez kivéve az ívelt gerincelemet és az Anhovo kúpot. A balra tartó fedéshez szükséges idomelemek: - eresz szegély az eresznél - szellőző gerinc - félnyeregtetős kúp Idomelemek, amelyeknél mindkét tetőfelületet párhuzamosan-széliránnyal ellentétesen (ha nem homlokszegéllyel kombináljuk őket) vagy balra tartó fedéssel fektetnek le: - Anhovo kúp - ívelt gerincidom Minden leírás és rajz balfedésről szól Az alsó lemez felső peremét 50 mm-rel kell rátolni a szelemen felső szélére. SARKOK ILLESZTÉSE Négy lemez átfedésénél kerül sor a sarkok illesztésére. Az illesztés nagyságát a lemezek oldalsó és hosszanti átfedése határozza meg. A levágott lemezsarkok közötti távolság 5-10 mm lehet. A lemezek lerakási sorrendjét az alábbi ábra mutatja. 4 A sarkok illesztését mindig a földön és ne a tetőn végezzük. Fuga/szigetelés 5-10 mm 2 3 Hosszanti átfedés 200 mm Oldalsó átfedés ESAL Profil 5 1 4
5 LÉCEZÉS Az Esal hullámlemezeket fektethetjük és rögzíthetjük fa vagy fémszerkezetre. Hagyományos tetőszerkezeteknél, ahol a szarufák távolsága cm, önfúró csavarokkal történő rögzítés esetén 6x6 cm-es lécre van szükség. Hosszabb lemezeknél, amelyek három lécnél hoszszabb felületen fekszenek fel, a köztes tartólécet a többi lécnél 5 mm-rel magasabban kell emelni. A tető hajlásszöge (α) 20 > 20 Lemezhosszúság (mm) Léctávolság (mm) A lemezek hosszanti átfedése 20 cm mm-es léctávolság esetén a lemezek megengedett legnagyobb terhelhetősége 3,4 kn/m 2, 1400 mm-es távolságnál 2,36 kn/m 2. Egyéb esetekben végezzünk statikai számításokat. SZINTEZŐ ZSINÓROZÁS A lemezek lefektetése előtt a tetőn először a zsinórozást végezzük el. Ezt a jelölést egy száraz porfestékkel színezett zsinórral hajtsuk végre. A tetőn először jelöljük fel a jobboldali oromzatnál a merőleges síkot. Mindig a balra tartó fedést alkalmazzuk. Az első szintező vonalat általában a lemez teljes szélességénél jelöljük vagyis 920 mm-nél, a többi egyenest pedig a lemez hasznos felületénél jelöljük ki mm-nél. A tervezett kiindulópont függ az épület viszonyaitól. Az oromzatnál az utolsó lemezt rövidítsük le 90 mm-rel, azért, hogy ez hullámmal végződjön. Ha a zsinórozás nem felel meg a lemez szélességének, vegyük figyelembe, hogy a lemezen legalább három hullám legyen. Szintező egyenes távolsága 873 +/- 2 mm. Szelemen hosszúság meghatározása Oromzat oromzatzáró elemmel, 10 mm-rel túllóg a szelemenen. Oromzat oromdeszkával. A lécezésnél figyeljünk arra, hogy a lemez 70 mm-rel nyúljon túl az oromdeszkához képest. 5
6 A lemezek száma vízszintes sorban a gerinc hosszának függvényében Séma I. II. III. IV. V. A lemezek száma Gerinchossz (mm) vízszintes sorban Megjegyzés: a lemezek számában benne foglaltatik az utolsó előtti és a záró lemez is. Séma I. Utolsó előtti lemez szintező egyenese 519 mm, a záró lemezen három hullám van. Séma II. Utolsó előtti lemez szintező egyenese 696 mm, a záró lemezen három hullám van. Séma III. Utolsó előtti lemez szintező egyenese 873 mm, a záró lemezen három hullám van. Séma IV. Utolsó előtti lemez szintező egyenese 873 mm, a záró lemezen négy hullám van. Séma V. Utolsó előtti lemez szintező egyenese 873 mm, a záró lemezen öt hullám van. A lemezek száma vízszintes sorban az ereszvonal és gerinc közötti tető hosszának függvényében A vízszintesen lerakott sorok száma a lemez hasznos hosszának függvényében kerül kiszámításra. Tetőfedéskor az eresznél használjuk a hosszabb, a gerincnél pedig a rövidebb lemezeket. A lemez hasznos hossza = lemezhosszúság - hosszanti átfedések 6
7 A LEMEZEK RÖGZÍTÉSE Az Esal lemezeket önfúró csavarokkal rögzítjük. Ezekkel a csavarokkal egyszerre több munkamenet is elvégezhető, ami nagymértékben leegyszerűsíti a lemezek rögzítését. A lemezeken és a tartószerkezeten nem szükséges előfúrást végezni, mert az önfúró csavar saját magától megnagyobbítja a lyuk átmérőjét. A csavarok rozsdamentes alátéttel és EPDM tömítéssel rendelkeznek. A megfelelő rögzítő anyagokat illetően kérem, forduljanak műszaki tanácsadónkhoz. Fa tartószerkezet Fém tartószerkezet 1,5-3,0 mm Fém tartószerkezet 3,0-12,0 mm A csavarokat mindig a tetőre merőlegesen, a lemez szélétől legalább 50 mm-es távolságban csavarozzuk. A lemezek rögzítésénél mélységmegállítóval / nyomatékszabályzóval rendelkező géppel (pl. SFS Spedec SCF) dolgozzunk. A lemezeket soha nem szabad átütni. 130 SCFW-BAZ 6,5 x 130 Tüzi horganyzott 115 SCF-3-BAZ 6,3 x 115 Durocoat - rozsda ellen védett 120 SCF-12-BAZ 6,3 x 120 Durocoat - rozsda ellen védett Helytelen: A csavar nincs eléggé meghúzva Helyes: A tömítés nem mozdítható Helytelen: A csavar túl van húzva A PROFIL 5 hullámlemezeket általában a 2. és 5. hullámhegyen rögzítjük. Minden lemezt legalább négy csavarral rögzítsünk. A csavarok megrendelésénél vegye figyelembe a 8. oldalon található táblázatot, ahol a 20 méternél alacsonyabb zárt épületek tetőfedése is szerepel. A magas, toronyszerű vagy nyitott épületeknél illetve az időjárási viszontagságoknak különösen kitett területeknél lehet több csavart is használni. További információkért forduljon a műszaki tanácsadónkhoz. A tetőfelület területekre való felosztása Épületszélesség (b) Peremterület b 30 m b/8 de 1 m b/8 2 m b > 30 m b/8 Az épületszélesség alatt a tető alaprajz szerinti rövidebb oldalt értjük 1 Normál terület 2 Peremterület 3 Sarokterület 7
8 A LEMEZEK RÖGZÍTÉSE A 20 MÉTERNÉL ALACSONYABB ZÁRT ÉPÜLETEKNÉL Az egyes területeknél használt rögzítő elemek száma és elosztása Profil 5, 1250 mm hosszúságú Épületmagasság Tető hajlásszöge (α) Normál terület Peremterület Sarokterület 8 m > 8 m 20 m > > Profil 5, 1600 mm hosszúságú Épületmagasság Tető hajlásszöge (α) Normál terület Peremterület Sarokterület 8 m > > 8 m 20 m > > Tető hajlásszöge 20 Tető hajlásszöge > 20 Profil 5, 2000 mm in 2500 mm hosszúságú Épületmagasság Tető hajlásszöge (α) Normál terület Peremterület Sarokterület 8 m > > 8 m 20 m > >
9 140 ESAL Profil 5 ERESZ Az eresznél kerül sor az eresz szegély elhelyezésre. Az eresz szegély a balra tartó fedéshez van igazítva. Ezt az elemet az első lemezzel együtt fektetjük le és rögzítjük Szintező egyenes Az eresz szegély homlokzati részének az ereszcsatornától mm-re kell lennie. Fektetéskor ügyeljünk arra, hogy az eresz szegély utolsó hulláma 20 mm-rel túllógjon a (hullámlemez) függőleges szintező egyenesen Rögzítés Rögzítés A tető jobb oldalán kell a jobboldali kezdő eresz szegélyt használni. A kezdő eresz szegély egybeesik az oromzáró elemmel. Bal oldalon az eresz fedését a megfelelő méretre rövidített homlokszegéllyel zárjuk. Az eresz részei szellőztetett tetőnél Szarufa 2 Tetőfólia 3 Ellendeszka-szellőző réteg 4 Eresz szegély 5 Lécezés 6 ESAL Profil 5 1 Eresz ereszráccsal Abban az esetben, ha az eresznél nem teszünk eresz szegélyt, akkor az ereszlécnek 5 mm-rel magasabbnak kell lennie mint a többi tartólécnek. Az eresznél található nyílást vagy egy perforált ereszidom vagy fésű zárja le, amely lehetővé teszi a héjazat alatt a tető szellőzését és egyidejűleg megakadályozza a madarak és más kistestű állatok bejutását Szarufa 2 Légbeeresztő 3 Perforált ereszidom 4 Fésű 5 Tartóléc 6 ESAL Profil 5 2 9

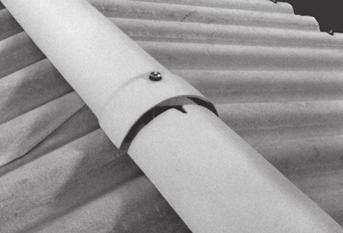

10 SZELLŐZŐ GERINC A három darabból álló szellőző gerinc különösen a 7 től 45 hajlásszögű tetőknél és olyan tetőknél alkalmazandó, ahol igény van a gerincben történő szellőztetésre. A szellőző keresztmetszete a gerincben a gerinc 550 cm 2 /m része. A három részből álló szellőző gerincnél nincs szükség gerinclécre. A taréjkúpot egy speciális TDB-T-BAZ 6,3x1,52 rugós acélpántos csavarral rögzítjük. A rugós acélpántot a szemben fekvő hullámlemez hullámhegye alá rögzítjük. 1 Gerinc elem 2 Taréjkúp 3 Rugós acélpántos csavar Tető hajlásszöge (α) Magasság H (mm) L távolság a gerinc és az utolsó szelemen között (mm) A taréjkúp rögzítése A taréjkúpot a széliránnyal ellenkező irányban fektetjük. Tegyük a taréjkúpot a gerinc csúcsára és igazítsuk a rugós acélpántot a hullámhegy alá. Lazán húzzuk meg a csavart. Fektessük le a következő taréjkúpot. Húzzuk meg a csavart. 10
11 Kiegészítő szárny elem rögzítése A kiegészítő szárny elemet a taréjkúptól mm távolságra tegyük. A kiegészítő szárny elem a balra tartó fedéshez igazodik. A kiegészítő szárny elemek mindegyike 6 hullámmal rendelkezik és egész hullámokra fekszik fel. Ezt az idomot a 2. és 5. hullámhegyen rögzítjük a hullámlemezhez. Záró elem rögzítése A rugós acélpántos csavar rögzítéséhez fúrjunk egy 8 mm-es furatot. Igazítsuk el az acélpántos csavart és lazán húzzuk meg. Tegyük a záró kúpidomot a taréjkúp alá. Húzzuk meg a csavart. Ha nem használunk oromszegély elemet, akkor vágjuk a záró elemet megfelelő hosszúságúra. 11

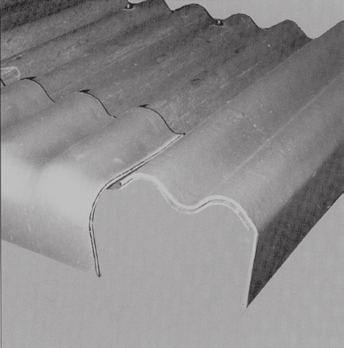

12 FÉLNYEREGTETŐS KÚP A tetőt mindig a talajtól a gerinc irányába nézzük. A gerinc fedését mindig a jobb oldalon a jobboldali félnyeregtetős kúppal kezdjük és bal oldalt a baloldali kúppal fejezzük be. L D 30 A félnyeregtetős elem rögzítése A félnyeregtetős elemek mindegyike 6 hullámmal rendelkezik és egész hullámokra fekszik fel. Ezt az idomot a 2. és 5. hullámhegyen rögzítjük a hullámlemezhez. A félnyeregtetős záróelem lerakása A peremre kerülő félnyeregtetős zárólelemet annyira vágjuk le, hogy egy vonalba kerüljön az oromzati záróelemmel. A félnyeregtetős záróelemet két csavarral a két külső hullámhoz rögzítjük. 12
13 ÍVELT GERINCIDOM Alapkínálatunkban 40, 45 és 50 hajlásszögű tetőkhöz szükséges ívelt gerincidomokkal foglalkozunk. Az ívelt gerincidomok mindegyike 6 hullámmal rendelkezik és egész hullámokra fekszik fel. Sarkok Illesztése nem szükséges. Ezt az idomot a 2. és 5. hullámhegyen rögzítjük a hullámlemezhez. A tető hajlásszöge (α) magasság H (mm) L távolság a gerinc és az utolsó tartóléc között (mm) Ha a gerincet ívelt gerincidommal fedjük be és balra tartó fedést végzünk, különös figyelmet kell fordítanunk a zsinórozásra. Ügyeljünk arra, hogy a szemben lévő tetőfelület párhuzamos egyeneseihez képest 133 ± 2 mm-es eltolást használjunk, különben az ívelt gerincidom nem fekszik fel megfelelő módon a lemezre Csináljunk egy 133 mm-rel eltolt zsinórozást. Fektessük a lemezeket az egyenesre. Rögzítsük az ívelt gerincidomokat a 2. és 5. hullámhegyen a lemezhez. 13
14 ANHOVO KÚP Az Anhovo kúp a hajlásszögű tetőknél használható. Az ívelt gerincidomok mindegyike 6 hullámmal rendelkezik, és egész hullámokra fekszik fel. Sarkok Illesztése nem szükséges. Ezt az idomot a 2. és 5. hullámhegyen rögzítjük a gerincléchez ugyanazokkal a csavarokkal, amit a lemez rögzítésénél használtunk. A gerincléc 5 cm széles. A gerincléc magassága függ a tartóléc magasságától és a tető hajlásszögétől. Például: 20 hajlásszögű tetőnél és 6 cm-es tartólécmagasságnál a gerincléc magassága 11,5 cm. Az Anhovo kúpnak a gerincre fektetett lemez hullámaira kell ráfeküdnie. Zsinórozás lsd. Félnyeregtetős kúp. TARÉJ KÚP élek kialakításához használható a taréjkúp (7-45 hajlásszögű tetőfelületeknél). Az élet 350 mm széles Aero - szalaggal kell tömíteni, melyet az éllécre kell rögzíteni. Az öntapadós oldalát a hullámlemezre kell simítani. A taréjkúpot TDA-S-S19-6,5x45 mm-es csavarral az élléchez rögzítjük A csavar rozsdamentes acélból készült és rozsdamentes alátéte és EPDM tömítése van. A kúpon gyárilag előkészített furat található a csavar behajtásához. Az él az eresznél egy záróidommal csatlakozik. A záróidom alsó részét a megfelelő méretre vágjuk. A záróidom rögzítéséhez még lyukat kell fúrni. 14

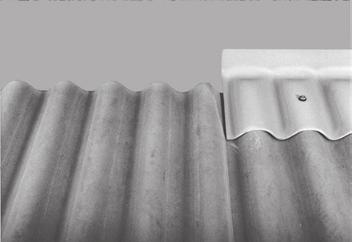

15 OROM SZEGÉLY ELEM Az orom szegély elemet két csavarral, hosszabb lemez esetén még egy további csavarral rögzítjük a tartóléchez a belső hullámon. Szelesebb helyeken az orom szegély elem függőleges részét is rögzítjük. orom szegély elem hossza= lemezhosszúság + átfedés Taréjszelemen orom szegély elem hossza = lemezhosszúság Taréjszelemen L D Az eresztől a gerinc irányát figyelembe véve szükség lesz a jobb illetve baloldali orom szegély elemre. D L orom szegély elem hossza = lemezhosszúság orom szegély elem hossza = lemezhosszúság Az orom szegély elem felső széle érinti a lemez alsó szélét. Sarkok Illesztése nem szükséges. Az orom szegély elem hossza megegyezik a lemez hosszával, a gerincet kivéve. Az orom szegély elemet a lemezek vonalába fektetjük. Átfedéseknél a sarkok illesztését két hullám szélességében és a hosszanti átfedés magasságában kell elvégezni. Az orom szegély elem hossza megegyezik a lemez hosszával Az oromzatot olyan oromdeszkával is lezárhatjuk, amely megfelelő mértékben véd a nedvességtől. Az oromdeszkának a lemezhullám alatt kell lennie. Az ereszcsatornának legalább 120 mm szélesnek kell lennie. Ha úgy gondoljuk, hogy az oromzatnál elhelyezett lemezek nagy igénybevételnek lesznek kitéve, akkor ezeket még ékkel is kitámaszthatjuk. 15

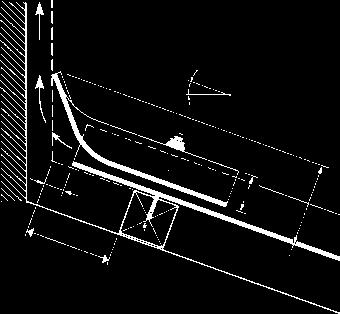

16 TETŐHAJLAT/VÁPA A tetőhajlatot horganyzott lemezzel kell kialakítani. Ha szükséges, akkor a lemezek alá öntapadó, vízlepergető habot vagy rácsot teszünk. A rács rögzítésénél ügyeljünk arra, hogy a lemezt ne üssük át. 200 min. 100 CSATLAKOZÁS FALAZATHOZ hajlásszögű tetőknél a falazati csatlakozó elemet kialakíthatjuk a gerinccsatlakozóval. A lemezeket balra tartó fedéssel tegyük le A csatlakozó idomot a következő lemez széléhez igazítjuk. A csatlakozó idomok mindegyike 6 hullámmal rendelkezik és egész hullámokra fekszik fel. Ezt az idomot a 2. és 5. hullámhegyen rögzítjük a hullámlemezhez. A lemez felső lezárását a helyi viszonyok határozzák meg. CSATLAKOZÁS FALAZATHOZ OLDALRÓL Fémlemez burkolattal kialakított falcsatlakozás

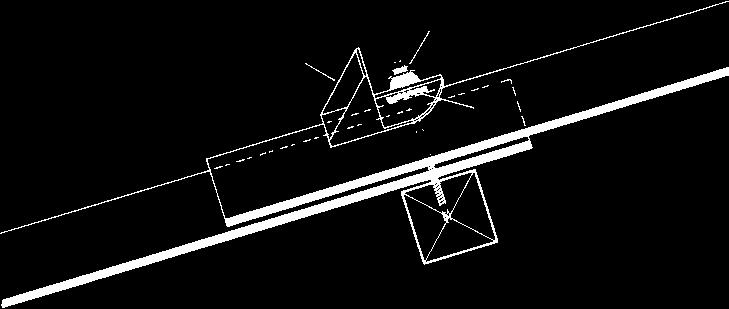

17 HÓFOGÓ A hófogókat egyenletesen osszuk el a tetőn. A gerincnél található lemezsort kihagyhatjuk. Az eresznél lévő lemezsorra sűrűbben tegyünk hófogót vagy az ereszre tegyünk hófogórácsot. Vegyük figyelembe a helyi előírásokat és követelményeket is. Az Esal hófogó elemek száma függ a tető hajlássögétől és a várható hótehertől (ld. táblázat). A tető hajlásszöge (α) Hóteher A hófogók száma tető négyzetméterenként kn/m 2 db/m 2 0,75 0,21 0,26 0,31 0,36 0,40 0,44 1,00 0,28 0,35 0,42 0,48 0,54 0,59 1,20 0,34 0,42 0,50 0,57 0,64 0,71 1,40 0,40 0,49 0,58 0,67 0,75 0,82 1,60 0,46 0,56 0,67 0,76 0,86 0,94 1,80 0,51 0,63 0,75 0,86 0,96 1,06 2,00 0,57 0,70 0,83 0,96 1,07 1,18 2,20 0,63 0,77 0,92 1,05 1,18 1,30 2,40 0,68 0,84 1,00 1,15 1,29 1,41 2,70 0,77 0,95 1,12 1,29 1,45 1,59 3,00 0,85 1,06 1,25 1,43 1,61 1,77 3,50 1,00 1,23 1,46 1,67 1,87 2, Ugyanazzal a csavarral rögzítsük a hófogót és a lemezt is. A hófogó alá tegyünk tömítőalátétet. 3 1 hófogó 2 csavar 3 tömítő alátét Az Esal hófogó igazodik a hullám formához és kb. 7 cm széles és 8 cm hosszú. 17
18 MUNKAVÉDELEM A szálcement hullámlemezek lerakásakor vegyük figyelembe az építőipari munkavédelmi szabályzat előírásait, egyéb műszaki előírásokat és szabályokat. A tetőfedő munkálatokat szakmailag képzett munkások végezzék, akik egyészségügyi szempontból is alkalmasak arra, hogy magasban dolgozzanak. A munkásokat biztosítani kell a lezuhanás ellen biztosító kötél, védőpalánk vagy védőháló használatával. A védőtetőt és az alatta elhelyezett védőpalánkot úgy kell elhelyezni, hogy az védje a munkásokat a lezuhanástól illetve védjen a leeső anyagoktól és szerszámoktól. A tetőfedésre vonatkozó érvényes munkavédelmi szabályoknak megfelelően az Esal Profil 5 hullámlemezek lerakásakor, járható, keresztléccel ellátott deszkázatot kell kialakítani. Nem szabad a tetőn ugrálni, illetve közvetlenül a hullámlemezre nehéz tárgyakat tenni. Továbbá nem szabad a lemezek szélét és az átfedéseket terhelni. Nedves illetve vizes lemezeknél vigyázzunk a csúszásveszélyre. A tetőn a lemezeket folyamatosan rögzítsük, hogy azokat a szél ne tudja felkapni illetve kárt okozni bennük. HOGYAN DOLGOZZUNK A SZÁLCEMENT HULLÁMLEMEZEKKEL? A szálcement anyagokat a szállítás és tárolás során óvjuk a mehanikai károsodásoktól és a közvetlen időjárási hatásoktól (nedvesség és közvetlen napsugárzás). Az a fólia, amely a szállításnál kerül a lemezekre nem nyújt elegendő védelmet. A hullámlemezeket fedett és száraz helyiségekben tároljuk. Rövid ideig a szabadban is lehet őket tárolni, de lefedve. A takarófóliának óvnia kell a lemezeket az időjárási tényezőktől, de nem szabad, hogy megakadályozza azok szellőzését. Ellenkező esetben kondenzált víz képződhet. Ebben az esetben ez kimossa az anyagban jelenlévő meszet és a lemez felszínén fehér foltok képződnek. Ezek a fehér foltok nem befolyásolják negatívan az anyag tulajdonságait, de rontják a lemezek esztétikai megjelenését. Az egymásra pakolt lemezek között nem szabad hogy megüljön a víz. A szálcement egy természetes anyag, amely ötvözi a héjazat jó tulajdonságait, vagyis vízzáró és áteresztő, így képes a tető alatt egy kondenzált víz mentes mikroklímát képezni. Az anyagra jellemző pórusok nagyságának és azok eloszlásának köszönhetően a lemezek nagy fagyállóságúak, kivételes szilárdságúak és ellenállóak az elszíneződéssel szemben. Ezért az új lemezek alsó oldalán alkalmanként megjelenő nedves foltok természetes jelenséggént foghatóak fel, amelynek semmilyen hatása sincs a termék tulajdonságaira. Ez a jelenség a tetőre fektetett lemezek öregedésével és a karbonizációval együtt eltűnik. Az egymásra fektetett lemezeket emeljük és ne húzzuk le egymásról! SZERSZÁMOK A lemezek fektetéséhez olyan elektromos szerszámokat használjunk, amelyek használatakor nem képződik finom por, vagy ez rögtön elszívásra kerül. Ne használjunk nagy sebességgel vagy nagy fordulatszámmal működő elektromos szerszámokat. A lemezeket kézi szerszámokkal (pl, fűrésszel - 5 mm-es fogtávolságú, fareszelővel, csavarhúzóval, harapófogóval, amelynek a vágóhegye karbid nehézfémből készült) is megmunkálhatjuk. A lemezek önfúró csavarral történő rögzítéséhez használjunk megfelelő csavarbehajtót pl. SFS Spedec SCF A zsinórozáshoz elegendő egy zsinór és száraz porfesték. 18
19 A tető hajlás átváltása (szögben és százalékban) 7 12,3% 18 32,5% 30 57,8% 42 90,1% 8 14,1% 20 36,4% 32 62,5% 44 96,6% 10 17,7% 22 40,5% 34 67,5% ,6% 12 21,3% 24 44,6% 36 72,7% ,1% 14 25,0% 26 48,8% 38 78,2% ,2% 16 28,7% 28 53,2% 40 84,0% ,0% 19
20 ESAL Hungária Kft Budaörs Szabadság út 117 T: +36 (23) M: +36 (70) E: Nyomja: Grafika Soča, Nova Gorica. Készült példányban március 1-én
