Beépítési előírások Terrán Synus

Átírás

1 Beépítési előírások Terrán Synus

2 Synus termékvonal A Synus termékvonalak elemei nagy végszilárdságú, anyagában színezett betonból készülnek, felületkezeléssel. Általános tudnivalók: Tetőlécméret: Fedési hossz, tetőléctávolság: Átfedés oldalirányban: Átfedés egymás felett: min. 30/50 mm max. 340 mm (hajlásszögtől függően) 30 mm min. 80 mm (hajlásszögtől függően) Alapcserép: a fedés alapeleme, a tetőfelületek több mint 95%-ára kerül. Befoglaló méret: 330 x 420 mm Fedési szélesség: 300 mm Tömeg: 3,90 kg/db Tetőhajlásszög Legkisebb átfedés Legnagyobb léctávolság Ajánlott ereszléc távolság Ajánlott gerincléc távolság Cserépszükséglet Tömeg (kg/tető m 2 ) cm 32 cm 33 cm 5,0 cm 10,42 db/m 2 40, cm 33 cm 33 cm 4,5 cm 10,10 db/m 2 39,39 30 felett 8 cm 34 cm 33 cm 4,0 cm 9,80 db/m 2 38,22 Fedési szélesség = (sorok száma x 30 cm) + 7 cm Szerkezeti szélesség = (sorok száma x 30 cm) - 1 cm szegélytúlnyúlás nyers falméret szegélytúlnyúlás Kúpcserép: a taréj- és élgerincek fedőeleme. Tekintettel hazánk időjárási viszonyaira, a cserepek elhelyezésénél az uralkodó szélirányt figyelembe kell venni és minden elemet rögzíteni kell. Lehetőség szerint a szél ne kaphasson a kúpcserép alá, valamint a bekerülő csapadék mennyisége minimális legyen. A korrózióálló csavarozással a gerincléchez rögzített elem viharálló. A szükséges leterhelő erő 0,6 kn/m. Facsavar d 4,5 mm. Behajtási mélység 24 mm. Méret: Fedési hossz: Anyagszükséglet: Átfedés: Rögzítés: Tömeg: 250/230 x 420 mm 370 mm (5 cm-es átfedéssel) 2,7 db/m (5 cm-es átfedéssel) min. 5 cm a rendszerhez tartozó kúpcseréprögzítő elemmel 4,70 kg/db

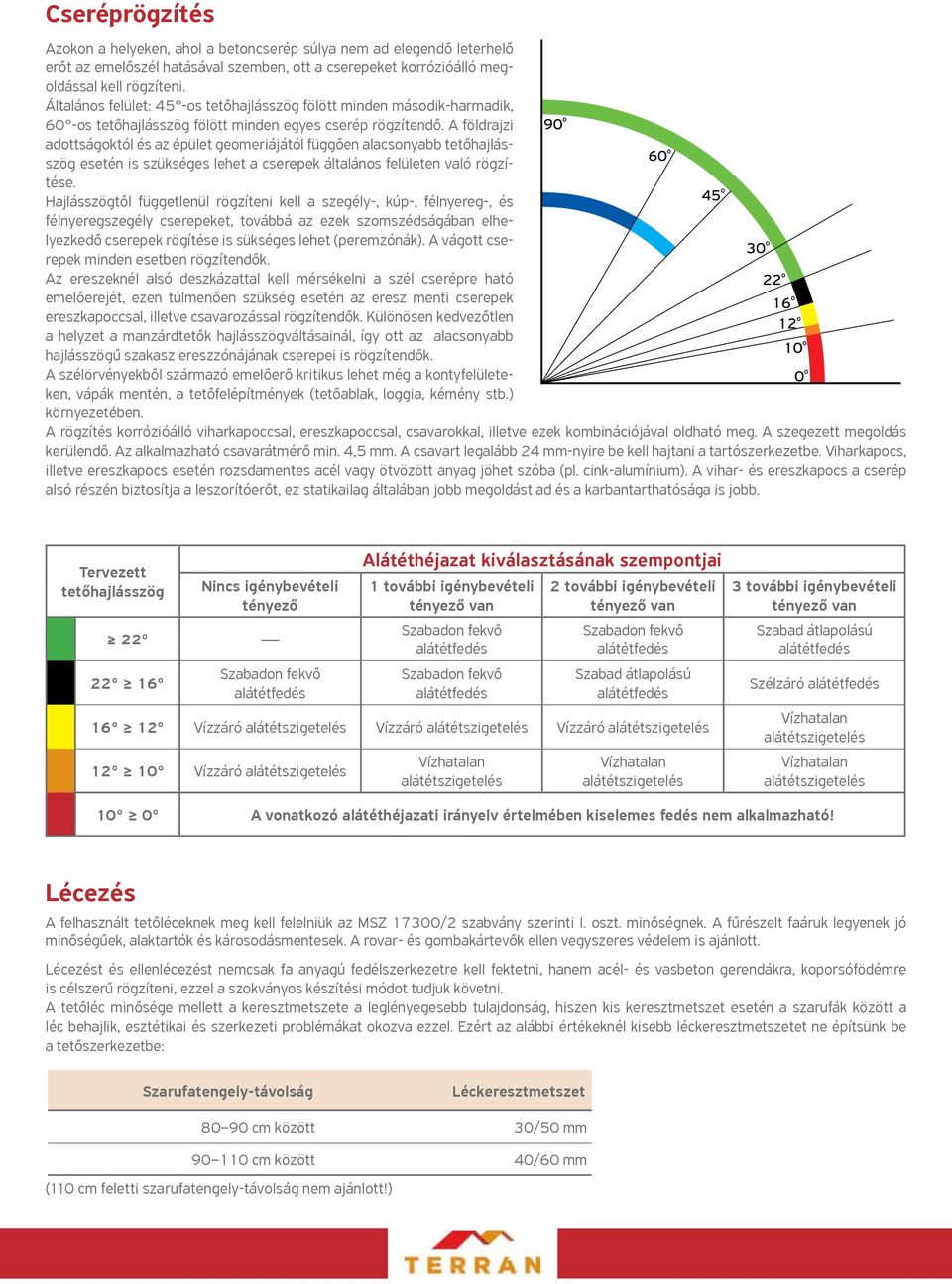

3 Cseréprögzítés Azokon a helyeken, ahol a betoncserép súlya nem ad elegendő leterhelő erőt az emelőszél hatásával szemben, ott a cserepeket korrózióálló megoldással kell rögzíteni. Általános felület: 45 -os tetőhajlásszög fölött minden második-harmadik, 60 -os tetőhajlásszög fölött minden egyes cserép rögzítendő. A földrajzi adottságoktól és az épület geomeriájától függően alacsonyabb tetőhajlásszög esetén is szükséges lehet a cserepek általános felületen való rögzítése. Hajlásszögtől függetlenül rögzíteni kell a szegély-, kúp-, félnyereg-, és félnyeregszegély cserepeket, továbbá az ezek szomszédságában elhelyezkedő cserepek rögítése is sükséges lehet (peremzónák). A vágott cserepek minden esetben rögzítendők. Az ereszeknél alsó deszkázattal kell mérsékelni a szél cserépre ható emelőerejét, ezen túlmenően szükség esetén az eresz menti cserepek ereszkapoccsal, illetve csavarozással rögzítendők. Különösen kedvezőtlen a helyzet a manzárdtetők hajlásszögváltásainál, így ott az alacsonyabb hajlásszögű szakasz ereszzónájának cserepei is rögzítendők. A szélörvényekből származó emelőerő kritikus lehet még a kontyfelületeken, vápák mentén, a tetőfelépítmények (tetőablak, loggia, kémény stb.) környezetében. A rögzítés korrózióálló viharkapoccsal, ereszkapoccsal, csavarokkal, illetve ezek kombinációjával oldható meg. A szegezett megoldás kerülendő. Az alkalmazható csavarátmérő min. 4,5 mm. A csavart legalább 24 mm-nyire be kell hajtani a tartószerkezetbe. Viharkapocs, illetve ereszkapocs esetén rozsdamentes acél vagy ötvözött anyag jöhet szóba (pl. cink-alumínium). A vihar- és ereszkapocs a cserép alsó részén biztosítja a leszorítóerőt, ez statikailag általában jobb megoldást ad és a karbantarthatósága is jobb. Tervezett tetőhajlásszög Nincs igénybevételi tényező Alátéthéjazat kiválasztásának szempontjai 1 további igénybevételi 2 további igénybevételi Szabad átlapolású Vízzáró Vízzáró Vízzáró Vízzáró 3 további igénybevételi Szabad átlapolású Szélzáró 10 0 A vonatkozó alátéthéjazati irányelv értelmében kiselemes fedés nem alkalmazható! Lécezés A felhasznált tetőléceknek meg kell felelniük az MSZ 17300/2 szabvány szerinti I. oszt. minőségnek. A fűrészelt faáruk legyenek jó minőségűek, alaktartók és károsodásmentesek. A rovar- és gombakártevők ellen vegyszeres védelem is ajánlott. Lécezést és ellenlécezést nemcsak fa anyagú fedélszerkezetre kell fektetni, hanem acél- és vasbeton gerendákra, koporsófödémre is célszerű rögzíteni, ezzel a szokványos készítési módot tudjuk követni. A tetőléc minősége mellett a keresztmetszete a leglényegesebb tulajdonság, hiszen kis keresztmetszet esetén a szarufák között a léc behajlik, esztétikai és szerkezeti problémákat okozva ezzel. Ezért az alábbi értékeknél kisebb léckeresztmetszetet ne építsünk be a tetőszerkezetbe: Szarufatengely-távolság Léckeresztmetszet cm között 30/50 mm cm között 40/60 mm (110 cm feletti szarufatengely-távolság nem ajánlott!)

4 Ellenléc - átszellőztetett légrés Az alátétfólia beépítésénél minden esetben ellenlécet kell alkalmazni a héjazat és az alététhéjazat közötti réteg megfelelő átszellőztetésének biztosítására. Az átáramló légmennyiség csökken a tetőhajlásszög csökkenésével, valamint a szarufahossz növekedésével. A kedvezőtlenebb áramlástechnikai helyzetet az átszellőztetett légréteg vastagságának növelésével kell ellentételezni. Részletes áramlástechnikai méretezés helyett az alábbi szabványértékeket vehetjük figyelembe: Szarufahossz 20 -ig felett 10 m-ig 5,0 cm 4,0 cm (5,0 cm) 3,0 (5,0 cm) 3,0 (5,0 cm) m között 6,5 cm 5,0 cm 4,0 (5,0 cm) 3,0 (5,0 cm) m között 10,0 cm 6,5 cm 5,0 cm 4,0 (5,0 cm) A feltüntetett értékek irányadóak, nem minden esetben azonosak a kereskedelemben kapható járatos lécméretekkel. Az ajánlott értékek zárójelben kerültek feltüntetésre. A fedéshez szükséges léctávolságok meghatározásakor vegyük figyelembe, hogy a feltüntetett fedési hosszak számításánál a szarufa hosszához hozzáadtuk az ellenléc vastagságából keletkező hossznövekedést. Ez meredek tető és 50 mm-es ellenléc esetén már akár cm-t is jelenthet! A következő táblázatban feltüntettük három járatos méret hossznövekedését a hajlásszög függvényében: Ellenléc-vastagság Ereszkialakítás Az átszellőztetett légrés minimális vastagsága a tetőhajlásszög függvényében: Hossznövekedés (cm), ha a hajlásszög: mm 1,34 1,82 2,32 2,88 3,50 4,18 5,00 5,96 7,14 8,66 60 mm 1,61 2,18 2,80 3,46 4,20 5,04 6,00 7,15 8,57 10, mm 2,68 3,64 4,64 5,76 7,00 8,36 10,00 11,92 14,28 17,32 Taréjkialakítás

5 A szükséges rendszerelemek, hogy a tető több generáción keresztül tető maradjon. A szükséges rendszerelemek: MediFol tetőfóliák és ek MediRoll kúpalátéttekercs A hófogást biztosító elemek A viharbiztonságot garantáló elemek Az átszellőzést biztosító elemek A fenti elemek beépítése a tetőszerkezet összköltségének néhány százalékát teszi ki, azonban a tető használati értékét és élettartamát jelentősen megnöveli. MediFol tetőfóliák: A tetőkkel szemben támasztott megnövekedett követelmények teljesítése végett kevés számú kivételtől eltekintve szinte minden esetben alátétfóliát kell alkalmazni a cserépfedések alatt (is). A tetőfóliák növelik a héjazat csapadék-biztosságát, megóvják a szerkezetet és a hőszigetelést többek között a por és a porhó káros hatásaitól. MediRoll kúpalátéttekercsek: A kúpcserepek és az alapcserepek közötti kapcsolat vízzáróságát biztosítják az él- és taréjgerinc mentén. Szakszerű beépítésével elkerülhető a madarak kúpcserepek alá befészkelése. A perforált változatok a tető átszellőztetésében is részt kapnak. A MediRoll alumínium kúpalátéttekercsek nyúlási tényezője a Terrán cserepek profiljához alkalmazható. Hófogás: A 25 és 75 fok közötti tetők hófogása jogszabályban előírt kötelezettség. A jogszabályi előírásokon túlmenően az épület tulajdonosát objektív felelősség terheli az épületről lezúduló hó által okozott károkért, ezért célszerű a közlekedésre szolgáló területek fölötti tetőszakaszokon a megnyugtató mértékű hófogás alkalmazása. A hófogást vagy vonal mentén elhelyezett hófogó rácsokkal, vagy a tető teljes felületén elhelyezett hófogókkal lehet megoldani. Az eresz mentén vonalszerűen kialakított hófogók segítenek ugyan, de a teljes felületen meginduló hólavinát nem képesek megállítani. Viharbiztonság: A betoncserepek viharállósága kiváló, mindazonáltal a tető bizonyos szakaszain létrejövő szélörvények emelőerejét a cserepek rögzítésével kell ellensúlyozni. A rögzítéshez korrózióálló anyagokat kell alkalmazni (pl. cink-alumínium ötvözet, rozsdamentes acél). A szegélycserepek, vágott cserepek, kúpcserepek és az eresz menti cserepek mindegyikét egyenként rögzíteni kell. A felhasználható elemek: min. 4,5 mm-es csavar, kúpcserép rögzítő, viharkapocs, ereszkapocs, vágottcserép rögzítő. Az alkalmazandó elemek kiosztásához vegye igénybe szaktanácsadó kollégáink segítségét. Az átszellőzést biztosító elemek: Az átszellőzést az eresz mentén szellőzőszalaggal, illetve fésűs ereszszellőző-elemmel kell biztosítani, a taréj és az élgerinc mentén szarufaközönként szellőzőcserepeket kell elhelyezni. A légáramlás útjában lévő tetőfelépítmények (pl. tetőablak) alatt és felett is szellőzőcserepeket kell elhelyezni. A tető és az alátéthéjazat közötti légrés helyes átszellőztetésével óvjuk a lécezést az idő előtti tönkremeneteltől és mérsékelhetjük a tetőtér felmelegedését is. A fém páracseppentő ereszlemez alkalmazásával a cserép alatt összegyűlő és lecsapódó párától védhetjük meg az eresz faburkolatát. Segítségével biztosíthatjuk a faszerkezet hosszú élettartamát. Érvényes: május 2-től. Megjegyzés: A katalógusban bemutatott termékek színei a nyomdatechnikai okok miatt a valóságostól esetleg eltérhetnek. A gyártó a műszaki változás jogát fenntartja. A nyomdai hibákból eredő károkért felelősséget nem vállalunk. A közreadott információk, csomóponti rajzok stb. nem helyettesítik a kivitelezési munkák szakszerű felügyeletét, és nem mentesítenek a tervező és a kivitelező konkrét épületre vonatkozó felelőssége alól. Mediterrán Magyarország Kft. H-7754 Bóly, Tompa Mihály u
