Flash termékek Erőteljes, megbízható, és biztonságos. Belül több fényt biztosít.

Átírás

1

2 Flash termékek Erőteljes, megbízható, és biztonságos. Belül több fényt biztosít. A Flash gyorkapuk jó hatásfokúak és biztonságosak, és a nagyméretű átlátszó ponyvarésznek köszönhetően több fényt engednek be. Erőteljes és tömör, a rozsdamentes vagy a galvanizált részeknek is köszönhetően A tömör fémszerkezet megrendelhető galvanizált acélból, selyemfényűre kikészített, rozsdamentes acélból, és különféle RAL színre festett galvanizált acélból is. Önhordó, könnyen és gyorsan felszerelhető Bájos külső, inteligens részletek A kiálló részektől mentes fémszerkezete bájosan letisztult stílust köcsönöz a gyorskapunak. Az oldalsó oszlopokon alkalmazott tömítő kefék magakadályozzák, hogy bármilyen külső anyag, por vagy vízpermet be tudjon jutni. A biztonsági él és az elektronikai vezérlő egység közötti elektromos összeköttetéseket a függőleges oszlopokba lévő speciális kábeltartó lánc védi. Biztonságos és megbízható A megbízható, moduláris kiegyensúlyozó rendszere, az erős mozgató hevederei biztosítják azt, hogy a motor minimális erőkifejtéssel működjön; ez pedig megnöveli az automatika működési élettartamát. A berendezés nagy terhelésre tervezett háromfázisú motorját a fékező rendszerrel, a végállás kapcsolóval és a zárkioldó rendszerrel egy exkkluzív modul-egységbe építettük ösze (ami kivételes és a DITEC termékekre jellemző). A Flash gyorskapukat ACS (Anti-Crash System = Ütközésgátló) rendszerrel felszerelt biztonsági egységgel látjuk el; ez védi a ponyvarészt és az élét a véletlen ütközésektől azzal, hogy akadály érzékelésekor ellenirányú mozgásra készteti a gyorskaput. A függőleges oszlopokra helyezett, önhordó szerkezetű áthidaló része könnyű és gyors felszerelést tesz lehetővé, ez pedig zavarmentes telepítést biztosít. Mivel az exkluzív DITEC jellemzőkkel rendelkezik, az áthidalórész magába foglalja a motot és az összes erőátviteli részegységet.

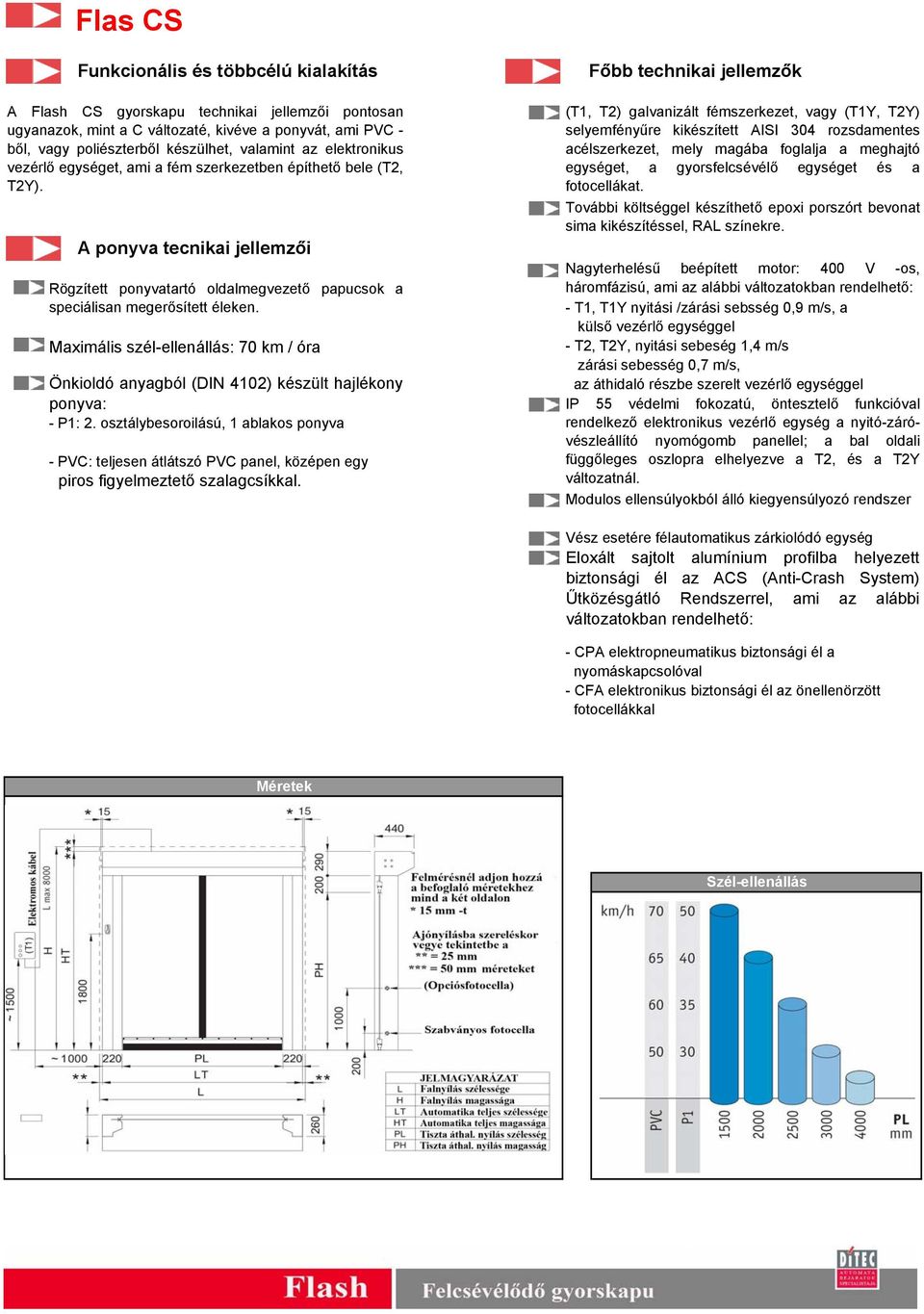

3 Flas CS Funkcionális és többcélú kialakítás Főbb technikai jellemzők A Flash CS gyorskapu technikai jellemzői pontosan ugyanazok, mint a C változaté, kivéve a ponyvát, ami PVC - ből, vagy poliészterből készülhet, valamint az elektronikus vezérlő egységet, ami a fém szerkezetben építhető bele (T2, T2Y). A ponyva tecnikai jellemzői Rögzített ponyvatartó oldalmegvezető papucsok a speciálisan megerősített éleken. Maximális szél-ellenállás: 70 km / óra Önkioldó anyagból (DIN 4102) készült hajlékony ponyva: - P1: 2. osztálybesoroilású, 1 ablakos ponyva - PVC: teljesen átlátszó PVC panel, középen egy piros figyelmeztető szalagcsíkkal. (T1, T2) galvanizált fémszerkezet, vagy (T1Y, T2Y) selyemfényűre kikészített AISI 304 rozsdamentes acélszerkezet, mely magába foglalja a meghajtó egységet, a gyorsfelcsévélő egységet és a fotocellákat. További költséggel készíthető epoxi porszórt bevonat sima kikészítéssel, RAL színekre. Nagyterhelésű beépített motor: 400 V -os, háromfázisú, ami az alábbi változatokban rendelhető: - T1, T1Y nyitási /zárási sebsség 0,9 m/s, a külső vezérlő egységgel - T2, T2Y, nyitási sebeség 1,4 m/s zárási sebesség 0,7 m/s, az áthidaló részbe szerelt vezérlő egységgel IP 55 védelmi fokozatú, öntesztelő funkcióval rendelkező elektronikus vezérlő egység a nyitó-záróvészleállító nyomógomb panellel; a bal oldali függőleges oszlopra elhelyezve a T2, és a T2Y változatnál. Modulos ellensúlyokból álló kiegyensúlyozó rendszer Vész esetére félautomatikus zárkiolódó egység Eloxált sajtolt alumínium profilba helyezett biztonsági él az ACS (Anti-Crash System) Űtközésgátló Rendszerrel, ami az alábbi változatokban rendelhető: - CPA elektropneumatikus biztonsági él a nyomáskapcsolóval - CFA elektronikus biztonsági él az önellenörzött fotocellákkal Méretek Szél-ellenállás

4 Flas C Magas tömítettség és megbízhatóság Főbb technikai jellemzők A Flash C egy nagymértékben profi és megbízható gyorskapu, ami tökéletesen illeszthető bármilyen ipari vagy kereskedelmi környezetbe. Ezt a modellt nagy ellenállóképességű, hosszú élettartamú, önkioltó tulajdonsággal rendelkező hajlékony, és teljesen átlátszó PVC ponyvával látták el; a ponyván függőlegesen egy átlátszóságra figyelmeztető, piros szalagot helyeztek el középen. A gyorskapu hatásosan védi a helyiséget a hidegtől, melegtől, portól, nedvességtől és zajtól (DIN 52210). A ponyva tecnikai jellemzői Rögzített ponyvatartó oldalmegvezető papucsok a speciálisan megerősített éleken. Maximális szél-ellenállás: 60 km / óra (T2, T2M) galvanizált fémszerkezet, vagy (T2Y, T2MY) selyemfényűre kikészített AISI 304 rozsdamentes acélszerkezet, mely magába foglalja a meghajtó egységet, a gyorsfelcsévélő egységet, a tömítő keféket és a fotocellákat. További költséggel készíthető epoxi porszórt bevonat sima kikészítéssel, RAL színekre. Nagyterhelésű motor: 400 V -os, háromfázisú, ami az alábbi változatokban rendelhető: - T2, T2Y nyitási /zárási sebsség 1,0 m/s, a zárási sebesség 0,5 m/s - T2M, T2MY, nyitási sebeség 1,4 m/s zárási sebesség 0,7 m/s, IP 55 védelmi fokozatú, az áthidaló részbe elhelyezett elektronikus vezérlő egység A bal oldali függőleges oszlopba elhelyezett vészleálító/nyitó/záró nyomógomb egység Modulos ellensúlyokból álló kiegyensúlyozó rendszer Önkioldó anyagból (DIN 4102) készült hajlékony ponyva: Vész esetére félautomatikus zárkiolódó egység - PVC: teljesen átlátszó PVC panel, középen egy Eloxált sajtolt alumínium profilba helyezett piros figyelmeztető szalagcsíkkal. biztonsági él az ACS (Anti-Crash System) ( kettős szalagcsíkkal, ha PL>4200 mm); Űtközésgátló Rendszerrel, ami az alábbi - MIX szürke PVC kilyukasztott, és átlátszó felső változatokban rendelhető: résszel. - CPA elektropneumatikus biztonsági él a nyomáskapcsolóval - CFA elektronikus biztonsági él az önellenörzött fotocellákkal Méretek Szél-ellenállás

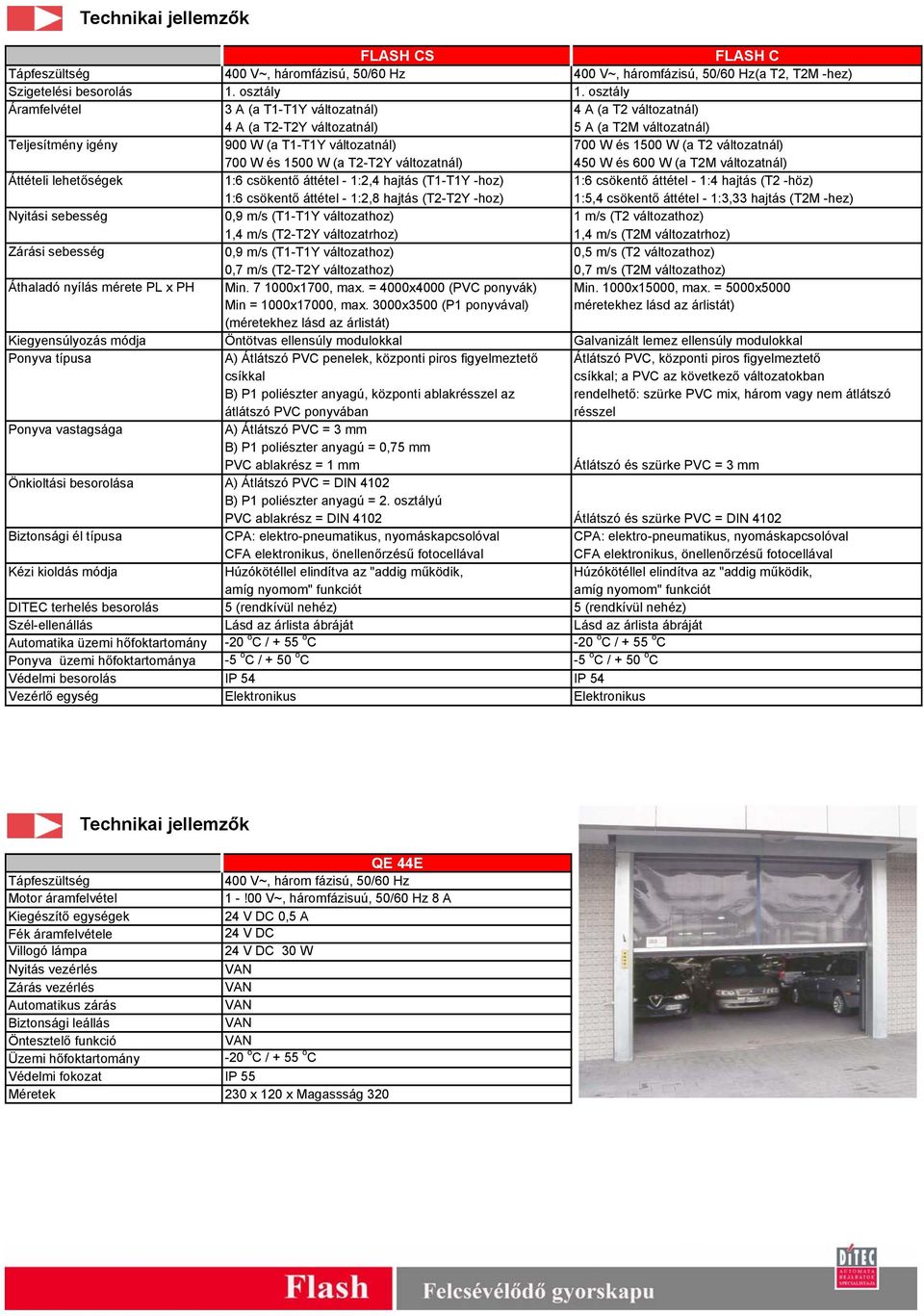

5 Technikai jellemzők FLASH CS FLASH C Tápfeszültség 400 V~, háromfázisú, 50/60 Hz 400 V~, háromfázisú, 50/60 Hz(a T2, T2M -hez) Szigetelési besorolás 1. osztály 1. osztály Áramfelvétel 3 A (a T1-T1Y változatnál) 4 A (a T2 változatnál) 4 A (a T2-T2Y változatnál) 5 A (a T2M változatnál) Teljesítmény igény 900 W (a T1-T1Y változatnál) 700 W és 1500 W (a T2 változatnál) 700 W és 1500 W (a T2-T2Y változatnál) 450 W és 600 W (a T2M változatnál) Áttételi lehetőségek 1:6 csökentő áttétel - 1:2,4 hajtás (T1-T1Y -hoz) 1:6 csökentő áttétel - 1:4 hajtás (T2 -höz) 1:6 csökentő áttétel - 1:2,8 hajtás (T2-T2Y -hoz) 1:5,4 csökentő áttétel - 1:3,33 hajtás (T2M -hez) Nyitási sebesség 0,9 m/s (T1-T1Y változathoz) 1 m/s (T2 változathoz) 1,4 m/s (T2-T2Y változatrhoz) 1,4 m/s (T2M változatrhoz) Zárási sebesség 0,9 m/s (T1-T1Y változathoz) 0,5 m/s (T2 változathoz) 0,7 m/s (T2-T2Y változathoz) 0,7 m/s (T2M változathoz) Áthaladó nyílás mérete PL x PH Min x1700, max. = 4000x4000 (PVC ponyvák) Min. 1000x15000, max. = 5000x5000 Min = 1000x17000, max. 3000x3500 (P1 ponyvával) méretekhez lásd az árlistát) (méretekhez lásd az árlistát) Kiegyensúlyozás módja Öntötvas ellensúly modulokkal Galvanizált lemez ellensúly modulokkal Ponyva típusa A) Átlátszó PVC penelek, központi piros figyelmeztető Átlátszó PVC, központi piros figyelmeztető csíkkal csíkkal; a PVC az következő változatokban B) P1 poliészter anyagú, központi ablakrésszel az rendelhető: szürke PVC mix, három vagy nem átlátszó átlátszó PVC ponyvában résszel Ponyva vastagsága A) Átlátszó PVC = 3 mm B) P1 poliészter anyagú = 0,75 mm PVC ablakrész = 1 mm Átlátszó és szürke PVC = 3 mm Önkioltási besorolása A) Átlátszó PVC = DIN 4102 B) P1 poliészter anyagú = 2. osztályú PVC ablakrész = DIN 4102 Átlátszó és szürke PVC = DIN 4102 Biztonsági él típusa CPA: elektro-pneumatikus, nyomáskapcsolóval CPA: elektro-pneumatikus, nyomáskapcsolóval CFA elektronikus, önellenőrzésű fotocellával CFA elektronikus, önellenőrzésű fotocellával Kézi kioldás módja Húzókötéllel elindítva az "addig működik, Húzókötéllel elindítva az "addig működik, amíg nyomom" funkciót amíg nyomom" funkciót DITEC terhelés besorolás 5 (rendkívül nehéz) 5 (rendkívül nehéz) Szél-ellenállás Lásd az árlista ábráját Lásd az árlista ábráját Automatika üzemi hőfoktartomány -20 o C / + 55 o C -20 o C / + 55 o C Ponyva üzemi hőfoktartománya -5 o C / + 50 o C -5 o C / + 50 o C Védelmi besorolás IP 54 IP 54 Vezérlő egység Elektronikus Elektronikus Technikai jellemzők QE 44E Tápfeszültség 400 V~, három fázisú, 50/60 Hz Motor áramfelvétel 1 -!00 V~, háromfázisuú, 50/60 Hz 8 A Kiegészítő egységek 24 V DC 0,5 A Fék áramfelvétele 24 V DC Villogó lámpa 24 V DC 30 W Nyitás vezérlés Zárás vezérlés Automatikus zárás Biztonsági leállás Öntesztelő funkció Üzemi hőfoktartomány -20 o C / + 55 o C Védelmi fokozat IP 55 Méretek 230 x 120 x Magassság 320

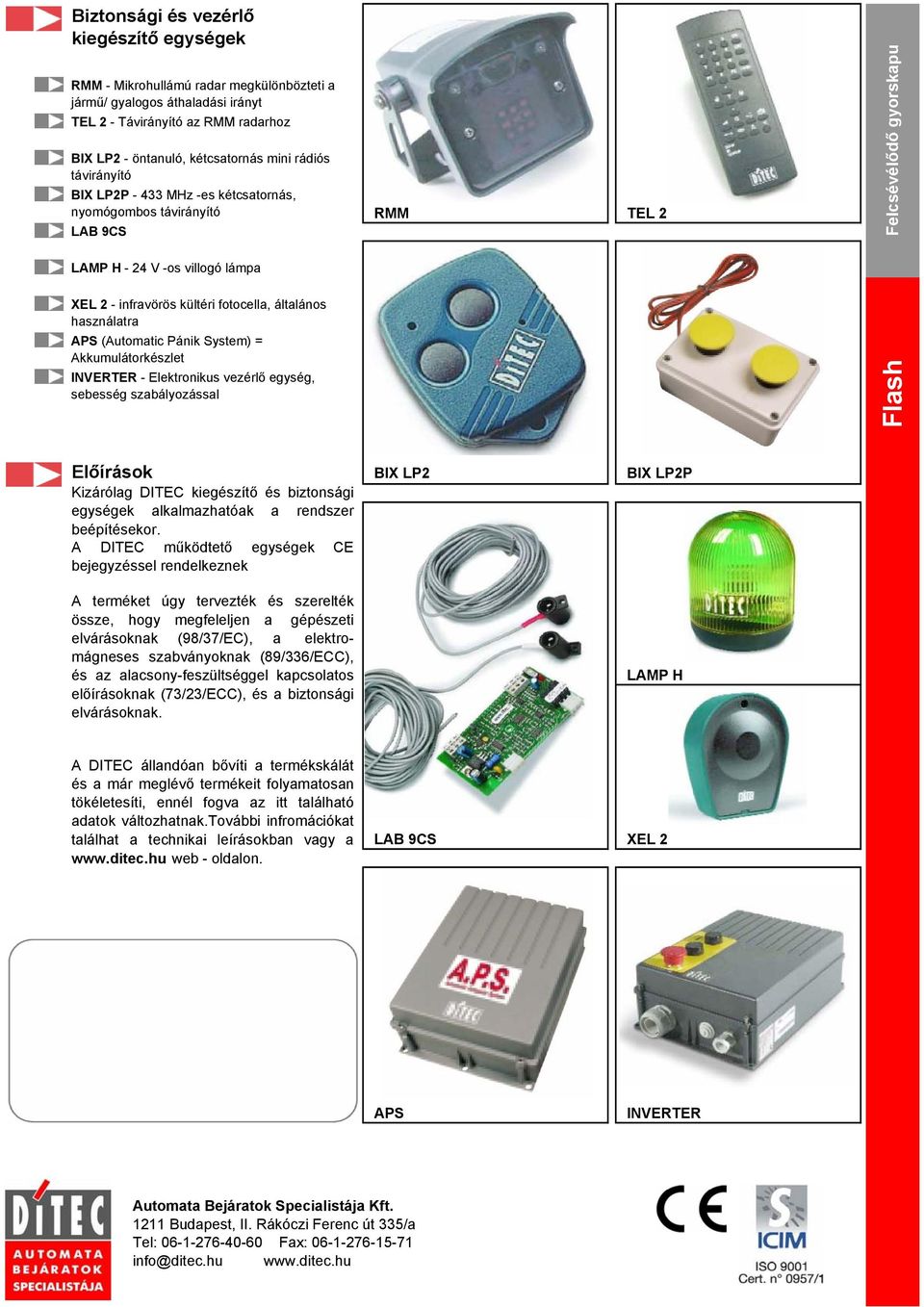

6 Biztonsági és vezérlő kiegészítő egységek RMM - Mikrohullámú radar megkülönbözteti a jármű/ gyalogos áthaladási irányt TEL 2 - Távirányító az RMM radarhoz BIX LP2 - öntanuló, kétcsatornás mini rádiós távirányító BIX LP2P MHz -es kétcsatornás, nyomógombos távirányító RMM TEL 2 LAB 9CS Felcsévélődő gyorskapu LAMP H - 24 V -os villogó lámpa XEL 2 - infravörös kültéri fotocella, általános használatra APS (Automatic Pánik System) = Akkumulátorkészlet INVERTER - Elektronikus vezérlő egység, sebesség szabályozással Flash Előírások BIX LP2 BIX LP2P Kizárólag DITEC kiegészítő és biztonsági egységek alkalmazhatóak a rendszer beépítésekor. A DITEC működtető egységek CE bejegyzéssel rendelkeznek A terméket úgy tervezték és szerelték össze, hogy megfeleljen a gépészeti elvárásoknak (98/37/EC), a elektromágneses szabványoknak (89/336/ECC), és az alacsony-feszültséggel kapcsolatos előírásoknak (73/23/ECC), és a biztonsági elvárásoknak. LAMP H A DITEC állandóan bővíti a termékskálát és a már meglévő termékeit folyamatosan tökéletesíti, ennél fogva az itt található adatok változhatnak.további infromációkat találhat a technikai leírásokban vagy a web - oldalon. LAB 9CS XEL 2 APS INVERTER Automata Bejáratok Specialistája Kft Budapest, II. Rákóczi Ferenc út 335/a Tel: Fax: info@ditec.hu
