1

2 Tartalomjegyzék Megnevezés Oldal Tolókapuk automatikái 2 CROSS 3E 4 CROSS 5E - 7EH - 7E -8E 5 CROSS CROSS 30-30E 8 Nyílókapuk automatikái 11 Kapuszárnyra szerelt automatikák OBBI - SILVER - LUXO 11 Kapuoszlopra szerelt automatikák FACIL ARC 19 Kapu alá süllyesztett automatikák CUBIC 6 25 Felnyíló szekcionált vagy ellensúlyos garázsajtók automatikái GLOBE 30 Felnyíló, vagy oldalra lapozódó ajtók vagy tolóajtók automatikái DOD 34 Sorompók 40 UPPER 40 Kiegészítő egységek 45 Elektronikus vezérlők 45 Többfunkciós vezérlők 48 LAN beléptetők 50 Beléptető programkapcsolók 52 Fotocellák 54 Villogó lámpák 58 Elektronikus kiegészítők 59 Rádiós távirányítók 60 Programozó egység 62 SOF gumi biztonsági élek 63 Kábel feltekerők 65 Személyi bejáratok automatikái 66 SPRINT - WEL 66 Kiegészítő egységek 73 1

3 Cross Cross Elektromechanikus tolóajtó automatika Főbb gyártmányjellemzők A tolókapuk olyan rugalmas automatikákat igényelnek, amelyek képesek különböző keret-méretű, eltérő és változó forgalmú kapuk vezérlésére, miközben állandóan biztosítják a legjobb biztonsági feltéteteleket, működőképességet, és megbizhatóságot. A CROSS termékcsalád gondoskodik ezen eltérő családi házi, kereskedelmi és ipari igények kielégítéséről. Cross: Gyártmány választék súly 300 kg -ig 3 súly 600 kg -ig 4 súly kg -ig Cross 3E Cross 7EH - 7E Cross 14 - Cross 15 súly 400 kg -ig 4 súly 800 kg -ig 4 súly 3000 kg -ig Cross 5E Cross 8E Cross 30 - Cross 30E 6 7 A rendelhető változatok technikai jellemzői Technikai rajzok 8 CROSS 3E CROSS 5E CROS 7EH CROSS 7E CROSS 8E CROSS 14 CROSS 14E CROSS 14VE CROSS 15V CROSS 30-30E Leírás: tolókapu motorok tolókapuk 300 kg -ig tolókapuk 400 kg -ig tolókapuk 600 kg -ig tolókapuk 600 kg -ig tolókapuk 800 kg -ig tolókapuk 1400 kg -ig tolókapuk 1400 kg -ig tolókapuk 1400 kg -ig tolókapuk 1500 kg -ig tolókapuk 3000 kg -ig Mozgás vezérlése enkóderrel karral enkóderrel karral karral forgó végállással karral mágneses mechanikai végállással mágneses mechanikai végállással mágneses mechanikai végállással Max.terhelhetőség 300 kg 400 kg 600 kg 600 kg 800 kg 1400 kg 1400 kg 1400 kg 1500 kg 3000 kg Igénybevétel 3 -közepes 3 -közepes 4 - nehéz 4 - nehéz 4 - nehéz 4 - nehéz 4 - nehéz 4 - nehéz 4 - nehéz 5 - igen nagy Üzem hányad S2 = 15 perc S2 = 15 perc S2 = 30 perc S2 = 20 perc S2 = 30 perc S2=30 perc S2=30 perc S2 = 30 perc S2 = 30 perc S3 = 50% S3 = 25% S3 = 50% S3 = 50% S3 = 50% S3 = 50% S3 = 50% S3 = 50% S3 = 50% S3 = 100% Tápfeszültség 230V~ / 230V~ / 230V~/50 Hz Hz Hz 230V~/50 Hz 230V~/50 Hz 230V~/50 Hz 230V~/50 Hz 230V~/50 Hz 400V~/50 Hz 400V~/50 Hz Szigetelési osztály 1. osztály 1. osztály 1. osztály 1. osztály 1. osztály 1. osztály 1. osztály 1. osztály 1. osztály 1. osztály Áramfelvétel 1,2 A 1,5 A 1,5 A 2 A 3 A 3 A 3 A 3 A 1,2 A 2,1 A Nyomaték 150 N 500 N 600 N 700 N 800 N 1200 N 1200 N 1200 N 1500 N 3000 N Nyitási sebesség 0,12-0,25 m/s 0,18 m/s 0,12-0,20 m/s 0,18m/s 0,18m/s 0,2 m/s 0,2 m/s 0,2 m/s 0,2 m/s 0,16 m/s Zárási sebesség 0,12-0,25 m/s 0,18 m/s 0,12-0,20 m/s 0,18m/s 0,18m/s 0,2 m/s 0,2 m/s 0,2 m/s 0,2 m/s 0,16 m/s Max. elmozdulás 7 m (léc) 5,7 m (lánc) 20 m 20 m 20 m 20 m 11 m 16 m 16 m 20 m 20 m Kioldás kézi nyitáshoz kulcsos kulcsos kulcsos kulcsos kulcsos kulcsos kulcsos kulcsos kulcsos kulcsos Működési hőfoktartomány -20 o C/+ 55 o C -20 o C/+ 55 o C -20 o C/+ 55 o C -20 o C/+ 55 o C -20 o C/+ 55 o C -20 o C/+ 55 o C -20 o C/+ 55 o C -20 o C/+ 55 o C -20 o C/+ 55 o C -20 o C/+ 55 o C Védelmi fokozat IP 24D IP 24D IP 24D IP 24D IP 24D IP 24D IP 24D IP 24D IP 24D IP 24D Méretek 265x155x x210x x210x x210x x210x x205x x205x x205x x205x x275x588 Beépített vezérlő egység típusa 73RP b(eépítve) E1 (beépítve) 73RG (beépítve) E1A (beépítve) E1A (beépítve) E1A LOGIC M E1A (beépítve) E1A (beépítve) E1T E1T (ráépítve a CROSS 30E - re) 2

4 Fő rendszer funkciók CROSS 3E CROSS 5E CROSS 7EH CROSS 7E CROSS 7E - 8E CROSS 15V CROSS 14 CROSS 14-14E CROSS 30-30E CROSS 14VE Vezérlő típusa 73RP E1 73RG E1A LOGIC M E1T Vezérlő egység leírása 1 motorhoz, 24 V= enkóderes, beleintegrált rádióval 1 motor, 230 V~, beleintegrált rádióval 1 motorhoz, 24 V= enkóderes, beleintegrált rádióval 1 motor, 230 V~, beleintegrált rádióval 1 motor, 230 V~, (többfunkciós) rádió nélkül három fázisú 400 V~ (többfunkciós) Hálózati tápfeszültség 230 V~ / Hz 230 V~ / 50 Hz 230 V~ / 50 Hz 230 V~ / 50 Hz 230 V~ / 50 Hz 400 V~ /50 Hz Akkumulátorok (a hálózatkimaradás idején történő működtetéshez) (opciós) (opciós) Motorok száma v. 2 1 Motor tápellátása 24 V= / 8A 230 V~ / 5A 24 V= / 14A 230 V~ / 5A 230 V~ / 1x5A 230V~ / 2x2,5A 400 V~ / 6A Kiegészítők tápellátása 24 V= / 0,3 A 24 V= / 0,5 A 24 V= / 0,3 A 24 V= / 0,5A 24 V= / 0,5 A 24 V= / 0,5 A Elektromos zár 24 V= / 1,2 A Villogó lámpa típusa LAMP H, 24 V LAMP, 230 V~ LAMP H, 24 V LAMP, 230 V~ 230 V~ és 24 V 24 V Nyitott kapu jelzése (azt mutatja, hogy nincs teljesen zárva a kapu) (kertvilágítás) analóg végállás kapcsolós analóg végállás kapcsolós végállás kapcsolós és analóg végállás kapcsolós Elővillogó lámpa kimenet (csak 1 motornál) Végállás kapcsoló szerelés-előkészítése Enkóder (a tanuló funkcióval a rendszer felismeri a mechanikia végállásokat, és a következő művelet közben már vezérli a sebességet és a lassítást) Erő szabályozási módja elektronikus áttételes áttételes ODS obstacle detecting system=akadályérzékelő rendszer (akadály jelenlétekor megállítja a mozgást vagy ellenirányú mozgást eredményez) Sebesség szabályozás (nyitási és zárási sebesség beállításának lehetősége) Fékezés/Lassítás a legjobb megközelítés érdekében) Működési idő beállítása Csak nyitási parancs / Társasházi funkció (DIP-kapcsolóval) (DIP-kapcsolóval) (DIP-kapcsolóval) (DIP-kapcsolóval) Részleges nyitási parancs (csak rádiós) (csak rádiós) Záró parancs Időzített automatikus zárás Léptető parancs "Amíg nyomom, addíg működik" parancs Biztonsági leállító egység Ellenirányban mozgató biztonsági egység bemenet Biztosnági teszt lehetősége (a SOF öntesztelő biztonsái élekhez) NIO Fagyásgátló funkció (lehetővé teszi még alacsony hőmérsékleten is a motor hatásos működését) Üzemi hőfoktartomány o o -20 C / + 55 C o o -20 C / + 55 C o o -20 C / + 55 C o o -20 C / + 55 C o o -20 C / + 55 C o o -20 C / + 55 C Védelmi fokozat IP 24D IP55 IP 24D IP55 IP55 IP55 Gyártmány méretek 187x261x x261x x261x x357x120 3

5 270 Cross 3E Cross Elektromechanikus tolóajtó automatika 300 kg mozgósúlyig Főbb gyártmány jellemzők Beépített vezérlő egység. 24 V -os, enkóderes motor. Az előlapi ajtó nyitásával történő könnyű kulcsos kioldás. Láncos szerelés opciója. Opciós akkumulátoros üzem és világító lámpa. Burkolat alá beépíthető fotocella szerelés opciója. Elektromechanikus tolóajtó automatika 300 kg -os mozgósúlyig CROSS 3E Nagy terhelhetőségű, 24 V -os meghajtómotor, és a vezérlőre ráintegrált rádió vevővel Készlet a 300 kg -os tolóajtó szárny mozgatásához A készlet egy csomagba összekészítve az automatikát, a vezérlő egységet és a szükséges biztonsági kiegészítőket tartalmazza, amelyek egy alaprendszer elkészítéséhez szükségesek, ami a végfelhasználó igényei, vagy pedig az alkalmazandó előírásoknak megfelelően bővíthető. Összetétele: 1 db CROSS 3E meghajtómotor a fogaskerekes hajtáshoz előkészítve, 1 db 73RP típusú, beépített rádióvevővel ellátott vezérlő egységgel, + 1 db GOL 4C négyfunkciós, négycsatornás távirányítóval + 1 pár XEL 2 fotocella + 4 m fogasléc DO IT CS3E Készlet a 433 MHz -es integrált rádióval Kiegészítő egységek CROSS 3TC Láncos hajtás készlete (átalakítja a CROSS 3E egységet láncos hajtású rendszerré) 5,9 m lánc és végállás készlet - max 5,7 m elmozduláshoz BAT K3 Akkumulátor készlet LUX K3E Kiegészítő világítás készlete (A világító készletet a CROSS 3 motorra kell ráhelyezni) CRV6 Műanyag fogasléc (600 kg -os tolószárnyig) + rögzítő csavar SUP CS Rögzítőlemez a CROSS 3E -hez

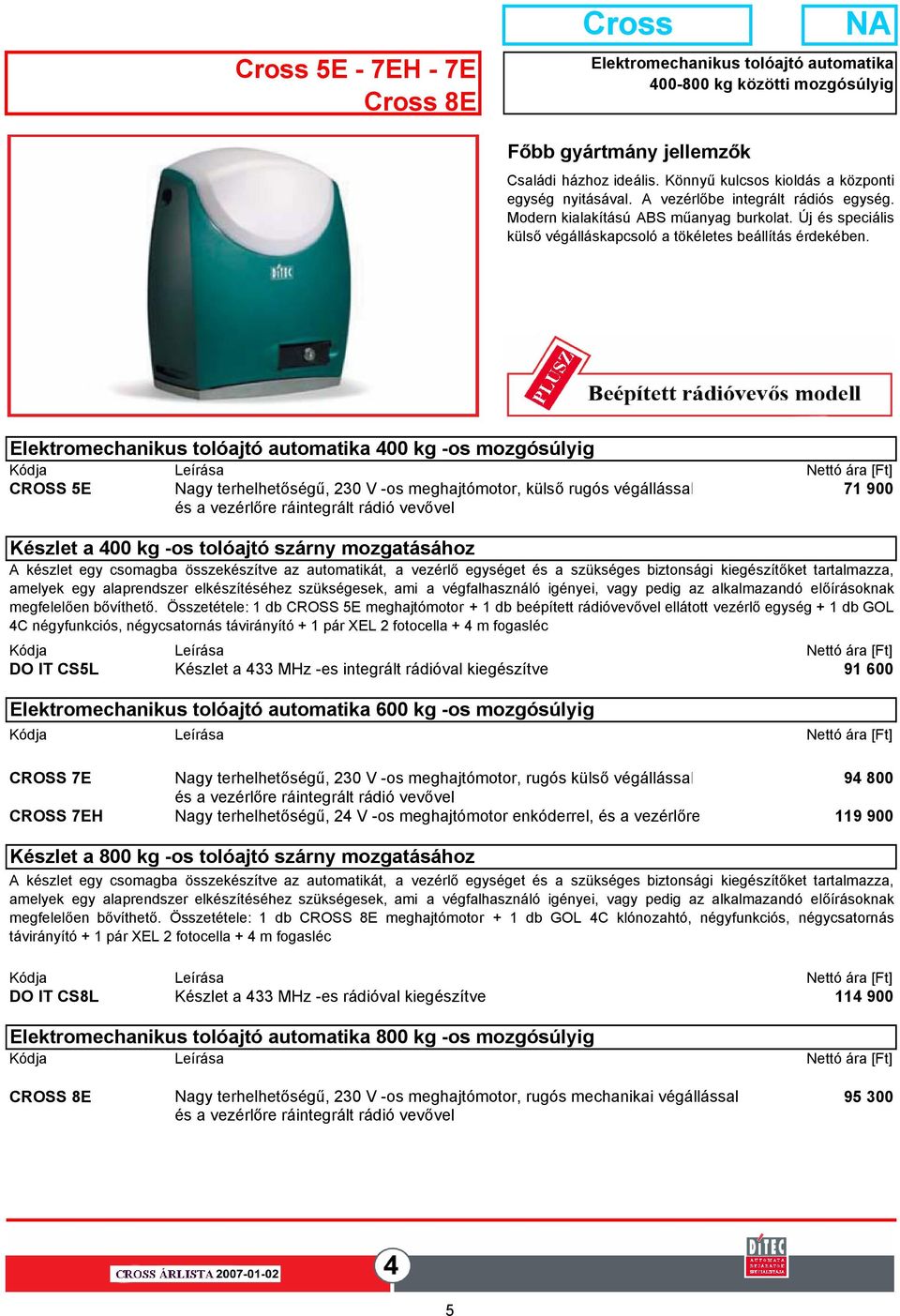

6 270,0 Cross Cross 5E - 7EH - 7E Cross 8E Elektromechanikus tolóajtó automatika kg közötti mozgósúlyig Főbb gyártmány jellemzők Családi házhoz ideális. Könnyű kulcsos kioldás a központi egység nyitásával. A vezérlőbe integrált rádiós egység. Modern kialakítású ABS műanyag burkolat. Új és speciális külső végálláskapcsoló a tökéletes beállítás érdekében. Elektromechanikus tolóajtó automatika 400 kg -os mozgósúlyig CROSS 5E Nagy terhelhetőségű, 230 V -os meghajtómotor, külső rugós végállással és a vezérlőre ráintegrált rádió vevővel Készlet a 400 kg -os tolóajtó szárny mozgatásához A készlet egy csomagba összekészítve az automatikát, a vezérlő egységet és a szükséges biztonsági kiegészítőket tartalmazza, amelyek egy alaprendszer elkészítéséhez szükségesek, ami a végfalhasználó igényei, vagy pedig az alkalmazandó előírásoknak megfelelően bővíthető. Összetétele: 1 db CROSS 5E meghajtómotor + 1 db beépített rádióvevővel ellátott vezérlő egység + 1 db GOL 4C négyfunkciós, négycsatornás távirányító + 1 pár XEL 2 fotocella + 4 m fogasléc DO IT CS5L Készlet a 433 MHz -es integrált rádióval kiegészítve Elektromechanikus tolóajtó automatika 600 kg -os mozgósúlyig CROSS 7E Nagy terhelhetőségű, 230 V -os meghajtómotor, rugós külső végállással és a vezérlőre ráintegrált rádió vevővel CROSS 7EH Nagy terhelhetőségű, 24 V -os meghajtómotor enkóderrel, és a vezérlőre ráintegrált rádió vevővel Készlet a 800 kg -os tolóajtó szárny mozgatásához A készlet egy csomagba összekészítve az automatikát, a vezérlő egységet és a szükséges biztonsági kiegészítőket tartalmazza, amelyek egy alaprendszer elkészítéséhez szükségesek, ami a végfalhasználó igényei, vagy pedig az alkalmazandó előírásoknak megfelelően bővíthető. Összetétele: 1 db CROSS 8E meghajtómotor + 1 db GOL 4C klónozahtó, négyfunkciós, négycsatornás távirányító + 1 pár XEL 2 fotocella + 4 m fogasléc DO IT CS8L Készlet a 433 MHz -es rádióval kiegészítve Elektromechanikus tolóajtó automatika 800 kg -os mozgósúlyig CROSS 8E Nagy terhelhetőségű, 230 V -os meghajtómotor, rugós mechanikai végállással és a vezérlőre ráintegrált rádió vevővel 5

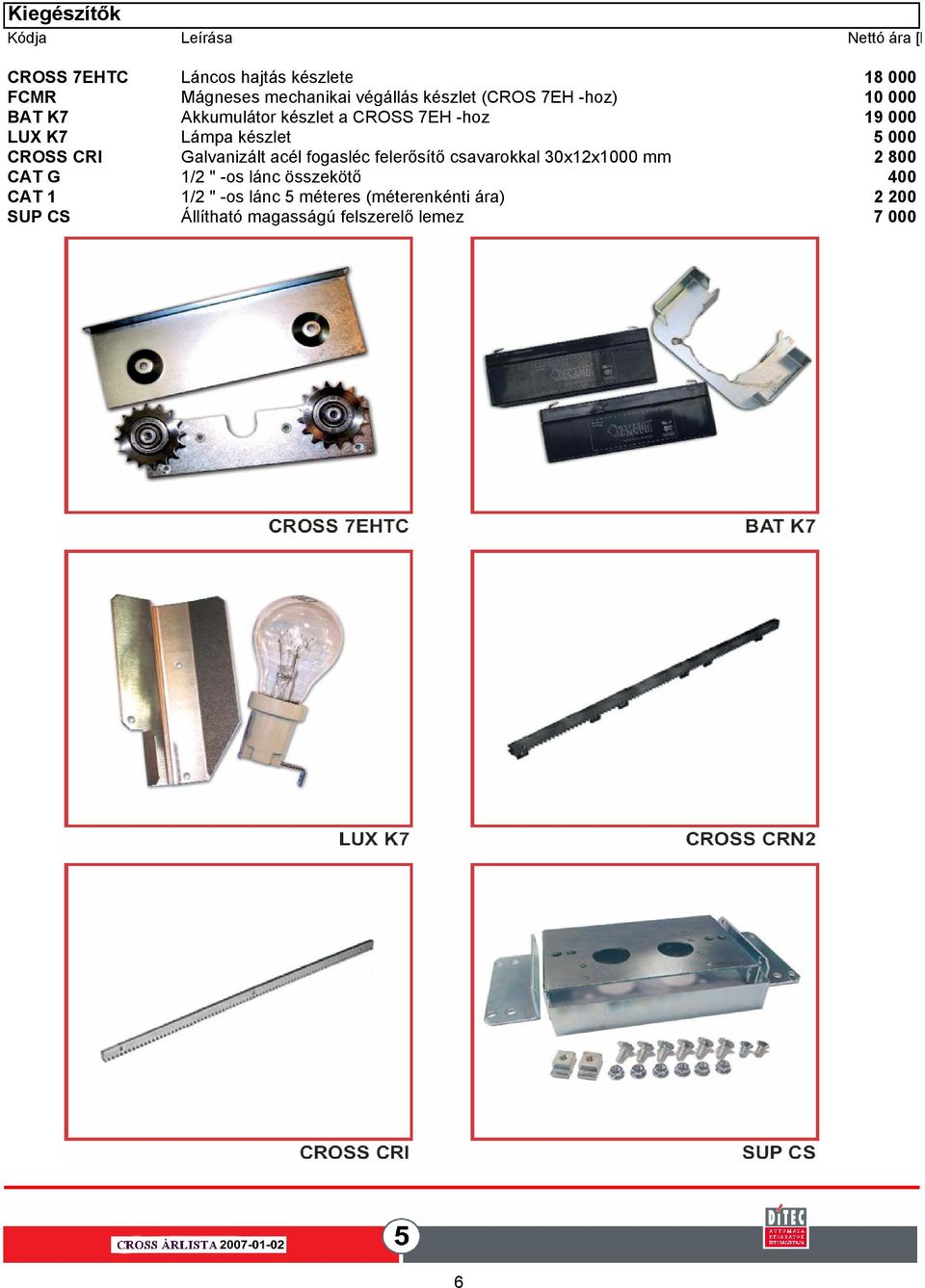

7 Kiegészítők Kódja Leírása Nettó ára [F CROSS 7EHTC Láncos hajtás készlete FCMR Mágneses mechanikai végállás készlet (CROS 7EH -hoz) BAT K7 Akkumulátor készlet a CROSS 7EH -hoz LUX K7 Lámpa készlet CROSS CRI Galvanizált acél fogasléc felerősítő csavarokkal 30x12x1000 mm 17, CAT G 1/2 " -os lánc összekötő 1,7 400 CAT 1 1/2 " -os lánc 5 méteres (méterenkénti ára) SUP CS Állítható magasságú felszerelő lemez 35, CROSS CRN 6

8 Cross Cross Elektromechanikus tolóajtó automatika kg közötti mozgósúlyig [ Ft] Főbb gyártmány jellemzők Három eltérő mechanikai végállással ellátott működési megoldású meghajtómotor. Az ajtó nyitásával történő könnyű kulcsos kioldás. Robusztos és erőteljes motor. A kiegészítő egységek széles választéka az eltérő működési igények kielégítése érdekében. Elektromechanikus tolóajtó automatika kg -os mozgósúlyig CROSS 14 Nagy terhelhetőségű, 230 V -os meghajtómotor, belső forgó mechanikai végállással, vezérlő egység nélkül CROSS 14E Nagy terhelhetőségű, 230 V -os meghajtómotor, külső, rugós mechanikai végállással, beépített E1A vezérlő egységgel és integrált rádiós vevővel CROSS 14VE Nagy terhelhetőségű, 230 V -os meghajtómotor, mágneses mechanikai 100 CROSS 14VE * Nagy terhelhetőségű 230 V -os meghajtómotor, mágneses mechanikai végállással és beépített LOGIC A21 vezérlő egységgel, rádió nélkül CROSS 15V * Nagy terhelhetőségű, háromfázisú 400 V -os meghajtómotor, mágneses végállással, vezérlő nélkül Kiegészítő egységek CROSS TC Láncos hajtás készlet a CROSS 14 -hez CROSS CRI Galvanizált acél fogasléc felerősítő csavarokkal 30x12x1000 mm 17, CAT G 1/2 " -os lánc összekötő 1,7 400 CAT 1 1/2 " -os lánc 5 méteres (méterenkénti ára) LOGIC T Többfunkciós vezérlő panel három fázis, 400 V~ 6A max motor kimenet, többfunkciós logikai vezérléssel CRV 6 Műanyag fogasléc (600 kg -os tolószárnyig) + rögzítő csavar * Csak külön rendelésre 7

9 Cross Cross 30-30E Elektromechanikus tolóajtó automatika 3000 kg mozgósúlyig Főbb gyártmány jellemzők Ideális az ipari és a közhasználatú bejáratokhoz. Könnyen szerelhető. Mágneses mechanikai végállással rendelkezik. A rendszer egy robusztos acél burkolatban helyezkedik el. Praktikus és nagyméretű mellső ajtaja van, hogy könnyen hozzáférhetőek legyenek a belső részeségei. Elektromechanikus tolóajtó automatika 3000 kg -os mozgósúlyig CROSS 30 * Rendkívül nagy terhelhetőségű, három fázisú, 400 V -os meghajtómotor, mágneses mechanikai végállással, vezérlő nélkül CROSS 30E * Rendkívül nagy terhelhetőségű, három fázisú, 400 V -os meghajtómotor, mágneses mechanikai végállással és beépített LOGIC T vezérlő egységgel. rádiókártya nélkül Kiegészítő egységek CROSS CR6 * Galvanizált acél fogasléc, m6 -os modulú, 30x30x1000 mm LOGIC T Többfunkciós vezérlő panel három fázis, 400 V~ 6A max motor kimenet, többfunkciós logikai vezérléssel * Csak külön rendelésre 8

10 Cross N 9

11 Cross N 10

12 Obbi Silver Luxo OBBI Silver Luxo Külső automatikák nyíló ajtókhoz Főbb gyártmányjellemzők A nyíló kapuk komoly figyelmet igényelnek a motorizálást illetően, mert ki vannak téve az időjárási viszontagságoknak, és a fokozott igénybevételnek. A DITEC cég olyan teljes gyártmányválasztékot tud biztosítani, amelyet úgy alakítottak ki, hogy könnyen felszerelhető legyen az összes méretű kapura és alkalmazható legyen mindenféle jellegű használatra. Obbi, Silver, Luxo: gyártmány választék Gyakori üzemeltetésre Obbi 3BH - Obbi 3BFCH oldal 3 Fokozott igénybevételre Luxo 3R - Luxo 3B - Luxo 5B - Luxo 5BH oldal 5 Gyakori üzemeltetésre Silver 1B - Silver 40B 4 Technikai rajzok 6 A rendelhető változatok technikai jellemzői Elektromech. automatika Mozgásvezérlő rendszer Maximális terhelhetőség OBBI 3 BH OBBI 3BFCH SILVER 1B SILVER 40B LUXO 3R LUXO 3B LUXO 5B LUXO 5BH önzáró, 3 m -es kapuszárnyig 250 kgx1,5 m 150 kg x 3 m önzáró, 3 m -es kapuszárnyig mágneses mechanikai végállás 250 kgx1,5 m 150 kg x 3 m önzáró, 3,5 m -es kapuszárnyig 300 kg x 2,5 m 200 kg x 3,5 m önzáró, 5 m -es kapuszárnyig 400 kg x 2,5 m 150 kg x 5 m nem önzáró, 3,5 m-es kapuszárnyig karos működtetésű mechanikai végállás (opciós) 350 kg x 2,5 m 250 kg x 3,5 m önzáró és nem önzáró, 3,5 m-es kapuszhárnyig karos működtetésű mechanikai végállás (opciós) 350 kg x 2,5 m 250 kg x 3,5 m önzáró és nem önzáró, 5 m -es kapuszárnyig karos működtetésű mechanikai végállás (opciós) 500 kg x 3 m 250 kg x 5 m önzáró, 5 m-es kapuszárnyig karos működtetésű mechanikai végállás (opciós az 5BH - hoz)) 500 kg x 3 m 250 kg x 5 m Igénybevétel 3 - gyakori 3 - gyakori 3 - gyakori 3 - gyakori 4 - fokozott 4 - fokozott 4 - fokozott 4 - fokozott Üzem hányad S2 = 30 perc S3 = 50% S2 = 30 perc S3 = 50% S2 = 15 perc S3 = 25% S2 = 15 perc S3 = 25% S2 = 20 perc S3 = 50% S2 = 20 perc S3 = 50% S2=20 perc S3 = 50% S2=20 perc S3 = 50% Motor feszültség 24 V= 24 V= 230V~/50 Hz 230V~/50 Hz 230V~/50 Hz 230V~/50 Hz 230V~/50 Hz 24 V= Szigetelési osztály 3. osztály 3. osztály 1. osztály 1. osztály 1. osztály 1. osztály 1. osztály 3. osztály Max áramfelvétel 3 A 3 A 1,1 A 1,1 A 1,1 A 1,1 A 1,1 A 12 A Nyomaték 1500 N 1500 N 3000 N 3000 N 3000 N 3000 N 3000 N 3000 N Nyitási sebesség 25 s / 90 o 25 s / 90 o 22 s / 90 o 38 s / 90 o 22 s / 90 o 22 s / 90 o 32 s / 90 o s/90 o Max. elmozdulás 350 mm 350 mm 280 mm 480 mm 350 mm 350 mm 500 mm 500 mm Maximális nyitás 110 o 110 o 100 o 120 o 110 o 110 o 120 o 120 o Kioldás kézi nyitáshoz kulcsos kulcsos kulcsos kulcsos az ajtón lévő zárral kulcsos kulcsos kulcsos Működési hőfoktartomány -20 o C/+ 55 o C -20 o C/+ 55 o C -20 o C/+ 55 o C -20 o C/+ 55 o C -20 o C/+ 55 o C -20 o C/+ 55 o C -20 o C/+ 55 o C -20 o C/+ 55 o C Védelmi fokozat IP 54 IP 54 IP 45 IP 45 IP 24D IP 24D IP 24D IP 24D Méretek 110x200x x200x x120x x120x x120x x120x890 10x120x x Vezérlő egység típusa D2H VIVA H VIVA H E2 LOGIC M E2 LOGIC M E2 LOGIC M E2 LOGIC M E2 LOGIC M VIVA H 11

13 Fő rendszer funkciók LUXO 3R - 3B - 5B LUXO 3R - 3B - 5B OBBI 3BH - 3BFCH OBBI 3BH SILVER 1B - 40B SILVER 1B - 40B LUXO 5BH -5VBH Vezérlő típusa E2 D2H LOGIC M VIVA H Vezérlő egység leírása 1v. 2 db 230 V~ motorhoz, beleintegrált rádióval 1 vagy 2 db 24 V= motorhoz 1 motorhoz, 230 V~ motorhoz, beleintegrált rádióval 1 vagy 2 db 24 V= motorhoz Hálózati tápfeszültség 230 V~ / 50 Hz 220 V~ / Hz 230 V~ / 50 Hz 220 V~ / Hz Akkumulátorok (a hálózatkimaradás idején történő működtetéshez) (opciós) (opciós) Motorok száma 1 vagy 2 db 1 vagy 2 db 1 1 vagy 2 db Motor tápellátása 230 V~ / 1 x 5 A 24 V= / 2 x 4,5 A 230 V~ /1 x 5A 24 V= / 2 x 12 A 230 V~ / 2 x 2,5 A 230 V~ / 2 x 2,5 A Kiegészítők tápellátása 24 V= / 0,5 A 24 V= / 0,3 A 24 V= / 0,5 A 24 V= / 0,5 A Elektromos zár 12 V= / 15 W 24 V= / 1,2 A 24 V= / 1,2 A 24 V= / 1,2 A Villogó lámpa (3 s -ig jelzi az automatikus zárást) 230 V 24 V 230 V és 24 V 24 V Nyitott kapu jelzése (azt mutatja, hogy nincs teljesen zárva a kapu) (kertvilágítás) végállás kapcsolóról és analóg analóg végállás kapcsolóról és analóg analóg Elővillogó lámpa kimenet (csak 1 motornál) (csak 1 motornál) 24 V Végállás kapcsoló szerelés-előkészítése Erő szabályozási módja elektronikus áttétellel automatikus ODS obstacle detecting system=akadályérzékelő rendszer (akadály jelenlétekor megállítja a mozgást vagy ellenirányú mozgást eredményez) Sebesség szabályozás (a legjobb működés elérése érdekében lehetővé teszi a szabályozást) Fékezés / Lassítás a legjobb megközelítés érdekében) Működési idő beállítása Csak nyitási parancs / Társasházi funkció (DIP-kapcsolóval) Részleges nyitási parancs bemenet (csak rádiós) Záró parancs bemenet Időzített automatikus zárás Léptető parancs bemenet "Addíg működik, amíg nyomom" parancs Biztonsági leállító egység Ellenirányban mozgató biztonsági egység bemenet Öntesztelő funkció (az öntesztelős biztonsági egységhez) NIO Fagyásgátló funkció (lehetővé teszi még alacsony hőmérsékleten is a motor hatásos működését) Lágy indítás Üzemi hőfoktartomány -20 o C / + 55 o C -20 o C / + 55 o C -20 o C / + 55 o C -20 o C / + 55 o C Védelmi fokozat IP55 IP55 IP55 IP55 Gyártmány méretek 187x261x x261x x261x x357x120 12

14 270 Obbi Obbi Külső meghajtású automatika 3 m -es kapuszárnyig Főbb gyártmány jellemzők Többfuratos szerelvények a könnyű felszereléshez. 24 V - os meghajtómotor. Könnyű kulcsos kioldás a kézi működtetéshez. Karcsú és elegáns kialakítás, ami könnyen illeszthető az összes típusú kapu-kerethez.. Opcióként az akkumulátoros üzemeltetés lehetősége. Önzáró elektromechanikus automatika 3 m -es kapuszárnyig OBBI 3BH Nagy terhelhetőségű, önzáró elektromechanikus automatika rendkívül nehéz terheléshez OBBI 3BFCH 2 db Obbi motor, végálláskapcsolóval ellátott, jobbos -balos automatika (hozzávaló vezérlő VIVA H) Készlet egy kétszárnyú kapuhoz 6 m -ig (3+3 m) A készlet egy csomagba összekészítve az automatikát, a vezérlő egységet és a szükséges biztonsági kiegészítőket tartalmazza, amelyek egy alaprendszer elkészítéséhez szükségesek, ami a végfelhasználó igényei, vagy pedig az alkalmazandó előírásoknak megfelelően bővíthető. Összetétele: 2 db OBBI 3BH automatika + 1 db D2H vezérlő + 1 db BIX LR22 kétcsatornás rádió vevő + 1 db GOL 4C négyfunkciós, négycsatornás távirányító + XEL 2 infra sorompó + 1 db 433 MHz -es DO IT OBL Készlet a 433 MHz -es rádióval kiegészítve fotocellával Kiegészítő egységek SE1 12 V -os elektromos zár, cilinderrel SE2D 12 V -os elektromos zár dupla cilinderrel, jobbos SE2S 12 V -os elektromos zár dupla cilinderrel, balos BATK1 Akkumulátor készlet a D2H vezérlővel ellátott OBBI 3BH táplálására, feszültéségkimaradás esetére 13

15 Silver Silver Külső meghajtású automatika 5 m -es kapuszárnyig Főbb gyártmány jellemzők Könnyű kulcsos kioldás a kézi működtetéshez. Robusztos és rendkívül megbízható motor. Tiszteletre méltó kialakítás, hogy a legjobban illeszthető legyen az összes típusú kapu-kerethez. Ideális a fokozott igénybevételre. Önzáró elektromechanikus automatika 3,5-5 m -es kapuszárnyig SILVER 1B Nagy terhelhetőségű elektromechanikus automata nehéz terhelésre, V -os motor, 3,5 m -es ajtószárnyig SILVER 40B Nagy terhelhetőségű elektromechanikus automata nehéz terhelésre, V -os motor, 5 m -es ajtószárnyig Készlet egy kétszárnyú nyílókapuhoz 3,5-3,5 m ajtószárnyig A készlet egy csomagba összekészítve az automatikát, a vezérlő egységet és a szükséges biztonsági kiegészítőket tartalmazza, amelyek egy alaprendszer elkészítéséhez szükségesek, ami a végfelhasználó igényei, vagy pedig az alkalmazandó előírásoknak megfelelően bővíthető. Összetétele: 2 db SILVER 1B meghajtómotor + 1 db E2 vezérlő a beépített rádió vevővel + 1 pár XEL 2 fotocella + 1 db GOL 4C négyfunkciós, négycsatornás távirányító + 1 db XEL 5 kulcsos kapcsoló + 1 db 433 MHz -es BIX AL antenna DO IT SLL Készlet a beleintegrált, 433 MHz -es, ugrókódos rádióval kiegészítve Kiegészítő egységek SILVER A130 * Villa a nyitási szög 10 o -onkinti növelésére, max 130 o -os nyitás SILVER PF * Felszerelő készlet a hegesztés nélküli szereléshez SE 1 12 V -os elektromos zár cilinderrel SE 2D 12 V -os elektromos zár dupla cilinderrel, jobbos SE 2S 12 V -os elektromos zár dupla cilinderrel, balos * Csak külön rendelésre 14

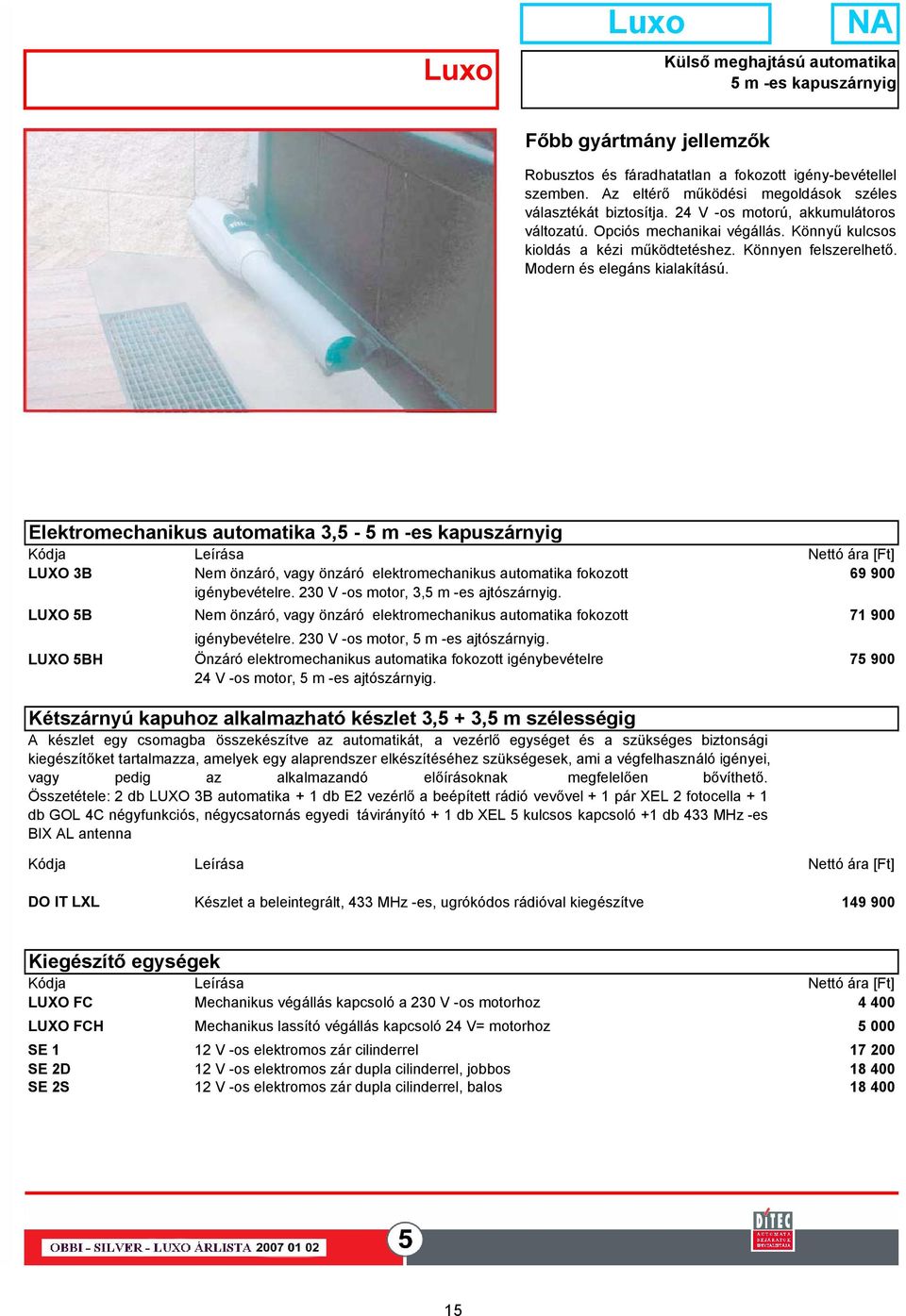

16 Luxo Luxo Külső meghajtású automatika 5 m -es kapuszárnyig Főbb gyártmány jellemzők Robusztos és fáradhatatlan a fokozott igény-bevétellel szemben. Az eltérő működési megoldások széles választékát biztosítja. 24 V -os motorú, akkumulátoros változatú. Opciós mechanikai végállás. Könnyű kulcsos kioldás a kézi működtetéshez. Könnyen felszerelhető. Modern és elegáns kialakítású. Elektromechanikus automatika 3,5-5 m -es kapuszárnyig LUXO 3B Nem önzáró, vagy önzáró elektromechanikus automatika fokozott igénybevételre. 230 V -os motor, 3,5 m -es ajtószárnyig. LUXO 5B Nem önzáró, vagy önzáró elektromechanikus automatika fokozott igénybevételre. 230 V -os motor, 5 m -es ajtószárnyig. LUXO 5BH Önzáró elektromechanikus automatika fokozott igénybevételre V -os motor, 5 m -es ajtószárnyig. Kétszárnyú kapuhoz alkalmazható készlet 3,5 + 3,5 m szélességig A készlet egy csomagba összekészítve az automatikát, a vezérlő egységet és a szükséges biztonsági kiegészítőket tartalmazza, amelyek egy alaprendszer elkészítéséhez szükségesek, ami a végfelhasználó igényei, vagy pedig az alkalmazandó előírásoknak megfelelően bővíthető. Összetétele: 2 db LUXO 3B automatika + 1 db E2 vezérlő a beépített rádió vevővel + 1 pár XEL 2 fotocella + 1 db GOL 4C négyfunkciós, négycsatornás egyedi távirányító + 1 db XEL 5 kulcsos kapcsoló +1 db 433 MHz -es BIX AL antenna DO IT LXL Készlet a beleintegrált, 433 MHz -es, ugrókódos rádióval kiegészítve Kiegészítő egységek LUXO FC Mechanikus végállás kapcsoló a 230 V -os motorhoz LUXO FCH Mechanikus lassító végállás kapcsoló 24 V= motorhoz SE 1 12 V -os elektromos zár cilinderrel SE 2D 12 V -os elektromos zár dupla cilinderrel, jobbos SE 2S 12 V -os elektromos zár dupla cilinderrel, balos

17 Obbi-Silver-Luxo 16

18 Obbi-Silver-Luxo 17

19 Luxo és kiegészítő egységei LUXO 3R LUXO FC LUXO FCH SE 1 SE 2D 18

20 Facil - Arc Facil - Arc Külső automatikák nyíló ajtókhoz Főbb gyártmányjellemzők A nyílókapukhoz használható, nem önzáró elektromechanikus automatika. Csendes és erős, könnyen felszerelhető és beköthető, tökéletesen illeszthető az összes megoldási változathoz. A könnyű felszerelésen és a beüzemelésen kívül az jellemzi, hogy eltérő típusú motorok alkalmazhatóak, emellet a funkciót szem előtt tartó kialakítás jellemzi. A tagolt karnak és a tökéletes mozgást biztosító karos rendszernek köszönhetően ez az ideális megoldás például a rendkívül nagyméretű oszlopokra erősített, vagy a "nem teljesen függőleges" kapuknál. Facil, Arc: gyártmány választék oldal oldal 2,3 m kapuszárnyig Facil 3-3E - 3H 3 Technikai rajzok 5 5 m kapuszárnyig Arc 1BH 3 A rendelhető változatok technikai jellemzői FACIL 3 FACIL 3E FACIL 3H ARC 1BH Elektromechanikus automatika önzáró, 2,3 m -es kapuszárnyig, (230 V~ motorú) önzáró, 2,3 m -es kapuszárnyig, (230 V~ motorú) önzáró, 2,3 m -es kapuszárnyig, (24 V= motorú) önzáró, 5 m -es kapuszárnyig, (24V= motorú) Mozgásvezérlő rendszer forgó végállás kapcsolós (opciós) forgó végállás kapcsolós (opciós) forgó végállás kapcsolós (opciós) forgó végállás kapcsolós (opciós) Maximális terhelhetőség 200 kg x 2,3 m 300 kg x 1 m 200 kg x 2,3 m 300 kg x 1 m 200 kg x 2,3 m 300 kg x 1 m 500 kg x 3 m 250 kg x 5 m Igénybevétel 3 - közepes terheléshez 3 - közepes terheléshez 4 - nehéz terheléshez 4 - nehéz terheléshez Üzem hányad S2 = 15 perc S3 = 25% S2 = 15 perc S3 = 25% S2 = 30 perc S3 = 50% S2 = 30 perc S3 = 50% Motor feszültség 230 V~ / 50 Hz 230 V~ / 50 Hz 24 V= 24 V= Szigetelési osztály 1. osztály 1. osztály 3. osztály 3. osztály Motor max áramfelvétel 1,2 A 1,2 A 8 A 12 A Nyomaték 240 Nm 240 Nm 200 Nm 300 Nm Nyitási sebesség 22 s / 90 o 22 s / 90 o s / 90 o s / 90 o Max. nyitási elmozdulás 135 o 135 o 135 o 130 o Kioldás kézi nyitáshoz kulcsos kulcsos kulcsos kulcsos Működési hőfoktartomány -20 o C/+ 55 o C -20 o C/+ 55 o C -20 o C/+ 55 o C -20 o C/+ 55 o C Védelmi fokozat IP 54 IP 54 IP 54 IP 54 Méretek 188x285x x285x x285x x130x150 Vezérlő egység típusa E2 LOGIC M E2 (Beépített) VIVA H VIVA H 19

21 Fő rendszer funkciók FACIL 3 - FACIL 3E FACIL 3 FACIL 3H - ARC 1BH E2 LOGIC M VIVA H Vezérlő egység leírása 1 v V~ motorhoz, (beéoített rádióval) 1 vagy 2 db 230 V~ motorhoz 1 vagy 2 db 2 V= motorhoz Hálózati tápfeszültség 230 V~ / 50 Hz 230 V~ / Hz 230 V~ / Hz Akkumulátorok (a hálózatkimaradás idején történő működtetéshez) (opciós) Motorok száma 1 vagy 2 db 1 vagy 2 db 1 vagy 2 db Motor tápellátása 230 V ~ / 1 x 5 A 230 V ~ / 1 x 5 A 230 V ~ / 2 x 2,5A 230 V ~ / 2 x 2,5A 24 V= / 2 x 12 A Kiegészítők tápellátása 24 V= / 0,5 A 24 V= / 0,5A 24 V= / 0,5 A Elektromos zár 12 V= / 15 W 24 V= / 1,2 A 24 V= / 1,2 A Villogó lámpa 230 V 230 V és 24 V LAMP, 24 V Nyitott kapu jelzése (azt mutatja, hogy nincsteljesen zárva a kapu) (kertvilágítás) végállás kapcsolóról és analóg végállás kapcsolóról és analóg analóg Elővillogó lámpa kimenet (csak 1 motornál) (csak 1 motornál) 24 V Végállás kapcsoló szerelés-előkészítése Erő szabályozási módja elektronikus transzformátoros automatikus ODS obstacle detecting system=akadályérzékelő rendszer (akadály jelenlétekor megállítja a mozgást vagy ellenirányú mozgást eredményez) Sebesség szabályozás Fékezés / Lassítás a legjobb megközelítés érdekében) Működési idő beállítása Csak nyitási parancs / Társasházi funkció (dip - kapcsolós) Részleges nyitási parancs bemenet (csak rádióval) Záró parancs Időzített automatikus zárás Léptető parancs "Addg működik, amig nyomom" parancs Biztonsági leállító egység Ellenirányban mozgató biztonsági egység bemenet Öntesztelő funkció (az öntesztelős biztonsági egységhez) NIO Fagyásgátló funkció (lehetővé teszi még alacsony hőmérsékleten is a motor hatásos működését) Üzemi hőfoktartomány -20 o C / + 55 o C -20 o C / + 55 o C -20 o C / + 55 o C Védelmi fokozat IP55 IP55 IP55 Gyártmány méretek 187x261x x261x x357x120 20

22 270 Facil - Arc Facil - Arc Karos működtetésű automatikák nyíló kapukhoz Főbb gyártmány jellemzők Nyílókapukhoz használható, önzáró elektromechanikus automatikák. Csendesek és erőteljesek, könnyen felszerelhetőek, és beköthetőek. Bármilyen szerelési helyzethez tökéletesen illeszthetőek. Ezek az automatikák könnyen szerelhetőek, és a motorok széles választékát alkalmazzák, a gyakorlati szempontokat előtérbe helyezve tervzték őket. A tagolt karnak, és a szintező rendszerének köszönhetően tökéletes mozgatást biztosítanak; ideálisak az olyan helyzetekben, ahol nagyméretű oszlopokra függesztik a kapukat, vagy "nem teljesen függőlegesek" a kapuk. Önzáró elektromechanikus automatika 2,5-5 m -es kapuszárnyig FACIL 3 Önzáró, közepes terhelhetőségű, elektromechanikus automatika, 230 V -os meghajtómotoral, 2,3 m -es ajtószárnyig FACIL 3E Önzáró, közepes terhelhetőségű, elektromechanikus automatika, 230 V -os meghajtómotorral,beépített E2 vezérlővel, 2,3 m -es ajtószárnyig FACIL 3H Önzáró, nagy terhelhetőségű, elektromechanikus automatika, 24 V -os meghajtómotoral, 2,3 m -es ajtószárnyig (csak VIVA H vezérlővel szerelhető) ARC1BH Önzáró, nagy terhelhetőségű, elektromechanikus automatika, 24 V -os meghajtómotoral, 5 m -es ajtószárnyig Készlet egy kétszárnyú kapuhoz 2,3-2, 3 m -ig A készlet egy csomagba összekészítve az automatikát, a vezérlő egységet és a szükséges biztonsági kiegészítőket tartalmazza, amelyek egy alaprendszer elkészítéséhez szükségesek, ami a végfelhasználó igényei, vagy pedig az alkalmazandó előírásoknak megfelelően bővíthető. A DO IT FCL tartalma: 1 db FACIL 3E automatika, beépített vezérlővel és rádióvevővel + 1 db FACIL 3 automatika + 1 db GOL 4C négyfunkciós, négycsatornás távirányító + 1 pár XEL 2 fotocella + 1 db XEL 5 kulcsos kapcsoló + 1 db 433 MHz-es BIX AL antenna + 5m koaxiális kábel az antennához. A DO IT FCHL tartalma: 2 db FACIL 3H automatika + 1 db VIVA H vezérlő egység + 1 db kétcsatornás rádióvevő a BIX LR22 kártyával + 1 db 433 MHz-es BIX AL antenna + 5m koaxiális kábel az antennához. Kódja Leírása Ára [Ft] DO IT FCL 230 V -os motorú készlet a 433 MHz -es rádióval kiegészítve DO IT FHCL 24 V -os motorú készlet a 433 MHz -es rádióval kiegészítve Közös kiegészítő egységek FACIL BD Megvezető kézikar FACIL -hoz DEB 04 Kulcsos kézi nyitó 5 m -es huzallal a távolról történő kioldáshoz BOX FC1 Mechanikai végállás egység BAT K2 Akkumulátor készlet a VIVA H vezérlőhöz Arc kiegészítő egységek ARC PL Alaplemez a meghajtómotor felerősítéséhez ARC FB Állítható végállás

23 Arc FACIL ARC 1BH DEB 04 ARC PL ARC FB BOX FC1 22

24 Arc 23

25 Arc 24

26 Cubic 6 Cubic 6 Földalatti hajtású automatika nyíló ajtókhoz Főbb gyártmányjellemzők Ideális az építészeti értékkel rendelkező kapuknál. Nincs semmilyen látható része. Ez a kapu stílusának és a megjelenésének változása nélkül biztosítja a kapu mozgatását. IIyen módon válik a főleg építészeti, történelmi értékkel bíró elegáns kapuk és bejárati ajtók ideális automatikájává, vagy bárhol, ahol a stílusra, az esztétikai értékre, vagy az eleganciára tekintettel kell lenni. Cubic 6: gyártmány választék oldal oldal Közepes terheléshez Cubic 6-6V 3 Technikai rajzok 5 Nehéz terheléshez Cubic 6H - 6HV 3 A rendelhető változatok technikai jellemzői CUBIC 6 CUBIC 6H CUBIC 6V CUBIC 6HV Leírás: Elektromechanikus automatika önzáró, 3,5 m széles kapuszárnyig önzáró, 3,5 m széles kapuszárnyig önzáró, 1,5 m széles kapuszárnyig önzáró, 1,5 m széles kapuszárnyig Mozgás vezérlés mágneses mechanikai végállás (opciós) mágneses mechanikai végállás (opciós) mágneses mechanikai végállás (opciós) mágneses mechanikai végállás (opciós) Maximális terhelhetőség 600 kg x 2 m 250 kg x 3,5 m 600 kg x 2 m 250 kg x 3,5 m 200 kg x 1,5 m 200 kg x 1,5 m Igénybevételi besorolás 3 - közepes terhelés 4 - nehéz terhelés 3 - közepes terhelés 4 - nehéz terhelés Üzem hányad S2 = 15 perc S3 = 25% S2 = 30 perc S3 = 50% S2 = 15 perc S3 = 25% S2 = 30 perc S3 = 50% Tápfeszültség 230 V~ / 50 Hz 24 V= 230 V~ / 50 Hz 24 V= Szigetelési osztály 1. osztály 3. osztály 1. osztály 3. osztály Max áramfelvétel 1,5 A 12 A 1,5 A 12 A Nyomaték 340 Nm 340 Nm 220 Nm 220 Nm Nyitási idő 18 s / 90 o s / 90 o 9 s / 90 o 6-13 s / 90 o Maximális nyitási szög 110 o - vagy 180 o 110 o - vagy 180 o 110 o - vagy 180 o 110 o - vagy 180 o Kioldás kézi nyitáshoz kulcsos kulcsos kulcsos kulcsos Működési hőfoktartomány -20 o C/+ 55 o C -20 o C/+ 55 o C -20 o C/+ 55 o C -20 o C/+ 55 o C Védelmi fokozat IP 67 IP 67 IP 67 IP 67 Vezérlő egység típusa E2 LOGIC M VIVA H E2 LOGIC M VIVA H 25

27 Fő rendszer funkciók CUBIC 6-6V CUBIC 6-6HV Vezérlő típusa E2 LOGIC M VIVA H Leírás: vezérlő egység 1 vagy 2 db 230 V~ motorhoz, beleintegrált rádióval 1 vagy 2 db 230 V~ motorhoz 1 vagy 2 db 24 V= motorhoz Hálózati tápfeszültség 230 V~ / 50 Hz 230 V~ / 50 Hz 220 V~ / 50 Hz Akkumulátorok (a hálózatkimaradás idején történő működtetéshez) Motorok száma 1 vagy 2 db 1 vagy 2 db 1 vagy 2 db Motor tápellátása 230 V~ / 1 x 5 A 230 V~ / 2 x 2,5 A 230 V~ / 1 x 5 A 230 V~ / 2 x 2,5 A 24 V= / 2 x 12 A Kiegészítők tápellátása 24 V= / 0,5 A 24 V= / 0,5 A 24 V= / 0,5 A Elektromos zár 12 V= / 15 W 24 V= / 1,2 A 24 V= / 1,2 A Villogó lámpa kimenet (3 s -ig jelzi az automatikus zárást) LAMP, 230 V LAMP, 230 V~ és LAMP H, 24V LAMP H, 24 V Nyitott kapura figyelmeztető lámpa (azt mutatja, hogy nincs teljesen zárva a kapu) végállás kapcsolóról és analóg végállás kapcsolóról és analóg analóg Elővillogó lámpa kimenet (csak 1 db motornál) (csak 1 db motornál) 24 V Végállás kapcsoló szerelésheez előkészítve Erő szabályozási módja elektronikus transzfromátoros automatikus ODS obstacle detecting system=akadályérzékelő rendszer (akadály jelenlétekor megállítja a mozgást vagy ellenirányú mozgást eredményez) Sebesség szabályozás (a legjobb működés elérése érdekében lehetővé teszi a szabályozást) Fékezés / Lassítás a legjobb megközelítés érdekében) Működési idő beállítása Csak nyitási parancs / Társasházi funkció (DIP-kapcsolóval) Részleges nyitási parancs bemenet (csak rádiós) Záró parancs Időzített automatikus zárás Léptető parancs "Addíg működik, amíg nyomom" parancs Biztonsági leállító egység Ellenirányban mozgató biztonsági egység bemenet Öntesztelő funkció (az öntesztelős biztonsági egységekhez) NIO Fagyásgátló funkció (lehetővé teszi még alacsony hőmérsékleten is a motor hatásos működését) Lágy indítás Üzemi hőfoktartomány -20 o C / + 55 o C -20 o C / + 55 o C -20 o C / + 55 o C Védelmi fokozat IP55 IP55 IP55 Gyártmány méretek 187x261x x261x x357x120 26

28 270 Cubic 6 Cubic 6 Földalatti hajtású automatika egyszárnyú, 3,5 m -es nyíló kapuszárnyig Főbb gyártmány jellemzők Víz ellen tömített meghajtómotorok. Rozsdamentes vagy galvanizált horgany bevonatú alapozó ház. A 24 V DC és 230 V AC változatban rendelhető. 180 o -ra nyitható, és a házon belülre szerelhető a mechanikai végállás. A kioldó egység a kapu mindkét oldaláról működtethető a finom kialakítású kulcsos és karos összekapcsoló rendszerrel. Nem változtatja meg a kapu stílusát és esztétikai megjelenését. Önzáró elektromechanikus automatika, 3, 5 m -es kapuszárny szélességig CUBIC 6 Önzáró, közepesen terhelhető elektromechanikus automatika, 230 V motorral CUBIC 6H * Önzáró, nagy terhelhetőségű, elektromechanikus automatika, 24 V -os motorral Gyors, önzáró elektromechanikus automata 1,5 m -es kapuszárny szélességig CUBIC 6V * Önzáró, középesen terhelhető elektromechanikus automatika, 230 V motorral CUBIC 6HV * Önzáró, nagy terhelhetőségű, elektromechanikus automatika, 24 V -os motorral Alapozó házak és csatlakoztatások CUBIC 6C Beépített fedelű alapozó ház CUBIC 6CY * Beépített fedelű alapozó ház rozsdamentes acélból CUBIC 6L Csatlakozó karozat a 110 o -os nyitási szög eléréséhez; a kioldó rendszer egy karral működtethető a kapu mindkét oldaláról. Edzett acél golyóra támaszkodó kapuszárny alátámasztó rendszer CUBIC 6SBL Körmös kulcsos működtetésű kioldó rendszer CUBIC 6SBD1 Kulcsos működtetésű DIN kioldó rendszer Alapozó házak és csatlakoztatások a 180 o -os nyílásszög eléréséhez CUBIC 6TC Láncos működtetésű csatlakozó karozat a 180 o -os nyitási szög eléréséhez CUBIC 6CTI Földbe süllyesztett alapozó doboz a CUBIC 6TC -hez CUBI 6TI Fogaskerekes működtetésű csatlakozó karozat a 180 o -os nyitáshoz Készlet egy kétszárnyú kapuhoz 3,5-3, 5 m széles kapuszárnyakig A készlet egy csomagba összekészítve az automatikát, a vezérlő egységet és a szükséges biztonsági kiegészítőket tartalmazza, amelyek egy alaprendszer elkészítéséhez szükségesek, ami a végfelhasználó igényei, vagy pedig az alkalmazandó előírásoknak megfelelően bővíthető. Összetétele: 2 db CUBIC 6 meghajtómotor + 2 db CUBIC 6C alapozó ház + 2 db CUBIC 6L csatlakozó karozat + CUBIC 6SBL karos kioldó rendszer + 1 db E2 vezérlő a beépített rádió vevővel + 1 pár XEL 2 fotocella + 1 db GOL 4C négycsatornás távirányító + 1 db 433 MHz -es BIX AL antenna DO IT CBL Készlet a 433 MHz -es rádióval kiegészítve * Csak külön rendelésre 27

29 Cubic 6 Nettó ára [Ft] Leírása Mágneses végállás kapcsolók Mágneses végállás kapcsolók a CUBIC 6TI -hez CUBIC 6 CUBIC 6L CUBIC 6TC CUBIC 6SBL CUBIC 6FM CUBIC 6SBD1 28

30 Cubic 29

31 Globe Globe Mennyezetre szerelt ajtómozgató a szekcionált és rugós kiegyensúlyozozású ajtókhoz Főbb gyártmányjellemzők A mennyezetre szerelt Globe egység az eredeti DITEC vezérléssel, biztonsági kiegészítőkkel felszerelve, megbízhatóan automatizálja az összes szekcionális ellensúlyos, vagy rugós kiegyensúlyozású garázsajtót. A berendezés távvezérelhető, hogy közvetlenül behajthasson a garázsába az esti órákban és rossz időjárási viszonyok között, előzetes megvilágítást biztosítva a nagyobb láthatóság és biztonság érdekében Globe: gyártmány választék Láncos meghajtású automnatika GLOBE Bordás szíjas meghajtású automatika GLOBE D oldal 3 3 A rendelhető változatok technikai jellemzői Elektromechanikus automatika GLOBE 7 GLOBE 10 szekcionált felnyíló és rugós kiegyensúlyozású ajtókhoz szekcionált felnyíló és rugós kiegyensúlyozású ajtókhoz Mozgás vezérlő rendszer enkóderes enkóderes Maximális ajtófelület 7 m 2 10 m 2 Igénybevétel 3 - közepes 3 - közepes Üzem hányad S2 = 30 perc S2 = 30 perc S3 = 50% S3 = 50% Tápfeszültség 230 V~ / 50 Hz 230 V~ / 50 Hz Szigetelési osztály 1. osztály 1. osztály Max áramfelvétel 0,7 A 1,2 A Nyomaték 500 Nm 900 Nm Nyitási sebesség 0,15 m/s (láncos) 0,15 m/s (láncos) 0,18 m/s (bordásszíjas) 0,18 m/s (bordásszíjas) Zárási sebesség 0,10 m/s (láncos) 0,10 m/s (láncos) 0,12 m/s (bordásszíjas) 0,12 m/s (bordásszíjas) Kioldás kézi nyitáshoz bowden huzallal bowden huzallal Működési hőfoktartomány -20 o C/+ 55 o C -20 o C/+ 55 o C Védelmi fokozat IP 10 IP 10 Méretek 490x208x x208x124 Vezérlő egység típusa 70R (beépített), integrált rádió vevővel 71R (beépített), integrált rádió vevővel 30

32 Fő rendszer funkciók Vezérlő egység GLOBE 7 GLOBE 10 70R 71R 1 db 24 V= motorhoz, beleintegrált rádióval 1 db 24 V= motorhoz, beleintegrált rádióval Hálózati tápfeszültség 230 V~ / Hz 230 V~ / Hz Akkumulátorok (a hálózatkimaradás idején történő működtetéshez) (opciós) (opciós) Motorok száma 1 1 Motor tápellátása 24 V= / 8A 24 V= / 12A Kiegészítők tápellátása 24 V= / 0,3 A 24 V= / 0,3 A Elektromos zár kimenet 24 V= / 1,2 A Villogó lámpa kimenet (3 s -ig jelzi az automatikus zárást) LAMP H, 24 V LAMP H, 24 V Nyitott kapu jelzése (azt mutatja, hogy nincs teljesen zárva a kapu) analóg Világító lámpa Enkóder (a tanuló funkcióval a rendszer felismeri a mechanikai végállásokat, és a következő művelet közben már vezérli a sebességet és a lassítást) ODS obstacle detecting system = akadályérzékelő rendszer (akadály jelenlétekor megállítja a mozgást vagy ellenirányú mozgást eredményez) Fékezés / Lassítás a legjobb megközelítés érdekében) Csak nyitási parancs / Társasházi funkció (DIP-kapcsolóval) (DIP-kapcsolóval) Részleges nyitási parancs (csak távirányítóval) (csak távirányítóval) Időzített automatikus zárás Léptető parancs Biztonsági leállító egység Ellenirányban mozgató biztonsági egység bemenet Üzemi hőfoktartomány -20 o C / +55 o C -20 o C / +55 o C Védelmi fokozat IP10 IP10 31

33 270 Globe Globe D Globe Mennyezetre szerelt ajtómozgató a szekcionált és rugós kiegyensúlyozású ajtókhoz Főbb gyártmány jellemzők 24 V -os motor enkóderrel és opciós akkumulátorokkal. Vezérlő egység a beleintegrált rádió vevővel és elhalványuló világító lámpával. Belső kioldó rendszer, (opciós) bowdenes kézi kioldó. Készlet a láncos, vagy bordás szíjas hajtású, kiegyensúlyozott szekcionális ajtókhoz, 2250 mm elmozdulásig A készlet egy csomagba összekészítve az automatikát, a vezérlő egységet és a szükséges biztonsági kiegészítőket tartalmazza, amelyek egy alaprendszer elkészítéséhez szükségesek, ami a végfelhasználó igényei, vagy pedig az alkalmazandó előírásoknak megfelelően bővíthető. Összetétele: 1 db előszerelt meghajtó egység a beépített vezérlővel és rádióval, valamint a lámpával, kiegészítve a (3 db) 1 m -es acél megvezetővel és a lánccal, vagy bordás szíjjal + 1 db GOL 4C négyfunkciós, négycsatornás távirányítóval DO IT GB7L Készlet a GLOBE 7 meghajtó egységgel, gyakori használatra, 24 V -os motorral és láncos hajtással, a legfeljebb 7 m 2 felületű, kiegyensúlyozott szekciós ajtókhoz. DO IT GB7VLD Készlet a GLOBE 7 meghajtó egységgel, gyakori használatra, 24 V -os motorral és bordásszíjas hajtással, a legfeljebb 7 m 2 felületű, kiegyensúlyozott szekciós ajtókhoz. DO IT GB10L Készlet a GLOBE 10 meghajtó egységgel, gyakori használatra, 24 V -os motorral és láncos hajtással, a legfeljebb 10 m 2 felületű, kiegyensúlyozott szekciós ajtókhoz. DO IT GB10VLD Készlet a GLOBE 10 meghajtó egységgel, gyakori használatra, 24 V -os motorral és bordásszíjas hajtással, a legfeljebb 10 m 2 felületű, kiegyensúlyozott szekciós ajtókhoz. Kiegészítő egységek GLOBE L Lánchosszabbító készlet (L=1120 mm) GLOBE LV Szíj - hosszabbító készlet (L=1120 mm) GLOBE FM Véghelyzet ütköző támasz 6, ASB1 Külső, huzalműködtetésű kioldó készlet, zárral (L = 900 mm) ASB2 Huzalműködtetésű kioldó készlet (L = 2000 mm) BAT K1 Akkumulátor készlet GLOBE C Adapter az ellensúlyos működtetésű ajtókhoz GLOBE SI GLOBE közbülső megvezető támasz 15, GLOBE SB Huzalműködtetésű kioldó készlet (L = 5000 mm) GLOBE ADAPT Kétszárnyú adapter a kétszárnyú nyíló garázsajtókhoz

34 Globe - Globe D 33

35 Dod Dod Szekcionális kiegyensúlyozott ajtók és tolóajtók automatikája Főbb gyártmányjellemzők Rugalmas, tömör kialakítású, és igen sokféle kiegészítő egységgel ellátott rendszer. Az összeállításnak köszönhetően a Dod tökéletesen kombinálja a tartozékok széles skáláját; ezzel biztosítva a könnyű felszerelést és a váltakozó működési igényekhez történő illeszkedést. A szilárd és tömör szerkezet lehetővé teszi a felszerelést még keskeny és szűk elhelyezési körülmények között is. Dod: gyártmány választék 1 " -os tengelyre Dod 12 Dod 14 Dod 15 Dod 123 Nyomaték 45 Nm 60 Nm 65 Nm 24 Nm Motor fajtája 230 V, egyfázisú 230 V, egyfázisú 400 V, háromfázisú 230 V, egyfázisú Meghajtó tengely fordulatszáma 32 ford/perc 22 ford/perc 32 ford/perc 56 ford/perc huzalos kioldás, az ajtószárny kötéllel mozgatható A rendelhető változatok technikai jellemzői DOD 12 DOD 14 DOD 15 DOD 123 Leírás: elektromechanikus működtető szerkezet szekcionális ajtókhoz és tolóajtókhoz szekcionális ajtókhoz és tolóajtókhoz szekcionális ajtókhoz és tolóajtókhoz tolóajtókhoz, felnyíló ajtókhoz és kétszárnyú ablakokhoz Mozgásút vezérlése forgó végállás kapcsolóval forgó végállás kapcsolóval forgó végállás kapcsolóval forgó végállás kapcsolóval Igénybevételi besorolás 4 - nehéz 4 - nehéz 4 - nehéz 4 - nehéz Üzem hányad S2 = 30 perc S3 = 50 % S2 = 30 perc S3 = 50 % S2 = 30 perc S3 = 50 % S2 = 30 perc S3 = 50 % Hálózati tápfeszültség 230 V~ / 50 Hz 230 V~ / 50 Hz 400 V~ / 50 Hz 230 V~ / 50 Hz Szigetelési osztály 1. osztály 1. osztály 1. osztály 1. osztály Max áramfelvétel 3 A 3 A 1,2 A 3 A Nyomaték 45 Nm 60 Nm 65 Nm 24 Nm Meghajtó tengely fordulatszáma 32 ford / perc 22 ford / perc 32 ford / perc 56 ford / perc Kioldás módja a kézi nyitáshoz húzókötéllel, kézi tekerős fogantyúval húzókötéllel, kézi tekerős fogantyúval húzókötéllel, kézi tekerős fogantyúval húzókötéllel, kézi tekerős fogantyúval Működési hőfoktartomány -20 o C / + 55 o C -20 o C / + 55 o C -20 o C / + 55 o C -20 o C / + 55 o C Védelmi fokozat IP 54 IP 54 IP 54 IP 20 Gyártámy méretek [mm] 135x264x x264x x264x x264x350 Vezérlő egység típusa E1A E1A LOGIC TF E1A 34

36 Fő rendszer funkciók DOD DOD 15 Vezérlő típusa E1A E1TF Leírás: vezérlő egység 1 db 230 V ~ motorhoz, beleintegrált rádióval 1 db 400 V ~ -os, háromfázisú motorhoz Hálózati tápfeszültség 230 V~ / 50 Hz 400 V~ / 50 Hz Motorok száma 1 1 Motor tápellátása 230 V~ / 5A 400 V~ / 6A Kiegészítők tápellátása 24 V= / 0,5 A 24 V= / 0,5 A Villogó lámpa kimenet (3 s -ig jelzi az automatikus zárást) LAPMP, 230 V LAMP H, 24 V Nyitott kapu jelzése (azt mutatja, hogy nincs teljesen zárva a kapu) végállás kapcsolóval végállás kapcsolóval Elővillogó lámpa kimenet Szerelés előkészítés végállás kapcsolóhoz Erő szabályozás ODS obstacle detecting system = akadályérzékelő rendszer (akadály jelenlétekor megállítja a mozgást vagy ellenirányú mozgást eredményez) Nyitási idő beálítása Csak nyitási parancs / Társasházi funkció Részleges nyitási parancs bemenet (DIP-kapcsolóval) (csak távirányítóval) Záró parancs Időzített automatikus zárás Léptető parancs bemenet "Addíg működik, amíg nyomom" parancs Biztonsági leállító egység bemenet Ellenirányban mozgató biztonsági egység bemenet Öntesztelő fukció (az öntesztelős biztonsági egységekhez) NIO Fagyásgátló funkció (lehetővé teszi még alacsony hőmérsékleten is a motor hatásos működését) Üzemi hőfoktartomány -20 o C / + 55 o C -20 o C / + 55 o C Védelmi fokozat IP 55 IP 55 Gyártmány méretek 187x261x x357x120 35

37 270 Dod , DOD 123 Dod Szekcionális kiegyensúlyozott ajtók és tolóajtók automatikája Főbb gyártmány jellemzők Lánckerekes és tengelyes szerelési lehetőség. Rendkívül széles kiegészitő egység választék a különféle működési igények kielégítése érdekében. Modern és kifinomult formájú. Önzáró elektromechanikus meghajtó motor DOD12 Elektromechanikus meghajtómotor 32 ford/perc fordulatszámmal, fokozott igénybevételre, bowdenes kioldóval, 230 V -os motorral DOD14 Elektromechanikus meghajtómotor 22 ford/perc fordulatszámmal, fokozott igénybevételre, bowdenes kioldóval, 230 V -os motorral DOD15 * Elektromechanikus meghajtómotor 22 ford/perc fordulatszámmal, fokozott igénybevételre, bowdenes kioldóval, 400 V -os motorral DOD123 * Elektromechanikus meghajtómotor, fokozott igénybevételre, bowdenes kioldóval, V -os motorral, felerősítő lemezzel (nem önzáró). Kiegészítő egységek DOD TC1 Láncos meghajtás készlete DOD höz DOD RIN1 Láncbővítő készlet DOD T Lámcos meghajtás készlete Z24 fogszámú lánckerékkel DOD C30 Z30 lánckerék 1:1,25 áttétel, külső átmérő: 126 mm DOD C39 Z39 lánckerék 1:1,625 áttétel, külső átmérő: 162 mm DOD C45 Z45 lánckerék 1:1,875 áttétel, külső átmérő: 188 mm DOD C451 Z45 lánckerék 1 " 1/4 -es CAT 1 1/2 " -os lánc, 5 m -es szegmensben (az ár méterenként értendő!) CAT G 1/2 " -os lánc összekötő szem 1,7 400 DOD BR Működtető rúd (elfordulást megakadályozó DEB 04 Kulcsos kézi kioldó (bowdenes) L = 5 m, a távműködtetéshez DOD SBV Függőleges kézi kioldó DOD SBC Láncos kioldó DOD MA Megvezető az 1 " -os csövekhez DOD MA1 Kézi forgatókar H= MN3 Erőátviteli segéddarab a DOD -hoz DOD SBRIN Dod kioldó hajtástovábbító DOD SBP Dod kioldó bővítmény DOD LCG DOD SBC láncos hajtásához bővítmény DOD DK Nyomógomb fel-le-stop TOTMANN (manuális) üzemmódhoz E1A Vezérlő egység 1 motorhoz, 230 V~, 5 A max motor kimenet, beleintegrált rádióval, transzformátoros feszültség -változtatással E1TF Többfunkciós vezérlő egység, három fázis, 400 V~, 6 A max motor kimenet DOD AT Tengelyátalakító adapter az 1" -os tengelyről Φ 40 mm -es tengelyre (HÖRMANN kapukhoz) * Csak külön rendelésre 36

38 37

39 Dod 38

40 39

41 Upper Upper Automatikus sorompók Főbb gyártmányjellemzők Az automatikus sorompókat olyan egybeépített meghajtómotorral szerelték, amelyek biztonságosan és megbízhatóan működtetik a sorompókart, amit erős karok beállításával tartanak mozgásban. A különféle változatok biztonságosak és praktikusan alkalmazhatók; a funkciók széles skálájával rendelhetők, hogy ezzel is minél jobban igazodjanak az eltérő működési igényekhez. Upper: gyártmány választék Automatikus sorompók 2,5 m -ig UP 2E - UP 2EH oldal 3 Automatikus sorompók 8 m -ig UP 8E oldal 5 Automatikus sorompók 4,5 m -ig UP 4E - UP 4EH 3 A rendelhető változatok technikai jellemzői Leírás: sorompók UP 2E UP 2EH UP 4E UP 4EH UP 8E 2,5 m -ig 4,5 m -ig 4,5 m -ig (24 V= motor) (230 V~ motor) (24 V= motor) 2,5 m -ig (230 V~ motor) 8 m -ig (230 V~ motor) Mozgásút vezérlése végállás kapcsolóval enkóderrel végállás kapcsolóval enkóderrel karral Sorompókar max. hossza 2,7 m 2,7 m 4,7 m 4,7 m 8,4 m Átjáró szélesség 2,5 m 2,5 m 4,5 m 4,5 m 8 m Igénybevétel 5 - rendkívül nehéz 5 - rendkívül nehéz 4 - nehéz 5 - rendkívül nehéz 4 - nehéz Üzemi hányad S2 = 60 perc S3 = 60% S2 = 60 perc S3 = 60% S2 = 15 perc = 30% S3 S2 = 60 perc S3 = 60% S2=30 perc S3 = 50% Tápfeszültség 230V~ / 50 Hz 230V~ / 50 Hz 230V~/50 Hz 230V~/50 Hz 230V~ / 50 Hz Szigetelési osztály 1. osztály 1. osztály 1. osztály 1. osztály 1. osztály Motor max áram 1,2 A 1 A 1,2 A 1 A 1,5 A Nyomaték 45 Nm 20 Nm 60 Nm 45 Nm 160 Nm Nyitási sebesség 1,5 s / 90 o 1-3 s / 90 o 3 s / 90 o 2-6 s / 90 o 8 s / 90 o Kioldás a kézi nyitáshoz kulcsos kulcsos kulcsos kulcsos kulcsos Működési hőfoktartomány -20 o C / 55 o C -20 o C / 55 o C -20 o C/+ 55 o C -20 o C/+ 55 o C -20 o C / 55 o C Védelmi fokozat IP 45 IP 45 IP 45 IP 45 IP 45 Méretek 270x245x x245x x245x x245x x380xx1000 Vezérlő egység típusa E1A (beépítve) 73RP (beépítve) E1A (beépítve) 73RU (beépítve) E1A (beépítve) 40
