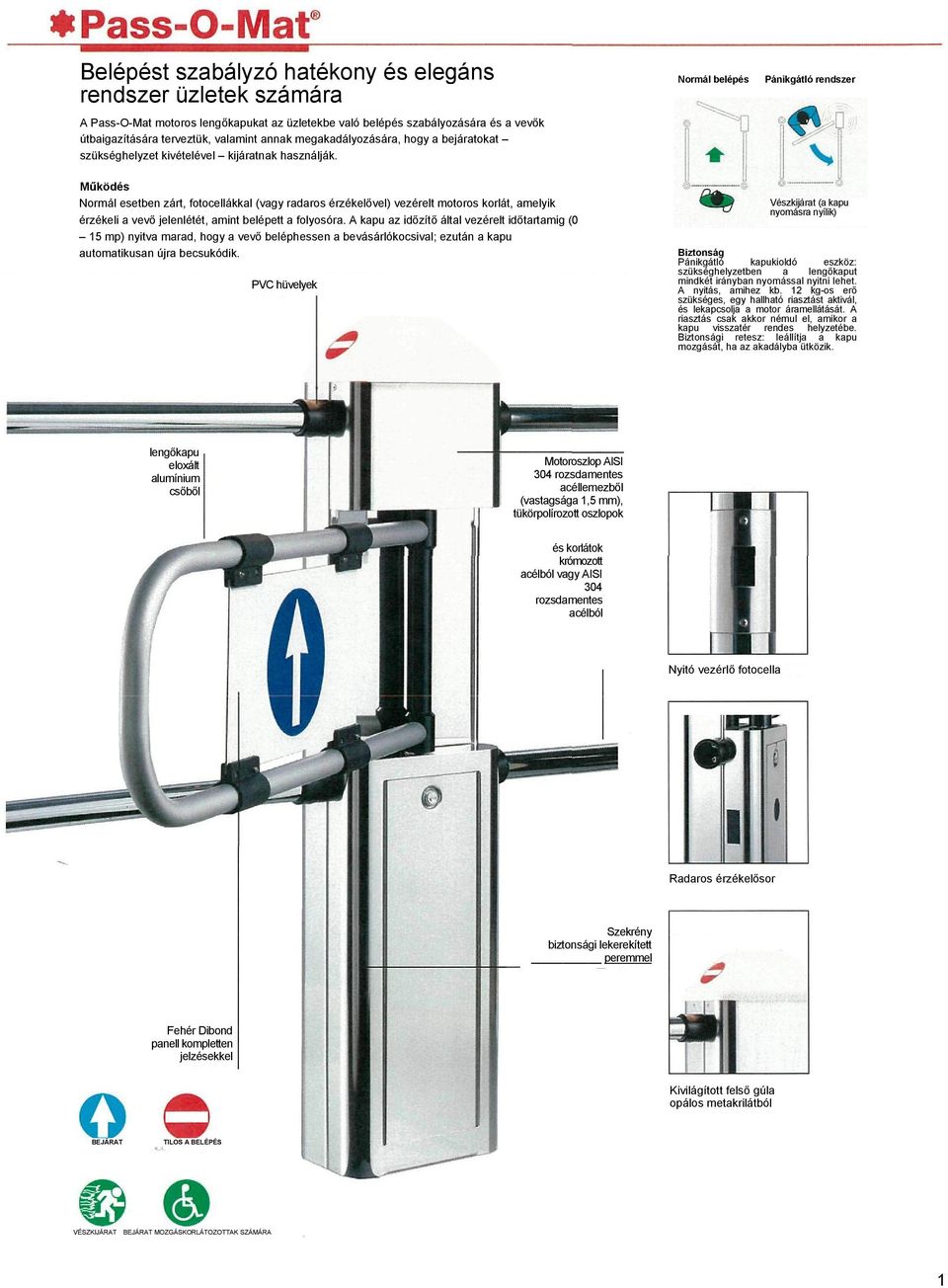

1 Belépést szabályzó hatékony és elegáns rendszer üzletek számára A Pass-O-Mat motoros lengőkapukat az üzletekbe való belépés szabályozására és a vevők útbaigazítására terveztük, valamint annak megakadályozására, hogy a bejáratokat szükséghelyzet kivételével kijáratnak használják. Normál belépés Pánikgátló rendszer Működés Normál esetben zárt, fotocellákkal (vagy radaros érzékelővel) vezérelt motoros korlát, amelyik érzékeli a vevő jelenlétét, amint belépett a folyosóra. A kapu az időzítő által vezérelt időtartamig (0 15 mp) nyitva marad, hogy a vevő beléphessen a bevásárlókocsival; ezután a kapu automatikusan újra becsukódik. PVC hüvelyek Vészkijárat (a kapu nyomásra nyílik) Biztonság Pánikgátló kapukioldó eszköz: szükséghelyzetben a lengőkaput mindkét irányban nyomással nyitni lehet. A nyitás, amihez kb. 12 kg-os erő szükséges, egy hallható riasztást aktivál, és lekapcsolja a motor áramellátását. A riasztás csak akkor némul el, amikor a kapu visszatér rendes helyzetébe. Biztonsági retesz: leállítja a kapu mozgását, ha az akadályba ütközik. lengőkapu eloxált alumínium csőből Motoroszlop AISI 304 rozsdamentes acéllemezből (vastagsága 1,5 mm), tükörpolírozott oszlopok és korlátok krómozott acélból vagy AISI 304 rozsdamentes acélból Nyitó vezérlő fotocella Radaros érzékelősor Szekrény biztonsági lekerekített peremmel Fehér Dibond panell kompletten jelzésekkel Kivilágított felső gúla opálos metakrilátból BEJÁRAT TILOS A BELÉPÉS VÉSZKIJÁRAT BEJÁRAT MOZGÁSKORLÁTOZOTTAK SZÁMÁRA 1

2 CØ - C1 - C2 sorozat Műszaki jellemzők Áramellátás: 220/240VAC/50Hz Állítható nyitási idő Hallható riasztás, ami a pánikgátló eszköz nyitásakor aktiválódik Modulált infravörös fotocellák, melyek az átjáró bejáratánál különleges oszlopokon vannak elhelyezve Felületi visszaverődést érzékelő szenzor (radar), a motoroszlop belsejében Korlát átmérője: 40 x 1,5 mm Oszlop átmérője: 48 x 2 és 60 x 2 mm. Szabványos nyílás (nettó): 90 cm; Legnagyobb elérhető nyitás (kérésre): 120 cm. Opciók CØ modell a szállítás kompletten, távvezérlő panellel együtt történik. CØ dupla modell - a motoroszlopok összekötéséhez kábelcsatornát kell elhelyezni. Modell: CØ jk Modell: C1 jk Modell: C2 jk Rozsdamentes acél 200-GAO Rozsdamentes acél 210-GAO Rozsdamentes acél 220-GAO Krómozott és rozsdamentes acél 210-AAO Krómozott és rozsdamentes acél 220-AAO Modell: CØ bk Modell: C1 bk Modell: C2 bk Rozsdamentes acél 200-GHO Rozsdamentes acél 210-GHO Rozsdamentes acél 220-GHO Krómozott és rozsdamentes acél 210-AHO Krómozott és rozsdamentes acél 220-AHO Modell: CØ dupla Modell: C1 dupla Modell: C2 dupla Rozsdamentes acél 200-GLO Rozsdamentes acél 210-GLO Rozsdamentes acél 220-GLO Krómozott és rozsdamentes acél 210-ALO Krómozott és rozsdamentes acél 220-ALO 2

3 CØ - C1 - C2 sorozat Oldalirányú folyosó Az oldalirányú folyosót több átjárót tartalmazó létesítményben használjuk. A kód a folytonos vonalat tartalmazó rajzra hivatkozik. Modell: C1 jk Modell: C1 bk Rozsdamentes acél 210-HAO Rozsdamentes acél 210-HHO Krómozott és rozsdamentes acél 210-BAO Krómozott és rozsdamentes acél 210-BHO Modell: C2 jk CModel: C2 bk Rozsdamentes acél 220-HAO Rozsdamentes acél 220-HHO Krómozott és rozsdamentes acél 220-BAO Krómozott és rozsdamentes acél 220-BHO Radar, C sorozat A RADAR sorozatot kisméretű helyek belépési problémáinak megoldására alakítottuk ki, és olyan helyzetekre, ahol praktikus vagy tervezési okokból nem lehet fotocellát használni. Modell: CØ Radar jk Modell: CØ Radar bk Rozsdamentes acél 240-GAO Rozsdamentes acél 240-GHO 3

4 Többszörös kapusor A többszörös kapusort azért hoztuk létre, hogy üzletek üzemeltetői számára egy kiegészítő biztonsági szintet nyújtsunk: a korlátok kettős sorozata meggátolja, hogy valaki a folyosót kijáratnak használja, ugyanakkor a vevők számára könnyű bejutást tesz lehetővé az üzletbe. Modell: C1/C2 jk Modell: C1/C2 bk Modell: C1/C2 dupla Rozsdamentes acél 210-KAO Rozsdamentes acél 210-KHO Rozsdamentes acél 210-LLO Krómozott és rozsdamentes acél 210-CAO Krómozott és rozsdamentes acél 210-CHO Krómozott és rozsdamentes acél 210-DLO Többszörös kapusor Oldalirányú folyosó Az oldalirányú folyosó teszi teljessé a többszörös kapu sorozatot. A kód a folytonos vonalat tartalamzó rajzra hivatkozik. Modell: C1/C2 jk Rozsdamentes acél 210-MAO Krómozott és rozsdamentes acél 210-EAO Modell: C1/C2 bk Rozsdamentes acél 210-MHO Krómozott és rozsdamentes acél 210-EHO 4

5 Jogosult belépés Jogosulatlan kilépés Pánikgátl ó Biztonságos mód a vevők üdvözlésére A Pass-O-Mat motoros lengőkapukat az üzletekbe való belépés szabályozására és a vevők eligazítása érdekében terveztük, valamint annak megakadályozására, hogy a bejáratokat kijáratnak használják, kivéve a szükséghelyzeteket. Működés A Pass-O-Mat normál esetben egy nyitott, motoros lengőkapu, ami becsukódik, amikor rossz irányból érkező személy belépését észlelik a fotocellák (lásd az ábrát). Ezt egy hallható riasztás kíséri. A riasztás kikapcsol, amint a személy visszalép, vagy egy előre meghatározott időszak elteltével (melyet rendeléskor kell meghatározni). A kilépést a kapu automatikus bezáródása tiltja. Vészkijárat (a kapu nyomásra nyílik) PVC hüvelyek Biztonság Pánikgátló kapukioldó eszköz: szükséghelyzetben a lengőkaput mindkét irányban nyomással nyitni lehet. Ez a lépés, amihez kb. 12 kg-os erő szükséges, egy hallható riasztást aktivál, és lekapcsolja a motor áramellátását. A riasztás csak akkor némul el, amikor a kapu visszatér rendes helyzetébe. Biztonsági retesz: leállítja a kapu mozgását, ha az akadályba ütközik. motoroszlop AJSI304 rozsdamentes acéllemezből (vastagsága 1,5 mm), tükörpolírozott oszlopok és korlátok krómozott acél vagy rozsdamentes acélból AISI304 A fotocella részletei fotocella Fotocella oszlop szekrény biztonsági lekerekített peremmel a kapu eloxált alumínium cső világító gúla felül opálos metilakrilátból 5

6 Műszaki jellemzők Áramellátás: 220/240VAC/50Hz Hallható riasztás aktiválódik jogosulatlan áthaladásnál Modulált infravörös fotocellák, különleges oszlopban elhelyezve a folyosó kijáratánál és a motoroszlopban Korlát átmérője: 40 x 1,5 mm. Oszlop átmérője: 48 x 2 és 60x2 x mm. Szabványos nyílás (nettó): 90 cm; Legnagyobb elérhető nyitás (kérésre): 120 cm. Dupla modell az SA motoroszlopok összekötéséhez kábelcsatornát kell elhelyezni. Modell: SA jk Modell: SA bk Modell: SA dupla Rozsdamentes acél 230-GAO Rozsdamentes acél 230-GHO Rozsdamentes acél 230-LLO Krómozott és rozsdamentes acél 230-AAO Krómozott és rozsdamentes acél 230-AHO Krómozott és rozsdamentes acél 230-DLO Oldalsó folyosó Az oldalsó folyosó teszi az SA sorozatot teljessé. A kód a folytonos vonalat tartalamzó rajzra hivatkozik. Modell: SA jk Modell: SA bk Rozsdamentes acél 230-HAO Rozsdamentes acél 230-HH O Krómozott és rozsdamentes acél 230-BAO Krómozott és rozsdamentes acél 230-BHO 6
