1 Padlóajtócsukók DORMA BTS 75 V BTS 80 BTS 84

2 DORMA BTS 75 V DORMA BTS 80 DORMA BTS 84 Padlóajtócsukók DORMA padlóajtócsukók biztosított mino " ségben Adatok és jellemzo " k BTS75V BTS 80 BTS 84 1) A különlegesen magas és nehéz, valamint a folyamatosan ero " s szélnyomással szemben csukódó ajtók esetében eggyel nagyobb csukóero " vel rendelkezo " ajtócsukót kell választani. 2) A tu " z- és füstgátló ajtókhoz alkalmas padlóajtócsukókat ld. külön prospektusban. Csukóero " EN EN 4 EN 6 EN Fokozatmentesen állítható csukóero " EN 1-4 Általános ajtók 1950 mm 2 2 és kifelé nyíló kültéri ajtók 1) 1100 mm mm 2 Tu " z- és füstgátló ajtók 2) Azonos típus jobbos és balos ajtóknál, valamint lengo " ajtóknál Szeleppel fokozatmentesen beállítható csukási sebesség Mechanikus nyitásfékezés Beállítható hidraulikus rögzítés Rögzítés 090 -os " " ajtónyitási szög esetén 105 -os " " Szeleppel fokozatmentesen beállítható csukáskésleltetés (alternatívaként rögzítésként is aktiválható) Súly (kg),0 7,1 7,1 7,1 5,0 Méretek (mm) Hossz Szélesség Magasság DIN (MSZ) EN 1154 szerint engedélyezett ajtócsukó Igen Nem " Opció 2 BTS 75 V/80/84 H

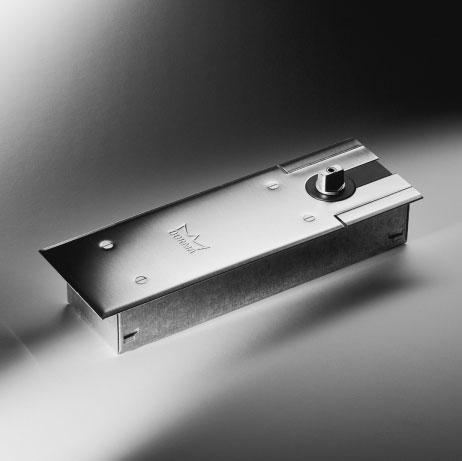

3 Padlóajtócsukó Fokozatmentesen állítható csukóero ". Legyen szó normál, vékony vagy széles, jobbos, balos, nyíló- vagy lengo " ajtóról, a DORMA BTS 75 V esetében a kívánt csukóero " most a helyszínen egy csavarral egyszeru " en beállítható. A robusztus felépítésu " DORMA BTS 75 V és szilárd kivitelezésu " DORMA BTS 75 V ajtócsukó bármilyen, 120 kg-nál nem nehezebb, illetve 1100 mmnél nem szélesebb ajtóhoz megfelelo ". Funkcióinak széles skálája nagyfokú használati értéket, kényelmet és biztonságot garantál Teljesen elleno" rzött csukás beállítható sebességgel a os, illetve a os tartományokban. 2 Mechanikus nyitásfékezés Rögzítés 90 -os vagy 105 -os nyitási szögnél. Padlóajtócsukó DORMA BTS 80 Sok széria szerinti extrával. Azon jellemzo " inek köszönheto " en, amelyek csak egy átfogó fejlesztési, tervezési és gyártási knowhow alapján valósíthatók meg, a DORMA BTS 80 gyakorlatilag valamennyi ajtóméret és -típus esetén alkalmazható. Az egyedileg aktiválható funkciók által a legkülönbözo " bb igényeket is kielégíti, mindezt a kiváló mino " ség által biztosított legnagyobb megbízhatósággal Teljesen elleno " rzött csukás beállítható sebességgel 2 Rögzítési tartomány, illetve csukáskésleltetési tartomány (kb ) Beállítási tartomány a rögzítés kezdete, illetve a csukáskésleltetés vége (kb ) 4 Mechanikus nyitásfékezés 4 Padlóajtócsukó DORMA BTS 84 A gazdaságos megoldás lengo " ajtókhoz. A DORMA BTS 84 a lengo " ajtók ajtócsukóival szemben támasztott speciális igényekhez igazodik, különlegesen lapos formája és az ebbo " l adódó optimális beépítési leheto " ségek meggyo " zo " ek. A csukási sebesség két tartományban állítható, a megfelelo " csukóero " vel rendelkezo " típust választva a BTS 84 gyakorlatilag valamennyi követelménynek megfelel. Megbízható mu " ködését a biztosított mino " ség garantálja Elso " beállítható csukási tartomány (10 0 ) 2 Második beállítható csukási tartomány (10 kb. 20 ) Tartós rögzítés 90 -os szögben (választható) 4 Tartós rögzítés 105 -os szögben (választható) BTS 75 V/80/84 H

4 DORMA BTS 75 V Padlóajtócsukó DORMA BTS 75V Kiírási szöveg Univerzális padlóajtócsukó fokozatmentesen állítható csukóero " vel, MSZ EN 1154 szerint engedélyezve, EN 1-4 csukóero " vel, 4-es korrózióvédelmi osztály, jobbos, balos és lengo " ajtókhoz egyaránt, csukóhatás kb tól. Teljesen elleno " rzött, hidraulikus csukási folyamat, két egymástól független tartományon belül beállítható csukási sebesség, valamint nyitásfékezés. A padlóajtócsukón elhelyezett fedo " laprögzítéssel. Speciális kivitel ( Rögzítés 90 -os szögben ( Rögzítés 105 -os szögben 1 Csavar a csukóero " beállításához 2 Szelep a csukási sebesség beállításához Szelep a csukási sebesség beállításához Választható tengely 2 1 Tartozékok ( Tengely ( Standard (.mm -rel meghoszszabbított ( Különleges kivitel. ( Univerzális fedo " lap 1,5 mm vastag ( Rozsdamentes acél ( Szálcsiszolt réz Univerzális alkalmazás. Tartozékok. lengo " ajtóknál. nyílóajtóknál ( Kiönto " anyag Gyártmány DORMA BTS 75 V BTS75V BTS75V/90 BTS75V/105 Felhasználás lengo " ajtóknál Kivágás balos ajtóknál Kivágás jobbos ajtóknál Univerzális fedo " lap Az elo " re kivágott sarokrészek segítségével az univerzális fedo " lap a balos és jobbos ajtóknál egyaránt használható, míg lengo " ajtóknál kivágás nélkül szerelheto ". Az univerzális 25 fedo " lap igény szerint rozsdamentes acél vagy szálcsiszolt réz kivitelben is megrendelheto " (anyagvastagság 1,5 mm). DORMA 200 kiönto " anyag A csukótest és a cementdoboz közötti üregek kitöltésére, a nedvesség bejutásának megakadályozására (a VOB szerint többek között nedves helyiségekben elo " írás). Z 8 Tengelyek A kicserélheto " tengelyek segítségével a padlójáték szükség szerint (küszöbös ajtóknál, szo " nyeggel borított padlónál stb.) növelheto ". Különleges kivitel igény szerint: pl. lapos tengely -kal elfordítva, négyzetes tengely és normál tengely nem DORMA specifikus tartozékokhoz. X Z 8 X Z A tengely szükséges meghosszabbításának kiszámítása = X padlójáték (standard: 8 mm) Elleno " rzés céljából: Gyu " ru " magassága Z mm = Tengely meghosszabbítása 4 BTS 75 V/80/84 H

5 DORMA BTS 80 Padlóajtócsukó DORMA BTS 80 Kiírási szöveg Univerzális padlóajtócsukó 00 kg-nál nem nehezebb balos, jobbos és lengo " ajtókhoz, MSZ EN 1154 szerint engedélyezve. Teljesen elleno " rzött, hidraulikus csukási folyamat kb tól, valamint beépített nyomáskiegyenlítés tartós, fokozatmentes, ho " ingadozásoktól független rögzítés 75 és 180 közötti ajtónyitásnál (beállítható). Fokozatmentesen beállítható rögzítéskezdettel, csukáskésleltetéssel (a késleltetés vége 75 és 105 között beállítható) és nyitásfékezéssel. Cementdobozzal és kicserélheto " tengellyel. Nagyság ( EN ( EN 4 ( EN Szelep a csukási sebesség beállításához 2 Szelep a rögzítés, illetve a csukáskésleltetés aktiválásához Csavar a rögzítési tartomány kezdetének, illetve a csukáskésleltetési tartomány végének beállításához Univerzális alkalmazás Tartozékok ( Tengely ( Standard (.mm -rel meghoszszabbított ( Különleges kivitel. Tartozékok. lengo " ajtóknál. nyílóajtóknál ( Univerzális fedo " lap 1,5 mm vastag ( Rozsdamentes acél ( Szálcsiszolt réz ( Kiönto " anyag Felhasználás lengo " ajtóknál Kivágás balos ajtóknál Kivágás jobbos ajtóknál Gyártmány DORMA BTS 80 BTS80/ BTS80/4 BTS80/6 Univerzális fedo " lap Az elo " re kivágott sarokrészek egyszeru " eltávolításával az univerzális fedo " lap a balos és jobbos ajtóknál egyaránt használható, míg lengo " ajtóknál kivágás nélkül szerelheto ". Az univerzális fedo " lap igény szerint rozsdamentes acél vagy szálcsiszolt réz kivitelben is megrendelheto " (anyagvastagság 1,5 mm). DORMA 200 kiönto " anyag A csukótest és a cementdoboz közötti üregek kitöltésére, a nedvesség bejutásának megakadályozására (a VOB szerint többek között nedves helyiségekben elo " írás). 25 Z 8 Tengelyek A kicserélheto " tengelyek segítségével a padlójáték szükség szerint (küszöbös ajtóknál, szo " nyeggel borított padlónál stb.) növelheto ". Különleges kivitel igény szerint: pl. lapos tengely -kal elfordítva, négyzetes tengely és normál tengely nem DORMA specifikus tartozékokhoz. X Z 8 X Z A tengely szükséges meghosszabbításának kiszámítása = X padlójáték (standard: 8 mm) Elleno " rzés céljából: Gyu " ru " magassága Z mm = Tengely meghosszabbítása BTS 75 V/80/84 H 5

6 DORMA BTS 84 Padlóajtócsukó DORMA BTS 84 Kiírási szöveg Padlóajtócsukó lengo " ajtókhoz, teljesen elleno " rzött, hidraulikus csukóhatás kb. 10 -tól, MSZ EN 1154 szerint engedélyezve. Cementdobozzal és kicserélheto " tengellyel. Speciális kivitel ( Rögzítés 90 -os szögben ( Rögzítés 105 -os szögben Tartozékok ( Tengely ( Standard (.mm -rel meghoszszabbított ( Különleges kivitel. 1 Szelep a csukási sebesség beállításához Szelep a csukási sebesség növeléséhez ( Univerzális fedo " lap 1,5 mm vastag ( Rozsdamentes acél ( Szálcsiszolt réz ( Kiönto " anyag Gyártmány DORMA BTS 84 Tartozékok BTS84/ Z 10 0,5 Univerzális fedo " lap Igény szerint rozsdamentes acél vagy szálcsiszolt réz. A tengely szükséges meghosszabbításának kiszámítása = X padlójáték (standard: 8 mm) Elleno " rzés céljából: Gyu " ru " magassága Z mm = Tengely meghosszabbítása DORMA 200 kiönto " anyag A csukótest és a cementdoboz közötti üregek kitöltésére, a nedvesség bejutásának megakadályozására (a VOB szerint többek között nedves helyiségekben elo " írás). 25 X Z 8 Tengelyek A kicserélheto " tengelyek segítségével a padlójáték szükség szerint (küszöbös ajtóknál, szo " nyeggel borított padlónál stb.) növelheto ". Különleges kivitel igény szerint: pl. lapos tengely -kal elfordítva, négyzetes tengely és normál tengely nem DORMA specifikus tartozékokhoz. 6 BTS 75 V/80/84 H

7 DORMA BTS 75 V DORMA BTS 80 DORMA BTS 84 Padlóajtócsukók Termékválaszték és tartozékok Padlóajtócsukó Padlóajtócsukó Meghosszabbított tengely* (meghosszabbítás mm-ben) Univerzális fedo " lap Kiönto " - cementdobozzal cementdobozzal, 0 5 7,5 1012, anyag és standard tengely nélkül Rozsda- Szálcsiszolt 200 tengellyel mentes réz 0,5 kg acél BTS 75 V Ero " nagyság: EN 1 4 Ero " nagyság: EN 1 4 # # # # # # # # # # # # # # Ero " nagyság: EN 1 4 Ero " nagyság: EN 1 4 Rögzítés 90 -os Rögzítés 90 -os # # # # # # # # # # # # # # # # # szögben szögben Ero " nagyság: EN 1 4 Ero " nagyság: EN 1 4 Rögzítés 105 -os Rögzítés 105 -os # # # # # # # # # # # # # # szögben szögben BTS 80 EN EN EN 4 EN EN 6 EN BTS normal # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # EN # # # # # # # # # # # # # # Rögzítés 90 -os EN # # # # # # # # # # # # # # # # # # = tartozék *Különleges kivitel igény szerint: pl. lapos tengely -kal elfordítva, négyzetes tengely és normál tengely nem DORMA specifikus tartozékokhoz. BTS 75 V/80/84 H 7

8 Padlóajtócsukótartozékok Alumínium nyílóajtók Alumínium nyílóajtókhoz Könnyu " fém (LM) alsó ajtókar 2 A különbözo " rendszerek síkban csukódó nyílóajtóihoz mm-es ajtószélességig, 120 kg-os súlyig 2 Balos és jobbos ajtókhoz egyaránt 2 Egyszeru " szerelés nincs szükség marási munkákra, csak négy fúrásra 2 Gyors rögzítés ékeléssel 2 Robusztus és biztos kapcsolat az alátétlemezen és a merevíto " szögvason keresztül 2 Az ajtócsukó lapos tengelyéhez ero " s, nagy teherbírású kapcsolódás préselt acélbetéttel Szerelési példa DORMA LM-ajtópánt, 6 mm és DORMA LM-alsó ajtókar DORMA BTS ajtócsukóval (alternatívaként DORMA ajtócsapágy). DORMA LM-alsó ajtókar Cikkszám: 7459 Ezüst (EV 1, Euras C-0): Rendelési szám: Nr Igény esetén különleges színek DORMA LM-alsó ajtókar Cikkszám: 7459 B Ezüst (EV 1, Euras C-0): Rendelési szám: Nr Különleges színekben is lehetséges ( ) = Méret 7459 B 8 BTS 75 V/80/84 H

9 Fúrósablon LM-ajtópántokhoz Normál pántokhoz (Ø 9mm), IK-pántokhoz (Ø 11mm), valamint két- és háromrészes pántokhoz; x és y méretek vagy profilrendszer megadásával. Fúrósablonok Univerzális fúrósablon LMalsó ajtókarhoz Cikkszám: 7459 L A különbözo " profilrendszerekhez igazítható; normál ajtókhoz (Ø 9mm), ho " szigetelo " ajtókhoz kívülro " l szerelve (Ø 11mm). Standard kivitel: Rendelési szám: B változat: Rendelési szám: Univerzális fúrósablon LMalsó ajtókarhoz, közvetlen felcsavarozásra Cikkszám: 7459 L/D A különbözo " profilrendszerekhez igazítható, közvetlen rögzítésre; normál ajtókhoz (Ø 9mm), ho " szigetelo " ajtókhoz kívülro " l szerelve (Ø 11mm). Standard kivitel: Rendelési szám: B változat: Rendelési szám: Beépített alsó ajtókar Cikkszám: 7456/1 Acél présöntvény; a különbözo " profilrendszerekhez igazítható, balos és jobbos ajtókhoz egyaránt. Rendelési szám: Acél alsó ajtókar Takarósapkák Ld. 10. és 11. oldal Cikkszám: 8081/2 és 7481/2. BTS 75 V/80/84 H 9

10 Padlóajtócsukótartozékok Fa nyílóajtók Síkban csukódó fa nyílóajtókhoz Ketto " s ajtókar Cikkszám: 7411 K/56 Horganyzott acél; excentercsapokkal és mu " anyag excenterhüvelyekkel az ajtó beépített állapotban történo " beállításához (± 2 mm-es igazítás); balos és jobbos ajtókhoz egyaránt. Cikkszám: Alsó ajtókar Cikkszám: 7411/56 Horganyzott acél présöntvény. Cikkszám: Alsó ajtókar fedo " lapja Cikkszám: 742 Rozsdamentes acél Rendelési szám: Takarósapkák Ketto " s ajtókarhoz és alsó ajtókarhoz Kivitel Takarósapkák rendelési száma Felso " ketto " s ajtókarhoz, Alsó ajtókarhoz, kétrészes egyrészes Balos ajtóhoz Jobbos ajtóhoz Alumínium kokillaöntvény Cikkszám: 748/7481 Eloxálható Ezüst (EV 1, Euras C-0) LM-ajtópántok rögzíto " egységgel síkban csukódó fa ajtókhoz Forgáspont Cikkszám távolsága mm-ben 6 A A A BTS 75 V/80/84 H

11 Átlapolt fa nyílóajtókhoz Ketto " s ajtókar Cikkszám: 7411 K/46 Horganyzott acél; excentercsapokkal és mu " anyag excenterhüvelyekkel az ajtó beépített állapotban történo " beállításához (±2 mm-es igazítás); Balos ajtókhoz: Rendelési szám: Jobbos ajtókhoz: Rendelési szám: Alsó ajtókar Cikkszám: 7411/46 Horganyzott acél présöntvény. Rendelési szám: Alsó ajtókar fedo " lapja Cikkszám: 742 Rozsdamentes acél Rendelési szám: Takarósapkák Ketto " s ajtókarhoz és alsó ajtókarhoz Kivitel A takarósapkák rendelési száma kétrészes ketto " s egyrészes alsó ajtókarhoz ajtókarhoz balos ajtók jobbos ajtók balos ajtók jobbos ajtók Alumínium kokillaöntvény Cikkszám: 748/7481 Ezüst (EV 1, Euras C-0) LM-ajtópántok rögzíto " egységgel átlapolt fa ajtókhoz Rendelési szám: ld. LM-pántok külön prospektusában Fúrósablon síkban csukódó és átlapolt ajtókhoz x méret = 50,5 mm, y méret = mm BTS 75 V/80/84 H 11

12 Padlóajtócsukótartozékok Acél nyílóajtók Acél nyílóajtókhoz Ráhegesztéshez Ketto " s ajtókar Cikkszám: 741 K Acél, alapozóval kezelt; excentercsapokkal és mu " anyag excenterhüvelyekkel az ajtó beépített állapotban történo " beállításához (±2 mm-es igazítás); balos és jobbos ajtókhoz egyaránt. Rendelési szám: Alsó ajtókar Cikkszám: 741 Acél présöntvény, alapozóval kezelt. Rendelési szám: Alsó ajtókar fedo " korongja Cikkszám 742 Rozsdamentes acél Rendelési szám: Behegesztéshez Ketto " s ajtókar Cikkszám: 7441 K Acél, alapozóval kezelt; excentercsapokkal és mu " anyag excenterhüvelyekkel az ajtó beépített állapotban történo " beállításához (±2 mm-es igazítás); balos és jobbos ajtókhoz egyaránt. Rendelési szám: Alsó ajtókar Cikkszám: 7441 Acél présöntvény, alapozóval kezelt. Rendelési szám: Takarósapkák Ld. 10. és 11. oldal Cikkszám: 8081/2 és 7481/2 Hegesztési tengelycsap Cikkszám: 7412 Rendelési szám ( ) = TS BTS 75 V/80/84 H

13 DORMA tartozékok Csapágyak Csapágyak Forgócsapágy Forgócsapágy Cikkszám: 7471 K 1) Golyóscsapággyal, teherbírás max. 200 kg. Rendelési szám: Fedo " lap 7471 K/AX Cikkszám: AX Ferde golyóscsapággyal, teherbírás max. 00 kg. Rendelési szám: Forgócsapágy Forgócsapágy Cikkszám: 7475 AX Ferde golyóscsapággyal, teherbírás max. 00 kg. Rendelési szám: Rozsdamentes acél kivitelben is megrendelheto ". Cikkszám: 8560 GE. Rendelési szám: Kiveto " pánt Kiveto " pánt Cikkszám: 7472 K Golyóscsapággyal, teherbírás max. 200 kg, és 741-es alsó ajtókarral (ld. 12. oldal); áthelyezéssel balos és jobbos ajtókhoz egyaránt Rendelési szám: Kiveto " pánt Kiveto " pánt Cikkszám: 7472 M Elhelyezheto " középso " és felso " pántként; excentercsapokkal és mu " anyag excenterhüvelyekkel az ajtó beépített állapotban történo " beállításához (± 2 mm-es igazítás); áthelyezéssel balos és jobbos ajtókhoz egyaránt. Rendelési szám: Kiveto " pánt Kiveto " pánt Cikkszám: 7474 K 1) Golyóscsapággyal, teherbírás max. 200 kg, és ráhegesztett merevíto " lemezzel. Balos ajtó: Rendelési szám: Jobbos ajtó: Rendelési szám: Igény esetén AX kivitel 1) 5 mm-es szakaszokkal meghosszabbított tengellyel is megrendelheto " max. 50 mm-ig. Csavarozott kiveto " pánt Csavarozott kiveto " pánt Cikkszám: 747 K 1) Golyóscsapággyal, teherbírás max. 200 kg, és különálló merevíto " lemezzel. Fa, acél és alumínium ajtókhoz. Balos ajtó: Rendelési szám: Jobbos ajtó: Rendelési szám: Csavarozott kiveto " pánt Cikkszám: AX Ferde golyóscsapággyal, teherbírás max. 00 kg. Rendelési szám: BTS 75 V/80/84 H 1

14 Padlóajtócsukótartozékok Lengo " ajtók Acél, alumínium és fa lengo " ajtókhoz Állítható felso " forgáspont vasalat (komplett) Cikkszám: 8062 Présöntött Rendelési szám: Cikkszám: 8066 Acél Rendelési szám: Részei: felso " rész állítható csapokkal max. 20 mm-es távolság áthidalására és alsórész tu " görgo " s csapággyal; lapos kiképzése miatt nincs szükség az alapul szolgáló profil kimarására. Nagyobb távolságok áthidalására a felso " pánt 10 mm-rel vagy 20 mm-rel meghosszabbított csapokkal is megrendelheto ". Fedo " lap: Cikkszám: 8064 Rendelési szám: Nemesacél Rendelési szám: EV 1 (C-0) rozsdamentes nemesacél, alumínium fényes és EV 1 (Euras C-0) Állítható felso " forgáspont vasalat Részei: felso " rész állítható csapokkal max. 20 mm-es távolság áthidalására és alsórész (A vagy B) különleges ajtószerkezeteknél. Nagyobb távolságok áthidalására a felso " pánt 10 mm-rel vagy 20 mm-rel meghosszabbított csapokkal is megrendelheto ". Felso " rész 8062/8067 Fedo " lap 8064 Alsórész 8062 Alsórész 8067 Rendelési szám: Rácsavarozható szögvas Rendelési szám Felso " rész 8066/7461* Fedo " lap 8064 Alsórész 8066 Alsórész7461 A Rendelési szám: * Az A 7461-es és B 746- as alsórészekhez a 7461-es felso " részt kell 1 mm átméro " ju " csapokkal használni. Rendelési szám: Alsórész 746 B Rendelési szám: BTS 75 V/80/84 H

15 Beépítési példák Alumínium ajtóknál Felso " forgáspont 8062 Alsó tartókarok Univerzális alsó tartókar Cikkszám: 7422 Horganyzott acél présöntvény; a különbözo " profilrendszerekhez igazítható. Rendelési szám: X = min. 51 mm Acél ajtóknál Felso " forgáspont 8067 Alsó tartókar Cikkszám: 8021 Horganyzott acél; max. 100 kg-os ajtókhoz. Rendelési szám: X = min. 51 mm Alsó tartókar Cikkszám: 7421 Horganyzott acél présöntvény. Rendelési szám: Fa ajtóknál Felso " forgáspont 8066 Példák alsó tartókarok beépítésére X = min. 51 mm Acél ajtóknál Felso " forgáspont 7461 Alsó tartókar 8021 Alsó tartókar 7421 Alsó tartókar 7421 marással marás nélkül X = min. 51 mm Alsó tartókar 7422 Alsó tartókar 8021 Alsó tartókar 7421 BTS 75 V/80/84 H 15

16 BTS 80 BTS 75 V Floor Springs

17 BTS 80 / BTS 75 V Floor Springs Universal application, individual functions and assured quality Whether standard, narrow or wide, whether LH, RH, or single or double action BTS 80 and BTS 75 V door springs are designed for all types of door. A comprehensive program of accessories ensures that they can be used successfully with a wide variety of door constructions and floor coverings. Plus points For the trade Reduced stock requirements because of separate, interchangeable spindles. Slim product range offering all key functions. For the installer Suitable for installation with LH or RH single and double action doors. Interchangeable spindles enable easy adaptation to structural conditions even when retrofitted. Thanks to a wide range of functions, which can be individually selected to suit different requirements, BTS 80 and BTS 75 V floor springs offer maximum reliability and quality. Certified to ISO For the architect/specifier Concealed installation for maximum visual elegance. All essential functions provided. Proven, robust design capable of withstanding leaf weights of up to 00 kg (BTS 80). For the user Constant, temperatureindependent closing cycle. Highly efficient mechanism gives maximum user convenience. Data and features BTS 80 BTS 75 V Spring strength (EN) Spring strength adjustment Standard and external doors 1) 950 mm 1100 mm 1400 mm For fire and smoke check doors Max. leaf weight (kg) Non-handed, suitable for single and double action doors Closing speed adjustable by valve Backcheck, mechanical Delayed action adjustable by valve (selectable alternative to the hold-open feature) Hold-open Adjustable Fixed 90 Fixed 105 Coverplate secured to cement box floor spring Weight in kg Dimensions in mm Length Overall depth Height Floor spring tested to EN 1154 mark for building products (products with factory-fitted hold-open do not carry a mark) yes no 1) For particularly heavy doors and doors which have to close against wind resistance, we recommend the DORMA BTS 80. BTS 80 BTS 75 V DORMA

18 BTS 80 / BTS 75 V Floor Springs Application and Installation LH RH Double action door Single action door Application for LH offset pivoted door Application for RH offset pivoted door Accessories BTS Universal cover plate Adaptable to right or left hand single action applica tions by simply snapping off the appropriate pre-blanked corner sections. For double action doors, the corner sections remain in place. The universal cover plate is available in stainless steel or satin brass (material thickness 1.5 mm). 1, BTS 75 V ,5 79 Spindles Z Ø 25 X Z 8 A range of interchangeable spindles is available to provide greater floor clearance if required (e.g. doors with thresholds, carpeted floors etc). Special spindles available on application: e.g. with flat face profile and offset or square section; spindles for non- DORMA-specific accessories are also available. Calculating the necessary length of spindle extension: Extension = X Floor clearance (normally 8 mm) Collar height Z of the extended spindle inserts = Spindle extension length + mm (collar height of the standard spindle insert) DORMA 200 sealing compound For filling cavities between the floor spring body and the cement box to protect against moisture penetration. Information about other accessories such as door straps and top centres can be found in the Accessories for DORMA BTS Floor Springs leaflet DORMA

19 BTS 80 / BTS 75 V Floor Springs Standard equipment and accessories BTS 80 Floor spring BTS 75 V Floor spring Spindles Sealing compound, 200 normal Extended spindle inserts (extension in mm) 5 7, , kg Including cement box and standard spindle EN EN 14 Z Z Z Z Z Z Z Z Z Z Z Z Z Z EN 4 EN 14 with hold-open at 90 Z Z Z Z Z Z Z Z Z Z Z Z Z Z EN 6 EN 14 with hold-open at 105 Z Z Z Z Z Z Z Z Z Z Z Z Z Z Including cement box without spindle EN EN 14 Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z EN 4 EN 14 with hold-open at 90 Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z EN 6 EN 14 with hold-open at 105 Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Universal cover plate Stainless steel Satin brass Z Floor spring with spindle Z Accessories SPECIFICATION TEXT BTS 80 Universal non-handed floor spring conforming to DIN EN 1154 for single and double action doors up to max. 00 kg leaf weight. With adjustable closing speed and closing action from approx. 175, with hydraulically fully controlled closing cycle and backcheck. With integral pressure compensation feature for temperature-independent hold-open between 75 and 175 (removable). With adjustable hold-open start point and delayed action (end of delayed action range adjustable between 75 and 105 ). Including cement box. Size YYEN YYEN 4 YYEN 6 Accessories YYSpindle YYstandard Y Y. mm extension YYspecial model. YYUniversal cover plate (1.5 mm thick) YYstainless steel YYsatin brass YYSealing compound Make DORMA BTS 80 BTS 75 V Universal floor spring conforming to DIN EN 1154, non-handed unit suitable for LH and RH single and double action doors up to 120 kg leaf weight, with adjustable spring strength (size EN 1 4) and closing speed, with closing action operational from approx Featuring hydraulically fully controlled closing cycle and backcheck. Including cement box. Models YYWith spindle YYWithout spindle YYFixed hold-open at 90 YYFixed hold-open at 105 Accessories YYSpindle YYstandard Y Y. mm extension YYspecial model. YYUniversal cover plate (1.5 mm thick) YYstainless steel YYsatin brass YYSealing compound Make DORMA BTS 75 V DORMA 4

20 BTS 80 / BTS 75 V Floor Springs STANDARD AND OPTIONAL FUNCTIONS BTS Adjustable closing speed 2 Hold-open range or delayed action range Adjustment range point at which hold-open begins, or end of delayed action range (approx. 75 to 105 ). 4 Mechanical backcheck (from approx. 80 ) Hydraulic hold-open The integrated hold-open function allows the door to be held open at any angle between 75 and 175. The angle at which the hold-open function begins can be adjusted in the range of 75 to 105. Backcheck The integrated mechanical backcheck function protects the wall and door from damage caused by excessively vigorous opening. Delayed action The delayed action function slows the door closing speed, thereby allowing disabled persons, mothers with pushchairs, staff with trolleys or hospital gurneys etc. to pass through the door without problem. BTS 75 V 2 1 Adjustable closing speed in the range Adjustable closing speed in the range Mechanical backcheck (from approx. 70 ). 4 Fixed hold-open at 90 or 105 (option). 5 Adjustable spring strength (EN 14) Closing speed With two independently adjustable closing ranges ( and 15 0 ) the DORMA BTS 75 V is ideally adaptable to different structural conditions. Backcheck The integrated mechanical backcheck function protects the wall and door from damage caused by excessively vigorous opening. Fixed hold-open (option) With the fixed hold-open function the door can be held open at an angle of 90 or 105, depending on model. Not suitable for use on Fire doors The DORMA BTS 75 V is CERTIFIRE approved (Certificate No. 127) for door types ITT 60 and IMM, IMN 240. DORMA 5

21 DORMA GmbH + Co. KG DORMA Platz EnnEPEtAl GERMAny Phone Fax WN , 07/1, BTS 80/75 V, GB, x. DMS. xx/1 Subject to change without notice

22 bts 84 Floor Spring

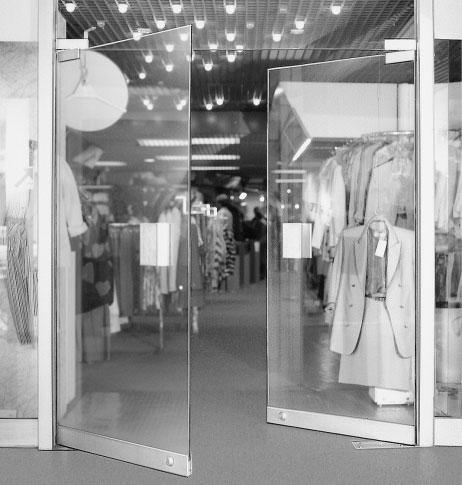

23 BTS 84 Floor spring The economic double action floor spring Special shallow design optional hold-open. The DORMA BTS 84 is a double action floor spring which has been specially developed for the aluminium and toughened glass door industries. This unit is intended to complement our internationally acclaimed RTS concealed overhead door closer by giving the shop fitting industry the option of a DORMA quality floor spring designed for their particular purpose. The BTS 84 has many of the features of the other DORMA BTS closers with the addition of reduced depth and an array of accessories designed for the aluminium door fabricator and toughened glass door manufacturer. Certified to ISO Technical Data BTS 84 Spring strength EN 2 EN EN 4 Standard up 1) 2) and external doors to 850 mm 950 mm 1100 mm Closing speed variable by valve adjustment Backcheck Delayed action Hold-open point 90 Weight in kg, approx. 5.0 Dimensions in mm Length Width Height Door closer tested to EN 1154 Plus points For the trade Outstanding value for money. Also available with stronger and weaker springs for special requirements. For the installer Easy installation thanks to shallow design. Easy to adapt to individual requirements with dual valve control 10 to 0 and 10 to 20. Interchangeable spindle inserts available to suit site conditions. For the architect/specifier Concealed unit for invisible installation. Minimum floor recess dimension. Proven, robust unit for door weights up to 100 kg. For the user Thermoconstant smooth operation. High mechanical efficiency for easy door opening. Optional single point hold-open mark for building products (products with factory-fitted hold-open do not carry a mark) Yes No Option 1) For applications involving particularly high or heavy doors, and doors which have to close against wind or draught conditions, the next larger closer size or the DORMA BTS 80 should be selected. 2) Max. opening 10. Door stop necessary for doors which can open further than Valve for closing speed adjustment Valve for increasing closing speed , Universal cover plate available in stainless steel or satin brass. 2 DORMA

24 BTS 84 Floor spring Standard and optional functions Closing ranges The floor spring has two controlled closing ranges: Valve 1: 10 0 sweep Valve 2: Increases the closing speed between 10 and First adjusting closing range (10 0 ) 2 Second adjusting closing range (10 approx. 20 ) Hold open at 90 (optional extra) Hold-open With the hold-open (optional extra), the door can be held at an angle of Accessories Applications and fixing instructions, door straps and top centres See Technical Information Floor spring accessories. Z Ø 25 X Z 8 Extended spindle insert Spindle Extension (mm) Standard Dimension X (Door Clearance) (mm) DORMA 200 Sealing Compound For filling the cavities between the floor spring body and the cement box to prevent moisture penetration (mandatory according to e.g. VOB regulations for wet rooms). Note Closer and bottom strap must be installed per fixing instructions for door clearances shown to be valid. Closers with extended spindle inserts are used with tresholds, carpeted floors, terazzo pans or in cases where more clearance between door and floor is required. Surface finish: Zinc plated Standard equipment and accessories Floor spring BTS 84 including cement box and standard spindle insert Floor spring BTS 84 including cement box without spindle insert normal Extended spindle inserts (extension in mm) 0 5 7, , Universal cover plate Stainless steel Satin brass Sealing compound kg Standard EN EN Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z EN EN Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z EN EN Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z with hold-open 90 EN EN Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z EN EN Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z EN EN Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Accessory Specification text Floor spring for double action doors, with hydraulic fully controlled closing from approx. 10 ; including cement box and removeable spindle insert. Size YYEN 2 YYEN YYEN 4 Models YYStandard YYHold-open 90 Accessories YYUniversal cover plate YYStainless steel YYSatin brass YYExtended spindle insert,... mm extended YYSealing compound Make: DORMA BTS 84 DORMA

25 DORMA GmbH + Co. KG DORMA Platz EnnEPEtAl GERMAny Phone Fax WN , 11/12, BTS 84, GB, x. DD, xx/12 Subject to change without notice

26 Bts accessories Floor Spring Accessories

27 BTS Accessories Floor Spring Accessories for single action aluminium doors Aluminium door straps Typical installation For flush-closing single action aluminium doors of various types Door width up to 1200 mm, door weight up to 120 kg Non-handed Easy to fix no milling or routing necessary, only 4 holes to drill Fast and simple installation with lock-pin arrangement Robust and secure installation with backplates and reinforcing angle bracket on door strap Steel insert press-fitted in aluminium door strap gives close tolerance connection to spindle. DORMA aluminium hinge, 6 mm, and DORMA alumi nium door strap with BTS floor spring (or alternatively DORMA pivot bearing). DORMA aluminium door strap Art. No Silver (EV 1, Euras C-0): Order No Special colours on request. DORMA aluminium door strap Art. No B Silver (EV 1, Euras C-0): Order No Special colours on request. ( ) = Dimensions for 7459 B 2 DORMA

28 BTS Accessories Floor Spring Accessories Drill jig for aluminium hinges For standard hinges (9 mm dia.), for IK (insulated construction) hinges (11 mm dia.) and also for 2 and -part hinges; indicate dimensions x and y or the profile. Universal drill jig for aluminium door strap Art. No L Adjustable to suit various profile systems; for normal doors (9 mm dia.) and also for insulated doors, external fixing (11 mm dia.). Standard design: Order No B-type: Order No Universal drill jig for direct screw-fixing of aluminium door strap Art. No L/D Adjustable to various profile systems for direct fixing; for normal doors (9 mm dia.) and also for insulated doors, external fixing (11 mm dia.). Standard design: Order No B-type: Order No Door strap Art. No. 7456/1 Drop forged steel; adjustable to various profile systems, non-handed. Order No Cover caps See pages 4 and 5, Art. No and DORMA

29 BTS Accessories Floor Spring Accessories FOR SINGLE ACTION TIMBER DOORS (FLUSH-CLOSING) Top centres Art. No K/56 Zinc-plated steel; with eccentric pin and bush for adjustment after hanging the door; non-handed. Order No Door strap Art. No. 7411/56 Drop forged steel, zinc-plated. Order No Top washer for door strap Art. No. 742 Stainless steel Order No Cover caps For top centres and door strap Type Order No. for cover caps for top centres, two parts for door strap, single LH (ISO 6) RH (ISO 5) Die cast aluminium Art. No. 748/7481 Mill finish Silver (EV 1, Euras C-0) LM pivot hinges with fixing for non-rebated timber doors Offset in mm Art. No. 6 A A A DORMA

30 BTS Accessories Floor Spring Accessories FOR SINGLE ACTION TIMBER DOORS (REBATED) Top centres Art. No K/46 Zinc-plated steel; with eccentric pin and bush for adjustment after hanging the door; handed. LH (ISO 6) door Order No RH (ISO 5) door Order No Door strap Art. No. 7411/46 Drop forged steel, zinc-plated. Order No Top washer for door strap Art. No. 742 Stainless steel Order No Cover caps For top centres and door strap Type Order No. for cover caps for top centres, two parts for door strap, single LH (ISO 6) RH (ISO 5) LH (ISO 6) RH (ISO 5) Die cast aluminium Art. No. 748/7481 Silver (EV 1, Euras C-0) LM pivot hinges with fixing for over-rebated timber doors Drill jig for flush closing and over-rebated doors Dimension x = 50.5 mm, Dimension y = mm DORMA 5

31 BTS Accessories Floor Spring Accessories for single action steel doors Weld-on accessorie Top centres Art. No. 741 K Steel, primed; with eccentric pin and bush for adjustment after hanging the door; non-handed. Order No Door strap Art. No. 741 Drop forged steel, primed Order No Top washer for door strap Art. No. 742 Stainless steel Order No Cover caps see pages 4 and 5 Weld-on accessorie Top centres Art. No K Steel, primed; with eccentric pin and bush for adjustment after the door is hung; non-handed. Order No Door strap Art. No Drop forged steel, primed Order No Top washer for door strap Art. No. 742 Stainless steel Order No Cover caps see pages 4 and 5 6 DORMA

32 BTS Accessories Floor Spring Accessories for butt hung doors Swing lever Art. No N Drop forged steel, including top washer 742. Order No Guide housing Art. No. 745 N Aluminium, anodised, silver (EV 1, Euras C-0). Order No Example installations 1 ( )* = Offset for non-rebated doors 21 (14)* 2 21 (14)* 4 Max. opening angle, backcheck activation angle and hold-open angle * Set door stop at maximum door opening. Owing to the differing pivot points of the floor spring and hinges, the backcheck is activated earlier, i.e. at an opening angle less than 85. This type of installation reduces the floor spring s power. To minimise this effect, make sure that the door is correctly hung and freerunning on its hinges. Detailed installation drawing available on request. Door thickness in mm Over-rebated door Flush closing door Installation Door opening* in, max Hold-open for BTS 80, and backcheck for BTS 75 and BTS 80 in Hold-open for BTS 75 in for following settings in DORMA 7

33 BTS Accessories Floor Spring Accessories for DOUBLE ACTION STEEL, ALUMINIUM AND TIMBER DOORS Adjustable top centres (zinc die-cast) comprising an frame portion with adjustable pin for deep profiles up to max. 20 mm, and door portion with needle bearing (8067 with plastics bearing). For deeper profiles, the top centre assembly can be supplied with pins extended by 10 mm. Frame portion 8062/8067 Order No Cover plate 8064 Order No Door portion 8062 Order No Door portion 8067 Order No Top centres complete (Frame- and door portion) 8062 Order No Order No Adjustable top centres (steel) comprising an frame portion with adjustable pin for deep profiles up to max. 16 mm, and door portion with needle bearing. For deeper profiles, the top centre assembly can be supplied with pins extended by 10 mm. l 15/l 1* l 15 Frame portion 8066 Order No Frame portion 7461* Order No Cover plate 8064 Order No Door portion 8066 Order No ± 5 l 1* Door portion 7461 A* Order No ± 5 l 1* Door portion 746 B* Order No * For door portions 7461 A and 746 B, use frame portion 7461 with 1 mm dia. pin. Top centres complete (Frame- and door portion) 8066 Order No DORMA

34 BTS Accessories Floor Spring Accessories Typical installations For aluminium doors Top centre 8062 For timber doors Top centre 8066 X = min. 51 mm X = min. 51 mm For aluminium doors Top centre 8067 For steel doors Top centre 7461 X = min. 51 mm X = min. 51 mm Bottom straps Universal bottom strap Art. No Drop forged steel, zinc-plated; adjustable to various frame profiles. Order No Bottom strap Art. No Bottom strap 8021 Bottom strap 7421 with milled hole Bottom strap 7421 surface fixed Zinc-plated steel; for door weights up to 100 kg. Order No Bottom strap Art. No Bottom strap 7422 Bottom strap 8021 Bottom strap 7421 Drop forged steel, zinc-plated for door weights up to 00 kg. Order No DORMA 9

35 BTS Accessories Floor Spring Accessories Pivot bearings Floor pivot beairng Art. No K with thrust roller bearing, load capacity max. 200 kg. Order No Art. No AX with angular contact roller bearing, load capacity max. 00 kg. Order No FFL Cover plate 7471 K/AX Art. No AX with angular contact roller bearing, load capacity max. 00 kg. Order No FFL Also available in stainless steel. Art. No 8560 GE Order No Weld-on pivot bearing Art. No K with thrust roller bearing, load capacity max. 200 kg, and door strap 741 (see page 6) non-handed, bearing can be inserted from either side. Order No Weld-on hinge Art. No M Used as intermediate pivot and upper hinge; with eccentric pin and bush for adjustment after hanging the door; non-handed bearing can be inserted from either side. Order No Weld-on pivot bearing Art. No K with thrust roller bearing, load capacity max. 200 kg, and welded-on reinforcing plate. LH (ISO 6) door: Order No RH (ISO 5) door: Order No AX model available on request (00 kg capacity). 10 DORMA

36 BTS Accessories Floor Spring Accessories Screw-on pivot bearing Art. No. 747 K with thrust roller bearing, load capacity max. 200 kg. Suitable for timber, steel and aluminium doors. LH (ISO 6) door: Order No RH (ISO 5) door: Order No FFL OKFF Art. No AX with angular-contact roller bearing, load capacity max. 00 kg. Order No Spindle inserts, zinc-plated, for DORMA BTS floor springs Length in mm Order No. Standard Note Closer and bottom strap must be installed per fixing instructions for door clearances shown to be valid. Closers with extended spindle inserts are used with thresh-olds, carpeted floors, terazzo pans or in cases where more clearance between door and floor is required. Surface finish: Zinc plated. Calculating the necessary length of spindle extension Extension = X Floor clearance (normally 8 mm) Collar height Z of the extended spindle inserts = Spindle extension length + mm (collar height of the standard spindle insert) Order No. Sealing compound kg Cement boxes for floor springs BTS BTS 75V xxx BTS 75V xxx BTS DORMA 11

37 DORMA Australia P/L Head Office DORMA GmbH + Co. KG Abbott Road, DORMA Platz Hallam, EnnEPEtAl Victoria 80 GERMAny Telephone (0) Phone Facsimile +49 (0) Fax Toll Free +49 Facsimile DORMA NZ Limited Head Office Building P Patiki Road Avondale Auckland 1026 Telephone (09) Facsimile (09) WN , 08/1, BTS ACCESSORIES *Subject to change without notice
