1 VII. SZOLÁR KONFERENCIA, Az Ipar 4.0 megjelenése a napelemes invertereknél ABB megoldások Szoboszlai István, értékesítő mérnök

2 Világvezető az energetika és automatizálás terén Piacvezető pozíció a főbb üzleti területeken 150 nemzet alkalmazott $ 34 milliárd forgalom (2016) Jelen van Alapítva ország gyár Scájci (BBC, 1891) és svéd (ASEA, 1883) mérnöki cégek egyesülésével April 27, 2018 Slide 2

3 ABB Magyarországon Az ABB 27 éve van jelen Magyarországon 1991-ben az ABB cégcsoport létrehozta az ABB Kft-t Magyarországon. Ma az ABB Magyarországon: Helyi értékesítési csapattal rendelkezik mind a négy divízióhoz 150 munkatárs - Energetikai termékek - Robotika és gyártásautomatizálás - Ipari automatizálás, - Energetikai hálózatok Helyi szervizcsapat (Győr, Budapest, Kecskemét) 30 alkalmazott Hazai értékesítő, mérnök, projekt mkt (Győr, Budapest) 120 alkalmazott Kisfeszültségű termékek gyártása Kecskeméten 250 fő Összesen 400 munkatárs Energetikai hálózatok Picture / artwork size: Height = 3.09 cm Width = 4.28 cm Ipari automatizálás Picture / artwork size: Height = 3.09 cm Width = 4.28 cm Energetikai termékek Picture / artwork size: Height = 3.09 cm Width = 4.28 cm Robotika és gyártásautomatizálás Picture / artwork size: Height = 3.09 cm Width = 4.28 cm April 27, 2018 Slide 3

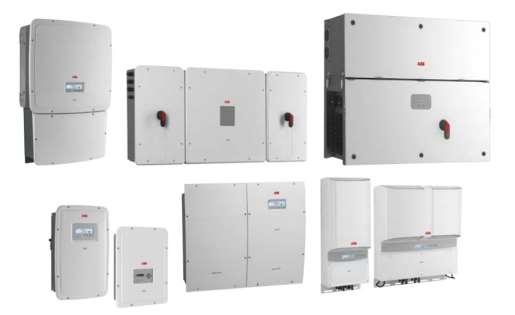

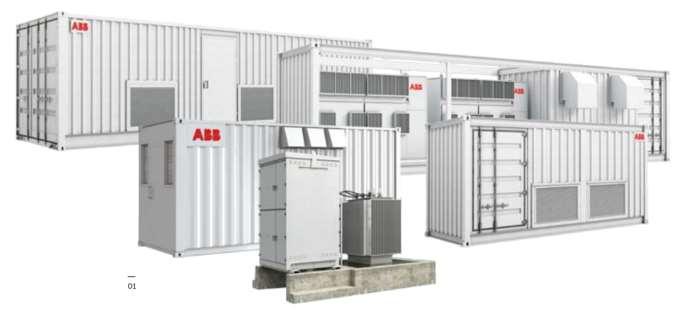

4 ABB solar inverter portfólió 1.2kW 2.1MW-ig rendelkezünk inverterekkel April 27, 2018 Slide 4

5 Portfólió Gyors rövid áttekintés 1 fázisú inverterek UNO-DM sorozat (1 és 2 munkapont) 1.2, 2.0, 3.3, 4.0, 4.6 és 5.0 kw AC 3 fázisú inverterek TRIO sorozat (1, 2 és 3 munkapont) 5.8, 7.5, 8.5, 20.0, 27.6 és 50.0 kw AC PVI sorozat (2 munkapont) 10.0 és 12.5 kw AC PRO 33 (1 munkapont) 33 kw AC PVS sorozat (6 munkapont) 100kW AC April 27, 2018 Slide 5

6 Ipar 4.0 és az inverterek Az Ipar 4.0 megjelenése a solar invertereknél Mi is az az Ipar 4.0? A már működő/telepítésre kerülő elektromos berendezések okosítása/digitalizálása ezáltal ezen berendezések folyamatos internetkapcsolattal rendelkeznek, távolról elérhetőek, monitorozhatóak, programozhatóak valamint igény szerint más eszközökkel együtt tudnak dolgozni. Ezen eszközök adatait felhasználva a munkafolyamatukat akár automatizáltan optimalizálni lehet illetve további fejlesztéseket könnyedén meglehet tenni a már üzemelő berendezéseken egy szoftverfrissítéssel. Napjainkban ezen igények egyre jobban megjelennek a solar invertereknél is, ezért az ABB az új inverterei tervezésénél már kifejezetten szem előtt tartotta, hogy az eszköz digitalizált, Ipar 4.0 kompatibilis legyen. April 27, 2018 Slide 6

7 Növekvő igények Milyen elvárások vannak napjainkban egy solar inverter felé? Amit már eddig is elvártunk: - Magas hatásfokkal üzemeljen - Széles bemeneti DC feszültségtartománnyal rendelkezzen - Magas fokú megbízhatóság - Halk működés - Egyszerű telepíthetőség és beállítás Amit már napjainkban elvárunk: - Monitorozhatóság - Sokrétű csatlakoztathatóság (Ethernet, Wi-Fi ) - Teljes P-Q kapacitás - Távoli szoftverfrissítés, szerviz távoli hozzáférése - Inverterbe épített automatikus visszwatt + teljesítmény menedzsment - Wifi beüzemelés Plant Viewer Plant Viewer for Mobile Plant Portfolio Manager April 27, 2018 Slide 7

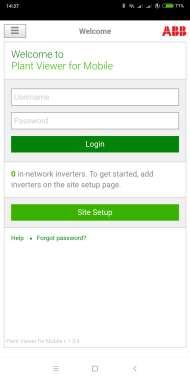

8 ABB monitoring Mit tud nyújtani az ABB? Az ABB egy teljesen ingyenes monitoring rendszerrel rendelkezik, mely az összes inverterünkkel kompatibilis. Elérhető böngészőből (Chrome és Internet Explorer a preferált) valamint applikáción keresztül (ios és Android). Weboldal: Applikáció: Plant Viewer for Mobile Android & ios April 27, 2018 Slide 8

9 Auroravision bemutatása Az Auroravision előnyei és felépítése Milyen előnyei vannak az ABB ingyenes, Auroravision rendszerének? Az inverter termelési adatainak távoli elérése Az inverter szinte minden paraméterének monitorozása Akár string szintű monitorozás A kinyert adatokból hibakeresés Az összes telepített rendszer egy helyről történő menedzselése Felhasználók menedzselése (6 jogosultsági szint) Szinte azonnali es jelzés hiba esetén Fejlett szintű riportok futtatása Felhasználó barát mobilalkalmazás Plant Viewer Plant Viewer for Mobile Plant Portfolio Manager April 27, 2018 Slide 9

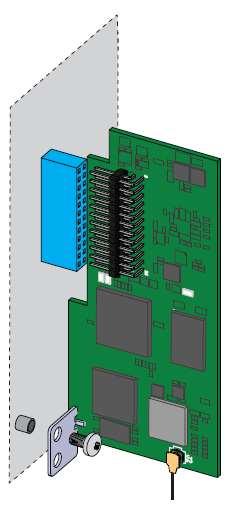

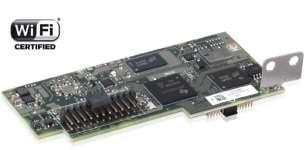

10 ABB monitoring Csatlakozások kialakítása Vezetékesen Vezeték nélkül RS485 Aurora protokol Modbus RTU Ethernet Modbus TCP (Sunspec protokol) Wi-Fi Modbus TCP (Sunspec protokol) April 27, 2018 Slide 10

11 Auroravision bemutatása A rendszer felépítése Az inverter vezetékesen vagy vezeték nélkül csatlakozik az internetre ezáltal adatokat küld az ABB szervereinek. Az adatok egyszerű megjelenítő felülete a Plant Viewer és a Plant Viewer for Mobile. CLOUD A Plant Portfolio Manager segítségével egy komplex rendszer menedzsment és magas szintű monitorozás lehetséges. A Plant Portfolio Manager-t megigényelni szükséges. Az igénylést a szerviz hibabejelentő honlapon keresztül lehet megtenni. Célszerű cégenként egy fiók létrehozása és oda beregisztrálni az összes helyszínt/invertert. Plant Viewer Plant Viewer for Mobile Plant Portfolio Manager April 27, 2018 Slide 11

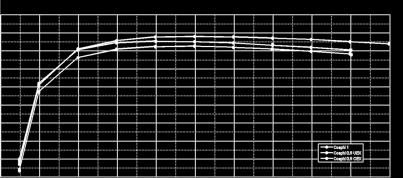

12 Ƞ [%] Teljes P-Q kapacitás Teljes reaktív teljesítmény kapacitás akár éjjel is! Az ABB egyes inverterei akár teljes teljesítménnyel tudnak meddő teljesítményt előállítani. Ez lehet 100% induktív vagy akár 100% kapacitív is. Ezen értékek dinamikusan szabályozhatók, százalék pontosan. P/Pacr [%] Amennyiben az inverter nem fix cos φ-vel üzemel akkor is a hatásfoka szinte ugyanakkora mint cos φ=1 lenne. 99,0 98,5 98,0 97,5 97,0 96,5 96,0 95,5 95,0 94,5 0 TRIO-50.0 Efficiency at fixed power factor (1 / 0,9 cap. / 0,9 ind.) Cosφ Cap. 0.9 Ind. η MAX 98,4 98,3 98,1 0,3 η Euro 98,1 98,0 97,9 0,2 η CEC 98,3 98,1 98,0 0, P/Pn [%] Vin = 625Vdc Cosφ = 1 Cosφ = 0,9 ind. Cosφ = 0,9 cap. Inverter PV plant W night mode full U-ex reactive power 1 lead cosϕ lag Night time ᵠ -110 W (night mode idle consumption) Day time Conditions / Ratings PVS-100 PVS-120 Ambient Temperature -25 C +40 C Rated AC Voltage [Vacr] 400 V 480 V Rated Active Power [Pacr] 100 kw 120 kw Rated Reactive Power [Qr] 100 kvar 120 kvar Max Apparent Power [Smax] 100 kva 120 kva Cosφ Q/Pacr [%] -900 W night mode full O-ex reactive power April 27, 2018 Slide 12

13 WiFi-n keresztüli beüzemelés Egyszerű, 4 lépcsős inverter beüzemelés Egyszerű beüzemelés Csupán 4 lépés 1. Adminisztrátor és felhasználó hozzáadása 2. Csatlakoztatás a helyi hálózathoz 3. Dátum és idő beállítása 4. Országkód kiválasztása Gratulálunk az invertere termel! A beüzemelés után bejelentkezhet az inverter saját webszerverébe ahol további beállításokat eszközölhet. *Jelenleg az UNO-DM, TRIO-TM és PVS100.0 inverternél elérhető ezen beüzemelési mód. Gyors és egyszerű beüzemelés April 27, 2018 Slide 13

14 TCP / IP ABB Távoli elérés Távoli szoftverfrissítés és szerviz távoli hozzéférése Aurora Vision Távoli szoftverfrissítés és szerviz Plant Viewer Plant Viewer for Mobile Ethernet (Modbus TCP) Plant Portfolio Manager Internet Monitoring FW update Akkor is lehetséges ha nem az ABB Auroravision monitoring rendszert használják Az ABB gyári szervize távolról hozz tud férni az inverterhez és pontosabb diagnosztikát tudnak készíteni Új funkciók könnyű implementálása Ethernet Switch Gyors válasz az áramszolgáltatók változtatásaira Ethernet (Modbus TCP) Távoli frissítés nem csak az inverterek hanem akár más eszközök részére is Installer App / Web User Interface Third party system Monitoring and Control system April 27, 2018 Slide 14

15 Dinamikus hálózatba táplálás Zéró betáplálás beépített visszwatt védelem az UNO-DM inverternél Home load 1 Home load n Energy meter CH 1 CH 2 UNO-DM-COM kit Load manager relays Grid ON-OFF Teljes körű teljesítmény-menedzsment Minimalizálni lehet a hálózati visszatáplálást UNO-DM-COM kit egy potenciálmentes reléjének segítségével fogyasztót lehet hálózatba kapcsolni April 27, 2018 Slide 15

16 Ipar 4.0 megjelenése a napelemes invertereknél Köszönöm a figyelmet! Kérdés esetén keressen bizalommal! istvan.szoboszlai@hu.abb.com April 27, 2018 Slide 16
