1 MÜPRO 1. Zajcsillapítás 2. Tűzvédelem 3. Csőbilincsek 4. Szerelősínek 5. Szerelési anyagok 6. Fix- és elmozduló megfogások 7. Nehéz csőrögzítés 8. MPT-Tartórendszer 9. Légtechnika 10. Lefolyócső-csatlakozók 11. Dübelek 12. Felirati táblák 13. Szerszámok 14. Radiátor szerelés 15. Solar 16. Rozsdamentes termékek 17. Tüzihorganyzott termékek 18. Műszaki Információk

2 Acéldübel 11/2 WC-rögzítő 11/22 Beütő szerszámok acéldübelhez 11/3 Nylondübel 11/23 Beütő szerszámok acéldübelhez kézvédelemmel 11/3 Nylondübel, műanyag dobozban 11/23 SDS gépi beütő szerszám acéldübelhez 11/3 Lyukacsos téglához való dübel 11/24 Alapcsavar 11/4 11/5 Multidübel 11/25 Nehéz horgony BZ 11/6 11/7 Multidübel, műanyag dobozban 11/25 Gázbeton-terpesztőhorgony 11/8 Gipszkartondübel 11/26 Behelyező szerszám gázbeton terepesztő horgonyhoz 11/8 Beütődübel 11/26 MÜPRO körmöshorgony 11/9 Ászokcsavar dübellel 11/27 Szeghorgony 11/10 11/11 MÜPRO-PHONEX horgony 11/28 MPC-szerelőhorgony külső menettel 11/12 11/13 Zykon beütő horgony FZEA 11/29 MPC-fúró és beütő 11/12 Fúró Zykon beütő horgonyhoz FZEA 11/30 MPC-szerelőhorgony belső menettel 11/15 Beütőszerszám Zykon beütő horgonyhoz FZEA 11/30 MPC-fúró és beütő Műgyanta kötésű dübel VBA 11/31 11/32 Üreges mennyezeti horgony 11/16 Acéldrót kefe műgyanta kötésű dübelhez VBA 11/32 Üreghez való dübel 11/17 Injektáló horgony XV 11/33 11/38 Behúzócsavar üreghez való dübelhez Szerelőfogó üreghez való dübelhez 11/18 11/18 Üreges dübel készletdoboz 11/19 11/20 Billenődübel 11/21 Mosdórögzítő 11/22

3 Dübelek Dübelválaszték Terhelési adatok Engedély A MÜPRO terméklapokon feltüntetett terhelési adatok, ha másképp nincs megadva, egy dübelre vonatkoznak centrikus húzóterhelés alatt. Ha egyes esetekben a megbízó oldaláról építésfelügyeleti engedély szükséges, akkor az engedély szerelési előírásait is be kell tartani. Lásd: Műszaki információk. Dübel alkalmazási területei 1) Repedés mentes beton 1) 1) 1) 1) Zykon beütő horgony Injektált dübel XV Műgyanta kötésű dübel PHONEX horgony Tőcsavardübel Beütődübel Multidübel Lyukacsos kövekhez való dübel Nylondübel Billenődübel Üreghez való dübel MPC-szerelőhorgony Szeghorgony Betoncsavar Körmös dübel Hátrametszéses gázbetondübel Nehéz horgony Alapcsavar Acéldübel Berepedt beton Üreges mennyezeti horgony Típus i terület Mészhomokkő Tégla Kemény kő Lyukas tégla Gázbeton Puha kő Gipszkartonlap Gipsz kő Forgácslap Fa Trapézlemez Feszített beton peremlemezek Zajszigetelés Jóváhagyással rendelkezik Az ETAG iránymutatása alapján csak többpontos rögzítésként szerelve engedélyezett. 1) Müpro - haladás és minőség 11/1

4 Acéldübel horganyzott Jóváhagyással rendelkezik a beton nyomott és húzott zónájában (csökkentett terheléssel) való felhasználáshoz Sokoldalúan használható csavarokkal vagy menetes szárral történő rögzítéshez minden szaniter-, fűtési és légtechnikai rendszerhez Biztos tartást ad, a kúp beütésével okozzuk a szétfeszülést Csekély fúrási mélység is elegendő Az építőanyag felületével egy szintre hozható Biztos feszítőerő a szerelőcsavar kioldásakor is Európai műszaki engedély (ETA) repedésmentes betonhoz és berepedt betonhoz (csillapított terhelések) Ha az ellenőrző jelöléshez a beütőt használják, nincs szükség a dübel próbaterhelésére Acéldübel peremmel Acéldübel tuzvédelmi vizsgálattal F90 APPROVED M10 M12 számára Csatlakozó menet Dübelhossz L Fúróátmérő D Hasznos menethossz Nem teherhordó rendszerek többszörös rögzítése ETA engedély Fúró mélység h0 Megengedett terhelés 1) [kn] Repedésmentes beton centrikus húzásterhelés ETA engedély Fúró mélység h0 Megengedett terhelés 2) [kn] Acéldübel M darab ,2 30 3,3 3) M ,7 2,8 3) ,0 40 3,6 M ,1 M ,4 50 7,1 M , ,5 Acéldübel peremmel M ,7 30 2,8 3) ,0 40 3,6 3) M ,3 3) ,1 M ,4 50 7,1 1) Használat nem teherviselő rendszerek többpontos rögzítéseként. Az ETAG szerinti teljes biztonsági tényező beszámításra került. A méretezésekhez figyelembe kell venni az ETA-05/0161 Európai műszaki engedélyt. 2) A megengedett terhelések egyetlen dübelre vonatkoznak, betonszilárdsági osztály C20/25 (B25) esetén, középponti húzásra, tengely- és peremtávolságok hatása nélkül. Az ETAG szerinti biztonsági tényező beszámításra került. A méretezésekhez figyelembe kell venni az ETA-05/0160 európai műszaki engedélyt. 3) Csak statikailag határozatlan rendszerekhez. i A nemesfém kivitelt lásd a Nemesacél fejezetben. További dübelparamétereket lásd a Műszaki információk fejezetben. 11/2 Müpro - haladás és minőség

5 Beütő szerszámok acéldübelhez Beütő szerszám, keményített Beütő szerszám, keményített ellenőrző jelöléshez Csatlakozó menet M6 x darab M8 x M8 x M10 x M12 x M16 x Csatlakozó menet M8 x darab M8 x M10 x M10 x M12 x M16 x Beütő szerszámok acéldübelhez kézvédelemmel, ellenőrző jelölésekkel SDS gépi beütő szerszám acéldübelhez ellenőrző jelöléshez Csatlakozó menet M8 x darab M10 x M12 x ! A dübelek gépi beütőszerzámmal való beütésekor a fúrókalapács forgását ki kell kapcsolni. Müpro - haladás és minőség 11/3

6 Alapcsavar horganyzott Közepesen nehéz terhek lerögzítése repedésmentes betonban Fém és faszerkeszetek, korlátok, polcok és kábelcsatornák rögzítése Kemény természetes kőben is használható Gyors kezelés, csak bedugja, meghúzza és kész Praktikus szerelés az alkatrészen való átdugással A tágulás ellenőrizhető a meghúzási nyomatékkal Nagy biztonság, mivel növekvő terhelésre növekszik a gyűrű szétfeszülése Európai műszaki engedély (ETA) repedésmentes betonhoz Típus Csatlakozó menet Szorítható vastagság tfix Teljes hossz L APPROVED M10 M12 számára St 6 10 M darab St St 8 10 M St St St M St St St M St St St St St St St St St St M St St tuzvédelmi vizsgálattal F90 M8 M16 i A nemesacél kivitelt lásd a Nemesacél fejezetben. 11/4 Müpro - haladás és minőség

7 Műszaki adatok alapcsavar horganyzott Típus Fúróátmérő d Fúró mélység behelyezési mélység hef Repedésmentes beton centrikus húzásterhelés ETA engedély behelyezési mélység hnom megengedett terhelés 1) [kn] St ,1 St 6 25 St ,7 St 8 20 St 8 45 St ,6 St St St ,6 St St St St St St St St St St ,8 St St ) A megengedett terhelések egyetlen dübelre vonatkoznak, betonszilárdsági osztály C20/25 esetén, központos húzásra, tengely- és peremtávolságok hatása nélkül. Az ETAG szerinti biztonsági érték beszámításra került. A méretezésekhez figyelembe kell venni az ETA európai műszaki engedélyt. Kisebb megengedett terheléseknél kisebb beütési mélységek is lehetségesek, lásd az ETA-05/0162 európai műszaki engedélyt. i További dübelparamétereket lásd a Műszaki információk fejezetben. Müpro - haladás és minőség 11/5

8 Nehéz horgony BZ horganyzott Közepesen nehéz vagy nehéz terhek lerögzítése berepedt és repedésmentes betonban Konzolok, rendszersínek, alaplemezek, fém- és faszerkezetek, kábelcsatornák, rendezők stb. rögzítése Kemény természetes kőben is használható Biztos tartást adó, felhasított, fogazott tágulóhüvely A tágulás mértékét a meghúzási nyomaték adja meg A csúszást javító réteggel bevont kónuszon biztonságos tágulás érhető el Európai műszaki engedély (ETA) berepedt betonhoz (húzott zóna) és repedésmentes betonhoz (nyomott zóna) Nyomott zónában használva nagyobb terhelés is lehetséges Típus Csatlakozó menet Szorítható vastagság tfix Teljes hossz L Dübelátmérő D BZ 8/30 M darab BZ 8/ BZ 10/10 M BZ 10/ BZ 10/ BZ 10/ BZ 12/15 M BZ 12/ BZ 12/ BZ 12/ BZ 16/140 M ! Rozsdamentes acél kivitelben is kapható. 11/6 Müpro - haladás és minőség

9 Műszaki adatok nehéz horgony BZ horganyzott Típus Fúróátmérő D Fúró mélység min. 2) h1 megengedett terhelés 1) [kn] repedéses beton APPROVED M10 M12 számára Centrikus húzásterhelés ETA engedély megengedett terhelés 1) [kn] repedésmentes beton BZ 8/ ,4 5,7 BZ 8/50 BZ 10/ ,3 7,6 BZ 10/30 BZ 10/50 BZ 10/75 BZ 12/ ,7 9,5 BZ 12/50 BZ 12/65 BZ 12/125 BZ 16/ ,9 16,7 1) A megengedett terhelések egyetlen dübelre vonatkoznak, betonszilárdsági osztály C20/25 esetén, központos húzásra, tengely- és peremtávolságok hatása nélkül. Az ETAG szerinti biztonsági tényező beszámításra került. A méretezésekhez figyelembe kell venni az ETA európai műszaki engedélyt. 2) A dübelt a behelyezési mélység jelölésig kell a furatba helyezni. tuzvédelmi vizsgálattal F90 M8 M16 i További dübelparamétereket lásd a Műszaki információk fejezetben. Müpro - haladás és minőség 11/7

10 ENGEDÉLYEZETT ÉP Í TÉ SÜGY I HATÓS ÁGI LAG ELLENŐRZÖTT MINŐSÉG Dübelek Gázbeton-terpesztőhorgony horganyzott Pórusbeton lapokon és falakon létrehozott lerögzítésekhez épületek száraz beltéri helyiségeiben Feszítőnyomásmentes lerögzítés, azonnal terhelhető Nagy terhelésfelvétel méretezett alávágással Egyszerű szerelés, csak be kell ütni a kúpos tengelyt és az előfúrás nélküli terpesztő hüvelyt Építésfelügyeleti jóváhagyással Kivitel Típus Csatlakozó menet külső menettetel GBH A M8/20 M darab GBH A M10/20 M belső menettel GBH I M8 M GBH I M10 M GBH I M12 M Csatlakozó menet külső menet hasznos hossz Menethossz belső menet menetmélység Min. építőtest vastagság [cm] Megengedett terhelés [kn] (nyomott zóna) Megengedett terhelés [kn] (húzott zóna) G2 G4 GB3.3 GB4.4 GB3.3 GB4.4 M ,5 0,4 0,8 0,6 0,8 0,6 0,8 M ,6 1,2 0,8 1,2 0,8 1,2 M tuzvédelmi vizsgálattal G i További dübelparamétereket lásd a Műszaki információk fejezetben. Behelyező szerszám gázbeton terepesztő horgonyhoz Behelyező szerszám Kézi beütő Alkalmasság Típus Dübeltípus SDS befogással EWG A 8 x 20 GBH A M8/ darab EWG A 10 x 20 GBH A M10/ EWG I 8 GBH I M EWG I 10/12 GBH I M10 + M ajánlott kalapácstömeg 800 g HWG A 8 x 20 GBH A M8/ HWG A 10 x 20 GBH A M10/ HWG I 8 GBH I M HWG I 10/12 GBH I M10 + M /8 Müpro - haladás és minőség

11 MÜPRO körmöshorgony műanyag dobozban, horganyzott Pórus- és könnyűbeton, horzsakőfal, mészhomokkő, lyukas tégla, beton és gipszkő felületekre való rögzítéshez Facsavarok abszolút biztonságos lerögzítése téglafalba a karmos kialakításnak köszönhetően Tő- és vállas csavarok, valamint mindenféle famenetes csavar használata Pórusbetonban használva előfúrás nem szükséges A csavar könnyen betekerhető és pontosan megvezetett az előnyomott menetekben Gázszerelésekhez is használható Dübelátmérő Dübelátmérő Dübelhossz Dübelhossz Csavarátmérő Fúrásmélység min. gázbeton G2 Furatátmérő gázbeton G ,0 4, ,0 6, ,0 8,0 Tartalom [db/doboz] ,5 6, doboz ,0 8, ,0 10, Dübelátmérő Dübelhossz gázbeton G2 max. ajánlott terhelés Terhelési adatok [N] gázbeton G4 max. ajánlott terhelés ! Az adott csavar méretét úgy kell kiválasztani, hogy a dübel teljes hosszán végigérjen, és minimálisan a csavar átmérőjével a dübel végén túlnyúljon. Müpro - haladás és minőség 11/9

12 Szeghorgony horganyzott Lerögzítések betonba,c12/15-től C50/60 szilárdsági osztályig Mennyezeti függesztékek, csővezetékek, köpenyek, kábeltálcák rögzítésére Európai műszaki engedély nem teherviselő rendszerek többpontos betonba rögzítésére Egyszerű és gyors szerelés: Beütésre elegendő Kisebb 25 mm-es rögzítőfurat mélység kevesebb fúrást igényel Rendkívül kicsi perem- és tengelytávolságok Megengedett terhelés 2,81 kn-ig Három különböző kivitelben szállítjuk: Szegfejű N-K Külső menetes N Kombi belső menetes N-M Szeghorgony N Szeghorgony N-M Szeghorgony N-K Típus Fej- dk Csatlakozó menet Teljes hossz N-K 6-0-5/ darab N-K / N-K / N-K / N 6-0-5/44 M N-M 6-25 M8/M10 M8/M N-M 6-30 M8/M ! További méretek és nemesacél dübelek igény esetén elérhetők. 11/10 Müpro - haladás és minőség

13 Műszaki adatok Szeghorgony horganyzott tuzvédelmi vizsgálattal F90 Típus Fúró mélység Fúróátmérő Behelyezési mélység hef Megengedett terhelés az ETAengedély szerint [kn] Szrítható vastagság N-K 6-0-5/ , N-K / N-K / N-K / N 6-0-5/44 5 N-M 6-25 M8/M ,14 1) N-M 6-30 M8/M ,81 1) Kivonat az ETA-11/0240 engedély felhasználási feltételeiből. Használat nem teherviselő rendszerek többpontos rögzítéseként ETAG 001, 6. rész szerint, C20/25 C50/60 betonban való rögzítéshez. Az ETAG szerinti teljes biztonsági tényező figyelembevételre került (γm és γf). 1) Az N-M kivitelnél a ható nyíróerőnél igazolást kell kiállítani az emelőkaros nyíróterhelés számára. tfix i Kisebb megengedett terheléseknél kisebb beütési mélységek is lehetségesek, és C12/15 szilárdsági osztályú betonba és készíthető horgonyzás. További dübelparamétereket lásd a Műszaki információk fejezetben". Müpro - haladás és minőség 11/11

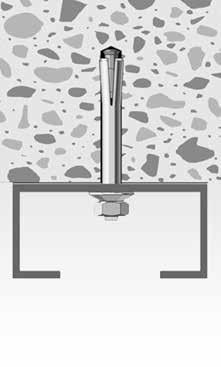

14 MPC-szerelőhorgony külső menettel, horganyzott Több pontos betonhoz rögzítéshez rendszersínek, 27/18 és 28/30 rendszerkonzolok stb. céljára Kemény természetes kőben is használható Az összes elem illeszkedik egymáshoz és rendszert alkot A szerelés közben alig lehet hibát elkövetni A pontos furatmélységet a gyűrűvel ellátott fúró biztosítja csak a szükséges mélységig kell fúrni A szerelőszerszámot a beütendő dübellel együtt egyszerűen a fúróra kell húzni. A fúró forog a szerszámban, és az MPC szerelőhorgonyt a fúró ütései behajtják. Így a fúrókalapácsot ütő kalapácsként használva gyors és hatékony a munkavégzés. Európai műszaki engedély (ETA), nem teherviselő rendszerek többszörös rögzítése MPC-szerelőhorgony-készlet tartozékai: 200 MPC-szerelőhorgony 1 MPC-fúró tuzvédelmi vizsgálattal F90 Fúróátmérő Fúrás mélység Megeng. terhelés 1) könnyű álmennyezetek, valamint statikailag hasonló terhelések kihorgonyzásához [kn] MPC-szerelőhorgony , darab külső menettel M6, horganyzott MPC-szerelőhorgonykészlet tartozékai készlet 1) A megengedett terhelések C20/25 rögzítési osztályra vonatkoznak húzásra, keresztirányú és átlós húzásra és csak MPC fúrókalapácscsal együtt használva i További dübelparamétereket lásd a Műszaki információk fejezetben. Fúrónagyság Ø Teljes hossz Hasznos hossz MPC-fúró darab MPC-beütő MPC-fúró és beütő 11/12 Müpro - haladás és minőség

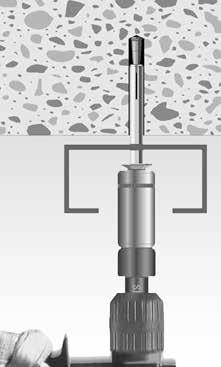

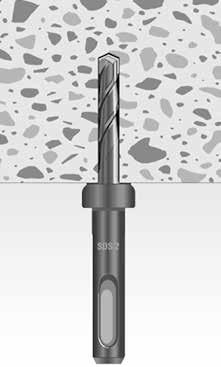

15 MPC-szerelőhorgony külső menettel, horganyzott MPC fúróval történő fúrás. Fúrót ütközésig befúrni, nem a szerelendő tárgyon átfúrni. Furatot tisztítani. Az MPC szerelőhorgony beütése. A dübelt a szerelendő tárgyon (pl. MPC szerelősín vagy más anyagok max. 4 mm vastagságig) átdugni, ütvefúróval vagy kalapáccsal és ütőszerszámmal beütni. Dübel és szerelt tárgy feszesen illeszkedik a betonhoz. Figyelem: A szerelésnél az anyát és az alaplapot ne távolítsa el.! Kérjük, vegye figyelembe: Sínprofilok alkalmazásánál egy minimális réstávolság szükséges (15 mm), pl. MPC-szerelősínprofilok 27/18, 28/30. Müpro - haladás és minőség 11/13

16 MPC-szerelőhorgony belső menettel, horganyzott Egyedi csővezetékek, szellőzőcsatornák stb. több pontos betonhoz rögzítéseihez Kemény természetes kőben is használható Légcsatorna függő rögzítése menetes szárral Az összes elem illeszkedik egymáshoz és rendszert alkot A szerelés közben alig lehet hibát elkövetni A pontos furatmélységet a gyűrűvel ellátott fúró biztosítja csak a szükséges mélységig kell fúrni A szerelőszerszámot a beütendő dübellel együtt egyszerűen a fúróra kell húzni. A fúró forog a szerszámban, és az MPC szerelőhorgonyt a fúró ütései behajtják. Így a fúrókalapácsot ütőkalapácsként használva gyors és hatékony a munkavégzés. Európai műszaki engedély (ETA), nem teherviselő rendszerek többszörös rögzítése A szétszerelhetőség megkönnyíti a felszerelés korrigálásait tuzvédelmi vizsgálattal F90 Csatlakozó menet Fúróátmérő Fúrás mélység Megeng. terhelés 1) könnyű álmennyezetek, valamint statikailag hasonló terhelések kihorgonyzásához [kn] MPC-szerelőhorgony belső menettel M8, horganyzott M , darab 1) A megengedett terhelések C20/25 betonszilárdsági osztályra vonatkoznak húzásra, keresztirányú és átlós húzásra és csak MPC fúrókalapácscsal együtt használva i További dübelparamétereket lásd a Műszaki információk fejezetben. MPC-fúró és beütő Fúrónagyság Ø Teljes hossz Hasznos hossz MPC-fúró darab MPC-beütő Müpro - haladás és minőség

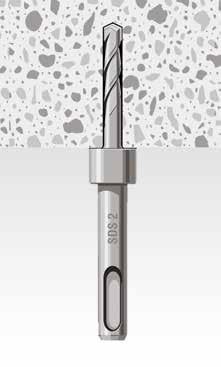

17 MPC-szerelőhorgony belső menettel, horganyzott Fúrás MPC fúróval. Fúrót ütközésig befúrni a szerelendő tárgyon nem átfúrni. Furatot tisztítani. MPC szerelőhorgony beütése. A dübelt ütvefúróval vagy kalapácscsal és ütőszerszámmal beütni. A dübelnek feszesen kell illeszkednie a betonhoz. Menetes szár rögzítése. Kérjük, vegye figyelembe: a beütés után nem szabad magas forgatónyomatékot a dübelre mérni. Müpro - haladás és minőség 11/15

18 ENGEDÉLYEZETT ÉP Í TÉ SÜGY I HATÓS ÁGI LAG ELLENŐRZÖTT MINŐSÉG Dübelek Üreges mennyezeti horgony Typ Easy feszített betonhoz Speciális dübel feszített beton peremlemezes födémekben létrehozott lehorgonyzásokhoz Rugalmasan használható menetes szárakkal vagy hatlapfejű csavarokkal Építésügyi hatóságilag engedélyezett Biztos működés az üregkamrában és a teljes anyagban Egyszerű és gyors szerelés Gyors záródás a szerkezeti felülettel Akár 50 mm tükörvastagságig VdS kárvédelmi engedéllyel Felülnézet Peremlemezes födém horgonycsavar alkalmazása a feszített beton födémlemez üreges kamrájában Peremlemezes födém horgonycsavar alkalmazása a feszített beton födémlemez tükrében Csatlakozó menet Perselyhossz L Fúróátmérõ d0 Furatmélység h0 25 Megengedett terhelés 1) [kn] tükörvastagságnál M darab 0,7 0,9 2,0 3,6 M ,9 1,2 3,0 M ,0 4,3 1) A megengedett terhelések egyetlen dübelre vonatkoznak, 45/55 szilárdsági osztályú feszített beton peremlemezes födémekre központos húzásra, keresztirányú terelésre és átlós húzásra minden szögben, a tengely- és peremtávolságok hatása nélkül. Az ETAG szerinti biztonsági tényező beszámításra került. A méretezésekhez figyelembe kell venni a a DIBt általános építésügyi engedélyét. 30 G tuzvédelmi vizsgálattal F /16 Müpro - haladás és minőség

19 Üreghez való dübel horganyzott Gipszkarton térburkolatok és szárazépítő falak, kompozit lapok, forgácslapok és lemez rögzítésére Ideális megoldás vékony lemezeken való rögzítéshez A körkörösen egyenletes feltágulás jó teherelosztást biztosít A nagy felfekvő felületen jól terhelhető Kisméretű üregekben is alkalmazható A járatos méreteket és szerelőszerszámot tartalmazó kofferral szállítható Típus [M/L] Fúróátmérő b Falvastagság s B Hozzá illő húzócsavar M4 x ,0 M4 x darab M4 x M4 x M5 x ,0 M5 x M5 x M5 x M5 x M5 x M6 x M6 x M6 x ,5 M6 x M6 x M6 x M8 x M8 x M8 x M8 x Típus Maximális ajánlott húzó terhelés [N] gipszkarton lapok falapok szálas cementlapok M M M M i Az üreges dübelekhez illeszkedő csavarok a Szerelési elemek fejezetben találhatók. Müpro - haladás és minőség 11/17

20 Nagyság Csavar Típus Behúzócsavar üreghez való dübelhez, horganyzott M4 x 40 lencsefej M4 x darab M4 x 55 M4 x M5 x 45 M5 x M5 x 60 M5 x M5 x 70 M5 x M6 x 60 M6 x M6 x 70 M6 x M6 x 25 kombi kopf M6 x darab Dübelek Szerelőfogó üreghez való dübelhez és húzócsavarokhoz M4-től M8-ig 11/18 Müpro - haladás és minőség

21 Üreges dübel készletdoboz Komplett készlet szerszámokkal az építési helyszínen való közvetlen használatra Gipszkarton térburkolatok és szárazépítő falak, kompozit lapok, forgácslapok és lemez rögzítésére Gyakorlatias dübelkészlet praktikus szerszámdobozban Az üreges dübel előre szerelt az egyszerű és gyors szereléshez Ütésálló műanyag doboz Kompakt dobozméret, 21 x 40 x 30 cm A doboz tartalmazza a dübel biztonságos feszítésére szolgáló szerelőfogót 32 darabos bitgarnitúra minden szokásos mérettel Könnyű, kényelmes védőszemüveg SDS-fúrókalapács a bevált MÜPRO minőségben Falvastagság [min] Fúróátmérő [min] Doboz M4 M6 100 üreghez való dübel M4 x 32, előre szerelt (lencsefejű csavarok M4 x 45) készlet 100 üreghez való dübel M5 x 50, előre szerelt (lencsefejű csavarok M5 x 70) üreghez való dübel M6 x 16, előre szerelt (lencsefejű csavarok M6 x 30) üreghez való dübel M6 x 50, előre szerelt (lencsefejű csavarok M6 x 70) üreghez való dübel M6 x 60, előre szerelt (lencsefejű csavarok M6 x 80) szerelőfogó 1 ProfiBit-Toolbox 1 Védőszemüveg 1 Ütvefúrószár, SDS 8 x 110/60 1 Ütvefúrószár, SDS 12 x 160/110 Müpro - haladás és minőség 11/19

22 Üreges dübel készletdoboz Falvastagság [min] Fúróátmérő [min] Doboz M8 100 üreghez való dübel M8 x 50, előre szerelt (hatlapfejű csavarok M8 x 65) készlet 100 üreghez való dübel M8 x 60, előre szerelt (hatlapfejű csavarok M8 x 75) szerelőfogó 1 ProfiBit-Toolbox 1 Védőszemüveg 2 Ütvefúrószár, SDS 13 x 160/110 1 Bit csavarozó készlet, SW 13 (hatlapfejű csavarok) 11/20 Müpro - haladás és minőség

23 Billenődübel horganyzott Szárazépítésű falakon és menynyezeteken történő szerelésekhez Ideális hordozószerkezetek rögzítéséhez, mint pl. a szerelősínek könnyűszerkezetes falakra, üreges falakra, ellátó aknákra vagy trapézlemezekre A billenő test nagy felfekvő felületén jó tehereloszlást ad Beállítható menethossz Az M10/180 kivitel jól terhelhető, pl. mosdók, fali wc-k, bojlerek és mindenféle készülékek rögzítéséhez M6-tól M8-as típusig M10 típus M6-tól M8-as típusig M10 típus Mosdó rögzítés billenő dübellel M10 Nagyság Csatlakozó menet Max. ajánlott terhelés [N] Méret B D H L M6/100 M darab M8/70 M M8/ M10/180 M Müpro - haladás és minőség 11/21

24 Mosdórögzítő Előcsomagolt készlet wc és mosdó rögzítéséhez Erős, terhelhető dübel és csavar Kerámiavédelemmel együtt 1 készlet tartozékai: 2 műanyag dübel 2 tőcsavar M10/140 2 kerámia védőalátét 2 hatlapú anya 2 alátét Nagyság Csatlakozó menet M10/140 M darab WC-rögzítő Előcsomagolt készlet a wc rögzítéséhez Erős, terhelhető dübelek és csavarok Kerámiavédelemmel együtt 1 készlet tartozékai: 2 műanyag dübel 2 hatlapfejű facsavar 6 x 85 2 műanyag védőgyűrű 2 műanyag végzáró dugó Nagyság Csavarhossz 6 x darab 11/22 Müpro - haladás és minőség

25 Nylondübel Beton, mészhomokkő, tömör tégla, természetes kő (kemény) und gipszkő anyagokban létrehozott horgonyzásokhoz Nagyon jó csavarvezetés, nincs oldalirányú kitörés Biztosított az idő előtti szétnyílás ellen Nem törik meg Az eltolt fogazás nagy kihúzóerőt ad Jó minőségű nejlon, nem újragyártás Erős műanyag dobozban is kapható Dübelátmérő D Dübelhossz L Csavarátmérő ,6 4, darab ,5 5, ,5 5, ,5 6, ,5 8, ,0 8, ,0 10, ,0 12, Dübelátmérő D Terhelési adatok [N] beton B25 Nem üreges tégla Könnyű beton (gázbeton, pórusbeton, habbeton) max. ajánlott terhelés max. ajánlott terhelés max. ajánlott terhelés ! Fa-, faforgácslap csavarok mm 2,6 4. Metrikus csavarok mm M3. Nylondübel egymásra rakható, fedeles műanyag dobozban Dübelátmérő D Dübelhossz L Csavarátmérő Tartalom [db/doboz] ,5 5, doboz ,5 6, ,0 8, ,0 10, ,0 12, Müpro - haladás és minőség 11/23

26 Lyukacsos téglához való dübel Különösen alkalmas lyukas kövekhez és lágy építőanyagokhoz (gázbeton, gipsz stb.) Alkalmazható fa- faforgácslap- vagy metrikus csavarokkal Biztosított az idő előtti szétnyílás ellen A kiálló fülek megakadályozzák a dübel megforgását a furatban A csavart kiválóan, középen vezeti meg az M fogazás Típus Dübel-/fúróátmérő Dübelhossz L Csavarátmérő Kiengedő 10/ darab 10/ / /M / Dübelátmérő Terhelési adatok [N] Üreges tégla 1) Mészhomok tégla 1) Könnyű beton 1) (gázbeton, pórusbeton, habbeton) max. ajánlott terhelés max. ajánlott terhelés max. ajánlott terhelés ) Facsavar max. átmérővel! Fa-, faforgácslap csavar átmérő mm 10. Metrikus csavar átmérő mm M10. 11/24 Müpro - haladás és minőség

27 Multidübel Beton, gipsz, pórusbeton, tömör tégla, mészhomokkő, lyukas tégla, gipszkarton lapok anyagában létrehozott horgonyzásokhoz Mindenféle famenetű csavarokhoz alkalmas Könnyedén bevezethető a fúrt lyukba Biztosított az idő előtti szétnyílás ellen Az előfeszítés megakadályozza a dübel megforgását a furatban Biztos csomópontok üreges építőanyagoknál az alábbi ökölszabály betartásával: Dübelhossz + szerkeszeti vastagág + min. 5 mm = csavarhossz Lyukacsos építőanyagban csomóvá alakul Sokfajta építőanyaghoz alkalmas Masszív műanyag dobozban is kapható Dübel-/fúróátmérő Dübelhossz L Csavarátmérő ,0 4, darab ,5 6, ,0 8, ,0 10, Dübelátmérő Terhelési adatok [N] beton B25 gipszkarton 1) Üreges kő faforgácslap 1) Könnyű beton (gázbeton, pórusbeton, habbeton) max. ajánlott terhelés max. ajánlott terhelés max. ajánlott terhelés max. ajánlott terhelés max. ajánlott terhelés ) Faforgácslap csavar, facsavar max. átmérővel! Fa-, faforgácslap csavar mm 3,0 4,0. Metrikus csavar mm M4. Multidübel egymásra rakható, fedeles műanyag dobozban Dübel-/ fúróátmérő Dübelhossz L Csavarátmérő Tartalom [db/doboz] ,0 4, doboz ,5 6, ,0 8, ,0 10, Müpro - haladás és minőség 11/25

28 Gipszkartondübel elölről ráakasztott szereléshez Anyag Csavarátmérő Fém 3,9 4,5 M darab Műanyag 3,9 4, ! A gipszkarton dübel előfúrás nélkül szerelhető. Beütődübel Csőszorítók, lemezek, alátétlécezések és hasonlók betonhoz, terméskőhöz, gipszhez, mészhomokkőhöz és tömör téglához rögzítésére. A süllyesztett fejű szeg a felülettel egy szintben lévő szerelést biztosít Kereszthornyos csavarfej, bármikor újra kioldható Előgyártott kiszerelés, megakadályozza a szeg elvesztését Hosszú szétnyíló zóna az optimális tartáshoz A szegcsavar és a dübel stabil kiszerelése nagy ütésterhelést bír el Dübelátmérő Dübelhossz L Max. hasznos hossz darab Dübelátmérő Terhelési adatok [N] beton 25 tégla mészhomokkő max. ajánlott terhelés max. ajánlott terhelés max. ajánlott terhelés /26 Müpro - haladás és minőség

29 Ászokcsavar dübellel rakásolható műanyag dobozban Ászokcsavar villámgyors rögzítése betonba-, természetes kövekbe-, nem lyukacsos téglába-, mészkőbe Nincs csavarás, csak a furatba kell beütni az ászokcsavart Biztos rögzítés a terpesztő dübel segítségével A peremes kivitel megakadályozza a túlzott beütést Rövidebb szerelési idő az ászokcsavar és a megfelelő dübel előreszerelése által Egyszerű beállítás a hatlapú váll segítségével Kiszerelés: rakásolható műanyag dobozban Dübelek Ászokcsavarok max. Dübelátmérő Dübelhossz Menet Csavarhossz Hasznos ajánlott menethossz terhelés [N] húzási érték Tartalom [db/doboz] M doboz Müpro - haladás és minőség 11/27

30 MÜPRO-PHONEX horgony Hangszigetelő lerögzítésekhez beton, terméskő, tömör tégla, mészhomokkő, lyukas tégla és fa anyagokban A testhangleválasztás már a dübelben megtörténik A zajszigetelés nem vesz el további helyet Zajcsökkentés 16 db-ig Mindenféle famenetes csavarhoz alkalmas A zajszigetelő kivitel hatékonyan megakadályozza a testhanghidak keletkezését még a falra felfekvő tárgyaknál is Nagyon jó csavarvezetés, nincs oldalirányú kitörés Alkalmas falon függő fűtőtesteknél ellenorzött zajvédelem Kivitel Dübelátmérő d Dübelhossz L Peremátmérő x peremmagasság D x H Facsavarátmérő peremmel x 5 3,5 5, darab x 5 4,5 6, x 6 6,0 8, x 7 8,0 10, ,0 12, perem nélkül ,5 5, ,5 6, ,0 8, ,0 10, ,0 12, Dübelátmérő d Zajcsillapítás legfeljebb [db(a)] Fúrásmélység T Csavarmélység perem nélkül Csavarmélység peremmel Terhelési adatok 1) [N] max. ajánlott húzó terhelés max. ajánlott keresztirányú terhelés 10 12, S , S , S , S , S ) A B25 betonszilárdsági osztály terhelési értéke maximális csavarátmérőnél a fenti táblázat, dübelhasználat a lenti szerelési útmutatás alapján (az ajánlott terheléseknél be van számítva egy ν = 5 biztonsági tényező)! Minden súrlódással vagy anyaggal záró dübeles kötésnél döntően befolyásolja a dübel hordozóképességét a furat tisztasága. Maradékok, mint például furatpor, csökkentik a kötés hordozóképességét. Ezért a furatot a dübel behelyezése előtt ki kell fújni, vagy kefével ki kell tisztítani. 11/28 Müpro - haladás és minőség

31 Zykon beütő horgony FZEA horganyzott és nemesacél Alakzáró alávágott lehorgonyzásokhoz berepedt és repedésmentes betonban Kemény természetes kőben is használható Európai műszaki engedély berepedt és repedésmentes betonhoz Alakzárás alávágással a még nagyobb biztonságért Csekély szükséges lerögzítési mélység A közel feszítőnyomásmentes működés kisebb tengely- és peremtávolságokat tesz lehetővé Egyszerűen szemrevétellel ellenőrzhető megfelelő horgonyhelyzet, a beütőszerszám ütésjelölésével A fúrás és az alávágás egy menetben történik, ami szerelési időt takarít meg HCR (1.4529) magas korrózióállóságú anyagból készült változatban is kapható APPROVED M10 M12 számára tuzvédelmi vizsgálattal F90 Típus Csatlakozó menet Csavarmélység horganyzott V4A Fúróátmérő D Behelyezési mélység hef emin Csavarmélység emax Megeng. teher 1) [kn] berepedt beton Megeng. teher 1) [kn] repedésmentes beton 10 x 40 M8 M darab ,6 3,6 12 x 40 M10 M ,0 14 x 40 M12 M ,6 1) A megengedett terhelések egyetlen dübelre vonatkoznak, betonszilárdsági osztály C20/25 esetén, központos húzásra, tengely- és peremtávolságok nélkül. A méretezésekhez figyelembe kell venni az európai műszaki engedélyt.! Ezen a termékek beszerzése megbízásra történik. A szállítási idő kb. 5 munkanap a megbízás tartalmának és mennyiségének tisztázása után. Müpro - haladás és minőség 11/29

32 Fúró Zykon beütő horgonyhoz FZEA Speciális fúrógép FZEA ciklon beütő horgony számára, engedélynek megfelelő furat készítésére Egyszerű és gyors furatkészítés alávágással Keményfém pengék a legkülönbözőbb anyagokban elért magas vágásteljesítményhez Típus Beütő horgonyhoz, méret Fúróátmérő D FZUB 10 x 40 M darab FZUB 12 x 40 M FZUB 14 x 40 M FZEA beütőhorgony egyszerű és gyors beütéséhez Beütőszerszám Zykon beütő horgonyhoz FZEA Négy jelöléssel jelöli a beütőszeget a megfelelő helyzet ellenőrzésére elhelyezés előtt elhelyezés után Típus Beütő horgonyhoz, méret FZEB 10 x 40 M darab FZEB 12 x 40 M FZEB 14 x 40 M ! Ezen a termékek beszerzése megbízásra történik. A szállítási idő kb. 5 munkanap a megbízás tartalmának és mennyiségének tisztázása után. 11/30 Müpro - haladás és minőség

33 Műgyanta kötésű dübel VBA Typ MKT műgyanta kötésű dübel V Feszítőnyomásmentes lerögzítéshez repedésmentes betonban Nagy terhek biztonságos rögzítésére A feszítőnyomásmentes lehorgonyzás kis tengely- és peremtávolságokat tesz lehetővé rögzítéskor Európai műszaki engedély repedésmentes betonban létrehozott lerögzítésekhez Nedves betonban is használható Kikeményedés után homogén biztos kötés képződik a horgonyrúd és a szerkezeti test között A horgonyrudak igény esetén további méretben és rozsdamentes kivitelben is szállíthatók Malter patron műgyanta kötésű dübel VBA Nagyság Fúróátmérő Habarcspatron D Patronhossz L2 M darab M M M tuzvédelmi vizsgálattal F90 Horgonyrúd műgyanta kötésű dübel VBA Nagyság Hossz L Rögzítési mélység Patrontípus M VBA M darab M VBA M M VBA M M VBA M tuzvédelmi vizsgálattal F90 tuzvédelmi vizsgálattal F90 Típus Megengedett húzóterhelés horgonyrúd malter patron C20/25 (B25) esetén [kn] Műgyanta kötésű dübel VBA M ,9 M ,9 M ,9 M ,8 1) A megengedett terhelések egyetlen dübelre vonatkoznak, C20/25 (B25) betonszilárdsági osztály esetén, központos húzásra, tengely- és peremtávolságok hatása nélkül. Az ETAG szerinti biztonsági tényező beszámításra került. A méretezésekhez figyelembe kell venni az európai műszaki engedély összes adatát. Müpro - haladás és minőség 11/31

34 Műgyanta kötésű dübel VBA Typ MKT műgyanta kötésű dübel V tuzvédelmi tuzvédelmi vizsgálattal F9 i i Hőmérséklet a furatban [ C] száraz beton Kikeményedési kikeményedési ideje ideje [min] nedves beton További dübelparamétereket +20 lásd a Műszaki információk 20 fejezetben További dübelparamétereket lásd a Műszaki információk fejezetben. Acéldrót kefe műgyanta kötésű dübelhez VBA Nagyság Alkalmas furathoz Kefe darab ! Az összes súrlódásos és anyagzáró dübelkötés esetén a dübel teherviselő képességét döntően a furat tisztasága befolyásolja. Az olyan maradvány anyagok, mint pl. a fúrópor lerontják a kötés teherviselő képességét. Ezért a furatot a habarcspatron és a horgonyrudak behelyezése előtt acél drótkefével ki kell kefélni. 11/32 Müpro - haladás és minőség

35 Injektáló horgony XV Typ MKT, VMU injektáló rendszer, teli és lyukacsos kőhöz Feszítőnyomásmentes lerögzítéshez tömör téglában, mészkő tömbben, nagyüreges téglában, üreges mészhomokkőben, beton és könnyűbeton üreges blokktéglákban Építési felügyelet által engedélyezve az alábbi felhasználásra: tömör falazótégla Mz12 az DIN 105 szerint tömör mészhomoktégla KS12 az DIN 106 szerint tégla keresztirányú lyukakkal HLz 4 az DIN 105 szerint soklyukú mészhomoktégla KSL 4 az DIN 106 szerint könnyűbeton üreges falazóblokk Hbl 2 az DIN szerint beton üreges falazóblokk Hbn 4 az DIN szerint A habarcs egyenletes eloszlását biztosító új jellegű szitahüvelytechnológia magas tartóerőket eredményez Sztirolt nem tartalmaz A kettős kartusból egyenletesen nyomható ki a habarcs és a keményítő Tiszta feldolgozás és ellenőrizhető keverés a mellékelt keverővel (szükség esetén külön, egymagában is megrendelhető) Az injektáló habarcs pontos adagolása a habarcskartuson lévő skálabeosztás segítségével Kiváló minőségű kétkomponensű habarcs sok rögzítési lehetőséghez Tárolási hőmérséklet Tárolás Hőálló Feldolgozási hőmérséklet +5 C és +25 C között min. +5 C, hűvös, száraz helyen -40 C és +50 C között (rövid ideig +80 C-on) +20 C (optimális) tuzvédelmi vizsgálattal F90 Hőmérséklet a beerősítési alapban [ C] Feldolgozási idő [min] Kikeményedési idő [min] , , , ,4 15 Injektáló habarcs XV keverővel együtt, az injektáló horgony XV Keverő, az injektáló horgonyhoz XV Töltési mennyiség kartus [ml] darab Müpro - haladás és minőség 11/33

36 ENGEDÉLYEZETT ÉP Í TÉ SÜGY I HATÓS ÁGI LAG ELLENŐRZÖTT MINŐSÉG Dübelek Horgonyrúd az injektáló horgonyhoz XV teli és lyukacsos kőhöz Horgonyrúd, M12, L típus tuzvédelmi vizsgálattal F90 Nagyság Tömör tégla 1) Lyukas tégla 2) Külső menet M tfix Teljes hossz L Szorítóvastagság horganyzott V4A M8 x 10 x x M darab M8 x 40 x x M10 x 10 x x M M10 x 50 x x M10 x 65 x x M12 x 15-L x M M12 x 15-V x ) A horgonyrúd tömör téglákhoz használható, szitahüvely alkalmazása nélkül 2) A horgonyrúd lyukas téglákhoz használható, szitahüvely alkalmazásával 11/34 Müpro - haladás és minőség

37 ENGEDÉLYEZETT ÉP Í TÉ SÜGY I HATÓS ÁGI LAG ELLENŐRZÖTT MINŐSÉG Dübelek Horgonyrúd belső menettel az injektáló horgonyhoz XV teli és lyukacsos kőhöz Teli kőhöz Lyukacsos kőhöz tuzvédelmi vizsgálattal F90 Kivitel Nagyság Belső menettel Csavarmélység s Teljes hossz L horganyzott V4A teli kőhöz M8-V M darab lyukacsos kőhöz M8-L Müpro - haladás és minőség 11/35

38 ENGEDÉLYEZETT ÉP Í TÉ SÜGY I HATÓS ÁGI LAG ELLENŐRZÖTT MINŐSÉG Dübelek Szitahüvelyek az injektáló horgonyhoz XV teli és lyukacsos kőhöz tuzvédelmi vizsgálattal F90 Nagyság Fúró mélység Furatátmérő Horgonyrúd Teljes hossz 14 x M darab 16 x M8 IG M10 M i A horgonyrudak hozzárendelését a perforált hüvely méreteit, valamint további műszaki adatokat lásd a Műszaki információk fejezetben. 11/36 Müpro - haladás és minőség
