FPVA2 FPMA ISMERTETÉS
|
|
- Gyula Gál
- 5 évvel ezelőtt
- Látták:
Átírás
1 FPV2 (: 2. verzió) aeroszolos tűzoltó készülék aktiváló rendszer ISERTETÉS z aktiváló rendszer segítségével a Notifier oltásvezérlő központok (RP1r, CE200+, UDS3) oltókimeneteire csatlakoztathatók, felügyelhetők és oltás esetén nagy biztonsággal indíthatók a FirePro aeroszolos oltógenerátorok. rendszer oltókörönként egy FirePro vezérlő kártyából (továbbiakban FPV2) és ehhez csatlakozó maximum 12 db FirePro monitor kártyából (továbbiakban ) állhat össze. z FPV2 egyrészt felügyeli az oltókimenet vezetékezését (vezetékszakadás, zárlat vagy oltógenerátor hiba esetén a központ oltókör hibát jelez), másrészt pedig biztosítja az oltógenerátorok szakaszos indításához szükséges áramerősséget. Szükség esetén egy oltókimenetre több FPV2 kártya is beköthető (kaszkádolva), lehetővé téve 12nél több FirePro generátor egymás utáni indítását. z végzi a FirePro oltógenerátorok indítópatronjának felügyeletét (szakadáshiba jelzését), és oltásindítást követően végrehajtja az oltógenerátorok időben elosztott, egymás utáni indítását (kevesebb, mint 10 másodperc alatt az összes aktiválódik). arbantartáskor az k segítségével lehet a rendszer működését valós körülmények között ellenőrizni. RENDSZER ŰÖDÉSE z oltásvezérlő központok oltókimenetei nem alkalmasak közvetlenül a FirePro oltógenerátorok felügyeletére és nem képesek elegendő tápáramot biztosítani azok egyidejű működtetéséhez. Helyettük, a központban lévő, folyamatosan töltött akkumulátorok áramát kapcsoljuk az kban lévő áramgenerátorokon keresztül az oltóegységekre. Ű S Z I Nyugalomban az FPV2 egység alacsony monitorárammal ellenőrzi a generátorokhoz menő vezetékezés jóságát úgy, hogy méri a lezáró elemen átfolyó áramot. Szakadás vagy zárlat esetén a monitoráram változásából észleli a hibás állapotot, a rajta lévő, hibamentes állapotban zölden világító LED elalszik, az oltásvezérlő központ pedig azonnal oltókör hibát jelez. z egységek folyamatosan ellenőrzik a FirePro oltógenerátorokban lévő 2 hmos fűtőszálak épségét (az elektromos indítóáramkör folytonosságát), ha megszakad a vezeték, a rendszer ugyanúgy oltókör hibát jelez. Figyelem! Ha 12nél több FirePro egységet és t szerelünk egy oltókörre, akkor előfordulhat, hogy az FPV2 nem veszi észre az esetleges vezetékhibát (monitoráram változást)! Ilyen esetben használjon több FPV2 kártyát kaszkádba kötve (lásd később). L E Í R Á S z oltásvezérlő központban kell elhelyezni és az oltókimenetre valamint az akkumulátorokra kötni oltókörönként egy FPV2 kártyát, míg (mérettől függetlenül) minden egyes FirePro aeroszolos oltógenerátorhoz csatlakoztatni kell egyegy áramkört. z FPV2 vezérlő kimenetére így közvetlenül nem az oltógenerátorok, hanem az ott elhelyezett kártyák csatlakoznak. Láncolt módon, legalább 30 perces tűzállóságú, árnyékolt, csavart tűzjelző kábellel kell felfűzni az kat (a megengedett össz. vezeték ellenállás max. 5 hm lehet). vezérlő áramkör a nagyobb biztonság érdekében lehet visszatérő hurokkialakítású: az utolsó oltógenerátor után vissza kell vezetni az FPV2 kártyába, s ott, a bejövő oldali csatlakozóba kell elhelyezni az FPV2hoz mellékelt lezáró elemet (kettes sorkapocs, némi elektronikával). Ezáltal tudja ellenőrizni az FPV2 a vezetékezés folytonosságát. vezetékszakadás a visszatérő hurokkialakítás miatt, a zárlat pedig az kétoldali izolátorai miatt nem okoz üzemkiesést, így egy egyszeres vezetékhiba ellen védett a rendszer (hiba esetén is minden generátor olt). ltás indításkor, azaz az oltókimenet aktiválódása után, az FPV2 megkezdi az oltógenerátorok működtetését az (+ ) elmenő oldali kimenete felől. zért, hogy ne kelljen túl nagy áram az oltógenerátorok elindításához, az FPV2 egyszerre csak egy oltógenerátort aktivál, elsőnek az oltásvezérlő központhoz legközelebb esőt. mint megjelenik a 24 Vos működtető feszültség az bemenetén, azonnal rákapcsolódik az első oltógenerátor indítóáramkörére, mely ennek hatására néhány tizedmásodperc alatt felmelegíti az indítópatront és megindítja a generátor működését. z oltógenerátor működésbe lépésével egy időben az továbbkapcsolja az indítóáramot a következő nak, mely ~0,5 mpes biztonsági késleltetési idő után aktiválja a hozzá kapcsolt oltóegységet, s így megy ez az utolsó generátorig. evesebb, mint 10 másodperc alatt mind a 12 generátor megkezdi az oltást, amennyiben az oltókör mindvégig ép és egyik generátor sem hibás. űszaki leírás 1. oldal
2 Normál esetben a FirePro oltógenerátorokban lévő 2 hm ellenállású fűtőszál (=indítóáramkör) az átfolyó ~12 es áram hatására felizzik (elrobban), indítva ezáltal a generátort. z elrobbanáskor megszakadó fűtőszál jelzi az nak, hogy az indítás sikeresen megtörtént. mennyiben szakadás helyett zárlatba kerül a fűtőszál, a generátor nem kezd el oltani, de az egy biztonsági késleltetési idő lejártával automatikusan továbbkapcsolja a működtető feszültséget, ezzel folytatva a generátorok aktiválását. Sikeres oltás visszajelzése: z oltásvezérlő központok figyelik a tartálynyomás bemenetet, ezzel ellenőrzik az oltás megtörténtét. nnak érdekében, hogy a központ oltás után sikeres oltást (ne pedig hibát) jelezzen, a tartálynyomás bemenetre köthetünk hőbiztosítékot melyet az utolsó oltógenerátorra szerelünk a kiáramló oltóanyag útjába. kiáramló magas hőmérsékletű oltóanyag megszakítja az áramkört, ezzel jelzi a központ felé, hogy az utolsó FirePro egység kiürült. (Több hőbiztosítékot párhuzamosan kötve lehetőség van az összes FirePro oltógenerátor ellenőrzésére. Természetesen ekkor a sikeres oltás jelzéséhez minden generátornak ki kell ürülni.) BEÖTÉS, VEZETÉEZÉS z oltókimenet lezáró ellenállását a panel hátoldalán található sorkapocsba kell bekötni. H.BE+ FP +H.I FPV2 oltókimenet + oltókimenet Hiba esetén, ha pl. zárlatos az egyik oltógenerátor, akkor a hibás eszköz egysége csak ~1020 mpes késleltetés után adja tovább az indítójelet a következő nak, így értelemszerűen az egész oltási idő hosszabbodik. Ha megszakad az k közötti vezetékezés, akkor a visszatérő hurokkialakítás miatt továbbra is minden generátor oltani fog. z FPV2 az oltásindítást követően ~4050 mp múlva automatikusan rákapcsolja az indítófeszültségét a (B+ B) jelű visszatérő oldali kimenetére is, ha az oltóközpont oltókimenete még aktív! Ez ép oltókör és elsütött oltógenerátorok esetén is automatikusan megtörténik, de olyankor már nincs jelentősége. H.BE+ FP +H.I H.BE+ FP +H.I LEZÁRÓ Lezáró elem + akku + Elmenő oldal Visszatérő oldal aszkád kimenet lezáró ellenállás (2,2 khm) 1. ábra: Egy áramkör vezetékezése Egy oltókimenet és max. 12db FirePro aeroszolos oltógenerátor használata esetén a bekötést az alábbi módon kell elvégezni: 1. z FPV2 kártya sorkapcsainak (+) és () pontjait kösse össze az első H.BE+ pontjaival. 2. Fűzze tovább az oltókimenetet az +H.I pontjaiból a következő monitorkártya H.BE+ pontjaiba. össe össze hasonlóképpen láncoltan az összes t. 3. Nyílt hurokkialakítás esetén az utolsó nál a +H.I jelű sorkapocsban helyezze el a mellékelt lezáró elemet (1,1 khm+sd LEDek). 4. Visszatérő hurokkialakítás esetén az utolsó +H.I jelű sorkapcsait kösse vissza az FPV2 (B+) és (B) pontjaira és tegye a lezárót is oda! lezáró elemet (+ ) pontba tenni TILS! 5. Ügyeljen az árnyékolás folytonosságára! Használja az hoz mellékelt sorkapcsot és érvéghüvelyeket! 6. z k középső, jelöletlen sorkapcsába kell majd bekötni a FirePro generátorokat, de ezeket még ne csatlakoztassa, csak miután az Üzembe helyezés, ellenőrzés fejezetben foglaltakat elvégezte. Figyelem! Egy hoz csak egyetlen (de tetszőleges méretű) generátor csatlakoztatható! 7. mennyiben egyetlen FPV2t és nem több, mint 12 t használ, az FPV2 alsó (+) jelű sorkapcsába helyezze el a mellékelt (2,2 khmos) lezáró ellenállást. Több FPV2 alkalmazása esetén ez a csatlakozó szolgál a kártyák űszaki leírás 2. oldal
3 kaszkádolására. Lásd később. 8. Állítsa be a központ oltókimenetét felügyelt üzemmódúra és a leghosszabb bekapcsolási ciklusúra (mágnesszelepes alkalmazás, 310 perces meghúzási idő) majd áramtalanítsa le az oltóközpontot (az akkukat is húzza le). 9. Rögzítse fel az FPV2t az oltásvezérlő központ zárt szekrényébe úgy, hogy minél közelebb legyen az oltókimenet(ek)hez. ( doboz szekrényét átfúrva és lemezcsavarokkal rögzítve.) 10. Távolítsa el az oltóközpont oltókimenetének (központonként eltérő) lezáró ellenállását, és kösse az FPV2 panel hátoldalán található sorkapocsba úgy, hogy az ellenállás lábai ne érhessenek hozzá más fémes alkatrészhez. 11. z FPV2 indítóbemenet + (piros) vezetékét kösse be az oltóközpont oltókimenetének aktivált állapotában + ágához. z FPV2 indítóbemenet (színtelen) vezetékét kösse be az oltóközpont oltókimenetének aktivált állapotában ágához. 12. RP1r esetén: az (piros) és akku (fekete) vezetéket kösse az oltásvezérlő (al)központ egyik akkumulátorának pozitív, illetve a vele sorba kötött másik akkumulátorának negatív pólusára! 13. UDS3 és CE200+ esetén: az (piros) és akku (fekete) vezetéket kösse az oltásvezérlő (al)központ egyik akkumulátorának pozitív, illetve a vele sorba kötött másik akkumulátorának negatív pólusára! Ne forrassza össze az akkutöltő kimenet vezetékeivel, használja az FPV2 vezetékeire szerelt sarukat! mennyiben a központok tápegység panelján található akkucsatlakozó vezetékeket tekintjük, akkor a felső pozícióban lévő érpár fekete vezetéke lesz a 24V, az alsó érpár piros vezetéke pedig a 24V apcsolja be az oltóközpontot, melynek oltókör hibát kell jeleznie a be nem kötött oltógenerátorok miatt. ielőtt bekötné az aeroszolos oltógenerátorokat a rendszerbe, mindenképpen ellenőrizze az elektromos áramkör működését a következő fejezetben foglaltak szerint! ÜZEBE HELYEZÉS, ELLENŐRZÉS ind az oltórendszer üzembe helyezésekor, mind pedig a rendszeres felülvizsgálatok alkalmával ellenőrizni kell az oltásvezérlő rendszer működését. tűzérzékelőket és a FirePro oltógenerátorokat a műszaki leírásukban foglaltak szerint kell ellenőrizni, míg a áramkör megfelelő működéséről az alábbiak szerint kell megbizonyosodni: áramkör elektromos működésének ellenőrzése rendkívül egyszerű, mivel az khoz mellékelve van egy tesztelő áramkör, mellyel a teszt idejére helyettesíthetők az oltógenerátorok. tesztelő áramkör az jobb oldalán, a nyáklemezbe illesztve található. Ezt kell az középső sorkapcsába csúsztatni az ellenőrzés idejére, mely a generátorok indító patronjával azonos módon működik: a tesztelő áramkörön felvillanó piros LED jelzi a sikeres generátor aktiválást. rendszer akkor működik jól, ha az ellenőrzésre felkészített áramkörben az oltókimenet aktiválásának hatására a tesztelő áramkörökön lévő piros LEDek egyenként, egymás után felvillannak (kb. 1 Hz). H.BE+ FP +H.I H.BE+ FP +H.I 2. ábra: Ellenőrzés a tesztelő áramkör segítségével rendszeres ellenőrzésnek legyen része mindig az oltóközpontban lévő akkumulátorok vizsgálata! Szemrevételezéssel (Nincse szivárgás, repedés, külsérelmi nyom? Nem öregebbe 3 évnél?) és méréssel (kapocsfeszültség 2727,6 V; pillanatnyi és kisütéses terheléses teszt) bizonyosodjunk meg azok használhatóságáról. z indítóáramkör ellenőrzésének lépései: 1. Tiltsuk le az oltásvezérlő zónáit (CE200+) vagy állítsuk a berendezést ikapcsolt állapotba (RP1r, UDS3). 2. Húzzuk le az összes oltógenerátor elektromos indítóinak sorkapcsát az król és tegyük a helyükre a tesztelő áramköröket. kihúzott vezetékeket jól látható módon hajtsuk az dobozán kívülre. 3. Figyelem! z csak a FirePro generátor indítóáramkörének szakadását képes jelezni, a zárlatot nem. Így előfordulhat, hogy egy zárlatos generátort nem veszünk észre, ami oltáskor a szükséges koncentráció hiányát eredményezheti! Ezért kell manuálisan is ellenőrizni a generátorok állapotát: egyszerű (passzív) multiméterrel (I ki,max < 20 m) ki kell mérni a fűtőszál 2 hmos ellenállását. 4. Ha az összes ban behelyeztük a tesztelő áramköröket, állítsuk a központot normál működési állapotba, majd automatikus és kézi oltásindítással is ellenőrizzük az oltókimenet működését. Helyes működés esetén az panelekbe csatlakoztatott tesztelő nyákon lévő LEDek sorban egymás után villannak fel kb. fél másodperces késleltetéssel. mennyiben az összes felvillant, az oltás sikerült. 5. Ellenőrizzük le az oltókör hibajelző képességét is! Bontsuk fel és/vagy zárjuk rövidre az khoz menő vezetékezést és vegyük ki valamelyik ból a tesztelő áramkört, s ellenőrizzük a központ jelzéseit. 6. z ellenőrzés végeztével újból tegyük teszt állásba az oltásvezérlő központot, kössük vissza a generátorokat, tegyük a helyükre a tesztelő áramköröket majd ismét helyezzük a központot normál üzembe. űszaki leírás 3. oldal
4 TÖBB GENERÁTR INDÍTÁS Ha egy oltókimenetről 12nél több FirePro generátor indítására van szükség, akkor az FPV2k kaszkádba köthetők, így több generátor egyidejű indítására van lehetőség. kaszkádolás előnye, hogy a hibajelzési lánc folytonos marad, azaz bármely FPV2 kimenet vagy generátor hiba eljut az oltóközpontig. Erre a célra az FPV2 kaszkád kimenete használható. 2,2 khmos lezáró ellenállás helyére, a + és sorkapocsba kell a következő FPV2 indítóbemenet + és vezetékét, a panel hátoldalán található sorkapocsba pedig a kivett lezáró ellenállást kell bekötni (lásd az alábbi rajzon!). z és akku vezetékeket 2 vagy több FPV2 esetén már egy hálózatkimaradásjelző áramkörrel ellátott (HJPromatt), különálló, 24 Vos szünetmentes tápegység akkuira (min. 7 h) kell rákötni! Ilyenkor a két vagy több FPV2 akku vezetékeit közösíteni kell! max. 12db FPV indítóbemenet + FPV + akku + + akku + aszkád kimenet aszkád kimenet lezáró ellenállás (2,2 khm) aszkád kimenet közösített akku vezetékek FPV indítóbemenet max. 12db indítóbe. + indítóbe. max. 12db z előző FPV kaszkádkimenetének lezáró ellenállását a panel hátoldalán található sorkapocsba kell kötni! z előző FPV kaszkádkimenetének lezáró ellenállását a panel hátoldalán található sorkapocsba kell kötni! központ oltókimenet lezáró ellenállását a panel hátoldalán található sorkapocsba kell kötni! 3. ábra: Több FPV2 összekötése FPV2 FELSZERELÉSE ÉS BEÖTÉSE RP1R LTÓÖZPNTB RP1r oltásvezérlő alközpont jellemzői z oltóközpont 1 oltókört és a hozzá kapcsolódó összes szükséges be és kimenetet tartalmazza; z oltóközpont megfelel az EN542/4 és az EN12094/1:2003 előírásainak. 2db oltókimenet: dip kapcsolóval állítható működésű, felügyelt, 6,8 khmmal lezárt, polaritás fordításos, maximálisan 1el terhelhető kimenetek; ézi oltásindító bemenet: felügyelt, 6,8 khmmal lezárt bemenet; 2db felügyelt hangjelző kimenet: polaritás fordításos, 6,8 khmos lezáró ellenállással; 4. ábra: Példabekötés RP1r oltóközpontba z FPV2 bekötéséhez szükséges csatlakozó pontok. Jel megevezése Jel megevezése egjegyzés Bemenetek C Tartálynyomás (LW ESS SWITCH) egjegyzés imenetek* (6,8 khm lezáró, 2,2 khm jeleztetővel sorba kötött hőbiztosíték) 11 ltó kimenet 1. (CCT EXT.1) piros vezetéket a + ra, a másikat a ra kell kötni! (6,8 khm lezáró) 24V akkuról FPV2 tápfeszültsége özvetlenül az akkusarura kell csatlakoztatni! ( Piros: + ; Fekete: ) űszaki leírás 4. oldal
5 FPV2 FELSZERELÉSE ÉS BEÖTÉSE UDS3 LTÓÖZPNTB Felettes tűzjelző központ relékimeneteiről vagy Notifier intelligens tűzjelző központ címzőhurkáról indítható; ltókimenet: felügyelt, 2,7 khmmal lezárt, polaritás fordításos, 0,65 önvisszaálló biztosítékkal védett; ézi oltásindító bemenet: felügyelt, 2.7 khmmal lezárt bemenet; Felügyelt hangjelző kimenet: 2.7 khmos lezáró ellenállással; ltás megtörtént, ltás leállítva, ézi üzemmód relékimenetek: 24 VDC / 1 ; z alközpont 2 oltókört és a hozzá kapcsolódó összes szükséges be és kimenetet tartalmazza; 5. ábra Példabekötés UDS3 oltóközpontba z FPV2 bekötéséhez szükséges csatlakozó pontok. Jel megevezése egjegyzés Bemenetek CNZ1 és CNZ2 imenetek* 10. Tartálynyomás 11. GND (2,7 khm lezárás + hőbiztosíték) 24. Jel megevezése ltó kimenet + CNZ1 és CNZ2 UDS3 oltásvezérlő alközpont jellemzői V akkuról ltó kimenet FPV2 tápfeszültsége egjegyzés (2,7 khm lezárás) özvetlenül az akkusarura kell csatlakoztatni! ( Piros: + ; Fekete: ) kimenetek polaritása az UDS3 nyugalmi állapotában vannak feltüntetve! FPV2 FELSZERELÉSE ÉS BEÖTÉSE CCD 103 LTÓÖZPNTB z FPV2 az oltó központ dobozában nem fér el, ezért egy külső dobozba kell szerelni amit lehetőleg szorosan a központ mellé ajánlott elhelyezni. dobozba szerelt FPV2 és a központ összekötésére a mellékelt tűzálló kábelek szolgálnak. z FPV2 dobozaként egy legalább 70 mmes szabad belső magasságú, legalább IP55 védettségű, tömszelence fogadására képes, falra rögzíthető doboz használható, amelybe csak az FPV2t építse be. 1. Rögzítse az FPV2 alaplemezét a dobozhoz! 2. Vezesse be a tűzálló kábeleket a dobozba! 3. jelvezetéken alakítson ki tehermentesítő hurkot, hogy a tömör kábel ne tudja kihajlítani a helyéről az indítójel csatlakozóját! 4. össe be a központ oltókimenetének 4,7 khmos lezáró ellenállását az FPV2 alján lévő csatlakozóba, kösse be polaritáshelyesen az indítójel kábelét, és csatlakoztassa a tápfeszültség csúszósaruit is! ( 7 es biztosíték melletti saru a pozitív.) Figyelem! z FPV2höz a szigetelt csúszósarut csatlakoztassa! (z elágazó a központ akkuira megy.) 5. Rögzítse az FPV2 nyákot az alaplemezre a 1. ábra szerint! 6. Vezesse be a tűzálló kábeleket a központba! 7. jelvezetéken alakítson ki tehermentesítő hurkot, hogy a tömör kábel ne tudja kihúzni a helyéről az indítójel csatlakozóját! össe be a vezetéket polaritáshelyesen a BLE feliratú csatlakozóba! 8. Csatlakoztassa az elágazó akkusarukat az akkumulátorra. központot az elágazó sarun keresztül csatlakoztathatja majd a központhoz. űszaki leírás 1. ábra: z FPV2 bekötése 5. oldal

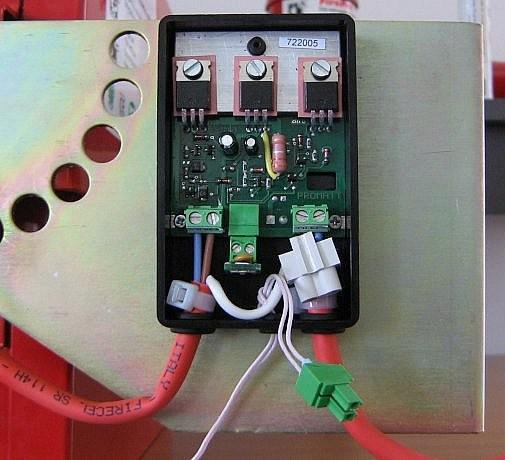

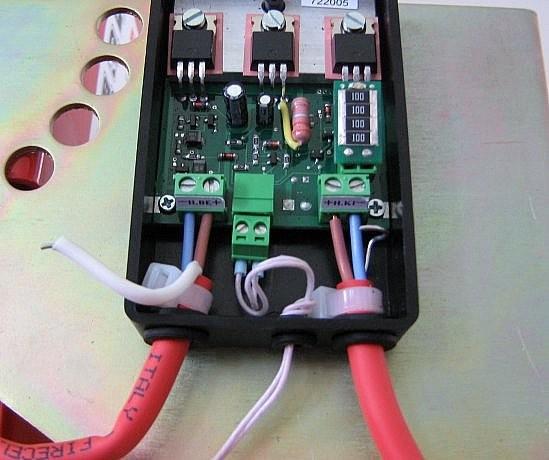

6 2. kép: FP3000 fali konzolára szerelt (teszt állapotban) 3. kép: FP3000 fali konzolára szerelt (éles állapotban, árnyékolás összekötés előtt) Tájékoztatjuk kedves ügyfeleinket, hogy az FPV2 és áramköröket önmagukban nem, csak a Promatt.nél vásárolt FIRE oltógenerátorokkal együtt lehet megvásárolni, garanciát pedig csak a fent említett oltásvezérlő központ valamelyikére csatlakoztatás esetén tudunk vállalni BUDPEST Hauszmann lajos u HUNGRY Web: űszaki leírás Tel.: Fax.: (36) (36) (36) info@promatt.hu 6. oldal
