1 Parkok, közterületek öntözésének gyakorlata Elektromossággal kapcsolatos kérdések az Dobovics Miklós MIRE FIGYELJÜNK AZ ÖNTÖZŐRENDSZER ELEKTROMOS KIALAKÍTÁSÁNÁL? ALAPFOGALMAK KÁBELEK ÉS BEKÖTÉSEK MÉRÉSEK HIBÁK Dobovics Miklós villamos üzemmérnök T-Markt Szakáruház Kft. 1

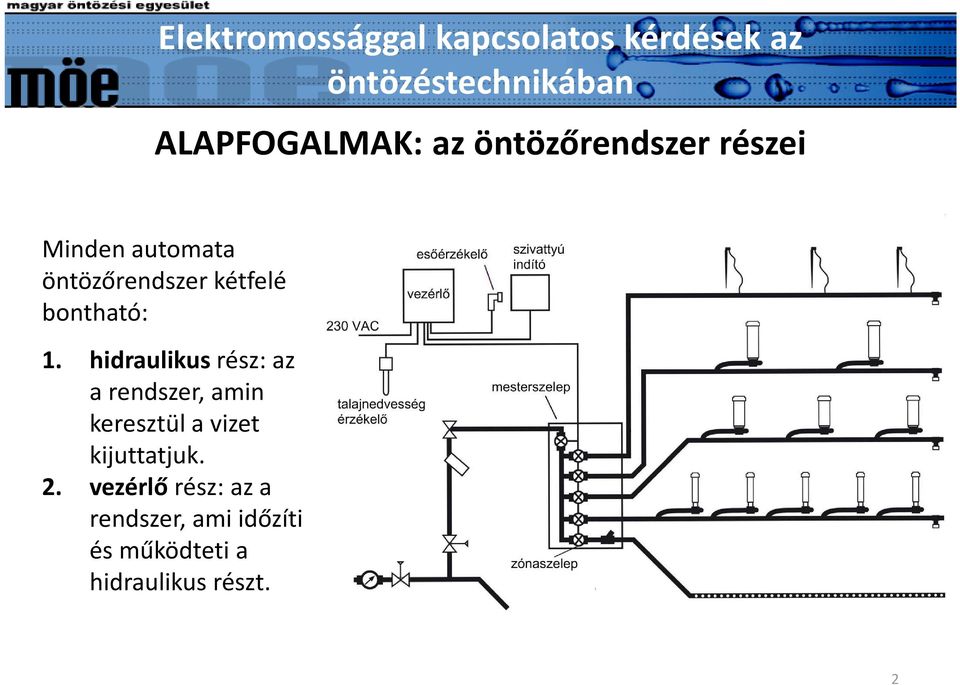

2 ALAPFOGALMAK: az öntözőrendszer részei Minden automata öntözőrendszer kétfelé bontható: 1. hidraulikus rész: az a rendszer, amin keresztül a vizet kijuttatjuk. 2. vezérlő rész: az a rendszer, ami időzíti és működteti a hidraulikus részt. 2

3 ALAPFOGALMAK: az öntözőrendszer részei A vezérlés legtöbbször elektronikus úton történik, amiben rész vesznek: a vezérlő, a mágnesszelepek, időjárás érzékelők (eső, szél, napsugárzás, talajnedvesség) és az ezeket bekötő, összekötő kábelek, vezetékek. A automata rendszer része lehet még a szivattyú és vezérlése is. 3

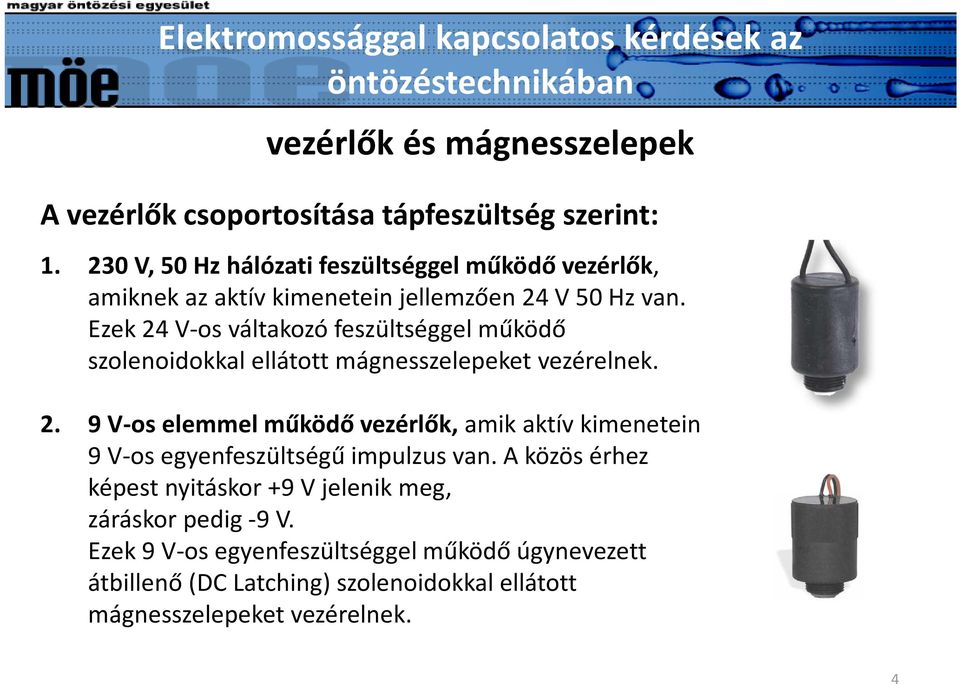

4 vezérlők és mágnesszelepek A vezérlők csoportosítása tápfeszültség szerint: V, 50 Hz hálózati feszültséggel működő vezérlők, amiknek az aktív kimenetein jellemzően 24 V 50 Hz van. Ezek 24 V-os váltakozó feszültséggel működő szolenoidokkal ellátott mágnesszelepeket vezérelnek V-os elemmel működő vezérlők, amik aktív kimenetein 9 V-os egyenfeszültségű impulzus van. A közös érhez képest nyitáskor +9 V jelenik meg, záráskor pedig -9 V. Ezek 9 V-os egyenfeszültséggel működő úgynevezett átbillenő (DC Latching) szolenoidokkal ellátott mágnesszelepeket vezérelnek. 4

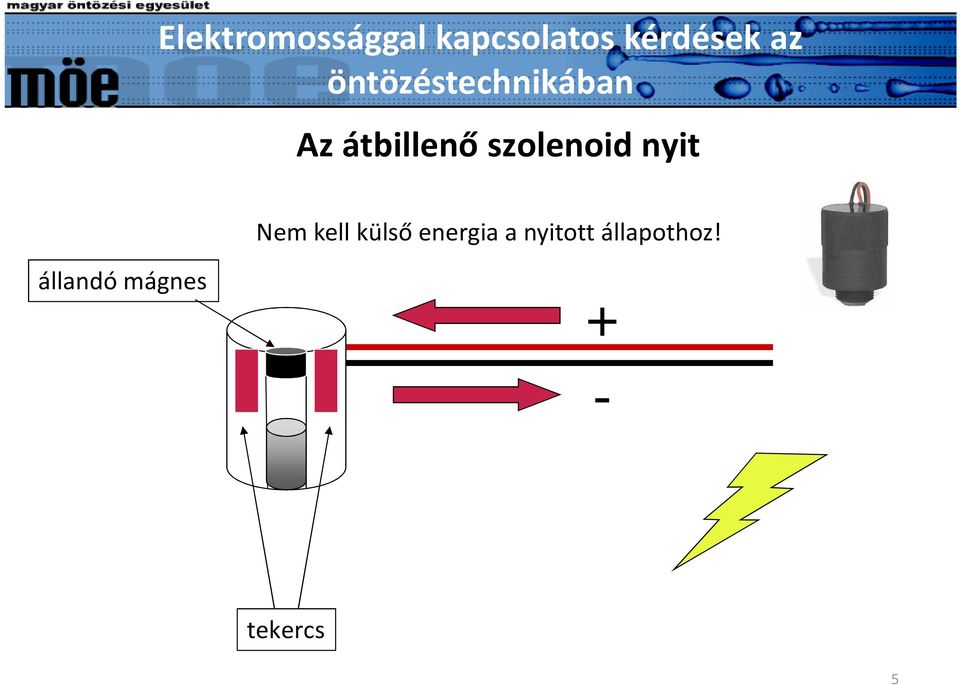

5 Az átbillenő szolenoid nyit Nem kell külső energia a nyitott állapothoz! állandó mágnes + - tekercs 5

6 Az átbillenő szolenoid zár állandó mágnes Fordított polaritásnál lezár! - + tekercs 6

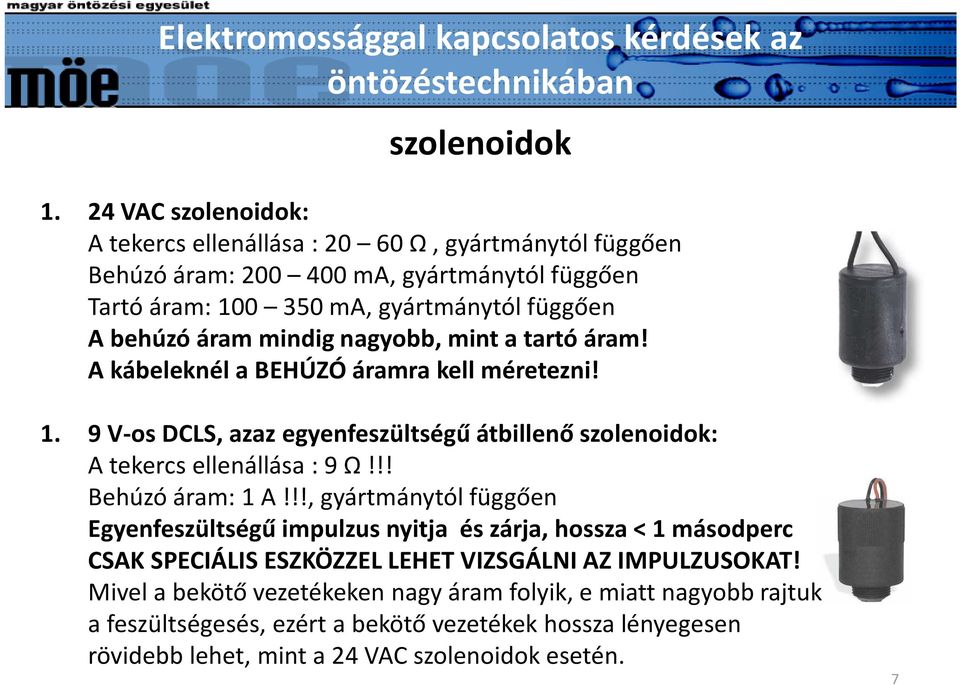

7 szolenoidok VAC szolenoidok: A tekercs ellenállása : Ω, gyártmánytól függően Behúzó áram: ma, gyártmánytól függően Tartó áram: ma, gyártmánytól függően A behúzó áram mindig nagyobb, mint a tartó áram! A kábeleknél a BEHÚZÓ áramra kell méretezni! 1. 9 V-os DCLS, azaz egyenfeszültségű átbillenő szolenoidok: A tekercs ellenállása : 9 Ω!!! Behúzó áram: 1 A!!!, gyártmánytól függően Egyenfeszültségű impulzus nyitja és zárja, hossza < 1 másodperc CSAK SPECIÁLIS ESZKÖZZEL LEHET VIZSGÁLNI AZ IMPULZUSOKAT! Mivel a bekötő vezetékeken nagy áram folyik, e miatt nagyobb rajtuk a feszültségesés, ezért a bekötő vezetékek hossza lényegesen rövidebb lehet, mint a 24 VAC szolenoidok esetén. 7

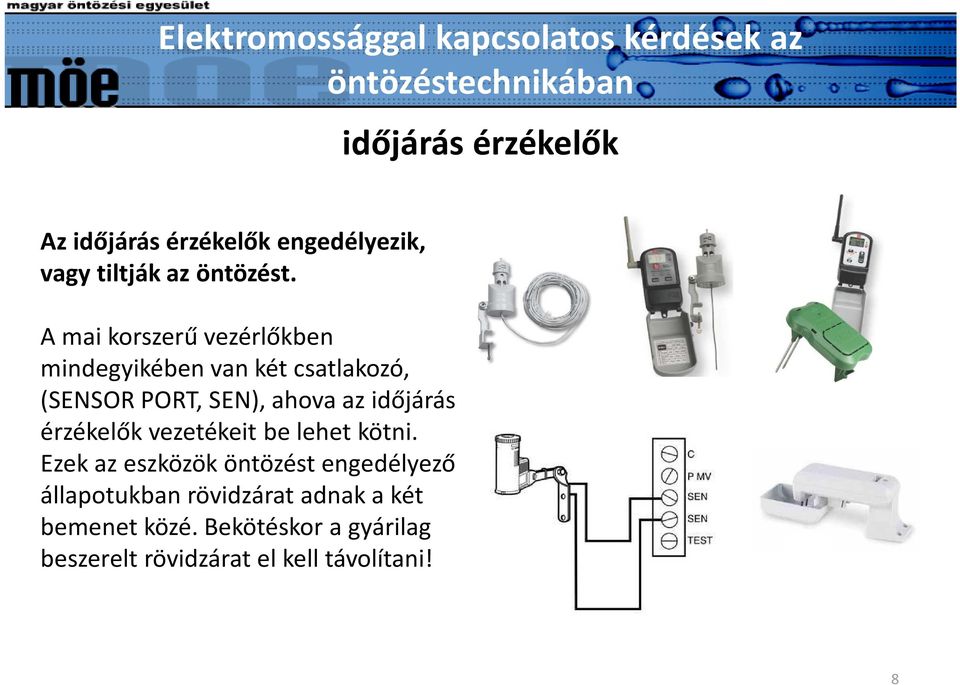

8 időjárás érzékelők Az időjárás érzékelők engedélyezik, vagy tiltják az öntözést. A mai korszerű vezérlőkben mindegyikében van két csatlakozó, (SENSOR PORT, SEN), ahova az időjárás érzékelők vezetékeit be lehet kötni. Ezek az eszközök öntözést engedélyező állapotukban rövidzárat adnak a két bemenet közé. Bekötéskor a gyárilag beszerelt rövidzárat el kell távolítani! 8

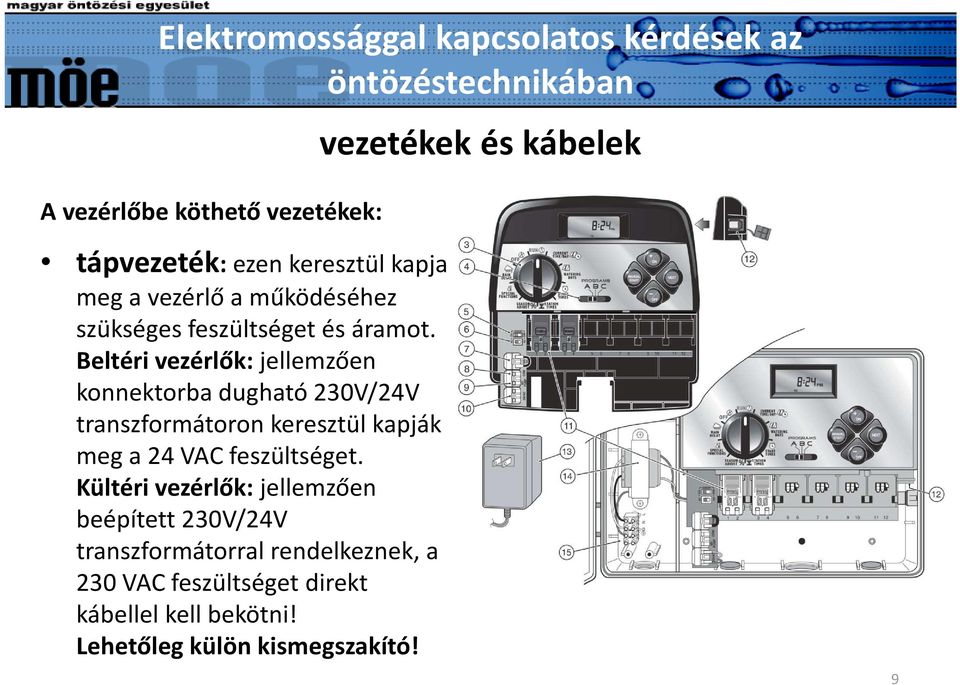

9 A vezérlőbe köthető vezetékek: vezetékek és kábelek tápvezeték: ezen keresztül kapja meg a vezérlő a működéséhez szükséges feszültséget és áramot. Beltéri vezérlők: jellemzően konnektorba dugható 230V/24V transzformátoron keresztül kapják meg a 24 VAC feszültséget. Kültéri vezérlők: jellemzően beépített 230V/24V transzformátorral rendelkeznek, a 230 VAC feszültséget direkt kábellel kell bekötni! Lehetőleg külön kismegszakító! 9

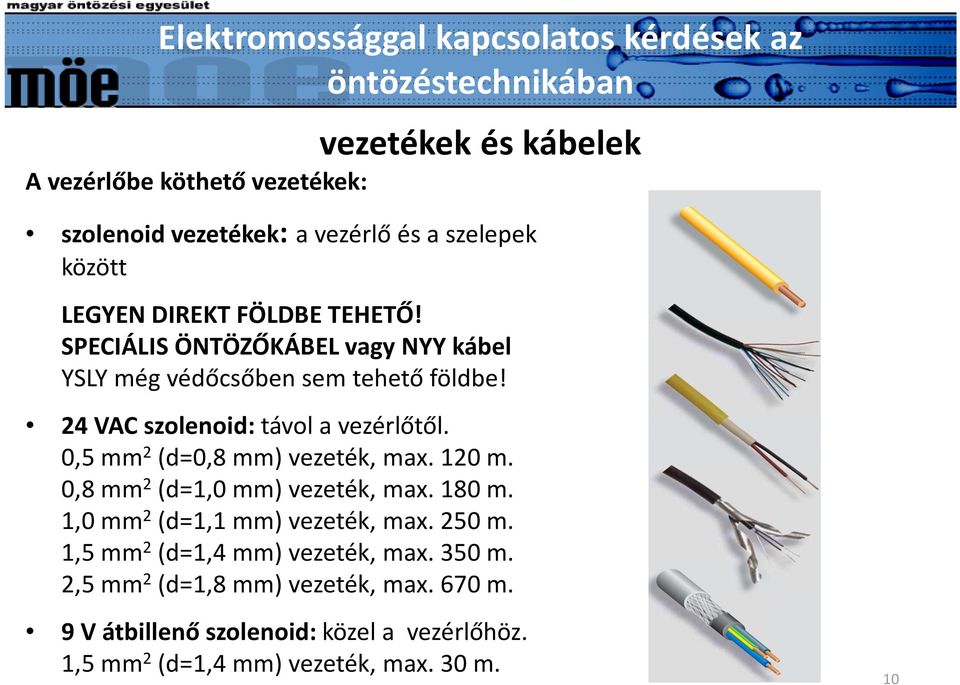

10 A vezérlőbe köthető vezetékek: vezetékek és kábelek szolenoid vezetékek: a vezérlő és a szelepek között LEGYEN DIREKT FÖLDBE TEHETŐ! SPECIÁLIS ÖNTÖZŐKÁBEL vagy NYY kábel YSLY még védőcsőben sem tehető földbe! 24 VAC szolenoid: távol a vezérlőtől. 0,5 mm 2 (d=0,8 mm) vezeték, max. 120 m. 0,8 mm 2 (d=1,0 mm) vezeték, max. 180 m. 1,0 mm 2 (d=1,1 mm) vezeték, max. 250 m. 1,5 mm 2 (d=1,4 mm) vezeték, max. 350 m. 2,5 mm 2 (d=1,8 mm) vezeték, max. 670 m. 9 V átbillenő szolenoid: közel a vezérlőhöz. 1,5 mm 2 (d=1,4 mm) vezeték, max. 30 m. 10

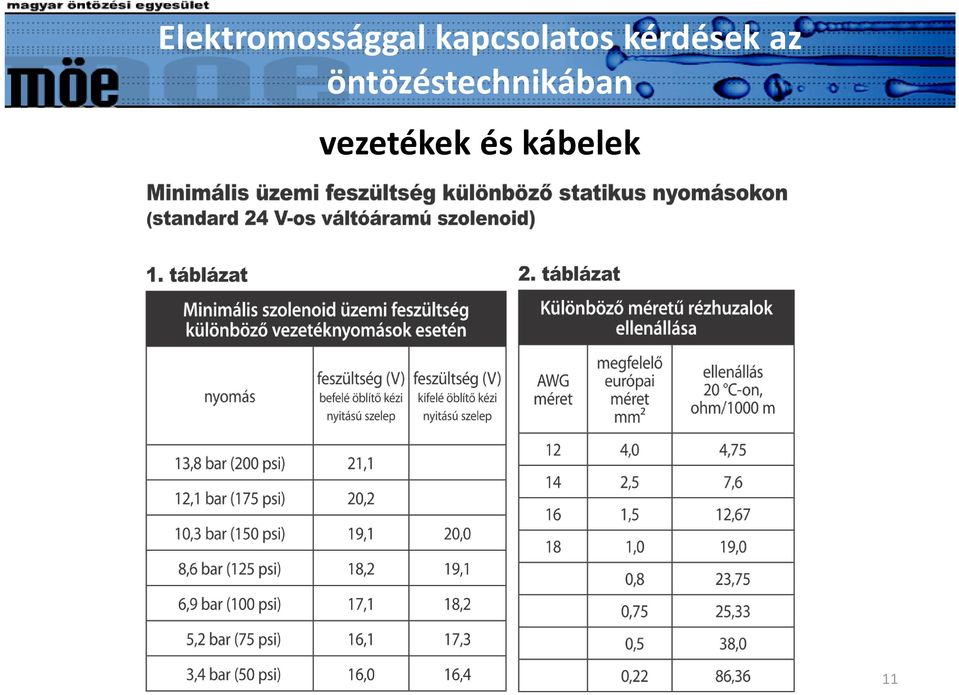

11 vezetékek és kábelek 11

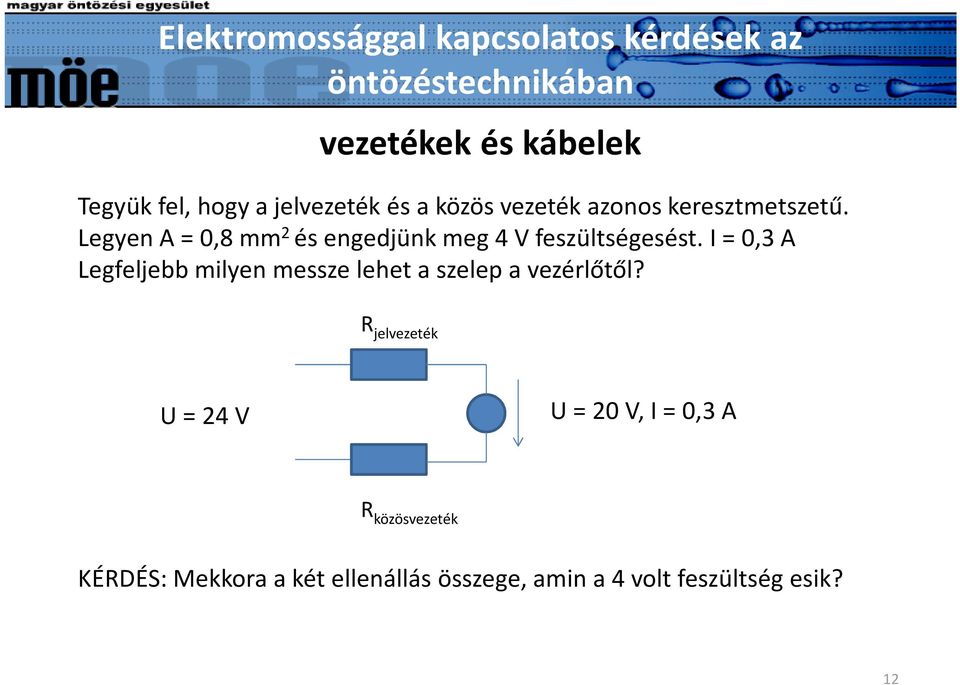

12 vezetékek és kábelek Tegyük fel, hogy a jelvezeték és a közös vezeték azonos keresztmetszetű. Legyen A = 0,8 mm 2 és engedjünk meg 4 V feszültségesést. I = 0,3 A Legfeljebb milyen messze lehet a szelep a vezérlőtől? R jelvezeték U = 24 V U = 20 V, I = 0,3 A R közösvezeték KÉRDÉS: Mekkora a két ellenállás összege, amin a 4 volt feszültség esik? 12

13 vezetékek és kábelek R jelvezeték U = 24 V U = 20 V, I = 0,3 A R közösvezeték Ohm törvény: I=U/R, ebből R=U/I = 4V/0,3A= 13,33 ohm Az A = 0,8 mm 2 vezeték ellenállása 1000 méterenként 23,75 ohm (lsd. 2. táblázat). Ha 1000 m ellenállása 23,75 ohm, akkor a 13,33 ohmos vezeték hossza 1000*13,33/23,75 méter, azaz 560 méter. De ez oda-vissza vezetékhossz, ezért ennek a fele távolságára, 280 méterre tehetjük a szolenoidot a vezérlőtől. 13

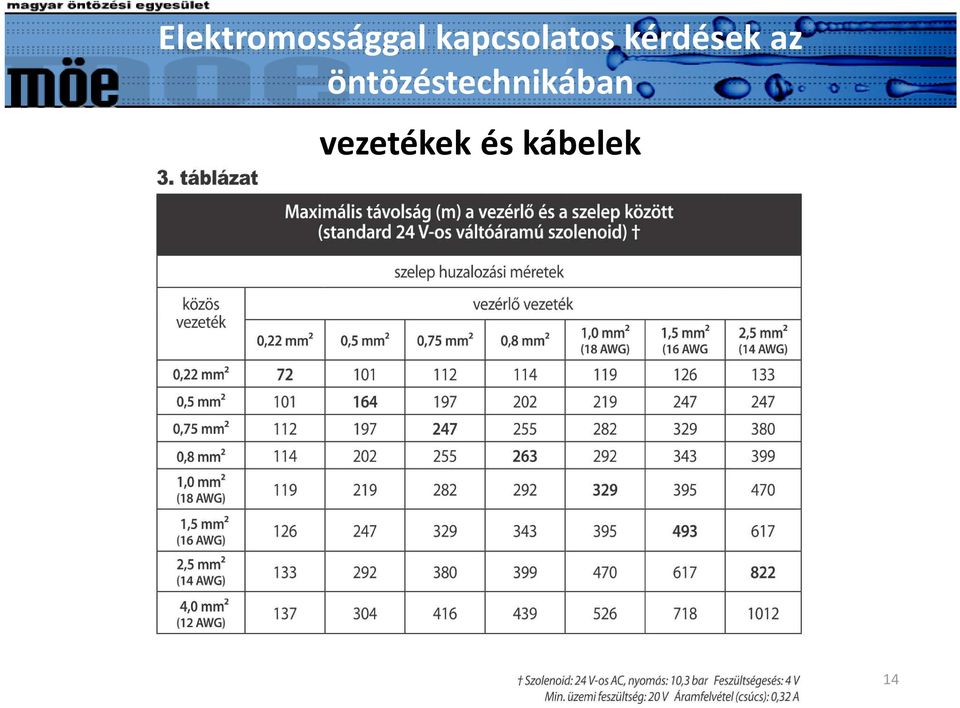

14 vezetékek és kábelek 14

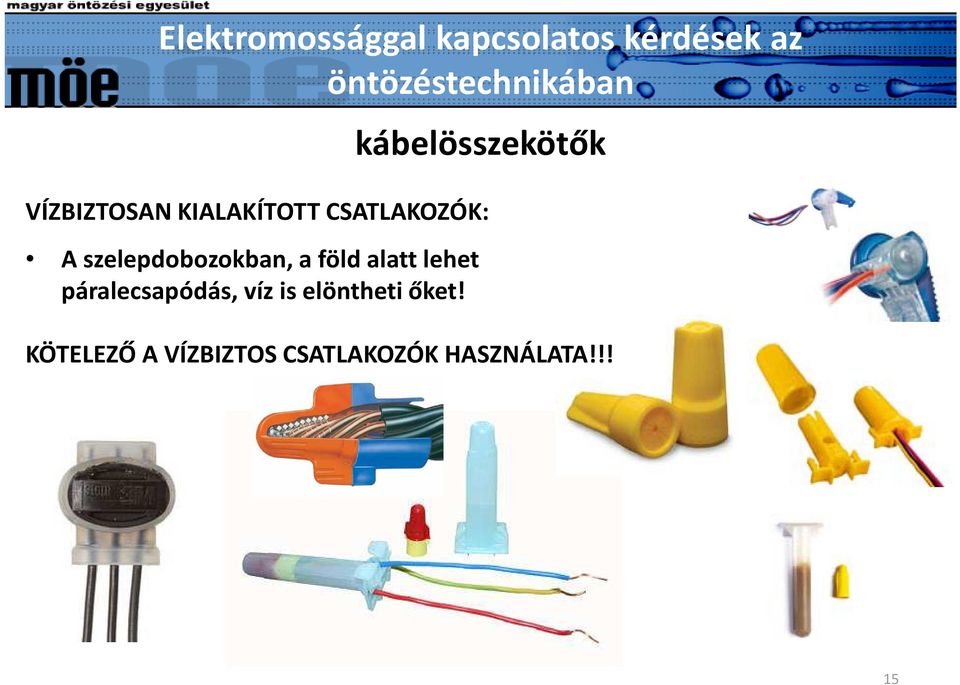

15 kábelösszekötők VÍZBIZTOSAN KIALAKÍTOTT CSATLAKOZÓK: A szelepdobozokban, a föld alatt lehet páralecsapódás, víz is elöntheti őket! KÖTELEZŐ A VÍZBIZTOS CSATLAKOZÓK HASZNÁLATA!!! 15

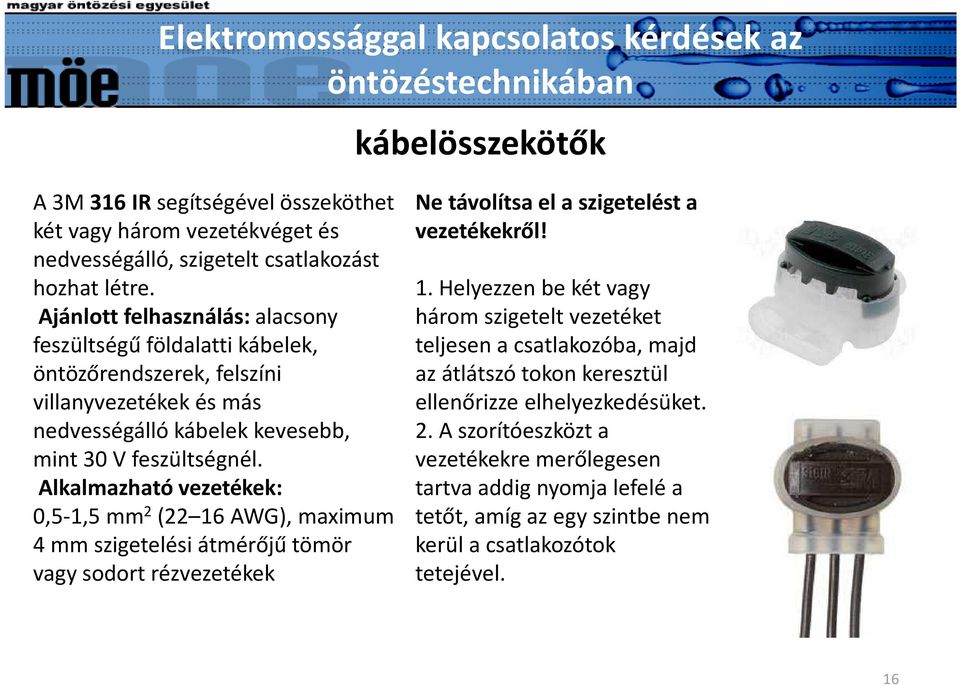

16 kábelösszekötők A 3M 316 IR segítségével összeköthet két vagy három vezetékvéget és nedvességálló, szigetelt csatlakozást hozhat létre. Ajánlott felhasználás: alacsony feszültségű földalatti kábelek, öntözőrendszerek, felszíni villanyvezetékek és más nedvességálló kábelek kevesebb, mint 30 V feszültségnél. Alkalmazható vezetékek: 0,5-1,5 mm 2 (22 16 AWG), maximum 4 mm szigetelési átmérőjű tömör vagy sodort rézvezetékek Ne távolítsa el a szigetelést a vezetékekről! 1. Helyezzen be két vagy három szigetelt vezetéket teljesen a csatlakozóba, majd az átlátszó tokon keresztül ellenőrizze elhelyezkedésüket. 2. A szorítóeszközt a vezetékekre merőlegesen tartva addig nyomja lefelé a tetőt, amíg az egy szintbe nem kerül a csatlakozótok tetejével. 16

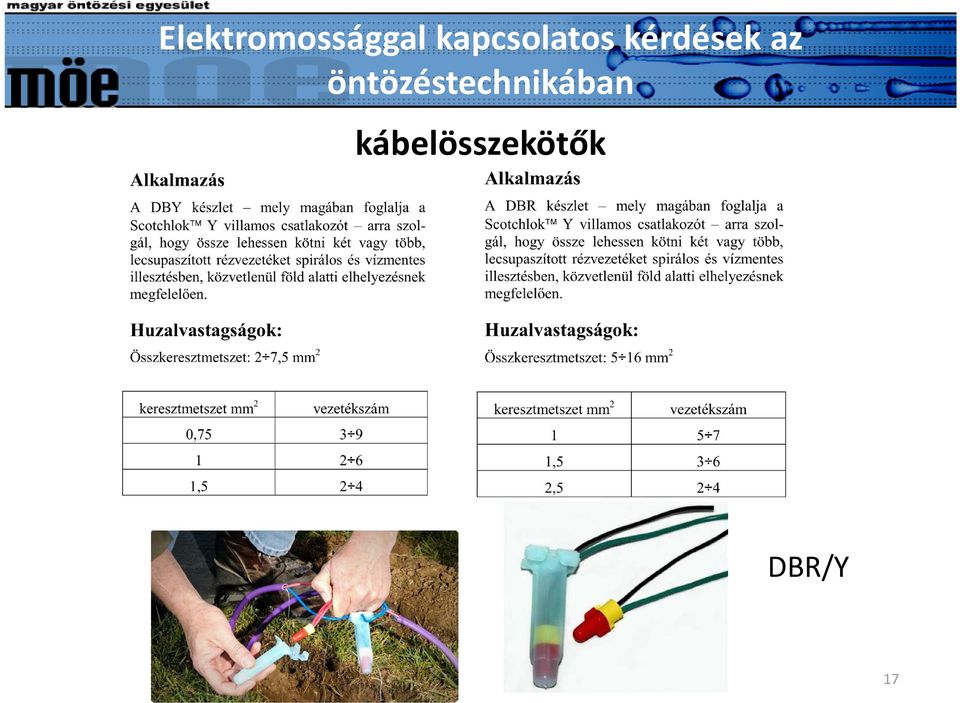

17 kábelösszekötők DBR/Y 17

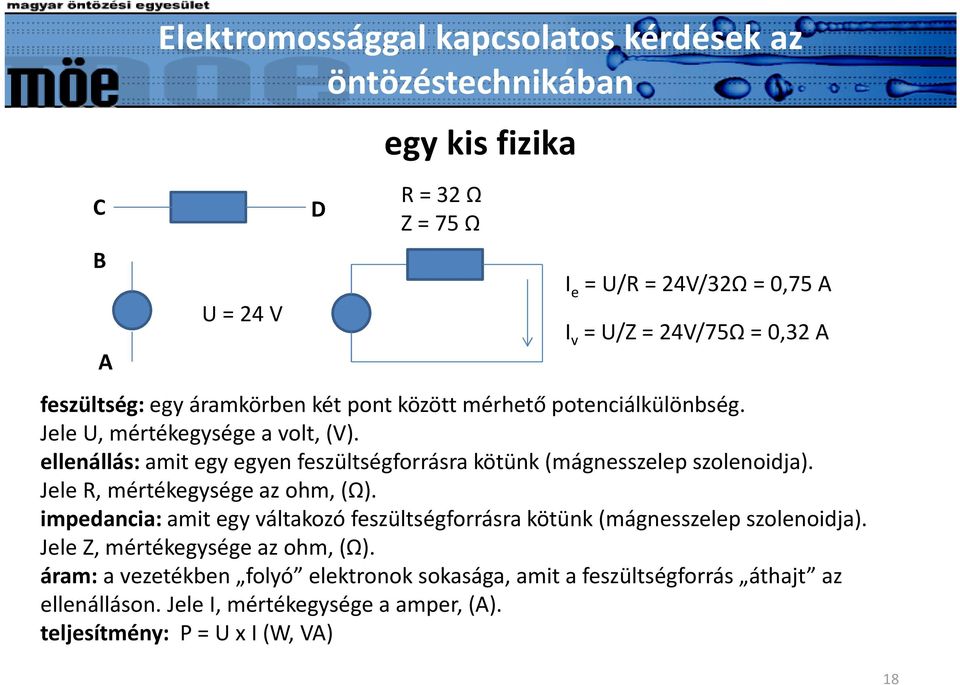

18 C B A Elektromossággal kapcsolatos kérdések az U = 24 V D egy kis fizika R = 32 Ω Z = 75 Ω I e = U/R = 24V/32Ω = 0,75 A I v = U/Z = 24V/75Ω = 0,32 A feszültség: egy áramkörben két pont között mérhető potenciálkülönbség. Jele U, mértékegysége a volt, (V). ellenállás: amit egy egyen feszültségforrásra kötünk (mágnesszelep szolenoidja). Jele R, mértékegysége az ohm, (Ω). impedancia: amit egy váltakozó feszültségforrásra kötünk (mágnesszelep szolenoidja). Jele Z, mértékegysége az ohm, (Ω). áram: a vezetékben folyó elektronok sokasága, amit a feszültségforrás áthajt az ellenálláson. Jele I, mértékegysége a amper, (A). teljesítmény: P = U x I (W, VA) 18

19 MÉRÉSTECHNIKA: a multiméter Mérhetünk vele: 1. Egyen feszültség (elemek): 1,5V, 9V 2. Váltakozó feszültség: Hálózati 230 VAC, Vezérlőt működtető 24 VAC, Vezérlő zónakimenet feszültség 24 VAC Szolenoidon lévő feszültség: 24 VAC 3. Ellenállás: Szolenoid ellenállása a mágnesszelepnél Szolenoid + vezetékek ellenállása a vezérlőnél Esőérzékelő + vezetékek ellenállása a vezérlőnél MEGFELELŐ MÉRÉSHATÁRBAN MÉRJÜNK!!! 19

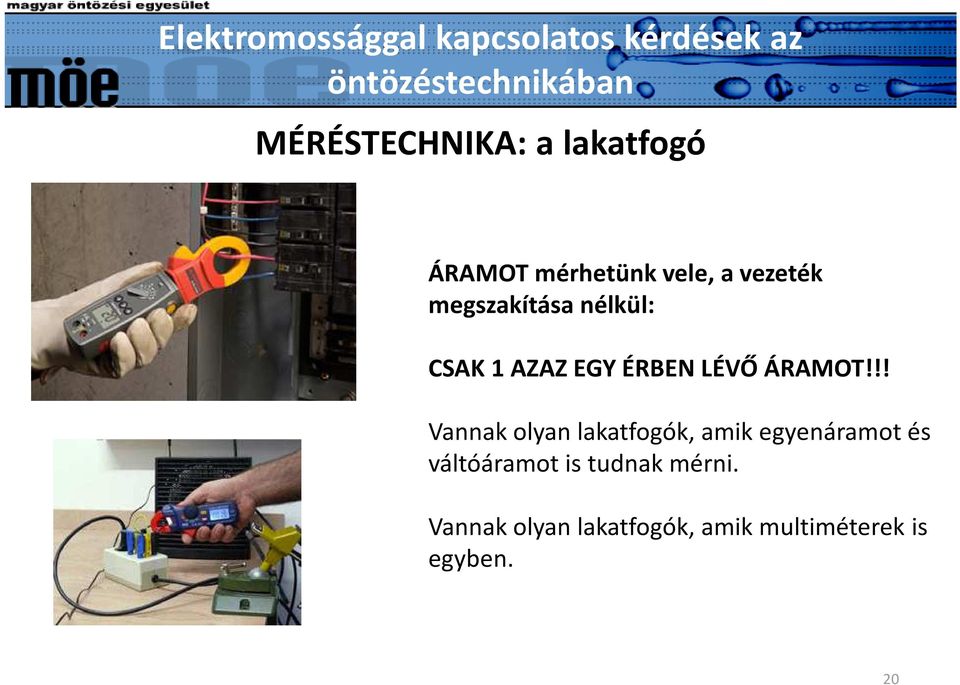

20 MÉRÉSTECHNIKA: a lakatfogó ÁRAMOT mérhetünk vele, a vezeték megszakítása nélkül: CSAK 1 AZAZ EGY ÉRBEN LÉVŐ ÁRAMOT!!! Vannak olyan lakatfogók, amik egyenáramot és váltóáramot is tudnak mérni. Vannak olyan lakatfogók, amik multiméterek is egyben. 20

21 feszültség mérések B U e, U v U V DC (Direct Current) = egyenáram AC (Alternating Current) = váltakozó áram A van-e az elemben feszültség? (9 VDC, 1,5 VDC) van-e a konnektorban feszültség? (230 VAC!) van-e a transzformátor kimenetén 24 VAC van-e a működő zóna kimenetén 24 VAC van-e a működő zóna szolenoidján 24 VAC 21

22 ellenállás mérések B A mérendő szakaszt kössük ki! R Ω A mekkora a szolenoid ellenállása? szolenoid + vezetékek ellenállása a vezérlőnél mekkora a vezetékek ellenállása (rövidzár a szelepnél, mérés a vezérlőnél)? mekkora a vezetékek ellenállása (rövidzár a vezérlőnél, mérés a szelepnél)? mekkora az aktív esőérzékelő + vezetékek ellenállása a vezérlőnél? mekkora a passzív esőérzékelő + vezetékek ellenállása a vezérlőnél? mekkora a vezetékek ellenállása (rövidzár az érzékelőnél, mérés a vezérlőnél)? mekkora a vezetékek ellenállása (rövidzár a vezérlőnél, mérés az érzékelőnél)? 22

23 HIBÁS KIVITELEZÉS 23

24 HIBÁS KIVITELEZÉS 24

25 HIBÁS KIVITELEZÉS 25

26 HIBÁS KIVITELEZÉS 26

27 HIBÁS KIVITELEZÉS 27

28 AMIRŐL NEM VOLT SZÓ Védőcső kérdése, buktatói. Kültéri vagy beltéri vezérlő, miért lényeges? Mennyi egy szelep fogyasztása? Vezérlők terhelhetősége. Több szelep egy kimeneten. Dekóderes rendszerek. Földelés, villámvédelem. Szivattyúk vezérlési módjai. 230V szerelésével kapcsolatos előírások, tanácsok. Szivattyúk 230V oldali szerelési tanácsok, kábeltoldás. Ciszternás öntözés vezérlése. Kerti világítás vezérlés az öntöző vezérlővel. És még sok-sok más 28

29 Parkok, közterületek öntözésének gyakorlata Elektromossággal kapcsolatos kérdések az MIRE IS FIGYELJÜNK Dobovics TEHÁT Miklós AZ ÖNTÖZŐRENDSZER ELEKTROMOS KIALAKÍTÁSÁNÁL? HASZNÁLJUNK AZ ELŐÍRÁSOKNAK MEGFELELŐ ANYAGOKAT! TARTSUK BE AZ AJÁNLÁSOKAT! HA VALAMIBEN NEM VAGYUNK BIZTOSAK, FORDULJUNK SZAKEMBERHEZ! Dobovics Miklós villamos üzemmérnök T-Markt Szakáruház Kft. 29
