MŰSZAKI DOKUMENTÁCIÓ. Elektronikus fogyasztásmérők 7E SOROZAT

Átírás

1 MŰSZAKI DOKUMNTÁCIÓ 7

2

3 7 7 gyfázisú, kétirányú fogyasztásmérők háttérvilágítású LCD kijelzővel es típus Kijelezhető mennyiségek: kwh, kw, V -- Az összfogyasztást jelzi kwh-ban -- A feszültség és a teljesítmény pillanatnyi értékei is kijelezhetők V-ban és kw-ban -- Pontossági osztály: 1 (N ) -- S0 impulzuskimenet, csak a kwh-t jelzi (N ) es típus MID konform mérők -- Kijelezhető az összfogyasztás, ill. a részfogyasztás (nullázható), kwh-ban, kvahban vagy kvarh-ban -- További kijelezhető mennyiségek (pillanatértékek): V, A, cos φ, kw, kva, kvar, frekvencia és az áramirány -- A hatásos energiafogyasztás pontossági osztálya: B (N ) -- Programozható* S0 impulzuskimenet (N ) -- Tartozék a csomagolásban: plombáló fedél Érintésvédelmi osztály: II TS 35 mm-es sínre szerelhető (N 60715) referencia áram 5 A / max. tartós határáram 40 A egyfázisú 230 V AC mutatja: összfogyasztást kwh-ban vagy V vagy kw pillanatnyi értékét nem MID konform kivitel referencia áram 5 A / max. tartós határáram 40 A egyfázisú 230 V AC kijelzi a kwh, kvah vagy kvarh értékeket vagy a V, A, cos φ, kw, kvar, ferkvencia pillanatértékeit és az áramirányt MID konform kivitel * Az S0 impulzuskimeneten kijelezhető mennyiségek: kwh, kvah, kvarh Méreteket lásd a 11. oldalon Kimenet/kijelző S0 S0 +24 V +24 V Referencia áram / Max. tartós határáram I n /I max A 5/40 5/40 Indulási áram I st A Legkisebb mérhető áram I min A Pontossági követelmények áramtartománya A Rövid idejű áramterhelhetőség (terhelés ideje) A 1200 (10 ms) 1200 (10 ms) Névleges feszültség U N V AC Működési feszültségtartomány ( )U N ( )U N Névleges frekvencia Hz 50/60 50/60 Mértékadó fogyasztás W/VA 0.5/7 0.5/7 Kijelző Hétszámjegyű LCD kijelző háttérvilágítással Legnagyobb / legkisebb kijelzett érték kwh / /0.1 LD-es fogyasztásjelzés, impulzus / kwh LD impulzus hossza ms 4±0.5 4±0.5 S0 impulzuskimenet (S0+/S0 ) Kimenetek száma / típusa 1 optocsatolt kimenet 1 optocsatolt kimenet Feszültség- / áramtartomány (N szerint) V DC/mA / /1 27 Impulzusok száma / kwh Imp/kWh* Impulzusok hossza ms 100 ± ± 0.5 Max. átviteli távolság m Általános adatok Pontossági osztály N (nem MID)/ N (MID) szerint 1 B Környezeti hőmérséklet tartomány** C Érintésvédelmi osztály II II Védettség készülékház / csatlakozókapcsok IP 50/IP 20 IP 50/IP 20 Tanúsítványok: ** (A pontossági osztályon belül) 3

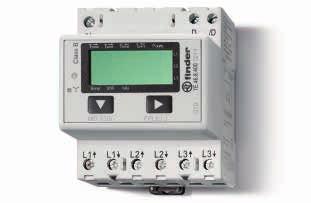

4 7 7 Háromfázisú, kéttarifás, kétirányú, MID kivitelű fogyasztásmérők, 2 S0 kimenettel, háttérmegvilágítású LCD kijelzővel, 3- vagy 4- vezetékes rendszerekhez, infravörös csatoló felülettel es típus Közvetlen csatlakozással 80 A-ig, kéttarifás es típus Áramváltó-csatlakozással 6 A, áramváltóval egészen A-ig, kéttarifás Kijelezhető az összfogyasztás, a részfogyasztás (visszaállítható) kwh-ban, kvah-ban vagy kvarh-ban mindkét tarifánál, 3 fázisban vagy fázisonként Kijelezhető pillanatértékek: V, A, cos φ, kw, kva, kvar, frekvencia és áramirány Hibajelzés fáziskieséskor vagy rossz fázissorrendnél Nyolcszámjegyű LCD kijelző háttérvilágítással A hatásos energiafogyasztás pontossági osztálya B az N zerint A meddőfogyasztás pontossági osztály 2 az N zerint Két programozható** S0 kimenet energiafelügyeleti rendszerekhez az N szerint Infravörös kommunikációs felület különböző protokollú adatátvitelhez (opcionális modulokkal lehetséges) Érintésvédelmi osztály: II Tartozék a csomagolásban: plombáló fedél TS 35 mm-es sínre szerelhető (N 60715) * Min. áramváltó-áttétel: 1:1 Max. áramváltó-áttétel: 10000:1 Az áramváltó szekunder csatlakozása állítható: 1 A vagy 5 A ** Az S0 impulzuskimeneten kijelezhető mennyiségek: kwh, kvah, kvarh referencia áram 5 A / max. tartós határáram 80 A 3-fázisú 400 V AC, 3- vagy 4- vez. rendszerekhez kéttarifás 3 x 230/400 V AC 50/60 Hz +24 V S V S02 RT1,T2 = Vezérlő-átkapcsoló referencia áram 1 A / max. tartós határáram 6 A 3-fázisú 400 V AC, 3- vagy 4- vez. rendszerekhez áramváltó-csatlakozással* az áramváltó szekunder oldala állítható* kéttarifás 3 x 230/400 V AC 50/60 Hz +24 V S V S02 RT1,T2 = Vezérlő-átkapcsoló Méreteket lásd a 11. oldalon Kimenet/kijelző Referencia áram / Max. tartós határáram I n /I max A 5/80 1/6 Indulási áram I st A Legkisebb mérhető áram I min A Pontossági követelmények áramtartománya A Rövid idejű áramterhelhetőség (terhelés ideje) A 2400 (10 ms) 120 (500 ms) Névleges feszültség U N V AC 3 x 230/400 3 x 240/415 3 x 230/400 3 x 240/415 Működési feszültségtartomány ( )U N ( )U N Névleges frekvencia Hz 50/60 50/60 Mértékadó fogyasztás fázisonként W/VA 0.5/ /7.5 Kijelző Nyolcszámjegyű LCD kijelző háttérvilágítással Legnagyobb / legkisebb kijelzett érték kwh / /0.01 LD-es fogyasztásjelzés, impulzus / kwh LD impulzus hossza ms 10±0.5 10±0.5 S0 impulzuskimenet (S0+/S0 ) Kimenetek száma / típusa 2 optocsatolt kimenet 2 optocsatolt kimenet Max. feszültség / max áram (N szerint) V AC-DC/mA 250/ /100 Impulzusok száma / kwh** Imp/kWh** 100 Lásd a 10. oldal, 1. sz. táblázat Impulzusok hossza ms 50 ± 2 50 ± 2 Max. átviteli távolság (30 V/20 ma) m Tarifabemenet - optocsatolt Feszültségtartomány V AC/DC Általános adatok Pontossági osztály N (MID) B B Környezeti hőmérséklet tartomány*** C C C Érintésvédelmi osztály II II Védettség készülékház / csatlakozókapcsok IP 50/IP 20 IP 50/IP 20 Tanúsítványok: *** (A pontossági osztályon belül) 4

5 7 7 gyfázisú, kétirányú, MID kivitelű fogyasztásmérők RS-485 MODBUS kommunikációs felülettel, háttérmegvilágítású LCD kijelzővel Kijelezhető az összfogyasztás, a részfogyasztás (visszaállítható) kwh-ban, kvah-ban vagy kvarh-ban Kijelezhető pillanatértékek: V, A, cos φ, kw, kva, frekvencia és áramirány Hétszámjegyű LCD kijelző háttérvilágítással A hatásos energiafogyasztás pontossági osztálya B az N zerint RS-485 MODBUS kommunikációs felület Programozható** S0 kimenet energiafelügyeleti rendszerekhez az N szerint Tartozék a csomagolásban: plombáló fedél Érintésvédelmi osztály: II TS 35 mm-es sínre szerelhető (N 60715) referencia áram 5 A / max. tartós határáram 40 A RS-485 MODBUS csatoló felülettel 1-fázisú 230 V 50/60 Hz MODBUS + _ COM * Standard átviteli sebesség: baud ** Az S0 impulzuskimeneten kijelezhető mennyiségek: kwh, kvah, kvarh S0 Méreteket lásd a 11. oldalon +24 V Kimenet/kijelző Referencia áram / Max. tartós határáram I n /I max A 5/40 Indulási áram I st A 0.02 Legkisebb mérhető áram I min A 0.25 Pontossági követelmények áramtartománya A Rövid idejű áramterhelhetőség (terhelés ideje) A 1200 (10 ms) Névleges feszültség U N V AC 230 Működési feszültségtartomány ( )U N Névleges frekvencia Hz 50/60 Mértékadó fogyasztás W/VA 0.5/1 Kijelző Hétszámjegyű LCD kijelző háttérvilágítással Legnagyobb / legkisebb kijelzett érték kwh /0.1 LD-es fogyasztásjelzés, impulzus / kwh 5000 LD impulzus hossza ms 4±0.5 Általános adatok: MODBUS Buszrendszer Soros RS-485 csatoló felület Vonatkozó irányelv IA RS-485 A buszvezeték maximális hossza m 1000 Max. csatlakoztatható mérők száma 32 Átviteli sebesség* Baud 2400, 4800, 9600, 19200, S0 impulzuskimenet (S0+/S0 ) Kimenetek száma / típusa 1 optocsatolt kimenet Feszültség- / áramtartomány (N szerint) V DC/mA /1 27 Impulzusok száma / kwh** Imp/kWh** 1000 Impulzusok hossza ms 100 ± 2 Általános adatok Pontossági osztály B Környezeti hőmérséklet tartomány*** C Érintésvédelmi osztály II Védettség készülékház / csatlakozókapcsok IP 50/IP 20 Tanúsítványok: *** (A pontossági osztályon belül) 5

6 7 7 Háromfázisú, kéttarifás, kétirányú, MID kivitelű fogyasztásmérők, RS-485 MODBUS kommunikációs felülettel,1 S0 kimenettel, háttérmegvilágítású LCD kijelzővel, 4-vezetékes rendszerekhez es típus Közvetlen csatlakozással 80 A-ig, kéttarifás es típus Áramváltó-csatlakozással 6 A, áramváltóval egészen A-ig, kéttarifás Kijelezhető az összfogyasztás, a részfogyasztás (visszaállítható) kwh-ban, kvah-ban vagy kvarh-ban mindkét tarifánál, 3 fázisban vagy fázisonként Kijelezhető pillanatértékek: V, A, cos φ, kw, kva, kvar, frekvencia és áramirány Hibajelzés fáziskieséskor vagy rossz fázissorrendnél Nyolcszámjegyű LCD kijelző háttérvilágítással A hatásos energiafogyasztás pontossági osztálya B az N zerint A meddőfogyasztás pontossági osztálya 2 az N zerint RS-485 MODBUS kommunikációs felület Programozható** S0 kimenet energiafelügyeleti rendszerekhez az N szerint Érintésvédelmi osztály: II Tartozék a csomagolásban: plombáló fedél TS 35 mm-es sínre szerelhető (N 60715) * Min. áramváltó-áttétel: 1:1 Max. áramváltó-áttétel: 10000:1 Az áramváltó szekunder csatlakozása állítható: 1 A vagy 5 A ** Standard átviteli sebesség: baud *** Az S0 impulzuskimeneten kijelezhető mennyiségek: kwh, kvah, kvarh referencia áram 5 A / max. tartós határáram 80 A RS-485 MODBUS kommunikációs felülettel 3-fázisú 400 V AC, 4-vezetékes rendszerekhez kéttarifás MODBUS COM 3 x 230/400 V AC 50/60 Hz +24 V S0 RT1,T2 = Vezérlő-átkapcsoló referencia áram 1 A / max. tartós határáram 6 A RS-485 MODBUS kommunikációs felülettel 3-fázisú 400 V AC, 4-vezetékes rendszerekhez áramváltó-csatlakozással* az áramváltó szekunder oldala állítható* kéttarifás COM MODBUS 3 x 230/400 V AC 50/60 Hz +24 V S0 RT1,T2 = Vezérlő-átkapcsoló Méreteket lásd a 11. oldalon Kimenet/kijelző Referencia áram / Max. tartós határáram I n /I max A 5/80 1/6 Indulási áram I st A Legkisebb mérhető áram I min A Pontossági követelmények áramtartománya A Rövid idejű áramterhelhetőség (terhelés ideje) A 2400 (10 ms) 120 (500 ms) Névleges feszültség U N V AC 3 x 230/400 3 x 240/415 3 x 230/400 3 x 240/415 Működési feszültségtartomány ( )U N ( )U N Névleges frekvencia Hz 50/60 50/60 Mértékadó fogyasztás fázisonként W/VA < 1/2 < 1/2 Az áramváltó-csatlakozás terhe (fázisonként) VA 0.04 Kijelző Nyolcszámjegyű LCD kijelző háttérvilágítással Legnagyobb / legkisebb kijelzett érték kwh / /0.01 LD-es fogyasztásjelzés, impulzus / kwh LD impulzus hossza ms 10±0.5 10±0.5 Általános adatok: MODBUS Buszrendszer RS-485 MODBUS RS-485 MODBUS Vonatkozó irányelv IA RS-485 IA RS-485 A buszvezeték maximális hossza m Max. csatlakoztatható mérők száma Átviteli sebesség** Baud S0 impulzuskimenet (S0+/S0 ) Kimenetek száma / típusa 1 optocsatolt kimenet 1 optocsatolt kimenet Feszültség- / áramtartomány (N szerint) V DC/mA / /1 27 Impulzusok száma / kwh*** Imp/kWh*** 100 Lásd a 10. oldal, 1. sz. táblázat Impulzusok hossza ms 50 ± 2 50 ± 2 Tarifabemenet - optocsatolt Feszültségtartomány V AC/DC Általános adatok Pontossági osztály B B Környezeti hőmérséklet tartomány**** C Érintésvédelmi osztály II II Védettség készülékház / csatlakozókapcsok IP 50/IP 20 IP 50/IP 20 Tanúsítványok: **** (A pontossági osztályon belül) 6

7 7 7 gyfázisú, kétirányú, MID kivitelű fogyasztásmérők M-Bus kommunikációs felülettel, háttérmegvilágítású LCD kijelzővel Kijelezhető az összfogyasztás, a részfogyasztás (visszaállítható) kwh-ban, kvah-ban vagy kvarh-ban Kijelezhető pillanatértékek: V, A, cos φ, kw, kva, kvar, frekvencia és áramirány Hétszámjegyű LCD kijelző háttérvilágítással A hatásos energiafogyasztás pontossági osztálya B az N zerint M-Bus kommunikációs felülettel Programozható** S0 kimenet energiafelügyeleti rendszerekhez az N szerint Tartozék a csomagolásban: plombáló fedél Érintésvédelmi osztály: II TS 35 mm-es sínre szerelhető (N 60715) * Standard átviteli sebesség: 2400 baud ** Az S0 impulzuskimeneten kijelezhető mennyiségek: kwh, kvah, kvarh referencia áram 5 A / max. tartós határáram 40 A M-Bus csatoló felülettel 1-fázisú 230 V 50/60 Hz M-Bus S V Méreteket lásd a 11. oldalon Kimenet/kijelző Referencia áram / Max. tartós határáram I n /I max A 5/40 Indulási áram I st A 0.02 Legkisebb mérhető áram I min A 0.25 Pontossági követelmények áramtartománya A Rövid idejű áramterhelhetőség (terhelés ideje) A 1200 (10 ms) Névleges feszültség U N V AC 230 Működési feszültségtartomány ( )U N Névleges frekvencia Hz 50/60 Mértékadó fogyasztás W/VA 0.5/7 Kijelző Hétszámjegyű LCD kijelző háttérvilágítással Legnagyobb / legkisebb kijelzett érték kwh /0.1 LD-es fogyasztásjelzés, impulzus / kwh 5000 LD impulzus hossza ms 4±0.5 Általános adatok: M-Bus Buszrendszer M-Bus Vonatkozó irányelv N Átviteli sebesség* Baud 300, 2400, 9600 S0 impulzuskimenet (S0+/S0 ) Kimenetek száma / típusa 1 optocsatolt kimenet Feszültség- / áramtartomány (N szerint) V DC/mA /1 27 Impulzusok száma / kwh** Imp/kWh** 1000 Impulzusok hossza ms 100 ± 0.5 Általános adatok Pontossági osztály B Környezeti hőmérséklet tartomány*** C Érintésvédelmi osztály II Védettség készülékház / csatlakozókapcsok IP 50/IP 20 Tanúsítványok: *** (A pontossági osztályon belül) 7

8 7 7 Háromfázisú, kéttarifás, kétirányú, MID kivitelű fogyasztásmérők, M-Bus kommunikációs felülettel,1 S0 kimenettel, háttérmegvilágítású LCD kijelzővel, 3- vagy 4-vezetékes rendszerekhez es típus Közvetlen csatlakozással 80 A-ig, kéttarifás es típus Áramváltó-csatlakozással 6 A, áramváltóval egészen A-ig, kéttarifás Kijelezhető az összfogyasztás, a részfogyasztás (visszaállítható) kwh-ban, kvah-ban vagy kvarh-ban mindkét tarifánál, 3 fázisban vagy fázisonként Kijelezhető pillanatértékek: V, A, cos φ, kw, kva, kvar, frekvencia és áramirány Hibajelzés fáziskieséskor vagy rossz fázissorrendnél Nyolcszámjegyű LCD kijelző háttérvilágítással A hatásos energiafogyasztás pontossági osztálya B az N zerint A meddőfogyasztás pontossági osztálya 2 az N zerint M-Bus kommunikációs felülettel Programozható** S0 kimenet energiafelügyeleti rendszerekhez az N szerint Érintésvédelmi osztály: II Tartozék a csomagolásban: plombáló fedél TS 35 mm-es sínre szerelhető (N 60715) * Min. áramváltó-áttétel: 1:1 Max. áramváltó-áttétel: 10000:1 Az áramváltó szekunder csatlakozása választható: 1 A vagy 5 A ** Standard átviteli sebesség: 2400 baud *** Az S0 impulzuskimeneten kijelezhető mennyiségek: kwh, kvah, kvarh referencia áram 5 A / max. tartós határáram 80 A M-Bus csatoló felülettel 3-fázisú 400 V AC, 3- vagy 4-vez. rendszerekhez kéttarifás M-Bus 3 x 230/400 V AC 50/60 Hz +24 V S0 RT1,T2 = Vezérlő-átkapcsoló referencia áram 1 A / max. tartós határáram 6 A M-Bus csatoló felülettel 3-fázisú 400 V AC, 3- vagy 4-vez. rendszerekhez áramváltó-csatlakozással* az áramváltó szekunder csatlakozása választható* kéttarifás M-Bus 3 x 230/400 V AC 50/60 Hz +24 V S0 RT1,T2 = Vezérlő-átkapcsoló Méreteket lásd a 12. oldalon Kimenet/kijelző Referencia áram / Max. tartós határáram I n /I max A 5/80 1/6 Indulási áram I st A Legkisebb mérhető áram I min A Pontossági követelmények áramtartománya A Rövid idejű áramterhelhetőség (terhelés ideje) A 2400 (10 ms) 120 (500 ms) Névleges feszültség U N V AC 3 x 230/400 3 x 240/415 3 x 230/400 3 x 240/415 Működési feszültségtartomány ( )U N ( )U N Névleges frekvencia Hz 50/60 50/60 Mértékadó fogyasztás fázisonként W/VA 0.5/ /7.5 Az áramváltó-csatlakozás terhe (fázisonként) VA 0.04 Kijelző Nyolcszámjegyű LCD kijelző háttérvilágítással Legnagyobb / legkisebb kijelzett érték kwh / /0.01 LD-es fogyasztásjelzés, impulzus / kwh LD impulzus hossza ms 10±0.5 10±0.5 Általános adatok: M-Bus Buszrendszer M-Bus M-Bus Vonatkozó irányelv N N Átviteli sebesség** Baud S0 impulzuskimenet (S0+/S0 ) Kimenetek száma / típusa 1 optocsatolt kimenet 1 optocsatolt kimenet Feszültség- / áramtartomány (N szerint) V DC/mA / /1 27 Impulzusok száma / kwh*** Imp/kWh*** 100 Lásd a 10. oldal, 1. sz. táblázat Impulzusok hossza ms 50 ± 2 50 ± 2 Tarifabemenet - optocsatolt Feszültségtartomány V AC/DC Általános adatok Pontossági osztály B B Környezeti hőmérséklet tartomány**** C Érintésvédelmi osztály II II Védettség készülékház / csatlakozókapcsok IP 50/IP 20 IP 50/IP 20 Tanúsítványok: ****(A pontossági osztályon belül) 8

9 7 7 Háromfázisú, egytarifás, kétirányú, MID kivitelű fogyasztásmérők, thernet (MODBUS TCP) csatoló felülettel, háttérmegvilágítású LCD kijelzővel, 4-vezetékes rendszerekhez es típus: Közvetlen csatlakozással 80 A-ig, egytarifás es típus: Áramváltó-csatlakozással 6 A, áramváltóval egészen A-ig, kéttarifás Kijelezhető az összfogyasztás, a részfogyasztás (visszaállítható) kwh-ban, kvah-ban vagy kvarhban, 3 fázisban vagy fázisonként Kijelezhető pillanatértékek: V, A, cos φ, kw, kva, kvar, frekvencia és áramirány Hibajelzés fáziskieséskor vagy rossz fázissorrendnél Nyolcszámjegyű LCD kijelző háttérvilágítással A hatásos energiafogyasztás pontossági osztálya B az N zerint A meddőfogyasztás pontossági osztálya 2 az N zerint thernet (MODBUS TCP) kommunikációs felülettel Programozható** S0 kimenet energiafelügyeleti rendszerekhez az N szerint Érintésvédelmi osztály: II Tartozék a csomagolásban: plombáló fedél TS 35 mm-es sínre szerelhető (N 60715) referencia áram 5 A / max. tartós határáram 80 A thernet (MODBUS TCP) csatoló felülettel 3-fázisú 400 V AC, 4-vezetékes rendszerekhez THRNT 3 x 230/400 V AC 50/60 Hz +24 V S0 referencia áram 1 A / max. tartós határáram 6 A thernet (MODBUS TCP) csatoló felülettel 3-fázisú 400 V AC, 4-vezetékes rendszerekhez áramváltó-csatlakozással* az áramváltó szekunder csatlakozása választható* THRNT 3 x 230/400 V AC 50/60 Hz +24 V S0 * Min. áramváltó-áttétel: 1:1 Max. áramváltó-áttétel: 10000:1 Az áramváltó szekunder csatlakozása választható: 1 A vagy 5 A ** Az S0 impulzuskimeneten kijelezhető mennyiségek: kwh, kvah, kvarh Méreteket lásd a 12. oldalon Kimenet/kijelző Referencia áram / Max. tartós határáram I n /I max A 5/80 1/6 Indulási áram I st A Legkisebb mérhető áram I min A Pontossági követelmények áramtartománya A Rövid idejű áramterhelhetőség (terhelés ideje) A 2400 (10 ms) 120 (500 ms) Névleges feszültség U N V AC 3 x 230/400 3 x 240/415 3 x 230/400 3 x 240/415 Működési feszültségtartomány ( )U N ( )U N Névleges frekvencia Hz 50/60 50/60 Mértékadó fogyasztás fázisonként W/VA < 1/3.5 < 1/3.5 Az áramváltó-csatlakozás terhe (fázisonként) VA 0.04 Kijelző Nyolcszámjegyű LCD kijelző háttérvilágítással Legnagyobb / legkisebb kijelzett érték kwh / /0.01 LD-es fogyasztásjelzés, impulzus / kwh LD impulzus hossza ms 10±0.5 10±0.5 Általános adatok: thernet Buszrendszer thernet TCP thernet TCP Protokoll MODBUS TCP, HTTP, NTP; DHCP MODBUS TCP, HTTP, NTP; DHCP Vonatkozó irányelv I I Átviteli sebesség Mbps 10/100 10/100 S0 impulzuskimenet (S0+/S0 ) Kimenetek száma / típusa 1 optocsatolt kimenet 1 optocsatolt kimenet Feszültség- / áramtartomány (N szerint) V DC/mA / /1 27 Impulzusok száma / kwh** Imp/kWh** 100 Lásd a 10. oldal, 1. sz. táblázat Impulzusok hossza ms 50 ± 2 50 ± 2 Általános adatok Pontossági osztály B B Környezeti hőmérséklet tartomány*** C Érintésvédelmi osztály II II Védettség készülékház / csatlakozókapcsok IP 50/IP 20 IP 50/IP 20 Tanúsítványok: ***(A pontossági osztályon belül) 9

10 7 7 Rendelési információk Példa: 3-fázisú fogyasztásmérő a hatásos villamos energia mérésére áramváltó-csatlakozással (6 A/400 V AC), MID kivitel, pontossági osztály B, TS 35 mm-es sínre szerelhető (N 60715), plombálható fedéllel. Sorozat Funkció 6 = 1-fázisú, LCD kijelzővel közvetlen csatlakozással 7 = 3-fázisú, LCD kijelzővel közvetlen csatlakozással 8 = 3-fázisú, LCD kijelzővel áramváltó-csatlakozással Áram 4 = 40 A 6 = 6 A (7.86-os típus, áramváltóval A-ig) 8 = 80 A Feszültségnem 8 = AC 50/60 Hz Összes típus 2 x S0 impulzuskimenet Infravörös csatoló felülettel, csak kommunikációs modullal együtt Általános jellemzők MODBUS Verzió 0 = alapkivitel Kimenet 0 = S0 impulzuskimenet 1 = infravörös felület + 2 x S0 impulzuskimenet 2 = MODBUS felület (RS-485) + S0 impulzuskimenet 3 = M-Bus csatoló felület + S0 impulzuskimenet 4 = thernet felülettel + S0 impulzuskimenet Névleges üzemi feszültség 230 = 230 V AC 50/60 Hz 400 = 3 x 230/400 V AC 50/60 Hz 3 x 240/415 V AC 50/60 Hz M-Bus thernet Kialakítás 0 = egytarifás 1 = csak kwh-t jelez ki (0001) 2 = kéttarifás Opció 0 = alapkivitel 1 = MID kivitel 1. sz. táblázat Imp/kWh* áramváltó áttétele *Imp/kWh, Imp/kvarh, Imp/kVAh csak S0 impulzuskimenet Szigetelési tulajdonságok az N szabvány szerint xxx xxx xxx Az áramszolgáltatói hálózat névleges feszültsége, az N szerint V Névleges feszültség kapcsok és a S0 kimenet között kv (1.2/50 μs) 6 lökőfeszültség-állóság fesz. kapcsok és a MODBUS/M-Bus kimenet között kv (1.2/50 μs) 6 az N szerint fázisoknál egymáshoz viszonyítva kv (1.2/50 μs) Feszültségállóság a feszültség kapcsok és a S0 kimenet között V AC 4000 fesz. kapcsok és a MODBUS/M-Bus kimenet között V AC 4000 fázisoknál egymáshoz viszonyítva V AC Érintésvédelmi osztály II MC-jellemzők a (2/3/4) szabvány szerint xxx xxx xxx lektrosztatikus kisülés csatlakozó kapcsok között 8 kv levegőben 15 kv lektromágneses HF-mező ( )MHz 30 V/m Gyorstranziens vezetett zavar feszültség bemenetek között 4 kv (5/50 ns, 5 khz) S0 impulzuskimenet 2 kv MODBUS kimenet 2 kv Lökőfeszültség (1.2/50 μs) feszültség bemenetek között 4 kv S0 impulzuskimenet 1 kv MODBUS, M-Bus kimenet 1 kv gyéb műszaki adatok xxx xxx xxx Megengedett légszennyezettségi fok 2 Rázásállóság N N N Ütésállóság N N N Hőleadás a környezet felé energiavételezés nélkül 1.5 VA/ W 7.5 VA/1W (fázisonként) 7.5 VA/1W (fázisonként) max. tartós határáramnál 0.6 VA 0.5 VA/fázis 0.04 VA/fázis Főáramköri csatlakozások xxx xxx xxx Max. beköthető vezeték-keresztmetszet tömör vezető sodrott vezető tömör vezető sodrott vezető tömör vezető sodrott vezető mm 2 max max max AWG Meghúzási nyomaték Nm S0 impulzuskimenet, MODBUS RS-485 felület, M-Bus felület xxx xxx xxx Max. beköthető vezeték-keresztmetszet tömör vezető sodrott vezető tömör vezető sodrott vezető tömör vezető sodrott vezető mm 2 max max max AWG Meghúzási nyomaték Nm

11 7 7 Befoglaló méretek Típus: Típus: Típus: Típus: Típus: Típus: Típus: Típus:

12 7 7 Befoglaló méretek Típus: Típus: Típus: Típus: Fogalmi meghatározások I I n I st I min I tr I max A fogyasztásmérőn átfolyó áram. Az a névleges referencia-áramerősség, amelyre az áramváltóról működtetett fogyasztásmérőt tervezték. Indulási áram: az I azon legalacsonyabb megadott értéke, amelynél egységnyi teljesítménytényező mellett a fogyasztásmérő (háromfázisú mérő szimmetrikus terheléssel) a hatásos villamos energiát mérni kezdi. Legkisebb áram: az I azon értéke, amely felett a fogyasztásmérő hibája a legnagyobb megengedett hibán belül van (háromfázisú mérő szimmetrikus terheléssel). Átmeneti áram: az I azon értéke, amely felett a hiba a fogyasztásmérő pontossági osztályának megfelelő legnagyobb megengedett hiba legalacsonyabb értékén belül van. Max. tartós határáram: az I áram azon legnagyobb értéke, amely a fogyasztásmérőre tartósan megengedett és amelynél a fogyasztásmérő hibája a legnagyobb megengedett hibán belül van. 12

13 7 7 Közvetlen bekötésű egyfázisú váltakozóáramú fogyasztásmérők hatásos energiamennyiségek mérésére, LCD kijelzővel, S0 impulzuskimenettel es típus, 32 A Nem MID konform kivitel -- csak az összfogyasztást jelzi kwh-ban es típus, 32 A MID konform kivitel -- LCD-kijelző mutatja az összes- vagy a részfogyasztást (visszaállítható) és a pillanatnyi értékeket (teljesítmény, feszültség, áram) Villamos fogyasztásmérők az N és az N szerint gyszerű kezelés egy nyomógombbal Pontossági osztály 1/B II. érintésvédelmi osztály Az S0 impulzuskimenet (N ) alkalmas központi tarifavezérlőhöz vagy elszámolási rendszerhez történő csatlakoztatásra Visszaállítás gátlással Kiegészítő fedéllel plombálható TS 35 mm-es sínre szerelhető (N 60715) háttérvilágítás nélküli kijelző S0 impulzuskimenet 1-fázisú váltakozóáramú 32 A csak a kwh-át jelzi ki (összes fogyasztás) nem MID konform, nem hitelesíthető 17.5 mm széles kijelző háttérvilágítással S0 impulzuskimenet 1-fázisú váltakozóáramú 32 A MID konform kivitel 17.5 mm széles * 2 tizedesnél a mérési tartomány kwh 1 tizedesnél a mérési tartomány kwh Méreteket lásd a 24. oldalon Kimenet/kijelző Referencia áram / Max. tartós határáram A 5/32 5/32 Indulási áram A Pontossági követelmények áramtartománya A Rövid idejű áramterhelhetőség (terhelés ideje) A 960 (10 ms) 960 (10 ms) Névleges feszültség (U N ) V AC Működési feszültségtartomány ( )U N ( )U N Névleges frekvencia Hz Mértékadó fogyasztás W < 0.4 < 0.4 Kijelző (számmagasság 5 mm) Hétjegyű kijelzéssel, LCD kijelző háttérvilágítás nélkül Hétjegyű kijelzéssel, LCD kijelző háttérvilágítással Legnagyobb / legkisebb kijelzett érték kwh /0.01* /0.01* LCD-s tarifajelző, impulzus / kwh S0 impulzuskimenet (csatoló interfész) Fogadóoldali bemenet feszültsége V DC Max. áramterhelhetőség ma Szivárgóáram 30 V/25 C μa Impulzusok száma kwh-ként Impulzusok hossza ms Soros ellenállás Ω Max. átviteli távolság 30 V/20 ma m Általános adatok Pontossági osztály N /N /B 1/B Környezeti hőmérséklet tartomány C Érintésvédelmi osztály II II Védettség készülékház / csatlakozókapcsok IP 50/IP 20 IP 50/IP 20 Tanúsítványok: 13

14 7 7 Közvetlen bekötésű háromfázisú váltakozóáramú fogyasztásmérők hatásos energiamennyiségek mérésére, LCD kijelzővel, S0 impulzuskimenettel, MID konform kivitelben es típus, 3 x 65 A Közvetlen bekötésre es típus, 3 x 6 A Áramváltó-csatlakozással 1500 A-ig Villamos fogyasztásmérők az N és az N szerint LCD kijelző mutatja az összes- vagy a részfogyasztást (visszaállítható) és a pillanatnyi értékeket (fázisonkénti vagy háromfázisú teljesítmény, fázisonkénti feszültség vagy áram) gyszerű kezelés két nyomógombbal Kondenzátoros LCD kijelző, feszültségellátás nélkül 10 napon belül kétszer leolvasható (a jobboldali nyomógomb megnyomásával) Pontossági osztály 1/B II. érintésvédelmi osztály Az S0 impulzuskimenet (N ) alkalmas központi tarifavezérlőhöz vagy elszámolási rendszerhez történő csatlakoztatásra Visszaállítás gátlással Kiegészítő fedéllel plombálható TS 35 mm-es sínre szerelhető (N 60715) direkt bekötésre S0 impulzuskimenet 3-fázisú váltakozóáramú 3 x 65 A 2-tarifás mérőmű 70 mm széles áramváltó-csatlakozással 1500 A S0 impulzuskimenet 3-fázisú váltakozóáramú 3 x 6 A 1-tarifás mérőmű 14 áramváltó áttétel állítható be * 70 mm széles * Áramváltó-áttételek: 5:5, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000:5, 1250:5, 1500:5; gyári beállítás: 5:5 ** 2 tizedesnél a mérési tartomány kwh 1 tizedesnél a mérési tartomány kwh *** 1 tizedesnél a mérési tartomány kwh tizedes nélkül a mérési tartomány kwh F F F R T1,T2 = A vezérlőegység záró kontaktusa esetén a * Áramváltó-áttételek/F = 250 ma lomha biztosító Méreteket lásd a 24. oldalon 2. tarifa számláló működik Kimenet/kijelző Referencia áram / Max. tartós határáram A 10/65 5/6 Indulási áram A Pontossági követelmények áramtartománya A Rövid idejű áramterhelhetőség (terhelés ideje) A 1950 (10 ms) 180 (10 ms) Névleges feszültség (U N ) V AC 3 x x 230 Működési feszültségtartomány ( )U N ( )U N Névleges frekvencia Hz Mértékadó fogyasztás W < 1.5 < 1.5 Kijelző (számmagasság 6 mm) Hétjegyű kijelzéssel, LCD kijelző háttérvilágítással Legnagyobb / legkisebb kijelzett érték kwh /0.01** /0.1*** LCD-s tarifajelző, impulzus / kwh S0 impulzuskimenet (csatoló interfész) Fogadóoldali bemenet feszültsége V DC Max. áramterhelhetőség ma Szivárgóáram 30 V/25 C μa Impulzusok száma kwh-ként Impulzusok hossza ms Soros ellenállás Ω Max. átviteli távolság 30 V/20 ma m Általános adatok Pontossági osztály N /N /B 1/B Környezeti hőmérséklet tartomány C Érintésvédelmi osztály II II Védettség készülékház / csatlakozókapcsok IP 50/IP 20 IP 50/IP 20 Tanúsítványok: 14

15 7 7 Közvetlen bekötésű egyfázisú váltakozóáramú fogyasztásmérők hatásos energiamennyiségek mérésére, mechanikus kijelzővel, S0 impulzuskimenettel es típus, 20 A Nem MID konform kivitel -- csak az összfogyasztást jelzi kwh-ban es típus, 32 A MID konform kivitel -- csak az összfogyasztást jelzi kwh-ban es típus, 65 A MID konform kivitel -- csak az összfogyasztást jelzi kwh-ban Villamos fogyasztásmérők az N és az N szerint Pontossági osztály 1/B II. érintésvédelmi osztály Az S0 impulzuskimenet (N ) alkalmas központi tarifavezérlőhöz vagy elszámolási rendszerhez történő csatlakoztatásra Visszaállítás gátlással Kiegészítő fedéllel plombálható Helytakarékos készülékház TS 35 mm-es sínre szerelhető (N 60715) S0 impulzuskimenet 1-fázisú váltakozóáramú 20 A mechanikus számlálóval nem MID kivitel 17.5 mm széles S0 impulzuskimenet 1-fázisú váltakozóáramú 32 A mechanikus számlálóval MID kivitel 17.5 mm széles S0 impulzuskimenet 1-fázisú váltakozóáramú 65 A mechanikus számlálóval MID kivitel 35 mm széles Méreteket lásd a 24. oldalon Kimenet/kijelző Referencia áram / Max. tartós határáram A 5/20 5/32 10/65 Indulási áram A Pontossági követelmények áramtartománya A Rövid idejű áramterhelhetőség (terhelés ideje) A 600 (10 ms) 960 (10 ms) 1950 (10 ms) Névleges feszültség (U N ) V AC Működési feszültségtartomány ( )U N ( )U N ( )U N Névleges frekvencia Hz Mértékadó fogyasztás W < 0.4 < 0.4 < 0.5 Kijelző (számmagasság 4 mm) Hatjegyű számláló, piros tizedeshely Hétjegyű számlálómű, piros tizedeshely Legnagyobb / legkisebb kijelzett érték kwh / / /0.1 LD-es tarifajelző, impulzus / kwh S0 impulzuskimenet (csatoló interfész) Fogadóoldali bemenet feszültsége V DC Max. áramterhelhetőség ma Szivárgóáram 30 V/25 C μa Impulzusok száma kwh-ként Impulzusok hossza ms Soros ellenállás Ω Max. átviteli távolság 30 V/20 ma m Általános adatok Pontossági osztály N /N /B 1/B 1/B Környezeti hőmérséklet tartomány C Érintésvédelmi osztály II II II Védettség készülékház / csatlakozókapcsok IP 50/IP 20 IP 50/IP 20 IP 50/IP 20 Tanúsítványok: 15

16 7 7 Közvetlen bekötésű háromfázisú váltakozóáramú fogyasztásmérők hatásos energiamennyiségek mérésére, mechanikus kijelzővel, S0 impulzuskimenettel, MID konform kivitelben es típus, 3 x 65 A -- csak az összfogyasztást jelzi kwh-ban es típus, 3 x 65 A -- kéttarifás kivitel -- csak az összfogyasztást jelzi kwh-ban Villamos fogyasztásmérők az N és az N szerint Pontossági osztály 1/B II. érintésvédelmi osztály Az S0 impulzuskimenet (N ) alkalmas központi tarifavezérlőhöz vagy elszámolási rendszerhez történő csatlakoztatásra Visszaállítás gátlással Kiegészítő fedéllel plombálható TS 35 mm-es sínre szerelhető (N 60715) S0 impulzuskimenet 3-fázisú váltakozóáramú 3 x 65 A mechanikus számlálóval 70 mm széles S0 impulzuskimenet 3-fázisú váltakozóáramú 3 x 65 A 2-tarifás mérőmű mechanikus számlálóval 70 mm széles R T1,T2 = A vezérlőegység záró kontaktusa esetén a 2. tarifa számláló működik Méreteket lásd a 24. oldalon Kimenet/kijelző Referencia áram / Max. tartós határáram A 10/65 10/65 Indulási áram A Pontossági követelmények áramtartománya A Rövid idejű áramterhelhetőség (terhelés ideje) A 1950 (10 ms) 1950 (10 ms) Névleges feszültség (U N ) V AC 3 x x 230 Működési feszültségtartomány ( )U N ( )U N Névleges frekvencia Hz Mértékadó fogyasztás W < 1.5 < 1.5 Kijelző (számmagasság 4 mm) Hétjegyű számlálómű, piros tizedeshely Legnagyobb / legkisebb kijelzett érték kwh / /0.1 LD-es tarifajelző, impulzus / kwh S0 impulzuskimenet (csatoló interfész) Fogadóoldali bemenet feszültsége V DC Max. áramterhelhetőség ma Szivárgóáram 30 V/25 C μa Impulzusok száma kwh-ként Impulzusok hossza ms Soros ellenállás Ω Max. átviteli távolság 30 V/20 ma m Általános adatok Pontossági osztály N /N /B 1/B Környezeti hőmérséklet tartomány C Érintésvédelmi osztály II II Védettség készülékház / csatlakozókapcsok IP 50/IP 20 IP 50/IP 20 Tanúsítványok: 16

17 7 7 Közvetlen bekötésű egyfázisú váltakozóáramú fogyasztásmérők hatásos energiamennyiségek mérésére, LCD kijelzővel, MID vagy nem MID kivitelben, M-Bus csatoló felülettel x0-ás típus, 32 A Villamos fogyasztásmérők az N és az N szerint LCD-kijelző mutatja az összes- vagy a részfogyasztást (visszaállítható) és a pillanatnyi értékeket (teljesítmény, feszültség, áram) Az M-Bus interfészen keresztül a meddő teljesítmény is kiolvasható A táviratok felépítése a 25/26. oldalon található Feszültségkimaradás esetén a fogyasztási adatok és a címek az PROM-ban tárolódnak Az átviteli sebesség gyári beállítása: 2400 baud, más értékek a kijelzőn vagy M-Bus-on választhatók Pontossági osztály 1/B II. érintésvédelmi osztály Visszaállítás gátlással Kiegészítő fedéllel plombálható TS 35 mm-es sínre szerelhető (N 60715) x0 integrált M-Bus csatoló felülettel 1-fázisú váltakozóáramú 32 A MID vagy nem MID kivitel választható 17.5 mm széles M-Bus Nyomógomb Méreteket lásd a 24. oldalon Kimenet/kijelző Referencia áram / Max. tartós határáram A 5/32 Indulási áram A 0.02 Pontossági követelmények áramtartománya A Rövid idejű áramterhelhetőség (terhelés ideje) A 960 (10 ms) Névleges feszültség (U N ) V AC 230 Működési feszültségtartomány ( )U N Névleges frekvencia Hz 50 Mértékadó fogyasztás W < 0.4 Kijelző (számmagasság 5 mm) Hétjegyű számlálómű, LCD kijelző, háttérvilágítással Legnagyobb / legkisebb kijelzett érték kwh /0.01* LCD-s tarifajelző, impulzus / kwh 2000 M-Bus (csatoló interfész) Buszrendszer M-Bus Buszvezeték hossza Az M-Bus specifikáció szerint Az M-Bus-ra csatlakoztatható mérők száma 250 Átviteli sebesség** baud Max. reakcióidő (írás) ms 60 Max. reakcióidő (olvasás) ms 60 Általános adatok Pontossági osztály N /N /B Környezeti hőmérséklet tartomány C Érintésvédelmi osztály II Védettség készülékház / csatlakozókapcsok IP 50/IP 20 Tanúsítványok: * 2 tizedesnél a mérési tartomány kwh 1 tizedesnél a mérési tartomány kwh ** Az átviteli sebesség gyári beállítása 2400 baud 17

18 7 7 Közvetlen bekötésű vagy áramváltócsatlakozású háromfázisú váltakozóáramú fogyasztásmérők hatásos energiamennyiségek mérésére, LCD kijelzővel, MID vagy nem MID kivitelben, M-Bus csatoló felülettel x2-es típus, 3 x 65 A 1- vagy 2-tarifás mérés x0-es típus, 3 x 6 A Áramváltó-csatlakozással 1500 A-ig Villamos fogyasztásmérők az N és az N szerint LCD-kijelző mutatja az összes- vagy a részfogyasztást (visszaállítható) és a pillanatnyi értékeket (teljesítmény, feszültség, áram) Az M-Bus interfészen keresztül a meddő teljesítmény is kiolvasható A táviratok felépítése a 27/29. oldalon található Feszültségkimaradás esetén a fogyasztási adatok és a címek az PROM-ban tárolódnak Az átviteli sebesség gyári beállítása: 2400 baud, más értékek a kijelzőn vagy M-Bus-on választhatók Pontossági osztály 1/B II. érintésvédelmi osztály Visszaállítás gátlással Kiegészítő fedéllel plombálható TS 35 mm-es sínre szerelhető (N 60715) x2 közvetlen bekötésre M-Bus (csatoló interfész) 3-fázisú váltakozóáramú 3 x 65 A 1- és 2-tarifás mérőmű többfunkciós LCD kijelző 70 mm széles x0 áramváltó-csatlakozással 1500 A M-Bus (csatoló interfész) 3-fázisú váltakozóáramú 3 x 6 A 1-tarifás mérőmű többfunkciós LCD kijelző 70 mm széles * Áramváltó-áttételek: 5:5, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000:5, 1250:5, 1500:5; gyári beállítás: 5:5 ** 2 tizedesnél a mérési tartomány kwh 1 tizedesnél a mérési tartomány kwh *** 1 tizedesnél a mérési tartomány kwh tizedes nélkül a mérési tartomány kwh **** Az átviteli sebesség gyári beállítása 2400 baud F F F Méreteket lásd a 24. oldalon R T1,T2 = A vezérlőegység záró kontaktusa esetén a 2. tarifa számláló működik * Áramváltó áttételek/f = 250 ma lomha biztosító Kimenet/kijelző Referencia áram / Max. tartós határáram A 10/65 5/6 Indulási áram A Pontossági követelmények áramtartománya A Rövid idejű áramterhelhetőség (terhelés ideje) A 1950 (10 ms) 180 (10 ms) Névleges feszültség (U N ) V AC 3 x x 230 Működési feszültségtartomány ( )U N ( )U N Névleges frekvencia Hz Mértékadó fogyasztás W < 1.5 < 1.5 Kijelző (számmagasság 6 mm) Hétszámjegyű LCD kijelző háttérvilágítással Legnagyobb / legkisebb kijelzett érték kwh /0.01** /0.1*** LCD-s tarifajelző, nem MID kivitel, impulzus / kwh LD-es fogyasztásjelző MID kivitelnél imp. / kwh M-Bus (csatoló interfész) Buszrendszer M-Bus M-Bus Buszvezeték hossza Az M-Bus specifikáció szerint Az M-Bus specifikáció szerint Az M-Bus-ra csatlakoztatható mérők száma Átviteli sebesség**** baud Max. reakcióidő (írás) ms Max. reakcióidő (olvasás) ms Általános adatok Pontossági osztály N /N /B 1/B Környezeti hőmérséklet tartomány C Érintésvédelmi osztály II II Védettség készülékház / csatlakozókapcsok IP 50/IP 20 IP 50/IP 20 Tanúsítványok: 18

19 7 7 Rendelési információk Példa: Váltakozóáramú elektronikus fogyasztásmérő hatásos energiamennyiségek direkt mérésére 32 A/230 V AC terhelésig, MID elszámolási* mérésre alkalmas kivitel, S0 csatoló interfész külső elszámolási rendszerekhez történő illesztéshez, pontossági osztály 1/B, plombálható a zárófedél használatával, TS 35 mm-es szerelősínre rögzíthető (N 60715) lektronikus fogyasztásmérő Funkció 1 = 1-fázisú, 20 A, 32 A, 65 A 2 = 1-fázisú, LCD kijelzővel, 32 A 3 = 3-fázisú, 3 x 65 A 4 = 3-fázisú, LCD kijelzővel, 3 x 65 A 5 = 3-fázisú, LCD kijelzővel, áramváltó-csatlakozással (x/5) Áram 2 = 20 A 3 = 32 A 6 = 65 A (7.56 áramváltóval történő mérésekre 1500 A-ig) Feszültségnem 8 = AC 50 Hz Kimenet 0 = S0 vagy M-Bus csatoló felület Opciók 0 = alapkivitel, nem MID mérő 1 = MID mérő* elszámolási mérésre 2 = alapkivitel, nem MID mérő, M-Bus csatoló felülettel 3 = MID mérő* elszámolási mérésre, M-Bus csatoló felülettel Kialakítás 0 = 1-tarifás mérőmű 1 = 1-tarifás mérőmű (7.12-nél 20 A, 7.23-nál 32 A) 2 = 1- és 2-tarifás mérőmű (7.36, 7.46) Névleges üzemi feszültség 230 = 230 V AC 50 Hz 400 = 3 x 230/400 V AC 50 Hz Összes típus S0 kimenettel / Szélességi méret /17.5 mm /70 mm /17.5 mm /70 mm /35 mm /70 mm /17.5 mm** /70 mm /17.5 mm ** csak kwh-át jelez ki * Az elszámolási mérésre alkalmas MID kivitel hitelesítése az urópai Parlament és Tanács 2014/32/U sz. MID irányelve, ill. az azt Magyarországon harmonizáló 43/2016 (XI.23.) NGM számú rendelet szerint. Összes típus M-Bus kimenettel / Szélességi méret /17.5 mm /17.5 mm /70 mm /70 mm /70 mm /70 mm 19

20 7 7 Általános jellemzők Szigetelési tulajdonságok az N szabvány szerint 7.12, 7.13, 7.16, , 7.46, 7.56 Az áramszolgáltatói hálózat névleges feszültsége N V Túlfeszültség-osztály az N szerint IV IV Névleges lökőfeszültség-állóság az N szerint feszültség kapcsok és S0 / M-Bus kimenet között kv (1.2/50 μs) 6/6 6/6 fázisoknál egymáshoz viszonyítva kv (1.2/50 μs) 6 Feszültségállóság a feszültség kapcsok és S0 / M-Bus kimenet között V AC 4000/ /2000 fázisoknál egymáshoz viszonyítva V AC 4000 Érintésvédelmi osztály II II MC-jellemzők az N szabvány szerint lektrosztatikus kisülés csatlakozó kapcsok között N kv levegőben N kv (13 kv a 7.23-as típusnál) lektromágneses HF-mező ( )MHz N V/m Gyorstranziens vezetett zavar (5/50 ns, 5 khz) feszültség bemenetek között N osztály (4 kv) S0 kimenet/m-bus kimenet N osztály (2 kv)/3. osztály (1 kv) Lökőhullám (1.2/50 μs) feszültség bemenetek között N osztály (4 kv) S0 kimenet/m-bus kimenet N osztály (1 kv)/3. osztály (1 kv) Vezetett elektromágneses HF-jel ( )MHz a feszültségbemeneteken N V MC - kibocsátási szint, elektromágneses mezők N B osztály gyéb műszaki adatok Megengedett szennyezettségi fok 2 Rázásállóság az IC szerint (10 60)Hz mm (60 150)Hz g 1 A belső mechanikus számlálóművek rázásállósága (10 500)Hz g 2 Ütésállóság az IC szerint g/18 ms 30 A belső mechanikus számlálóművek ütésállósága g/18 ms 350 Hőleadás a környezet felé 7.12, 7.13, , 7.46, 7.56 energiavételezés nélkül W max. tartós határáramnál W Csatlakoztatható vezetékkeresztmetszet, főáramkör 7.12, 7.13, , 7.36, 7.46, 7.56 tömör vezető sodrott vezető tömör vezető sodrott vezető mm AWG Meghúzási nyomaték, főáramkör Nm Csavarok, főáramkör M 4 Posidrive, Nr. 1, Philips Nr. 1 Schlitz Nr. 1 Csatlakoztatható vezetékkeresztmetszet, S0 kimenet, M-Bus kimenet tömör vezető sodrott vezető tömör vezető sodrott vezető mm AWG Meghúzási nyomaték, S0 kimenet, M-Bus kimenet Nm Csavarok, S0 kimenet, M-Bus kimenet M 3 Posidrive, Nr. 1, Philips Nr. 1 Schlitz Nr. 1 M 4 Posidrive, Nr. 1, Philips Nr. 1 Schlitz Nr. 1 20

21 7 7 LCD - állapotjelző, 7.23, 7.46 és 7.56-os típusok S0 kimenettel Típus: 7.23 (közvetlen mérés 32 A-ig) Total* kwh az összes fogyasztást mutatja (standard-kijelzés) Tpart. kwh a részfogyasztást mutatja, ez az érték visszaállítható P kw a pillanatnyi teljesítményt mutatja U V a pillanatnyi feszültséget mutatja I A a pillanatnyi áramot mutatja 2000 Imp/kWh Az LCD-sáv a vételezett teljesítménynek megfelelően villog. Helytelen szerelésnél (az 1L/2L csatlakozások felcserélve) az LCD-sáv lüktetése 600 ms/600 ms (impulzus-/szünethossz). * A típus csak a hatásos villamos energia fogyasztását jelzi ki. Típus: 7.46 (közvetlen mérés 65 A-ig) T1total kwh az 1. tarifás összes fogyasztást mutatja (standard-kijelzés) T1part. kwh az 1. tarifás részfogyasztást mutatja, ez az érték visszaállítható T2total kwh a 2.tarifás összes fogyasztást mutatja T2part. kwh a 2. tarifás részfogyasztást mutatja, ez az érték visszaállítható P kw a fázisonkénti vagy az összes fázis pillanatnyi teljesítményét mutatja U V a fázisonkénti pillanatnyi feszültséget mutatja I A a fázisonkénti pillanatnyi áramot mutatja 100 Imp/kWh az LCD-sáv a vételezett teljesítménynek megfelelően villog kwh L1/L2/L3 rror energiavételezésnél a kijelzőn a kwh felirat jelenik meg a P-, U-, I-értékek lekérdezésekor vagy hibajelzéskor (RROR) még a vonatkozó fázis/fázisok is kijelzésre kerülnek (pl. az L1/L3 csatlakozást felcserélték) a helytelen szerelést - hiányzó fázis vagy rossz áramirány - a kijelzőn az "RROR" felirat és a vonatkozó L1/L2/L3 fázis melletti LCD-oszlop jelzi Típus: 7.56 (áramváltós mérés 1500 A-ig) T1total kwh az összes fogyasztást mutatja (standard-kijelzés) T1part. kwh a részfogyasztást mutatja, ez az érték visszaállítható CT a beállított áramváltó-áttételt mutatja, a gyári beállítás 5:5 Select a Select ** menüpontban lehet az áramváltó-áttételt megválltoztatni P kw a fázisonkénti vagy az összes fázis pillanatnyi teljesítményét mutatja U V a fázisonkénti feszültséget mutatja I A a fázisonkénti pillanatnyi áramot mutatja 10 Imp/kWh az LCD-sáv a vételezett teljesítménynek megfelelően villog kwh L1/L2/L3 rror energiavételezésnél a kijelzőn a kwh felirat jelenik meg a P-, U-, I-értékek lekérdezésekor vagy hibajelzéskor (RROR) még a vonatkozó fázis/fázisok is kijelzésre kerülnek (pl. az L1/L3 csatlakozást felcserélték) a helytelen szerelést - hiányzó fázis vagy rossz áramirány - a kijelzőn az "RROR" felirat és a vonatkozó L1/L2/L3 fázis melletti LCD-oszlop jelzi ** Az áramváltó-áttétel megváltoztatásához először a Z1 - Z2 áthidalást kell eltávolítani és az új beállítást a kezelési utasítás szerint elvégezni. zután a Z1 - Z2 hidat vissza kell állítani és a plombálás 4 darab plombáló fedéllel (07.16) elvégezhető. 21

22 , 7.13, 7.16 és 7.36-os típusok S0 kimenettel Állapotjelző LD normál üzemi körülmények között Típus nergiavételezés Impulzus Impulzus A fogyasztási helyen pillanatnyi kwh-ként szünetidő teljesítményfelvétel becslése kw-ban nincs kismértékű nagymértékű ms kw = 0.03 kw x impulzusok száma / perc ms kw = 0.06 kw x impulzusok száma / perc ms kw = 0.6 kw x impulzusok száma / perc Állapotjelző LD helytelenül bekötött bemenő vagy elmenő csatlakozásokkal A helytelen bekötés kijelzésre kerül 150 ma-nél nagyobb áramértéknél. Típusok: 7.12, 7.13, 7.16 L L felcserélve, impulzus hossza 600 ms, szünetidő 600 ms Típus: 7.36 Impulzus hossza 100 ms, L1 fázisban L1 L1 felcserélve vagy kiesett L2 fázisban L2 L2 felcserélve vagy kiesett L1 fázisban L1 L1 és L2 fázisban L2 L2 felcserélve vagy kiesett L1 fázisban L1 L1 és L3 fázisban L3 L3 felcserélve vagy kiesett L3 fázisban L3 L3 felcserélve vagy kiesett L2 fázisban L2L2 és L3 fázisban L3L3 felcserélve vagy kiesett L1 fázisban L1L1, L2 fázisban L2L2 és L3 fázisban L3L3 felcserélve vagy kiesett Az S0+ / S0- kimenetek csatlakoztatása. Típusok: 7.12, 7.13, 7.16, 7.23, 7.36, 7.46, 7.56 Az S0+ / S0- kimenetek felhasználásával a különböző helyeken beépített hatásos fogyasztásmérők központi leolvasása lehetséges (vigyázat: Az S0+ / S0- kimenetek helyes bekötésére / polaritására oda kell figyelni mind az 1- mind a 3-fázisú mérőkészülékeknél) V DC losztott módon beépített fogyasztásmérők S0 impulzuskimenet Típusok: 7.12, 7.13, 7.16, 7.23 Típusok: 7.36, 7.46, 7.56 S0+/S0 kimenet S0+/S0 kimenet Központi leolvasókészülék, energiafelügyeleti rendszer (max. 20 ma mérőnként) (2-tarifás mérőknél hangfrekvenciás vezérlőegységet is kell használni) 22

23 7 7 LCD állapotjelző, 7.23, 7.46, 7.56-os típusok M-Bus csatoló felülettel Típus: 7.23 (közvetlen mérés 32 A-ig) Total kwh az összes fogyasztást mutatja (standard kijelzés) Tpart. kwh a részfogyasztást mutatja, ez az érték visszaállítható P kw a pillanatnyi teljesítményt mutatja U V a pillanatnyi feszültséget mutatja I A a pillanatnyi áramot mutatja 2000 Imp/kWh Az LCD-sáv a vételezett teljesítménynek megfelelően villog. Helytelen szerelésnél (az 1L/2L csatlakozások felcserélve) az LCD-sáv villogása 600 ms/600 ms (impulzus-/szünethossz). Típus: 7.46 (közvetlen mérés 65 A-ig) T1total kwh az 1. tarifás összes fogyasztást mutatja (standard kijelzés) T1part. kwh az 1. tarifás részfogyasztást mutatja, ez az érték visszaállítható T2total kwh a 2. tarifás összes fogyasztást mutatja T2part. kwh a 2. tarifás részfogyasztást mutatja, ez az érték visszaállítható P kw a fázisonkénti vagy az összes fázis pillanatnyi teljesítményét mutatja U V a fázisonkénti pillanatnyi feszültséget mutatja típusú, nem hitelesített mérő kijelzője I A a fázisonkénti pillanatnyi áramot mutatja típusú, hitelesített (MID) mérő LD* jelzéssel Pillanatnyi teljesítmény felvétel kwh L1/L2/L3 rror típus: a 100 Imp/kWh sáv a vételezett teljesítménynek megfelelően villog típus: a kijelző melletti LD* a vételezett teljesítménynek megfelelően villog impulzus felel meg 1 kwh-nak energiavételezésnél a kijelzőn a kwh felirat jelenik meg a P-, U-, I-értékek lekérdezésekor vagy hibajelzéskor (RROR) még a vonatkozó fázis/fázisok is kijelzésre kerülnek (pl. az L1/L3 csatlakozást felcserélték) a helytelen szerelést - hiányzó fázis vagy rossz áramirány - a kijelzőn az RROR felirat és a vonatkozó L1/L2/L3 fázis melletti LCD-oszlop jelzi Típus: 7.56 (áramváltós mérés 1500 A-ig) T1total kwh az összes fogyasztást mutatja (standard kijelzés) T1part. kwh a részfogyasztást mutatja, ez az érték visszaállítható CT a beállított áramváltó-áttételt mutatja, a gyári beállítás 5:5 Select a Select ** menüpontban lehet az áramváltó-áttételt megváltoztatni P kw a fázisonkénti vagy az összes fázis pillanatnyi teljesítményét mutatja típusú, nem hitelesített mérő kijelzője típusú, hitelesített (MID) mérő LD* jelzéssel U V a fázisonkénti pillanatnyi feszültséget mutatja I A a fázisonkénti pillanatnyi áramot mutatja Pillanatnyi teljesítmény felvétel kwh L1/L2/L3 rror típus: a 10 Imp/kWh sáv a vételezett teljesítménynek megfelelően villog típus: a kijelző melletti LD a vételezett teljesítménynek megfelelően villog. 10 impulzus felel meg 1 kwh-nak energiavételezésnél a kijelzőn a kwh felirat jelenik meg a P-, U-, I-értékek lekérdezésekor vagy hibajelzéskor (RROR) még a vonatkozó fázis/fázisok is kijelzésre kerülnek (pl. az L1/L3 csatlakozást felcserélték) a helytelen szerelést - hiányzó fázis vagy rossz áramirány - a kijelzőn az RROR felirat és a vonatkozó L1/L2/L3 fázis melletti LCD-oszlop jelzi ** Az áramváltó-áttétel megváltoztatásához először a Z1 - Z2 áthidalást kell eltávolítani és az új beállítást a kezelési utasítás szerint elvégezni. zután a Z1 - Z2 hidat vissza kell állítani és a plombálás 4 darab plombáló fedéllel (07.16) elvégezhető. 23

24 7 7 Befoglaló méretek / típusok típus / /20/30 típusok típus * ** típus /22/ /20/30 típusok 4 Tartozékok Takaró és plombáló fedél a 7.12, 7.13 és 7.23 típusú fogyasztásmérőkhöz darab plombáló fedél szükséges Takaró és plombáló fedél a 7.16, 7.36, 7.46 és 7.56 típusú fogyasztásmérőkhöz darab plombáló fedél szükséges. 7.36, 7.46, darab plombáló fedél szükséges

25 7 7 A készülék elsődleges M-Bus címének megváltoztatása közvetlenül a fogyasztásmérőn 7.23-as típus 1. A cím közvetlenül a mérőn történő megváltoztatásához először a menüben a feszültséglekérdezésig (U) menjünk - lásd a blokkdiagramot a 32. oldalon 2. A ( ) gombot nyomjuk meg legalább 3 másodpercig. 3. A ( ) gomb rövid megnyomásával +1-el, a ( ) 2 s-nál hosszabb ideig történő megnyomásával pedig +10-el növeljük a címet. 4. Ha beállítottuk a kívánt címet, akkor várjunk addig, amíg az alapkijelzés a főképernyőn újra megjelenik (ca. 20 másodperc) és 7.56-os típusok 1. A cím közvetlenül a mérőn történő megváltoztatásához a ( ) gombot -ig tartsa lenyomva - lásd a blokkdiagramot a 33/34. oldalon. 2. A ( ) gomb megnyomásával + 1- el, a ( ) gomb megnyomásával pedig +10-el növeljük a címet. 3. Ha beállítottuk a kívánt címet, akkor várjunk addig, amíg az alapkijelzés a főképernyőn újra megjelenik (ca. 20 másodperc). A távirat felépítése (rövid): 7.23-as típus 0x68 0x38 0x38 0x68 0x08 PAdr 0x72 ID 0x43 0x4c DV 02 ACC STAT 0 0 0x8c 0x10 0x04 to 0x8c 0x11 0x04 pa 0x02 0xFD 0xC9 0xFF 0x01 V 0x02 0xFD 0xDB 0xFF 0x01 Iph1 0x02 0xAC 0xFF 0x01 P 0x82 0x40 0xAC 0xFF 0x01 Pr Csum 0x16 Az ilyen színnel jelöltek változóan 1, 2 vagy 4 byte hosszúak lehetnek Byte Tartalom Típus Leírás to = x 4b.BCD összes fogyasztás pa = x 4b.BCD részfogyasztás V = x 2b.Integer feszültség I = x 2b.Integer áram P = x 2b.Integer hatásos teljesítmény Pr = x 2b.Integer meddő teljesítmény Szorzótényezők Mennyiség Szorzótényezők: 7.23 típus I (áram) 0.1 (A) U (feszültség) 1 (V) P active (hatásos teljesítmény) 0.01 (kw) P reactive (meddő teljesítmény) 0.01 (kvar) (energiafogyasztás) 0.01 (kwh) 25

26 7 7 A távirat felépítése (részletes): 7.23-as típus M-Bus csatoló felülettel Byte Tartalom Leírás Byte Tartalom Leírás 1 0x68 Start 30 pa_4 részfogyasztás 2 0x38 L_kiolvasás 31 pa_3 3 0x38 L_kiolvasás_2 32 pa_2 4 0x68 Start 33 pa_1 5 0x08 C 34 0x02 DIF 6 x elsődleges cím 35 0xFD VIF 7 0x72 CI 36 0xC9 VIF (1V) 8 x ID1 (LSB) 37 0xFF VIF 9 x ID2 38 0x01 VIF 10 x ID3 39 V_2 feszültség 11 x ID4 (MSB) 40 V_1 12 0x43 MAN1 41 0x02 DIF 13 0x4C MAN2 42 0xFD VIF 14 x DV (típus - verzió) 43 0xDB VIF (0.1 A) MD (villamos) 44 0xFF VIF 16 x ACC 45 0x01 VIF 17 STAT 46 I_2 áram 0x01 alkalmazás_kiterhelve 47 I_1 0x02 tetszőleges_alkalmazási hiba 48 0x02 DIF 0x04 áram_alacsony 49 0xAC VIF (0.01 kw) 0x08 állandó_hiba 50 0xFF VIF 0x10 átmeneti_hiba 51 0x01 VIF 18 0 SIG1 52 P_2 hatásos teljesítmény 19 0 SIG2 53 P_1 20 0x8C DIF 54 0x82 DIF 21 0x10 DIF 55 0x40 DIF 22 0x04 VIF (0.01 kwh) 56 0xAC VIF (0.01 kvar) 23 to_4 összes fogyasztás 57 0xFF VIF 24 to_3 58 0x01 VIF 25 to_2 59 Pr_2 meddő teljesítmény 26 to_1 60 Pr_1 27 0x8C DIF 61 CS ellenőrző összeg 28 0x11 DIF 62 0x16 Stop 29 0x04 VIF (0.01 kwh) Adatblokkok leírása VIF (Value Information Field) VIF (Value Information Field xtension) DIF (Data Information Field) DIF (Data Information Field xtension) Információ a legkisebb mért mennyiségről és a következő adatblokk tartalmáról Bővebb információ a legkisebb mért mennyiségről és a következő adatblokk tartalmáról Információ arról, hogyan kell a hosszra és a kódolásra vonatkozó master adatokat értelmezni Információ a következő adatblokk tarifájáról vagy almennyiségéről 26

27 7 7 A távirat felépítése (rövid): 7.46 és 7.56-os típusok M-Bus csatoló felülettel 0x68 0x92 0x92 0x68 0x08 Padr 0x72 ID 0x43 0x4c DV 02 ACC STAT 0 0 0x8c 0x10 VIF tot1 0x8c 0x11 VIF pat1 0x8c 0x20 VIF tot2 0x8c 0x21 VIF pat2 0x02 0xFD 0xC9 0xFF 0x01 Vph1 0x02 0xFD VIF 0xFF 0x01 Iph1 0x02 VIF 0xFF 0x01 Pph1 0x82 0x40 VIF 0xFF 0x01 Prph1 0x02 0xFD 0xC9 0xFF 0x02 Vph2 0x02 0xFD VIF 0xFF 0x02 Iph2 0x02 VIF 0xFF 0x02 Pph2 0x82 0x40 VIF 0xFF 0x02 Prph2 0x02 0xFD 0xC9 0xFF 0x03 Vph3 0x02 0xFD VIF 0xFF 0x03 Iph3 0x02 VIF 0xFF 0x03 Pph3 0x82 0x40 VIF 0xFF 0x03 Prph3 0x02 0xFF 0x68 RappW 0x02 VIF 0xFF 0x00 Ptot 0x82 0x40 VIF 0xFF 0x00 Prtot 0x01 0xFF 0x13 Cur_Tar Csum 0x16 Az ilyen színnel jelöltek változóan 1, 2 vagy 4 byte hosszúak lehetnek Byte Tartalom Típus Leírás Gyártóspecifikus tot1 = x 4b.BCD T1 összes pat1 = x 4b.BCD T1 rész tot2 = x 4b.BCD T2 összes x (= 0 a 7.56-nál) pat2 = x 4b.BCD T2 rész x (= 0 a 7.56-nál) Vph1 = x 2b.Integer feszültség 1. fázis Iph1 = x 2b.Integer áram 1. fázis Pph1 = x 2b.Integer hatásos teljesítmény 1. fázis Prph1 = x 2b.Integer meddő teljesítmény 1. fázis Vph2 = x 2b.Integer feszültség 2. fázis Iph2 = x 2b.Integer áram 2. fázis Pph2 = x 2b.Integer hatásos teljesítmény 2. fázis Prph2 = x 2b.Integer meddő teljesítmény 2. fázis Vph3 = x 2b.Integer feszültség 3. fázis Iph3 = x 2b.Integer áram Pph3 = x 2b.Integer hatásos teljesítmény 3. fázis Prph3 = x 2b.Integer meddő teljesítmény 3. fázis RappW = x 2b.Integer áramváltó-áttétel x (= 0 a 7.46-nál) Ptot = x 2b.Integer összes hatásos teljesítmény Prtot = x 2b.Integer összes meddő teljesítmény 150 Cur_Tar 1b.Integer aktuális tarifa x (= 0 a 7.56-nál) Szorzótényezők Mennyiség Szorzótényezők: 7.46-os típus Szorzótényezők: 7.56-os típus I (áram) 0.1 (A) 0.1 (A), ha 5/5 az áramváltó áttétele) 1 (A), ha az áramváltó áttétele > 5/5 U (feszültség) 1 (V) 1 (V) P active (hatásos teljesítmény) 0.01 (kw) 0.1 (kw) P reactive (meddő teljesítmény) 0.01 (kvar) 0.1 (kvar) (energiafogyasztás) 0.01 (kwh) 0.1 (kwh) 27

28 7 7 Távirat felépítése (részletes 1. rész) 7.46 és 7.56-os típusok M-Bus csatoló felülettel Byte Tartalom Leírás Byte Tartalom Leírás 1 0x68 Start 41 0x8C DIF 2 0x92 mező hossza 42 0x21 DIF 3 0x92 mező hossza 43 VIF 4 0x68 Start 0x kwh 5 0x08 C 0x kwh 6 A elsődleges cím 44 pat2_4 T2 részfogyasztás = 0 a 7.56-nál 7 0x72 CI 45 pat2_3 8 x ID1 (LSB) 46 pat2_2 9 x ID2 47 pat2_1 10 x ID3 48 0x02 DIF 11 x ID4 (MSB) 49 0xFD VIF 12 0x43 MAN1 50 0xC9 VIF = 1 V 13 0x4C MAN2 51 0xFF VIF 14 x DV (típus - verzió) 52 0x01 VIF MD (villamos) 53 Vph1_2 feszültség 1. fázis 16 x ACC 54 Vph1_1 17 STAT 55 0x02 DIF 0x01 alkalmazás_kiterhelve 56 0xFD VIF 0x02 tetszőleges_alkalmazási hiba 57 VIF 0x04 áram_alacsony 0xDB 0.1 A 0x08 állandó_hiba 0xDC 1 A 0x10 átmeneti_hiba 58 0xFF VIF 18 0 SIG1 59 0x01 VIF 19 0 SIG2 60 Iph1_2 áram 1. fázis 20 0x8C DIF 61 Iph1_1 21 0x10 DIF 62 0x02 DIF 22 VIF 63 VIF 0x kwh 0xAC 0.01 kw 0x kwh 0XAD 0.1 kw 23 tot1_4 T1 összes fogyasztás 64 0xFF VIF 24 tot1_3 65 0x01 VIF 25 tot1_2 66 Pph1_2 hatásos teljesítmény 1. fázis 26 tot1_1 67 Pph1_1 27 0x8C DIF 68 0x82 DIF 28 0x11 DIF 69 0x40 DIF 29 VIF 70 VIF 0x kwh 0xAC 0.01 kvar 0x kwh 0XAD 0.1 kvar 30 pat1_4 T1 részfogyasztás 71 0xFF VIF 31 pat1_3 72 0x01 VIF 32 pat1_2 73 Prph1_2 meddő teljesítmény 1. fázis 33 pat1_1 74 Prph1_1 34 0x8C DIF 75 0x02 DIF 35 0x20 DIF 76 0xFD VIF = 1 V 36 VIF 77 0xC9 VIF 0x kwh 78 0xFF VIF 0x kwh 79 0x02 VIF 37 tot2_4 T2 összes fogyasztás = 0 a 7.56-nál 80 Vph2_2 feszültség 2. fázis 38 tot2_3 81 Vph2_1 39 tot2_2 82 0x02 DIF 40 tot2_1 28

29 7 7 Távirat felépítése (részletes 2. rész) 7.46 és 7.56-os típusok M-Bus csatoló felülettel Byte Tartalom Leírás Byte Tartalom Leírás 83 0xFD VIF 124 VIF 84 VIF 0xAC 0.01 kvar 0xDB 0.1 A 0xAD 0.1 kvar 0xDC 1 A 125 0xFF VIF 85 0xFF VIF 126 0x03 VIF 86 0x02 VIF 127 Prph3_2 meddő teljesítmény 3. fázis 87 Iph2_2 áram 2. fázis 128 Prph3_1 88 Iph2_ x02 DIF 89 0x02 DIF 130 0xFF VIF 90 VIF 131 0x68 VIF 0xAC 0.01 kw 132 RappW_2 áramváltó-áttétel = 0 a 7.46-nál 0xAD 0.1 kw 133 RappW_1 91 0xFF VIF 134 0x02 DIF 92 0x02 VIF 135 VIF 93 Pph2_2 hatásos teljesítmény 2. fázis 0xAC 0.01 kw 94 Pph2_1 0xAD 0.1 kw 95 0x82 DIF 136 0xFF VIF 96 0x40 DIF 137 0x00 VIF 97 VIF 138 Ptot_2 összes hatásos teljesítmény 0xAC 0.01 kvar 139 Ptot_1 0xAD 0.1 kvar 140 0x82 DIF 98 0xFF VIF 141 0x40 DIF 99 0x02 VIF 142 VIF 100 Prph2_2 meddő teljesítmény 2. fázis 0xAC 0.01 kvar 101 Prph2_1 0xAD 0.1 kvar 102 0x02 DIF 143 0xFF VIF 103 0xFD VIF = 1 V 144 0x00 VIF 104 0xC9 VIF 145 Prtot_2 összes meddő teljesítmény 105 0xFF VIF 146 Prtot_ x03 VIF 147 0x01 DIF 107 Vph3_2 feszültség 3. fázis 148 0xFF VIF 108 Vph3_ x13 VIF 109 0x02 DIF 150 Cur_Tar = 0 a 7.56-nál 110 0xFD VIF 0 Tarif VIF 4 Tarif 2 0xDB 0.1 A 151 x ellenőrző összeg 0xDC 1 A 152 0x16 Stop 112 0xFF VIF 113 0x03 VIF 114 Iph3_2 áram 3. fázis 115 Iph3_ x02 DIF 117 VIF 0xAC 0.01 kw 0xAD 0.1 kw 118 0xFF VIF 119 0x03 VIF 120 Pph3_2 hatásos teljesítmény 3. fázis 121 Pph3_ x82 DIF 123 0x40 DIF 29

30 7 7 Adatátvitel: 7.23, 7.46, 7.56-os típusok M-Bus csatoló felülettel A mérő kiolvasása Lekérdezés: RQ_UD2 Válasz: RSP_UD lásd a távirat felépítése részt Inicializálás Lekérdezés: SND_NK Válasz: 0x5 Inicializálás - a távirat felépítése (rövid) 0x10 0x40 Padr CSum 0x16 Inicializálás - a távirat felépítése (részletes) Byte Tartalom Leírás 1 0x10 start 2 0x40 küldés vagy válasz, visszaállítás (reset) 3 elsődleges cím 4 ellenőrző összeg 5 0x16 stop Az elsődleges cím megváltoztatása Lekérdezés: SND_UD Válasz: 0x5 Byte 6 = pillanatnyi M-Bus cím Byte 10 = új M-Bus cím Az elsődleges cím megváltoztatása - a távirat felépítése (rövid) 0x68 0x06 0x06 0x68 0x53 Padr 0x51 0x01 0x7 A új A CSum 0x16 Az elsődleges cím megváltoztatása - a távirat felépítése (részletes) Byte Tartalom Leírás 1 0x68 start 2 0x06 mező hossza 3 0x06 mező hossza 4 0x68 start 5 0x53 C 6 elsődleges cím 7 0x51 CI 8 0x01 DIF 9 0x7 A VIF 10 új cím 11 ellenőrző összeg 12 0x16 stop Visszaállítás (a reset alkalmazása) Lekérdezés: SND_UD Válasz: 0x5 Visszaállítás - a távirat felépítése (rövid) 0x68 0x03 0x03 0x68 0x53 Padr 0x50 CSum 0x16 Visszaállítás - a távirat felépítése (részletes) Byte Tartalom Leírás 1 0x68 start 2 0x03 mező hossza 3 0x03 mező hossza 4 0x68 start 5 0x53 C 6 elsődleges cím 7 0x50 CI 8 ellenőrző összeg 9 0x16 stop 30

31 7 7 Adatátvitel: 7.23, 7.46, 7.56-os típusok M-Bus csatoló felülettel A részfogyasztás visszaállítása (Reset T part. ) Lekérdezés: SND_UD Válasz: 0x5 Reset Counter: 0x01 = T1 part. (a 7.23, 7.56 típusoknál) Reset Counter: 0x01 = T1 part. ; 0x02 = T2 part. (a 7.46 típusnál) A részfogyasztás visszaállítása - a távirat felépítése (rövid) 0x68 0x04 0x04 0x68 0x53 Padr 0x50 Reset CSum 0x16 A részfogyasztás visszaállítása - a távirat felépítése (részletes) Byte Tartalom Leírás 1 0x68 start 2 0x04 mező hossza 3 0x04 mező hossza 4 0x68 start 5 0x53 C 6 elsődleges cím 7 0x50 CI 8 0x01 0x02 9 ellenőrző összeg 10 0x16 stop Reset Counter T1 part. (a 7.23, 7.56 típusoknál) Reset Counter T2 part. (a 7.46 típusnál) 31

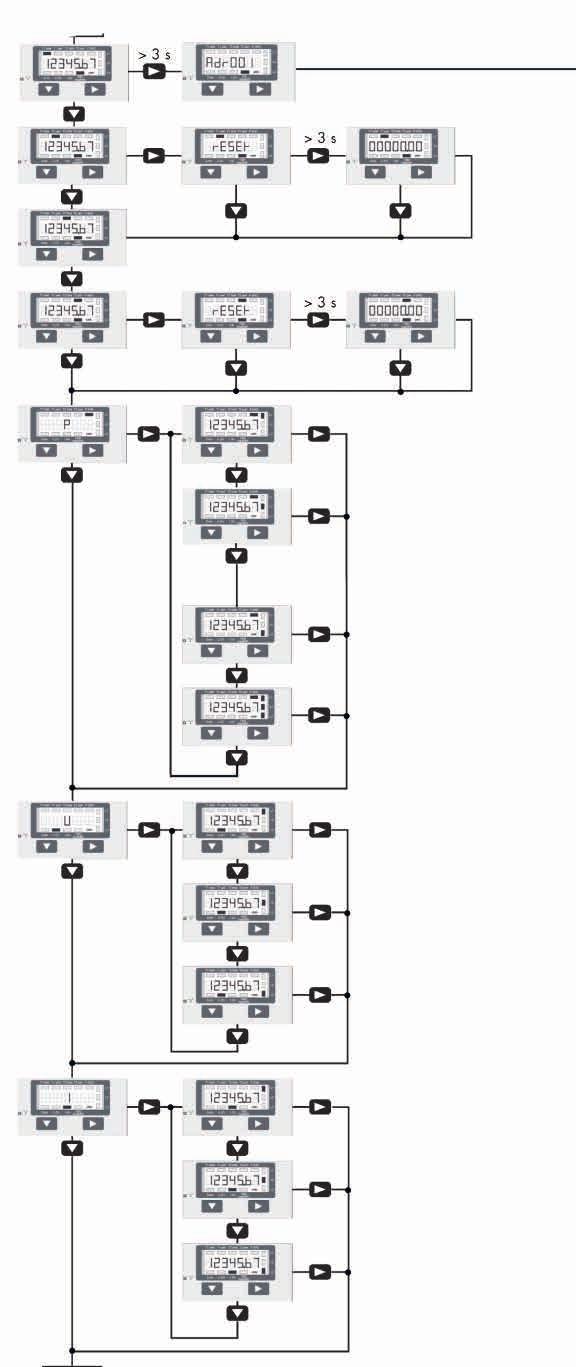

32 7 7 Blokkdiagram: 7.23-as típus M-Bus csatoló felülettel Start T total Összes fogyasztás (standard kijelzés) T part. Részfogyasztás (az érték visszaállítható) P Pillanatnyi hatásos teljesítmény Az elsődleges cím megváltoztatása a készüléken U Pillanatnyi feszültség I Pillanatnyi áram Vissza a starthoz Vissza a starthoz 32

33 7 7 Blokkdiagram: 7.46-os típus M-Bus csatoló felülettel start T1 total Összes fogyasztás Az elsődleges cím megváltoztatása a készüléken T1 part. Részfogyasztás (az érték visszaállítható) T2 total Összes fogyasztás T2 part. Részfogyasztás (az érték visszaállítható) Vissza a starthoz P Pillanatnyi hatásos teljesítmény U Pillanatnyi feszültség I Pillanatnyi áram Vissza a starthoz 33

34 7 7 Blokkdiagram: 7.56-os típus M-Bus csatoló felülettel start T1 total Összes fogyasztás (standard kijelzés) Az elsődleges cím megváltoztatása a készüléken T1 part. Részfogyasztás (az érték visszaállítható) A Z1-Z2 híd eltávolítása Vissza a starthoz Áramváltó-áttétel (CT) A Z1-Z2 híd visszaállítása P Pillanatnyi hatásos teljesítmény U Pillanatnyi feszültség I Pillanatnyi áram Vissza a starthoz 34

35 7 7 Általános műszaki információk Hatásos villamos energia mérésére szolgáló elektronikus fogyasztásmérők Az urópai Parlament és Tanács 2014/32/U számú ún. MID irányelve szerinti, a hatásos villamos energia mérésére szolgáló MID fogyasztásmérők az urópai Unióban és néhány FTA államban teljesítik azokat a feltételeket, amelyeket azokkal a készülékekkel szemben támasztanak, amelyek mérési értékeit a harmadik fél által vételezett energia elszámolására használnak fel. zeket a hatásos villamosenergia-fogyasztásmérőket az urópai Unió valamely tagállamában akkreditált vizsgáló állomásnak kell méréstechnikailag bevizsgálnia és pozitív vizsgálati eredmény esetén ezek a készülékek a metrológiai (mérésügyi) jelöléssel azonosíthatók. A metrológiai jelölés a C jelből, az M betűből és azt követően a vizsgálat évének utolsó két számjegyéből valamint az akkreditált vizsgáló intézet azonosító számából áll. Például: A pontossági követelmények áramtartománya, mérési tartomány: a legkisebb áram (I min ) és a max. tartós határáram (I max ) közötti azon tartomány, amelyen belül és meghatározott üzemi hőmérsékleten a százalékos hibahatárokkal szembeni követelmények teljesülnek. Megjegyzés: a B osztályú fogyasztásmérőknél az üzemi hőmérséklettartományon belül az I min I max tartományban a százalékos hibahatárok követelményei azonosak. Mérési eltérés százalékban: a mérő által mért energia - a tényleges energia tényleges energia x 100 Áramváltós fogyasztásmérők: az áramváltó-csatlakozású fogyasztásmérők ellentétben a direkt (közvetlen) csatlakozású mérőkkel. A hatásos villamos energia mérésére szolgáló MID fogyasztásmérők az urópai Unió és az FTA azon államaiban alkalmazhatók, amelyek az MID irányelvet, mint nemzeti előírást átvették és ezáltal további igazolás nem szükséges. Magyarországon a 43/2016. (XI.23.) NGM rendelet harmonizálta a 2014/32/U sz. MID irányelvet. Az MID fogyasztásmérők váltják le azokat a korábbi, kizárólag csak valamely ország nemzeti mérésügyi törvénye szerint hitelesített fogyasztásmérőket, amelyeket csak a hitelesítő országban alkalmazhattak. Az MID irányelv szerint hitelesített MID fogyasztásmérők mellett a Finder azonos építési nagyságban és azonos műszaki paraméterekkel kínál olyan fogyasztásmérőket is, amelyeket akkreditált állomások nem hitelesítettek és ezért nem viselik a metrológiai jelet. A metrológiai jelet nem viselő fogyasztásmérők főként pl. üzemen belüli almérésre és nem elszámolási fogyasztásmérés céljára szolgálnak. Mind az elszámolási fogyasztásmérésre szolgáló MID mérők, mind a nem MID mérők a homlokoldalon található gyártási számmal azonosíthatók. Indulási áram (I st ): az I áram azon legalacsonyabb megadott értéke, amelynél egységnyi (egy) teljesítménytényező mellett a fogyasztásmérő (háromfázisú mérőnél szimmetrikus terheléssel) a hatásos villamos energiát mérni kezdi. Legkisebb áram (I min ): az I áram azon értéke, amely felett a fogyasztásmérő hibája a legnagyobb megengedett hibán belül van (háromfázisú mérőnél szimmetrikus terheléssel). Átmeneti áram (I tr ): az I áram azon értéke, amely felett a hiba a fogyasztásmérő pontossági osztályának megfelelő legnagyobb megengedett hiba legalacsonyabb értékén belül van. Az I tr értékeket direkt bekötésű mérőknél az N előírás 0.5 A 1 A 1.5 A 2 A értékben határozza meg. Áramváltós fogyasztásmérőkre az I tr értékek az N szerint 0.05 A 0.1 A 0.25 A. Direkt bekötésű mérőkre vonatkozóan az N szerint az áramértékekre vonatkozó követelményeket és a mért áramértékeket az 1. és 2. táblázat tartalmazza. Referencia áram (I ref ): az I áram azon értéke, amely direkt bekötésű mérőknél az átmeneti (I tr ) áram 10-szerese, áramváltós csatlakozású mérőknél pedig a 20-szorosa. Névleges áram, méretezési áram (I n ): áramváltós csatlakozású fogyasztásmérőknél az a névleges referencia-áramerősség, amelyre az áramváltóra csatlakoztatható fogyasztásmérőt tervezték. Áramváltós fogyasztásmérőknek több névleges áramerőssége is lehet. Max. tartós határáram (I max ): az I áram azon legnagyobb értéke, amely a fogyasztásmérőre tartósan megengedett és amelynél a fogyasztásmérő hibája a legnagyobb megengedett hibán belül van. 1. táblázat: lőírt és mért áramértékek) (közvetlen csatlakoztatott fogyasztásmérőknél) Jellemzők Követelmény Mért értékek 7.12*/7.13/ /7.36/7.46 I st 0.04 I tr 0.02 A 0.04 A I min 0.5 I tr 0.25 A 0.5 A I tr 0.5 A 1 A I ref = 10 I tr 5 A 10 A I max 50 I tr 32 A 65 A * I max = 20 A 2. táblázat: lőírt és mért áramértékek (áramváltóval csatlakoztatott fogyasztásmérőknél) Jellemzők Követelmény Mért értékek 7.56 I st 0.04 I tr 0.01 A I min 0.2 I tr 0.05 A I tr 0.25 A I n (=I ref ) = 20 I tr 5 A I max 1.2 I n 6 A Mérőosztály, pontossági osztály: az N tartalmazza meghatározott üzemi hőmérséklettartományokra az A, B, C mérőosztályokkal szemben támasztott követelményeket. A Finder hatásos villamosenergiafogyasztásmérői a ( ) C* hőmérséklettartományban a B osztálypontosság követelményeit teljesítik és ezért gyakorlatilag alkalmasak a lakossági és a nem-lakossági villamosenergia-fogyasztás mérésére. Az MID irányelv a megkívánt pontosságról a következőket mondja: Ha valamely tagállam a lakossági villamosenergia-fogyasztás mérését előírja, akkor a lakossági mérés céljára bármely A osztályú fogyasztásmérő használható. Különleges felhasználás esetén megkövetelhető a B osztályú fogyasztásmérő. Ha valamely tagállam a nem-lakossági villamosenergia-fogyasztás mérését írja elő, akkor a nem-lakossági mérés céljára bármely B osztályú fogyasztásmérő használható. Különleges felhasználás esetén megkövetelhető a C osztályú fogyasztásmérő. * ( ) C a megengedett környezeti hőmérséklet tartománya az LCD kijelzős mérőkre, kivéve a es típust. 35

36

37 7 7 gyfázisú, direkt csatlakozású egy- vagy kétirányú fogyasztásmérők beépített MODBUS csatoló felülettel (RS485), MID vagy nem MID kivitelben x0-ás típus, 32 A Visszaállítás-gátlással (egyirányú mérő) -- LCD kijelző mutatja az összes vagy a részfogyasztást (visszaállítható) és a pillanatnyi értékeket (teljesítmény, feszültség, áram, impulzus/kwh) es típus, 32 A Visszaállítás-gátlás nélkül (kétirányú mérő) -- LCD kijelző mutatja az összfogyasztást vagy a pillanatnyi értékeket (teljesítmény vagy feszültség, áram, impulzus/kwh) Villamos fogyasztásmérők az N és az N szerint A MODBUS felületen keresztül a meddő teljesítmény is kiolvasható Feszültségkimaradás esetén a fogyasztási adatok és a címek az PROM-ban tárolódnak Az átviteli sebesség felismerése automatikus Pontossági osztály 1/B II. érintésvédelmi osztály Kiegészítő fedéllel plombálható TS 35 mm-es sínre szerelhető (N 60715) Vételezett energia Visszatáplált energia xx egy- vagy kétirányú fogyasztásmérők MODBUS csatoló interfésszel (RS485) 1-fázisú váltakozóáramú 32 A MID vagy nem MID kivitel választható 17.5 mm széles MODBUS Nyomógomb PV rendszerhez (csak kétirányú mérő esetén) Méreteket lásd a 46. oldalon Kimenet/kijelző Referencia áram / Max. tartós határáram A 5/32 Indulási áram A 0.02 Pontossági követelmények áramtartománya A Rövid idejű áramterhelhetőség (terhelés ideje) A 960 (10 ms) Névleges feszültség (U N ) V AC 230 Működési feszültségtartomány ( )U N Névleges frekvencia Hz 50 Mértékadó fogyasztás W < 0.4 Kijelző (számmagasság 5 mm) Hétjegyű számlálómű, LCD kijelző háttérvilágítással Legnagyobb / legkisebb kijelzett érték kwh /0.01* LCD-s fogyasztásjelzés, impulzus / kwh 2000 MODBUS (csatoló interfész) Buszrendszer Soros RS485-ös csatoló felület A buszvezeték maximális hossza m 1200 A MODBUS-ra csatlakoztatható mérők száma 247 Átviteli sebesség** baud Max. reakcióidő (írás/olvasás) ms 60/60 Általános adatok Pontossági osztály N /N /B Környezeti hőmérséklet tartomány C Érintésvédelmi osztály II Védettség készülékház / csatlakozókapcsok IP 50/IP 20 Tanúsítványok: * 2 tizedesnél a mérési tartomány kwh 1 tizedesnél a mérési tartomány kwh ** Az átviteli sebesség felismerése automatikus 37

38 7 7 Háromfázisú, egyirányú fogyasztásmérők beépített MODBUS csatoló felülettel (RS485), háttérvilágítású LCD kijelzővel, MID vagy nem MID kivitelben x0-ás típus, 3 x 65 A Direkt csatlakozással, 1 vagy 2 tarifás mérés x0, 3 x 6 A Áramváltó-csatlakozással Villamos fogyasztásmérők az N és az N szerint LCD-kijelző mutatja az összes- vagy a részfogyasztást (visszaállítható) és a pillanatnyi értékeket (teljesítmény, feszültség, áram) A MODBUS felületen keresztül a meddő teljesítmény is kiolvasható Feszültségkimaradás esetén a fogyasztási adatok és a címek az PROM-ban tárolódnak Az átviteli sebesség felismerése automatikus Pontossági osztály 1/B II. érintésvédelmi osztály Visszaállítás-gátlással Kiegészítő fedéllel plombálható TS 35 mm-es sínre szerelhető (N 60715) x2 egyirányú fogyasztásmérők direkt bekötésre MODBUS csatoló interfésszel (RS485) 3-fázisú váltakozóáramú 3 x 65 A egy- vagy kéttarifás mérőként használható MID vagy nem MID kivitel választható 70 mm széles x0 egyirányú fogyasztásmérők áramváltó-csatlakozással 1500 A-ig MODBUS csatoló interfésszel (RS485) 3-fázisú váltakozóáramú 3 x 6 A 1-tarifás mérőmű MID vagy nem MID kivitel választható 70 mm széles * Áramváltó-áttételek: 5:5, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000:5, 1250:5, 1500:5; gyári beállítás: 5:5 ** 2 tizedesnél a mérési tartomány kwh 1 tizedesnél a mérési tartomány kwh *** 1 tizedesnél a mérési tartomány kwh tizedes nélkül a mérési tartomány kwh **** Az átviteli sebesség felismerése automatikus F F F R T1,T2 = A vezérlőegység záró kontaktusa esetén a Méreteket lásd a 46. oldalon 2. tarifa számláló működik * Áramváltó-áttételek/F = 250 ma lomha biztosító Kimenet/kijelző Referencia áram / Max. tartós határáram A 10/65 5/6 Indulási áram A Pontossági követelmények áramtartománya A Rövid idejű áramterhelhetőség (terhelés ideje) A 1950 (10 ms) 180 (10 ms) Névleges feszültség U N V AC 3 x x 230 Működési feszültségtartomány ( )U N ( )U N Névleges frekvencia Hz Mértékadó fogyasztás W < 1.5 < 1.5 Kijelző (számmagasság 6 mm) Hétszámjegyű LCD kijelző háttérvilágítással Legnagyobb / legkisebb kijelzett érték kwh /0.01** /0.1*** LD-es fogyasztásjelzés, impulzus / kwh MODBUS (csatoló interfész) Buszrendszer Soros RS485-ös csatoló felület Soros RS485-ös csatoló felület A buszvezeték maximális hossza m A MODBUS-ra csatlakoztatható mérők száma Átviteli sebesség**** baud Max. reakcióidő (írás/olvasás) ms 60/60 60/60 Általános adatok Pontossági osztály N /N /B 1/B Környezeti hőmérséklet tartomány C Érintésvédelmi osztály II II Védettség készülékház / csatlakozókapcsok IP 50/IP 20 IP 50/IP 20 Tanúsítványok: 38

39 7 7 Háromfázisú, kétirányú fogyasztásmérők beépített MODBUS csatoló felülettel (RS485), háttérvilágítású LCD kijelzővel, MID vagy nem MID kivitelben x0-ás típus, 3 x 65 A Direkt csatlakozással, 1 vagy 2 tarifás mérés LCD kijelző mutatja a rész- vagy összfogyasztást vagy a pillanatnyi értékeket (teljesítmény vagy feszültség, áram, impulzus/kwh) Villamos fogyasztásmérők az N és az N szerint A MODBUS felületen keresztül a meddő teljesítmény is kiolvasható Feszültségkimaradás esetén a fogyasztási adatok és a címek az PROM-ban tárolódnak Az átviteli sebesség felismerése automatikus Pontossági osztály 1/B II. érintésvédelmi osztály Visszaállítás-gátlás nélkül (kétirányú mérő) Kiegészítő fedéllel plombálható TS 35 mm-es sínre szerelhető (N 60715) 1) PV rendszerhez (csak kétirányú mérő esetén) kétirányú fogyasztásmérők direkt bekötésre MODBUS csatoló interfésszel (RS485) 3-fázisú váltakozóáramú 3 x 65 A 1-tarifás mérőmű MID kivitel 70 mm széles * 2 tizedesnél a mérési tartomány kwh 1 tizedesnél a mérési tartomány kwh ** Az átviteli sebesség felismerése automatikus Vételezett energia Visszatáplált energia 1) Méreteket lásd a 46. oldalon Kimenet/kijelző Referencia áram / Max. tartós határáram A 10/65 Indulási áram A 0.04 Pontossági követelmények áramtartománya A Rövid idejű áramterhelhetőség (terhelés ideje) A 1950 (10 ms) Névleges feszültség (U N ) V AC 3 x 230 Működési feszültségtartomány ( )U N Névleges frekvencia Hz 50 Mértékadó fogyasztás W < 1.5 Kijelző (számmagasság 6 mm) Hétjegyű számlálómű, LCD kijelző háttérvilágítással Legnagyobb / legkisebb kijelzett érték kwh /0.01* LD-es fogyasztásjelzés, impulzus / kwh 1000 MODBUS (csatoló interfész) Buszrendszer Soros RS485-ös csatoló felület A buszvezeték maximális hossza m 1200 A MODBUS-ra csatlakoztatható mérők száma 247 Átviteli sebesség** baud Max. reakcióidő (írás/olvasás) ms 60/60 Általános adatok Pontossági osztály N /N /B Környezeti hőmérséklet tartomány C Érintésvédelmi osztály II Védettség készülékház / csatlakozókapcsok IP 50/IP 20 Tanúsítványok: 39

40 7 7 Rendelési információk Példa: gyfázisú elektronikus fogyasztásmérő, közvetlen mérésre 32 A/230 V AC terhelésig, MID elszámolási mérésre alkalmas kivitel*, integrált soros MODBUS csatoló felülettel (RS485) az adatok közvetlen kiolvasására, pontossági osztály 1/B, plombálható a zárófedél használatával, TS 35 mm-es szerelősínre rögzíthető (N 60715) lektronikus fogyasztásmérő Funkció 2 = 1-fázisú LCD kijelzővel, 32 A 4 = 3-fázisú LCD kijelzővel, 3 x 65 A 5 = 3-fázisú LCD kijelzővel, áramváltó-csatlakozással (x/5) Áram 3 = 32 A 6 = 65 A (7.56 áramváltóval történő mérésekre 1500 A-ig) Feszültségnem 8 = AC 50 Hz * Az elszámolási mérésre alkalmas MID kivitel hitelesítése az urópai Parlament és Tanács 2014/32/U sz. MID irányelve, ill. az azt Magyarországon harmonizáló 43/2016. (XI.23.) NGM számú rendelet szerint. Általános jellemzők Kimenet 2 = MODBUS csatoló felület (RS485) Opciók 0 = alapkivitelű fogyasztásmérő 1 = MID mérő* elszámolási mérésre Kialakítás 0 = 1-tarifás mérőmű 2 = 1- és 2-tarifás mérőmű 4 = kétirányú, egytarifás fogyasztásmérő (csak MID kivitel) Névleges üzemi feszültség 230 = 230 V AC 50 Hz 400 = 3 x 230/400 V AC 50 Hz Összes típus/szélességi méret /17.5 mm /70 mm /17.5 mm /70 mm /17.5 mm /70 mm /70 mm /70 mm Szigetelési tulajdonságok az N szabvány szerint , 7.56 Az áramszolgáltatói hálózat névleges feszültsége N V Túlfeszültség-osztály az N szerint IV IV Névleges lökőfeszültség-állóság az N szerint feszültség kapcsok és a MODBUS kimenet között kv (1.2/50 μs) 6 6 fázisoknál egymáshoz viszonyítva kv (1.2/50 μs) 6 Feszültségállóság a feszültség kapcsok és a MODBUS kimenet között V AC fázisoknál egymáshoz viszonyítva V AC 4000 Érintésvédelmi osztály II II MC-jellemzők az N szabvány szerint lektrosztatikus kisülés csatlakozó kapcsok között N kv levegőben N kv (13 kv a 7.23-as típusnál) lektromágneses HF-mező ( )MHz N V/m Gyorstranziens vezetett zavar (5/50 ns, 5 khz) feszültség bemenetek között N osztály (4 kv) MODBUS kimenet N osztály (1 kv) Lökőfeszültség (1.2/50 µs) feszültség bemenetek között N osztály (4 kv) MODBUS kimenet N osztály (1 kv) Vezetett elektromágneses HF-jel ( )MHz feszültségbemeneteken N V MC - kibocsátási szint, elektromágneses mezők N B osztály gyéb műszaki adatok Megengedett szennyezettségi fok 2 Rázásállóság az IC szerint (10 60)Hz mm (60 150)Hz g 1 Ütésállóság az IC szerint g/18 ms 30 Hőleadás a környezet felé , 7.56 energiavételezés nélkül W max. tartós határáramnál W 1 6 Csatlakoztatható vezeték-keresztmetszet, főáramkör , 7.56 tömör vezető sodrott vezető tömör vezető sodrott vezető mm AWG Meghúzási nyomaték, főáramkör Nm Csavarok, főáramkör M 4, Posidrive Nr. 1, Philips Nr. 1, Schlitz Nr. 1 Csatlakoztatható vezeték-keresztmetszet, MODBUS csatlakozások tömör vezető sodrott vezető tömör vezető sodrott vezető mm AWG Meghúzási nyomaték, MODBUS csatlakozások Nm Csavarok, MODBUS csatlakozások M 3, Posidrive Nr. 1, Philips Nr. 1, Schlitz Nr. 1 M 4, Posidrive, Nr. 1, Philips Nr. 1, Schlitz Nr. 1 40

41 7 7 LCD állapotjelző, 7.23, 7.46 és 7.56-os típusok MODBUS csatoló felülettel (RS485) gyirányú fogyasztásmérők Típus: 7.23 (közvetlen mérés 32 A-ig) Ttotal kwh az összes fogyasztást mutatja (standard kijelzés) Tpart. kwh a részfogyasztást mutatja, ez az érték visszaállítható P kw a pillanatnyi teljesítményt mutatja U V a pillanatnyi feszültséget mutatja I A a pillanatnyi áramot mutatja 2000 Imp/kWh Az LCD-sáv a vételezett teljesítménynek megfelelően villog. Helytelen szerelésnél (az 1L/2L csatlakozások felcserélve) az LCD-sáv villogása 600 ms/600 ms (impulzus-/szünethossz). Típus: 7.46 (közvetlen mérés 65 A-ig) T1total kwh az 1. tarifás összes fogyasztást mutatja (standard kijelzés) T1part. kwh az 1. tarifás részfogyasztást mutatja, ez az érték visszaállítható T2total kwh a 2. tarifás összes fogyasztást mutatja T2part. kwh a 2. tarifás részfogyasztást mutatja, ez az érték visszaállítható P kw a fázisonkénti vagy az összes fázis pillanatnyi teljesítményét mutatja U V a fázisonkénti pillanatnyi feszültséget mutatja * 1000 Imp./kWh (LD) I A a fázisonkénti pillanatnyi áramot mutatja LD kwh L1/L2/L3 rror a kijelző melletti LD* a vételezett pillanatnyi teljesítménynek megfelelően villog impulzus felel meg 1 kwh-nak energiavételezésnél a kijelzőn a kwh mértékegység jelenik meg a P-, U-, I-értékek lekérdezésekor vagy hibajelzéskor (RROR) még a vonatkozó fázis/fázisok is kijelzésre kerülnek (pl. az L1/L3 csatlakozást felcserélték) a helytelen szerelést - hiányzó fázis vagy rossz áramirány - a kijelzőn az RROR felirat és a vonatkozó L1/L2/L3 fázis melletti LCD-oszlop jelzi Típus: 7.56 (áramváltós mérés 1500 A-ig) T1total kwh az összes fogyasztást mutatja (standard kijelzés) T1part. kwh a részfogyasztást mutatja, ez az érték visszaállítható CT a beállított áramváltó-áttételt mutatja, a gyári beállítás 5:5 * 10 Imp./kWh (LD) Select a Select ** menüpontban lehet az áramváltó-áttételt megváltoztatni P kw a fázisonkénti vagy az összes fázis pillanatnyi teljesítményét mutatja U V a fázisonkénti pillanatnyi feszültséget mutatja I A a fázisonkénti pillanatnyi áramot mutatja LD kwh a kijelző melletti LD* a vételezett pillanatnyi teljesítménynek megfelelően villog. 10 impulzus felel meg 1 kwh-nak energiavételezésnél a kijelzőn a kwh mértékegység jelenik meg L1/L2/L3 rror a P-, U-, I-értékek lekérdezésekor vagy hibajelzéskor (RROR) még a vonatkozó fázis/fázisok is kijelzésre kerülnek (pl. az L1/L3 csatlakozást felcserélték) a helytelen szerelést - hiányzó fázis vagy rossz áramirány - a kijelzőn az RROR felirat és a vonatkozó L1/L2/L3 fázis melletti LCD-oszlop jelzi ** Az áramváltó-áttétel megváltoztatásához először a Z1 - Z2 áthidalást kell eltávolítani és az új beállítást a kezelési utasítás szerint elvégezni. zután a Z1 - Z2 hidat vissza kell állítani és a plombálás 4 darab plombáló fedéllel (07.16) elvégezhető. 41

42 7 7 LCD állapotjelző, 7.23, 7.46-os típusok MODBUS csatoló felülettel (RS485) Kétirányú fogyasztásmérők Típus: 7.23 (Közvetlen mérés 32 A-ig) T kwh az összes fogyasztást mutatja T kwh az összes visszatáplálást mutatja P kw a pillanatnyi teljesítményt mutatja, áram vételezés (P pozitív) áram visszatáplálás (P negatív) U V a fázisonkénti pillanatnyi feszültséget mutatja I A a fázisonkénti pillanatnyi áramot mutatja 2000 Imp/kWh Az LCD-sáv a pillanatnyi teljesítménynek megfelelően villog. Típus: 7.46 (közvetlen mérés 65 A-ig) * * 1000 Imp./kWh (LD) T total kwh az összes fogyasztást mutatja T T part. kwh a részfogyasztást mutatja T visszaállítható T total kwh az összes visszatáplálást mutatja T T part. kwh a részvisszatáplálást mutatja T visszaállítható P kw a fázisonkénti vagy az összes fázis pillanatnyi teljesítményét mutatja áram vételezés (P pozitív) áram visszatáplálás (P negatív) U V a fázisonkénti pillanatnyi feszültséget mutatja I A a fázisonkénti pillanatnyi áramot mutatja LD kwh L1/L2/L3 rror a kijelző melletti LD* a vételezett pillanatnyi teljesítménynek megfelelően villog impulzus felel meg 1 kwh-nak vételezésnél/visszatáplálásnál a kijelzőn a kwh mértékegység jelenik meg a P-, U-, I-értékek lekérdezésekor vagy hibajelzéskor (RROR) még a vonatkozó fázis/fázisok is kijelzésre kerülnek a helytelen szerelést - hiányzó fázis vagy rossz áramirány - a kijelzőn az RROR felirat és a vonatkozó L1/L2/L3 fázis melletti LCD-oszlop jelzi 42

43 7 7 Bekötési példák, 7.23-as típus, kétirányú fogyasztásmérők Áramirány nergiavételezés (energiafelhasználás > PV rendszer energiatermelése) MODBUS L1 P+ nergia-visszatáplálás nergiavételezés P = pozitív, T (kwh) regiszter értéke nő AC DC Inverter Napelem Áramirány Áramirány Visszatáplálás (PV rendszer energiatermelése > energiafelhasználás) MODBUS L1 P nergia-visszatáplálás nergiavételezés P = negatív, T (kwh) regiszter értéke nő AC DC Inverter Napelem Áramirány 7.23-as típus működési módja (kétirányú mérő) nergiavételezés/visszatáplálás Az energia összegzése előjelesen történik. Az energiavételezést pozitív teljesítmény, a visszatáplálást negatív teljesítmény mutatja. Az energia mérése a szaldót mutatja. nergiavételezés: Ha a vételezett energia (P = pozitív) nagyobb, mint a visszatáplált energia (P = negatív), akkor a mérő T regiszterében lévő érték nő. A 2000 Imp/kWh LCD-sáv kikapcsolt állapotban van. nergia-visszatáplálás: Ha a visszatáplált energia (P = negatív) nagyobb, mint a vételezett energia (P = pozitív), akkor a mérő T regiszterében lévő érték nő. A 2000 Imp/kWh LCD-sáv bekapcsolt állapotban van. 43

44 7 7 Bekötési példák, 7.46-os típus, kétirányú fogyasztásmérők Áramirány nergiavételezés (energiafelhasználás > PV rendszer energiatermelése) MODBUS L1 L2 L3 L1 L2 L3 P+ nergia-visszatáplálás nergiavételezés P = pozitív, T (kwh) regiszter értéke nő AC DC Inverter Áramirány Napelem L1 L2 L3 (3 x 230/400 VAC) Áramirány nergiavételezés (energiafelhasználás > PV rendszer energiatermelése) MODBUS L1 L2 L3 L1 L2 P+ L3 AC DC Inverter Napelem nergia-visszatáplálás nergiavételezés P = pozitív, T (kwh) regiszter értéke nő L1 L2 L3 (3 x 230/400 VAC) Áramirány 44

45 7 7 Bekötési példák, 7.46-os típus, kétirányú fogyasztásmérők Áramirány Visszatáplálás (PV rendszer energiatermelése > energiafelhasználás) MODBUS L1 L2 L3 P L3 L1 L2 AC DC Inverter Napelem nergia-visszatáplálás nergiavételezés P = negatív, T (kwh) regiszter értéke nő L1 L2 L3 (3 x 230/400 VAC) Áramirány 7.46-os típus működési módja (kétirányú mérő) nergiavételezés/visszatáplálás Az energia összegzése előjelesen történik. Az energiavételezést pozitív teljesítmény, a visszatáplálást negatív teljesítmény mutatja. Az energia mérése a szaldót mutatja. nergiavételezés: Ha a vételezett energia (P = pozitív) nagyobb, mint a visszatáplált energia (P = negatív), akkor a mérő T regiszterében lévő érték nő. Az 1000 Imp/kWh vételezést jelző LD kikapcsolt állapotban van. nergia-visszatáplálás: Ha a visszatáplált energia (P = negatív) nagyobb, mint a vételezett energia (P = pozitív), akkor a mérő T regiszterében lévő érték nő. Az 1000 Imp/kWh jelző LD bekapcsolt állapotban van. 45

46 7 7 Befoglaló méretek Típus: xx Típus: xx x0 4 Tartozékok Takaró és plombáló fedél a 7.23 típusú fogyasztásmérőhöz darab plombáló fedél szükséges Takaró és plombáló fedél a 7.46 és 7.56 típusú fogyasztásmérőkhöz , darab plombáló fedél szükséges
