ACE 3000 Üzembehelyezési és üzemeltetési segédlet

Átírás

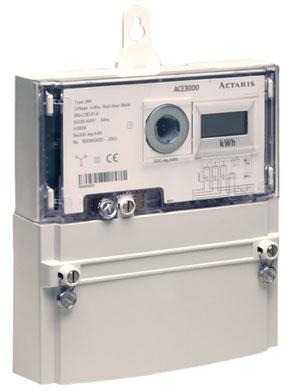

1 ACE 3000 Üzembehelyezési és üzemeltetési segédlet 1. Általános ismertető Ez a műszaki leírás a ACTARIS által gyártott ACE3000 típusú, 3 fázisú, 4 vezetékes közvetett és közvetlen csatlakozású fogyasztásmérő általános ismertetéséhez, üzembehelyezéshez és üzemeltetéséhez készült. Kérjük gondosan olvassa át ezt az útmutatót, mielőtt üzembehelyezi a készüléket. Figyelmeztetés: Vigyázat, szerelés során hálózati feszültség alatt álló vezeték érintésének veszélye fennáll! A mérő bekötése során fennáll hálózati feszültség alatt lévő vezeték érintésének veszélye, ezért az üzembehelyezés során a villamos hálózaton végzendő munkára vonatkozó előírások, az üzembehelyezést elrendelő és elvégző szervezetek előírásai követendők. Különös tekintettel kell lenni a megadott vezetékméretek és meghúzási nyomatékok betartására. Ezeket a vezetékeket oly módon kell beszerelni, hogy se a kapcsokhoz, se a szabad vezetékhez ne lehessen hozzáférni. 1.1 Mérő Verziók Jelen leírás az áramváltós és a közvetlen csatlakozású, egytarifás, impulzusadós kivitelre vonatkozik. 2. Műszaki adatok Üzembehelyezés során kérjük vegye figyelembe a következőket: A készüléket mindig az adattáblán feltüntetett villamos paraméterek betartásával lehet csak csatlakoztatni. Mielőtt a készüléket csatlakoztatja a hálózathoz ellenőrizze a kapcsolási ábrát, amely a mérő adattábláján található. 2.1 Műszaki Paraméterek Mérő típusa ACE3000 type 260 ACE3000 type 260 Bekötés típusa 3 fázisú 4 vetékes hálózat áramváltón keresztüli csatlakozás 3 fázisú 4 vezetékes hálózat közvetlen csatlakozás Energia mérés hatásos import és export energia hatásos import és export energia Névleges feszültség 3x230/400 V 3x230/400 V Működési feszültség Un-20 %+15 % Un-20 %+15 % Névleges frekvencia 50 Hz 50 Hz Névleges (maximális) áram x/5 (10) A 5 (100) A Indulási áram 10 ma névleges áram 0,4 %-a Túlterhelhetőség folyamatosan 10 A-ig folyamatosan 100 A-ig Működési hőmérséklet -25 C-tól 65 C-ig -25 C-tól 65 C-ig Működési határ hőmérséklet -40 C-tól 70 C-ig -40 C-tól 70 C-ig Tárolási hőmérséklet -40 C-tól 70 C-ig -40 C-tól 70 C-ig Páratartalom <75 %RH <75 %RH IP védettségi osztály IP52 IP52 Önfogyasztás (fázisonként Unévl.) < 1 W < 1 W Látszólagos teljesítmény < 2,5 VA < 2,5 VA fázisonként (Unévl.) Fogyasztás fázisonként (Imax) < 0,25 VA < 0,25 VA Mérő állandó 1000 imp/kwh 1000 imp/kwh 1/5. oldal

2 2.1.1 Gyáribeállítások A készülék az alábbi beállításokkal került gyárilag felprogramozásra - mérési mód mindig előrejáró óramű azaz minden fázisban a mért fogyasztás energiairánytól függetlenül elszámolásra és kijelzésre kerül az 1-s jelzett tarifaregiszterben. Az esetleges visszatáplálás során mért kwh-t a mérő megismétli az R -el jelölt export regiszterben. (lásd kijelző példák később) - kijelző sorrend és megjelenítési idő Kijelzett mennyiség Kijelzés hossza (bekapcsolást követő 30 percben) Kijelzés hossza 30 perc után Fogyasztás az 1. tarifán 8 sec. 8 sec. Összes visszatáplált energia 8 sec. 8 sec. Összes szegmens megjelenítése 2 sec. Nincs kijelezve Összes szegmens kioltása 2 sec. Nincs kijelezve Impulzus kimenet Energiagazdálkodási készülékkel történő impulzusszámláláshoz az ACE3000 fogyasztásmérő egy az IEC szabvány A Típus szerinti S0 impulzus kimenettel rendelkezik a következő fizikai paraméterekkel. Impulzus kimeneti egyenérték: Impulzus szélesség: Névleges feszültség: Maximális feszültség: Áram: 500 imp / kwh 40 ms 24V DC 50V DC 10mA-től 20mA-ig Optikai interfész A készülék az EN mode C szerinti optikai interfészel rendelkezik, amelyen keresztül az alábbi adatok olvashatók ki. Pl. Laptop+optikai fej+ Windows hyperterminal segítségével OBIS kód Érték példa F.F Hibakód F.F. (00) C.1 Mérőazonosító (gyáriszám) C.1( ) Összes energia az 1. tarifában 1.8.1(00015,10*kWh) Összes vételezett energia 1.8.0(00012,10*kWh) Összes visszatáplált energia 2.8.0(00003,00*kWh) C.5.0 Státusz C.5.0(02) Használandó protokoll: 7 adatbit, páros paritás, 1 stop bit, sebesség: 300 Baud 2.2 Mechanikai Felszerelés A fogyasztásmérőt az általános gyakorlat szerint zárt, védett térben mérő panelre vagy kültéren megfelelő védettséget biztositó zárt mérő szekrénybe kell felszerelni. Bizonyosodjon meg arról, hogy a felszerlés alkalmával a vezetékek feszültségmentes állapotban vannak. A feszültség alatt lévő vezetékek érintése életveszélyes! Az alsó két rögzítési pont között 150 mm távolság van a DIN szabvány szerint. A felső rögzités vagy a mérő hátán lévő csatlakozással közvetlenül vagy a készülékkel szállitott műanyag akasztó fül segitségével lehetséges. Szállitáskor az akasztófül a mérő hátán, parkoló pozicióban van rögzitve. A végleges pozicióhoz azt a felszerelés előtt ki kell emelni és 180 -al elforgatva kell a a mérő hátlapján levő méllyedésbe pattintani. A ferde felfüggesztés nincs hatással a mérési pontosságra. 2/5. oldal

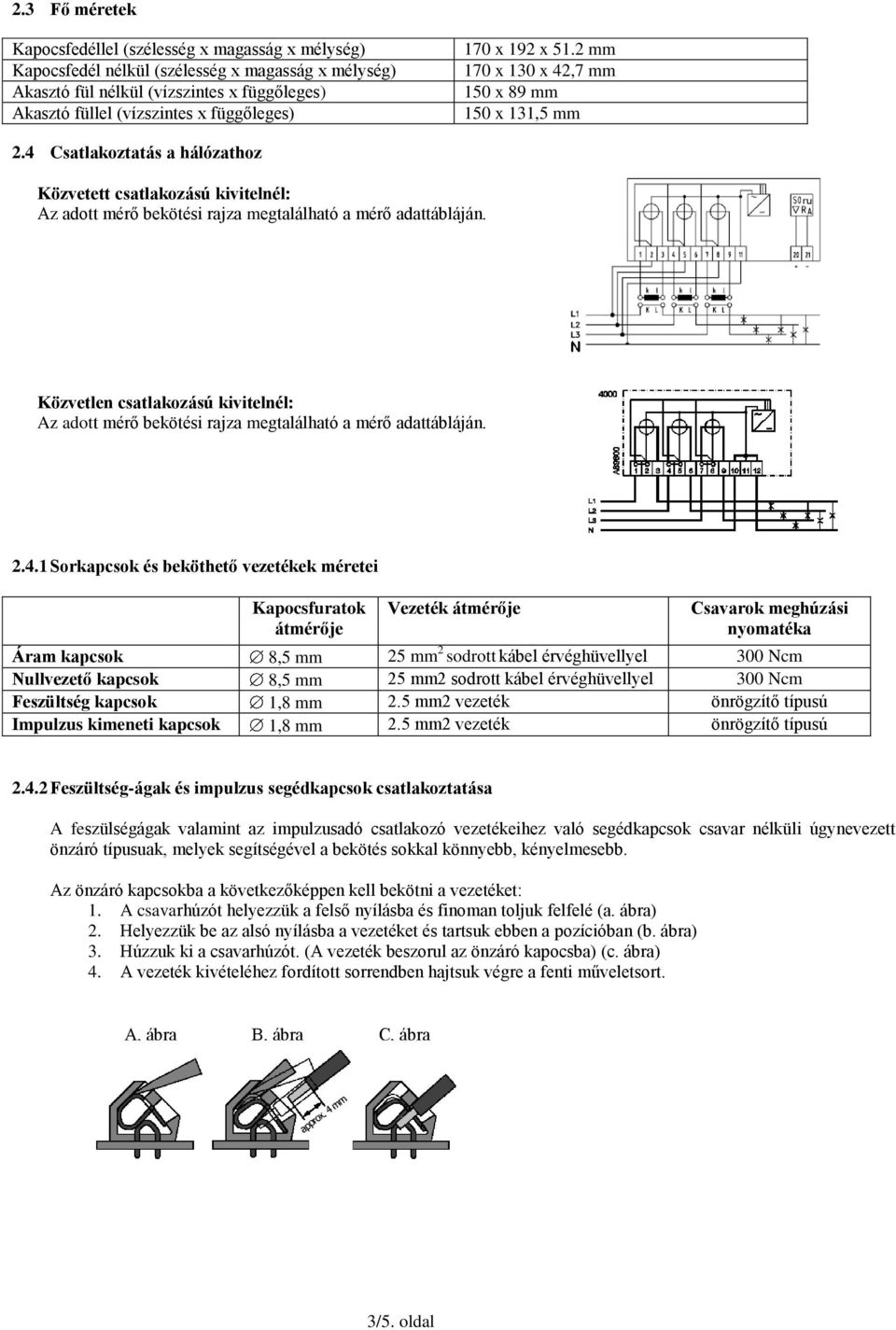

3 2.3 Fő méretek Kapocsfedéllel (szélesség x magasság x mélység) Kapocsfedél nélkül (szélesség x magasság x mélység) Akasztó fül nélkül (vízszintes x függőleges) Akasztó füllel (vízszintes x függőleges) 170 x 192 x 51.2 mm 170 x 130 x 42,7 mm 150 x 89 mm 150 x 131,5 mm 2.4 Csatlakoztatás a hálózathoz Közvetett csatlakozású kivitelnél: Az adott mérő bekötési rajza megtalálható a mérő adattábláján. Közvetlen csatlakozású kivitelnél: Az adott mérő bekötési rajza megtalálható a mérő adattábláján Sorkapcsok és beköthető vezetékek méretei Kapocsfuratok átmérője Vezeték átmérője Csavarok meghúzási nyomatéka Áram kapcsok 8,5 mm 25 mm 2 sodrott kábel érvéghüvellyel 300 Ncm Nullvezető kapcsok 8,5 mm 25 mm2 sodrott kábel érvéghüvellyel 300 Ncm Feszültség kapcsok 1,8 mm 2.5 mm2 vezeték önrögzítő típusú Impulzus kimeneti kapcsok 1,8 mm 2.5 mm2 vezeték önrögzítő típusú Feszültség-ágak és impulzus segédkapcsok csatlakoztatása A feszülségágak valamint az impulzusadó csatlakozó vezetékeihez való segédkapcsok csavar nélküli úgynevezett önzáró típusuak, melyek segítségével a bekötés sokkal könnyebb, kényelmesebb. Az önzáró kapcsokba a következőképpen kell bekötni a vezetéket: 1. A csavarhúzót helyezzük a felső nyílásba és finoman toljuk felfelé (a. ábra) 2. Helyezzük be az alsó nyílásba a vezetéket és tartsuk ebben a pozícióban (b. ábra) 3. Húzzuk ki a csavarhúzót. (A vezeték beszorul az önzáró kapocsba) (c. ábra) 4. A vezeték kivételéhez fordított sorrendben hajtsuk végre a fenti műveletsort. A, ábra B, ábra C, ábra 3/5. oldal

4 2.5 Plombálás-Hitelesítés Három plombálási pont található a fogyasztásmérőn. Egy a készülékházon, két további pont pedig a kapocsfedélen található. Annak ellenére, hogy az ACE3000-es fogyasztásmérő háza a gyártás után később nem nyitható, a vonatkozó törvényi rendelet szerint a hitelesítás tényét plombálással kell jelezni. A mérőműszer a gyártást követően a Magyar Kereskedelmi és Engedélyezési Hivatal (korábban OMH) által kerül hitelesítésre, amelyet a készülékház elején elhelyezett hitelesítési plomba minden további bizonylat nélkül önállóan tanúsít. Felszereléskor ellenőrizze az OMH plomba sértetlenségét! 2.6 Plombák elhelyezése MKEH plombája Tulajdonos plombája 3. Üzembehelyezés és a funkciók Amikor felszereli és csatlakoztatja a fogyasztásmérőt a hálózathoz, kérjük egyúttal ellenőrizze a bekötés helyességét. A következő funkciók segítségével meggyőződhet az üzembehelyezés sikerességéről, illetve a későbbi mérő ellenőrzésekkor a fogyasztásmérő helyes működéséről 3.1 Mérés indítása, ellenőrzés Az üzembehelyezés előtt ellenőrizzük, hogy a kapocsfedél helyesen fel lett szerelve a fogyasztásmérőre. A csatlakoztatott kábelek érintése életveszélyes! Az üzembehelyezést követően a következő ellenőrzéseket javasolt elvégezni: Ellenőrízzük, hogy terheletlen állapotban a fogyasztást jelző ovális szimbólum folyamatosan ki van jelezve az LCD-n. Terhelés közben győződjünk meg a felől, hogy a terhelést jelző ovális ikon villog a kijelzőn. Ellenőrizzük, hogy a kijelzőn megjelenő energiairányt jelző nyíl a valóságnak megfelelő irányt mutatja. (Ha pl. import energiánál időnként bevillan az export irányt jelző nyil, akkor a mérő valamelyik fázisban export energiát érzékel) 4. Kijelző működése Az ACE3000 típusú fogyasztásmérő egyszerű, de ennek ellenére számos hasznos információt közvetítő LCD kijelzővel rendelkezik. A kijelzőn megjelenített adatok gyárilag kerülnek programozásra, azokat a helyszínen nincs mód változtatni. A mért energia érték szekunder fogyasztásra vonatkozik, azaz a leolvasott értékeket meg kell szorozni az áramváltó áttétellel. A következő ábrán a kijelzőn megjeleníthető összes szimbólum látható: LCD kijelzőteszt állapot 1.) Hét karakteres kijelző 2.) Tizedes pont 3.) Az aktuálisan megjelenített tarifa jelzése 4.) Összes export regiszter 5.) Import energiairány jelzése 6.) Export energiairány jelzése 7.) Fogyasztást jelző szimbólum (terhelés esetén a terheléssel arányosan villog, feszültség megléte, de terhelés nélküli esetben folyamatosan világít) 8.) Aktiv tarifa jelzése (Az aktív tarifa száma a kijelzett szimbólum (8.) felett a mérő adattáblájáról is leolvasható) 4/5. oldal

5 4.1 Megjelenített adatok (kijelző példák) Pillanatnyi fogyasztás iránya: import (vételezés) Energia fogyasztás az 1. tarifán (1,00 kwh) Összes energia fogyasztás visszatáplálási irányban (12,10 kwh) Pillanatnyi fogyasztás iránya: visszatáplálás (vagy pl. az áramváltónál a k és L kapcsok fel lettek cserélve) Hiba kijelzése A következő objektum csak valamilyen végzetes hiba fellépése esetén kerül kijelzésre az LCD-n: Lehetséges hibakódok és értelmezésük: Hibakód 02 EEPROM hiba 04 Programozási adat vagy a gyáriszám ellenőrző összeg hibája 05 Ezt a hibát a memória ellenőrzés generálja. A mérő esetlegesen hibás regiszter értéket tartalmaz Esetleges meghibásodás esetén a készülék javitása csak a gyártóműben lehetséges. Ilyen esetben lépjen kapcsolatba a kereskedővel, ahol a terméket vásárolta, a probléma rendezése érdekében. 5/5. oldal
