1 Termékismertetô és Beépítési útmutató a Terca Téglaburkolatokhoz Érvényes: január 1-jétõl

2 Terca Téglaburkolatok Homlokzatok dísze A Terca Téglaburkolatok homlokzati téglái épületek külsô felületeinek, homlokzatainak, kéményeinek, illetve kerítések és kerti építmények burkolására és díszítésére alkalmazhatóak. A jó minôségû burkoló- és klinkertéglákból a gazdag szín- és formaválaszték révén egészen egyedi és esztétikus falfelületek alakíthatóak ki, szabad teret engedve ezzel a tervezô fantáziájának. Természetes módon, mesterséges energiabevitelt igénylõ megoldás nélkül véd a nyári túlmelegedés és a túlzott téli lehûlés ellen. Így pénzt és energiát takaríthatunk meg külön gépészet alkalmazása nélkül. Természetes anyaga révén a téglaburkolat illeszkedik a tájba és egészséges lakóklímát biztosít. A klinkertégla igen jó színtartó és hangszigetelô, emellett ellenáll a savaknak és a különféle idôjárási tényezôknek. A Terca Téglaburkolatok egyszerûen építhetô és a karbantartási igénye is csekély, így felújításkor is érdemes ezt az életre szóló megoldást alkalmazni. Az ôsi recept Az égetett kerámiát szinte a természet adta az építô ember kezébe, alkotóelemei agyag, víz, tûz kezdettôl fogva rendelkezésre álltak. Egyedülálló tulajdonságai miatt több mint 6000 éve használják, az így készült épületek emberöltôkön át szolgálják a ház lakóit. A kerámia burkoló- és klinkertéglákat szépségüknek, egyediségüknek és jó variálhatóságuknak köszönhetôen napjainkban egyre többen fedezik fel. A megnövekedett elvárásoknak eleget téve a Wienerberger ötvözte az ôsi építôanyag elônyeit a technika legmodernebb lehetôségeivel: ennek eredményeként született meg a Terca Téglaburkolatok. A Terca burkoló- és klinkertéglák tetszetôs megoldást nyújtanak az építkezôknek házuk és környezetük idôtálló, igényes kialakításához. Klinkerek és bukolótéglák A Terca Téglaburkolatok homlokzati téglái alapanyaguk, gyártástechnológiájuk, és ebbôl következôen mechanikai tulajdonságaik szerint két csoportra oszthatók: klinkertéglákra és burkolótéglákra. A két téglafajta alkalmazási területe azonos, eltérés keménységükben, nyomószilárdságukban, vízfelvételükben és savállóságukban mutatkozik. Miért érdemes a Terca Téglaburkolatokat használni? 2 Természetes, környezetbarát anyag Idôtálló és tartós Nagy ellenállóképességgel rendelkezik: kopásálló, fagyálló és saválló Csekély a karbantartási igénye Gazdag színválaszték a sárgás színektôl a vörös számos árnyalatáig Változatos formaválaszték Különleges felületválaszték: sima, rusztikus, homokszórt, húzott és érdesített Kiváló épületfizikai tulajdonságokat kölcsönöz az épületnek, alkalmazásával javítható a hôszigetelô és hôtároló képesség, valamint a hangszigetelô képesség Kreatív építészeti megoldásokat tesz lehetôvé Védelmet nyújt a nyári túlmelegedés és a túlzott téli lehûlés ellen

3 A klinkertéglákat magasabb hôfokon égetik, nagyobb nyomószilárdságúak, kisebb a vízfelvételi képességük, fokozottabban ellenállnak a külsô hatásoknak: kopásállóak, fagyállóak és savállóak. A Terca Téglaburkolatok termékválasztékában megtalálhatóak a gépi gyártású klinkertéglák illetve a gépi és kézi formázású burkolótéglák. Kerítések Teljesen egyedi külsejû, esztétikus és idôtálló építmény húzható az épület köré, amely természetes színei révén bármilyen környezetben jól mutat. Kerti építmények A szép növények mellett fontos, hogy a kerti építmények támfalak, lugasok, ülôkék, virágtartók, kerti grill szintén esztétikai élményt nyújtsanak. Kémény A Terca elemekkel épült kémény a régi szép idôk hangulatát idézi. Egyéb felhasználási lehetôségek Manapság egyre divatosabbá válik, hogy nem csak külsô falfelületek díszítésére használják a Terca burkoló- és klinketéglákat, hanem a belsô tér egy-egy részét a pincét, a konyhát vagy a kandallót teszik vele hangulatosabbá. Terca Téglaburkolatok Nagyszabású tervekhez A végsô, kellemes összhatás a Terca elemek gazdag színválasztékából kialakított rakatok egyedi keverésével alakítható ki. A kész épület egészséges lakóklímát biztosít, jó hôtároló tulajdonságai révén pedig energiamegtakarítás érhetô el. A burkolt felület tisztítása egyszerû, karbantartási igénye csekély. Számos régi, mára patinássá vált épületen csodálhatjuk meg a burkolótéglák idôtállóságát: a Fôvám téri Nagyvásárcsarnok, a Franklin Nyomda, a Pázmány Péter Katolikus Egyetem mai szépsége is szembetûnô. Emellett a Terca Téglaburkolatok kiválóan alkalmas az újonnan épült irodaházak, középületek, társasházak burkolására, hiszen nagyobb falfelületen még jobban érvényesül a burkolat. Ennek esztétikus példái a Móricz Zsigmond Gimnázium, a Tóth Árpád Gimnázium, az Infopark, a HVG székház vagy akár a Villányi Borgazdaság új épületei, a gyulai posta vagy a széktói stadion. Kézi formázott burkolótégla A téglák kis méretû dézsában egyesével készülnek. A dézsa fa erezete illetve a kész tégla felületének homokkal történô beszórása rusztikus megjelenést kölcsönöz. A tégla felülete éppen a gyártási technológiából adódóan gyakran egyenetlen és érdes. Minden építészeti stílusba beilleszthetô. Gépi gyártású burkoló- és klinkertégla A speciális agyagot automatizált gépsoron téglává formázzák, majd a kívánt méretre vágott tégladarabokat magas hômérsékleten kiégetik. Állandó, magas minôséget biztosít a sorozatgyártás. A burkoló- és klinkertéglák közötti különbséget alapanyaguk és gyártástechnológiájuk különbsége adja. 3

4 Termékválaszték

5 Kézi vetésû falburkoló tégla Abote Lyon Abote Lyon Szín feketés homoksárga sárgásbarna Felület rusztikus rusztikus Üregkép tömör tömör Méret 210/100/63 mm 188/88/63 mm db/m 2 ±58* ±67* db/raklap Tömeg 2,12 kg 1,70 kg Lista ár (nettó) 181 Ft/db 154 Ft/db Lista ár (bruttó) 226 Ft/db 193 Ft/db *1,2 cm-es fugakialakításnál 5

6 Kézi vetésû falburkoló tégla Milano Pastorale Milano Pastorale Szín vörös és fekete vörös és fekete Felület rusztikus rusztikus Üregkép tömör tömör Méret 215/102/65 mm 215/102/65 mm db/m 2 ±57* ±57* db/raklap Tömeg 2,35 kg 2,40 kg Lista ár (nettó) 176 Ft/db 176 Ft/db Lista ár (bruttó) 220 Ft/db 220 Ft/db 6 *1,2 cm-es fugakialakításnál

7 Kézi vetésû falburkoló tégla Aurora Palermo Aurora Palermo Szín beige, piros fekete világospiros és fekete Felület rusztikus rusztikus Üregkép tömör tömör Méret 215/102/65 mm 215/100/63 mm db/m 2 ±57* ±57* db/raklap Tömeg 2,35 kg 2,10 kg Lista ár (nettó) 176 Ft/db 176 Ft/db Lista ár (bruttó) 220 Ft/db 220 Ft/db *1,2 cm-es fugakialakításnál 7

8 Kézi vetésû falburkoló tégla Tenere Atinea Tenere Atinea Szín világos vörösestarka világosvörös Felület rusztikus rusztikus Üregkép tömör tömör Méret 188/88/63 mm 215/102/65 mm db/m 2 ±67* ±57* db/raklap Tömeg 1,80 kg 2,40 kg Lista ár (nettó) 146 Ft/db 176 Ft/db Lista ár (bruttó) 183 Ft/db 220 Ft/db 8 *1,2 cm-es fugakialakításnál

9 Kézi vetésû falburkoló tégla Tunisz Tunisz Szín világossárga Felület rusztikus Üregkép tömör Méret 215/102/65 mm db/m 2 ±58* db/raklap 540 Tömeg 2,40 kg Lista ár (nettó) 197 Ft/db Lista ár (bruttó) 246 Ft/db *1,2 cm-es fugakialakításnál 9

10 Kézi vetésû falburkoló tégla Valerian Valerian Szín beige és fekete Felület rusztikuss Üregkép tömör Méret 188/88/63 mm db/m 2 ±67* db/raklap 540 Tömeg 1,7 kg Lista ár (nettó) 145 Ft/db Lista ár (bruttó) 181 Ft/db 10 *1,2 cm-es fugakialakításnál

11 Kézi vetésû falburkoló tégla Lichtbrons Lichtbrons Szín beige és barna Felület rusztikus Üregkép tömör Méret 210/100/50 mm db/m 2 ±73* db/raklap 756 Tömeg 1,8 kg Lista ár (nettó) 154 Ft/db Lista ár (bruttó) 193 Ft/db *1,2 cm-es fugakialakításnál 11

12 Kézi vetésû falburkoló tégla Blow Rood Blow Rood Szín kékes vörös Felület rusztikus Üregkép tömör Méret 210/100/50 mm db/m 2 ±73* db/raklap 648 Tömeg 1,80 kg Lista ár (nettó) 166 Ft/db Lista ár (bruttó) 208 Ft/db 12 *1,2 cm-es fugakialakításnál

13 Kézi vetésû falburkoló tégla Agora Titaan Agora Titaan Szín titán szürke Felület rusztikus Üregkép tömör Méret 210/100/50 mm db/m 2 ±73* db/raklap 648 Tömeg 1,90 kg Lista ár (nettó) 249 Ft/db Lista ár (bruttó) 311 Ft/db *1,2 cm-es fugakialakításnál 13 11

14 Gépi falburkoló tégla Gent Orion Gent Orion Szín vöröses sárgás Felület szórt rusztikus Üregkép lyukas lyukas Méret 188/88/63 mm 188/88/63 mm db/m 2 ±67* ±67* db/raklap Tömeg 1,70 kg 1,70 kg Lista ár (nettó) 146 Ft/db 146 Ft/db Lista ár (bruttó) 183 Ft/db 183 Ft/db 14 *1,2 cm-es fugakialakításnál

15 Gépi falburkoló tégla Kõszegi Kõszegi Szín piros Felület sima Üregkép lyukas Méret 250/120/65 mm db/m 2 ±51* db/raklap 400 Tömeg 2,82 kg Lista ár (nettó) 76 Ft/db Lista ár (bruttó) 95 Ft/db *1,2 cm-es fugakialakításnál 15

16 Falburkoló klinkertégla Schwerin Schwerin Szín vörösestarka Felület sima Üregkép lyukas Méret 240/115/71 mm db/m 2 ±48* db/raklap 416 Tömeg 3 kg Lista ár (nettó) 209 Ft/db Lista ár (bruttó) 261 Ft/db 16 *1,2 cm-es fugakialakításnál

17 Falburkoló klinkertégla Altberk Sevilla Altberk Sevilla Szín vörösestarka sárga Felület rusztikus, szórt sima Üregkép lyukas lyukas Méret 240/115/71 mm 250/120/65 mm db/m 2 ±48* ±51* db/raklap Tömeg 3,00 kg 3,30 kg Lista ár (nettó) 219 Ft/db 236 Ft/db Lista ár (bruttó) 274 Ft/db 295 Ft/db *1,2 cm-es fugakialakításnál 17

18 Falburkoló klinkertégla Alt Lübeck Alt Lübeck Szín pirosas barna Felület húzott Testsûrûség lyukas Méret 240/115/71 mm db/m 2 ±48* db/raklap 416 Tömeg 3,0 kg Lista ár (nettó) 199 Ft/db Lista ár (bruttó) 249 Ft/db 18 *1,2 cm-es fugakialakításnál **Csak megrendelésre

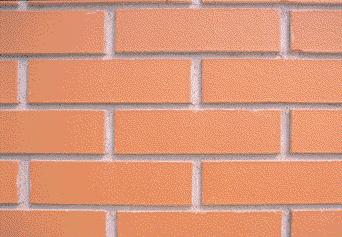

19 Falburkoló klinkertégla Cordoba Valencia Cordoba fejelõ Valencia Szín vörös vörös világospiros Felület sima sima sima Üregkép lyukas lyukas lyukas, tömör Méret 250/120/65 mm 250/60/65 250/120/65 mm db/m 2 ±51* ±51* ±51* db/raklap Tömeg 3,30 kg 1,8 kg 3,30 kg/4,30 kg Lista ár (nettó) lyukas 179 Ft/db 112 Ft/db lyukas 197 Ft/db tömör 229 Ft/db Lista ár (bruttó) lyukas 224 Ft/db 140 Ft/db lyukas 246 Ft/db tömör 286 Ft/db *1,2 cm-es fugakialakításnál 19

20 Falburkoló klinkertégla Granada Cuba Granada Cuba Szín vöröstarka világospirostarka Felület rusztikus, szórt sima Üregkép lyukas lyukas Méret 250/120/65 mm 250/120/65 mm db/m 2 ±51* ±51* db/raklap Tömeg 3,80 kg 3,3 kg Lista ár (nettó) 179 Ft/db lyukas 197 Ft/db Lista ár (bruttó) 224 Ft/db lyukas 246 Ft/db 20 *1,2 cm-es fugakialakításnál

21 Habarcsok Burkoló habarcs Klinker habarcs Burkoló habarcs Klinker habarcs kg/zsák kiadósság l/zsák Zsák/raklap Lista ár (nettó) 850 Ft/db 850 Ft/db Lista ár (bruttó) 1063 Ft/db 1063 Ft/db 21

22 Beépítési útmutató

23 BEÉPÍTÉSI ÚTMUTATÓ A TERCA TÉGLABURKOLATOKHOZ Az a figyelmes sétáló, aki a nyüzsgõ forgalom és a tarka kirakatok látványától elszakadva tekintetét kissé feljebb emeli, lenyûgözõ épülethomlokzatokat és részletképzéseket pillanthat meg, akár Budapesten, akár valamelyik vidéki városunkban sétálgat. Elegendõ talán csak néhány ismertebb példát kiragadva a szegedi Fogadalmi templomra, a budapesti Nagyvásárcsarnokra vagy a miskolci Földes Ferenc Gimnáziumra utalni. A tégla homlokzatburkolatok színei, formái és elegáns megoldásai elgyönyörködtetik a laikus szemlélõt, úgy a több évszázados, mint a legújabb, kortárs építészeink által tervezett házakon. A téglaburkolat nem csak középületeken, hanem az utóbbi idõkben épített igényes lakóépületeken, családi házakon is megjelenik, más megoldásokkal ellentétben nem múló divatként, hanem a tervezõk végiggondolt építészeti megfontolásainak eredményeként. Ahhoz, hogy a tégla homlokzatburkolatok minden tekintetben kielégítsék a velük szemben támasztott igényeket, korrekt tervezésre, szakszerû kivitelezésre és természetesen megfelelõ anyagokra van szükség. Erre a célra fejlesztette ki a Wienerberger Téglaipari zrt. a Terca Téglaburkolatokat, melynek kiváló mechanikai és épületfizikai tulajdonságai, valamint színválasztéka lehetõvé teszik, hogy egy épületben teljesüljön a minõség, tartósság és esztétika. GYÁRTÁSTECHNOLÓGIA A Terca klinker és burkolótéglák belgiumi, hollandiai, németországi, ausztriai és magyarországi gyárakban speciális agyag felhasználásával, magas hõmérsékleten - kb C-os hõmérsékleten - kerülnek kiégetésre. Ez az eljárás a tégláknak tartós, idõtlen szépségû természetes színt biztosít, a mechanikai és kémiai igénybevételekkel szembeni nagy ellenállóképességgel, fagy- és savállósággal. Kézi formázott burkolótégla: A téglák kis méretû dézsában egyesével készülnek. A dézsa fa erezete, illetve a kész tégla felületének homokkal történõ beszórása rusztikus megjelenést kölcsönöz. A tégla felülete éppen a gyártási technológiából adódóan gyakran egyenetlen és érdes. Minden építészeti stílusba beilleszthetõ. 23

24 I. HOMLOKZATBURKOLATOK ELÕNYÖK Természetes anyag Több évezredes referenciák Környezetbarát Reprezentatív burkolások Kreatív építészeti megoldások Idõtállóság Mechanikai ellenállóképesség Kémiai ellenállóképesség Csekély karbantartási igény ALKALMAZÁSI TERÜLET A Terca Téglaburkolatok homlokzati téglái elsõsorban épületek külsõ felületeinek, homlokzatainak, kéményeinek, illetve kerítések és kerti építmények burkolására és díszítésére alkalmazhatók. 1. ANYAGOK, MÛSZAKI ADATOK 1.1 HOMLOKZATI TÉGLÁK A Terca Téglaburkolatok homlokzati téglái alapanyaguk és gyártástechnológiájuk, és ebbõl következõen mechanikai tulajdonságaik szerint két csoportra - klinkertéglákra és burkolótéglákra - oszthatók. A két téglafajta alkalmazási területe azonos, eltérés - a választékon kívül - keménységükben, nyomószilárdságukban, vízfelvételükben és savállóságukban mutatkozik KLINKERTÉGLÁK NÉMET KLINKEREK OSZTRÁK KLINKEREK Méretek: Tömeg cca.: Szín: 240 x 115 x 71 mm 3,4 kg/db széles színválaszték Felület: sima, rusztikus Nyomószilárdság: 28 N/mm 2 Fagyálló: F2 Savállóság: saválló Üregkép: lyukas Anyagszükséglet: 48 db/m 2 Számított habarcsigény cca.: 29 l/m 2 Mûszaki specifikáció: MSZ EN Méretek: Tömeg cca.: Szín: Felület: 250 x 120 x 65 mm 3,3-3,7 kg/db vörös, világosvörös, vöröstarka, sárga sima Nyomószilárdság: 60 N/mm 2 Fagyálló: F2 Savállóság: saválló Üregkép: lyukas vagy tömör Anyagszükséglet: 51 db/m 2 Számított habarcsigény cca.: 32 l/m 2 Mûszaki specifikáció: MSZ EN

25 1.1.2 BURKOLÓTÉGLÁK MEZÕTÚRI BURKOLÓTÉGLÁK Méretek: 1/1-250 x 120 x 65 mm; 1/2-120 x 120 x 65 mm; fejelõtégla x 55 x 65 mm; ikerfeles tégla x 60 x 65 mm Tömeg cca.: 1/1-2,9 kg/db; 1/2-1,45 kg/db; fejelõtégla - 1,3 kg/db; ikerfeles tégla - 0,7 kg/db Szín: vörös, beige Felület: sima Nyomószilárdság: 20 N/mm 2 Fagyálló: F2 Üregkép: lyukas Anyagszükséglet: 51 db/m 2 Számított habarcsigény cca.: 32 l/m 2 Mûszaki specifikáció: MSZ EN BELGA ÉS HOLLAND BURKOLÓTÉGLÁK Szokásostól eltérõ méretrendszer Méretek: 215 x 102 x 65 mm 215 x 100 x 63 mm 210 x 100 x 63 mm 210 x 100 x 50 mm 188 x 88 x 63 mm Tömeg cca.: 1,8 kg/db Szín: vörös, vöröstarka, sárga, narancssárga Felület: finoman és durván szórt, rusztikus Nyomószilárdság: 20 N/mm 2 Fagyálló: F2 Üregkép: lyukas, tömör Anyagszükséglet: db/m 2, mérettõl függõen Számított habarcsigény cca.: l/m 2, mérettõl függõen Mûszaki specifikáció: MSZ EN HABARCSOK A Terca Téglaburkolatok homlokzati tégláiból készülõ homlokzatburkolatok falazásához és fugázásához. Terca téglafalazatok építése csak zsákos elõkevert habarcs felhasználásával javasolt. Fagyásgátló adalékszerek alkalmazása nem megengedett, mivel ezek elõsegítik a kivirágzást KLINKERHABARCS Klinkertégla falazatok falazásához és fugázásához alkalmazható, hidraulikus kötõanyagot, bányahomokot és adalékanyagokat tartalmazó elõkevert, ásványi, száraz habarcs. A klinkertégla jellegébõl adódóan - a megfelelõ habarcskötés biztosítása érdekében - a klinkerhabarcs kötésgyorsítót is tartalmaz BURKOLÓHABARCS Burkolótégla falazatok falazásához és fugázásához alkalmazható, hidraulikus kötõanyagot, bányahomokot és adalékanyagokat tartalmazó elõkevert, ásványi, száraz habarcs. 25

26 1. TERVEZÉS 2.1 ÁLTALÁNOS SZEMPONTOK A Terca Téglaburkolatok homlokzati téglái különféle épületszerkezetek burkolására alkalmasak, azonban nagy nyomószilárdságuknak és kedvezõ mechanikai tulajdonságaiknak köszönhetõen tartószerkezetként is alkalmazhatóak. Ahhoz, hogy a homlokzati téglából készülõ falak minden tekintetben kielégítsék a velük szemben támasztott igényeket, körültekintõ tervezésre van szükség, hiszen a korrekten elkészített korszerû homlokzatburkolat komplex mérnöki gondolkodást igénylõ, magas mûszaki minõséget jelentõ épületszerkezetekbõl tevõdik össze. Fontos szempont az is, hogy az épület homlokzati téglából készülõ legkülsõ "héja" az épület méreteihez viszonyítva nagyon kicsi elemekbõl áll, melyeknek választott méretei és egymáshoz viszonyított arányai igen fontosak a homlokzati megjelenésben, ezért az elemkiosztást és az arányokat elõre meg kell határozni. A körültekintõ tervezésre azért is szükség van, mert a téglahomlokzatok esetleges hibái nem rejthetõk el egy késõbbi vakolatréteg alá A HOMLOKZATOT ÉRÕ HATÁSOK A tervezés kezdetén a gazdasági és esztétikai meggondolások mellett meg kell vizsgálni az épület elhelyezkedését, a klimatikus feltételeket, valamint a falat érõ külsõ és belsõ igénybevételeket. A homlokzatot a napsugárzásból és a hõmérséklet periodikus változásaiból adódó hõhatások, az esõbõl, csapóesõbõl, záporesõbõl, jégesõbõl adódó csapadékhatások, a szél nyomó- és szívóhatása, a kívülrõl befelé ható szorpciós vagy a belülrõl kifelé ható páradiffúziós vízmozgás hatása, valamint mechanikai sérülések és szennyezõdések érik. Ezeken kívül figyelembe kell még venni a környezetszennyezõdésbõl adódó kémiai hatásokat is A HOMLOKZATI FELÜLETEKKEL SZEMBENI KÖVETELMÉNYEK Az elõzõekben ismertetettek alapján röviden összefoglaljuk az épületek homlokzati felületeivel szemben támasztott követelményeket, valamint ismertetjük, hogy a Terca Téglaburkolatok miképpen felelnek meg ezeknek az igényeknek. ESZTÉTIKAI SZEMPONTOK Ez a kérdés, amelyik egy homlokzatnál nyilvánvalóan az elsõk között merül fel, természetesen ízlés dolga. A szemlélõ az évszázadok, sõt évezredek óta álló emlékek alapján személyes tapasztalatokat szerezhet a homlokzati téglákkal burkolt felületek mûszaki igényességérõl és tartósságáról, és ez kedvezõen hat vissza szépérzékére is. A Terca Téglaburkolatok színválasztéka változatos homlokzatok kialakítására biztosít lehetõséget. 26 HÕ ÉS FAGYÁLLÓSÁG A Terca Téglaburkolatok homlokzati téglái fagyállóak és jól tûrik a hõmérséklet változásából adódó hatásokat. Nagyobb felületek esetén fontos a dilatációk helyes kialakítása, valamint célszerû megfelelõ fugakialakítással megóvni a homlokzati téglákat a fölöslegesen terhelõ behatásoktól. Lábazati kialakításnál és fallefedésnél célszerû klinkertéglák alkalmazása. Amennyiben a lábazat burkolótéglából készül, javasolt a téglafelület impregnálása.

27 CSAPADÉKHATÁSOKKAL SZEMBENI ELLENÁLLÓKÉPESSÉG Nem véletlen, hogy a téglahomlokzatok elsõsorban az igen csapadékos északi országokban terjedtek el. Figyelembe kell viszont venni, hogy a kis elemekbõl készülõ felület csapadék szempontjából legveszélyesebb pontjai a csatlakozások, vagyis a fugák. Ezért fontos a Terca Téglaburkolatoknál is a korrekt fugakialakítás és a megfelelõ habarcs alkalmazása. NEDVESSÉGVEZETÉS A Terca Téglaburkolatok homlokzati téglái nehezen engedik át a nedvességet, ami a kívülrõl befelé hatoló szorpciós vízmozgás esetén komoly elõny, azonban a belülrõl kifelé tartó páradiffúziónál akadályt jelent. Általános esetekben az épület belsejébõl a tartófal külsõ felületére jutó pára elvezetésérõl gondoskodni kell. Kétrétegû falszerkezeteknél a tartófal elõtt lecsapódó pára elvezetését vízszigetelõ lemez beépítésével lehet megoldani a megfelelõ - általában a lábazati - csomópontnál. A SZÉL HATÁSÁVAL SZEMBENI ELLENÁLLÓKÉPESSÉG A szél nyomó- és szívóhatásával szemben a Terca Téglaburkolatok jól megválasztott, megfelelõen méretezett és kivitelezett rögzítése biztosít védelmet. MECHANIKAI HATÁSOKKAL SZEMBENI ELLENÁLLÓKÉPESSÉG A Terca Téglaburkolatok homlokzati téglái mechanikai rongálóhatásokkal szemben igen ellenállóak. KÉMIAI HATÁSOKKAL SZEMBENI ELLENÁLLÓKÉPESSÉG Káros kémiai hatások szempontjából veszélyes helyeken elsõsorban a Terca Téglaburkolatok saválló klinkertégláját javasoljuk felhasználni. TÛZBIZTONSÁG A Terca Téglaburkolatok homlokzati téglái nem éghetõek. SZENNYEZÕDÉSEKKEL SZEMBENI ELLENÁLLÓKÉPESSÉG A Terca Téglaburkolatok homlokzati téglái nehezen szennyezõdnek és egyszerû módszerekkel tisztíthatók. TARTÓSSÁG Ez az a kérdés, amelyre a bevezetõben javasolt városnézõ séták után mindenki maga adhatja meg a választ. A múlt biztosítékot nyújt a jövõre vonatkozóan. 2.2 A TÉGLA HOMLOKZATBURKOLATOK KÜLÖNBÖZÕ VÁLTOZATAI A tégla homlokzatburkolatok többféle, az építés (építéstechnika, építéstudomány) fejlõdése során kifejlõdött változatban készülhetnek. A homlokzatburkolatok (például) aszerint csoportosíthatóak, hogy az épületnek a ben részletezett hatások elleni védelmét milyen módon, mely szerkezeti elemek felhasználásával oldja meg a falazat. A csapóesõ és nedvesség-behatolás elleni védelmet mindig a homlokzati téglából és kitöltött fugákból álló burkolati fal biztosítja, az épület teherhordó szerkezetét, a szerkezet állékonyságát és a hõtárolást pedig a tartófal adja EGYBEFALAZOTT HOMLOKZATI TÉGLABURKOLAT A hagyományos, a tartófallal közvetlenül összeépített homlokzati téglaréteg készülhet egyidejû falazással és utólagos burkolással. A rögzítést ebben az esetben az összefalazás biztosítja és az épületet kívülrõl érõ összes hatást egy masszív téglafal veszi fel. Természetesen a tartófal is készülhet homlokzati téglából. Ezt a megoldást manapság ritkán alkalmazzák, mert nem felel meg a korszerû épületfizikai követelményeknek. metszet perspektíva 27

28 2.2.2 TÉGLAHOMLOKZATÚ RÉTEGES FALSZERKEZETEK A réteges falszerkezetek a megosztott védekezés elvén alapulnak, a szerkezeti elemek száma és elhelyezkedése alapján további alcsoportokra oszthatóak TÉGLAHOMLOKZATÚ RÉTEGES FALSZERKEZET HÕSZIGETELÉSSEL, LÉGRÉS NÉLKÜL Ez a szerkezeti kialakítás az úgynevezett "magszigetelés". Csak alapos épületfizikai megfontolások (számítások) után alkalmazható megoldás. A páranyomás kiegyenlítése és a pára elvezetése a hõszigetelõ réteg feladata, ezért megfelelõen páravezetõ - elsõsorban szálas - szigetelõanyag alkalmazására van szükség. A burkolati falnak a tartófalhoz való rögzítésérõl ebben az esetben is gondoskodni kell. metszet perspektíva TÉGLAHOMLOKZATÚ RÉTEGES FALSZERKEZET ÁTSZELLÕZTETETT LÉGRÉSSEL, HÕSZIGETELÉS NÉLKÜL Ez a megoldás abban az esetben alkalmazható, amikor a tartófal a hõszigetelés feladatát önmagában ellátni képes, jó hõszigetelõ képességû falazóelembõl készül. A páranyomás kiegyenlítésére és a pára elvezetésére a légrés szolgál. Megfelelõ rögzítõelemek alkalmazásával gondoskodni kell a burkolati falnak a tartófalhoz való rögzítésérõl. metszet perspektíva TÉGLAHOMLOKZATÚ RÉTEGES FALSZERKEZET ÁTSZELLÕZTETETT LÉGRÉSSEL, HÕSZIGETELÉSSEL Ez a megoldás adja a legkorszerûbb szerkezetet, mert az egyes védelmi feladatokat az arra a célra legjobban megfelelõ szerkezeti elem oldja meg. Kitûnõ hõszigetelõ képessége mellett ez a szerkezet nyáron is biztosítja a kellemes lakóérzetet, mivel a külsõ burkolat árnyékolja a falszerkezet belsejét, valamint a légrésben áramló levegõ folyamatosan hûti a belsõ falszerkezetet. A csapóesõ és nedvesség-behatolás elleni védelmet ebben az esetben is a homlokzati téglából és kitöltött fugákból álló burkolati fal biztosítja. A páranyomás kiegyenlítésére és a pára elvezetésére a légrés szolgál, a hõszigetelést a hõszigetelõ réteg biztosítja. A szél hatásával szembeni ellenállóképességet a rögzítõ elemek, a szerkezet állékonyságát pedig a tartófal adja. metszet perspektíva 28

29 R2.2 padlóburkolat (változatai): R2.2/1 R2.2/2 R2.2/3 - kerámia/parketta padlóburkolat - ragasztó és padlókiegyenlítés - aljzatbeton (min. 4 cm) - technológiai szigetelés - lépéshangszigetelés - kerámia padlóburkolat - flexibilis ragasztó - fûtõbeton (~ 7 cm) - technológiai szigetelés - PE hab + hõtükör (2 cm) - lépéshangszigetelés - kerámia padlóburkolat - flexibilis ragasztó - fûtõbeton (~ 5 cm) - "pogácsás" expandált formahabosított polisztirolhab hõszigetelés (7 cm) - lépéshangszigetelés 1. kültéri ablakkönyöklõ, a gyártó elõírása szerint elhelyezve 4. zárléc perforált fémszalaggal rögzítve 7. bitumenes lemez 10. beltéri ablakkönyöklõ, a gyártó elõírása szerint elhelyezve extrudált polisztirol hõszigetelés víz- és fõzésálló rétegelt falemez perforált fémszalaggal rögzítõ tárcsa méretezett rozsdamentes acél tartókonzol függesztõ kengyellel technológiai habarcskiegyenlítés rozsdamentes acél rögzítõpálca dilatációs szalag kiegyenlítés, max. 20 mm habarcsréteg Ablakbeépítés függõleges metszete Porotherm 30 N+F és Terca téglaburkolat 29

30 2.3 TÉGLAHOMLOKZATÚ RÉTEGES FALSZERKEZETEK ÉPÜLETSZERKEZETI RÉSZLETEI TARTÓFAL A homlokzatburkolat tartófalának az épület lehatárolása, a teherviselés - állandó, hasznos, esetleges, valamint a burkolatról átadódó terhek - és a hõtárolás a feladata. Az épület terheinek viselésére nem vehetõ figyelembe a homlokzati téglából készült burkolati fal. Hõszigetelés nélküli téglahomlokzatú réteges falszerkezetnél a jó hõszigetelõ tulajdonságú falazóelembõl készülõ tartófal látja el a hõszigetelés feladatát is. Tartófalként 30 vagy 38 cm vastagságú Porotherm falazatok HS és N+F üregképpel, és Profi kivitelben is javasoltak HÕSZIGETELÉS Amennyiben a tartófal nem képes önmagában ellátni a hõszigetelés feladatát, vagy a megosztott védekezés elvét alkalmazzák, akkor külön hõszigetelõ réteg kerül a tartófal elé, melynek rögzítésérõl gondoskodni kell. A rögzítés mechanikai úton vagy ragasztással történhet. A hõszigetelés céljára megfelelõen páravezetõ - elsõsorban szálas - szigetelõanyag alkalmazandó. A hõszigetelõ réteg vastagságát - a többi szerkezeti elem és elsõsorban a tartófal hõtechnikai tulajdonságainak figyelembevételével - számítással kell megállapítani. Horony-eresztékes falazóelemekbõl kialakított hátfal elé készülõ átszellõztetett légréses téglaburkolat esetén a kiegészítõ hõszigetelés alá, a faltest külsõ síkjára hézagzáró, felületkiegyenlítõ vakolatot kell készíteni. A hõszigetelésnek az alábbi tulajdonságokkal kell rendelkeznie: rothadásálló, nem éghetõ, alaktartó, víztaszító, páraáteresztõ. Kétrétegû, légréssel ellátott falszerkezet hõszigetelõ képessége magasabb, ha a hõszigetelés légrés felõli oldala póruszáró kasírozással van ellátva RÖGZÍTÉS A tartófalat és a homlokzati téglából készült burkolati falat egymástól függetlenül kell falazni és azokat szilárdsági okokból össze kell kötni. A rögzítésnek két különbözõ feladatrésze van, ezért kétféle rögzítõelemet kell alkalmazni. 30

31 RP RÖGZÍTÕPÁLCA Rögzítõpálca hossza: légrés + hõszigetelés mm (RP-Z típusnál + 60 mm) Beépítendõ mennyiség: Légrés Háttérfalazat RP-B Beton RP-F Üreges tégla A légrés + hõszigetelés < 70 mm 5 db/m 2 6 db/m 2 A légrés + hõszigetelés > 70 mm és < 120 mm, vagy a falazatmagasság meghaladja a 12 métert 5 db/m 2 6 db/m 2 A légrés+ hõszigetelés > 120 mm és < 150 mm 7 db/m 2 8 db/m 2 Éleknél, peremeknél további 3 db/m 2 rögzítõpálca beépítése szükséges BEÉPÍTÉSI ÚTMUTATÓ x 65 mm méretû furat elkészítése, portalanítása. Rögzítõpálca dûbel behelyezése a furatba. VB. hátfal esetén a szerelõcsõ segítségével az RP-B típusú rögzítõpálca beütése a dûbelbe. Üreges tégla hátfal esetén fúrógépbe fogott adapter segítségével az RP-F típusú rögzítõpálca behajtása a dûbelbe. A szerelõcsõ segítségével a rögzítõpálca behajtása a dûbelbe. A rögzítõpálcának a burkolófalazatban a feltüntetett méreteknek megfelelõen kell elhelyezkednie BEÉPÍTÉSI MÉRETEK < 50 cm <75 cm Éleknél, peremeknél + 3 db/m 31

32 FÜGGÕLEGES RÖGZÍTÉS A homlokzati téglából készült burkolati fal önsúlyából adódó terheket, függõleges erõket lehetõség szerint a lábazat, ennek hiányában, illetve magasabb homlokzatú épületeknél vagy nyílások felett alátámasztó konzolok veszik fel. A rozsdamentes acélból készült kiváltó konzolokat az épület vasbeton szerkezeteibe dübellel kell rögzíteni, méretezésüknél és kiosztásuknál a gyártó cég elõírásait, méretezési adatait kell figyelembe venni. Lapostetõ esetén a homlokzatburkolat legfelsõ, attikafal elõtti szakaszának rögzítésére speciális, ún. attikarögzítõ konzolokat kell alkalmazni. Az attikarögzítõt a vasbeton attikafal és a homlokzati tartófal eltérõ mozgása miatt nem a födémkoszorúba kell dübelezni, hanem a födémcsatlakozás alatt és attól neoprén alátéttel elválasztott, erre a célra kialakított újabb vasbeton koszorúba. függõleges falazattartó konzol alátámasztó konzol függesztõ kengyellel attikarögzítõ konzol LÉGRÉS Légréssel ellátott téglahomlokzatú réteges falszerkezetnél gondoskodni kell a légrés átszellõztetésérõl. Az építési pontatlanságokat figyelembe véve legalább 4 cm-es légrés javasolt, mert ebben az esetben biztosított a legalább 2 cm szabad résszélesség. A burkolatot alul és felül a levegõ be- illetve kivezetésére szolgáló szellõzõnyílásokkal kell ellátni. Az alsó szellõzõnyílás a légrésbe bejutott vagy ott lecsapódott víz kivezetésére is szolgáló vízelvezetõ mûanyag, bitumenes vagy fémlemez közbeiktatásával. A szellõzõnyílások kialakításának legegyszerûbb módja a kitöltetlen függõleges fuga. A szellõzõnyílásoknak 20 m2-ként (az ablakokat és ajtókat is beleszámolva) legalább 75 cm 2 méretûeknek kell lenniük BURKOLAT A homlokzati téglából készülõ burkolati fal ajánlott vastagsága erõsítõpillér nélkül legalább 12 cm, a fugákat pedig tartószerkezeti és nedvességvédelmi okokból habarccsal kell kitölteni. 2.4 MÉRETKOORDINÁCIÓ A homlokzat tervezésekor - esztétikai és kivitelezési megfontolások miatt - méretháló segítségével célszerû az elemeket a felületen kiosztani. A méretháló vízszintes rasztertávolsága általában az egész vagy féltéglaméret függõleges fugavastagsággal növelt értéke. A függõleges raszterméret a fekvõ téglasorok magasságának a vízszintes fugavastagsággal növelt értéke. A méretháló alkalmazása a nyílászárók pontos alaprajzi és homlokzati elhelyezését is megkönnyíti. A raszter felszerkesztésénél ügyelni kell arra, hogy a homlokzatburkolatot vízszintes és függõleges dilatációs hézagokkal kell ellátni, amelyek mentén a téglakötés megszakad MAGASSÁG A burkolóelemek magassági értelemben való kiosztását a homlokzati raszterháló függõleges modulmérete alapján kell elvégezni. Az ereszvonalnál lévõ legfelsõ téglasor helyzetét a legfelsõ ablak szemöldökétõl kiindulva felfelé számolva, míg az alsó indítósor koordinátáit a legalsó nyílászáró szemöldökétõl lefelé számolva kell meghatározni. p x téglamagasság + 1 cm n x téglamagasság + 1 cm m x téglamagasság + 1 cm magassági méretkoordináció 32

33 2.4.2 HOSSZÚSÁG A burkolótéglák horizontális értelemben vett kiosztásánál törekedni kell arra, hogy a burkolt felületek, elsõsorban a szabadon álló és a nyílások közötti falmezõk illetve pillérek az 1/2 vagy legalábbis az 1/4 tégla (+ függõleges fugavastagság) egész számú többszörösének megfelelõ méretûek legyenek. A burkolt fal hossza a tartófal vízszintes irányú méreténél a hõszigetelés, légrés és a burkolófal összvastagságának kétszeresével nagyobb. 2.5 KÖTÉSEK vízszintes méretkoordináció Attól függõen, hogy milyen vastag falat építünk, milyen méretû elemeket használunk, illetve hogy egymáshoz képest hogyan rendezzük el a téglákat, összefoglalva: az alkalmazott kötési módtól függõen a tégla falburkolat más-más benyomást kelt és ezáltal a legváltozatosabb építészeti megjelenés érhetõ el. Számos kötéstípus létezik, a választás általában a megrendelõ és a tervezõ ízlésére van bízva, mindenesetre a burkolási tervben rögzíteni kell a kötés típusát is. Megjegyzendõ, hogy a különbözõ kötési módokra országonként eltérõ elnevezéseket használnak. Az alábbiakban bemutatunk néhány gyakrabban alkalmazott kötéstípust: futókötés féltégla eltolással futókötés negyedtégla eltolással függõlegesen futókötés negyedtégla eltolással átlósan bekötõkötés blokk-kötés keresztkötés hollandikötés gótkötés álló téglasoros kötés 33

34 2.6 BOLTÖVEK A téglaboltöv olyan téglából falazott, nyílás feletti teherhordó és teherátadó szerkezet, amely a nyílás feletti falból és födémbõl származó terhét a nyílást szegélyezõ pilléreknek, falszakaszoknak adja át. A boltöv alakját és szelvényét úgy kell meghatározni, hogy keresztmetszeteiben csak nyomófeszültségek ébredjenek. A téglaboltöv számos fajtája alakult ki több évezredes történelme folyamán. Homlokzatburkolatok stílus-jegyeként ma is falaznak különbözõ íves és egyenes boltöveket. Tervezésüknél az áthidalandó nyílásszélesség és -magasság, a boltöv alakját meghatározó méretek, a szelvénymagasság, valamint a nyílás melletti falszakaszok szélességének arányát kell helyesen megválasztani. Példák boltövek kialakítására: l f r r l=2r f=1/12l 2.7 DILATÁCIÓ A homlokzati téglákból készülõ burkolatba dilatációt kell tervezni. Dilatációs hézagra azért van szükség, mivel a téli-nyári hõmérséklet-ingadozásból eredõ alakváltozások hatására káros feszültségek léphetnek fel. A változó hõterhelésbõl adódó mozgások és erõk a faltárcsák dilatációs fugáin egyenlítõdnek ki. A függõleges dilatációk egymástól való távolsága legfeljebb 10 m legyen, elhelyezésük függ a klimatikus viszonyoktól, a tartófal szerkezetétõl, valamint a homlokzati megjelenési igényektõl. Ezért ki kell alakítani azokon a helyeken is, ahol a tartófal is dilatál, vagy változik a szerkezet. Esztétikai szempontból a dilatációs hézagot elsõsorban falsarokban, lizénák, vagy tagozatok vonalában célszerû megoldani. A dilatációs hézagok elhelyezését befolyásoló tényezõk: a homlokzat geometriája és mérete, nyílászárók helye és mérete, a burkolat vastagsága, az alapozási mód, a tartófal teherviselése, a napsugárzás erõssége, a burkolat színezettsége, ereszek, homlokzati kiugrások mélysége, klimatikus viszonyok, földrajzi helyzet. Dilatációs hézagok elrendezése: a) nyitott sarokképzés b) zárt sarokképzés 34

35 A dilatációs hézag mérete mm legyen. A dilatációs hézagokat habarcsolás nélkül, zártcellás habosított profil alkalmazásával kell megoldani, amit tömítõmasszával kell lezárni. Fontos, hogy a tömítõmassza a szerkezetekhez minden esetben kifogástalanul tapadjon.

36 3. KIVITELEZÉS 3.1 ÁLTALÁNOS ELÕÍRÁSOK Kétrétegû homlokzatok burkolati rétegét a tartófal, illetve tartószerkezet teljes megépítése valamint a hõszigetelés tartófalra történõ rögzítése után kell falazni. A tartófallal egyidejûleg vagy azt megelõzõen nem szabad burkolati réteget felhúzni. A burkolótéglákat szállításnál és tárolásnál fokozottan óvni kell a sérülésektõl. Nagyméretû, téglaburkolatú homlokzatok építészeti megjelenését jelentõsen emeli a felületen egymás mellett megjelenõ azonos típusú és színû, ám a gyártástechnológiából adódóan különbözõ színárnyalatú homlokzati téglák hatása. Nagyobb felület esetén az egyenletesség érdekében csak több rakat elemeinek összekeverése után szabad a téglákat felhasználni. Ugyanígy kell eljárni a pirostarka színû tégláknál is, ahol a pirostarka szín azt jelenti, hogy nemcsak a különbözõ téglák színárnyalatai térnek el egymástól, hanem szándékosan úgy állítják elõ a téglákat, hogy egy téglán belül is különbözõ színek alakuljanak ki. Beépítés elõtt a burkoló- és klinkertéglákat tisztítani és portalanítani kell. A téglákat a falazás elõtt nem kell vízbe áztatni vagy mártogatni, mert ez kivirágzást okozhat. Falazni és burkolni csak +5 C feletti hõmérsékleten szabad. A homlokzati téglák, valamint az egyéb felhasznált anyagok saját hõmérséklete sem lehet +5 C hõmérséklet alatt. Ha a burkolóréteg valamely elemét helyzetének pontatlansága miatt cserélni kell, a téglát a határoló habarcsrétegekkel együtt elõször el kell távolítani, majd új habarcságyba fektetve újra be kell építeni. Frissen elkészült burkolófalazatot letakarással óvni kell a fagy elõl. Fagyálló szerek alkalmazása tilos. Az építés hosszabb szüneteltetése esetén a falazatot le kell takarni. Az ajánlott elõkevert kész szárazhabarcsokhoz, Terca burkoló- illetve klinkerhabarcshoz semmilyen további adalékszert nem szabad hozzákeverni. csapadék elleni védelem 3.2 DARABOLÁS A burkolótégla méretválasztéka lehetõséget biztosít arra, hogy darabolás nélkül lehessen alkalmazni. A klinkertéglák darabolásához elsõsorban vizes gyémántvágó javasolható. vizes gyémántvágó száraz gyémántvágó 36

37 3.3 FUGAKIALAKÍTÁS Téglahomlokzatok esetén fokozottan figyelni kell a hézagok kialakítására, hiszen tartószerkezeti és nedvességvédelmi feladatukon kívül igen fontos szerepük van a falfelület összképének kialakításában. A fugák vízhatlanságának elérése érdekében a vízszintes és függõleges hézagokat teljesen ki kell tölteni habarccsal, a fugák egyenletes vastagságát esztétikai szempontból is tartani kell. Ezt segíti elõ a sorosztó léc használata. Falazóhabarcsnak a speciális Terca habarcsok különösen jól megfelelnek. A habarcsot falazáskor a homlokzati tégla felületére egyenletesen fel kell hordani, az állóhézagokat jól ki kell tölteni. Falazásnál ügyelni kell arra, hogy a homlokzati tégla látszó felületeire lehetõleg ne kerüljön habarcs, a kitüremkedett habarcsot pedig kanáléllel le kell húzni. Ezután egy tiszta hézagoló eszközzel vagy egyszerû gumicsõvel a fugát le kell simítani. Ha a falazáskor a fugák nem lettek gondosan kitöltve, azt még a friss falazaton a fugázó kanállal felhordott falazóhabarccsal, ki lehet javítani. A hézagolást egyszerre csak akkora felületen célszerû elvégezni, melynél a burkolófelület tisztítása száraz, puha ruhával a habarcs megkötése elõtt elvégezhetõ. fugázó szerszámok A fugákat úgy kell kialakítani, hogy a fugázó anyag megvédje az alatta lévõ homlokzati téglát a nedvességtõl, vagyis ne maradjon takaratlan vízszintes felület. A leggyakrabban alkalmazott fugaképzések: homorú fugakialakítás helyes és helytelen megoldás rézsûs fugakialakítás helyes és helytelen megoldás telibefugázott fugakialakítás helyes és helytelen megoldás 37

38 4. A "KIVIRÁGZÁS" PROBLÉMÁJA 4.1 A KIVIRÁGZÁS OKAI A Terca Téglaburkolatok kifejlesztésekor a Wienerberger széleskörû és részletes kutatási program keretében (Budapesti Mûszaki és Gazdaságtudományi Egyetem Építõanyagok és Mérnökgeológia Tanszék: Szakvélemény a burkolótéglák kivirágzásának vizsgálatáról, Budapest, január, ÉA/1999) megvizsgáltatta homlokzati tégláit és a rendszer részét képezõ habarcsokat. A szakértõk a vizsgálat során részletesen megvizsgálták a (mezõtúri) burkolótégla gyártásához felhasznált alapanyagok, alapanyag keverékek, félkész- és különbözõ késztermékek vízoldható sótartalmát és utóbbiak "kivirágzási" hajlamát. A vizsgálati eredmények alapján megállapították, hogy a Terca Téglaburkolatok burkolótéglái sem a felhasznált alapanyagok összetétele, sem a technológiai folyamat különbözõ fázisainak következményeként önmagukban nem hajlamosak a "kivirágzásra". A Terca Téglaburkolatok klinkertéglái a kísérletek során nem virágoztak ki és egyéb vizsgált tulajdonságaik is igen kedvezõek voltak. A falazatok modellvizsgálatainál "légszáraz" burkolótéglák és Terca habarcs alkalmazása esetén nem észleltek sem a téglafelületen, sem pedig a habarcsfugában "kivirágzást". A "kivirágzás" akkor jelentkezhet, amikor a nedvesség a látszó felületre juttatja azokat a sókat, amelyek a téglából, a habarcsból, esetleg kívülrõl kerülhetnek a homlokzati téglafalba. Ebbõl következõen a "kivirágzást" úgy lehet megelõzni, ha helyes építéstechnológia alkalmazásával és anyagkiválasztással, illetve megfelelõ szerkezeti és részletkialakítással megakadályozzuk a nedvesség bejutását a szerkezetbe. 4.2 ÉPÍTÉSTECHNOLÓGIA A helyes építéstechnológia elsõ lépése, hogy a burkolt homlokzati téglafal készítéséhez a Terca Téglaburkolatokhoz tartozó habarcsot kell alkalmazni, mert hagyományos falazó cementhabarcs használatánál - kedvezõtlen körülmények között - a falazat kivirágzására lehet számítani. 4.3 SZERKEZETI KIALAKÍTÁS A "kivirágzás" megelõzésének, vagyis a felesleges nedvesség szerkezetbe jutása megakadályozásának másik eszköze a megfelelõ szerkezeti kialakítás. A nedvesség a kész szerkezetbe alulról, felülrõl, hátulról és elölrõl-kívülrõl kerülhet. A nedvesség elleni védelem módjai eléggé kézenfekvõek: alulról - szakszerûen szigetelni kell a falazatot, a homlokzati téglaburkolatot; felülrõl - olyan szerkezeti kialakításra van szükség, amelyik megakadályozza a csapadékvíz, olvadó hó és egyéb nedvesség szerkezetbe jutását; hátulról - akkor juthat a homlokzati téglaburkolatba nedvesség, ha a homlokzati téglaburkolat a tartófallal egybefalazva épül. Amennyiben nagy az egybefalazott hátfalazattartófal sótartalma, akkor az átnedvesedés következtében "kivirágzás" jelenhet meg a burkolótégla felületén, tehát mindenképpen biztonságosabb a légréses kialakítás; elölrõl-kívülrõl - a kész szerkezetre nem jelent veszélyt a csapóesõ, azonban a még falazás vagy fugázás alatti homlokzati téglaburkolatot hosszantartó esõzésnél le kell fedni ponyvával vagy fóliával. Ugyanígy a frissen elkészült homlokzati téglafalazatot takarással védeni kell az esõtõl (valamint az erõs napsütéstõl). A takarás azért is szükséges, hogy az esõ a friss habarcsot a szerkezetbõl ki ne mossa. 38

39 4.4 A KIVIRÁGZÁS ELTÁVOLÍTÁSA A vizsgálatok szerint a burkolótéglákon kivirágzott só fõként vízben jól oldódó magnézium-szulfát. Ha hibás építéstechnológia vagy szerkezetkialakítás miatt mégis megjelenne a homlokzati téglafal látszó felületén a "kivirágzás", akkor azt száraz ruhás letörléssel, majd ezt követõen tiszta vizes ruhával való lemosással eltávolítható. Amennyiben nagyobb felületen jelentkezik foltszerû, a pórusokban ülõ "kivirágzás", eltávolításához az alábbiakban ismertetett, a habarcsszennyezõdésekre vonatkozó híg sósavas kezelés ajánlott. 4.5 A HABARCSSZENNYEZÕDÉSEK ELTÁVOLÍTÁSA Nem tartozik az igazi "kivirágzások" közé, de szintén bántó esztétikai probléma, amikor a kivitelezés során - a falazó, ill. burkolóhabarcsok elõkészítésének és felhordásának bármilyen gondos elvégzése mellett is - a burkolótéglák látszó felületére habarcs kerül. A habarcsnyomok eltávolítására már a falazáskor, a fuga kialakítása után sor kell, hogy kerüljön. A vizsgálatok szerint mind a Terca klinkerhabarcs, mind a Terca burkolóhabarcs száraz ruhával eltávolítható a felületrõl. Legcélszerûbb eljárás a még nedves habarcs száraz ruhával való letörlése, majd ezt követõ, tiszta vízzel nedvesített, kifacsart ruhával való letörlés. Arra azonban vigyázni kell, hogy ne vigyünk be sok felesleges vizet a tégla anyagába. A száradás után megmaradó habarcs-nyomok a karbonátosodás miatt vízzel már nem oldhatók, csak híg (1:5-10) háztartási sósavval vagy savas tisztítószerrel távolíthatók el. Erre a következõ megoldás ajánlott: a felületet a folt helyén tiszta vízzel meg kell nedvesíteni (azért, hogy a hígított sósav beszívódása a falazatba minél kisebb mértékû legyen), majd a felületet át kell törölni a hígított sósavas ruhával. A sósav maradékát (nedvszívó klorid sók keletkezésének megakadályozására) tiszta vizes ruhával végzett többszöri áttörléssel el kell távolítani, ügyelve arra, hogy eközben a felületbe ne vigyünk be sok nedvességet, ami esetleg késõbb "kivirágzást" okozhat. 5. SZÁLLÍTÁS, TÁROLÁS A sérülések megelõzése érdekében fokozottan figyelni kell a rakodásnál és a szállításnál. A téglarakatokat sík és szilárd talajon kell tárolni, és gondoskodni kell a megfelelõ vízelvezetésrõl. Téli tároláskor a rakatokat a csapadéktól takarással kell védeni. rakatvédelem 39

40 II. KERTI ÉPÍTMÉNYEK A Terca Téglabukolatok kerti építmények - kerítések, kerti ülõalkalmatosságok, pergolák és lugasok, kerti grillek és szalonnasütõk - építésére és burkolására is alkalmas. Ezen építményeket klinkertéglából javasolt elkészíteni, a fokozott környezeti hatások miatt. 1. KERÍTÉSEK, SZABADON ÁLLÓ KERTI FALAK A kerítés az európai ember számára a lakóház, a háztáj szerves részét képezi: határjelzõ, védi lakóit és bemutatja õket a közeledõ látogatóknak. A szép kerítés maradandó emléket hagy az arra járóknak. Farácsos, drótfonatos vagy bármilyen táblás kerítés pilléreinek, merevítõ falainak, lábazati részleteinek megépítésére a klinkertéglák statikai, épület-szerkezeti és esztétikai szempontból is kitûnõ megoldást nyújtanak. Klinkertéglából épülõ szabadon álló fal nemcsak kerítésként, hanem a kert különbözõ részeit elkülönítõ belsõ térelválasztóként is szolgálhat, mely támasztékot ad a kúszónövényeknek, védelmet nyújt a szél ellen. Pillér beton fedkõvel Kerítés rácsmezõ Pillérlefedés, felülnézet Alaptest: csömöszölt beton sávalap. Az alapozási síknak legalább a fagyhatárig +10 cm, le kell érnie. Pillérkeresztmetszet 25x25 cm Pillérkeresztmetszet 25x38 cm Pillérkeresztmetszet 38x38 cm 1. sor 2 db 6-os betonacél az éltéglasor alatt és a 2. sor fölött 1m hosszan 2. sor Az üreget betonnal kell kitölteni, kapupillér esetén 2 db 10-es megerõsítés szükséges. Átlagos oszloptávolság: 1,77 m-tõl 2,81 m-ig. 40

41 1.1 ÁLTALÁNOS SZEMPONTOK KERÍTÉSEK, ILLETVE SZABADON ÁLLÓ KERTI FALAK ÉPÍTÉSEKOR Alaptest építése szükséges, mely általában betonból készül. Az alaptest alsó síkjának minimum a fagyhatár alá 10 cm-rel le kell érnie, azaz kb. 90 cm mélyre. Az alaptest felsõ síkja min. 10 cm-rel a terepszint felett legyen. Az alaptest felsõ síkjára vízszintes bitumenes falszigetelés készítendõ. A téglákat minden esetben kötésbe kell rakni. A kötési módok, fugaképzés, dilatáció a "Homlokzatburkolatok" fejezetben leírtakkal megegyezõek. Terca klinkertéglák beépítésekor Terca klinkerhabarcs alkalmazása ajánlott. A kerti építmények felsõ síkját le kell zárni. Szabadon álló falat éltégla sorral, kerítéspillért fedkõvel érdemes lefedni. Az éltégla sor készülhet egyoldalon lekerekített klinkertéglából is, a fedkõ elõregyártott vagy helyszíni betonból, illetve mûkõbõl. Az éltéglasort keskeny, ún. szorított fugákkal javasolt építeni. A téglákat úgy kell rakni - a csapadékvíz megfelelõ elvezetése érdekében -, hogy a fedõsornak lejtése legyen (2-5%). Ugyanebbôl a meggondolásból a szorított fugák is lejtésben - a szélek felé mélyítve - legyenek kiképezve. Fedkõ készítésénél az esõvíz elvezetését egy- vagy kétirányú lejtéssel, vízorr kialakításával, illetve megfelelõ kiüléssel lehet megoldani. metszet axonometria lejtésben képzett fuga ~ ~ 140 habarcskiegyenlítõ réteg kb. 2 cm Az alapozási síknak minimum a fagyhatárig +10 cm, le kell érnie. 41

42 2. KERTI GRILL Szûk családi körben vagy nagyobb kerti partinál a grillkandalló a hangulatos együttlét meghatározójává válhat. A kerti grill beépített téglatûzhelyként is üzemelhet, Terca klinkertéglából készítve. Elhelyezésénél érdemes néhány szempontot szem elõtt tartani: Szélirány: a szél a hamut és füstöt könnyen a szomszédba fújhatja, felesleges kellemetlenségeket okozva Napállás, tájolás: grillezni délután vagy este szokás. A naplemente látványa az esti hangulatot különösen kellemessé teheti. 2.1 ÁLTALÁNOS SZEMPONTOK KERTI GRILL ÉPÍTÉSEKOR Alaptestként teherelosztó vasalt betonaljzatot célszerû építeni. A legalább 10 cm vastag, 6-os átmérõjû hegesztett hálóval vasalt aljzat 20 cm kavicsrétegre készüljön. Nagyobb felépítmények esetén a kerítések alapozásához hasonlóan kell eljárni. A téglatûzhelyet kislyukú vagy tömör klinkertéglából Beépített téglatûzhely kell falazni. A téglákat minden esetben kötésbe kell rakni. A kötési módok, fugaképzés, dilatáció a "Homlokzatburkolatok" fejezetben leírtakkal megegyezõek. Grillezõrostély Munkaasztal A fugaképzést különös gondossággal kell végezni a késõbbi tisztítás megkönnyítése érdekében. Szénrács A téglasorok számának függvényében a grillezõ szint magassága tetszés szerint megválasztható. A téglafal Hamutálca magassága mindig haladja meg a legfelsõ rostélymagasságot. A kerti grill felsõ síkját szorított fugás éltégla sorral javasolt kiképezni. A fedõsornak a grillezõ rostélytól ellentétes irányba lejtése legyen. A sütõrostély mellé érdemes munkaasztalt építeni, amelyen elhelyezhetõk a különbözõ grillszerszámok, a roston sült hús, esetleg a tüzelõanyag. A grillezõrostély, szénrács és hamutálca megfogására a legegyszerûbb megoldást a fugákba épített acélkonzolkák nyújtják. Az elkészült tûzhelyet csak akkor szabad használni, amikor a habarcs már teljesen megszilárdult. 10 téglasor

43 Szakembereknek szóló kiadványaink Fogyasztóknak szóló kiadványaink A WIENERBERGER Téglaipari zrt. ISO 9001 szerint tanúsított Minôségirányítási Rendszert mûködtet. Szolgáltatásaink Építési szakembereknek részletes alkalmazási és tervezési útmutatót küldünk termékeinkrôl. Információs telefonszámunkon kollégáink készséggel segítenek az anyag illetve beszerzési hely kiválasztásánál, valamint esetleges szakmai problémák megválaszolásánál. Elôzetes idôpontegyeztetés alapján lehetôség van személyes konzultációra is. Terca termékeinket fóliázott egységrakatokban, raklapra csomagolva szolgáljuk ki. Szerzôdött kereskedôpartnereink további szolgáltatásokkal állnak rendelkezésükre. A prospektusunkban szereplô termékekbôl folyamatos készletet tartunk. Referenciaházaink a prospektusban oldal burkolat neve épület 10. Tunisz Családi ház, Szentes 13. Mezôtúri Airport Business Park, Vecsés 14. Schwerin HVG székház, Budapest 17. Cordoba Postaépület, Gyula 17. Valencia IBM székház, Budapest

44 WIENERBERGER Téglaipari zrt. H-1119 Budapest, Bártfai u. 34. Telefon: (1) Fax: (1) Információ: (1)
