GEOMETRIA. Hegy, menet, és a fej határozzák meg a csavar geometriáját, részek összessége ahol a részletek adják a teljesítménybeli különbséget.

Átírás

1 1. ÁCSOAT 27

2 GEOMETRIA Hegy, menet, és a fej határozzák meg a csavar geometriáját, részek összessége ahol a részletek adják a teljesítménybeli különbséget. A ROTHOBAAS ÖNMETSZŐ CSAVAROK A műszaki és geometriai részletek biztosítják a minőséget és a teljesítményt. 1. ÖNMETSZŐ HEGY: az önmetsző hegyet egy kihegyesített és éles (ún. sharp ) geometria jellemez dugóhúzós menettel, mely garantálja a gyors és hatékony kezdeti teljesítményt. 2. BEMETSZÉS: az 50 mm-nél hosszabb csavaroknál az önmetsző hegy rendelkezik egy hátsó bemetszéssel mely elősegíti a rostok zúzását a becsavarás fázisában, és csökkenti a fa repedésének kockázatát. A bemetszés megfelelő elhelyezése alapvető fontosságú a hegy optimális fúrási és megfogási kapacitásának biztosításához. 3. MENET: a menet léptéke az átmérő alapján van kalibrálva, a gyors emelkedésű menet ideális a hosszú csavaroknál, hogy lecsökkentsük a behajtási időt, míg a lassú emelkedésú menet ideális a kis csavaroknál hogy garantálják a precíz behajtást a végén is. 4. MARÓ: a meró geometriája úgy lett kialakítva, hogy kitágítsa a fa rostjait, és a keletkező forgácsot kihordja a csavar behajtása során. A maró alakítja ki a helyet a szárnak, és csökkenti a csavar felmelegedését. 5. SZÁR: egy speciális viaszréteg fedi a szárat mely 30 %-ban csökkenti a súrlódást a becsavarozás során. 6. FEJ AATTI RÉSZ: a süllyesztők (ún. bordák ) nagyon éles formájúak hogy összeroncsolják a furatból kijövő forgácsot a fa fúrása során. 7. FEJ: a fejbe vésett név és hosszúság jelentik a garanciát a nyomonkövetéshez, és lehetővé teszik a csavar azonosítását és ellenőrzését a helyszíni szerelésen is. 28

3 HEGY 1 5 dugóhúzós önmetsző VIASZOÁS csökkenti a súrlódást 2 BEMETSZÉS 6 SÜYESZTŐK roncsolja a rostokat kitűnő felületi eredmény 3 MENETEMEKEDÉS 7 NÉV ÉS HOSSZÚSÁG kalibrált sebesség felismerhetőség és nyomonkövethetőség 4 MARÓ Megnyitja az utat a részlet ami megkülönböztet 29

4 HEGYEK - TEJESÍTMÉNY A gyorsaság és a haladás könnyedsége olyan tulajdonságok, melyek erősen függnek a csavar hegyének geometriájától. A megfelelő egyensúly ezen kapacitások között a gyártás során a korrekt tervezésnél alakul ki. KÍSÉRETI PRÓBÁK BECSAVARÁSRA KÖNNYŰ HAADÁS behatolási mélység 1,0 Nm nyomaték alkalmazásával medium ellentétes irányú kiegészítő menet szabályos kiegészítő menet függőleges bordák és hi-low menet hegyben párhuzamos dupla menet hegy csigás gyorsmenettel szögletes marás fél hegynél good Rothoblaas prototipus Rothoblaas dugóhúzó hegy bemetszés nélkül hegy végén bemetszés bad medium BEHATOÁSI MÉYSÉG 1,0 S BEHAJTÁS UTÁN (MM) GYORS BEÁÍTÁS KÁROSODÁS A FÁBAN nagy könnyű semmilyen Teljes adatok és hivatalos jelentés a Rothoblaas műszaki osztályának archívumában 30

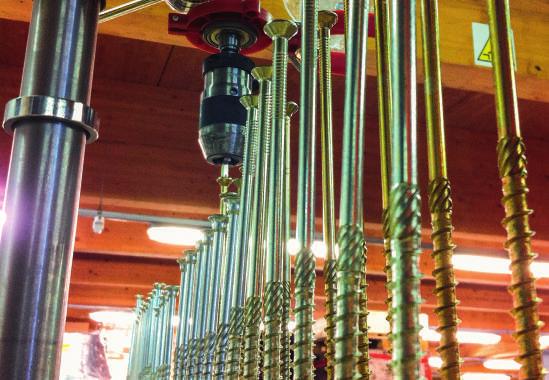

5 KUTATÁS ÉS FEJESZTÉS KNOW-HOW A Kutatási és fejlesztési osztály által elvégzett különböző tesztek a forgalomban lévő csvarokról azt mutatják hogy: a bevezetési gyorsaság nagyon hegyes (éles) heggyel érhető el, gyors menettel, és kúpos profillal, mely szabályos az első részen, a könnyű haladási kapacitás a csavarnak az a kapacitása hogy csökkent erővel tud behatolni a fába, ez kezdeti lassú menetemelkedéssel érhető el, (dupla vagy ellentétes) és szabálytalan geometriával mely megkönnyíti a forgács kijuttatását, a gyors csatlakozáshoz a bevágásnak hátrébb kell lenni mint a hegy szélei, és az 50 mm-nél hoszabb csavaroknál alapvető fontosságú a repedések elkerülése érdekében és hogy a sérülést elfogadható szinten tartsa. Egy figyelmes technológiai terv lehetővé teszi hogy megtaláljuk az ideális egyensúlyt a kezdeti húzókapacitás, a csavar könnyű haladása és a fa sérülése között. A gyártás fázisában lehetőség van olyan terméket előállítani, ami teljesen kielégíti a felhasználó igényeit 31

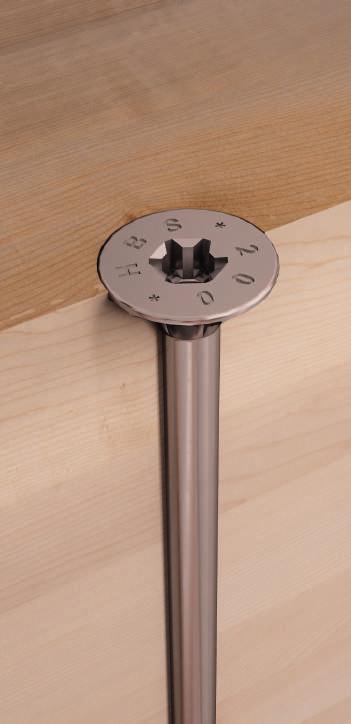

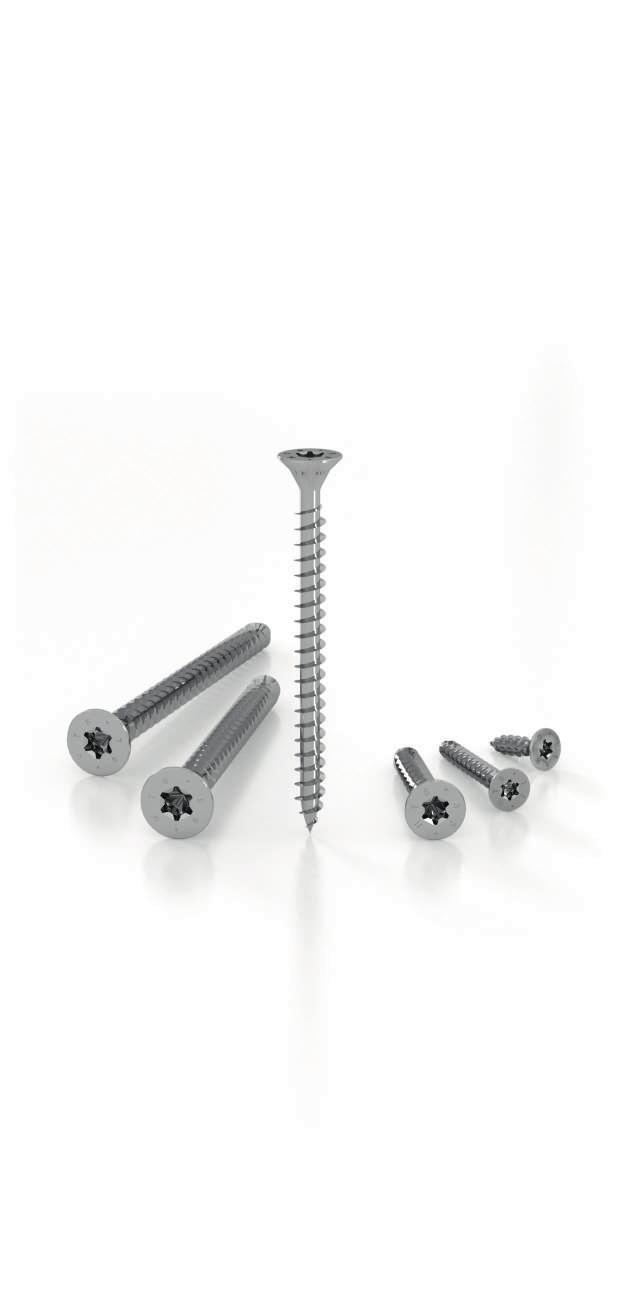

6 HBS Süllyesztett fejű csavar Szénacél fehér horganyzással ETA 11/0030 CSOMAGOÁS Doboz + CE papír + BIT SPECIÁIS ACÉ Nagy rugalmasságú acél (lehetővé teszi a fa mozgását) és nagy ellenállású (f y,k = 1000 N/mm 2 ) SPECIÁIS MENET Aszimmetrikus esernyős menet a fába való hatékonyabb behatolásért KÖRNYEZETBARÁT Három vegyértékű króm bevonattal Cr 3 + a Cr 6 hat vegyértékű króm helyett AKAMAZÁSI TERÜETEK Kötések, erősítések és rögzítések tömör fához, ragasztott fához, X-amhoz, V-hez, faalapú panelekhez. 1. és 2. szervizosztály 32 HBS

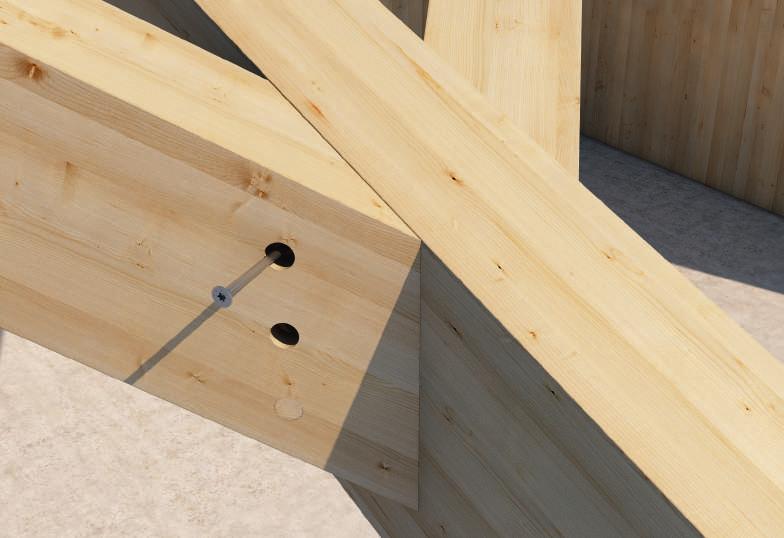

7 STATIKAI BIZTONSÁG A csavar gyors kezdeti haladása lehetővé teszi minden körülmények között a biztonságos szerkezeti kötések kialakítását ESZTÉTIKA A nagyon éles fej alatti süllyesztők (bordák) garantálják a kitűnő felületi hatást ACÉ-FA ehetőség van acél lemezek és akasztók használatára is, lehetőség esztergált alátét használatára a jobb eredményért HBS 33

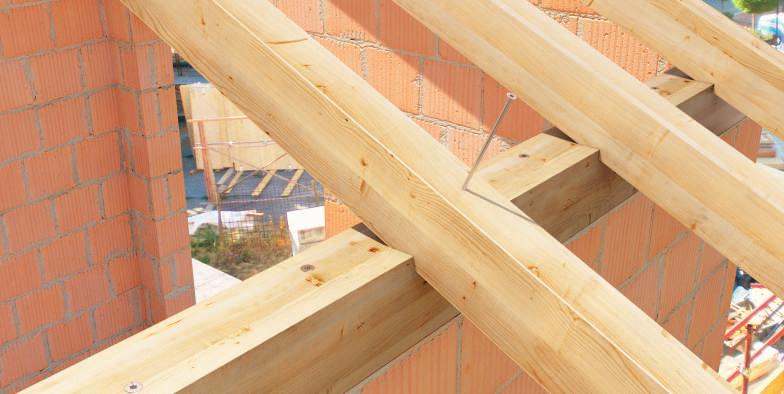

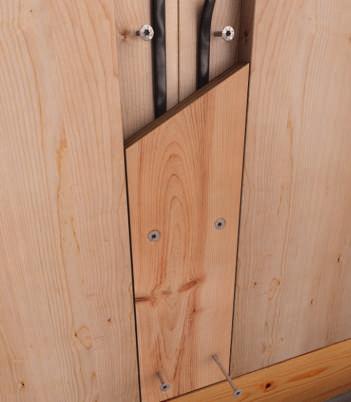

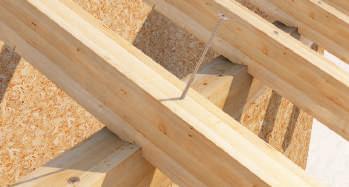

8 Alkalmazások Egymás mellé helyezett X-am panelek rögzítése Gerendákk rögzítése keretes panelhoz Tetőgerenda rögzítése gerendákhoz Választék A 3,5 és 5,0 mm átmérő közötti csavaroknak ahol a hosszúság kisebb vagy egyenlő mint 50 mm bemetszés nélküi önmetsző hegyük van ami növeli a húzási kapacitását és tartását a csavaroknak.; ideális alkalmazás szimpla bittel ami egyszerűen cserélhető a bittartóban, a maximális behajtási precizitás érdekében. A 6 mm átmérőnél nagyobb csavaroknak bemetszett önmetsző hegyük van, amivel elkerülhető a fa repedése; ideális alkalmazásuk dupla bittel, közvetlenül a tokmányba helyezve, a maximális erő és stabilitás érdekében ø3 TX10 ø3,5 TX10 ø4 TX20 ø4,5 TX20 ø5 TX25 ø6 TX30 ø8 TX40 ø10 TX40 ø12 TX50 unnotched self-perforating tip notched self-perforating tip 34 HBS

9 Kódok és méretek kód b A db/csom. kód b A db/csom. b D2 A 3 TX10 3,5 TX10 4 TX20 4,5 TX20 5 TX20 TX25 6 TX30 HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS TX40 10 TX40 12 TX50 HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS ESZTERGÁT AÁTÉT kód HBS D2 db/csom HUS HUS HUS HUS HBS 35

10 Az ács statikája MEGENGEDETT ÉRTÉKEK DIN 1052:1988 NYÍRÁS V adm FA-FA ACÉ-FA V adm V adm kg 3, kg kg 4, kg kg kg kg kg kg kg 3, kg kg 4, kg kg kg kg kg kg MENETKISZAKADÁS N adm hosszúság kg 23 kg 30 kg 38 kg ,5-18 kg 25 kg 32 kg 32 kg 32 kg 42 kg 42 kg kg 36 kg 48 kg 60 kg 60 kg 70 kg 80 kg 80 kg 4, kg 68 kg 68 kg 79 kg 90 kg 90 kg kg 60 kg 75 kg 88 kg 100 kg kg kg 90 kg 120 kg 120 kg hosszúság > kg 113 kg 125 kg 138 kg 150 kg kg 150 kg 150 kg 180 kg 180 kg 225 kg 225 kg 225 kg 225 kg kg kg kg kg 320 kg 400 kg 400 kg 400 kg kg kg kg kg 400 kg 500 kg 500 kg kg 480 kg kg 720 kg FEJ BEHATOÁSA N adm CSAVAROK N adm 3 14 kg 3,5 20 kg 4 26 kg 4,5 41 kg 5 50 kg 6 72 kg kg CSAVAROK AÁTÉTTE N adm 3-3, , kg kg 100 kg = 1kN kg kg kg kg SZÁMÍTÁSI KÉPET - NYÍRÁS DIN :1988 FA-FA V = min { 0,4 A ; 1,7 2 adm } A V adm [kg] FA-FA PÉDA HBS 8 x 200 mm = 8 mm A = 120 mm ACÉ-FA 2 V adm = 1,25 1,7 V adm [kg] V adm V adm = min { 0,4 A ; 1,7 d 2 1 } = min { 0, ; 1,7 8 2 } = min { 384 ; 109 } = 109 kg MEGJEGYZÉS A megengedett értékek DIN 1052:1988. szerint A megengedett nyírási értékek 8 hosszúságú beillesztéssel lettek számolva A megengedett kiszakadási értékek a csavar teljesen fába csavart menetes részére lettek számolva. 36 HBS

11 Geometria és minimum távolságok GEOMETRIA ÉS MECHANIKAI JEEMZŐK b 90 d ds k t 1 s d 2 HBS CSAVAROK névleges átmérő fej átmérő mag átmérő szár átmérő fej vastagsága előfúrás átmérője rugalmasság elvesztésének jellemző pillanata húzószilárdság jellemző paramétere fejbehatolás jellemző paramétere jellemző húzószilárdság 3 3,5 4 4, d K 6,00 7,00 8,00 9,00 10,00 12,00 14,50 18,25 20,75 d 2 2,00 2,25 2,55 2,80 3,40 3,95 5,40 6,40 6,80 d S 2,16 2,45 2,75 3,15 3,65 4,30 5,80 7,00 8,00 t 1 2,10 2,20 2,80 2,80 3,10 4,50 4,50 5,80 7,20 d V 2,0 2,0 2,5 3,0 3,0 4,0 5,0 6,0 7,0 M y,k [Nmm] 1435,4 2143,0 3032,6 4119,1 5417,2 9493, , , ,9 f ax,k [N/mm 2 ] 11,7 11,7 11,7 11,7 11,7 11,7 11,7 11,7 11,7 f head,k [N/mm 2 ] 10,5 10,5 10,5 10,5 10,5 10,5 10,5 10,5 10,5 f tens,k 2,8 3,8 5,0 6,4 7,9 11,3 20,1 31,4 33,9 d s D1 D2 HUS ESZTERGÁT AÁTÉT alátét csavar belső átmérő külső átmérő vastagság HUS6 HUS8 HUS10 HUS12 HBS Ø6 HBS Ø8 HBS Ø10 HBS Ø12 D1 7,5 8,5 11,0 14,0 D2 20,0 25,0 32,0 37,0 S 4,0 5,0 6,0 7,5 NYÍRÁSNAK KITETT CSAVAROK MINIMUM TÁVOSÁGA erő és rost közötti szög α = 0 erő és rost közötti szög α = 90 CSAVAROK EŐFÚRÁSSA BECSAVARVA 3 3,5 4 4, ,5 4 4, a a a 3,t a 3,c a 4,t a 4,c CSAVAROK EŐFÚRÁS NÉKÜ BECSAVARVA 3 3,5 4 4, ,5 4 4, a a a 3,t a 3,c a 4,t a 4,c rostirányzat mértékegység terhelt végpont -90 < α < 90 tehermentesített végpont 90 < α < 270 terhelt perem 0 < α < 180 tehermentesített perem 180 < α < 360 a 1 a 1 a 2 a 2 a 1 a 1 a 2 a 2 a 3,t a 3,c a 4,t a 4,c MEGJEGYZÉS a minimum távolságok EN 1995:2008 szerint ETA-11/0030.-nak megfelelően, a faelemek ρ k 420 kg/m 3 sűrűséggel számolva OSB-fa kötésnél a minimum távolságok (a 1, a 2 ) megszorozhatók 0,85 együtthatóval. acél-fa kötésnél a minimum távolságok (a 1, a 2 ) megszorozhatók 0,7 együtthatóval. HBS 37

12 A tervező statikája JEEMZŐ ÉRTÉKEK EN 1995:2008 NYÍRÁS HÚZÁS geometria fa-fa panel-fa (1) acél-fa vékony lemez (2) acél-fa vastag lemez (3) menetkiszakadás (4) fejbehatolás (5) A b 3 3,5 4 4,5 5 b A R V,k R V,k R V,k R V,k R ax,k 16 (6) ,31 0,27 0,39 0,60 0,37 0, ,37 0,46 0,50 0,73 0,56 0, ,45 0,53 0,63 0,89 0,75 0, ,52 0,61 0,74 0,95 0,94 0,40 20 (6) ,42 0,54 0,55 0,80 0,44 0, ,53 0,60 0,70 0,96 0,61 0, ,62 0,68 0,85 1,12 0,79 0, ,68 0,72 0,85 1,12 0,79 0,55 S PAN = 12 mm S PAN = 12 mm S PAN = 12 mm S PATE 1,5 mm S PATE 1,8 mm ,73 0,72 0,85 1,12 0,79 0, ,79 0,72 0,91 1,18 1,05 0, ,79 0,72 0,91 1,18 1,05 0, ,69 0,76 0,92 1,25 0,80 0, ,78 0,84 1,01 1,35 0,80 0, ,82 0,84 1,11 1,45 1,20 0, ,93 0,84 1,11 1,45 1,20 0, ,99 0,84 1,11 1,45 1,20 0,72 S PATE 2 mm ,99 0,84 1,19 1,52 1,50 0, ,99 0,84 1,25 1,59 1,75 0, ,99 0,84 1,31 1,65 2,00 0, ,97 1,06 1,32 1,73 1,35 0, ,06 1,06 1,32 1,73 1,35 0, ,15 1,06 1,32 1,73 1,35 0, ,21 1,06 1,41 1,82 1,69 0,91 S PAN = 15 mm S PAN = 15 mm S PATE 2,3 mm ,21 1,06 1,48 1,89 1,97 0, ,21 1,06 1,55 1,96 2,25 0, ,08 1,16 1,44 1,92 1,25 1, ,18 1,20 1,55 2,03 1,50 1, ,28 1,20 1,55 2,03 1,50 1, ,45 1,20 1,64 2,13 1,87 1, ,45 1,20 1,72 2,21 2,19 1, ,45 1,20 1,80 2,28 2,50 1,12 S PATE 2,5 mm ,45 1,20 1,88 2,36 2,81 1, ,45 1,20 1,95 2,44 3,12 1, ,45 1,20 2,03 2,52 3,44 1, ,45 1,20 1,95 2,44 3,12 1,12 S PATE 3 mm S PATE 3,5 mm S PATE 4 mm S PATE 4,5 mm S PATE 5 mm R head,k AAPEVEK A jellemző értékek EN 1995:2008 szerint ETA-11/0030.-nak megfelelően A terv értékek a jellemző értékekből származnak az alábbiak szerint: Az γ m és k mod együtthatókat a számításhoz használt érvényben lévő szabályzat szerint kell venni. A mechanikai ellenállási értékekre és a csavarok geometriájára hivatkozás az ETA-11/0030. szerint. A kalkulációs fázisban a faelemek ρ k = 380 kg/m 3 térfogatsűrűséggel lett számolva. A jellemző ellenállások valósnak tekinthetők,a biztonság érdekében nagyobb térfogatsűrűségnél is. AZ értékek a csavar teljesen fába csavart menetes részére lettek számolva. A faelemek és az acéllemezek méretezését és ellenőrzését külön kell elvégezni. A jellemző nyíróellenállások előfúrásnélkül behelyezett csavarokra vonatkoznak, előfúrással behelyezett csavarok esetén nagyobb ellenállási értékek nyerhetők. A különböző kalkulációs konfigurációkhoz ingyenesen elérhető a myproject szoftver ( A jellemző ellenállások tömör vagy ragasztott fán vannak értékelve, x-lam elemek kötésekor az ellenállási értékek különbözhetnek és a panel jellemzői és a csatlakozás konfigurációja szerint kell értékelni 38 HBS

13 A tervező statikája JEEMZŐ ÉRTÉKEK EN 1995:2008 NYÍRÁS HÚZÁS geometria fa-fa panel-fa (1) acél-fa vékony lemez (2) acél-fa vastag lemez (3) menetkiszakadás (4) fejbehatolás (5) A b 6 b A R V,k R V,k R V,k R V,k R ax,k R head,k ,87 1,35 1,62 2,58 2,62 1, ,52 1,55 2,05 3,13 3,37 1, ,76 1,55 2,22 2,90 2,25 1, ,86 1,55 2,41 3,09 3,00 1, ,06 1,55 2,41 3,09 3,00 1, ,06 1,55 2,59 3,28 3,75 1, ,06 1,55 2,59 3,28 3,75 1, ,06 1,55 2,78 3,47 4,50 1, ,06 1,55 2,78 3,47 4,50 1, ,06 1,55 2,78 3,47 4,50 1, ,06 1,55 3,06 3,75 5,62 1, ,06 1,55 3,06 3,75 5,62 1, ,06 1,55 3,06 3,75 5,62 1, ,06 1,55 3,06 3,75 5,62 1, ,06 1,55 3,06 3,75 5,62 1, ,06 1,55 3,06 3,75 5,62 1, ,06 1,55 3,06 3,75 5,62 1, ,06 1,55 3,06 3,75 5,62 1, ,06 1,55 3,06 3,75 5,62 1, ,06 1,55 3,06 3,75 5,62 1,61 S PAN = 15 mm S PATE 3 mm S PATE 6 mm MEGJEGYZÉS (1) A jellemző nyíróellenállások OSB panel vagy S PAN faforgácslap alapján lettek értékelve. (2) A jellemző nyíróellenállások vékony lemezt(s PATE 0,5 ) feltételezve lettek kalkulálva. (3) A jellemző nyíróellenállások vastag lemezt (S PATE ) feltételezve lettek kalkulálva. (4) A menet tengelyirányú extrakciós ellenállása a csatlakozó és a rostok között 90 szöget feltételezve lett figyelembe véve, b bevezetési hosszal. (5) A fejbehatolási ellenállás tengelyirányú ellenállása faelemen lett értékelve. Acél-fa kötések esetén általában az acél szakítószilárdsága kötelező a fej leszakadással vagy a fejbehatolással szemben. (6) A csavarok nem rendelkeznek CE jelöléssel. HBS 39

14 A tervező statikája geometria fa-fa fa-fa alátéttel NYÍRÁS acél-fa vékony lemez (1) HÚZÁS JEEMZŐ ÉRTÉKEK EN 1995:2008 acél-fa vastag lemez (2) menetkiszakadás (3) (4) fejbehatolás fejbehatolás alátéttel (4) A b 6 8 b A R V,k R V,k R V,k R V,k R ax,k R head,k R head,k ,87 0,87 1,62 2,58 2,62 1,61 4, ,52 1,64 2,05 3,13 3,37 1,61 4, ,76 1,92 2,22 2,90 2,25 1,61 4, ,86 2,21 2,41 3,09 3,00 1,61 4, ,06 2,41 2,41 3,09 3,00 1,61 4, ,06 2,59 2,59 3,28 3,75 1,61 4, ,06 2,59 2,59 3,28 3,75 1,61 4, ,06 2,78 2,78 3,47 4,50 1,61 4, ,06 2,78 2,78 3,47 4,50 1,61 4, ,06 2,78 2,78 3,47 4,50 1,61 4, ,06 2,78 3,06 3,75 5,62 1,61 4, ,06 2,78 3,06 3,75 5,62 1,61 4, ,06 2,78 3,06 3,75 5,62 1,61 4, ,06 2,78 3,06 3,75 5,62 1,61 4, ,06 2,78 3,06 3,75 5,62 1,61 4, ,06 2,78 3,06 3,75 5,62 1,61 4, ,06 2,78 3,06 3,75 5,62 1,61 4, ,06 2,78 3,06 3,75 5,62 1,61 4, ,06 2,78 3,06 3,75 5,62 1,61 4, ,06 2,78 3,06 3,75 5,62 1,61 4, ,57 3,28 3,96 5,06 5,20 2,36 7, ,25 3,96 3,96 5,06 5,20 2,36 7, ,25 4,16 4,16 5,26 6,00 2,36 7, ,25 4,16 4,16 5,26 6,00 2,36 7, ,25 4,41 4,66 5,76 8,00 2,36 7, ,25 4,41 4,66 5,76 8,00 2,36 7, ,25 4,41 4,66 5,76 8,00 2,36 7, ,25 4,41 4,66 5,76 8,00 2,36 7, ,25 4,41 4,66 5,76 8,00 2,36 7, ,25 4,41 4,66 5,76 8,00 2,36 7, ,25 4,41 4,66 5,76 8,00 2,36 7, ,25 4,41 5,16 6,26 10,00 2,36 7, ,25 4,41 5,16 6,26 10,00 2,36 7, ,25 4,41 5,16 6,26 10,00 2,36 7, ,25 4,41 5,16 6,26 10,00 2,36 7, ,25 4,41 5,16 6,26 10,00 2,36 7, ,25 4,41 5,16 6,26 10,00 2,36 7, ,25 4,41 5,16 6,26 10,00 2,36 7, ,25 4,41 5,16 6,26 10,00 2,36 7,01 S PATE 3 mm S PATE 4 mm S PATE 6 mm S PATE 8 mm AAPEVEK A jellemző értékek EN 1995:2008 szerint ETA-11/0030.-nak megfelelően A terv értékek a jellemző értékekből származnak az alábbiak szerint: Az γ m és k mod együtthatókat a számításhoz használt érvényben lévő szabályzat szerint kell venni. A mechanikai ellenállási értékekre és a csavarok geometriájára hivatkozás az ETA-11/0030. szerint. A kalkulációs fázisban a faelemek ρ k = 380 kg/m 3 térfogatsűrűséggel lett számolva. A jellemző ellenállások valósnak tekinthetők,a biztonság érdekében nagyobb térfogatsűrűségnél is Az értékek a csavar teljesen fába csavart menetes részére lettek számolva. A faelemek és az acéllemezek méretezését és ellenőrzését külön kell elvégezni. A jellemző nyíróellenállások előfúrásnélkül behelyezett csavarokra vonatkoznak, előfúrással behelyezett csavarok esetén nagyobb ellenállási értékek nyerhetők. A különböző kalkulációs konfigurációkhoz ingyenesen elérhető a myproject szoftver ( A jellemző ellenállások tömör vagy ragasztott fán vannak értékelve, x-lam elemek kötésekor az ellenállási értékek különbözhetnek és a panel jellemzői és a csatlakozás konfigurációja szerint kell értékelni. 40 HBS

15 A tervező statikája geometria fa-fa fa-fa alátéttel NYÍRÁS acél-fa vékony lemez (1) HÚZÁS JEEMZŐ ÉRTÉKEK EN 1995:2008 acél-fa vastag lemez (2) menetkiszakadás (3) (4) fejbehatolás fejbehatolás alátéttel (4) A b b A R V,k R V,k R V,k R V,k R ax,k R head,k R head,k ,60 4,29 4,69 6,86 6,50 3,73 11, ,17 4,86 5,47 7,07 6,50 3,73 11, ,78 5,72 5,72 7,31 7,50 3,73 11, ,78 5,72 5,72 7,31 7,50 3,73 11, ,78 6,35 6,35 7,94 10,00 3,73 11, ,78 6,35 6,35 7,94 10,00 3,73 11, ,78 6,35 6,35 7,94 10,00 3,73 11, ,78 6,35 6,35 7,94 10,00 3,73 11, ,78 6,35 6,35 7,94 10,00 3,73 11, ,78 6,35 6,35 7,94 10,00 3,73 11, ,78 6,35 6,35 7,94 10,00 3,73 11, ,78 6,72 6,97 8,56 12,50 3,73 11, ,78 6,72 6,97 8,56 12,50 3,73 11, ,78 6,72 6,97 8,56 12,50 3,73 11, ,78 6,72 6,97 8,56 12,50 3,73 11, ,78 6,72 6,97 8,56 12,50 3,73 11, ,78 6,72 6,97 8,56 12,50 3,73 11, ,95 7,74 7,74 9,71 12,00 4,83 15, ,95 7,74 7,74 9,71 12,00 4,83 15, ,95 7,74 7,74 9,71 12,00 4,83 15, ,95 7,74 7,74 9,71 12,00 4,83 15, ,95 8,58 9,24 11,21 17,99 4,83 15, ,95 8,58 9,24 11,21 17,99 4,83 15, ,95 8,58 9,24 11,21 17,99 4,83 15, ,95 8,58 9,24 11,21 17,99 4,83 15, ,95 8,58 9,24 11,21 17,99 4,83 15, ,95 8,58 9,24 11,21 17,99 4,83 15, ,95 8,58 9,24 11,21 17,99 4,83 15, ,95 8,58 9,24 11,21 17,99 4,83 15,35 S PATE 5 mm S PATE 6 mm S PATE 10 mm S PATE 12 mm MEGJEGYZÉS (1) A jellemző nyíróellenállások vékony lemezt (S PATE 0,5 ) feltételezve lettek kalkulálva. (2) A jellemző nyíróellenállások vastag lemezt (S PATE ) feltételezve lettek kalkulálva. (3) A menet tengelyirányú extrakciós ellenállása a csatlakozó és a rostok között 90 szöget feltételezve lett figyelembe véve, b bevezetési hosszal (4) a fejbehatolás tengelyirányú ellenállása alátéttel és anélkül, faelemen lett értékelve. Acél-fa kötések esetén általában az acél szakítószilárdsága kötelező a fej leszakadással vagy a fejbehatolással szemben. HBS 41

16 Számolási példa: gerenda-világítóablak kötés FA-FA KÖTÉS/EGYSZERES NYÍRÁS 1. EEM 1 2. EEM 2 B1 = 120 mm H1 = 160 mm ejtés 30% (16,7 ) Fa G24h 1 2 B2 = 160 mm H2 = 240 mm ejtés 21% (12,0 ) Fa G24h TERV ADATAI CSAVARVÁASZTÁS A KÖTÉS GEOMETRIÁJA F v,rd = 7,17 kn Szervizosztály=1 terhelés időtartama=rövid HBS = 10 x 180 mm Előfúrás=nem alátét=nem t 1 = 60 mm α 1 = 73,3 (90-16,7 ) t 2 = 120 mm (bevezetés hossza az elembe 2) α 2 = 78,0 (90-12,0 ) NYÍRÓEENÁÁS KAKUÁCIÓJA (EN 1995:2008 e ETA-11/0030) = 10,0 mm f h,1,k = 15,62 N/mm 2 f h,2,k = 15,62 N/mm 2 β = 1,00 M y,k = 35829,7 Nmm R ax,rk = min {menetkiszakadási ellenállás ; fejbehatolási ellenállás} = min {R ax,rk ; R head,rk } = 3,74 kn R ax,rk /4 = 0,93 kn (kábel hatás) = 9,37 kn = 18,74 kn = 7,30 kn = 4,81 kn = 7,80 kn = 4,78 kn R v,rk = 4,78 kn EN 1995:2008 k mod = 0,9 γ m = 1,3 R v,rd = 3,31 kn minimum csavarszám F v,rd / R v,rd = 2,17 Italia - NTC 2008 k mod = 0,9 γ m = 1,5 R v,rd = 2,87 kn minimum csavarszám F v,rd / R v,rd = 2,50 3 csavart feltételezzünk n ef,tagio 3 (ostokra merőleges csavarok) n ef,trazione 3 0,9 = 2,69 Újraszámolva a nyíróellenállást, a kábelhatáshoz vegyük az egyes csavarok húzóellenállását így: R ax,rk = 3,74 2,69 / 3 = 3,35 kn (fejbehatolás) R ax,rk / 4 = 0,84 kn (kábelhatás) Az egyes csavarok nyíróellenállása: R v,rk = 4,68 kn EN 1995:2008 R v,rd = 3,24 kn A kötés nyíróellenállása: R v,rd = 3,24 x 3 = 9,73 kn > 7,17 kn OK Italia - NTC 2008 R v,rd = 2,81 kn A kötés nyíróellenállása: R v,rd = 2,81 x 3 = 8,43 kn > 7,17 kn OK 42 HBS

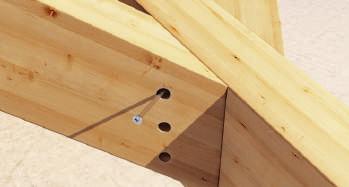

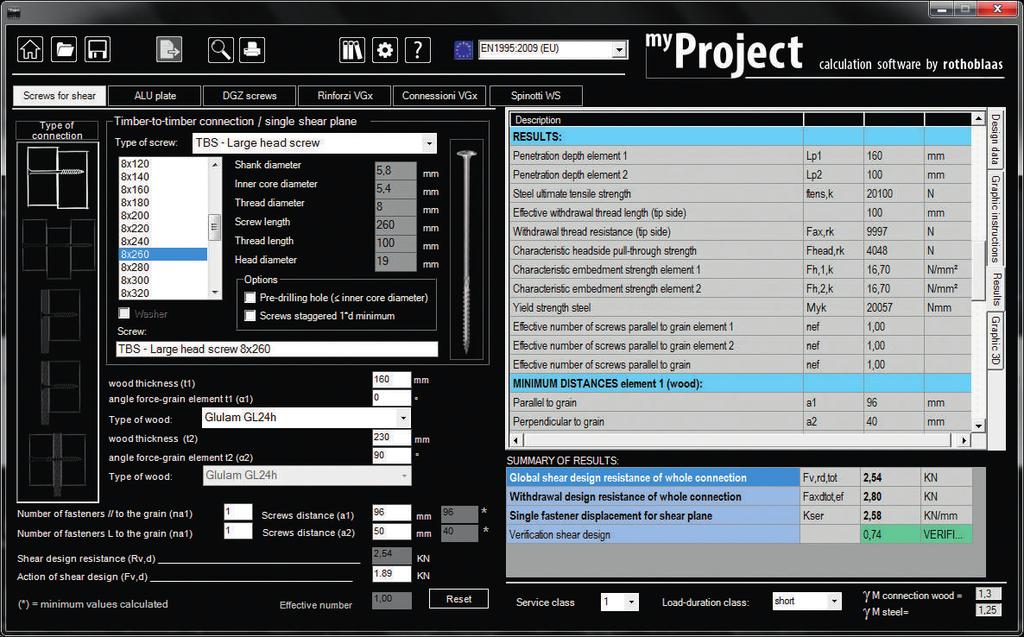

17 Számolási példa: gerenda-világítóablak kötés myproject FA-FA KÖTÉS/EGYSZERES NYÍRÁS ingyenes letöltés su 1. EEM 1 2. EEM 2 B1 = 120 mm H1 = 160 mm ejtés 30% (16,7 ) Fa G24h 1 2 B2 = 160 mm H2 = 240 mm ejtés 21% (12,0 ) Fa G24h TERV ADATAI CSAVARVÁASZTÁS A KÖTÉS GEOMETRIÁJA F v,rd = 7,17 kn Szervizosztály=1 terhelés időtartama=rövid HBS = 10 x 180 mm Előfúrás=nem alátét=nem t 1 = 60 mm α 1 = 73,3 (90-16,7 ) t 2 = 120 mm α 2 = 78,0 (90-12,0 ) NYÍRÓEENÁÁS myproject SZOFTVERRE KAKUÁVA (EN 1995:2008 e ETA-11/0030) KAKUÁCIÓS JEENTÉS HBS 43

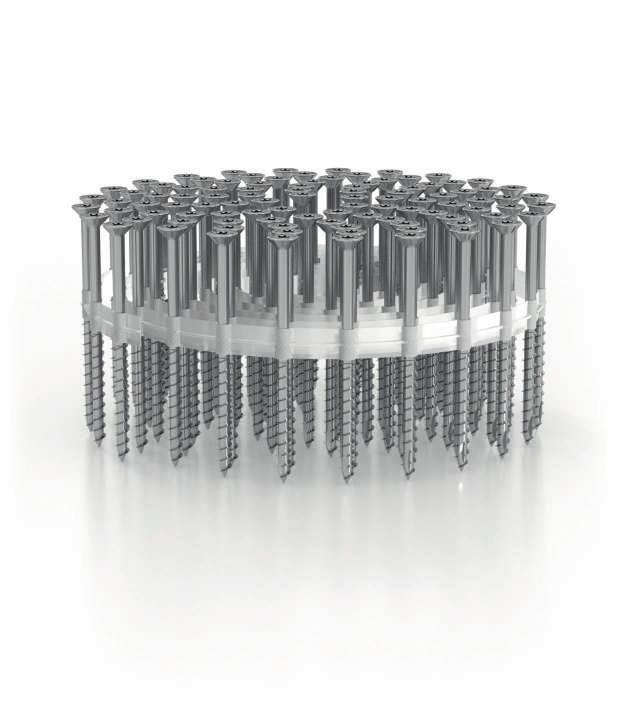

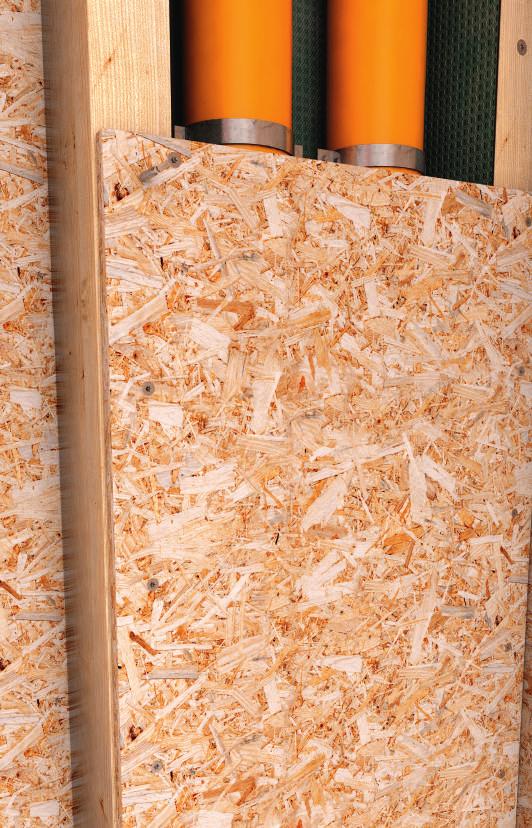

18 HZB HBS csavarok tárazva Szénacél fehér horganyzással ETA 11/0030 GYORS SZEREÉS Gyors és precíz szerelés SOROZATSZEREÉS Gyors és biztonságos kivitelezés a speciális tárazásnak köszönhetően GYORSASÁG ÉS MINŐSÉG A nagy mechanikai teljesítmény és a HBS csavar geometriája ideálisak a gyors és szériás alkalmazáshoz a szalagozott verzióval HBS SZAAGOS Nagy ellenállású és rugalmasságú acél speciális esernyős aszimmetrikus menettel és nagyon éles fej alatti süllyesztőkkel 44 HZB

19 Kódok és méretek kód b A db/csom. b A 4 TX20 4,5 TX20 5,0 TX25 HZB HZB HZB HZB HZB HZB HZB HZB HZB HZB HZB HZB HZB HZB Eszközök kód leírás d HZB hosszúságok db/csom. HH V akkumulátoros csavarbehajtó HH3380 4, HH hálózati csavarbehajtó HH3338 4, HZB 45

20 TBS Nagy fejű csavar Szénacél fehér horganyzással ETA 11/0030 CSOMAGOÁS Doboz + CE papír + BIT SPECIÁIS ACÉ Nagy rugalmasságú acél (lehetővé teszi a fa mozgását) és nagy ellenállású (f y,k = 1000 N/mm 2 ) SPECIÁIS MENET Aszimmetrikus esernyős menet a fába való hatékonyabb behatolásért KÖRNYEZETBARÁT Három vegyértékű króm bevonattal Cr 3 +, a Cr 6 hat vegyértékű króm helyett AKAMAZÁSI TERÜETEK Kötések, erősítések és rögzítések tömör fához, ragasztott fához, X-amhoz, V-hez, faalapú panelekhez. 1. és 2. szervizosztály 46 TBS

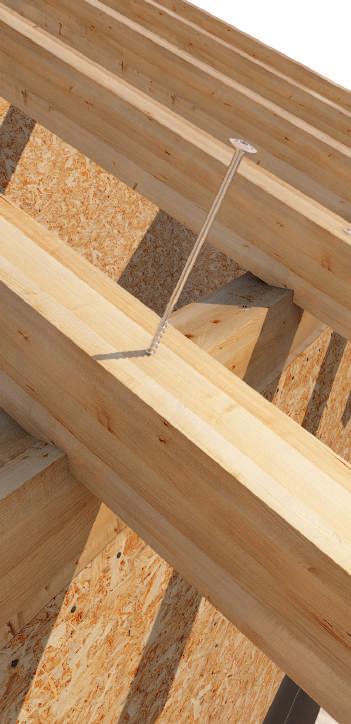

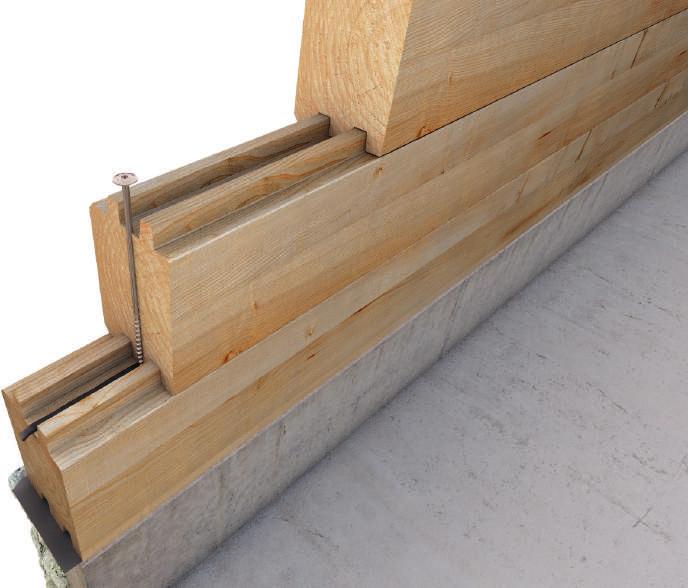

21 A KÖTÉS TARTÁSA A nagy fej biztosítja a nagyfokú húzóellenállást, így elkerülhető a további oldalrögzítő rendszerek használata A KÖTÉS ZÁRÁSA A nagy fej lehetővé teszi a kötés nagyfokú zárási kapacitását, a fej átmérője a menet hosszával optimizálva van A KÖTÉS STABIITÁSA A nagy fej nagy behatolási ellenállást biztosít, és lehetővé teszi a fa méretbeli változásának kitett kötések stabilizálását TBS 47

22 Alkalmazások X-am panelek szöget bezáró rögzítése a kötés kiváló zárásával Gerendák rögzítése szögben keretes panelhoz a kötés kiváló zárásával Gipszrost panelek rögzítése Választék A nagy fej lehetővé teszi a nagy húzási kapacitást, és megengedi hogy hosszabb menete legyen mint egy klasszikus fejű csavarnak. A fej átmérőjének mérete (dk) a menet hossza alapján van kiszámolva hogy jobb legyen az arány a fej behatolási ellenállás és a menet húzási kapacitása között, így elkerülhető a menet kicsavarodás. A 8 mm hosszú és 40-80mm hosszú csavarok ideálisak acéllemezen való rögzítésre ideális lemezekhez ø6 TX3 ø8 TX40 ø10 TX40 48 TBS

23 Kódok és méretek b d k A d k kód b A db/csom. 6 TX30 8 TX40 10 TX40 15, TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS 49

24 Az ács statikája MEGENGEDETT ÉRTÉKEK DIN 1052:1988 NYÍRÁS V adm FA-FA V adm kg kg kg MENETKISZAKADÁS N adm hosszúság kg 180 kg 225 kg 225 kg 225 kg 225 kg 300 kg kg 208 kg 208 kg 320 kg 320 kg 400 kg 400 kg 400 kg 400 kg 400 kg kg 400 kg 500 kg 500 kg 500 kg FEJ BEHATOÁSA N adm N adm kg kg kg SZÁMÍTÁSI KÉPET - NYÍRÁS DIN :1988 FA-FA V = min { 0,4 A ; 1,7 2 adm } A V adm [kg] FA-FA PÉDA TBS 6 x 160 mm = 6 mm A = 85 mm V adm V adm = min { 0,4 A ; 1,7 d 2 1 } = min { 0, ; 1,7 6 2 } = min { 204 ; 61 } = 61 kg MEGJEGYZÉS A megengedett értékek DIN 1052:1988. szerint A megengedett nyírási értékek 8 hosszúságú beillesztéssel lettek számolva. A megengedett kiszakadási értékek a csavar teljesen fába csavart menetes részére lettek számolva. 50 TBS

25 Geometria és minimum távolságok GEOMETRIA ÉS MECHANIKAI JEEMZŐK d k TBS CSAVAROK névleges átmérő fej átmérő mag átmérő szár átmérő előfúrás átmérője d K 15,50 19,00 25,00 d 2 3,95 5,40 6,40 d S 4,30 5,80 7,00 d V 4,0 5,0 6,0 b rugalmasság elvesztésének jellemző pillanata húzószilárdság jellemző paramétere fejbehatolás jellemző paramétere jellemző húzószilárdság M y,k [Nmm] 9493, , ,6 f ax,k [N/mm 2 ] 11,7 11,7 11,7 f head,k [N/mm 2 ] 10,5 10,5 10,5 f tens,k 11,3 20,1 31,4 NYÍRÁSNAK KITETT CSAVAROK MINIMUM TÁVOSÁGA erő és rost közötti szög α = 0 erő és rost közötti szög α = 90 CSAVAROK EŐFÚRÁSSA BECSAVARVA a a a 3,t a 3,c a 4,t a 4,c CSAVAROK EŐFÚRÁS NÉKÜ BECSAVARVA a a a 3,t a 3,c a 4,t a 4,c rostirányzat mértékegység terhelt végpont -90 < α < 90 tehermentesített végpont 90 < α < 270 terhelt perem 0 < α < 180 tehermentesített perem 180 < α < 360 a 1 a 1 a 2 a 2 a 1 a 1 a 2 a 2 a 3,t a 3,c a 4,t a 4,c MEGJEGYZÉS A minimum távolságok EN 1995:2008 szerint ETA-11/0030.-nak megfelelően, a faelemek ρ k 420 kg/m 3 sűrűséggel számolva. OSB-fa kötésnél a minimum távolságok (a1, a2) megszorozhatók 0,85 együtthatóval. TBS 51

26 NYÍRÁS HÚZÁS geometria fa-fa panel-fa (1) menetkiszakadás (2) fejbehatolás b A b A R V,k R V,k R ax,k R head,k ,13 2,12 3,75 2, ,33 2,63 4,50 2, ,33 2,63 5,62 2, ,33 2,63 5,62 2, ,33 2,63 5,62 2, ,33 2,63 5,62 2, ,33 2,63 5,62 2, ,33 2,63 7,50 2, ,33 2,63 7,50 2, ,33 2,63 7,50 2, ,33 2,63 7,50 2, ,33 2,63 7,50 2, ,07-3,20 4, ,34-5,20 4, ,99 2,00 5,20 4, ,67 3,19 8,00 4, ,38 4,09 8,00 4, ,67 4,09 8,00 4, ,67 4,09 10,00 4, ,67 4,09 10,00 4, ,67 4,09 10,00 4, ,67 4,09 10,00 4, ,67 4,09 10,00 4, ,67 4,09 10,00 4, ,67 4,09 10,00 4, ,67 4,09 10,00 4, ,67 4,09 10,00 4, ,67 4,09 10,00 4, ,67 4,09 10,00 4, ,67 4,09 10,00 4, ,67 4,09 10,00 4,05 S PAN = 50 mm S PAN = 65 mm ,60 6,19 10,00 7, ,60 6,19 10,00 7, ,60 6,19 12,50 7, ,60 6,19 12,50 7, ,60 6,19 12,50 7, ,60 6,19 12,50 7, ,60 6,19 12,50 7,01 S PAN = 80 mm ,60 6,19 12,50 7, ,60 6,19 12,50 7, ,60 6,19 12,50 7, ,60 6,19 12,50 7, ,60 6,19 12,50 7, ,60 6,19 12,50 7,01 AAPEVEK A jellemző értékek EN 1995:2008 szerint ETA-11/0030.-nak megfelelően. A terv értékek a jellemző értékekből származnak az alábbiak szerint: Az γ m és k mod együtthatókat a számításhoz használt érvényben lévő szabályzat szerint kell venni. A mechanikai ellenállási értékekre és a csavarok geometriájára hivatkozás az ETA-11/0030. szerint. A kalkulációs fázisban a faelemek ρ k = 380 kg/m 3 térfogatsűrűséggel lett számolva. A jellemző ellenállások valósnak tekinthetők,a biztonság érdekében nagyobb térfogatsűrűségnél is. Az értékek a csavar teljesen fába csavart menetes részére lettek számolva. A faelemek és az acéllemezek méretezését és ellenőrzését külön kell elvégezni. A jellemző nyíróellenállások előfúrásnélkül behelyezett csavarokra vonatkoznak, előfúrással behelyezett csavarok esetén nagyobb ellenállási értékek nyerhetők. A különböző kalkulációs konfigurációkhoz ingyenesen elérhető a myproject szoftver ( A jellemző ellenállási értékek tömör vagy ragasztott fával lettek értékelve, x-lam elemek kötése esetén az ellenállási értékek különbözhetnek és a panel és a kötés könfigurációja alapján kell értékelni. MEGJEGYZÉS (1) A jellemző nyíróellenállások S PAN vastagságú faforgácslapot alapul véve. (2) A menet tengelyirányú extrakciós ellenállása a csatlakozó és a rostok között 90 szöget feltételezve lett figyelembe véve, b bevezetési hosszal. 52 TBS

27 Számolási példa: gerenda-szelemenfa kötés myproject FA-FA KÖTÉS/EGYSZERES NYÍRÁS ingyenes letöltés su 1. EEM 1 2. EEM 2 B1 = 120 mm H1 = 160 mm ejtés 30% (16,7 ) Fa G24h 1 B2 = 200 mm H2 = 240 mm ejtés 0% (0 ) Fa G24h 2 TERV ADATAI F v,rd = 1,89 kn Szervizosztály=1 terhelés időtartama=rövid CSAVARVÁASZTÁS TBS = 8 x 260 mm Előfúrás=nem A KÖTÉS GEOMETRIÁJA t 1 = 160 mm α 1 = 0 t 2 = 100 mm (bevezetés hossza az elembe 2) α 2 = 90 NYÍRÓEENÁÁS myproject SZOFTVERRE KAKUÁCIÓJA (EN 1995:2008 e ETA-11/0030) = 8,0 mm f h,1,k = 16,70 N/mm 2 f h,2,k = 16,70 N/mm 2 β = 1,00 M y,k = 20057,5 Nmm R ax,rk = min {menetkiszakadási ellenállás ; fejbehatolási ellenállás} = min {R ax,rk ; R head,rk } = 4,05 kn R ax,rk / 4 = 1,01 kn (kábel hatás) R v,rk = 3,67 kn EN 1995:2008 k mod = 0,9 γ m = 1,3 R v,rd = 2,54 kn > 1,89 kn OK Italia - NTC 2008 k mod = 0,9 γ m = 1,5 R v,rd = 2,20 kn > 1,89 kn OK TBS 53

28 HTS Süllyesztett fejű végig menetes csavar Szénacél fehér horganyzással CSOMAGOÁS Doboz+BIT ASSÚ MENETEMEKEDÉS assú menetemelkedés a maximális csavarozási pontossághoz forgácslapon is VÉGIGMENET Teljes menet (a hosszúság 85 %-a) sima fej alatti résszel a maximális illesztési eredményért KÖRNYEZETBARÁT Három vegyértékű króm bevonattal Cr 3 +, a Cr 6 hat vegyértékű króm helyett AKAMAZÁSI TERÜETEK Kötések, erősítések és rögzítések tömör fához, ragasztott fához, X-amhoz, V-hez, faalapú panelekhez. 1. és 2. szervizosztály 54 HTS

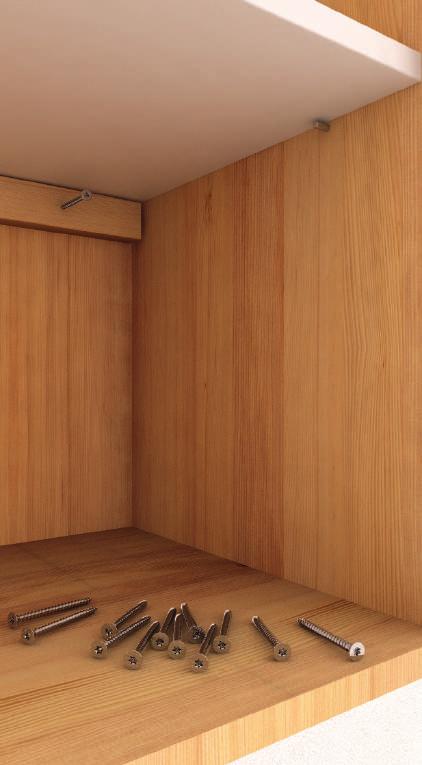

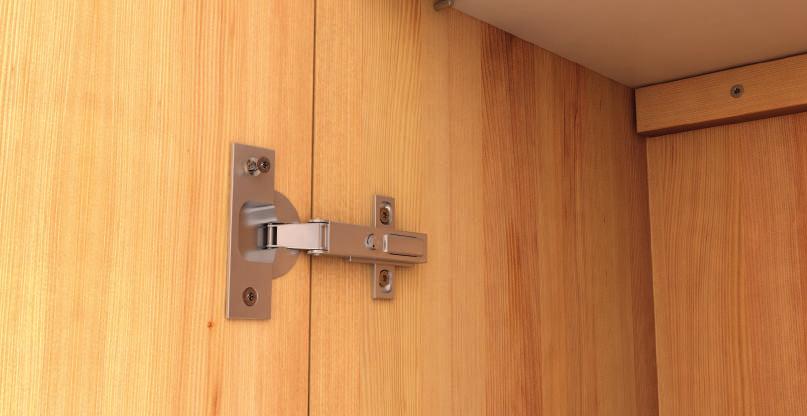

29 FÉM FORGÓPÁNTOK A teljes menet és a fej speciális geometriája ideálisak bútorkészítésnél a forgópántok rögzítésére PRECÍZ PÁROSÍTÁS A csökkentett hosszúságú végig menet (85%) és a lassú menetemelkedés ideálisak a kis vastagságú panelek rögzítésére Választék ideálisak szimpla bittel való alkalmazásra, könnyen kicserélhetőek a bittartóban, (két TX méret a teljes választékhoz) a behajtás kényelméhez és maximális precizitásához. A bemetszés nélküli önmetsző hegy növeli a csavar kezdeti húzását, a végig menet a sima fej alatti résszel lehetővé teszi a rétegek zárását ø3 ø3,5 ø4 ø4,5 ø5 TX10 TX20 HTS 55

30 Kódok és méretek b kód b db/csom. 3 TX10 3,5 TX10 4 TX20 4,5 TX20 5 TX20 HTS HTS HTS HTS HTS HTS HTS HTS HTS HTS HTS HTS HTS HTS HTS HTS HTS HTS HTS HTS HTS HTS HTS HTS HTS HTS HTS HTS HTS HTS Geometria b dk HTS CSAVAR névleges átmérő fej átmérő mag átmérő előfúrás átmérője 3 3,5 4 4,5 5 d K 6,00 7,00 8,00 8,80 9,70 d 2 2,00 2,20 2,50 2,80 3,20 d V 2,0 2,0 2,5 3,0 3,0 d 2 56 HTS

31 Az ács statikája MEGENGEDETT ÉRTÉKEK DIN 1052:1988 NYÍRÁS V adm FA-FA (1) V adm kg 3, kg kg 4, kg kg MENETKISZAKADÁS N adm hosszúság kg 20 kg 24 kg 32 kg 39 kg ,5-23 kg 28 kg 37 kg 44 kg 53 kg 60 kg kg 42 kg 50 kg 60 kg 68 kg 78 kg 86 kg - - 4, kg 68 kg 77 kg 86 kg 97 kg kg 75 kg 85 kg 95 kg 108 kg 128 kg 150 kg FEJ BEHATOÁSA N adm N adm 3 14 kg 3,5 20 kg 4 26 kg 4,5 39 kg 5 47 kg SZÁMÍTÁSI KÉPET - NYÍRÁS DIN :1988 FA-FA V adm = min { 0,4 A ; 1,7 2 } A V adm [kg] MEGJEGYZÉS A megengedett értékek DIN 1052:1988. szerint A megengedett kiszakadási értékek a csavar teljesen fába csavart menetes részére lettek számolva. (1) A megengedett fa-fa nyírási értékek /3 rögzíthető vastagsággal lettek számolva. HTS 57

32 SHS Kis fejű csavar Szénacél fehér horganyzással ÁTHATATAN FEJ 60 -os eltűnő fej a kis vastagságokba való becsavarásért a fa repesztése nélkül NÚTOS TÁBÁK RÖGZÍTÉSE Ideális a lambéria rögzítésnél a fugákban való használatra OPTIMÁIS GEOMETRIA A csökkentett méretű fej és a jó menetemelkedés garantálják a csavarok tökéletes behatolását kis résekbe is repesztés nélkül KIS VASTAGSÁG Ideális lambériák, üveglécek, vagy egyéb kis méretű faelemek rögzítésére Kódok és méretek kód b A db/csom. 3,5 TX10 SHS SHS SHS Also available in stainless steel AISI410 (3.5 x 40 mm) see OUTDOOR chapter A=rögzíthető max. vastagság SHS

33 Az ács statikája MEGENGEDETT ÉRTÉKEK DIN 1052:1988 NYÍRÁS V adm FA-FA V adm 3, kg kg kg MENETKISZAKADÁS N adm hosszúság ,5 35 kg 46 kg 60 kg FEJ BEHATOÁSA N adm CSAVAR N adm 3,5 17 kg MEGJEGYZÉS A megengedett értékek DIN 1052:1988. szerint. A megengedett kiszakadási értékek a csavar teljesen fába csavart menetes részére lettek számolva. Geometria SHS CSAVAR d k névleges átmérő d ,50 fej átmérő d K 5,75 b SHS 59

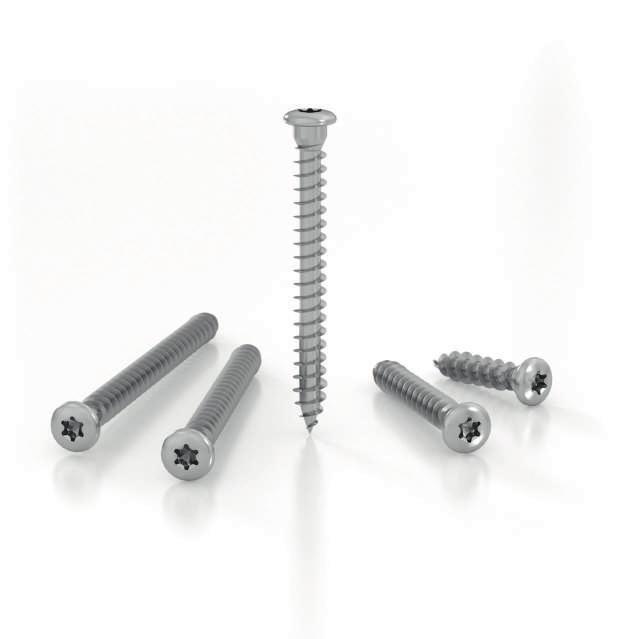

34 BS Kerekfejű, fej alatt hengeres csavar Szénacél fehér horganyzással ETA 11/0030 SPECIÁIS FEJ Kerek fej henegers fej alatti résszel, ideális fém elemek rögzítésére TEJES MENET A teljes menet lehetővé teszi a sokoldalú és hatékony rögzítést ESZTÉTIKUM A lekerekített fej lehetővé teszi látható rögzítések készítését, kellemes esztétikai hatással, akár fémlemezen, akár közvetlenül a fán FÉMEMEZEK A fej geometriája fémlemezek és szögvasak rögzítésére lett kialakítva, a fej alatti hengeres rész őlyan hatást gyakorol mely javítja a kötés statikai teljesítményét Kódok és méretek kód b db/csom. 5 TX20 PF PF PF PF PF b BS

35 Az ács statikája MEGENGEDETT ÉRTÉKEK DIN 1052:1988 NYÍRÁS V adm ACÉ-FA V adm kg FA-FA (1) V adm kg MENETKISZAKADÁS N adm hosszúság kg 90 kg 115 kg 140 kg 165 kg SZÁMÍTÁSI KÉPET - NYÍRÁS DIN :1988 FA-FA V adm = min { 0,4 A ; 1,7 2 } A V adm [kg] ACÉ-FA V adm = 1,25 1,7 2 V adm [kg] MEGJEGYZÉS A megengedett értékek DIN 1052:1988. szerint. A megengedett kiszakadási értékek a csavar teljesen fába csavart menetes részére lettek számolva. (1) A fa-fa megengedett nyíróellenállási értékek 20 mm rögzíthető vastagságot feltételezve lettek kiszámolva. BS 61

36 Geometria és minimum távolságok GEOMETRIA ÉS MECHANIKAI JEEMZŐK t 1 b d uk BS CSAVAROK dk névleges átmérő 5 fej átmérő d K 7,80 mag átmérő d 2 3,00 fej alatti átmérő d UK 4,90 fej vastagsága t 1 2,40 előfúrás átmérője d V 3,0 d 2 rugalmasság elvesztésének jellemző pillanata húzószilárdság jellemző paramétere fejbehatolás jellemző paramétere jellemző húzószilárdság M y,k [Nmm] 5417,2 f ax,k [N/mm 2 ] 11,7 f head,k [N/mm 2 ] 10,5 f tens,k 7,9 NYÍRÁSNAK KITETT CSAVAROK MINIMUM TÁVOSÁGA ACÉ-FA erő és rost közötti szög α = 0 erő és rost közötti szög α = 90 CSAVAROK EŐFÚRÁSSA BECSAVARVA 5 5 a a a 3,t a 3,c a 4,t a 4,c CSAVAROK EŐFÚRÁS NÉKÜ BECSAVARVA 5 5 a a a 3,t a 3,c a 4,t a 4,c rostirányzat mértékegység terhelt végpont -90 < α < 90 tehermentesített végpont 90 < α < 270 terhelt perem 0 < α < 180 tehermentesített perem 180 < α < 360 a 1 a 1 a 2 a 2 a 1 a 1 a 2 a 2 a 3,t a 3,c a 4,t a 4,c MEGJEGYZÉS A minimum távolságok EN 1995:2008 szerint ETA-11/0030.-nak megfelelően, a faelemek ρ k 420 kg/m 3 sűrűséggel számolva. Fa-fa kötésnél a minimum távolságokat (a 1, a 2 ) 1,5-ös együtthatóval meg kell szorozni. 62 BS

37 A tervező statikája JEEMZŐ ÉRTÉKEK EN 1995:2008 NYÍRÁS ACÉ-FA (1) geometria s PATE b 5 b S PATE = 1,5 mm S PATE = 2 mm S PATE = 2,5 mm R V,k S PATE = 3 mm S PATE = 4 mm S PATE = 5 mm S PATE = 6 mm ,90 0,88 0,87 0,98 1,23 1,47 1, ,48 1,46 1,44 1,58 1,88 2,15 2, ,86 1,85 1,83 1,92 2,12 2,35 2, ,05 2,05 2,05 2,15 2,34 2,52 2, ,20 2,20 2,20 2,30 2,50 2,68 2,66 NYÍRÁS FA-FA HÚZÁS geometria menetkiszakadás (2) b A 5 b A R V,k R ax,k , ,00 2, ,10 2, ,23 3, ,34 4,12 AAPEVEK A jellemző értékek EN 1995:2008 szerint ETA-11/0030.-nak megfelelően. A terv értékek a jellemző értékekből származnak az alábbiak szerint: Az γ m és k mod együtthatókat a számításhoz használt érvényben lévő szabályzat szerint kell venni A mechanikai ellenállási értékekre és a csavarok geometriájára hivatkozás az ETA-11/0030. szerint A kalkulációs fázisban a faelemek ρ k = 380 kg/m 3 térfogatsűrűséggel lett számolva A faelemek és az acéllemezek méretezését és ellenőrzését külön kell elvégezni. A jellemző nyíróellenállások előfúrásnélkül behelyezett csavarokra vonatkoznak, előfúrással behelyezett csavarok esetén nagyobb ellenállási értékek nyerhetők. MEGJEGYZÉS (1) A jellemző nyíróellenállások a lemezekkre vastagság = S PATE, vékony lemezt figyelembe véve (S PATE 0,5 ), közepest (0,5 < S PATE < ) vagy vastagot (S PATE ). (2) A menet tengelyirányú extrakciós ellenállása a csatlakozó és a rostok között 90 szöget feltételezve lett figyelembe véve, b bevezetési hosszal. BS 63

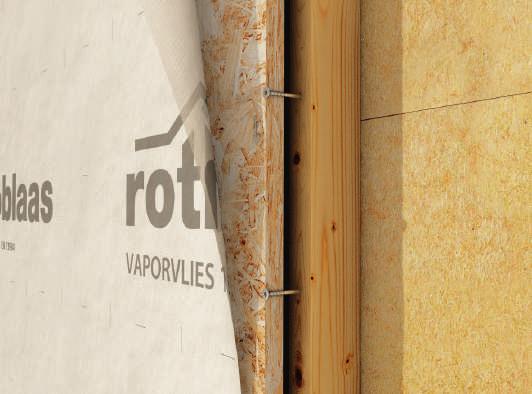

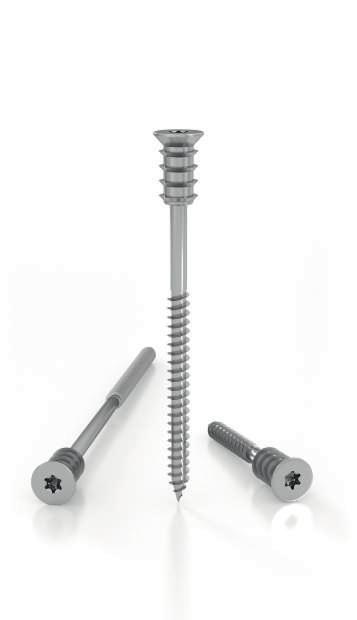

38 DRS Fa/fa távtartó csavar Szénacél fehér horganyzással DIFFERENCIÁT DUPA MENET Fej alatti menet olyan geometriával kifejlesztve, hogy a rögzítendő részek között távolságot hozzon létre és szabályozza azt ÖNMETSZŐ HEGY Önmetsző hegy speciális geometriával, hogy elkerüljük az elemek repedését SZEŐZŐ HOMOKZAT A differenciált dupla menet ideális a homlokzati lécek pozíciójának szabályozására és a korrekt függőlegesség létrehozására, alkalmas panelek szintezésére, lécezéshez, álmennyezethez, padlókhoz GYORSASÁG ÉS PRECIZITÁS A fa vastagságok távolságtartási lehetőségének köszönhetően lehetőség van sokolalú rögzítések gyors és precíz kivitelezésére, közbenső elem használata nékül Kódok és méretek kód b db/csom. 6 TX30 DRS660S DRS680S DRS6100S DRS6120S DRS6145S közbenső vagy hosszabb méretek megrendelésre 64 DRS

39 Geometria b 1 b dk DRS CSAVAR d 3 névleges átmérő 6 fej átmérő d K 12,00 d s mag átmérő d 2 3,90 szár átmérő d s 4,35 fej alatti menet átmérője d 3 6,80 fej hossza+gyűrűk b 1 21,0 d 2 Beépítés Úgy válasszuk ki a csavar hosszúságát, hogy a menet teljesen be legyen hajtva a fába. DRS csavarok pozicionálása. Úgy rögzítsük a léceket a csavarral, hogy a fej egy vonalban legyen a fa elemmel. lazítsuk meg a csavart a kívánt távolságnak megfelelően. szabáyozzuk analóg módon a többi csavarokat hogy szintbe hozzuk a szerkezetet. DRS 65

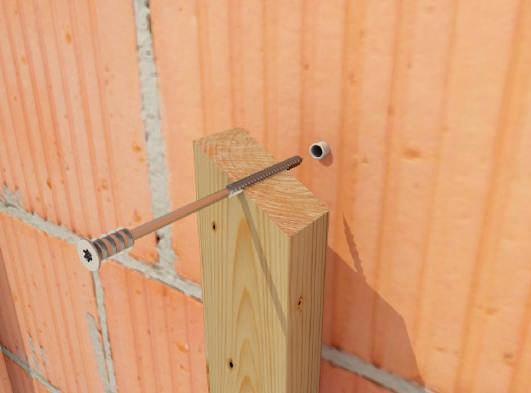

40 DRT Távtartó csavar fa/téglafal Szénacél fehér horganyzással DIFFERENCIÁT DUPA MENET Fej alatti menet olyan geometriával kifejlesztve, hogy a rögzítendő részek között távolságot hozzon létre és szabályozza azt RÖGZÍTÉS TÉGAFAHOZ Nagyobb fej alatti átmérő ami lehetővé teszi a téglafalhoz való rögzítést műanyag dübel segítségével GYORSASÁG ÉS PRECIZITÁS A fa vastagságok távolságtartási lehetőségének köszönhetően lehetőség van sokolalú rögzítések gyors és precíz kivitelezésére, közbenső elem használata nékül; beton vagy tégla alap esetén szükséges műanyag dübel használata SZINTEZÉS ÉS SZABÁYOZÁS A differenciált dupla menet ideális a faelemek pozíciójának szabályozására a téglafalazaton (műanyag dübel segítségével) és a korrekt függőlegesség létrehozására, alkalmas panelek szintezésére, lécezéshez, álmennyezethez, padlókhoz kódok és méretek kód b db/csom. 6 TX30 DRT DRT DRT DRT közbenső vagy hosszabb méretek megrendelésre d 0 kód megnevezés db/csom. 8 FE NDK műanyag dübel betonhoz vagy téglafalhoz való rögzítéskor használjuk az NDK dübeleket DRT

41 ÁCSOAT SZERKEZETEK KÜSŐ FA/FÉM Geometria dk b1 d3 ds b d2 d1 DRT CSAVAR névleges átmérő fej átmérő mag átmérő szár átmérő fej alatti menet átmérője beton/téglafal furat átmérő fej hossza+gyűrűk d1 dk d2 ds d3 dv b1 6 12,50 3,90 4,35 9,90 8,0 22,0 Installáció Úgy válasszuk ki a csavar hosszúságát, hogy a menet teljesen be legyen hajtva a betonba/téglafalba fúrjunk elő az elemen dv= 8,0 mm. Tegyük be az NDK dübelt az elembe. helyezzük be a DRT csavart. rögzítsük a lécet oly módon a csavarokkal hogy a fej szintbe legyen a faelemmel. lazítsuk meg a csavart a kívánt távolságnak megfelelően. szabáyozzuk analóg módon a többi csavart hogy szintbe hozzuk a szerkezetet. DRT 67

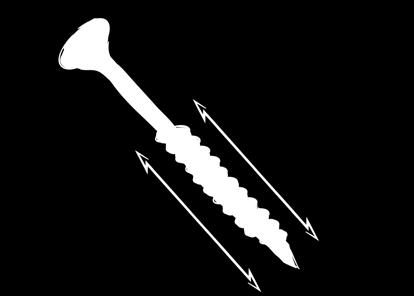

42 SCH Süllyesztett fejű csavar Szénacél sárga horganyzással ETA 11/0030 NAGYOBB MENET Hosszabb menet (60%) a kötés jó zárásáért és a sokoldalú felhasználhatóságért NAGY TEJESÍTMÉNYŰ ACÉ nagy ellenállású és rugalmasságú acél (f y,k = 1000 N/mm 2 ) SPECIÁIS MENET Aszimmetrikus esernyős menet a fába való hatékonyabb behatolásért SÁRGA HORGANYZÁS sárga bevonat hogy azonosuljon a fa színével AKAMAZÁSI TERÜETEK Kötések, erősítések és rögzítések tömör fához, ragasztott fához, X-amhoz, V-hez, faalapú panelekhez. 1. és 2. szervizosztály 68 SCH

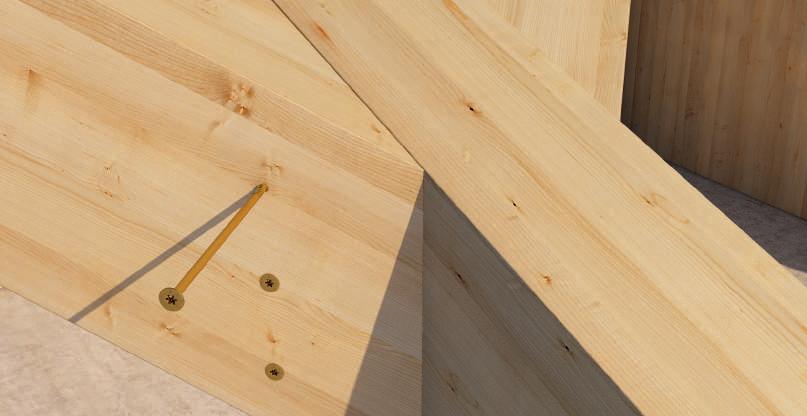

43 SOKODAÚ RÖGZÍTÉS A menet megnövelt hosszúsága magában hordozza a kisebb rögzíthető felületeket tehát kibővül a lehetséges megoldások lehetősége REJTETT RÖGZÍTÉS A sárga bevonat segítségével a rögzítés alig látható mivel a fej illeszkedik a fa színéhez Választék A 4,0 és 5,0 mm átmérő közötti csavaroknak ahol a hosszúság kisebb vagy egyenlő mint 50 mm bemetszés nélküi önmetsző hegyük van ami növeli a húzási kapacitását és tartását a csavaroknak. A 6 mm átmérőnél nagyobb csavaroknak bemetszett önmetsző hegyük van, amivel elkerülhető a fa repedése ø4 TX20 ø4,5 TX20 ø5 TX25 ø6 TX30 ø8 TX40 SCH 69

44 Kódok és méretek kód b A db/csom. b A 4 TX20 4,5 TX20 5 TX25 6 TX30 8 TX40 SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH ESZTERGÁT AÁTÉT D2 kód SCH D2 db/csom. SUS SUS SCH

45 Az ács statikája MEGENGEDETT ÉRTÉKEK DIN 1052:1988 NYÍRÁS V adm FA-FA V adm kg 4, kg kg kg kg MENETKISZAKADÁS N adm hosszúság kg 60 kg 70 kg 80 kg ,5-68 kg 79 kg 90 kg kg 88 kg 100 kg 125 kg 138 kg 150 kg 150 kg kg 165 kg 180 kg 225 kg 240 kg 270 kg 300 kg 300 kg kg 360 kg 360 kg 400 kg 400 kg FEJBEHATOÁS N adm N adm 4 26 kg 4,5 41 kg 5 50 kg 6 72 kg kg SZÁMÍTÁSI KÉPET - NYÍRÁS DIN :1988 FA-FA V adm = min { 0,4 A ; 1,7 d 2 1 } A V adm [kg] fa-fa PÉDA SCH 6 x 120 mm = 6 mm A = 45 mm V adm = min { 0,4 A ; 1,7 2 } V adm = min { 0, ; 1,7 6 2 } = min { 108 ; 61 } = 61 kg MEGJEGYZÉS A megengedett értékek DIN 1052:1988. szerint A megengedett kiszakadási értékek a csavar teljesen fába csavart menetes részére lettek számolva. SCH 71

46 Geometria és minimum távolságok GEOMETRIA ÉS MECHANIKAI JEEMZŐK b 90 d ds k t 1 s d 2 SCH CSAVAROK névleges átmérő fej átmérő mag átmérő szár átmérő fej vastagsága előfúrás átmérője rugalmasság elvesztésének jellemző pillanata húzószilárdság jellemző paramétere fejbehatolás jellemző paramétere jellemző húzószilárdság 4 4, d K 8,00 9,00 10,00 12,00 14,50 d 2 2,55 2,80 3,40 3,95 5,40 d S 2,75 3,15 3,65 4,30 5,80 t 1 2,80 2,80 3,10 4,50 4,50 d V 2,5 3,0 3,0 4,0 5,0 M y,k [Nmm] 3032,6 4119,1 5417,2 9493, ,5 f ax,k [N/mm 2 ] 11,7 11,7 11,7 11,7 11,7 f head,k [N/mm 2 ] 10,5 10,5 10,5 10,5 10,5 f tens,k 5,0 6,4 7,9 11,3 20,1 d s D1 D2 SUS ESZTERGÁT AÁTÉT alátét csavarok belső átmérő külső átmérő vastagság SUS6 SUS8 SCH Ø6 SCH Ø8 D1 7,5 8,5 D2 20,0 25,0 S 4,0 5,0 NYÍRÁSNAK KITETT CSAVAROK MINIMUM TÁVOSÁGA ACÉ-FA erő és rost közötti szög α = 0 erő és rost közötti szög α = 90 CSAVAROK EŐFÚRÁSSA BECSAVARVA 4 4, , a a a 3,t a 3,c a 4,t a 4,c CSAVAROK EŐFÚRÁS NÉKÜ BECSAVARVA 4 4, , a a a 3,t a 3,c a 4,t a 4,c rostirányzat mértékegység terhelt végpont -90 < α < 90 tehermentesített végpont 90 < α < 270 terhelt perem 0 < α < 180 tehermentesített perem 180 < α < 360 a 1 a 1 a 2 a 2 a 1 a 1 a 2 a 2 a 3,t a 3,c a 4,t a 4,c MEGJEGYZÉS A minimum távolságok EN 1995:2008 szerint ETA-11/0030.-nak megfelelően, a faelemek ρ k 420 kg/m 3 sűrűséggel számolva. OSB-fa kötésnél a minimum távolságok (a 1, a 2 ) megszorozhatók 0,85 együtthatóval. Acél-fa kötésnél a minimum távolságok (a 1, a 2 ) megszorozhatók 0,7 együtthatóval. 72 SCH

47 A tervező statikája JEEMZŐ ÉRTÉKEK EN 1995:2008 NYÍRÁS HÚZÁS geometria fa-fa menetkiszakadás (1) fejbehatolás (2) A b 4 4, b A R V,k R ax,k R head,k ,82 1,20 0, ,90 1,50 0, ,99 1,75 0, ,99 2,00 0, ,95 1,69 0, ,05 1,69 0, ,17 1,97 0, ,21 2,25 0, ,21 1,87 1, ,34 2,19 1, ,45 2,50 1, ,45 3,12 1, ,45 3,44 1, ,45 3,75 1, ,45 3,75 1, ,86 3,75 1, ,01 4,12 1, ,06 4,50 1, ,06 5,62 1, ,06 6,00 1, ,06 6,00 1, ,06 6,75 1, ,06 7,50 1, ,06 7,50 1, ,06 7,50 1, ,06 7,50 1, ,06 7,50 1, ,06 7,50 1, ,06 7,50 1, ,25 8,00 2, ,25 9,00 2, ,25 9,00 2, ,25 10,00 2, ,25 10,00 2, ,25 10,00 2, ,25 10,00 2, ,25 10,00 2, ,25 10,00 2, ,25 10,00 2, ,25 10,00 2, ,25 10,00 2, ,25 10,00 2, ,25 10,00 2,36 AAPEVEK A jellemző értékek EN 1995:2008 szerint ETA-11/0030.-nak megfelelően. A terv értékek a jellemző értékekből származnak az alábbiak szerint: Az γ m és k mod együtthatókat a számításhoz használt érvényben lévő szabályzat szerint kell venni. A mechanikai ellenállási értékekre és a csavarok geometriájára hivatkozás az ETA- 11/0030. szerint. A kalkulációs fázisban a faelemek ρ k = 380 kg/m 3 térfogatsűrűséggel lett számolva. A megengedett értékek a csavar teljesen fába csavart menetes részére lettek számolva. A faelemek és az acéllemezek méretezését és ellenőrzését külön kell elvégezni. A jellemző nyíróellenállások előfúrásnélkül behelyezett csavarokra vonatkoznak, előfúrással behelyezett csavarok esetén nagyobb ellenállási értékek nyerhetők. MEGJEGYZÉS (1) A menet tengelyirányú extrakciós ellenállása a csatlakozó és a rostok között 90 szöget feltételezve lett figyelembe véve, b bevezetési hosszal. (2) A fej behatolásának tengelyirányú ellenállása a faelemen lett értékelve. SCH 73

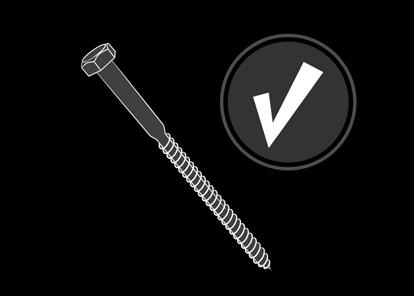

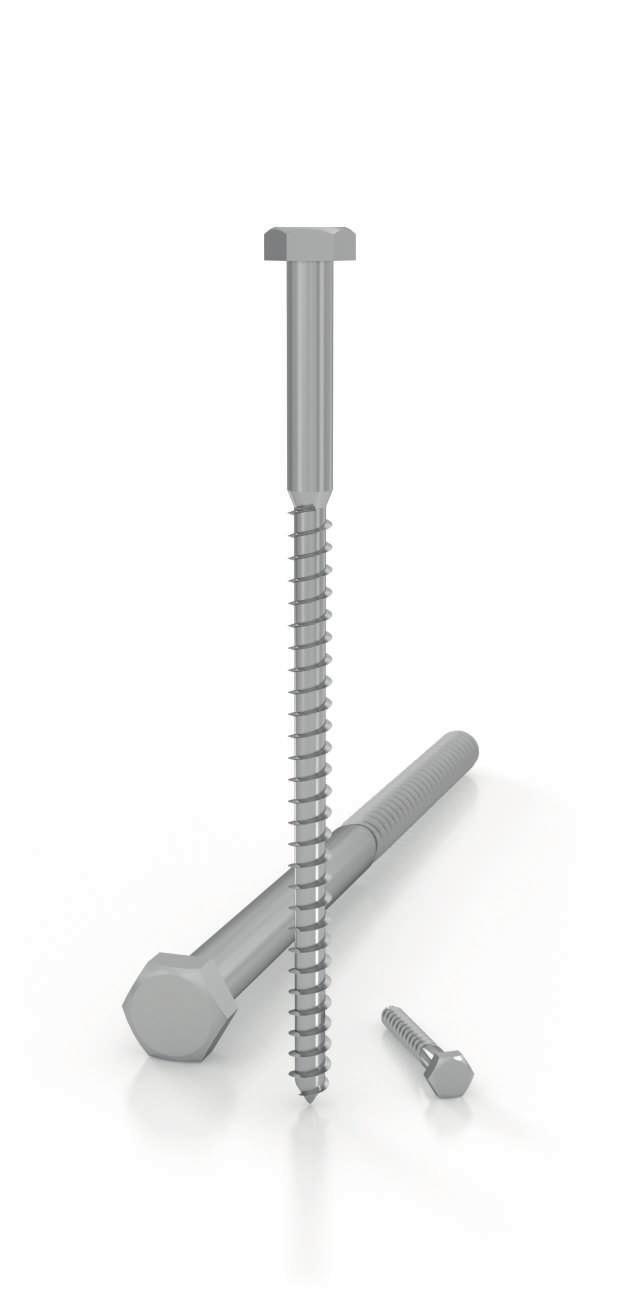

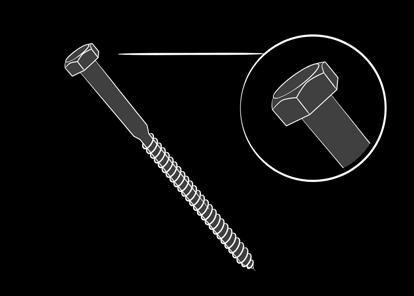

48 KOP DIN571 rögzítőcsavar szénacél fehér horganyzással és A2 inoxacélból EN14592 CE JEÖÉS Csavarok CE jelöléssel EN14592 szerint HATSZÖGETŰ FEJ Alkalmas acél-fa alkalmazásoknál a lemezeken való használatra, a hatszögletű fejnek köszönhetően KÖRNYEZETBARÁT Három vegyértékű króm bevonattal Cr 3 +, a Cr 6 hat vegyértékű króm helyett KÜTÉRI VERZIÓ AISI304/A2 Inoxacél verzióban is kültéri használathoz (3 szervizosztály) AKAMAZÁSI TERÜETEK Kötések, erősítések és rögzítések tömör fához, ragasztott fához, X-amhoz, V-hez, faalapú panelekhez. 1. és 2. szervizosztály 74 KOP

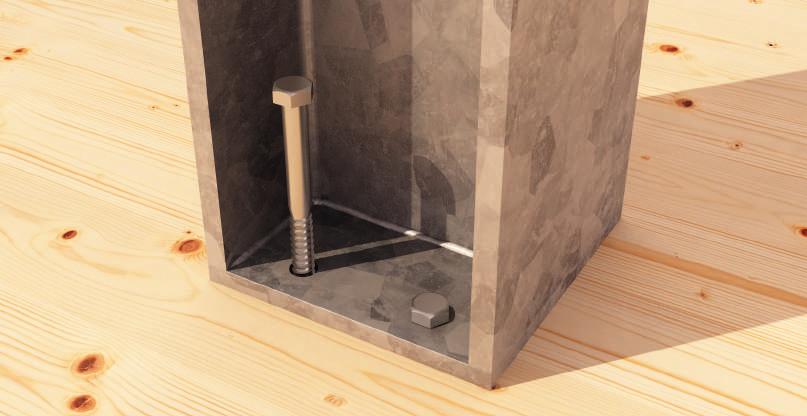

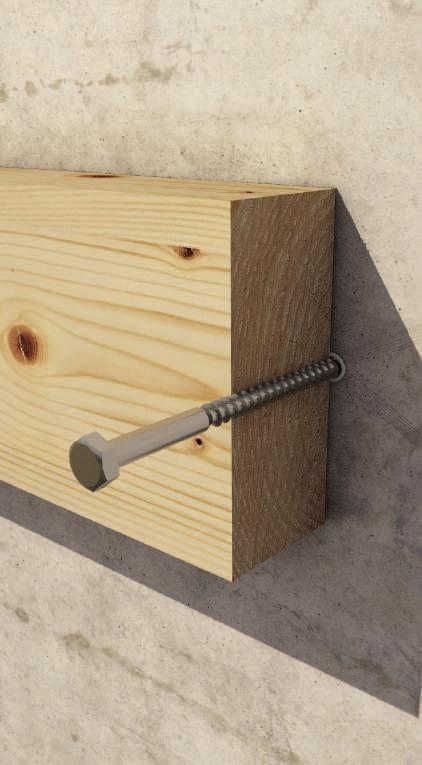

49 NAGY ÁTMÉRŐK A rögzítőcsavar egy facsavar mely 16 mm átmérőig kapható speciális alkalmazásokhoz SOKODAÚ RÖGZÍTÉS a fához való menet (mely előfúrást igényel) alkalmas műanyag dübellel való kombinált alkalmazásra betonhoz vagy téglafalhoz való rögzítés esetén Választék A szénacél verzió 6,0-16,0 mm átmérőig, az A2 inoxacél verzió 8,0-12,0 mm átmérőig áll rendelkezésre ø6 CH10 ø8 CH13 ø10 CH17 ø12 CH19 ø16 CH24 KOP 75

50 Kódok és méretek SZÉNACÉ FEHÉR HORGANYZÁSSA b kód db/csom. kód db/csom. 6 CH10 8 CH13 10 CH17 12 CH19 KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP a 6 mm átmérőjű csavarok nem rendelkeznek CE jelöléssel 16 CH24 KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP KOP

51 Kódok és méretek AISI304/A2 INOXACÉ b kód db/csom. 8 CH13 10 CH17 12 CH19 AI AI AI AI AI AI AI AI AI AI AI AI AI AI AI AI AI AI AI AI AI AI AI AI AI AI AI AI AI AI AI AI AI az inoxacél csavarok nem rendelkeznek CE jelöléssel KOP 77

52 Az ács statikája MEGENGEDETT ÉRTÉKEK DIN 1052:1988 NYÍRÁS V adm FA-FA ACÉ-FA V adm V adm kg kg kg kg kg kg kg kg MENETKISZAKADÁS N adm hosszúság kg 86 kg 101 kg 115 kg kg 173 kg 202 kg kg kg 108 kg kg kg 216 kg 252 kg 270 kg 288 kg kg 130 kg 151 kg 173 kg 194 kg 216 kg 259 kg 302 kg 324 kg 346 kg kg kg 346 kg 403 kg 432 kg 461 kg hosszúság kg 288 kg kg 360 kg 396 kg 432 kg 468 kg 504 kg 540 kg kg 432 kg 475 kg 518 kg 562 kg 605 kg 648 kg 691 kg 702 kg 702 kg kg 576 kg 634 kg 691 kg 749 kg 806 kg 864 kg 922 kg 979 kg 984 kg FEJBEHATOÁS N adm N adm 8 29 kg kg kg kg SZÁMÍTÁSI KÉPET - NYÍRÁS DIN :1988 FA-FA V adm = min { 0,4 A ; 1,7 d 2 1 } FA-FA PÉDA KOP 12 x 180 mm A V adm [kg] = 12 mm A = 72 mm ACÉ-FA V adm = 1,25 1,7 d 2 1 V adm [kg] V adm = min { 0,4 A ; 1,7 2 } V adm = min { 0, ; 1, } = min { 346 ; 245 } = 245 kg MEGJEGYZÉS A megengedett értékek DIN 1052:1988. szerint. A megengedett kiszakadási értékek a csavar teljesen fába csavart menetes részére lettek számolva. 78 KOP

53 Geometria és minimum távolságok GEOMETRIA ÉS MECHANIKAI JEEMZŐK k b d s Ch RÖGZÍTŐCSAVAR KOP névleges átmérő Kulcs fej vastagsága mag átmérő szár átmérő előfúrás átmérője- sima rész előfúrás átmérője- menetes rész lunghezza filetto 6 * Ch k 4,00 5,50 7,00 8,00 10,00 d 2 4,20 5,60 7,00 9,00 12,00 d S 6,00 8,00 10,00 12,00 16,00 d V1 6,0 8,0 10,0 12,0 16,0 d V2 4,0 5,5 7,0 8,5 11,0 b 0,6 d 2 rugalmasság elvesztésének jellemző pillanata húzószilárdság jellemző paramétere kapcsolt sűrűség fejbehatolás jellemző paramétere kapcsolt sűrűség jellemző húzószilárdság M y,k [Nmm] , , , ,0 f ax,k [N/mm 2 ] - 12,9 10,6 10,2 10,0 ρ a [kg/m 3 ] f head,k [N/mm 2 ] - 22,8 19,8 16,4 16,5 ρ a [kg/m 3 ] f tens,k - 15,7 23,6 37,3 75,3 * A csavar nem rendelkezik CE jelöléssel. NYÍRÁSNAK KITETT CSAVAROK MINIMUM TÁVOSÁGA ACÉ-FA erő és rost közötti szög α = 0 erő és rost közötti szög α = 90 CSAVAROK EŐFÚRÁSSA BECSAVARVA a a a 3,t a 3,c a 4,t a 4,c rostirányzat mértékegység terhelt végpont -90 < α < 90 tehermentesített végpont 90 < α < 270 terhelt perem 0 < α < 180 tehermentesített perem 180 < α < 360 a 1 a 1 a 2 a 2 a 1 a 1 a 2 a 2 a 3,t a 3,c a 4,t a 4,c MEGJEGYZÉS A minimum távolságok EN 1995:2008 szerint. d > 6 mm csavarnál előfúrás kell (EN 1995:2008). KOP 79

54 A tervező statikája JEEMZŐ ÉRTÉKEK EN 1995:2008 geometria fa-fa α = 0 (1) fa-fa α = 90 (2) NYÍRÁS acél-fa vékony lemez (3) HÚZÁS acél-fa vastag lemez (4) menetkiszakadás (5) fejbehatolás (6) A b b (7) A R V,k R V,k R V,k R V,k R ax,k R head,k ,96 2,23 2,64 3,75 2,78 3, ,28 2,68 3,22 4,38 3,34 3, ,55 2,87 3,51 4,56 3,90 3, ,78 3,01 3,65 4,70 4,45 3, ,96 3,32 3,93 4,98 5,56 3, ,96 3,42 4,20 5,25 6,68 3, ,96 3,42 4,48 5,53 7,79 3, ,96 3,42 4,76 5,81 8,90 3, ,96 3,42 5,04 6,09 10,02 3, ,96 3,42 5,07 6,37 11,13 3, ,48 2,56 3,10 4,65 2,86 5, ,18 3,07 3,79 5,30 3,43 5, ,01 4,01 4,97 6,56 4,57 5, ,78 4,56 5,26 6,84 5,72 5, ,05 4,92 5,54 7,13 6,86 5, ,05 5,19 5,83 7,42 8,00 5, ,05 5,19 5,97 7,56 8,57 5, ,05 5,19 6,12 7,70 9,14 5, ,05 5,19 6,40 7,99 10,29 5, ,05 5,19 6,69 8,27 11,43 5, ,05 5,19 6,97 8,56 12,57 5, ,05 5,19 7,26 8,85 13,72 5, ,05 5,19 7,54 9,13 14,86 5, ,05 5,19 7,66 9,42 16,00 5, ,05 5,19 7,66 9,70 17,15 5, ,01 2,89 3,49 6,10 3,06 5, ,81 3,46 4,28 6,67 3,67 5, ,61 4,04 5,07 7,36 4,28 5, ,42 4,62 5,86 8,12 4,89 5, ,92 5,19 6,66 8,94 5,50 5, ,20 5,63 7,40 9,78 6,12 5, ,82 6,02 7,70 10,13 7,34 5, ,50 6,41 8,01 10,44 8,56 5, ,64 6,62 8,16 10,59 9,17 5, ,64 6,84 8,31 10,74 9,78 5, ,64 7,25 8,62 11,05 11,01 5, ,64 7,25 8,92 11,36 12,23 5,54 S PATE 4 mm S PATE 5 mm S PATE 6 mm ,64 7,25 9,23 11,66 13,45 5, ,64 7,25 9,54 11,97 14,68 5, ,64 7,25 9,84 12,27 15,90 5, ,64 7,25 10,15 12,58 17,12 5, ,64 7,25 10,45 12,88 18,35 5, ,64 7,25 10,76 13,19 19,57 5, * 145 8,64 7,25 10,84 13,27 19,88 5, * 165 8,64 7,25 10,84 13,27 19,88 5, * 185 8,64 7,25 10,84 13,27 19,88 5, * 205 8,64 7,25 10,84 13,27 19,88 5,54 S PATE 8 mm S PATE 10 mm S PATE 12 mm 80 KOP

55 A tervező statikája JEEMZŐ ÉRTÉKEK EN 1995:2008 geometria fa-fa α = 0 (1) fa-fa α = 90 (2) NYÍRÁS acél-fa vékony lemez (3) HÚZÁS acél-fa vastag lemez (4) menetkiszakadás (5) fejbehatolás (6) A b 16 b (7) A R V,k R V,k R V,k R V,k R ax,k R head,k ,49 6,03 6,99 11,17 7,51 8, ,48 7,42 8,93 13,02 9,39 8, ,43 8,46 10,87 15,10 11,26 8, ,18 9,28 12,70 16,59 13,14 8, ,58 9,50 12,93 16,83 14,08 8, ,99 9,72 13,16 17,06 15,02 8, ,86 10,20 13,63 17,53 16,89 8, ,09 10,72 14,10 18,00 18,77 8, ,09 11,26 14,57 18,47 20,65 8, ,09 11,63 15,04 18,94 22,53 8, ,09 11,63 15,51 19,41 24,40 8, ,09 11,63 15,98 19,88 26,28 8, ,09 11,63 16,45 20,35 28,16 8, ,09 11,63 16,92 20,82 30,04 8, ,09 11,63 17,39 21,29 31,91 8, * ,09 11,63 17,43 21,33 32,07 8, * ,09 11,63 17,43 21,33 32,07 8, * ,09 11,63 17,43 21,33 32,07 8,89 S PATE 8 mm S PATE 16 mm AAPEVEK a jellemző értékek EN 1995:2008 szerint ETA-11/0030.-nak megfelelően. A terv értékek a jellemző értékekből származnak az alábbiak szerint: Az γ m és k mod együtthatókat a számításhoz használt érvényben lévő szabályzat szerint kell venni. A kalkulációs fázisban a faelemek ρ k = 350 kg/m 3 térfogatsűrűséggel lett számolva A megengedett értékek a csavar teljesen fába csavart menetes részére lettek számolva. A faelemek és az acéllemezek méretezését és ellenőrzését külön kell elvégezni. A jellemző nyíróellenállások előfúrással behelyezett csavarok esetére vonatkoznak. MEGJEGYZÉS (1) A jellemző nyíróellenállások az erő és a rostok között 0 szöget feltételezve lettek kalkulálva. (2) A jellemző nyíróellenállások az erő és a rostok között 90 szöget feltételezve lettek kalkulálva. (3) A jellemző nyíróellenállások vékony lemezt (S PATE 0,5 ) feltételezve lettek kalkulálva. (4) A jellemző nyíróellenállások vastag lemezt (S PATE ) feltételezve lettek kalkulálva. (5) A menet tengelyirányú extrakciós ellenállása a csatlakozó és a rostok között 90 szöget feltételezve lett figyelembe véve, b bevezetési hosszal. (6) A fej behatolásának tengelyirányú ellenállása a faelemen lett értékelve. Acél-fa kötések esetén általában az acél szakítószilárdsága kötelező a fej leszakadással vagy a fejbehatolással szemben. (7) A kalkulációs fázisban b=0,6 hosszúságú menet lett figyelembe véve, a mretek kivételvel (*). KOP 81

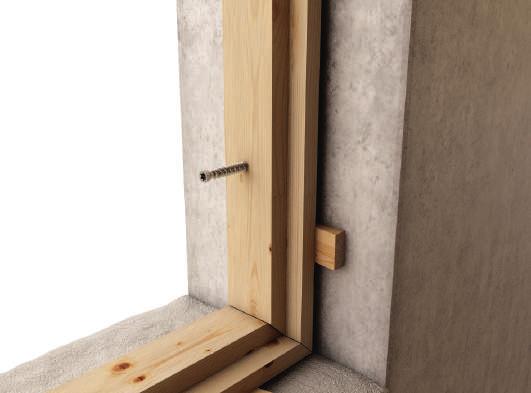

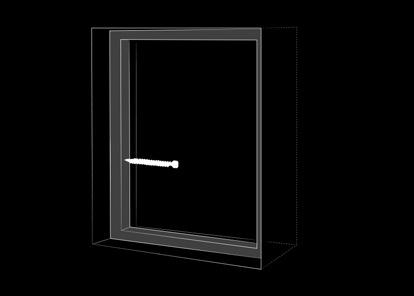

56 MBS Hengeres fejű önmetsző csavar téglafalhoz szénacél fehér horganyzással HI-OW MENET Alkalmas kompakt és féltömör anyagokn vaó rögzítésre, természetes kő, beton, tömör és lyukacsos tégla RÖGZÍTÉSEK FÁBAN A hengeres fejnek köszönhetően ideális fa profilok rögzítésére, közvetlenül a téglafalon NYÍÁSZÁRÓK RÖGZÍTÉSE A HI-OW menet lehetővé teszi a biztos rögzítést a felület szélein is, az alacsony anyagba indukált feszültség miatt; ideális nyílászárókhoz GYORS SZEREÉS Ha ki van fúrva a fal, (kisebb méretű furattal) a csavar létrehozza a helyét közvetlenül a profilon, biztosítva a kívánt távolság megtartását a faltól Kódok és méretek kód db/csom. 7,5 TX30 FE FE FE FE FE FE rendelhető lapos süllyesztett fejjel is, alkalmas PVC és aluminium profilok rögzítésére MBS

57 Geometria d k MBS ÖNMETSZŐ CSAVAR névleges átmérő fejátmérő 7,5 d k 8 INSTAÁCIÓS PARAMÉTEREK előfúrás átmérője téglafal/beton furat átmérője a rögzítendő elemen d 0 6,0 d f 6,2 KISZAKADÁSI EENÁÁS - JAVASOT ÉRTÉKEK felület típusa beton CS blokk tömör tégla lyukas tégla könnyített CS A javasolt kiszakadási értékek 3-as biztonsági együtthatóval lettek kalkulálva h nom,min N 30 1, , , , Installáció d f h nom MAGYARÁZAT d 0 = előfúrás átmérője beton/falazat h nom = névleges rögzítési mélység d f = furat átmérője a rögzítendő elemen d o MBS 83

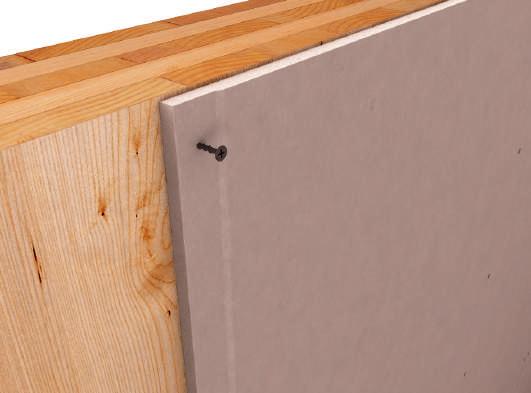

58 DWS gipszkartoncsavar foszfátolt szénacél OPTIMÁIS GEOMETRIA Trombita fej és foszfátolt acél, ideális gipszkarton táblák rögzítésére VÉGIGMENET Végigmenetes csavar, ideális fa szerkezethez való rögzítésre HŐ-ÉS HANGSZIGETEÉS Ideális hang-és hőszigetelők gyors és biztonságos rögzítésére FA ASZERKEZET Ideális gipszkarton táblák rögzítésére fa alszerkezethez Kódok és méretek kód leírás db/csom. 3,5 PH2 4,2 PH2 FE FE FE FE fa alszerkezet 1000 FE fa alszerkezet DWS

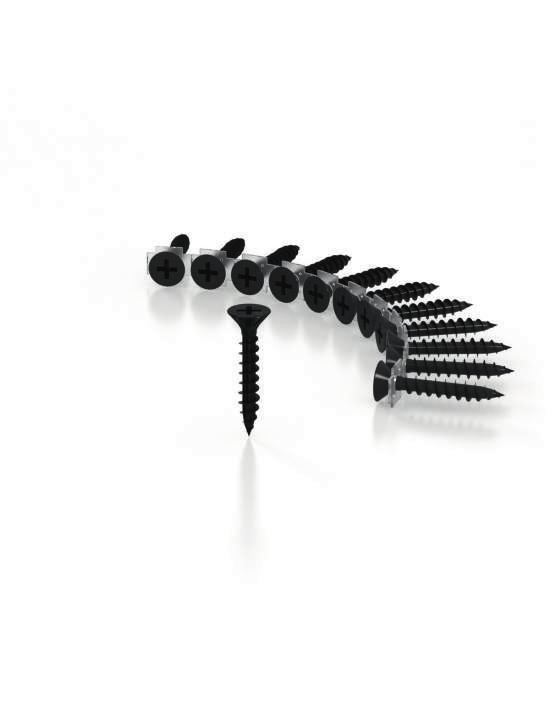

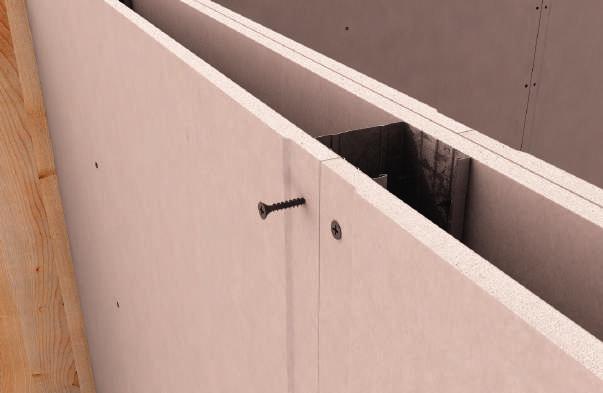

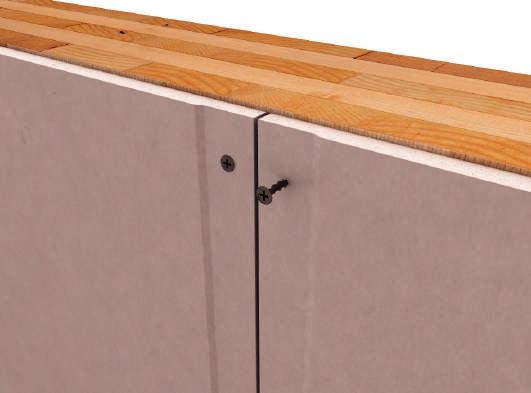

59 HZD DWS gipszkarton csavar szalagozva foszfátolt szénacél OPTIMÁIS GEOMETRIA Trombita fej és foszfátolt acél, ideális gipszkarton és gipszrost táblák rögzítésére SZAAGOZOTT VERZIÓ Műanyag pántolással a szériás gyors és precíz rögzítéshez FA ASZERKEZET Végigmenetes csavar erős emelkedéssel, ideális gipszkarton vagy gipszrost táblák rögzítésére fa alszerkezethez EMEZ ASZERKEZET A finom léptékű menetemelkedés ideális gipszkarton vagy gipszrost táblák rögzítésére lemez alszerkezethez (max. 0,75 mm) Kódok és méretek kód leírás db/csom. 3,9 PH2 3,9 PH2 3,9 PH2 HH HH fa alszerkezet 1000 HH HH HH lemez alszerkezet (max. 0,75 mm) 1000 HH HH HH gipszrost fa vagy lemez alszerkezeten (max. 0,75 mm) 1000 HZD 85

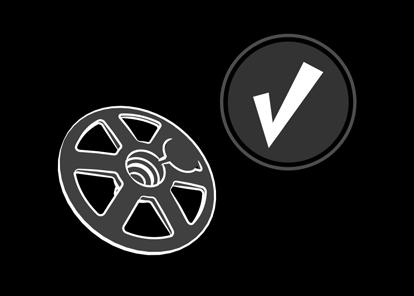

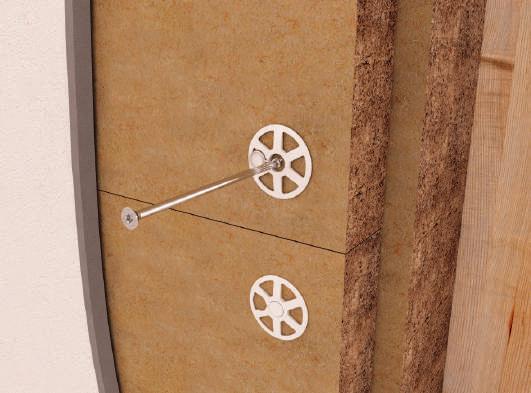

60 THERMOWASHER Rozetta szigetelőanyag fához rögzítéséhez Propilén rendszer ANTI HŐHÍD Beépített lyukfedő dugó a hőhidak kiküszöbölésére; tágas üregek a vakolat megfelelő tapadásához BIZTONSÁG Rendelkezik egy biztonsági rendszerrel ami megakadályozza a csavar kicsavarodását, CE jelöléssell rendelkező HBS csavarokkal használva CE RÖGZÍTÉS HBS TÍPUSÚ CSAVAROKKA A Thermowashert ETA szerinti CE jelöléssel rendelkező csavarokkal kell használni, ideális HBS Ø 6 vagy Ø 8 csavarokkal a szigetelőanyag vastagságának megfelelő hosszúságban, javasolt méretek HBS 6x140-től HBS 8x500-ig Kódok és méretek kód d VITE a x b x c db/csom. D / 8 65 x 4 x UNIVERZÁIS RÖGZÍTÉS A propilén rozetta Ø 65kompatibilis a Ø 6 e Ø 8 csavarokkal, alkalmas bármilyen típusú szigetelőhöz és bármilyen rögzítendő vastagsághoz, min. 30 mm -től max. 420 mm-ig. A megfelelő felhelyezésért kövessük a szigetelőanyag gyártó használati utasítását 86 THERMOWASHER

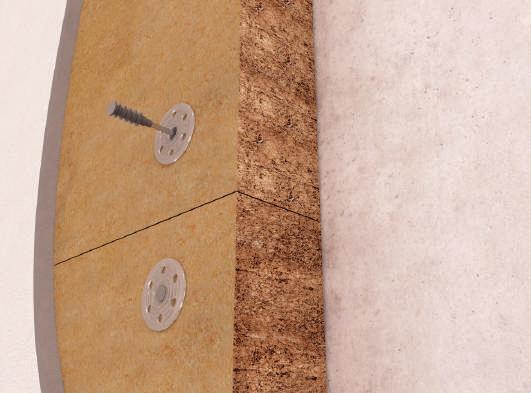

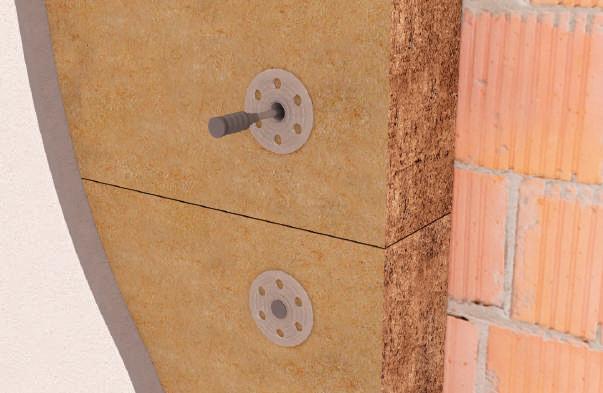

61 ISUFIX Dübel szigetelőanyag falhoz rögzítésére PVC rendszer szénacél szöggel ETA 05/0267 DUPA KITERJEDÉS Ø8 PVC dübel dupla kiterjedéssel, előreszerelt acél szöggel a betonhoz és falhoz való rögzítéshez CE JEÖÉS CE jelöléssel rendelkező dübel ETA szerint tanúsított ellenállási értékekkel GYORS RÖGZÍTÉS Az előreszerelt acélszöges dupla kiterjedés lehetővé teszi a gyors és sokoldaalú szerelést betonon és falon SOKODAÚ RÖGZÍTÉS A dübel rendelhető különböző méretekben a különböző vastagságú szigetelőkhöz, használható a kiegészítő D78414 rozettával a lágy szigetelőkhöz, az alkalmazás módja és a tanúsított és javasolt elhelyezési módok a vonatkozó ETA dokumentumon Kódok és méretek kód d FORO d TESTA A db/csom. D D D kód d TESTA leírás db/csom. D kiegészítő rozetta lágy szigetelőhöz 250 A=rögzíthető max. vastagság ISUFIX 87
