2 GEOMETRIA Hegy, menet, és a fej határozzák meg a csavar geometriáját, részek összessége ahol a részletek adják a teljesítménybeli különbséget. A ROTHOBLAAS ÖNMETSZŐ CSAVAROK A műszaki és geometriai részletek biztosítják a minőséget és a teljesítményt. 1. ÖNMETSZŐ HEGY: az önmetsző hegyet egy kihegyesített és éles (ún. sharp ) geometria jellemez dugóhúzós menettel, mely garantálja a gyors és hatékony kezdeti teljesítményt. 2. BEMETSZÉS: az 50 mm-nél hosszabb csavaroknál az önmetsző hegy rendelkezik egy hátsó bemetszéssel mely elősegíti a rostok zúzását a becsavarás fázisában, és csökkenti a fa repedésének kockázatát. A bemetszés megfelelő elhelyezése alapvető fontosságú a hegy optimális fúrási és megfogási kapacitásának biztosításához. 3. MENET: a menet léptéke az átmérő alapján van kalibrálva, a gyors emelkedésű menet ideális a hosszú csavaroknál, hogy lecsökkentsük a behajtási időt, míg a lassú emelkedésú menet ideális a kis csavaroknál hogy garantálják a precíz behajtást a végén is. 4. MARÓ: a meró geometriája úgy lett kialakítva, hogy kitágítsa a fa rostjait, és a keletkező forgácsot kihordja a csavar behajtása során. A maró alakítja ki a helyet a szárnak, és csökkenti a csavar felmelegedését. 5. SZÁR: egy speciális viaszréteg fedi a szárat mely 30 %-ban csökkenti a súrlódást a becsavarozás során. 6. FEJ ALATTI RÉSZ: a süllyesztők (ún. bordák ) nagyon éles formájúak hogy összeroncsolják a furatból kijövő forgácsot a fa fúrása során. 7. FEJ: a fejbe vésett név és hosszúság jelentik a garanciát a nyomonkövetéshez, és lehetővé teszik a csavar azonosítását és ellenőrzését a helyszíni szerelésen is. 28

sharp ) geometria jellemez dugóhúzós menettel, mely garantálja a gyors és hatékony kezdeti teljesítményt. 2.

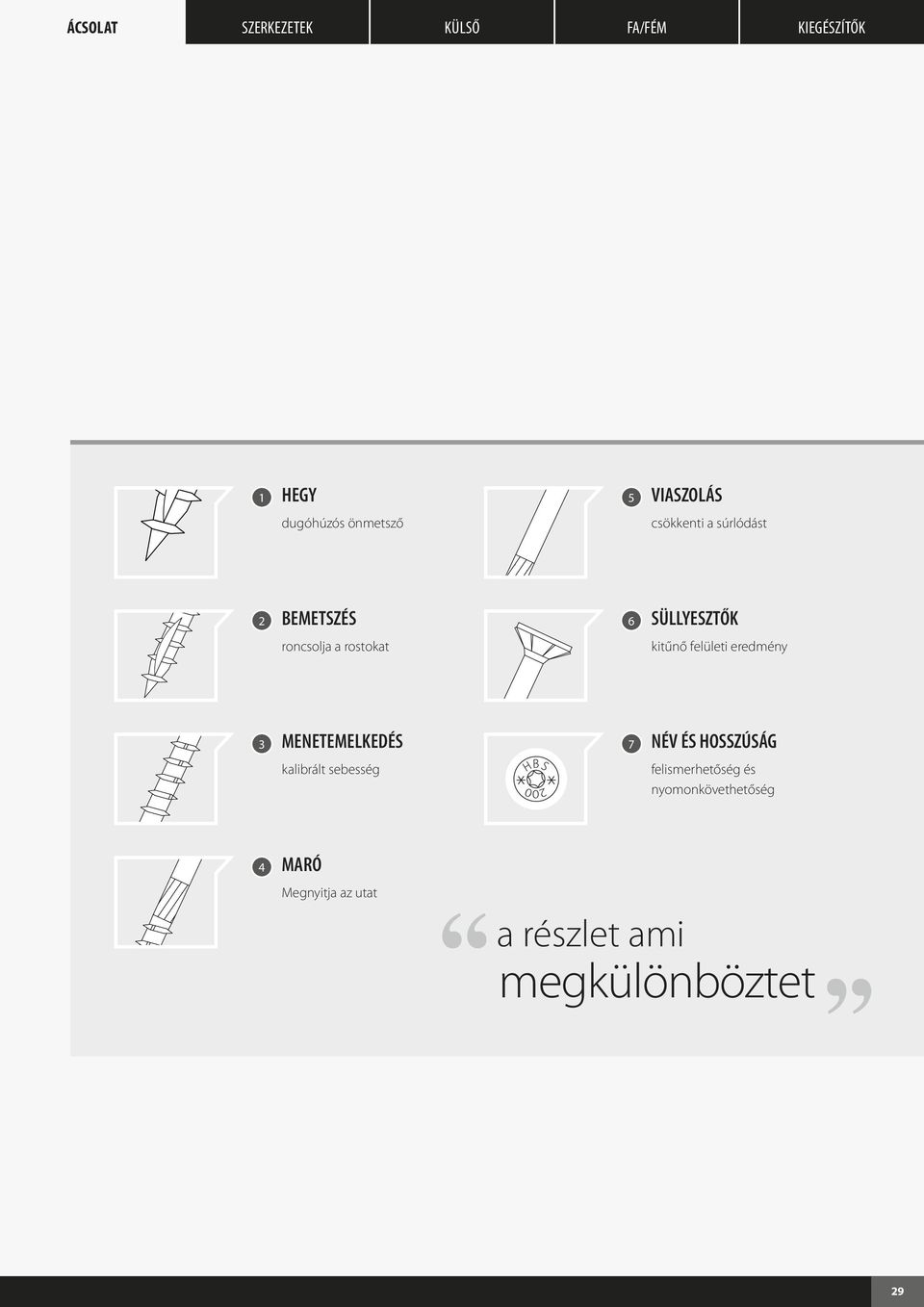

3 HEGY 1 5 dugóhúzós önmetsző VIASZOLÁS csökkenti a súrlódást 2 BEMETSZÉS 6 SÜLLYESZTŐK roncsolja a rostokat kitűnő felületi eredmény 3 MENETEMELKEDÉS 7 NÉV ÉS HOSSZÚSÁG kalibrált sebesség felismerhetőség és nyomonkövethetőség 4 MARÓ Megnyitja az utat a részlet ami megkülönböztet 29

3 MENETEMELKEDÉS 7 NÉV ÉS HOSSZÚSÁG kalibrált sebesség felismerhetőség

4 HEGYEK - TELJESÍTMÉNY A gyorsaság és a haladás könnyedsége olyan tulajdonságok, melyek erősen függnek a csavar hegyének geometriájától. A megfelelő egyensúly ezen kapacitások között a gyártás során a korrekt tervezésnél alakul ki. KÍSÉRLETI PRÓBÁK BECSAVARÁSRA könnyű haladás behatolási mélység 1,0 Nm nyomaték [mm] alkalmazásával medium ellentétes irányú kiegészítő menet szabályos kiegészítő menet függőleges bordák és hi-low menet hegyben párhuzamos dupla menet hegy csigás gyorsmenettel szögletes marás fél hegynél good Rothoblaas prototipus Rothoblaas dugóhúzó hegy bemetszés nélkül hegy végén bemetszés bad medium behatolási mélység 1,0 s behajtás után (mm) gyors beállítás károsodás a fában nagy könnyű semmilyen Teljes adatok és hivatalos jelentés a Rothoblaas műszaki osztályának archívumában 30

KÍSÉRLETI PRÓBÁK BECSAVARÁSRA könnyű haladás behatolási mélység 1,0 Nm nyomaték [mm] alkalmazásával 120 110 100 90 80 70 60 medium ellentétes irányú kiegészítő menet szabályos kiegészítő menet

5 KUTATÁS ÉS FEJLESZTÉS KNOW-HOW A Kutatási és fejlesztési osztály által elvégzett különböző tesztek a forgalomban lévő csvarokról azt mutatják hogy: a bevezetési gyorsaság nagyon hegyes (éles) heggyel érhető el, gyors menettel, és kúpos profillal, mely szabályos az első részen, a könnyű haladási kapacitás a csavarnak az a kapacitása hogy csökkent erővel tud behatolni a fába, ez kezdeti lassú menetemelkedéssel érhető el, (dupla vagy ellentétes) és szabálytalan geometriával mely megkönnyíti a forgács kijuttatását, a gyors csatlakozáshoz a bevágásnak hátrébb kell lenni mint a hegy szélei, és az 50 mm-nél hoszabb csavaroknál alapvető fontosságú a repedések elkerülése érdekében és hogy a sérülést elfogadható szinten tartsa. Egy figyelmes technológiai terv lehetővé teszi hogy megtaláljuk az ideális egyensúlyt a kezdeti húzókapacitás, a csavar könnyű haladása és a fa sérülése között. A gyártás fázisában lehetőség van olyan terméket előállítani, ami teljesen kielégíti a felhasználó igényeit 31
