TBS Nagy fejű csavar Szénacél fehér horganyzással

Átírás

1 TBS Nagy fejű csavar Szénacél fehér horganyzással ETA 11/0030 CSOMAGOLÁS Doboz + Ce papír + bit SPECIÁLIS ACÉL nagy rugalmasságú acél (lehetővé teszi a fa mozgását) és nagy ellenállású (f y,k = 1000 n/mm 2 ) SPECIÁLIS MENET Aszimmetrikus esernyős menet a fába való hatékonyabb behatolásért KÖRNYEZETBARÁT három vegyértékű króm bevonattal Cr 3 +, a Cr 6 hat vegyértékű króm helyett ALKALMAZÁSI TERÜLETEK Kötések, erősítések és rögzítések tömör fához, ragasztott fához, X-lamhoz, lvl-hez, faalapú panelekhez. 1. és 2. szervizosztály TBS - 01

2 A KÖTÉS TARTÁSA A nagy fej biztosítja a nagyfokú húzóellenállást, így elkerülhető a további oldalrögzítő rendszerek használata A KÖTÉS ZÁRÁSA A nagy fej lehetővé teszi a kötés nagyfokú zárási kapacitását, a fej átmérője a menet hosszával optimizálva van A KÖTÉS STABILITÁSA A nagy fej nagy behatolási ellenállást biztosít, és lehetővé teszi a fa méretbeli változásának kitett kötések stabilizálását TBS - 02

3 Alkalmazások X-lam panelek szöget bezáró rögzítése a kötés kiváló zárásával gerendák rögzítése szögben keretes panelhoz a kötés kiváló zárásával gipszrost panelek rögzítése Választék A nagy fej lehetővé teszi a nagy húzási kapacitást, és megengedi hogy hosszabb menete legyen mint egy klasszikus fejű csavarnak. A fej átmérőjének mérete (dk) a menet hossza alapján van kiszámolva hogy jobb legyen az arány a fej behatolási ellenállás és a menet húzási kapacitása között, így elkerülhető a menet kicsavarodás. A 8 mm hosszú és 40-80mm hosszú csavarok ideálisak acéllemezen való rögzítésre ideális lemezekhez ø6 TX3 ø8 TX40 ø10 TX40 TBS - 03

4 Kódok és méretek L b d k d 1 A d 1 [mm] d k [mm] kód L [mm] b [mm] A [mm] db/csom. 6 TX30 8 TX40 10 TX40 15, TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS TBS - 04

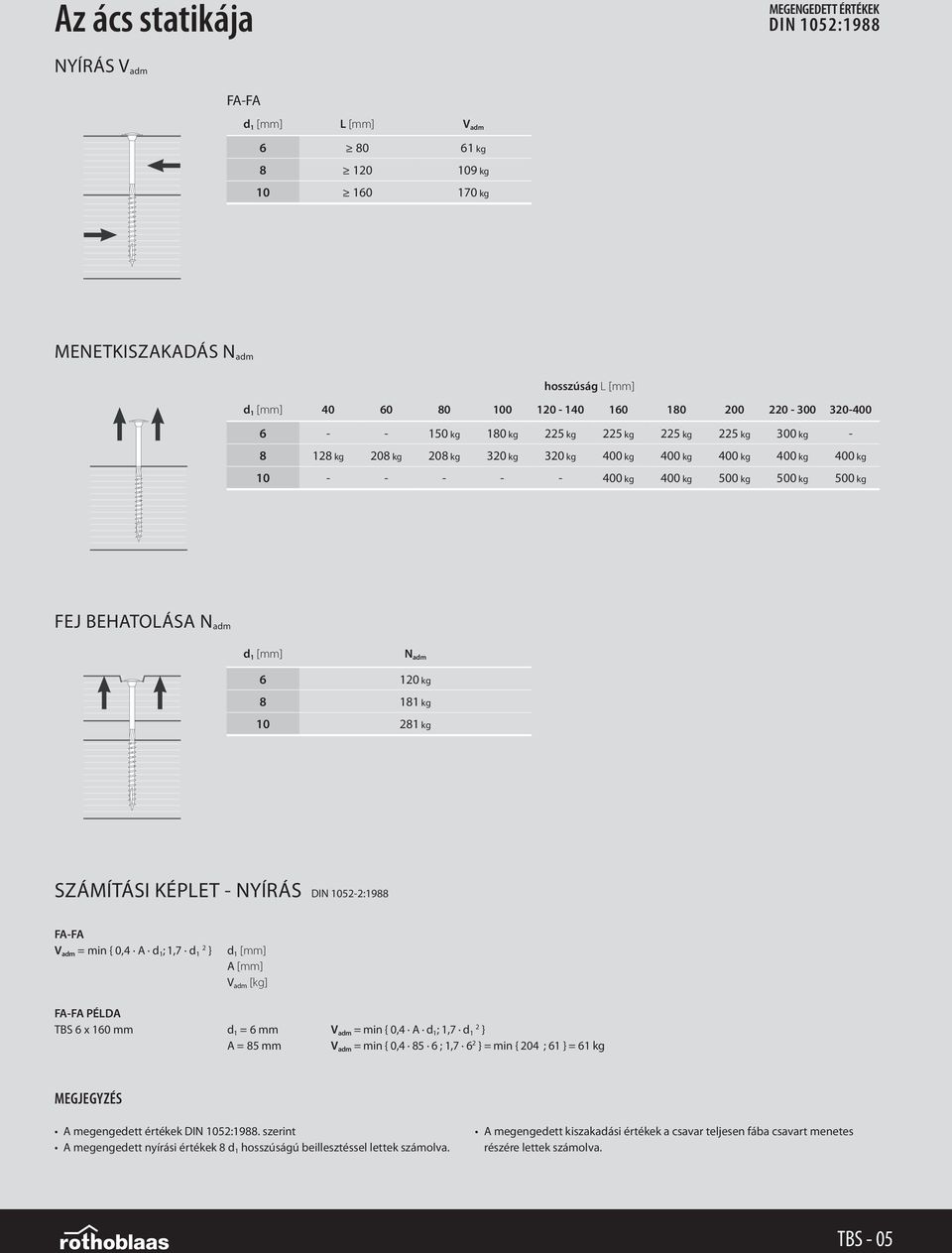

5 Az ács statikája MEGENGEDETT ÉRTÉKEK DIN 1052:1988 NYíRÁS V adm FA-FA d 1 [mm] L [mm] V adm kg kg kg MENETkISZAkAdÁS N adm hosszúság l [mm] d 1 [mm] kg 180 kg 225 kg 225 kg 225 kg 225 kg 300 kg kg 208 kg 208 kg 320 kg 320 kg 400 kg 400 kg 400 kg 400 kg 400 kg kg 400 kg 500 kg 500 kg 500 kg FEJ BEHAToLÁSA N adm d 1 [mm] N adm kg kg kg SZÁMíTÁSI képlet - NYíRÁS din :1988 FA-FA V adm = min { 0,4 A d 1 ; 1,7 d 1 2 } FA-FA PÉLDA TBS 6 x 160 mm d 1 [mm] A [mm] V adm [kg] d 1 = 6 mm A = 85 mm V adm = min { 0,4 A d 1 ; 1,7 d 1 2 } V adm = min { 0, ; 1,7 6 2 } = min { 204 ; 61 } = 61 kg MEGJEGYZÉS A megengedett értékek din 1052:1988. szerint A megengedett nyírási értékek 8 d 1 hosszúságú beillesztéssel lettek számolva. A megengedett kiszakadási értékek a csavar teljesen fába csavart menetes részére lettek számolva. TBS - 05

6 Geometria és minimum távolságok GEOMETRIA ÉS MECHANIKAI JELLEMZŐK L d k TBS CSAVAROK névleges átmérő fej átmérő mag átmérő szár átmérő előfúrás átmérője d 1 [mm] d K [mm] 15,50 19,00 25,00 d 2 [mm] 3,95 5,40 6,40 d S [mm] 4,30 5,80 7,00 d V [mm] 4,0 5,0 6,0 b d 1 rugalmasság elvesztésének jellemző pillanata húzószilárdság jellemző paramétere fejbehatolás jellemző paramétere jellemző húzószilárdság M y,k [Nmm] 9493, , ,6 f ax,k [N/mm 2 ] 11,7 11,7 11,7 f head,k [N/mm 2 ] 10,5 10,5 10,5 f tens,k [kn] 11,3 20,1 31,4 NYÍRÁSNAK KITETT CSAVAROK MINIMUM TÁVOLSÁGA erő és rost közötti szög α = 0 erő és rost közötti szög α = 90 CSAVAROK ELŐFÚRÁSSAL BECSAVARVA a 1 [mm] a 2 [mm] a 3,t [mm] a 3,c [mm] a 4,t [mm] a 4,c [mm] CSAVAROK ELŐFÚRÁS NÉLKÜL BECSAVARVA a 1 [mm] a 2 [mm] a 3,t [mm] a 3,c [mm] a 4,t [mm] a 4,c [mm] rostirányzat mértékegység terhelt végpont -90 < α < 90 tehermentesített végpont 90 < α < 270 terhelt perem 0 < α < 180 tehermentesített perem 180 < α < 360 a 1 a 1 a 2 a 2 a 1 a 1 a 2 a 2 a 3,t a 3,c a 4,t a 4,c MEGJEGYZÉS A minimum távolságok EN 1995:2008 szerint ETA-11/0030.-nak megfelelően, a faelemek ρ k 420 kg/m 3 sűrűséggel számolva. osb-fa kötésnél a minimum távolságok (a1, a2) megszorozhatók 0,85 együtthatóval. TBS - 06

7 d k NYÍRÁS HÚZÁS geometria fa-fa panel-fa (1) menetkiszakadás (2) fejbehatolás A L b d 1 [mm] d 1 L b A R V,k R V,k R ax,k R head,k [mm] [mm] [mm] [kn] [kn] [kn] [kn] ,13 2,12 3,75 2, ,33 2,63 4,50 2, ,33 2,63 5,62 2, ,33 2,63 5,62 2, ,33 2,63 5,62 2, ,33 2,63 5,62 2, ,33 2,63 5,62 2, ,33 2,63 7,50 2, ,33 2,63 7,50 2, ,33 2,63 7,50 2, ,33 2,63 7,50 2, ,33 2,63 7,50 2, ,07-3,20 4, ,34-5,20 4, ,99 2,00 5,20 4, ,67 3,19 8,00 4, ,38 4,09 8,00 4, ,67 4,09 8,00 4, ,67 4,09 10,00 4, ,67 4,09 10,00 4, ,67 4,09 10,00 4, ,67 4,09 10,00 4, ,67 4,09 10,00 4, ,67 4,09 10,00 4, ,67 4,09 10,00 4, ,67 4,09 10,00 4, ,67 4,09 10,00 4, ,67 4,09 10,00 4, ,67 4,09 10,00 4, ,67 4,09 10,00 4, ,67 4,09 10,00 4,05 S PAN = 50 mm S PAN = 65 mm ,60 6,19 10,00 7, ,60 6,19 10,00 7, ,60 6,19 12,50 7, ,60 6,19 12,50 7, ,60 6,19 12,50 7, ,60 6,19 12,50 7, ,60 6,19 12,50 7,01 S PAN = 80 mm ,60 6,19 12,50 7, ,60 6,19 12,50 7, ,60 6,19 12,50 7, ,60 6,19 12,50 7, ,60 6,19 12,50 7, ,60 6,19 12,50 7,01 ALAPELVEK A jellemző értékek EN 1995:2008 szerint ETA-11/0030.-nak megfelelően. A terv értékek a jellemző értékekből származnak az alábbiak szerint: Az γ m és k mod együtthatókat a számításhoz használt érvényben lévő szabályzat szerint kell venni. A mechanikai ellenállási értékekre és a csavarok geometriájára hivatkozás az ETA-11/0030. szerint. A kalkulációs fázisban a faelemek ρ k = 380 kg/m 3 térfogatsűrűséggel lett számolva. A jellemző ellenállások valósnak tekinthetők,a biztonság érdekében nagyobb térfogatsűrűségnél is. Az értékek a csavar teljesen fába csavart menetes részére lettek számolva. A faelemek és az acéllemezek méretezését és ellenőrzését külön kell elvégezni. A jellemző nyíróellenállások előfúrásnélkül behelyezett csavarokra vonatkoznak, előfúrással behelyezett csavarok esetén nagyobb ellenállási értékek nyerhetők. A különböző kalkulációs konfigurációkhoz ingyenesen elérhető a myproject szoftver ( A jellemző ellenállási értékek tömör vagy ragasztott fával lettek értékelve, x-lam elemek kötése esetén az ellenállási értékek különbözhetnek és a panel és a kötés könfigurációja alapján kell értékelni. MEGJEGYZÉS (1) A jellemző nyíróellenállások S PAN vastagságú faforgácslapot alapul véve. (2) A menet tengelyirányú extrakciós ellenállása a csatlakozó és a rostok között 90 szöget feltételezve lett figyelembe véve, b bevezetési hosszal. TBS - 07

8 Számolási példa: gerenda-szelemenfa kötés myproject FA-FA KÖTÉS/EGYSZERES NYÍRÁS ingyenes letöltés su 1. ELEM 1 2. ELEM 2 B1 = 120 mm H1 = 160 mm Lejtés 30% (16,7 ) Fa GL24h 1 B2 = 200 mm H2 = 240 mm Lejtés 0% (0 ) Fa GL24h 2 TERV ADATAI F v,rd = 1,89 kn Szervizosztály=1 terhelés időtartama=rövid CSAVARVÁLASZTÁS TBS = 8 x 260 mm Előfúrás=nem A KÖTÉS GEOMETRIÁJA t 1 = 160 mm α 1 = 0 t 2 = 100 mm (bevezetés hossza az elembe 2) α 2 = 90 NYÍRÓELLENÁLLÁS myproject SZOFTVERREL KALKULÁCIÓJA (EN 1995:2008 e ETA-11/0030) d 1 = 8,0 mm f h,1,k = 16,70 N/mm 2 f h,2,k = 16,70 N/mm 2 β = 1,00 M y,k = 20057,5 Nmm R ax,rk = min {menetkiszakadási ellenállás ; fejbehatolási ellenállás} = min {R ax,rk ; R head,rk } = 4,05 kn R ax,rk / 4 = 1,01 kn (kábel hatás) R v,rk = 3,67 kn EN 1995:2008 k mod = 0,9 γ m = 1,3 R v,rd = 2,54 kn > 1,89 kn OK Italia - NTC 2008 k mod = 0,9 γ m = 1,5 R v,rd = 2,20 kn > 1,89 kn OK TBS - 08
