1 X6 repüléskész hexakopter Rend. sz.: Használati útmutató oldal Verzió: 10/14 7

2 Tartalomjegyzék 1. Bevezetés Rendeltetésszerű használat A modell leírása A szimbólumok magyarázata A szállítás tartalma Biztonsági tudnivalók... 5 a) Általános tudnivalók... 5 b) Az üzembe helyezés előtt c) Működés közben 7. Tudnivalók az elemekről és akkumulátorokról Az adó kezelőszervei Az adó üzembeállítása a) Az elemek berakása 10 b) Az adó bekapcsolása A hexakopter üzembeállítása a) A meghajtóakkumulátor töltése 13 b)a hajtómű ellenőrzése c) A meghajtóakkumulátor berakása 15 d)a meghajtóakkumulátor csatlakoztatása e)a "multikopterek" vezérlésének az általános tudnivalói f)az adó-botkormány működésváltása: MODE 2/MODE g) Gyakorlati repülési tanácsok az első felszálláshoz 21 h)a hexakopters finombeállítása i)a vezérlési irányok felcserélése (fordított működés) A beépített kamera üzembeállítása a) A memóriakártya berakása b) Az objektív beállítása c) Videófelvételek d) Fényképfelvételek e) Videó- és fényképfelvételek kiolvasása Átkapcsolás a kezdő- és a haladó-üzemmód között Összeköttetési funkció Karbantartás és ápolás Eltávolítás a) Általános tudnivalók b) Elemek és akkumulátorok Konformitási nyilatkozat (DOC) Hibaelhárítás Műszaki adatok Oldal 2

3 1. Bevezetés Tisztelt Vásárlónk! Köszönjük, hogy ezt a modellt választotta. A modell megfelel a nemzeti és európai törvényi előírások követelményeinek. Ennek az állapotnak a fenntartása és a veszélytelen működés biztosítása érdekében Önnek, mint felhasználónak, be kell tartania ennek a használati útmutatónak az előírásait! Ez a használati útmutató ehhez a modellhez tartozik. Az útmutató fontos tudnivalókat tartalmaz az üzembehelyezéshez és a kezeléshez. Figyeljen erre akkor is, amikor a készüléket harmadik személynek továbbadja. Őrizze meg tehát a használati útmutatót, hogy szükség esetén fellapozhassa. Az összes előforduló cégnév és készülékmegnevezés a mindenkori tulajdonos márkaneve. Minden jog fenntartva. Műszaki kérdéseivel forduljon a következő címekhez: Németország: Ausztria: Svájc: Rendeltetésszerû használat A modell egy elektromos meghajtású helikopterszerű repülő modell, amelyet a mellékelt rádiótávirányítóval vezeték nélkül lehet irányítani. A hexakopter magánhasználatra, modellezési célra, az ott szokásos üzemidőkre lett tervezve. A modell beltéri használatra lett tervezve, azonban szélcsendben kültéren is bevethető. Más felhasználásra ez a rendszer nem alkalmas. A fent leírtaktól eltérő használat a modell sérüléséhez és az azzal összefüggő veszélyekhez, rövidzárlathoz, tűzhöz, elektromos áramütéshez stb. vezethet. A modellt nem érheti víz vagy nedvesség. A modell nem alkalmas 14 év alatti gyerekek számára. Vegye figyelembe a jelen használati útmutató minden biztonsági útmutatását! Ezek fontos információkat tartalmaznak a készülék kezelésével kapcsolatban. A modell veszélytelen használatáért magunk vagyunk felelősek! 3

4 3. Termékleírás A repüléskész állapotban szállított hexakopternek 6 egymástól elkülönítetten vezérelt motorja van, amelyek mindegyike egy-egy saját légcsavart hajt meg. Az összes légcsavar egyidejű felgyorsítása révén a hexakopter felemelkedik a talajról, és megfelelő légcsavar-fordulatszám mellett stabilan lebeg a levegőben. A repülés stabilizálására a hexakopter igényes elektronikával van ellátva, amely a modell szabálytalan mozgásait felismeri, és azonnal kiegyenlíti. Az egy adott irányba történő repüléshez az elektronika felismeri az adó vezérlőimpulzusait, és nekik megfelelően változtatja az egyes motorok fordulatszámát. A hexakopter ennek következtében a kívánt irányba elhajol, és ezáltal a felhajtóerő előre hajtó erőként is hat. A hexakopter az adott irányba repül. A modellen három légcsavar az óramutató járásával megegyező irányba, a másik három pedig az óramutató járásával ellentétes irányba forog. A két légcsavarcsoport fordulatszámának az egymáshoz viszonyított célzott megváltoztatása által (a jobbra forgó légcsavarok egy kissé gyorsabban forognak, mint a balra forgó légcsavarok, vagy fordítva) a hexakoptert változatlan repülési magasságban a függőleges tengelye körül elforgathatjuk (hogy kanyarodjon). Amiatt, hogy a modell repülés közbeni irányítottságát jobban fel lehessen ismerni, a két előre néző légcsavar piros műanyagból készült, míg a másik négy feketéből. A hexakopter kupolája alatt lévő központi elektronikai kártya a hexakopter stabilizálásához és irányításához szükséges összes alkatrészt tartalmazza. Az együttszállított 2,4 GHz-es rádiótávirányítót a felhasználó különösebb fáradság nélkül átállíthatja a MODE 2 üzemmódról a MODE 1 üzemmódra, amely a modell finom érzékkel történő vezérlési lehetőségét adja. A kezdők az adót a BEGINNER -üzemmódban használhatják. A modell reakciói a vezérlőjelekre ekkor lényegesen lassabbak (Dual Rate-funkció). Az EXPERT -üzemmódban a hexakopter fürgébben reagál, és szükség esetén még hurkot (looping) is tud repülni. A hexakopter aljára egy kamera van felszerelve, amellyel repülés közben fényképek és videofelvételek készíthetők gombnyomásra. Az adó táplálására még 4 db AA-méretű ceruzaelemre (pl. Conrad rend. sz.: , 1 készlet rendelendő) van szükség. 4. A szimbólumok magyarázata A háromszögbe foglalt felkiáltójel a készülék ápolása, használata és kezelése közben fellépő különleges veszélyekre hívja fel figyelmet. A nyíl szimbólum speciális tanácsokra és kezelési tudnivalókra utal. 4

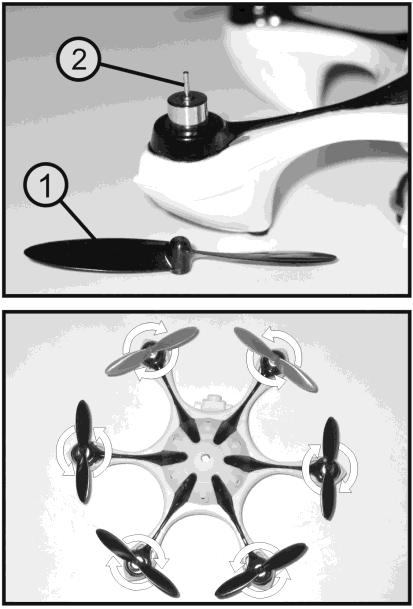

5 5. Szállítás tartalma repüléskész kivitelű hexakopter rádiótávirányító akkumulátor USB-s töltőkábel tartalék légcsavar (6 db) használati útmutató 6. Biztonsági tudnivalók A használati útmutató előírásainak be nem tartásából eredő károk esetén érvényét veszíti a szavatosság/garancia. A következményes károkért nem vállalunk felelősséget! A szakszerűtlen kezelésből, vagy a biztonsági előírások figyelmen kívül hagyásából eredő tárgyi vagy személyi károkért nem vállalunk felelősséget. Ilyen esetekben érvényét veszíti a szavatosság/garancia. A szavatosság és garancia körébe nem tartozik a normális üzem mellett bekövetkező kopás (pl.: lekopott fogaskerekek) és a baleseti károk (pl. eltört konzol vagy légcsavar). Tisztelt vevőnk, ezek a biztonsági tudnivalók nemcsak a modell védelmét, hanem saját személyének, valamint másoknak a biztonságát is szolgálják. Ezért ezt a fejezetet még a modell üzembe vétele előtt nagyon figyelmesen olvassa el! a) Általános tudnivalók Figyelem, fontos tudnivaló! Egy modell használata folyamán anyagi károk és személyi sérülések következhetnek be. Ezért feltétlenül törődjön azzal, hogy a modell használatához megfelelő biztosítással, pl. felelősségbiztosítással rendelkezzen. Ha már felelősségbiztosítással rendelkezik, a modell üzembe helyezése előtt tájékozódjon a biztosító társaságnál, hogy a modell működtetésére is vonatkozik-e a biztosítás. Vegye figyelembe, hogy az EU egyes országaiban kötelező minden repülőmodell biztosítása! Biztonsági és engedélyezési okokból (CE) nem szabad a készüléket önkényesen átalakítani és/vagy módosítani. A modell nem játékszer, nem alkalmas 14 év alatti gyerekek számára. A modellt nem érheti víz vagy nedvesség. 5

6 Ha még nem rendelkezik elegendő ismerettel a távvezérelt modellek reptetéséről, forduljon tapasztalt modellezőhöz vagy modellező klubhoz. Ne hagyja a csomagolóanyagokat szanaszét heverni, ezek gyerekek számára veszélyes játékszerré válhatnak. Ha olyan kérdés merülne fel Önben, amelyre a kezelési utasításban nem talál választ, forduljon hozzánk (kapcsolati információk az 1. fejezetben) vagy más szakemberhez. A távirányított modellek használatát és kezelését meg kell tanulni! Ha még sohasem irányított ilyen modellt, nagyon óvatosan kezdje el, először ismerje meg, hogyan reagál a modell a távirányító utasításaira. Ehhez legyen türelme! b)az üzembe helyezés előtt Először mindig az adót kapcsolja be és csak ezután a hexakoptert. Csak így jöhet létre az adó és a vevő közötti összehangolási funkció, hogy az adó parancsaira a modell megbízhatóan reagáljon. Vizsgálja meg a modell és a távirányító megbízható működését. Figyeljen a látható sérülésekre, pl. a hibás csatlakozásokra, vagy a sérült kábelekre. A modell légcsavarjainak simán kell forogniuk, de nem nem lehet a csapágyazásoknak holtjátéka. A meghajtáshoz szükséges akkumulátort a használat előtt fel kell tölteni. Figyeljen arra, hogy az adó elemeiben még elegendő töltés legyen (lásd az adó kijelzőjén). Ha az elemek kimerültek, mindig a teljes elemkészletet cserélje ki, és soha se csak az egyes darabokat. c)működés közben A modell használatánál ne vállaljon kockázatokat! Saját és környezete biztonsága egyedül a a modell felelősségteljes kezelésén múlik. A szakszerűtlen kezelés súlyos személyi sérüléseket és anyagi károkat okozhat. A repülőmodell használata során tartson megfelelő biztonsági távolságot személyektől, állatoktól és tárgyaktól. Ne próbálja meg kézzel elfogni a modellt repülés közben! A modellt csak akkor repítse, ha a reakcióképessége a legcsekélyebb mértékben sincs korlátozva. Fáradtság, alkoholos- vagy gyógyszeres befolyásoltság hibás reakciókhoz vezethet. A repülés során a motorok, a motorszabályozó és a meghajtóakkumulátor is felforrósodhat. Az akkumulátor feltöltése előtt, vagy ha esetleg egy rendelkezésre álló tartalékakkumulátorral újra reptetni kezdene, tartson 5-10 perc szünetet. A távirányítót (adót) tartsa mindig bekapcsolva, amíg a modell működésben van. Leszállás után mindig először az akkumulátort vegye le a hexakopterről, és csak ezután kapcsolja ki a távirányítót. Működés közben sohase kapcsolja ki az adót, amíg a hexakopter modell be van kapcsolva. Ne tegye ki hosszabb időn keresztül a modellt vagy a távirányítót közvetlen napsugárzásnak vagy nagy forróságnak. 6

7 7. Akkukkal- elemekkel kapcsolatos tudnivalók Bár az elemek és akkumulátorok használata a mindennapi életben már magától értetődő, mégis számos veszély és probléma jelentkezhet. Vegye figyelembe ezért az elemekkel és akkumulátorokkal való bánásmódra vonatkozó következő általános információkat és biztonsági tudnivalókat. Elemek/akkumulátorok nem valók a gyerekek kezébe. Az elemeket/akkumulátorokat ne tárolja szabadon, mert fennáll annak a veszélye, hogy gyerekek vagy háziállatok lenyelik őket. Ilyen esetben azonnal forduljunk orvoshoz! Elemeket és akkumulátorokat nem szabad rövidre zárni, szétszedni vagy tűzbe dobni. Robbanásveszély áll fenn! A kifolyt vagy sérült elemek/akkumulátorok a bőrrel való érintkezéskor felmarhatják a bőrt. Használjon ezért ilyen esetben megfelelő védőkesztyűt. A hagyományos elemeket nem szabad feltölteni. Tűz- és robbanásveszély! Csak töltésre alkalmas akkumulátorokat töltsön (1,2 V); használjon ehhez megfelelő töltőkészüléket. Az elemek (1,5V) csak egyszeri használatra vannak szánva, és miután kimerültek, előírásszerűen el kell távolítani azokat. Az elemek/akkumulátorok berakásakor, ill. az akkumulátorcsomag csatlakoztatásakor ügyeljen a helyes (plusz/+ és mínusz/-) polaritásra. Hibás polaritásnál nemcsak az adó, hanem a repülőmodell és az akkumulátorok is károsodnak. Tűz- és robbanásveszély! Mindig a teljes elem- vagy akkumulátorkészletet cserélje. Teljesen feltöltött és félig töltött elemeket, ill. akkumulátorokat ne használjon vegyesen. Használjon mindig azonos típusú és azonos gyártótól származó elemeket. Elemeket és akkumulátorokat soha ne keverjen. A távirányító adóhoz kizárólag elemeket használjon. Ha hosszabb ideig nem használja a készüléket (pl. raktározásnál), vegye ki a távirányítóból az elemeket, hogy elkerülje a kifolyt elemek által okozott károkat. Vigyázat! Repülés után csatlakoztassa le a hexakopterről a meghajtóakkumulátort. Ha a modell nincs használatban (pl. szállításkor vagy raktározáskor) a meghajtóakkumulátor ne legyen csatlakoztatva a hexakopterre. A meghajtóakkumulátor mélykisülés állapotába kerülhet, ezáltal tönkremegy/használhatatlanná válik! Sohase töltse a meghajtóakkumulátort közvetlenül a használat után. A LiPo akkumulátort mindig hagyja lehűlni (legalább addig, amíg ismét el nem éri a helyiség vagy a környezet hőmérsékletét. Csak hibátlan, sérülésmentes akkumulátort töltsön. Ha az akkumulátor külső szigetelése sérült, vagy az akkumulátor deformálódott, ill. felfúvódott, tilos feltölteni. Tűz és robbanásveszély áll fenn. Ne sértse fel a akkumulátor köpenyét, ne vágja el a fóliahuzatot, ne szúrjon bele éles tárggyal az akkumulátorba. Tűz- és robbanásveszély! Töltéshez mindig vegye ki az akkumulátort a modellből. Ne töltse az akkumulátort felügyelet nélkül. A feltöltés befejezésekor válassza le a meghajtóakkumulátort a töltőberendezésről. 7

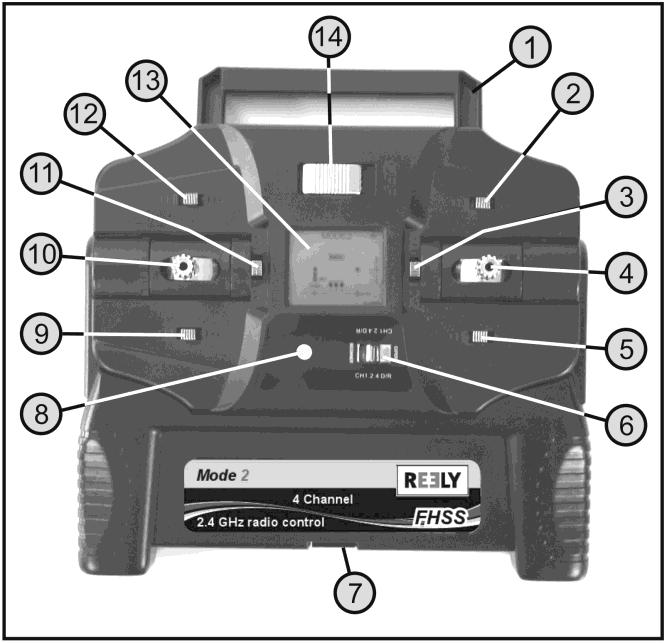

8 8. Az adó kezelőfelülete 1. ábra: Előlap 1 hordfogantyú 2 finombeállító nyomógomb a kanyarodás funkcióhoz a MODE 1 -üzemmódnál 3 finombeállító nyomógomb a bólintás funkcióhoz a MODE 1 -nél és a MODE 2 -nél 4 botkormány a bólintás és az orsózás funkcióhoz a MODE 2 -nél 5 finombeállító nyomógomb az orsózás-funkcióhoz a MODE 2 -nél 6 BEGINNER/EXPERT (kezdő/haladó) tolókapcsoló (Dual Rate-funkció) 7 az elemtartó reteszelése 8 LED-jelzőfény 9 finombeállító nyomógomb a kanyarodás funkcióhoz a MODE 2 -nél 10 botkormány az emelkedés- és kanyarodás funkcióhoz a MODE 2 -nél 11 kezelőgomb a kamera-funkcióhoz a MODE1 -nél és MODE 2 -nél 12 finombeállító nyomógomb az orsózás-funkcióhoz a MODE 1 -nél 13 kijelző 14 be-/ki-kapcsoló 8

9 Figyelem, fontos! Figyeljen arra az első beindításkor, hogy a BEGINNER/EXPERT tolókapcsoló (lásd 1. ábra, 6) a BEGINNER állásban legyen. A hexakopter ezáltal lágyabban reagál a vezérlőparancsokra, és könnyebb is reptetni. Az 1. ábra az adót a MODE 2 vezérlőjeladó-elrendezésben mutatja, amely az Európában leggyakoribb ilyen elrendezés. Emiatt ennek az útmutatónak az összes ábrája és magyarázata elsősorban erre a vezérlőjeladó-elrendezésre vonatkozik. A hexakopter irányítására vonatkozó további tudnivalókat a 10. fejezet e) bekezdése tartalmazza. Az alkalmazott vezérlési módtól függetlenül a botkormányok felett lévő két finombeállító nyomógomb (lásd 1. ábra, 2 és12) mindig hatástalan. Csak akkor válnak aktívvá, ha áthajtja a kezelőlapot a másik jeladó-elrendezésre. A jeladó-elrendezésnek a MODE 2 -ről a MODE 1 -re történő átállításának a pontos menetét a 10. fejezet f) bekezdésében olvashatja el. 2. ábra: Hátlap 15 áthajtható kezelőlap 16 a fordítókapcsoló fedele elemtartó fedél 9

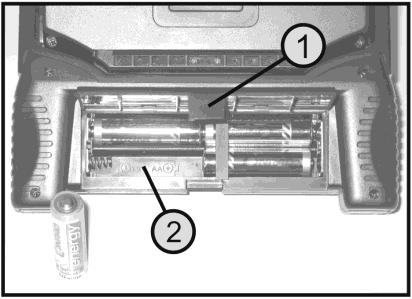

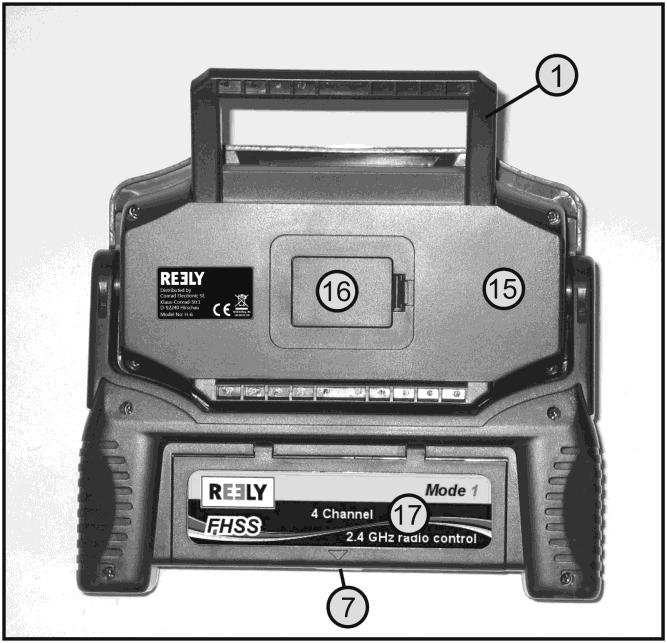

10 9. Az adó üzembehelyezése Az útmutató további részében a szövegben lévő számok az itt látható ábrára, vagy a fejezeten belüli ábrákra vonatkoznak. A többi ábrára vonatkozó hivatkozásnál meg van adva az ábra száma. a) Az elemek berakása Az adó tápáramellátásához 4 db AA-méretű ceruzaelemre (pl. Conrad rend. sz.: , 1 készlet rendelendő) van szükség. Fontos: Az adó tápáramellátáshoz kizárólag elemeket (1,5 V/elem) használjon, akkumulátorokat (1,2 V/akkumulátor) ne. Az elemek berakása a következőképp történik: Emelje fel óvatosan az adó házának az alján lévő elemtartó fedelének a reteszelőfülét (1), és hajtsa fel az elemtartó fedelét. Rakjon be négy AA-méretű ceruzaelemet az elemtartó alján látható jelöléseknek (2) megfelelő helyes polaritással. A spirális alakú rugós érintkezőnek mindig az elem negatív pólusával kell érintkezésbe kerülnie. Hajtsa le az elemtartó fedelét, és pattintsa be a reteszt. 3. ábra 10

11 b) Az adó bekapcsolása Mozdítsa el az emelkedés (süllyedés) és a kanyarodás funkció botkormányát (lásd 1. ábra, 10) egészen a testéhez, a legalsó állásba. Tolja a be-/ki-kapcsolót (lásd 1. ábra, 14) az OFF (ki) állásból az ON (be) állásba. A kijelzőn (lásd 1. ábra, 13) rövid időre megjelenik az összes látható szegmens. Majd az üzemi kijelzés (lásd az alsó ábrát a 4. képen) válik láthatóvá. Ezenkívül zölden világít a LED jelzőfény (lásd 1. ábra, 8), és az adó egy hangjelet ad le. A 4. ábra alsó képe a kijelzőt a MODE 2 konfigurációban mutatja. Ha az adó a MODE 1 konfigurációban van, kijelzőn a 4. ábra felső képe látható 180 -ban elforgatva a vízszintes tengely körül. Ügyeljen a következőkre: 4. ábra Ha az emelkedés- és kanyarodás funkció botkormánya az adó bekapcsoláskor nincs a legalsó állásában, akkor a LED-jelzőfény (lásd 1. ábra, 8) váltakozva piros és zöld fénnyel villog. Ha a botkormány a legfelső állásában van, akkor a kijelző nem vált át az összes látható szegmens megjelenítéséről az üzemi kijelzésre. 11

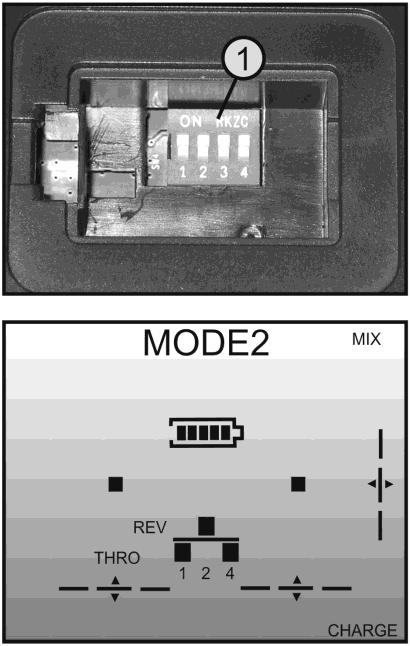

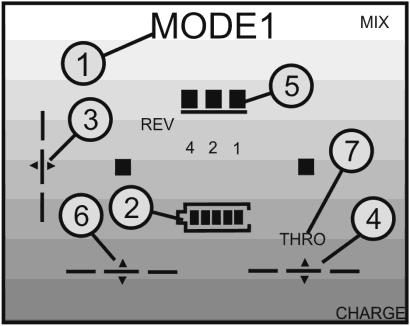

12 Az üzemi kijelzés a következő szegmensekből áll: 1 a botkormány hozzárendelésének a kijelzése 2 elemszimbólum a feszültségtől függő oszlopdiagrammal 3 a bólintás-funkció finomhangolásának a jelzése 4 az orsózás-funkció finomhangolásának a jelzése 5 a fordítókapcsoló állásának a kijelzése 6 a kanyarodás funkció finomhangolásának a jelzése 7 a THRO magasságszabályzás (emelkedés/süllyedés) jelzés 8 az emelkedés- és kanyarodás funkció botkormány-jelzése 9 a bólintás- és orsózás-funkció botkormány-jelzése Megjegyzések az 5. képhez: A THRO kiírás (7) a MODE 2 botkormány-elrendezés esetében a baloldali botkormány-szimbólum felett látható (8), és azt mutatja, hogy ebben a konfigurációban a hexakopter emelkedését és süllyedését szabályzó funkciót a baloldali botkormány látja el. A botkormány-szimbólumoknál megjelenő oszlopdiagramok a botkormány mindenkori állásának felelnek meg. Az 5. ábra alsó ábráján az emelkedés- és kanyarodás funkcióhoz tartozó botkormány képe kissé fel van tolva, és a bólintás- és orsózás-funkcióhoz tartozó botkormány képe teljesen jobbra van eltolva. A CHARGE és a MIX kiírásnak a hexakopterrel kapcsolatban nincs jelentősége. Megjegyzés a 6. képhez: Miután átállította az üzemmódot a MODE 2 -ről a MODE 1 - re, a THRO (7) kiírás a jobboldali botkormány-szimbólum alatt jelenik meg, és a bólintás finomhangolásának a kijelzése (3) a kijelző bal szélén látható a botkormányhoz illeszkedve. Ezenkívül felcserélődik az elemszimbólum (2) és a fordítókapcsoló (5) helye is. Mindkét vezérlési üzemmódban érvényes: Ha már nem elegendő a tápfeszültség (kb. 4,9 V alatt) az adó rendes működéséhez, akkor az elemszimbólum öt szegmense kialszik, és az adó szabályos időközökben rövid figyelmeztető hangjeleket bocsát ki. Ebben az esetben mielőbb fejezze be a modell reptetését, és helyezzen be egy friss elemkészletet az adóba. 5. ábra 6. ábra 12

13 10. A hexakopter üzembehelyezése a) A meghajtóakkumulátorok töltése A töltés teendői: Figyelem, fontos! Mégha a modell későbbi használata folyamán minden további nélkül megengedhető is, ne töltse a akkumulátort beépített állapotban. A töltéshez mindig vegye ki az akkumulátort a modellből. Töltéskor rakja a meghajtóakkumulátort egy tűzálló felületre, továbbá felügyelet nélkül ne töltse az akkumulátort. Az akkumulátort az együttszállított USB-töltőkábel segítségével lehet feltölteni. Ehhez a töltőkábelt dugja be egy számítógép/laptop USB-portjába, vagy egy kereskedelmi USB-dugasztöltőre. Kösse össze az USB-töltőkábelnek (2) a helytelen polaritás ellen védett dugóját az akkumulátorral (1). Ezt finom érzékkel tegye, és ne alkalmazzon erőszakot. Mihelyt a töltőkábel USB-dugóját (3) bedugja egy számítógép/laptop USB-portjába, vagy csatlakoztatja egy USB-dugasztöltőre, automatikusan elkezdődik a töltés. Ha befejeződött a töltés, és az akkumulátor helyesen fel lett töltve, kigyullad az USB-dugó piros töltésellenőrző-led-je (4). A töltés után azonnal válassza le az akkumulátort a töltőről, és húzza ki az USB-dugót a számítógépből/laptopból, ill. a dugasztöltőről. Fényképtechnikai okokból az USB-töltőkábel a 7. képen feltekert állapotban van ábrázolva. Az első használat előtt azonban kábelkötözőt fel kell nyitni, és a kábelt ki kell bontani. Gyakorlati tanács: 7. ábra Ahhoz, hogy meg tudja nézni a töltésellenőrző fényt, a még nem teljesen feltöltött akkumulátort rövid időre húzza le a töltőkábelről. Ebben az esetben világítania kell az USB-dugóban lévő piros LED-nek. Ha visszadugja az akkumulátort, a LED-nek ki kell aludnia. 13

14 Vigyázat! Ne csatlakoztassa az USB-kábelt egy saját tápegységgel nem rendelkező USB-hubra (pl. egy tasztatúrán lévő USB-porthoz, stb.), mivel itt az áramerősség nem elegendő a töltéshez. A töltőkábel csatlakoztatásánál az operációs rendszer nem ismer fel új hardvert, mivel az USB-port csak töltési célra van használva. Vegye figyelembe, hogy a számítógép/laptop USB-portja csak bekapcsolt készülék mellett működik. A töltőkábelt ezért csak bekapcsolt készülékhez célszerű csatlakoztatni. b)a hajtómű vizsgálata A hexakopter üzembe helyezése előtt ellenőrizni kell a meghajtást. A modell csak akkor képes minimális energiafelhasználással repülni, ha mind a hat légcsavar könnyen és abszolút egyenletesen jár. Ezért minden repülés előtt röviden ellenőrizni kell a légcsavarok működését. Forgassa meg ezért óvatosan az ujjával mindegyik légcsavart, és állapítsa meg, hogy ütésmentesen és könnyen járnak-e. Figyelje meg közben az egyes légcsavarok forgási irányát. Három légcsavar az óramutató járásával megegyező irányban (A), míg a három másik az óramutató járásával ellentétes irányban forog (B). 8 ábra 14

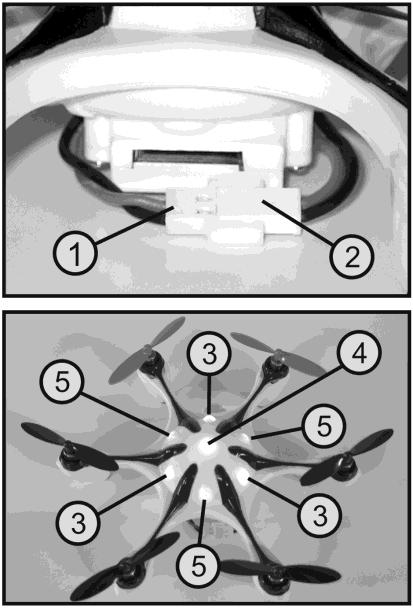

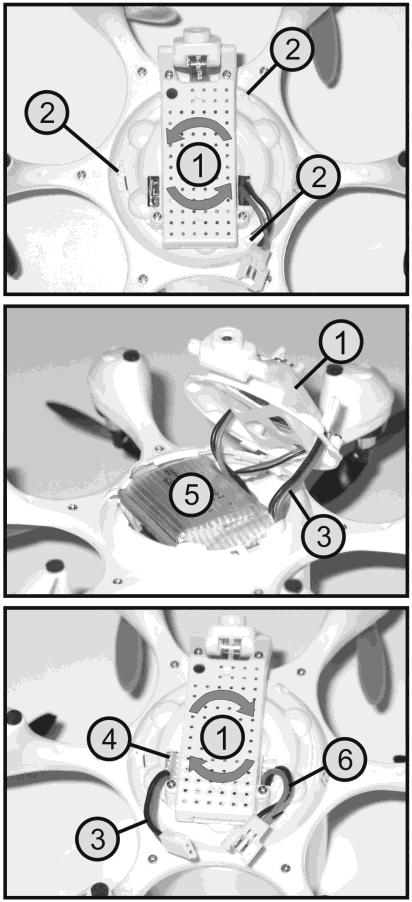

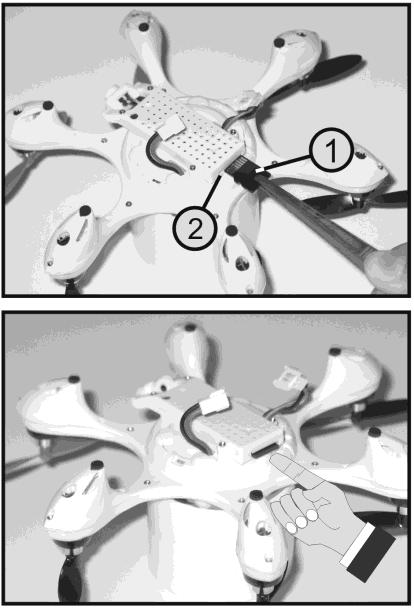

15 c) A meghajtóakkumulátor berakása Az akkumulátor alulról van beépítve a hexakopterbe. Ehhez le kell venni a ház fedelét a kameratartóval együtt. Rakja a hexakoptert az aljával felfelé egy puha alátétre. Majd forgassa finoman a ház fedelét a kameratartóval (1) együtt egy kicsit az óramutató járásával ellentétes irányba balra, hogy kireteszelődjön a köralakú fedél peremén lévő három reteszorr (2). Hajtsa oldalra a ház fedelét, és vezesse át az akkumulátor csatlakozókábelét (3) az erre szolgáló nyíláson (4). Rakja be most az akkumulátort (5) az akkumulátoraknába, és vigyázzon közben arra, hogy a kamera csatlakozókábelét ne csípje be és ne sértse meg. Majd rakja vissza a helyére a fedelet, és figyeljen arra, hogy a kamerafej a piros légcsavarokat tartó két kar között helyezkedjen el. Ha a fedél helyesen van visszarakva, és nincs becsípve a kábel, forgassa el a fedelet az óramutató járásával megegyező irányba, hogy a három reteszorr jól reteszelődjön. 9. ábra 15

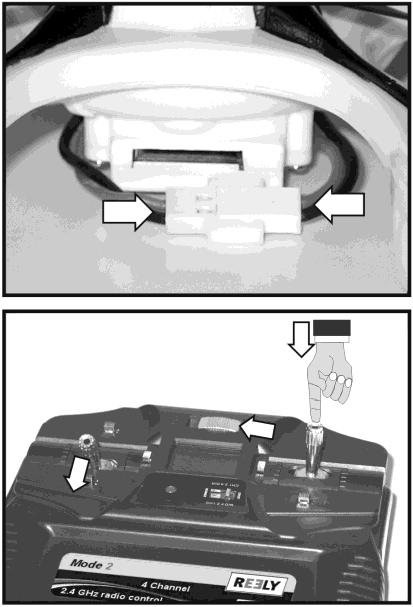

16 d)az akkumulátor csatlakoztatása Mozdítsa el az emelkedés (süllyedés) és a kanyarodás funkció botkormányát (lásd 1. ábra, 10) 10, a MODE 2 -nél) a legalsó állásba, és kapcsolja be az adót a be-/ki-kapcsolójával. Ha a távirányítót a MODE 1 üzemmódban kell használnia, a jobb botkormányt teljesen le kell tolnia. Állítsa a hexakoptert sík alapra (asztallap, stb.). Kösse össze a hexakopter csatlakozókábelének (1) a helytelen polaritás ellen védett dugóját az akkumulátor (1) csatlakozójával (2). Az akkumulátor csatlakoztatása után azonnal elkezd villogni a hexakopter házának a tetején lévő három zöld LED (3). A középső kék LED (4) a fedélzeti kamera működését jelzi. Ha a kamera nincs aktiválva, állandóan világít a kék LED. Mihelyt felismerte a hexakopter elektronikája a vezérlőjelet, a zöld LED-ek folyamatosan világítanak, és az elektronika elvégzi az érzékelők összehangolását. Fontos, hogy a modell ez idő alatt ne mozogjon. Ha a három zöld LED állandóan villog, akkor a távirányító nincs üzemben, vagy a modell elvesztette kapcsolatát az adóval. Ebben az esetben újra létre kell hozni a kapcsolatot (lásd 13. fejezet). Kb. 4 másodperc múlva a ház tetején lévő három piros LED (5) is elkezd világítani, ezzel jelezvén a hexakopter induláskészségét. 10. ábra A kameraegységbe beépített LED-ek vilogásának a jelentését a 11. fejezet részletesen ismerteti. 16

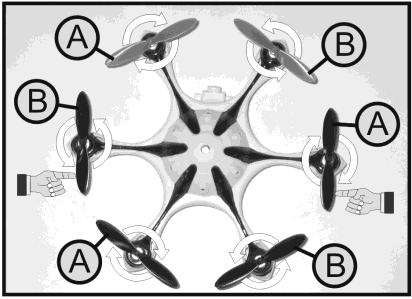

17 e) Alapvető információk a multikopter-modellek irányításához A modell használatba vétele előtt először ismerje meg a rendelkezésre álló irányítási lehetőségeket, hogy a modellt biztonságosan kézben tarthassa. A modell szimmetrikus felépítése nagyon megnehezíti az egyenesben állás meghatározását (elől/hátul). Emiatt a két előreálló karon lévő légcsavar piros műanyagból készült. A hexakoptert a távirányítón lévő két botkormánnyal lehet vezérelni. Ezzel a következő funkciók állnak rendelkezésre: Emelkedés funkció Az emelkedés funkcióval lehet a hexakopter repülési magasságát befolyásolni (lásd 11. ábrát). A vezérlését a baloldali botkormánnyal kell végezni (lásd 1. ábra, 10). 10). Ehhez ezt a botkormányt előre és hátra lehet mozgatni anélkül, hogy - szemben a többi vezérlési funkcióval - mindig visszarugózna a középállásba. A botkormány állásától függően változik a hat légcsavar fordulatszáma. Ha a botkormányt teljesen magához húzza, a motorok kikapcsolódnak. Ha a botkormányt a legalsó állásából előre tolja, beindulnak a légcsavarok, és fordulatszámuk a botkormány állásával arányosan nő. Ha a botkormány a középső állásban van, a légcsavar fordulatszámának éppen akkorának kell lennie, hogy a hexakopter lebegjen. Ha most a botkormányt tovább tolja előrefelé, a hexakopter emelkedik. Ha viszont visszafelé húzza a botkormányt, a hexakopter süllyed. 11. ábra 17

18 Kanyarodás funkció A három jobbraforgó és a három balraforgó légcsavar által a modellre ható forgatónyomatékok kiegyenlítődnek, és a hexakopter stabilan lebeg a levegőben. Ha a botkormányt a kanyarodás funkcióhoz (lásd 1. ábra,10) balra mozdítja el, a modell elektronikája megnöveli a jobbraforgó (az óramutató járásával megegyező) légcsavarok fordulatszámát, és ugyanakkor lecsökkenti a balraforgó (az óramutató járásával ellentétes) légcsavarokét. Így az eredő felhajtóerő azonos marad, de a modellre most egy olyan forgatónyomaték hat, amely a hexakoptert a függőleges tengelye körül balra forgatja. Ha a botkormányt jobbra mozdítja el, a légcsavarok fordulatszáma pontosan fordítva hat, és a modell jobbra fordul el. 12. ábra Orsózás funkció Az orsózás funkcióval a hexakopter modellt oldalirányban balra és jobbra mozgathatja el (lásd 13. ábra). A vezérlést a jobboldali botkormánnyal kell végezni (lásd 1. ábra, 4). 4). Ha a botkormányt egy kissé balra fordítja, a hexakopter elektronikája a légcsavarok fordulatszámát úgy változtatja meg, hogy a modell egy kicsit balra dől, és emiatt balra is repül. Ha a botkormányt egy kissé jobbra fordítja, a légcsavarok fordulatszám-változásai pont fordítva mennek végbe, és a modell jobbra repül tovább. 13. ábra 18

19 Bólintó funkció A bólintó funkcióval a hexakoptert előre és hátra lehet reptetni (lásd 14. ábra). A vezérlést a jobboldali botkormánnyal kell végezni (lásd 1. ábra, 4). 4). Ha a botkormányt egy kissé előre nyomja, a hexakopter elektronikája a légcsavarok fordulatszámát úgy változtatja meg, hogy a modell egy kicsit előre dől, és emiatt előre is repül. Ha a botkormányt egy kissé hátra nyomja, a légcsavarok fordulatszám-változásai pont fordítva mennek végbe, és a modell hátrafelé repül. 14. ábra f)az adó-botkormányok MODE 2/MODE 1 hozzárendelésének a váltása Ha a korábban leírt MODE 2" beállítású irányítókar hozzárendeléssel kíván repülni, úgy ezt a fejezetet átugorhatja. Ha azonban fel akarja cserélni az emelkedés- és a bólintás-funkciót az adón, átállíthatja az adót néhány mozdulattal a MODE 2 üzemmódról a MODE 1 üzemmódra. A nem semlegesített botkormánynak a balról jobbra vagy fordítva történő mechanikai átváltásán kívül a botkormány- és a finombeállítási funkciók, valamint a szükséges kijelzések átállítása is automatikusan történik. A MODE 2 és a MODE 1 vezérlési mód az alábbiakban különbözik egymástól: MODE 2: Jobb botkormány előre/hátra: bólintás funkció Jobb botkormány balra/jobbra: orsózás funkció Bal botkormány előre/hátra: emelkedés funkció Bal botkormány balra/jobbra: kanyarodás funkció MODE 1: Jobb botkormány előre/hátra: emelkedés-funkció Jobb botkormány balra/jobbra: orsózás funkció Bal botkormány előre/hátra: bólintás funkció Bal botkormány balra/jobbra: kanyarodás funkció 15. ábra 19

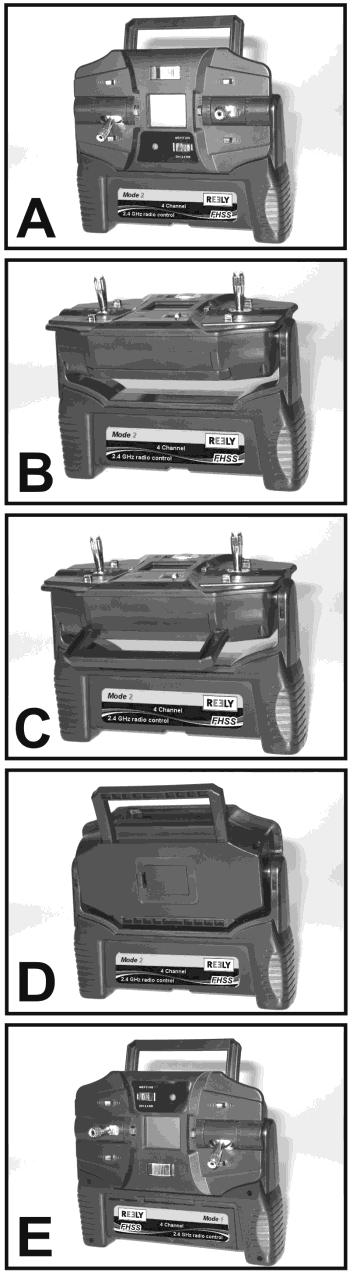

20 Az adó-botkormányok hozzárendelésének a MODE 2"-ről a "MODE 1 -re való átváltásához a következő műveletekre van szükség: Az adó a MODE 2 konfigurációban van. A bal botkormányt az emelkedés funkció vezérlésére alkalmazzuk (A ábra). Hajtsa 90 -ban hátra a hordfogantyún lévő forgatható kezelőlapot (B. ábra). Tolja át a hordfogantyút hátulról előrefelé a kezelőlapon át (C. ábra). Hajtsa ismét hátra a kezelőlapot, úgyhogy a hordfogantyú megint fent legyen (D. ábra). Ha most megfordítja az adót, akkor a feliratainak megfelelően automatikusan a MODE 1 -re van konfigurálva. A jobb botkormány most az emelkedés funkció vezérlésére alkalmazható (E ábra). 20

21 g) Gyakorlati repülési tanácsok az első felszálláshoz Figyelem, fontos! Mielőtt a hexakoptert első alkalommal emelné a levegőbe, meg kell néznie, hogy milyen állásban van a BEGINNER/ EXPERT -kapcsoló (lásd 1. ábra, 6). A kapcsolónak a BEGINNER állásban kell lennie, mert különben túl hevesek lesznek a hexakopter reakciói a vezérlőparancsokra az első repüléshez viszonyítva. Még ha a modell később igen szűk térben is tud majd repülni, az első repülési kísérletekhez legalább 3 x 3 m szabad területet keressen. A talaj legyen sima (burkolólap, parketta, stb.), hogy már röviddel a felemelkedés után lássa, hogy a modell nem akar-e egy bizonyos irányba sodródni. Ha az első repülést a szabadban akarja lefolytatni, abszolút szélcsendnek kell lennie. Álljon közvetlenül a hexakopter mögé. Mindaddig, amíg a piros légcsavaroknak helyet adó karok Öntől távolabbra vannak, tehát hátulról látja a modellt, a modell a jobbra, balra, előre és hátra vezérlőparancsokra ugyanúgy reagál, ahogy Ön is látja ezeket az irányokat. Ha azonban a modell piros légcsavarjai Ön felé néznek, akkor az Ön nézőpontjából pontosan az adó parancsaival ellenkező irányban reagál. Figyelem, fontos! Ha a légcsavarok valamilyen tárgynak ütköznek, amely leblokkolja őket, akkor azonnal tolja az emelkedés botkormányát a legalsó állásba, hogy a leblokkolt hajtómotorok már ne kapjanak tápáramot. Ne próbálja meg repülés közben kézzel megfogni a hexakoptert. Sérülésveszély áll fenn! Ha a piros LED-ek (lásd 10. ábra, 5) elkezdenek villogni, akkor az akkumulátor elérte alsó feszültséghatárát. Hagyja abba ebben az esetben azonnal a reptetést, és töltse ismét fel az akkumulátort, hogy elkerülje a káros mélykisülését. Ha a hexakoptert a szabadban használja, nagyon figyeljen a repülési távolságra. Minél messzebb repül Öntől a hexakopter, annál rosszabbul lehet megítélni a repülési helyét. h)a hexakopter finombeállítása Helyezzük üzembe először az adót, majd azután a modellt. Tolja az emelkedés botkormányt (lásd 1. ábra, 10) a legalsó állásból (motor ki) óvatosan előre, és figyelje meg a modell viselkedését. Közvetlenül azelőtt, hogy a hexakopter lebegni kezd, felismerhető, hogy a modell milyen irányba szeretne elmozdulni. A kanyarodás finombeállítása: Ha a hexakopter fentről nézve jobbra akar kanyarodni, addig vegye vissza a fordulatszámot, amíg a hexakopter ismét biztosan áll a leszállótalpán. Működtesse most a kanyarodás funkció finombeállító gombját (lásd 1. ábra, 9) többször balra. Tolja az emelkedés botkormányát ismét óvatosan előre és ellenőrizze, hogy a korrekció elégséges volt-e. Ismételje meg a műveletet annyiszor, amíg a modell nem mutat már jobbra fordulási tendenciát. Ha a hexakopter fentről nézve balra akar kanyarodni, működtesse most a kanyarodás funkció finombeállító gombját többször jobbra. 21

22 A gomb minden egyes megnyomását egy rövid hangjel nyugtázza. A kijelzőn a kanyarodás finombeállításának a változtatásait (lásd 5. ábra, 6) nyomon lehet követni. Ha a finombeállító gombot nyomva tartja, a távirányító gyorsan egymásután következő hangjeleket ad le, és a hangolásjelzés gyorsabban vándorol oldalirányba (gyorsállítás). A finombeállítás középső állására egy hosszabb hangjel hívja fel a figyelmet. A kanyarodás finombeállításának a beállított értéke automatikusan tárolódik, és nem kell újra és újra beállítani a távirányító minden egyes bekapcsolása után. 17. ábra Az orsózás finombeállítása: Ha a hexakopter oldalirányban jobbra sodródik, ill. billen, akkor addig vegye vissza a fordulatszámot, amíg a hexakopter ismét biztosan áll a leszállótalpán. Működtesse most az orsózás funkció finombeállító gombját (lásd 1. ábra, 5) többször balirányba. Tolja az emelkedés kart ismét óvatosan előre és ellenőrizze, hogy a korrekció elégséges volt-e. Ismételje meg a műveletet annyiszor, amíg a modell nem mutat már jobbra sodródási tendenciát. Ha a hexakopter oldalirányban balra sodródik, akkor működtesse többször jobbirányba az orsózás funkció finombeállító gombját. A kijelzőn az orsózás finombeállításának a változtatásait (lásd 5. ábra, 4) nyomon lehet követni. A beállított érték automatikusan tárolódik. 18. ábra 22

23 A bólintás finombeállítása: Ha a hexakopter előrefelé akar sodródni, akkor addig vegye vissza a fordulatszámot, amíg a hexakopter ismét biztosan áll a leszállótalpán. Működtesse most a bólintás funkció finombeállító gombját (lásd 1. ábra, 3) többször lefelé, ill. saját maga felé. Tolja az emelkedés kart ismét óvatosan előre és ellenőrizze, hogy a korrekció elégséges volt-e. Ismételje meg a műveletet annyiszor, amíg a modell nem mutat már előre sodródási tendenciát. Ha a hexakopter előrefelé akar sodródni, akkor működtesse a bólintás funkció finombeállító gombját felfelé, ill. saját magától ellentétes irányba. A kijelzőn az orsózás finombeállításának a változtatásait (lásd 5. ábra, 4) nyomon lehet követni. A beállított érték automatikusan tárolódik. 19. ábra Az emelkedés finombeállítása: A hexakopter nem rendelkezik eszközzel az emelkedés finombeállítására. A finombeállításra használható gombokat itt a hexakopter fedélzeti kamerájának a kezelésére használjuk (lásd 11. fejezet). 23

24 i)a vezérlési irányok megfordítása (Reverse-funkció) Az Ön távirányítója gyárilag pontosan be van hangolva a hexakopterre, és nem kell ezért megváltoztatnia. Ha azonban a finombeállításkor azt észlelné, hogy a hexakopter a ábrán berajzolt sémával pont ellentétesen reagál a vezérlőfunkciókra, akkor átkapcsolhatja az adón a bólintás, orsózás és kanyarodás vezérlőfunkcióra adott válaszok irányát. Erre a célra a felhajtható kezelőlap hátoldalán, egy csapófedél alatt (lásd 2. ábra, 16) négy fordítókapcsolót talál. A kapcsolókhoz emellett még a következő funkciók is hozzá vannak rendelve: kapcsoló funkció gyári beállítás kijelzés 1 orsózás funkció OFF (ki) 1 2 bólintó funkció OFF (ki) 2 3 Kanyarodás funkció OFF (ki) 4 4 funkciónélkül OFF (ki) - A vezérlés funkció átkapcsolásához bontsa le először a hexakopter meghajtóakkumulátorát, majd kapcsolja ki az adót, és tolja az adott fordítókapcsolót a másik kapcsolóállásba. Az adó újbóli bekapcsolása után a kijelzőn a mindenkori vezérlőcsatorna négyzetalakú kapcsolószimbólumának az elválasztóvonal másik oldalán kell megjelennie. A jobb érthetőség kedvéért a 20. ábra alsó képén a kijelzőn látható szimbólumok a REVERSE állásba átkapcsolt bólintás funkciónak (2) a reakcióirányait mutatják. Ezután ismét üzembe helyezhető az adó, csatlakoztatható az akkumulátor, majd ellenőrizni kell a hexakopter funkcióinak a helyes irányát. 20. ábra 24

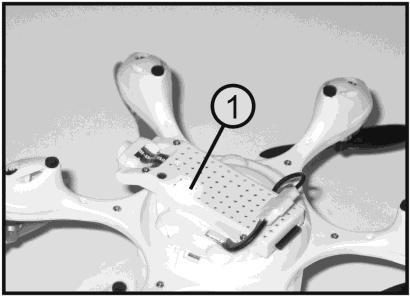

25 11. A beépített kamera üzembehelyezése A hexakopter alsó részén az akkumulátorakna fedelére szerelt kamera van. Ezzel a kamerával hangos videofelvételek vagy fényképek készíthetők repülés közben egy MicroSD- vagy MicroSDHC-memóriakártyára (nem része a szállításnak). Ajánljuk 4 GB kapacitású memóriakártya alkalmazását. A kamera vezérlése az emelkedés botkormány mellett lévő kezelőgomb segítségével történik (lásd 1. ábra, 11). 11). a) A memóriakártya berakása Tolja be a memóriakártyát (1) a kártyarésbe a mellette feltüntetett ábrának megfelelően. Ha a kártyát az ujjhegyével teljesen betolja a résbe, akkor automatikusan reteszelődik. A kártyát úgy veheti ki, hogy az ujjhegyével megnyomja (lásd 21. ábra alsó képét). A reteszelés kinyílik, és a kártyát óvatosan kihúzhatja a résből. 21. ábra 25

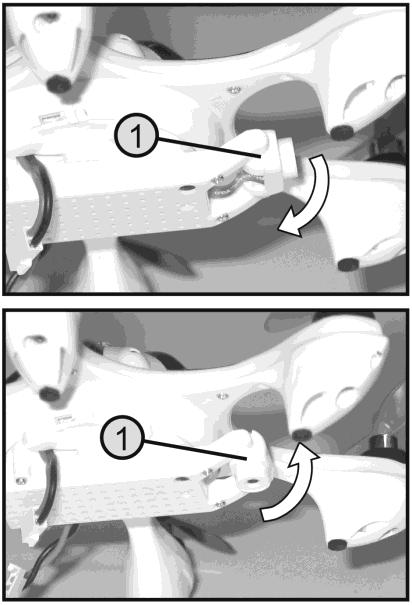

26 b) Az objektív beállítása A kívánt felvételi szögnek megfelelően változtatható a kameraobjektív (1) felvételi szöge. Ehhez a kamerafejet repülés előtt kézzel be lehet állítani. c) Videofelvételek Kapcsolja be először az adót, majd a modellen az akkumulátort. A kamera elektronikájának a LED-je (1) először piros fénnyel világít, majd háromszor váltakozva piros/zöld fénnyel villog, végül folyamatosan világít zöld fénnyel. A kamera ezzel üzemkész. Ha nincs vagy rosszul van berakva a memóriakártya, a LED egy ideig piros fénnyel világít, majd kialszik. Videofelvétel készítéséhez nyomja meg a távirányítón a kamera kezelőgombját (lásd 1. ábra, 11) egyszer röviden felfelé/előre. Nyugtázásul a távirányító egy hosszú hangjelet bocsát ki. A ház tetejének a közepén lévő kék LED elkezd lassan villogni, jelezvén ezzel a kamera felvételi üzemmódját. 22. ábra 23. ábra A kamera elektronikájának a LED-je (1) videofelvétel közben piros fénnyel villog. A videofelvétel befejezéséhez nyomja meg még egyszer röviden a kamera kezelőgombját felfelé/előre. A ház tetejének a közepén lévő LED ismét folyamatosan kék fénnyel világít, míg a kamera-led folyamatosan zöld fénnyel. Figyelem, fontos! A videofelvételt minden esetben a kezelőgombbal kell befejezni, mert különben a memóriakártyára felvett videóadatok nem olvashatók ki. 26

27 d) Fényképfelvétel Egy fénykép készítéséhez nyomja meg a távirányítón a kamera kezelőgombját (lásd 1. ábra, 11) egyszer röviden lefelé/a teste felé. Nyugtázásul a távirányító egy hosszú hangjelet bocsát ki. A ház tetejének a közepén lévő kék LED rövid időre kialszik, majd újra kigyullad, jelezvén ezzel a fénykép elkészülését. A kamera elektronikájának a LED-je (1) háromszor piros fénnyel felvillan, majd megint zöld fénnyel folyamatosan világít. e) A video- és a fényépfelvételek kiolvasása Leszállás után bontsa le az akkumulátort a hexakopterről, és vegye ki a memóriakártyát a kártyarésből. A kép- és a videoadatokat ezután egy megfelelő kártyaolvasóval (nem része a szállításnak) kiolvashatja egy laptopra vagy egy számítógépre. A kép- és a videofájlok külön könyvtárban kerülnek tárolásra a memóriakártyán. A kamera használatához fogadja el a következő tanácsainkat: Ha nem használja a kamerát, vegye ki a memóriakártyát a kártyarésből. Figyeljen arra, hogy az akkumulátor le legyen bontva a hexakopterről, amikor a memóriakártyát berakja vagy kiveszi, mert különben megsérülhetnek a memóriakártyán lévő fájlok. Ne érjen a memóriakártya hátoldalán lévő érintkezőkhöz. A memóriakártya legyen helyesen és teljesen bedugva, mert különben megsérülhet a memóriakártya. Vegye figyelembe országa jogrendelkezéseit személyek, tárgyak és berendezések fényképezéséről. Ön teljes mértékben saját maga felelős a kamera használata által elkövetett jog- és törvénysértésekért. 27

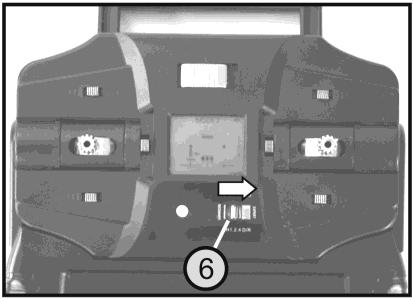

28 12. Átkapcsolás kezdő-/ haladó üzemmód között Ha már teljes biztonsággal uralja a hexakopter repülését a BEGINNER (kezdő) üzemmódban, aktiválhatja az adón lévő kapcsolóval az EXPERT (haladó) üzemmódot. A kikapcsolt távirányítón tolja ehhez a BEGINNER/EXPERT tolókapcsolót (Dual Rate-funkció) (lásd 1. ábra, 6) a BEGINNER állásból az EXPERT állásba. Ezután helyezze üzembe az adót, majd utána a modellt. A modell reakciói az adó vezérlőparancsaira a haladó üzemmódban sokkal hevesebbek lesznek, mint a kezdő üzemmódban. A haladó üzemmódban a hexakopter akár 360 -oshurkokat is tud repülni. Ehhez a bólintás- vagy az orsózásfunkció botkormányát rövid időre ütközésig ki kell téríteni, majd a megfelelő időben vissza kell húzni a középállásba. 24. ábra Minden esetre ajánlatos az első hurkokat biztonságos magasságban gyakorolni. Így sikertelen kísérlet esetén még visssza tudja hozni a modellt megfelelő vezérlési korrekciókkal normál helyzetbe. 28

29 13. Összeköttetési funkció Az adó és a hexakopterben lévő vevő gyárilag már egymásra vannak hangolva (összeköttetésben vannak), és így azonnal használhatók. A kapcsolat felújítására csak a modell elektronikai kártyájának a cseréje, az adó cseréje vagy egy hiba megszüntetése esetén van szükség. A kapcsolat helyreállítása: Az adó és a modell közötti kapcsolat helyreállításához bontsa le az akkumulátort, és kapcsolja ki az adót. A hexakopternek és a távirányítónek közvetlenül egymás mellett kell lennie (legfeljebb 1 méter távolságban). Kikapcsolt adó mellett csatlakoztassa az akkumulátort a hexakopterre (lásd a fenti ábrát). A kék LED (lásd 10. ábra, 4) világít, és a három zöld LED villog. Tolja az adón az emelkedés funkció botkormányát a legalsó állásba. Nyomja meg felülről a bólintás funkció botkormányát, és tartsa meg ebben az állásban szilárdan. Nyomva tartott bólintás-botkormány mellett kapcsolja be az adót a be-/ki-kapcsolójával (lásd 1. ábra, 14). Az adó egy hangjelet hallat, és világít a zöld LED az adón. Ha a hexakopteren lévő három zöld LED abbahagyja a villogást, és folyamatosan világít, engedje fel a bólintásfunkció botkormányát. A hexakopter most, mint minden bekapcsoláskor is, elvégzi az érzékelők kiegyenlítését. Ha ezután a hexakopteren lévő három piros LED is folyamatosan világít, a kapcsolat helyre van állítva, és a modell indulásra készen áll. Figyelem! 25. ábra Ha az adó kapcsolódási műveletét úgy hajtja végre, hogy az akkumulátor nincs csatlakoztatva a hexakopterre, a hexakopter meglévő kapcsolata megszakad, és zöld fénnyel világít az adón lévő LED piros felvillanásokkal. A modell ezután már nem reagál az adó impulzusaira, és a kapcsolatot újra létre kell hozni közöttük. 29

30 14. Karbantartás és ápolás A modellt és a távirányítót kívülről csak egy puha, tiszta, száraz kendővel vagy ecsettel szabad tisztítani. Ne használjon agresszív tisztítószereket vagy vegyszereket, mivel azok a burkolatok felületét károsíthatják. A légcsavaroknak könnyen kell forogniuk, és a motortengelyek nem lehetnek görbék, és nem lehet csapágyjátékuk sem. Eredeti gyári légcsavarokkal ki kell cserélni azokat a légcsavarokat, amelyeken repedések vannak, vagy kisebb részek le vannak törve róluk. A légcsavarok cseréje A hat hajtómotorhoz tartozó légcsavar (1) csupán csak fel van tűzve a motortengelyre (2), és finoman lehúzható a tengelyről. Húzza le a hibás légcsavart az ujjaival, és közben vigyázzon arra, hogy ne görbítse meg a motor tengelyét. Az új légcsavart egyenesen tolja fel a motortengelyre, és finoman tolja fel ütközésig. Fontos! Ne alkalmazzon felesleges erőszakot, vagy alkalmatlan szerszámot, és a légcsavarok cseréjekor figyeljen minden esetben a motorok forgásirányára. A mechanikai alkatrészek cseréjénél csak a gyártó által kínált eredeti alkatrészeket használja. A tartalékalkatrész-jegyzék megtalálható a honlapon az adott modellhez tartozó letöltés részben. 26. ábra 30

31 15. Eltávolítás a) Általános tudnivalók Az elhasznált modellt az érvényes törvényi előírásoknak megfelelően kell eltávolítani. elemeket/akkumulátorokat, és a készüléktől elkülönítve távolítsa el őket. Vegye ki az b) Elemek és akkumulátorok Önt, mint végfelhasználót törvény kötelezi minden elhasznált elem és akkumulátor leadására. Azokat tilos a háztartási szemétbe dobni! A károsanyag tartalmú elemek/akkumulátorok az itt látható szimbólumokkal vannak megjelölve, amelyek a háztartási szemét útján történő eltávolítás tilalmára utalnak. A legfontosabb nehézfémek jelölései a következők: Cd=kadmium, Hg=higany, Pb=ólom (a jelölés az elemeken és akkumulátorokon a szöveg mellett látható szeméttartály ikon alatt található). Az elhasznált elemek/akkumulátorok ingyenesen leadhatók lakóhelye gyűjtőhelyein, fiókjainkban, valamint minden olyan helyen, ahol elemeket/akkumulátorokat forgalmaznak. Ezzel eleget tesz törvényi kötelezettségének, és hozzájárul a környezet védelméhez! 16. Konformitás nyilatkozat (DOC) A gyártó ezennel kijelenti, hogy ez a modell mindenben megfelel az 1999/5/EU irányelvek alapvető követelményeinek és egyéb lényeges előírásainak. A készülék megfelelőségi nyilatkozata megtalálható a cím alatt. 31
